CURA (BAR) VALMISTASOITE- JA PINNOITEPUMPPU

Transkriptio

1 CURA (BAR) VALMISTASOITE- JA PINNOITEPUMPPU KÄYTTÖ- JA HUOLTO-OHJE Valmistus, myynti ja huolto: KONE- JA PINTAKÄSITTELYOSASTO Käpälämäenkatu 22, Riihimäki p

2

3 Varoitus Seuraavat varoitukset koskevat laitteen asennusta, käyttöä, maadoitusta, kunnossapitoa ja korjausta. Lue ja ymmärrä varoitukset. LAITE ON VAIN TARKOITETTU AMMATTIKÄYTTÖÖN! VAROITUKSET LAITTEISTON VÄÄRINKÄYTÖN VAARA Väärinkäyttö saattaa aiheuttaa kuoleman tai vakavia vammoja käyttäjälle. Älä ylitä laitteen alimman nimellispaineen kestävän osan suurinta käyttöpainetta (ko. laitteessa 120 bar). Tarkasta laite päivittäin. Korjaa tai vaihda kuluneet tai vaurioituneet osat välittömästi. Älä muuta tai tee mitään omia virityksiä laitteeseen. Käytä laitetta ainoastaan sille määrättyyn tarkoitukseen. Jos epäselvää soita valmistajalle(rtv-yhtymä Oy) Pidä kaikki letkut ja sähkökaapelit poissa kulkuväylien, terävien kulmien, liikkuvien osien tai kuumien pintojen läheisyydestä. Älä vedä laitteita letkuista tai sähkökaapeleista. Pidä lapset ja eläimet poissa työskentelyalueelta. Noudata kaikkia turvallisuusmääräyksiä. Lukitse laite kun et ole sen lähettyvillä tai kun varastoit sen. PAINEISTETUN LAITTEEN AIHEUTTAMA VAARA Pistoolista, vuotokohdista tai särkyneistä komponenteista voi roiskua nestettä silmiin tai iholle ja aiheuttaa vakavan vamman. Noudata tämän käyttöohjeen paineen purkua koskevia ohjeita lopettaessasi ruiskutuksen sekä ennen laitteen puhdistamista, tarkastamista tai huoltamista. Kiristä kaikki nesteliitokset aina ennen laitteen käyttöä. Tarkista letkut ja liittimet päivittäin. Vaihda kuluneet tai vaurioituneet osat välittömästi. HENKILÖKOHTAISET SUOJAVARUSTEET Käytä asianmukaisia suojavarusteita käyttäessäsi ja huoltaessasi laitetta sekä ollessasi sen käyttöalueella. Varusteet suojaavat sinua vakavilta vammoilta, kuten silmävammoilta ja kuulovaurioilta. Suojavarusteisiin kuuluvat ainakin seuraavat varusteet: Suojalasit (vähintään CE EN166 luokituksen mukaiset) Käytä suojavaatteita ja hengityssuojaimia (vähintään hiukkassuojainta materiaalinvalmistajalta tulee tiedustella kaasuilta suojautumisen tarvetta, jos sellaisesta on epäilys) Työkäsineet ja turvakengät Kuulosuojaimet (laite ei itsellään ylitä käytössä 80 desibeliä, mutta työmaalla voi olla muita laitteita, jotka voivat aiheuttaa korkean melun) SÄHKÖISKUN VAARA Väärin tehty maadoitus, asennus tai järjestelmän käyttö väärällä tavalla voivat aiheuttaa sähköiskun. Sammuta virta pääkatkaisijasta ja irrota virtajohto ennen kuin huollat laitetta. Käytä vain maadoitettuja pistorasioita. Käytä vain maadoitettuja jatkojohtoja.(suosittelemme 2,5mm² poikkipinta-alan sähkökaapeleita ja 16A virtalähdettä) Varmista, että laitteen ja jatkojohtojen maadoitetut sähköjohdot ovat kunnossa. Vaihda sähköjohdot jos niiden suojakuori on vioittunut tai rikkinäinen. LIIKKUVIEN OSIEN AIHEUTTAMA VAARA Liikkuvat osat voivat puristaa tai katkaista sormia tai muita ruumiinosia. Pysy etäällä liikkuvista osista. Älä käytä löysiä vaatteita, jotta vältät niiden tarttumisen laitteen pyöriviin osiin. Älä käytä laitetta ilman suojuksia ja suojakansia. Säiliön suojaritilän saa poistaa vain huoltotoimien vuoksi ja silloin tulee laite sammuttaa ja irrottaa virtajohto virtalähteestä. Paineistettu laite saattaa käynnistyä vahingossa. Noudata tämän käyttöohjeen paineen purkua koskevia ohjeita ennen laitteen puhdistamista, tarkastamista tai huoltamista. Katkaise ilman tai virran syöttö.

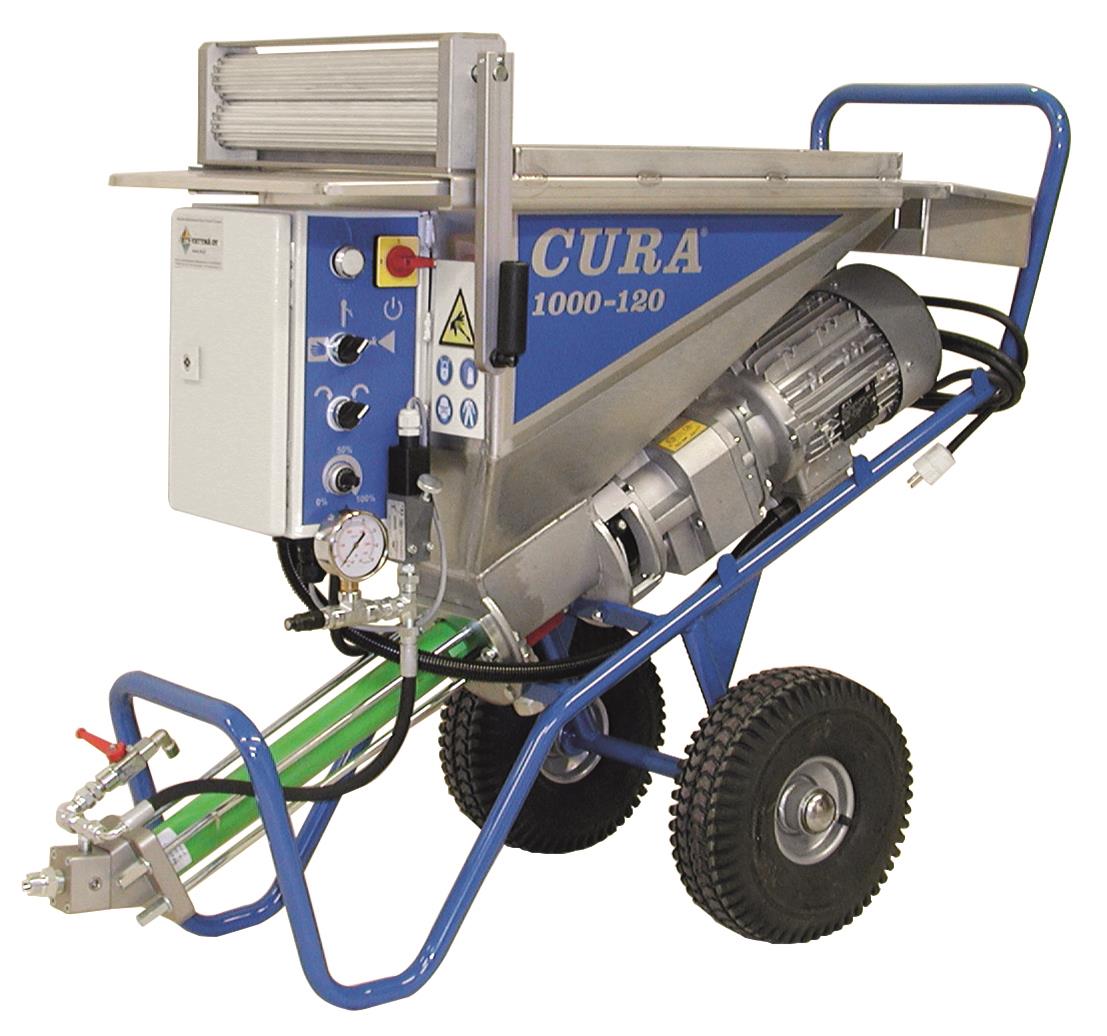

4 KÄYTTÖOHJE LAASTIPUMPPU CURA (BAR) - ruuvipumppu: nopeudensäätö portaattomasti taajuusmuuttajalla - säiliö ruostumatonta terästä. Suppilomuoto varmistaa massan valumisen syöttöosaan. - kevyt, helppo liikutella. - matalapaine ruiskutusta varten tarvitaan matalapaine ruuvipumpun lisäksi hajotusilmakompressori. Ilmamäärä materiaalin ja kapasiteetin mukaan l/min, ilmanpaine 5-6 bar. - korkeapaineruiskutuksessa käytetään korkeapaineen tuottavaa ruuvipumppuyhdistelmää, 140 bar:in ½ -massaletkua, korkeapainepistoolia ja painekatkaisujärjestelmää. KÄYTTÖ - pinnoitteiden, injektiolaastin sekä tasoitteiden ruiskuttamiseen ja pumppaamiseen TEKNISET TIEDOT OMINAISUUS CURA (BAR) TUOTTO matalapaineversio, l/min 1-10 (portaaton) TUOTTO korkeapaineversio, l/min 1-6 (riippuu käytettävästä suuttimesta ja ruiskutettavasta materiaalista) TYÖPAINE matalapaineversio 0-30 bar TYÖPAINE korkeapaineversio bar MOOTTORI, V/kW/Hz 230/1.5/50 SÄILIÖN TILAVUUS, l 50 MITAT (K*P*L), mm 900*1160*520 PAINO, kg 70 SÄHKÖLIITÄNTÄ, A 16 SÄHKÖVARUSTEET LETKUSTO matalapaine versio LETKUSTO korkeapaine versio ohjausvirtajännite 15 V vakio 15 m:n massaletkusto Ø25 mm vakio 15 m:n 140bar korkeapaineletku ½

5 ALKUSANAT Käyttäjän tulee lukea koneen mukana tuleva tekninen dokumentaatio (käyttöohje, turvamääräykset, käynnistysohjeet, työskentelyohjeet, jne.) huolellisesti läpi ennen koneen käyttöönottoa ja käyttöä. Tämä tulee tehdä, jotta vähennetään mahdollisuutta koneen rikkoutumiselle ja henkilövahingoille. Koneen käyttäjän tulee olla vähintään 18-vuotias sekä saanut tarpeellisen koulutuksen koneen ja henkilösuojaimien käyttöön. RTV-yhtymä antaa EY vaatimuksenmukaisuusvakuutuksen vain koneelle, joka on toimitettu kokonaisena, valmistajan siihen tarkoittamilla varusteilla. EY vaatimuksenmukaisuusvakuutusta ei myönnetä yksittäisille komponenteille ja osille. KONEEN MÄÄRITYS: - laastipumppu: sähkömoottorin (230V) käyttämä matalapaine ruuvipumppu, jossa ruiskutukseen tarvittava hajotusilma tuotetaan erillisellä kompressorilla tai vaihtoehtoisesti korkeapaine ruuvipumppu jossa ruiskutusviuhka saadaan aikaan korkean paineen avulla. - ruiskutus/pumppaus on käsin ohjattava ja painekatkaisujärjestelmällä varustettu, laitteisto on asennettu pyörille, liikuttaminen käsin työntämällä/vetämällä. Korkeapaineversio on varustettu automaattisella painekatkaisujärjestelmällä ja mahdollisuudella paineen säätämiseen tarpeen mukaan. - säiliö on varustettu suojaritilällä ja säkintyhjentäjäritilällä. (Säkintyhjentäjä on lisävaruste) - pumpun kapasiteetin säätö portaattomasti taajuusmuuttajan avulla. Korkeapaineversion ollessa käytössä, materiaalin määrä säädetään suuttimen koolla ja paineensäätimellä. - suurin sallittu raekoko pumpattaville materiaaleille on matalapaineisena 2 mm (riippuen pumpattavasta materiaalista), valmistajan määrittämiä maksimi raekokoja ei saa ylittää. Korkeapaineruiskutuksessa maksimi raekoko on 0,3mm - matalapaineruiskutus vaatii kompressorin, tuotto noin l/min ja paine noin 5 6 bar (riippuvat materiaalista ja viskositeetista) TARKOITETTU KÄYTTÖ: - laastien, pinnoitteiden, injektiolaastin sekä tasoitteiden ruiskutus, pumppaus ja siirto - huomio! korkeapaineruiskutusta voidaan käyttää vain valmistasoitteille tai muille korkeapaineruiskutukseen soveltuville materiaaleille - aineille, jotka koneen ja laastin valmistajat ovat tarkoittaneet pumpattavaksi ruuvipumpulla (vesisekoitteiset, märkänä työstettävät, pumpattavat aineet) - rakennus-, saneeraus- ja kunnossapitotyöt - hiekka- ja muovitasoitteiden ruiskuttaminen (matalapaineruiskutus) - luolien ja kaivosten injektioruiskutukset - liuottimien käyttö kielletty, pois lukien vesi - ohutpinnoitteiden, kuitulaastien ja palonsuoja-aineiden ruiskuttaminen, erilaisten massojen siirtäminen sekä esisekoitettujen kuivalaastien pumppaus märkänä - tarkoitettu käyttö edellyttää teknisten ohjeiden, etenkin käyttöohjeissa annettujen ohjeiden noudattamista KÄYTTÖTILA: - konetta voidaan käyttää sekä ulkona, että sisällä

6 - koneen avulla voidaan suorittaa myös vedenalaisia töitä, ota yhteys toimittajaan tai valmistajaan ennen töiden aloittamista - ylin suositeltava käyttölämpötila on +30 C (86 F). Pumpattavasta materiaalista korkeassa lämpötilassa haihtuva kosteus saattaa kuivattaa massaa liikaa ja aiheuttaa tukoksen. Käyttäjän tulee huolehtia massan riittävästä kosteudesta sekä myös sähkömoottorin riittävästä jäähtymisestä pitämällä jäähdytysrivat puhtaina sekä tarkkailemalla koneen pinnan lämpötilaa - alin suositeltava käyttölämpötila on +5 C (41 F), Matalasta lämpötilasta johtuen pumpattava / ruiskutettava massa saattaa jäätyä koneen sisälle tai letkuun aiheuttaen tukoksen JÄNNITE, VESI, PAINEILMA: - varmista, että työmaakeskus on varustettu vikavirtasuojauksella - käyttäjän tulee huolehtia käyttöjännitteen pysymisestä riittävän tasaisena (maksimivaihtelu) sekä varautua virransyötön katkeamisen aiheuttamiin ongelmiin - käyttäjän tulee huolehtia paineilman paineen pysymisestä riittävän tasaisena - paineilman tulee olla öljytöntä sekä irtoroskista puhdasta, koska ne pilaavat työtuloksen - huomioi laastivalmistajan rajat veden lämpötilalle ja puhtaudelle, kuuman veden käyttö kielletty, koska se aiheuttaa palovammoja (<45 C = 113 F) TURVAETÄISYYS: - koneen käyttö vaatii 2 m:n turvaetäisyyden (itse koneeseen sekä pumppausta suorittavaan henkilöön), tarpeeton sekä asiaankuulumaton oleskelu turva-alueen sisällä on kielletty - käyttäjän tulee huolehtia varsinkin lasten ja eläinten pitämisestä poissa turva-alueelta - älä laita raajojasi koneen liikkuvien tai pyörivien osien läheisyydelle koneen käydessä - älä laita työkaluja tai keppiä koneen massasäiliöön koneen käydessä auttaaksesi massan kulkua tai kokeillaksesi massan määrää - älä käytä liian väljiä työvaatteita repsottavat hihansuut tms. voi tarttua kiinni laitteeseen tai sen liikkuviin osiin OHJEITA HENKILÖSUOJAIMIEN KÄYTÖSTÄ: - perehdy koneen valmistajan turvaohjeisiin sekä käytä vain asianmukaisia ja hyväksyttyjä henkilösuojaimia - varmistu, että koneen käyttäjä on vähintään 18-vuotias sekä saanut tarpeellisen koulutuksen koneen ja henkilösuojaimien käyttöön Valmistaja VAATII kuulosuojaimien käyttöä - käyttäjän sekä myös koneen läheisyydessä työskentelevien henkilöiden tulee koneen aiheuttamasta melusta johtuen, varsinkin sisätiloissa, käyttää asianmukaisia ja hyväksyttyjä kuulosuojaimia Valmistaja VAATII myös seuraavien henkilösuojaimien käyttöä - kuivalaastia käsiteltäessä tulee käyttää hengityssuojaimia, koska laastipöly saattaa vahingoittaa keuhkoja. Laastipöly kuivattaa ihoa ja altistaa allergioille, joten suojakäsineitä tulee käyttää - ruiskutettaessa, varsinkin yli metrin korkeudelle, saattaa pistoolista tuleva märkä pisarointi ärsyttää silmiä, keuhkoja sekä ihoa. Hengityssuojaimia, silmäsuojaimia ja työkäsineitä tulee käyttää

7 - pumppauksessa/ruiskutettaessa käytettävä paineilma on vaarallista varsinkin silmille. Silmäsuojaimia tulee käyttää - noudata laastivalmistajan turva- ja käsittelyohjeita kuivan sekä pumpattavan laastin käsittelystä MÄÄRÄAIKAISET SEKÄ ENNEN JOKAISTA KÄYTTÖÄ SUORITETTAVAT TARKASTUKSET: - seuraavien koneenosien kiinnitykset on tarkistettava määrätyin väliajoin työskentelyn aikana sekä aina otettaessa kone käyttöön (mutterit, haat, suojukset, kiinnitykset, letkunliittimet, ruuvit ja suojaimet) - tarkasta erityisesti, että ohjauskaapin kansi on suljettu asianmukaisesti SÄHKÖLAITTEET: - suorita huolto, kunnossapito ja asennukset siten, että verkkojohto ei ole liitettynä - sähkö- ja turvalaitteiden ohittaminen, sekä omien kytkentöjen tekeminen on ehdottomasti kielletty - kone on suojattu sähköiskun, oikosulun ja ylikuormituksen varalta - ohjauskaapin luukun saa avata vain ammattitaitoinen huoltomies - älä ruiskuta vettä suoraan ohjauskaappia kohden KYTKIMET: - Kone on varustettu kuvan mukaisilla kytkimillä. HÄTÄPYSÄYTYS: - pääkytkin katkaisee välittömästi sähkönsyötön koneen toimilaitteeseen. Varmistu sen toimintatavasta - pääkytkin estää koneen uudelleenkäynnistymisen - koneen itsestään tapahtuva uudelleenkäynnistyminen sähkökatkon jälkeen on estetty nopeudensäätökatkaisijalla. Sähkön palauduttua kierrä nopeuden säätö 0%- asentoon ja sen jälkeen takaisin haluttuun nopeuteen. KONEEN KIINNITYS JA ANKKUROINTI TYÖSKENTELYÄ VARTEN: - kone on mahdollisuuksien mukaan asetettava vaakasuoralle pinnalle. Sijoitettaessa kone kaltevalle pinnalle on kiinnitykseen ja ankkurointiin kiinnitettävä erityistä huomiota. Kiinnitä riittävän lujasti käyttäen kettinkejä, liinoja tai köysiä - huomioi säiliön täysinäisyyden vaikutus koneeseen tasapainoon

8 - varaudu koneen mahdolliseen kaatumiseen johtuen äkkinäisestä, odottamattomasta, tahattomasta tai tahallisesta iskusta. Varaudu myös koneen tärinästä aiheutuvaan liikkumiseen SÄHKÖLAITTEIDEN OSALTA VARMISTU AINA ENNEN KÄYTTÖÄ: - varmistu, ettei suora tai epäsuora kosketus jännitteisiin osiin ole mahdollista. Tarkasta silmämääräisesti varsinkin seuraavat: tulokaapeli (kaapelit, liittimet) ohjauskaappi (luukku kiinni, liittimet) sähkömoottorin (liittimet, kotelot kiinni) - koneen sähkökytkennät, liittimet sekä kosketuspinnat ovat puhtaat, ehjät sekä asianmukaisesti kiinnitetyt - kaikki koneen liittimet, johdot sekä muut sähkötarvikkeet ovat valmistajan hyväksymää tyyppiä - varmista työskentelypaikan sähkölaitteiden soveltuvuus ja kunnossa oleminen suoritettavaa pumppausta varten (230V/16 A) - varmista, että työmaakeskuksessa on vikavirtakytkin - varmista, että koneen ohjauskaapin luukku on kiinni. Avoinna oleva luukku saattaa aiheuttaa oikosulun ja sähköiskun vaaran - ohjauskeskuksen luukun saa avata vain ammattitaitoinen huoltomies ENNEN KONEEN KÄYNNISTÄMISTÄ: - perehdy koneen ohjekirjaan, varsinkin käynnistys-, työskentely- sekä turvaohjeisiin ja käytä asianmukaisia ja hyväksyttyjä henkilösuojaimia (suojakypärä, kuulosuojaimet, hengityssuojaimet ja suojalasit) sekä suojakäsineitä, varmistu koneessa olevien varoituskilpien sijainnista sekä niiden sanomasta - varmista, että koneen käyttäjä on vähintään 18-vuotias sekä saanut tarpeellisen koulutuksen koneen ja henkilösuojaimien käyttöön - varmistu hätäpysäyttim(i)en sijainnista sekä toimintatavasta - käyttäjän tulee huolehtia oikeasta käyttöjännitteestä sekä sen pysymisestä riittävän tasaisena. Varaudu virransyötön katkeamiseen - varmista, että pumpattava materiaali soveltuu koneelle - varmista, että koneen sähkökytkennät, liittimet sekä kosketuspinnat ovat puhtaat, ehjät sekä asianmukaisesti kiinnitetyt sekä ohjauskaapin luukku on kiinni - valitse koneen pyörimissuunta huolellisesti - kiinnitä/ankkuroi kone kunnolla varsinkin kaltevalla pinnalla, huomioi, että säiliön ollessa täysinäinen sijaitsee koneen painopiste varsin korkealla, huomioi varsinkin äkkinäisen, odottamattoman sekä tahattoman tai tahallisen iskun mahdollisuus - varmista suojalaitteiden asianmukainen kiinnitys - varmistu turvaetäisyydestä. Estä ulkopuolisten pääsy turva-alueelle - järjestä riittävä ilmanvaihto työtilaan laastipölyn poistamiseksi - käynnistä kone, huomioi pistoolin hanojen avausjärjestys(ilma, laasti) ja sulkemisjärjestys (laasti, ilma) tai korkeapainepistoolin liipaisimen lukitus - noudata valmistajan turvaohjeita sekä suurta varovaisuutta - tarkkaile työympäristöäsi suorittaessasi pumppausta. Lopeta pumppaus heti, jos huomaat vaaratilanteen

9 LAITTEEN CURA KÄYNNISTYS MATALAPAINEKÄYTTÖISENÄ: - matalapaineversiossa käytetään valkoista pumppukierukkayhdistelmää. Jos koneessa on kiinni vihreä korkeapaineversio niin irrota paineenkatkaisujärjestelmä sähkökaapin kyljestä avaamalla kaksi kuusiokoloruuvia. Sen jälkeen irrota sähkökaapin alla oleva paineenkatkaisujärjestelmän pistoke. Poista turvaritilä säiliöstä ja varmista ettei sähköpistoke ole kytkettynä virtalähteeseen. Ota kierukan ja väliakselin yhdistävä ruuvi irti. Nyt voit irrottaa koko vaippakierukkayhdistelmän säiliöstä löysentämällä kahta kuusiokoloruuvia ja kääntämällä sitä 10 ja vetämällä yhdistelmä irti säiliöstä. Tämän jälkeen voit kiinnittää matalapaineversion vaippakierukkayhdistelmän säiliöön. - kiinnitä Ø25mm massaletkusto pumppuosaan sekä PP-pistooli letkustoon. Kytke ohjausvirtakaapeli ohjauskaapin alla olevaan pistokkeeseen. - yhdistä laite sähköverkkoon (230V, 16A) - Käännä suunnanvaihtokytkin asentoon (vastapäivään) - käännä potentiometri alkuarvoon 30% - käännä pääkytkin asentoon l. - pumppu voidaan käynnistää ohjausvirtakaapelin kytkimestä, kun valintakatkaisin asennossa. Valintakytkimen ollessa käsiohjausasennossa riippumatta ohjausvirtakaapelin kytkimen asennosta., pumppua voidaan käyttää - tarkasta pumpun pyörimissuunta (vastapäivään). - tee ensimmäisessä matalapaine pumppauksessa letkun liukastusmassa ja aja massa letkuun (matalapaine massaletku sitoo runsaasti vettä massasta) - täytä säiliö ruiskutettavalla massalla KAPASITEETIN SÄÄTÖ: - pumpun pyörimisnopeus säädetään ohjauskeskuksen potentiometristä tarvittavan ainemäärän mukaiseksi - kun pumppaus lopetetaan, on potentiometri käännettävä 0% -asentoon RUISKUTUS: - säädä aina ilmavirtaus ja pumpun tuotto ennen varsinaista ruiskuttamista - avaa ilmahana, avaa ainehana sekä käynnistä pumppu ohjausvirtakaapelin kytkimestä - säädä neulaventtiilillä ilmavirtaus sopivaksi siten, että viuhkan hajonta on tasainen ja ruiskutusjälki on halutun kaltainen - älä säädä neulaventtiilistä kesken ruiskutuksen, koska ruiskutuskuvio muuttuu - säädä neulaventtiilistä, jos muutat pumpun tuottoa taajuusmuuttajasta - pumpun tuotto tulee säätää nopeuden säätimestä, ei ainehanasta - ruiskulla voidaan ruiskuttaa lähes kaikkea pumpattavaa massaa, raekoko ei saa ylittää 2 mm - älä käynnistä pumppua, jos ainehana on suljettu, koska letku saattaa tukkeutua ja haljeta - lopettaessasi ruiskutuksen, sammuta pumppu, sulje ainehana sekä sulje ilmahana

10 PUHDISTUS: - koneen käyttäjän tulee huolehtia koneen, varsinkin sähkölaitteiden, riittävästä puhtaudesta, jotta varmistetaan sähkömoottorin ja pumpun riittävä jäähtyminen sekä turvakytkimien ja hallintalaitteiden pysyminen helposti erotettavissa ja toimintakuntoisina - likainen kone on helpompi vikaantumaan sekä vaurioitumaan, likaantuminen saattaa kasvattaa oikosulun mahdollisuutta tai lämpösuojauksen laukeamista - puhdistettaessa konetta paineisella vedellä tulee kone olla kytketty irti sähköverkosta sekä ohjauskaapin luukku kiinni. Älä suihkuta suoraan ohjauskaappia kohti. - pidemmän työkatkon alkaessa tulee pumppu purkaa ja puhdistaa huolellisesti - välipuhdistukseksi riittää veden pumppaaminen koneen lävitse - letku saadaan aivan puhtaaksi, jos sen läpi pumpataan vaahtomuovipallo (pesupallo) - vipu käännettynä käsiohjaukseen saadaan kone toimimaan ilman ohjausvirtakatkaisijaa LAITTEEN CURA KÄYNNISTYS KORKEAPAINEKÄYTTÖISENÄ: - korkeapaineversiossa käytetään vihreää pumppukierukka yhdistelmää. Asenna se paikoilleen, mikäli ei asennettuna. - kiinnitä ½ korkeapaineletku (140bar) ja korkeapainepistooli ilman suutinta pumppuosaan. Kiinnitä painekatkaisujärjestelmä sähkökaappiin kiinni kahdella kuusiokolopultilla ja kytke paineenkatkaisujärjestelmän käyttökaapeli ohjauskaapin alla olevaan pistokkeeseen. - yhdistä laite sähköverkkoon (230V, 16A) - käännä potentiometrista nopeuden säätö arvoon 30% - käännä valintakytkin asentoon - käännä pääkytkin asentoon l. - käännä suunnanvaihtokytkin asentoon (vastapäivään) - käännä valintakytkin käsiohjausasentoon tarkastaaksesi pyörimissuunnan - täytä säiliö ruiskutettavalla massalla(valmistasoite). Jos materiaali on säkissä, tyhjennä se säkintyhjentäjällä asettamalla säkinpohja hammastettujen telojen väliin puristukseen ja avaamalla säkki veitsellä katkoviivaa pitkin. Kelaa säkki säkintyhjentäjän lävitse pysäyttäen ennen katkoviivaa. Kelaa säkki takaisin ja poista se. Näin toimimalla et sotke teloja ja hankaloita säkintyhjentäjän toimintaa seuraavalla kerralla. - pumppu voidaan nyt käynnistää. Käännä valintakatkaisin asentoon - käännä potentiometrista nopeuden säätö arvoon 100% - pumppu lähtee pumppaamaan materiaalia. Pidä pistoolin liipaisin pohjassa ja osoita sillä takaisin säiliöön kierrättääksesi materiaalia. Kun materiaali kiertää katkeamatta takasin, olet saanut ilman pois järjestelmästä ja voit päästää liipaisimen jolloin letkupaine nousee

11 säädettyyn pysäytyspaineeseen ja pumppaaminen pysähtyy. Mikäli pumppaaminen ei pysähdy 5 sekunnin kuluessa säädä paineensäätimestä paineen katkaisurajaa alemmaksi kääntämällä säädintä vastapäivään. Paineensäädin on lukittu lukitusmutterilla joten avaa mutteri ensiksi jotta pääset säätämään katkaisupaineen rajaa. Tarkista ruiskuttamalla säiliöön muutaman kerran että pumppaaminen pysähtyy liipaisimen päästämisen jälkeen. - lukitse korkeapainepistoolin liipaisin - valitse työhön ja materiaaliin sopiva kääntösuutin ja aseta se paikalleen korkeapainepistooliin (esim. yleensä valmistasoitteet ruiskutetaan vähintään 0,031 suuttimilla) - Nyt voit aloittaa korkeapaineruiskuttamisen kohteeseen muista avata liipaisimen lukitus! KAPASITEETIN SÄÄTÖ: - korkeapainepumppu käytössä materiaalin määrää säädetään valitsemalla sopivan kokoinen kääntösuutin. Mitä isompi reikäkoko valitaan sen suurempi tuotto. - CURA pumpun maksimi suutinkoko on 0,045 (roiskekattoa tehdessä 0,055 ) - nopeuden säätö ei juurikaan vaikuta materiaalin määrään RUISKUTUS: - tee koeruiskutus seinään ja tarkasta että korkeapainesuuttimesta tullut materiaaliviuhka on tasalaatuinen jos reunoilla on liikaa materiaalia saattaa suutin tai pumppukierreyhdistelmä olla kulunut ja ne tulisi vaihtaa uusiin. Ruiskutettavan materiaalin tulee soveltua korkeapaineruiskutukseen. Jos ruiskutettava materiaali ei sovellu ruiskutukseen se saattaa aiheuttaa epätasaisen ruiskutusjäljen tai materiaali ei hajoa riittävän pieniksi partikkeleiksi. - tasoitteen korkeapaineruiskutus tapahtuu hyvin samantapaisesti kuin ruiskutus korkeapainemaalauksessa. Tasoitetta ruiskutettaessa on pistoolin liike hitaampi, jotta saavutetaan riittävä kalvonpaksuus ruiskutettavaan kohteeseen. - Roiskekaton teko tapahtuu normaalia suuremmalla kääntösuuttimella, pistoolia pitäen noin 1,5-2m etäisyydellä ruiskutettavasta kohteesta ja samalla tehden kädellä ympyrän muotoista liikettä. Lisävarusteena on saatavilla erikoiskorkeapainesuutin ilmahajotuksella. Tämä lisävaruste tarvitsee toimiakseen noin 250 l/min tuottavan paineilmakompressorin - lopettaessasi korkeapaineruiskutuksen käännä nopeudensäädin minimi asentoon ja paina korkeapainepistoolin liipaisinta poistaaksesi paineen laitteistosta. - korkeapaineruiskutuksessa voidaan ruiskuttaa lähes kaikkea korkeapaineruiskutukseen soveltuvaa materiaalia. Raekoko ei saa ylittää 0,3 mm. Materiaali tulee olla vesiohenteista eikä se saa sisältää kumia turvottavaa liuotinta. PUHDISTUS: - koneen käyttäjän tulee huolehtia koneen, varsinkin sähkölaitteiden, riittävästä puhtaudesta, jotta varmistetaan sähkömoottorin ja pumpun riittävä jäähtyminen sekä turvakytkimien ja hallintalaitteiden pysyminen helposti erotettavissa ja toimintakuntoisina - likainen kone on helpompi vikaantumaan sekä vaurioitumaan, likaantuminen saattaa kasvattaa oikosulun mahdollisuutta tai lämpösuojauksen laukeamista - puhdistettaessa konetta paineisella vedellä tulee kone olla kytketty irti sähköverkosta sekä ohjauskaapin luukku tulee olla kiinni. Älä suihkuta suoraan ohjauskaappia kohti.

12 - pidemmän työkatkon alkaessa tulee pumppu purkaa ja puhdistaa huolellisesti - välipuhdistukseksi riittää veden pumppaaminen koneen lävitse - letku saadaan aivan puhtaaksi, jos sen läpi pumpataan vaahtomuovipallo (pesupallo) - valintakytkimen ollessa käsiohjausasennossa saadaan kone toimimaan riippumatta painekatkaisujärjestelmästä VARASTOINTI: - kone tulee varastoida huolellisesti puhdistettuna, mieluiten kuivassa ja viileässä sisätilassa, ulkona tapahtuvaa varastointia varten tulee kone peittää huolellisesti - laasti- ja ilmaletku sekä sähköjohto tulee varastoida puhdistettuina, kelattuna isolle rullalle ilman kierteitä - laasti- ja ilmaletkun sekä sähköjohdon huolellinen varastointi lisää niiden käyttöikää - säilytä kone lukittuna tai lukitussa tilassa KULJETUS, SIIRTO, NOSTAMINEN JA KIINNITYS: - konetta ei saa nostaa nosturin avulla ilman erillistä nostokoria tai -alustaa - siirtoa varten kone tulee kiinnittää kuljetusalustaan riittävän lujasti käyttäen kettinkejä, liinoja tai köysiä - konetta ei saa siirtää letkusta tai sähköjohdosta vetämällä. Seurauksena saattaa olla letkun katkeaminen, koneen kaatuminen tai jopa sähköiskun vaara - siirrä kone kädensijasta vetäen tai työntäen. Koneen säiliön täysinäisyys vaikuttaa koneen vakautta heikentävästi - koneen käsittelyssä (kuljetus, huolto ja käyttö) on huolehdittava koneen riittävästä kiinnityksestä ja ankkuroinnista, jotta vältetään koneen kaatuminen äkkinäisestä, odottamattomasta, tahattomasta tai tahallisesta iskusta sekä liikkuminen tärinästä johtuen - kiristynyt letku saattaa liikuttaa konetta tai kaataa sen, varsinkin poikittaiseen suuntaan (=koneen pyörien akselin suunta) letkua tahattomasti tai tahallisesti vedettäessä kaatumisvaara on suuri - kone on mahdollisuuksien mukaan asetettava vaakasuoralle pinnalle. Sijoitettaessa kone kaltevalle pinnalle on kiinnitykseen ja ankkurointiin kiinnitettävä erityistä huomiota - koneen käsittelyssä on huomioitava koneen osien rikkoutumismahdollisuus - konetta ei saa nostaa säiliö täysinäisenä ilman erillistä nostokoria tai -alustaa LETKUT JA JOHDOT: - koneen letkut ja sähköjohto tulee sijoittaa siten, että ne eivät taitu mutkalle esimerkiksi terävien kulmien kohdalla - älä vedä kiertynyttä letkua tai sähköjohtoa - älä aja letkun tai sähköjohdon päälle ajoneuvolla - massaletkun käyttölämpötila on -35 C C (-31 F F) - älä käytä letkua tai sähköjohtoa kiinnittämiseen tai ankkurointiin - letkujen ja sähköjohdon käyttöikään voit vaikuttaa huolellisella puhdistuksella käytön jälkeen, säilytyksellä ja suojaamalla ne suoralta auringonvalolta MASSAT JA MITAT: - koneen massa sekä mitat löytyvät tämän ohjekirjan alusta.

13 KIELLETYT KÄYTTÖTARKOITUKSET: Konetta saa käyttää ainoastaan valmistajan tarkoittamiin käyttötarkoituksiin, katso kohta Tarkoitettu käyttö. Seuraavassa koneelta kiellettyjä käyttötarkoituksia sekä riskejä ja vaaratekijöitä: KIELLETTY KÄYTTÖTARKOITUS Konetta sekä koneen osia ei saa käyttää mihinkään muuhun käyttötarkoitukseen kuin niihin mihin koneen valmistaja on koneen ja koneenosat tarkoittanut. Koneella saa pumpata ainoastaan niitä aineita, jotka koneen valmistaja ja laastivalmistaja on tarkoittanut pumpattavaksi Valmistajan tarkoittamaa konekohtaista maksimiraekokoa ei saa ylittää Koneen käyttäminen pelkällä vedellä on kielletty lukuun ottamatta koneen lyhytaikaista pesua, konetta ei saa käyttää kuivana Ehdottomasti kielletty syttyvät sekä räjähdysalttiit nesteet ja aineet Muiden liuottimien kuin veden ja laastivalmistajien suosittamien liuottimien käyttäminen kielletty Älä laita työkaluja tai keppiä koneen massasäiliöön koneen käydessä auttaaksesi massan kulkua tai kokeillaksesi massan määrää, älä avaa ritilöitä äläkä kurkota niiden läpi ellet ole irrottanut konetta sähköverkosta Kotieläinten ruoan jauhatus, pienentäminen, pilkkominen sekä levitys kielletty Kiellettyä käyttää puutarhan ja vastaavien kastelulaitteena sekä lumenlevityslaitteena Koneesta ei saa poistaa mitään valmistajan sinne tarkoittamia koneenosia (koskee sekä tarkoitettuja että kiellettyjä käyttökohteita) vaikka kone toimisikin ilman näitä osia, huomioi varsinkin suoja- ja turvalaitteet Koneen käyttäminen elintarvikkeiden tai ruoan valmistamiseen, pyykinpesuun sekä muihin kotitaloustöihin on kielletty Pumppauksen vaatimaa paineilmaa ei saa käyttää mihinkään muuhun käyttötarkoitukseen kuin pumpattavaksi tarkoitetun aineen pumppaukseen. Kielletty esimerkiksi siivous ja vaatteiden puhdistus RISKI TAI VAARATEKIJÄ Loukkaantumisvaara sekä mahdollinen koneen rikkoutuminen Mahdollinen koneen rikkoutuminen Mahdollinen koneen rikkoutuminen Mahdollinen koneen rikkoutuminen Räjähdys- ja tulipalovaara sekä mahdollinen koneen rikkoutuminen Räjähdys- ja tulipalovaara sekä mahdollinen koneen rikkoutuminen (varmista liuottimen soveltuvuus koneeseen, lue laastin valmistajan ohje tai ota yhteys koneen valmistajaan) Takertumisvaara sekä mahdollinen koneen rikkoutuminen. Loukkaantumisvaara sekä kone ei ole tarkoitettu käytettäväksi elintarvikkeiden yhteydessä (hygieniarajoitus) Loukkaantumisvaara lasten ja kotieläinten pääsystä turvaetäisyyden sisäpuolelle, vaarana: koneen kaatuminen, ruiskutettavan aineen paineenalaisuus uhkana näölle sekä melu vahingollista kuulolle Loukkaantumisvaara sekä mahdollinen koneen rikkoutuminen Loukkaantumisvaara sekä kone ei ole tarkoitettu käytettäväksi elintarvikkeiden yhteydessä (hygieniarajoitus) Loukkaantumisvaara (paineilma on vaarallista varsinkin joutuessaan kohdistetuksi kasvoihin, seurauksena saattaa olla sokeutuminen)

14 Koneen laasti- ja ilmaletkua sekä sähköjohtoa ei saa käyttää koneen kiinnittämiseen. Niitä saa käyttää ainoastaan niille tarkoitettuihin käyttötarkoituksiin Koneen laasti- ja ilmaletkua sekä sähköjohtoa ei saa käyttää koneen ankkuroimiseen asettamalla letku tai johto koneen pyörän jarruksi Koneen siirtäminen letkusta tai sähköjohdosta vetämällä on kielletty. Koneen sähkömoottoreita ei saa kytkeä muiden kuin valmistajan tarkoittamien laitteiden pyörittämiseen Sähkö- ja turvalaitteiden ohittaminen sekä omien, valmistajan kieltämien sähkökytkentöjen tekeminen on ehdottomasti kielletty Sähköjohdon murtuminen johtaa sähköiskun mahdollisuuteen, laasti- ja ilmaletkun murtuminen johtaa paineisen ruiskun aiheuttamaan vaaraan, varsinkin silmille Sähköjohdon murtuminen johtaa sähköiskun mahdollisuuteen, laasti- ja ilmaletkun murtuminen johtaa paineisen ruiskun aiheuttamaan vaaraan, varsinkin silmille Sähköjohdon murtuminen johtaa sähköiskun mahdollisuuteen, laasti- ja ilmaletkun murtuminen johtaa paineisen ruiskun aiheuttamaan vaaraan, varsinkin silmille Sähköiskun mahdollisuus, loukkaantumisvaara sekä mahdollinen koneen rikkoutuminen Sähköiskun mahdollisuus, loukkaantumisvaara sekä mahdollinen koneen rikkoutuminen HUOLTOTYÖT (CURA ): - koneen rungossa on yksi rasvanippa. Tarkasta rasvan määrä päivittäin mikäli konetta käytetään paljon (kuva). Rasvaa on oikea määrä, kun se hiukan pursuaa tiivisteen välistä. - vaihdelaatikon öljy tulee vaihtaa kerran vuodessa. - painekatkaisijan rasvanippaan on hyvä puristaa rasvaa esim. viikon käytön jälkeen tai jos painekatkaisija ei katkaise pumppaamista paineensäätimen säätämisen jälkeen. TIIVISTERENKAAN VAIHTO: - tiivisteet tulee vaihtaa, mikäli rasvaa tai massaa vuotaa koneen alle - irrota moottori-vaihteisto paketti aukaisemalla neljä kappaletta M8- ruuveja moottorin laipasta - vedä moottori-vaihteisto paketti läpivientiholkkeineen pois. Varmistu ettei sähköjohdot vaurioidu. - aukaise tiivisteyksikön neljä M8 ruuvia (vaihteiston kiinnityslaipan sisäpuolella) - irrota tiivisteet ja laipat. Vaihda tiivisteet uusiin. Valmistaja suosittelee tiivisteiden vaihtoa aina kun moottori joudutaan irrottamaan. Tarkista myös liitinhylsyn kunto aina kun moottori on irti. - kasaus päinvastaisessa järjestyksessä. - rasvaa tiivisteet lopuksi rasvanipan kautta.

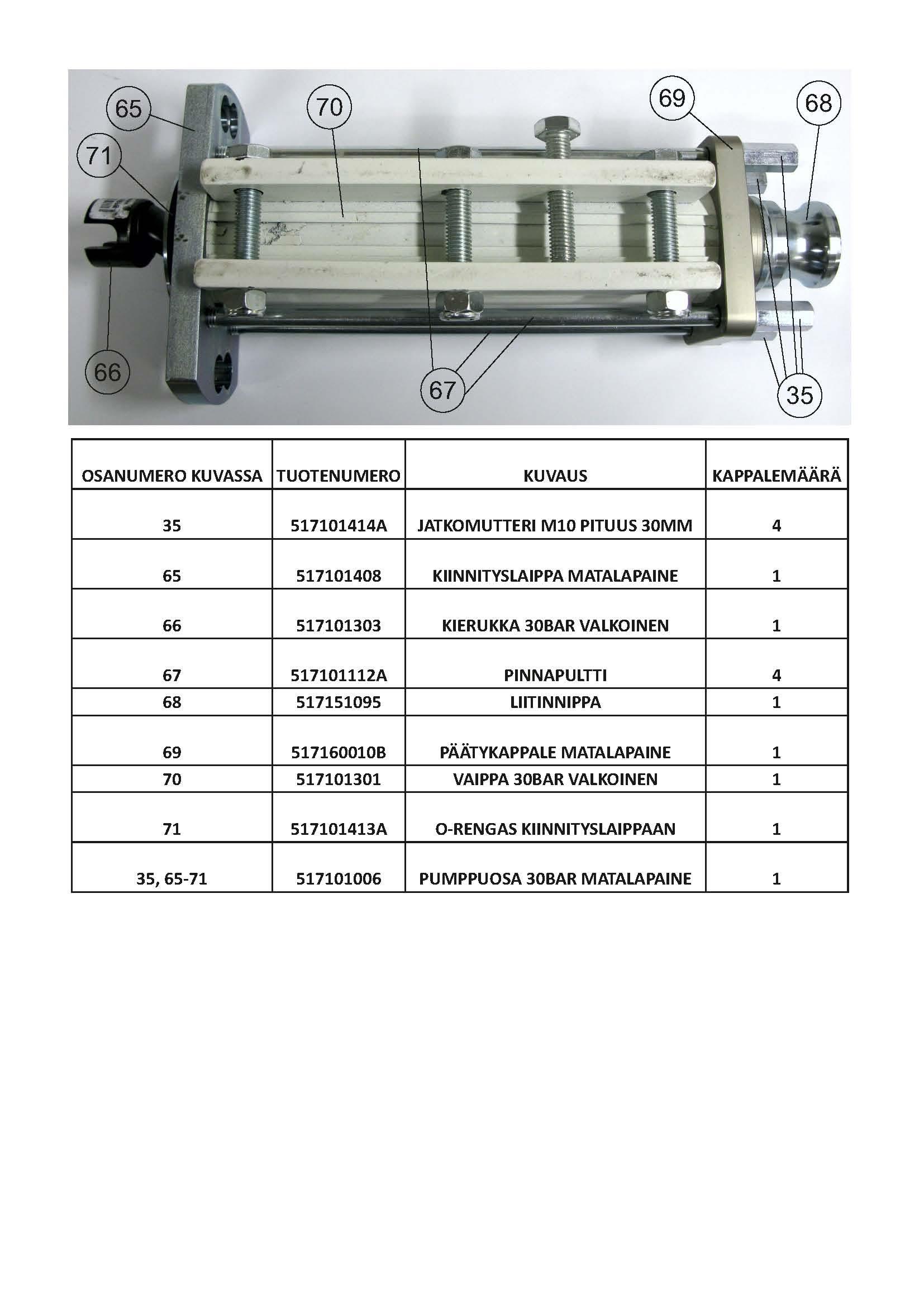

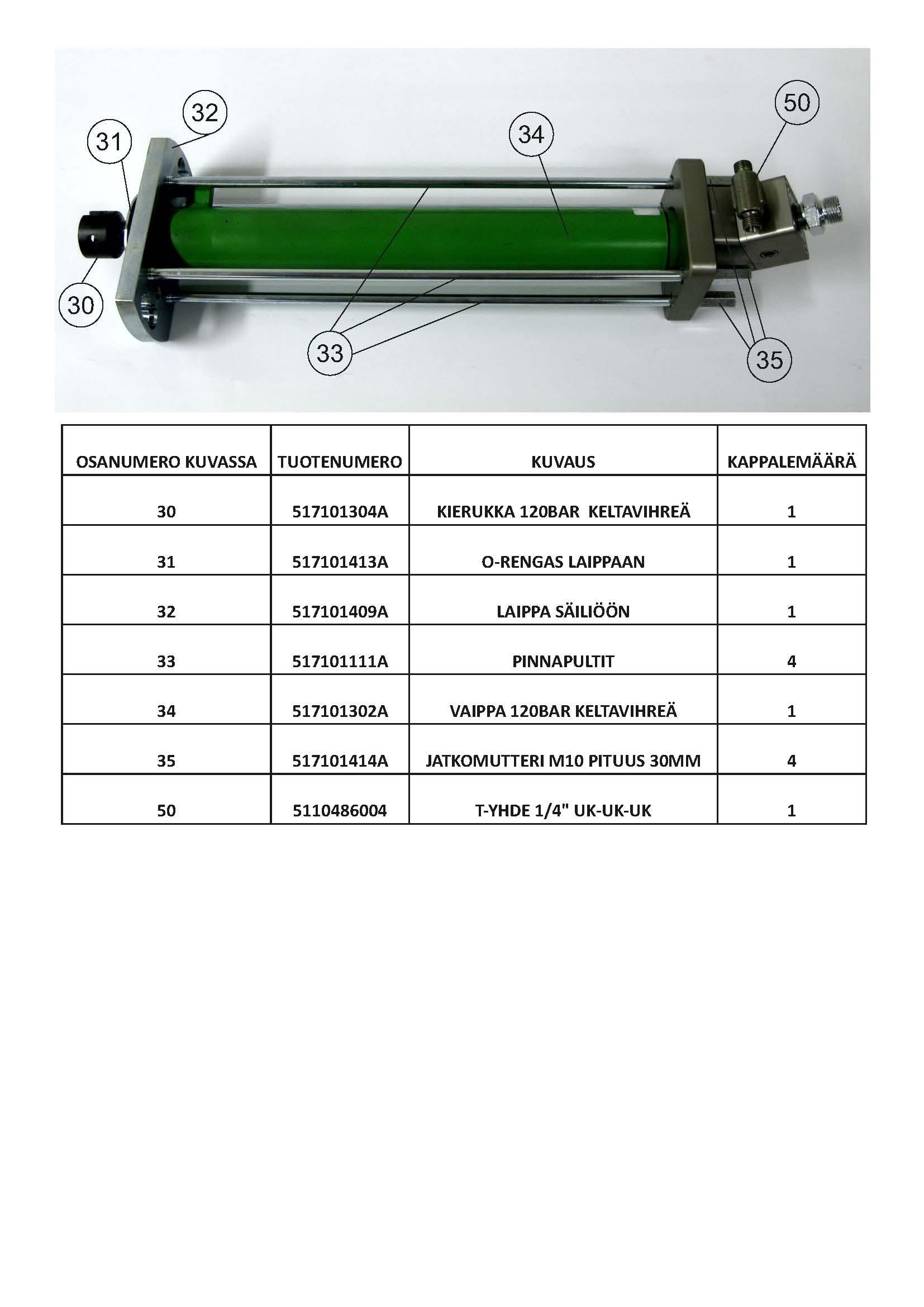

15 Pumpun vaipan ja kierteen vaihto - pumpun tuoton heikentyessä tai paineen alentuessa on vaippa todennäköisesti kulunut ja se on vaihdettava. - pumpun kierre on vaihdettava, kun halkaisija on pienentynyt 1,5 mm (matalapaine). - korkeapaineversiossa pienempikin kuluminen alentaa pumpun tuottamaa painetta, joten suosittelemme aina vaihdettavaksi vaipan ja kierteen samanaikaisesti. - tyhjennä ja pese massasäiliö huolellisesti - irrota säiliössä olevan väliakselin kiinnityspultti pumppukierteestä - tarkasta samalla väliakselin kunto - vaihda väliakseli tarvittaessa - irrota pinnapulttien mutterit (4 kpl.) ja vedä päätykappale irti pinnapulteista - vaippa-kierre paketti on nyt poistettavissa - jos vaihdat ainoastaan vaipan, poista pumppukierre vaipasta kiertämällä se irti - Älä lyö metalliesineellä pumppukierrettä, sillä se on karkaistu kovaksi ja vaurioituu helposti iskun voimasta - matalapaineversion valkoista vaippaa voidaan kiristää kun sen tuotto/paine vähenee, siten vaipan käyttöikä pidentyy. Kokoaminen - ruiskuta pumppukierteeseen ja vaipan sisään CURA Asennus-spraytä(tuotenumero 5171SPRAY). - älä käytä öljyä. Kumi ei ole öljynkestävää ja lisäksi öljy pilaa pumpattavan materiaalin. - tarvittaessa voiteluun voi käyttää nestesaippuaa. Tällöin pumppu tulee pestä huolellisesti ennen käyttöä - aseta pumppukierre uuteen vaippaan päästä, jossa on kiertymisenestopala. Kierteessä olevan väliakselin hahlon tulee jäädä samaan päähän kiertymisenestopalan kanssa. Kierrä pumppukierre vaipan sisään kunnes kierteen etupää on vaipan pään kanssa tasan. Älä lyö metalliesineellä pumppukierrettä, sillä se on karkaistu kovaksi ja vaurioituu helposti iskun voimasta - kokoa osat irrotustoimenpiteeseen nähden käänteisessä järjestyksessä.

16

17

18

19

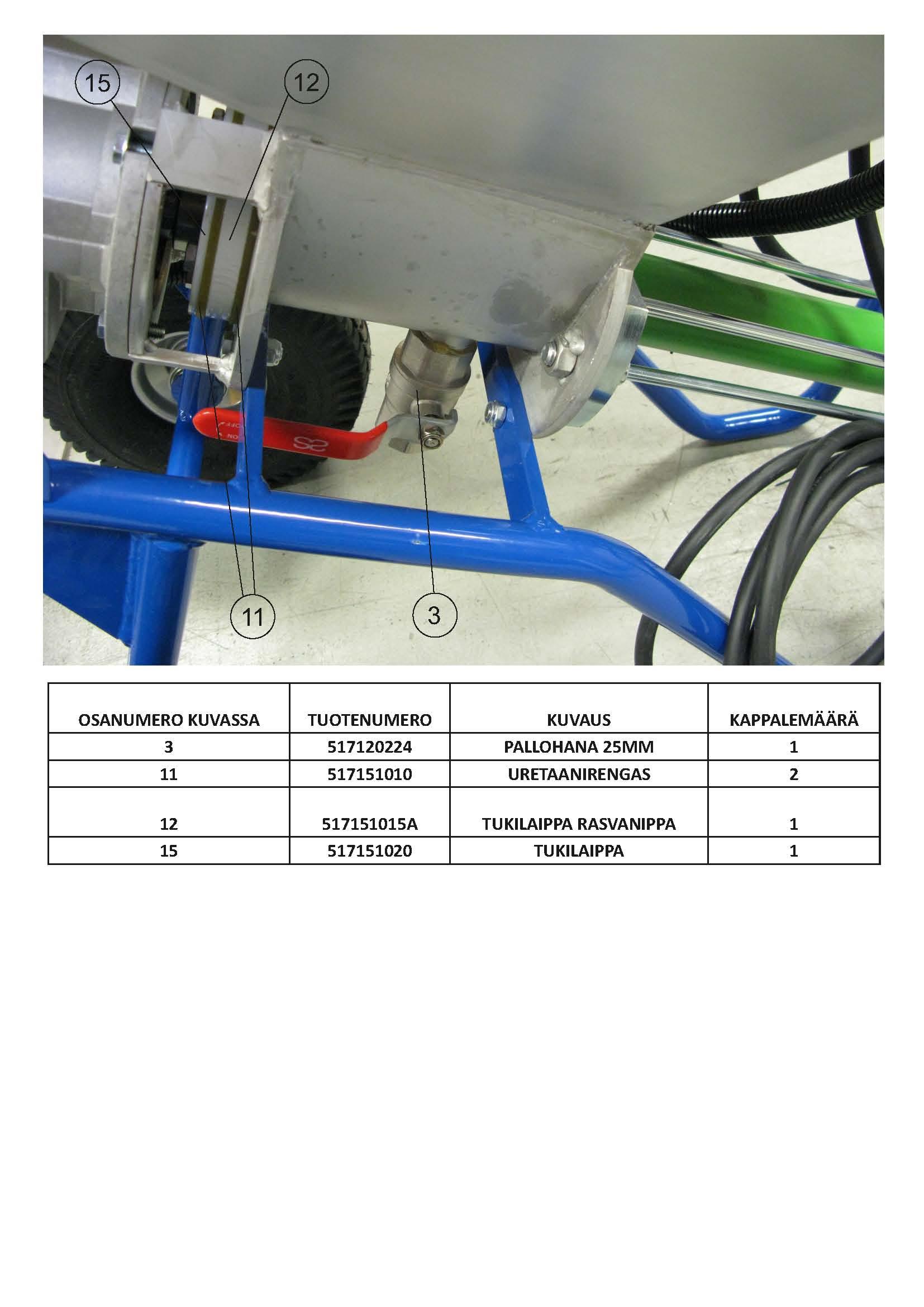

20

21

22

23

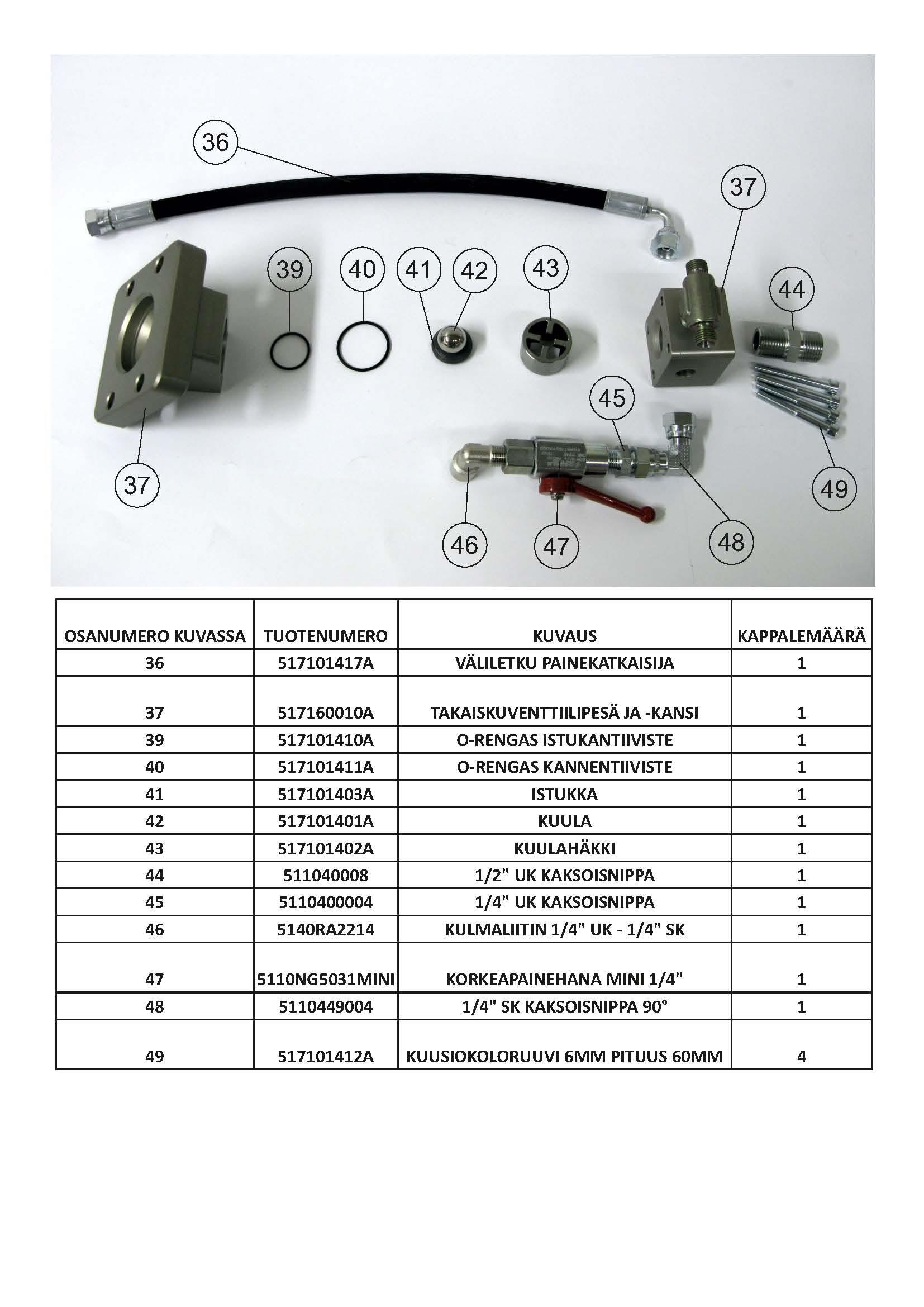

24

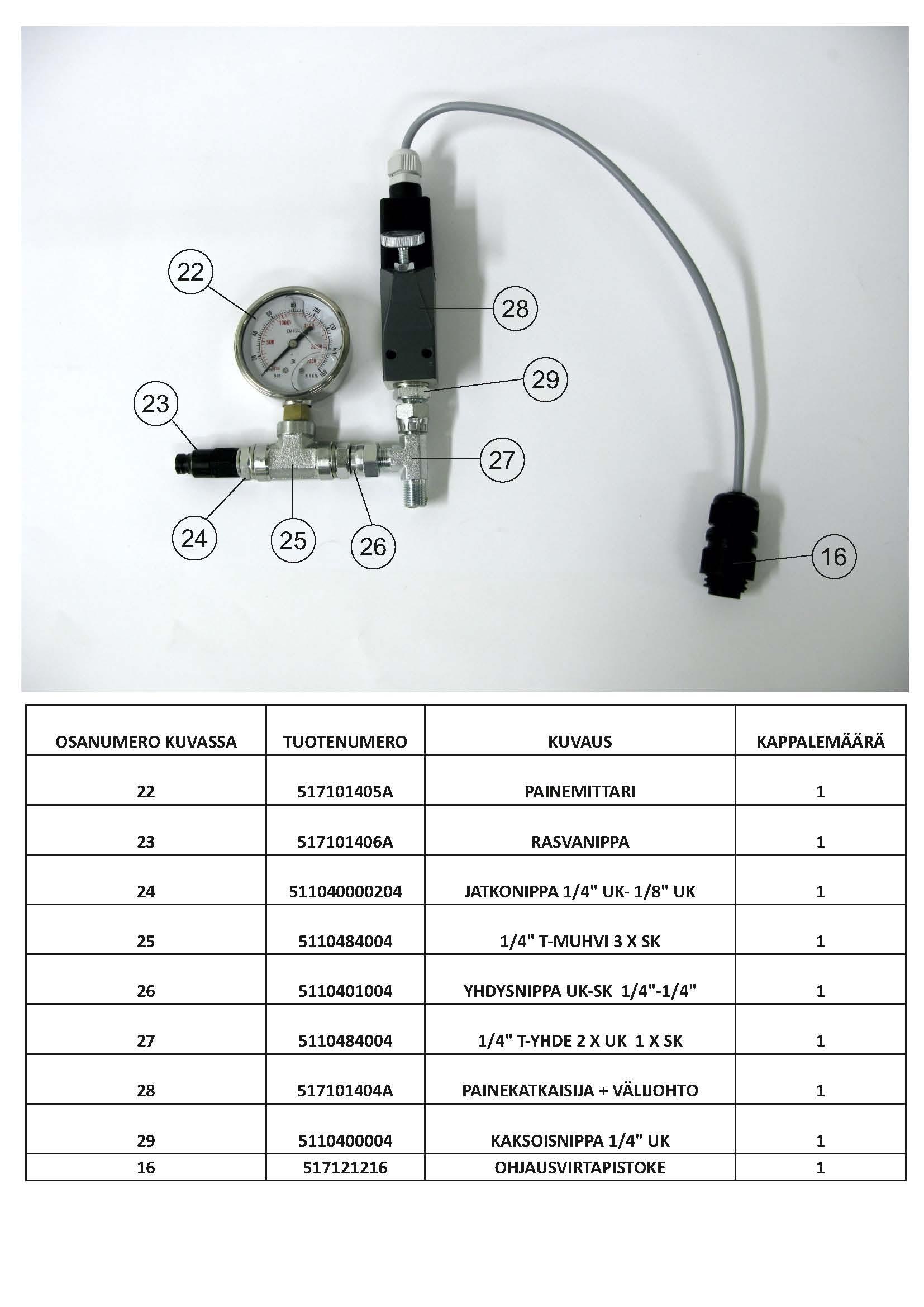

25

26

27

28 CURA LAITTEIDEN TAKUU RTV-Yhtymä Oy takaa, että tällä lomakkeella mainitut RTV-Yhtymä Oy:n valmistamat ja CURA-nimellä varustetut laitteet ovat materiaalien ja työn osalta virheettömiä sinä päivänä, kun RTV-Yhtymä Oy on ne myynyt alkuperäisen ostajan käyttöön. RTV-Yhtymä Oy korjaa tai vaihtaa kahdentoista kuukauden aikana myyntipäivästä lukien laitteen osan, jonka RTV-Yhtymä Oy on todennut vialliseksi. Tämä takuu on voimassa vain silloin, kun laitteen asennuksessa, käytössä ja kunnossapidossa on noudatettu RTV-Yhtymä Oy:n kirjallisia ohjeita CURA-laitteista. Takuu edellyttää laitetta käytettävän yksivuorotöissä. Tämä takuu ei koske normaalia kulumista eikä virheellisestä asennuksesta, väärästä käytöstä, hankautumisesta, korroosiosta, riittämättömästä tai sopimattomasta kunnossapidosta, laiminlyönnistä, onnettomuudesta, osien muuttamisesta tai muiden kuin RTV-Yhtymä Oy:n CURA-osien käyttämisestä aiheutunutta toimintahäiriötä, vahinkoa tai kulumista, eikä RTV-Yhtymä Oy ole vastuussa edellä mainituista. RTV-Yhtymä ei myöskään ole vastuussa toimintahäiriöstä, vahingosta tai kulumisesta, joka aiheutuu CURA-laitteiden yhteensopimattomuudesta kolmannen osapuolen toimittamiin rakenteisiin, lisävarusteisiin tai materiaaleihin tai kolmannen osapuolen toimittamien rakenteiden, lisävarusteiden, laitteiden tai materiaalien sopimattomasta suunnittelusta, valmistuksesta, asennuksesta, käytöstä tai kunnossapidosta. Tämän takuun ehtona on vialliseksi väitetyn laitteen palauttaminen lähettäjän kustannuksella RTV-Yhtymä Oy:lle vian toteamiseksi. Jos vika todetaan aiheelliseksi, RTV-Yhtymä Oy korjaa tai vaihtaa veloituksetta vialliset osat. Laite palautetaan alkuperäiselle ostajalle rahtivapaasti. Jos laitteen tarkastuksessa ei löydetä mitään materiaali- tai työvirhettä, korjaukset tehdään kohtuullista veloitusta vastaan, joihin kuuluvat osiin, työhön ja kuljetukseen sisältyvät kustannukset. Edellä mainittu muodostaa RTV-Yhtymä Oy:n ainoan velvoitteen ja ostajan saaman ainoan korvauksen takuuvaatimuksen osalta. Ostaja hyväksyy sen, ettei hän saa muuta korvausta (mukaan lukien satunnaiset tai välilliset vahingonkorvaukset menetetyistä voitoista, menetetystä myynnistä, henkilö- tai omaisuusvahingoista tai muusta satunnaisesta tai välillisestä menetyksestä). Takuuta koskevat vaateet on esitettävä yhden (1) vuoden kuluessa myyntipäiväyksestä. RTV-Yhtymä Oy ei anna takuuta eikä vastaa lisävarusteista, laitteista, materiaaleista tai komponenteista, jotka RTV-Yhtymä Oy on myynyt mutta ei valmistanut. Näihin RTV- Yhtymä Oy:n myymiin toisten valmistajien tuotteisiin sovelletaan asianomaisen valmistajan antamaan takuuta. RTV-Yhtymä Oy antaa ostajalle kohtuullisessa määrin apua näitä koskevien takuuvaatimusten tekemisessä. Normaalia kulumista ei katsota materiaalin tai työn virheellisyydeksi. VASTUUN RAJOITUS Missään tapauksessa RTV-Yhtymä Oy ei vastaa epäsuorista, satunnaisista, erityisistä tai välillisistä vahingoista, jotka aiheutuvat laitteiden toimittamisesta tai myytyjen tuotteiden tai muiden tavaroiden hankkimisesta, suorituskyvystä tai käytöstä, olipa kyseessä sopimuksen rikkominen, takuuvaatimus, RTV-Yhtymä Oy:n laiminlyönti tai jokin muu syy. RTV-Yhtymä Oy Kone- ja pintakäsittelyosasto Käpälämäenkatu Riihimäki puh
