1 VAHTERUS OY Hitsausalan asiantuntijoiden seminaari risteily Teknologia johtaja Paavo Pitkänen

2 VAHTERUS Perustettu 1990 Perheyritys Tytäryhtiöt UK, Saksa, USA ja Kiina Globaali jälleenmyyjäverkosto yli 50 maassa Yli 90% tuotteista vientiin Liiketoiminta-alueet: Energia Prosessi ja Kemia Kylmätekniikka KALANTI

3 VAHTERUS HENKILÖKUNTA Henkilömäärä n. 230 henkilöä Tehdastyöntekijöiden osuus 60 % Toimistotyöntekijöiden osuus 40 % Naisten osuus 25 % Miesten osuus 75 % Keski-ikä 40 vuotta

4 Levypakkatehdas Tehdas Valintie + Raision toimisto

5 ZHANGJIAGANG, KIINA Tehdas Kuljetukset

6 LEVYLÄMMÖNSIIRTIMEN KEHITTÄJÄ Plate and Frame HE - Matala paine - Matala lämpötila - Tiiviste Putkilämmönsiirrin - Suuri koko ja paino - Likaantuu helposti Levylämmönsiirrin Korkea paine Korkea lämpötila Tiivisteetön Kompakti Alhainen likaantuminen Pieni lämpötilaero

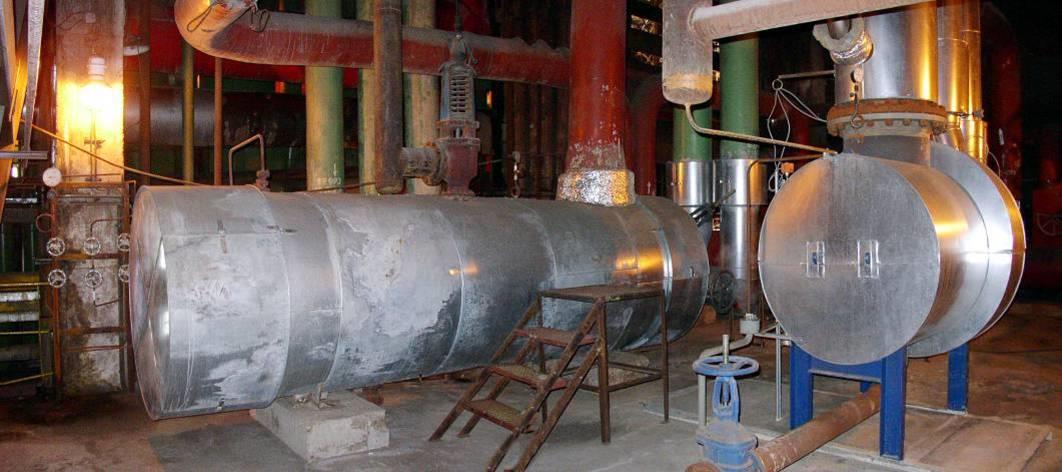

7 KOMPAKTI KOKO 80 % pienempi tilantarve Kevyempi rakenne Helppo asentaa Helppo eristää Vaatii vähemmän huoltoa Putkilämmönsiirrin PSHE 6

8 TUOTEPERHEET Täysin hitsattu Avattava Plate & Ring (PRHE) Kompakti PSHE VES Combined 7

9 ETUUDET Ei tiivisteitä eikä juottamista Tiivis rakenne Vahva ja turvallinen rakenne Ainutlaatuinen suoja ja kestävyys lämmön ja paineen kiertoon Tuottaa tehokkaasti lämpöä Kompakti ja kevyt Luotettava teknologia Alhainen likaantuminen Vähäinen huoltotarve Pieni lämpötilaero 11

10 WIDE MATERIAL OPTIONS Plate materials AISI 316L / 304L Titanium Gr. 1 Hastelloy (C22 & C276) Nickel 201 SMO 254 AISI 904 Duplex mm Shell materials Carbon Steel AISI 316L / 304L Hastelloy SMO 254 AISI 904 Duplex Titanium

11 PLATE PACK CONSTRUCTION Plate sizes: Area/plate m 2 Plate Ø Plate side nozzles, DN Shell side nozzles, DN PSHE 2 0, PSHE 3 0, PSHE 4 0, PSHE 5 0, PSHE 6 0, PSHE 7 0, PSHE 9 0, PSHE 12 1, PSHE 14 1, mm 300 mm 400 mm 500 mm 600 mm 700 mm 900 mm 1200 mm 1400 mm

12 PSHE co-current flow countercurrent flow cross-flow

13 VAHTERUS PSHE DESIGN RESEARCH & DEVELOPMENT Software developed by Vahterus Continuous research and development process Own test laboratory Membership in: HTRI (Heat transfer Research Institute) EURAMMON IIAR (International Institute of Ammonia Refrigeration) ASHRAE (The American Society of Heating, Refrigeration & Air Conditioning Engine TNO (Netherlands Institute of Applied Geoscience) VTT (Technical Research Centre of Finland) DTI ( Danish Technical institute) GPA (Gas Processing Association) ECN (Energy research Centre of the Netherlands)

14 VAHTERUS TESTS FACILITIES NH3 System External loop (Cascade; NH3 + Other) Freon System (e.g.; R134a) Vacuum System Pressure Drop: Water/Water, Air/Water Energy Test: Water/Water, Air/Water Steam laboratory

15 EGE test unit in Bio-Vakka power plant 2 x EGE-600x340-3WH-194/5/1 = EGE-600x680-3WH-388/5/1 Capasity 600 kw Plate side Shell side (Gas) Temp. IN C Temp OUT C Flow rate kg/s Pressure drop kpa Volume (Plate Pack) dm Medium Water 95 C Air C

16 CFD- simulation EnE-HVAC project Vahterus DI Kalle Vähätalo made diploma work Vahterus will invest CFD-simulation software

17 QUALITY Management System ISO 9001:2008 Quality ISO :2005 Welding OHSAS 18001:2007 Health and Safety ISO 14001:2004 Environment PED Module B + D, D1 ASME U-stamp and R-stamp AD-2000-Merkblatt HP0 China Manufacturing License KGS Sertificate (South Korea) Welding Procedures EN ISO PED 97/23/EC demands ASME IX Design PED 97 / 23 / EC CE-mark ASME VIII, div. 1 AD-2000 Merkblatt PD5500 Lloyd s Register ABS Europe Ltd. Germanischer Lloyds Bureau Veritas RINA Inspecta GOST-R ja RTN Other by request

18 p PED PRODUCTS

19 PSHE CLASSIFICATION Country of destination Europe Russia Code PED 97/23 CERTIFICATE TR CU 032/ Type approvals Module - EN or ASME calculations + Additional requirements of Russia + Tecnical - AD2000 calculations + PED B+D passport of Russia - EN PED B+D 2 Single approvals - AD2000 calculations + PED B+D, B+F or G - EN PED B+D, B+F or G - ASME VIII Div.1 + PED G - PD PED G - Other PED approved calculations G Design approval Single approval (Inspecta) B+D, B+F or G Vahterus certificate of Quality Final ispection Single approval (Inspecta) B+F or G Vahterus certificate of Quality Internal inspection Yes, if single approval B+F or G Vahterus certificate of Quality Materials ASME II or EN ASME II or EN Welding EN ASME or EN

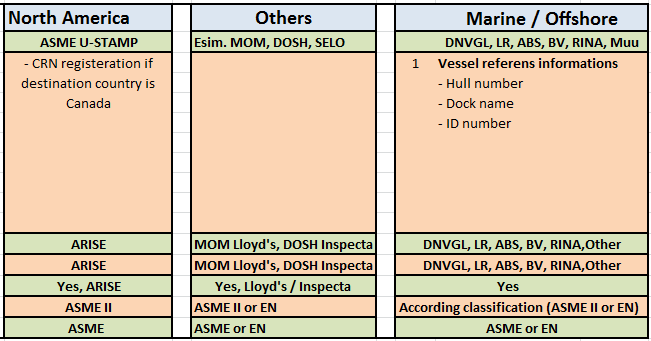

20 PSHE CLASSIFICATION

21 DESING AND WELDING Vahterus has 140 EN type approvals 400 EN welding specifications 350 ASME welding specifications 140 qualified welders and weldng operators NDT, outsourcing: Dekra, office at Kalanti or Inspecta Oy Destructive test, outsourcing : Metlab Oy Dekra

22 Welding quality control Systematic plate welding testing

23 QUALITY CONTROL shell visual inspection shell dimensional control (shell x-ray) (shell LPE) (shell ultrasonic test) (shell MPE)

24 QUALITY CONTROL Visual inspection welding acc. EN 5817 level C, heat number control, label control, flow arrow control etc. Pressure test control Dimensional control NDT (x-ray, ultrasonic test, MPE, LPE) Surface treatment inspection (3rd part inspection)

25 QUALITY INSPECTION LEAK TEST FOR THE PLATE PACKS HYDRAULIC PRESSURE TEST HELIUM LEAK TEST

26 R&D, MECHANICAL TESTING Bursting test rig Cycling test

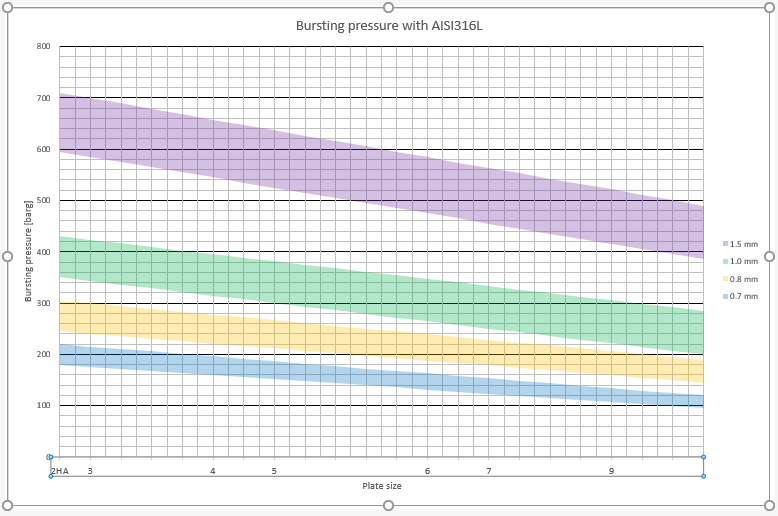

27 BURSTING CFD- simulation PRESSURE /PLATE THICKNESS

28 Testing Thermal shock test The aim of these tests is to show that Vahterus plate and shell exchanger (PSHE) can withstand a temperature change of 148K in 6 minute Bending test 3

29 R&D WITH CUSTOMERS Product development and testing together with Customer Wijbenga JCI Gea Grasso Bitzer Mayekawa, Mycom TSE Steam Laboratory Wärtsilä, LNG Modec/ Petrobras BP SHELL Outokumpu, new materials ENeHVAC- nanoproject ( nano surface treatment, simulations ) Biovakka, EGE Welding tests with Tampere Technical University/ Ionix

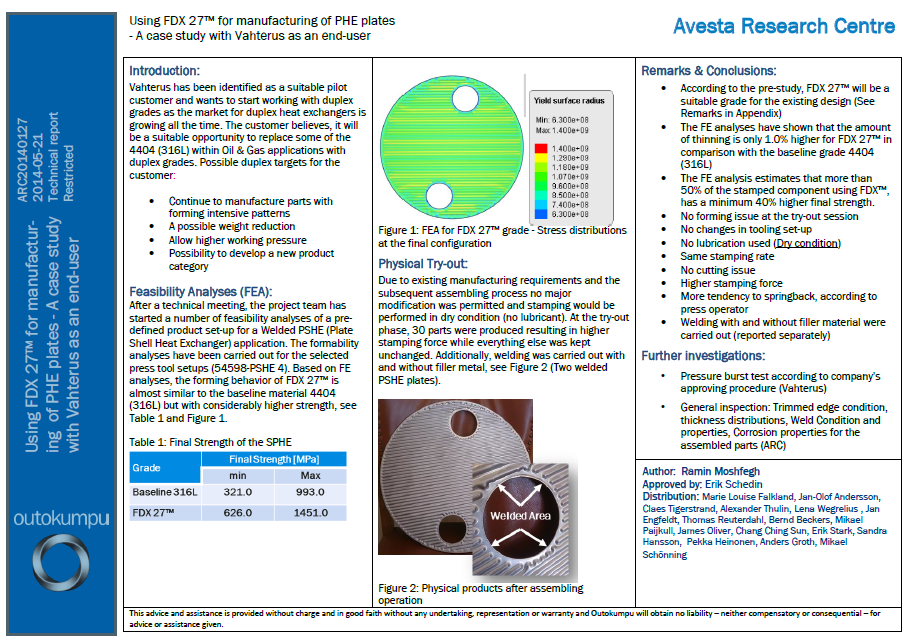

30 New materials

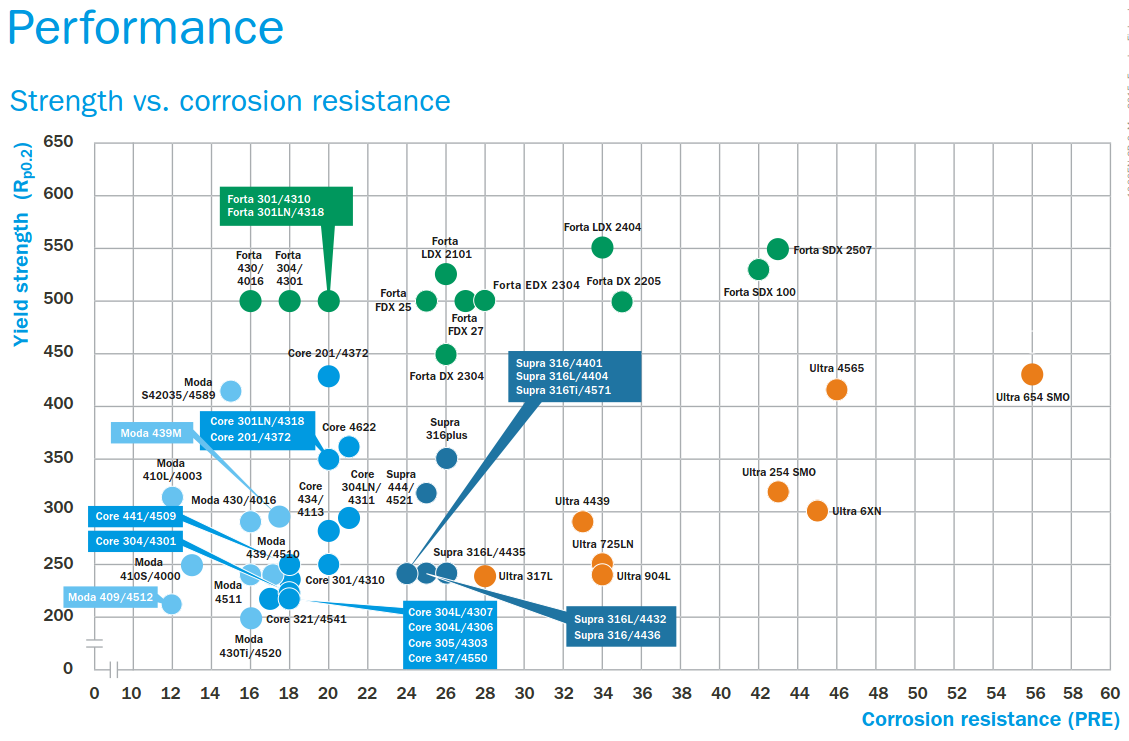

31 New materials

32 LAATU Laatu järjestelmät ISO 9001:2008 Quality ISO :2005 Welding OHSAS 18001:2007 Health and Safety ISO 14001:2004 Environment PED Module B + D, D1 ASME U-stamp and R-stamp AD-2000-Merkblatt HP0 China Manufacturing License KGS Sertificate (South Korea) Hitsaus EN ISO PED 97/23/EC demands ASME IX Suunnittelu PED 97 / 23 / EC CE-mark ASME VIII, div. 1 AD-2000 Merkblatt PD5500 Lloyd s Register ABS Europe Ltd. Germanischer Lloyd Bureau Veritas RINA Det Norske Veritas (DNV) GOST-R ja RTN Other by request ORGANISATION CERTIFIED BY ISO 9001 ISO ISO OHSAS

33 PROSESSI JA KEMIA MINNE Petrokemian laitokset Jalostamot Erikois- ja hienokemian tehtaat Lääketehtaat Teollisten kaasujen valmistuslaitokset Lannoitetehtaat Ruoka- ja juomateollisuus Paperi- ja sellutehtaat MITÄ Lämmöntalteenottosiirtimet Lämmittimet ja jäähdyttimet Lauhduttimet Höyrystimet Höyrysovellukset Lämpötilansäätöyksiköt 14

34 KYLMÄTEKNIIKKA MINNE Kylmä ja pakkasvarastot Jäähallit Laivasovellukset Ilmastointijärjestelmät Prosessijäähdytys Elintarvike- ja juomateollisuus MITÄ Höyrystimet Pisaranerottimet Höyrystin/Pisaranerotin (Combined) Kaskadit Lauhduttimet Tulistuksenpoistimet Öljynjäähdyttimet Alijäähdyttimet Lämpöpumput Jäähdytyskoneikot Absorbtiokoneikot Transkriittiset koneikot 15

35 16 ENERGIA MINNE Lämpö- ja voimalaitokset Öljy- ja kaasutuontantolaitokset Öljy- ja kaasutankkerit Hukkalämmöntalteenottolaitokse t LNG laivat ja terminaalit MITÄ Höyryn lauhduttimet Höyrynkehittimet Kaasun lämmittimet ja jäähdyttimet Raakaöljyn lämmittimet ja jäähdyttimet Pakokaasun jäähdyttimet Syöttöveden esilämmittimet LNS höyrystimet

36 REFERENSSEJÄ Akzo Nobel Arizona Chemicals Atofina BASF Bayer / Lanxess Bechtel BOC Australia Borealis British Petroleum (BP) Ciba-Geigy Clariant Degussa Daelim Daewoo DOW Expro ExxonMobile EvonikFortum Frames Process Systems Gas de France GE Advanced Materials GlaxoSmithKline Halliburton Hamworthy Huchems Jacobs Engineer KerrMcGee Kvaerner LG Chem Lurgi Mars / Masterfoods Mayekawa Au Mustang Engineering Nestlé Neste Oil Petreco (Cameron) Pemex Pfaudler Propak Rhodia SBM Sinopec Stora Enso Sasol Sadra Samsung SK Energy SK Chemicals Shering Plough Shell Sinopec S-Oil Talisman TDE Technip Total Final Elf UPM Woongjing YNCC 9

37 Kiitos!
