1 signa base JOHTOKANAVIEN UUSI SUKUPOLVI YKSINKERTAINEN. YLLÄTTÄVÄ. ERILAINEN. Rakennustekniikka Autoteollisuus Teollisuus

2 YKSINKERTAINEN. YLLÄTTÄVÄ. ERILAINEN. Yksinkertainen asennus. SIGNA BASEn kojerasia mahdollistaa ilman työkaluja tapahtuvan asennuksen ja on siten erittäin aikaa säästävä. Täydellisesti yhteensovitetut järjestelmäelementit liitetään nopeasti luontevalla kädenliikkeellä. Miellyttävät osat ilman hankalaa käsittelyä maksimaalinen asennusajan säästö. Yllättävä toimivuus ja muoto. Täydellinen toimivuus SIGNA BASEssa: Ajattomalla muotokielellä toteutetut tarkat ja selkeät muodot. Pinnan kestävä polymeerimateriaali vähentää naarmuuntumis- ja likaantumisherkkyyttä. Kansi lukittuu tarkasti sormenpainalluksella, vaikka runko olisi kiinnitetty epätasaiselle alustalle. Tämä ilmentää laatua, joka ei pelkästään näy, vaan myös tuntuu. Erilainen kuin uskot. Nerokas, harkittu ja suuntaanäyttävä: SIGNA IN -kojerasiat ja pistorasiat asettavat uudet mittapuut. Johdotat pistorasiat mukavasti kanavan ulkopuolella ja asennat ne yhdessä kaapeleiden kanssa. Ainutlaatuiset SIGNA IN kanavapistorasiat tarjoavat sarjamuotoista asennusta yhdellä naksautuksella. Yhdistele ilman työkaluja ja kaapelointia halutuksi SIGNA IN -pistorasiaryhmäksi. Tämä on SIGNA BASE: Johtokanavien uusi sukupolvi. 2

Yllättävä toimivuus ja muoto. Täydellinen toimivuus SIGNA BASEssa: Ajattomalla muotokielellä toteutetut tarkat ja selkeät muodot.

3 3

4 ASENNUS ILMAN TYÖKALUJA! Säästä aikaa SIGNA BASElla: Huippuluokan asennus yhdellä kosketuksella. --Asenna kevyellä peukalonpainalluksella --Pieni kädenliike lukitsee paikalleen --Kojerasian asennus ilman työkaluja Kaikkiin käyttöelementteihin päästään käsiksi yläpuolelta sormia venäyttämättä. 4

--Asenna kevyellä peukalonpainalluksella --Pieni kädenliike lukitsee

5 5

6 KYTKE ULKOPUOLELLA Enemmän pelivaraa SIGNA BASElla: Tukea tarjoavaa tekniikkaa! --Nopea ja luotettava kytkentä --Intuitiivinen käyttö --Paljon pelivaraa Johdota kojerasia mukavasti kanavan ulkopuolella. 6

7 7

8 ASENNA YLÄKAUTTA Optimaalinen laiteasennus SIGNA BASElla: Asenna ohituskaistalla. --Nyt voit tehdä sähköasennukset ilman johtojen pujotuksia! --Asenna valmiiksi kytketty pistorasia ylhäältä kytkettyjen kaapeleiden kanssa --Säästää aikaa ja hermoja: johtokanavaan kiinnitys on varma ja luotettava Innovatiivinen arjen optimoija: uusi työskentelytapa. Lisäetu IT-asennuksiin: Etukulmien irrottaminen antaa lisätilaa tiedonsiirtokaapeleille, jolloin kriittisten taivutussäteiden noudattaminen on helppoa. 8

--Asenna valmiiksi kytketty pistorasia ylhäältä kytkettyjen kaapeleiden kanssa --Säästää aikaa ja hermoja: johtokanavaan

9 9

10 KOE ERILAINEN PISTORASIA Vallankumouksellinen SIGNA IN -pistorasia: Ainutlaatuiset SIGNA IN kanavapistorasiat salamannopeaan asennukseen! --Pika-asennus kolmessa vaiheessa: kytke asenna kiinnitä --Pikaliittimet kojeen pohjassa --Asenna pistorasiakehys yhdellä napsautuksella Innovatiivinen pistorasiatekniikka varmistaa esimerkillisen asennusmukavuuden. SIGNA IN on täydellinen pistorasiateknologia pistorasioiden suoralinjaiseen pika-asennukseen johtokanavaan. SIGNA IN -pistorasiaperhe helpottaa päivittäistä työtäsi. Sekä 1-, 2- että 3- aukkoisena kanavapistorasiana SIGNA IN on nerokas ja nopea asentaa.. 10

pistorasiatekniikka varmistaa esimerkillisen asennusmukavuuden.

11 11

12 YHDISTELE MITEN HALUAT Moniaukkoinen SIGNA IN -pistorasia pistoliittimillä: Helppo laajentaa purkamatta ja ilman lisäjohdotusta! --SIGNA IN kanavapistorasioita voi yhdistellä ilman työkaluja --Ei lisäkaapelointia suorien pistoliitäntöjen ansiosta --Paina vain yhteen SIGNA IN -monipistorasia on valmis Enemmän kuin pistorasia: Yksi + X + X + X. Kytkettyyn peruspistorasiaan voidaan liittää yksi tai useampi SIGNA IN -kanavapistorasia. Pistoliitäntöjen ansiosta luot halutun kokoisen pistorasian ilman lisäjohdotuksia. 1-, 2- ja 3-aukkoisia kanavapistorasioita voidaan yhdistellä vapaasti tarpeen mukaan. 12

-monipistorasia on valmis Enemmän kuin pistorasia: Yksi + X + X + X.

13 13

14 PEUKALONPAINALLUS RIITTÄÄ Ainutlaatuinen lukitus SIGNA BASElla: Kannen ainutlaatuinen lukituskokemus selkeästi tuntuvalla lukituspisteellä! --Ilman erityistä voimankäyttöä --Ilman suurta vastusta --Kansi kiinnittyy helposti sormen painalluksella. Selkeä naksahdus kertoo, että kansi kiinnittyi täydellisesti. Kannen kiinnitys on niin tarkka, että asennettu kansi muodostaa vain minimaalisen, jatkuvan sauman. Sauma ei aukeile, vaikka johtokanava asennetaan epätasaiselle alustalle. 14

--Ilman erityistä voimankäyttöä --Ilman suurta vastusta --Kansi kiinnittyy helposti sormen painalluksella.

15 15

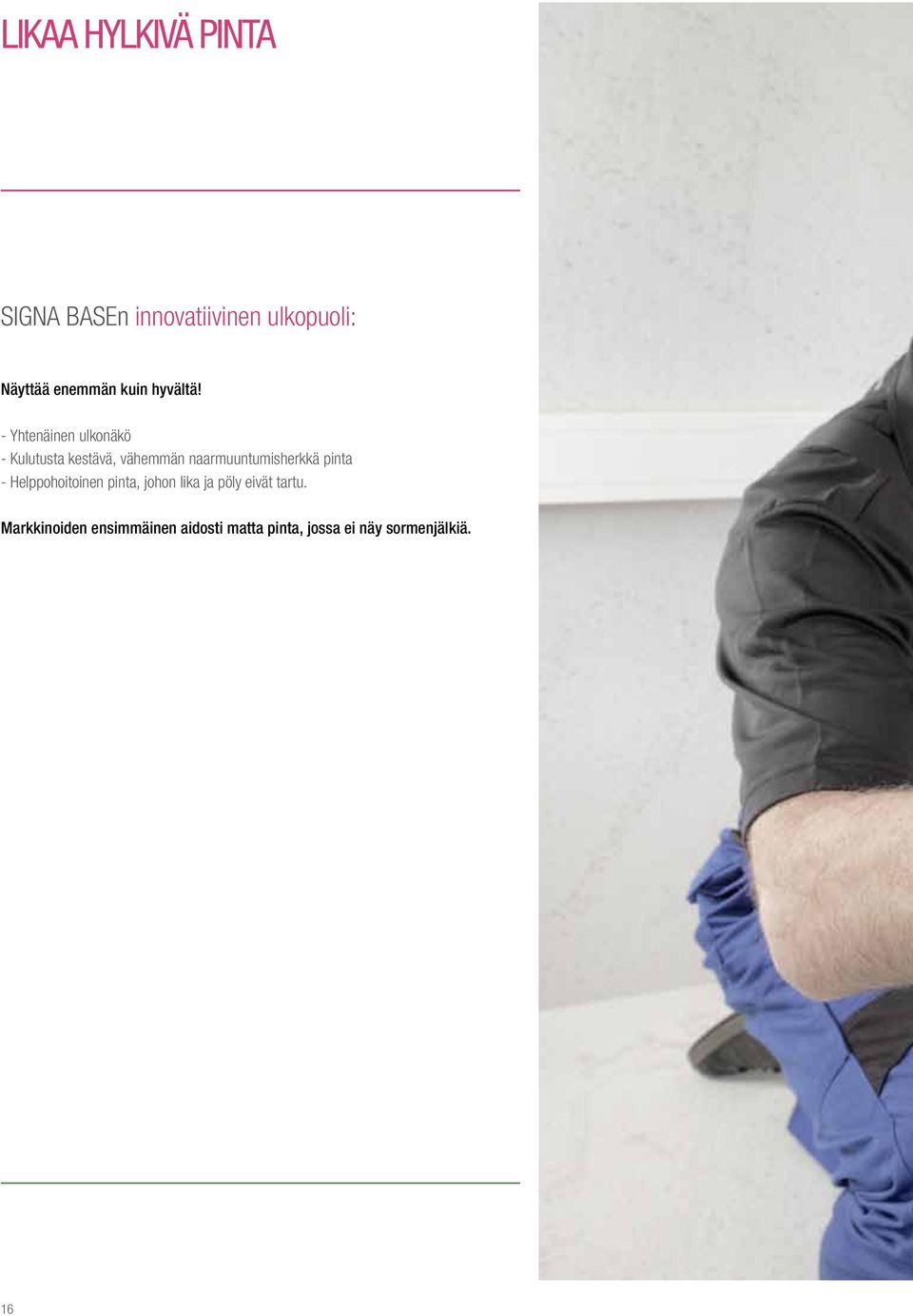

16 LIKAA HYLKIVÄ PINTA SIGNA BASEn innovatiivinen ulkopuoli: Näyttää enemmän kuin hyvältä! - Yhtenäinen ulkonäkö - Kulutusta kestävä, vähemmän naarmuuntumisherkkä pinta - Helppohoitoinen pinta, johon lika ja pöly eivät tartu. Markkinoiden ensimmäinen aidosti matta pinta, jossa ei näy sormenjälkiä. 16

- Yhtenäinen ulkonäkö - Kulutusta kestävä, vähemmän naarmuuntumisherkkä

17 17

18 SUURI MYÖS PIENISSÄ ASIOISSA: Kulmasäädettävät sisä- ja ulkonurkat kiinteästä kulmasta huolimatta. Siisti puskuliitos vakiona mukana toimitetun liitoksen ansiosta. Suojakalvo suojaa kantta ja runkoa työmaalla. Ohut vauhtilinja saa kanavan näyttämään kapeammalta. Takareunan reunalinja korostaa kanavan ja seinän liittymäkohtaa. Pohjan avainreiät helpottavat asennusta. 18

Suojakalvo suojaa kantta ja runkoa työmaalla.

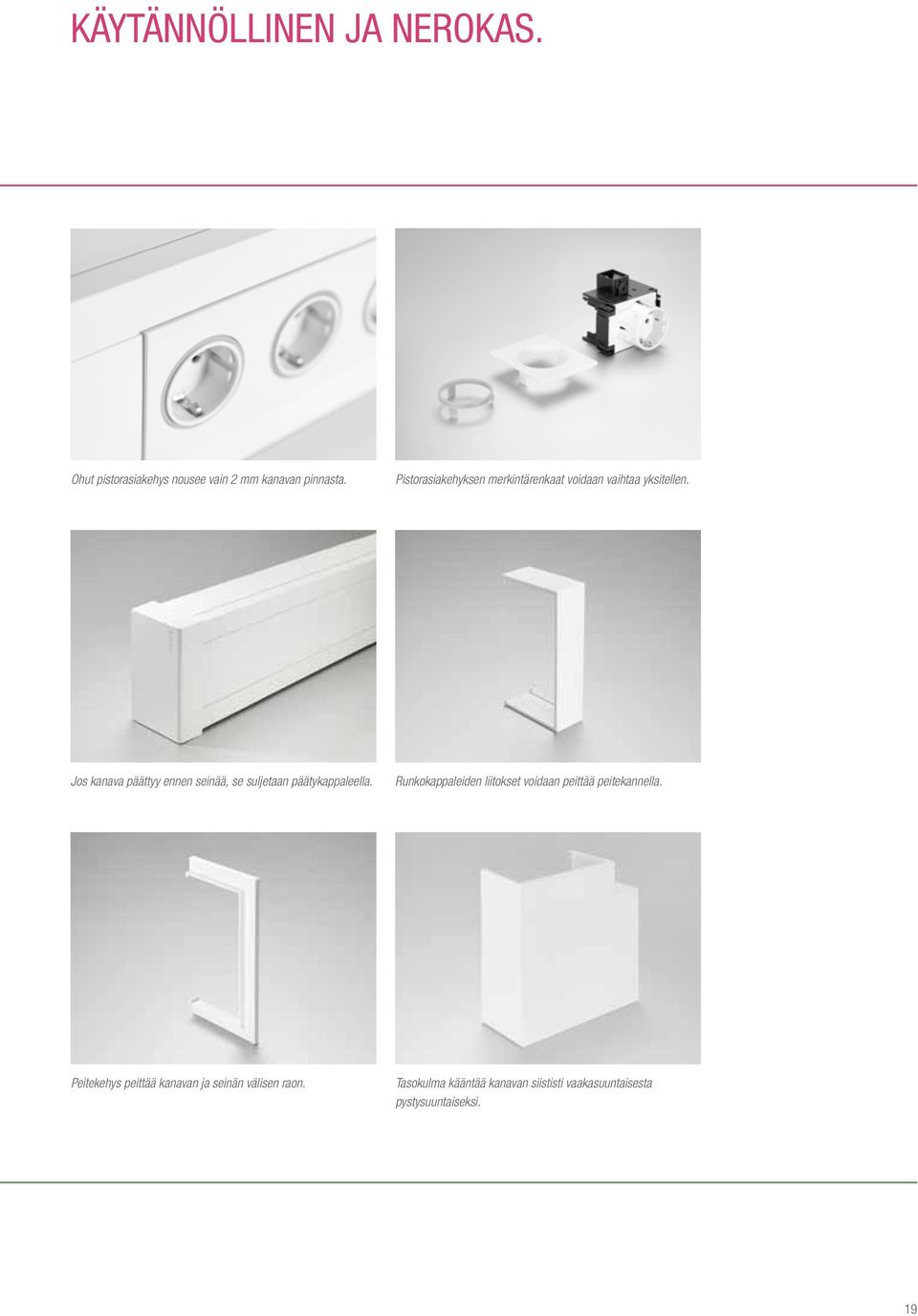

19 KÄYTÄNNÖLLINEN JA NEROKAS. Ohut pistorasiakehys nousee vain 2 mm kanavan pinnasta. Pistorasiakehyksen merkintärenkaat voidaan vaihtaa yksitellen. Jos kanava päättyy ennen seinää, se suljetaan päätykappaleella. Runkokappaleiden liitokset voidaan peittää peitekannella. Peitekehys peittää kanavan ja seinän välisen raon. Tasokulma kääntää kanavan siististi vaakasuuntaisesta pystysuuntaiseksi. 19

Jos kanava päättyy ennen seinää, se suljetaan päätykappaleella.

20 JÄRJESTELMÄN OSAT LYHYESTI Tasokulma 2 Kansi 3 Väliseinä 4 Runko 5 Säädettävä ulkokulma 6 Kaapelipidike 7 3-aukkoinen SIGNA IN -pistorasia 8 2-aukkoinen SIGNA IN -pistorasia 9 1-aukkoinen SIGNA IN -pistorasia 10 Liitos 20

21 Sauman peitekansi 12 Kojerasia (muuttuu etukulman irrottamalla datakojerasiaksi) 13 SIGNA IN -datarasian peitelevy 14 CEE-kojerasia (kaksoiskojerasia taso-ohjelmiin) 15 CEE-laippa (laitteille 70 mm rei ityksellä) 16 CEE-peitelevy (laitteille 60 mm rei ityksellä) 17 Säädettävä sisäkulma 18 Päätykappale 19 Seinäpeitekehys 21

22 22 Takareunan reunalinja korostaa kanavan ja seinän liittymäkohtaa. Reunalinjan alle lankeava valo luo täsmällisen levollisuuden.

23 Dynamiikkalinja korostaa ulkonäköä. Ohut suora linja varmistaa virtaavan siirtymän etu- ja sivualueen välillä: Kanava vaikuttaa kompaktimmalta ja kapeammalta. Haptisen suunnittelun ansiosta osat ja prosessit voidaan kokea tuntoaistilla. Kosketuspinnat, muodot ja pintarakenne välittävät tunteen luotettavuudesta. Selkeä muotoilu ja minimalistinen muotokieli: harmoninen ja suoraviivainen. Kanavien ja muoto-osien yhdenmukainen muotokieli on visuaalinen katseenvangitsija! Tältä näyttää harkittu muotoilu: kaikki osat synnyttävät muodoillaan yhtenäisen kokonaisuuden. 23

24 Muista kuin näissä teknisissä tiedoissa kuvatuista käyttötarkoituksista on käyttäjän keskusteltava REHAUn kanssa sekä pyydettävä ennen käyttöä nimenomainen kirjallinen lupa. Mikäli kirjallista lupaa ei ole annettu, tapahtuu kyseinen käyttö yksinomaan käyttäjän vastuulla. Tuotteidemme käyttäminen, soveltaminen ja työstäminen tapahtuvat tuolloin valvontamahdollisuuksiemme ulkopuolella. Tällöin kaikissa vahinkotapauksissa mahdollinen vahingonvastuumme rajoittuu toimittamaamme ja käyttöönottamamme tavaran arvoon. Antamamme takuusitoumukset raukeavat niissä käyttötarkoituksissa, joita ei ole kuvattu teknisissä tiedoissamme. Asiakirja on tekijänoikeudella suojattu. Tekijänoikeus suojaa myös asiakirjan käännöstä, jälkipainosta, kuvien ottamista, radiolähetystä, jäljennöstä fotomekaanisella tai vastaavalla tavalla ja tallennusta tietojärjestelmään. Oy REHAU Ab, Teknobulevardi 3-5, VANTAA, Finland. Tel helsinki@rehau.com, REHAU E51700 FI
