1 Johdinsiteet ja kiinnitystarvikkeet Johdinsiteet erikoiskäyttöihin 1.2 PEEK-johdinside ulkopuolisella hammastuksella PEEK-johdinsiteen käyttölämpötila-alue on -55 C C. Tuote kestää erinomaisesti kemikaaleja, happoja ja gammasäteilyä sekä hyvin hankausta. Johdinsiteellä on suuri 230N minimivetolujuus. Asennettaessa tarvitaan vain 6N läpityöntövoima. Johdinsiteen erikoismuotoilu tarjoaa hyvän paino/vetolujuussuhteen. Lukko-osan rakenne säästää tilaa ja helpottaa asennusta. Johdinsidenauhan ulkopuolinen hammastus ei vaurioita kaapeleiden vaippaa. PEEK-johdinside on suunniteltu lentokoneja puolustusvälineteollisuudelle yhdessä johtavien yrityksien kanssa. Muita käyttökohteita ovat raide-, laivanrakennus- ja ajoneuvoteollisuus. Johdinside soveltuu käytettäväksi matalissa ja korkeissa lämpötiloissa. Lukko-osan muotoilun ansiosta tilantarve on pieni. Lisätietoja materiaalista sivulla 20. Polyeetterieetteriketoni (PEEK) Käyttölämpötila -55 C C n UL94 V0 min. Ø (N) Väri PT2A 145 3,4 1, PEEK Harmaa (GY) MK7, MK7P Huom! Hyväksynnät eivät välttämättä koske kaikkia taulukossa olevia tuotteita. Lisätietoja hyväksynnöistä osassa 7. 65

2 1.2 Johdinsiteet ja kiinnitystarvikkeet Johdinsiteet erikoiskäyttöihin SpeedyTie Johdinside on helppo käyttää ja avata. Johdinsiteen loppuosa voidaan pujottaa silmukan läpi. Avattavia johdinsiteitä käytetään kohteissa missä tarvitaan tilapäistä kiinnitystä. Johdinside on oiva apuväline mm. sähkö- ja LVI-asennuksissa. Patentoitu lukko-osa. Helppo ja nopea asentaa. SpeedyTie Vaivaton ja varma tapa niputtaa putkia ja kaapeleita. Johdinsiteen loppuosa pujotetaan lukko-osan silmukan läpi. Oiva apuväline asennuksissa. Min. vetolujuus (N) Väri Pakkaus RTT750HR Keltainen (YE), Punainen (RD)* PA RTT750HR Keltainen (YE), Punainen (RD)* PA RTT750HR Musta (BK), Musta (BK)* PA66HIR(S) 5 * Lukitusliipaisin Polyamidi 6.6 (PA66) Käyttölämpötila -40 C C (+105 C, 500 h) n UL94 V2 Polyamidi 6.6 (PA66HIR(S)) Käyttölämpötila -40 C C (+105 C, 500 h) n UL94 HB 66

3 Johdinsiteet ja kiinnitystarvikkeet Johdinsiteet erikoiskäyttöihin 1.2 MCT50L HACCP (Hazard Analysis Critical Control Point) järjestelmän käyttö yleistyy elintarviketeollisuudessa. HACCP- järjestelmän on kehittänyt Codex Alimentarius of the world health organisaatio joka vaatii erittäin tarkkoja turvallisuustoimia ja systemaattisia riskianalyysejä. Johdinsidettä metalliseoksella voidaan käyttää osana HACCP prosesissa. Johdinsiteen sininen väri on helppo tunnistaa, tämä helpottaa työympäristön puhtaana pysymisen. Johdinsiteet metalliseoksella on erityisesti suunniteltu elintarvike- ja lääketeollisuudelle. Valmistusprosessissa lisätään metallihiukkasia materiaaliin. Metalli-ilmaisimet tunnistavat jo pienen palan tätä johdinsidettä joten se voidaan asentaa näihin ympäristöolosuhteisiin. MCT50L- metalliseoksella. MCT50L Polyamidi 6.6 metallihiukkasilla Väri Sininen (BU) Käyttölämpötila -40 C C (+105 C, 500 h) Turvallinen tuotantoympäristö MCT50L johdinsiteellä. (N) MCT30R 150 3, MCT50R 200 4, MCT50L 390 4, *HACCP= (Hazard Analysis Critical Control Point). Tämä toimintatapa on luotu tunnistamaan ja eliminoimaan potentiaaliset riskit elintarviketeollisuudessa. Riskejä joita ei voi eliminoida on kontrolloituja siten, että kuluttajat ovat turvattuja. Nämä kontrollit tunnetaan nimellä Critical Control Points (CCP). 67

4 1.2 Johdinsiteet ja kiinnitystarvikkeet Johdinsiteet erikoiskäyttöihin KR-sarja Johdinsiteen sileä pinta estää kaapelin vaurioitumisen esimerkiksi tärinässä. Patentoitu erikoislukkorakenne mahdollistaa luotettavan 360 sidonnan. KR-johdinsidesarjaa toimitetaan sekä määrämittaisena ja rullatavarana. Järjestelmä on suunniteltu kestämään erittäin suuria rasituksia. KR-sarjaa käytetään kaapeleiden ja letkujen kiinnittämiseen. KR-sarja on osoittautunut luotettavaksi tärinäkohteissa. KR-sarja Polyamidi 6.6 (PA66) Väri Luonnon (NA), Musta (BK) Käyttölämpötila -40 C C (+105 C, 500 h) n UL94 V2 Polyamidi 6.6 lämpöstabiloitu (PA66HS) Väri Luonnon (NA), Musta (BK) Käyttölämpötila -40 C C (+145 C, 500 h) n UL94 V2 Patentoitu lukko-osa (ei lukittu). Polyamidi 6.6 UV-stabiloitu (PA66W) Väri Musta (BK) Käyttölämpötila -40 C C (+105 C, 500 h) n UL94 V2 Johdinside on lukittu. 68

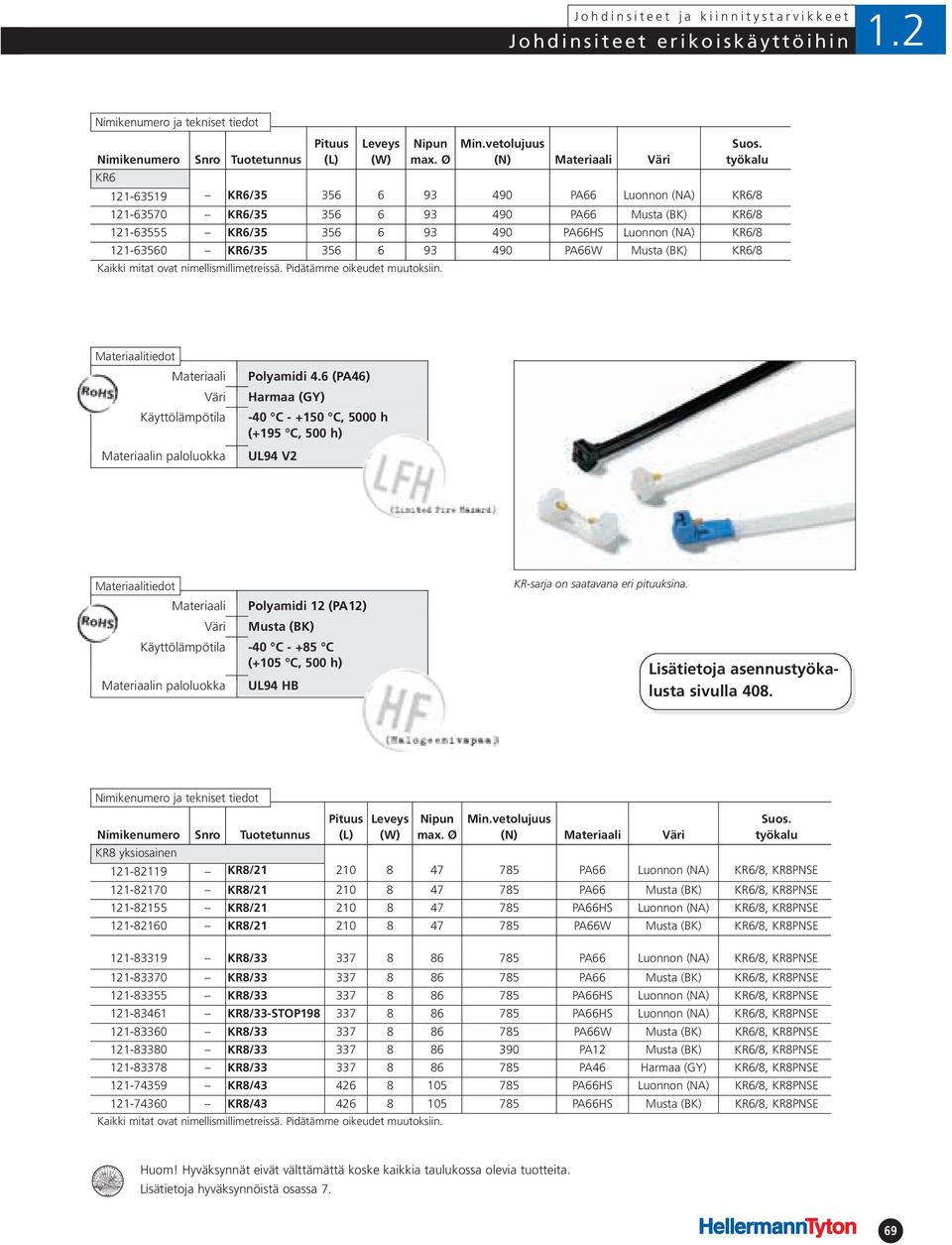

5 Johdinsiteet ja kiinnitystarvikkeet Johdinsiteet erikoiskäyttöihin 1.2 KR6 (N) Väri KR6/ PA66 Luonnon (NA) KR6/ KR6/ PA66 Musta (BK) KR6/ KR6/ PA66HS Luonnon (NA) KR6/ KR6/ PA66W Musta (BK) KR6/8 Väri Käyttölämpötila n Polyamidi 4.6 (PA46) Harmaa (GY) -40 C C, 5000 h (+195 C, 500 h) UL94 V2 Väri Polyamidi 12 (PA12) Musta (BK) Käyttölämpötila -40 C C (+105 C, 500 h) n UL94 HB KR-sarja on saatavana eri pituuksina. Lisätietoja asennussta sivulla 408. KR8 yksiosainen (N) Väri KR8/ PA66 Luonnon (NA) KR6/8, KR8PNSE KR8/ PA66 Musta (BK) KR6/8, KR8PNSE KR8/ PA66HS Luonnon (NA) KR6/8, KR8PNSE KR8/ PA66W Musta (BK) KR6/8, KR8PNSE KR8/ PA66 Luonnon (NA) KR6/8, KR8PNSE KR8/ PA66 Musta (BK) KR6/8, KR8PNSE KR8/ PA66HS Luonnon (NA) KR6/8, KR8PNSE KR8/33-STOP PA66HS Luonnon (NA) KR6/8, KR8PNSE KR8/ PA66W Musta (BK) KR6/8, KR8PNSE KR8/ PA12 Musta (BK) KR6/8, KR8PNSE KR8/ PA46 Harmaa (GY) KR6/8, KR8PNSE KR8/ PA66HS Luonnon (NA) KR6/8, KR8PNSE KR8/ PA66HS Musta (BK) KR6/8, KR8PNSE Huom! Hyväksynnät eivät välttämättä koske kaikkia taulukossa olevia tuotteita. Lisätietoja hyväksynnöistä osassa 7. 69

6 1.2 Johdinsiteet ja kiinnitystarvikkeet Johdinsiteet erikoiskäyttöihin (N) Väri KR8 ultraäänihitsattu lukko KR8/ PA66 Luonnon (NA) KR6/8, KR8PNSE KR8/ PA66HS Luonnon (NA) KR6/8, KR8PNSE KR8/ PA66W Musta (BK) KR6/8, KR8PNSE KR8/ PA66 Luonnon (NA) KR6/8, KR8PNSE KR8/ PA66W Musta (BK) KR6/8, KR8PNSE KR8/ PA66 Luonnon (NA) KR6/8, KR8PNSE KR8/ PA66W Musta (BK) KR6/8, KR8PNSE KR8/ PA66 Luonnon (NA) KR6/8, KR8PNSE KR8/ PA66W Musta (BK) KR6/8, KR8PNSE KR8/ PA66 Luonnon (NA) KR6/8, KR8PNSE KR8/ PA66W Musta (BK) KR6/8, KR8PNSE KR8/ PA66HS Luonnon (NA) KR6/8, KR8PNSE KR8/ PA66W Musta (BK) KR6/8, KR8PNSE KR8/ PA66 Luonnon (NA) KR6/8, KR8PNSE KR8/ PA66 Luonnon (NA) KR6/8, KR8PNSE KR8S1-metritavarana Polyamidi 6.6 (PA66) Väri Luonnon (NA), Musta (BK) Käyttölämpötila -40 C C (+105 C, 500 h) n UL94 V2 KR8C5-lukko-osa Polyamidi 6.6 lämpöstabiloitu (PA66HS) Väri Luonnon (NA), Musta (BK) Käyttölämpötila -40 C C (+145 C, 500 h) n UL94 V2 Polyamidi 6.6 UV-stabiloitu (PA66W) Väri Musta (BK) Käyttölämpötila -40 C C (+105 C, 500 h) n UL94 V2 (N) Väri KR8C KR8/C5 38,0 11,7 PA66 Luonnon (NA) KR6/ KR8/C5 38,0 11,7 PA66W Musta (BK) KR6/ KR8/C5 38,0 11,7 PA66HS Luonnon (NA) KR6/8 KR8S KR8/S1 50 m 8,0 785 PA66 Luonnon (NA) KR6/ KR8/S1 50 m 8,0 785 PA66W Musta (BK) KR6/ KR8/S1 50 m 8,0 720 PA66HS Luonnon (NA) KR6/8 70

7 Johdinsiteet ja kiinnitystarvikkeet Johdinsiteet erikoiskäyttöihin 1.2 EL-TY-sarja Johdinsidesarja on valmistettu UV-säteilyn kestävästä Aceatal-materiaalista (POM). Sarja koostuu johdinsidenauhasta, välilevyistä ja lukko-osasta. Lukko-osassa on teräskieli. Nimikenumero ja kuvaus: = EL-TY-sarja = Lukko-osa = Välilevy Näillä johdinsiteillä kiinnitetään kaapeleita ja suojaletkuja joilla on suuri Ø. Tyypillisiä käyttökohteita ovat teollisuuslaitokset ja rakennustyömaat sekä liikennelaitokset. EL-TY sopii eri kokoisille nipuille. Läpiviennit EL-Ty johdinsiteelle Lisätietoja asennusista sivulla 404. Välilevy. Lukko-osa ylhäältä Lukko-osa sivulta Johdinsidenauha Lukko-osa edestä Lukko-osa Polyasetaali (POM), Teräs lukituskieli, UV-stabiloitu Johdinside Polyasetaali (POM), UV-stabiloitu Välilevy Polypropyleeni (PP), UV-stabiloitu Väri Musta (BK) Käyttölämpötila -40 C C n UL94 HB (N) Pakkaus Väri EL-TY-Setti m nauha ja 30 lukko-osaa POM Musta (BK) MK9HT Lukko-osat POM Musta (BK) MK9HT Välilevyt 50 PP Musta (BK) - 71

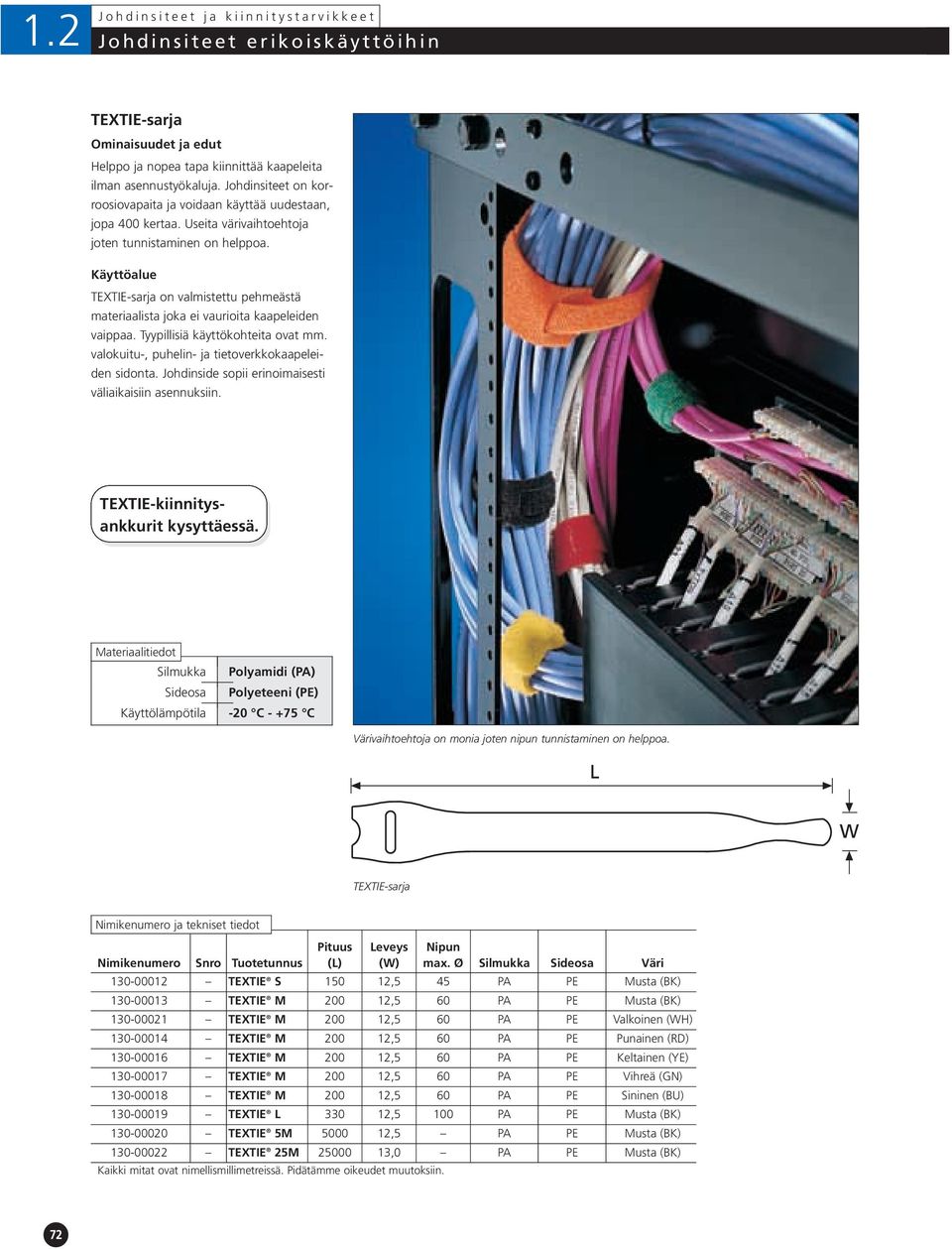

8 1.2 Johdinsiteet ja kiinnitystarvikkeet Johdinsiteet erikoiskäyttöihin TEXTIE-sarja Helppo ja nopea tapa kiinnittää kaapeleita ilman asennusja. Johdinsiteet on korroosiovapaita ja voidaan käyttää uudestaan, jopa 400 kertaa. Useita värivaihtoehtoja joten tunnistaminen on helppoa. TEXTIE-sarja on valmistettu pehmeästä materiaalista joka ei vaurioita kaapeleiden vaippaa. Tyypillisiä käyttökohteita ovat mm. valokuitu-, puhelin- ja tietoverkkokaapeleiden sidonta. Johdinside sopii erinoimaisesti väliaikaisiin asennuksiin. TEXTIE-kiinnitysankkurit kysyttäessä. Silmukka Polyamidi (PA) Sideosa Polyeteeni (PE) Käyttölämpötila -20 C C Värivaihtoehtoja on monia joten nipun tunnistaminen on helppoa. TEXTIE-sarja Silmukka Sideosa Väri TEXTIE S ,5 45 PA PE Musta (BK) TEXTIE M ,5 60 PA PE Musta (BK) TEXTIE M ,5 60 PA PE Valkoinen (WH) TEXTIE M ,5 60 PA PE Punainen (RD) TEXTIE M ,5 60 PA PE Keltainen (YE) TEXTIE M ,5 60 PA PE Vihreä (GN) TEXTIE M ,5 60 PA PE Sininen (BU) TEXTIE L ,5 100 PA PE Musta (BK) TEXTIE 5M ,5 PA PE Musta (BK) TEXTIE 25M ,0 PA PE Musta (BK) 72

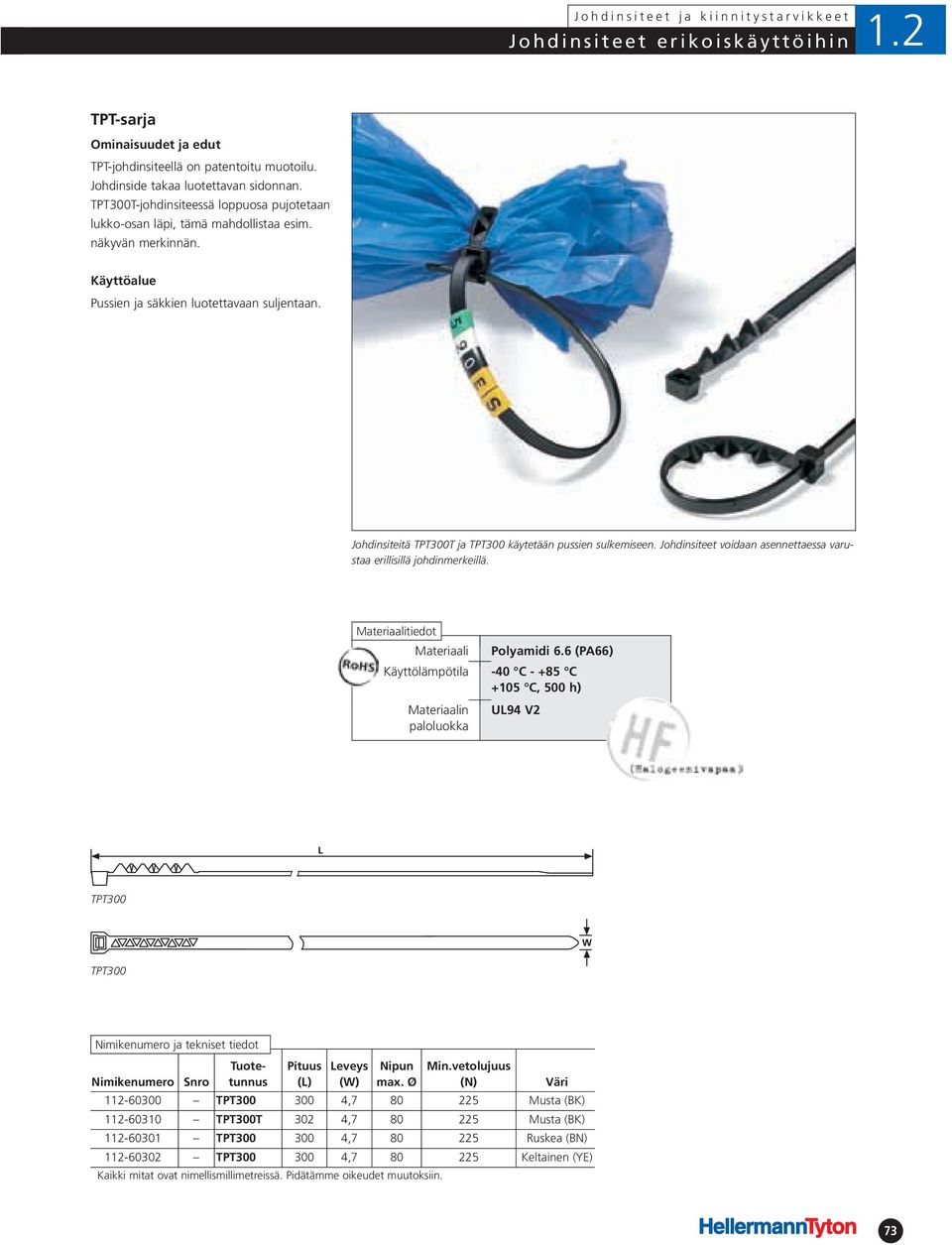

9 Johdinsiteet ja kiinnitystarvikkeet Johdinsiteet erikoiskäyttöihin 1.2 TPT-sarja TPT-johdinsiteellä on patentoitu muotoilu. Johdinside takaa luotettavan sidonnan. TPT300T-johdinsiteessä loppuosa pujotetaan lukko-osan läpi, tämä mahdollistaa esim. näkyvän merkinnän. Pussien ja säkkien luotettavaan suljentaan. Johdinsiteitä TPT300T ja TPT300 käytetään pussien sulkemiseen. Johdinsiteet voidaan asennettaessa varustaa erillisillä johdinmerkeillä. Polyamidi 6.6 (PA66) Käyttölämpötila -40 C C +105 C, 500 h) n UL94 V2 TPT300 TPT300 Nimikenumero Snro Tuotetunnus (N) TPT , Musta (BK) TPT300T 302 4, Musta (BK) TPT , Ruskea (BN) TPT , Keltainen (YE) Väri 73

10 1.2 Johdinsiteet ja kiinnitystarvikkeet Johdinsiteet erikoiskäyttöihin TAS-johdinside ripustusvaijeriasennukseen TAS-johdinside on varustettu välipalalla joka erottaa kaapelin ripustusvaijerista. Johdinside on avattava mikä mahdollistaa kaapeleiden lisäämisen ja muutokset. Johdinside on suunniteltu käytettäväksi yhdessä ripustusvaijerin kanssa. Johdinsiteellä kaapelin kiinnitys vaijeriin on helppoa ja nopeaa. Tyypillisiä käyttökohteita ovat metro- ja juna-asemat. Kaapeleiden kiinnitys ripustusvaijeriin TAS-johdinsiteellä. TAS-sarja Soveltuu asennettavaksi maanalaisiin käyttökohteisiin. Koodi MK3SP 1 MK3PNSP2, MK7P 2 MK7 3 MK7HT 4 MK20 5 MK6 6 MK6PN 7 MK9 8 MK9HT 9 MK21 10 Johdinside Polyamidi 6.6 joustava (PA66HIR) Käyttölämpötila -40 C C (+105 C, 500 h) n Välilevy UL94 HB Käyttölämpötila -20 C C n Polypropyleeni (PP), UV-stabiloitu UL94 HB Lisätietoja asennusista sivulla 388. (N) Väri TAS100R , Musta (BK) PA66HIR 8, TAS100M , Musta (BK) PA66HIR 8, TAS100L , Musta (BK) PA66HIR 8, 9 74

11 Johdinsiteet ja kiinnitystarvikkeet Johdinsiteet erikoiskäyttöihin 1.2 CTF-johdinside CTF-johdinside on suunniteltu käytettäväksi kaapeleiden kiinnitämiseen kaapelihyllyihin ja kouruihin. CTF-johdinside asennetaan kaapelihyllyn reikään tämän jälkeen sidotaan kaapelit paikoilleen. CTF-johdinside valikoima. Polyamidi 6.6 (PA66) Käyttölämpötila -40 C C (+105 C, 500 h) n UL94 V2 Johdinsiteen toimintaperiaate. CTF-johdinside asennettu kaapelikouruun. (N) Väri CTF ,6 535 PA66 Musta (BK) CTF ,6 535 PA66 Luonnon (NA) CTF ,6 535 PA66 Musta (BK) CTF ,6 535 PA66 Luonnon (NA) CTF , PA66 Musta (BK) CTF , PA66 Luonnon (NA)

12 1.2 Johdinsiteet ja kiinnitystarvikkeet Johdinsiteet erikoiskäyttöihin CT- ja BHT-sarja Johdinsidenauha on valmistettu sisä- ja ulkopuolisella hammastuksella. Johdinside on helppo asentaa myös ahtaissa käyttöolosuhteissa. BHT-sarja on varustettu pyöreällä lukko-osalla. CT-sarjassa on neliskulmainen lukko-osa. Johdinside kiristetään asennuslla jonka jälkeen se asettuu paikoilleen. Johdinside asennetaan reijän läpi ja lukitaan. Tyypilliset käyttökohteet ovat erilaiset paneeliasennukset. Johdinside soveltuu käytettäväksi myös kone- ja laiteasennuksissa sekä runkokiinnitykseen. Kaapeleiden kiinnitys BHT375-johdinsiteellä. Polyamidi 6.6 lämpöstabiloitu (PA66HS) Käyttölämpötila -40 C C (+145 C, 500 h) n UL94 V2 Keskitetty (N) Väri BHT , PA66HS Musta (BK) BHT , PA66HS Musta (BK) 6 10 Ei keskitetty BHT203M 200 7, PA66HS Musta (BK) BHT375M 375 7, PA66HS Musta (BK) CT , PA66HS Musta (BK) CT , PA66HS Musta (BK) LHT , PA66 Musta (BK) DE , PA66HS Musta (BK)

13 Johdinsiteet ja kiinnitystarvikkeet Johdinsiteet erikoiskäyttöihin 1.2 Ominaisuudet SS304 ja SS316 teräkselle Teräsjohdinsiteet, M-sarja Kemialliset ominaisuudet* Käyttölämpötila n Käyttölämpötila SS304-teräs Hyvä kemiallinen kestävyys Korroosionkestävä Säänkestävä Ei magneettinen Kestää useita agressiivisia kemikaaleja -80 C C halogeenivapaa SS316-teräs Hyvä kemiallinen kestävyys Korroosionkestävä Säänkestävä Ei magneettinen Kestää useita agressiivisia kemikaaleja, liuottimia ja happoja. -80 C C halogeenivapaa Johdinside Pinnoite SS316-teräs Polyesteri-pinnoitteella Hyvä kemiallinen kestävyys Korroosionkestävä Säänkestävä Ei magneettinen Kestää useita agressiivisia kemikaaleja, liuottimia ja happoja. -80 C C halogeenivapaa -50 C C SS316-teräs PA11-pinnoitteella Hyvä kemiallinen kestävyys Korroosionkestävä Säänkestävä Ei magneettinen Kestää useita agressiivisia kemikaaleja, liuottimia ja happoja. -80 C C halogeenivapaa UL94V0-40 C C * Annetut arvot ovat suuntaa antavia ohjearvoja. Katso lisätietoja materiaalitaulukosta. Paljaita teräsjohdinsiteitä voidaan käyttää jopa +538 C asti. 77

14 1.2 Johdinsiteet ja kiinnitystarvikkeet Johdinsiteet erikoiskäyttöihin AMTS-teräsjohdinsiteiden sidontajärjestelmä Sidontajärjestelmän avulla raskaat ja suuret kaapeliniput sidotaan luotettavasti. Järjestelmä tarjoaa jopa 30% ajansäästön verrattuna teräsnauhaan ja erilliseen lukkoosaan. AMTS-teräsjohdinsiteet kestävät jopa 70G voiman ja läpäisevät ankarimmat iskutestit. Järjestelmä on suunniteltu käytettäväksi HellermannTyton AMTS-terässiteiden kanssa. Teräsjohdinsiteet toimitetaan määrämittaisena. Lisätarvikkeena ohjelmassa suojaprofiili joka estää ohutvaippaisten kaapeleiden vaurioitumista. AMTS on helppokäyttöinen ja takaa luotettavan sidonnan. Asennusn avulla teräsjohdinsiteen sidonta-aika on lyhyt. Järjestelmä mahdollistaa luotettavan sidonnan vaativissa käyttökohteissa. Tyyppillisiä käyttökohteita ovat mm. raide-, laiva- ja puolustusvälineteollisuus. Tulipalon sattuessa teräsjohdinside on kestävä ja palamaton. Laivateollisuus. AMTS-järjestelmä sisältää asennusn ja asennusalustan. Tehon lähde Akku Sykliaika 30s Paino (kg) 1,4 Liikuteltava Nimikenumero Snro Tuotetunnus AMTS2005 Kit sisältää: Asennusalustan Akkukäyttöisen asennusn Kaksi akkua Akun latauslaitteen Käyttöohjeen CD:llä Lisätarvikkeet: Suojakotelo ja vyö 78

15 Johdinsiteet ja kiinnitystarvikkeet Johdinsiteet erikoiskäyttöihin 1.2 AMTS-teräsjohdinsiteet Toimituspituudet: 500, 600, 800, 1000 ja 1500 mm Yksi leveys: 16 mm paksuus 0,4mm, saatavana myös 0,75 mm. Ohjelmassa myös kaksoisjohdinsiteitä LFPC163-suojanauha saatavana 1 m tai 25 m pituisena AMT-sarjan johdinsiteitä käytetään erittäin vaativissa käyttöolosuhteissa. Lukkorakenteen ansiosta sidonta on kestävä myös tärinäkohteissa. Tyypillisiä käyttökohteita ovat raskas-, laiva- ja raideteollisuus. AMT-johdinsiteet. AMT-johdinside SS316-teräs Käyttölämpötila -80 C C n palamaton Asennettu AMT-johdinside. Paksuus (T) (N) AMT5L16SB , SS316 AMTS AMT6L16SB , SS316 AMTS AMT8L16SB , SS316 AMTS AMT10L16SB , SS316 AMTS AMT15L16SB , SS316 AMTS AMT5H16SB , SS316 AMTS AMT6H16SB , SS316 AMTS AMT8H16SB , SS316 AMTS AMT10H16SB , SS316 AMTS AMT15H16SB , SS316 AMTS 79

16 1.2 Johdinsiteet ja kiinnitystarvikkeet Johdinsiteet erikoiskäyttöihin MBT-sarjan teräsjohdinsiteet MBT-sarjassa on patentointu lukitusjärjestelmä. Sarjassa on portaaton kiristysmahdollisuus koko sidenauhan pituudelta. MBT-sarjaa valmistetaan sekä SS304 (RST)- ja SS316 (HST)-teräksestä. SS316-teräksestä ohjelmassa myös pinnoitettu sarja. MBT-sarjan käyttölämpötila on -80 C C (ei pinnoite). MBT-sarjan johdinsiteitä käytetään erittäin vaativissa olosuhteissa. Tyypillisiä käyttökohteita ovat raskas-, laiva- ja kemianteollisuus sekä kohteet missä paloturvallisuus on erittäin tärkeä. Palon sattuessa sidonta on pysyvä ja kaapelit pysyvät paikoillaan. MBT-pinnoitettu. MBTXH-pinnoitettu. SS304 (N) MBT5SS 127 4, SS304 MK9SST MBT8SS 201 4, SS304 MK9SST MBT14SS 362 4, SS304 MK9SST MBT20SS 521 4, SS304 MK9SST MBT27SS 681 4, SS304 MK9SST MBT33SS 838 4, SS304 MK9SST MBT8HS 201 7, SS304 MK9SST MBT14HS 362 7, SS304 MK9SST MBT20HS 521 7, SS304 MK9SST MBT27HS 681 7, SS304 MK9SST MBT33HS 838 7, SS304 MK9SST MBT14XHS , SS304 MK9SST MBT20XHS , SS304 MK9SST MBT27XHS , SS304 MK9SST MBT33XHS , SS304 MK9SST SS316 MBT-pinnoitettu MBT5S 127 4, SS316 MK9SST MBT8S 201 4, SS316 MK9SST MBT14S 362 4, SS316 MK9SST MBT20S 521 4, SS316 MK9SST MBT27S 681 4, SS316 MK9SST MBT33S 838 4, SS316 MK9SST MBT8H 201 7, SS316 MK9SST MBT14H 362 7, SS316 MK9SST MBT20H 521 7, SS316 MK9SST MBT27H 681 7, SS316 MK9SST MBT33H 838 7, SS316 MK9SST MBT14XH , SS316 MK9SST MBT20XH , SS316 MK9SST MBT27XH , SS316 MK9SST MBT33XH , SS316 MK9SST Huom! Hyväksynnät eivät välttämättä koske kaikkia taulukossa olevia tuotteita. Lisätietoja hyväksynnöistä osassa 7. 80

17 Johdinsiteet ja kiinnitystarvikkeet Johdinsiteet erikoiskäyttöihin 1.2 MBT-sarjan teräsjohdinsiteet Teräksen materiaalitiedot sivulla 77. MBT-pinnoitettu. MBTXH-pinnoitettu. MBTXH-pinnoitettu MBT puoliksi pinnoitettu (N) MBT5SC 127 4, SS316, PA11 MK9SST MBT8SC 201 4, SS316, PA11 MK9SST MBT14SC 362 4, SS316, PA11 MK9SST MBT20SC 521 4, SS316, PA11 MK9SST MBT27SC 681 4, SS316, PA11 MK9SST MBT33SC 838 4, SS316, PA11 MK9SST MBT8HC 201 7, SS316, PA11 MK9SST MBT14HC 362 7, SS316, PA11 MK9SST MBT20HC 521 7, SS316, PA11 MK9SST MBT27HC 681 7, SS316, PA11 MK9SST MBT33HC 838 7, SS316, PA11 MK9SST MBT14XHC , SS316, PA11 MK9SST MBT20XHC , SS316, PA11 MK9SST MBT27XHC , SS316, PA11 MK9SST MBT33XHC , SS316, PA11 MK9SST MBT pinnoitettu MBT5SFC 127 4, SS316, SP MK9SST MBT8SFC 201 4, SS316, SP MK9SST MBT14SFC 362 4, SS316, SP MK9SST MBT20SFC 521 4, SS316, SP MK9SST MBT27SFC 681 4, SS316, SP MK9SST MBT33SFC 838 4, SS316, SP MK9SST MBT8HFC 201 7, SS316, SP MK9SST MBT14HFC 362 7, SS316, SP MK9SST MBT20HFC 521 7, SS316, SP MK9SST MBT27HFC 681 7, SS316, SP MK9SST MBT33HFC 838 7, SS316, SP MK9SST MBT14XHFC , SS316, SP MK9SST MBT20XHFC , SS316, SP MK9SST MBT27XHFC , SS316, SP MK9SST MBT33XHFC , SS316, SP MK9SST 81

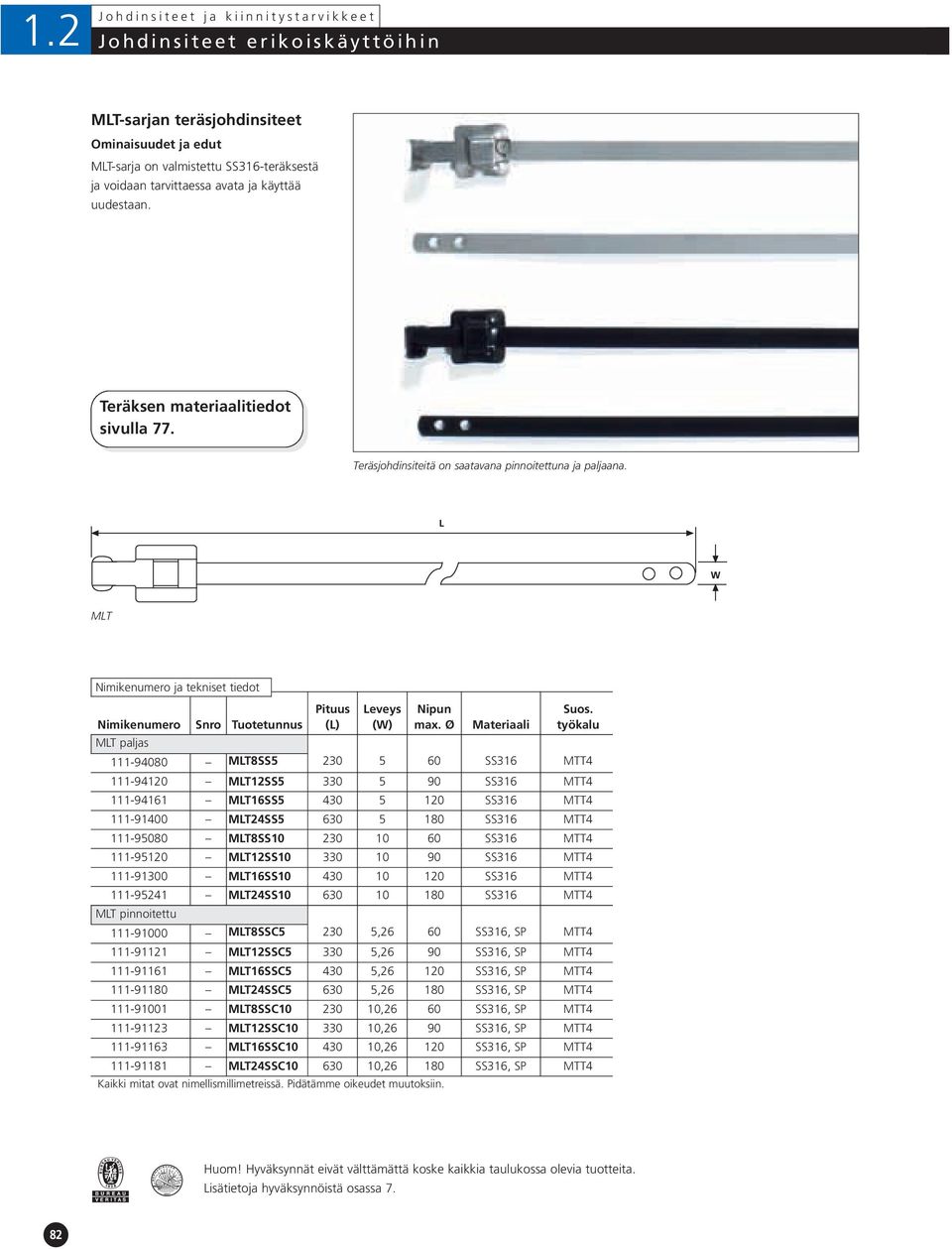

18 1.2 Johdinsiteet ja kiinnitystarvikkeet Johdinsiteet erikoiskäyttöihin MLT-sarjan teräsjohdinsiteet MLT-sarja on valmistettu SS316-teräksestä ja voidaan tarvittaessa avata ja käyttää uudestaan. Teräksen materiaalitiedot sivulla 77. Teräsjohdinsiteitä on saatavana pinnoitettuna ja paljaana. MLT MLT paljas MLT8SS SS316 MTT MLT12SS SS316 MTT MLT16SS SS316 MTT MLT24SS SS316 MTT MLT8SS SS316 MTT MLT12SS SS316 MTT MLT16SS SS316 MTT MLT24SS SS316 MTT4 MLT pinnoitettu MLT8SSC ,26 60 SS316, SP MTT MLT12SSC ,26 90 SS316, SP MTT MLT16SSC , SS316, SP MTT MLT24SSC , SS316, SP MTT MLT8SSC ,26 60 SS316, SP MTT MLT12SSC ,26 90 SS316, SP MTT MLT16SSC , SS316, SP MTT MLT24SSC , SS316, SP MTT4 Huom! Hyväksynnät eivät välttämättä koske kaikkia taulukossa olevia tuotteita. Lisätietoja hyväksynnöistä osassa 7. 82

19 Johdinsiteet ja kiinnitystarvikkeet Johdinsiteet erikoiskäyttöihin 1.2 MAT-sarjan teräsjohdinsiteet MAT-sarja toimii hammastusperiaatteella. Johdinsiteet valmistetaan SS316-teräksestä. Teräksen materiaalitiedot sivulla 77. Paljaita teräsjohdinsiteitä voidaan käyttää jopa +538 C asti. MAT MAT paljas (N) MAT8SS , SS316 MTT MAT12SS , SS316 MTT MAT16SS , SS316 MTT MAT24SS , SS316 MTT MAT8SS , SS316 MTT MAT12SS , SS316 MTT MAT16SS , SS316 MTT MAT24SS , SS316 MTT6 MAT pinnoitettu MAT8SSC , SS316, SP MTT MAT12SSC , SS316, SP MTT MAT16SSC , SS316, SP MTT MAT24SSC , SS316, SP MTT MAT8SSC , SS316, SP MTT MAT12SSC , SS316, SP MTT MAT16SSC , SS316, SP MTT MAT24SSC , SS316, SP MTT6 Huom! Hyväksynnät eivät välttämättä koske kaikkia taulukossa olevia tuotteita. Lisätietoja hyväksynnöistä osassa 7. 83

20 1.2 Johdinsiteet ja kiinnitystarvikkeet Johdinsiteet erikoiskäyttöihin LFPC-suojanauha LFPC-suojanauhan materiaali on halogeenivapaa polyolefiini (Flam Temp Index (FTI) 255 C). Suojanauha peittää johdinsiteen sisäpuolen ja sivut. Käytettäessä LFPC-suojanauhaa MBT-sarjan johdinsiteiden kanssa saadaan aikaan erinomainen suoja kulumista ja tärinää vastaan. Yhdistelmää käytetään mm. laivateollisuudessa. Suojanauha toimitetaan 25 m pakkauksessa. Teräsjohdinside MBTXH varustettuna LFPC-suojanauhalla. LFPC Väri Polyolefiini (PO) Musta (BK) Käyttölämpötila -40 C C n Rajoitettu palavuus, matala myrkyllisten kaasujen ja happojen muodostus, pieni savunmuodustus Hyväksynnät London Underground RSE STD 013, DEF STAN (Osa 31) Johdinsiteille LFPC70 MBTS 7, LFPC103 MBTH 10, LFPC150 MBTXH 15, LFPC83 8, LFPC129 12, LFPC132 13, LFPC163 AMT 16,3 n palo-ominaisuudet on testattu laboratorio-olosuhteissa joten tulokset eivät päde kaikissa ympäristöolosuhteissa. Huom! Hyväksynnät eivät välttämättä koske kaikkia taulukossa olevia tuotteita. Lisätietoja hyväksynnöistä osassa 7. 84
