1 Valokuituvalaistus

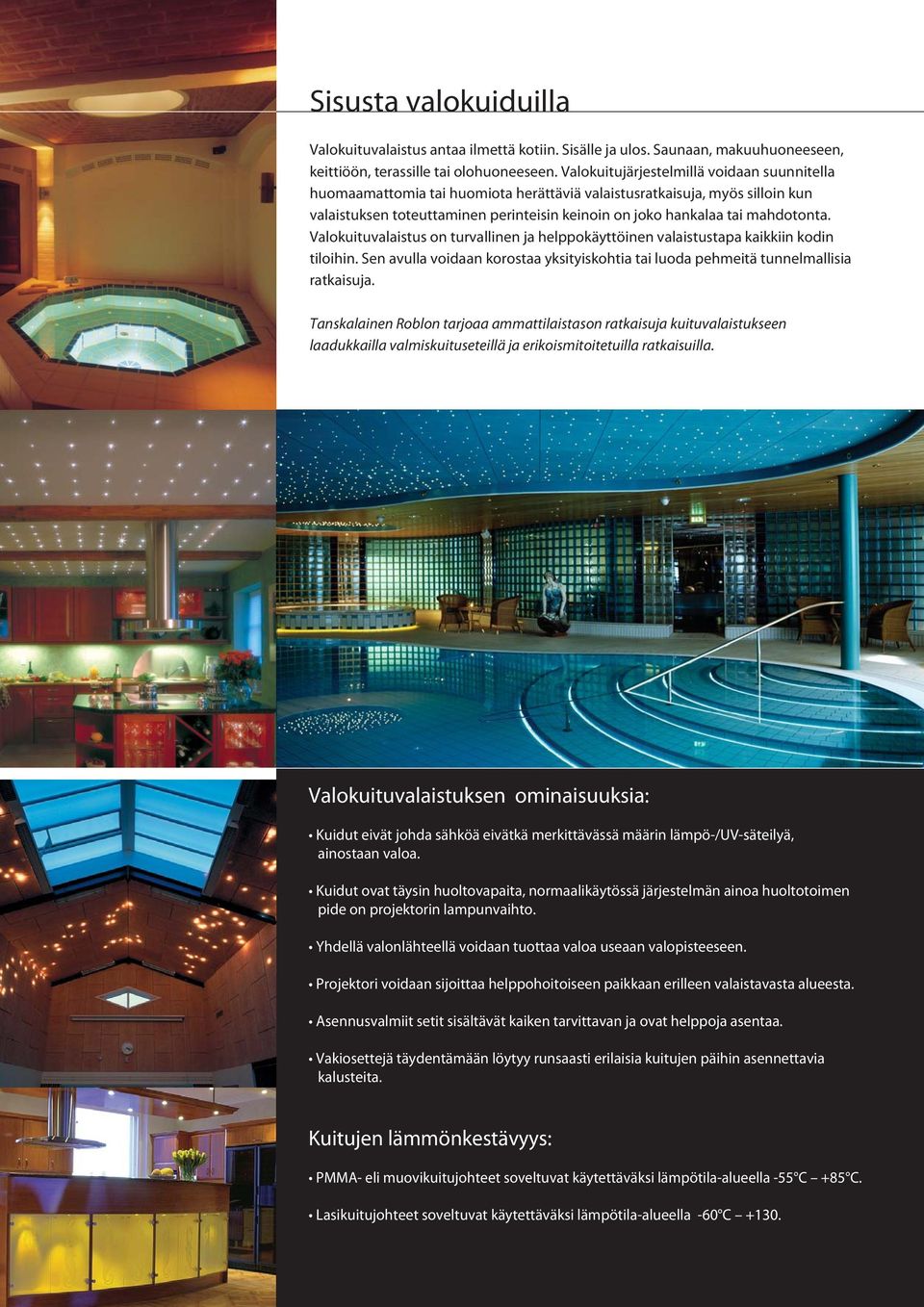

2 Sisusta valokuiduilla Valokuituvalaistus antaa ilmettä kotiin. Sisälle ja ulos. Saunaan, makuuhuonee seen, keittiöön, teras sille tai olohuoneeseen. Valokuitujärjestelmillä voidaan suun nitella huomaamattomia tai huomiota herättäviä valais tusratkaisuja, myös silloin kun valaistuksen toteuttaminen perinteisin keinoin on joko hankalaa tai mahdotonta. Valokuituvalais tus on turvallinen ja helppokäyttöinen valaistustapa kaikkiin kodin tiloihin. Sen avulla voidaan korostaa yksityiskohtia tai luoda pehme itä tunnel mallisia ratkaisuja. Tanska lainen Roblon tarjoaa ammattilaistason ratkaisuja kuituvalaistuk seen laadukkail la valmis kuituseteillä ja erikoismitoitetuilla ratkaisuilla. Valokuituvalaistuksen ominaisuuksia: Kuidut eivät johda sähköä eivätkä merkittävässä määrin lämpö-/uv-säteilyä, ainostaan valoa. Kuidut ovat täysin huoltovapaita, normaalikäytössä järjestelmän ainoa huoltotoimen pide on projektorin lampunvaihto. Yhdellä valonlähteellä voidaan tuottaa valoa useaan valopisteeseen. Projektori voidaan sijoittaa helppohoitoiseen paikkaan erilleen valaistavasta alueesta. Asennusvalmiit setit sisältävät kaiken tarvittavan ja ovat helppoja asentaa. Vakiosettejä täydentämään löytyy runsaasti erilaisia kuitujen päihin asennettavia kalusteita. Kuitujen lämmönkestävyys: PMMA- eli muovikuitujohteet soveltuvat käytettäväksi lämpötila-alueella -55 C +85 C. Lasikuitujohteet soveltuvat käytettäväksi lämpötila-alueella -60 C +130.

3 Erikoismitoitetut ratkaisut Käyttökohteiden ja sovellusten määrää rajoittaa ainoastaan mielikuvitus Roblonilla on laaja vakiomallisto sekä muovi- että lasikuiduista valmistettuja kuitusarjoja. Myös eri koisratkaisut on mahdollista toteuttaa helposti ja nopeasti. Erikoismittaisia kuituja tarvitaan esim. silloin kun projektori jou du taan sijoittamaan normaalia kauemmaksi valais tavasta tilasta. Tai jos taivaalle tarvitaan enemmän tähtiä, Rob lo n voi valmistaa kuitunippuja jopa tuhan nelle tähti pisteelle. Saunaan voidaan luoda kuiduilla mielen kiintoisia efektejä esim. valaisemalla kiukaan höyryt tai tekemällä kiukaan taakse projektorin pyörivän värikiekon avulla halutun värinen loimu efekti. Muovikuiduilla, kristallikalusteilla ja efektikiekolli silla projektoreilla voidaan toteuttaa esim. suurten tilojen välkkyvät tähtitaivaat. Uima-allastiloissa voidaan altaissa käyttää IP68 -kotelointiluokan kalusteita, altaitten porras askelmat voidaan valaista sivustasäteilevällä late raali kuiduilla jne. Pienet suihkutilat (suihkukaapit) voidaan valais ta koristeellisesti lukui silla ohuilla muovikuiduilla. Samaan nippuun voidaan lisätä koko suihkuhuone tilaa varten paksumpia valojohteita riit tävän valaistusvoimakkuuden aikaan saamiseksi. Vaativampiin kohteisiin voimme tehdä myös tietokone avusteista valaistuslaskentaa. Edustajamme ja myyjämme auttavat suunnitte lemaan juuri teille sopivan ratkaisun. Lataa Roblonin Lux Calculator -ohjelma osoitteesta:

4 Saunasetit Turvallinen ja näyttävä valaistusratkaisu Saunat ovat merkittävä lasikuitujen sovellusalue. Kuiduilla valo voidaan viedä helposti paikkoihin, joihin tavallisia valaisimia olisi vaikea tai mahdoton sijoittaa, kuten esim. lauderakenteisiin. Valokuitusarjan asentaminen on helppoa ja sen tarvitsema huolto rajoittuu projektorin lampunvaihtoon. Kuitujen avulla saadaan saunaan helposti useita valopisteitä, jolloin valo jakautuu tasaisesti. Linssikalusteella on mahdollisuus rajata valo vain kiukaan päälle, jolloin löylyhöyryt saadaan kauniisti esiin. Tyyppi Projektori Kuitunippu Kalusteet Saunasetti 1 FL W ( ) 6 kpl 2 mm lasikuituja: 2 x 2,0 + 2 x 2,5 + 2 x 3,0 metriä 5 kpl asennuskaluste Saunasetti 3 FL W ( ) 6 kpl 3 mm lasikuituja: 2 x 3,5 + 2 x 4,0 + 2 x 4,5 metriä (kalustepäätteillä) Tilattava erikseen Saunasetti 4 FL W ( ) 7 kpl 2 mm lasikuituja: 2 x 2,5 + 3 x 3,0 + 2 x 3,5 metriä + 1 kpl 4,5 mm lasikuitu 1 x 3,5 metriä 7 kpl asennuskaluste Saunasetti 6 FL W ( ) 8 kpl 2 mm lasikuituja: 2 x 3,0 + 2 x 4,0 + 2 x 4,5 + 2 x 5,0 metriä Tilattava erikseen; tuote Valokuitusetti 6 FL W ( ) ei puhallinta 6 kpl 2 mm lasikuituja: 1 x 2,5 + 3 x 3,5 + 1 x 4,5 + 1 x 5 metriä 5 kpl asennuskaluste Valokuitusetti 12 FL W ( ) 12 kpl 2 mm lasikuituja: 3 x 2,0 + 2 x 3,0 + 3 x 4,0 + 4 x 5,0 metriä 11 kpl asennuskaluste Valokuitusetti 6B FL W ( ) ei puhallinta 6 kpl 2 mm lasikuituja: 2 x 2,0 + 2 x 2,5 + 2 x 3,0 metriä 5 kpl asennuskaluste Saunasetit LED-projektorilla Tyyppi Projektori Kuitunippu Kalusteet Saunasetti 1 LED FL 2-1 LED 3W ( ) * ilman puhallinta 6 kpl 2 mm lasikuituja: 2 x 2,0 + 2 x 2,5 + 2 x 3,0 metriä 5 kpl asennuskaluste Saunasetti 4 LED FL 2-1 LED 3W ( ) * ilman puhallinta 7 kpl 2 mm lasikuituja: 2 x 2,5 + 3 x 3,0 + 2 x 3,5 metriä + 1 kpl 4,5 mm lasikuitu 1 x 3,5 metriä 7 kpl asennuskaluste * LED projektori: teho 3W, ilman puhallinta, valonväri lämmin valkoinen 3000K, ei sovellu himmennyskäyttöön, elinikä noin tuntia.

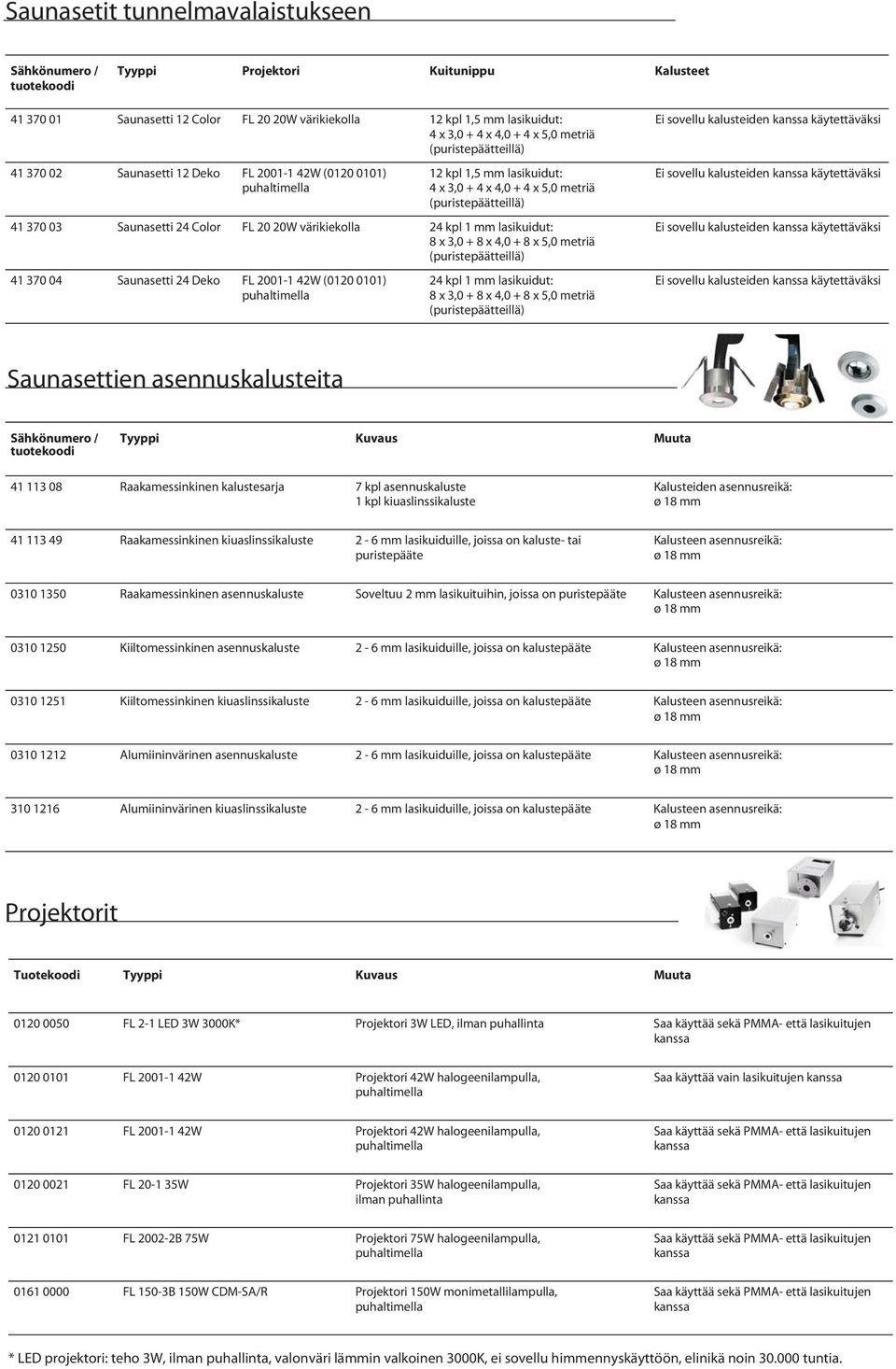

5 Saunasetit tunnelmavalaistukseen Tyyppi Projektori Kuitunippu Kalusteet Saunasetti 12 Color FL 20 20W värikiekolla 12 kpl 1,5 mm lasikuidut: 4 x 3,0 + 4 x 4,0 + 4 x 5,0 metriä Saunasetti 12 Deko FL W ( ) 12 kpl 1,5 mm lasikuidut: 4 x 3,0 + 4 x 4,0 + 4 x 5,0 metriä Saunasetti 24 Color FL 20 20W värikiekolla 24 kpl 1 mm lasikuidut: 8 x 3,0 + 8 x 4,0 + 8 x 5,0 metriä Saunasetti 24 Deko FL W ( ) 24 kpl 1 mm lasikuidut: 8 x 3,0 + 8 x 4,0 + 8 x 5,0 metriä Ei sovellu kalusteiden käytettäväksi Ei sovellu kalusteiden käytettäväksi Ei sovellu kalusteiden käytettäväksi Ei sovellu kalusteiden käytettäväksi Saunasettien asennuskalusteita Tyyppi Kuvaus Muuta Raakamessinkinen kalustesarja 7 kpl asennuskaluste Kalusteiden asennusreikä: Raakamessinkinen kiuaslinssikaluste 2-6 mm lasikuiduille, joissa on kaluste- tai puristepääte Kalusteen asennusreikä: Raakamessinkinen asennuskaluste Soveltuu 2 mm lasikuituihin, joissa on puristepääte Kalusteen asennusreikä: Kiiltomessinkinen asennuskaluste 2-6 mm lasikuiduille, joissa on kalustepääte Kalusteen asennusreikä: Kiiltomessinkinen kiuaslinssikaluste 2-6 mm lasikuiduille, joissa on kalustepääte Kalusteen asennusreikä: Alumiininvärinen asennuskaluste 2-6 mm lasikuiduille, joissa on kalustepääte Kalusteen asennusreikä: Alumiininvärinen kiuaslinssikaluste 2-6 mm lasikuiduille, joissa on kalustepääte Kalusteen asennusreikä: Projektorit Tuotekoodi Tyyppi Kuvaus Muuta FL 2-1 LED 3W 3000K* Projektori 3W LED, ilman puhallinta Saa käyttää sekä PMMA- että lasikuitujen FL W Projektori 42W halogeenilampulla, Saa käyttää vain lasikuitujen FL W Projektori 42W halogeenilampulla, Saa käyttää sekä PMMA- että lasikuitujen FL W Projektori 35W halogeenilampulla, ilman puhallinta Saa käyttää sekä PMMA- että lasikuitujen FL B 75W Projektori 75W halogeenilampulla, Saa käyttää sekä PMMA- että lasikuitujen FL 150-3B 150W CDM-SA/R Projektori 150W monimetallilampulla, Saa käyttää sekä PMMA- että lasikuitujen * LED projektori: teho 3W, ilman puhallinta, valonväri lämmin valkoinen 3000K, ei sovellu himmennyskäyttöön, elinikä noin tuntia.

6 Tähtitaivas- ja muovikuitusetit Tähtitaivasseteillä voit luoda oman tähtikarttasi, juuri sellaisena kuin haluat. Oli toiveesi sitten Otava tai Pikkukarhu niin valikoimasta löytyvät laitteet sen tekemiseksi. Jos projektori varustetaan tuike- tai väri kiekolla, saadaan tähtitaivas eläväksi. Vakioseteistä löytyy runsaasti erilaisia vaihtoehtoja. Vakiosettejä voidaan käyttää esim. suihku- ja pesutilojen tai parvekkeiden ja terassien valaise miseen. Niiden avulla on mahdollista luoda aivan uudenlaisia valaistustunnelmia tavanomaisiin halogeeni- tai loistelamppuratkaisuihin verrattuna. Tyyppi Projektori Kuitunippu Päätteet / kalusteet Tähtitaivas 48 FL W ( ) 48 kpl 1 mm PMMA kuituja: 48 x 2,0 metriä Starpoint päätteet ( ) Tähtitaivas 80 FL W ( ) ilman puhallinta 81 kpl 0,75 mm PMMA kuituja: 54 x 3, x 4,0 metriä Kuoritut kuidun päät Tähtitaivas 76 FL W ( ) 76 kpl 1 mm PMMA kuituja: 38 x 3, x 4,0 metriä Starpoint päätteet ( ) Tähtitaivas 76 värikiekolla FL 75E 75W ( ) 76 kpl 1 mm PMMA kuituja: 38 x 3, x 4,0 metriä Starpoint päätteet ( ) Tähtitaivas 16 FL W ( ) 16 kpl 2 mm PMMA kuituja: 16 x 3,5 metriä Starpoint päätteet ( ) Kylpyhuonesetti 12 FL W ( ) 12 kpl 2 mm PMMA kuituja: 4 x 2,0 + 4 x 3,0 + 4 x 4 metriä (kalustepäätteillä) 12 kpl alumiinin värisiä asennuskalusteita (12 x ) Lamput ja muut varaosat Tyyppi Muuta Projektorihalogeenilamppu Philips 12V 42W 2900K, kanta GZ6,35 Projektorille FL Projektorihalogeenilamppu Philips 12V 75W 3000K, kanta GX5,3 Projektoreille FL 75 & FL B Projektorihalogeenilamppu BLV 35W MR16, kanta GU5,3 Projektorille FL 20-1 (voidaan käyttää myös projektorissa FL ) ETR /12V 60VA elektroninen muuntaja Projektoreille FL & FL ETR /12V 105VA elektroninen muuntaja Projektorille FL B Puhallin 60 x 25 mm 12V DC Varaosapuhallin FL 2001 & FL 2002 projektoreihin

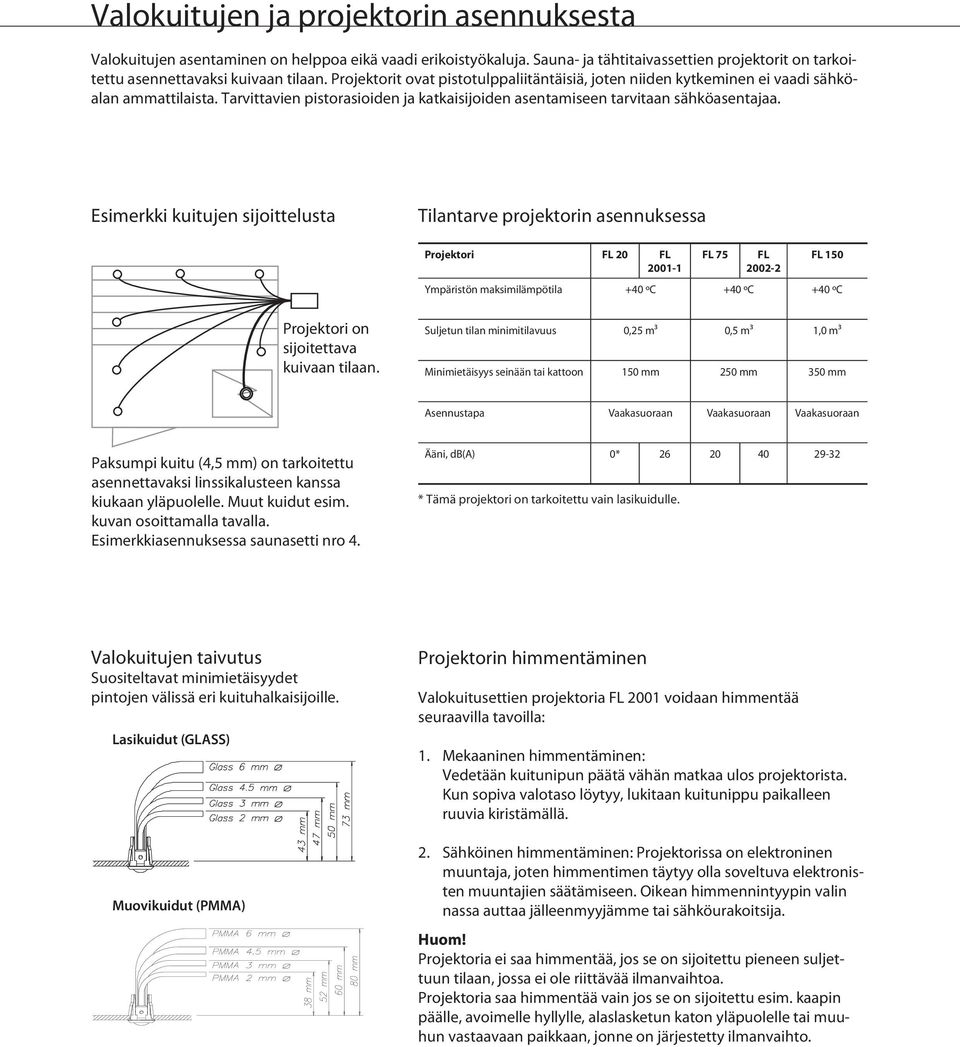

7 Valokuitujen ja projektorin asennuksesta Valokuitujen asentaminen on helppoa eikä vaadi erikoistyökaluja. Sauna- ja tähtitaivassettien projektorit on tarkoitettu asennettavaksi kuivaan tilaan. Projektorit ovat pistotulppa liitän täisiä, joten niiden kytkeminen ei vaadi sähköalan ammattilaista. Tarvittavien pistorasioiden ja katkaisijoiden asentamiseen tarvitaan sähköasentajaa. Esimerkki kuitujen sijoittelusta Tilantarve projektorin asennuksessa Projektori FL 20 FL FL 75 FL FL 150 Ympäristön maksimilämpötila +40 ºC +40 ºC +40 ºC Projektori on sijoitettava kuivaan tilaan. Suljetun tilan minimitilavuus 0,25 m³ 0,5 m³ 1,0 m³ Minimietäisyys seinään tai kattoon 150 mm 250 mm 350 mm Asennustapa Vaakasuoraan Vaakasuoraan Vaakasuoraan Paksumpi kuitu (4,5 mm) on tarkoi tettu asen net tavaksi linssikalusteen kiu kaan ylä puolelle. Muut kuidut esim. kuvan osoittamal la tavalla. Esimerkkiasennuksessa saunasetti nro 4. Ääni, db(a) 0* * Tämä projektori on tarkoitettu vain lasikuidulle. Valokuitujen taivutus Suositeltavat minimietäisyydet pintojen välissä eri kuituhalkaisijoille. Lasikuidut (GLASS) Muovikuidut (PMMA) Projektorin himmentäminen Valokuitusettien projektoria FL 2001 voidaan himmentää seuraavilla tavoilla: 1. Mekaaninen himmentäminen: Vedetään kuitunipun päätä vähän matkaa ulos projektorista. Kun sopiva valotaso löytyy, lukitaan kuitunippu paikalleen ruuvia kiristämällä. 2. Sähköinen himmentäminen: Projektorissa on elektroninen muuntaja, joten himmentimen täytyy olla soveltuva elektronisten muuntajien säätämiseen. Oikean himmennintyypin valin nassa auttaa jälleenmyyjämme tai sähköurakoitsija. Huom! Projektoria ei saa himmentää, jos se on sijoitettu pieneen suljettuun tilaan, jossa ei ole riittävää ilmanvaihtoa. Projektoria saa himmentää vain jos se on sijoitettu esim. kaapin päälle, avoimelle hyllylle, alaslasketun katon yläpuolelle tai muuhun vastaavaan paikkaan, jonne on järjestetty ilmanvaihto.

8 Tähän esitteeseen on valittu tuotteita lähinnä sauna- kylpyhuoneympäristöihin sekä tähtitaivas-sarjoista. Painopiste on ollut tuotteissa joita myydään Suomessa valmiina sarjoina. Tanskalainen Roblon on LED- ja valokuitutuotteiden valmistaja jolla on kokemusta projekteista ympäri maailmaa. Tietoa heidän tuotteistaan ja toteutetuista projekteista löytyy sekä heidän internet-sivuilta että pääluettelosta. Heillä on myös erillisesite LED-tuotteista sekä oppaat museoiden ja myymälöiden vitriinivalaistuksesta. Internet: MAIN CATALOGUE HAUPTKATALOG Maahantuonti: Hedengren yhtiö Lauttasaarentie Helsinki Puh. (09)
