1 PROOFEX veden- ja kaasuneristys

2 SISÄLLYSLUETTELO PROOFEX ENGAGE POLYETEENIKERMI... 1 PROOFEX LM... 4 PROOFEX WG... 7 SUPERCAST PVC TYÖSAUMANAUHAT PROOFEX 3000 KERMI VEDENERISTYKSEEN PROOFEX 3000MR KERMI VEDEN- JA KAASUN ERISTYKSEEN PROOFEX RADON BARRIER -RADONSULKU PROOFEX HYDROMAT -BENTONIITTIMATTO PROOFEX SHEETDRAIN -SALAOJAMATTO PROOFEX CAVITYDRAIN -SALAOJAMATTO

3 Proofex Engage polyeteenikermi Käytetään vesieristeenä ulkopuoliselle vedenpaineelle. Proofex Engage levitetään seinärakenteille seinämuottia vasten ja alapohjalaatan alle tuleva kalvo levitetään laatan tasaisen alusrakenteen (esim. tiivistetty hiekkakerros tai alusbetoni) päälle. Proofex Engagen ulkopinnassa olevan kuviointi tulee betonivalua vasten ja antaa hyvän tartunnan betoniin. Proofex Engageen liittyy varusteita joilla esimerkiksi kulmat, nurkat, läpiviennit ja paalujen kohdat saadaan myös tiiviiksi. Kuva. Esimerkki leikkaus vedenpaineen alaisesta betonirakenteesta, joka on tiivistetty Proofex Engagen järjestelmän tuotteilla. Kuva. Proofex Engage järjestelmän osia. 1

4 Proofex Engage Polyeteenikermi vesieristykseen, joka kiinnittyy mekaanisesti betonivaluun ja pysyy paikoillaan vaikka alusta painuisi. Käyttöalueet Uniikki, patentoitu vesieristyskermi maanalaisten rakenteiden ja perustusten vesieristykseen. Proofex Engage eristää veden, vesihöyryn ja kaasut rakenteiden ulkopuolelle ja suojaa betonia maaperän syövyttäviltä suoloilta ja kemikaaleilta. Edut uniikki verkkojärjestelmä tarttuu pysyvästi betoniin ja pysyy paikoillaan vaikka alustassa tapahtuisi painumia. suojaa metaanilta, radonilta ja CO 2 :lta BRE-raportin 212 mukaisesti BBA-sertifikaatti 03/4042 suojaa betonia maaperän syövyttäviltä suoloilta ja kemikaaleilta helppo levittää - ei tarvitse pohjustusta eikä suojausta ei reagoi vesilammikoihin ennen betonivalua Tuotekuvaus Proofex Engage on uniikki, patentoitu järjestelmä, joka koostuu polyeteenikalvoon kiinnitetystä soluverkosta, johon valettava betoni kiinnittyy muodostaen lujan mekaanisen tartunnan. Proofex Engage -kermin reunassa on tarrakaistale, jonka avulla limityksistä saadaan tiiviit. Ominaisuudet Kuorintalujuus 74 N/50 mm (BS4254*) Saumojen leikkauslujuus (MOAT 27:5.2.2) Tarrareuna 377 N Saumateippi 506 N Lävistyslujuus 600 N (ASTM E154) Metaaninläpäisevyys 1.33E-17 m 2 /s/pa (BS903/A30:1996) CO 2 -läpäisevyys <5.12E-13 m 2 /s/pa (Rilem raportti 12) *) verkkoa vasten valettu betoni 7 vrk. Kuorintalujuus testattu 50 mm/min 20 o C) Asennusohjeet Vaakasuorat pinnat Kermi levitetään tasaiselle alustalle, mieluiten betonipinnalle. Hyvin jyrätty rakeinen täytemaa, jossa on tiivistetty hiekkatasauskerros on myös mahdollinen alusta. Alustalla ei saa olla irtoaineksia eikä teräviä ulokkeita. Seisova vesi on poistettava, jottei vettä pääse limityksiin haittaamaan eristysominaisuuksia. Pystysuorat pinnat Kermi levitetään muoteille tai vierusrakenteisiin. Kermin asennus Leikkaa kermi asennuksen kannalta sopivan mittaiseksi. Rullaa se auki niin, että verkkopinta tulee päällimmäiseksi ja tarkista, että kermi tulee suoraan. Rullaa viereinen kermi auki niin, että se limittyy tarkalleen 75 mm tarrakaistan leveydeltä edellisen kermiin reunaan. Jos levitetään täysiä rullia vierekkäin, on toisen rullan aloituskohta sijoitettava puoliväliin edellistä, niin ettei samalle alueelle tulee liikaa saumakohtia. 2

5 Päätysaumat ja leikatut reunat: puskusaumaa Proofex Engage kermi L-kappaleeseen. Sauman yläpinta voidaan tiivistää lisäksi Proofex LM verkolla vahvistetulla Proofex LM:llä. Tämän lisätiivisteen tulee ulottua 75 mm sauman kummallekin puolelle. Kaikki limitykset ja saumat tulee telata tai painaa muuten tiiviisti vastakkain, niin että kerrokset tarttuvat varmasti tiiviisti toisiinsa. Kylmissä ja kosteissa olosuhteissa tarrapinnan tartuntaa voi parantaa pyyhkimällä se Fosroc Solvent 102:lla. Muottien purku Jos kermi on kiinnitetty purettaviin muotteihin, betonin lujuuden tulee olla vähintään 10 N/mm 2 ennen muottien purkamista. Läpiviennit Putki- ym. läpiviennit Proofex Engagen läpi vaativat erityistoimenpiteitä. Niissä suositellaan käytettäväksi Proofex Top hat -läpivientikappaleita yhdessä Proofex Total Tape ja Nitoseal MS50-tuotteiden kanssa. Lisätietoja: Semtu Oy. Muut Proofex-tuotteet Proofex LM Lastalla levitettävä kaksikomponenttikalvo, jolla tiivistetään hankalia kohteita kuten läpivientejä, paaluhattuja jne. Proofex-kulmapalat 125 mm sisä- ja ulkokulmapalat, valmistettu polyeteenistä ja varustettu 100 mm butyyliliitoskaistaleella. Proofex L-kappale 5 m pituinen 250 mm leveä polyeteenikappale on varustettu kahdella liitoskaistaleella. Sitä käytetään 90 o pituussuuntaansa taivutettuna pysty- ja vaakapinnan saumakohdassa varmistamaan tiiviys. Sillä liitetään myös ulko- ja sisäkulmapalat. Proofex L-kappaleissa on toimitettaessa kummassakin päässä butyylisulkunauha. Jos L-kappale joudutaan katkaisemaan sulkunauha on korvattava Proofex Engage -saumateipillä. Proofex Engage -saumateippi Lujitettu, kaksipuolinen, vedenpitävä teippinauha rullan päiden, reunojen ja kulmapalojen tiivistämiseen. Se on valmistettu lujasta synteettisestä kuitukudoksesta, joka on kyllästetty ja pinnoitettu kummaltakin puolelta butyyliliimalla, joka on suojattu silikonipaperilla. Proofex LM - verkko Lujitettu verkko, jota käytetään yhdessä Proofex LM:n kanssa suurelle kuormitukselle altistuvissa kohdissa (holvit, reunat, putkiläpiviennit). Proofex Top Hat Vesitiivis putkiläpivientikappale, MDPE-muovisuojaputki, jonka sisällä on alumiinifoliokerros. Riittoisuus Proofex Engage Rulla 1.27 m x 30 m x 5 mm Riittoisuus m Proofex Engage-saumateippi Rulla: 200 mm x 10 m x 1.5 mm Proofex LM Pakkaus 28 kg Riittoisuus 7 m 2 (4 mm kerros) Proofex LM -verkko Mitat 100 mm x 50 m (nimellismitta) Proofex Top Hat Halkaisija 100 mm 160 mm 330x330 mm 380x 380 mm Proofex total Tape Mitat 50 mm x 30 m Nitoseal MS 50 Pakkaus 380 ml patruuna/20 kpl pakkaus Varastointi Varastoidaan avaamattomissa alkuperäispakkauksissa vaakatasossa, kuivassa ja viileässä auringonvalolta suojattuna. Proofex Engage -rulla painaa n. 60 kg ja sen nostamiseen tarvitaan vähintään kolme henkilöä. Lisätietoja käyttöturvallisuustiedotteissa. Valmistaja: Fosroc Ltd., Englanti 3

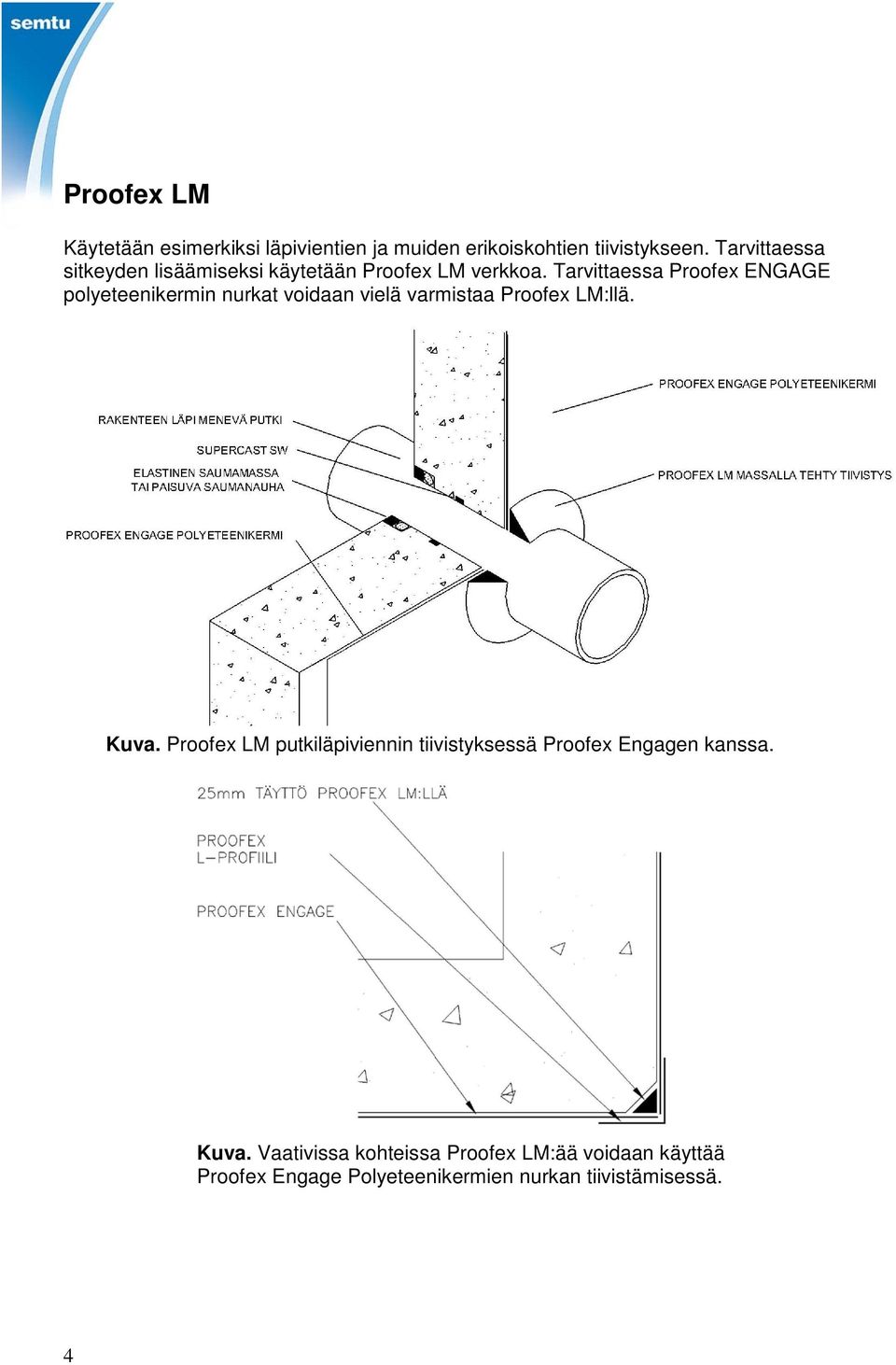

6 Proofex LM Käytetään esimerkiksi läpivientien ja muiden erikoiskohtien tiivistykseen. Tarvittaessa sitkeyden lisäämiseksi käytetään Proofex LM verkkoa. Tarvittaessa Proofex ENGAGE polyeteenikermin nurkat voidaan vielä varmistaa Proofex LM:llä. Kuva. Proofex LM putkiläpiviennin tiivistyksessä Proofex Engagen kanssa. Kuva. Vaativissa kohteissa Proofex LM:ää voidaan käyttää Proofex Engage Polyeteenikermien nurkan tiivistämisessä. 4

7 Proofex LM Kaksikomponenttinen nestemäinen bitumikalvo maanalaisten ja hankalien rakenteiden vedeneristykseen yhdessä muiden Proofex-järjestelmän tuotteiden kanssa. Käyttöalueet ja edut hankalien kohteiden, esim. putkien läpivientien, holvien jne. vedeneristys maanalaisten rakenteiden ulkopuolinen eristys voidaan levittää kostealle pinnalle kestää jopa 7 baarin vedenpaineen saumaton, joustava, pystyy silloittamaan halkeamia helppo levittää lastalla liuotteeton, ympäristöystävällinen, ei haitallista pohjavedelle kestää syövyttävää pohjavettä yhteensopiva muiden Proofex-tuotteiden kanssa. Testattu Nordrhein-Westfalenin materiaalikoestuslaitoksessa DIN osien 4-6 mukaisesti. MPA Dortmund koesertifikaatti nro P Ominaisuudet Koostumus pastamainen (seos) Tiheys n. 1.2 g/cm 3 tuore seos o Käyttöaika n. 90 min. +20 C o Käyttölämpötila C Pohjustus sekoitettu tuote ohennettuna vedellä 1:10 Kuivumisaika 1-3 vrk lämpötilasta, kosteudesta, alustasta ja kerrospaksuudesta riippuen. Tyypillinen kuivumisaika [20 o C, 60 % suht. kosteus 3.3 mm kerros] on n. 24 h. Kestää sadetta 3 h kuluttua [+20 o C/ 65 % suht. kosteus] Kestävyys kestää useita suolaliuoksia, heikkoja happoja ja maaperässä yleensä esiintyviä syövyttäviä aineita Levitysohjeet Alustan esivalmistelu Kaikkien tiivistettävien pintojen tulee olla puhtaita eikä niillä saa olla irtohiukkasia tai muita tartuntaa estäviä aineita. Laastijäämät ja sementtiliima on poistettava. Käsiteltävä alusta voi olla kuiva tai kostea (ei kiiltävän märkä). Vaakapinnoilla ei saa olla seisovaa vettä. Jos pinta on kuiva, se suositellaan kostutettavaksi ruiskuttamalla pinnalle vettä etukäteen. Käsiteltävä pinta on aina pohjustettava ennen varsinaisen eristyskalvon levittämistä. Pohjustusaine tehdään ohentamalla yksi osa Proofex LM (valmiiksi sekoitettuna) 10 osaan puhdasta vettä ja levitetään harjalla. Ensimmäinen kerros Proofex LM:ää voidaan levittää heti pohjustusaineen levittämisen jälkeen. Pinnat, joissa on suuria huokosia, on tasattava Proofex LM:llä kuplien tai rakkuloiden muodostumisen estämiseksi. Tasauskerroksen on annettava kuivua 1-2 h ennen seuraavan kerroksen levittämistä. On suositeltavaa, että ensimmäisen Proofex LM kerroksen annetaan kuivua yön yli ennen seuraavan kerroksen levittämistä. Sekoitus Proofex LM pakkaus sisältää tarkalleen yhteensopivat määrät kahta komponenttia. Jauhekomponentti sekoitetaan huolellisesti nestekomponenttiin hidasnopeuksisella porakonesekoittimella kunnes seoksesta tulee homogeeninen, tasavärinen ja pastamainen massa. 5

8 Levitys lastalla Proofex LM levitetään teräslastalla yhtenä tai kahtena tasaisena kerroksena riippuen maksimikuormituksesta. Halkeilun välttämiseksi levitettyä massaa ei saa enää työstää siinä vaiheessa, kun se alkaa kuivua. Alueille, joihin kohdistuu suuri kuormitus (holvit, reunat ja putkiläpiviennit), on levitettävä kaksi kerrosta. Fosroc suosittelee käytettäväksi Proofex LM -verkkoa, jolloin ensimmäisen ja toisen kerroksen väliin saadaan 10 mm limitys. Käyttölämpötilat Proofex LM:n käyttöaika on vähintään 90 min +20 o C normaalikosteudessa. Korkeat lämpötilat lyhentävät ja matalat pidentävät käyttöaikaa. Vesieristyskerroksen suojaus Rakenne saadaan täyttää vasta kun vesieristyskerrokset ovat täysin kuivuneet. Vältä terävien esineiden osumista kalvoon. Valmis eristyskokonaisuus voidaan suojata tarvittaessa Proofex-suojalevyillä. Proofex LM -kalvoa ei saa jättää säälle alttiiksi pitkäksi aikaa. Kuivunut kalvo on suojattava sään vaikutuksilta (myös auringonvalolta), jos kalvo jää paljaaksi useaksi viikoksi. Proofex LM -kalvoon voidaan liimata sopivat ääni- tai lämpöeristeet tai mekaaniset eristemateriaalit esim. styrox. Käyttöesimerkki Positiivinen vedenpaine max. 1 baari (1 tai 2 kerrosta) Kerrospaksuus (märkä) n. 4.0 mm Riittoisuus n. 5 kg/m2; verkko terävissä kulmissa. Max. 7 baaria (2 kerrosta) Kerrospaksuus Riittoisuus verkko tai ei Pakkaus 28 kg Riittoisuus n. 6.7 mm n. 8 kg/m2 Proofex LM: n. 4-6 kg/m 2 normaalikuormituksessa. N. 8 kg/m 2 kohteissa joissa on seisovaa vettä tai joihin kohdistuu vedenpaine. Proofex LM -primeri n g/m 2 ohentamatonta ainetta pinnan huokoisuudesta riippuen. Varastointi Tuote kestää varastointia 12 kk valmistuspäivästä. Säilytettävä kuivissa sisätiloissa avaamattomassa alkuperäispakkauksessa. Korkeat lämpötilat tai kosteus voivat lyhentää varastointikestävyyden alle 6 kk:een. Käyttöturvallisuus. Lisätiedot käyttöturvallisuustiedotteessa. Valmistaja Fosroc Ltd., Englanti Primeri: ohenna Proofex LM vedellä 1:10 Kosteat olosuhteet, ei vedenpainetta (1 kerros) Kerrospaksuus (märkä) n. 3.3 mm Riittoisuus n. 4 kg/m 2 6

9 Proofex WG Käytetään esimerkiksi paalujen päiden tiivistykseen Proofex-kermeillä tiivistetyissä rakenteissa. Kuva. Paalun kohdalle Proofex kermiin tulevan rei än tiivistys Proofex WG ja LM tuotteilla. 7

10 Proofex WG Vedenpitävä epoksihartsilaasti paalujen päiden tiivistämiseen. Käytetään yhdessä muiden Proofex-tuotteiden kanssa. Käyttöalueet Valettava epoksihartsi, jota käytetään paalujen päiden vedeneristykseen osana Proofexvedeneristysjärjestelmää. Voidaan käyttää myös, jos rakennuksen perustukset joudutaan tekemään kaasupitoiseen maaperään Proofex WG on kolmikomponenttinen järjestelmä, joka koostuu hartsiperusaineesta, nestemäisestä kovettimesta ja erityisesti suhteitetusta neutraalista täyteaineesta. Se soveltuu mm kerrospaksuuksille. Edut kutistumaton; varmistaa hyvän tartunnan koko pintaan täysin vedenpitävä ja yhteensopiva muiden Proofex-tuotteiden kanssa korkea puristus-, veto- ja taivutuslujuus nopea ja helppo levittää, nopea lujuuskehitys Suunnitteluohjeita Jos maaperässä on metaania, rakennus on suunniteltava sen vaatimien ohjeiden mukaisesti. Ominaisuudet Ominaisuudet ovat tyypillisiä kovettuneelle laastille 20 o C:ssa Tiheys 2025 kg/m Puristuslujuus (BS 6319, osa 2 (1983) 6 h (24 o C) 36 N/mm 1 vrk 89 N/mm 3 vrk 93 N/mm 7 vrk 100 N/mm Vetolujuus (BS 6319, osa 7 (1985) 7 vrk 14 N/mm 2 Taivutuslujuus (BS 6319, osa 3, 1990) 7 vrk 32 N/mm 2 Sekanttimoduuli (BS 6319, osa 6, 1984) 13 kn/mm Kemiallinen kestävyys Proofex WG kestää öljyjä, voiteluaineita, rasvoja, useimpia kemikaaleja, heikkoja happoja ja emäksiä, makeaa vettä ja merivettä. Jos on kyse liuottimista tai kemikaalitiivisteistä, on kestävyys tarkistettava Semtun teknisestä neuvonnasta. Esimerkki Proofex WG:llä käsitellystä pyöreästä paaluhatusta 1 Proofex WG 2 Proofex Engage 3 Proofex LM Käyttöaika Ympäristölämpötila vaikuttaa siihen, kuinka kauan seos pysyy juoksevana. Tyypilliset ajat (min) ovat: 10 o C 20 o C 30 o C Proofex WG

11 Kehittää lämpöä Kaikki epoksijärjestelmät kehittävät lämpöä sekoitettaessa. Lämmönkehitys on riippuvainen tilavuuden ja pinnan suhteesta, ympäristölämpötilasta sekä ympäröivien materiaalien massasta ja lämmönjohtavuudesta. Lisätietoja: Semtu Oy. Kaikki työselityksiin merkityt epoksihartsivalut on tehtävä selitykseen merkityllä tuotteella ja noudatettava valmistajan ohjeita. Työssä on käytettävä tehtaalla pakattuja rekisteröidyn valmistajan tuotteita ja varmistettava, että hartsi on yhteensopiva valitun vesieristekalvon kanssa. Kovettuneen laastin 7 vrk lujuusarvojen tulee olla vähintään: puristuslujuus 99 N/mm vetolujuus 13 N/mm taivutuslujuus 31 N/mm Hartsin varastoinnissa, käsittelyssä ja levittämisessä on noudatettava tarkasti valmistajan ohjeita. Levitysohjeet Alustan esivalmistelu Käsiteltävillä pinnoilla ei saa olla öljyä, rasvaa, seisovaa vettä tai irtohiukkasia tai muita tartuntaa estäviä aineita. Betonipinnat on leikattava ehyeen betoniin asti. Kaikki pöly on poistettava ja pulttien reiät ja kiinnikkeiden pesät on puhallettava puhtaaksi. Teräspinnat Kaikki teräspinnat on teräshiekkapuhallettava puhtaaksi ruosteesta ja hilseestä. Puhdistetut pinnat voidaan suojata levittämällä niille Nitoprime 28:aa. Muotit Muotit on tehtävä täysin tiiviiksi, koska Proofex WG on juokseva laasti. Valmistaja Fosroc Ltd., Englanti Sekoitus Tyhjennä kovetinpakkaus hartsiperusaineeseen. Sekoita porakonesekoittimella kunnes seoksesta tulee homogeeninen. Kaada seos l astiaan ja lisää täyteaine. Jatka sekoittamista hidasnopeuksisella porakonesekoittimella 2 minuuttia kunnes laastista tulee tasavärinen. Levitys Proofex WG kaadetaan tasaisesti yhdeltä sivulta, jottei sen alle jää ilmaa. On tärkeää että laasti valuu keskeytyksettä. Varmista ennen työhön ryhtymistä, että laastia on riittävästi ja että seuraava annos ehditään sekoittaa ennen ensimmäisen loppumista. Puhdistus Kaikki työkalut ja varusteet on puhdistettava välittömästi käytön jälkeen Fosroc Solvent 102:lla. Roiskeet on imeytettävä hiekkaan tai sahajauhoon ja hävitettävä paikallisten määräysten mukaisesti. Käyttörajoitukset Levitettäessä Kovettuminen hidastuu, kun lämpötila alenee lähelle 5 o C:ta. Levitystä ei tule aloittaa, jos lämpötila on laskemassa alle 5 o C:een. Jos lämpötila ylittää 20 o C, muista että käyttöaika lyhenee. Käytössä Kovettunut laasti kestää pakkasta ja max. 45 o C käyttölämpötiloja. Pakkaus 16 l sisältää nestemäisen perusaineen ja kovettimen. Varastointi Tuote kestää varastointia 12 kk kuivassa 20 o C:ssa. Käyttöturvallisuus Fosroc Solvent 102 on syttyvä, leimahduspiste 33 o C. Sammutetaan CO 2 :ll a tai vaahdolla Lisätiedot käyttöturvallisuustiedotteessa. 9

12 Supercast PVC työsaumanauhat Supercast työ- ja liikuntasaumanauhoja on kahta tyyppiä: valun keskelle laitettava Hydrofoil ja valun pintaan tuleva Rearquard. Hydrofoil profiileja voidaan käyttää vesitiiviiden betonirakenteiden työ- tai liikuntasaumojen tiivistyksiin. Rearquard profiileja käytetään joko vesitiiviiden betonirakenteiden työ- tai liikuntasaumojen tiivistyksiin tai esim. Proofex kermillä tiivistettyjen betonirakenteiden liikuntasaumojen tiivistykseen. Kuva. Rearquard profiilit tulevat betonirakenteen valun pintaan. Ne sopivat käytettäväksi myös mm. Proofex kermien kanssa. Kuva. Hydrofoil profiilit tulevat betonirakenteen keskelle. 10

13 Supercast PVC työsaumanauhat Valun keskelle ja valun pintaan asennettavat nauhat Käyttöalueet Supercast PVC-työsaumanauhat on suunniteltu paikallavalettavan betonin liikunta- ja työsaumojen tiivistykseen. Tällaisia saumoja on esimerkiksi seuraavanlaisissa rakenteissa: Rakenteet joihin kohdistuu sisäpuolinen vedenpaine altaat, vesitornit ja viemärikaivot padot, tierummut, kanavat ja tulva-aukot uima-altaat nesteenkeräysaltaiden penkereet Rakenteet joihin kohdistuu ulkopuolinen vedenpaine perustukset ja maanalaiset pysäköintitilat tunnelit ja muut maanalaiset käytävät sillan tukirakenteet ja tukimuurit kattojen katerakenteet ja korokkeet Edut laaja profiilivalikoima joka tarkoitukseen täysin jatkuva keskusonteloverkosto vahvistetut, rei'itetyt reunalaipat kiinnitystä varten helppo liittää toisiinsa työmaalla laaja valikoima liitoskappaleita WRC:n hyväksymä käytettäväksi juomaveden kanssa kosketuksiin tulevissa rakenteissa Valikoimaan kuuluu valun keskelle sijoitettavat profiilit: Supercast Hydrofoil ja Supercast XHD Hydrofoil sekä pinnalle asennettavat profiilit: Supercast Rearguard S. Tuotekuvaus Supercast-työsaumanauhat on suulakepuristettu korkealaatuisesta PVC-massasta, joka on erityisen joustavaa ja kestävää. Niitä on saatavana suorina pituuksina tehtaalla valmiiksi tehtyine liitoskappaleineen tai esivalmistettuina profiileina työmaasaumauksen minimoimiseksi. Supercast Hydrofoil -profiilit Keskusonteloprofiileja käytetään liikunta-, kutistumis- ja työsaumoissa. Keskusontelo mahdollistaa rakenteen liikkeet samalla kun sen kuusikulmainen rakenne antaa tasaisen pinnan. Näin saadaan muotti- ja saumatäytteet sopimaan tiukasti paikalleen. Valun keskelle sijoitettavissa Supercast-työsaumanauhoissa on rei'itetty, vahvistettu reunalaippa, jonka avulla ne on helppo kiinnittää surraamalla ympäröivään raudoitukseen. Hydrofoil-profiilit Järeät Hydrofoil-profiilit XHD-profiileiden paksumpi verkko tekee niistä huomattavasti jäykempiä. Jäykistettyä profiilia käytetään kohteissa, joissa valetaan suuria betonimääriä ja kun betonia valetaan korkealta. XHD hydrofoil -profiili Kaikki mitat ovat likimääräisiä Fosrocin valmistustoleranssein. 11

14 Supercast Rearguard S Profiileissa on litteä kulmikas keskusontelo joka siirtää rakenteiden liikkeet liikuntasaumoihin. Keskusontelo muodostaa myös saumatäytteiden tukialustan. Supercast Rearguard S profiilia voidaan käyttää myös kutistumis- ja työsaumoissa. Kaikki Rearguard-profiilit on varustettu naulauslaipalla, jonka reuna on vahvistettu, niin että saadaan varma ja repeämätön kiinnitys. Valun pinnalle asennettava saumanauha Näitä nauhoja käytetään perustus- ja kellarirakenteissa sekä lattialaatoissa sekä pystyettä vaakasaumoissa; sekä sisä- että ulkopuolisen vedenpaineen pinnoilla. Seinärakenteissa pintaan asennetut työsauma-nauhat kestävät ainoastaan asennuspuolelta tulevaa vedenpainetta. Lattialaatan alapinnalla, jossa vedeneriste tukeutuu alusbetoniin tai asennettaessa pystypinnalle pysyvää betonimuottia vasten, ne kestävät kummaltakin puolelta tulevaa vedenpainetta. Standardien vastaavuus Supercast PVC-työsaumanauhat sopivat käytettäviksi juomaveden kanssa kosketuksiin tulevissa rakenteissa. Rearguard S -profiilit Kaikki mitat ovat likimääräisiä Fosrocin valmistustoleranssein. Suunnittelukriteerit Työsaumanauhan leveys ja paksuus valitaan pääasiassa valupaksuuden, raudoitteiden sijainnin, kiviaineksen koon ja valuolosuhteiden mukaan. Yleensä 250 mm nauha sopii 250 ja sitä suuremmille seinämäpaksuuksille mm seinämäpaksuuksiin käytetään 200 mm nauhaa ja alle 200 mm paksuuksiin 150 mm nauhaa. Valun keskelle asennettava saumanauha Nämä saumanauhat asennetaan betonivalun keskelle, jolloin betoni tukee niitä molemmin puolin. Näin ne kestävät veden painetta kummaltakin puolelta. Täten ne soveltuvat rakenteisiin, joihin kohdistuu sisäpuolinen vedenpaine. Ne estävät veden pääsyn ulos säiliöstä sekä pohjaveden tunkeutumisen säiliöön silloin kun se on kuiva. Englannin juomavesitarkastusviraston määräykset 25 (1)b:1989. Vaatimuksia työselitykselle 1. Toimittajan määrittely Kun käytetään Fosrocin Supercast Waterstop -PVC-työsaumanauhoja, kaikki seinä- ja lattiasaumaliitännät on tehtävä Supercastliitoskappaleilla ontelorakenteen jatkuvuuden takaamiseksi. 2. Materiaalivaatimukset PVC-työsaumanauhojen on oltava valmistettu notkistetusta suulakepuristetusta PVCmassasta. Massan tulee täyttää CRD-C selosteen vaatimukset. Sen vetolujuuden tulee olla vähintään 14 MN/m 2 ja murtovenymän vähintään 300 %: Ominaisuudet Profiilit Muoto Väri Hydrostaattinen paine Sauman liike suulakepuristetut kestomuoviprofiilit sininen max. 10 m max. 10 mm Massa (BS 2782 [25 o C]) Vetolujuus min 14 MN/m2 Murtovenymä min. 300 % Kovuus Shore A

15 Asennusohjeet Supercast Hydrofoil Työsaumanauhat on asennettava niin, että ne pysyvät varmasti oikeilla paikoillaan betonivalun aikana. Nauhan ympärillä oleva betoni on tiivistettävä huolellisesti, niin ettei siihen jää huokosia ja onteloita. Raudoitteisiin on jätettävä riittävä väli, jotta tiivistys onnistuu kunnolla. Messinkivahvisteiset kiinnitysreiät on sijoitettu reunapoimujen ulkopuolelle, niin ettei profiilin ympäri muodostu vesireittejä. Supercast Rearguard Maanvaraisissa laatoissa, joissa työsaumanauha tukeutuu alusbetoniin, saumanauhaa ei yleensä tarvitse kiinnittää. Työsaumanauha asetetaan tulevan sauman keskilinjalle. Pystymuottilaudoitukseen työsaumanauha kiinnitetään naulaamalla ulompien naulauslaippojen läpi niin että naulan kannat jäävät koholle ja kiinnittyvät betonivaluun. Näin saumanauha ei siirry pois paikaltaan muottia purettaessa. Kiinnitys pystymuottiin Liitoskappaleet Kullekin saumanauhaprofiilille on saatavana vakioliitoskappaleet. Litteiden vakioliitoskappaleiden haarojen pituus on 230 mm keskilinjasta. Reunaliitoskappaleiden haarojen vakiopituus on 75 mm. Varastointi Varastoidaan avaamattomassa alkuperäispakkauksessa kuivassa ja viileässä, suoralta auringonvalolta suojattuna. Varusteet Liitosjigit 200 mm Supercast Rearguard S 250 mm Supercast Rearguard S 200 mm Supercast Hydrofoil 250 mm Supercast Hydrofoil 250 mm Supercast XHD Hydrofoil Kuumennusterät Saatavana 110 V 220 V ja 350 V teriä. Varoitus: Varmista, että kuumennusterät on maadoitettu kelta/vihreä-johtimella ja että kytkentä on tehty ammattisähköasentajan toimesta. Varoitus: älä upota kuumaa terää veteen tai muuhun nesteeseen. Käyttöturvallisuus Kuumahitsauksessa syntyy kloorivetysumua ja -höyryä. Huolehdittava riittävästä ilmanvaihdosta. Suljetuissa tiloissa on käytettävä koneellista ilmanvaihtoa tai sopivia hengityssuojalaitteita. Lisätietoja käyttöturvallisuustiedotteessa. Ohjeet saumanauhojen liittämiseen työmaalla Supercast-saumanauhat liitetään toisiinsa kuumahitsauslaitteella. Liitettävät päät leikataan suoriksi ja linjataan vastakkain erityisellä jigillä. Nauhan päitä painetaan sen jälkeen kuumennusterää vasten kunnes PVC sulaa yhtenäiseksi. Terä siirretään pois ja painetaan sulaneet päät vielä tiukasti yhteen. PVC muodostaa jäähdyttyään vahvan hitsaussauman. Lisäohjeita saatavilla Fosrocilta. Asennus alhaisissa lämpötiloissa Asennettaessa PVC-työsaumanauhoja alhaisissa lämpötiloissa on niiden asennuksessa noudatettava eritystä huolellisuutta ja ryhdyttävä tarvittaviin erityistoimenpiteisiin, samoin kuin itse betonin valutyössä. Valmistaja: Fosroc Ltd., Englanti 13

16 Menekki Supercast Profiilin leveys Rullan paino Minimisäde Rullan pituus mm kg litteä m reuna m m Hydrofoil Rearguard S XHD Tehtaalla valmiiksi hitsattuja liitoskappaleita Supercast Rearguard S + Hydrofoil ja Rearguard S XHD + Hydrofoil Tehtaalla valmiiksi hitsattuja liitoskappaleita Supercast Hydrofoil ja Supercast XHD Hydrofoil profiileille Tehtaalla valmiiksi hitsattuja liitoskappaleita Supercast Rearguard S profiileille 14

17 Proofex 3000 kermi vedeneristykseen Proofex 3000 kermiä käytetään maanalaisten rakenteiden vesieristykseen. Kuva. Proofex 3000 kermillä eristetty maanalainen rakenne. Huom. työ- ja liikuntasaumojen tiivistys esim. Supercast-PVC-työsaumanauhoilla erillisten detaljien mukaan. 15

18 Proofex 3000 Vedeneristyskermi perustuksiin ja muihin maanalaisiin rakenteisiin Käyttöalueet Itseliimautuva vedeneristyskermi perustuksiin ja muihin maanalaisiin rakenteisiin. Proofex 3000 eristää veden ja höyryt rakenteiden ulkopuolelle ja suojaa betonia maaperän syövyttäviltä suoloilta. Edut ristiinlaminoitu HDPE-kalvo, joka suojaa vaurioitumiselta mittastabiili sitkeä ja joustava, jolla kulmien eristys on helppo tehdä itseliimautuva kermi on nopea ja helppo asentaa ja sen tartunta on luotettava kestää maaperän vesiä, liukenevia sulfaatteja ja klorideja soveltuu perustusten vedeneristykseen Tuotekuvaus Proofex 3000 on kylmänä levitettävä, joustava vedeneristyskermi, jossa on ristiinlaminoitu polymeeribitumimassaa sisältävä HDPE (suurtiheyspolyeteeni) tukikalvo. Jos Proofex 3000 käytetään lattian höyrysulkuna, on varmistuttava siitä, että eristys on jatkuva seinän eristeen ja rakenteen muiden eristyskerrosten kanssa. Mikäli maaperässä epäillään olevan metaania, on suoritettava riittävän kattava maaperätutkimus. Proofex 3000 MR esitteessä on tästä lisätietoja. Ominaisuudet Kermin paksuus 1,5 mm Tartunta pohjustettuun betoniin (ASTM D1000) 4.9 N/mm Vetolujuus (BSEN ) - pitkittäin 215 N/50 mm - poikittain 220 N/50 mm Venymä (BSEN ) - pitkittäin 324 % - poikittain 238 % Vesihöyryn läpäisevyys (BSEN 1931) - höyrytiivis (ISO Vesipainekoe (BSEN 1928) 60 kpa Asennusohjeet Pinnan esivalmistelu Kaikkien betonipintojen tulee olla hierretty tasaisiksi ja muottivalupinnan kolot ja särmät tasattu. Tiilipinnat on saumattava tasaisiksi. Kaikkien pintojen tulee olla puhtaat ja kuivat. Rakenne ei saa olla jäässä eikä pinnalla jäätä. Pohjustus Pystysuorat laattapinnat on pohjustettava Proofex Primerilla. Varmista, että pohjustusainetta tulee pinnan joka kohtaan ja anna kuivua. Pohjusta kerrallaan vain sen kokoinen alue, jolle Proofex 3000 ehditään levittää samana päivänä. Erittäin huokoiset pinnat voivat tarvita useamman pohjustuskerroksen. Kulmarakenteet Mikäli mahdollista, kaikkiin ulkokulmiin tulisi tehdä 25 mm viiste ennen vahvikenauhan asentamista. Käytä kaikissa seinä-lattialiitoksissa Proofexkulmavahvikkeita ja kiinnitä ne Plastisealtiivistemassalla käyttämällä Ø 6 mm suulaketta. Kaikki sisä- ja ulkokulmat on vahvistettava Proofex Engage -saumateipillä. Tai 300 mm leveällä Proofex 3000 nauhalla. Levitys Työskentelylämpötila o C 16

19 Pystysuorat pinnat: Leikkaa Proofex 3000 sopivan pituiseksi, jätä päähän 150 mm limitysvara. Aseta Proofex paikalleen rullaamalla suojapaperia irti takapinnalta ja painamalla samalla tarrapinta vasten pohjustettua pintaa. Aloita seinän yläreunasta ja etene alaspäin irrottamalla suojapaperia vähän kerrallaan. Varmista, että limityksissä ylempi kermi tulee alemman päälle, jottei saumaan pääse vettä. Viileällä säällä suositellaan Proofex 3000 kermin tukemista väliaikaisesti rimoilla. Vaakasuorat pinnat Rullaa Proofex 3000 kermi ensin koko pituudeltaan auki suoraan pitkin alustaan merkittyä linjaa. Rullaa sen jälkeen se puoleen väliin asti takaisin rullalle ja katkaise suojapaperi varovasti vaurioittamatta kermiä. Irrota suojapaperia vähitellen ja rullaa kermi taas auki päähän asti. Tee samoin rullan toiselle päälle ja paina kermi sen jälkeen harjaamalla pintaa vasten mahdollisimman hyvän tartunnan varmistamiseksi. Linjaa seuraava kermirulla tai -vuota pitkin asennettua kermiä vähintään 50 mm levyisellä limityksellä (mikäli muuta ei ole määritetty) ja 150 mm päätylimitysvaralla ja asenna se paikalleen edellisen kermin tavoin. Reunaja päätylimitykset on telattava hyvän tartunnan ja jatkuvuuden varmistamiseksi. Läpiviennit Putki- ym. läpiviennit Proofex 3000:n läpi vaativat erityistoimenpiteitä. Niissä suositellaan käytettäväksi Proofex Top hat -läpivientikappaleita yhdessä Proofex Total Tape ja Nitoseal MS50-tuotteiden kanssa. Suojaus Proofex 3000-kermi on suojattava vaurioitumiselta ja sään vaikutuksilta mahdollisimman pian sen asentamisen jälkeen Proofex-suojalevyllä. Proofex 3000 voidaan peittää myös Proofex- Sheetdrain- matolla, joka suojan lisäksi toimii salaojamattona. Muut Proofex-tuotteet Proofex Suojalevy Bitumikyllästetty levy, jolla suojataan kermejä täytön ja muiden työvaiheiden varalta. Proofex Engage -saumateippi Lujitettu, kaksipuolinen, vedenpitävä teippinauha kaikkien lattia- ja seinäliitosten tiivistämiseen. Se on valmistettu lujasta synteettisestä kuitukudoksesta, joka on kyllästetty ja pinnoitettu kummaltakin puolelta butyyliliimalla, joka on suojattu silikonipaperilla. Proofex Top Hat Vesitiivis putkiläpivientikappale, MDPE-muovisuojaputki, jonka sisällä on alumiinifoliokerros. Proofex-kulmavahvikelistat Seinä-lattialiitoksiin tarkoitetut listat, jotka kiinnitetään Plastiseal-tiivistysmassalla (6 mm suulake). Riittoisuus Proofex 3000MR Rullan mitat Rullan ala Reunalimitykset Päätylimitykset Paino 1 x 20 m 2 20 m min. 50 mm min. 150 mm 25 kg Proofex Primer Riittoisuus 6-8 m 2 /litra Min. käyttölämpötila o yli +5 C o Kuivumisaika 20 C 1-2 tuntia Pakkaukset 5 l ja 25 l astiat Proofex Engage-saumateippi Rulla: 200 mm x 10 m x 1.5 mm Proofex Suojalevy Mitat 1000 x 2000 x 3 mm (2 m 2 ) Varastointi Proofex 3000MR kestää varastointia 12 kk. Se tulee varastoida pystysuorassa 5-40 o C lämpötilassa. Proofex Primer kestää varastointia 24 kk. Se on syttyvä tuote (leimahduspiste >39 o C). Se on säilytettävä eristettynä syttymislähteistä. Sopivat sammutusaineet CO 2 tai vaahto. Älä käytä sammutukseen vesisuihkua. Lisätietoja käyttöturvallisuustiedotteissa. Valmistaja: Fosroc Ltd., Englanti 17

20 Proofex 3000MR kermi veden- ja kaasun eristykseen Proofex 3000MR kermiä käytetään betonirakenteen saamiseksi sekä vesi- että kaasutiiviiksi. Kuva. Proofex 3000 MR kermillä eristetty maanalainen rakenne. 18
