Frisläppt. Öppen. Status. Nej. Nej. Nej. Nej. Nej. Nej. Dokumentnamn G25 TBY Tekniska bestämmelser för ytskydd. Utgåva 2. Reg nr FI

Transkriptio

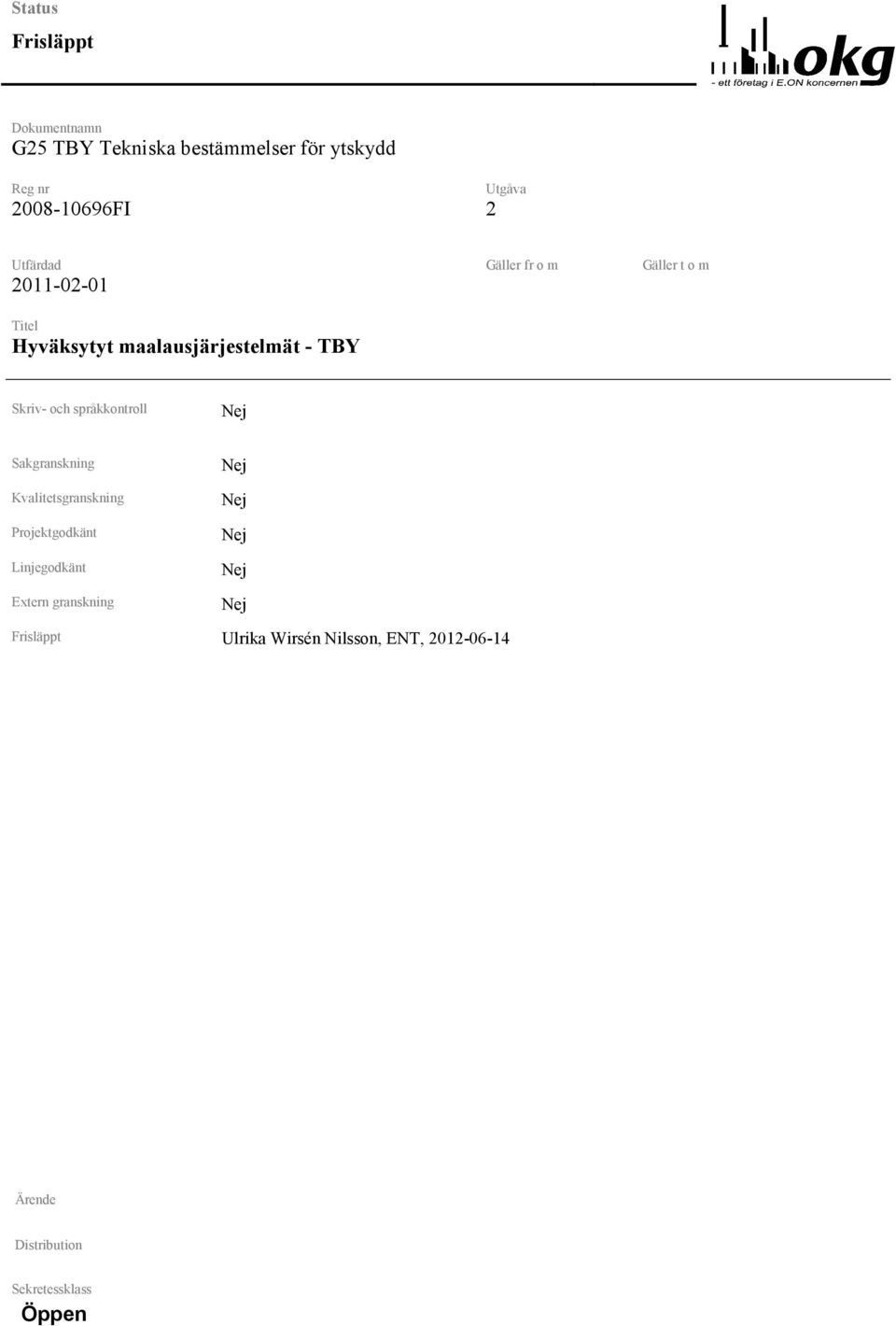

1 Status Frisläppt Dokumentnamn G25 TBY Tekniska bestämmelser för ytskydd Reg nr FI Utgåva 2 Utfärdad Titel Hyväksytyt maalausjärjestelmät - TBY Gäller fr o m Gäller t o m Skriv- och språkkontroll Nej Sakgranskning Kvalitetsgranskning Projektgodkänt Linjegodkänt Extern granskning Nej Nej Nej Nej Nej Frisläppt Ulrika Wirsén Nilsson, ENT, Ärende Distribution Sekretessklass Öppen

2 HYVÄKSYTYT MAALAUS- JÄRJESTELMÄT - TBY Painos 2 Tämä asiakirja on laadittu yhteistyössä ruotsalaisten yhtiöiden Barsebäck Kraft AB:n, Forsmarks Kraft AB:n, OKG AB:n ja Ringhals AB:n, SKB AB sekä suomalaisen Teollisuuden Voima Oyj:n kanssa. Kaikista asiakirjan päivityksistä on sovittava näiden yhtiöiden välisissä neuvotteluissa. Hyväksytty SKB Äspölaboratoriet Karl-Åke Bäckmark OKG AB, Kunnossapitohuolto RAB Kunnossapito - Yhteishuolto Ringhals Rolf Öjersson FKA Tekniikka Rakennustekniikka Lennart Kenndal Teollisuuden Voima Oyj, Rakennustekniikka Johanna Yngve Törnqvist Painos 2 Kari Taivainen

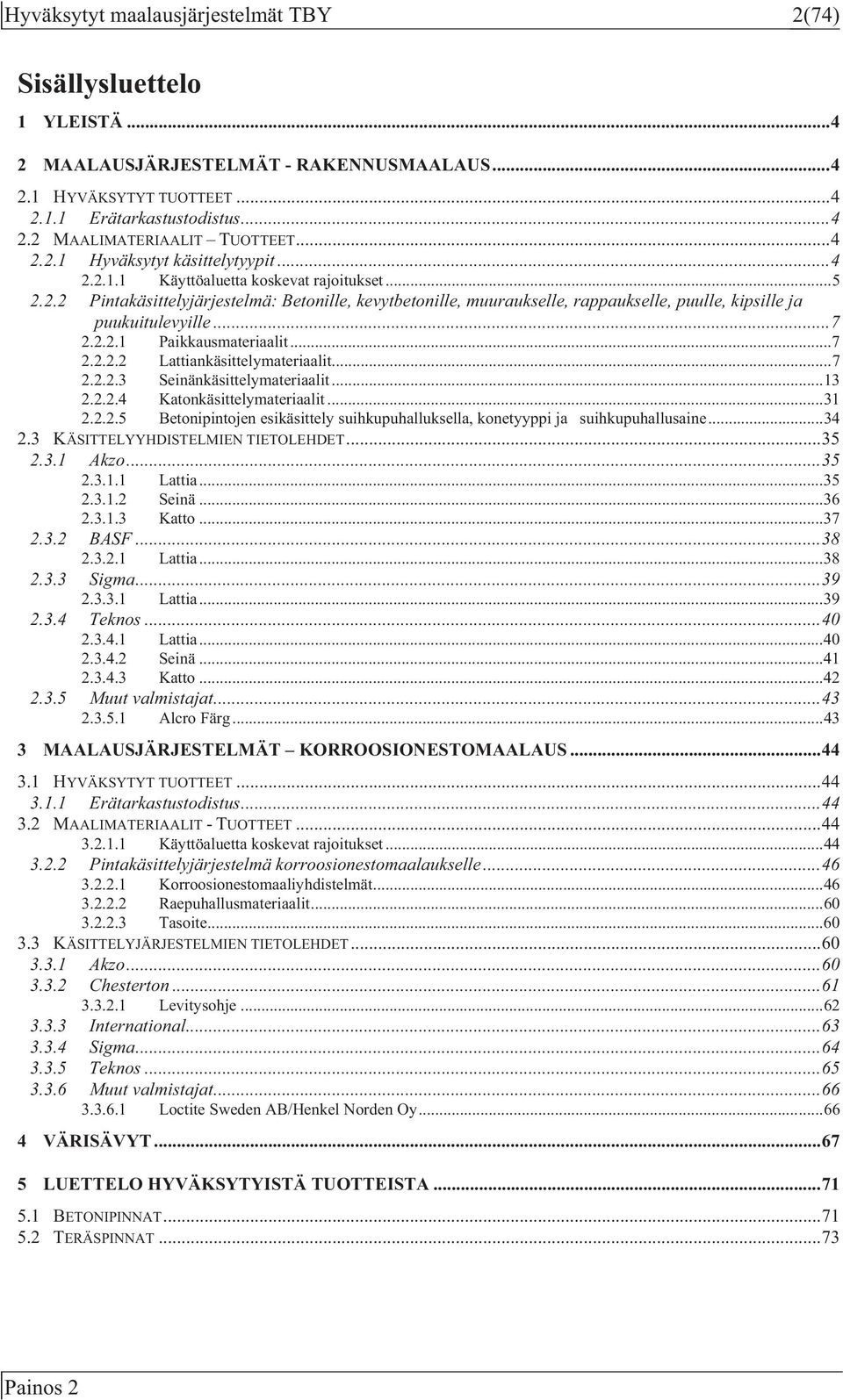

3 Hyväksytyt maalausjärjestelmät TBY 2(74) Sisällysluettelo 1 YLEISTÄ MAALAUSJÄRJESTELMÄT - RAKENNUSMAALAUS HYVÄKSYTYT TUOTTEET Erätarkastustodistus MAALIMATERIAALIT TUOTTEET Hyväksytyt käsittelytyypit Käyttöaluetta koskevat rajoitukset Pintakäsittelyjärjestelmä: Betonille, kevytbetonille, muuraukselle, rappaukselle, puulle, kipsille ja puukuitulevyille Paikkausmateriaalit Lattiankäsittelymateriaalit Seinänkäsittelymateriaalit Katonkäsittelymateriaalit Betonipintojen esikäsittely suihkupuhalluksella, konetyyppi ja suihkupuhallusaine KÄSITTELYYHDISTELMIEN TIETOLEHDET Akzo Lattia Seinä Katto BASF Lattia Sigma Lattia Teknos Lattia Seinä Katto Muut valmistajat Alcro Färg MAALAUSJÄRJESTELMÄT KORROOSIONESTOMAALAUS HYVÄKSYTYT TUOTTEET Erätarkastustodistus MAALIMATERIAALIT - TUOTTEET Käyttöaluetta koskevat rajoitukset Pintakäsittelyjärjestelmä korroosionestomaalaukselle Korroosionestomaaliyhdistelmät Raepuhallusmateriaalit Tasoite KÄSITTELYJÄRJESTELMIEN TIETOLEHDET Akzo Chesterton Levitysohje International Sigma Teknos Muut valmistajat Loctite Sweden AB/Henkel Norden Oy VÄRISÄVYT LUETTELO HYVÄKSYTYISTÄ TUOTTEISTA BETONIPINNAT TERÄSPINNAT Painos 2

4 Hyväksytyt maalausjärjestelmät TBY 3(74) REVISIOLUETTELO PINTAKÄSITTELYN HYVÄKSYTYT MAALAUSJÄRJESTELMÄT Painos Muutoksen syy Muutetut sivut Päiväys 1 - Koko asiakirja Yleinen tarkistus Koko asiakirja Painos 2

5 Hyväksytyt maalausjärjestelmät TBY 4(74) 1 YLEISTÄ Tämä asiakirja on laadittu yhteistyössä ruotsalaisten voimayhtiöiden Barsebäck Kraft AB:n, Forsmarks Kraft AB:n, OKG AB:n ja Ringhals AB:n, SKB AB sekä suomalaisen Teollisuuden Voima Oyj:n kanssa. Asiakirja liittyy TBY-ohjeen lukuihin ja Asiakirjaa "Hyväksytyt maalausjärjestelmät TBY" päivitetään yhteistyössä tämän asiakirjan laadintaan osallistuneiden yhtiöiden välillä ja ainoastaan yhteisissä tilaisuuksissa. Yhteistyön puitteissa toimivan puheenjohtajan on aina hoidettava asiakirjan jakelu ja rekisteröinti. 2 MAALAUSJÄRJESTELMÄT - RAKENNUSMAALAUS 2.1 Hyväksytyt tuotteet Vain TBY-ohjeen vaatimukset täyttäviä maalituotteita saa käyttää. Alla olevat tuotteet ja maalausjärjestelmät on hyväksytty käytettäväksi TBY-:n mukaisesti. Yksittäisiä hyväksyttyjä tuotteita ei saa käyttää toisen valmistajan hyväksytyssä maalausjärjestelmässä Erätarkastustodistus Kyseisten ydinlaitosyhtiöiden rakennusosaan ja prosessiosaan sisältyvien laitosyksiköiden pintakäsittelyyn tarkoitettujen maalitoimitusten mukana on toimitettava maalivalmistajan laatima erätarkastustodistus lomakkeella D.117 Maalivalmistuksen laaduntarkastuspöytäkirja. Maalausurakoitsijan tai maalituotteen tilaajan velvollisuus on vaatia valmistajalta mainittu pöytäkirja ja varmistaa, että toimitus täyttää asetetut vaatimukset. Todentamiseen tarkoitettuja lomakkeita D.117 on TBY:n luvussa Maalimateriaalit Tuotteet Hyväksytyt käsittelytyypit Kohdissa mainitut rakennusmaalausta koskevien käsittelyjärjestelmien materiaalit ovat kyseisten yhtiöiden hyväksymiä. Kohdissa mainitut ruosteenestomaalausta koskevien käsittelyjärjestelmien materiaalit ovat kyseisten yhtiöiden hyväksymiä. Painos 2

6 Hyväksytyt maalausjärjestelmät TBY 5(74) Käsittelyjärjestelmille V17 V41 ja T5 T10 voidaan valita vaihtoehtoisesti muu maalityypiltään tai tuotetyypiltään ja laadultaan teknisesti samanarvoinen maalivalmiste Käyttöaluetta koskevat rajoitukset Alla olevien käsittelyjärjestelmien käyttökohteille on kuitenkin tiettyjä rajoituksia: Käsittelyjärjestelmä Rajoitettu käyttöalue G1- G4 Sigmalta Ei ole hyväksytty maalausluokkaan I. G1 - G7b, G9a - G10a G5b ja G6b G7c Teknokselta Maavaraisten lattioiden osalta on huomioitava kosteusongelmat. Ei ole hyväksytty maalausluokkaan I ja II. Käsittelyjärjestelmää voidaan käyttää olemassa olevien akrylaattimaalattujen lattioiden kunnossapidossa. Teknoksen G7c:tä ei tule käyttää uustuotannossa. G7b, G10a ja G10b Sigmalta Ei ole hyväksytty maalausluokkaan I. G5a, G5b, G6a, G6b G8 G9a Teknokselta Ei ole hyväksytty hätäpoistumisteille. Vaaleita värisävyjä on vältettävä, sillä pintamaali kellastuu hieman. Ei ole hyväksytty maalausluokkaan I ja II. Ei ole hyväksytty juomavesijärjestelmiin. G9a, G9b Ei ole hyväksytty maalausluokkaan I. V5 - V41 Ei ole hyväksytty maalausluokkaan I. V8, V9, V10a, V11, Ei ole hyväksytty maalausluokkaan II. V17 - V41 V9 Akzo Nobel Dekorativilta, Ei ole hyväksytty hätäpoistumisteille, koska tuotteet Sigmalta ja Teknokselta eivät ole paloluokiteltu Pintaluokkaan 1 T1 - T3, T6 - T10 Ulkokaton sisäpuolisessa maalauksessa kattorakenteen on oltava rakenteeltaan nk. tuuletettu. T2 - T10 Ei ole hyväksytty maalausluokkaan I. T4 - T10 Ei ole hyväksytty maalausluokkaan I ja II. Painos 2

7 Hyväksytyt maalausjärjestelmät TBY 6(74) S1 S4, ja S8 Teknokselta Ei ole hyväksytty maalausluokkaan I kuuluviin huonekategorioihin: C, C 1, C 2, C1, C2, C3, D ja E. S1, S8, S21 ja S22 Maalausjärjestelmän käytössä on rajoituksia Internationalilta kunnossapitomaalauksessa, sillä Intercure 200:ta ei voi levittää siveltimellä. S13a ja S13b säiliön S13a Sigma S13a Teknokselta S13b Teknokselta S13c S13d S13e Teknokselta Yleisesti öljyä tai muuta kemikaalia sisältävän tai tankin kanssa käytettäessä pysyvyys on tarkistettava maalinvalmistajalta. Pohja- ja pintamaali ei säilytä värisävyään. Soveltuu käytettäväksi juomavesijärjestelmissä, mutta kunnan ja viranomaisten hyväksyntä puuttuu. Ei ole hyväksytty maalausluokkaan I kuuluviin huonekategorioihin: C, C 1, C 2, C1, C2, C3, D ja E. Ei ole hyväksytty juomavesijärjestelmiin. Ei ole hyväksytty maalausluokkaan I ja II. Soveltuu käytettäväksi juomavesijärjestelmissä, mutta kunnan ja viranomaisten hyväksyntä puuttuu. On hyväksytty käytettäväksi juomavesijärjestelmissä Suomessa. Ei ole hyväksytty maalausluokkaan I ja II. Ei ole hyväksytty maalausluokkaan I ja II. Ei ole hyväksytty maalausluokkaan I ja II. S15, S16 Käyttöalue on hyväksyttävä tapauskohtaisesti. S17, S18 Ei ole hyväksytty maalausluokkaan I ja II. S19 Sigmalta Ei ole hyväksytty maalausluokkaan I ja II. S21, S22 Ei ole hyväksytty maalausluokkaan I eikä maalausluokkaan II kuuluviin huonekategorioihin: C, C 1, C 2, C1, C2, C3, D ja E. S23 Ei ole hyväksytty maalausluokkaan I sekä maalausluokkaan II kuuluviin huonekategorioihin: C, C 1, C 2, C1, C2, C3, D ja E. Tarkoitettu vain maalausluokan II, III ja V hissioviosiin sekä maalausluokan V oviosiin. Painos 2

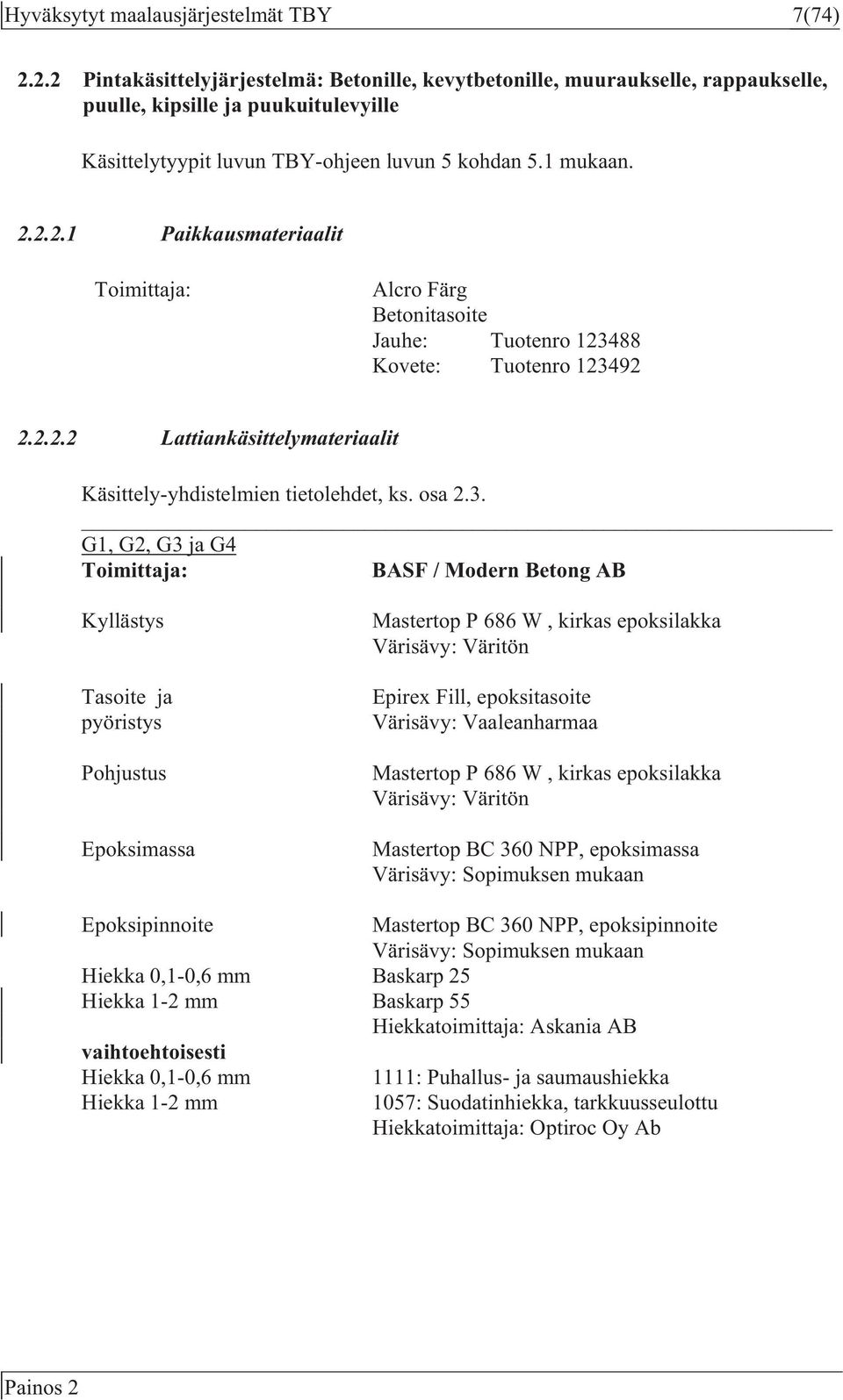

8 Hyväksytyt maalausjärjestelmät TBY 7(74) Pintakäsittelyjärjestelmä: Betonille, kevytbetonille, muuraukselle, rappaukselle, puulle, kipsille ja puukuitulevyille Käsittelytyypit luvun TBY-ohjeen luvun 5 kohdan 5.1 mukaan Paikkausmateriaalit Alcro Färg Betonitasoite Jauhe: Tuotenro Kovete: Tuotenro Lattiankäsittelymateriaalit Käsittely-yhdistelmien tietolehdet, ks. osa 2.3. G1, G2, G3 ja G4 BASF / Modern Betong AB Kyllästys Tasoite ja pyöristys Pohjustus Epoksimassa Mastertop P 686 W, kirkas epoksilakka Värisävy: Väritön Epirex Fill, epoksitasoite Värisävy: Vaaleanharmaa Mastertop P 686 W, kirkas epoksilakka Värisävy: Väritön Mastertop BC 360 NPP, epoksimassa Epoksipinnoite Mastertop BC 360 NPP, epoksipinnoite Hiekka 0,1-0,6 mm Baskarp 25 Hiekka 1-2 mm Baskarp 55 Hiekkatoimittaja: Askania AB vaihtoehtoisesti Hiekka 0,1-0,6 mm Hiekka 1-2 mm 1111: Puhallus- ja saumaushiekka 1057: Suodatinhiekka, tarkkuusseulottu Hiekkatoimittaja: Optiroc Oy Ab Painos 2

9 Hyväksytyt maalausjärjestelmät TBY 8(74) Kyllästys Tasoite ja pyöristys Pohjustus Epoksimassa Epoksipinnoite Sigma Färg AB 8316 Coltura EP Flooring Värisävy: Sigma 911 vaaleanharmaa, tai sopimuksen mukaan 8316 Coltura EP Flooring Tasoite Värisävy: Sigma 911 vaaleanharmaa, tai sopimuksen mukaan 8316 Coltura EP Flooring Värisävy: Sigma 911 vaaleanharmaa, tai sopimuksen mukaan 8316 Coltura EP Flooring 8316 Coltura EP Flooring Hiekka Coltura EP Flooring Filler G5a ja G6a BASF / Modern Betong AB Kyllästys Tasoite ja pyöristys Pohjustus Epoksimassa Epoksipinnoite Värihiutaleet: Mastertop P 686 W, kirkas epoksilakka Värisävy: Väritön Epirex Fill, epoksitasoite Värisävy: Vaaleanharmaa Mastertop P 686 W, kirkas epoksilakka Värisävy: Väritön Mastertop BC 360 NPP epoksimassa Mastertop TC 460 NPP, kirkas epoksilakka Värisävy: Väritön Värihiutaleet sopimuksen mukaan Hiekka 0,1-0,6 mm Baskarp 25 Hiekkatoimittaja: Askania AB vaihtoehtoisesti Hiekka 0,1-0,6 mm 1111: Puhallus- ja saumaushiekka Hiekkatoimittaja: Optiroc Oy Ab Painos 2

10 Hyväksytyt maalausjärjestelmät TBY 9(74) Kyllästys Tasoite ja pyöristys Pohjustus Epoksimassa Epoksipinnoite Sigma Färg AB 8316 Coltura EP Flooring Värisävy: Sigma 911 vaaleanharmaa 8316 Coltura EP Flooring Tasoite Värisävy: Sigma 911 vaaleanharmaa 8316 Coltura EP Flooring Värisävy: Sigma 911 vaaleanharmaa 8316 Coltura EP Flooring 8003 Sigma Klarlack Värisävy: Väritön Värihiutaleet Värihiutaleet sopimuksen mukaan Hiekka 0,1 0,5 mm 8316 Coltura EP Flooring Filler G5b ja G6b BASF / Modern Betong AB Kyllästys Tasoite ja pyöristys Pohjustus Epoksimassa Epoksipinnoite Mastertop P 686 W, kirkas epoksilakka Värisävy: Väritön Epirex Fill, epoksitasoite Värisävy: Vaaleanharmaa Mastertop P 686 W, kirkas epoksilakka Värisävy: Väritön Mastertop BC 360 NPP epoksimassa Mastertop TC 460 NPP, kirkas epoksilakka Värisävy: Väritön Hiekka 0,1-0,6 mm Baskarp 25 Hiekkatoimittaja: Askania AB vaihtoehtoisesti Hiekka 0,1-0,6 mm 1111: Puhallus- ja saumaushiekka Hiekkatoimittaja: Optiroc Oy Ab Liukastumisenestoaine 0,7-1,2 mm Granuscan KG Quality ellei muuta ei ole sovittu Scanmineral Sverige AB, Lindome Painos 2

11 Hyväksytyt maalausjärjestelmät TBY 10(74) Liukastumisenestoaine 0,6-1,2 mm Kyllästys Tasoite ja pyöristys Pohjustus Epoksimassa Epoksipinnoite Hiekka 0,1 0,5 mm Liukastumisenestoaine 0,7-1,2 mm Granucol KG 7 ellei muuta ei ole sovittu Oy Algol Ab Sigma Färg AB 8316 Coltura EP Flooring Värisävy: Sigma 911 vaaleanharmaa 8316 Coltura EP Flooring Tasoite Värisävy: Sigma 911 vaaleanharmaa 8316 Coltura EP Flooring Värisävy: Sigma 911 vaaleanharmaa 8316 Coltura EP Flooring 8003 Sigma klarlack Värisävy: Väritön 8316 Coltura EP Flooring Filler Granuscan KG Quality ellei muuta ei ole sovittu Scanmineral AB, Lindome Liukastumisenestoaine 0,6-1,2 mm Granucol KG 7 ellei muuta ei ole sovittu Oy Algol Ab G7a - G7b BASF / Modern Betong AB Tasoite ja pyöristys Pohja- ja pintamaali Epirex Fill, epoksitasoite Värisävy: Vaaleanharmaa Vaihtoehtoisesti Betonitasoite Jauhe: Tuotenro Kovete: Tuotenro Värisävy: Harmaa Alcro Färg Mastertop 1160 NPP-W Painos 2

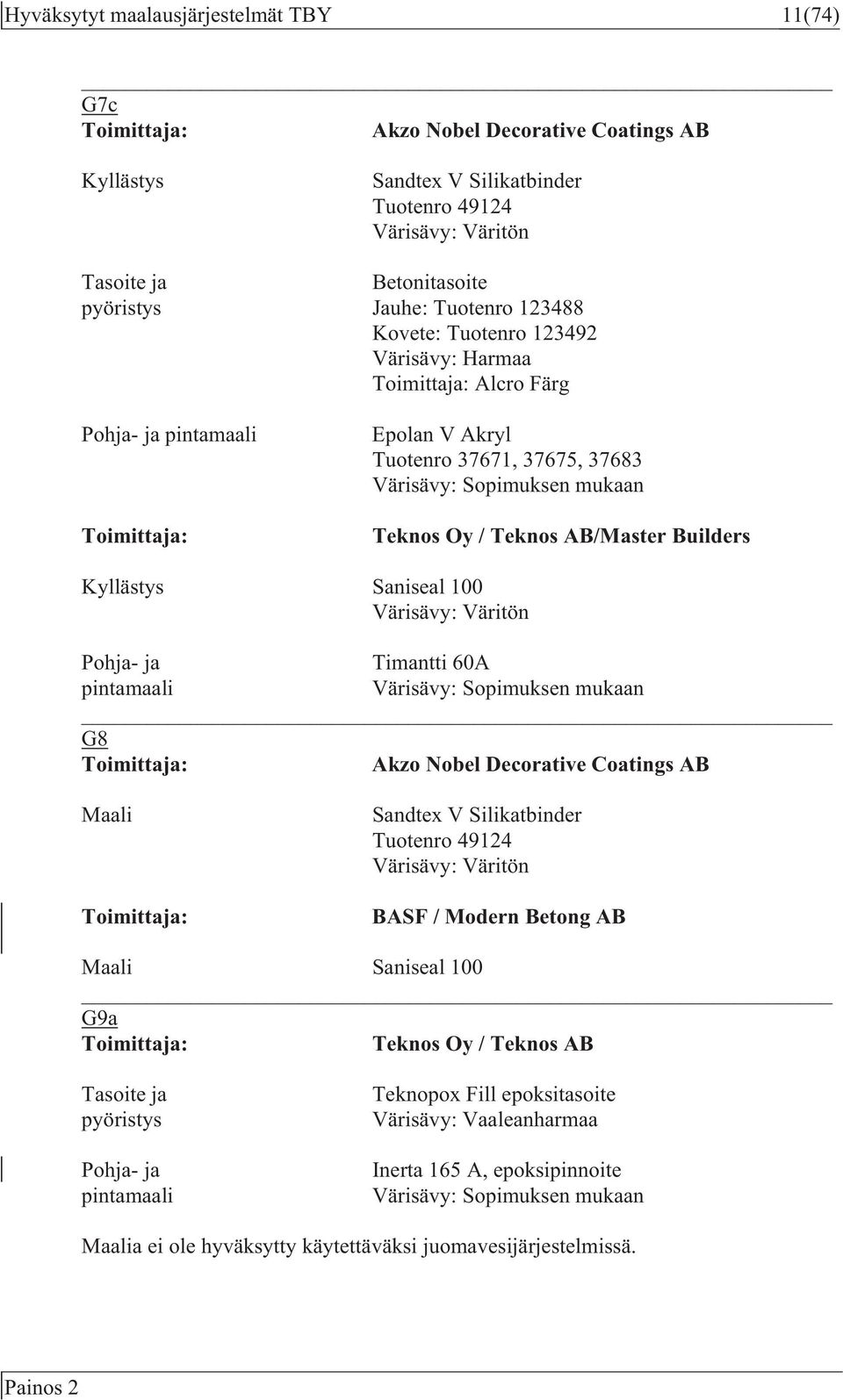

12 Hyväksytyt maalausjärjestelmät TBY 11(74) G7c Akzo Nobel Decorative Coatings AB Kyllästys Sandtex V Silikatbinder Tuotenro Värisävy: Väritön Tasoite ja Betonitasoite pyöristys Jauhe: Tuotenro Kovete: Tuotenro Värisävy: Harmaa Alcro Färg Pohja- ja pintamaali Epolan V Akryl Tuotenro 37671, 37675, Teknos Oy / Teknos AB/Master Builders Kyllästys Saniseal 100 Värisävy: Väritön Pohja- ja Timantti 60A pintamaali G8 Akzo Nobel Decorative Coatings AB Maali Sandtex V Silikatbinder Tuotenro Värisävy: Väritön BASF / Modern Betong AB Maali Saniseal 100 G9a Teknos Oy / Teknos AB Tasoite ja pyöristys Pohja- ja pintamaali Teknopox Fill epoksitasoite Värisävy: Vaaleanharmaa Inerta 165 A, epoksipinnoite Maalia ei ole hyväksytty käytettäväksi juomavesijärjestelmissä. Painos 2

13 Hyväksytyt maalausjärjestelmät TBY 12(74) G9b Teknos Oy / Teknos AB Tasoite ja pyöristys Pohja- ja pintamaali Teknopox Fill epoksitasoite Värisävy: Vaaleanharmaa Inerta 200, epoksipinnoite Värisävy: Vaaleanharmaa Maali soveltuu käytettäväksi juomavesijärjestelmissä, mutta kunnan ja viranomaisten hyväksyntä puuttuu. G10a ja G10b BASF / Modern Betong AB Kyllästys Tasoite ja pyöristys Pohjustus Epoksipinnoite Kyllästys mukaan Tasoite ja pyöristys Pohjustus Epoksipinnoite Mastertop P 686 W, kirkas epoksilakka Värisävy: Väritön Epirex Fill, epoksitasoite Värisävy: Vaaleanharmaa Mastertop P 686 W, kirkas epoksilakka, Värisävy: Väritön Mastertop BC 360 NPP epoksipinnoite Sigma Färg AB 8316 Coltura EP Flooring Värisävy: Sigma 911 vaaleanharmaa, tai sopimuksen 8316 Coltura EP Flooring Tasoite Värisävy: Sigma 911 vaaleanharmaa, tai sopimuksen mukaan 8316 Coltura EP Flooring Värisävy: Sigma 911 vaaleanharmaa, tai sopimuksen mukaan 8316 Coltura EP Flooring Painos 2

14 Hyväksytyt maalausjärjestelmät TBY 13(74) Seinänkäsittelymateriaalit Käsittely-yhdistelmien tietolehdet, ks. osa 2.3. Käsittelytyypeille V9, V10a, V11 ja V17 - V41 ei laadita erillisiä tietolehtiä ellei muuta ole sovittu. V1, V2, V3 Teknos Oy / Teknos AB Tasoite Pohjamaali Teknopox Aqua V Fill A Värisävy: Vaaleanharmaa Teknopox Aqua V Tix A Värisävy: Valkoinen Pintamaali Teknopox Aqua V A V4, V5 Teknos Oy / Teknos AB Tasoite Teknofill 5770 A kevyttasoite Värisävy: Vaaleanharmaa Pohja- ja Timantti 60A pintamaali V6 Teknos Oy / Teknos AB Tasoite Pohjamaali Teknofill 5770 A kevyttasoite Värisävy: Vaaleanharmaa Timantti 60A Pintamaali Timantti 60A V7 Akzo Nobel Decorative Coatings AB Pohjamaali Pintamaali Nordsjö Binderlack Tuotenro Värisävy: Vaaleansävyinen Robust Våtrum Tuotenro 378XX Painos 2

15 Hyväksytyt maalausjärjestelmät TBY 14(74) Pohjamaali Teknos Oy / Teknos AB Timantti 60A (ohennettu) Värisävy: Valkoinen Pintamaali Timantti 60A V8 Akzo Nobel Decorative Coatings AB Maali Nordsjö Binderlack Tuotenro Värisävy: Väritön Teknos Oy / Teknos AB Maali Timantti 60A Värisävy: Perusmaali 3, Väritön V9 Akzo Nobel Decorative Coatings AB Tasoite Nordsjö Tasoite Medium Tuotenro Liisteri Casco vinyyli- ja kangasliima 3424 Kangas Pohjamaali Maalauskangas Nordsjö Högstruktur Stoppgrund Tuotenro Värisävy: Valkoinen Pintamaali Bindoplast 20 Tuotenro 377xx Tasoite Sigma Färg AB 2025 Dalapro Medium Liisteri 2210 Bostik 70 Kangas Pohjamaali Maalauskangas Sigma Högstruktur 0816 Sigma Renova Isotop Painos 2

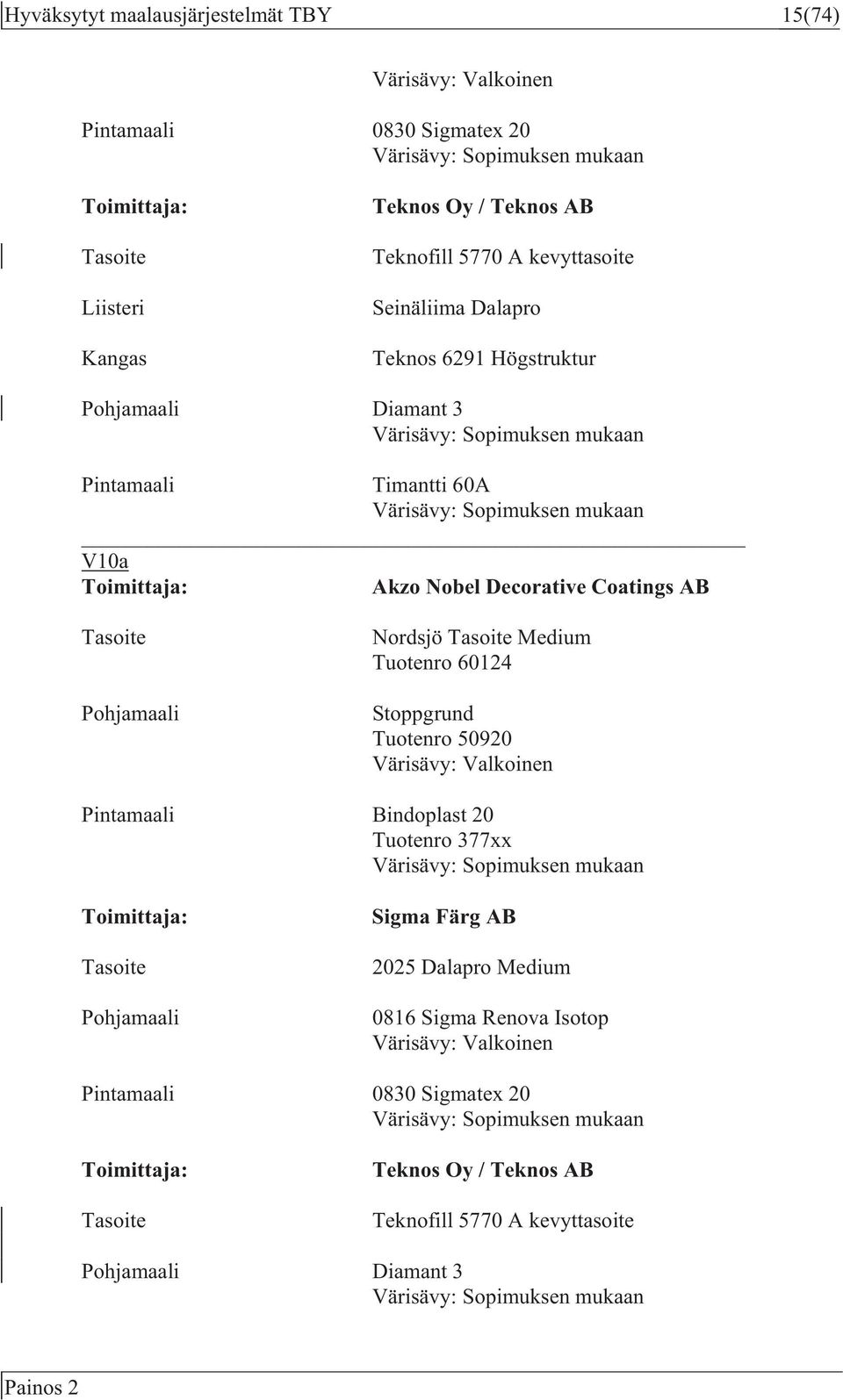

16 Hyväksytyt maalausjärjestelmät TBY 15(74) Värisävy: Valkoinen Pintamaali 0830 Sigmatex 20 Tasoite Liisteri Kangas Teknos Oy / Teknos AB Teknofill 5770 A kevyttasoite Seinäliima Dalapro Teknos 6291 Högstruktur Pohjamaali Diamant 3 Pintamaali Timantti 60A V10a Akzo Nobel Decorative Coatings AB Tasoite Pohjamaali Nordsjö Tasoite Medium Tuotenro Stoppgrund Tuotenro Värisävy: Valkoinen Pintamaali Bindoplast 20 Tuotenro 377xx Tasoite Pohjamaali Sigma Färg AB 2025 Dalapro Medium 0816 Sigma Renova Isotop Värisävy: Valkoinen Pintamaali 0830 Sigmatex 20 Tasoite Teknos Oy / Teknos AB Teknofill 5770 A kevyttasoite Pohjamaali Diamant 3 Painos 2

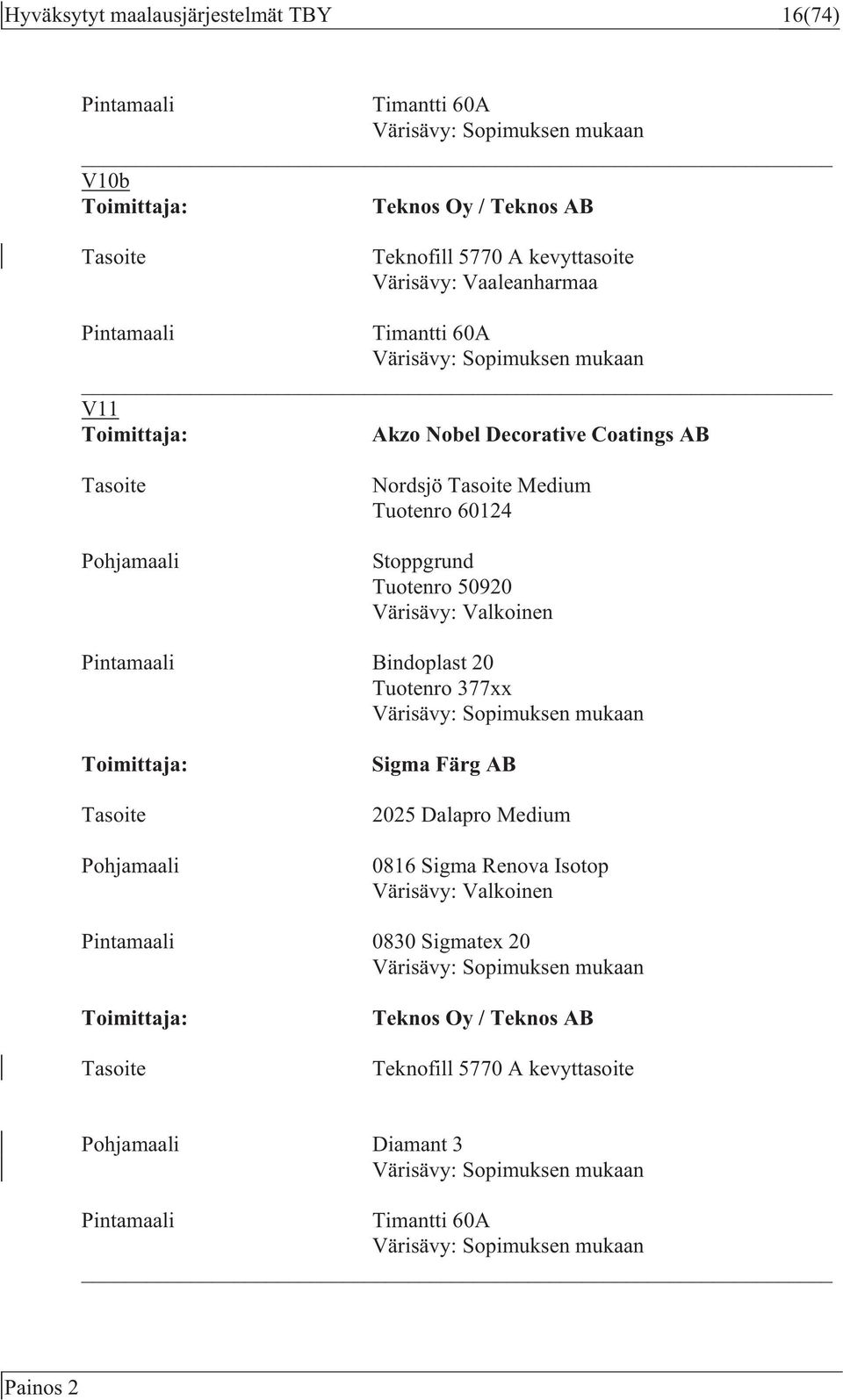

17 Hyväksytyt maalausjärjestelmät TBY 16(74) Pintamaali Timantti 60A V10b Teknos Oy / Teknos AB Tasoite Teknofill 5770 A kevyttasoite Värisävy: Vaaleanharmaa Pintamaali Timantti 60A V11 Akzo Nobel Decorative Coatings AB Tasoite Pohjamaali Nordsjö Tasoite Medium Tuotenro Stoppgrund Tuotenro Värisävy: Valkoinen Pintamaali Bindoplast 20 Tuotenro 377xx Tasoite Pohjamaali Sigma Färg AB 2025 Dalapro Medium 0816 Sigma Renova Isotop Värisävy: Valkoinen Pintamaali 0830 Sigmatex 20 Tasoite Teknos Oy / Teknos AB Teknofill 5770 A kevyttasoite Pohjamaali Diamant 3 Pintamaali Timantti 60A Painos 2

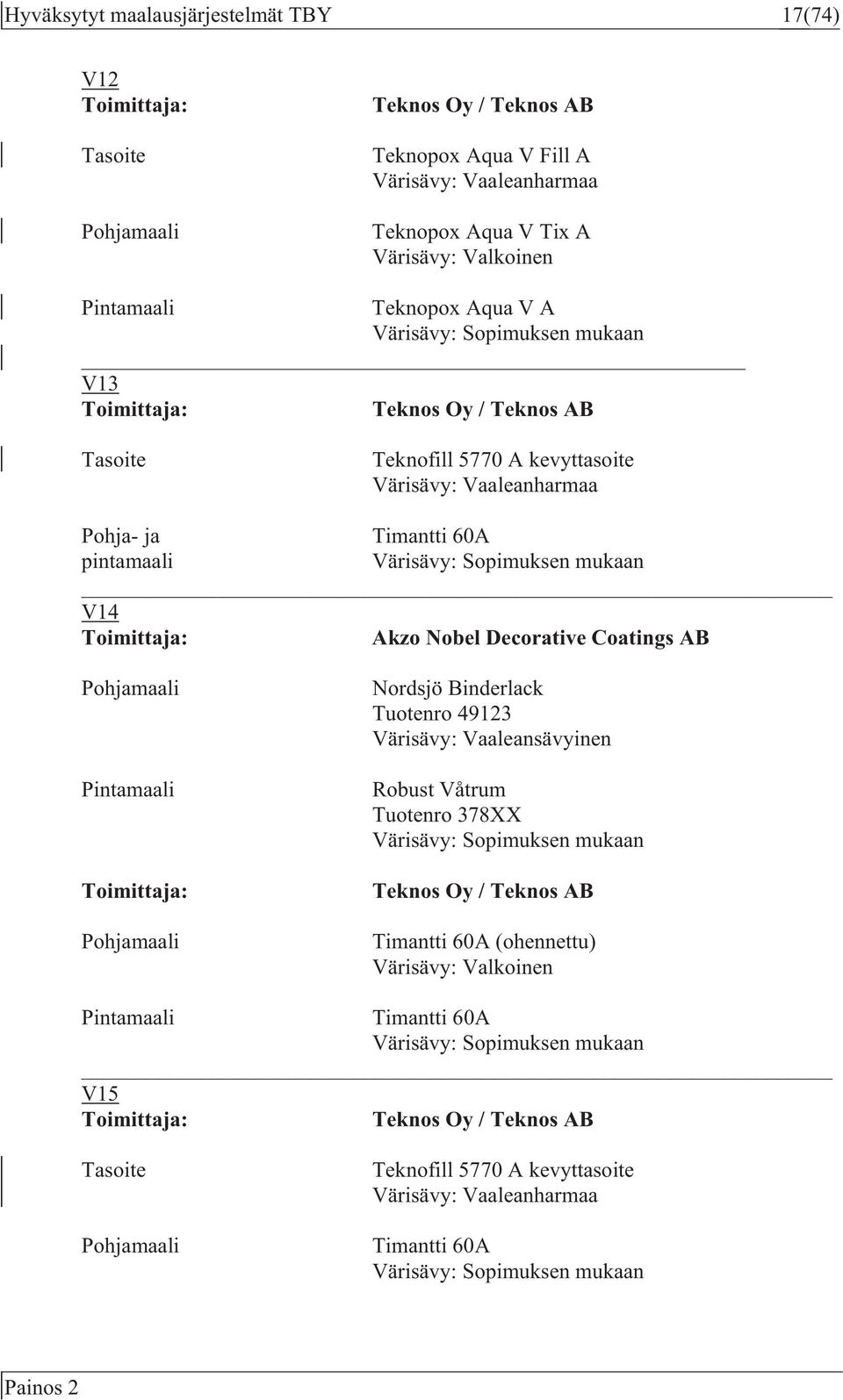

18 Hyväksytyt maalausjärjestelmät TBY 17(74) V12 Tasoite Pohjamaali Teknos Oy / Teknos AB Teknopox Aqua V Fill A Värisävy: Vaaleanharmaa Teknopox Aqua V Tix A Värisävy: Valkoinen Pintamaali Teknopox Aqua V A V13 Teknos Oy / Teknos AB Tasoite Teknofill 5770 A kevyttasoite Värisävy: Vaaleanharmaa Pohja- ja Timantti 60A pintamaali V14 Akzo Nobel Decorative Coatings AB Pohjamaali Pintamaali Pohjamaali Nordsjö Binderlack Tuotenro Värisävy: Vaaleansävyinen Robust Våtrum Tuotenro 378XX Teknos Oy / Teknos AB Timantti 60A (ohennettu) Värisävy: Valkoinen Pintamaali Timantti 60A V15 Teknos Oy / Teknos AB Tasoite Pohjamaali Teknofill 5770 A kevyttasoite Värisävy: Vaaleanharmaa Timantti 60A Painos 2

19 Hyväksytyt maalausjärjestelmät TBY 18(74) Pintamaali Timantti 60A V16 Akzo Nobel Decorative Coatings AB Pohjamaali Pintamaali Pohjamaali Nordsjö Binderlack Tuotenro Värisävy: Vaaleansävyinen Robust Våtrum Tuotenro 378XX Teknos Oy / Teknos AB Timantti 60A Pintamaali Timantti 60A V17 Akzo Nobel Decorative Coatings AB Pohjamaali Stoppgrund Tuotenro Värisävy: Valkoinen Pintamaali Bindoplast 20 Tuotenro 377xx Sigma Färg AB Pohja- ja pintamaali 0830 Sigmatex 20 Teknos Oy / Teknos AB Pohjamaali Diamant 3 Pintamaali Diamant 20 Painos 2

20 Hyväksytyt maalausjärjestelmät TBY 19(74) V18 Tasoite Pohjamaali Akzo Nobel Decorative Coatings AB Nordsjö Tasoite Medium Tuotenro Stoppgrund Tuotenro Värisävy: Valkoinen Pintamaali Bindoplast 20 Tuotenro 377xx Tasoite Sigma Färg AB 2025 Dalapro Medium Pohja- ja pintamaali 0830 Sigmatex 20 Tasoite Teknos Oy / Teknos AB Silora LF-medium kevytsilote Pohjamaali Diamant 3 Pintamaali Diamant 20 V19 Akzo Nobel Decorative Coatings AB Tasoite Nordsjö Tasoite Medium Tuotenro Liisteri Casco vinyyli- ja kangasliima 3424 Kangas Pohjamaali Maalauskangas Nordsjö Högstruktur Stoppgrund Tuotenro Värisävy: Valkoinen Pintamaali Bindoplast 20 Tuotenro 377xx Painos 2

21 Hyväksytyt maalausjärjestelmät TBY 20(74) Tasoite Sigma Färg AB 2025 Dalapro Medium Liisteri 2210 Bostik 70 Kangas Pohjamaali Maalauskangas Sigma Högstruktur 0816 Sigma Renova Isotop Värisävy: Valkoinen Pintamaali 0830 Sigmatex 20 Tasoite Liisteri Kangas Teknos Oy / Teknos AB Silora LF-medium kevytsilote Dalapro Ekonomilim Teknos 6291 Högstruktur Pohja- ja pintamaali Diamant 20 V20 Akzo Nobel Decorative Coatings AB Tasoite Nordsjö Tasoite Medium Tuotenro Liimaus Binderlack ja vesi 1:3 Tuotenro Liisteri Casco vinyyli- ja kangasliima 3424 Kangas Pohjamaali Maalauskangas Nordsjö Högstruktur Stoppgrund Tuotenro Värisävy: Valkoinen Pintamaali Bindoplast 20 Tuotenro 377xx Tasoite Sigma Färg AB 2014 Dala S Painos 2

22 Hyväksytyt maalausjärjestelmät TBY 21(74) Liimaus 0826 Sigmafix Microdispers grund Liisteri 2210 Bostik 70 Kangas Maalauskangas Sigma Högstruktur Pohja- ja pintamaali 0830 Sigmatex 20 Tasoite Teknos Oy / Teknos AB Silora LF-medium kevytsilote Liimaus Diamant 3 Liisteri Kangas Casco vinyyli- ja kangasliima 3424 (Ruotsi) Maalauskangas Nordsjö Högstruktur (Ruotsi) Pohjamaali Diamant 3 Pintamaali Diamant 20 V30 Akzo Nobel Decorative Coatings AB Pohjamaali Stoppgrund Tuotenro Värisävy: Valkoinen Pintamaali Bindoplast 20 Tuotenro 377xx Sigma Färg AB Pohja- ja pintamaali 0830 Sigmatex 20 Teknos Oy / Teknos AB Pohja- ja pintamaali Diamant 20 Painos 2

23 Hyväksytyt maalausjärjestelmät TBY 22(74) V31 Tasoite Pohjamaali Akzo Nobel Decorative Coatings AB Nordsjö Tasoite Medium Tuotenro Stoppgrund Tuotenro Värisävy: Valkoinen Pintamaali Bindoplast 20 Tuotenro 377xx Tasoite Sigma Färg AB 2025 Dalapro Medium Pohja- ja pintamaali 0830 Sigmatex 20 Tasoite Teknos Oy / Teknos AB Silora LF-medium kevytsilote Pohja- ja pintamaali Diamant 20 V32 Akzo Nobel Decorative Coatings AB Tasoite Pohjamaali Nordsjö Tasoite Medium Tuotenro Stoppgrund Tuotenro Värisävy: Valkoinen Pintamaali Bindoplast 20 Tuotenro 377xx Tasoite Sigma Färg AB 2025 Dalapro Medium Pohja- ja pintamaali 0830 Sigmatex 20 Painos 2

24 Hyväksytyt maalausjärjestelmät TBY 23(74) Tasoite Teknos Oy / Teknos AB Silora LF-medium kevytsilote Pohja- ja pintamaali Diamant 20 V33 Akzo Nobel Decorative Coatings AB Tasoite Pohjamaali Nordsjö Tasoite Medium Tuotenro Stoppgrund Tuotenro Värisävy: Valkoinen Pintamaali Bindoplast 20 Tuotenro 377xx Tasoite Sigma Färg AB 2025 Dalapro Medium Pohja- ja pintamaali 0830 Sigmatex 20 Tasoite Teknos Oy / Teknos AB Silora LF-medium kevytsilote Pohja- ja pintamaali Diamant 20 V34 Akzo Nobel Decorative Coatings AB Tasoite Nordsjö Tasoite Medium Tuotenro Liimaus Binderlack ja vesi 1:3 Tuotenro Liisteri Casco vinyyli- ja kangasliima 3424 Kangas Pohjamaali Maalauskangas Nordsjö Högstruktur Stoppgrund Painos 2

25 Hyväksytyt maalausjärjestelmät TBY 24(74) Pintamaali Bindoplast 20 Tasoite Liimaus Sigma Färg AB 2025 Dalapro Medium 0826 Sigmafix Microdispers grund Liisteri 2210 Bostik 70 Kangas Maalauskangas Sigma Högstruktur Pohja- ja pintamaali 0830 Sigmatex 20 Tasoite Teknos Oy / Teknos AB Silora LF-medium kevytsilote Liimaus Diamant 3 Liisteri Kangas Dalapro Ekonomilim Teknos 6291 Högstruktur Pohjamaali Diamant 3 Pintamaali Diamant 20 V35 Akzo Nobel Decorative Coatings AB Tasoite Nordsjö Tasoite Medium Tuotenro Liimaus Binderlack ja vesi 1:3 Tuotenro Liisteri Casco vinyyli- ja kangasliima 3424 Kangas Pohjamaali Maalauskangas Nordsjö Högstruktur Stoppgrund Tuotenro Värisävy: Valkoinen Painos 2

26 Hyväksytyt maalausjärjestelmät TBY 25(74) Pintamaali Bindoplast 20 Tuotenro 377xx Tasoite Liimaus Sigma Färg AB 2025 Dalapro Medium 0826 Sigmafix Microdispers grund Liisteri 2210 Bostik 70 Kangas Maalauskangas Sigma Högstruktur Pohja- ja pintamaali 0830 Sigmatex 20 Tasoite Teknos Oy / Teknos AB Silora LF-medium kevytsilote Liimaus Diamant 3 Liisteri Kangas Dalapro Ekonomilim Teknos 6291 Högstruktur Pohjamaali Diamant 3 Pintamaali Diamant 20 V36 Akzo Nobel Decorative Coatings AB Tasoite Nordsjö Tasoite Medium Tuotenro Liimaus Binderlack ja vesi 1:3 Tuotenro Liisteri Casco vinyyli- ja kangasliima 3424 Kangas Pohjamaali Maalauskangas Nordsjö Högstruktur Stoppgrund Tuotenro Värisävy: Valkoinen Painos 2

27 Hyväksytyt maalausjärjestelmät TBY 26(74) Pintamaali Bindoplast 20 Tuotenro 377xx Tasoite Liimaus Sigma Färg AB 2025 Dalapro Medium 0826 Sigmafix Microdispers grund Liisteri 2210 Bostik 70 Kangas Maalauskangas Sigma Högstruktur Pohja- ja pintamaali 0830 Sigmatex 20 Tasoite Teknos Oy / Teknos AB Silora LF-medium kevytsilote Liimaus Diamant 3 Liisteri Kangas Dalapro Ekonomilim Teknos 6291 Högstruktur Pohjamaali Diamant 3 Pintamaali Diamant 20 V37 Akzo Nobel Decorative Coatings AB Pohjamaali Stoppgrund Tuotenro Värisävy: Valkoinen Pintamaali Bindoplast 20 Tuotenro 377xx Painos 2

28 Hyväksytyt maalausjärjestelmät TBY 27(74) Sigma Färg AB Pohja- ja pintamaali 0830 Sigmatex 20 Teknos Oy / Teknos AB Pohjamaali Diamant 3 Pintamaali Diamant 20 V38 Akzo Nobel Decorative Coatings AB Tasoite Nordsjö Tasoite Medium Tuotenro Liimaus Binderlack ja vesi 1:3 Tuotenro Liisteri Casco vinyyli- ja kangasliima 3424 Kangas Pohjamaali Maalauskangas Nordsjö Högstruktur Stoppgrund Pintamaali Bindoplast 20 Tasoite Liimaus Sigma Färg AB 2029 Dalapro Snickerispackel 0826 Sigmafix Microdispers grund Liisteri 2210 Bostik 70 Kangas Maalauskangas Sigma Högstruktur Pohja- ja pintamaali 0904 Sigma Acryl Finish 40 Tasoite Teknos Oy / Teknos AB Silora LF-medium kevytsilote Liimaus Diamant 3 Painos 2

29 Hyväksytyt maalausjärjestelmät TBY 28(74) Liisteri Kangas Dalapro Ekonomilim Teknos 6291 Högstruktur Pohjamaali Diamant 3 Pintamaali Diamant 20 V39 Akzo Nobel Decorative Coatings AB Tasoite Pohjamaali Nordsjö Tasoite Medium Tuotenro Stoppgrund Tuotenro Värisävy: Valkoinen Pintamaali Bindoplast 20 Tuotenro 377xx Tasoite Sigma Färg AB 2025 Dalapro Medium Pohja- ja pintamaali 0830 Sigmatex 20 Tasoite Pohjamaali Teknos Oy / Teknos AB Silora LF-medium kevytsilote Timantti Stop Värisävy: Valkoinen Pintamaali Diamant 20 V40 Akzo Nobel Decorative Coatings AB Tasoite Nordsjö Tasoite Medium Tuotenro Painos 2

30 Hyväksytyt maalausjärjestelmät TBY 29(74) Pohjamaali Stoppgrund Tuotenro Värisävy: Valkoinen Pintamaali Bindoplast 20 Tuotenro 377xx Tasoite Sigma Färg AB 2025 Dalapro Medium Pohja- ja pintamaali 0830 Sigmatex 20 Tasoite Teknos Oy / Teknos AB Silora LF medium kevytsilote Pohjamaali Diamant 3 Pintamaali Diamant 20 V41 Akzo Nobel Decorative Coatings AB Tasoite Nordsjö Tasoite Medium Tuotenro Liimaus Binderlack ja vesi 1:3 Tuotenro Liisteri Casco vinyyli- ja kangasliima 3424 Kangas Pohjamaali Maalauskangas Nordsjö Högstruktur Stoppgrund Tuotenro Värisävy: Valkoinen Pintamaali Bindoplast 20 Tuotenro 377xx Tasoite Sigma Färg AB 2025 Dalapro Medium Painos 2

31 Hyväksytyt maalausjärjestelmät TBY 30(74) Liimaus 0826 Sigmafix Microdispers grund Liisteri 2210 Bostik 70 Kangas Maalauskangas Sigma Högstruktur Pohja- ja pintamaali 0830 Sigmatex 20 Tasoite Teknos Oy / Teknos AB Silora LF-medium kevytsilote Liimaus Diamant 3 Liisteri Kangas Dalapro Ekonomilim Teknos 6291 Högstruktur Pohjamaali Diamant 3 Pintamaali Diamant 20 Painos 2

32 Hyväksytyt maalausjärjestelmät TBY 31(74) Katonkäsittelymateriaalit Käsittelyjärjestelmien tietolehdet, ks. osa 2.3. Maalausjärjestelmille T5 - T10 ei laadita erillisiä tietolehtiä, ellei muuta sovita. T1 Tasoite Pohjamaali Pintamaali Teknos Oy / Teknos AB Teknopox Aqua V Fill A Värisävy: Vaaleanharmaa Teknopox Aqua V Tix A Värisävy: Valkoinen Teknopox Aqua V A T2 Teknos Oy / Teknos AB Tasoite Pohjamaali Teknofill 5770 A kevyttasoite Värisävy: Vaaleanharmaa Timantti 60A Värisävy: Valkoinen Pintamaali Timantti 60A T3 Akzo Nobel Decorative Coatings AB Pohjamaali Pintamaali Pohjamaali Nordsjö Binderlack Tuotenro Värisävy: Vaaleansävyinen Robust Våtrum Tuotenro 378XX Teknos Oy / Teknos AB Timantti 60A (ohennettu) Värisävy: Valkoinen Painos 2

33 Hyväksytyt maalausjärjestelmät TBY 32(74) Pintamaali Timantti 60A T4 Akzo Nobel Decorative Coatings AB Maali Maali Nordsjö Binderlack Tuotenro Värisävy: Väritön Teknos Oy / Teknos AB Timantti 60A Värisävy: Perusmaali 3 Väritön T5 Akzo Nobel Decorative Coatings AB Osatasoite Kokotasoite Raemaali Osatasoite Kokotasoite Raemaali Osatasoite Kokotasoite Nordsjö Ruiskutasoite Tuotenro Värisävy: Valkoinen Nordsjö Ruiskutasoite Tuotenro Värisävy: Valkoinen Nordsjö Ruiskutasoite Tuotenro Värisävy: Valkoinen Sigma Färg AB 2025 Dalapro Medium 2014 Dalapro S Värisävy: Valkoinen 2014 Dalapro S Värisävy: Valkoinen Teknos OY / Teknos AB Dalapro S Sprutspackel Dalapro S Sprutspackel Värisävy: Valkoinen Painos 2

34 Hyväksytyt maalausjärjestelmät TBY 33(74) Raemaali Dalapro S Sprutspackel Värisävy: Valkoinen T6 Akzo Nobel Decorative Coatings AB Tasoite Nordsjö Tasoite Medium Tuotenro Pohja- ja pintamaali Inovatak 2 Tasoite Sigma Färg AB 2025 Dalapro Medium Pohja- ja pintamaali 0830 Sigmatex 20 Tasoite Teknos Oy / Teknos AB Silora LF-Medium kevytsilote Pohja- ja pintamaali Biora 3 Pohja- ja sisäkattomaali T7 Akzo Nobel Decorative Coatings AB Pohja- ja pintamaali Täckplast 2 Sigma Färg AB Pohja- ja pintamaali 1810 Sigmacryl 6 Teknos Oy / Teknos AB Pohja- ja pintamaali Biora 3 Pohja- ja sisäkattomaali T8 Akzo Nobel Decorative Coatings AB Pohjamaali Stoppgrund Tuotenro Värisävy: Valkoinen Painos 2

35 Hyväksytyt maalausjärjestelmät TBY 34(74) Pintamaali Inovatak 2 Tuotenro Sigma Färg AB Pohja- ja pintamaali 1810 Sigmacryl 6 Teknos Oy / Teknos AB Pohja- ja pintamaali Biora 3 Pohja- ja sisäkattomaali T10 Akzo Nobel Decorative Coatings AB Tasoite Pohjamaali Nordsjö Tasoite Medium Tuotenro Stoppgrund Tuotenro Värisävy: Valkoinen Pintamaali Inovatak 2 Tuotenro Tasoite Sigma Färg AB 2025 Dalapro Medium Pohja- ja pintamaali 0830 Sigmatex 20 Pohjamaali Pintamaali Teknos Oy / Teknos AB Timantti Stop Värisävy: Valkoinen Biora 3 Pohja- ja sisäkattomaali Betonipintojen esikäsittely suihkupuhalluksella, konetyyppi ja suihkupuhallusaine Betonilattian suihkupuhallus suoritetaan tyypin Autoblast AB-9 suihkupuhalluskoneella niin, että heikot pintakalvot poistetaan ja saavutetaan Painos 2

36 Hyväksytyt maalausjärjestelmät TBY 35(74) vahvistettua vertailupintaa vastaava karheus. Puhallusainetta S.230 (Steel Shot), ASIKOS Strahlmittel GmbH tai vastaavaa on käytettävä. Seinissä, perustuksissa, pilareissa jne. sallitaan noin 10 cm leveän alueen koneellinen hionta edellä mainitulla tavalla, ks. TBY luku Käsittely-yhdistelmien tietolehdet Akzo Lattia Painos 2

37 Treatments according to TBY paragraph 3.3 Treatment: G 7 c Surface: Concrete floor Hus AMA Painting before erection: Painting after erection or during maintenance: Rubbing down Carefully ejector vacuum clean the surface to remove all loose concrete, grit, rubbish and dust from around the prepared area. 1 coat of diluted unpigmented potassium silicate (water glass) impregnation liquid, applied by roller. High-pressure washing and rinsing as described In Section 4.5. Filling of any erection damage, using cement filler. Rubbing down of filled surfaces (use power sander if necessary). Ejector vacuum cleaning (if surfaces have been rubbed down). 2 coats of acrylatelatex paint, applied by roller, to produce a 60 μm thick dry film per layer. TECHNICAL DATA 1:st coat 2:nd coat 3:rd coat Product name: Sandtex V Silikatbinder Epolan V Akryl Epolan V Akryl Product type: Potassium silicate (water glass) Acrylatelatex paint Acrylatelatex paint Product number: , 37675, , 37675, Colour: unpigmented As agreed As agreed Gloss: Matt Gloss Gloss Volume Solid: 16% 35% 35% Mix Ratio Coverage: 4 m 2 / lit 6 m 2 / lit 6 m 2 / lit Method of application: Roller, Brush Roller, Brush Roller, Brush Potlife: Spray-nozzel: Solvents: Water max. 20% Water max. 20% Drying time at 23ºC and 50 % RH: Through dry: 2 hours 2 hours 2 hours Overcoating Intervall: 24 hours 2 hours 2 hours Fully cured: Application conditions: Min. Object temp: Max. Relative Humidity: +8 C 85% +5 C 85% +5 C 85% Flammability: Non flammable Non flammable Non flammable Safety Data: AKZO NOBEL DECORATIVE COATINGS AB MALMÖ Tel ,
