1 SAUMOJEN HÄIVYTTÄMINEN MUOTTIA VASTEN VALETUT PINNAT TUOREENA KÄSITELLYT PINNAT KOVETTUNEENA KÄSITELLYT PINNAT PINNOITETUT PINNAT VÄRIBETONIPINNAT MUUT PINNAT ERIKOISBETONIT BETONIN IKÄÄNTYMINEN PINTOJEN LUOKITUS

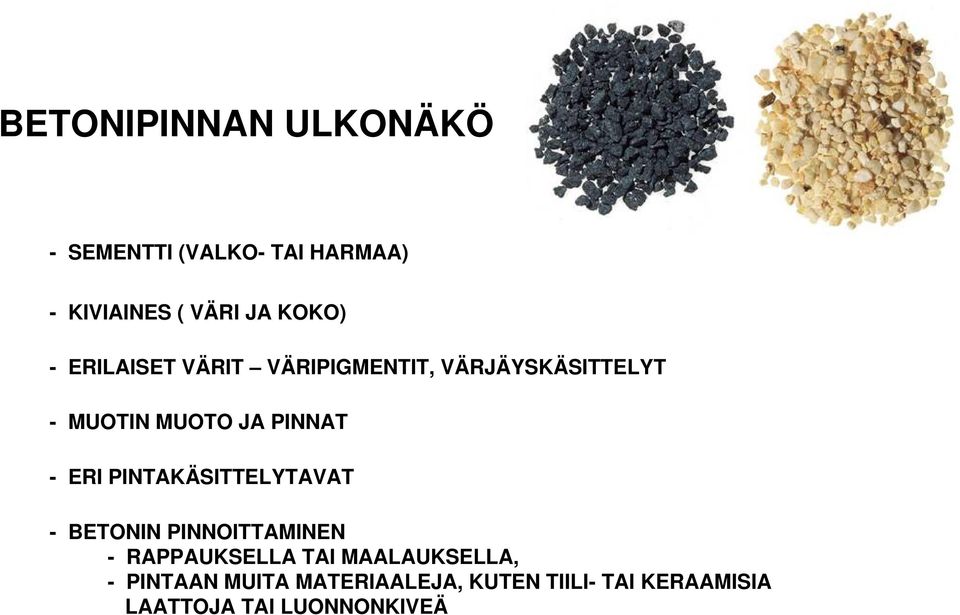

2 BETONIPINNAN ULKONÄKÖ - SEMENTTI (VALKO- TAI HARMAA) - KIVIAINES ( VÄRI JA KOKO) - ERILAISET VÄRIT VÄRIPIGMENTIT, VÄRJÄYSKÄSITTELYT - MUOTIN MUOTO JA PINNAT - ERI PINTAKÄSITTELYTAVAT - BETONIN PINNOITTAMINEN - RAPPAUKSELLA TAI MAALAUKSELLA, - PINTAAN MUITA MATERIAALEJA, KUTEN TIILI- TAI KERAAMISIA LAATTOJA TAI LUONNONKIVEÄ

3 BETONIN PINNAN ULKONÄKÖ = MUOTTI + VÄRI + KIVIAINES + PINTAKÄSITTELY

4 MUISTIJÄLKI, VIIKINKIMUSEO,DUBLIN

5 SAUMOJEN HÄIVYTTÄMINEN KEINOJA URITUKSET JA TASOEROT SAUMOJEN SIIRTO EPÄJATKUVUUSKOHTIIN, ESIM. IKKUNAN PIELI KÄÄNNETTÄVÄT PITKÄT ELEMENTIT KUORIJULKISIVUT SAUMAN MUOTO JA PROFIILI

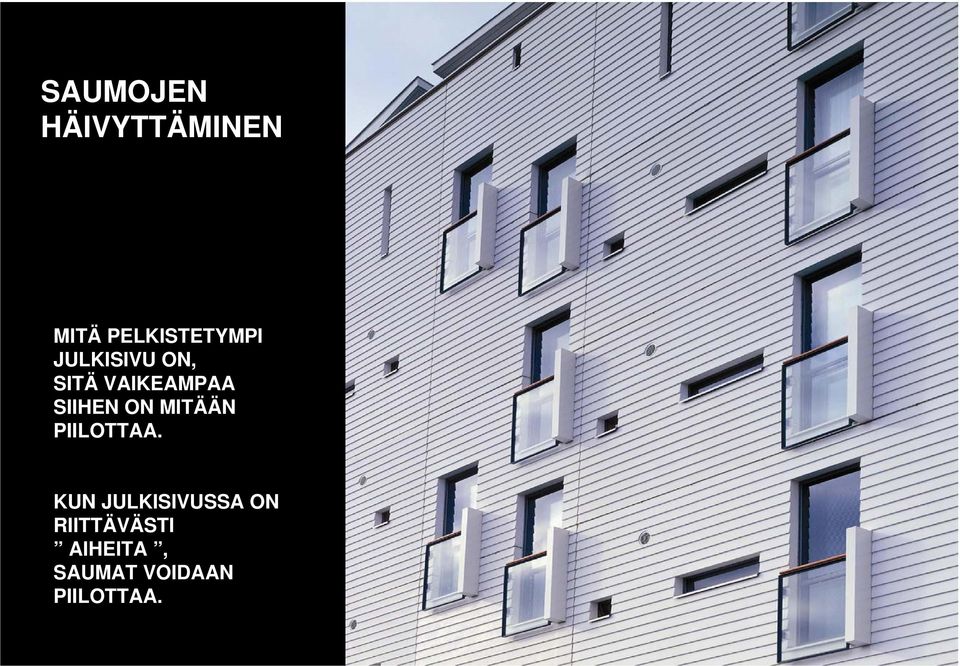

6 SAUMOJEN HÄIVYTTÄMINEN MITÄ PELKISTETYMPI JULKISIVU ON, SITÄ VAIKEAMPAA SIIHEN ON MITÄÄN PIILOTTAA. KUN JULKISIVUSSA ON RIITTÄVÄSTI AIHEITA, SAUMAT VOIDAAN PIILOTTAA.

7 AS OY PRONSSIKALLIO, HELSINKI

8 AS OY SÄTERINRINNE, ESPOO -

9

10 AS OY HELSINGIN PASAATITUULI

11

12

13 VUOSAAREN MEIRAMI TIMO VORMALA

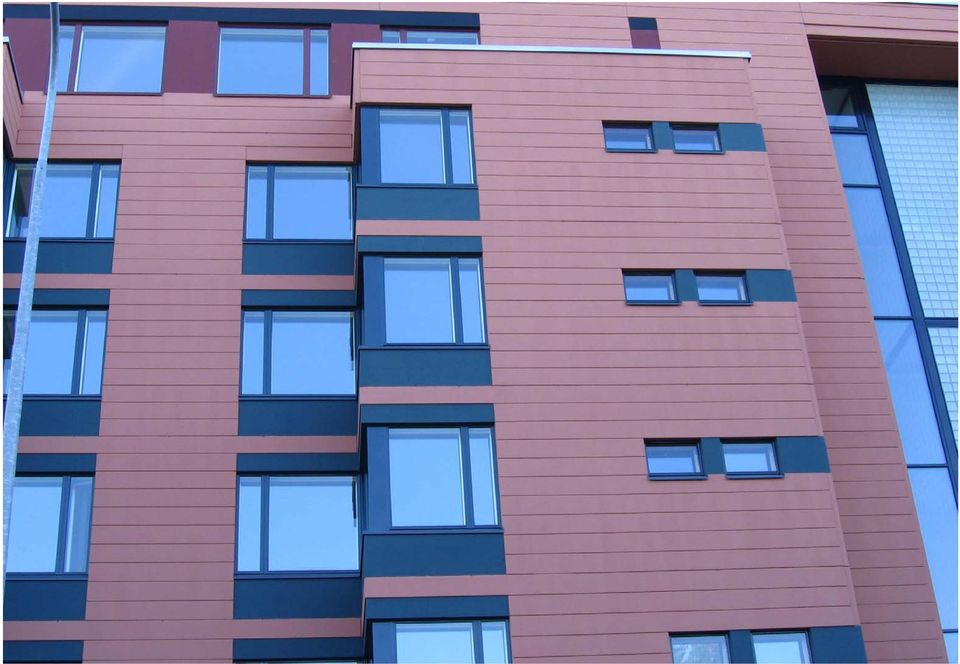

14

15 MUOTTIA VASTEN VALETUT PINNAT MUOTTIEN PINTAMATERIAALIT: LAUTAMUOTTI LAUDAN PROFILOINTI, SAHAUSJÄLKI ESIIN PUULEVYMUOTTI PUULEVY TAI VANERI TERÄSMUOTTI SUURET YHTENÄISET SILEÄT PINNAT MUOVI- TAI LASIKUITUMUOTTI VAPAAT MUODOT, TIIVIIT PINNAT KUMIMUOTTI VOIMAKAS KUVIO, PIENET PÄÄSTÖKULMAT MUOTTIKANGAS TIIVIIT, VALUHUOKOSETTOMAT PINNAT

16 5 BETONIPINNAT Betonipinnan ulkonäköön pystytään vaikuttamaan monella eri tavalla: materiaalivalinnoilla saadaan aikaan erilaisia värejä, muoteilla erilaisia pinnan muotoja ja käsittelytavoilla erilaisia tekstuureja. Betoni voidaan pinnoittaa rappauksella tai maalauksella, sen pintaan voi kiinnittää myös muita materiaaleja, kuten tiili- tai keraamisia laattoja ja luonnonkiveä. LAUTAMUOTTIPINTA

17 MUOVIMUOTTIPINTA

18 ... VAPAITA MUOTOJA. LASIKUITUMUOTTI

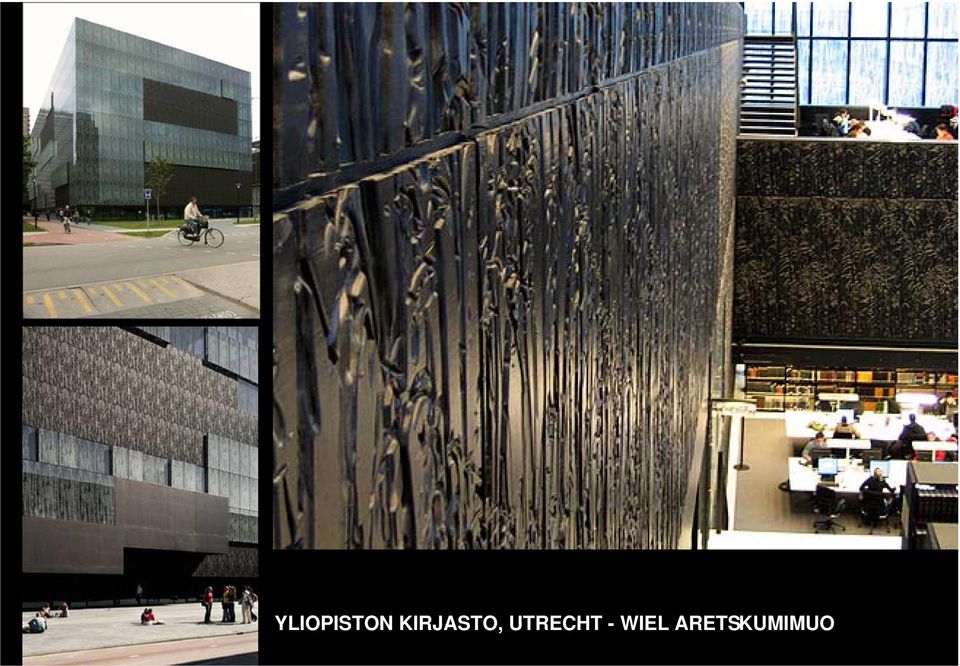

19 YLIOPISTON KIRJASTO, UTRECHT - WIEL ARETSKUMIMUO

20 RYPISTETTY PAPERI MUOTISSA - ERIKOISPINTA

21 PUULEVYMUOTTIPINTA- ERIKOISPINTA

22 KUMIMUOTTIPINTA

23

24 KUMIMUOTTIPINTA +

25 VALOKUITU JA MUOTTIKANGASPINTA

26 MUOTTIKANGASPINTA

27 VIIKINMÄKI, HELSINKI HUTTUNEN - LIPASTI - KIVINEN KUKKULAKAUPUNKI : YKSILÖLLISET TUOTTEET

28 VIIKINMÄKI, HELSINKI HUTTUNEN - LIPASTI

29 KERROSTALO, PAUL- ZÜRICH - GMÜR & STIEB ARCHITEKTEN

30 NÄYTTELYPAVILJONKI, -3DELUXE

31 TUOREENA KÄSITELLYT PINNAT PUUHIERRETTU PINTA TERÄSHIERRETTY PINTA SIENIHIERRETTY PINTA VOIMAKAS HIERTO, TEHDÄÄN PINNAN OIKAISUN JÄLKEEN HIERRETÄÄN SILEÄKSI VALMIS PINTA PINNAT YHTENÄISIKSI TERÄS-/PUUHIERRON JÄLKEEN TELATTU PINTA TÖPÖTETTY PINTA HARJATTU PINTA MUISTUTTAA RAPATTUA TAI MUOTTIKANGASPINTAA SEMENTTILIIMA HARJATAAN POIS, HARJAUSURAT PESUBETONIPINNAT PINNAN VÄRI MUODOSTUU PÄÄOSIN KIVIAINEKSELLA, PINTAHIDASTINAINEEN KÄYTTÖ PESUSYVYYS: HIENOPESTYPINTA : < 2 MM PESTY PINTA : > 2 MM GRAAFINEN BETONI PINTAHIDASTINAINEELLA JA PAINEPESULLA AIKAANSAATU KUVIO

32 PUUHIERRETTY PINTA TELATTU PINTA

33 HARJATTU PINTA

34 PESTYT BETONIPINNAT

35 GRAAFINEN BETONI 1. KUVIOITUA PESUBETONIPINTAA erilaisia rasteripintoja ja kuvioita julkisivuihin, muureihin jne. 2. TAIDETEOKSIA JA MUITA YKSILÖLLISIÄ PINTOJA 3. KORKEALAATUISTA PUHDASVALUPINTAA 4. HIENOPESUPINTAA TURVALLISIN TYÖMENETELMIN

36 HÄMEENLINNAN HEIKKINEN- KOMONEN

37 RASTERIPINTOJA Lohkopintainen elementtijulkisivu Amsterdam,1997

38 VAPAITA KUVIOITA

39

40 AS OY HELSINGIN ARK- HOUSE

41 FERRILAITOS, HELSINGIN PITKÄKOSKI

42 AS OY HELSINGIN SINI

43 AS OY HELSINGIN SINI

44 LASTENLEHTO, TUNNELI, HELSINGIN KAMPPI

45 HÄMEENLINNAN MAAKUNTAMUSEO - HEIKKINEN&KOMONEN, AIMO KATAJAMÄKI

46

47 ZWEMBADSITE LEUVEN,

48 KOVETTUNEENA KÄSITELLYT PINNAT HIEKKAPUHALLETUT PINNAT 1. MATALA POISTAA SEMENTTILIIMAN 2. KESKISYVÄ JA PALJASTAA PIENET KIVIRAKEET 3. SYVÄ PALJASTAA ISOT KIVET HAPPOPESTY ELI PATINOITU PINTA PESUSYVYYS: N. 0.5 MM, PALJASTAA KIVIAINEKSEN TASAISESTI

49 HIEKKAPUHALLETTU PINTA

50 HIOTTU PINTA - HIONTA MM SYVYYTEEN - TIIVIS JA PUHDISTETTAVA - KIILLOTUSASTEET: MATTA, KIILTÄVÄ, HEIJASTAVAN KIILTÄVÄ HAKATTU JA MURRETTU/ MEISLATTU PINTA - HAKATTU: KONEELLISESTI TAI KÄSIN - RISTIPÄÄHAKATUT - KIVIAINES JA VÄRIBETONI VAIKUTTAVAT LOPPUTULOKSEEN LOHKOTTU JA HALKAISTU PINTA - HALKAISTU JA LOHKOTTU PINTA ERIKOISTEKNIIKALLA: - PAISUVA AINE HALKAISEE KAPPALEEN > PEILIKUVAPINNAT

51 MUOTTIPINTA MATALA PESU KESKISYVÄ PESU HIEKKAPUHALLUS PATINA HIOTTU

52 HIOTTU PINTA RISTIPÄÄHAKATTU PINTA

53 HALKAISTU PINTA

54 PINNOITETUT PINNAT YLEISTÄ PINNOITTEILLA TARKOITETAAN TUOTTEITA, JOIDEN KERROSPAKSUUS ON > 0,4 MM MAALIT OVAT TUOTTEITA, JOIDEN KERROSPAKSUUS < 0,4 MM TEHDÄÄN TEHTAALLA TAI TYÖMAALLA LASUURIMAALIT LÄPIKUULTAVIA, EPÄTASAINEN PEITTO HARJATAAN, LEVITETÄÄN SIENELLÄ TMS. SILIKAATTIPOHJAISIA - ULKONA KASEIINIPOHJAISIA - SISÄTILOISSA VRT. LASUURI KÄSITTELY (PARMA) >< LASUURIMAALI

55 MAALATTU PINTA

56 AS OY ESPOON RUSTHOLLI

57

58 MAALATTU PINTA PACIUKSENKATU 21, HELSINKI TUOMO SIITONEN

59 AS OY HELSINGIN ARABIANVILLAT - ARK-HOUSE ARKKITEHDIT

60 AS OY HELSINGIN ARABIANVILLAT

61 AS OY HELSINGIN ARABIANVILLAT

62 GUNNEL NYMAN / JOHANNA HYRKÄS JA TIINA KUHANEN

63 AS OY VALKAMA, HELSINKI - ARK-HOUSE ARKKITEHDIT

64 LASUURIMAALATTU PINTA

65 VÄRIBETONIPINNAT PIGMENTIT: 1. PIGMENTTIEN VÄRI: PUNAINEN, RUSKEA, MUSTA, VALKOINEN, SININEN, KELTAINEN, VIHREÄ- SYNTEETTISIÄ TAI MINERAALIPIGMENTTEJÄ 2. ERI VÄRISET KIVIAINEKSET 3. SEMENTTI: VALKOINEN TAI HARMAA 4. PINTAKÄSITTELYT KEMIALLISESTI PINTAVÄRJÄTYT BETONIPINNAT: 1. LASUURIBETONI KEMIALLISESTI AIKAANSAATU BETONIN VÄRI 2. SININEN BETONI ELI KUPARIBETONI CuStone -MENETELMÄ 3. RUSKEAKSI VÄRJÄTTY BETONI ELI NS. UMBRA KEMIKAALIT REAGOIVAT SEMENTIN KANSSA

66 VÄRIPIGMENTEILLÄ VÄRJÄTTY VÄRIBETONI / MUOTTIPINTA

67

68 VÄRIBETONI HIOTTU, ERIKOISPINTA

69 MYRSKYLINTU, HELSINKI SIVEN & TAKALA

70 LASUURIBETONI

71 MUSTAKIVEN KORTTELITALO, HELSINKI ARK- HOUSE ARKKITEHDIT

72 BIOMEDICUM,HELSINKI GULLIKSEN- VORMALA

73 AS OY AURINKORANTA, BRUNOW & MAUNULA

74 CuStone - KUPARIBETONI

75

76 UMBRA - VÄRJÄTTY BETONI

77 LAATTAPINNAT TIILILAATTAPINNAT KLINKKERILAATTAPINNAT LUONNONKIVI- JA BETONILAATTAPINNAT

78 TIILILAATTAPINTA

79 LUONNONKIVILAATTAPINTA KLINKKERILAATTAPINTA

80 TAHKO SPA SUITES, NILSIÄ MIKA WESTERBACK

81 LUONNONKIVIJÄLJITELMÄ, VÄRIBETONI LUONNONKIVIJÄLJITELMÄ, VÄRIBETONI

82 KUPPIPINTA

83

84 LLKULLAN ALUE, HELSINKI

85 MUUT PINNAT KUVIOITU BETONIPINTA TUORE BETONIPINTA KUVIOIDAAN TERÄSHARJATTU BETONIPINTA KOVETTUVA PINTA HARJATAAN TIMANTTISAHATTU LASIMURSKEPINTA TIILIMURSKEPINTA SIROTEPINTA TADAO ANDO- PINTA BETONIHARKKOPINTA SAHAUSJÄLKI NÄKYY PESTY TAI HIOTTU PINTA HIEKKAPUHALLETTU, PESTY TAI HIOTTU PINTA SIROTE HIERRETÄÄN BETONIPINTAAN - OHUT SLAMMAUS TASAA VÄRIEROJA HARMAA TAI VAALENNETTU HARKKO RAPATUT BETONIPINNAT HIERTO- TAI RUISKUPINTANA, VÄRIT

86 LASTALLA KUVIOITU BETONIPINTA

87 TERÄSHARJATTU PINTA

88 LASIMURSKEBETONI

89 LASIMURSKEBETONI

90 BIOMORFOOSI, OULU - MARIKA MÄKELÄ

91

92

93 TIILIMURSKEBETONIPINTA

94 BETONIHARKKOPINTA

95 BETONIHARKKOPINTA

96 TADAO ANDO- PINTA

97 RAPATTU TYÖMAAVAIHE

98 RAPATTU SANDWICH, TALO TIKKANEN, ESPOO

99 KABELWERK,

100 KABELWERK, WIEN

101 RUISKUBETONOITU

102 MEDIAKESKUS, BARCELONA HERZOG & MEURON

103 ERIKOISBETONIT LÄPINÄKYVÄ BETONI ITSETIIVISTYVÄ BETONI KUITUBETONI

104 VALOKUITUBETONI -

105 ITSETIIVISTYVÄ BETONI ITSETIIVISTYVÄ BETONI ON BETONI, JOKA TIIVISTYY ITSESTÄÄN MUOTTIIN VALETTAESSA SOVELTUU HYVIN ELEMENTTIEN VALMISTUKSEEN MAHDOLLISTAA ARKKITEHTONISET RAKENTEET HUOKOSETTOMAT, HYVÄT PUHDASVALUPINNAT KORKEIAT SEINÄMÄT KERTAVALULLA TIHEÄSTI RAUDOITETUT RAKENTEET RAKENTEET, JOISSA TIIVISTYSTYÖT VAIKEAT SUORITTAA VAATII TIIVIIT JA KESTÄVÄT VALUMUOTIT AMMATTITTAITOINEN TYÖRYHMÄ : SUUNNITTELIJAT, BETONIN VALMISTAJA JA URAKOITSIJA

106 VALENCIAN TAIDE- JA TIEDEKESKUS - SANTIAGO CALATRAVA

107

108 KUITUBETONI MUOVIKUIDUT TAI

109 KUITUBETONIPARVEKKEET KUITUBETONI KUITUBET

110 ZARAGOZA SILTA, ESPANJA - FIBRE C -KUITUBETONILEVY

111 BETONIN IKÄÄNTYMINEN - SÄILYVYYSVAATIMUKSET - KÄYTTÖIKÄ VUOTTA - VESI - TUULI LIKA - RAJAPINNAT - PROFILOINTI JA MUODOT - PINTATARVIKKEET - MATERIAALIYHDISTELMÄT

112 SUVIKUMPU, RAILI JA REIMA

113 LIKAANTUMINEN JA TÖHERRYKSET - SUOJAAVAT PINNOITTEET - ITSEPUHDISTUVAT JULKISIVUT - IMPREGNOINTIAINEET - ANTI- GRAFFITI SUOJA- AINEET - TÖHERRYSTENESTOAINEET

114 PINTALUOKAT AA, A, B JA C LUOKKIIN LIITTYVÄT LAATUTEKIJÄT nystermä, syvennys, hammastus, valupurse tai valuhaava, huokoset, valuvika, pinnan käyryys ja aaltoilu, uran ja ulkoneman hammastus sekä värivaihtelut LUOKKA AA vain arkkitehtonisissa erikoiskohdissa tai -pinnoissa edellyttää lähes aina uutta, puhdasta muottipintamateriaalia LUOKKA A ns. puhdasvalupinnat yleensä muotin pintamateriaali ehjää ja hyvälaatuista muotin käyttö edellyttää aina etukäteissuunnittelua Työsaumojen sijainti ja tekotapa huomioon jo suunnitteluvaiheessa betonipinnan osana. arkkitehtoniset betonipinnat yleensä (seinät, pilarit, katot ja palkkirakenteet) LUOKKA B yleensä seinä- ja kattopintoja, joiden ulkonäölle ei aseteta suuria vaatimuksia saavutettavissa hyväkuntoista muottikalustoa käytettäessä kellarin sisäseinät maan peittoon osittain jäävät rakennuksen ulkopuoliset betonipinnat LUOKKA C näkymättömiin jääviä pintoja muottipintamateriaali voi olla useampaan kertaan käytettyä

115 PINTAKOODIT MUO AA, A, B MUK AA, A, B LV AA, A LVS AA, A SHI AA, A TEL AA, A TÖP AA, A THI AA, A PHI AA, A PES AA, A PESH AA, A HAR AA, A HIPM AA, A HIPK AA, A HIPS AA, A HAP HPE HAK LOH HIOM HIOK HIOH PIN Muottia vasten valettu pinta Kuvioitua muottia vasten valettu pinta Liukuvalettu pinta Supistuvilla muoteilla liukuvalettu pinta Sienihierretty pinta Telattu pinta Töpötetty pinta Teräshierretty pinta Puuhierretty pinta Pesty pinta Hienopesty pinta Harjattu pinta Hiekkapuhallettu pinta (matala puhallus) Hiekkapuhallettu pinta (keskisyvä puhallus) Hiekkapuhallettu pinta (syväpuhallus) Happopesty pinta Happopeitattu pinta (esikäsittely menetelmä) Hakattu pinta Murretut, lohkotut ja halkaistut pinnat Hiottu pinta (matta) Hiottu pinta (kiiltävä) Hiottu pinta (heijastavan kiiltävä) Pinnoitettava pinta

116 MAA RAP TMAA TRAP TIIP AA, A, B TIIK AA, A, B KLIK AA, A KLIM AA, A LUOT AA, A LUOM AA, A BETT AA, A BETM AA, A V 2,3 VAL 1,2 KEL 2,3 PUN 2,3 SIN 2,3 RUS 2,3 VIH 2,3 MUS 2,3 S AG E Maalattava pinta Rapattava pinta Tehdasmaalattava pinta Tehdasrapattava pinta Tiililaattapinta (poltetut tiilet) Tiililaattapinta (kalkkihiekka tiilet) Klinkkerilaattapinta (kuivapuristetut laatat) Klinkkerilaattapinta (märkäpuristetut laatat) Luonnonkivilaattapinta (tartuntamenetelmä) Luonnonkivilaattapinta (mekaaninen kiinnitys) Betonilaattapinta (tartuntamenetelmä) Betonilaattapinta (mekaaninen kiinnitys) Harmaan betonipinnan värivaihteluluokat Valkoinen väribetonipinta Keltainen väribetonipinta Punainen väribetonipinta Sininen väribetonipinta Ruskea väribetonipinta Vihreä väribetonipinta Musta väribetonipinta Pinta suojataan impregnointiaineella Pinta suojataan töherryksenestoaineella (anti-graffiti) Pinnasta on tehty esimerkki (mallikappale) Laattapintojen yhteydessä voidaan ilmoittaa myös mahdollinen värillinen saumausmassa esim. TIIPAA- PUN (Poltetuista tiililaatoista tehty AA-luokan pinta, jonka laatat on saumattu punaisella saumamassalla).

117 Esimerkkejä pintakoodien käytöstä: MUO-PV-C MUOK-EL-AA-V1-E-S LV-A LV-PHIE-A TÖP-A-V2-E PHIE-A PESH-AA-VAL1-AG HAK-E PIN-MUO-A-HPE MAA-HAR-AA BETT-AA-HIOK-VAL1-E (harmaa) muottia vasten paikalla valettu näkymättömiin jäävä C-luokan pinta kuvioitua muottia vasten valettu harmaa AA-luokan ja Pinta värivaihtelultaan 1-luokan elementtipinta, josta tehdään malli. suojataan pinnoitteella liukuvalettu, käsittelemätön A-luokan pinta liukuvalettu, puuhierretty A-luokan pinta töpötetty A-luokan, värivaihtelultaan 2-luokan pinta, josta tehdään malli puuhierretty A-luokan pinta (ei värivaihtelu-vaatimusta) hienopesty AA-luokan valkobetonipinta, jonka värivaihtelu vastaa 1-luokan vaatimuksia. Pinta suojataan töherrysten estoaineella hakattu pinta, josta on tehty malli pinnoitettava, muottia vasten valettu A-luokan pinta, joka esikäsitellään happopeittauksella maalattava harjattu AA-luo-kan pinta betonilaattapinta (tartuntamenetelmä), laatat on hiottu kiiltäviksi, värivaihtelu luokan 1 mukaisesti, pinnasta on tehty malli
