Tekninen tuki. Pakkauksen sisältö. Dual Band 11ac -WiFi-reititin R6300 Asennusopas

Transkriptio

1 Tekninen tuki Kiitos NETGEAR-tuotteen hankkimisesta. Kun olet asentanut laitteen, rekisteröi tuotteesi laitteen pohjaan merkityn sarjanumeron avulla osoitteessa Rekisteröinti vaaditaan, jotta voisit käyttää puhelintukipalveluamme. Suosittelemme rekisteröintiä sivustomme kautta. Tuotepäivitykset ja verkkotuki ovat osoitteessa Tuotteeseen voidaan soveltaa GPL-lisenssiä: tutustu GPL-lisenssisopimukseen osoitteessa ftp://downloads.netgear.com/files/gplnotice.pdf. Dual Band 11ac -WiFi-reititin R6300 Asennusopas Pakkauksen sisältö Pakkaus sisältää seuraavat osat. Jos jokin osista on virheellinen, puuttuu tai on vioittunut, ota yhteys NETGEAR-jälleenmyyjään. Ethernet-kaapeli Virtasovitin Dual Band -WiFi-reititin NETGEAR, Inc. 350 East Plumeria Drive San Jose, CA 95134, USA Lokakuu 2012 Virtajohto Huomautus: joillain alueilla laitteen mukana toimitetaan ohje-cd-levy. Tärkeää: poista reitittimestä muovikalvo ennen käyttöä.

2 Voit liittää reitittimen tämän kuvan tai vihon ohjeiden avulla. 1. Modeemin valmisteleminen. Irrota modeemi. Jos siinä on varaparisto, irrota se. 2. Modeemin liittäminen. Liitä modeemi. Asenna paristo. Liitä modeemi kaapelilla reitittimen Internet-porttiin. 3. Reitittimen käynnistäminen. Yhdenmukaisuus Vaatimuksenmukaisuusvakuutukset Kaikki vaatimuksenmukaisuusvakuutukset ovat luettavissa NETGEAR EU Declarations of Conformity -sivustossa (englanninkielinen) osoitteessa: Lisätietoja GNU:n GPL (General Public License) -lisenssistä on osoitteessa Tämä symboli on myönnetty Euroopan unionin direktiivin 2002/96/EY (Euroopan unionin direktiivi 2002/96/EY käytöstä poistettujen sähkö- ja elektroniikkalaitteiden kierrätyksestä, eli sähkö- ja elektroniikkaromudirektiivi) nojalla. Jos tämä tuote hävitetään Euroopan unionin alueella, se täytyy käsitellä ja kierrättää sähkö- ja elektroniikkaromudirektiivin hyväksyneiden ja täytäntöönpanneiden valtioiden lainsäädännön mukaisesti. Tuote on tarkoitettu käytettäväksi vain sisätiloissa kaikissa EU-jäsenvaltioissa, Euroopan vapaakauppajärjestön jäsenvaltioissa ja Sveitsissä. Internet DSL tai kaapeli Reititin Modeemi 4. Yhdistä tietokone. 5. Käynnistä selain.

3 Sisältö Reitittimen asentaminen Modeemin valmisteleminen Modeemin liittäminen Reitittimen käynnistäminen Tietokoneen liittäminen Selaimen käynnistäminen Esimääritetty langattoman verkon suojaus Langattoman verkon asetukset Langattomien laitteiden lisääminen verkkoon WPS-menetelmä Manuaalinen menetelmä Reitittimen käyttäminen asetusten muuttamiseen Vianetsintä ReadySHARE-käyttö ReadySHARE-tulostin Muut ominaisuudet

4 Reitittimen asentaminen Varmista, että käytössä on Internet-palvelu, ennen kuin asennat reitittimen. Noudata vaiheita Modeemin valmisteleminen. 1 a. Katkaise modeemista virta. b. Jos modeemissa on DSL tai kaapeli varaparistot, poista ne. c. Jos modeemi on jo liitetty toiseen reitittimeen, irrota niiden välinen kaapeli. Internet Nyt modeemissa ei pitäisi olla ollenkaan virtaa eikä muuta kaapelia kuin Internet-palvelun kaapeli. Modeemi 2. Modeemin liittäminen. 2 a Modeemi b Reititin a. Liitä modeemi ja kytke siihen virta. (Aseta paristot takaisin, jos irrotit ne.) b. Liitä modeemi reitittimen Internet-porttiin reitittimen mukana toimitetulla keltaisella Ethernet-kaapelilla. 2

5 3. Reitittimen käynnistäminen. b Virta Reititin a Modeemi 3 a. Liitä virtasovitin reitittimeen ja pistorasiaan. b. Odota, että reitittimen etupaneelin langattoman verkon merkkivalo syttyy, ennen kuin siirryt vaiheeseen 4. Jos mikään etupaneelin merkkivaloista ei pala, paina reitittimen takapaneelin virtapainiketta. 4. Tietokoneen liittäminen. 4 Reititin Tietokone Modeemi Voit käyttää Ethernet-kaapelia (ei sisälly toimitukseen) tai langatonta yhteyttä. Liitä tietokone reitittimen Ethernet-porttiin Ethernet-kaapelilla. Voit myös muodostaa langattoman yhteyden käyttämällä reitittimen pohjaan merkittyjä esimääritettyjä suojausasetuksia. 3

6 5. Selaimen käynnistäminen. Jos verkkosivu ei aukea, sulje selain, avaa se uudelleen ja kirjoita selaimen osoitekenttään tai katso kohta Vianetsintä sivulla 9. 5 Esimääritetty langattoman verkon suojaus Tällä tuotteella on yksilöllinen WiFi-verkkonimi (SSID) ja verkkoavain (salasana). Kuten laitteen sarjanumero, kullekin laitteelle luodaan yksilöllinen oletusnimi (SSID) ja -verkkoavain (salasana), jotta langattoman verkon suojaus olisi mahdollisimman hyvä. Nämä tiedot on merkitty tuotteen pohjassa olevaan tarraan. NETGEAR ei suosittele esimääritetyn WiFi-verkkonimen (SSID) ja -avaimen (salasana) muuttamista. Jos muutat asetuksia, laitteen pohjassa mainitut yksilöllinen oletusnimi (SSID) ja salasana eivät ole enää voimassa. 4

7 Langattoman verkon asetukset Merkitse tarraan painetut langattoman verkon oletusasetukset muistiin alle myöhempää käyttöä varten. WiFi-verkkonimi (SSID): Verkkoavain (salasana): Jos muutat oletusasetuksia, merkitse ne muistiin ja säilytä tätä vihkoa turvallisessa paikassa: WiFi-verkkonimi (SSID): Verkkoavain (salasana): Jos haluat tarkistaa tai päivittää langattoman verkon salasanan, kirjoita selaimen osoitekenttään ja kirjaudu sisään käyttämällä oletusarvoista käyttäjätunnusta (admin) ja salasanaa (password). Näet langattoman verkon salasanan valitsemalla Wireless Settings (Langattomat asetukset). 5

8 Langattomien laitteiden lisääminen verkkoon Lisää langattomia tietokoneita tai muita langattomia laitteita verkkoon joko manuaalisella tai WPS (Wi-Fi Protected Setup) -menetelmällä. WPS-menetelmä Jos langaton laite tukee WPS-suojausta (NETGEAR kutsuu sitä nimellä Push 'N' Connect), saat ehkä kehotteen painaa reitittimen WPSpainiketta salasanan kirjoittamisen sijaan. Toimi tällöin seuraavasti: 1. Paina reitittimen WPS-painiketta. 2. Paina kahden minuutin kuluessa liitettävän laitteen WPS-painiketta tai viimeistele WPS-määritys noudattamalla langattoman laitteen mukana toimitettuja WPS-ohjeita. Laite muodostaa yhteyden reitittimeen. 3. Voit lisätä muita langattomia WPS-laitteita samalla tavalla. Huomautus: WPS ei tue WEP-suojausta. Jos yrität muodostaa yhteyden verkossa olevaan WEP-laitteeseen WPS-toiminnolla, se ei toimi. Manuaalinen menetelmä 1. Avaa ohjelmisto, jolla hallitaan langattomia yhteyksiä reitittimeen liitettävässä langattomassa laitteessa (iphone, kannettava, tietokone, pelikonsoli). Apuohjelma etsii kaikki alueen langattomat verkot. 2. Etsi esimääritetty NETGEAR WiFi -verkkonimi (SSID) ja valitse se. Verkkonimi (SSID) on merkitty reitittimen pohjassa olevaan tuotetarraan. Huomautus: Jos olet muuttanut verkkonimeä asennuksen yhteydessä, valitse määrittämäsi nimi. 3. Kirjoita esimääritetty salasana (tai määrittämäsi salasana, jos olet vaihtanut sitä), ja valitse Connect (Yhdistä). Voit lisätä muita langattomia laitteita toistamalla vaiheet

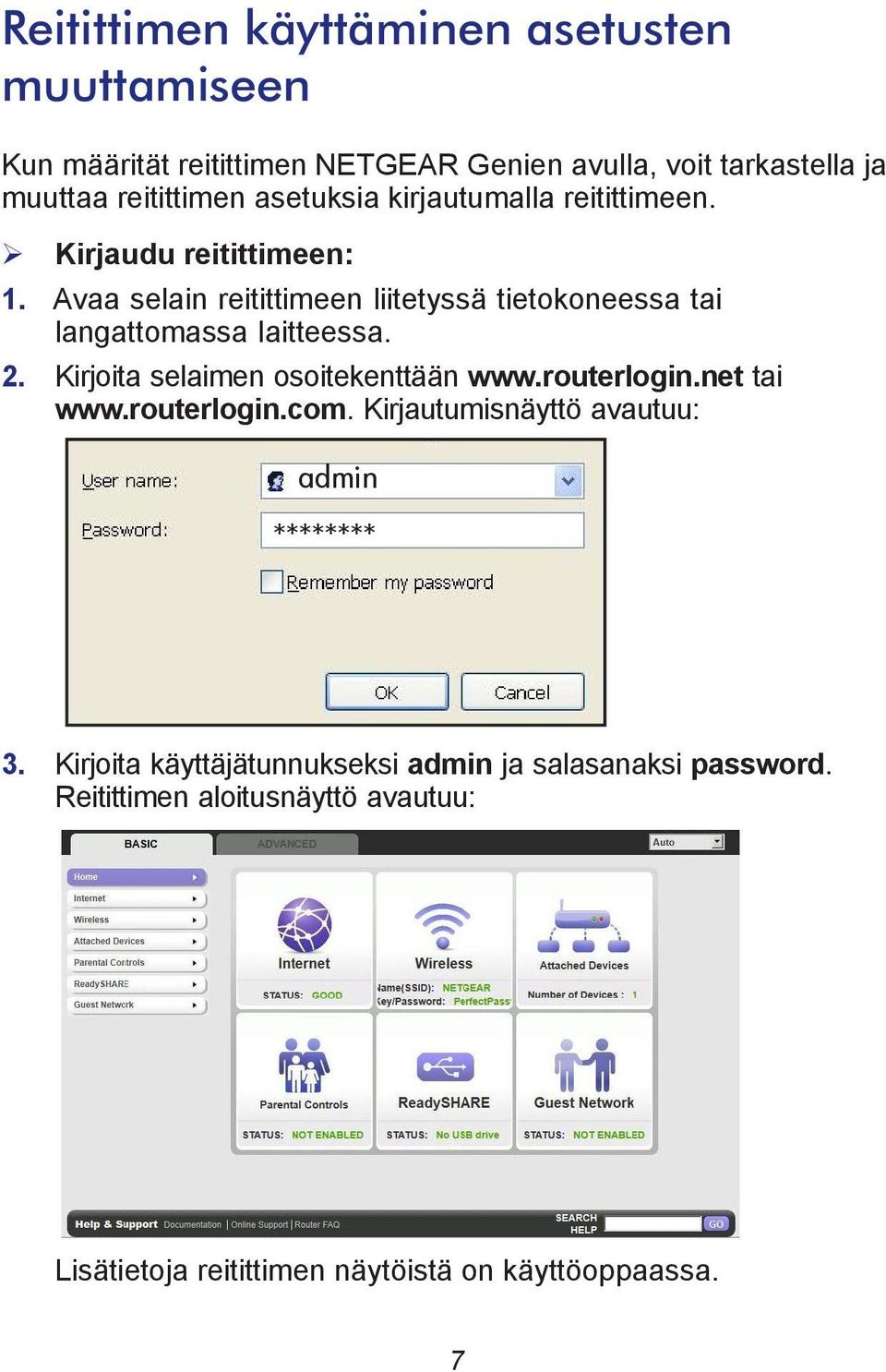

9 Reitittimen käyttäminen asetusten muuttamiseen Kun määrität reitittimen NETGEAR Genien avulla, voit tarkastella ja muuttaa reitittimen asetuksia kirjautumalla reitittimeen. Kirjaudu reitittimeen: 1. Avaa selain reitittimeen liitetyssä tietokoneessa tai langattomassa laitteessa. 2. Kirjoita selaimen osoitekenttään tai Kirjautumisnäyttö avautuu: admin ******** 3. Kirjoita käyttäjätunnukseksi admin ja salasanaksi password. Reitittimen aloitusnäyttö avautuu: Lisätietoja reitittimen näytöistä on käyttöoppaassa. 7

10 Reitittimen salasanan vaihtaminen: 1. Kirjautuminen reitittimeen ei onnistu. 2. Siirry salasanan asetusnäyttöön valitsemalla Administration (Järjestelmänhallinta) > Set Password (Aseta salasana): 3. Kirjoita vanha salasana ja sen jälkeen uusi salasana kaksi kertaa. NETGEAR suosittelee salasananpalautustoiminnon käyttämistä salasanaa vaihdettaessa. 4. Valitse Enable Password Recovery (Ota salasanan palautus käyttöön) -valintaruutu. 5. Valitse Apply (Käytä). 6. Saat kehotteen vastata kysymyksiin, jotka tallennetaan. Salasananpalautustoiminnon käyttäminen unohtuneen salasanan hakemiseen: Salasananpalautustoiminto on otettava käyttöön edellä kuvatulla tavalla, jotta tätä toimintoa voi käyttää. 1. Avaa selain reitittimeen liitetyssä tietokoneessa tai langattomassa laitteessa. 2. Kirjoita selaimen osoitekenttään tai 3. Kun kirjautumisnäyttö avautuu, valitse Cancel (Peruuta). Saat kehotteen kirjoittaa tallennetut vastaukset, jotta voit kirjautua reitittimeen. 8

11 Vianetsintä Jos verkkosivu ei avaudu selaimessa: Varmista, että tietokone on kytketty yhteen reitittimen neljästä Ethernet-lähiverkkoportista tai liitetty reitittimeen langattomasti. Varmista, että reititin on käynnissä. Sen WiFi-verkon merkkivalon pitäisi palaa. Sulje selain ja avaa se uudelleen, jotta selain ei avaa aiempaa sivua välimuistista. Kirjoita Jos tietokoneelle on määritetty staattinen tai kiinteä IP-osoite (tämä on harvinaista), muuta asetuksia niin, että tietokone saa IP-osoitteen automaattisesti reitittimestä. ReadySHARE-käyttö Asennuksen ja määrittämisen jälkeen voit liittää USB-muistilaitteen reititin-laitteen USB-porttiin ja jakaa sisällön muiden verkonkäyttäjien kanssa. (Jos USB-laitteessa on erityisohjaimia, se ei ole yhteensopiva.) Huomautus: Jos USB-laite vaatii oman virtalähteen, sitä on käytettävä liittäessäsi USB-laitteen NETGEAR-reitittimeen tai -yhdyskäytävään. Voi kestää jopa 2 minuuttia USB-aseman liittämisestä reitittimeen, ennen kuin asemasta voi jakaa sisältöä. USB-laitteen käyttäminen: Käytä Windows-järjestelmissä jotain seuraavista menetelmistä: Valitse Käynnistä > Suorita ja kirjoita valintaikkunaan \\readyshare. Valitse OK. Avaa Resurssienhallinta tai Safari ja kirjoita osoiteriville \\readyshare. Avaa Verkkoympäristö ja kirjoita osoiteriville \\readyshare. 9

12 Mac-järjestelmät: 1. Valitse Siirry > Yhteys palvelimeen. 2. Kirjoita palvelinosoitteeksi smb://readyshare. 3. Valitse Yhdistä. The readyshareconnect.exe-tiedosto (Windows) on ladattavissa osoitteesta ReadySHARE-tulostin ReadySHARE-tulostin-toiminnolla voit liittää USB-tulostimen reitittimen USB-porttiin ja käyttää sitä langattomasti. ReadySHARE-tulostimen asentaminen: Vaihe 1: liitä USB-tulostin reitittimen USB-porttiin USBtulostinkaapelilla. Vaihe 2: Asenna USB-tulostinohjain kaikkiin tietokoneisiin, joista jaettua tulostinta käytetään. Jos tulostinohjainta ei ole käytettävissä, ota yhteyttä tulostimen valmistajaan ja etsi ja lataa uusin tulostinohjain. Vaihe 3: Lataa NETGEAR USB Control Center -apuohjelma kaikkiin tietokoneisiin, joista jaettua tulostinta käytetään. NETGEAR USB -apuohjelmasta on olemassa sekä Mac- että Windows-versio, jonka voit hakea kahdella eri tavalla: Tämän URL-osoitteen ReadySHARE Printer -alueelta: 10

13 NETGEAR Genie -ohjelman ReadySHARE-välilehdestä. HUOMAUTUS: Tämä apuohjelma on asennettava, ennen kuin voit käyttää ReadySHARE-tulostin-toimintoa. ReadySHARE-tulostimen toimiminen edellyttää tämän apuohjelman suorittamista taustalla. Vaihe 4: asenna NETGEAR USB Control Center -apuohjelma ohjeiden mukaisesti. 11

14 Vaihe 5: kun apuohjelma on asennettu, valitse kieli. Vaihe 6: Jos käytät apuohjelmaa ensimmäistä kertaa, saat kehotteen valita tulostin ja napsauttaa Connect (Yhdistä) -painiketta. Kun yhteys on muodostettu, tilaksi vaihtuu Manually connected by xxx (xxx yhdisti manuaalisesti). 12

15 Vaihe 7: Voit katkaista yhteyden milloin tahansa napsauttamalla Disconnect (Katkaise yhteys) -painiketta. Tilaksi vaihtuu sitten Available (Käytettävissä). Kun Connect (Yhdistä) -painiketta on napsautettu kerran verkon kaikissa tietokoneissa, niiden apuohjelmat käsittelevät automaattisesti tulostusjonon ja -käsittelyn. Tulostimen tilan pitäisi olla kaikissa tietokoneissa Available (Käytettävissä). HUOMAUTUS: Kun tila on Available (Käytettävissä), voit käyttää USB-tulostinta. Kun tila on Manually connected by xxx (xxx yhdisti manuaalisesti) vain xxx-tietokone voi käyttää tulostinta. Muiden verkkolaitteiden on odotettava, kunnes xxx-tietokone on katkaissut yhteyden tai kunnes yhteys aikakatkaistaan (aikakatkaisun oletusarvo on 30 sekuntia). Aikakatkaisun oletusaika määritetään kohdassa Tools > Configuration screen (Työkalut > Määritysnäyttö). 13

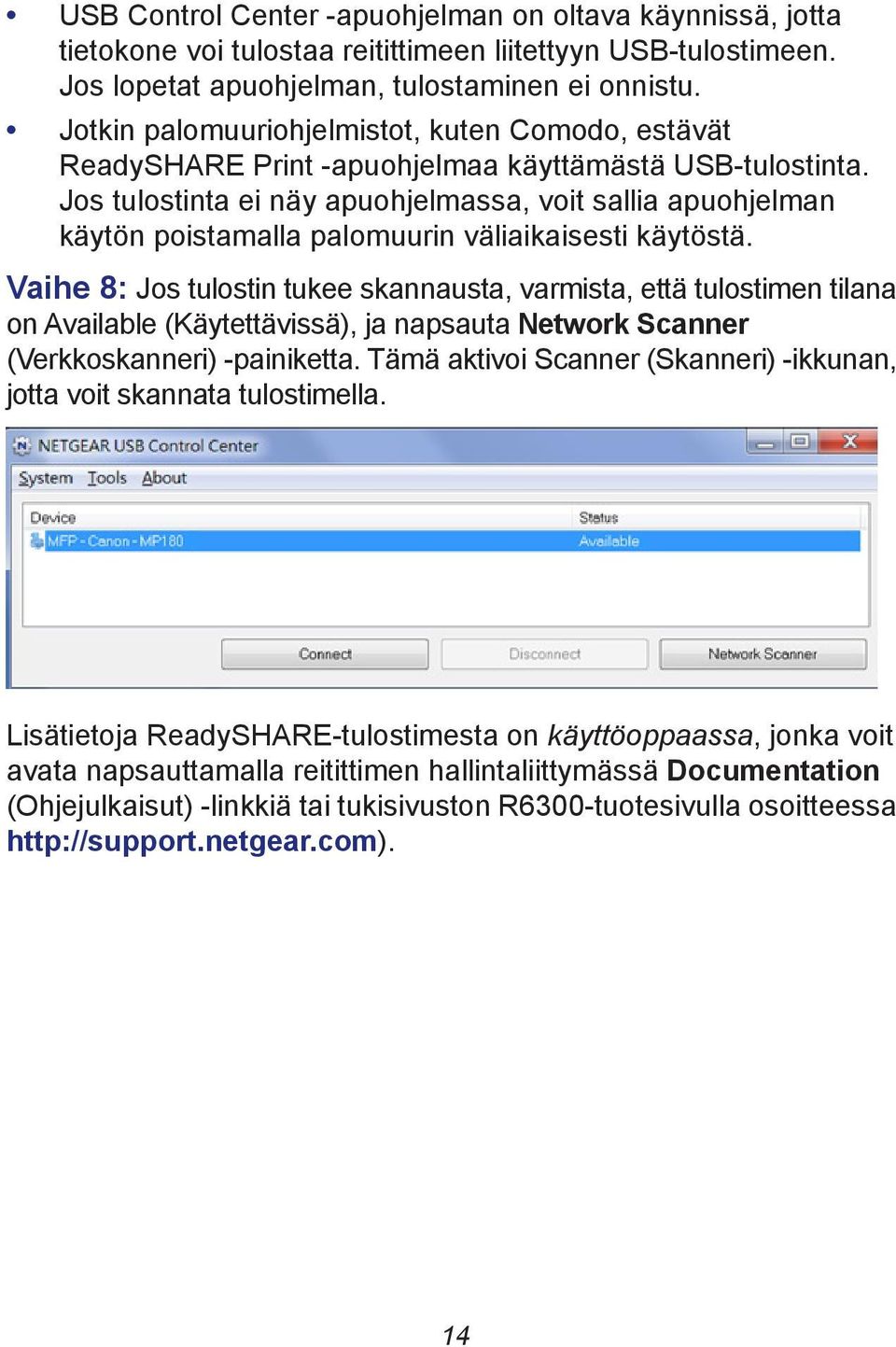

16 USB Control Center -apuohjelman on oltava käynnissä, jotta tietokone voi tulostaa reitittimeen liitettyyn USB-tulostimeen. Jos lopetat apuohjelman, tulostaminen ei onnistu. Jotkin palomuuriohjelmistot, kuten Comodo, estävät ReadySHARE Print -apuohjelmaa käyttämästä USB-tulostinta. Jos tulostinta ei näy apuohjelmassa, voit sallia apuohjelman käytön poistamalla palomuurin väliaikaisesti käytöstä. Vaihe 8: Jos tulostin tukee skannausta, varmista, että tulostimen tilana on Available (Käytettävissä), ja napsauta Network Scanner (Verkkoskanneri) -painiketta. Tämä aktivoi Scanner (Skanneri) -ikkunan, jotta voit skannata tulostimella. Lisätietoja ReadySHARE-tulostimesta on käyttöoppaassa, jonka voit avata napsauttamalla reitittimen hallintaliittymässä Documentation (Ohjejulkaisut) -linkkiä tai tukisivuston R6300-tuotesivulla osoitteessa 14

17 Muut ominaisuudet Voit käyttää muita ominaisuuksia, kuten Live Parental Controls -lapsilukkoa, Traffic Metering -liikennemittaria, ReadySHARE-palvelua ja Guest Access -vieraskäyttöä, kirjautumalla reitittimeen osoitteessa Lataa ilmainen NETGEAR Genie -ohjelma osoitteesta Internet STATUS GOOD WiFi Connection STATUS Connected Router Settings Click here Network Map Number of devices 16 Parental Controls Click here ReadySHARE Click here Korjaa tavallisimmat verkko-ongelmat automaattisesti ja hallitse helposti kotiverkkoyhteyksiä. 15

18 2012 NETGEAR, Inc. Kaikki oikeudet pidätetään. Tämän julkaisun mitään osaa ei saa kopioida, lähettää, muuntaa, tallentaa tiedonhakujärjestelmään tai kääntää millekään muulle kielelle missään muodossa tai millään tavoin ilman kirjallista lupaa, jonka on myöntänyt NETGEAR, Inc. ÄLÄ pinoa laitteita tai sijoita niitä ahtaisiin tiloihin tai laatikostoihin. Varmista, että laitteen ympärillä on ainakin 5 senttiä (2 tuumaa) tilaa ilmastointia varten. Tavaramerkit NETGEAR, NETGEAR-logo ja Connect with Innovation ovat NETGEAR Inc:n ja/tai sen tytäryhtiöiden tavaramerkkejä ja/tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa. Tietoja voidaan muuttaa ilman erillistä ilmoitusta. Muut merkki- ja tuotenimet ovat omistajiensa tavaramerkkejä tai rekisteröityjä tavaramerkkejä NETGEAR, Inc. Kaikki oikeudet pidätetään. Ehdot NETGEAR pidättää oikeuden muuttaa tässä asiakirjassa kuvattuja tuotteita ilman ennakkoilmoitusta, jos tuotteiden sisäinen rakenne, toimivuus ja/tai luotettavuus sitä edellyttää. NETGEAR ei ole vastuussa mistään tässä tekstissä kuvattujen tuotteiden tai laitekokoonpanokuvien käytöstä tai soveltamisesta. 16
