2 Sisällys Esipuhe 3 Plafondit Yki, Yki Nummi 5 Anni, Lisa Johansson-Pape 5 Amanda, Lisa Johansson-Pape 6 Moon, Eero Aarnio 6 Fermat, Brita Flander 6 Laguna, Pauli Partanen 7 Zio ja Zeneos, Martti Jännes 7 Jasmina 8 Merina 9 Sara 9 Pamela 10 Iiris 10 Riippuvalaisimet Multi 11 Uusikaupunki 12 Napoli 12 Seinävalaisimet Multi 13 Inko, Klaus Michalik 13 Aino 14 Milla 14 Kalustevalaisimet Riina 15 Aliisa 15 Sirpa 15 Piccolo 16 Pöytä- ja lattiavalaisimet Bilbao 17 Biel 17 Basel 18 Barcelona 18 Berlin 19 Bergamo (tilaustuote) 19 Suurennuslasivalaisimet Magni 28 W 20 Magni 22 W 21 Magni Focus 22 Lisävarusteet 22 SMP-painojalka pyörillä 22 BMP-pöytäpainojalka 22 Ulkovalaisimet Skuutti 23 Vinssi 23 Viitta 24 Falli 24 Vantti 25 Jiippi 25 Rousku 25 Terassivalaisimet Kubo L ja M IP 44, Eero Aarnio 27 Origo M ja L IP 44, Eero Aarnio 27 Pinja, Eero Aarnio 27 Q, Vilja-Valpuri Laxenius 27 Valaistussuunnitteluopas 28 Valo ja valonlähteet 28 Valaistussuunnittelu 29 Toimisto- ja työtilojen valaistus 32 Asuintilojen valaistus 33 Ulkovalaistus 39 Kannen kuvat: Kuplat / Hahkialan Uiskola, Hauho Lisa / da Vinci Bar & Ristorante, Lasipalatsi, Helsinki Jasmina / Helsingin kotijoukkue, Sonera Stadion ja Lähdekorven päiväkoti, Nokia Luna / Rauhanyhdistys, Tampere KUVAT: Jaakko Martikainen, Anni Koponen, Antero Karjalainen, Riina Oikari ja Milla Ahti-Kotilainen TAITTO: Studio A Karjalainen V14A Painopaikka: PunaMusta Oy

3 Sanastoa Epäsuora valaistus Valaistus, joka toteutetaan siten, että valaisin valaisee tilan seiniä tai kattoa ja tätä kautta valaisee tilan. Estohäikäisy Aiheutuu näkökentässä olevasta liian kirkkaasta lampusta tai valaisimesta, joka vaikeuttaa näkemistä. Heijastussuhde Ilmoittaa prosentteina sen, kuinka suuri osa pinnalle kohdistuvasta valovirrasta heijastuu pinnalta takaisin. Häikäisy Häikäisy vaikeuttaa yksityiskohtien näkemistä tai aiheuttaa epämukavuutta näkemisessä. Häikäisy voi johtua väärin suunnatusta valosta tai valonheijastumisesta vaaleasta tai kiiltävästä pinnasta. Liian suuri kontrasti valon ja varjon välillä aiheuttaa myös häikäisyä. Häikäisysuojakulma Kulma, josta lamppu alkaa näkyä valaisimen sisältä. Kiusahäikäisy Häikäisy, joka häiritsee, vaikka ei välttämättä heikennä näkemistä. IP-luokitus Euroopassa käytetään sähkökojeiden tiiveyden määrittämiseksi IP-luokitusjärjestelmää. IP-luokitukset määrittävät sähkökojeen suojauksen ulkoisia ympäristöolosuhteita vastaan, kuten pöly ja vesi. IP-luokitukset suojaavat myös ympäristöä sähkökojeen aiheuttamalta vaaralta. Sähkölaitteissa käytetään yleisesti kaksinumeroista IP-merkintää (esim. 21), joista ensimmäinen numero (2) kertoo tuotteen suojauksen kiinteitä vieraita esineitä vastaan. Toinen numero (1) kertoo sähkölaitteen suojauksen vettä vastaan. IP 20 Suojattu vieraalta kiinteältä esineeltä Ø 12,5 mm tai enemmän. IP 21 Suojattu vieraalta kiinteältä esineeltä Ø 12,5 mm tai enemmän. Suojattu pystysuoraan tippuvalta vedeltä. IP 44 Suojattu vieraalta kiinteältä esineeltä Ø 1 mm tai enemmän. Suojattu loiskuvalta vedeltä. Joka puolelta loiskuva vesi ei aiheuta laitteen toiminnassa häiriötä. Luksi (lx) Valaistusvoimakkuuden yksikkö. Yksi luksi on kynttilän antaman valon määrä metrin päähän. Keskipäivän auringonvalo on yli lx, kuunvalossa valonmäärä on reilusti alle yhden luksin. Alle 50 luksin valossa värien erottaminen vaikeutuu. Sisätilan valaistus tulisi olla yli 100 luksia. Ks. valaistusvoimakkuus. Lumen (lm) Valovirran yksikkö. Ks. valovirta. Luminanssi (= pintakirkkaus, valontiheys) Luminanssi kuvaa tarkasteltavan pinnan kirkkautta. Yksikkö on kandela neliömetriä kohden (cd/m²). Alle cd/m² on valaisimessa alhainen pintakirkkaus ja yli cd/m² on jo häikäisevä pintakirkkaus. Pystyvalaistusvoimakkuus Valaistusvoimakkuus pystypinnalla esim. kasvoilla ja seinillä. Päivänvalo Suora auringonvalo ja taivaankannen hajavalo. (= luonnonvalo) Suora valaistus Suora valaistus on toteutettu sellaisilla valaisimilla, joista valo tulee suoraan valaistavaan kohteisiin ilman heijastuksia muiden pintojen kautta. UGR-indeksi Kuvaa tilan valaistuksen aiheuttamaa kiusahäikäisyä. Valaistussuunnitteluvaatimuksissa käytetty asteikko on Mitä pienempi luku, sitä vähemmän häikäisevä valaistus. Vaakavalaistusvoimakkuus, horisontaalivalaistusvoimakkuus Valaistusvoimakkuus vaakapinnalla, kuten pöydillä ja lattioilla. Valaistusvoimakkuus Valaistusvoimakkuus määrittää pinnalle tulevan valon määrän. Valaistusvoimakkuuden yksikkö on luksi (lx). Ks. luksi. Valaistusvoimakkuuden tasaisuus Ilmoittaa valaistuksen tasaisuuden. Määritetään tilan pienimmän valaistusvoimakkuuden E min suhteena keskimääräiseen valaistusvoimakkuuteen E m, E min /E m. Tasaisuuden tulisi olla 0,4 0,7 riippuen tilasta ja tehtävästä. Valo Sähkömagneettista säteilyä, jonka ihmisen silmä pystyy näkemään. Aallonpituus on 380 ja 780 nm välillä. Valotehokkuus Valonlähteen tuottaman valon määrä kulutettua sähköenergiaa kohti. Hehkulamppu 12 lm/w, loistelamput lm/w. Valovirta Ilmoittaa lampusta lähtevän valon määrän, sen yksikkö on lumen (lm). Lamppujen valontuottoa tulee vertailla lumen-arvoilla. Värilämpötila Valon värivaikutelma. Värilämpötila ilmoitetaan kelvineinä (K). Hehkulamppu n K, lämminsävyinen loistelamppu K, valkoinen valo 4000 K, päivänvalo (luonnonvalo) 5500 K, sininen taivas yli 8000 K. Värintoisto Väritoisto (Ra-indeksi) kuvaa lampun kykyä toistaa värit luonnollisina. Värintoistoindeksi vaihtelee välillä Sisävalaistuksessa tulee käyttää lamppuja, joiden väritoisto on yli 80 %. Watti Lampun tehoa eli sähkönkulutusta kuvaava yksikkö. Ei ilmaise, kuinka paljon valoa lamppu tuottaa. Valontuoton ilmaisee valovirta.

4 Esipuhe Valon voima ja sen positiiviset vaikutukset ovat olleet Innojokin kantavana ajatuksena jo 20 vuotta. Tuotteissamme yhdistyy hyvä valo, toimivuus sekä tyylikäs suomalainen muotoilu. Innojokin toiminta perustuu valoratkaisuihin, jotka tuovat aitoa hyötyä ihmisten arkeen. Uudistimme brändistrategiamme ja visuaalisen ilmeemme 20. juhlavuoden kunniaksi. Innojokin logot Innosol ja Innolux Design jäivät pois käytöstä, ja brändi selkeytettiin siirtymällä Innolux-tunnukseen ja -ilmeeseen. Käsissäsi oleva kuvasto on uuden Innolux-ilmeemme mukainen. Innolux-valaisinmallistoja on nyt kolme. Tässä kuvastossa on Promallisto, joka tarjoaa mahdollisuudet ja ratkaisut valaistusalan ammattilaisille erilaisiin teknisiin, energiatehokkaisiin ja sisustuksellisiin tarpeisiin. Räätälöintimahdollisuudet erilaisiin projekteihin ovat lähes rajattomat. Design- ja Bright-mallistosta on oma kuvastonsa. Design-mallisto pitää sisällään muun muassa suomalaisten muotoilijoiden suunnittelemia designvalaisimia, joilla saadaan luotua viihtyisä, tyylikäs ja hyvä valaistus. Bright-mallisto puolestaan koostuu kokonaisvaltaista hyvinvointia edistävistä monikäyttöisistä kirkasvalolaitteista. Kahdenkymmenen vuoden rajapyykillä Innojokilla on yli 20 työntekijää, yli 20 suunnittelijaa ja yli 20 alihankkijaa. Olemme yhdessä ylpeitä itsestämme, osaamisestamme ja aikaansaannoksistamme. Mikään ei kuitenkaan olisi mahdollista ilman tyytyväisiä asiakkaitamme! Verkostomme on kasvanut, samoin tekemisen into, oppimisen jano, rohkeus ja halu mennä eteenpäin. Valoisaa arkea ja juhlaa! Jukka Jokiniemi Innojok Oy toimitusjohtaja tekniikan tohtori Innojok Oy Sirrikuja 3 L Helsinki innojok@innojok.fi

5 Innojok Innojok on vuonna 1993 Helsingissä perustettu valaisinalan yritys. Yrityksen laajassa mallistossa on ammattilaiskäyttöön soveltuvia oman tuotekehityksen tuloksena syntyneitä designvalaisimia sekä ulkovalaisimia. Innojok on suomalainen yritys. Hoidamme tuotekehityksen, myynnin, markkinoinnin ja varastoinnin Suomessa. Valtaosa tuotteista myös valmistetaan Suomessa. Yrityksen toimisto ja valaisinnäyttely sijaitsevat Helsingin Kurkimäessä. Logistiikkakeskus ja oma tuotanto sijaitsevat puolestaan Keravalla. Innojokin Innolux-valaisimallisto pitää sisällään Pro-malliston lisäksi monipuoliset Design- ja Bright-mallistot. Suomessa suunnitelluille ja valmistetuille valaisimille on myönnetty Avainlippu-merkki. Lähtökohtana käyttäjät ja asiakkaat Innolux-tuotteet suunnitellaan ihmistä ja näkemistä varten. Innolux-valaisinten valo on häikäisemätöntä ja miellyttävää. Tuotteiden tekniset ratkaisut on suunniteltu niin, että niiden tehoa pystytään räätälöimään tarkoitukseen ja tehtävään sopivaksi. Lisäksi tuotteiden suunnittelussa on panostettu niiden helppoon ja nopeaan asennukseen. Yhteistyössä asiakkaidensa kanssa Innojok on suunnitellut ja toteuttanut yli kaksituhatta valaistusratkaisua julkisiin tiloihin, kuten palvelutaloihin, ravintoloihin, kouluihin, päiväkoteihin ja kuntoutustiloihin. Yrityksellä on myös omaa tutkimustoimintaa. Tämän kuvaston lopussa on valaistussuunnitteluopas, joka pitää sisällään suosituksia ja ohjeistuksia eri tilojen valaisemiseen käyttötarkoituksen mukaan. Energiatehokkuus ja korkeatasoiset LEDmoduulit Innojok panostaa energiatehokkuuteen tuotekehityksensä alusta alkaen. LED-plafondit ovat plafondimalliston energiatehokkain vaihtoehto. Ne ovat pitkäikäinen valaistusratkaisu korkeatasoisten LED-moduuliensa ansiosta, jotka voidaan tarvittaessa helposti vaihtaa. Innojok käyttää plafondeissa vain korkeatasoisimpia, tunnettujen valmistajien komponentteja. LED-plafondien valo syttyy nopeasti ja kestää hyvin toistuvaa sytyttämistä. Plafondit soveltuvat niin vaikeasti huollettaviin kohteisiin kuin alhaisiin lämpötiloihinkin. Niitä on saatavana värilämpötilaltaan 3000 ja 4000 kelvinin malleina. LED teknologia kehittyy ja valonlähteiden hyötysuhde paranee tällä hetkellä nopealla tahdilla. Varmistathan LED valaisinten viimeisimmät tekniset tiedot verkkosivuiltamme. Teknologia kohtaa kotimaisen designin on palkittu muun muassa Red Dot Design Award ja Wallpaper Design Award -palkinnoilla. Yrityksen oman tuotekehityksen myötä malliston designvalaisimet pystytään toteuttamaan energiatehokkailla LED- ja loistelamppuratkaisuilla. Innojok vaalii - yhteistyössä perikuntien kanssa - Yki Nummen ja Lisa Johansson-Papen valaisinten uustuotantoa. Laajasta alkuperäistuotannosta uustuotantoon valikoituu mielenkiintoisia ja laadukkaita valaisimia. Innojok on rekisteröinyt Yki Nummen ja Lisa Johansson-Papen nimet tavaramerkkeinä. Lisäksi Innojok on erikseen suojannut Yki Nummen Modern Art- ja Lokki-valaisinten tavaramerkit. Vastuullisuus Innojok on luotettava, reilu ja palveleva kumppani, joka pyrkii aina ratkaisemaan asiakkaan tarpeen parhaalla mahdollisella tavalla. Tunnemme ja tiedostamme vastuullisuuden merkityksen päivittäisessä toiminnassamme. Kannamme vastuuta ympäristöstä, kollegoistamme ja asiakkaistamme. Kehitämme ratkaisuja, jotka edistävät hyvinvointia ja valmistamme ne laadukkaasti. Uskomme, että hyvä design on yksi tuotteen pitkäikäisyyden lähtökohdista. Tuotteemme on suunniteltu mahdollisimman pitkäikäisiksi ja energiatehokkaiksi. Huomioimme ympäristötekijät jokaisessa työvaiheessa ja kehitämme asiakaspalvelua kaikin keinoin. Suunnittelemme ja valmistamme tuotteemme vastuullisesti. Hankintojen kriteereinä ovat ympäristöystävällisyys, lähialue, kotimaisuus ja sosiaalisin perustein työllistävät alihankkijat. Yhteistyöllä sopivat valaistusratkaisut Koska Innolux-malliston valaisimet valmistetaan Suomessa, tuotteiden räätälöiminen erilaisiin projektikohteisiin on sujuvaa ja helposti toteutettavissa. Pystymme räätälöimään muun muassa valaisinten tehoa ja komponentteja sekä tekemään kokonaan projektiin suunnitellun tuotteen. Innolux-valaisimiin on valittu kestävät komponentit ja varaosien saatavuus on turvattu pitkälle tulevaisuuteen. Innojok ottaa tuotannossaan huomioon kustannustehokkuuden, jotta sekä visuaalisesti että teknisesti korkealaatuisten valaistusten toteuttaminen on mahdollista. Osaava asiakaspalvelu, tinkimätön tuotekehitys sekä luotettava varaosien saatavuus varmistavat omalta osaltaan sen, että yhteistyö kanssamme kannattaa. Ota yhteyttä! Innolux Pro -mallistossa on tunnettujen ja palkittujen suomalaismuotoilijoiden kuten Yki Nummen, Lisa Johansson-Papen ja Eero Aarnion suunnittelemia valaisimia. Malliston valaisimia

6 PLAFONDIT Innolux Design -malliston plafondit ovat projekteihin saatavilla myös teknisinä loistelamppu- ja LED-versioina. Nämä tyylikkäät valaisimet soveltuvat asuinympäristöjen lisäksi hyvin myös projektikohteisiin ja julkisiin tiloihin. Valaisimissa on parhaat tekniset ratkaisut yhdistettynä kotimaiseen designiin ja hyviin valo-ominaisuuksiin. Plafondit ovat ketjutettavissa, ja niiden asennus onnistuu helposti jakorasian päälle valaisimissa olevien avaimenreikähahlojen avulla. Tarkemmat tiedot malliston plafondeista löydät Innolux Design & Bright -kuvastosta ja sivuiltamme YKI, Yki Nummi ORNO Plafondi (1958) Väri: Valkoinen, keskiö musta tai punainen Materiaali: PMMA akryyli, teräs Yki 500 Koko: Ø 500 mm, k 130 mm Yki 390 Koko: Ø 390 mm, k 130 mm Kotelointiluokka: IP20 Kytkentä: -o- 3 max 2,5 mm²z Himmennettävyys: 1 10 V, tunnus (D) (-o- 5x max 2,5 mm2) DALI/Switch DIM, tunnus (DA) (-o- 5x max 2,5 mm2) Yki 500 Yki 390 tuotenumero sähkönumero valonlähde sis. valonlähde lampunpidin 130 / 130 Ø 390 / 500 mitat mm kiinnitysväli paino liitäntälaite max 35 W - E27 Ø 500* ,7 kg T x24 W TC-L - 2G11 Ø 500* ,7 kg elektroninen TD x24 W TC-L - 2G11 Ø 500* ,7 kg elektroninen TDA x24 W TC-L - 2G11 Ø 500* ,7 kg elektroninen L W LED x - Ø 500* ,7 kg elektroninen max 35 W - E27 Ø 390* ,6 kg T x18 W TC-L - 2G11 Ø 390* ,6 kg elektroninen TD x18 W TC-L - 2G11 Ø 390* ,6 kg elektroninen TDA x18 W TC-L - 2G11 Ø 390* ,6 kg elektroninen L W LED x - Ø 390* ,6 kg elektroninen ANNI, Lisa Johansson-Pape Orno Plafondi (n. 1950) Väri: Valkoinen Materiaali: PMMA akryyli, teräs Kotelointiluokka: IP20 Kytkentä: -o- 3 max 2,5 mm² Himmennettävyys: 1 10 V, tunnus (D) (-o- 5x max 2,5 mm2) DALI/Switch DIM, tunnus (DA) (-o- 5x max 2,5 mm2) 150 tuotenumero sähkönumero valonlähde sis. valonlähde lampunpidin mitat mm kiinnitysväli paino liitäntälaite max 35 W - E27 Ø 550* kg T x24 W TC-L - 2G11 Ø 550* kg elektroninen TD x24 W TC-L - 2G11 Ø 550* kg elektroninen TDA x24 W TC-L - 2G11 Ø 550* kg elektroninen L W LED x - Ø 550* kg elektroninen Innojok Oy Sirrikuja 3 L Helsinki innojok@innojok.fi 8 Ø 550

7 AMANDA, Lisa Johansson-Pape LJP Plafondi (1960-luku) Väri: valkoinen. Materiaali: PMMA akryyli, teräs Kotelointiluokka: IP20 Kytkentä: -o- 3 max 2,5 mm² 110 Himmennettävyys: 1 10 V, tunnus (D) (-o- 5x max 2,5 mm2) DALI/Switch DIM, tunnus (DA) (-o- 5x max 2,5 mm2) tuotenumero sähkönumero valonlähde sis. valonlähde lampunpidin mitat mm kiinnitysväli paino liitäntälaite max 35 W - E27 Ø 690* ,5 kg T x24 W TC-L - 2G11 Ø 690* ,5 kg elektroninen TD x24 W TC-L - 2G11 Ø 690* ,5 kg elektroninen TDA x24 W TC-L - 2G11 Ø 690* ,5 kg elektroninen L W LED x - Ø 690* ,5 kg elektroninen MOON, Eero Aarnio Plafondi (2010) Väri: valkoinen Materiaali: PMMA akryyli, teräs Kotelointiluokka: IP20 Kytkentä: -o- 3 max 2,5 mm² Himmennettävyys: V, tunnus (D) (-o- 5x max 2,5 mm2) DALI/Switch DIM, tunnus (DA) (-o- 5x max 2,5 mm2) 600 tuotenumero sähkönumero valonlähde sis. valonlähde lampunpidin mitat mm kiinnitysväli paino liitäntälaite P max 35 W - E x 600 x ,6 kg PT x24 W TC-L - 2G x 600 x ,6 kg elektroninen PTD x24 W TC-L - 2G x 600 x ,6 kg elektroninen PTDA x24 W TC-L - 2G x 600 x ,6 kg elektroninen PL W LED x x 600 x ,6 kg elektroninen FERMAT, Brita Flander Plafondi (2009) Väri: Valkoinen Materiaali: PMMA akryyli, lasi Valaisimesta on saatavilla myös riippuvalaisin, tuotenumero Ø 690 Kotelointiluokka: IP20 Kytkentä: -o- 3 max 2,5 mm² Himmennettävyys: 1 10 V, tunnus (D) (-o- 5x max 2,5 mm2) DALI/Switch DIM, tunnus (DA) (-o- 5x max 2,5 mm2) tuotenumero sähkönumero valonlähde sis. valonlähde lampunpidin mitat mm kiinnitysväli paino liitäntälaite max 35 W - E27 Ø 680* ,25 kg T x24 W TC-L - 2G11 Ø 680* ,25 kg elektroninen TD x24 W TC-L - 2G11 Ø 680* ,25 kg elektroninen TDA x24 W TC-L - 2G11 Ø 680* ,25 kg elektroninen L W LED x - Ø 680* ,25 kg elektroninen Ø Innojok Oy Sirrikuja 3 L Helsinki innojok@innojok.fi

8 LAGUNA, Pauli Partanen Plafondi (2010) Väri: Valkoinen Materiaali: PMMA akryyli Kotelointiluokka: IP20 Kytkentä: -o- 3 max 2,5 mm² Himmennettävyys: 1 10 V, tunnus (D) (-o- 5x max 2,5 mm2) DALI/Switch DIM, tunnus (DA) (-o- 5x max 2,5 mm2) tuotenumero sähkönumero valonlähde sis. valonlähde lampunpidin mitat mm kiinnitysväli paino liitäntälaite max 35 W - E27 600* ,10 kg T x24 W TC-L - 2G11 600* ,10 kg elektroninen TD x24 W TC-L - 2G11 600* ,10 kg elektroninen TDA x24 W TC-L - 2G11 600* ,10 kg elektroninen L W LED x - 600* ,10 kg elektroninen ZIO ja ZENEOS, Martti Jännes Plafondit (2010) Väri: Valkoinen Materiaali: PMMA akryyli Zeneos Kotelointiluokka: IP20 Kytkentä: -o- 3 max 2,5 mm² Himmennettävyys: 1 10 V, tunnus (D) (-o- 5x max 2,5 mm2) DALI/Switch DIM, tunnus (DA) (-o- 5x max 2,5 mm2) Zio Zeneos Zio tuotenumero sähkönumero valonlähde sis. valonlähde lampunpidin mitat mm kiinnitysväli paino liitäntälaite max 35 W - E27 500* ,1 kg T x24 W TC-L - 2G11 500* ,1 kg elektroninen TD x24 W TC-L - 2G11 500* ,1 kg elektroninen TDA x24 W TC-L - 2G11 500* ,1 kg elektroninen L W LED x - 500* ,1 kg elektroninen max 35 W - E27 700* ,3 kg T x18W TC-L - 2G11 700* ,3 kg elektroninen TD x18W TC-L - 2G11 700* ,3 kg elektroninen TDA x18W TC-L - 2G11 700* ,3 kg elektroninen L W LED x - 700* ,3 kg elektroninen Innojok Oy Sirrikuja 3 L Helsinki innojok@innojok.fi 10

9 JASMINA Innolux Jasmina antaa toiminnallista ja laadukasta valoa ihmisille. Jasmina täyttää haasteellisetkin näköergonomian tarpeet ja antaa miellyttävän tasaisen ja tarvittaessa tehokkaan valaistuksen. Laakean opaalikuvun johdosta valaisimen pintakirkkaus on matala, eikä se häikäise. Laajan valikoiman ansiosta Jasmina-tuoteperhe tarjoaa energiatehokkaan ja laadukkaan valaistusratkaisun kotien ja julkisten tilojen eri käyttötarkoituksiin. Innolux Jasmina on kevyt mutta tukeva. Sen suunnittelussa on otettu huomioon suomalaiset asennustottumukset ja asentaminen kattorasian päälle on nopeaa ja helppoa kahden avainmenreikähahlon ja pikaliittimen ansiosta. Kuvun kiinnitys ja irrotus tapahtuu helposti käännettävillä metallikiinnikkeillä. Jasminassa on luotettavat elektroniset komponentit. Laadukkaat valonlähteet tulevat valaisimen mukana. Koot 350 mm ja 435 mm ovat saatavana LED-valonlähteillä, jotka on entistä energiatehokkaampi ja pitkäikäisempi ratkaisu. Jasmina LED syttyy täyteen kirkkauteen viiveettä, ja se kestää usein tapahtuvaa sytyttämistä, joten se on hyvä ratkaisu esimerkiksi käytäville ja vaikeasti huollettaviin kohteisiin. Projektikohteisiin valaisinten valoteho on räätälöitävissä. LED-moduulit voi tarvittaessa helposti vaihtaa. Tilaustuotteena Jasmina on saatavana myös riippuvalaisimena ja LED-malleina kokoluokissa Ø 500, 580, 800 ja 1080 mm. Tarkistathan LED-mallien viimeisimmät tekniset tiedot suoraan myyjiltämme. Ø 350/435/500/580/800/ /110/140/140/170/ cd/klm η = 68% Kotelointiluokka: IP 20 Väri: valkoinen Kytkentä: -o- 3* max 2,5 mm2 Himmennettävyys (ei mallit ja ): 1-10 V, tunnus (D) (-o- 5* max 2,5 mm2) DALI, tunnus (DA) (-o- 5* max 2,5 mm2) 11 tuotenumero sähkönumero valonlähde sis. valonlähde lampunpidin mitat mm kiinnitysväli paino liitäntälaite LED 6 W x - Ø 350 mm 78 0,8 kg elektroninen *11 W TC-SEL x 2G7 Ø 350 mm 78 0,8 kg elektroninen LED 8 W x - Ø 435 mm 78 0,8 kg elektroninen *18 W TC-L x 2G11 Ø 435 mm 78 1,6 kg elektroninen D *18 W TC-L x 2G11 Ø 435 mm 78 1,6 kg elektroninen DA *18 W TC-L x 2G11 Ø 435 mm 78 1,6 kg elektroninen *24 W TC-L x 2G11 Ø 500 mm 78 2,5 kg elektroninen D *24 W TC-L x 2G11 Ø 500 mm 78 2,5 kg elektroninen DA *24 W TC-L x 2G11 Ø 500 mm 78 2,5 kg elektroninen LED x - Ø 500 mm 78 2,5 kg elektroninen *36 W TC-L x 2G11 Ø 580 mm 78 2,7 kg elektroninen D *36 W TC-L x 2G11 Ø 580 mm 78 2,7 kg elektroninen DA *36 W TC-L x 2G11 Ø 580 mm 78 2,7 kg elektroninen LED x - Ø 580 mm 78 2,7 kg elektroninen *55 W TC-L x 2G11 Ø 800 mm - 5,3 kg elektroninen D *55 W TC-L x 2G11 Ø 800 mm - 5,3 kg elektroninen DA *55 W TC-L x 2G11 Ø 800 mm - 5,3 kg elektroninen LED x - Ø 800 mm - 5,3 kg elektroninen *55 W TC-L x 2G11 Ø 1080 mm - 12 kg elektroninen D *55 W TC-L x 2G11 Ø 1080 mm - 12 kg elektroninen DA *55 W TC-L x 2G11 Ø 1080 mm - 12 kg elektroninen LED x - Ø 1080 mm - 12 kg elektroninen Innojok Oy Sirrikuja 3 L Helsinki innojok@innojok.fi

10 MERINA Innolux Merina antaa tehokkaan ja laadukkaan valaistuksen. Merina-valaisimen pintakirkkaus on matala, eikä valaisin häikäise. Merina tarjoaa energiatehokkaan ja laadukkaan valaistusratkaisun kotien ja julkisten tilojen eri käyttötarkoituksiin. Kuvun kiinnitys ja irrotus tapahtuu helposti käännettävillä metallikiinnikkeillä. Merina-valaisimen laadukkaat ja luotettavat elektroniset komponentit. Valaisimen runko on polttomaalattua teräslevyä ja häikäisysuoja opaaliakryylimuovia. Kotelointiluokka: IP 20 Väri: valkoinen Kytkentä: -o- 3* max 2,5 mm2 Himmennettävyys: 1-10 V, tunnus (D) (-o- 5* max 2,5 mm2) DALI, tunnus (DA) (-o- 5* max 2,5 mm2) cd/klm η = 59% / tuotenumero sähkönumero valonlähde sis. valonlähde lampunpidin mitat mm kiinnitysväli paino liitäntälaite *14 W T5 - G5 690*230*100-1,3 kg elektroninen D *14 W T5 - G5 690*230*100-1,3 kg elektroninen DA *14 W T5 - G5 690*230*100-1,3 kg elektroninen *28/54 W T5 - G5 1290*230*100-2,2 kg elektroninen D *28/54 W T5 - G5 1290*230*100-2,2 kg elektroninen DA *28/54 W T5 - G5 1290*230*100-2,2 kg elektroninen SARA Neliönmallista Innolux Saraa on saatavana kolmea kokoa, 300 mm, 360 mm ja 500 mm. Laakean opaalikuvun ansiosta valaisin ei häikäise. Kupu on helppo irrottaa metallisten kiinnikkeiden ansiosta. Valaisin sopii hyvin myös mataliin tiloihin. Valaisin toimitetaan 3000 kelvinin loistelampuilla. Innolux Sara on saatavana kahdessa koossa myös himmennettävänä, digitaalisella painonappi-himmennyksellä (DALI) sekä 1-10 V:n analogisella himmennyksellä (D). Kotelointiluokka: IP 20 Väri: valkoinen Kytkentä: -o- 3* max 2,5 mm2 Himmennettävyys: (ei malli ) 1-10 V, tunnus (D) (-o- 5* max 2,5 mm2) DALI, tunnus (DA) (-o- 5* max 2,5 mm2) 300/360/ /85/85 300/360/ cd/klm η = 68% tuotenumero sähkönumero valonlähde sis. valonlähde lampunpidin mitat mm kiinnitysväli paino liitäntälaite *11 W TC-SEL x 2G7 300*300*75-0,9 kg elektroninen *18 W TC-L x 2G11 360*360*85-1,1 kg elektroninen D *18 W TC-L x 2G11 360*360*85-1,1 kg elektroninen DA *18 W TC-L x 2G11 360*360*85-1,1 kg elektroninen *36 W TC-L x 2G11 500*500*85-2,0 kg elektroninen D *36 W TC-L x 2G11 500*500*85-2,0 kg elektroninen DA *36 W TC-L x 2G11 500*500*85-2,0 kg elektroninen Innojok Oy Sirrikuja 3 L Helsinki innojok@innojok.fi 12

11 PAMELA Innolux Pamela on kosteiden tilojen roiskevesitiivis muovikuvullinen yleisvalaisin. Valaisin soveltuu muun muassa pesuhuoneisiin ja askartelutiloihin. Opaalikuvullinen valaisin antaa runsaasti valoa, mutta ei häikäise. Kotelointiluokka: IP 44 Väri: valkoinen Kytkentä: -o- 3* max 2,5 mm / cd/klm η = 85% tuotenumero sähkönumero valonlähde sis. valonlähde lampunpidin mitat mm kiinnitysväli paino liitäntälaite *14 W T5 - G5 627*200* ,3 kg elektroninen *28 W T5 - G5 1255*200* ,8 kg elektroninen *35 W T5 - G5 1540*200* ,5 kg elektroninen IIRIS Innolux Iiris sopii erinomaisesti kosteisiin ja kuiviin tiloihin. Tehokkaiden 2 x 26 W:n valonlähteiden ansiosta isompi Iiris riittää jopa invamitoitetun wc:n yleisvalaisimeksi. Kotelointiluokka: IP 44 Väri: valkoinen Kytkentä: -o- 3* max 2,5 mm / /400 cd/klm η = 56% tuotenumero sähkönumero valonlähde sis. valonlähde lampunpidin mitat mm kiinnitysväli paino liitäntälaite W TC D/E x G24q-3 290* ,9kg elektroninen x26 W TC D/E x G24q-3 400* ,0kg elektroninen 13 Innojok Oy Sirrikuja 3 L Helsinki innojok@innojok.fi

12 RIIPPUVALAISIMET Innolux Design -malliston riippuvalaisimet käyvät sellaisenaan (katso Design-malliston tuotekuvasto) tai ovat helposti räätälöitävissä erilaisiin projekteihin: muun muassa valaisinten tehoa ja komponentteja voidaan muokata, samoin valaisinten väri ja materiaali ovat muutettavissa. On mahdollista tehdä myös täysin uusi, projektiin suunniteltu valaisin. MULTI Innolux Multi on monikäyttöinen ja teknisesti korkeatasoinen ripustettava valaisin koteihin, toimistoihin, neuvottelutiloihin ja erilaisiin hoitotiloihin. Patentoidun kierähdysmekanisminsa ansiosta valaisin voidaan kääntää epäsuoraa valoa antavasta yleisvalaisimesta tehokkaaksi suoraa valoa antavaksi valaisimeksi. Yleisvalokäytössä valaisin heijastaa valon epäsuorasti katon kautta. Se antaa myös suoraa valoa rungossa olevan kahden rei itetyn raidan läpi. Ripustettavassa Multissa on kolme eri tehovaihtoehtoa. Kaikissa malleissa on värinättömän valon takaava elektroninen liitäntälaite. Valaisimessa on vakiovarusteena valonlähteet, ripustusvaijerit ja vetokytkin. Ripustettavaa Multia voidaan käyttää jopa kirkasvalona, koska alaspäin suunnattuna valon määrä riittää valohoidossa vaadittuun luksin valaistusvoimakkuuteen. 650/950/ Kun Innolux Multi 2 55 W sijoitetaan valkoisesta katosta cm:n päähän, katon pintakirkkaus pysyy miellyttävällä cd/m² tasolla. Suurimmalle 4 54 W:n Multille sopiva ripustuskorkeus on cm katosta, jolloin yli 20 m²:n tila valaistaan tasaisesti Kotelointiluokka: IP 20 Väri: valkoinen (RAL 9010) Himmennettävyys: 1-10 V, tunnus (D) cd/klm η = 61% tuotenumero sähkönumero valonlähde sis. lampunpidin mitat mm kiinnitysväli paino liitäntälaite valonlähde *55 W TC-L x 2G11 650*320* ,8 kg elektroninen D *55 W TC-L x 2G11 650*320* ,8 kg elektroninen *39 W T5 x G5 950*320* ,0 kg elektroninen D *39 W T5 x G5 950*320* ,0 kg elektroninen *54 W T5 x G5 1250*320* ,2 kg elektroninen D *54 W T5 x G5 1250*320* ,2 kg elektroninen Innojok Oy Sirrikuja 3 L Helsinki innojok@innojok.fi 14

13 UUSIKAUPUNKI Innolux Uusikaupunki on ripustettava T5-valaisin toimistotilojen suoraan ja epäsuoraan valaistukseen. Uusikaupunki sopii hyvin esimerkiksi työ- ja neuvotteluhuoneisiin. Asuintiloissa valaisin soveltuu muun muassa ruokapöydän yläpuolelle. Valaisimen runko on polttomaalattua teräslevyä ja päädyt ruiskupuristettua muovia. Valaisimen alavalossa on matalaluminanssiritilä, joka rajaa tehokkaasti alavalohäikäisyä. Sopiva ripustuskorkeus on yli 40 cm katosta. Valaisimessa on elektroninen liitäntälaite ja vaijeriripustus. Mallit ja ovat varustettu vetokytkimillä, jolloin ylä- ja alavalon voi kytkeä erikseen. Kotelointiluokka: IP 20 Väri: valkoinen Himmennettävyys: 1-10 V, tunnus (D) DALI, tunnus (DA) / cd/klm η = 78% cd/klm η = 83% tuotenumero sähkönumero valonlähde sis. lampunpidin mitat mm kiinnitysväli paino liitäntälaite valonlähde *28/54 W T5 - G5 1270*290* ,4 kg elektroninen *35/49 W T5 - G5 1570*290* ,6 kg elektroninen *28/54 W T5 - G5 1270*290* ,4 kg elektroninen *35/49 W T5 - G5 1570*290* ,6 kg elektroninen NAPOLI Innolux Napoli on moderni, kulmikas T5-matala luminanssivalaisin toimisto-, näyttely- ja julkisiin tiloihin. Valaisimen runko on polttomaalattua teräslevyä. Heijastin- ja matalaluminanssiritilä ovat satiinieloksoitua alumiinia. Ylävalossa on muovinen pölysuoja. Valaisimessa on helposti säädettävä vaijeriripustus. Muotoilunsa ansiosta Innolux Napoli soveltuu hyvin ramppiasennuksiin. Valaisinta on kaksi eri runkoleveyttä tehovaihtoehtojen mukaan. Valaisimesta on myös himmennettäviä malleja lamppuiset mallit toimitetaan vakiona kahdella vetokytkimellä Kotelointiluokka: IP 20 Väri: harmaa (RAL 9006) Himmennettävyys: 1-10 V, tunnus (D) DALI, tunnus (DA) 1251/ / cd/klm η = 61% tuotenumero sähkönumero valonlähde sis. lampunpidin mitat mm kiinnitysväli paino liitäntälaite valonlähde *28/54 W T5 - G5 1251*190* ,8 kg elektroninen *35/49 W T5 - G5 1551*190* ,2 kg elektroninen *28/54 W T5 - G5 1251*250*50 800/1000/1204 5,8 kg elektroninen *35/49 W T5 - G5 1551*250* /1200/1504 7,2 kg elektroninen 15 Innojok Oy Sirrikuja 3 L Helsinki innojok@innojok.fi

14 SEINÄVALAISIMET MULTI-seinävalaisin Innolux Multi on myös seinävalaisin. Se sopii hyvin käytävien, aulojen ja asuinhuoneiden valaistukseen. Valaisin valaisee häikäisemättömästi alapuolella olevia seinäpintoja rei ityksen kautta. Katon kautta puolestaan 80% valosta heijastuu tilan miellyttäväksi yleisvaloksi. Sopiva asennuskorkeus katosta on cm. Valaisimesta on saatavilla myös himmennettäviä malleja cd/klm η = 69% tuotenumero sähkönumero valonlähde sis. lampunpidin mitat mm kiinnitysväli paino liitäntälaite valonlähde W TC-L x 2G11 650*235* ,4 kg elektroninen D W TC-L x 2G11 650*235* ,4 kg elektroninen *55 W TC-L x 2G11 650*235* ,5 kg elektroninen D *55 W TC-L x 2G11 650*235* ,5 kg elektroninen INKO, Klaus Michalik Uutuus! Tyylikästä Innolux Inko -seinävalaisinta voidaan käyttää monipuolisesti. Kun valaisin asennetaan valoaukko ylöspäin, se antaa epäsuoraa valoa katon kautta. Asentamalla valaisin toisinpäin valaisin muuttuu alaspäin valaisevaksi. Inko-valaisimella saadaan luotua kiinnostava valaistus, koska valoa suuntautuu myös kapean valoaukon kautta vastakkaiseen suuntaan. Tyylikäs valaisin soveltuu käytettäväksi esimerkiksi käytävissä ja aulatiloissa. Inko-valaisimella saa aikaiseksi näyttäviä valaistuksia, kun valaisimen valoaukkojen suuntaa vaihdellaan. Näin valaistukseen saadaan myös vaihtelua ja rytmiä. Valaisin asennetaan seinärasiaan. Valaisimeen voidaan myös tehdä johdotus pinta-asennuksena, ja silloin siinä on ketjutusmahdollisuus. Valaisimen kaapelin läpivientiaukko on valaisimen takapuolella eli sillä puolella, missä ei ole suoraa valoaukkoa. Tällöin valaisimen valonjako ei häiriinny pintakaapeloinnin takia. Väri: valkoinen Materiaali: polttomaalattu teräs tuotenumero sähkönumero valonlähde sis. lampunpidin mitat mm kiinnitysväli paino liitäntälaite valonlähde max 35 W - E27 273*175* ,5 kg Innojok Oy Sirrikuja 3 L Helsinki innojok@innojok.fi 16

15 AINO Innolux Aino -seinävalaisin soveltuu vaativiinkin designkohteisiin. Valaisinta voidaan käyttää myös osana opastejärjestelmiä kiinnittämällä esimerkiksi huoneen numero tai muu opaste valaisimen kupuun. Opaalikuvun pintakirkkaus on pieni, joten valaisin ei häikäise. Valaisimessa on valoaukko sekä ylä- että alapuolella, joten valaisin antaa valoa kauniisti seinäpinnalle. Valaisimesta on saatavilla kaksi eri mallia, suorakaiteen muotoinen ja kartion muotoinen. Vakiovarusteena valaisimessa on välikytkimellinen liitosjohto. Valaisin saatavissa myös seinärasia-asennuksiin, tunnus (SR). Väri: valkoinen Materiaali: akryyli, polttomaalattu teräs / MILLA Innolux Milla on kätevä ja hyvin häikäisysuojattu seinä- ja kohdevalo. Seinään asennettava valaisin sopii esimerkiksi sängyn viereen lukuvaloksi, ja siinä voi käyttää suurikokoista, tehokasta energiansäästölamppua. Valo on helppo suunnata epäsuorasti seinäpinnalle kääntyvän varren ansiosta. Materiaali: alumiini Väri: harjattu alumiini 210 tuotenumero malli valonlähde sis. lampunpidin mitat mm kiinnitysväli paino liitäntälaite valonlähde suorakaide max 40 W - E27 390*290*95-2,0 kg SR suorakaide max 40 W - E27 390*290*95-2,0 kg kartio max 40 W - E27 350*350/250*120-2,0 kg SR kartio max 40 W - E27 350*350/250*120-2,0 kg - Ø 155 tuotenumero sähkönumero valonlähde sis. lampunpidin mitat mm kiinnitysväli paino liitäntälaite valonlähde max 60 W - E27 210*Ø 155-0,8 kg - 17 Innojok Oy Sirrikuja 3 L Helsinki innojok@innojok.fi

16 KALUSTEVALAISIMET RIINA Monikäyttöinen Innolux Riina -seinävalaisin on Riina Oikarin suunnittelema. Akryylirunkoinen valaisin antaa suoraa valoa ylöspäin, ja lisäksi se valaisee myös epäsuorasti seinäpintaa. Innolux Riina soveltuu erinomaisesti tuomaan epäsuoraa valoa oleskelutiloihin ja käytäville. Valaisimen liittäminen sähköverkkoon tapahtuu normaalilla pistokkeella. Kotelointiluokka: IP 20 Väri: valkoinen opaaliakryyli /986/ tuotenumero valonlähde sis. valonlähde lampunpidin mitat mm kiinnitysväli liitäntälaite W T5 - G5 686*86* elektroninen W T5 - G5 986*86* elektroninen W T5 - G5 1286*86* elektroninen ALIISA Innolux Aliisa on kätevä ja kaunis listavalaisin, jonka voi asentaa seinään tai esimerkiksi kaapin alareunaan. Häikäisysuojaa pystyy kääntämään 135 astetta, mikä mahdollistaa valon suuntaamisen häikäisemättömästi halutulla tavalla. Ohuen runkonsa ansiosta valaisimen voi asentaa ahtaisiinkin paikkoihin. Valaisimen liittäminen sähköverkkoon tapahtuu normaalilla pistokkeella. Valonlähteenä on T5-loistelamppu. Väri: hopea Kotelointiluokka: IP /910/ tuotenumero valonlähde sis. valonlähde lampunpidin mitat mm kiinnitysväli paino liitäntälaite W T5 x G5 610*85* mm 0,8 kg elektroninen W T5 x G5 910*85* mm 1,3 kg elektroninen W T5 x G5 1210*85* mm 1,6 kg elektroninen SIRPA Innolux Sirpa on työtasovalaisin, jonka rakenne mahdollistaa monipuolisen asennuksen. Kulmikkaan muotoilunsa ansiosta valaisimen voi asentaa kaapin pohjaan, seinään tai kulmaan. 14 W:n ja 21 W:n valaisimessa on vakiona kytkin sekä pistorasia. 28 W:n malli on ilman kytkintä ja pistorasiaa. Valonlähteenä on T5- loistelamppu. Väri: valkoinen Kotelointiluokka: IP / tuotenumero valonlähde sis. valonlähde lampunpidin mitat mm kiinnitysväli paino liitäntälaite W T5 x G5 720*90* mm 0,85 kg elektroninen W T5 x G5 1000*90* mm 1,2 kg elektroninen W T5 x G5 1200*90* mm 1,3 kg elektroninen Innojok Oy Sirrikuja 3 L Helsinki innojok@innojok.fi 18

17 PICCOLO Innolux Piccolo on monikäyttöinen T5-perusrunkovalaisin. Pienen kokonsa vuoksi valaisin on asennettavissa ahtaisiinkin paikkoihin. Loistelamppu ulottuu Piccolo-valaisimessa lähes päästä päähän, ja kun valaisinta voidaan ketjuttaa välijohdoilla, saadaan muodostettua lähes yhtenäisiä valojonoja. Valaisimet on mitoitettu sopimaan yleisesti käytössä oleviin hyllyleveyksiin, 60, 90, 120 ja 150 cm. Innolux Piccolo sisältää 4000 kelvinin T5-loistelampun, 180 cm:n liitosjohdon (eu-plugi) ja 15 cm:n välijohdon. Ketjuttamista varten Piccolo-valaisimeen on saatavissa lisäksi välijohtoja, joiden pituus on cm. Johdot on varustettu vedonpoistolla, joka varmistaa luotettavan johtojen kiinnityksen valaisimiin. Piccolo-valaisinta voidaan ketjuttaa välijohtojen avulla enintään 200 W:n sarjaksi. Piccolo-valaisin voidaan asentaa joko pohjasta tai kyljestä ruuveilla. Vaakasuuntaan asennettaessa valaisin antaa valoa kolmeen suuntaan. Valaisimen voi asentaa myös kyljelleen niin, että valo suuntautuu ylös ja sivulle. Kotelointiluokka: IP 20 Väri: valkoinen Lisävarusteet: Välijohto 30cm Välijohto 50 cm Välijohto 100 cm Välijohto 150 cm Välijohto 200 cm Liitosjohto 300cm /875/1175/ tuotenumero sähkönumero valonlähde sis. lampunpidin mitat mm kiinnitysväli paino liitäntälaite valonlähde W T5 x G5 575*43* mm 0,3 kg elektroninen W T5 x G5 875*43* mm 0,4 kg elektroninen W T5 x G5 1175*43* mm 0,55 kg elektroninen W T5 x G5 1475*43* mm 0,6 kg elektroninen 19 Innojok Oy Sirrikuja 3 L Helsinki innojok@innojok.fi

18 PÖYTÄ- JA LATTIAVALAISIMET Innolux-työpöytävalaisimissa on korkeatasoiset ja symmetriset matalaluminanssi-häikäisysuojat. Symmetrinen valonjako takaa työpöydälle tasaisen valaistuksen riippumatta valaisimen sijaintipaikasta. Matalaluminanssiritilällä varustetut valaisimet soveltuvat hyvin tietokonetyöskentelyyn, sillä ritilän ansiosta valon heijastuspinta laajenee vähentäen merkittävästi kiiltokuvastumien syntymistä. Lähes kaikissa Innolux-työpöytävalaisimissa on värilämpötilaltaan viileitä lamppuja, jotka tehostavat mustavalkokontrastia paperilla tehden näkemisestä tarkempaa. BILBAO Innolux Bilbao on tehokas ja ulottuva työpöytävalaisin. Valaisimessa on erityisen tukeva ja kestävä rakenne metallisten nivelten ansiosta. Virtakytkin on valaisinkuvussa. Valaisimessa on pitkäikäinen 6 W:n LED-moduuli. Väri: musta Valaisimissa käytetään energiatehokkaita pienloistelamppuja tai LED-valonlähteitä. Energiataloudellisuuden lisäksi lamppujen kestoikä on yli tuntia, joka vastaa 5-10 vuoden käyttöikää. Jokaisen valaisimen kohdalla on isoluksikäyrät, jotka kuvaavat valaisimen valonjakautumista. Valaisimen kohdalla oleva isoluksikäyrä kuvaa valaisimen pyödälle luomaa valaistusvoimakkuutta valaisimen kuvun alapinnan ollessa 40 cm:n korkeudella. Suurin valaistusvoimakkuus on ilmoitettu kuvan keskellä olevalla valaistusvoimakkuusarvolla. Ø (cm) max lx lx (cm) 750 lx 500 lx 300 lx 200 lx Ø 190 tuotenumero valonlähde sis. valonlähde lampunpidin mitat mm kiinnitysväli paino liitäntälaite LED 6 W x - varrenpituus 740-2,2 kg elektroninen BIEL Himmennettävä Innolux Biel -työpöytävalaisin on tehokas ja ulottuva valaisin. Valaisimen virtakytkin on rungossa. Valaisinta himmennetään pöytäjalustassa olevalla kosketuksella toimivalla säätimellä. Valaisimessa on pitkäikäinen 6 W:n LED-moduuli. Väri: valkoinen 60 (cm) max 950 Ø lx lx (cm) 750 lx 500 lx 300 lx 200 lx Ø 210 tuotenumero valonlähde sis. valonlähde lampunpidin mitat mm kiinnitysväli paino liitäntälaite LED 6 W x - varrenpituus 800-1,6 kg elektroninen Innojok Oy Sirrikuja 3 L Helsinki innojok@innojok.fi 20

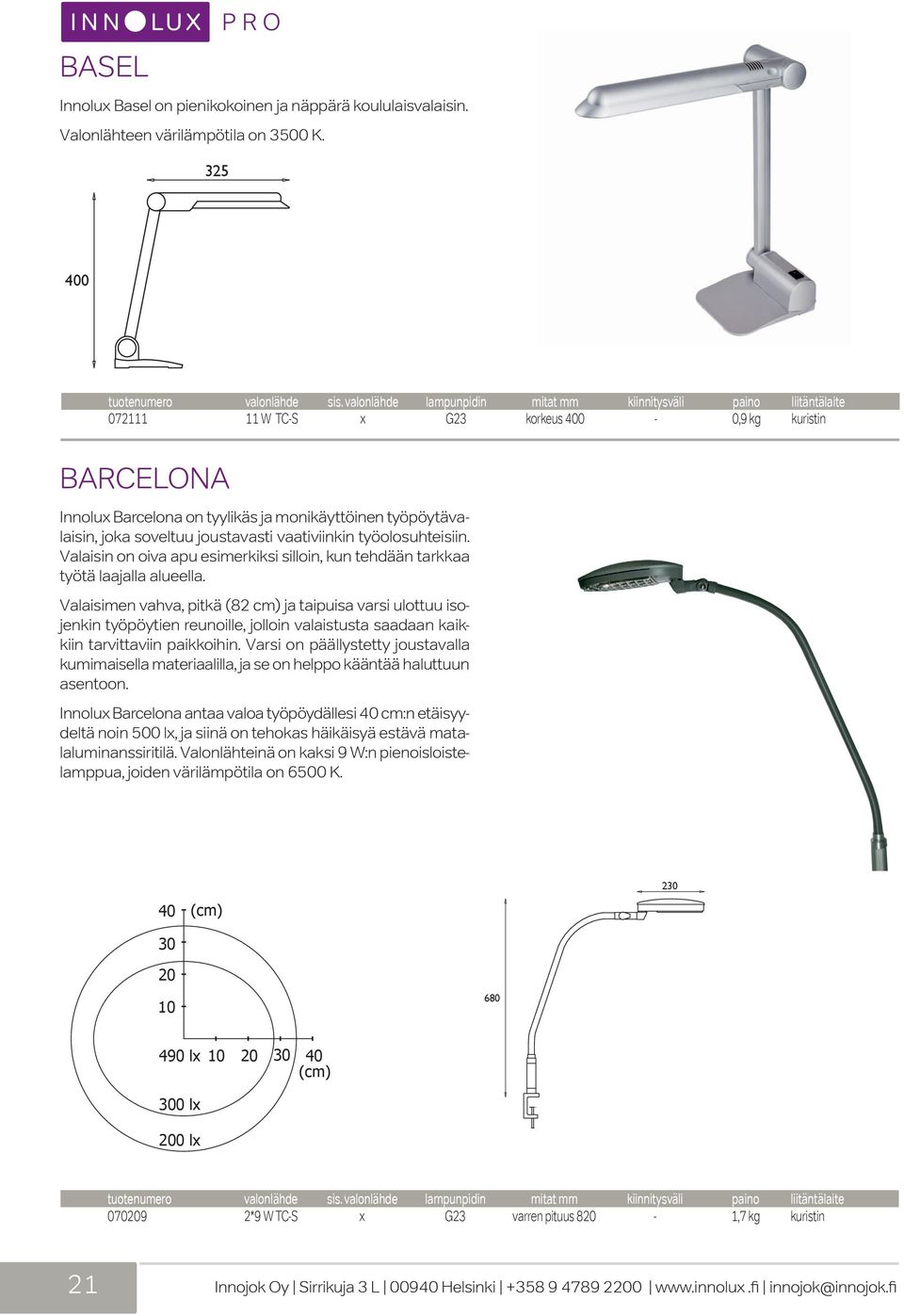

19 BASEL Innolux Basel on pienikokoinen ja näppärä koululaisvalaisin. Valonlähteen värilämpötila on 3500 K tuotenumero valonlähde sis. valonlähde lampunpidin mitat mm kiinnitysväli paino liitäntälaite W TC-S x G23 korkeus 400-0,9 kg kuristin BARCELONA Innolux Barcelona on tyylikäs ja monikäyttöinen työpöytävalaisin, joka soveltuu joustavasti vaativiinkin työolosuhteisiin. Valaisin on oiva apu esimerkiksi silloin, kun tehdään tarkkaa työtä laajalla alueella. Valaisimen vahva, pitkä (82 cm) ja taipuisa varsi ulottuu isojenkin työpöytien reunoille, jolloin valaistusta saadaan kaikkiin tarvittaviin paikkoihin. Varsi on päällystetty joustavalla kumimaisella materiaalilla, ja se on helppo kääntää haluttuun asentoon. Innolux Barcelona antaa valoa työpöydällesi 40 cm:n etäisyydeltä noin 500 lx, ja siinä on tehokas häikäisyä estävä matalaluminanssiritilä. Valonlähteinä on kaksi 9 W:n pienoisloistelamppua, joiden värilämpötila on 6500 K (cm) lx (cm) 300 lx 200 lx tuotenumero valonlähde sis. valonlähde lampunpidin mitat mm kiinnitysväli paino liitäntälaite *9 W TC-S x G23 varren pituus 820-1,7 kg kuristin 21 Innojok Oy Sirrikuja 3 L Helsinki innojok@innojok.fi

20 BERLIN Innolux Berlin on korkealuokkainen ja tyylikäs työpöytävalaisin. Se seisoo tukevasti painojalustallaan myös ääriasennoissa. Berlin soveltuu tehokkuutensa ansiosta hyvin monenlaisiin käyttötarkoituksiin. Innolux Berlin antaa työpöydällesi valoa noin 500 lx 40 cm:n korkeudelta, ja siinä on tehokas häikäisyä estävä matalaluminanssiritilä. Valoteknisesti Innolux Berlin vastaa Innolux Barcelonaa. Valonlähteiden värilämpötila 6500 K. 40 (cm) lx 300 lx (cm) lx tuotenumero valonlähde sis. valonlähde lampunpidin mitat mm kiinnitysväli paino liitäntälaite *9 W TC-S x G23 korkeus 500-1,7 kg kuristin BERGAMO (tilaustuote) Innolux Bergamo on lattialle sijoitettava työtilavalaisin. Valaisin toimii liiketunnistimen ja vakiovalosäädön ohjaamana. Liiketunnistin pitää valot päällä, kun valaisimen luona oleskellaan ja sammuttaa valot, kun valaisimen luota poistutaan. Vakiovalosäädin pitää työpöydän valaistusvoimakkuuden vakiona säätämällä valaisimen tehoa työpöydälle tulevan päivänvalon kirkkauden mukaan. Molemmat ominaisuudet vähentävät tarpeetonta energiankulutusta. Valaisinta voidaan ohjata myös varsiosassa olevasta painonapista. Kotelointiluokka: IP 20 Väri: harmaa (RAL 9006) Himmennettävyys: DALI, painonappi valaisimen rungossa tuotenumero valonlähde sis. valonlähde lampunpidin mitat mm liitäntälaite 4*55 W DA 4*55 W TC-L x 2G11 valaisinosa korkeus 2100 elektroninen 650*330*60 Innojok Oy Sirrikuja 3 L Helsinki innojok@innojok.fi 22

21 SUURENNUSLASIVALAISIMET Innolux Magni on korkeatasoinen suurennuslasivalaisinsarja. Tasokkaan optiikan ja tehokkaan valon yhdistelmä mahdollistaa tarkkuutta vaativan työskentelyn. Elektronisen liitäntälaitteen ansiosta valo on välkkymätöntä, jolloin näkömukavuus on ihanteellinen. Innolux Magnin lasinen linssi on kestävä ja korkeatasoinen. Linssiä suojaa saranoitu suojakansi. Innolux Magni on erinomainen apuväline työssä tai harrastuksen parissa. Suurennuslasivalaisin auttaa myös niitä, joilla on ikääntymisen myötä heikentynyt näkökyky. Myös sairaaloiden silmäklinikat ovat todenneet Innolux Magnin laadukkaaksi apuvälineeksi. Magni toimii erinomaisena työpöytävalaisimena silloinkin, kun suurennusta ei tarvita. Lampun värilämpötila on vakiona 6400 kelviniä eli päivänvalonsävyinen, joten värien näkeminen on tarkkaa. Kunkin valaisimen kohdalla on kuvattu valonjakautuminen isoluksikäyrinä. Käyrät ilmoittavat, millä etäisyydellä valaisimen keskipisteestä käyrän luona ilmoitettu valaistusvoimakkuus saavutetaan. Suurin valaistusvoimakkuus on ilmoitettu kuvan keskellä olevalla valaistusvoimakkuusarvolla. Optiikassa suurennusta mitataan dioptereilla (D), joka ei ole sama kuin suurennuskerroin. Suurennuskertoimen saa laskettua kaavalla 1+D/4, jolloin: 3D = 1,75-kertainen suurennus 5D = 2,25-kertainen suurennus 12D = 4-kertainen suurennus MAGNI 28 W Innolux Magni 28 W on erinomainen käsitöihin ja muuhun työskentelyyn, jossa tarvitaan laajaa suurennusaluetta. Magni-suurennuslasivalaisimen metallinen varsi on tukeva ja jousitettu. Valaisinosa on muovia. Valaisin on ulottuva ja helposti ohjailtava, mikä mahdollistaa hyvän työskentelyergonomian. Valaisimen T5-rengasloistelamppu antaa voimakkaan ja tasaisen valon. Alla on kuvattu valon jakautuminen työpöydälle, kun valaisin sijaitsee 40 cm:n korkeudella pöydän pinnasta. Magni 28 W antaa valoa työpöydälle yli 1100 lx 40 cm:n etäisyydeltä. Suurennuslasin läpi katsottaessa etäisyydellä, jossa kuva on tarkka, valaistusvoimakkuus on yli 3500 lx. Loistelamppujen värilämpötila on 6400 K (päivänvalo). Kirkkaan lasilinssin halkaisija on 170 mm, ja linssin suurennus on 175 %. Linssiä suojaa saranoilla varustettu läppä. Läpän ollessa kiinni valaisinta voi käyttää normaalina työpöytävalaisimena. Vakiokiinnityksenä on tukeva ruuvipuristinkiinnike pöydän reunaan (cm) lx lx (cm) 750 lx 500 lx 300 lx 200 lx tuotenumero valonlähde sis. valonlähde lampunpidin mitat mm kiinnitysväli paino muuta W rengasloistelamppu x G10q Ø 170 2,9 kg elektroninen 3 diopterin linssi LED, 9 W x - Ø 170 2,9 kg elektroninen 3 diopterin linssi 23 Innojok Oy Sirrikuja 3 L Helsinki innojok@innojok.fi

22 MAGNI 22 W Innolux Magni 22 W suurennuslasivalaisimen metallinen varsi on tukeva ja jousitettu, kupuosa on muovia. Valaisin on ulottuva ja helposti ohjailtava, mikä mahdollistaa hyvän työskentelyergonomian. Valaisimen T5-rengasloistelamppu antaa voimakkaan ja tasaisen valon. Magni 22 W antaa valoa työpöydälle yli 600 lx 40 cm:n etäisyydeltä. Alla on kuvattu valon jakautuminen työpöydälle, kun valaisin sijaitsee 40 cm:n korkeudella pöydän pinnasta. Suurennuslasin läpi katsottaessa etäisyydellä, jossa kuva on tarkka, valaistusvoimakkuus on yli 2700 lx. Linssiä suojaa saranoilla varustettu läppä. Läpän ollessa kiinni valaisinta voi käyttää normaalina työpöytävalaisimena. Vakiokiinnityksenä on tukeva ruuvipuristinkiinnike pöydän reunaan (cm) lx lx 300 lx 200 lx (cm) Kuvassa Magni Focus, s. 22 tuotenumero valonlähde sis. valonlähde lampunpidin Linssi paino liitäntälaite muuta W rengasloistelamppu x G10q Ø 120 2,5 kg elektroninen 3 diopterin linssi LED, 8 W x - Ø 120 2,5 kg elektroninen 3 diopterin linssi W rengasloistelamppu x G10q Ø 120 2,5 kg elektroninen 5 diopterin linssi LED, 8 W x - Ø 120 2,5 kg elektroninen 5 diopterin linssi Innojok Oy Sirrikuja 3 L Helsinki innojok@innojok.fi 24

23 MAGNI Focus Innolux Magni Focus on kätevän kokoinen 12 W:n rengasloistelampulla varustettu suurennuslasivalaisin. Keveytensä ansiosta sitä on helppo liikutella ja asettaa erilaisiin paikkoihin. Liitosjohdon pituus on 1,5 metriä. Magni Focuksen 3D-linssi on kirkasta lasia, ja sen alareunaan on upotettu pienempi 12D-linssi. Näin sitä voi käyttää erilaisia suurennoksia vaativien kohteiden samanaikaiseen tarkasteluun. Linssin halkaisija on 100 mm ja upotetun, pienen linssin 25 mm. Linssiä suojaa saranoilla varustettu läppä. Läpän ollessa kiinni valaisinta voi käyttää normaalina työpöytävalaisimena (cm) lx lx 750 lx 500 lx 300 lx (cm) tuotenumero valonlähde sis. valonlähde lampunpidin mitat mm paino liitäntälaite muuta W rengasloistelamppu x G10q Ø 100 1,4 kg elektroninen 3 diopterin+ 12 diopterin linssi kpl LED, 5 W x Ø 100 1,4 kg elektroninen 3 diopterin+ 12 diopterin linssi Lisävarusteet Lisävarusteena valaisimien kiinnitykseen on saatavilla pöytäpainojalka, kevyesti lattialla liikkuva pyöräpainojalka ja seinäkiinnike. Magni-painojalat soveltuvat käytettäväksi myös Barcelona-työpöytävalaisimessa. SMP-painojalka pyörillä (099002) Painojalka on viidellä isokokoisella pyörällä varustettu tukeva painojalka, joka liukuu kevyesti lattialla paikasta toiseen. Se soveltuu hyvin työhön, joka ei ole sidottu ainoastaan yhteen työpisteeseen tai jos työpöytäkiinnitysmahdollisuutta ei ole. Painojalka toimitetaan osat irrallaan - pakkauksessa on kokoamiseen tarvittavat avaimet. BMP-pöytäpainojalka (099003) Tukeva pöytäpainojalka mahdollistaa Magni-suurennuslasivalaisinten vaihtoehtoisen kiinnityksen esimerkiksi keskelle isompaa pöytää tai silloin kun ruuvipuristinkiinnitys pöydän reunaan ei ole mahdollista. Riittävän painon ja ruuvilukitusmekanisminsa ansiosta valaisin pysyy kiinni jalassa ja on turvallinen myös ääriasennoissa. 25 Innojok Oy Sirrikuja 3 L Helsinki innojok@innojok.fi

24 ULKOVALAISIMET Innolux-ulkovalaisimiin kuuluvat laadukkaat seinä-, piha- ja pollarivalaisimet. Valaisimet ovat konstailemattomia ja selkeälinjaisia. Valaisimet ovat korkeatasoisia ja kestäviä. Rungot on valmistettu tukevasta alumiinista. Valaisimien häikäisemättömyys on ensiluokkaista. Vakioväreinä ovat musta ja harmaa. SKUUTTI Innolux Skuutti on tyylikäs neliönmuotoinen seinävalaisin. Valaisimen valoaukot ovat eri suuntiin, joten se tarjoaa monia asennusmahdollisuuksia. Skuuttia voidaan käyttää myös talonumerovalaisimena. Valaisimeen on saatavilla myös pinta-asennuksen mahdollistava lisäkotelo, tuotenumero H tai M. Kotelointiluokka: IP 54 Väri: harmaa (RAL 7040), tunnus H; musta (RAL 9017), tunnus M; projekteihin myös muissa RAL-väreissä Kytkentä: -o- 3 2,5 max mm² tuotenumero sähkönumero valonlähde sis. valonlähde lampunpidin mitat mm muuta liitäntälaite H W TC - G24d-2 150*200*150 valoaukko 3 suuntaan kuristin M W TC - G24d-2 150*200*150 valoaukko 3 suuntaan kuristin H W TC - G24d-2 150*200*150 valoaukko 4 suuntaan kuristin M W TC - G24d-2 150*200*150 valoaukko 4 suuntaan kuristin VINSSI Innolux Vinssi on lujarakenteinen alumiinirunkoinen seinävalaisinsarja. Mallit ja valaisevat yhteen suuntaan, ja ne voidaan asentaa valoaukko ylös- tai alaspäin. Malli valaisee ylös- ja alaspäin. Valaisimiin on saatavilla pinta-asennuskotelo. Kotelointiluokka: IP 54 Väri: harmaa (RAL 7040), tunnus H musta (RAL 9017), tunnus M projekteihin myös muissa RAL-väreissä Kytkentä: -o- 3 2,5 max mm² / / x cd/klm η = 21% cd/klm η = 22% tuotenumero sähkönumero valonlähde sis. valonlähde lampunpidin mitat mm muuta liitäntälaite H W HIT - G12 200*150*300 kuristin H W HIT - G12 200*150*300 kuristin M W HIT - G12 200*150*300 kuristin H *70 W HIT - G12 200*150*500 kuristin M *70 W HIT - G12 200*150*500 kuristin Innojok Oy Sirrikuja 3 L Helsinki innojok@innojok.fi 26
