1 HOMEPLUG network adapter HOMEPLUG nätverksadapter HOMEPLUG nettverksadapter HOMEPLUG-verkkosovitin English Suomi Svenska Norsk Art.no. Model HPAV64X1 Ver

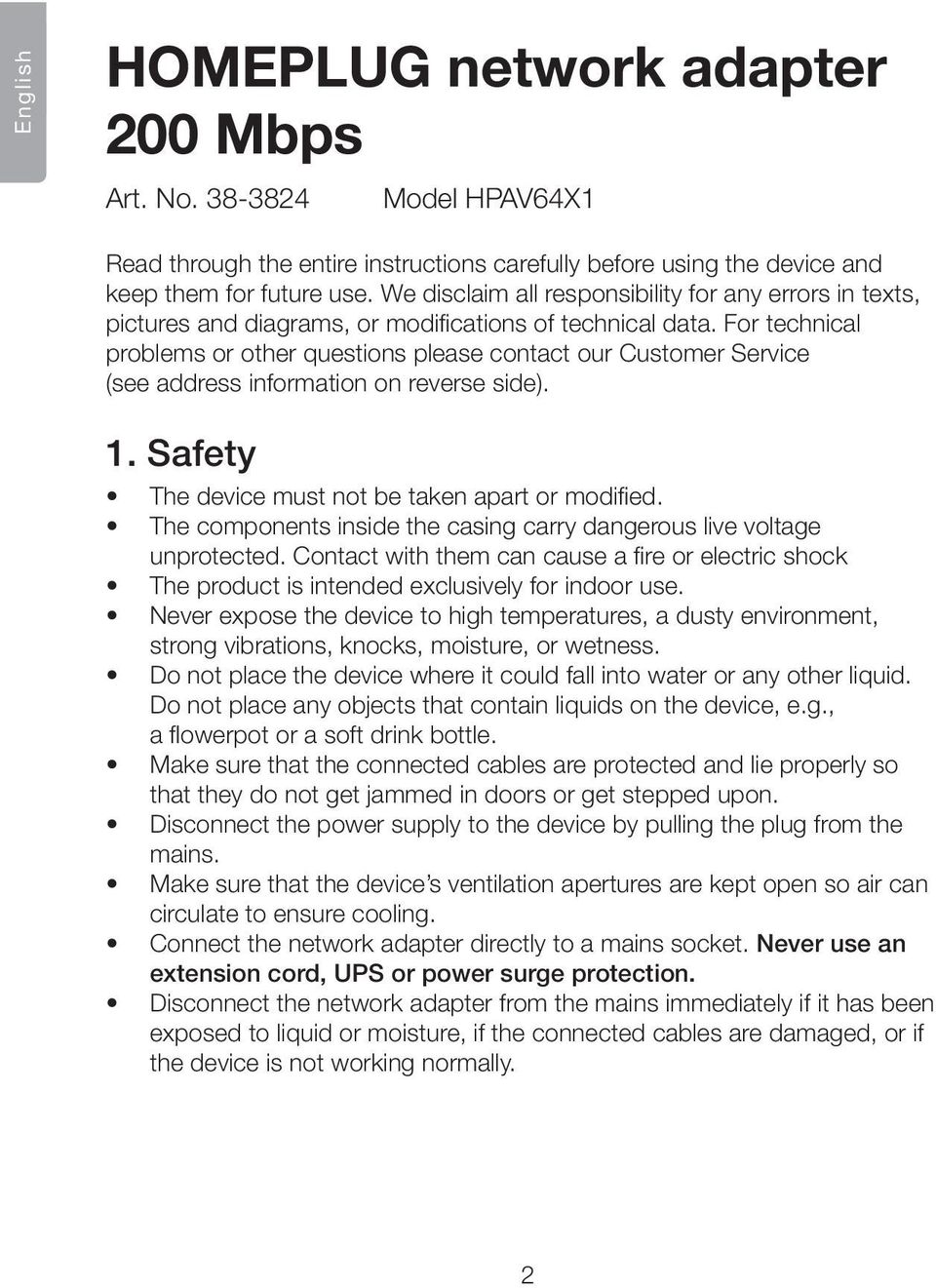

2 English HOMEPLUG network adapter 200 Mbps Art. No Model HPAV64X1 Read through the entire instructions carefully before using the device and keep them for future use. We disclaim all responsibility for any errors in texts, pictures and diagrams, or modifications of technical data. For technical problems or other questions please contact our Customer Service (see address information on reverse side). 1. Safety The device must not be taken apart or modified. The components inside the casing carry dangerous live voltage unprotected. Contact with them can cause a fire or electric shock The product is intended exclusively for indoor use. Never expose the device to high temperatures, a dusty environment, strong vibrations, knocks, moisture, or wetness. Do not place the device where it could fall into water or any other liquid. Do not place any objects that contain liquids on the device, e.g., a flowerpot or a soft drink bottle. Make sure that the connected cables are protected and lie properly so that they do not get jammed in doors or get stepped upon. Disconnect the power supply to the device by pulling the plug from the mains. Make sure that the device s ventilation apertures are kept open so air can circulate to ensure cooling. Connect the network adapter directly to a mains socket. Never use an extension cord, UPS or power surge protection. Disconnect the network adapter from the mains immediately if it has been exposed to liquid or moisture, if the connected cables are damaged, or if the device is not working normally. 2

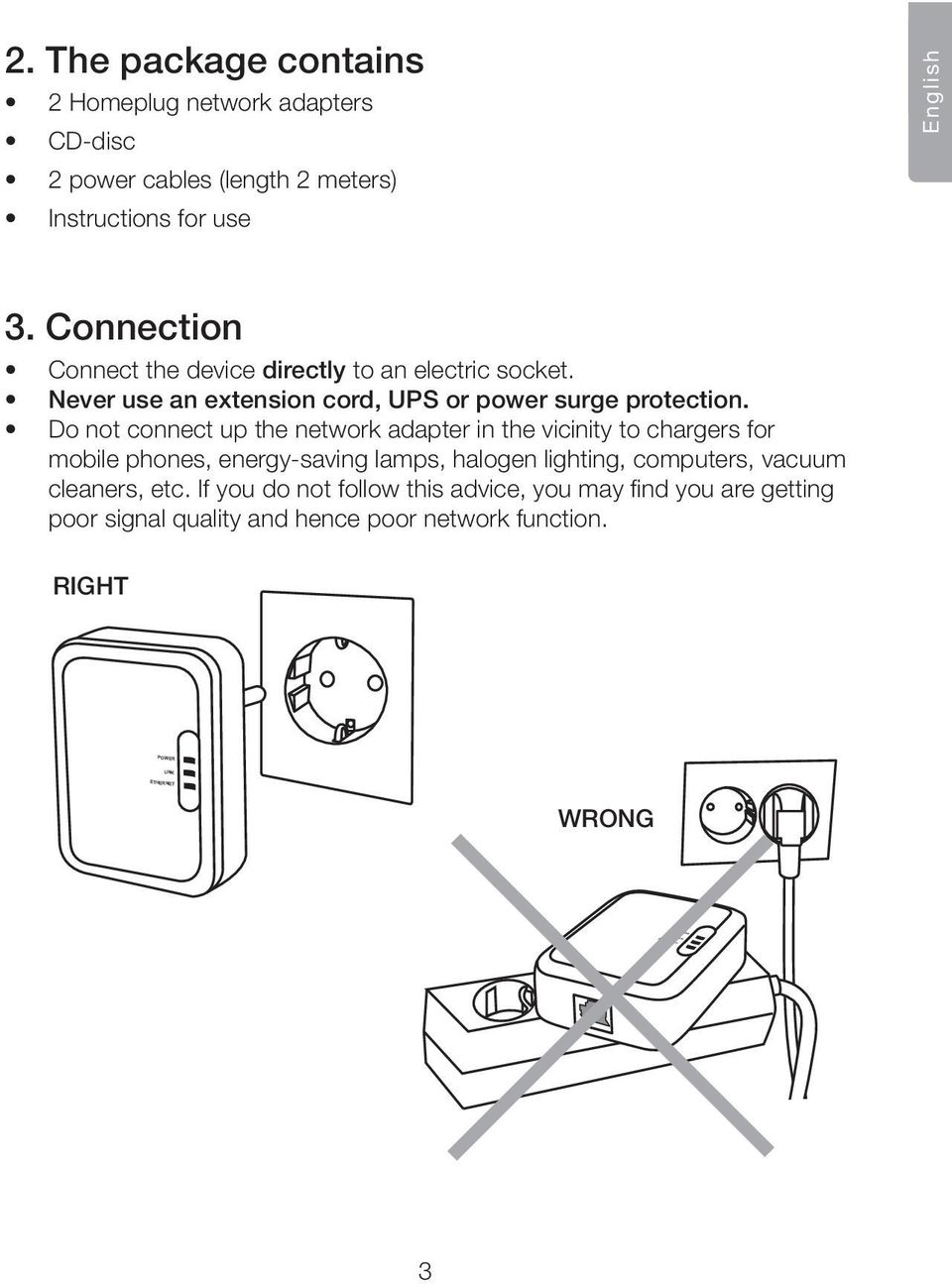

3 2. The package contains 2 Homeplug network adapters CD-disc 2 power cables (length 2 meters) Instructions for use English 3. Connection Connect the device directly to an electric socket. Never use an extension cord, UPS or power surge protection. Do not connect up the network adapter in the vicinity to chargers for mobile phones, energy-saving lamps, halogen lighting, computers, vacuum cleaners, etc. If you do not follow this advice, you may find you are getting poor signal quality and hence poor network function. Right WRONG 3

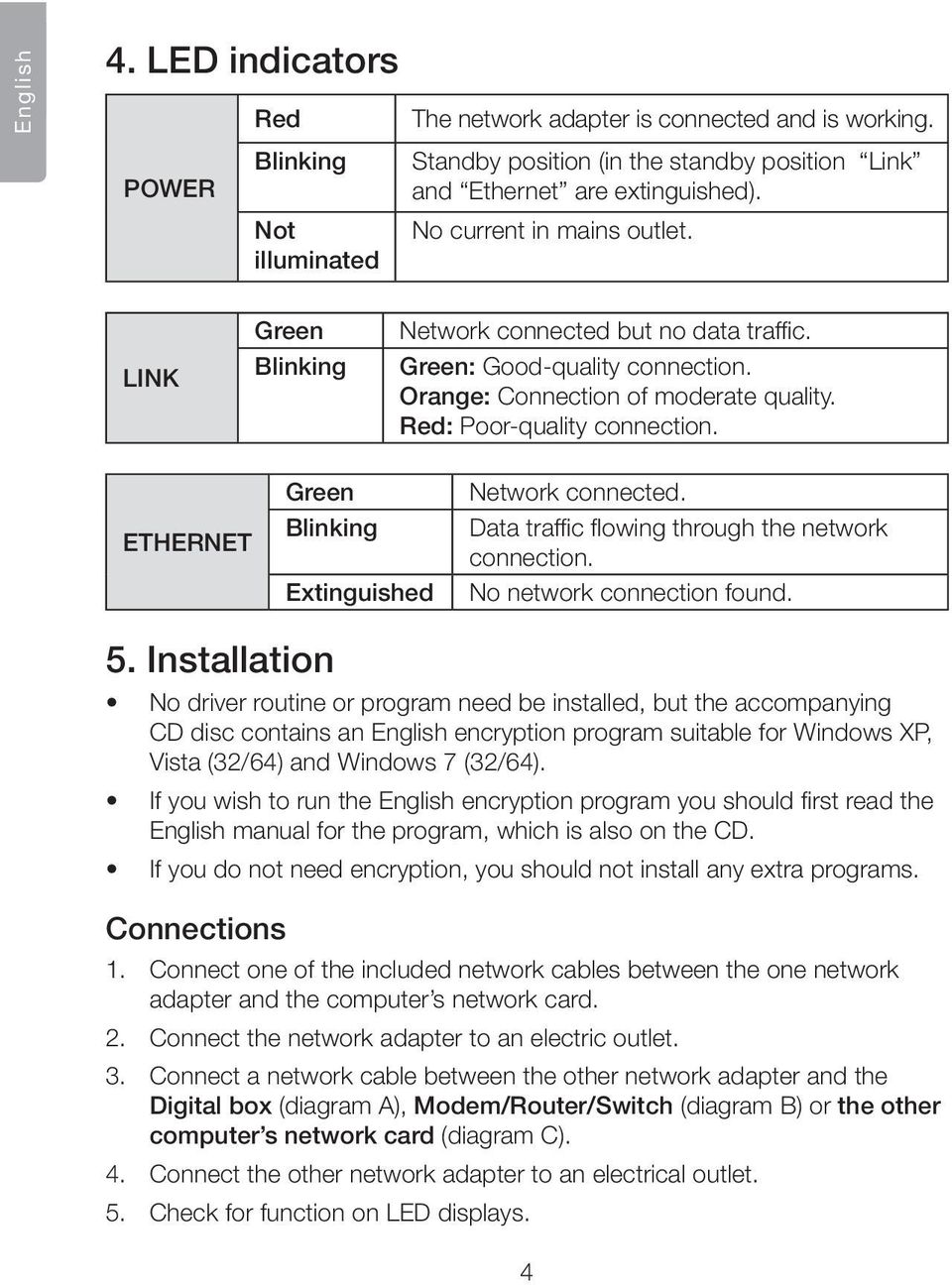

4 English 4. LED indicators Red Blinking Not illuminated The network adapter is connected and is working. Standby position (in the standby position Link and Ethernet are extinguished). No current in mains outlet. Green Blinking Network connected but no data traffic. Green: Good-quality connection. Orange: Connection of moderate quality. Red: Poor-quality connection. Green Blinking Extinguished Network connected. Data traffic flowing through the network connection. No network connection found. 5. Installation No driver routine or program need be installed, but the accompanying CD disc contains an English encryption program suitable for Windows XP, Vista (32/64) and Windows 7 (32/64). If you wish to run the English encryption program you should first read the English manual for the program, which is also on the CD. If you do not need encryption, you should not install any extra programs. Connections 1. Connect one of the included network cables between the one network adapter and the computer s network card. 2. Connect the network adapter to an electric outlet. 3. Connect a network cable between the other network adapter and the Digital box (diagram A), Modem/Router/Switch (diagram B) or the other computer s network card (diagram C). 4. Connect the other network adapter to an electrical outlet. 5. Check for function on LED displays. 4

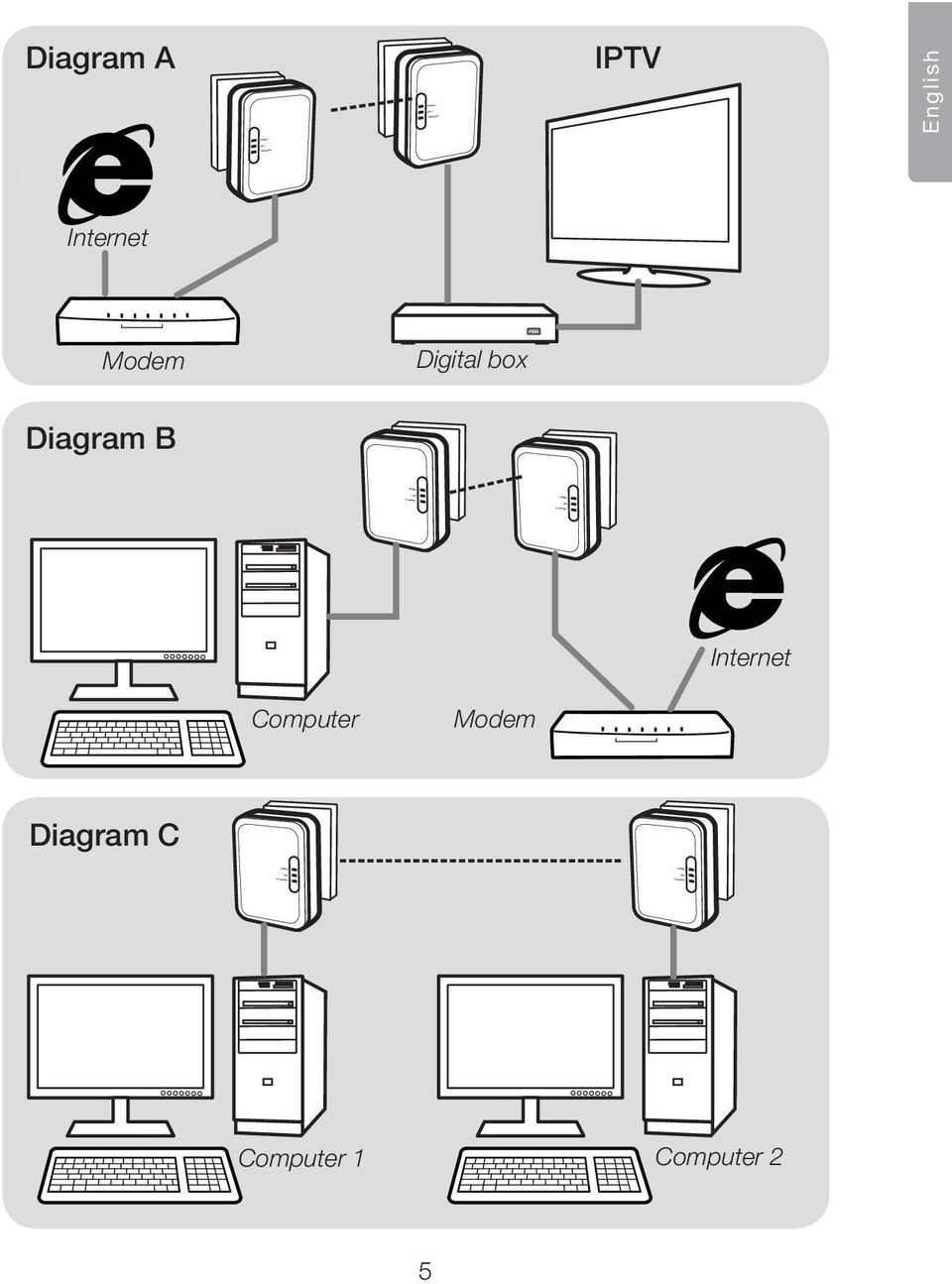

5 Diagram A IPTV English Internet Modem Digital box Diagram B Internet Computer Modem Diagram C Computer 1 Computer 2 5

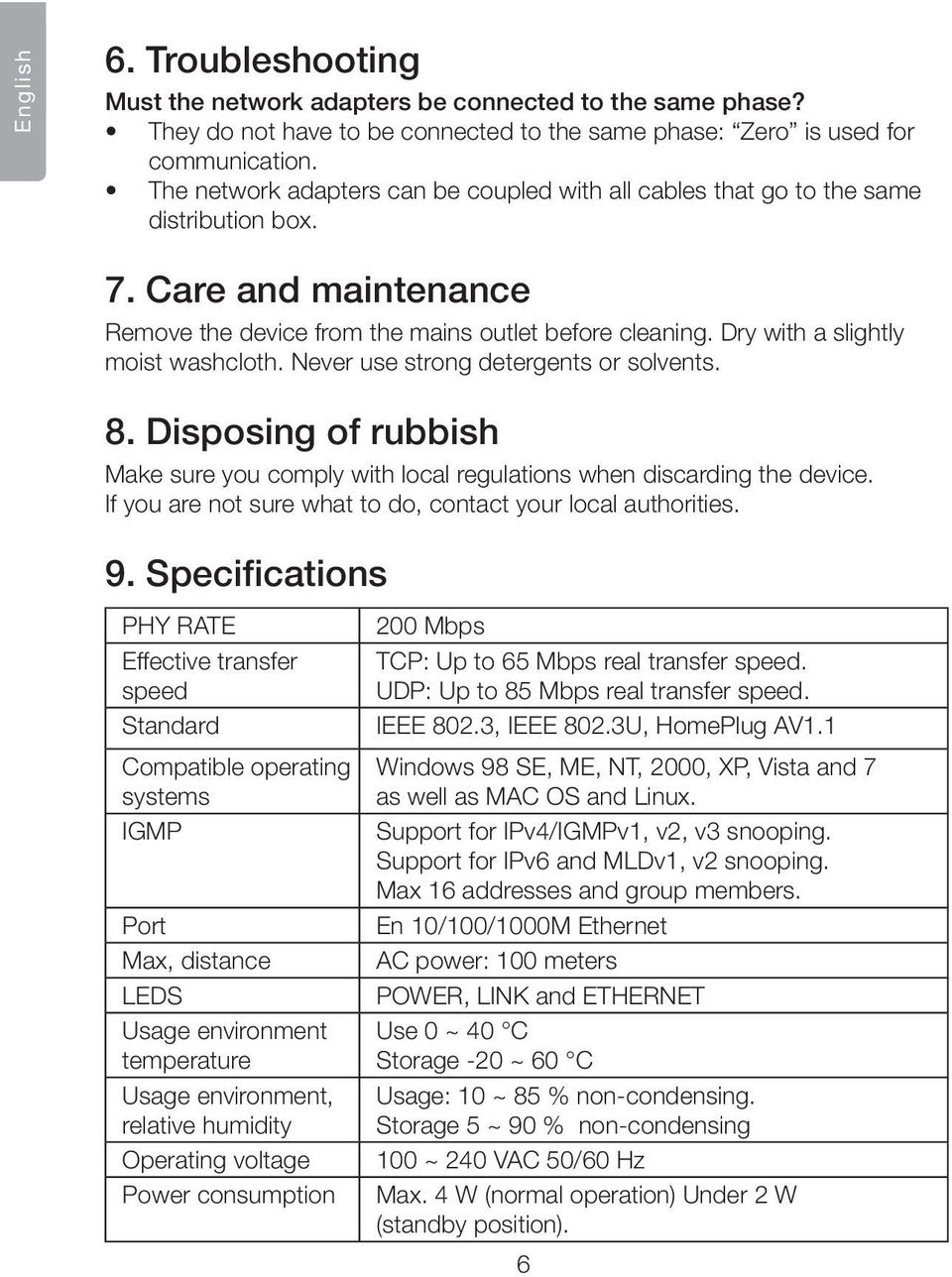

6 English 6. Troubleshooting Must the network adapters be connected to the same phase? They do not have to be connected to the same phase: Zero is used for communication. The network adapters can be coupled with all cables that go to the same distribution box. 7. Care and maintenance Remove the device from the mains outlet before cleaning. Dry with a slightly moist washcloth. Never use strong detergents or solvents. 8. Disposing of rubbish Make sure you comply with local regulations when discarding the device. If you are not sure what to do, contact your local authorities. 9. Specifications PHY RATE Effective transfer speed Standard Compatible operating systems IGMP Port Max, distance LEDS Usage environment temperature Usage environment, relative humidity Operating voltage Power consumption 200 Mbps TCP: Up to 65 Mbps real transfer speed. UDP: Up to 85 Mbps real transfer speed. IEEE 802.3, IEEE 802.3U, HomePlug AV1.1 Windows 98 SE, ME, NT, 2000, XP, Vista and 7 as well as MAC OS and Linux. Support for IPv4/IGMPv1, v2, v3 snooping. Support for IPv6 and MLDv1, v2 snooping. Max 16 addresses and group members. En 10/100/1000M Ethernet AC power: 100 meters, and Use 0 ~ 40 C Storage -20 ~ 60 C Usage: 10 ~ 85 % non-condensing. Storage 5 ~ 90 % non-condensing 100 ~ 240 VAC 50/60 Hz Max. 4 W (normal operation) Under 2 W (standby position). 6

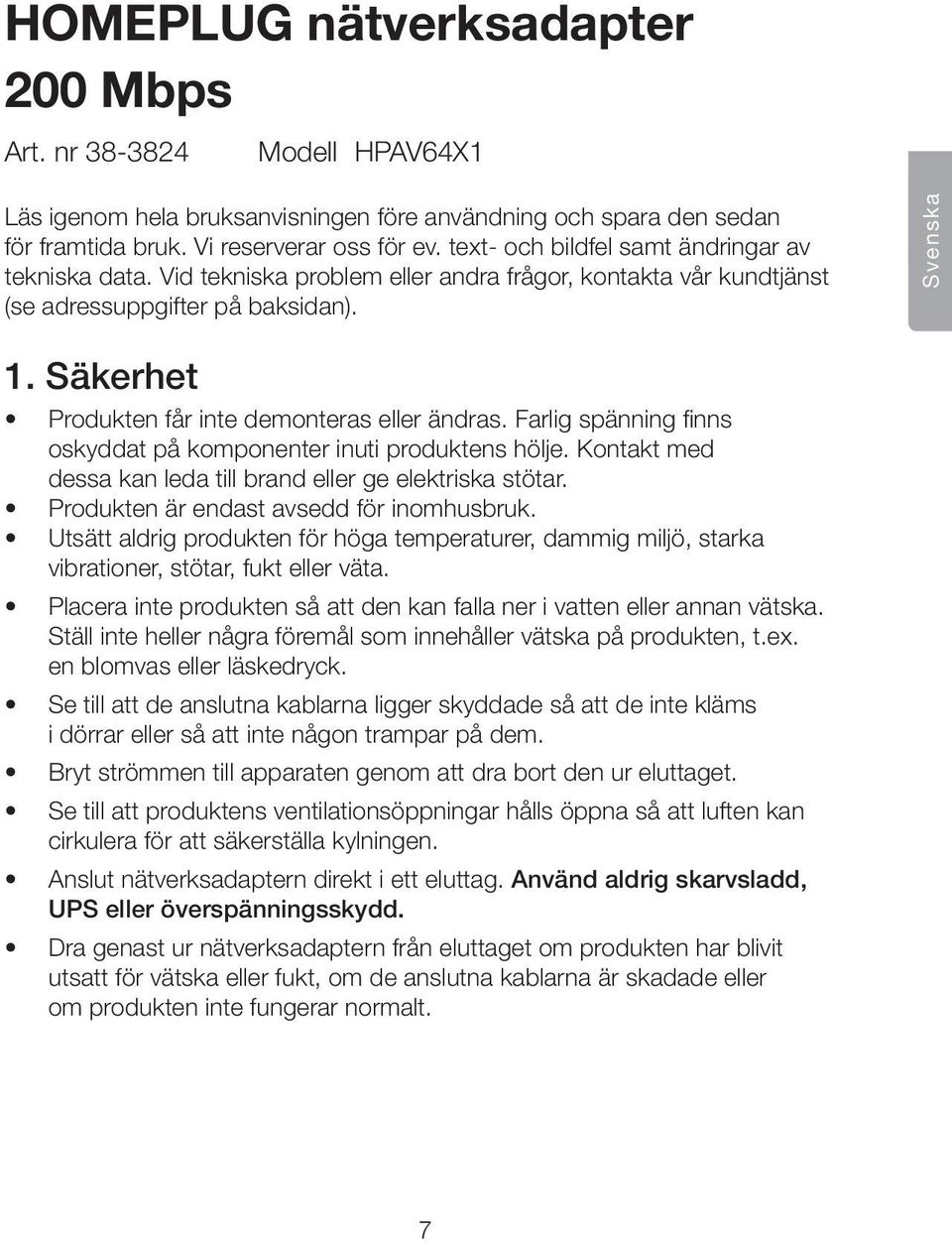

7 HOMEPLUG nätverksadapter 200 Mbps Art. nr Modell HPAV64X1 Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan). Svenska 1. Säkerhet Produkten får inte demonteras eller ändras. Farlig spänning finns oskyddat på komponenter inuti produktens hölje. Kontakt med dessa kan leda till brand eller ge elektriska stötar. Produkten är endast avsedd för inomhusbruk. Utsätt aldrig produkten för höga temperaturer, dammig miljö, starka vibrationer, stötar, fukt eller väta. Placera inte produkten så att den kan falla ner i vatten eller annan vätska. Ställ inte heller några föremål som innehåller vätska på produkten, t.ex. en blomvas eller läskedryck. Se till att de anslutna kablarna ligger skyddade så att de inte kläms i dörrar eller så att inte någon trampar på dem. Bryt strömmen till apparaten genom att dra bort den ur eluttaget. Se till att produktens ventilationsöppningar hålls öppna så att luften kan cirkulera för att säkerställa kylningen. Anslut nätverksadaptern direkt i ett eluttag. Använd aldrig skarvsladd, UPS eller överspänningsskydd. Dra genast ur nätverksadaptern från eluttaget om produkten har blivit utsatt för vätska eller fukt, om de anslutna kablarna är skadade eller om produkten inte fungerar normalt. 7

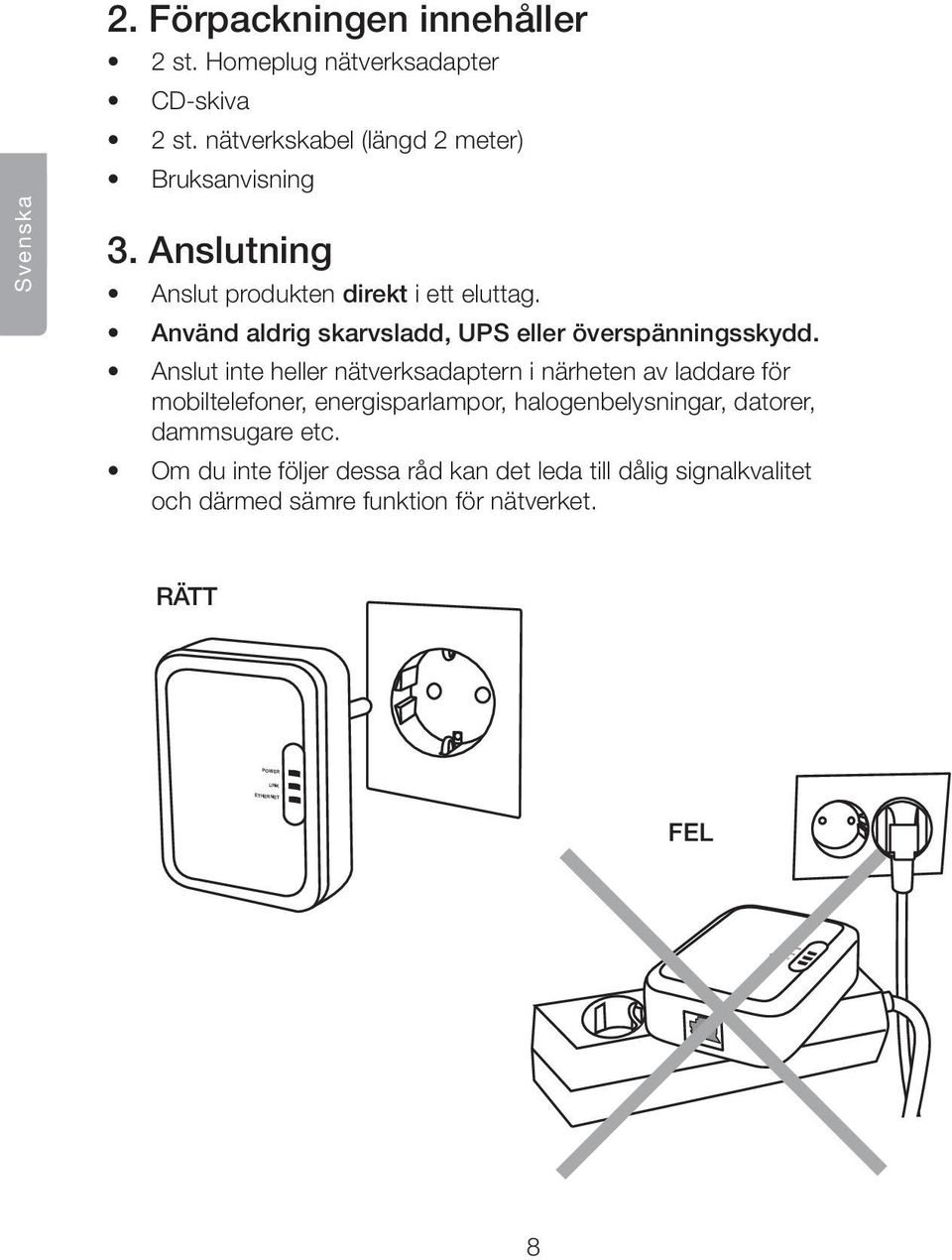

8 Svenska 2. Förpackningen innehåller 2 st. Homeplug nätverksadapter CD-skiva 2 st. nätverkskabel (längd 2 meter) Bruksanvisning 3. Anslutning Anslut produkten direkt i ett eluttag. Använd aldrig skarvsladd, UPS eller överspänningsskydd. Anslut inte heller nätverksadaptern i närheten av laddare för mobiltelefoner, energisparlampor, halogenbelysningar, datorer, dammsugare etc. Om du inte följer dessa råd kan det leda till dålig signalkvalitet och därmed sämre funktion för nätverket. RÄTT FEL 8

9 4. Lysdiodernas visning Lyser röd Blinkar Lyser inte Lyser grön Blinking Nätverksadaptern ansluten och fungerar. Standbyläge (i standbyläge är Link och Ethernet släckta). Ingen ström i eluttaget. Nätverksanslutning finns men ingen trafik pågår. Grön: Bra kvalitet på anslutningen. Orange: Medelgod kvalitet på anslutningen. Röd: Låg kvalitet på anslutningen. Svenska Lyser grön Blinkar Lyser inte Nätverksanslutning finns. Datatrafik pågår i nätverksanslutningen. Ingen nätverksanslutning hittad. 5. Installation Ingen drivrutin eller programvara behöver installeras, men på den bifogade CD-skivan finns en engelsk programvara för kryptering som passar till Windows XP, Vista (32/64) och Windows 7 (32/64). Om vill använda krypteringsprogrammet skall du först läsa den engelska manualen till programvaran som finns med på CD-skivan. Behöver du inte kryptering ska ingen extra programvara installeras. Inkoppling/anslutning 1. Anslut en av de bifogade nätverkskablarna mellan den ena nätverksadaptern och datorns nätverkskort. 2. Anslut nätverksadaptern till ett eluttag. 3. Anslut en nätverkskabel mellan den andra nätverksadaptern och Digitalbox (bild A), Modem/Router/Switch (bild B) eller Den andra datorns nätverkskort (bild C). 4. Anslut den andra nätverksadaptern till ett eluttag. 5. Kontrollera funktionen med lysdiodernas visning. 9

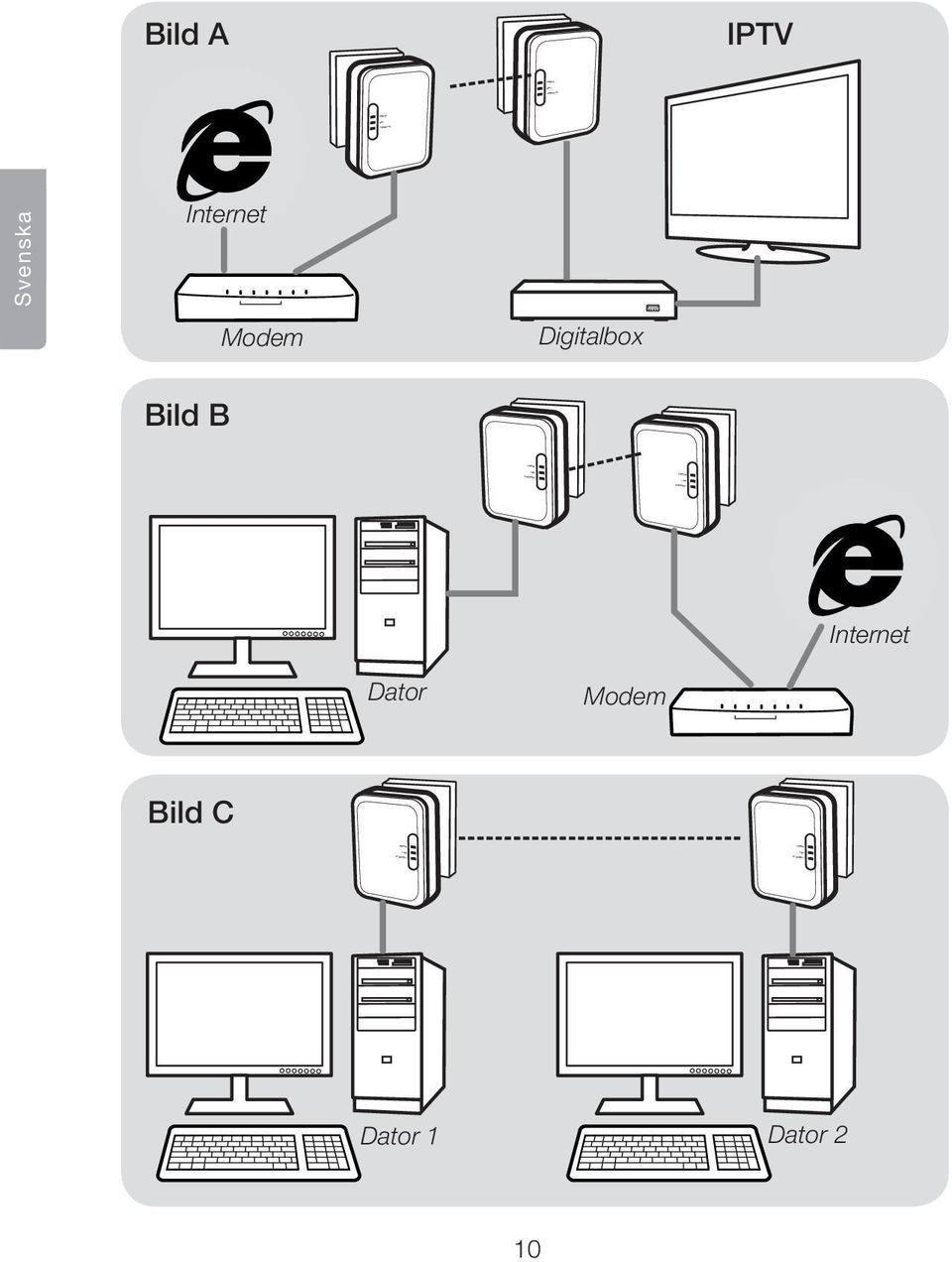

10 Bild A IPTV Svenska Internet Modem Digitalbox Bild B Internet Dator Modem Bild C Dator 1 Dator 2 10

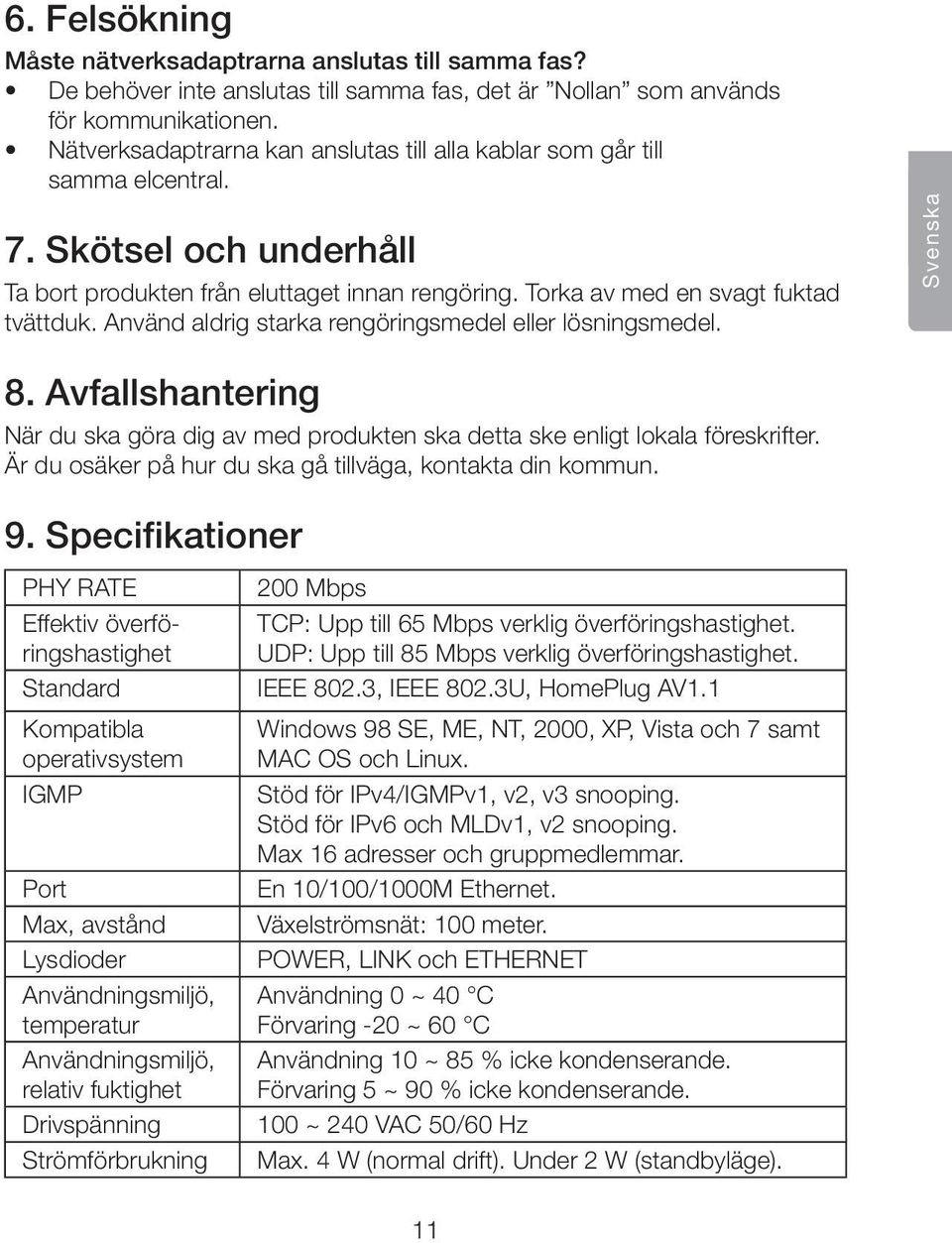

11 6. Felsökning Måste nätverksadaptrarna anslutas till samma fas? De behöver inte anslutas till samma fas, det är Nollan som används för kommunikationen. Nätverksadaptrarna kan anslutas till alla kablar som går till samma elcentral. 7. Skötsel och underhåll Ta bort produkten från eluttaget innan rengöring. Torka av med en svagt fuktad tvättduk. Använd aldrig starka rengöringsmedel eller lösningsmedel. Svenska 8. Avfallshantering När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter. Är du osäker på hur du ska gå tillväga, kontakta din kommun. 9. Specifikationer PHY RATE Effektiv överföringshastighet Standard Kompatibla operativsystem IGMP Port Max, avstånd Lysdioder Användningsmiljö, temperatur Användningsmiljö, relativ fuktighet Drivspänning Strömförbrukning 200 Mbps TCP: Upp till 65 Mbps verklig överföringshastighet. UDP: Upp till 85 Mbps verklig överföringshastighet. IEEE 802.3, IEEE 802.3U, HomePlug AV1.1 Windows 98 SE, ME, NT, 2000, XP, Vista och 7 samt MAC OS och Linux. Stöd för IPv4/IGMPv1, v2, v3 snooping. Stöd för IPv6 och MLDv1, v2 snooping. Max 16 adresser och gruppmedlemmar. En 10/100/1000M Ethernet. Växelströmsnät: 100 meter., och Användning 0 ~ 40 C Förvaring -20 ~ 60 C Användning 10 ~ 85 % icke kondenserande. Förvaring 5 ~ 90 % icke kondenserande. 100 ~ 240 VAC 50/60 Hz Max. 4 W (normal drift). Under 2 W (standbyläge). 11

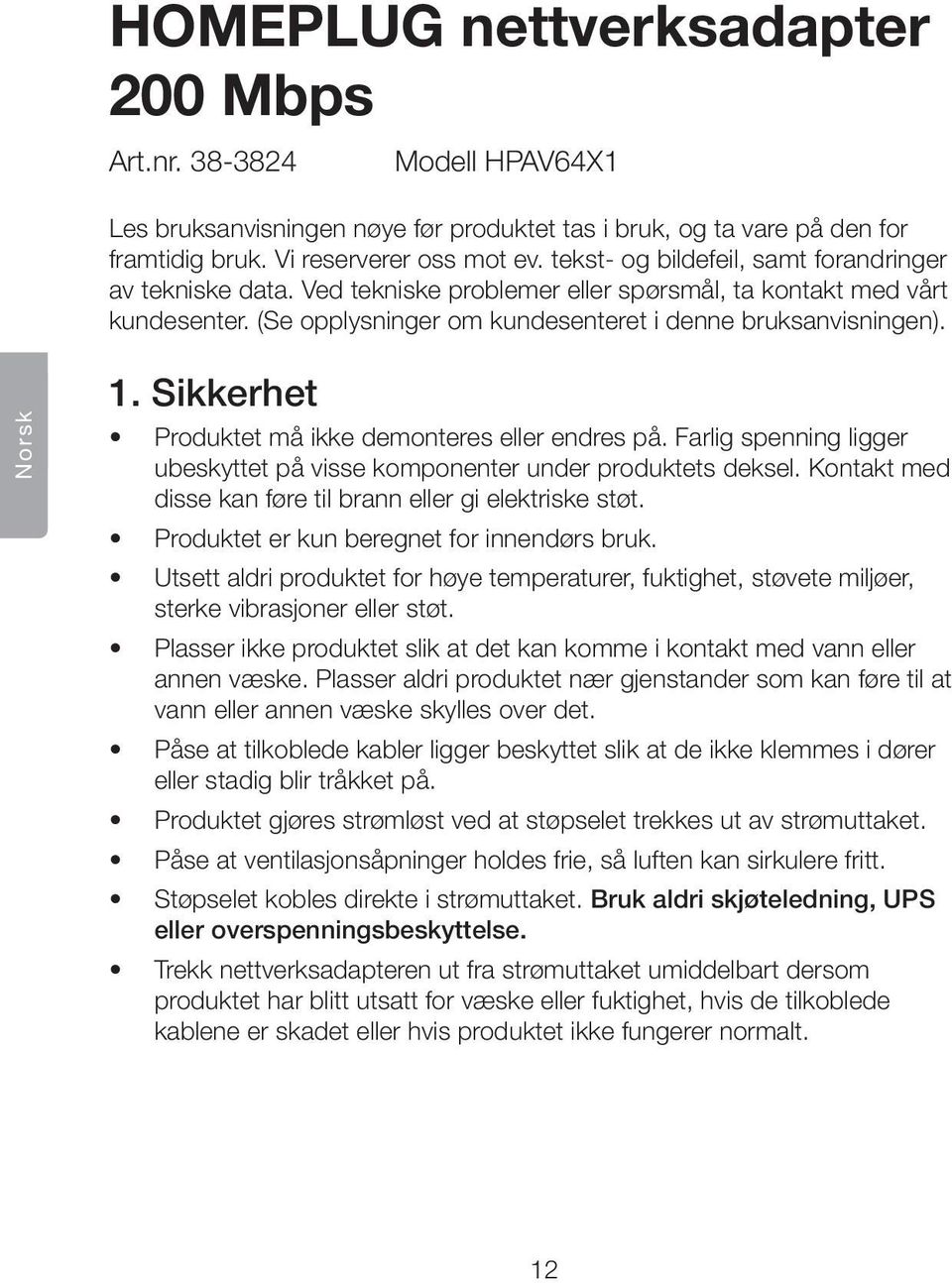

12 HOMEPLUG nettverksadapter 200 Mbps Art.nr Modell HPAV64X1 Les bruksanvisningen nøye før produktet tas i bruk, og ta vare på den for framtidig bruk. Vi reserverer oss mot ev. tekst- og bildefeil, samt forandringer av tekniske data. Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter. (Se opplysninger om kundesenteret i denne bruksanvisningen). Norsk 1. Sikkerhet Produktet må ikke demonteres eller endres på. Farlig spenning ligger ubeskyttet på visse komponenter under produktets deksel. Kontakt med disse kan føre til brann eller gi elektriske støt. Produktet er kun beregnet for innendørs bruk. Utsett aldri produktet for høye temperaturer, fuktighet, støvete miljøer, sterke vibrasjoner eller støt. Plasser ikke produktet slik at det kan komme i kontakt med vann eller annen væske. Plasser aldri produktet nær gjenstander som kan føre til at vann eller annen væske skylles over det. Påse at tilkoblede kabler ligger beskyttet slik at de ikke klemmes i dører eller stadig blir tråkket på. Produktet gjøres strømløst ved at støpselet trekkes ut av strømuttaket. Påse at ventilasjonsåpninger holdes frie, så luften kan sirkulere fritt. Støpselet kobles direkte i strømuttaket. Bruk aldri skjøteledning, UPS eller overspenningsbeskyttelse. Trekk nettverksadapteren ut fra strømuttaket umiddelbart dersom produktet har blitt utsatt for væske eller fuktighet, hvis de tilkoblede kablene er skadet eller hvis produktet ikke fungerer normalt. 12

13 2. Forpakningen inneholder 2 stk. Homeplug nettverksadapter Cd-plate 2 stk. Nettverkskabel (lengde 2 meter) Bruksanvisning 3. Klargjøring Støpselet kobles direkte i strømuttaket. Bruk aldri skjøteledning, UPS eller overspenningsbeskyttelse. Nettverksadapteren må heller ikke kobles nær mobiltelefonladere, energisparepærer, halogenbelysninger, datamaskiner, støvsugere etc. Dersom du ikke følger rådene i denne bruksanvisningen kan signalkvaliteten bli dårlig og dermed også dårligere funksjon for nettverket. Norsk RIKTIG GALT 13

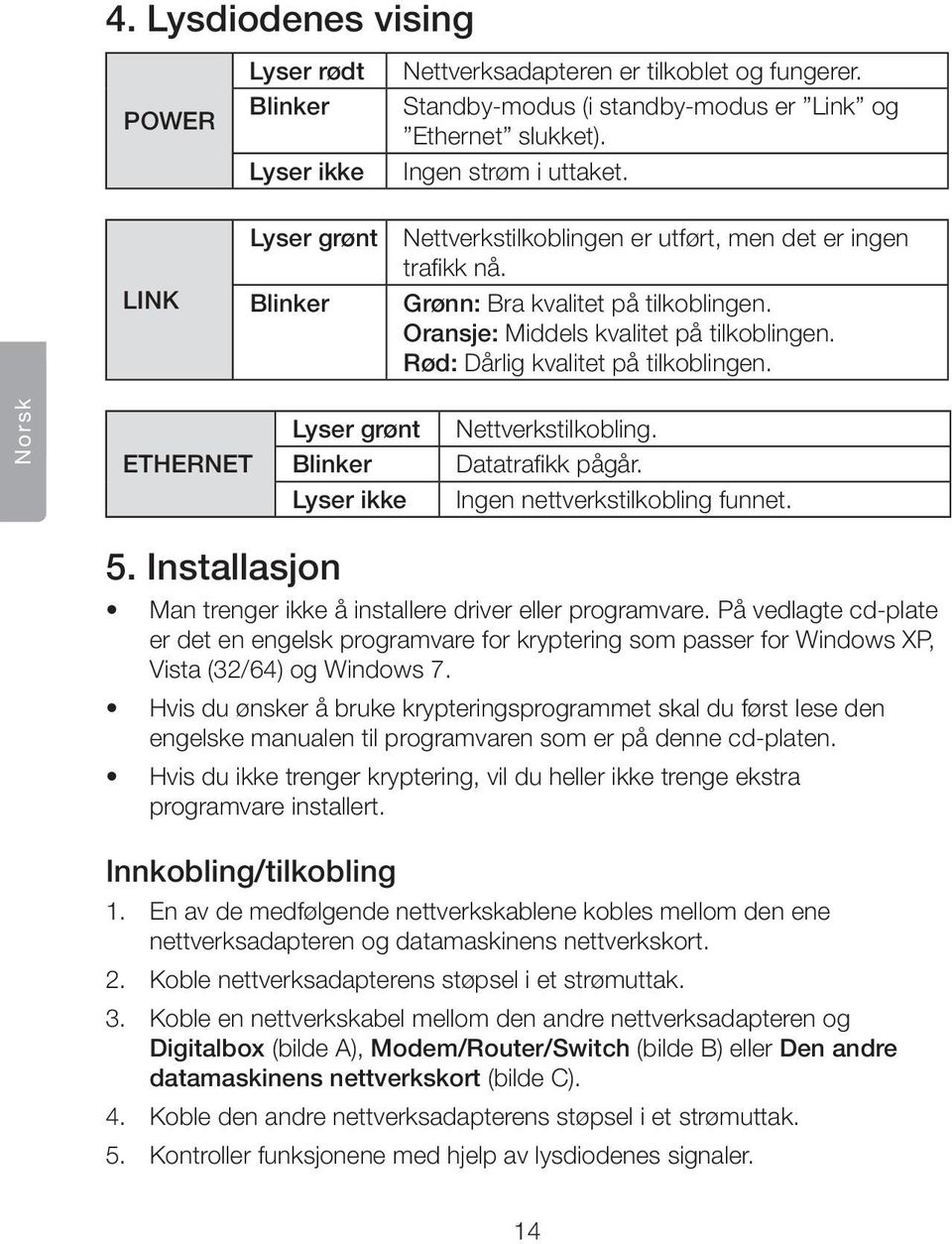

14 4. Lysdiodenes vising Lyser rødt Blinker Lyser ikke Nettverksadapteren er tilkoblet og fungerer. Standby-modus (i standby-modus er Link og Ethernet slukket). Ingen strøm i uttaket. Lyser grønt Blinker Nettverkstilkoblingen er utført, men det er ingen trafikk nå. Grønn: Bra kvalitet på tilkoblingen. Oransje: Middels kvalitet på tilkoblingen. Rød: Dårlig kvalitet på tilkoblingen. Norsk Lyser grønt Blinker Nettverkstilkobling. Datatrafikk pågår. Lyser ikke Ingen nettverkstilkobling funnet. 5. Installasjon Man trenger ikke å installere driver eller programvare. På vedlagte cd-plate er det en engelsk programvare for kryptering som passer for Windows XP, Vista (32/64) og Windows 7. Hvis du ønsker å bruke krypteringsprogrammet skal du først lese den engelske manualen til programvaren som er på denne cd-platen. Hvis du ikke trenger kryptering, vil du heller ikke trenge ekstra programvare installert. Innkobling/tilkobling 1. En av de medfølgende nettverkskablene kobles mellom den ene nettverksadapteren og datamaskinens nettverkskort. 2. Koble nettverksadapterens støpsel i et strømuttak. 3. Koble en nettverkskabel mellom den andre nettverksadapteren og Digitalbox (bilde A), Modem/Router/Switch (bilde B) eller Den andre datamaskinens nettverkskort (bilde C). 4. Koble den andre nettverksadapterens støpsel i et strømuttak. 5. Kontroller funksjonene med hjelp av lysdiodenes signaler. 14

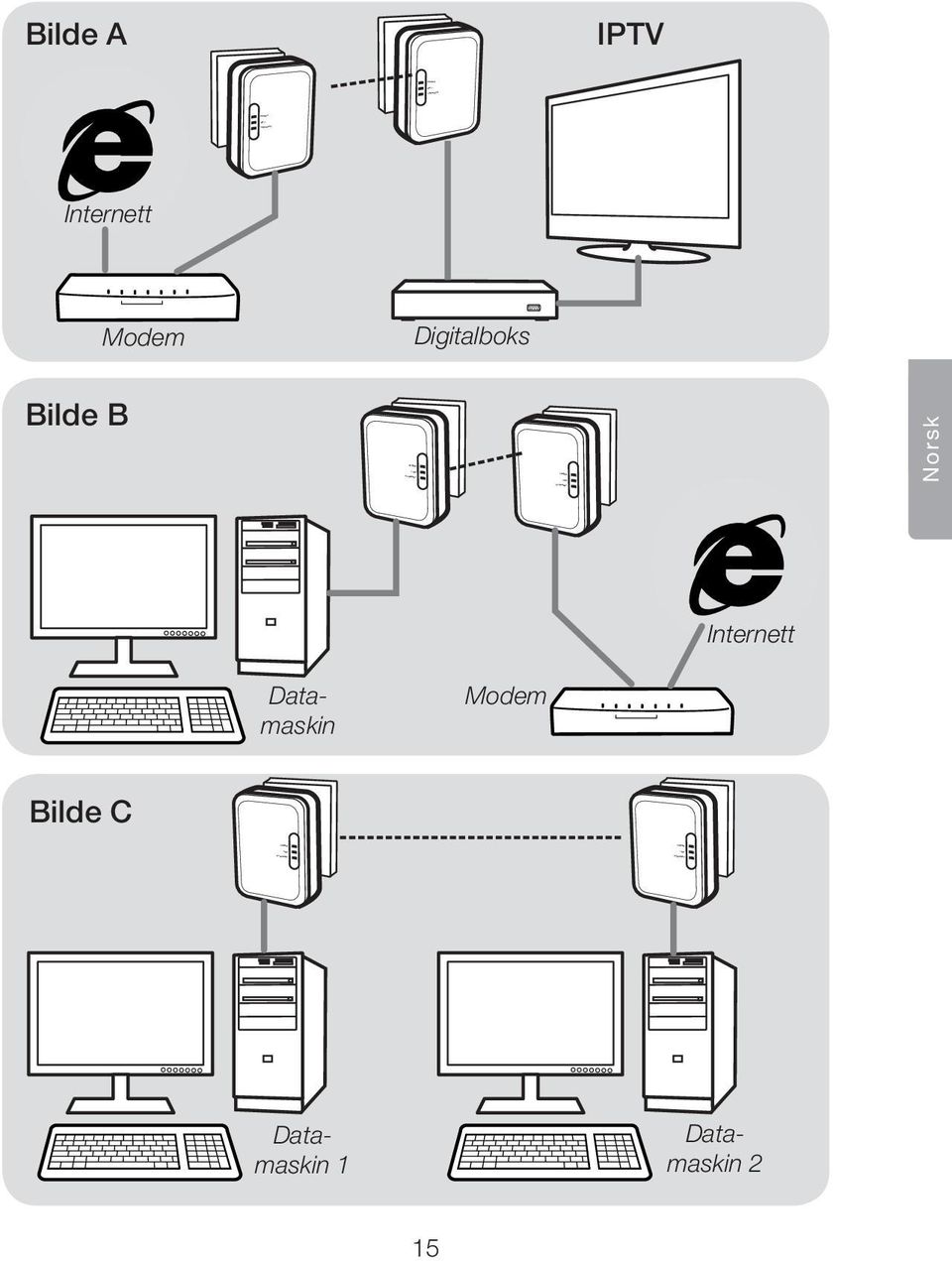

15 Bilde A IPTV Internett Modem Digitalboks Bilde B Norsk Internett Modem Bilde C Datamaskin Datamaskin 1 Datamaskin 2 15

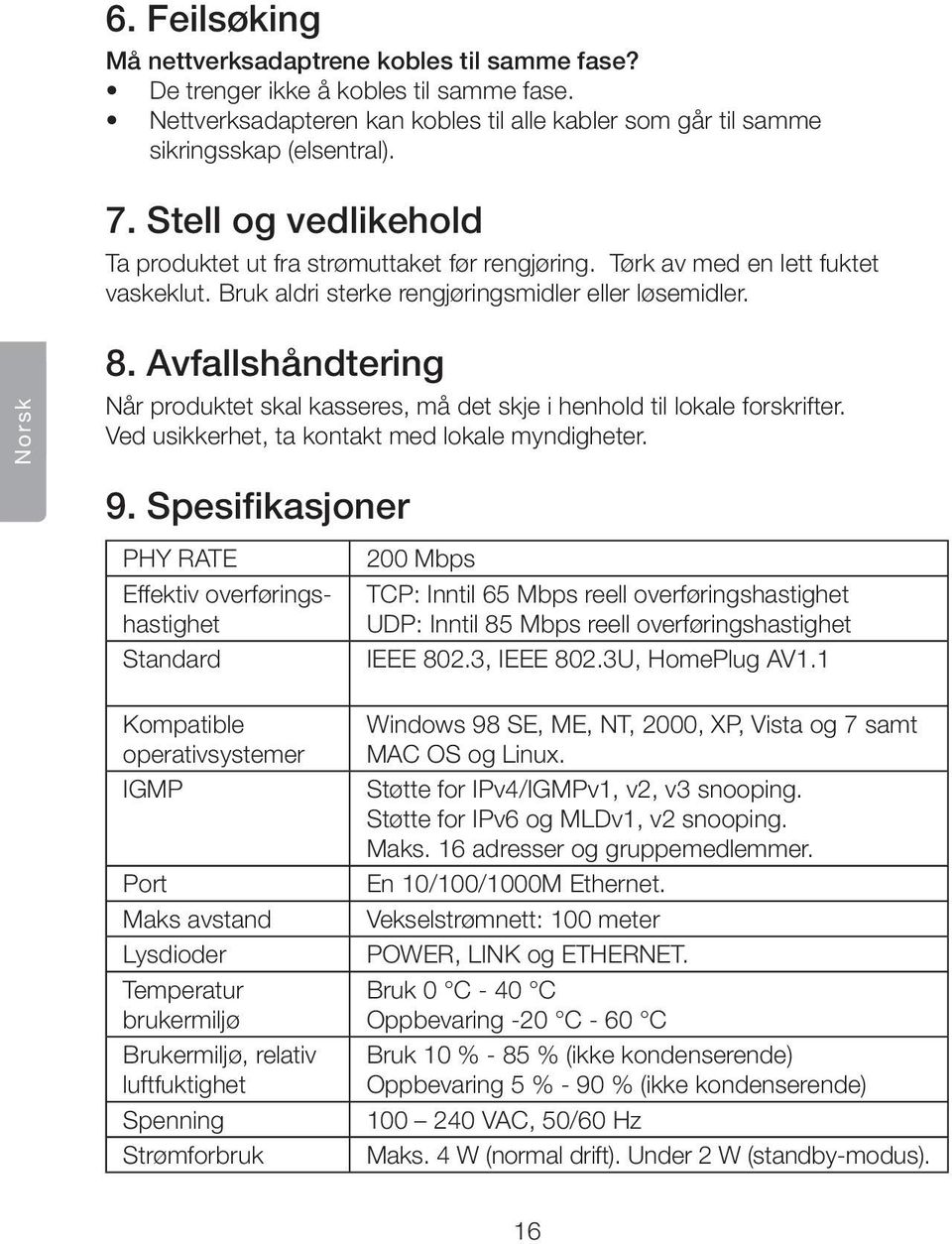

16 6. Feilsøking Må nettverksadaptrene kobles til samme fase? De trenger ikke å kobles til samme fase. Nettverksadapteren kan kobles til alle kabler som går til samme sikringsskap (elsentral). 7. Stell og vedlikehold Ta produktet ut fra strømuttaket før rengjøring. Tørk av med en lett fuktet vaskeklut. Bruk aldri sterke rengjøringsmidler eller løsemidler. Norsk 8. Avfallshåndtering Når produktet skal kasseres, må det skje i henhold til lokale forskrifter. Ved usikkerhet, ta kontakt med lokale myndigheter. 9. Spesifikasjoner PHY RATE Effektiv overføringshastighet Standard Kompatible operativsystemer IGMP Port Maks avstand Lysdioder Temperatur brukermiljø Brukermiljø, relativ luftfuktighet Spenning Strømforbruk 200 Mbps TCP: Inntil 65 Mbps reell overføringshastighet UDP: Inntil 85 Mbps reell overføringshastighet IEEE 802.3, IEEE 802.3U, HomePlug AV1.1 Windows 98 SE, ME, NT, 2000, XP, Vista og 7 samt MAC OS og Linux. Støtte for IPv4/IGMPv1, v2, v3 snooping. Støtte for IPv6 og MLDv1, v2 snooping. Maks. 16 adresser og gruppemedlemmer. En 10/100/1000M Ethernet. Vekselstrømnett: 100 meter, og. Bruk 0 C - 40 C Oppbevaring -20 C - 60 C Bruk 10 % - 85 % (ikke kondenserende) Oppbevaring 5 % - 90 % (ikke kondenserende) VAC, 50/60 Hz Maks. 4 W (normal drift). Under 2 W (standby-modus). 16

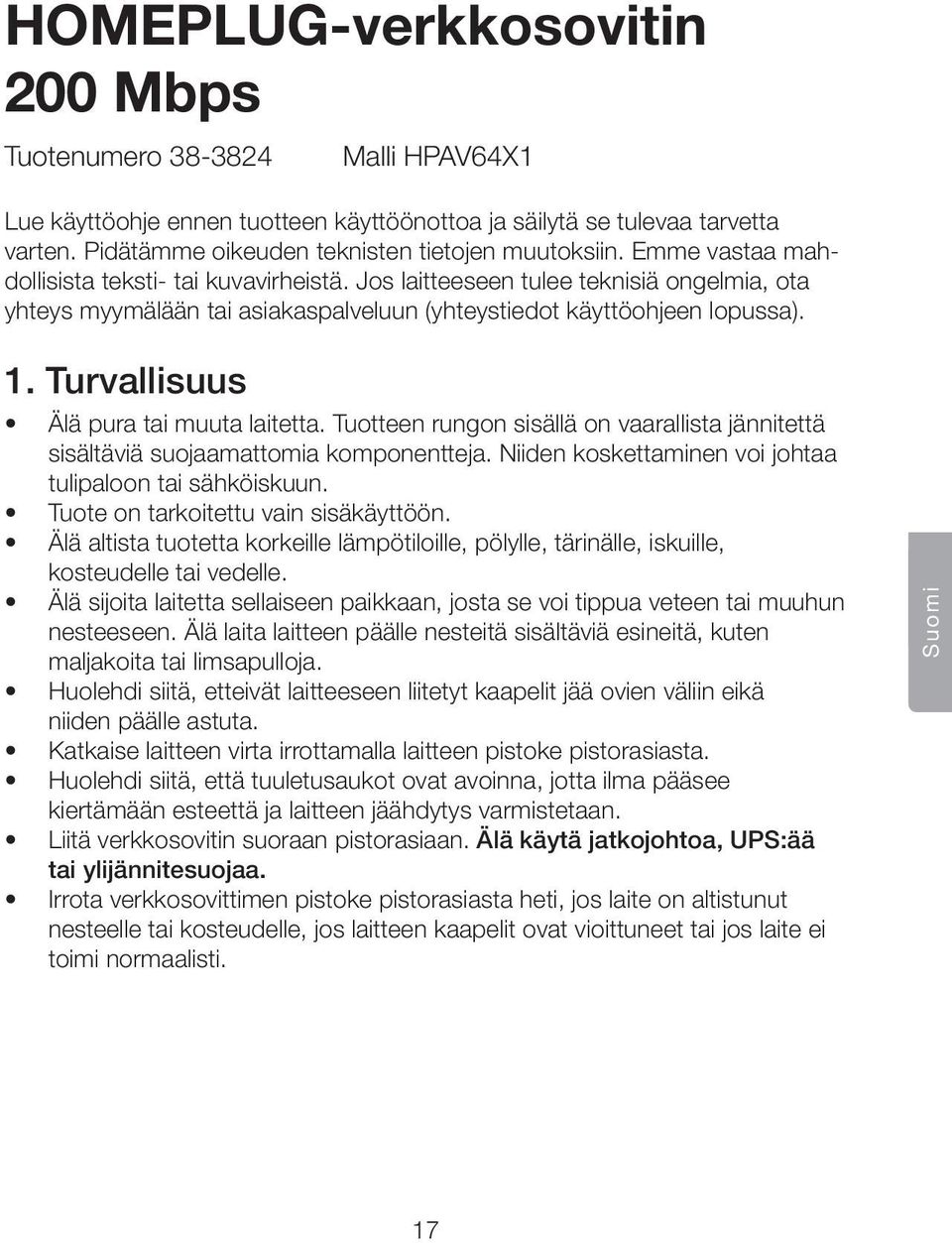

17 HOMEPLUG-verkkosovitin 200 Mbps Tuotenumero Malli HPAV64X1 Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa). 1. Turvallisuus Älä pura tai muuta laitetta. Tuotteen rungon sisällä on vaarallista jännitettä sisältäviä suojaamattomia komponentteja. Niiden koskettaminen voi johtaa tulipaloon tai sähköiskuun. Tuote on tarkoitettu vain sisäkäyttöön. Älä altista tuotetta korkeille lämpötiloille, pölylle, tärinälle, iskuille, kosteudelle tai vedelle. Älä sijoita laitetta sellaiseen paikkaan, josta se voi tippua veteen tai muuhun nesteeseen. Älä laita laitteen päälle nesteitä sisältäviä esineitä, kuten maljakoita tai limsapulloja. Huolehdi siitä, etteivät laitteeseen liitetyt kaapelit jää ovien väliin eikä niiden päälle astuta. Katkaise laitteen virta irrottamalla laitteen pistoke pistorasiasta. Huolehdi siitä, että tuuletusaukot ovat avoinna, jotta ilma pääsee kiertämään esteettä ja laitteen jäähdytys varmistetaan. Liitä verkkosovitin suoraan pistorasiaan. Älä käytä jatkojohtoa, UPS:ää tai ylijännitesuojaa. Irrota verkkosovittimen pistoke pistorasiasta heti, jos laite on altistunut nesteelle tai kosteudelle, jos laitteen kaapelit ovat vioittuneet tai jos laite ei toimi normaalisti. Suomi 17

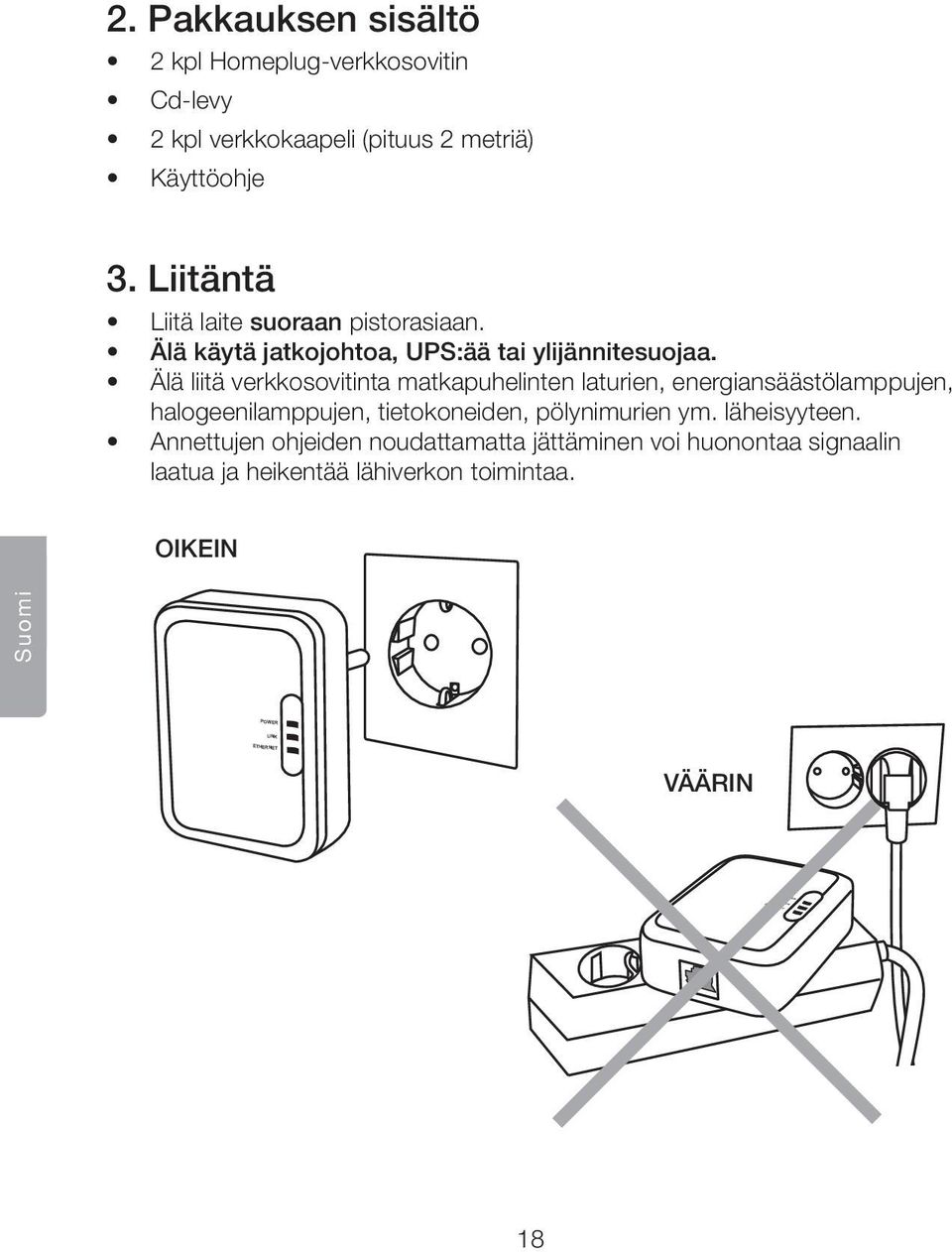

18 2. Pakkauksen sisältö 2 kpl Homeplug-verkkosovitin Cd-levy 2 kpl verkkokaapeli (pituus 2 metriä) Käyttöohje 3. Liitäntä Liitä laite suoraan pistorasiaan. Älä käytä jatkojohtoa, UPS:ää tai ylijännitesuojaa. Älä liitä verkkosovitinta matkapuhelinten laturien, energiansäästölamppujen, halogeenilamppujen, tietokoneiden, pölynimurien ym. läheisyyteen. Annettujen ohjeiden noudattamatta jättäminen voi huonontaa signaalin laatua ja heikentää lähiverkon toimintaa. OIKEIN Suomi VÄÄRIN 18

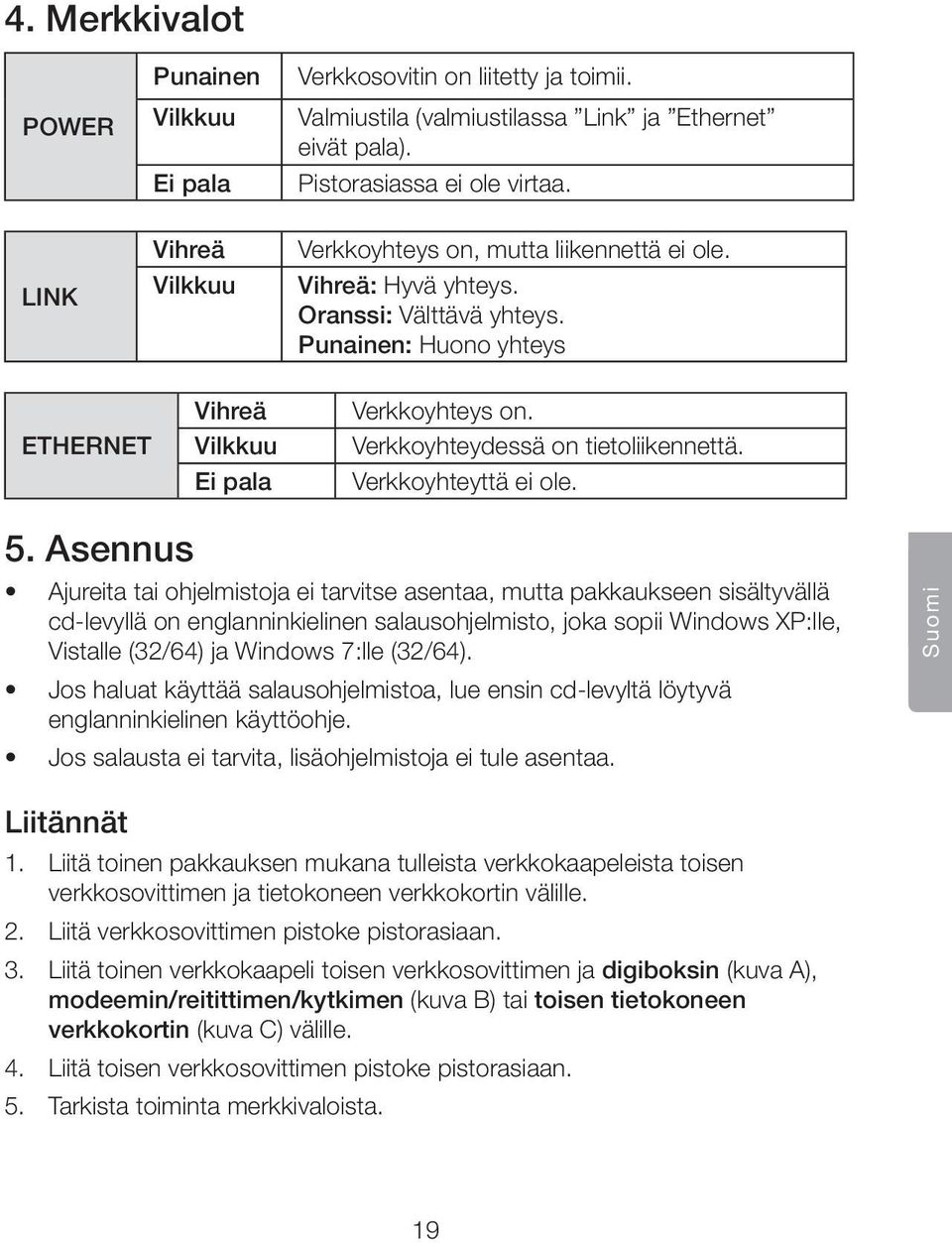

19 4. Merkkivalot Punainen Vilkkuu Ei pala Verkkosovitin on liitetty ja toimii. Valmiustila (valmiustilassa Link ja Ethernet eivät pala). Pistorasiassa ei ole virtaa. Vihreä Vilkkuu Verkkoyhteys on, mutta liikennettä ei ole. Vihreä: Hyvä yhteys. Oranssi: Välttävä yhteys. Punainen: Huono yhteys Vihreä Vilkkuu Ei pala Verkkoyhteys on. Verkkoyhteydessä on tietoliikennettä. Verkkoyhteyttä ei ole. 5. Asennus Ajureita tai ohjelmistoja ei tarvitse asentaa, mutta pakkaukseen sisältyvällä cd-levyllä on englanninkielinen salausohjelmisto, joka sopii Windows XP:lle, Vistalle (32/64) ja Windows 7:lle (32/64). Jos haluat käyttää salausohjelmistoa, lue ensin cd-levyltä löytyvä englanninkielinen käyttöohje. Jos salausta ei tarvita, lisäohjelmistoja ei tule asentaa. Suomi Liitännät 1. Liitä toinen pakkauksen mukana tulleista verkkokaapeleista toisen verkkosovittimen ja tietokoneen verkkokortin välille. 2. Liitä verkkosovittimen pistoke pistorasiaan. 3. Liitä toinen verkkokaapeli toisen verkkosovittimen ja digiboksin (kuva A), modeemin/reitittimen/kytkimen (kuva B) tai toisen tietokoneen verkkokortin (kuva C) välille. 4. Liitä toisen verkkosovittimen pistoke pistorasiaan. 5. Tarkista toiminta merkkivaloista. 19

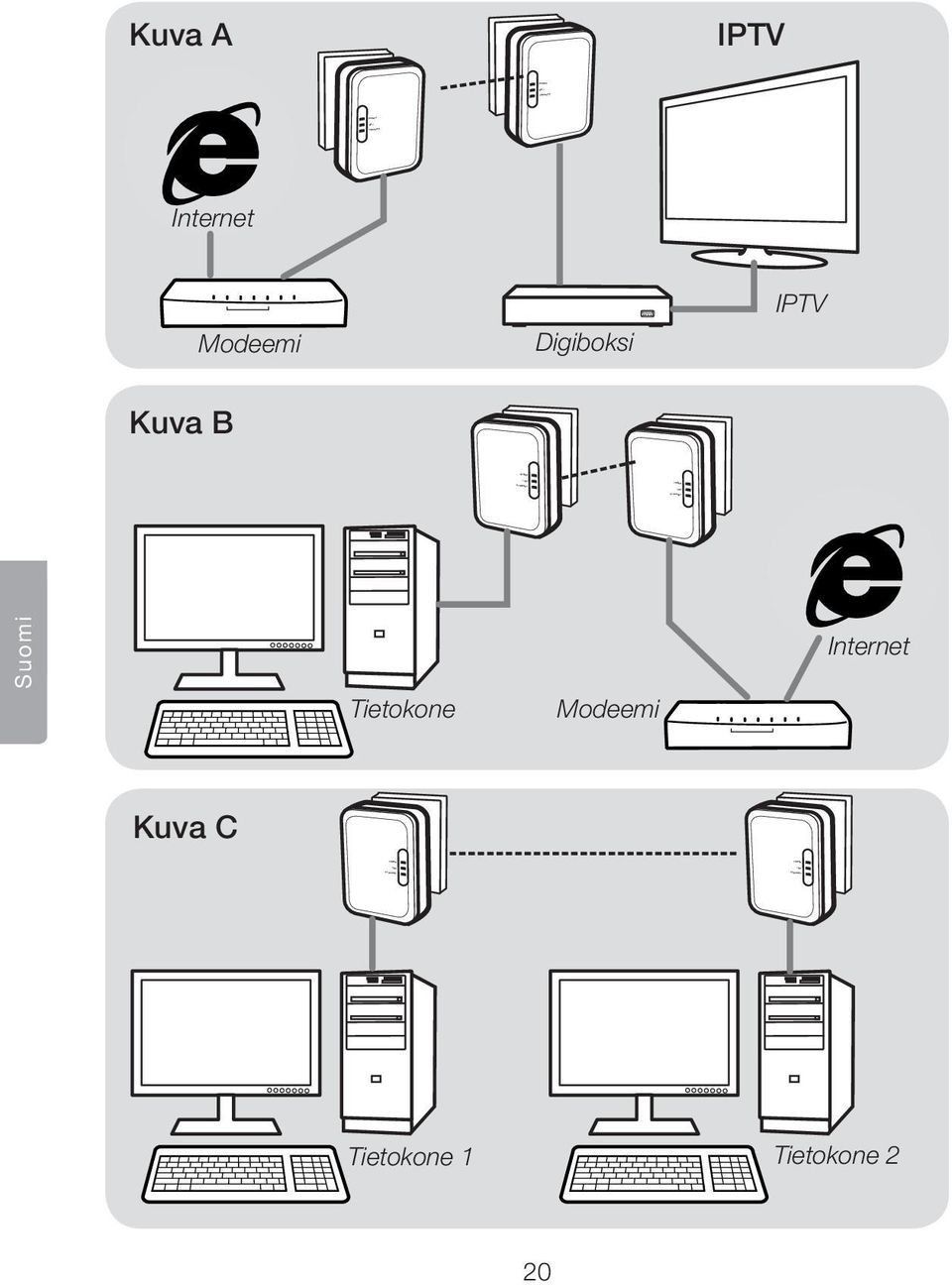

20 Kuva A IPTV Internet Modeemi Digiboksi IPTV Kuva B Suomi Tietokone Modeemi Internet Kuva C Tietokone 1 Tietokone 2 20

21 6. Vianetsintä Onko verkkosovittimet liitettävä samaan vaiheeseen? Niitä ei tarvitse liittää samaan vaiheeseen, kommunikointiin käytetään nollaa Verkkosovittimet voidaan liittää kaikkiin kaapeleihin, jotka menevät samaan ryhmäkeskukseen. 7. Huolto ja ylläpito Irrota laite pistorasiasta ennen puhdistusta. Pyyhi laite hieman kostutetulla liinalla. Älä käytä voimakkaita puhdistusaineita tai liuottimia. 8. Kierrätys Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä. Tarkempia kierrätysohjeita saat kuntasi jäteneuvonnasta. 9. Tekniset tiedot PHY Rate Tiedonsiirtonopeus Standardi Yhteensopivat käyttöjärjestelmät IGMP Portti Suurin etäisyys Merkkivalot Käyttöympäristö, lämpötila Käyttöympäristö, suhteellinen ilmankosteus Käyttöjännite Virrankulutus 200 Mbps TCP: Tiedonsiirtonopeus jopa 65 Mbps. UDP: Tiedonsiirtonopeus jopa 85 Mbps. IEEE 802.3, IEEE 802.3U, HomePlug AV1.1 Windows 98 SE, ME, NT, 2000, XP, Vista ja 7 sekä MAC OS ja Linux. IPv4/IGMPv1, v2, v3 snooping. IPv6 ja MLDv1, v2 snooping. Enint. 16 osoitetta ja ryhmän jäsentä. 10/100/1000M Ethernet Vaihtovirtaverkko: 100 metriä, ja Käyttö 0 ~ 40 C Säilytys -20 ~ 60 C Käyttö 10 % ~ 85 % (tiivistymätön) Säilytys 5 % ~ 90 % (tiivistymätön) 100 ~ 240 VAC 50/60 Hz. Enint. 4 W (normaali). Alle 2 W (valmiustila). 21 Suomi

22 22
