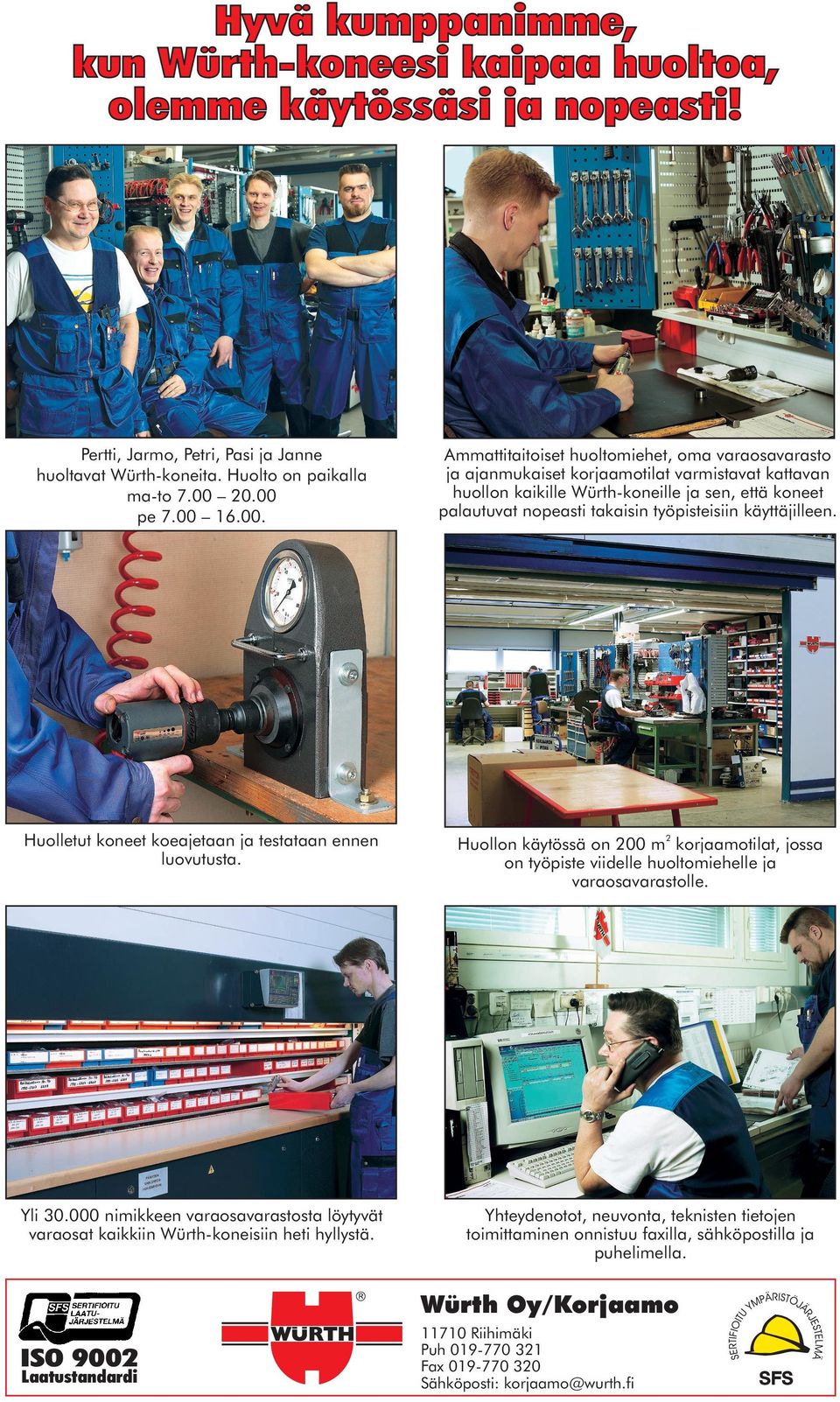

1 Hyvä kumppanie, kun Würth-koneesi kaipaa huoltoa, olee käytössäsi ja nopeasti! Pertti, Jarmo, Petri, Pasi ja Janne huoltavat Würth-koneita. Huolto on paikalla ma-to pe Aattitaitoiset huoltomiehet, oma varaosavarasto ja ajanmukaiset korjaamotilat varmistavat kattavan huollon kaikille Würth-koneille ja sen, että koneet palautuvat nopeasti takaisin työpisteisiin käyttäjilleen. Huolletut koneet koeajetaan ja testataan ennen luovutusta. Huollon käytössä on 200 m korjaamotilat, jossa on työpiste viidelle huoltomiehelle ja varaosavarastolle. Yli nimikkeen varaosavarastosta löytyvät varaosat kaikkiin Würth-koneisiin heti hyllystä. Yhteydenotot, neuvonta, teknisten tietojen toimittaminen onnistuu faxilla, sähköpostilla ja puhelimella. 2 Würth Oy/Korjaamo ISO 9002 Laatustandardi Riihimäki Puh Fax Sähköposti: korjaamo@wurth.fi

2 Öljytin Paineilma ja paineilmajärjestelmä Paineilmaa käytetään yleisesti voimanlähteenä eri teollisuuden aloilla, korjaamoilla ja rakennustyömailla. Paineilman käyttöalue on laaja käsittäen. puhalluspistoolit, erilaiset koneet ja laitteet, sekä automaatioventtiilit. Sulkuventtiili Pikaliitin Pikaliitin PI-työkalu Liitinnippa Paineilmaverkosto/ kompressori Paineensäädin Paineilmaletku Liitinnippa Suodatin/ vedenerotin Yleisiät syyt, miksi paineilmaa käytetään: Ympäristöystävällisyys Helppo siirrettävyys Turvallisuus Ei reagoi lämpötilanvaihteluihin Paineilmakoneet ovat pieniä ja tehokkaita Voidaan käyttää myös räjähdysvaarallisissa tiloissa ja paikoissa, joihin sähkökoneita ei saa viedä (varauksin) Paineilmajärjestelmä Paineilmajärjestelmä muodostuu normaalisti kompressorista, säiliöstä, putkistosta, huoltolaiteyksiköstä, letkusta ja pikaliittimistä. Kuva yllä. Lisäksi suurien kompressorien yhteydessä käytetään tehokkaita ilman kuivaimia. Kun kompressori puristaa ilmaa säiliöön, niin samalla sinne puristuu myös kaikki ilman komponentit, kuten vesi, höyryt ja huurut, kuumuus sekä epäpuhtaudet. Tästä syystä on tärkeää käyttää tehokkaita kuivaimia ja suodattimia, jotta nämä epäpuhtaudet eivät pääse putkistoon asti. Esimerkki Kompressori, jonka kapasiteetti on 3000 l/min, tuottaa vuodessa: 4500 litraa vettä 3 kiloa epäpuhtauksia 8 litraa öljyä (kompressorista) Mikäli em. aineet pääsevät suodattamatta putkistoon ja edelleen paineilmakoneisiin ja laitteisiin, niin ne ruostuttavat ja likaavat putkistoa, liittimiä, sekä paineilmakoneita. Käytännössä tämä tarkoittaa tehohäviöitä ja lyhyempää käyttöikää paineilmakoneille. Painehäviöt Paineilmakoneet vaativat 6-6,5barin paineen toimiakseen 100% teholla. Painehäviöistä johtuen kompressorin työpaine on normaalisti 7-8bar, joskus vielä tätäkin eneän. Mihin paine sitten oikein häviää? Painehäviöitä aiheuttavat: Paineilmaverkko Huoltoyksiköt Letkut Liittimet Yleensä näistä aiheutuu yhteensä 1-1,5barin tehohäviöt. Liian pienet letkut tai huonolaatuiset/liian pienet liittimet voivat lisätä painehäviötä jopa kyeniä prosentteja! Suuri painehäviö vähentää työkalujen tehokkuutta, pidentää työvaiheaikaa ja aiheuttaa siten suurempia tuotantokustannuksia. Kuva 1. 1 barin paineen pudotus vähentää koneen tehoa lähes 30% Paineilmajärjestelmän tiiveys Yhtä tärkeä asia, kuin oikein mitoitetut letkut ja liittimet, on järjestelmän tiiveys. Paineilmajärjestelmän tiiveys kannattaa tarkastaa säännöllisesti ja vaihtaa vialliset letkut ja liittimet. Jo 2 suuruinen reikä letkussa syö pienen kompressorin tuoton. Kuva 2. Jokainen järjestelmässä oleva vuoto lisää energiakustannuksia. Mitä eneän ilmaa vuotaa, sitä eneän kompressori joutuu tekemään työtä ja sitä eneän sähköä kuluu. Würth Oy 11/ Ilmavirtaus Työkalun teho bar % 100% Reiän halkaisija 1 1, Vuotavan ilman määrä 8 barin paineella 75 l/min 150 l/min 260 l/min 600 l/min 1100 l/min 1700 l/min Ilman laatu Paineilman laadulla on erittäin suuri merkitys työkalun käyttöikään. Kaikki paineilmatyökalut vaativat kunnolla toimiakseen puhdasta ja kuivaa paineilmaa. Lisäksi lamellimoottorilla varustetut koneet, kuten esim. porakoneet, mutterinvääntimet, ja erilaiset hiomakoneet tarvitset voitelua. Tämä voidaan järjestää käyttämällä työpisteessä huoltoyksikköä, joka annostelee paineilman joukkoon tarvittavan määrän paineilmakoneille tarkoitettua öljyä. 6.1

3 Pitkäikäinen kaksoisiskukoneisto Säätöliipasimella on helppo säätää nopeutta ja tehoa. 360 kääntyvä ilmaliitäntä estää letkun kiertymisen ja keventää käsittelyä. Poistoilma puhalletaan 45 kulmassa pois käyttäjästä ja työkohteesta. Varustettu äänenvaimentimella. Kone voidaan purkaa avaamalla neljä Torx 15 ruuvia. Helppokäyttöinen kääntökytkin vääntömomentin säätöön. Nm /2 814 max. Nm / max. Ainutlaatuista suunnanvaihto venttiiliä on helppo käyttää myös työskenneltäessä yhdellä kädellä. Myötäpäivään kiristys. Vastapäivään, avaus. DSS Mutterivääntimet Maksimaalinen avausmomentti ja neljä eri käyttötarkoituksiin sopivaa kiristysmomenttia. Erittäin vahva ja pitkäikäinen lasikuituvahvisteinen nailonkuori, panssarinluja iskukoneisto. Ergonomisesti oikein muotoiltu kahva, helppokäyttöinen suunnanvaihto ja hyvin toimiva säätöliipasin. Oikein sijoitettu voitelunippa. Uusi moottorikonstruktio ja pitkäikäinen kaksoisiskukoneisto. Ainutlaatuinen voima/paino-suhde: Neliportainen voimansäätö 3/8 /1/2 väännin: 355 Nm avaus- ja 310 Nm kiristysmomentti DSS 3/8 Mini Tuote n:o DSS 1/2 Mini Tuote n:o Kaksoisvasaramekanismi - vain neljä liikkuvaa osaa, kestävä, helppo huoltaa - välitön tasapainoinen isku - antaa eneän voimaa, väheän värinää Tekniset tiedot 6,2 bar paineella: Tuote n:o Neliö koko 3/8 1/2 Max pultti koko M12 M12 Vapaa nopeus rpm Max vääntömomentti Nm 310/ /355 kiinni/auki Iskuja min kg 1,2 1, Ilman kulutusl/min Liitin 1/4 1/4 Letkukoko min

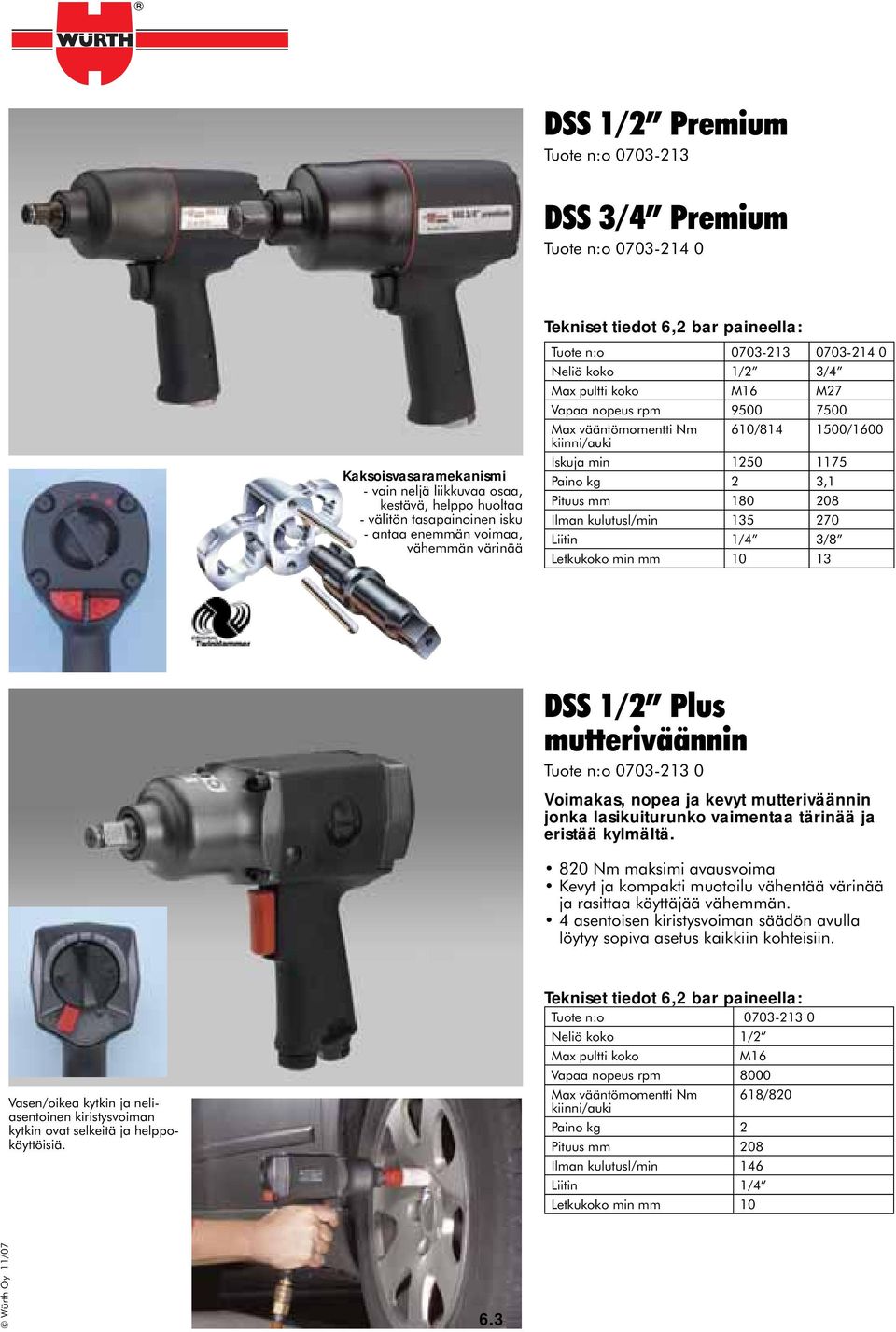

4 DSS 1/2 Premium Tuote n:o DSS 3/4 Premium Tuote n:o Kaksoisvasaramekanismi - vain neljä liikkuvaa osaa, kestävä, helppo huoltaa - välitön tasapainoinen isku - antaa eneän voimaa, väheän värinää Tekniset tiedot 6,2 bar paineella: Tuote n:o Neliö koko 1/2 3/4 Max pultti koko M16 M27 Vapaa nopeus rpm Max vääntömomentti Nm 610/ /1600 kiinni/auki Iskuja min kg 2 3, Ilman kulutusl/min Liitin 1/4 3/8 Letkukoko min DSS 1/2 Plus mutteriväännin Tuote n:o Voimakas, nopea ja kevyt mutteriväännin jonka lasikuiturunko vaimentaa tärinää ja eristää kylmältä. 820 Nm maksimi avausvoima Kevyt ja kompakti muotoilu vähentää värinää ja rasittaa käyttäjää väheän. 4 asentoisen kiristysvoiman säädön avulla löytyy sopiva asetus kaikkiin kohteisiin. Vasen/oikea kytkin ja neliasentoinen kiristysvoiman kytkin ovat selkeitä ja helppokäyttöisiä. Tekniset tiedot 6,2 bar paineella: Tuote n:o Neliö koko 1/2 Max pultti koko M16 Vapaa nopeus rpm 8000 Max vääntömomentti Nm 618/820 kiinni/auki kg Ilman kulutusl/min 146 Liitin 1/4 Letkukoko min 10 Würth Oy 11/07 6.3

5 DSS 1 Premium Tuote n:o Huomattavasti kevyempi ja tehokkaampi kuin vanhat koneet. Uusi parempi muotoilu. 7-lamellinen moottori Kolmiportainen tehonsäätö Kahva kääntyy 360 vain 7,2 kg n Nm / max. Tuote n:o Neliö koko 1 Max pultti koko M32 Vapaa nopeus rpm 6800 Max vääntömomentti Nm kiinni/auki 1630/2200 Iskuja minuutissa 950 kg 7,2 546 Ilman kulutusl/min 336 Liitin 1/2 Letkukoko min 13 Kaksoisvasaramekanismi - vain neljä liikkuvaa osaa, kestävä, helppo huoltaa - välitön tasapainoinen isku - antaa eneän voimaa, väheän värinää 1 Mutteriväännin Tuote n:o Pieni kooltaan Kolmiportainen tehonsäätö Ilmanpoisto kahvasta Kaksoisvasaramekanismi 6-lamellinen Hight-output Air-moottori IR 2171XP koneessa yhdistyy kaksoisvasaramekanismi, ergonominen suunnittelu, 360 pyörivä sisäkierre, tehokas moottori, paras paino/teho suhde. Tuote n:o Neliö koko 1 Max pultti koko M30 Vapaa nopeus rpm 6000 Max vääntömomentti Nm kiinni/auki 1360/1900 Iskuja minuutissa 1025 kg 5,3 216 Ilman kulutusl/min 280 Liitin 3/8 Letkukoko min 13 Kaksoisvasaramekanismi - vain neljä liikkuvaa osaa, kestävä, helppo huoltaa - välitön tasapainoinen isku - antaa eneän voimaa, väheän värinää 6.4

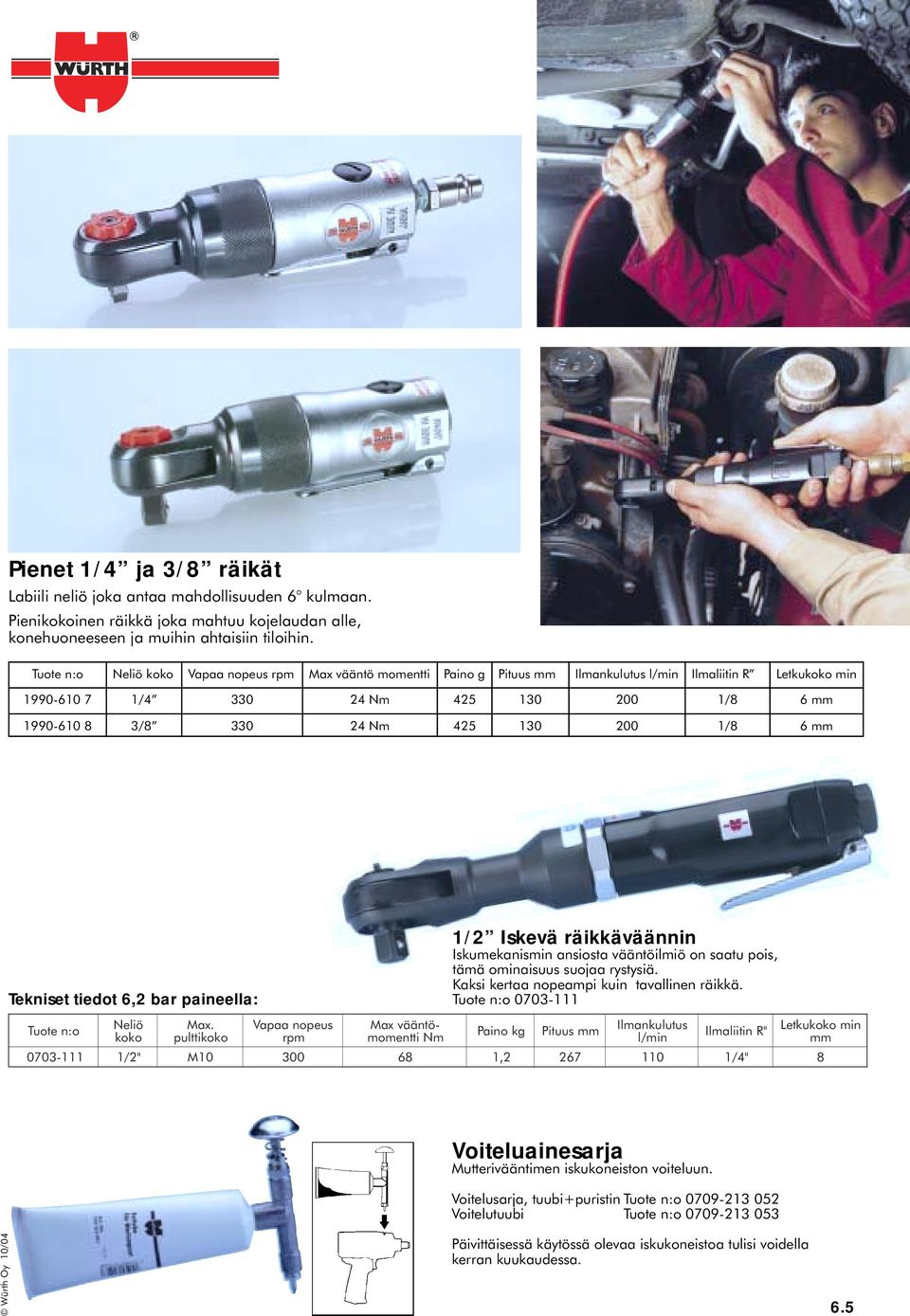

6 Pienet 1/4 ja 3/8 räikät Labiili neliö joka antaa mahdollisuuden 6 kulmaan. Pienikokoinen räikkä joka mahtuu kojelaudan alle, konehuoneeseen ja muihin ahtaisiin tiloihin. Tuote n:o Neliö koko Vapaa nopeus rpm Max vääntö momentti g Ilmankulutus l/min Ilmaliitin R Letkukoko min / Nm / / Nm /8 6 Tekniset tiedot 6,2 bar paineella: Tuote n:o Neliö koko /2 Max. pulttikoko " M 0 0 Vapaa nopeus Max vääntörpm momentti Nm /2 Iskevä räikkäväännin Iskumekanismin ansiosta vääntöilmiö on saatu pois, tämä ominaisuus suojaa rystysiä. Kaksi kertaa nopeampi kuin tavallinen räikkä. Tuote n:o kg Ilmankulutus l/min 1 Ilmaliitin R" Letkukoko min 6 1, /4" 8 Voiteluainesarja Mutterivääntimen iskukoneiston voiteluun. Voitelusarja, tuubi+puristin Tuote n:o Voitelutuubi Tuote n:o Würth Oy 10/04 Päivittäisessä käytössä olevaa iskukoneistoa tulisi voidella kerran kuukaudessa. 6.5

7 Räikät on varustettu räikkäpään kumisuojalla, joka vähentää epäpuhtauksien pääsemistä räikkäkoneistoon. Runko on kumipinnoitettu miellyttävän otteen saamiseksi ja samalla se eristää paineilmasta tulevaa kylmyyttä johtumasta käyttäjän käteen. Ilmaliitin on laakeroitu estämään paineilmaletkun kiertymisestä johtuvaa vääntöä. Räikän teho on säädettävissä räikän päällä olevasta säätimestä. Räikkävääntimet Räikkäväännin DRS ¼ Tuote n:o Vapaa nopeus 200 min 1 Antoteho 108 W Vääntömomenttialue 6-21 Nm Max vääntömom. 40 Nm 6,3 bar Ruuveille Ø Ilmankulutus 90 l / min 0,53 kg Liitin ¼ NPT Suositeltu letkukoko 6 Räikkäväännin DRS 3/8 Tuote n:o Vapaa nopeus 200 min 1 Antoteho 108 W Vääntömomenttialue 6-21 Nm Max vääntömom. 40 Nm 6,3 bar Ruuveille Ø Ilmankulutus 90 l / min 0,53 kg Liitin ¼ NPT Suositeltu letkukoko 6 Toimintavarmat räikkävääntimet Taaksepäin suuntautuva ilmanpoisto lisää työturvallisuutta Yksinkertainen ja varmatoiminen koneisto takaa, että työsi voi jatkua keskeytyksittä Suunnanvaihdin 6.6 DRS Räikkäväännin 1/2 Tuote n:o Kierrosnopeus Max. ruuvikoko Max. vääntömom. Ilmankulutus Ilmaliitin Suositeltu letkukoko Räikkäväännin 3/8 Tuote n:o Kierrosnopeus Max. ruuvikoko Max. vääntömom. Ilmankulutus Ilmaliitin Suositeltu letkukoko 170 k/min M9 70 Nm 110 l/min 1/4 NPT ,16kg Heavy Duty Räikkäväännin 1/2 Tuote n:o Kierrosnopeus Max. ruuvikoko Max. vääntömom. Ilmankulutus Ilmaliitin Suositeltu letkukoko 170 k/min M10 68 Nm 280 l/min 1/4 NPT ,2 kg 140 k/min M Nm 340 l/min 1/4 NPT ,9 kg

8 Porakoneet pikaistukalla Tehokkuutta ja turvallisuutta työhön Koneissa täydellinen kuulalaakerointi Erinomainen hyötysuhde Pitkä käyttöikä Koneissa työturvallisuutta lisäävä työkohteesta poispäin suunnattu ilmanpoisto Heavy Duty-porakone Tuote n:o Kierrosnopeus 500 k/min Max. porakoko 13 Ilmankulutus 280 l/min Ilmaliitin 1/4 NPT Suositeltu letkukoko ,2 kg Kulmaporakone suunnanvaihdolla Tuote n:o Kierrosnopeus 1200 k/min Max. porakoko 10 Ilmankulutus 280 l/min Suositeltu letkukoko Kulman pituus 90 1,2 kg Suoraporakone erikoiskone nylon- ja teräsharjalaikalle Tuote n:o Kierrosnopeus 4500 k/min Max. porakoko 10 Ilmankulutus 280 l/min Ilmaliitin 1/4 NPT Suositeltu letkukoko ,8 kg Würth Oy 10/04 6.7

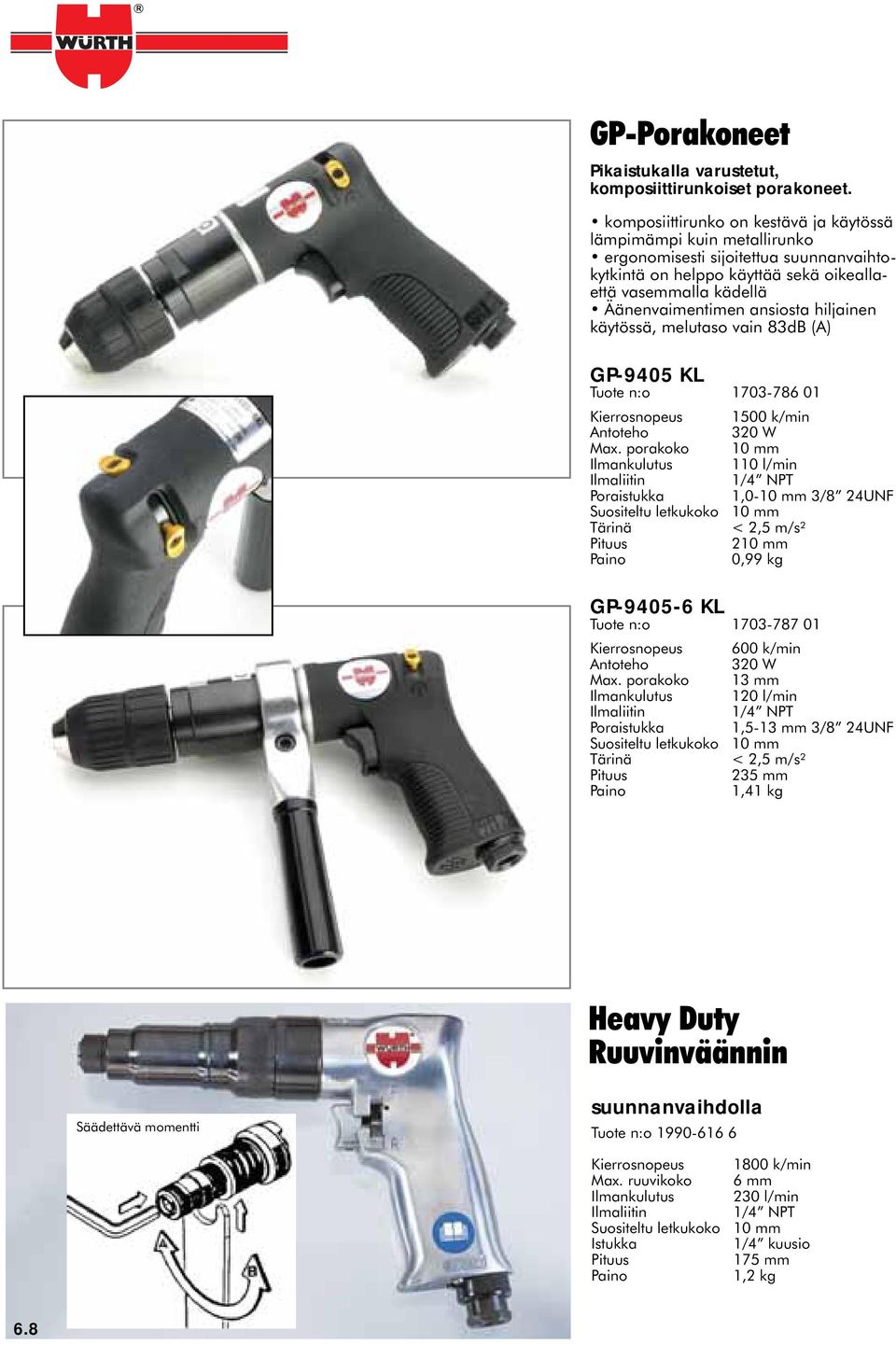

9 GP-Porakoneet Pikaistukalla varustetut, komposiittirunkoiset porakoneet. komposiittirunko on kestävä ja käytössä lämpimämpi kuin metallirunko ergonomisesti sijoitettua suunnanvaihtokytkintä on helppo käyttää sekä oikeallaettä vasealla kädellä Äänenvaimentimen ansiosta hiljainen käytössä, melutaso vain 83dB (A) GP-9405 KL Tuote n:o Kierrosnopeus 1500 k/min Antoteho 320 W Max. porakoko 10 Ilmankulutus 110 l/min Ilmaliitin 1/4 NPT Poraistukka 1,0-10 3/8 24UNF Suositeltu letkukoko 10 Tärinä < 2,5 m/s² 210 0,99 kg GP KL Tuote n:o Kierrosnopeus 600 k/min Antoteho 320 W Max. porakoko 13 Ilmankulutus 120 l/min Ilmaliitin 1/4 NPT Poraistukka 1,5-13 3/8 24UNF Suositeltu letkukoko 10 Tärinä < 2,5 m/s² 235 1,41 kg Heavy Duty Ruuvinväännin Säädettävä momentti suunnanvaihdolla Tuote n:o Kierrosnopeus 1800 k/min Max. ruuvikoko 6 Ilmankulutus 230 l/min Ilmaliitin 1/4 NPT Suositeltu letkukoko 10 Istukka 1/4 kuusio 175 1,2 kg 6.8

10 Kanttaus- ja rei ityspihti Tuote n:o Kanttausleveys Kanttaussyvyys Max. kanttauspelti Ø reikä Max. pelti ,8 5 1,2 L iitin 1/4" Suos. letkukoko 10 1 kg 225 Nakertaja peltileikkuri Tuote n:o Käyttöpaine Ilmankulutus Max. pellin vahvuus Ilmaliitin Suos. letkukoko 6 bar 280 l/min 1,2 1/4" NPT 10 1 kg 175 Talttavasara Tuote n:o Iskunopeus Ilmankulutus Ilmaliitin Suositeltu letkukoko 3000 isk/min 230 l/min 1/4 NPT ,6 kg Lisävarusteena leikkuutaltat: n:o Taltta Leveys Tuote n: o 1 Putken katkaisuun Peltileikkuuseen Taivutettu Taltta Würth Oy 10/04 5 Talttatuurna

11 Käyttöpaine Ilmankulutus Iskunopeus Iskupituus Leikkuukyky Koko Viilasarja pyöreä, kolmikulma, puolipyöreä 6 bar 200 l/min /min 8 3,0 yleisterä 1,5 kuvioterä 50 x g Peltisaha PLF 90 Tuote n:o Kaikkiin peltitöihin, myös niihin mihin tavalliset sahat eivät pysty. PLF-peltisaha leikkaa peltiä nopeasti, kevyseti ja täristämättä. Pellinpalaa voi jopa muotoilla kädessä. Leikkaa turvallisesti myös kohteet, joiden takana on toinen pinta, sillä sahan terä ei katkea, vaikka sen painaisi kohtisuoraan peltiin. Leikkaa myös vaativat kohteet, joihin mikään taallinen peltisaha ei pysty esim. ovipalkit, kynnyskotelot. Leikkaa teräspellin lisäksi alumiinia, lasikuitua, puuta ja kaikkia muoveja. Hiljainen käyntiääni. PLF-sahaan saatavissa olevat erikoisterät ja viilasarjat tekevät sahasta vielä monipuolisean. Teränpidin PLF/PS1 Tuote n:o Tukirauta PLF/PS1 Tuote n:o High Quality Bi-metalliterä. Tarkoitettu lujille teräksille. Pehmeät materiaalit Kuvioterä Yleisterä Ohutleveyille Ha/tuuma T14 T18 T24 T32 Tuote n:o Yleisterä monille materiaaleille. Bi-metallia. Pehmeät materiaalit Kuvioterä Yleisterä Ohutleveyille Ha/tuuma T14 T18 T24 T32 Tuote n:o

12 GP-Peltisaha Tuote n:o GP-peltisahanterät Pehmeät materiaalit Kuvioterä Yleisterä Ohutleveyille Ha/tuuma T14 T18 T24 T32 Tuote n:o Käyttöpaine Ilmankulutus Iskunopeus Iskun pituus Max. leikkuukyky Suositeltu letkukoko itat 6 bar 200 l/min 9500/min 10 1, x 67 x g M 5 Liimalasileikkuri DMS 2 Tuote n:o Voimakas kone liimalasien irroittamiseen. Toimitetaan laukussa, jossa mukana leikkuuterä, sumuvoitelulaite ja poistoilmaletku. 6-kulmainen kiinnitys takaa laajan leikkuuterä- ja tarvikevalikoiman. Mekaaninen leikkaus ilman epäterveelistä savun muodostusta. Portaattomaasti asetettava teränvärähtelyalue. Varmistin estää vahingossa tapahtuvan käynnistymisen. Kätevä ja kevyt runko raskaaseen käyttöön. Poistoilma johdetaan pois käyttäjästä ja työkohteesta. Varusteet Liimalasin irroitusterät tuote n:o ohj.rulla , , , , , , , , Würth Oy 10/04 Tekniset tiedot Tyyppi DMS 2 Terännopeus min-1 1,20 kg 180 Ilmankulutus 370 l/min Ilmaliitin 1/4 NPT Suositeltu letkukoko 9 Toimitussisältö Nimike Tuote n:o Liimalasileikkuri Liimalasin irroitusterä öljytin Poistoilmaletku Kiintoavain Haka-avain

13 Pistehitsauksien irrotuspora Vario Drill Tuote n:o Kiinnitettävän poratuen ansiosta pitsehitsien irrottaminen profiileista ja taitoksista on helppoa ja nopeaa. Poratuen irrotus käy helposti ilman työkaluja. llman poratukea voidaan pistehitsaukset porata umpinaisista koteloista. Poratukea voidaan kääntää vapaasti 360 Poratuki ei vaikuta poraussyvyyden säätöön Poraussyvyyttä voidaan säätää portaattomasti Koneessa mukana ilmansäädin Toimitussisältö: Vario Drill pistehitsipora toimitetaan laukussa, mukana poraustuki, kuristinventtiili ja ruuviavain, sekä pistehitsiterät: Ø 6 HSCO-terä 1 kpl Ø 8 HSCO Fire-teriä 3 kpl Ø 9 HSCO Fire-terä 1 kpl Suositeltava kierrosnopeus Tyhjäkäynti Ilmankulutus Ilmanpaine Ilmaliitin 1200 k/min 2200 k/min 250 l/min 6-8 bar 1/4" NPT 1,8 kg Vario Drill Pistehitsiterät Ø innoite 4 HSCO 4 HSCO 4 HSCO/TIN 4 HSCO/TIN 4 HSCO/TIN 4 HSCO/Fire 4 HSS/Variantic P Teräslaatu (Mpa) Tuote n: o < 450 pehmeä teräs < 450 pehmeä teräs erityisluja teräs erityisluja teräs erityisluja teräs < 900 suurlujuusteräs < 1200 suurlujuusteräs BOR/BTR VHM Extral titaani-nitridi < 1400 suurlujuusteräs Laajempikaarinen poraustuki Jumbomatic Tuote n:o Suositeltava kierrosnopeus 1200 k/min HSS Variantic Yleisterä teräksille, myös sitkeille materiaaleille. Vähentää kitkaa ja lämpöä, kestää normaaliteräksillä pitkään. Tuote n:o BOR/BTR VHM kovametalliterä Extral titaani-nitridi pinnoituksella: vähentää kitkaa ja lämpöä. Tarkoitettu suurlujuusteräksille (BOR,BTR,BORON,TRIP,USIBOR,ZSTE,DP), minkä myötöraja MPa. Tuote n:o

14 Massanpoistokone DBS 3500 Tuote n:o Kevyt ja kätevä kone alustamassan, PVC-pinnoitteen, ruosteen, tiivistysaineiden ja maalin poistoon. Ei lämpenemistä työskentelyalueella. Ei työkalujen sotkeentumista. Pitkä harjojen käyttöikä. Selvästi nopeampi työskentely. Monikäyttöinen laajan harjavalikoiman ansiosta. Kapea kone mahtuu ahtaisiinkin väleihin. Kierrosluvun tarkka säätö on helppoa tarkan säätimen avulla. Pehmeä puhdistuslaikka Tarrojen, liimajäänteiden, lian poistoon Adapteri harjoille 23 harjalle harjalle Toimitussisältö DBS 3500 kone 1kpl x Sovite harjoille 23 1kpl Sovite harjoille 11 1kpl Roiskesuoja 1kpl Kuusiokoloavain 5 1kpl Kierrosluku Käyttöpaine Ilmankulutus L iitinkierre R1/4" Suositeltu letkukoko Mitat (p x l x k) l/min 6,3 bar 110 l/min x 71 x 150 1,1 kg 23 harjat Käyttö erityisesti suurille pinnoille 11 harjat Käyttö vaikeasti tavoitettaville alueille kuten 90 sisäkulmat, särmäykset Alustansuoja-aineiden ja tiivisteiden poisto, maalinpoisto. Sopii erityisen hyvin hitsaussauma-, muotoilulle- ja reuna-alueille, hiekkapuhallusvaikutus Suurteho harjat; U-muotoon ankkuroidut jousiteräs langat, 0,7, taivutettu, hiottu ja kärkikarkaistu Ruosteenpoisto- ja puhdistustyöt, tiivisteiden, tiivistysmassan poisto valuraudasta, ei alumiinille tai alumiinivalulle. Ei hiekkapuhallusvaikutusta Hienot harjat; U-muotoon ankkuroidut jousiteräs langat, 0,5, suora, hiottu ja kärkikarkaistu Würth Oy 10/04 Maalin poisto ja korroosion poisto alumiinista, kuorma-autojen ja linja-autojen niitatut korirakenteet Ruostumattomat harjat; U-muotoon ankkuroidut jousiteräs langat, 0,5, V2A-lanka, suora 6.13

15 Hiomakoneet 90 Kulmahiomakone nopeudensäätimellä Tuote n:o Kierrosnopeus k/min Teho 0,16 kw Istukan koko 6 Ilmankulutus 200 l/min Ilmaliitin 1/4 NPT Suositeltu letkukoko ,5 kg Hiomakoneet nopeudensäätimellä Tuote n:o Kierrosnopeus k/min Teho 0,16 kw Istukan koko 6 Ilmankulutus 200 l/min Ilmaliitin 1/4 NPT Suositeltu letkukoko ,37 kg Tuote n:o Kierrosnopeus k/min Teho 0,38 kw Istukan koko 6 Ilmankulutus 280 l/min Ilmaliitin 1/4 NPT Suositeltu letkukoko ,59 kg 6.14 Heavy Duty hiomakone nopeudensäätimellä Tuote n:o Kierrosnopeus k/min Teho 0,52 kw Istukan koko 6 Ilmankulutus 510 l/min Ilmaliitin 1/4 NPT Suositeltu letkukoko ,3 kg

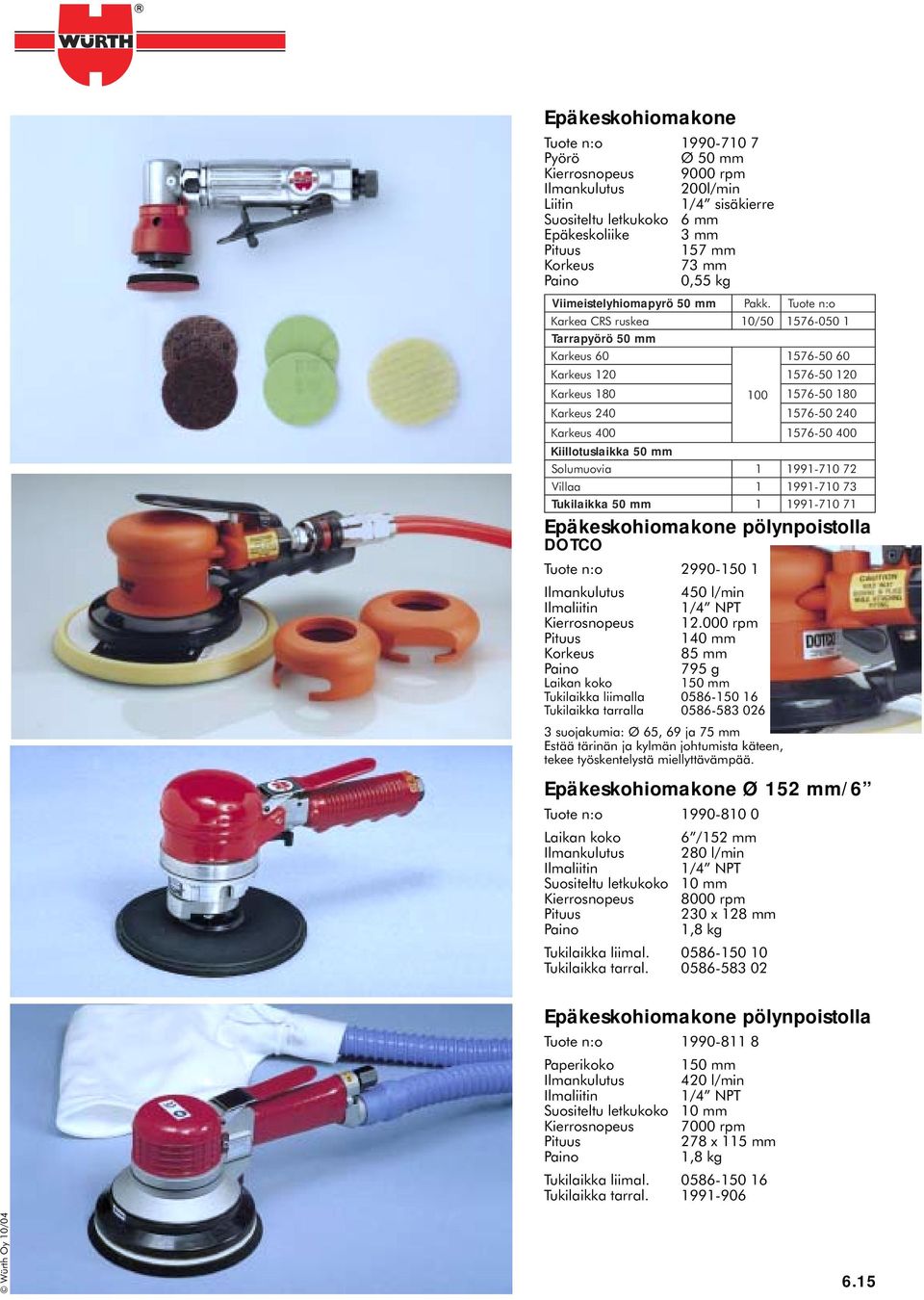

16 Epäkeskohiomakone Tuote n:o Pyörö Ø 50 Kierrosnopeus 9000 rpm Ilmankulutus 200l/min Liitin 1/4 sisäkierre Suositeltu letkukoko 6 Epäkeskoliike Korkeus 73 0,55 kg V iimeistelyhiomapyrö 50 Pakk. Tuote n: o Karkea CRS ruskea 10/ Tarrapyörö 50 Karkeus 60 arkeus 120 arkeus 180 arkeus 240 arkeus 400 Kiillotuslaikka 50 olumuovia illaa ukilaikka 50 K K K K Epäkeskohiomakone pölynpoistolla DOTCO Tuote n:o Ilmankulutus 450 l/min Ilmaliitin 1/4 NPT Kierrosnopeus rpm 140 Korkeus g Laikan koko 150 Tukilaikka liimalla Tukilaikka tarralla suojakumia: Ø 65, 69 ja 75 Estää tärinän ja kylmän johtumista käteen, tekee työskentelystä miellyttävämpää. Epäkeskohiomakone Ø 152 /6 Tuote n:o Laikan koko 6 /152 Ilmankulutus 280 l/min Ilmaliitin 1/4 NPT Suositeltu letkukoko 10 Kierrosnopeus 8000 rpm 230 x 128 1,8 kg Tukilaikka liimal Tukilaikka tarral Epäkeskohiomakone pölynpoistolla Tuote n:o Paperikoko 150 Ilmankulutus 420 l/min Ilmaliitin 1/4 NPT Suositeltu letkukoko 10 Kierrosnopeus 7000 rpm 278 x 115 1,8 kg Tukilaikka liimal Tukilaikka tarral S V T Würth Oy 10/

17 Hiomakone Tuote n:o Laikan koot Kierrosnopeus k/min Teho 0,5 kw Ilmankulutus 340 l/min Ilmaliitin 1/4 NPT Suositeltu letkukoko 10 Korkeus kg Kara 22 Sisältää tukilaikat 77 ja 95 Lisävarusteena 125 bakelliittilaikka (1991-5) Kulmahiomakone 4 ja 5 Tuote n:o Laikan koko 4 /100 5 /125 Kierrosnopeus k/min k/min Teho 0,6 kw 0,6 kw Ilmankulutus 570 l/min 570 l/min Ilmaliitin 1/4 NPT 1/4 NPT Suos. letkukoko ,7 kg 1,8 kg Kara /M14 Karan lukitus nopeuttaa laikan vaihtoa. Kulmahiomakone 7 Tuote n:o Laikan koko 7 /180 Kierrosnopeus 7000 k/min Teho 0,75 kw Ilmankulutus 1130 l/min Ilmaliitin 3/8 NPT Suositeltu letkukoko ,15 kg Kara 22 Sovitteet 1 laikalle Hiomakone 7 Kiillotuskone 7 Tuote n:o Kier. nopeus 5000 k/min 2500 k/min Teho 0,6 kw 0,6 kw Ilmankulutus 570 l/min 570 l/min Laikan koko Ilmaliitin 1/4 NPT 1/4 NPT Letkukoko Korkeus kg 2 kg Kara Tukilaikka Kiillotuslaikka lampaanvilla Tarratukilaikka Kiilloitustyyny villa Kiilloitustyyny sininen, pehmeä Kiilloitustyyny valkoinen, kova 6.16

18 Tasohiomakone Tuote n:o Hiomapaperin tuki 95 x 165 Kierrosnopeus 8000 k/min Ilmankulutus 280 l/min Ilmaliitin 1/4 NPT Suositeltu letkukoko 10 x korkeus 175 x 110 1,75 kg Nauhahiomakone DBS 10 Tuote n:o Nauhakoko 10 x 330 Kierrosnopeus 1100 m/min Ilmankulutus 170 l/min Suositeltu letkukoko ,8 kg Zirkon hiomanauhat 10 x 330 karkeudet 60, 80, 100, 120 Tuote n:o Nauhahiomakone Tuote n:o Nauhakoko 30 x 540 Kierrosnopeus 1900 m/min Ilmankulutus 420 l/min Ilmaliitin 1/4 NPT Suositeltu letkukoko ,1 kg Hiomanauhat 30 x 540 karkeudet 60, 80, 100, 120 Tuote n:o Rolock hiomakone DMS 50 Ø 50 ja 75 Rolock-kiinnitteisille laikoille. Tuote n:o Vapaa kier.nopeus rpm 568 g 140 Korkeus 98 Liitin 1/4 min letkukoko 6 Würth Oy 10/04 Rolock hiomakoneessa tulee käyttää tukilaikkaa. Tukilaikasta poistetaan ensin kiinnityskara. Rolock-tukilaikat Tuote n:o Ø kara Bristle-tukilaikat Tuote n:o Ø kara

19 Aattikäyttöön tehokas ja kestävä Paineilmaniittipihti Tuote n:o Kestävä nylonkuori Käteen sopiva tasapainoinen muotoilu Kevyt käsitellä Vahvat, korkealaatuiset leuat Säädettävä automaattinen karan ulosheitto Niittaus Käyttöpaine Ilmakulutus niittiä kohti Maksimiteho Korkeus Minimi letkun sisä Ø Käyttölämpötila Mukana vaihtosuulakkeita Ilmaliitin alumiini 2,4-6 teräs 3,0-5 6 bar 4,8 litraa 6 bar kg kg C 6 kpl 1/4" NPT naaras Vetoniittipihdin jatko Tuote n:o pitkä suukappale. Pideällä suukappaleella päästään ahtaisiinkin koloihin vetämään vetoniittejä. PI-vetoniittipihtiin Paineilmaniittimutteripihti Tuote n:o Kestävä nylonkuori Käteen sopiva tasapainoinen muotoilu Kevyt käsitellä Helppo iskunsäätö Niittimuttereille M3-M8 Käyttöpaine Ilmakulutus Max vetovoima Korkeus Minimi letkun Ø Mukana vetokarat 6 bar 3,6 l/isku 1450 kg ,1 kg 6 M3, M4, M5, niittimuttereille M6 ja M8 Ilmaliitin 1/4" NPT naaras 6.18

20 Paineilmaniittipihti RAC 170 Tuote n:o Kestävä nylonkuori. Käteen sopiva tasapainoinen muotoilu. Kevyt käsitellä. Vahvat, korkealaatuiset leuat. Säädettävä automaattinen karan ulosheitto. Niittaus - Alumiini 4,8-7,8 - Teräs ja rst 4,8-6,4 - MONOBOLT ja MAGNA-LOK 3/16-1/4 - CuNi ja Monel 4,8 Käyttöpaine 6 bar Ilmankulutus niittiä kohti 10,9 l Suurin teho 2000 kg / 6 bar Korkeus ,8 kg Minimi letkun sisä Ø 8 Mukana vaihtosuulakkeita 7 kpl Ilmaliitin 1/4 NPT naaras Niittaus - Alumiini 2,4-4,8 - Teräs ja rst 3-4,8 - CuNi ja Monell 3,2-4,8 Käyttöpaine 6 bar Ilmankulutus niittiä kohti 1,8 l Suurin teho 960 kg / 6 bar Korkeus ,6 kg Minimi letkun sisä Ø 6 Mukana vaihtosuulakkeita 5 kpl Ilmaliitin 1/4 NPT Paineilmaniittipihti RAC 230 Tuote n:o Suoramalli työtasolla tapahtuvaan työskentelyyn ja ahtaisiin paikkoihin. Karanpoisto koneen takaa, poistosuuttimeen voi kytkeä letku jolla ohjataan karat erilliseen säilöön. Kevyt käsitellä. Vahvat korkealaatuiset leuat. 6.19

21 Puhalluspistoolit Alumiini Tuote n:o /4 letkukara 1/4 sisäkierre rungossa Kumikärki (pistemäinen suulake) Tuote n:o Muovinen, lyhyt pistooli Tuote n:o Suuri läpivirtaus ja matala melutaso. Laajojen pintojen nopeaan puhdistamiseen. esim. huonekaluteollisuuteen ja maalaamoihin. Työpaine 4 16 bar Max läpivirtaus 350 l/min Sisäkierre 1/4 Melutaso 79 dba Lämpötilankesto C Muovinen 1/4 messinkinen sisäkierre Tuote n:o Suojalevy Ø 100 Tuote n:o Jatkosuuttimet kierre 12x1, Tuote n:o Öljytin Tuote n:o Liitin 1/4 Tilavuus 12 cm 3 85 g Vähentää käteen välittyviä värinöitä. Pitävämpi ote, suojaa kylmältä. Suojanauha Tuote n:o Itseliimautuva, öljynkestävä neopreenikuminauha. Käyttölämpötila C. Kiinnitetään koneeseen tai työkaluun. Jos värinän taajuus on matala, leikataan matto nauhaksi joka kiedotaan 0,5 1 raolla, muuten käytetään kokonaista mattoa. Rullan koko 1 m x 10 cm, paksuus 2,5. Äänenvaimennin Tuote n:o Mittausten mukaan äänenvaimennusputki alentaa melutasoa n. 5 db (A), tarkoittaa 25% väheän melua. Sopii koneisiin, joissa on ilmanpoisto taaksepäin. Liittimet 1/4 ulkokierre/liitinnippa. Soveltuvuustaulukko Räikkävääntimet 3/ / / Hiomakoneet Porakoneet Ruuvinväännin Massanpoistokone Paineilmakoneöljy Paineilmakonetyökalujen päivittäiseen voiteluun Pidentää koneen ikää. Estää häiriöt. Sisältö Tuote n:o 1 litra

22 Toimitusmyynti Saksalaisella Deprag Schultz GmbH :lla on yli 70 vuoden kokemus laadukkaiden paineilmatyökalujen valmistamisesta. Jatkuva kehitystyö, laadukkaat materiaalit sekä tarkka laatujärjestelmä ovat nostaneet Depragin yhdeksi alansa johtavista valmistajista. Koneiden ergonominen muotoilu, kestävyys ja tekninen suorituskyky ovat tehneet merkin tunnetuksi myös suomalaisessa teollisuudessa. Ruuvinväännin/porakone UH Kierrosluku ¹/min Suunnanvaihdolla varustettu yleiskone Liipaisinkäyttöinen, ei momenttikytkintä Varustettu sekä pora- että ruuvitalttaistukalla 0,75 kg 160 Lyhyt, tehokas yhdistelmäkone poraamiseen ja ruuvaamiseen. Erityisesti suunniteltu puuruuveille sekä itseporaaville ruuveille. Vaihdettava poraistukka mahdollistaa käytön myös porakoneena. Ruuvinväännin U Kierrosluku 500 ¹/min Portaattomasti säädettävä kiristysmomentti, max 5 Nm Tarkka automaattikytkin 0,75 kg 208 Erityisesti metalli- ja kokoonpanoteollisuuteen suunniteltu ruuvinväännin. Toistaa tarkasti säädetyn momentin. Saatavana myös suoramallisena versiona. Hiljainen käyntiääni. Ruuvinväännin U Kierrosluku ¹/min Varustettu liukukytkimellä 0,75 kg 208 Max momentti 3,5 Nm Pieni ja kevyt, erityisesti puusepänteollisuuden tarpeisiin suunniteltu ruuvinväännin. Ruuvikoot aina 4-5 asti. Varustettu ylilyövällä liukukytkimellä, joka huomioi parein puun kovuuden vaihtelut. Kierteytyskone U Kierrosluku 300/250 ¹/min (kierteytys/paluu) Max. kierteytysteho M14 Vakiona joustava kierteytysistukka Suunnanvaihto liipaisimesta 2,4 kg Ilmankulutus 500 l/min 275 Malliston tehokkain kierteytyskone. Joustava kierteytysistukka sallii koneen asennossa pienet muutokset, mikä vähentää kierretappien katkeamisia. Saatavana myös kaksi pienempää pistoolimallista sekä kaksi suoramallista konetta. Kaikkiin malleihin on saatavissa lisävarusteena momenttikytkimellä varustettu pikavaihtoistukka. Tällöin joka tappikoolla on oltava oma momenttikytkin. Porakone S Kierrosluku ¹/min 10 pikaistukka Ilmankulutus 350 l /min Teho 0,29 kw 1,0 kg 200 Pieni ja tehokas perusporakone. Kierrosluku voidaan säätää liipaisinkytkimellä lähes portaattomasti välillä ¹/min. Hiljainen käyntiääni. Saatavana myös muilla kierrosluvuilla. 6.21

23 Toimitusmyynti Kierrosluku 350 ¹/min 1,95 kg 246 Teho 0,5 kw Ilmankulutus 800 l /min Porakone PV 13 C Pienikokoinen hitaasti pyörivä porakone. Suunniteltu erityisesti hoonaukseen, reikien kalvamiseen tms. Lisävarusteena saatava runkoporasarja RPS mahdollistaa poraukset aina n. 20 :n asti. 13 avainistukka. Runkoporasarja RPS Runkoporasarja mahdollistaa poraukset aina n 20 :n asti. Nivelvarrella saadaan aikaiseksi poran syöttövoima ja jatkovarret mahdollistavat pääsyn ahtaisiinkin paikkoihin. Sarja sisältää: Nivelvarsi, sisältäen porakoneen sovitusholkin MK2 kartioistukka Ketju 2,5 m Jatkovarret (MK2) 750 ja 350 Kierrosluku Teho Ilmankulutus ¹/min 0,27 kw 300 l/min 0,42 kg 206 ilman letkua Suorahiomakone DA Erityisesti kovametalliviiloille suunniteltu suorahiomakone. Joustavan karan ansiosta vaikeiden kohteiden (reiät, kulmakohdat tms.) hiominen on selvästi helpompaa kuin vakiokoneella. Viilan hakkaaminen vältetään lähes täysin. Tämä parantaa hiontajälkeä sekä vähentää kovametalli-viilojen rikkoutumista. Varustettu joustavalla karalla. Hiljainen käyntiääni. Saatavana kiertoventtiilillä (DA) tai vipuventtiilillä (HA) varustettuna. Kierrosluku Teho Ilmankulutus ¹/min 0,10 kw 150 l/min 0,1 kg 109 ilman letkua Suorahiomakone PB 8C-25YK Pienenpieni suorahiomakone, joka soveltuu erinomaisesti esim. merkintäkynäksi tai muuhun tarkkaan viilaukseen. Pyörivänä koneena ei aiheuta valkosormisuutta pienen värinätason ansiosta. Hiljainen käyntiääni. Varustettu kiertoventtiilillä. 3 kiristysistukka. Kulmahiomakone PBP 125A-80X Varustettu tasapainoelementillä Pieni, tehokas, tasapainotettu kulmahiomakone. Hyvä kompromissi tehon/koon suhteen. Tasapainoelementti vähentää hiomalaikasta aiheutuvaa tärinää. Würth Oy 10/ Kierrosluku Laikkakoko Teho Ilmankulutus ¹/min 125 1,0 kw 1200 l/min 2,3 kg 254 ilman letkua

24 Toimitusmyynti Talttavasara HC010-H10B+taltta Taltta 180 x 20 (vakiotaltta) Taltta 180 x Taltta 200 x 50 Pienikokoinen talttavasara hitsaussaumojen kuonan poistoon. Tällöin käytetään yleensä vakiovarusteena olevaa 20 talttaa tai kapeampaa 12 talttaa. Hitsausroiskeiden poistoon tasaisilta pinnoilta soveltuu parhaiten erikoisteräksestä valmistettu 50 leveä taltta. Iskunopeus isk/min Ilmankulutus 200 l/min Käyttöpaine 6.3 bar Suosittelu letkukoko 6 1,0 kg Mitat (halk x pit) 34 x 151 Taltan kiinnitys 10 kuusio Paineilmapetkel/talttavasara HS 043-H19B Tuote n:o Taso-, seinä- ja lattiatyöhön. Parhaiillaan rappausten, maalin, laattojen, kate-aineiden, ruosteen, betoniroiskeiden ja hartsin poistossa. Kolme eri pituutta mahdollistavat tehokkaan työskentelyn vaativissa olosuhteissa. Ilmantarve 150 l/min Letkuliitäntä ½ Työkaluniska AV 19 ( ¾ ) 8,5 kg Työpituus

25 Kaasuimpulssinaulain Dynamik-D90 S Tuote n:o Voimakas, kevyt ja luotettava rakentajan yleisnaulain puukiinnityksiin 34 paperisidosnauloille Ø 2,9-3,4 lipas alumiinia, kevyt lyhyt lipas, helppo työskennellä syvyydensäätö ilman työkaluja liipasimen aktivointiliike 5, nopea laukaisu orsikoukku, saa hyvin ripustettua roikkumaan, naulain ei likaannu tehokas akku 2Ah ei voitelua, voiteluaine sisältyy kaasupatruunaan Tekniset tiedot: Varsivahvuus 2,9-3,4 Naulapituudet Latausmäärä 66kpl Koko (PxLxK) 383x119x384 3,98kg Laukaisukerrat/akunlataus 5000kpl Laukaisukerrat/80g patruuna 2500kpl Laukaisukerrat/40g patruuna 1200kpl Tärinä 2,9m/s² Akku (2kpl) 2,0Ah Akku 2,0Ah, lataus voidaan purkaa, virkistysnappi; optimaalinen virrantuotto Käyttökohteet: Runkorakenteet, kattoruoteet, koolaukset, lattiarakenteet, laudoitukset, aidat, ym. Toimii 80g ( ) ja 40g ( ) propaanibutaani kaasupatruunalla Impulssinaulaimen toiminta perustuu propaani-butaani kaasuseoksen ja akun synnyttämään impulssiin. Impulssinaulain on täysin riippumaton ulkoisesta voimanlähteestä, kuten paineilmakompressorista. Sopivat naulat: Ripustuskoukku Naula 34 vajaakantanaulat paperisidoksella ja liimakärjellä Profiili Sileä Kampa Pinnoitus Kirkas Sähkösinkitty HDGkuumasinkittkuumasinkitty Kirkas Sähkösinkitty HDG- RST Koko Tuote n:o Tuote n:o Tuote n:o Tuote n:o Tuote n:o Tuote n:o Tuote n:o 2,9x ,9x * * * * ,9x * * * * 3,1x ,1x * * * * Jälleenmyyntipakkaus 6.24

26 Kaasuimpulssinaulain Dynamik-CN60 Tuote n:o Puun ja metallin kiinnitykset betoniin Käyttökohteet: Väliseinärangat, puusoirot, alakattokiskot, lattiapinnoitteiden aluskatteet, ym. Toimii 40g propaani-butaani kaasupatruunalla Tekniset tiedot: Varsivahvuus 2,6 Naulapituudet Latausmäärä 40 kpl Koko (PxLxK) 453x119x381 3,98kg Laukaisukerrat/akunlataus 5000kpl Laukaisukerrat/40g patruuna 1200 Tärinä 2,9m/s² Akku (2kpl) 2,0Ah nopeasti vapautuva piipun kärki, nopea naulaus lipas alumiinia, keveys orsikoukku, saa ripustettua roikkumaan, naulain ei likaannu tehokas akku 2 Ah ei voitelua, voiteluaine sisältyy kaasupatruunaan Akku 2,0Ah, lataus voidaan purkaa, virkistynappi; optimaalinen virrantuotto Ruotonaulaus Naula + kaasupaketit Naulan pituus Naulan Ø Tuote n:o 15 2, , , , , Paketti sisältää 1000 kpl nauloja ja 1kpl kaasupatruunan Patruunasäiliö Ripustuskoukku Würth Oy 02/08 Impulssinaulaimen toiminta perustuu propaani-butaani kaasuseoksen ja akun synnyttämään impulssiin. Impulssinaulain on täysin riippumaton ulkoisesta voimanlähteestä, kuten paineilmakompressorista. 6.24a

27 Ankkurikampanaulain R Tuote n:o Voimakas ja pieni ankkurikampanaulain naulauslevyjen kiinnityksiin. 21 muovisidosnaulat 4x40-60 Käyttökohteet: Kulmat, palkkikengät, pilarikengät, naulauslevyt, sidevanteet, ym. pieni koko, sopii hyvin ahtaisiin paikkoihin kapea piippu, selkeä näkymä naulattavaan kohteeseen ohut varmistin, tarkka laukaus hyvä tasapainotus Tekniset tiedot: Varsivahvuus 4 Naulapituudet Latausmäärä 28kpl Koko (PxLxK) 325x97x360 Käyttöpaine 5-8bar Ilman kulutus 3,3 l / laukaus (paine 6 bar) 2,5kg Äänen paine / äänen teho 91dBA / 104 dba Tärinä 4,64 m/s² Letkun halkaisija 9 Liitin 1/4 Voiteluaine Pienikokoinen naulain ahtaisiin paikkoihin Sähkösinkitty naula: 4 x 40 tuote n:o b Selkeä näkymä naulattavaan kohteeseen

28 Dyckertnaulain DSK 1555 Tuote n:o Viimeistelynaulain rakennusteollisuuden ja -työmaiden kaikkiin listoituksiin ja panelointeihin naulapituuksille öljyvapaa, siksi helppohuoltoinen runko magnesiumia, kevyt käyttöinen laaja käyttöalue tyhjän makasiinin havainto syvyydensäätö ilman työkaluja kärkilaukaus / kertalaukaus kytkin poistoilman suunnan säätö vyökoukku kuminen kärkisuoja, ei jälkiä naulattavaan pintaan toimitetaan salkussa CE-hyväksytty Würth-huolto ja varaosat Käyttökohteita: Jalkalistat, ovi-, ja ikkunalistat, panelointi päältä ja piiloon, muovilistat, kehystystyöt. Tekniset tiedot: Varsivahvuus 1,2 Naulapituudet Latausmäärä 105 kpl Koko (PxLxK) 241 x 67 x 245 Käyttöpaine 4,8-8,3 bar Ilmankulutus 1,13 l / laukaus 1,09 kg Äänenpaine / ääniteho 77,2 dba / 89,5 dba Tärinä 1,94 m/s² Liitin 1/4 Letkun minimi halkaisija 6 Lähes huomaamaton jälki, erinomainen viimeistelynaulain Kapea kärkikappale mahdollistaa tarkan naulaamisen ahtaisiin rakoihin, kulmiin ja aivan seinämän reunaan. Käsikäyttöinen kytkin jumittuneen naulan poistoon. Sopivat naulat: Naula Minidyckert, suoralipas Nimike JM 1,2 JM 1,2 J 1,2 Kanta 1,7 1,7 2,0 Valkoinen Samat naulat sopivat myös moniin muihin naulainmerkkeihin. Kertalaukaus/kärkilaukaus kytkin ja käsin säädettävä syvyydensäädin Helppo ja nopea sivusta lataus Würth Oy 10/06 Kädensijassa oleva ilmansuodatin estää lian ja pölyn pääsyn naulaimeen. Poistettaessa paineilmaletku naulaimesta, suodatin puhdistuu poistuvan paineilman avulla. 6.25

29 Dyckertnaulain DSK 16 Tuote n:o Monikäyttöinen rakentajan viimeistelynaulain panelointeihin, listoituksiin ja levytyksiin sekä vaativampiinkin kiinnitykseen naulapituuksille Laaja käyttöalue; naulapituudet 50 asti Jättää erittäin siistin jäljen Helppo ja nopea lataus Kärki- ja liipasin laukaisu Vahva työsylinteri, mutta kuitenkin pienikokoinen ja kevyt naulain CE hyväksytty Würth huolto ja varaosat Käyttökohteita: Ovi- ja ikkunalistoitukset, paneloinnit, parkettityöt, kalusteiden kokoonpano ja levytykset Tekniset tiedot: V arsivahvuus 16, Naulapituudet Latausmäärä 100 naulaa Koko ( P x L x K ) 290 x 70 x 245 Käyttöpaine lmankulutus I 8 Liitin R 3/8 Letkun minimi halkaisija Äänipaine / ääniteho 89 / Voiteluaine 5 7 bar 0, l / laukaus paineella 6 bar 1,7 kg 5 m pituuteen asti Ø 6, 16 m pituuteen asti Ø 9 db 95 db Paineilmakoneöljy, tuote n:o Lipas helppo ladata; aukaisu lippaan takaosassa olevalla vivulla. Kuminen nokkakappale suojaa naulattavaa pintaa. Voidaan poistaa naulattaessa ahtaaseen rakoon, esim. ponttiin. Sopivat naulat: Naula: Nimike: Kanta: Lanka: Lipas: : 5 Dyckertnaula N 1,6 1,65 x 2,8 1,65 x 1,5 suoralipas Tuote n: o rst Iso liipaisin. Helppo käyttää hanskat kädessä. Syvyydensäätö säätöpyörästä. Ilmanpoisto etuviistoon alaspäin. Samat naulat sopivat myös moniin muihin naulainmerkkeihin Tarkistusikkuna naulojen määrän seuraamiseen. Naulapituus riittää isoillekin paneleille sekä levytystöihin.

30 Dyckertnaulain DSK 18 Tuote n:o Monikäyttöinen dyckertnaulain viimeistelyyn ja vaativampaankin kiinnitykseen naulapituuksille Laaja käyttöalue; naulapituudet 50 asti. Käyttää paksuinta, ø 1,8 dyckertnaulaa Pitävä naulaus, kuitenkin pienikokoinen ja siisti jälki Nokkakappaleen kumisuojus varmistaa siistin jäljen Helppo ja nopea lataus Kärki- ja pohjalaukaus Lippaassa magneetti, joka estää naulojen putoamisen ladattaessa Vinon lippaan ansiosta kätevä nurkissa ja kulmissa CE hyväksytty Würth huolto ja varaosat Tekniset tiedot: V arsivahvuus 18, Naulapituudet Latausmäärä 100 naulaa Koko ( P x L x K ) 320 x 70 x 280 Käyttöpaine lmankulutus aino I 3 P, Liitin R 3/8 Letkun minimi halkaisija Ä änipaine / ääniteho / Voiteluaine 4,5 7 bar 1, l / laukaus paineella 6 bar 2 3 kg 5 m pituuteen asti Ø 6, 16 m pituuteen asti Ø 9 80 db 90 db Paineilmakoneöljy, tuote n:o Käyttökohteita: Kaikki listoitukset ja isoatkin paneloinnit sekä levytykset. Kalusteiden kokoonpano. Kuminen nokkasuoja ei jätä jälkeä panelin tai listan pintaan. Pitkä kärki ja vino lipas tekevät naulaimesta kätevän ja ulottuvan. Sopivat naulat: Naula: Dyckertnaula Nimike: DA 1,8 Kanta: 2,5 x 3,2 Lanka: Ø 1,75 Lipas: vinolipas : Tuote n:o Samat naulat sopivat myös moniin muihin naulainmerkkeihin. Raskaatkin paneloinnit ja levytykset. 6.27

31 Hakasnaulain DKG 416 Tuote n:o Kevyt, nopea ja tehokas aattilaisten verhoilunaulain 4-16 hakasille. runko magnesiumia, kevyt käyttöinen pienikokoinen ja monipuolinen erittäin hiljainen sisäänrakennettu äänenvaimennus liipasinvarmistin; helppo liikuttaa kankaan päällä, kun kärkivarmistinta ei tarvitse painaa kangasta vasten tarkka ja pieni suukappale helppo ja nopea lataus CE - hyväksytty Würth huolto ja varaosat Käyttökohteita: Verhoiluun, pehmustetut huonekalut, nahka-, muovi-, kangaspäällysteet, puu-, ja muovilistat ja kehystystyöt Tekniset tiedot: Hakasleveys 12,9 Hakaspituudet 4-16 Latausmäärä 157 kpl Koko (PxLxK) 238 x 42 x 157 Käyttöpaine 4-7 bar Ilmankulutus 0,3 l /laukaus 0,7 kg Liitin R 1/4 Letkun minimi halkaisija 6 Voiteluaine Paineilmatyökaluöljy, tuote n:o Pohjalataus: nopea pohjasta ladattava lipas. Lika ei pääse alhaaltapäin ladattavaan lippaaseen. Jumittunut hakanen saadaan helposti pois avaamalla vain lipas. Liipaisinvarmistin: naulaimessa ei ole kärkivarmistinta, vaan varmistin on liipaisimen takana. Naulainta on helppo ja nopea liikuttaa kiinnitettävän verhoilumateriaalin päällä. Sopivat hakaset: Hakanen Tyyppi 80 Selkäleveys 12,9 Lanka 0,95x0,65 Materiaali Teräs : Tuote n:o Samat hakaset sopivat myös moniin muihin naulainmerkkeihin. Kapeneva ja pitkä kärkikappale mahtuu syviin ja ahtaisiin paikkoihin, erinomainen näkyvyys työkohteeseen. 6.28

32 Hakasnaulain LN50 Tuote n:o Kevyt, nopea ja tehokas aattilaisten verhoilunaulain 6 16 hakasille. Pienikokoinen ja kätevä ahtaissakin paikoissa Monipuolinen ulottuvan kärjen ansiosta Erittäin hiljainen Ilmanpoisto takaa Sisäänrakennettu äänenvaimennus Liipasinvarmistin; helppo liikuttaa kankaan päällä, kun kärkivarmistinta ei tarvitse painaa kangasta vasten Tarkka ja pieni suukappale Helppo ja nopea uudelleen lataus CE hyväksytty Würth huolto ja varaosat Tekniset tiedot: Hakasleveys 12, 9 Hakaspituudet 6 16 Latausmäärä 140 kpl Koko ( P x L x K ) 218 x 42 x 157 Käyttöpaine 4, 5 7 bar Ilmankulutus 0, 4 l / laukaus paineella 6 bar 0, 8 kg L iitin R 1/4 Letkun minimi halkaisija Ä änipaine / ääniteho / Voiteluaine 5 m pituuteen asti Ø 6, 16 m pituuteen asti Ø 9 77 db 84 db Paineilmakoneöljy, tuote n:o Käyttökohteita: Verhoiluun, tuolit, pehmustetut huonekalut, nahka-, muovi-, kangaspäällysteet, puu- ja muovilistat ja kehystystyöt Pitkänokkainen erikoismalli, muut ominaisuudet kuin DKG 80-mallissa. Sopivat hakaset: Hakanen: Tyyppi 80 Selkäleveys: Lanka: Materiaali: : 12,9 0,95 x 0,65 teräs Tuote n: o Samat hakaset sopivat myös moniin muihin naulainmerkkeihin. Pitkä kärkikappale tekee naulaimesta ulottuvan. 6.29

33 Hakasnaulain DKG 70 Tuote n:o Kevyt, nopea ja tehokas aattilaisten verhoilunaulain 6 16 hakasille. Pienikokoinen ja kätevä ahtaissakin paikoissa Laaja käyttöalue Sisäänrakennettu äänenvaimennus Liipasinvarmistin; helppo liikuttaa kankaan päällä, kun kärkivarmistinta ei tarvitse painaa kangasta vasten Tarkka ja pieni suukappale Helppo ja nopea uudelleen lataus CE hyväksytty Würth huolto ja varaosat Tekniset tiedot: Hakasleveys 9 Hakaspituudet 6 16 Latausmäärä 180 kpl Koko ( P x L x K ) 218 x 40 x 154 Käyttöpaine 4, 5 7 bar Ilmankulutus 0, 3 l / laukaus paineella 6 bar 0,94 kg L iitin R 1/4 Letkun minimi halkaisija Ä änipaine / ääniteho / Voiteluaine 5 m pituuteen asti Ø 6, 16 m pituuteen asti Ø 9 77 db 84 db Paineilmakoneöljy, tuote n:o Käyttökohteita: Verhoiluun, tuolit, pehmustetut huonekalut, nahka-, muovi-, kangaspäällysteet, listat, kehystystyöt, huonekalujen ja laatikostojen kokoonpano Kuminen rajoitin irrottamalla saadaan lipas purettua ja helposti puhdistettua. Sopivat hakaset: Hakanen: Selkäleveys: Lanka: Materiaali: : Tyyppi V 9,0 0,55 x 0,75 teräs Tuote n: o Samat hakaset sopivat myös moniin muihin naulainmerkkeihin. Pitkä ja hoikka kärki mahtuu ahtaisiin paikkoihin. Nopea, pohjasta ladattava makasiini. Lika ei pääse alhaaltapäin ladattavaan makasiiniin. Jumittunut hakanen saadaan helposti pois, avaamalla vain makasiini Naulaimessa ei ole kärkivarmistinta, vaan varmistin on liipaisimen vieressä. Naulainta on nopea ja helppo liikuttaa kiinnitettävän verhoilumateriaalin päällä. Erinomainen näkyvyys työkohteeseen.

34 Hakasnaulain SG - 25 Tuote n:o Vahva ja pienikokoinen hakasnaulain huonekalu-, kaluste-, ja rakennusteollisuuteen pitkille hakasille. Pitkän suukappaleensa ansiosta naulaaminen onnistuu ahtaaseenkin kohteeseen Kärkivarmistin mahdollistaa nopean naulaamisen liipasin pohjassa ja tarkkuutta vaativiin töihin liipasinlaukaisu. Helppo ja nopea uudelleen lataus CE hyväksytty Würth huolto ja varaosat Käyttökohteita: Taustalevyt, listojen ja levyjen kiinnitys, kaluste-, ovi- ja ikkunateollisuus Tekniset tiedot: Hakasleveys 10, 2 Hakaspituudet Latausmäärä 110 kpl Koko ( P x L x K ) 220 x 46 x 210 Käyttöpaine 4, 5 7 bar Ilmankulutus 0, 5 l / laukaus paineella 6 bar 1,16 kg L iitin R 1/4 Letkun minimi halkaisija Äänipaine / ääniteho 0 Voiteluaine 5 m pituuteen asti Ø 6, 16 m pituuteen asti Ø 9 8 db / 88 db Paineilmakoneöljy, tuote n:o Pitkä ja hoikka kärkikappale takaavat ulottuvuuden ja hyvän näkyvyyden työkohteeseen. Sopivat hakaset: Hakanen: Tyyppi M Selkäleveys: 9,9/*10,2 Lanka: 1,0 x 1,25 Materiaali: teräs Pintaprofiili: sileä : Tuote n:o * Pienikokoinen, mutta voimakas naulain. Samat hakaset sopivat myös moniin muihin naulainmerkkeihin. Pohjalataus: Nopea, pohjasta ladattava makasiini. Lika ei pääse alhaaltapäin ladattavaan makasiiniin. Jumittunut hakanen saadaan helposti pois, avaamalla vain makasiini. 6.31

35 Hakasnaulain DKG 1040 Tuote n:o Tehokas huonekalu- ja rakennusteollisuuden hakasnaulain pitkille hakasille. öljyvapaa, siksi helppohuoltoinen runko magnesiumia, kevytkäyttöinen tyhjän makasiinin havainto syvyydensäätö ilman työkaluja kärkilaukaus / kertalaukaus kytkin poistoilman suunnan säätö vyökoukku kuminen kärkisuoja, ei jälkiä naulattavaan pintaan toimitetaan salkussa CE-hyväksytty Würth-huolto ja varaosat Käyttökohteita: Huonekalu-, kaluste-, puusepän-, ja rakennusteollisuus. Levyjen, listojen ja paneleiden kiinnittämiseen. Tekniset tiedot: Hakasleveys 5,7 Hakaspituudet Latausmäärä 100 kpl Koko (PxLxK) 248 x 67 x 245 Käyttöpaine 4,8-8,3 bar Ilmankulutus 1,13 l / laukaus 1,18 kg Äänenpaine / ääniteho 79,6 dba / 91,9 dba Tärinä 1,69 m/s² Liitin 1/4 Letkun minimi halkaisija 6 Kädensijassa oleva ilmansuodatin estää lian ja pölyn pääsyn naulaimeen. Poistettaessa paineilmaletku naulaimesta, suodatin puhdistuu poistuvan paineilman avulla. Pohjalataus: nopea pohjasta ladattava lipas. Lika ei pääse alhaaltapäin ladattavaan lippaaseen. Sopivat hakaset: Hakanen Tyyppi 90 Selkäleveys 5,7 Lanka 1,0 x 1,2 Materiaali Teräs : Tuote n:o Kapea kärkikappale mahdollistaa tarkan naulaamisen ahtaisiin rakoihin, kulmiin ja aivan seinämän reunaan. Kumisuoja estää painauman syntymisen hakasen viereen viimeistelytöissä. Kertalaukaus/kärkilaukaus kytkin ja käsin säädettävä syvyydensäädin Samat hakaset sopivat myös moniin muihin naulainmerkkeihin. 6.32

36 Hakasnaulain G - 55 Tuote n:o Vankka ja varmatoiminen perusnaulain pakkaus- ja rakennusteollisuuteen hakasille Kestävä aattinaulain jatkuvaan tuotantoon Jumittuneen hakasen poisto nopeaa, avattava suukappale Lankamainen kärkivarmistin varmistaa tarkan naulaamisen Avoin lipas ei kerää likaa eikä pölyä Kärkivarmistin mahdollistaa nopean naulaamisen liipasin pohjassa ja tarkkuutta vaativiin töihin liipasinlaukaisu. Säädettävä poistoilman suuntaus Helppo ja nopea lataus CE hyväksytty Würth huolto ja varaosat Tekniset tiedot: Hakasleveys 10, 7 Hakaspituudet Latausmäärä 160 kpl Koko ( P x L x K ) 395 x 89 x 312 Käyttöpaine 4, 5 7 bar Ilmankulutus 1,14 l / laukaus paineella 6 bar 2,48 kg Liitin R 3 / 8 Letkun minimi halkaisija Äänipaine / ääniteho Voiteluaine 5 m pituuteen asti Ø 6, 16 m pituuteen asti Ø 9 90 db/98 db Paineilmakoneöljy, tuote n:o Käyttökohteita: Huonekalu-, kaluste-, puusepän- ja rakennusteollisuus. Ikkuna- ja ovenkarmit, erilaiset levytystyöt teollisuudessa ja työmailla, lava- ja pakkauslaatikkojen valmistus. Avattava suukappale helpottaa ja nopeuttavaa jumittuneen hakasen poistoa. Sopivat hakaset: Hakanen: Tyyppi L Tyyppi L Selkäleveys: 10,7 10,7 Lanka: 1,4 x 1,6 1,4 x 1,6 Materiaali: teräs teräs Huom! ilman liimakärkeä : Tuote n:o Tuote n:o Samat hakaset sopivat myös moniin muihin naulainmerkkeihin. Nopea ja helppo lippaan lataus. Avoin lipas ei kerää pölyä eikä likaa Yksittäis/kärkilaukaus-vaihdin estää kaksoislaukaukset tarkeassa työssä Lankamainen kärkivarmistin takaa hyvän näkyvyyden naulattavaan kohteeseen.
