SmartWitness -ajotallennin TIELIIKENNE- JA ONNETTOMUUSKAMERA KÄYTTÖOHJE

Transkriptio

1 SmartWitness -ajotallennin TIELIIKENNE- JA ONNETTOMUUSKAMERA KÄYTTÖOHJE Kiitos, kun ostit tämän tieliikenne- ja onnettomuuskameran Varmistu, että luet ja ymmärrät tämän käyttöohjeen sekä käytät sitä asentaesasi tätä ajotallenninta. Sailytä KÄYTTÖOHJETTA paikassa, josta se on helposti saatavilla. 1

2 Contents TURVALLISUUSVAROITUKSET... 4 GPS-VASTAANOTIN... 5 SISÄLTÖ... 6 ESITTELY... 7 ASENNUS... 9 TOIMINTA Ohjelmiston käyttöohje Ohjelmiston asennus Muistikortin yhdistäminen PC Viewer asetukset Valitse tiedosto toistettavaksi Tiedoston lataaminen Näkymä toiston aikana Videon toisto Google kartta (Ainoastaan GPS-mallissa) Esikatselutoiminto Tallenna JPG- & AVI-tiedostoja Tulostus Raportin luominen Varmuuskopioi tapahtuma/ lokitiedot Ajotallentimen asetukset Tuotetiedot Lokitiedostojen toisto GPS lokitietojen siirtäminen Google Earth karttapalveluun Tekniset tiedot Tallennuksen aikataulu Tekninen tuki & takuu Erilliset lisävarusteet (kiinteä virtajohto) Ajotallentimen päivitys Ajotallentimen päivitys PC Viewer ohjelman päivitys

3 3

4 TURVALLISUUSVAROITUKSET VAROITUS SÄHKÖISKUN VAARA ÄLÄ AVAA VAROITUS: Vähentääksesi sähkösikun vaaraa, älä poista kantta. Ei sisällä osia käyttäjän huollettavaksi! Jätä huoltotehtävät valtuutetun huoltopisteen tehtäväksi. Varmistu, että noudatat tämän käyttöohjeen turvallisuusmääräyksiä. VAROITUS RÄJÄHDYSVÄÄRÄ MIKÄLI AKKU KORVATAAN VÄÄRÄNLAISELLA MALLILLA. HÄVITÄ KÄYTETYT AKUT OHJEIDEN MUKAISESTI. Sisäinen akku realiaikaiselle kellolle (RTC) VAROITUS Yhdistä ajonouvosi virtakaapeli (tupakansytytin) laitteeseen ajoneuvon käynnistyksen JÄLKEEN. Välitön ylijännite, joka syntyy ajoneuvon käynnistyksestä voi vahingoittaa laitetta mikäli se on valmiiksi kytkettynä. VAROITUS Asenna tuote paikkaan, jossa se ei estä kuljettajan näkyvyyttä tai ole paikassa johon on asennettu airbag. Tämä saattaa johtaa onnettomuuteen tai matkustajien loukkaantumiseen tapaturman sattuessa. VAROITUS Vahingoista, jotka johtuvat valmistusvirheistä, tiedon katoamisesta tai muusta vahingosta, joka ilmenee tämän tuotteen käytön aikana, niin valmistaja ei ole tästä vastuuvelvollinen. Vaikka ajotallennin on laite, jota käytetään videoiden tallentamiseen, niin ei se välttämättä nauhoita mikäli laitteessa ilmenee toimintahäiriö. VAROITUS: ESTÄÄKSESI TULIPALON TAI SÄHKÖISKUN ÄLÄ ALTISTA TÄTÄ LAITETTA SATEELLE TAI KOSTEUDELLE. 4

5 GPS-VASTAANOTIN 1. Aktivoi tuote alueella, jossa ei ole suuria rakennuksia häiritsemässä GPS-signaalia. Yrityskäyttöön GPS-signaalilla on keskiverrosti noin 15metrin virhemarginaali ja virhemarginaali voi olla yli 100m johtuen ymäristöolosuhteista, kuten rakennukset, tien vieressä olevat puut yms. 2. GPS-vastaanottimen optimi toimintalämpötila ajoneuvossa on -10 ~ 50 C. 3. Kun laitetta käytetään ensimmäisen kerran tai pitkän tauon jälkeen (yli 3 päivää) voi GPS-signaalin saamisessa kestää hieman kauemmin. GPS-signaali voi heikentyä seuraavissa olosuhteissa: 1) GPS-antennin edessä on objekti. 2) Mikäli ajoneuvosi tuulilasissa on metallisia esineitä. 3) Mikäli laite lähettää elektromagneettisia aaltoja, jotka häiritsevät ajoneuvoon asennettua GPS-signaalia. Esimerkiksi: muut GPS laitteet, kuten tietyntyyppiset langattomasti aktivoidut hälyttimet, MP3- ja CD-soittimet ja kamera hälytykset, jotka käyttävät GPS paikannusta. 4) Mikäli vastaanotin on yhdistetty kaapelilla voit välttyä elektronisilta häirioilta yksinkertaisesti muuttamalla vastaanottimen sijaintia (antenni). 5) Hyvin sateisena tai pilvisenä päivänä, jos ajoneuvo sijaitsee paikoissa kuten: sillan alla, korotetulla ajotiellä, tunnelissa, maanalaisella ajotiellä, parkkihallissa, rakennuksen sisällä tai korkeiden rakennusten ympäröimänä. 6) Mikäli GPS yhteys on heikko niin uuden yhteyden luominen voi kestää kauemmin, jos ajoneuvosi liikkuu, kuin olisi pysähdyksissä. 5

6 SISÄLTÖ Kamerayksikkö sis. kannattimen Virtakaapeli (Tupakansytytin) 2-32GB SD muistikortti (Analysointiohjelma muistikortilla) USB 2.0 kortinlukija Kiinnityssarja saatavana myös varaosana Johtokiinnikkeet (5kpl) Pakkaus sisältää: Tarra ikkunakiinnitykseen (Kaksipuoleinen teippi) johtokiinnikkeet (5kpl) Tarra ikkunakiinnitykseen (1kpl) Pidike kameralle (1kpl) 6

7 ESITTELY EDESTÄ Kiinnike Lisää teippi kiinnikkeeseen Kameran linssi Virtalähde sisään (DC 12~24V) SD-Muistikortti Vasen puoli Oikea Puoli 7

8 ESITTELY TAKAA Sisäinen GPS-antenni Tallennus LED Ylikirjoitus LED SD-kortin formatointi-painike Tallennus-painike LAITTEISTON OSAT Pääyksikkö Kiinnike Pidike HUOMIO: Muistikortin formatointi voidaan tehdä käyttämällä laitteesta löytyvää formatointinäppäintä. Suosittelemme kuitenkin, että formatoit muistikortin käyttämällä tietokoneellasi olevaa PC Viewer ohjelmaa. 8

9 ASENNUS Pysäköi ajoneuvosi tasaiselle alustalle. Sammuta ajoneuvosi moottori ennen asennusta. 1) Aseta SD-muistikortti muistikorttipaikkaan. Muista varmistua siitä, että olet kytkenyt laitteen virran pois, kun asetat/poistat muistikorttia. 2) Kiinnitä ajotallennin käyttäen kaksipuoleista teippiä. Asennuspinnan tulee olla puhdas ja kuiva ennen asennuksen aloittamista. Suosittelemme laitteen asentamista tuulilasissa olevan taustapeilin taakse. HUOMIO: Kiinnitysteippi ei tartu hyvin pölyiseen tai öljyiseen pintaan yms. Paras tulos teipin kiinnityksessa saadaan lämpötilan ollessa noin 25. 9

10 ASENNUS 3) Säädä kameran kuvakulma. Varmista, että kameran linssillä on esteetön näkymä. Tarkista kameran kuvakulma ajoneuvon ulkopuolelta. 4) Ajotallennin vaatii jatkuvan 12-24V DC virransyötön ajoneuvosta. Kytke virta päälle. Virtajohdon tulisi tulla laitteen vasemmalta puolelta kohti virtalähdettä. HUOMIO: G-Sensori ei välttämättä huomioi pieniä iskuja, kuten kuoppia tiessä. Tästä johtuen laite ei välttämättä aloita tallennusta automaattisesti. Testaa ja aseta G-sensorin herkkyys ajoneuvosi mukaan. 10

11 TOIMINTA Automaattinen käynnistys Yhdistä ajotallentimen virtakaapeli ajoneuvosi virtalähteeseen käynnistyksen jälkeen. Tämän jälkeen ajotallennin käynnistyy automaattisesti. (Käytä mukana tullutta virtakaapelia) HUOMIO: Laite ei käynnisty välittömästi virtojen kytkemisen jälkeen. Laitteen ohjelmiston käynnistyminen vie noin 1 minuutin, jonka jälkeen sisäinen flash-muisti on valmis nauhoittamaan. Tapahtumanauhoitus (kun asetettu "Event record") Tapahtumanauhoitus käynnistyy automaattisesti G-sensorin avulla. G-sensorin herkkyyttä voidaan säätää tietokoneella. Jokainen tiedosto sisältää tietoa 15 sekuntia ennen ja 5 sekuntia jälkeen tapahtuman. Manuaalinen nauhoitus ( kun asetettu "Event record") Paina [RECORD]-näppäintä aloittaaksesi nauhoituksen manuaalisesti. Jokainen manuaalisesti tallennettu tiedosto sisältää tietoa 15 sekuntia ennen ja 5 sekuntia jälkeen tapahtuman. Jatkuva nauhoitus (kun asetettu "Normal record") Jatkuva nauhoitus käynnistyy automaattisesti käynnistyksen jälkeen. Jatkuvan tallennuksen ollessa käytössä ajotallennin ei jaottele automaattisesti otoksia. Laite merkitsee tapahtuman G-sensorin tai Recordpainikkeen avulla, kun jatkuva nauhoitus on käytössä. Tämän avulla pystytään helposti etsimään otoksia jälkikäteen. SD-muistikortin formatointi Sammuta virta laitteesta. Paina ja pidä pohjassa "SD CARD FORMAT"-näppäintä. Tämän jälkeen käynnistä laite alustusta varten. Alustuksen jälkeen kaikki video & logitiedot ovat poistettu ja tehdasasetukset palautuvat. HUOMIO: PC Viewer-ohjelma on tallennettu valmiiksi muistikortille. Varmista, että olet asentanut ohjelmiston tietokoneellesi ennen muistikortin formatointia. Sisäänrakennettu varavirtalähde (Super Capacitor) Kun laitteen virransyöttö häiriintyy laite luo viimeisimmän tiedoston käyttäen sisäistä virtalähdettä. Sininen LED-valo (RECORD/NAUHOITUS) Sininen LED ilmoittaa, kun virta on kytketty. Sininen LED-valo vilkkuu nauhoituksen aikana. Punainen LED-valo (OVERWRITE/YLIKIRJOITUS) Punainen LED syttyy, kun ylikirjoitustoiminto on käytössä. Summeri Tallennuksen alkaessa laite antaa PIIP -äänen (ääni voidaan myös mykistää). Samanlainen ääni ilmestyy myös ohjelmistovirheestä. 11

12 TOIMINTA Kun tallennusmuodoksi asetettu tapahtumanauhoitus Event record Yhdistä virtakaapeli ajotallentimeen käynnistyksen jälkeen. Sininen LED & Punainen LED vilkkuvat hitaasti samanaikaisesti jonka jälkeen sininen LED jää palamaan. Sininen LED tarkoittaa, että laite on valmiina tapahtumanauhoitukselle. Tapahtumanauhoitus käynnistyy automaattisesti G-sensorin avulla ja laitteesta tulee lyhyt Piip -ääni. Manuaalinen nauhoitus käynnistetään painamalla [RECORD]-painiketta. HUOMIO: Useamman iskun kattavuus Flash-muisti tallentaa videon dataa toisesta iskusta/tapahtumasta vaikka ensimmäinen nauhoitus olisi kesken. Nauhoitus käynnistyy välittömästi, kun ensimmäinen on saatu päätökseen. Kun tallennusmuodoksi asetetaan Normal recor/ Normaali nauhoitus Yhdistä ajotallentimen virtakaapeli käynnistyksen jälkeen. SININEN LED & PUNAINEN LED vilkkuvat samanaikaisesti, jonka jälkeen SININEN LED jää päälle ja vilkkuu 5 sekunnin välein. SININEN LED valon vilkkuminen 5 sekunnin välein tarkoittaa, että laite tallentaa jatkuvasti. Jatkuva nauhoitus (normal recording) alkaa välittömästi, kun virta kytketään päälle. Manuaalinen tallennus, joka käynnistetään painamalla [RECORD]-näppäintä tai nauhoitus käynnistyy G-sensorilla niin tästä tulee jatkuvan tallennuksen tapainen tiedosto. SD-muistikortin poistaminen Sammuta laitteen virta ja tarkasta SININEN LED-valo. Kun LED-valo on sammunut voit poistaa muistikortin. Muistikortin asettaminen Sammuta laitteen virta ja tarkasta SININEN LED-valo. Kun LED-valo on sammunut voit asettaa muistikortin laitteeseen. Järjestelmävirheen merkkiääni Mikäli laitteessa ilmenee järjestelmävirhe tai muistikorttia ei ole asetettu, niin laite antaa äänimerkin Piip-Piip ja molemmat LED valot vilkkuvat hitaasti. Mikäli järjestelmävirhe ilmestyy, tarkasta muistikortti. 12

13 Ohjelmiston käyttöohje Ajotallentimen PC Viewer ohjelmiston ohje JÄRJESTELMÄVAATIMUKSET Suositellut minimivaatimukset PC Viewer ohjelmistolle Käyttöjärjestelmä Prosessori Muisti liitäntä Kiintolevy Vapaa muisti Näyttö Windows 2000, Windows XP, Windows Vista Pentium4 2.6Hhz tai yli 512MB tai yli SD-muistikortinlukija Asennus 20MB tai yli Varmuuskopio 2GB tai yli 1024 x 768 pikseliä/ High Color (16bit) tai yli Mikäli tietokone ei täytä minimivaatimuksia, niin analysointiohjelmisto ei välttämättä toimi oikein. 13

14 Ohjelmiston asennus PC Viewer ohjelmiston löydät laitteen mukana tulleelta muistikortilta. 1. Yhdistä muistikortti tietokoneeseen (mikäli tietokoneessasi ei ole SD-muistikortinlukijaa, käytä mukana tullutta muistikortinlukijaa) ja avaa Oma Tietokone 2. Klikkaa hiiren oikealla painikkeella DRIVEREC1 ja valitse [AVAA] 3. Tuplaklikkaa [SETUP.EXE] kansiosta [pscw]. 4. Valitse kieliasetukset ja seuraa asennusikkunaa. 5. PCViewer kuvake ilmestyy työpöydällesi. HUOMIO: PC Viewer ohjelmiston poistaminen Avaa Ohjauspaneeli Valitse poista asennettu ohjelma ja poista Smart Witness Analysis Software. 14

15 Muistikortin yhdistäminen 1. Yhdistä muistikortti SD-muistikortinlukijaan. 2. Käynnistä 3. Valitse [File] ja klikkaa Select data folder tai klikkaa [OPEN]-painiketta. 4. Valitse SD-muistikortti kansiovalikosta. 15

16 PC Viewer asetukset Nämä asetukset ovat ainoastaa PC Viewer ohjelmistolle. Nauhoituksen asetuksien muuttaminen ja hallinta, mene sivulle 27. Aika- ja nopeusasetukset asetetaan automaattisesti Windows käyttöjärjestelmän perusteella. Nämä asetukset voidaan kuitenkin muuttaa PC Viewer valikosta. Normaali video Oikea/Vasen Kääntö Ylös/Alas kääntö 16

17 Valitse tiedosto toistettavaksi Kun nauhoitusasetus on Tapahtumanauhoitus/ Event recor Tarkista tapahtuma G-sensor tarkoittaa, että nauhoitus käynnistyi iskusta Switch tarkoittaa sitä, että nauhoitus käynnistettiin painikkeella Tarkista kaikki tiedostot Lataa- painike Kun nauhoitusasetus on Normaali nauhoitus/ Normal record Tarkista tiedosto Yhden nauhoituksen maksimipituus on 10minuuttia Tarkista kaikki tiedostot Lataa- painike 5. Tarkista tapahtuma- tai normaali nauhoituksen tiedostot listasta käyttäen hiirtä tai paina KAIKKI/ ALL -painiketta. Tämän jälkeen paina [LATAA/LOAD]-näppäintä. 17

18 Tiedoston lataaminen 6. Paina [LATAA/LOAD] painiketta kerran, tiedostovalikko [FileList] muuttuu toistovalikoksi [PlayList], kuten kuvassa. Kun nauhoitusasetus on Tapahtumanauhoitus/ Event recor Nyt toistettava tiedosto Katso tiedosto jatkuvalla toistolla Palaa [FileList] Kun nauhoitusasetus on Normaali nauhoitus/ Normal record Nyt toistettava tiedosto Katso tiedosto jatkuvalla toistolla Palaa tiedostoluetteloon [FileList] Etsi tiedostoja tapahtumien perusteella 18

19 Näkymä toiston aikana Kun nauhoitusasetus on Tapahtumanauhoitus/ Event recor [POST]: jälkeenpäin tallennetut kuvat [PRE]: ennakkoon tallennetut kuvat Katso tiedosto jatkuvalla toistolla Näyttää kuvataajuuden/ kuvien kokonaismäärän Kuvan koko Kun nauhoitusasetus on Normaali nauhoitus/ Normal record G-sensorin merkkaama tapahtumakohta tai nauhoitetu REC-painikkeella (5s/nauhoitus) Google map sijaintitiedot saatavilla vain GPS-mallissa Osoittaa toistokohdan 19

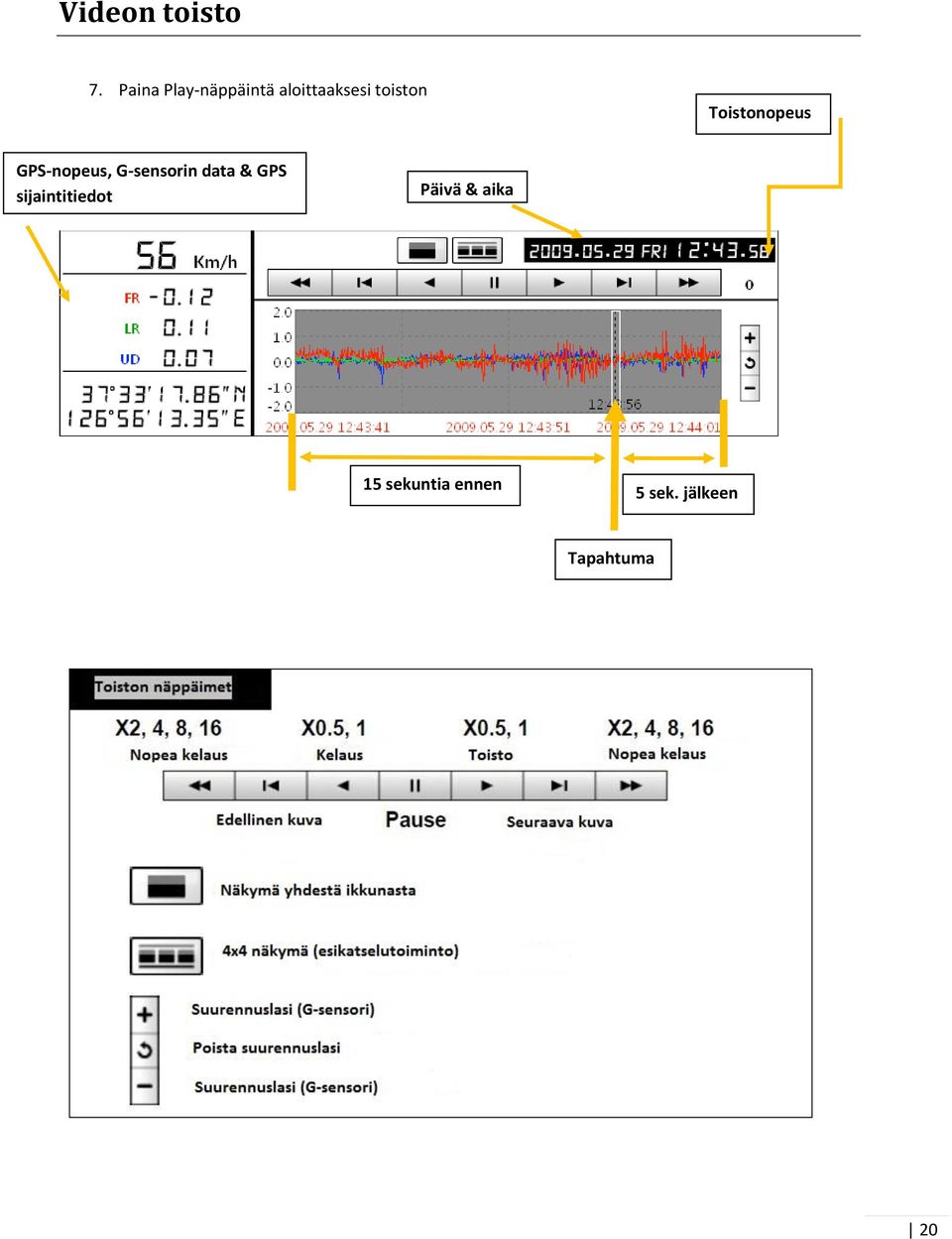

20 Videon toisto 7. Paina Play-näppäintä aloittaaksesi toiston Toistonopeus GPS-nopeus, G-sensorin data & GPS sijaintitiedot Päivä & aika 15 sekuntia ennen 5 sek. jälkeen Tapahtuma 20

21 Videon toisto HUOMIO: Tietokoneen näppäimistön pikakomennot Toiminto 1024x768 Koko näyttö Toiston nopeutus Pause/ Play Edellinen kuva seuraava kuva Näppäimistön pikakomento Enter Palataksesi edelliseen tilaan: Enter Alt + Enter Palataksesi edelliseen tilaan: Enter Ctrl + F 0.5 -> 1 Space -> nuolinäppäin <- nuolinäppäin 21

22 Google kartta (ainoastaan GPS-mallissa) Kuljettu reitti näytetään Google karttana ohjelmiston oikeassa alareunassa. Nähdäksesi reitin sekä sijainnin Googlen kartalla niin GPS tietojen tulee olla nauhoitettu videolle. Nähdäksesi Google kartat, tulee tietokoneen olla yhdistettynä internettiin. Toiston aikana sijainti näytetään nuolella. Siniset merkit näyttävät kuljetun reitin. Tuplaklikkaa sinistä merkkiä vaihtaaksesi toistokohdan siihen pisteeseen. Kamerakuvake osoittaa, että siinä kohdassa on nauhoitus. Kartalla ei näytetä yli 100 kamerakuvaketta vaikka tapahtumia olisikin yli 100. Kun laite on asetettu NORMAALINAUHOITUKSEEN ei kartalle tule reittiä eikä kamerakuvakkeita. 22

23 Esikatselutoiminto 8. Paina - näppäintä päästäksesi 4x4 usean näytön näkymään (esikatselu) Klikkaa esikatselukuvaketta vaihtaaksesi toiston sijaintia. Klikkaa hiiren oikealla painikkeella valitaksesi yhden kuvan näyttöruutuun. 9. Paina [SULJE/CLOSE] sulkeaksesi toiston Klikkaa [Sulje/Close] lopettaaksesi toiston. Tämän jälkeen [PlayList] näkymä muuttuu alkuperäisnäkymäksi. 23

24 Tallenna JPG- & AVI-tiedostoja 10. Pysäytä toisto ja klikkaa Save Image/ Tallenna kuva kuvaketta tehdäksesi JPG-tiedoston. Save Image/ Tallenna kuva -kuvake 11. Klikkaa Save AVI/ Tallenna AVI tehdäksesi AVI-tiedoston Save AVI/ Tallenna AVI -kuvake 24

25 Tulostus 12. Pysäytä toisto ja paina Print Image/ Tulosta kuva -kuvaketta. Tulosta kuva [Print Image ]- kuvake Kirjoita tiedostonimi [Print Title] & haluamasi kommentti [Print Comment] käyttäen näppäimistöä. Kommenttien Print Comment maksimimäärä on 7 riviä. 25

26 Raportin luominen 13. Paina [Print]-näppäintä tulostusnäkymässä tulostaaksesi. Tiedostonomi [Print Title], Kommentit [Print Comment], G-sensorin kaavio ja sijaintitiedot (GPS-malli) tulostuvat ainoastaan ensimmäiselle sivulle. Klikkaa [2x2] ja sitten [Print] tulostaaksesi 4 kuvaa yhdelle sivulle. 26

27 Varmuuskopioi tapahtuma/ lokitiedot 14. Klikkaa varmuuskopioi tapahtuma/lokitiedot [Backup Event/Log files]-kuvaketta varmuuskopioidaksesi tiedostot tietokoneellesi. [Backup Event/Log files]-kuvake Valitse tapahtumatiedot [Event data] tai normaalitiedot [Normal data] ja valitse lokitiedot [Log data] ennen kuin klikkaat varmuuskopiointi-kuvaketta [Backup Event/Log files]. Valitut tapahtuma- tai normaali- tai lokitiedot näkyvät varmuuskopiointinäkymässä. Varmuuskopioidaksesi kaikki tiedot SD-muistikortilta tietokoneelle, valitse [Backup All/varmuuskopioi kaikki] 27

28 Ajotallentimen asetukset 15. Klikkaa ajotallentimen asetukset-kuvaketta[recorder Setting] päästäksesi asetuksiin. Ajotallentimen asetukset-kuvake [Recorder Setting] Varoitus! Varmuuskopioi muistikortin tiedot ennen kuin painat alusta muistikortti-painiketta (initialize SD card) Alustuksen jälkeen vanhoja tiedostoja ei pystytä palauttamaan. Tallennusmuoto (Recording Method) Tapahtumanauhoitus (Käynnistyy automaattisesti G- sensorilla tai Record-painikkeella) Normaalinauhoitus (Käynnistää nauhoituksen automaattisesti virtojen kytkemisen jälkeen) Kuvan resoluutio (Image Resolution) Frame Rate Kuvanlaatu Image Quality Tapahtumanauhoituksen aika (Event Record Time) Tallennustapa (Recording Mode) 640x480 (Korkea), 320x240 (Matala) 30fps tarkoittaa realiaikaista nauhoitusta Tapahtumatallennus tukee 10, 15, 30fps Normaalitallennus tukee 1, 5, 20, 15fps (fps= frames per second/kuvia sekunnissa) Korkea (High) (Suuri tiedostokoko, mutta hyvä kuvanlaatu) Alhainen (Low) (Pieni tiedostokoko, mutta kuvanlaatu alhainen) Tämä valikko on tapahtumanauhoitukselle Ennen- ja jälkeen tapahtuman nauhoitusaika asetetaan tässä. Valittavana kolme eri vaihtoehtoa (10/10, 12/8 15/5) Ylikirjoitus (Overwrite) (Kuvattu tieto ylikirjoitetaan vanhimman tiedoston päälle, kun SD-muistikortti on täynnä). Yhden kerran (One Time) ( Tallennus pysähtyy automaattisesti, kun muistikortti on täynnä. 28

29 Ajotallentimen asetukset Äänimerkki nauhoituksesta G-sensorin asetukset Päivä/aika Rekisteritunnus(Vehicle ID) Muistikortin alustus (Initialize SD card) Alusta tiedot(initialize Data) Piip -ääni kuuluu laitteesta, kun nauhoitus alkaa/päättyy. Aseta yksinkertaiset asetukset (simple setting) ja säädä herkkyyttä. Korkeat herkkyydet kuten 8 & 9 tarkoittavat sitä, että nauhoitus alkaa hyvin pienestä iskusta. Syknkronoi automaattisesti GPS ajan kanssa. Voidaan asettaa myös manuaalisesti. Kirjoita tähän ajoneuvosi rekisteritunnus Kaikki tieto poistetaan muistikortilta ja ajotallentimen asetukset palautuvat tehdasasetuksiin. Kaikki tieto poistetaan. VAROITUS Kun nauhoituksen asetukset on muutettu, niin kaikki nauhoitettu tieto poistuu automaattisesti muistikortilta. Valitse varmuuskopio( Backup) [YES/Kyllä] tai [NO/Ei] ennen kaikkien nauhoitettujen tietojen poistamista. 29

30 Ajotallentimen asetukset G-sensorin asetukset Mikäli G-sensorin herkkyys on liian korkea, kuten 8 tai 9, niin se tulee liian herkäksi ja hälyttää jo pienimmistäkin iskusta tai kevyestä käännöksestä. Mikäli G-sensorin herkkyys on liian alhainen se ei välttämättä havaitse merkittävää tapausta. Joten sensorin herkkyyttä asetettaessa tulee ottaa huomioon mm. ajoneuvon jousitus sekä ajotien kunto. SVC100-ajotallentimessa ei ole GPS:n aikasynkronointia, joten klikkaa (manual time setting/manuaaliset aika-asetukset) ja aseta kellonaika ennen laitteen asennusta ajoneuvoon. SVC100GPS-ajotallentimessa on sisäänrakennettu GPS, joka tukee automaattista GPS aikasynkronointia. Ajan mukaan tapahtuva nauhoitus perustuu laitteen tunnistamaan aikavyöhykkeeseen. Ajotallennin havaitsee automaattisesti tietokoneen paikallisen ajan, kun käytetään PC viewer ohjelmistoa. Uusi SD-muistikortin alustus tulee tehdä käyttäen työkaluvalikkoa (Tool menu) 1. Aseta uusi SD-muistikortti tietokoneeseen. 2. Käynnistä PC Viewer 3. Valitse työkalut [Tool] ja klikkaa muistikortin alustus [SD Initialize] Suosittelemme alustamaan muistikortin kerran kuukaudessa, jotta pystytään välttymään mahdollisilta ohjelmistovirheiltä. 30

31 Tuotetiedot 16. Klikkaa Tietoja-kuvaketta [About] tarkistaaksesi tuotetiedot. Tietoja-kuvake (About) 31

32 Lokitiedostojen toisto 17. Valitse LOKI [LOG] ikkuna ja valitse haluamasi loki listasta käyttäen hiirtä tai klikkaa VALITSE KAIKKIpainiketta [Check All]. Tämän jälkeen klikkaa LATAA-painiketta [Load]. Lokitiedot Lokitietoja tallennetaan ajon aikana vaikka varsinaisia tapahtumia ei olisikaan. Lokitietojen maksimimäärä on 60MB, kun tämä tietomäärä on täynnä, niin laite ylikirjoittaa vanhimman lokitiedon päälle. Nämä lokitiedot voidaan lajitella helposti LAJITTELU-työkalulla (SORTING). Tietoa voidaan etsiä esimerkiksi milloinka on ajettu yli 80km/h. Etsintä-painike Painikkeet, joilla valitaan analysoitava tieto. G-sensorin kaavio GPS nopeus, G sensorin X-arvo, G sensorin Y-arvo ja G sensorin Z-arvo voidaan ensin tarkistaa vasemmasta alakulmasta löytyvästä laatikosta. Tämän jälkeen syötä tieto tiedonlajitteluun. Mikäli video on nauhoitettu painikkeella tai G-sensorilla, niin merkit näytetään listassa. G-sensorin X-arvo: Edestä & Takaa (nopea jarrutus tai nopea lähtö) G-sensorin Y-arvo: Vasen & Oikea (kuten nopea käännös) G-sensorin Z-arvo: Ylös & Alas (kuten kuoppa tiessä) 32

33 GPS lokitietojen siirtäminen Google Earth karttapalveluun Nähdäksesi koko ajoreitin Google Earth-palvelussa, valitse lokitiedosto ja klikkaa Google Earthpainiketta. 1. Asenna Google Earth tietokoneellesi. ( ) 2. Valitse lokitiedosto 3. Klikkaa Google Earth-painiketta Tämän jälkeen reitti näytetään Google Earth-kartassa. Suosittelemme, että käytätte Google Earth versiota 5.0 tai uudempaa. Vinkki: Klikkaa auton paikannus [Car Track] ja sitten klikkaa toista reitti-painiketta [play tour] 33

34 Tekniset tiedot Kuvakenno Digitaalinen signaalinkäsittely Kuvakulma 170 Videon resoluutio Nauhoitusnopeus Tallennustilat Tallennusaika Tallennusmuoto Muisti GPS G-sensori Reaaliaikainen kello LED Summeri Varavirtalähde (sisäänrakennettu) PC Ohjelmisto Virtalähde Virrankulutus 3.6W Koko/Paino 1/4" CMOS Standardi digitaalinen signaalinkäsittely 640x480, 320x240 Jopa 25 fps Jatkuva nauhoitus Tapahtumanauhoitus Hätäpainike(REC-painike) 2GB (37 minuuttia~ 36 tuntia) 16GB (7 tuntia~ 167 tuntia) 32GB ( 14 tuntia~ 334 tuntia) SD- muistikortti 2GB SD-muistikortti (Laite tukee SDHC-kortteja aina 32GB asti) Sisäänrakennettu GPS-anturi (vain GPS mallissa) Sisäänrakennettu 3-akselinen G-sensori Sisäänrakennettu akku 2 Lediä (nauhoitus, ylikirjoitus) Nauhoitus alkaa tai virhe Sallii viimeisen tiedoston nauhoituksen ja sammuttamisen Toimitetaan mukana 12V to 24V DC (tupakansytytin) 80mm X 50mm, 100g Käyttölämpötila -10 ~ 50 34

35 Tallennuksen aikataulu Resoluutio Laatu Koko FPS 2GB 4GB 8GB 16GB min 1408 min 3115 min 109 hours Korkea 40KB min 282 min 623 min 22 hours min 141 min 311 min 11 hours min 94 min 208 min 7 hours 640x x240 Matala Korkea Matala 20KB 40KB 20KB min 2816 min 6229 min 167 hours min 563 min 1246 min 44 hours min 282 min 623 min 22 hours min 188 min 415 min 15 hours min 3755 min 8306 min 167 hours min 751 min 1661 min 58 hours min 375 min 831 min 29 hours min 250 min 554 min 19 hours min 5632 min 10000min 167 hours min 1126 min 2492 min 87 hours min 563 min 1246 min 44 hours min 375 min 831 min 29 hours HUOMIO: RAJOITUS TIEDOSTOJEN LUKUMÄÄRÄSSÄ Tallennettujen tiedostojen kokonaismäärä on yhteensä alle Mikäli laite nauhoittaa yli 1000 tiedostoa, niin seurauksena saattaa olla käynnistymisajan piteneminen yli 1min. Tästä syystä tiedostojen maksimimäärä on rajoitettu 1000kpl. Joten tallennetun tiedon määrä on maksimissa 167 tuntia tiedostoa x 10 minuuttia = minuuttia = 167 tuntia. 35

36 Tekninen tuki & takuu Tekninen tuki Tekninen tuki, ota yhteyttä paikalliseen jälleenmyyjääsi. Takuu Tämä tuote sisältää kahden (2) vuoden takuun. Takuu sulkee pois tuotteet, joita on käytetty väärin (myös onnettomuuden vauriot) sekä normaalin käytön ja kulumisen aiheuttamat vauriot. Mikäli kuitenkin kohtaat ongelmia tuotteen kanssa se tulee palauttaa ostopaikkaan. 36

37 Erilliset lisävarusteet (kiinteä virtajohto) Malli: SVC100PPC Kiinteällä virtajohdolla voit asentaa ajotallentimen ajoneuvon sulakerasiaan. 1. Ajotallennin 2. Sulakerasia (+) Sulake: 250V 1A 3.Maadoitus Maadoituskaapelin tulee saada kosketus ajoneuvon rungosta. Kytke (+) sulakerasiaan. Tämä tulee kytkeä sulakkeeseen, joka saa virtaa ajoneuvon käynnistyessä. 37

38 Ajotallentimen päivitys HUOMIO: Saadaksesi ohjelmistopäivityksen, ota yhteyttä paikalliseen jälleenmyyjääsi. 1. Ohjelmiston valmistelu Luo [program] kansio muistikortille, kuten kuvassa alla, Kopioi SVC100_X.X.X.bin tiedosto muistikortin [program] kansioon. 2. Ajotallentimen päivitys Aseta esivalmisteltu muistikortti ajotallentimeen ja käynnistä virta. Sininen ja punainen LED vilkkuvat nopeasti, kun laite päivittyy. Lisäksi laite antaa jatkuvia Piip -ääniä. Ajotallentimen päivitys kestää yleensä 2-3 minuuttia. VAROITUS: Älä sulje laitteen virtaa päivityksen aikana. Mikäli päivitys epäonnistuu, laite tulisi toimittaa paikalliselle jälleenmyyjälle. Kun päivitys on valmis, sammuta laitteen virta. 38

39 Ajotallentimen päivitys 3. Tarkasta ajotallennin Käynnistä ajotallennin ja paina [RECORD]-painiketta tarkastaaksesi, että laite nauhoittaa oikein. Mikäli ajotallennin nauhoittaa normaalisti, sammuta virta. Aseta SD-muistikortti tietokoneeseesi ja alusta se käyttäen ohjelmistoa, kun olet saanut testattua ajotallentimen onnistuneesti. Muistikortin alustus. Käynnistä SmartWitness -ohjelmisto ja valitse työkalut [Tool]> muistikortin alustus [SD Initialize] Valitse SD-kortin asema ja klikkaa OK 39

40 PC Viewer ohjelman päivitys 4. Poista tietokoneeltasi vanha versio PC Viewer ohjelmistosta PC Windows [Käynnistä]>[Ohjauspaneeli]>[Ohjelmat/poista asennettu ohjelma] ja poista asenus [SmartWitness] 5. PC Viewerin asennus Käynnistä setup.exe ja asenna uusi SmartWitness X.X.X.X Klikkaa Ok ja valitse [Quick format] ja ota valinta pois [backup confirmation file]-kohdasta, kuten alla, HUOMIO: Kun asennat uuden PC Viewer-ohjelmiston, alusta myös muistikortti. Uusi ohjelmisto kopioituu automaattisesti muistikortin [pcsw]-kansioon. 40

41 41
