1 Vain johtavia tuotteita. BETONIN KOVETUS JA KUIVATUS

2 Tuodaan yhdessä tehokkuutta ja turvallisuutta työmaille LAADUKAS VALIKOIMA Suunnittelupalvelu ja räätälöintimahdollisuus ASIANTUNTEMUS Ammattiosaaminen ja ongelmanratkaisukyky TOIMITUSVARMUUS Saatavuus ja nopeat toimitukset KOKONAISEDULLISUUS Paras hinta-laatusuhde Pistesarjat haluaa kaikessa toiminnassaan puhua vastuullisuuden puolesta. Konkreettisesti vastuullisuus tarkoittaa tehokkaita ja luotettavia menetelmiä parantaa työmaaurakointia niin ergonomian, turvallisuuden, kuin ympäristön kannalta. Tuotteiden laatu on tässä keskeinen tekijä. Laatutuote kestää käyttöä ja toimii luotettavasti. Myös suurten investointien arvo säilyy, kun toteutuksessa on käytetty pitkäikäisiä ratkaisuja. Toimimme joustavassa yhteistyössä asiakkaan, tuotantomme sekä toimittajien kanssa, jotta pystymme aina toimittamaan parhaan mahdollisen lopputuloksen asiakkaalle. Omien kokemuksiemme ja oppien pohjalta on syntynyt täyden palvelun prosessi ongelman kartoituksesta aina lopputuotteeseen saakka, minkä ansiosta pystymme vastaamaan hyvinkin nopeisiin toimitustarpeisiin. Laajaan valikoimaamme kuuluvat muun muassa BET-betoninlämmityskaapelit tarkkaan tutkituilla käyttömenetelmillä, ja laadukkaat mittausvälineet, kuten Testo-lämpötilaloggeri ja Flir-lämpökamera. Tästä kuvastosta löydät työmaalämmitykseen liittyvät tuotteet. Toivon, että se auttaa sinua työssäsi toimivamman ja turvallisemman Suomen rakentamisessa. Marco Tienhaara toimitusjohtaja Pistesarjat Oy 2 3

3 SISÄLLYSLUETTELO BETONIN KOVETUS JA KUIVATUS Tuoteryhmäesittely 6 Betonin lämmitys ja kuivatus: Betonin lämmitys 8 Betonin lämmitys ja kuivatus: BET-suunnitteluapu 10 Lämmityskaapelit 12 Lämmittimet 20 Muut laitteet 30 Asennustarvikkeet 34 5

4 TUOTERYHMÄESITTELY BETONIN KOVETUS JA KUIVATUS Sairaala Suomen sääolosuhteet ovat erittäin vaativat suuren osan vuodesta, samalla kun työmaille asetetaan jatkuvasti entistä kovempia tehokkuus- ja turvallisuusvaatimuksia. Rankkasateet, lumi ja jäätyminen, sekä maan routa hidastavat työmaan edistymistä, tai saattavat jopa johtaa työvaiheiden epäonnistumiseen. Lämmitys- ja kuivausratkaisuilla voidaan sekä ennaltaehkäistä, estää, että korjata vahinkoja. BETONOINTIA YMPÄRI VUODEN Pistesarjojen BET-betoninlämmityskaapeli on kehitetty erityisesti tehostamaan betonin kuivumista nopeuttamalla lujuudenkehitystä vaativissakin olosuhteissa. Sen avulla voidaan myös toteuttaa talvivaluja ilman rakenteen ulkopuolisia lämmitysratkaisuja. Betonin kuivumisaikaa voidaan lyhentää betoninlämmityskaapeloinnin ansiosta useita viikkoja. Säästö rakennusajassa tarkoittaa yleensä suoraa säästöä rakennuskustannuksissa. Betoninlämmityskaapeleiden käyttö kylmään aikaan tapahtuvassa valuprosessissa nopeuttaa muottikiertoa sekä estää rakenteita jäätymästä. Sulanapito Sähkölämmitys Betonin kovetus ja kuivatus Teollisuuden lämmitysjärjestelmät Palonkestävät järjestelmät Tietoliikennejärjestelmät Lämpötilojen mittaus ja seuranta on tärkeä osa esimerkiksi betonivalujen kovetusta ja kuivatusta. Useammalla kanavalla varustettu lämpötilaloggeri soveltuu tähän käyttöön parhaiten. Riittävä tallennuskapasiteetti varmistaa mittaustuloksien tallennuksen. Selkeä lämpötilojen raportointi kattavalla ohjelmistolla histogrammeineen on myös osa laadukasta mittausjärjestelmää sekä rakennuksenaikaista laadunvalvontaa. LAADUKKAAT LÄMMITTIMET TYÖMAALLE Varsinkin talviaikaan työmailla tarvitaan betoninlämmityskaapeleiden lisäksi muita lämmittimiä. ESIMERKKEJÄ TOTEUTTAMISTAMME KOHTEISTA Blominmäen jätevedenpuhdistamo, Espoo HUS, Helsingin uusi lastensairaala YIT Professorintie - kuivatustestit YIT Lönrotinkatu - kuivatus YIT BET talvibetonointitestit - Antaksen tie Skanska pysäköintilaitos, Leppävaara Lemcon, Pietari YIT, As Oy Helsingin Bliksti Routamatot on suunniteltu sulattamaan maaperän routakerros tarvittavan työn suorittamiseksi kun taas tynnyrilämmittimellä pystytään pitämään esimerkiksi työmailla tarvittavia muurausvesiä halutussa lämpötilassa. Isommat vesimäärät, esimerkiksi kuution ibc-säiliöt, voidaan lämmittää PST lämmittimellä, jonka eristetty rakenne ja termostaattiohjattu lämmitys pitää sisällä olevan nesteen halutussa lämpötilassa. PST kuivauslämmittimet ovat helposti siirrettäviä lämmittimiä rakenteiden kuivatukseen. 6 7

5 BETONIN LÄMMITYS JA KUIVATUS LÄMMITYS BETONIVALUSSA Betonin suhteellisen kosteuden kehitys testitilanteessa Testin kohteena yhteen suuntaan kuivuva maanvarainen laatta. Betonin suhteellinen kosteus mitattu 4 cm arvostelusyvyydeltä betonilaatan yläpinnasta. Suhteellinen kosteus (%) RH Vertailu Kaapeli 4 cm syv. Kaapeli 6 cm syv. Kaapeli 6 cm syv. Eco Kuivumisaika pinnoituskuivaksi noin 4 viikkoa lämmityksen alusta (lämmitys kytketään päälle 2 viikkoa valusta) Vertailuvalun kuivumisaika pinnoituskuivaksi noin 10 viikkoa valusta Betonirakenteiden kuivumisella on pitkään ollut rakennusaikaa pidentävä vaikutus. Nykyään yhä kiristyvät rakennusajat, sekä rakenteisiin jäävän rakennusaikaisen kosteuden mahdollisesti aikaansaamat sisäilmaongelmat luovat kasvavan tarpeen betonin tehokkaammalle kuivattamiselle. BETONIN KOSTEUS Betoni sisältää aina jonkin verran kosteutta, joka on peräisin betonin valmistamiseen käytetystä vedestä tai rakenteen valun jälkeisestä kastumisesta. Veden tehtävänä betonia valmistettaessa on muodostaa sementin kanssa sementtiliima, joka sitoo kiviainekset toisiinsa ja muodostaa lujan lopputuotteen. Vesimäärällä voidaan vaikuttaa myös betonimassan työstettävyyteen, mikä on osaltaan tärkeä ominaisuus valun onnistumisen kannalta. Rakennustyömaan olosuhteet vaihtelevat laajalti. Betonilaatta saattaa valun jälkeen joutua olemaan useita viikkoja kylmässä ja kosteassa ympäristössä, pahimmassa tapauksessa vesisateessa. Niin kauan kuin betoni on kosteissa ja kylmissä olosuhteissa, haihtumiskuivumista ei käytännössä tapahdu. Erittäin kylmissä olosuhteissa edes hydrataatio ei käynnisty kunnolla ja betoniin ei kehity tavoiteltuja lujuusominaisuuksia. Betonin kastuminen hidastaa kuivumista merkittävästi. Mitä myöhemmässä vaiheessa betoniin pääsee ylimääräistä kosteutta, sitä hitaammin hitaammin betoni kuivuu. Valuvaiheessa betonin huokoset ovat vielä lähes täynnä vettä eivätkä ne pysty vastaanottamaan lisää kosteutta, mutta muutaman viikon päästä valusta tapahtuneella kastumisella on merkittävä vaikutus kuivumisaikoihin. Betonin kuivumisen voidaan olettaa alkavan vasta siinä vaiheessa, kun lisäkosteuden pääsy rakenteeseen on estetty ja rakenteen ympärillä on riittävän alhainen suhteellinen kosteus eli käytännössä yleensä, kun vesikatto on valmis, ikkunat asennettu ja lämmitys aloitettu. Ulkopuolisten tekijöiden ollessa kuivumiselle suotuisat betonin kuivumista rajoittaa kosteuden siirtyminen betonirakenteen sisältä haihduttavaan pintaan. KAAPELOINNIN SUUNNITTELU JA ASENNUS Betonin lämmityksessä käytettävät kaapelit ovat kaksijohdinkaapeleita, joiden metriteho on 40 W/m. Yksittäisiä betonikaapeleita on saatavilla erilaisissa vakiomitoissa sekä räätälöitävinä pituuksina. Asennuksen helpottamiseksi ja nopeuttamiseksi kaapeleita on saatavilla myös valmiina mattoina. Vakiomittaisissa BET-kaapeleissa ja BET-matoissa on liitosjohtona kahden metrin pituinen pistotulpallinen kumikaapeli. Betoninlämmityskaapeleita käytettäessä tulee huomioida kaapeleiden sähkönkulutus ja tehon tarve. Kaapeleiden kuluttama energia lämmittää rakenteita ja rakennuskohdetta, joten kaapeleiden käytöllä voidaan vähentää muuta työmaan lämmitystarvetta lämmityskaudella. Tasaisen kuivumisen varmistamiseksi kuivatettavalle alueelle pitää asentaa kaapelit kauttaaltaan. Asennussyvyydellä, asennustiheydellä ja kaapelin teholla/juoksumetri voidaan optimoida riittävän nopea kuivuminen kuhunkin tapaukseen. Lämmitystehon määrittämisen jälkeen laaditaan betonin lämmityskaapeleiden asennussuunnitelma Suunnitelmalla pyritään minimoimaan kaapelin menekki sekä samalla käyttämään mahdollisimman pitkiä yksittäisiä kaapeleita sähkösyöttöjen vähentämiseksi. Suunnitelmassa huomioidaan eri laattojen tai alueiden lämpötilojen säätäminen, sekä sähkönsyötön varmistaminen rakennushankeen edetessä. Kaapelit asennetaan betonivalun sisään, jolloin lämmitysteho kohdistuu suoraan kuivatettavaan rakenneosaan. Kaapeleiden kiinnityksessä voidaan hyödyntää betonirakenteen raudoitusta. Lämmityskaapeleiden kytkeminen sähköverkkoon tapahtuu valovirtapistotulpalla, joka nopeuttaa kaapeleiden asennus- ja käyttöönottoaikaa. Kaapeli kytketään päälle kaksi viikkoa valusta, jolloin betoni on saavuttanut riittävän lujuuden ja lämmityksen mahdollisesti korkeista lämpötiloista ei ole enää haittaa betonin lujuudenkehitykselle. Lämmityksellä ei saa kuitenkaan nostaa kovettuneen betonirakenteen lämpötilaa liian korkeaksi lujuuskadon ja halkeilun estämiseksi. Kaapeleita voidaan käyttää myös betonin valunjälkeisen lujuudenkehityksen nopeuttamiseen. Tällöin kaapeleiden käyttöä voidaan jatkaa haluttaessa ja käyttää niitä betonin kuivattamiseen. Kuivatuksen jälkeen betonin kosteuspitoisuus tulee varmistaa kosteusmittauksin ennen päällystystöiden alkua. Me Pistesarjoilla autamme kaikissa betoninlämmitykseen liittyvissä suunnitelmissa. Betoninlämmityskaapeleiden lisäksi valikoimissamme on useita tuotteita työmaiden sulanapitoihin ja -lämmityksiin. Saat meiltä myös tarkemmat kirjalliset ohjeet asennuksiin sekä asiantuntijoidemme tuen projektin suunnitteluvaiheesta valmistumiseen asti. Tarkoilla ja laadukkailla laitteilla saadaan kokonaisratkaisuja, jotka toimivat luotettavasti. 8 9

6 BETONIN LÄMMITYS JA KUIVATUS BET-SUUNNITTELUAPU Esimerkkilaskelma: Vaakavalu Esimerkkilaskelma: Pilarivalu Mittaa ja laske valun pinta-ala neliömetreinä (m 2 ) Vaakavalussa käytetään 20 cm asennusväliä, jolloin menekki on noin 5-6 metriä per neliömetri Raudoituksen sivu, leveys (L), senttimetreissä Raudoituksen toinen sivu, syvyys (S), senttimetreissä Pilarin korkeus (K) senttimetreinä Pilarivalussa asennusväli on 15 cm Betonirakenteen kuivattaminen sisältäpäin on tehokas tapa nopeuttaa rakentamisaikataulua. Betonirakenteen lämpötilajakauma riippuu kaapelin lämmitystehosta, kaapelin asennusvälistä ja sijoituksesta rakenteessa. Valun lämmittäminen rakenteiden sisältä mahdollistaa optimaalisen ja mahdollisimman korkean lämpötilan hyödyntämisen, ilman että valettavan kohteen rakennetta rasitetaan tai että ympäröivää työmaata lämmitetään. Betoninlämmityskaapeleilla on selkeästi betonin kuivumista tehostava vaikutus. Parhaimmillaan päästään jopa yli 50% nopeampaan kuivumiseen verrattuna lämmittämättömään betoniin. Tämä ajansäästö parantaa koko työmaan tehokkuutta, ja samalla myös vältytään mahdollisilta tulevilta kosteusongelmilta. Tarkastelujen perusteella saadaan suurin hyöty lämmityksestä paksuilla, yhteen suuntaan kuivuvilla rakenteilla, kuten esimerkiksi 250 mm liittolaatta. Tällöin voidaan päästä jopa 2 3 kuukautta lyhyempään kuivumisaikaan käytettäessä betoninlämmityskaapeleita. Talviaikaan rakentaminen ja betonointi voi olla erittäin haasteellista pakkasten takia. Kylmä lämpötila hidastaa kuivumista ja heikentää betonin rakenteellista kestävyyttä. Jäätymiseltä voidaan suojautua erilaisilla lisäaineilla, mutta riittävä lämpötila on saavutettava, jotta betonin lujuudenkehitys onnistuu suunnitellussa ajassa. Vuorokauden keskilämpötilan laskiessa alle +5 C, betonin lujuuden kehittymisen ja kuivumisen kannalta on aina syytä käyttää lisälämmitystä. m 2 5 (L 2 + S 2) (K/15) 100 ASENNUKSESSA HUOMIOITAVAA: LÄMMITYKSESSÄ TÄYTYY HUOMIOIDA: Yleisenä asennusvälinä käytetään 20 cm Kaapeli ei saa koskettaa itseään Liitososan ja loppupäätteen pitää olla valun sisällä Kaapeli ei saa koskettaa eristettä tai valumuottia Lämmitettävän betonin lämpötila ei saa nousta yli +60 C Yhtenäisen massan lämpötilaerot eivät saa ylittää +20 C Betonimassan lämpötilan tulisi olla yli +10 C, jotta betonin lujuudenkehitys olisi tehokasta Optimilämpötila lujuudenkehitykselle on C Suojaa valettava kohde ulkopuolisilla eristeillä tai pakkassuojalla pakkaselta ja tuulelta Olemme julkaisseet betonitutkimuksemme kotisivuillamme käy tutustumassa tarkemmin lämmitysmenetelmiin ja BET-tuoteperheeseen! 10 11

7 LÄMMITYSKAAPELIT LÄMMITYSKAAPELIT BET BETONINLÄMMITYSKAAPELI BET-betoninlämmityskaapeli on tarkoitettu betonivalujen kuivattamiseen ja lämmittämiseen. TUOTE SÄHKÖNUMERO TYYPPI TUOTE PITUUS (m) TEHO (W) BET 3,3/130 BETONINLÄMMITYSKAAPELI 3,3 130 Vastusjohdin Kaksijohtiminen Teho W (pituudesta riippuen) Pituusvaihtoehdot 3,3 85 m Liitosjohto Pistotulpallinen kumikaapeli (2 m) BET 10/380 BETONINLÄMMITYSKAAPELI BET 20/735 BETONINLÄMMITYSKAAPELI BET 26/1 000 BETONINLÄMMITYSKAAPELI BET 35/1 400 BETONINLÄMMITYSKAAPELI BET 55/2 200 BETONINLÄMMITYSKAAPELI BET 85/3 200 BETONINLÄMMITYSKAAPELI Lämmityskaapeli ehkäisee valun jäätymisen ja nopeuttaa betonin kuivumista. Jälkikäteen rakennuksen runkoa voidaan kuivattaa tehokkaasti kytkemällä lämmityskaapeli uudestaan jännitteiseksi, mikäli syöttökaapeleita ei leikata poikki. Asennus vain palamattomia rakenteita vasten, sähköturvallisuusmääräysten mukaisesti. Ei sovellu lattialämmityskäyttöön. YHTEENSOPIVAT TUOTTEET TESTO lämpötilaloggeri, s. 30 Sähkönumero TESTO lämpötila-anturi, s. 35 Sähkönumero FLIR ONE Pro LT, s. 32 Sähkönumero &

8 LÄMMITYSKAAPELIT LÄMMITYSKAAPELIT BET BETONINLÄMMITYSMATTO BET-betoninlämmitysmatto on tarkoitettu betonivalujen kuivattamiseen ja lämmittämiseen. TUOTE SÄHKÖNUMERO TYYPPI TUOTE KOKO (m 2 ) TEHO (W) BET MATTO 5,8/1 400 BETONINLÄMMITYSMATTO 5,8 (0,95 x 5,8) Vastusjohdin Teho Kaksijohtiminen W (kts. viereinen taulukko) BET MATTO 9,2/2 200 BETONINLÄMMITYSMATTO 9,2 (0,95 x 9,2) BET MATTO 14,2/3 200 BETONINLÄMMITYSMATTO 14,2 (0,95 x 14,2) Kokovaihtoehdot Leveys 0,95 m Pituus 5,80 14,20 m Liitosjohto Pistotulpallinen kumikaapeli (2 m) YHTEENSOPIVAT TUOTTEET Betoninlämmitysmatto ehkäisee valun jäätymisen ja nopeuttaa betonin kuivumista. Jälkikäteen rakennuksen runkoa voidaan kuivattaa tehokkaasti kytkemällä betoninlämmitysmatto uudestaan jännitteiseksi, mikäli syöttökaapeleita ei leikata poikki. Asennus vain palamattomia rakenteita vasten, sähköturvallisuusmääräysten mukaisesti. Ei sovellu lattialämmityskäyttöön. TESTO lämpötilaloggeri, s. 30 Sähkönumero TESTO lämpötila-anturi, s. 35 Sähkönumero FLIR ONE Pro LT, s. 32 Sähkönumero &

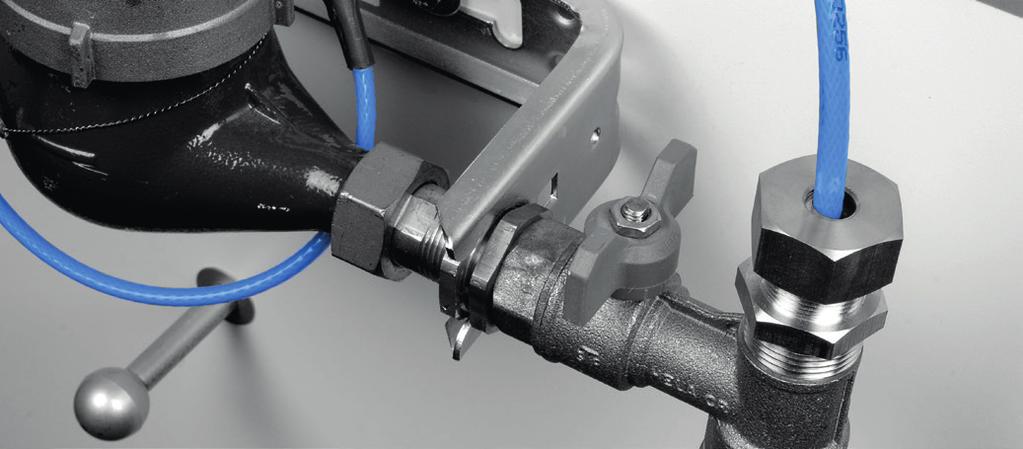

9 LÄMMITYSKAAPELIT LÄMMITYSKAAPELIT LIME SULANAPITOKAAPELI LIME itsesäätyvät lämmityskaapelit sopivat ensisijaisesti putkistojen ja viemäreiden sulanapitoon ja saattolämmitykseen. Elintarvikehyväksynnän ansiosta se soveltuu erinomaisesti myös juomavesikäyttöön tarkoitettujen käyttövesiputkistojen sisäpuoliseen sulanapitoon. TUOTE SÄHKÖNUMERO LVI-NUMERO TUOTE PITUUS (m) TEHO (W) +10 C LIME 10W LIME 10W LIME 10W Nimellisteho 10 W/m (+10 C) Käyttöjännite 230 V Johdin Nikkelöity kupari, 0,56 mm 2 Suojaus Tinattu kuparisuojapunos Ulkovaippa Polyeteeni (elintarvikehyväksytty) Ulkomitat 7,5 x 4,9 mm Suurin sallittu lämpötila 65 C Min. taivutussäde 25 mm UV-suojaus Ei Paineenkesto 8 bar Liitäntäkaapeli 2 m, 3 x 1,5 mm 2 (pistotulpallinen) LIME 10W LIME 10W LIME 10W LIME 10W LIME 10W LIME 10W LIME 10W LIME 10W LIME 10W LIME 10W LIME 10W LIME 10W Toimitetaan asennusvalmiina tuotteena. Muut mitat tilauksesta. YHTEENSOPIVAT TUOTTEET LIME soveltuu käytettäväksi juomavesiputkissa. LIME nippa, s. 35 Sähkönumero Asennusteippi, s. 35 Sähkönumero Nippuside, s. 35 Sähkönumero

10 LÄMMITYSKAAPELIT LÄMMITYSKAAPELIT Suojaus Eriste Johdin 70 Ulkovaippa Suojamaajohtimet Lämpöelementti Lämmitysteho (W/m) Ränni 18/36 Lämmityspiirin pituudet seuraavissa olosuhteissa 230 V:n käyttöjännite Hidas johdonsuoja-automaatti (C-käyrä), enimmäiskuormitus 80 % Lämmityskaapelin syöttöjohtimen linjan jännitehäviö enintään 10 % Yksi (1) lämmityskaapeli, yksisuuntainen syöttö Eristetyssä metalliputkessa, EN mukaisesti ELCHEM RÄNNI 18/36 Lämpötila ( C) Elchem Ränni 18/36 on korkealuokkainen UV-säteilyä kestävä itsesäätyvä lämmityskaapeli sadevesijärjestelmien sulanapitoon. Se luovuttaa runsaasti tehoa lumessa ja jäävedessä. Kun jää on sulanut ja kaapeli on kuiva, laskee sen lämmitysteho huomattavasti. Näin saavutetaan merkittäviä energiansäästöjä. TUOTE TUOTENUMERO TYYPPI TEHO 10 C) PITUUS (m) ELCHEM RÄNNI 18/36 18/36 W/m metritavara ELCHEM RÄNNI 18/ ELCHEM RÄNNI 18/ Nimellisteho 18 / 36 W/m Käyttöjännite 230 V Johdin Nikkelöity kupari (1,23 mm 2 ) Lämpöelementti Itsesäätyvä Suojaus Alumiinifolio, maajohtimet tinattua kuparia Ulkovaippa Polyolefiini / TPE-O Ulkomitat 5,5 x 13,6 mm Massa 91 kg / km Suurin sallittu lämpötila 65 C (jännitteellisenä) / 80 C (jännitteettömänä) Min. taivutussäde 25 mm Min. asennuslämpötila 45 C UV-suojaus Kyllä Liitäntäkaapeli : ei liitäntäkaapelia Muut nrot: 2 m pitkä, 3 x 1,5 mm 2, pistotulpallinen ELCHEM RÄNNI 18/ ELCHEM RÄNNI 18/ ELCHEM RÄNNI 18/ ELCHEM RÄNNI 18/ ELCHEM RÄNNI 18/ ELCHEM RÄNNI 18/ ELCHEM RÄNNI 18/ ELCHEM RÄNNI 18/ ELCHEM RÄNNI 18/ ELCHEM RÄNNI 18/ ELCHEM RÄNNI 18/ ELCHEM RÄNNI 18/ ELCHEM RÄNNI 18/ Toimitetaan metritavarana tai käyttövalmiina tuotteena liitäntäkaapelilla varustettuna. YHTEENSOPIVAT TUOTTEET KÄYNNISTYSVIRTA KYTKENTÄ- LÄMPÖTILA ( C) NIMELLIS- KATKAISUARVO (A) LÄMMITYSPIIRIN PITUUS (m) , ,0 El-Clic liitäntärasiat, s. 34 Asennusteippi, s. 35 EL-ECN loppupääte Sähkönumerot , Sähkönumero Sähkönumero

11 LÄMMITTIMET LÄMMITTIMET PST TYNNYRILÄMMITINMATOT PST tynnyrilämmitinmatot soveltuvat hyvin esimerkiksi rasvojen, öljyjen ja muiden nesteiden lämmittämiseen. PST tynnyrilämmitinmattoja käytetään maailmanlaajuisesti mm. lääketeollisuudessa, kemianteollisuudessa, kosmetiikkateollisuudessa sekä elintarviketeollisuudessa. Nimellisjännite 230 V (saatavana myös 110V) Lämpötilansäätö 0 90 C Kotelointiluokka IP40 Rakenne Ulkovaippa: palamaton polyester Eriste: lasikuituinen eristematto Lämpöelementti: Silikonieristetty, spiraalimuotoinen Eristys Lämpöeristetty, kaksoiseristetty II-luokka Liitäntäjohto 4 m, pistotulpallinen Tynnyrilämmitinmatot on valmistettu erittäin kevyestä ja tukevasta materiaalista. Lämmittimet on myös varustettu säädettävillä kiinnityspannoilla, joissa on pikalukitus lämmittimen helppoon ja nopeaan asentamiseen tai poistamiseen. Lämpötila säädetään lämmittimen ulkopuolella olevasta termostaatista, jonka säätöalue on 0 90 C. Termostaattikotelossa on myös 4 metrin pistotulpallinen kumikaapeli. TUOTE SÄHKÖNUMERO TUOTE TEHO (W) PST 200W 25L TYNNYRILÄMMITINMATTO PST 250W 50L TYNNYRILÄMMITINMATTO PST 400W 105L TYNNYRILÄMMITINMATTO PST 450W 200L TYNNYRILÄMMITINMATTO PST 1200W 200L TYNNYRILÄMMITINMATTO Tiesithän, että voimme räätälöidä tuotteita tarpeesi mukaan ja projektikohtaisesti? Ota yhteyttä, niin kerromme lisää! Tynnyrilämmitinmattoja voidaan räätälöidä tarpeen mukaan. Myös suurempia tehovaihtoehtoja on saatavilla metallisille säiliöille. Ota yhteyttä myyntiimme räätälöitäviin tuotteisiin liittyvissä asioissa. Tynnyrilämmitinmatot ovat valmistettu EMC sekä EEC -direktiivien mukaisesti, ja ne ovat myös CE-merkittyjä. Lämmittimet tulee aina kytkeä irti sähköverkosta, kun ne eivät ole asennettuna säiliön ympärille, säiliötä täytettäessä tai sen ollessa tyhjä. Myös lämmittimen asennuksen ja irroittamisen aikana sen tulee olla irti sähköverkosta. Lämmittimiä suositellaan käytettäväksi kuivissa ja hyvin tuuletetuissa tiloissa

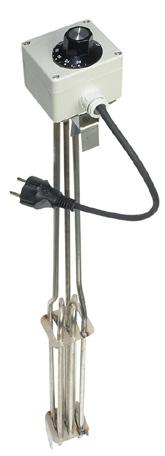

12 LÄMMITTIMET LÄMMITTIMET PST 1500W TYNNYRILÄMMITIN Tuote sopii erinomaisesti muurausveden sulanapitoon tai vastaaviin kohteisiin, joissa halutaan pitää neste tietyn lämpöisenä. Termostaattikotelon alapuolella on kätevä teline jolla lämmitin saadaan säiliön reunaan kiinni niiin, ettei sen vastus kosketa säiliön pohjaa tai reunaa. TUOTE SÄHKÖNUMERO TUOTE TEHO (W) TYNNYRILÄMMITIN Teho W Nimellisjännite 230 V Ulkomitat Korkeus: 800 mm Lämpötilan säätöalue +30 C C Liitäntäjohto 0,5 m Kotelointiluokka IP67 Tuote sisältää: Vastussauvan Termostaatin Kiintojohdon (0,5 m, pistotulpallinen) Tuotteen korkeudesta vähintään 400 mm tulee olla nesteeseen upotettuna. Ei kuivakäyttöön. Koko valikoima verkkokaupassa! Löydät ladattavat tuoteryhmäkuvastot, kaikki tuotetiedot sekä tuotekohtaiset asennusohjeet verkkokaupastamme:

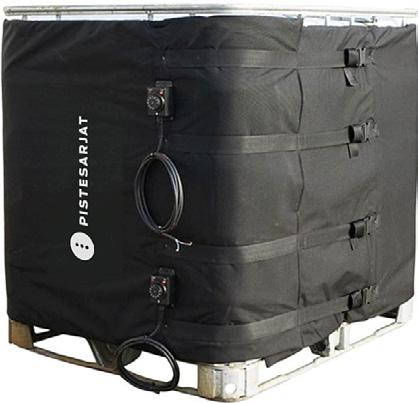

13 LÄMMITTIMET LÄMMITTIMET PST 2000 KONTTILÄMMITIN PST 2000 konttilämmitin on suunniteltu lämmittämään 1000 litran IBC-säiliöissä säilytettäviä jäätyviä tai hyytyviä nesteitä. TUOTE SÄHKÖNUMERO TYYPPI TUOTE KOKO (m) PST 2000W 0-40/90 C KONTTILÄMMITIN 1,0 x 4,4 Käyttöjännite Rakenne Lämmityspiiri Eristys Termostaatti Liitäntäjohto Koko 230 V Polyesteri/teflon Kaksi W lämmityspiiriä Lämpöeristetty Sisältyy, C tai C säätöalue 3 m (IP40) 1,0 x 4,4 m Tiesithän, että voimme räätälöidä tuotteita tarpeesi mukaan ja projektikohtaisesti? Ota yhteyttä, niin kerromme lisää! Eristetyn rakenteensa ansiosta PST konttilämmitin on tehokas ja taloudellinen. Säädettavä hihnakiinnitys pikalukoilla. Mittatilauksella saatavissa muita kokoja. Lisävarusteena on saatavissa eristetty kansi. Toimitusmyyntituote, pyydä tarjous! 24 25

14 LÄMMITTIMET LÄMMITTIMET PST 950 ROUTAMATOT PST 950 Routamattoja käytetään jäätyneen maan sulattamiseen. Se mahdollistaa rakennusprojekteihin liittyviä kaivutöitä myös talvisaikaan. Sen avulla voidaan myös esimerkiksi nopeuttaa sähkö- ja puhelinlinjojen kaivutöitä sekä muuraustöiden eri vaiheita. Käyttökohteita voivat olla mm. maa-alueet, betonirakennelmat, erilaiset säiliöt, putket ja hautapaikat. TUOTE SÄHKÖNUMERO TUOTE TEHO (W) KOKO (m) PST 950 ROUTAMATTO ,00 x 3, PST 950 ROUTAMATTO 950 1,20 x 2, PST 950E ROUTAMATTO ,00 x 3,00 Nimellisteho W Käyttöjännite 230 V Ulkomitat (mm) x Liitosjohto 3 m, pistotulpallinen Ylikuumenemissuoja 90 Toimintalämpötila 30 C C Varastointilämpötila 30 C C Lämmityskaapelin tyyppi Vakiovastus Kotelointiluokka IP67 Materiaali PVC-päällysteinen polyesteri EPE-eristekerros, paksuus 10 mm Hyväksynnät CE; SEMKO Standardi: EN :2012+A11 Standardi: EN 62233:2008 Standardi: SS ed.1 EMKO-TUB(61)SF 003/87 Paino 9,3 kg Meidän valikoimassa on kolme eri routamattoa. Tutustu malleihin tarkemmin verkkokaupassa! PST 950 Routamatot kestävät erittäin kovaa kulutusta ja tuotteen käyttöikä onkin erittäin pitkä. Ylilämpösuojan/termostaatin ansiosta routamaton käyttö on turvallista ja helppoa, koska ylilämpiämisen vaaraa ei ole. Erittäin tehokas solukumieristys mahdollistaa routamatolle parhaan mahdollisen sulatuskyvyn. Routamatto on varustettu varastoinnin ja kuljetuksen helpottamiseksi lukollisilla sidontavöillä, minkä ansiosta matto pysyy rullalla eikä lähde itsestään aukeamaan. Routamatto on varustettu myös purjerenkailla, joiden avulla matto voidaan kiinnittää paikoilleen vaativissa kohteissa

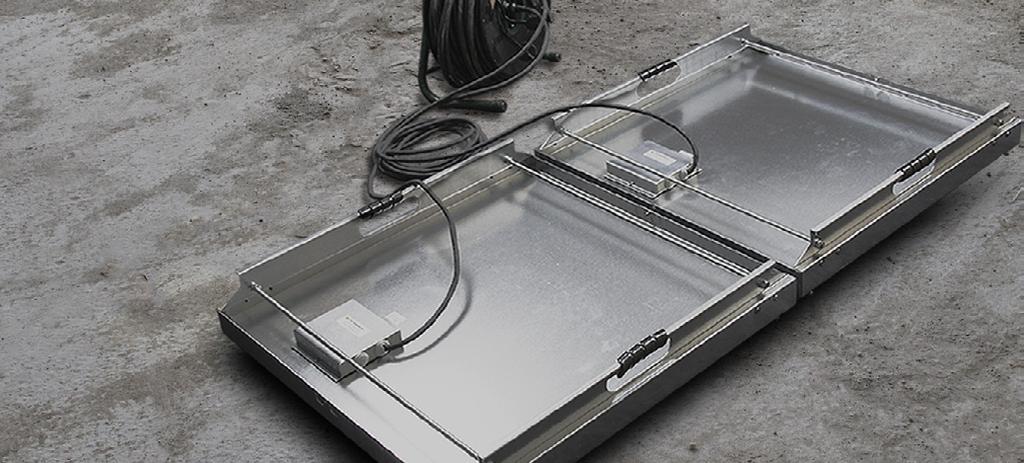

15 LÄMMITTIMET LÄMMITTIMET PST KUIVAUSLÄMMITTIMET PST Kuivauslämmitintä käytetään pääasiallisesti rakenteiden kuivaamiseen. Tyypillisimmät käyttökohteet ovat vesivahingon jälkeiset kuivaustyöt. TUOTE SÄHKÖNUMERO TUOTE ULKOMITAT (mm) TEHO (W) PST 950 KUIVAUSLÄMMITIN 593 x PST 950 KUIVAUSLÄMMITIN x Käyttöjännite 230 V PST 950 KUIVAUSLÄMMITIN x Kotelointiluokka IP55 Liitosjohto 3 m (pistotulpallinen) Kuivauslämmitintä valmistetaan kolmea eri kokoa. Kuivauslämmitin on varustettu laidoilla sekä kantokahvoilla, jotta sen siirtely ja varastointi olisi mahdollisimman helppoa. Lämmittimet ovat pinottavissa päällekkäin. Lämmittimien rakenne on suunniteltu niin, että pinnalta haihtuva kosteus pääsee elementtien reunoilla olevien reikien kautta poistumaan tehokkaasti. Elementit voidaan korotettujen reunojen ansiosta laittaa suoran kuivattavalle pinnalle. Rahtivapaus nettitilauksille! Verkkokaupan käyttäjänä saat enemmän etuja! Tarjoamme verkkotilaukset ilman rahtikuluja, ja rekisteröitynä käyttäjänä näet heti asiakaskohtaiset alennetut hinnat. Luo oma tilisi verkkokaupaan:

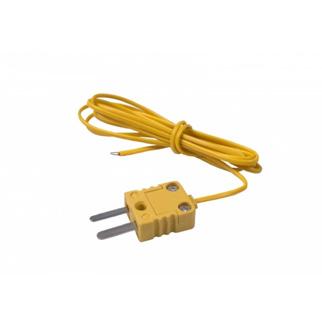

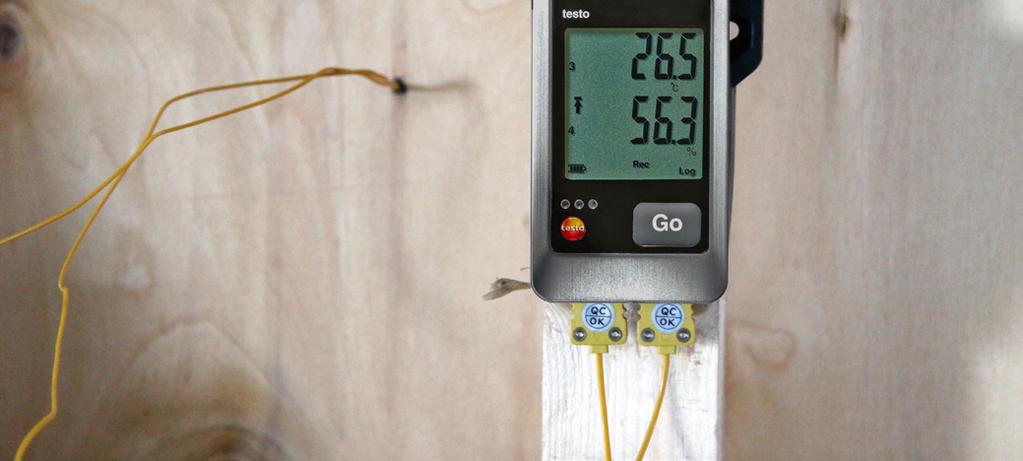

16 MUUT LAITTEET MUUT LAITTEET TESTO 176T4 LÄMPÖTILALOGGERI Testo 176T4 Lämpötilaloggeri on ihanteellinen mittausväline esimerkiksi betonivalujen lämpötilaseurantaan. TUOTE SÄHKÖNUMERO TYYPPI TUOTE TESTO 176T4 4-KANAVAINEN LÄMPÖTILALOGGERI Mittausalue C (K-tyypin anturilla) Tarkkuus ±0,3 C ( C) ±0,5 % mittausarvosta (+70, C) Erottelukyky 0,1 C Toimintalämpötila C Muisti mittausarvoa Litiumpariston kesto 8 vuotta / 15min mittaussyklillä Pariston tyyppi TL-5903 Mitat 103 x 63 x 33 mm Liitäntä Mini USB-portti Kotelointiluokka IP65 Takuu 2 vuotta YHTEENSOPIVAT TUOTTEET TESTO lämpötila-anturi, s. 35 Sähkönumero TESTO anturiliitin, s. 35 Sähkönumero Lämpöanturijohto, s. 35 Sähkönumero Laitteessa on 4 kpl liitäntöjä K/T/J-tyypin mittausantureille ja sen muistiin mahtuu jopa mittaustulosta. Tulokset saadaan helposti excel- tai pdf-muotoon. Tuloksia voidaan tarkastella diagrammitai taulukkomuodossa. Diagrammissa näkyy jokainen kanava omanvärisellä kuvaajalla ja aikaskaala saadaan valittua halutunlaiseksi. Mittaussykliksi voidaan valita 1 sek 24 h

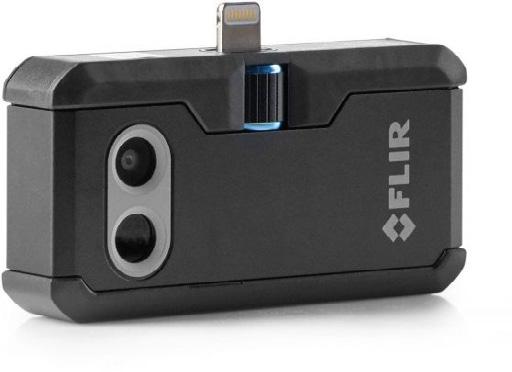

17 MUUT LAITTEET MUUT LAITTEET FLIR LÄMPÖKAMERA Flir-lämpökamera, josta on erikseen mallit Applen ios -laitteille sekä Android-järjestelmille. Lämpökameralla on helppo paikantaa vialliset sähkölaitteet, kytkennät, kiinteistön lämpövuodot ja erilaiset lämmityksen tai sulanapitojärjestelmän ongelmat. Lämpökuvat tallentuvat suoraan mobiililaitteen muistiin, josta niitä on helppo jakaa, eikä erillistä kuvien siirtämistä tarvitse tehdä. TUOTE SÄHKÖNUMERO TYYPPI TUOTE Flir ONE Pro LT ios LÄMPÖKAMERA Flir ONE Pro LT Android LÄMPÖKAMERA Lämpökameran kennon resoluutio 4800 pix (80 x 60) Lämpökameran kennon pikselikoko 7 µm Kuvien resoluutio 1440 x 1080 pix Lämpötilan erottelukyky 100 mk Lämpötila-alue C Tarkkuus ±3 C tai ±5 % Liitäntä ios Lightning tai USB-C, Micro-USB saatavissa pyynnöstä Akun kesto Noin 1 tunti jatkuvaa käyttöä Latausaika 40 min Kuvaformaatit Radiometrinen JPG, MPEG-4, MOV Mitat 68 x 34 x 14 mm Paino 36,5 g Vakiomalleissamme on joko ios Lightning tai USB-C -liitäntä. Myös Micro-USB saatavissa, ota yhteyttä myyntiimme! Lämpökamerasta löytyy kuvien erottelevuutta parantava FLIR VividIR -järjestelmä, terävyyttä ja perspektiiviä parantava FLIR MSX sekä OneFit -liitin jonka pystyy säätämään sopivaksi mikäli käytössä on esimerkiksi mobiililaitteen suojakuoret. Kuvien resoluutio on pikseliä ja lämpökamerasensorin tarkkuus 80 x 60 pikseliä

18 ASENNUSTARVIKKEET ASENNUSTARVIKKEET 1 2 EL-CLIC LIITÄNTÄRASIAT Itsesäätyvien lämpökaapeleiden kytkentä-, liitäntä- ja haaroitusrasiat, joilla lämpökaapeleiden kytkemistyö nopeuttuu huomattavasti. Asennukseen ei tarvita kuumailmatyökaluja tai erillisä liitospaakkauksia, vaan pelkkä ruuvimeisseli ja kuorintatyökalu riittävät. Pakkauksessa mukana kaksi UV-suojattua nippusidettä sekä ohje. TUOTE YHTEENSOPIVAT TUOTTEET Max. jännite 230V Max. virta 16A Lämpötila-alue C Materiaali UV-suojattu Polyamidi Kotelointiluokka IP 65 Hyväksyntä VDE Mitat 190 x 70 x 50 mm Paino 500 g (ilman liitäntäkaapelia) El-Clic P kytkentävaihtoehdot 1-3 lämpökaapelia sekä kiinteä syöttökaapeli (pituus 2,5 m) El-Clic S kytkentävaihtoehdot 1-3 lämpökaapelia (lämpökaapelin haaroitus tai jatkaminen, ei syöttökaapelin liitäntää) SÄHKÖNUMERO TYYPPI TUOTE EL-CLIC P LIITÄNTÄRASIA SYÖTTÖKAAPELILLA (2,5 m) EL-CLIC S LIITÄNTÄRASIA KAAPELIN HAAROITUKSEEN TAI JATKAMISEEN EL-ECN LOPPUPÄÄTEPAKKAUS (PST20/30/40/RÄNNI) KUVA TUOTENUMERO TYYPPI LÄPIVIENTINIPPA LIME, 3/4 & 1 kierteet ASENNUSTEIPPI ALUMIINI 50 mm / 50 m ASENNUSTEIPPI LASIKUITU 25 mm / 50 m NIPPUSIDE VALKOINEN, 100 x 2,5 mm (100 kpl / pss) NIPPUSIDE MUSTA, 115 x 2,5 mm (100 kpl / pss, UV-suojattu) NIPPUSIDE MUSTA, 200 x 3,6 mm (100 kpl / pss, UV-suojattu) TESTO LÄMPÖTILA-ANTURI 1M K-TYYPPI TESTO LÄMPÖANTURILIITIN K-TYYPPI UROS TESTO LÄMPÖANTURILIITIN K-TYYPPI NAARAS LÄMPÖANTURIJOHTO K-TYYPPI ELCHEM RÄNNI, s. 18 Sähkönumero EL-ECN loppupääte Sähkönumero
