1 VB199(x)L-sarja Nestekidenäyttö Käyttöopas

2 Sisällysluettelo Tiedoksiantoja... iii Turvallisuustietoja... iv Huolto ja puhdistus... v 1.1 Tervetuloa! Pakkauksen sisältö Monitorin kokoaminen Näytön johdanto Nestekidenäyttö edestä Nestekidenäyttö takaa Näytön säätö Varren/jalustan irrottaminen (VESA-seinäkiinnitys) Kuvaruutu (OSD) -valikko Uudelleenmääritys Kuvaruutuvalikon johdanto Tekniset tiedot Vianmääritys (Usein kysytyt kysymykset) Tuettu ajoitusluettelo Tekijänoikeudet 2014 ASUSTeK COMPUTER INC. Kaikki oikeudet pidätetään. Tämän ohjekirjan mitään osaa, mukaan lukien siinä kuvatut tuotteet ja ohjelmistot, ei saa kopioida, siirtää, kirjata, varastoida hakujärjestelmään tai kääntää millekään kielelle missään muodossa tai millään keinoin, lukuun ottamatta ostajan varmuuskopiona säilyttämää asiakirjaa, ilman erillistä kirjallista lupaa ASUSTeK COMPUTER INC:ltä ( ASUS ). Tuotteen takuuta tai huoltoa ei jatketa, jos: (1) tuotetta on korjattu, mukautettu tai muutettu, jollei tällä korjauksella, mukautuksella tai muutoksella ole kirjallista valtuutusta ASUS-yritykseltä; tai (2), jos tuotteen sarjanumero on tehty lukukelvottomaksi tai se puuttuu. ASUS TARJOAA KÄYTTÖOPPAAN SELLAISENAAN ILMAN MINKÄÄNLAISTA TAKUUTA, NIMENOMAISTA TAI HILJAISTA, SISÄLTÄEN MUTTEI NIIHIN RAJOITTUEN HILJAISEN TAKUUN KAUPALLISESTI HYVÄKSYTTÄVÄSTÄ LAADUSTA TAI SOVELTUVUUDESTA TIETTYYN TARKOITUKSEEN. MISSÄÄN TILANTEESSA ASUS, SEN JOHTAJAT, TYÖNTEKIJÄT TAI EDUSTAJAT EIVÄT VOI OLLA VASTUUSSA MISTÄÄN EPÄSUORISTA, ERITYISISTÄ, SATUNNAISISTA TAI SEURAUKSELLISISTA VAHINGOISTA (MUKAAN LUKIEN LIIKEVOITTOJEN TAI LIIKETOIMIEN MENETYS, TIETOJEN MENETYS TAI LIIKETOIMIEN KESKEYTYMINEN TAI MUU VASTAAVA), VAIKKA ASUS OLISI SAANUT TIEDOT SELLAISTEN VAHINKOJEN MAHDOLLISUUDESTA TÄMÄN OHJEKIRJAN TAI TUOTTEEN MAHDOLLISTEN VIRHEIDEN TAI VIKOJEN TAKIA. TÄMÄN KÄYTTÖOPPAAN SISÄLTÄMÄT TIEDOT OVAT VAIN TIEDOKSI JA NE VOIVAT MUUTTUA KOSKA TAHANSA ILMAN ERILLISTÄ HUOMAUTUSTA EIKÄ NIITÄ VOI PITÄÄ SITOUMUKSENA ASUKSELTA. ASUS EI OLE MISSÄÄN VASTUUSSA MAHDOLLISISTA VIRHEISTÄ TAI EPÄTARKKUUKSISTA, JOITA TÄSSÄ OHJEKIRJASSA SAATTAA OLLA, MUKAAN LUKIEN SIINÄ KUVATUT TUOTTEET JA OHJELMAT. Tässä ohjekirjassa esiintyvät tuotteet ja yritysnimet saattavat olla omistajiensa rekisteröimiä tavaramerkkejä tai tekijänoikeuksia, ja niitä käytetään vain tunnistamiseen tai selittämiseen ja omistajien hyödyksi ilman aikeita rikkomuksiin. ii

3 Tiedoksiantoja FCC-lausunto Tämä laite on FCC sääntöjen kohdan 15 mukainen. Käyttö täyttää seuraavat kaksi ehtoa: Tämä laite ei saa aiheuttaa haitallista häiriötä, ja Tämän laitteen tulee hyväksyä kaikki vastaanotettu häiriö, mukaan lukien häiriö, joka voi aiheuttaa ei-toivottuja toimintoja. Tämä laite on testattu ja sen on havaittu toimivan digitaalilaitteiden luokan B rajoissa, jotka on määritelty FCC:n sääntöjen kohdassa 15. Nämä rajoitukset on suunniteltu antamaan kohtuullisen suojan vahingollisia sivuvaikutuksia vastaan kotikäytössä. Tämä laite tuottaa, käyttää ja voi säteillä energiaa radiotaajuudella, ja jos sitä ei ole asennettu tai käytetä valmistajan ohjeiden mukaan, se voi aiheuttaa vahingollista häirintää radioliikenteelle. On kuitenkin mahdollista, että häiriöitä esiintyy tietyn asennuksen yhteydessä. Jos tämä laite aiheuttaa häiriöitä radio- tai televisiovastaanottimissa, jotka voi päätellä sammuttamalla ja käynnistämällä laitetta, on suositeltavaa yrittää korjata häiriöitä yhdellä tai useammalla seuraavista keinoista: Käännä tai siirrä vastaanottimen antennia. Lisää laitteen ja vastaanottimen välimatkaa. Liitä laite pistorasiaan, joka on eri virtapiirissä kuin vastaanotin. Pyydä neuvoja myyjältä tai kokeneelta radio- ja tv-asentajalta. Energy Star -yhteistyökumppanina yrityksemme on määrittänyt tämän tuotteen olevan energiatehokkuudeltaan Energy Star -ohjeiden mukainen. Kanadan viestintäviraston lausunto Tämä digitaalilaite ei ylitä Luokan B digitaalilaitteille asetettuja radiokohinan rajoituksia, jotka on määritetty Kanadan viestintäviraston radiohäiriösäännöksissä. Tämä Luokan B digitaalilaite on Kanadan ICES-003-säännösten mukainen. iii

4 Turvallisuustietoja Lue huolellisesti kaikki toimitukseen kuuluvat asiakirjat ennen näytön asettamista. Estääksesi tulipalon tai sähköiskun vaaran älä koskaan altista näyttöä sateelle tai kosteudelle. Älä koskaan yritä avata näytön koteloa. Näytön sisällä oleva vaarallisen korkea jännite voi johtaa vakavaan fyysiseen vammaan. Jos virtalähde on rikkoutunut, älä yritä korjata sitä itse. Ota yhteys pätevään huoltoteknikkoon tai jälleenmyyjään. Ennen kuin käytät tuotetta, varmista, että kaikki kaapelit on liitetty oikein, ja että virtakaapelit eivät ole vahingoittuneet. Jos havaitset mitä tahansa vahinkoja, ota heti yhteys jälleenmyyjään. Kotelon takana ja päällä olevat aukot ja raot on tarkoitettu ilmanvaihtoon. Älä tuki näitä aukkoja. Älä koskaan aseta tätä tuotetta lähelle lämpöpatteria tai lämmönlähdettä, jollei kunnollisesta ilmanvaihdosta ole huolehdittu. Näyttöä tulee käyttää vain näytön arvokilvessä osoitetulla virtalähteellä. Jollet ole varma, onko käytössäsi kotitalouksissa käytettävä virta, ota yhteys jälleenmyyjään tai paikalliseen sähköyhtiöön. Käytä asianmukaista virtapistoketta, joka on paikallisten sähköstandardien mukainen. Älä ylikuormita jatkopistorasioita ja jatkojohtoja. Ylikuormitus voi johtaa tulipaloon tai sähköiskuun. Vältä pölyä, kosteutta ja äärimmäisiä lämpötiloja. Älä aseta näyttöä paikkaan, jossa se voi kastua. Sijoita näyttö vakaalle alustalle. Irrota näyttö verkkovirrasta ukonilman ajaksi, tai kun sitä ei käytetä pitkään aikaan. Tämä suojelee näyttöä ylijännitteen aiheuttamilta vahingoilta. Älä koskaan työnnä esineitä tai kaada mitään nestettä näytön kotelon aukkoihin. Tyydyttävän toiminnan varmistamiseksi PC-tietokonetta käytettäessä monitoria on syytä käyttää vain sellaisten tietokoneitten kanssa, joilla on asianmukaisesti määritetyt sähköliitännät, jotka on merkitty välille V AC. Jos näytössä ilmenee teknisiä ongelmia, ota yhteys pätevään huoltoteknikkoon tai jälleenmyyjään. Seinäpistokkeen on oltava laitteen lähellä ja helposti tavoitettavissa olevassa paikassa. iv

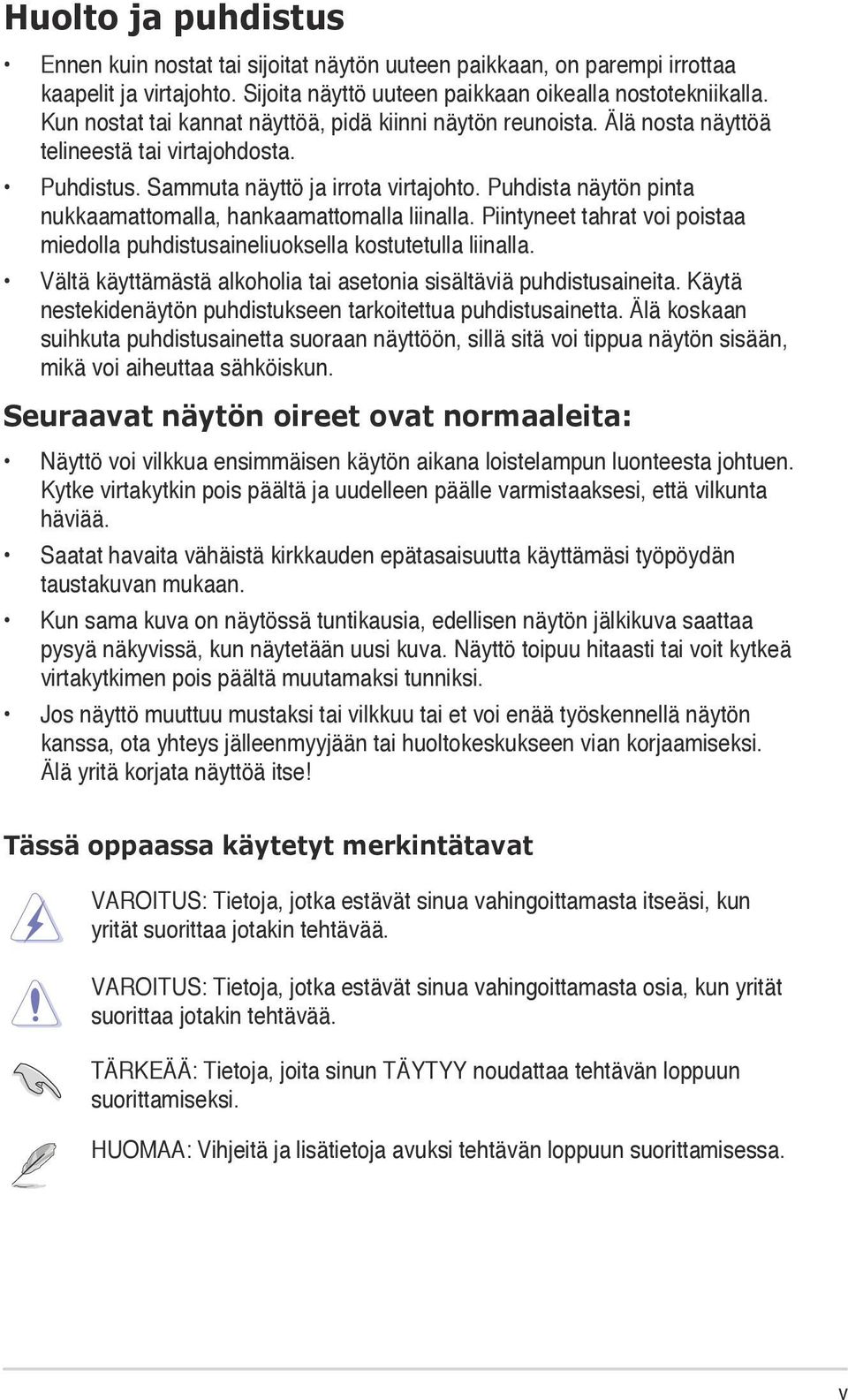

5 Huolto ja puhdistus Ennen kuin nostat tai sijoitat näytön uuteen paikkaan, on parempi irrottaa kaapelit ja virtajohto. Sijoita näyttö uuteen paikkaan oikealla nostotekniikalla. Kun nostat tai kannat näyttöä, pidä kiinni näytön reunoista. Älä nosta näyttöä telineestä tai virtajohdosta. Puhdistus. Sammuta näyttö ja irrota virtajohto. Puhdista näytön pinta nukkaamattomalla, hankaamattomalla liinalla. Piintyneet tahrat voi poistaa miedolla puhdistusaineliuoksella kostutetulla liinalla. Vältä käyttämästä alkoholia tai asetonia sisältäviä puhdistusaineita. Käytä nestekidenäytön puhdistukseen tarkoitettua puhdistusainetta. Älä koskaan suihkuta puhdistusainetta suoraan näyttöön, sillä sitä voi tippua näytön sisään, mikä voi aiheuttaa sähköiskun. Seuraavat näytön oireet ovat normaaleita: Näyttö voi vilkkua ensimmäisen käytön aikana loistelampun luonteesta johtuen. Kytke virtakytkin pois päältä ja uudelleen päälle varmistaaksesi, että vilkunta häviää. Saatat havaita vähäistä kirkkauden epätasaisuutta käyttämäsi työpöydän taustakuvan mukaan. Kun sama kuva on näytössä tuntikausia, edellisen näytön jälkikuva saattaa pysyä näkyvissä, kun näytetään uusi kuva. Näyttö toipuu hitaasti tai voit kytkeä virtakytkimen pois päältä muutamaksi tunniksi. Jos näyttö muuttuu mustaksi tai vilkkuu tai et voi enää työskennellä näytön kanssa, ota yhteys jälleenmyyjään tai huoltokeskukseen vian korjaamiseksi. Älä yritä korjata näyttöä itse! Tässä oppaassa käytetyt merkintätavat VAROITUS: Tietoja, jotka estävät sinua vahingoittamasta itseäsi, kun yrität suorittaa jotakin tehtävää. VAROITUS: Tietoja, jotka estävät sinua vahingoittamasta osia, kun yrität suorittaa jotakin tehtävää. TÄRKEÄÄ: Tietoja, joita sinun TÄYTYY noudattaa tehtävän loppuun suorittamiseksi. HUOMAA: Vihjeitä ja lisätietoja avuksi tehtävän loppuun suorittamisessa. v

6 Lisätietojen saaminen Katso seuraavista lähteistä lisätietoja sekä tuote- ja ohjepäivityksiä. 1. ASUS-verkkosivustot ASUS-yrityksen maailmanlaajuiset verkkosivustot tarjoavat päivitettyjä tietoja ASUS-laitteisto ja -ohjelmistotuotteista. Katso 2. Valinnaiset asiakirjat Tuotteen pakkaus saattaa sisältää jälleenmyyjän lisäämiä valinnaisia asiakirjoja. Nämä asiakirjat eivät sisälly vakiopakkaukseen. vi

7 1.1 Tervetuloa! Kiitos, kun ostit ASUS VB199(x)L-sarjan nestekidenäytön! Uusin ASUS-laajakuvanestekidenäyttö tarjoaa terävämmän, leveämmän ja kirkkaamman näytön sekä joukon ominaisuuksia, jotka parantavat katselukokemustasi. Näiden ominaisuuksien ansiosta pystyt nauttimaan VB199(x)L-sarjan tarjoamasta käyttömukavuudesta ja ihastuttavasta visuaalisesta kokemuksesta. 1.2 Pakkauksen sisältö Varmista, että VB199(x)L-sarjan nestekidenäytön pakkaus sisältää seuraavat nimikkeet: Nestekidenäyttö Näytön jalusta Pikaohje Takuukortti 1 x Virtajohto 1 x VGA-kaapeli 1 x DVI-kaapeli (VB199TL/NL) 1 x Äänikaapeli (VB199TL/SL) Jos jokin yllä olevista nimikkeistä on vaurioitunut tai puuttuu, ota heti yhteys jälleenmyyjään. ASUS LCD-monitori-VB199(x)L-sarja 1-1

8 1.3 Monitorin kokoaminen Näytön jalustan kokoaminen: 1. Aseta näyttö selälleen pehmustetulle pöydälle, kokoa alusta piirroksen mukaisesti ja ruuvaa jalusta tiukasti kiinni kolikolla. 2. Säädä näyttö itsellesi sopivimpaan kulmaan. Suosittelemme, että peität pöydän pinnan pehmeällä kankaalla estääksesi näytön vahingoittumisen Luku 1: Johdanto tuotteeseen

9 1.4 Näytön johdanto Nestekidenäyttö edestä 1. -painike: Säädä kuvan optimaalinen sijainti, kello ja vaihe automaattisesti pitämällä painiketta painettuna pitkään (2-4 sekuntia) (vain VGA-malli). Vaihda tällä pikanäppäimellä kuuden esiasetetun videotilan välillä (Scenery Mode (Näkymätila), Standard Mode (Vakiotila), Theater Mode (Teatteritila), Game Mode (Pelitila), Night View Mode (Yönäkymätila) ja srgb Mode (srgb-tila)) älykkäällä SPLENDID -teknologialla. Poistu kuvaruutuvalikosta tai siirry takaisin edelliseen valikkoon, kun kuvaruutuvalikko on aktiivinen. 2. -painike: Vähennä tällä painikkeella valitun toiminnon arvoa tai siirry seuraaviin toimintoihin. Tämä on myös pikanäppäin Äänenvoimakkuuden säätöön. (VB199TL/ SL) Tämä on myös pikanäppäin Kontrastin säätöön. (VB199NL/DL) 3. MENU -painike: Paina tätä painiketta vahvistaaksesi/valitaksesi kuvakkeen (toiminto), joka on valittu, kun OSD (Kuvaruutu) -valikko on aktivoitu. 4. -painike: Lisää tällä painikkeella valitun toiminnon arvoa tai siirry oikealle/ylös seuraavaan toimintoon. Tämä on myös pikanäppäin Kirkkauden säätöön. ASUS LCD-monitori-VB199(x)L-sarja 1-3

10 5. Virtapainike: Kytke tätä näppäintä painamalla näytön virta päälle/pois. 6. Virran merkkivalo Virran merkkivalon värien selitykset näkyvät seuraavassa taulukossa. Tila Sininen Keltainen Pois päältä Kuvaus Päällä Valmiustila Pois päältä Nestekidenäyttö takaa Ruuvinreiät VESAseinäkiinnitystä varten Takaliitännät Takaliitännät (vasemmalta oikealle) 1. AC-IN-portti. Tämä porttiin liitetään toimitukseen kuuluvan virtajohdon liitin. 2. Äänituloportti. Tähän porttiin liitetään toimitukseen kuuluvalla audiokaapelilla PC-audiolähde. (VB199TL/SL) 3. DVI-portti. Tämä 24-nastainen portti on tarkoitettu PC:n (Personal Computer) DVI-D -digitaalisen signaalin liitäntään. (VB199TL/NL) 4. D-SUB-portti. Tämä15-nastainen portti on tarkoitettu PC VGA -liitäntään. 1-4 Luku 1: Johdanto tuotteeseen

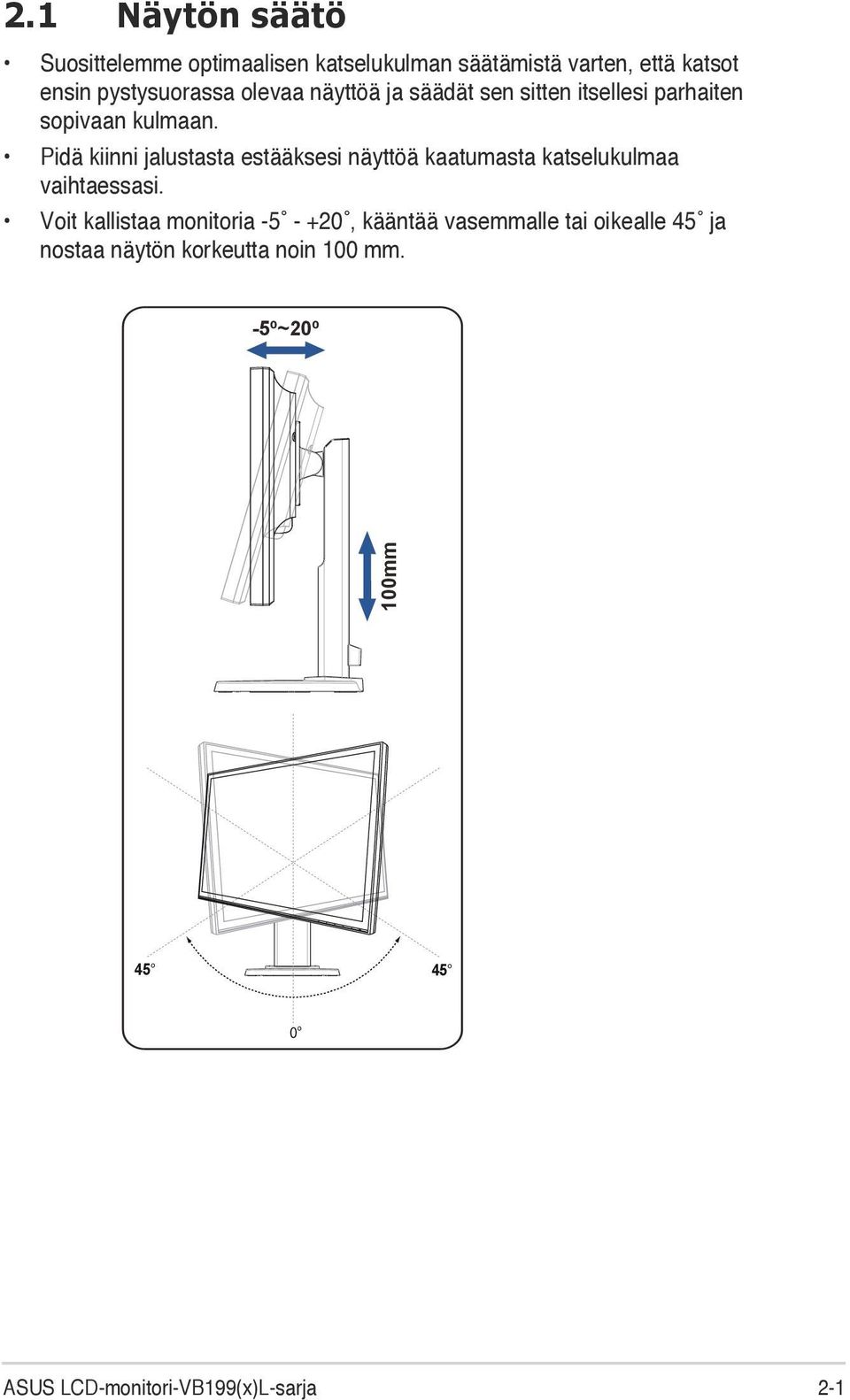

11 2.1 Näytön säätö Suosittelemme optimaalisen katselukulman säätämistä varten, että katsot ensin pystysuorassa olevaa näyttöä ja säädät sen sitten itsellesi parhaiten sopivaan kulmaan. Pidä kiinni jalustasta estääksesi näyttöä kaatumasta katselukulmaa vaihtaessasi. Voit kallistaa monitoria , kääntää vasemmalle tai oikealle 45 ja nostaa näytön korkeutta noin 100 mm. -5º~20º 100mm 45 º 45 º 0 º ASUS LCD-monitori-VB199(x)L-sarja 2-1

12 2.2 Varren/jalustan irrottaminen (VESAseinäkiinnitys) VB199(x)L-sarjan nestekidenäytön irrotettava jalusta on suunniteltu varta vasten VESA-seinäkiinnitystä varten. Varren/jalustan irrottaminen: 1. Laske monitori alimpaan tasoonsa ja aseta sitten monitorin korkeudensäätölukko paikalleen. 2. Aseta näytön etupuoli pöytätasoa vasten. 3. Poista VESA-kannesta ruuvitaltalla neljä ruuvia. Liu'uta varsi/alusta ulos irrottaaksesi sen monitorista. Suosittelemme, että peität pöydän pinnan pehmeällä kankaalla estääksesi näytön vahingoittumisen. Pidä kiinni näytön jalustasta, kun irrotat ruuvit. 1 VESA-seinäkiinnityssarja (100 x 100 mm) on hankittava erikseen. Käytä vain UL Listed -seinäkiinnityskannattimia, joiden minimipaino/kuorma on 14,8 kg (Ruuvikoko: 4mm x 12 mm) 2-2 Luku 2: Asetus

13 3.1 Kuvaruutu (OSD) -valikko Uudelleenmääritys VB199 Splendid Color Image Input Select System Setup Scenery Mode Standard Mode Theater Mode Game Mode Night View Mode srgb Move Menu Exit 1. Aktivoi kuvaruutuvalikko painamalla MENU -painiketta. 2. Navigoi toimintojen välillä painamalla - ja -painiketta. Korosta ja aktivoi haluttu toiminto painamalla MENU -painiketta. Jos valitulla toiminnolla on alivalikko, voit navigoida alivalikon toimintojen välillä painamalla - ja -painiketta uudelleen. Korosta ja aktivoi haluttu alivalikkotoiminto painamalla MENU -painiketta. 3. Voit muuttaa valitun toiminnon asetuksia painamalla - ja -painiketta. 4. Poistu kuvaruutuvalikosta painamalla -painiketta. Voit säätää kaikkia muita toimintoja toistamalla vaiheet 2 ja Kuvaruutuvalikon johdanto 1. Splendid Tämä toiminto sisältää kuusi valinnaista alitoimintoa. Kussakin tilassa on nollausvalinta, joka mahdollistaa asetuksesi säilyttämisen tai paluun esiasetettuun tilaan. VB199 Splendid Color Image Input Select System Setup Scenery Mode Standard Mode Theater Mode Game Mode Night View Mode srgb Move Menu Exit ASUS LCD-monitori-VB199(x)L-sarja 3-1

14 Scenery Mode (Näkymätila): Tämä on paras näkymävalinta näytettäessä valokuvia älykkäällä SPLENDID -videoteknologialla. Standard Mode (Vakiotila): Tämä on paras valinta asiakirjan muokkaukseen älykkäällä SPLENDID -videoteknologialla. Theater Mode (Teatteritila): Tämä on paras valinta elokuvien katseluun älykkäällä SPLENDID -videoteknologialla. Game Mode (Pelitila): Tämä on paras valinta pelien pelaamiseen älykkäällä SPLENDID -videoteknologialla. Night View Mode (Yökatselutila): Tämä on paras valinta pimeitä näkymiä sisältävien pelien pelaamiseen tai pimeitä kohtauksia sisältävien elokuvien katseluun älykkäällä SPLENDID -videoteknologialla. srgb: Tämä on paras valinta kuvien ja grafiikan katsomiseen tietokoneelta. Standard Mode (Vakiotila) -valinnassa Saturation (Värikylläisyys), Skin Tone (Ihon sävy), Sharpness (Terävyys) ja ASCR-toiminto eivät ole käyttäjän määritettävissä. srgb-tilassa Brightness (Kirkkaus) -, Contrast (Kontrasti) -, Saturation (Värikylläisyys) -, Color Temp. (Värilämpötila) -, Skin Tone (Ihon sävy) - ja ASCR-toiminto ei ole käyttäjän määritettävissä. 2. Color (Väri) Valitse haluamasi kuvan väri tällä toiminnolla. VB199 Splendid Color Image Input Select System Setup Brightness Contrast Saturation Color Temp Skin Tone User Mode Natural Move Menu Exit Brightness (Kirkkaus): Säätöalue on Contrast (Kontrasti): Säätöalue on Saturation (Värikylläisyys): Säätöalue on Color Temp. (Värilämpötila): Sisältää kolme esiasetettua väritilaa (Cool (Kylmä), Normal (Normaali), Warm (Lämmin)) ja yhden käyttäjän tilan. Skin Tone (Ihon sävy): Sisältää kolme väritilaa: Reddish (Punertava), Natural (Luonnollinen) ja Yellowish (Kellertävä). User Mode (Käyttäjätila) -valinnassa, värit R (Punainen), G (Vihreä) ja B (Sininen) eivät ole käyttäjän määritettävissä. Säädettävä alue on Luku 3: Yleinen ohje

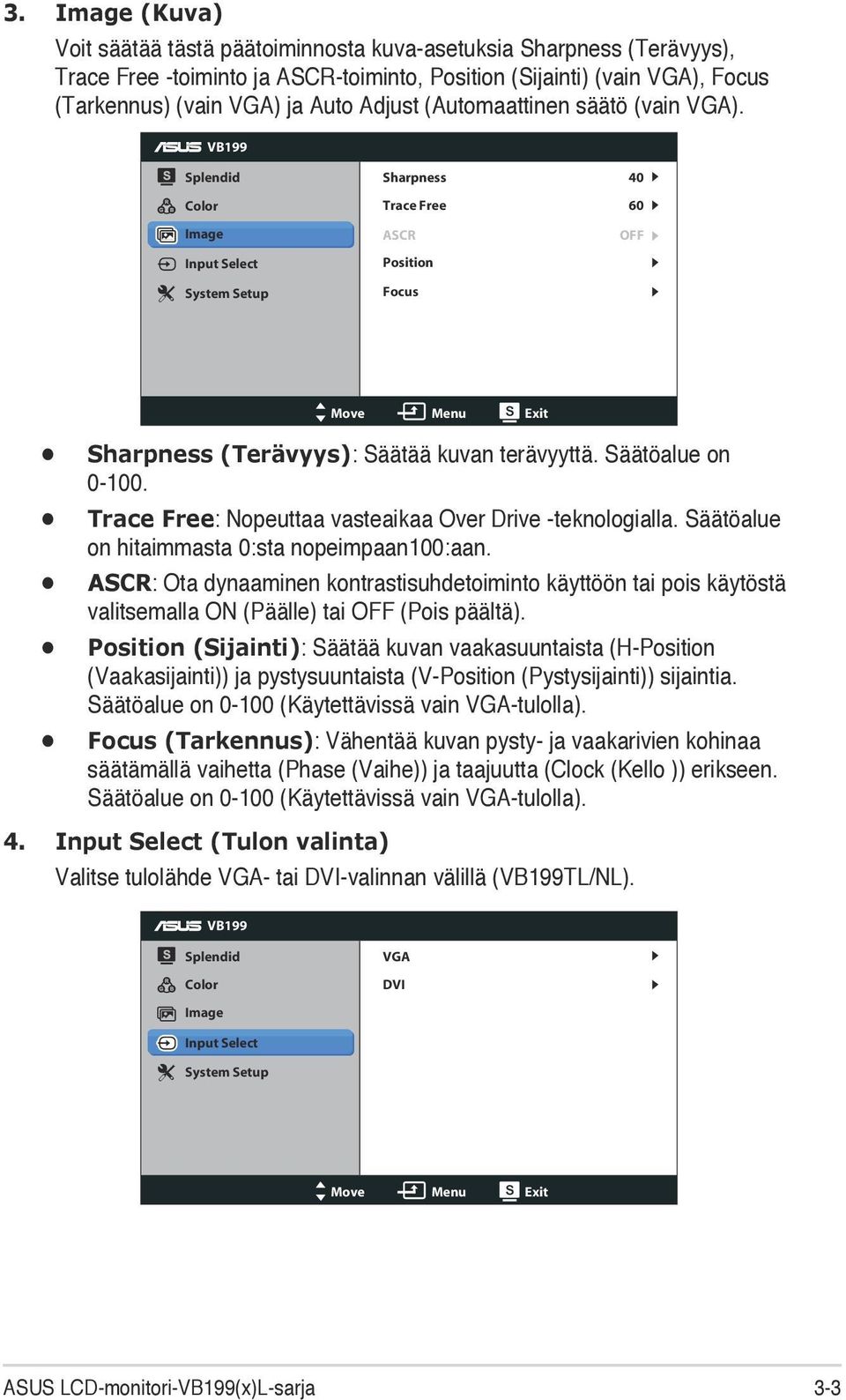

15 3. Image (Kuva) Voit säätää tästä päätoiminnosta kuva-asetuksia Sharpness (Terävyys), Trace Free -toiminto ja ASCR-toiminto, Position (Sijainti) (vain VGA), Focus (Tarkennus) (vain VGA) ja Auto Adjust (Automaattinen säätö (vain VGA). VB199 Splendid Color Image Input Select System Setup Sharpness Trace Free ASCR Position Focus OFF Move Menu Exit Sharpness (Terävyys): Säätää kuvan terävyyttä. Säätöalue on Trace Free: Nopeuttaa vasteaikaa Over Drive -teknologialla. Säätöalue on hitaimmasta 0:sta nopeimpaan100:aan. ASCR: Ota dynaaminen kontrastisuhdetoiminto käyttöön tai pois käytöstä valitsemalla ON (Päälle) tai OFF (Pois päältä). Position (Sijainti): Säätää kuvan vaakasuuntaista (H-Position (Vaakasijainti)) ja pystysuuntaista (V-Position (Pystysijainti)) sijaintia. Säätöalue on (Käytettävissä vain VGA-tulolla). Focus (Tarkennus): Vähentää kuvan pysty- ja vaakarivien kohinaa säätämällä vaihetta (Phase (Vaihe)) ja taajuutta (Clock (Kello )) erikseen. Säätöalue on (Käytettävissä vain VGA-tulolla). 4. Input Select (Tulon valinta) Valitse tulolähde VGA- tai DVI-valinnan välillä (VB199TL/NL). VB199 Splendid Color Image VGA DVI Input Select System Setup Move Menu Exit ASUS LCD-monitori-VB199(x)L-sarja 3-3

16 5. System Setup (Järjestelmän asetus) Säätää järjestelmän määrityksen. VB199 Splendid Color Image Input Select System Setup Splendid Demo Mode Volume ECO Mode OSD Setup Language Information OFF 83 OFF English 1/2 Move Menu Exit VB199 Splendid Color Image Input Select System Setup All Reset 2/2 Move Menu Exit Splendid Demo Mode (Splendid-demotila): Aktivoi Splendidtoiminnon demotilan. Volume (Äänenvoimakkuus): Säätää kaiuttimien äänenvoimakkuuden tasoa. (VB199TL/SL) ECO Mode (Ekologia-tila): Kytkee ECO-tilatoiminnon päälle tai pois. OSD Setup (Kuvaruutuvalikon asetus): Säätää kuvaruutuvalikkonäytön asetuksia H-Position (Vaakasijainti), V-Position (Pystysijainti), OSD Timeout (Kuvaruutuvalikon aikakatkaisu), DDC/CI ja Transparency (Läpikuultavuus). Language (Kieli): Valitse kuvaruutuvalikon kielen. Valittavissa ovat englanti, ranska, saksa, espanja, italia, hollanti, venäjä, perinteinen kiina, yksinkertaistettu kiina, japani ja korea. Information (Tiedot): Näyttää näytön tiedot. All Reset (Nollaa kaikki): Valitse Yes (Kyllä), jos haluat palauttaa kaikki asetukset tehdasasetustilaan. 3-4 Luku 3: Yleinen ohje

17 3.2 Tekniset tiedot Malli Paneelin koko VB199TL/NL/SL/DL Leveys 19 (48,3 cm) Maksimiresoluutio SXGA 1280 x 1024 Kirkkaus (Tyyp.) 250 cd/m 2 Kontrastisuhde (Tyyp.) 1000:1 Katsomiskulma (H/V), (CR 10) Näyttövärit Vasteaika D-Sub-tulo DVI-tulo Kaiutin (sisäinen) 178 /178 (Tyyp.) 16,7 M 5 ms (harmaasta harmaaseen) KYLLÄ DVI (vain VB199TL/NL) 1 W x 2 (vain VB199TL/SL) Kallistus VESA-seinäkiinnitys Fyys. mitat (l x k x s) Pakkauksen mitat (l x k x s) Nimellisjännite 100x100 mm 413 x 466 x 214 mm 565 x 210 x 410 mm Vaihtovirta 100~240 V (sisäinen) ASUS LCD-monitori-VB199(x)L-sarja 3-5

18 3.3 Vianmääritys (Usein kysytyt kysymykset) Ongelma Mahdollinen ratkaisu Virran merkkivalo ei pala Paina -painiketta tarkistaaksesi onko näyttä ON (Päällä) -tilassa. Tarkista onko virtajohto liitetty oikein näyttöön ja pistorasiaan. Virran merkkivalo palaa keltaisena eikä näytössä näy kuvaa Näytön kuva on liian vaalea tai tumma Näytön kuva ei ole keskitetty oikein tai oikean kokoinen Näytön kuva hyppii tai kuvassa esiintyy aaltokuvioita Näytön kuvassa on värivirheitä (valkoinen ei näytä valkoiselta) Näytön kuva on epäselvä tai sumea Ei ääntä tai ääni kuuluu vaimeasti (VB199TL/SL) Tarkista ovatko näyttö ja tietokone ON (Päällä) -tilassa. Varmista, että signaalikaapeli liitetty tiukasti näyttöön ja tietokoneeseen. Tarkista signaalikaapeli ja varmista, ettei yksikään nasta ole taipunut. Liitä tietokone toiseen käytettävissä olevaan näyttöön tarkistaaksesi toimiiko tietokone oikein. Säädä Contrast (Kontrasti) - ja Brightness (Kirkkaus) -asetuksia kuvaruutuvalikolla. Säädä kuva automaattisesti painamalla -painiketta kaksi sekuntia (vain VGA-tulo). Säädä kuvaruutuvalikolla H-Position (H-sijainti) - tai V-Position (V-sijainti) -asetukset (vain VGA-tulo). Varmista, että signaalikaapeli liitetty tiukasti näyttöön ja tietokoneeseen. Siirrä elektronista häiriötä aiheuttavat laitteet kauemmaksi. Tarkista signaalikaapeli ja varmista, ettei yksikään nasta ole taipunut. Nollaa kaikki kuvaruutuvalikolla. Säädä R/G/B-väriasetukset tai valitse kuvaruutuvalikolla Värilämpötila. Säädä kuva automaattisesti painamalla -painiketta kaksi sekuntia (vain VGA-tulo). Säädä Phase (Vaihe) - ja Clock (Kello) -asetuksia kuvaruutuvalikolla. Varmista, että audiokaapeli on liitetty tiukasti näyttöön ja tietokoneeseen. Säädä sekä näytön että tietokoneen äänenvoimakkuutta. Varmista, että tietokoneen äänikortin ohjain on asennettu ja aktivoitu oikein. 3-6 Luku 3: Yleinen ohje

19 3.4 Tuettu ajoitusluettelo Resoluutio V (Hz) H (KHz) 640x , x , x x , x ,5 720x , x , x , x , x , x , x , x , x ,7 1024x , x ,5 1280x , x ,976 ASUS LCD-monitori-VB199(x)L-sarja 3-7
