1 Dimplex Älykäs ratkaisu Scanpartner Trondheim 0238 Ammattitaitoa Dimplex tekee läheistä yhteistyötä monien eri ammattiryhmien, kuten sähkömiesten ja putkimiesten kanssa. Taataksemme optimaalisen laitevalinnan ja mitoituksen. Lämmönkulutuksesi arvioidaan yhteistyössä suunnittelijoidemme kanssa. Lisäksi valtuutettu Dimplex kumppanimme tarjoaa apuaan ja huolehtii myös laitteiden huollosta. Olemme siellä missä tarvitaan Kun päätät hankkia Dimplex lämpöpumpun, voit olla varma että me autamme ja neuvomme sinua myös hankintasi jälkeen. Pätevöityneet yhteistyökumppanimme tarjoavat nopeaa ja välitöntä tukeaan siellä missä sitä eniten tarvitaan. Puhtaampi tulevaisuus Ympäristöystävälliset Dimplex Lämpöpumput Myyntiyhtiö Oy Glen Dimplex Nordic Ab Mestarintie PORVOO Puh Fax Tehdas Glen Dimplex Deutschland GmbH Am Goldenen Feld 18 D KuLMbAcH Lämpöpumput hyödyntävät ilmassa, vedessä ja maassa olevaa auringon varastoimaa energiaa.

2 Kaikille löytyy asiantuntija: Kun kyseessä ovat lämpöpumput Dimplex on edelläkävijä 2 3 Dimplex lämpöpumppujen juuret juontavat jo 70-luvun alkuun. Tärkeimpinä avainsanoina ovat innovatiivisuus ja kehitys. Dimplex lämpöpumppumallisto on yksi maailman laajimmista. Saksalainen Dimplex on uranuurtaja jäähdytyksen ja lämmityksen alalla. pitkään. Dimplex on turvallinen yhteistyökumppani, jonka insinööritaitoja maailmalla ihaillaan kaikki loppukäyttäjän hyödyksi. Dimplex lämpöpumput Saksalaista huippulaatua! 4 Jokaisella idealla on aikansa Lämpöpumppujen aika on ovella 6 Lämpöpumpuilla saavutat monia hyötyjä: Etuja ja mahdollisuuksia 8 Lämpöpumpuilla lämpöä ympäristöstä: fysiikan oppeja arkipäivän hyödyksi 10 Ilma-/Vesilämpöpumput: Energiaa ilmasta Pienellä henkäyksellä 12 Ilma-/Vesilämpöpumput Ulkoasennus 14 Lämpöpumput ja vesikiertoiset radiaattorit 16 Maalämpöpumput Energiaa talosi ympärillä 18 Dimplex Maalämpöpumput Asiakaslähtöinen suunnittelu 20 Dimplex maalämpöpumput Säästöä suurissakin kohteissa 22 Lämpöpumpun lisävarusteita Taattu yhteensopivuus Dimplex lämpöpumput tulevaisuutta jo eilen! Dimplex on osoittautunut alansa edelläkävijäksi. Dimplex lämpöpumput voivat lämmittää kiinteistön 100%:sti niin uudis kuin vanhemmankin kiinteistön. Dimplex on myös Certifioitu valmistaja, jota kuvaavia sanoja ovat laatu, osaaminen ja design. Maailman suurimpana sähkölämmittimien valmistajana Glen Dimplex Group on valmistanut myös lämpöpumppuja Tuhannet Dimplex-asennukset puhuvat puolestaan toimivat kokonaisuudet. Test seal for the highest safety standards

3 Ilmastonmuutos on väistämättä ihmisen suurin haaste. Sen tuomat ongelmat ja uhat ovat nopeasti saaneet ihmiset maailmassa pysähtymään hetkeksi ajattelemaan tulevaisuutta puhtaamman ilmaston puolesta. Yksi merkittävä osa ilmastoa ovat lämmityksen aiheuttamat päästöt (CO 2 -päästöt) joita voidaan pienentää tuntuvasti mm. lämpöpumppujen avulla. Elämme aikaa jolloin on punnittava kaasun ja öljyn olemassaoloa. Poliittisilla päätöksillä tänään ja huomenna on kauskantoisia seuraamuksia tulevia sukupolvia on varjeltava. ostettavissa ns. Vihreää sähköä, joka osaltaan on ympäristöystävällisempää kuin aikaisemmin tuotettu sähkö. Ihmiskunta saa olla iloinen, että lämpöpumput Olemmeko valmiita hankkimaan öljyä ja kaasua keksittiin jo viime vuosituhannella ensimmäisen 4 hinnalla millä hyvänsä? Fossiilisten polttoaineiden hinnat ovat nousseet uusiin öljykriisin aikana -70 luvulla. Kohtuulisella aikavälillä meillä on mahdollisuus pienentää päästöjä niin, että 5 ennätyksiin loppua ei näy. Vuosia on puhuttu öljyn tuleville sukupolville jää puhtaampi ympäristö loppumisesta ja sama jatkuu yhä. Ehtyvätkö nämä maapallon hoidettavaksi. syvyyksissä olevat musta kulta ja kaasu sitä emme tiedä. Varmaa on, että näiden käyttäminen lämmitykseen ja Perinteinen lämmitysmuoto kodeissa ja kiinteistöissä Jokaisella idealla on aikansa Lämpöpumppujen aika on ovella autoiluun vähenee. Samalla kun itse pohdimme asiaa, Kiina, Intia ja mm. Brasilia kasvavat teollisuusmaina valtavaa vauhtia olemme tosiasioiden edessä, jossa energian hinnat kipuavat taivaisiin ja öljy-sekä kaasuvarat vähenevät. (öljyllä) Lämpöpumpulla lämmittäminen ei saastuta ympäristöä. Suuri osa öljyä menee lämmitykseen ja erilaisilla kulkuneuvoilla liikkumiseen. Öljy on myös monien kulutustavaroiden raaka-aine. Mitä tämän tilalle? Vastauksia ei varmasti heti tähän asiaan saada, mutta se mitä jo tiedämme, on se, että lämpöpumpuilla voimme niin lämmittä kuin viilentää ja jäähdyttää. Riippuvuuttamme öljyyn voidaan siis pienentää merkittävästi. Lupauksia tulevaisuuteen pienentämällä hiilidioksiidipäästöjä (CO 2 ) Lämpöpumput ovat sähkölämmitystuotteita jalostetussa muodossa. Ne käyttävät osan sähköä ja tarjoavat kolminjopa nelinkertaisen hyödyn käyttäjälleen. Jo tänään on

4 Lämpöpumppua voidaan käyttää niin uudis kuin saneerauskohteissa. Sen tuomat hyödyt säästävät luontoa ja rahaa. 6 7 EUR per vuosi 1600 Käyttökustannukset Energiakustannukset (Käyttövesi) Lämpöpumpuilla saavutat monia hyötyjä: Etuja ja mahdollisuuksia Helppokäyttöinen ja edullinen. Me Dimplexillä haluamme kertoa miten tämä on mahdollista. Dimplex lämpöpumpuilla voidaan lämmittää ja tuottaa lämmin käyttövesi erittäin edullisin kustannuksin. Lämpöpumppumme ovat nykyaikaisia, edistyksellisiä lämmityslaitteita, jotka käydessään säästävät luontoa energiaa Öljy Kaasu Pelletti MLP Ilma/vesi LP Lämpöpumppu nostaa kiinteistönne tai kotinne arvoa. Vertailessamme öljy-tai kaukolämmitystä lämpöpumppuun on riippumattomuus avainsana. Käyttökuluissa säästöä kertyy jopa puolet edellä mainittuihin verrattuna. Uudet tiukemmat rakennusmääräykset talon energia-tehokk udesta ovat uusi haaste niin talon rakentajille kuin lämmityslaitteiden valmistajille. On aika saada uusiin rakennuksiin sopiva tekninen tila jo pohjakuvista alkaen. Näin mahdollistetaan erinomainen tilaratkaisu laitteille. Apukeittiö ei mielestämme ole paras mahdollinen tila lämpöpumpulle, vaan sillä tulisi olla oma tilansa jonne saisi myös IV-koneen, keskuspölynimurin jne. Uusi matalaenergiatalo, max. tehontarve 7.5 kw, asuinpinta-ala 150 m 2, lattialämmitys, 4 henkeä. Lähde: esimerkkilaskelma laskusristamme nettisivuiltamme: Lämmittääkö Lämpöpumppu radiaattoripiiriä? Dimplex lämpöpumpuilla voidaan erinomaisesti lämmittää myös kiinteistöjä, joissa on vesikiertoiset radiattorit. Tällöinkin lämmityskustannuksia voidaan alentaa tuntuvasti vaikka menoveden lämpötila olisikin yli +60 C. Dimplex - jo huomispäivää Lämpöpumpun edut ovat kiistattomat: ei öljyvuotoja, ei öljypaloja eikä paloteknistä tilantarvetta..

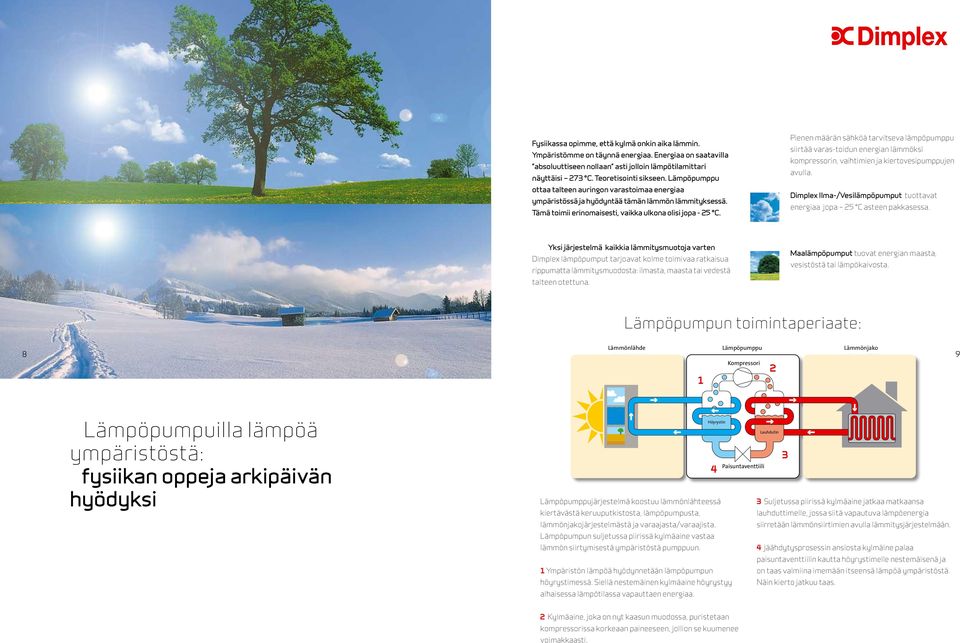

5 Fysiikassa opimme, että kylmä onkin aika lämmin. Ympäristömme on täynnä energiaa. Energiaa on saatavilla absoluuttiseen nollaan asti jolloin lämpötilamittari näyttäisi 273 C. Teoretisointi sikseen. Lämpöpumppu ottaa talteen auringon varastoimaa energiaa ympäristössä ja hyödyntää tämän lämmön lämmityksessä. Tämä toimii erinomaisesti, vaikka ulkona olisi jopa - 25 C. Pienen määrän sähköä tarvitseva lämpöpumppu siirtää varas-toidun energian lämmöksi kompressorin, vaihtimien ja kiertovesipumppujen avulla. Dimplex Ilma-/Vesilämpöpumput tuottavat energiaa jopa 25 C asteen pakkasessa. Yksi järjestelmä kaikkia lämmitysmuotoja varten Dimplex lämpöpumput tarjoavat kolme toimivaa ratkaisua rippumatta lämmitysmuodosta: ilmasta, maasta tai vedestä talteen otettuna. Maalämpöpumput tuovat energian maasta, vesistöstä tai lämpökaivosta. Lämpöpumpun toimintaperiaate: 8 Lämmönlähde 1 Lämpöpumppu Kompressori 2 Lämmönjako 9 Lämpöpumpuilla lämpöä ympäristöstä: fysiikan oppeja arkipäivän hyödyksi Höyrystin Lauhdutin 4 Paisuntaventtiili Lämpöpumppujärjestelmä koostuu lämmönlähteessä 3 Suljetussa piirissä kylmäaine jatkaa matkaansa kiertävästä keruuputkistosta, lämpöpumpusta, lauhduttimelle, jossa siitä vapautuva lämpöenergia lämmönjakojärjestelmästä ja varaajasta/varaajista. siirretään lämmönsiirtimien avulla lämmitysjärjestelmään. Lämpöpumpun suljetussa piirissä kylmäaine vastaa lämmön siirtymisestä ympäristöstä pumppuun. 4 Jäähdytysprosessin ansiosta kylmäine palaa paisuntaventtiilin kautta höyrystimelle nestemäisenä ja 1 Ympäristön lämpöä hyödynnetään lämpöpumpun on taas valmiina imemään itseensä lämpöä ympäristöstä. höyrystimessä. Siellä nestemäinen kylmäaine höyrystyy Näin kierto jatkuu taas. alhaisessa lämpötilassa vapauttaen energiaa. 3 2 Kylmäaine, joka on nyt kaasun muodossa, puristetaan kompressorissa korkeaan paineeseen, jollion se kuumenee voimakkaasti.

6 Ilma-/Vesilämpöpumput: Energiaa ilmasta Pienellä henkäyksellä Tarkasteltaessa tuotekehityskuluja sekä tehokkuutta, on ulkoilmaa harvoin pidetty tärkeänä energialähteenä. Asiakkaalle kuitenkin juuri Ilma-/Vesilämpöpumpun. Ulkoilma lämmönlähteenä Hyödynnettävissä laajalla alueella: +35 ja -25 C.Varmatoiminen, koska ilmaa riittää asentaminen on erittäin kustannustehokas investointi..voidaan käyttää lämmitykseen, lämpimän käyttöveden 10 Investoinnilleen saa nopeasti hyvän tuoton. tuottamiseen ja vaikkapa uima-allasveden esilämmittämiseen. 11 Vaihtoehtoina sisälle- tai ulos asennettava laitteisto Dimplex Ilma-/Vesilämpöpumput soveltuvat erinomaisesti Ilma- / Vesilämpöpumput ulkoasennukseen ulkoasennukseen. Laitteet on erittäin hyvin viimeistelty kestämään pohjoisen vaativaa ilmaston monimuotoisuutta:.energialähde on helposti saatavilla kaikkialla lunta, tuulta ja vettä sekä myrskyä vastaan. Ulos ja sisälle.asennettavissa helposti omalle valetulle tasolle asennettevien laitteiden välille tulee eristetty.vesiputket ja kondenssivesiputki eristetään. putkikokonaisuus sekä sähkökaapelointi. Eri vaihtoehtoja.lämmitys ja jäähdytys(viilennys) mahdollisuudet.voidaan kytkeä kaksi laitetta rinnan tarvittaessa. Ilma/vesilämpöpumppu ulos asennettuna

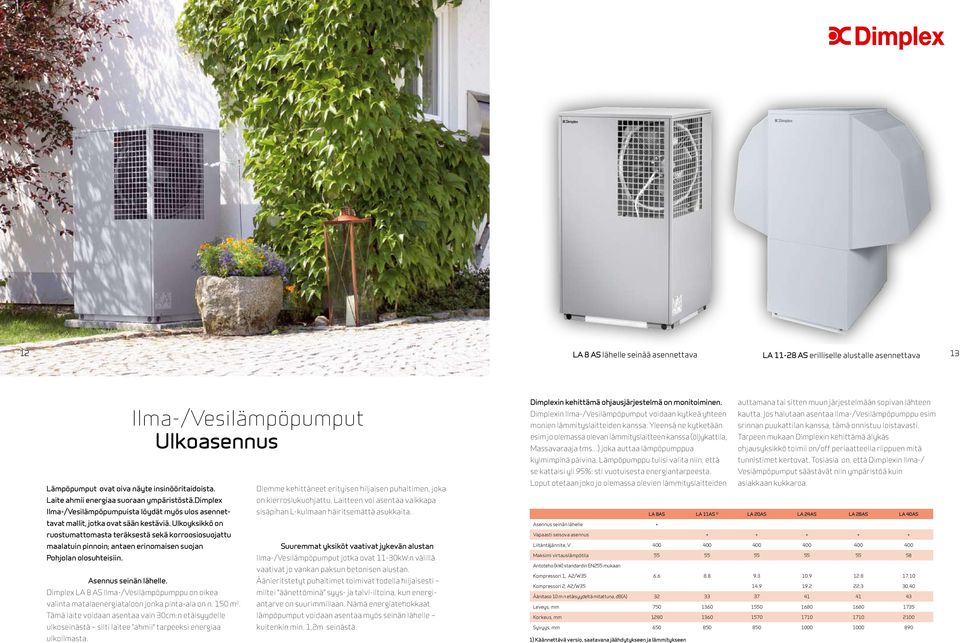

7 12 LA 8 AS lähelle seinää asennettava LA AS erilliselle alustalle asennettava 13 Ilma-/Vesilämpöpumput Ulkoasennus Lämpöpumput ovat oiva näyte insinööritaidoista. Laite ahmii energiaa suoraan ympäristöstä.dimplex Ilma-/Vesilämpöpumpuista löydät myös ulos asennettavat mallit, jotka ovat sään kestäviä. Ulkoyksikkö on ruostumattomasta teräksestä sekä korroosiosuojattu maalatuin pinnoin; antaen erinomaisen suojan Pohjolan olosuhteisiin. Asennus seinän lähelle. Dimplex LA 8 AS Ilma-/Vesilämpöpumppu on oikea valinta matalaenergiataloon jonka pinta-ala on n. 150 m 2. Tämä laite voidaan asentaa vain 30cm:n etäisyydelle ulkoseinästä silti laitee ahmii tarpeeksi energiaa ulkoilmasta. Olemme kehittäneet erityisen hiljaisen puhaltimen, joka on kierroslukuohjattu. Laitteen voi asentaa vaikkapa sisäpihan L-kulmaan häiritsemättä asukkaita. Suuremmat yksiköt vaativat jykevän alustan Ilma-/Vesilämpöpumput jotka ovat 11-30kW:n välillä vaativat jo vankan paksun betonisen alustan. Äänieritstetyt puhaltimet toimivat todella hiljaisesti miltei äänettöminä syys- ja talvi-iltoina, kun energiantarve on suurimmillaan. Nämä energiatehokkaat lämpöpumput voidaan asentaa myös seinän lähelle kuitenkin min. 1,2m seinästä. Dimplexin kehittämä ohjausjärjestelmä on monitoiminen. auttamana tai sitten muun järjestelmään sopivan lähteen Dimplexin Ilma-/Vesilämpöpumput voidaan kytkeä yhteen kautta. Jos halutaan asentaa Ilma-/Vesilämpöpumppu esim monien lämmityslaitteiden kanssa. Yleensä ne kytketään srinnan puukattilan kanssa, tämä onnistuu loistavasti. esim jo olemassa olevan lämmityslaitteen kanssa (öljykattila, Tarpeen mukaan Dimplexin kehittämä älykäs Massavaraaja tms...) joka auttaa lämpöpumppua ohjausyksikkö toimii on/off periaatteella riippuen mitä kylmimpinä päivina. Lämpöpumppu tulisi valita niin, että tunnistimet kertovat. Tosiasia on, että Dimplexin Ilma-/ se kattaisi yli 95%: sti vuotuisesta energiantarpeesta. Vesiämpöpumput säästävät niin ympäristöä kuin Loput otetaan joko jo olemassa olevien lämmityslaitteiden asiakkaan kukkaroa. LA 8AS LA 11AS 1) LA 20AS LA 24AS LA 28AS LA 40AS Asennus seinän lähelle + Vapaasti seisova asennus Liitäntäjännite, V Maksimi virtauslämpötila Antoteho (kw) standardin EN255 mukaan Kompressori 1, A2/W ,10 Kompressori 2, A2/W ,40 Äänitaso 10 m:n etäisyydeltä mitattuna, db(a) Leveys, mm Korkeus, mm Syvyys, mm ) Käännettävä versio, saatavana jäähdytykseen ja lämmitykseen

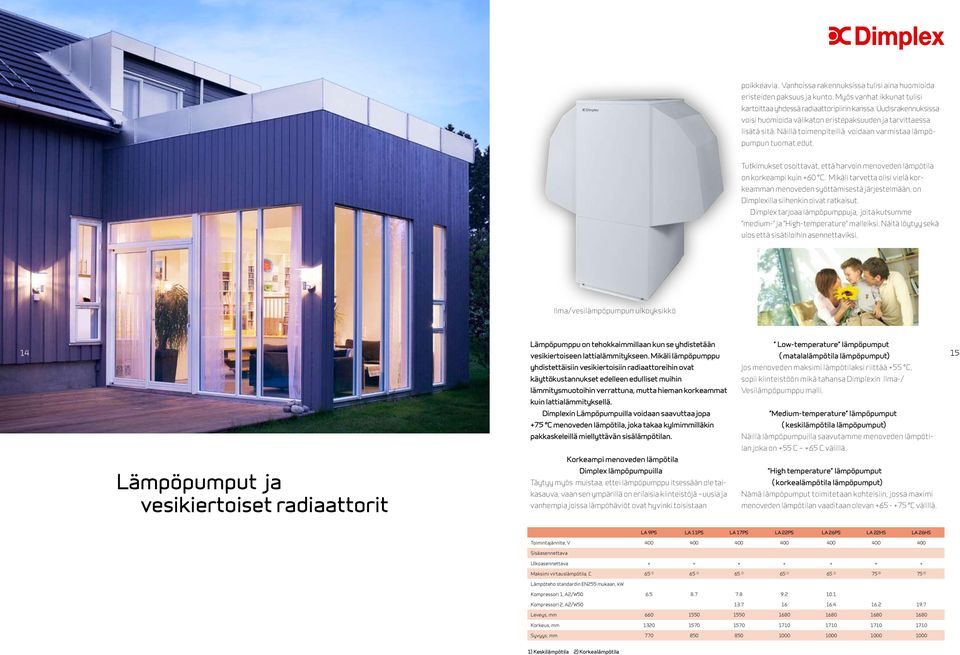

8 poikkeavia. Vanhoissa rakennuksissa tulisi aina huomioida eristeiden paksuus ja kunto. Myös vanhat ikkunat tulisi kartoittaa yhdessä radiaattoripiirin kanssa. Uudisrakennuksissa voisi huomioida välikaton eristepaksuuden ja tarvittaessa lisätä sitä. Näillä toimenpiteillä voidaan varmistaa lämpöpumpun tuomat edut. Tutkimukset osoittavat, että harvoin menoveden lämpötila on korkeampi kuin +60 C. Mikäli tarvetta olisi vielä korkeamman menoveden syöttämisestä järjestelmään, on Dimplexilla siihenkin oivat ratkaisut. Dimplex tarjoaa lämpöpumppuja, joita kutsumme medium- ja High-temperature malleiksi. Näitä löytyy sekä ulos että sisätiloihin asennettaviksi. IIma/vesilämpöpumpun ulkoyksikkö 14 Lämpöpumppu on tehokkaimmillaan kun se yhdistetään vesikiertoiseen lattialämmitykseen. Mikäli lämpöpumppu Low-temperature lämpöpumput ( matalalämpötila lämpöpumput) 15 yhdistettäisiin vesikiertoisiin radiaattoreihin ovat Jos menoveden maksimi lämpötilaksi riittää +55 C, käyttökustannukset edelleen edulliset muihin sopii kiinteistöön mikä tahansa Dimplexin Ilma-/ lämmitysmuotoihin verrattuna, mutta hieman korkeammat Vesilämpöpumppu malli. kuin lattialämmityksellä. Dimplexin Lämpöpumpuilla voidaan saavuttaa jopa Medium-temperature lämpöpumput +75 C menoveden lämpötila, joka takaa kylmimmilläkin ( keskilämpötila lämpöpumput) pakkaskeleillä miellyttävän sisälämpötilan. Näillä lämpöpumpuilla saavutamme menoveden lämpötilan joka on +55 C +65 C välillä. Korkeampi menoveden lämpötila Lämpöpumput ja vesikiertoiset radiaattorit Dimplex lämpöpumpuilla Täytyy myös muistaa, ettei lämpöpumppu itsessään ole taikasauva, vaan sen ympärillä on erilaisia kiinteistöjä uusia ja vanhempia joissa lämpöhäviöt ovat hyvinki toisistaan High temperature lämpöpumput ( korkealämpötila lämpöpumput) Nämä lämpöpumput toimitetaan kohteisiin, jossa maximi menoveden lämpötilan vaaditaan olevan C välillä. LA 9PS LA 11PS LA 17PS LA 22PS LA 26PS LA 22HS LA 26HS Toimintajännite, V Sisäasennettava Ulkoasennettava Maksimi virtauslämpötila, C 65 1) 65 1) 65 1) 65 1) 65 1) 75 2) 75 2) Lämpöteho standardin EN255 mukaan, kw Kompressori 1, A2/W Kompressori 2, A2/W Leveys, mm Korkeus, mm Syvyys, mm ) Keskilämpötila 2) Korkealämpötila

9 16 Lämpökaivo maakeruuputkiston sijasta Lämpökaivosta voidaan ahmia energiaa, mikäli tontilla löytyy kallio sopivalta syyvyydellä maanpinnasta. Parinsadan neliön talolle tulisi porata n m lämpökaivo ( riippuen lämmitettävien kuutioiden määrästä). Jos kiinteistö vaatii syvemmät lämpökaivot, voidaan porata yhtä reikää aina n. 240m:n syvyyteen (vaatii jo uudemmat ja isot porauskalustot). Lämpökaivon kautta voidaan myös saada taloon viilennys. Viilennys ja jähdytys tulee aina suunnitella LVI-suunnittelijan kanssa, jotta kondessivesi ei saa aikaan suuria vahinkoja, jotka yleensä havaitaan liian myöhään. Talon viilennys voidaan tehdä joko passiivisena tai aktiivisena. 17 Vuosittainen lämpötilajakauma maaperässä Maalämpöpumput Energiaa talosi ympärillä Dimplexin maalämpöpumput voivat hyödyntää maassa olevaa varastoitunutta aurinkoenergiaa. Maahan asennettavien maakeruuputkistojen avulla saamme n. 1m syyvyydestä ahmittua energiaa lämpöpumppuun, joka muuntaa sen lämmitysenergiaksi helposti ja vaivattomasti. Maahan kaivettavat keruuputkistot täytetään keruuliuoksella, jonka pakkaskestävyys on hyvä. Näin toimitaan jäätymisvaaran vuoksi. Maakeruuputkistot asennetaan noin 1,5 2,0 metrin etäisyydelle toisistaan ja n. 1 m:n syvyyteen. Jos putkistot asennetaan syvemmälle, ei kevätaurinko pysty lämmittämään maaperää putkien alta riittävästi, joten energiaa jää saamatta. Parin sadan neliömetrin talollee riittää n. 800m 2 pinta-ala keruuputkistolle(minimissään jopa vain 600m 2 pinta-ala riittää). Määräala tulisi olla hyvinkin kostea ( hiekka ei käy...). Keruuputkisto on yleensä halkaisijaltaan 40mm:n vesijohjtoputkea joka on yleisesti saatavissa tukkureiden ja rautakuppojen valikoimista. Maalämpöpumppu maapiirillä Maalämpöpumppu lämpökaivolla

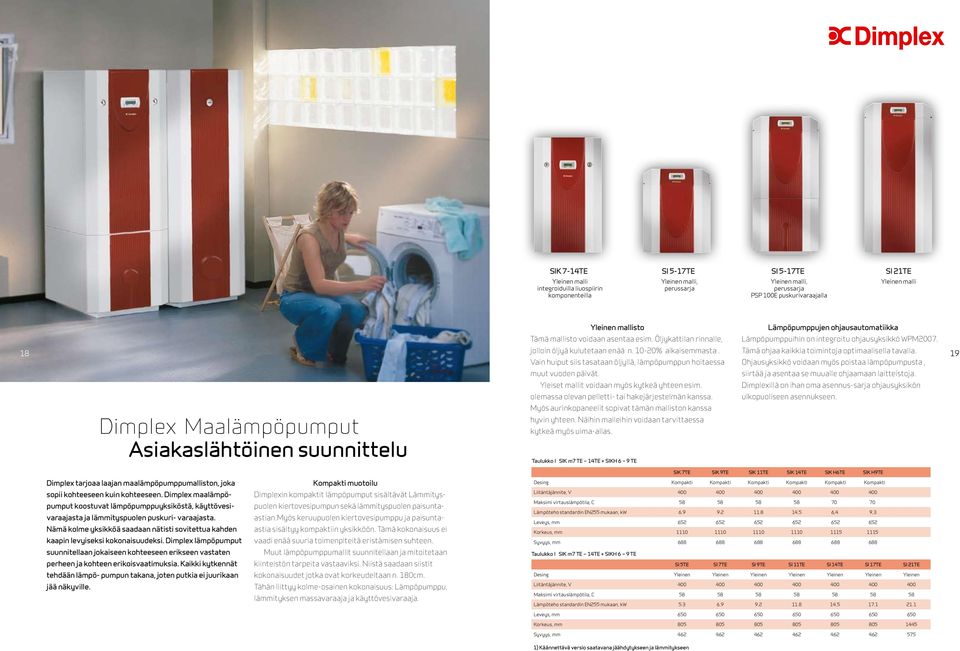

10 SIK 7-14TE SI 5-17TE SI 5-17TE SI 21TE Yleinen malli integroiduilla liuospiirin komponenteilla Yleinen malli, perussarja Yleinen malli, perussarja PSP 100E puskurivaraajalla Yleinen malli Yleinen mallisto Lämpöpumppujen ohjausautomatiikka Tämä mallisto voidaan asentaa esim. Öljykattilan rinnalle, Lämpöpumppuihin on integroitu ohjausyksikkö WPM jolloin öljyä kulutetaan enää n % aikaisemmasta. Vain huiput siis tasataan öljyllä, lämpöpumppun hoitaessa Tämä ohjaa kaikkia toimintoja optimaalisella tavalla. Ohjausyksikkö voidaan myös poistaa lämpöpumpusta, 19 muut vuoden päivät. siirtää ja asentaa se muualle ohjaamaan laitteistoja. Yleiset mallit voidaan myös kytkeä yhteen esim. Dimplexillä on ihan oma asennus-sarja ohjausyksikön olemassa olevan pelletti- tai hakejärjestelmän kanssa. ulkopuoliseen asennukseen. Dimplex Maalämpöpumput Asiakaslähtöinen suunnittelu Myös aurinkopaneelit sopivat tämän malliston kanssa hyvin yhteen. Näihin malleihin voidaan tarvittaessa kytkeä myös uima-allas. Taulukko I SIK m7 TE 14TE + SIKH 6 9 TE Dimplex tarjoaa laajan maalämpöpumppumalliston, joka sopii kohteeseen kuin kohteeseen. Dimplex maalämpöpumput koostuvat lämpöpumppuyksiköstä, käyttövesivaraajasta ja lämmityspuolen puskuri- varaajasta. Nämä kolme yksikköä saadaan nätisti sovitettua kahden kaapin levyiseksi kokonaisuudeksi. Dimplex lämpöpumput suunnitellaan jokaiseen kohteeseen erikseen vastaten perheen ja kohteen erikoisvaatimuksia. Kaikki kytkennät tehdään lämpö- pumpun takana, joten putkia ei juurikaan jää näkyville. Kompakti muotoilu Dimplexin kompaktit lämpöpumput sisältävät Lämmityspuolen kiertovesipumpun sekä lämmityspuolen paisuntaastian.myös keruupuolen kiertovesipumppu ja paisuntaastia sisältyy kompaktiin yksikköön. Tämä kokonaisuus ei vaadi enää suuria toimenpiteitä eristämisen suhteen. Muut lämpöpumppumallit suunnitellaan ja mitoitetaan kiinteistön tarpeita vastaaviksi. Niistä saadaan siistit kokonaisuudet jotka ovat korkeudeltaan n. 180cm. Tähän liittyy kolme-osainen kokonaisuus: Lämpöpumppu, lämmityksen massavaraaja ja käyttövesivaraaja. SIK 7TE SIK 9TE SIK 11TE SIK 14TE SIK H6TE SIK H9TE Desing Kompakti Kompakti Kompakti Kompakti Kompakti Kompakti Liitäntäjännite, V Maksimi virtauslämpötila, C Lämpöteho standardin EN255 mukaan, kw ,4 9,3 Leveys, mm Korkeus, mm Syvyys, mm Taulukko I SIK m7 TE 14TE + SIKH 6 9 TE SI 5TE SI 7TE SI 9TE SI 11TE SI 14TE SI 17TE SI 21TE Desing Yleinen Yleinen Yleinen Yleinen Yleinen Yleinen Yleinen Liitäntäjännite, V Maksimi virtauslämpötila, C Lämpöteho standardin EN255 mukaan, kw Leveys, mm Korkeus, mm Syvyys, mm ) Käännettävä versio saatavana jäähdytykseen ja lämmitykseen

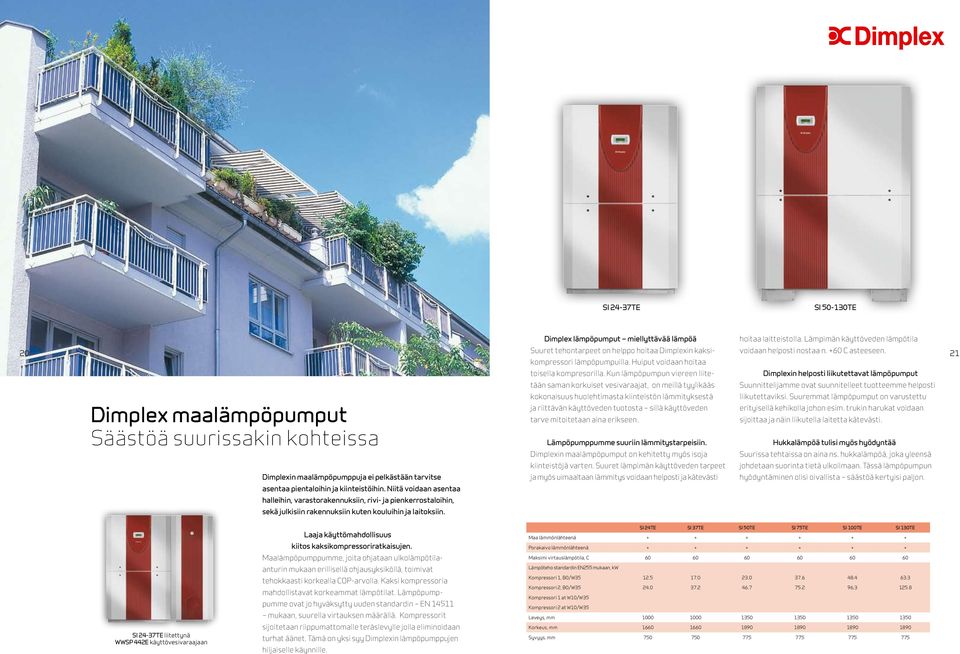

11 SI 24-37TE SI TE Dimplex lämpöpumput miellyttävää lämpöä hoitaa laitteistolla. Lämpimän käyttöveden lämpötila 20 Suuret tehontarpeet on helppo hoitaa Dimplexin kaksikompressori lämpöpumpuilla. Huiput voidaan hoitaa voidaan helposti nostaa n. +60 C asteeseen. 21 toisella kompresorilla. Kun lämpöpumpun viereen liite- Dimplexin helposti liikutettavat lämpöpumput tään saman korkuiset vesivaraajat, on meillä tyylikääs Suunnittelijamme ovat suunnitelleet tuotteemme helposti Dimplex maalämpöpumput Säästöä suurissakin kohteissa kokonaisuus huolehtimasta kiinteistön lämmityksestä ja riittävän käyttöveden tuotosta sillä käyttöveden tarve mitoitetaan aina erikseen. Lämpöpumppumme suuriin lämmitystarpeisiin. Dimplexin maalämpöpumput on kehitetty myös isoja liikutettaviksi. Suuremmat lämpöpumput on varustettu erityisellä kehikolla johon esim. trukin harukat voidaan sijoittaa ja näin liikutella laitetta kätevästi. Hukkalämpöä tulisi myös hyödyntää Suurissa tehtaissa on aina ns. hukkalämpöä, joka yleensä kiinteistöjä varten. Suuret lämpimän käyttöveden tarpeet johdetaan suorinta tietä ulkoilmaan. Tässä lämpöpumpun Dimplexin maalämpöpumppuja ei pelkästään tarvitse ja myös uimaaltaan lämmitys voidaan helposti ja kätevästi hyödyntäminen olisi oivallista säästöä kertyisi paljon. asentaa pientaloihin ja kiinteistöihin. Niitä voidaan asentaa halleihin, varastorakennuksiin, rivi- ja pienkerrostaloihin, sekä julkisiin rakennuksiin kuten kouluihin ja laitoksiin. SI 24-37TE liitettynä WWSP 442E käyttövesivaraajaan Laaja käyttömahdollisuus kiitos kaksikompressoriratkaisujen. Maalämpöpumppumme, joita ohjataan ulkolämpötilaanturin mukaan erillisellä ohjausyksiköllä, toimivat tehokkaasti korkealla COP-arvolla. Kaksi kompressoria mahdollistavat korkeammat lämpötilat. Lämpöpumppumme ovat jo hyväksytty uuden standardin EN mukaan, suurella virtauksen määrällä. Kompressorit sijoitetaan riippumattomalle teräslevylle jolla eliminoidaan turhat äänet. Tämä on yksi syy Dimplexin lämpöpumppujen hiljaiselle käynnille. SI 24TE SI 37TE SI 50TE SI 75TE SI 100TE SI 130TE Maa lämmönlähteenä Porakaivo lämmönlähteenä Maksimi virtauslämpötila, C Lämpöteho standardin EN255 mukaan, kw Kompressori 1, B0/W Kompressori 2, B0/W Kompressori 1 at W10/W35 Kompressori 2 at W10/W35 Leveys, mm Korkeus, mm Syvyys, mm

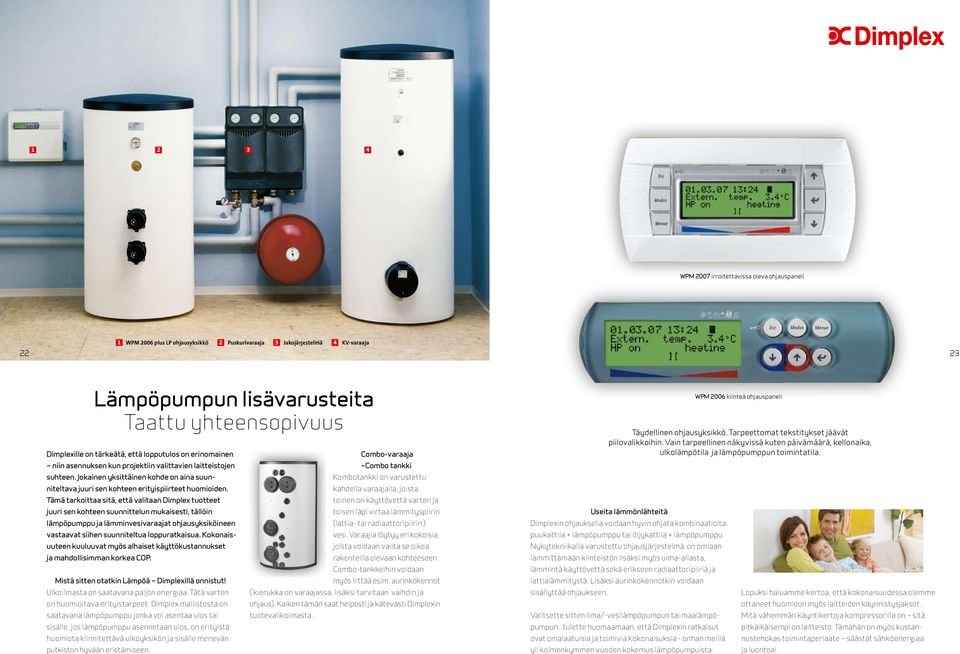

12 WPM 2007 irroitettavissa oleva ohjauspaneli 22 1 WPM 2006 plus LP ohjausyksikkö 2 Puskurivaraaja 3 Jakojärjestelmä 4 KV-varaaja 23 Lämpöpumpun lisävarusteita Taattu yhteensopivuus Dimplexille on tärkeätä, että lopputulos on erinomainen niin asennuksen kun projektiin valittavien laitteistojen suhteen. Jokainen yksittäinen kohde on aina suunniteltava juuri sen kohteen erityispiirteet huomioiden. Tämä tarkoittaa sitä, että valitaan Dimplex tuotteet juuri sen kohteen suunnittelun mukaisesti, tällöin lämpöpumppu ja lämminvesivaraajat ohjausyksiköineen vastaavat siihen suunniteltua loppuratkaisua. Kokonaisuuteen kuuluuvat myös alhaiset käyttökustannukset ja mahdollisimman korkea COP. Mistä sitten otatkin Lämpöä Dimplexillä onnistut! Ulkoilmasta on saatavana paljon energiaa. Tätä varten on huomioitava erityistarpeet. Dimplex mallistosta on saatavana lämpöpumppu jonka voi asentaa ulos tai sisälle. Jos lämpöpumppu asennetaan ulos, on erityistä huomiota kiinnitettävä ulkoyksikön ja sisälle menevän putkiston hyvään eristämiseen. Combo-varaaja Combo tankki Kombotankki on varustettu kahdella varaajalla, joista toinen on käyttövettä varten ja toisen läpi virtaa lämmityspiirin (lattia- tai radiaattoripiirin ) vesi. Varaajia löytyy eri kokoisia, joista voidaan valita se oikea rakenteilla olevaan kohteeseen. Combo-tankkeihin voidaan myös liittää esim. aurinkokennot ( kierukka on varaajassa, lisäksi tarvitaan vaihdin ja ohjaus). Kaiken tämän saat helposti ja kätevästi Dimplexin tuotevalikoimasta. Täydellinen ohjausyksikkö. Tarpeettomat tekstitykset jäävät piilovalikkoihin. Vain tarpeellinen näkyvissä kuten päivämäärä, kellonaika, ulkolämpötila ja lämpöpumppun toimintatila. Useita lämmönlähteitä Dimplexin ohjauksella voidaan hyvin ohjata kombinaatioita: puukattila + lämpöpumppu tai öljykattila + lämpöpumppu. Nykytekniikalla varustettu ohjausjärjestelmä on omiaan lämmittämään kiinteistön lisäksi myös uima-allasta, lämmintä käyttövettä sekä erikseen radiaattoripiiriä ja lattialämmitystä. Lisäksi aurinkokennotkin voidaan sisällyttää ohjaukseen. Valitsette sitten Ilma/-vesilämpöpumpun tai maalämpöpumpun, tulette huomaamaan, että Dimplexin ratkaisut ovat omalaatuisia ja toimivia kokonaisuksia - onhan meillä yli kolmenkymmen vuoden kokemus lämpöpumpuista. WPM 2006 kiinteä ohjauspaneli Lopuksi haluamme kertoa, että kokonaisuudessa olemme ottaneet huomioon myös laitteiden käynnistysjaksot. Mitä vähemmän käyntikertoja kompressorilla on sitä pitkäikäisempi on laitteisto. Tämähän on myös kustannustehokas toimintaperiaate säästät sähköenergiaa ja luontoa!
