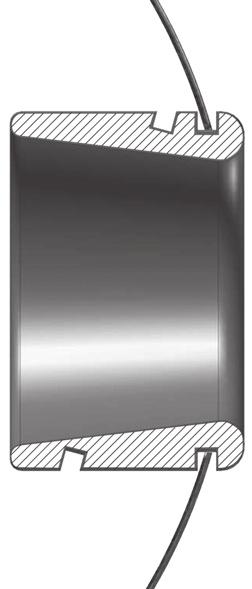

1 lindab nozzles Mitat Aukkomitta Ø73 Ø Ø 77 Tuotekuvaus on kuminen tuloilmasuutin suurien tilojen ilmanvaihtoon, joissa tarvitaan pitkää heittopituutta. Suutinta kääntämällä voi säätää ilmavirran suuntaa. Suutin voidaan asentaa suoraan pyöreään kanavaan tai suorakaidekanavan sivuun. Suutinta voidaan käyttää sekä lämmitetylle että jäähdytetylle ilmalle. Vapaa poikkipinta-ala: 0,0027 m 2 Suora ura suorakaidekanavaan. Vino ura pyöreään kanavaan. Asennus kanava Ø Suunnattu ilmavirta Pitkät heittopituudet elppo asennus oito Suuttimen näkyvät osat voidaan pyyhkiä kostealla rievulla. Ø > 2 Tilausesimerkki Tuotetunnus PROP Tyyppi isävarusteet Afdækningsprop > 100 Materiaali ja pintakäsittely Suutin: EPDM-kumi, kovuus 60, musta 1 Oikeus muutoksiin pidätetään

2 lindab nozzles Tekniset tiedot Tuloilma Teho Ilmavirta v (l/s) ja (m 3 /h), kokonaispainehäviö Δp t (Pa), heittopituus l 0,3 (m) sekä äänentehotaso WA (db(a)) esitetään mitoitusdiagrammeissa. eittopituus l 0,3 eittopituus l 0,3 (m) esitetään mitoitusdiagrammeissa isotermiselle ilmalle loppunopeudella 0,3 m/s. Kokonaisäänentehotaso Suuttimista tuleva äänentehotaso pitää laskea logaritmisesti yhteen kanavan virtausäänestä tulevan äänentehotason kanssa. Katso laskentaesimerkki kohdasta suuttimen laskenta. Äänentehotaso keskitaajuuksilla Äänentehotaso taajuusalueella saadaan kaavasta WOK = WA + K OK. K OK -arvot on annettu alla olevassa taulukossa. Taulukko Keskitaajuus z Koko K 2K 4K 8K p t [Pa] WA db(a) V [l/s] V [m 3 /h] Oikeus muutoksiin pidätetään

3 Kokonaisäänentehotaso Kokonaisäänentehotaso lasketaan suuttimista laskemalla logaritmisesti yhteen suuttimien äänentehotaso ( w suuttimet) ja kanavan virtausäänestä tuleva äänentehotaso ( w kanava). Diagrammi 1, kanavan äänentehotaso W. eittopituuden kasvaminen, kun kaksi suutinta on vierekkäin Jos useampi suutin asennetaan vierekkäin, puhalluskuviot vahvistavat toisiaan niin, että heittopituus kasvaa. Käytä alla olevaa diagrammia tämän pitenemän laskemiseen. D on suuttimien välinen etäisyys. kerroin K 4 kerrotaan heittopituudella l 03. eittopituus ei enää kasva, jos useampia suuttimia asennetaan rinnakkain. Mitoitusdiagrammi 2, äänitasojen yhteenlasku. Ero, joka lisätään suurimpaan db-arvoon (db) db-arvojen erotus (db) W Kanava v Kanava esimerkki: AD- ΔP t suutin W Suutin vsuutin = 100 l/s 90 Pa Kanavakoko: Jotta saataisiin sopiva ilman jakaantuminen suuttimiin säätöpeltejä käyttämättä, suositellaan, että suuttimen painehäviö on 3 kertaa niin suurikuin kanavajärjestelmän dynaaminen paine. esimerkki: AD-125. Etäisyys D = 1,5 metriä. Ilmavirta: = 15 l/s Diagrammin heittopituus valitulle suuttimelle uettu heittopituus: l 0,3 = 7 m D (m)/l 0,3 (m) 1,5 / 7 = 0,21 K 4 uetaan diagrammista K 4 = 1,25 Kokonaisheittopituus K 4 x l 0,3 = 1,25 x 7 m = 8,75 m Valittu kanavan koko Ø Suuttimien lukumäärä haarassa 6 kpl Ilmavirta kanavassa 6 x 100 = 600 l/s W kanava (luetaan diagrammeista 1) 43 db(a) W suutin (luetaan tuotediagrammista) 37 db(a) db-arvojen erotus 6 db(a) Ero, joka lisätään suurimpaan db-arvoon (diagrammi 2) 1 db(a) Kokonaisäänentehotaso: = 44 db(a) Oikeus muutoksiin pidätetään 3

4 Jäähdytetyn ilman puhallus α Y ämmitetyn ilman puhallus α esimerkki: ämmitetty ilma AD-: = m 3 /h Puhallin oppunopeus Δt = 6K α = 60 v x = 0,3 m/s = K 1 = 0,020 = 27 m 0,3 v x 27 Δt = 24 6 = 17,7 m 2 2 = sin α = 27 0,87 = 23,4 m = cos α = 27 0,5 = 13,5 m Y = = cos α = tan α oppunopeus V : sin α v x = K 1 Poikkeama Y: 3 Δt 2 esimerkki: Jäähdytetty ilma AD-: = m 3 /h Puhallin oppunopeus Δt = 6K α = 30 v x = 0,3 m/s v x = K 1 = K 1 = 0,020 = 27 m v x 0,3 Δt = = 17,7 m 2 2 = sin α = 27 0,5 = 13,5 m = cos α = 27 0,87 = 23,4 m 4 Oikeus muutoksiin pidätetään

5 kertoimet: Vapaa pinta-ala K 1 K 2 K 3 Koko A m 2 m 3 /h l/s m 3 /h l/s m 3 /h l/s AD DAD GTI Pystypuhallus lämmitetyllä ilmalla esimerkki: = K 3 x (m) Δt AD-160 = m 3 /h Δt = 10 K Etäisyys ilmasuihkun kääntymispisteeseen: = K 3 x (m) Δt = 0,122 x (m) 10 = 7,7 m Oikeus muutoksiin pidätetään 5
