1 Cembrit Luja A Suunnitteluopas 2019 Sisällysluettelo Tuotekuvaus 2 Seinätyypit ja mitat teräsrunko 5 Seinätyypit ja mitat puurunko 7 Ulko- ja roiloseinä 9 Sisäkatot, parvekkeet ja lattiat 10 Liitokset 11 Johdanto äänieristykseen 12 Alusrakenne 13 Pintakäsittely 14 Asennus 15 Varastointi ja käsittely 17

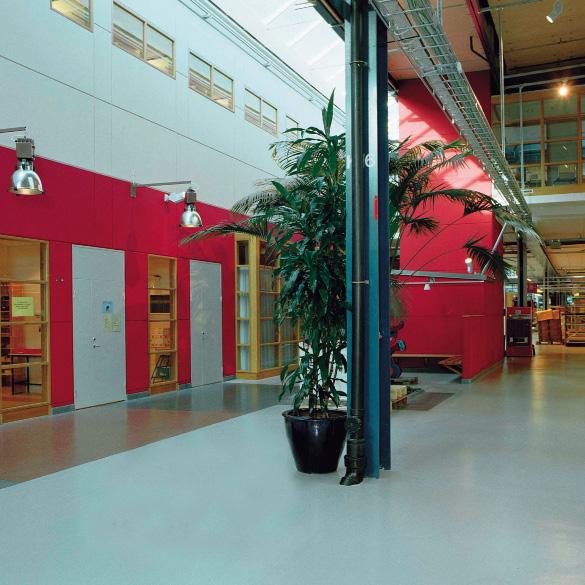

2 ASENNUS 2 Tuotekuvaus Yleistä Cembrit Luja A on kuitusementistä valmistettu vahva rakennuslevy, joka kestää kosteutta eikä homehdu. Levy on kovapintainen, palamaton ja hyvin ääntä eristävä. Sovellukset Cembrit Luja A -levyn ainutlaatuisten ominaisuuksien ansiosta levy soveltuu käytettäväksi sisätiloissa, joissa vaaditaan paloturvallisuutta, iskun- ja kulutuksenkestävyyttä sekä ääneneristävyyttä. Lisäksi Luja A soveltuu käytettäväksi sateelta suojassa olevissa ulkotiloissa esimerkiksi jätekatoksien sisäpinnoissa, räystäiden alusrakenteissa sekä parvekkeiden tausta- ja väliseinissä. Cembrit Luja A voidaan asentaa esimerkiksi alakattoon, jossa kaksinkertainen kerros 12 mm:n Cembrit Luja A antaa EI 30 -palosuojauksen. Palosuojaus Nykyään turvallisuus on rakennuksissa tärkeämpää kuin koskaan. Cembrit pyrkii vastaamaan kasvaviin palosuojausvaatimuksiin kehittämällä ja testaamalla jatkuvasti ratkaisuja palosuojauksen tehostamiseen. Cembrit Luja A vastaa kasvaviin palosuojaustarpeisiin erityisesti seinä- ja kattosovelluksissa. Cembrit Luja A standardin EN :2007+A1:2009 mukainen palonkestävyys on palamattomien materiaalien korkeinta luokkaa A1. Suuri määrä rakenteita väli-, roilo- ja ulkoseiniin sekä kattoihin ja parvekkeisiin on testattu standardien EN 1364 ja EN 1365, osat 1 ja 2 mukaisesti. Rakenteiden ja luokitusten luettelo on sivuilla Yksi kerros Cembrit Luja A 9 mm antaa K ja K 1 10-suoritusarvot standardien EN :2007+A1:2009 mukaisesti. Ulkonäkö Levy on helppo tunnistaa sementinharmaasta väristä ja kimaltelevasta pinnasta. Vakiolevyjen pitkät sivut on viistetty (2-2 mm 45 ), ja niihin on porattu reiät valmiiksi (ei levyn läpi).

3 ASENNUS 3 Äänieristys Painon ja jäykkyyden yhdistelmä tarkoittaa sitä, että Cembrit Luja A -levyn äänieristys on erinomainen. Yleisiä tietoja äänieristyksestä: Kimmokerroin 7 GPa Tiheys: 1150 kg/m 3 Ilmaäänieristys: 9 mm: 28 db 12 mm: 31 db Lujuus ja iskunkestävyys Kestävät Cembrit Luja A -levyt on tarkoitettu vaativiin olosuhteisiin. Levyjen määrä ja rangan etäisyys keskeltä keskelle voidaan yhdistää erilaisia tarpeita varten. Kaaviossa näkyy, miten seinä rakennetaan erilaisten vaatimusten mukaisesti. Lisätietoja äänieristyksestä on sivuilla Levyjen määrä/paksuus 1 x 9 mm 1 x 12 mm 2 x 9 mm 2 x 12 mm Urheiluhallit Metroasemat Koulujen käytävät Supermarketit Varastot Säilytyshuoneet Kierrätyspisteet Jätehuoneet Kevyt teollisuus Autotallit ja pyörävarastot Toimistojen seinät Normaali käyttö Urheiluhallit Metroasemat Koulujen käytävät Supermarketit Varastot Säilytyshuoneet Kierrätyspisteet Jätehuoneet Kevyt teollisuus Autotallit ja pyörävarastot Kova käyttö Urheiluhallit Metroasemat Koulujen käytävät Supermarketit Varastot Säilytyshuoneet Kierrätyspisteet Rungonkeskiväli 600 mm 400/450 mm 300 mm

4 ASENNUS 4 Kosteudenkestävä Luja A sietää hyvin kosteutta. Se pystyy ottamaan vastaan ja luovuttamaan kosteutta lujuusominaisuuksia heikentämättä. Levyn vähäinen kosteuseläminen tekee mahdolliseksi levyn asentamisen puskuun. Lahoamaton ja homehtumaton Korkea ph-arvo (11) estää homeen ja muiden mikro-organismien kasvua. Levyt eivät lahoa, mätäne tai rapaudu muulla tavalla kosteissa olosuhteissa. Ruotsin tekninen tutkimuslaitos SP havaitsi, että on lähes mahdotonta saada hometta kasvamaan Cembrit Luja A -levyssä, ja se käyttääkin tuotetta viitearvona vertailtaessa muihin materiaaleihin. Kestää biologisia vaikutuksia Mikro-organismeilla, emäksillä tai orgaanisilla liuottimilla ei ole vaikutusta levyyn. Hapot, kuten rikkihappo ja typpihappo, voivat kuitenkin vaikuttaa tuotteeseen. Hiirten ja hyönteisten kaltaiset tuholaiset eivät pysty vahingoittamaan Cembrit Luja A -levyä. Lämmönkestävä Levy kestää jatkuvaa yli 150 C:een lämpötilaa. Puhdistuksenkestävä Käsittelemätön Cembrit Luja A kestää kevyen puhdistuksen painepesurilla ja mekaanisilla välineillä. Puhdistus voidaan suorittaa myös käyttämällä pesuainetta ja huuhtelemalla hyvin. Jos tuote altistuu paljon lialle ja kemikaaleille, öljylle jne, on suositeltavaa käsitellä pinta silaanilla/siloksaanilla tai betonikyllästeellä. Reunat Cembrit Luja A vakiomallissa on viistetyt reunat (2-2 mm, 45 ). Levyt asennetaan puskuliitoksilla. Viistetyn profiilin ansiosta on helppo luoda koristeellinen vaikutelma. Tilauksesta Luja A 12 mm paksujen levyjen reunoihin voidaan viistää noin 50 mm:n levyinen ja 1 2 mm:n syvyinen viiste. Standardi Valmistetaan tilauksesta V-viistetty reuna, 9 ja 12 mm Viisto reuna, 12 mm Terävä reuna, 9 ja 12 mm Terveys ja ympäristö Cembrit Luja A koostuu sementistä, kalkkikivestä, kiilteestä ja selluloosakuiduista. Mikään näistä ainesosista ei ole haitallinen terveydelle, ei edes levyjä sahatessa syntyvä pöly. VTT:n Suomessa suorittamissa päästötesteissä Cembrit Luja A sai parhaan mahdollisen M1-luokituksen. Cembrit Luja a ympäristöseloste (EPD) on käytettävissä osoitteessa

5 ASENNUS 5 Seinätyypit ja mitat teräsrunko Palosuojaus Äänieristys Rw [db] Seinän enimmäiskorkeus mm k450 k600 Paksuus mm Seinärakenne Rakennekoodi Mitat E 45/ M0 E 70/ M0 E 95/ M0 S1a S1b S1c E 45/ M0 S2a E 45/ M45 S3a EI E 45/ M45 E 70/ M70 S4a S4b E 70/ M70 S5a E 45/ M45 S6a E 70/ M70 S8a E 95/ M95 S9a E 45/ M0 S10a E 70/ S70 S12a EI E 95/ S95 S13a E 70/ M0 S14a E 95/ S95 S15a E 95/ M0 S16a

6 ASENNUS 6 Seinätyypit ja mitat teräsrunko Palosuojaus Äänieristys Rw [db] Seinän enimmäiskorkeus mm k450 k600 Paksuus mm Seinärakenne Rakennekoodi Mitat E 70/ S70 S17a EI E 45/ M0 S18a E 95/ S95 S19a D 70/ S95 S20a c300/c225 mm E 70/ S70 S21a EI E 95/ S95 S22a D 70/ S95 S23a c300/c225 mm DD 70/ S140 S24a c300/c225 mm Selitykset (seinät): E 45/ M0: Yksinkertainen runko; 45 mm:n runko / 45 mm:n kisko; 12 mm:n Luja A 12 mm:n Luja A; mineraalivilla 0 mm; nro S1a E 45/ S45: Yksinkertainen runko; 45 mm:n runko / 45 mm:n kisko; 9+9 mm:n Luja A mm:n Luja A; kivivilla 45 mm; nro S17a Luja A D 70/ M95: Limittäisrungot; runkojen välinen etäisyys keskeltä keskelle k300/225 mm; 70 mm:n runko / 95 mm:n kisko; 9+9 mm:n Luja A 9+9 mm:n Luja A; mineraalivilla 95 mm; nro S20a DD 70/ S140: Kaksinkertaiset rungot; runkojen välinen etäisyys keskeltä keskelle k300/225 mm; 70 mm:n rungot / 70 mm:n kisko; 9+9 mm:n Luja A 9+9 mm:n Luja A; vuorivilla 140 mm; nro S24a Selitykset (muu): Teräsprofiilit: Kuumasinkityt kylmävalssatut levyt standardin DS/EN 10327:2004 mukaisesti Teräskiskot: 0,56x30/b/30 mm, Z 275; b = kiskon leveys (45, 70 tai 95 mm) Teräsrungot: 0,56x5/40/h/43/5 mm, Z 275; h = profiilin korkeus (45, 70 tai 95 mm) M: Mineraalivilla lasivilla tai kivivilla HUOMAUTUS! EI 60:lle ja siitä ylöspäin kivivillan vähimmäistiheys on 28 kg/m 3 S7a: 8 SP tarkoittaa 8 mm:n kosteiden tilojen levyä S24a: 10 mm:n vähimmäisetäisyys kiskojen välillä

7 ASENNUS 7 Seinätyypit ja mitat puurunko Palosuojaus Äänieristys Rw [db] Seinän enimmäiskorkeus mm k450 k600 Paksuus mm Seinärakenne Rakennekoodi Mitat E 45/45x M45 W1a E 45/ M0 W2a E 45/ M0 E 70/ M0 E 95/ M0 W3a W3b W3c EI E 45/ M45 W4a E 70/ M70 W6a E 45/ M45 W7a E 70/ M0 E 95/ M0 W8a W8b REI 30/EI E 95/ M95 W9a E 70/ M70 E 95/ M95 W10a W10b E 95/ M95 W11a EI D 70/ M95 W12a c300/c225 mm DD 70/ M2x70 W13a c300/c225 mm

8 ASENNUS 8 Seinätyypit ja mitat puurunko Palosuojaus Äänieristys Rw [db] Seinän enimmäiskorkeus mm k450 k600 Paksuus mm Seinärakenne Rakennekoodi Mitat E 45/ M0 W14a EI E 45/ S45 W15a E 70/ S70 W16a E 95/ S95 W17a REI 30/EI E 70/ M0 W18a EI E 95/ S95 W19a REI 30/EI E 95/ M0 W20a REI 60/EI E 70/ S70 E 95/ S95 W21a W21b E 95/ S95 W22a EI D 70/ S95 W23a c300/c225 mm DD 70/ S140 W24a c300/c225 mm Selitykset (seinät): E 45/ M45: Yksinkertainen runko; 45 mm:n runko / 45 mm:n kisko; 9 mm:n Luja A 9 mm:n Luja A; mineraalivilla 45 mm; nro W1a E 45/ S45: Yksinkertainen runko; 45 mm:n runko / 45 mm:n kisko; 9+9 mm:n Luja A mm:n Luja A; kivivilla 45 mm; nro W15a D 70/ S95: Limittäisrungot; runkojen välinen etäisyys keskeltä keskelle k300/225 mm; 70 mm:n runko / 95 mm:n kisko; 9+9 mm:n Luja A 9+9 mm:n Luja A ; kivivilla 95 mm; nro W23a DD 70/ S140: Kaksinkertaiset rungot; runkojen välinen etäisyys keskeltä keskelle k300/225 mm; 70 mm:n rungot / 70 mm:n kisko; 9+9 mm:n Luja A 9+9 mm:n Luja A; kivivilla 140 mm; nro W24a Selitykset (muu): Puukiskot: 45xb mm;b = kiskon leveys (45, 70 tai 95 mm) Puurungot: 45xh mm,h = rungon korkeus (45, 70 tai 95 mm) M: Mineraalivilla lasivilla tai kivivilla HUOMAUTUS! EI 60:lle ja siitä ylöspäin vuorivillan vähimmäistiheys on 28 kg/m 3 W5a: 8 SP tarkoittaa 8 mm:n kosteiden tilojen levyä W24a: 10 mm:n vähimmäisetäisyys kiskojen välillä

9 ASENNUS 9 Ulkoseinä Rakenne Palonkestoluokitus Äänieristys, Rw Rakennuksen rakenne Mitat Ulkoseinä, Y1 EI Cembrit-julkisivulevy EPDM-nauhat 21x45 mm:n rima 4,5 mm:n Cembrit Windstopper Extreme 45x70 runko/rima k mm Cembrit Luja A c600 mm Ulkoseinä, Y2 REI 30/ EI Cembrit-julkisivulevy EPDM-nauhat 21x45 mm:n rima 4,5 mm:n tai 9 mm:n Cembrit Windstopper Extreme 45x95 runko/rima k600 mm 95 mm vuorivilla 30 kg/m 3 12 mm Cembrit Luja A c600 mm Roiloseinä Palosuojaus Äänieristys, Rw Maks. seinän korkeus Paksuus Seinärakenne Nro. EI * 12 1x12 mm Cembrit Luja A, teräsranka R70 maks. k600 mm SV 1a EI 30 / E * 24 2x12 mm Cembrit Luja A, teräsranka R70 maks. k600 mm SV 1b EI * 44 1x12 mm Cembrit Luja A, 20 mm kivivilla**, 1x12 mm Cembrit Luja A, teräsranka R70 maks. k600 mm Selitykset (seinät): Puuprofiilit: Täytettävä Tanskan insinööriyhdistyksen IDA:n laatimat määräykset Teräsprofiilit: Kuumasinkityt kylmävalssatut levyt standardin DS/EN 10327:2004 mukaisesti Räystäsrakenne Palosuojaus Paksuus Räystäiden rakenne Nro EI Ulkoseinä EI30 - EI60 2. Kattotuolit maks. k Puskuliitos tuulensuojaukseen + palokitti 4. 28X70 mm:n lautakoolaus maks. k x12mm Luja A ER 1a

10 ASENNUS 10 Alakatot Palosuojaus Äänieristys, Rw Seinärakenne Nro EI 30 / E60 28 Alakaton ripustin1x25mm k500 mm Toissijainen profiili FR 66/55 k1200 mm Ensisijainen profiili 20/25/70/25/20 k400 mm 2 x 12 mm Cembrit Luja A SC1 2x12 mm Parvekkeet, katot ja lattiat Palosuojaus Äänieristys, Rw Seinärakenne Nro REI Lankut 22 mm, Puupalkit 45 x170 k 600 mm, kivivilla 95 mm, Puupalkit 28 x 70 k450 mm 12 mm Cembrit Luja A F1 12 mm REI Lankut 20 mm, Puupalkit 48 x 148 k600 mm, puupalkit 20 mm k400 mm, 2 x 12 mm Cembrit Luja A F2 2x12 mm Katot Palosuojaus Äänieristys R w Seinärakenne Nro REI x 170 mm puupalkki k 600 mm, 170 mm kivivilla min. 28 kg/m 3, Höyrysulku, 28 x 70 puulankut 1 x 12 mm Cembrit Luja A C1 12 mm REI x 170 mm puupalkit k600 mm, 170 mm kivivilla min. 28 kg/m 3, Höyrysulku Hattuprofiili, teräs 25/80 maks. k450 mm, 2 x 12 mm Cembrit Luja A C2 2x12 mm

11 ASENNUS 11 Liitokset R w db R w db Liitos saumausmassalla seinän yhdellä puolella. Liitos saumausmassalla seinän molemmilla puolilla. Vierekkäisten seinien levyt uurretulla reunalla R w db R w >52 db Liitos saumausmassalla seinän molemmilla puolilla. Liitos viereistä seinää vasten rankojen kerroksessa R w db Liitos lattiaa, seinää ja kattoa vasten saumausmassalla seinän molemmilla puolilla.

12 ASENNUS 12 Johdanto äänieristykseen Suunnittelu perustuen ilmaäänieristyksen vaatimuksiin Kevyillä väliseinillä arvioidaan aina olevan heikommat äänieristysominaisuudet rakennuksissa kuin mitä laboratoriossa on mitattu. Ensisijaiset syyt ovat äänen eteneminen väliseinän ympäri sekä vaihtelut asennuksissa, esimerkiksi reunojen liitokset kaksinkertaisissa seinissä sekä vähäiset vuodot. Laboratoriossa ja kentällä mitattujen arvojen välinen ero on usein 4 7 db. Yleensä sivurakenteet ja liitokset tulisi mitoittaa ja toteuttaa niin, että äänen kokonaiseteneminen väliseinän ohi ei ylitä äänen etenemistä seinän läpi. Tähän perustuen voidaan käyttää sivujen 4-8 Rw-arvoja. Epäselvissä tilanteissa akustiikan asiantuntijan on arvioitava tilanne esimerkiksi standardin EN :2000 laskelmien ja SEBAS- TIAN-ohjelmiston avulla. Vastaavasti asiantuntija voi laskea muita yksittäisiä arvoja kuin Rw perustuen vähennysarvoon 1/3 oktaavia kohden. Yhdistetyn rakenteen, kuten ovellisen seinän, äänieristyksen laskelmat tulee tehdä EN :2000 mukaisesti, jotta saadaan mahdollisimman todenmukaiset arvot. Seuraavassa on joitakin tärkeitä ohjeita siihen, miten vältetään ei-toivottu äänen eteneminen. Väliseinien äänieristyksen suuren vaihtelun vuoksi kuten taulukoista sivuilla 4-8 käy ilmi, ohjeet eivät kata kaikkia tilanteita. Kaikki kevyet sivuseinät ja sisäkatot, valumuotti mukaan lukien, on erotettava väliseinästä. Sama koskee kelluvia lattioita. Kevyissä kattorakenteissa kattoparrujen suunnan täytyy olla väliseinän suunnassa, ellei käytetä erityistä joustavaa sisäkaton kannatusta. Raskaiden sivuseinien ja lattioiden äänieristyksen tulee vastata vähintään käytetyn kevyen väliseinän laboratorioarvoja. Väliseinän tulee olla tiivis (koskee pintoja, liitoksia ja läpivientejä). Vuotoja voi ilmetä esimerkiksi putkien läpivienneissä ja väliseinän kiinnityksessä rakennuksen raskaisiin osiin. Putkien läpiviennit jne. tiivistetään mineraalivillalla ja elastisella liitosten täyteaineella molemmin puolin. Sähköasennusten pistorasiat jne. kiinnitetään kultakin puolelta. Pistorasiat voidaan sijoittaa seinän molemmille puolille edellyttäen, että verhouksessa ei ole vuotoja. Viereisten rakennusosiin tulevien reunoihin sijoitetaan elastiset liitokset seinän molemmilla puolilla. Jos Rw-arvon vaatimus on alle 44 db, yhden puolen liitos riittää. Äänieristysvaatimukset Rakennuttaja tai viranomaiset ovat voineet asettaa vaatimuksia rakennuksen äänieristykselle. Ilmaäänieristyksen arvot on tärkeä määrittää rakenteiden suunnittelun yhteydessä, koska arvoja on vaikea ja kallista parantaa rakennusosan valmistumisen jälkeen. Putkien läpivientien osalta on huomioitava, että lämpöpatterit voivat välittää ilmaääntä huoneesta toiseen, jos patterit on yhdistetty lyhyillä, yhtenäisiällä putkilla. Äänen kulkeutuminen sellaisten ilmanvaihtokanavien tai ilmanottoaukkojen kautta, joissa ei ole asianmukaista äänieristystä, voi vähentää huoneiden äänieristystä huomattavasti. Äänen siirtymisen huoneesta toiseen riski on suurin samaan kanavaan liitettyjen tuloilmaventtiilien kautta. Lisäksi tehokkain äänensiirtymisen estäminen huoneistosta toiseen (rivi- ja paritalot) yläpohjatilan kautta on tehtävissä osastoivalla väliseinällä huoneistojen välille yläpohjatilaan, ja tämä osastoiva väliseinä on jatkuttava aina vesikaton alapintaan asti.

13 ASENNUS 13 Alusrakenne Cembrit Luja A on kiinnitettävä kuivaan ja tasaiseen alusrakenteeseen enimmäistukileveydellä k600 mm. Kiinnityskohtien välinen etäisyys saa olla enintään 400 mm. Levyjen kaikki pystyreunat tulee tukea rimojen avulla. Vaakasuorat reunat tulee aina tukea rangalla tai levymateriaalilla, johon kiinnitysruuvit voidaan kiinnittää. Cembrit Luja A -levyt kiinnitetään puskusaumoin. Jos seinärakenne koostuu useista kerroksista esim. lastulevyä Luja A-levyn alla, näillä tulisi olla sama leveys, 900 tai 1200 mm. Alusrakenteen levyt tulisi kiinnittää pystyasentoon valmistajan suositusten mukaisesti, ja eri kerrosten tulisi olla lomittain. Kerrosten lukumäärästä riippumatta maksimi rankajako k600 mm. Jos Luja A-levyjä on kaksi kerrosta, vaakasuorien liitosten tulee olla vähintään 150 mm lomittain. Puurimojen tulee olla höylättyä täysikanttista puuta mitoitettuna todellisen kuorman mukaisesti (vähintään 45x45 mm). Teräsrankojen tulee olla kylmävalssattua terästä standardin EN10327:2004 mukaisesti, vähimmäispaksuus 0,56 mm. Kuumasinkityksen paksuuden tulee olla vähintään 20 um (275 g/m 2 ). Akustinen eristys Hyvää äänieristystä varten alusrakenteeseen on kiinnitetty huopamateriaalia liitoskohdissa lattiaan, seiniin ja sisäkattoon. Äänieristystä voidaan parantaa tiivistämällä sisempien levyjen reunat kitillä tai silikonimassalla. Kaikki reunat on tuettava. Liitokset tulee lomittaa vähintään 300 mm useampien kerrosten osalta. Liitokset eivät saa olla samassa tasossa ovi- ja ikkuna-aukkojen kanssa. Usean kerroksen yhteydessä tämä koskee vain ulointa levyä. Pystyliitokset tulee tehdä samaan rimaan seinän molemmin puolin.

14 ASENNUS 14 Pintakäsittely Ennen maalausta Levyjen puhdistaminen pölystä on hyvin tärkeää, jotta maali kiinnittyy hyvin. Ruuvien kannat ja naarmut tulee tasoittaa ja viistetyt liitokset jätetään esiin. Levyjen täytyy olla kuivat ennen maalausta. Maalaus Cembrit Luja A voidaan maalata betonipinnoille soveltuvilla maaleilla, kuten lateksi- tai akryylipohjaisilla maaleilla. Öljy- ja alkydipohjaiset maalit, jotka eivät kestä emäksiä, eivät ole käyttökelpoisia Cembrit Luja A:n kanssa. Noudata maalin valmistajan ohjeita. Vedenkestävä pinta Likaa ja vettä kestävää pintaa varten suosittelemme, että Cembrit Luja A käsitellään silaani/siloksaanilla tai betonin kylästeellä. Viimeistelty pinta on läpinäkyvä ja matta, levyn luonnollisen värin mukainen. Ulkokäyttö Cembrit Luja A -levyjä voidaan käyttää ulkotiloissa sateelta suojatuissa paikoissa. Tällaisia kohteita ovat alakatot, lasitettujen parvekkeiden väliset seinät, parvekkeiden sisäkatot sekä varastosuojat. Tällöin tulee käyttää 12 mm paksuista Cembrit Luja A -levyä. Levyt voidaan maalata emäksiä kestävällä maalilla, joka on tarkoitettu betonipinnoille ulos. Hyväksi tunnettuja ratkaisuja ovat sokkelimaalit, kuten Tikkurila Yki. Maalaus tulee tehdä valmistajan ohjeiden mukaisesti.

15 ASENNUS 15 Asennus Puurunko Teräsranka Teräsranka Teräsranka Mitat 45 x x x 95 R 45/40 R 70/40 R 95/40 Materiaalin paksuus 0,56 mm SK 45/37 SK 70/37 SK 95/37 Materiaalin paksuus 0,56 mm FR 45 FR 70 FR 95 Materiaalin paksuus 1,2 mm Käyttö Pystyranka Pystykiskot Kiskot alakattojen ja lattioiden ja lattiapalkkien lähellä Tukikiskot oviaukoissa Kannatus / seinänkorkeudet Rimat Levykerroksia Seinän enimmäiskorkeus Puu 45x45 1 kerros 3000 m Teräs R45 1 kerros 3000 m Puu 45x70 1 kerros tai 2 kerrosta 4000 m Teräs R70 1 kerros tai 2 kerrosta 4000 m Kannatus- ja kiinnitysetäisyydet teräsrunko Runkokehikko: Teräskiskot kiinnitetään 400 mm välein materiaaliin sopivilla ruuveilla. 400 mm 600 mm Pystykiskot kiinnitetään kehikkoon erikoistyökalulla. k-arvo riippuu seinän rakenteesta. Kiinnitys Cembrit Luja A kiinnitetään ruuveilla (katso alla oleva taulukko). Esiporausta ei tarvita. Tavallisesti ruuvien kannat asetetaan levyn pinnan tasolle. Jos halutaan käyttää holkkikiinnitystä, ruuvikannat voidaan upottaa 1/2-1 mm. 200 mm 400 mm 12 mm 200 mm 300 mm 75 mm 100 mm 200 mm

16 ASENNUS 16 Levyjen pystysuuntainen sauma puu- ja teräsrangassa 12 mm 12 mm max. 600 mm Väliseinissä Luja A asennetaan aina siten, että seinän molemmilla puolilla olevat jatkokset tulevat saman rangan kohdalle. Ruuvietäisyydet Lattiajako Väliseinät ja sisäkatot Kannatetut reunat Etäisyys 200 mm max. 400 mm Välituet Nurkkaetäisyys pystysuunnassa Min. reunaetäisyys 300 mm 75 mm 12 mm 200 mm 75 mm 12 mm 300 mm Kiinnitys teräkseen maks. 1,2 mm Kiinnitys puuhun Kiinnitys puuhun Kiinnitys puuhun Levykerroksia Ruuvi Levykerroksia Ruuvi 12 mm Li-SW/S 4,2x25 12 mm Li-SW/S 4,2x35 Katto mm Li-SW/S 4,2x mm Li-SW/S 4,2x mm Li-SW/S 4,2x45 Kiinnitykset Cembrit Luja A -levyt ovat lujia ja kestäviä. Ne voivat siten kannattaa erilaisia sisustuksen osia, jotka edellyttäisivät tavallisesti vahviketta levyn takana. Jos vahvistuksia tarvitaan, voidaan käyttää kiinnikkeitä, vahvikemetallilevyjä tai vaneria. 1. Ilman vahvikkeita Tavallisia kalusteita, jotka eivät edellytä vahvikkeita, ovat esimerkiksi kaapit, hyllyt ja kahvat. Taulukossa on esimerkkejä kiinnityksistä ja kuormien mitoituksesta 9 mm paksuiselle levylle. (Käytä taulukon kg-arvoja N-arvojen sijasta. Kompakti muoto alla olevan kuvan mukaisesi kuin nykyisin käytössä oleva.) 2. Vahvikemetallilevyllä tai vanerilla Kun kuorma on edellä olevia suurempi, kiinnitykset tulee vahvistaa metalli- tai vanerilevyillä rimojen välissä. Esimerkkejä: painavat hyllyt ja pesualtaat. Kiinnitykset Maks. kuorma kg Pystysuunta 7,5 15 Maks. kuorma kg Veto 35 17, , Esimerkkejä Peilit, koukut, kevyet hyllyt Kaapit, kevyet hyllyt ja koukut 90 37,5

17 ASENNUS 17 Toimenpiteet Turvallisuus Turvatoimet tulee ottaa huomioon samalla tavoin kuin muidenkin rakennusmateriaalien yhteydessä, ja paikallisia lakeja ja määräyksiä tulee noudattaa. Cembrit Luja a -levyt eivät sisällä vaarallisia tai haitallisia aineita, eikä niistä irtoa terveydelle haitallisia höyryjä. Tällä hetkellä Cembrit Luja A -levyjen asennuksessa ei ole erityisvaatimuksia menetelmien tai työkalujen osalta. Leikkaaminen ja poraaminen tuottavat kuitenkin pölyä, jota vastaan on suojauduttava asianmukaisesti. Kuitusementtilevyistä tuleva pöly on mineraalipölyä, jolle pitkäaikainen altistuminen voi aiheuttaa keuhkosairauden. Leikkaaminen Mittaan leikkaaminen voidaan tehdä tavallisella hidaskäyntisellä (2000 r/min) pyörösahalla. Terävät reunat tehdään nopeakäyntisellä timanttiterällä. Pölynpoistoa on käytettävä. Paras tulos saadaan, kun levyt sahataan taustapuoli ylöspäin. Cembrit-sahanterä Halkaisija Ø160 Leveys mm 2,2 mm Reiän koko 20 mm Aukot ja suuret reiät voidaan tehdä pistosahalla, jossa on kovametalli-, bimetalli- tai timanttiterä. Vähintään 8 mm kokoinen reikä tulee porata sisänurkkaan levyn halkeamisen välttämiseksi. Pienet reiät voidaan tehdä käsipistosahalla. Rpm 4800 Vaihtoehtoisesti levyt voidaan uurtaa etupuolelta piirrottimella ja murtaa levy terävää reunaa vasten. Epätasaisuudet tulee poistaa ennen levyn kiinnittämistä. Aukot voidaan tehdä pistosahalla, jossa on kovametalli-, bimetalli- tai timanttiterä. Vähintään 8 mm kokoinen reikä tulee porata sisänurkkaan levyn halkeamisen välttämiseksi. Seinien kanavat putkia ja muita varten voidaan tehdä käsipistosahalla (timanttiterä tai HHS bimetalli).

18 ASENNUS 18 Käsittely ja varastointi Yleiset tiedot Käsittely ja varastointi Cembrit-levyjä on säilytettävä tasaisella ja kuivalla alustalla. Suojamuovi on vain kuljetuksen aikaista pölysuojausta varten ja muovi tulee irrottaa, kun levyt tulevat työmaalle. Sen jälkeen lavat tulee säilyttää katon alla pressulla peitettynä niin, että ilma pääsee kiertämään levyjen ympärillä. Levyt täytyy nostaa lavalta ylös eikä vetää niitä alemman levyn päällä. Muutoin pintaan tulee naarmuja ja vaurioita. Huom! Enintään 5 lavaa päällekkäin ja aina riittävän kantavan alustan päällä Kunnossapito Jos haluat lisätietoja Cembrit-levyistä, paikallinen Cembrit-edustaja auttaa mielellään. Vastuuvapauslauseke Tässä julkaisussa olevat ja muutoin Cembritin tuotteiden käyttäjille toimitetut tiedot perustuvat Cembritin yleiseen kokemukseen ja parhaaseen tietämykseen. Näiden tuotteiden osalta ei kuitenkaan anneta minkäänlaista nimenomaista tai oletettua takuuta johtuen Cembrit tietojen ja vaikutusmahdollisuuksien ulkopuolella olevista tekijöistä, joilla voi olla vaikutusta tuotteiden käyttöön. Cembritin toimintatapana on jatkuva parantaminen. Tästä syystä Cembrit pidättää oikeuden muuttaa spesifikaatioita koska tahansa ilman erillistä ilmoitusta. Värit ja pintarakenteet voivat vaihdella valon ja sääolosuhteiden mukaan. Tästä syystä sekä painoteknisistä rajoituksista johtuen tämän esitteen värit voivat vaihdella. Varmista, että käytössäsi on viimeisin versio tästä julkaisusta, tarkistamalla, että julkaisupäivämäärä vastaa verkkosivuiltamme osoitteesta ladattavissa olevan version päivämäärää. Jos olet epävarma asiasta, ota yhteyttä Cembritin paikalliseen edustajaan. Cembrit on johtavia toimijoita kuitusementtipohjaisissa rakennusmateriaaleissa, ja Euroopassa toiseksi suurin. Cembrit työllistää yli 1100 henkilöä 16 Euroopan maassa ja tarjoaa laajan valikoiman tuotteita ja ratkaisuja julkisivuihin, sisäverhoukseen sekä kattoihin. Cembritin pääkonttori on Tanskan Aalborgissa. Tuotantolaitokset sijaitsevat Suomessa, Tŝekin tasavallassa, Puolassa ja Unkarissa. Nämä tehtaat erikoistuvat kuitusementtipohjaisiin tuotteisiin ja tukeutuvat konsernin osaamiseen 80 vuoden kokemuksen pohjalta.

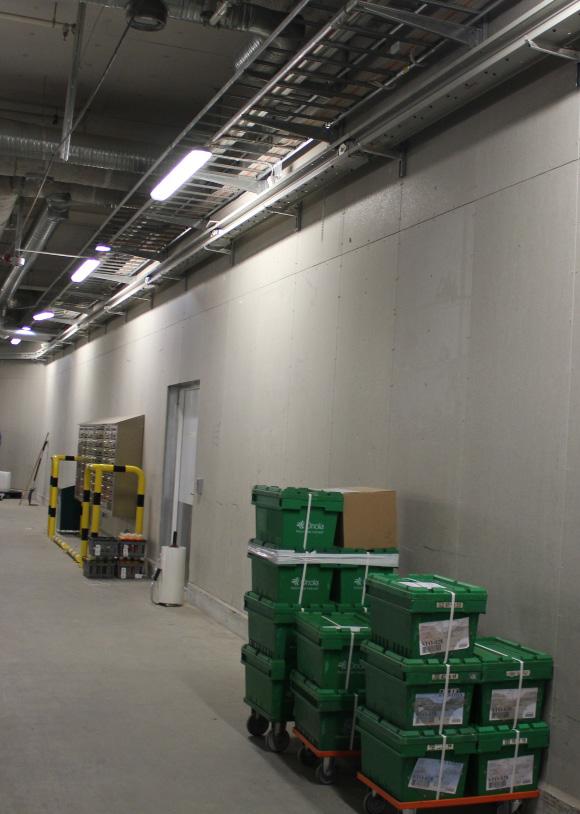

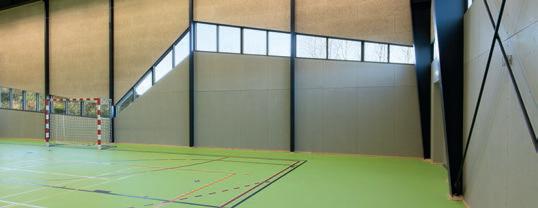

19 ASENNUS 19

20 HUHTIKUU Cembrit on yksi Euroopan johtavista monikäyttöisten kuitusementtisten rakennustuotteiden valmistajista. Cembrit-tuotteet ja -ratkaisut tarjoavat innostavia mahdollisuuksia suunnitella ja toteuttaa näyttäviä ja kestäviä rakennuksia jokapäiväistä elämää varten. Cembrit on kuitenkin paljon enemmän kuin pelkkiä tuotteita. Autamme myös monissa erilaisissa suunnittelu- ja rakennusprojekteissa tehden niistä tehokkaampia, innostavampia ja kustannustehokkaampia. Rakentaminen on meille myös ihmisten välisten suhteiden rakentamista. Yritämme työllämme tehdä sinun päivästäsi paremman, jotta voit oman työsi kautta luoda parempia päiviä muille. Tehdään tästä yhdessä ikimuistoinen päivä.
