1 Canalis jakelukiskojärjestelmä Keskeiset tuotteet Nopea asentaa Muuntojoustava Turvallinen

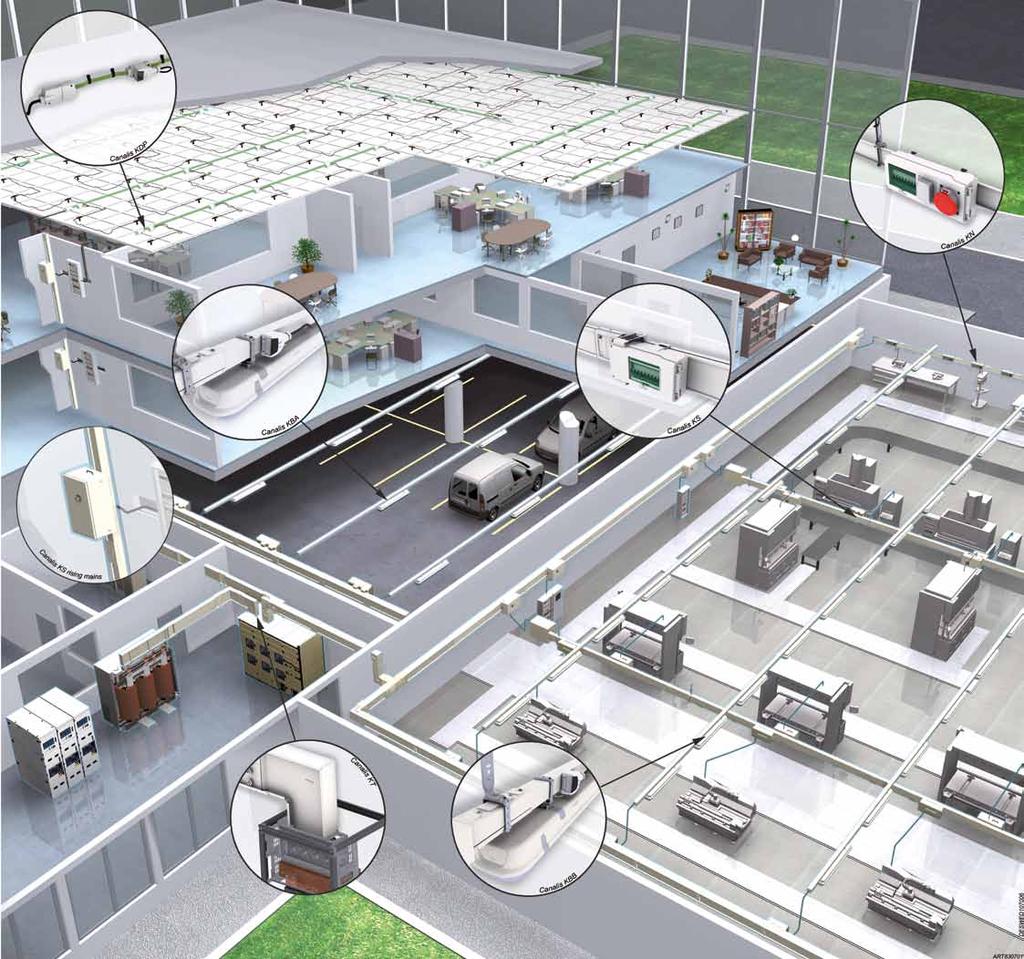

2 Jokaiseen sovellukseen oikeanlainen jakelukiskojärjestelmä KDP joustava kisko valaistukseen ja alle 20A sähkönjakeluun KBA- ja KBB-kisko valaistukseen ja 25A - 40A sähkönjakeluun. Valaisimien ripustus KN sähkönjakeluun 40A - 160A KS sähkön siirtoon ja jakeluun 100A A KT sähkön siirtoon ja jakeluun 800A A 2

3 3

4 Joustava, päivitettävä ratkaisu Kuormien siirto, lisäys, poisto Sähkönjakeluverkon laajennus Helposti purettavissa ja käytettävissä uudelleen Sähkönsyötön jatkuvuus ja turvallisuus Kuormien lisäys ja poisto, koneiden huollot, ilman jännitekatkoja Suojaus lähellä kuormaa, parempi selektiivisyys Tehdastestattu kokonaisuus Jännitteiset osat suojattu IPxxD Ympäristö Pienempi palokuorma Halogeenivapaa Pieni magneettinen säteily IP55- ja sprinkler hyväksyntä Optimoitu suunnittelu ja urakointi Sähköiset arvot eivät ole riippuvaisia kuormien paikoista Sähkönjakelu voidaan rakentaa tuntematta kuormien tarkkoja paikkoja Nopea asentaa, helppo käsitellä Jopa 50% lyhyempi asennusaika verrattuna perinteiseen kaapelointiin. Mekaanista asennusta, sähköasentaja vaaditaan vasta käyttöönottoon. Siisti, selkeä asennus Ammattimainen asennusjälki Selkeä rakenne Tilan säästö

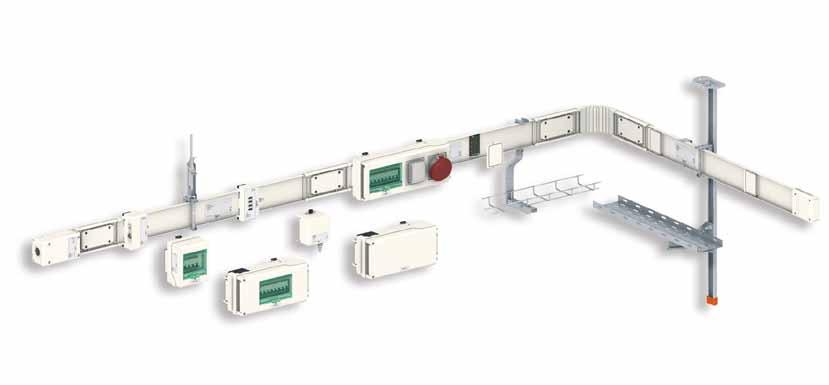

5 Rakenne Jakelukiskojärjestelmä koostuu neljästä osakokonaisuudesta 1. Kisko Siirto- tai jakelukiskot, osat suunnanmuutoksiin. 2. Syöttö- ja pääteosat Muuntaja- ja keskuspäät, syöttökotelot, kiskopäätteet. 3. Kiinnikkeet 4. Virranottimet Kuormien lisäys/poisto ei vaadi jännitteen poiskytkentää. Pistoke, voidaan irrottaa ja kytkeä kuormallisena. Virranotin, irrottaminen ja kytkentä tulee suorittaa ilman kuormaa. Ilman suojausta, johdonsuoja, katkaisija tai sulakesuojaus. 5

6 Kiskot valaisin- ja pistorasiajakeluun Aukeaman kiskoilla on helppo toteuttaa valaistuksen ja esim. pistorasiapylväiden syötöt. Canalis KDP - Joustava 20A jakelukisko 3-vaiheiset joustavat kiskot. Käyttöjännite 400V Tuotenimi Pakkaus Tuotekoodi Snro Paino (kg/m) Joustava kisko 3P 20A 24m virranottoväli 1,5m 24 m KDP20ED ,320 Joustava kisko 3P 20A 192m virranottoväli 1,5m 192 m KDP20ED ,320 Joustava kisko 3P 20A 24m virranottoväli 3m 24 m KDP20ED ,320 Joustava kisko 3P 20A 192m virranottoväli 3m 192 m KDP20ED ,320 Syöttö- ja pääteosat 1 kpl KDP20ABG ,120 Kiinnike lankahyllyyn 100 kpl KDPZF ,006 Kaapelikelan sivulevyt pari KDPZF ,200 Saatavana myös 1-vaiheisena sekä muilla virranottoväleillä. KDP lankahyllyssä Canalis KBA 25A ja 40A jakelukiskot Valkoinen RAL9003 KBA 40DF420W KBA 40ABG4W KBA 25ABG4W 3-vaiheiset kiskot, suorakaide, kiinnitysväli 3m. Käyttöjännite 400V. Optio T, kiskossa 2-napainen ohjauspiiri esim. Dalille. Umax 50V. T lisätään koodiin ennen W:tä. Tuotenimi Pakkaus Tuotekoodi Snro Paino (kg/m) Virtakisko 3P 25A 3m valkoinen 2 virranottoa 6 kpl KBA25ED4302W ,400 Virtakisko 3P 25A 3m valkoinen 3 virranottoa 6 kpl KBA25ED4303W ,600 Virtakisko 3P 25A 3m valkoinen 5 virranottoa 6 kpl KBA25ED4305W ,600 Virtakisko 3P 25A 2m valkoinen 2 virranottoa 6 kpl KBA25ED4202W ,900 Virtakisko 3P 40A 3m valkoinen 3 virranottoa 6 kpl KBA40ED4303W ,100 Virtakisko 3P 40A 3m valkoinen 5 virranottoa 6 kpl KBA40ED4305W ,100 Virtakisko 3P 40A 2m valkoinen 3 virranottoa 6 kpl KBA40ED4203W ,900 Joustava kisko 2m valkoinen esteiden kiertoon 1 kpl KBA40DF420W ,105 Syöttö- ja pääte 3P 25A vasen 1 kpl KBA25ABG4W ,200 Syöttö- ja pääte 3P 25A tai 40A vasen 1 kpl KBA40ABG4W ,400 Syöttö- ja pääte 3P 25A tai 40A oikea 1 kpl KBA40ABD4W ,500 Yleiskiinnike max. kuorma 60kg 10 kpl KBA40ZFU ,050 Jousikiinnike M6 kierretankoon max. kuorma 50kg 10 kpl KBA40ZFPU ,100 Myös 1-vaiheisena sekä muilla virranottoväleillä. 6

7 KBA 40ZFPU Canalis KBB 25A ja 40A jakelukiskot Valkoinen RAL vaiheiset kiskot, yksi tai kaksi piiriä, neliö, kiinnitysväli 5m. Käyttöjännite 400V. 2-piirisissä virranottopaikat molemmin puolin kiskoa. Optio T, kiskossa 2-napainen ohjauspiiri esim. Dalille. Umax 50V Tuotenimi Pakkaus Tuotekoodi Snro Paino (kg/m) Jakelukisko 3P 25A 3m 3 virranottoa 6 kpl KBB25ED4303W ,600 valkoinen Jakelukisko 3P 40A 3m 3 virranottoa 6 kpl KBB40ED4303W ,100 valkoinen Jakelukisko 3P 40A 2m 3 virranottoa 6 kpl KBA40ED4203W ,900 valkoinen Syöttö- ja pääte 3P 25A tai 40A vasen 1 kpl KBB40ABG4W ,400 Syöttö- ja pääte 3P 25A tai 40A oikea 1 kpl KBB40ABD4W ,500 Jakelukisko 3P 25A 3m valkoinen Jakelukisko 3P 40A 3m valkoinen Jakelukisko 3P 40A 2m valkoinen 2x3P 3+2 virranottoa 2x3P 3+2 virranottoa 2x3P 2+1 virranottoa 6 kpl KBB25ED44305W ,800 6 kpl KBB40ED44305W ,100 6 kpl KBB40ED44203W ,800 Syöttö- ja pääte 3P 25A tai 40A 1 kpl KBB40ABG44W ,400 Joustava kisko 2m valkoinen esteiden kiertoon 1 kpl KBB40DF420W ,900 Joustava kisko 2m valkoinen esteiden kiertoon 1 kpl KBB40DF4420W ,900 Yleiskiinnike max. kuorma 60kg 10 kpl KBB40ZFU ,050 Jousikiinnike M6 kierretankoon max. kuorma 50kg 10 kpl KBB40ZFPU ,160 Saatavana myös 1-vaiheisena sekä muilla virranottoväleillä. KBA 40ZFU KBB virtapiiri vaihtoehdot KBC 10DCS101 KBC 10DCS201 KDP, KBA ja KBB 10A ja 16A virtapistokkeet Tuotenimi Pakkaus Tuotekoodi Snro Paino (kg/m) Virtapistoke 10A L+N+PE L1+N kiinteä, 10 kpl KBC10DCS ,100 johto 0,8m Virtapistoke 10A L+N+PE L2+N kiinteä, 10 kpl KBC10DCS ,100 johto 0,8m Virtapistoke 10A L+N+PE L3+N kiinteä, 10 kpl KBC10DCS ,100 johto 0,8m Virtapistoke 10A L+N+PE vaihevalinta 10 kpl KBC10DCB ,065 Virtapistoke 10A 3L+N+PE vaihevalinta 10 kpl KBC10DCB ,065 Virtapistoke 16A L+N+PE vaihevalinta 10 kpl KBC16DCB ,090 Virtapistoke 16A 3L+N+PE vaihevalinta 10 kpl KBC16DCB ,090 Ohjaus lisäosa virranottimeen vain 16A virranottimiin 1 kpl KBC16ZT ,010 KBC 10DCS301 KBC 10DCB20 KBC 16DCB2 KBC 16DC 40 7

8 Canalis KN sähkönjakeluun 40A - 160A Valkoinen RAL 9001 Vakiopituus 3m, saatavana myös 2m. Neljä nimellisvirtaa: 40A, 63A, 100A ja 160A. Käyttöjännite 500V. Suositeltava kiinnitysväli max.3m. Kisko varustettuna kolmella väyläjohtimella, korvataan koodin A T:llä, esim. KNT63AB4. EI KOSKE 160A kiskoa. KNB 160ZF1 Tuotenimi Pakkaus Tuotekoodi Snro Paino (kg/m) Jakelukisko 40A 3m 3 virranottoa 1 kpl KNA40ED ,600 Jakelukisko 40A 3m 6 virranottoa 1 kpl KNA40ED ,600 Jakelukisko 63A 3m 3 virranottoa 1 kpl KNA63ED ,700 Jakelukisko 63A 3m 6 virranottoa 1 kpl KNA63ED ,700 Jakelukisko 100A 3m 3 virranottoa 1 kpl KNA100ED ,700 Jakelukisko 100A 3m 6 virranottoa 1 kpl KNA100ED ,700 Jakelukisko 160A 3m 3 virranottoa 1 kpl KNA160ED ,300 Jakelukisko 160A 3m 6 virranottoa 1 kpl KNA160ED ,300 Syöttökotelo ja pääte 63A 40A ja 63A 1 kpl KNA63AB ,580 Syöttökotelo ja pääte 100A 1 kpl KNA100AB ,120 Syöttökotelo ja pääte 160A 1 kpl KNA160AB ,800 Joustava kisko 63A 1m esteiden kiertoon 1 kpl KNA63DF ,100 Joustava kisko 100A 1m esteiden kiertoon 1 kpl KNA100DF ,300 Joustava kisko 160A 1m esteiden kiertoon 1 kpl KNA160DF ,500 Yleiskiinnike max. kuorma 80kg 10 kpl KNB160ZF ,126 KNB AB4 KNA DL4 KNA DF410 8

9 Virranottimet KN-kiskolle 63A asti Tyhjät virranottimet moduuliaukoilla 5, 8 tai 12 moduulia sekä moduuliaukolla kahdelle pistorasialle (8 moduulia). Voidaan varustaa esim. johdonsuojilla, vikavirroilla tai energiamittarilla. Tarjolla myös laaja valikoima valmiita virranottimia. Esim KNB32CP varustettuna vikavirralla, johdonsuojilla sekä 16A voimapistorasialla ja 2-osaisella schukolla. Valitse valmis tai tee tyhjään koteloon haluttu kokoonpano. Kotelon maksimivirta tulee huomioida. Pistorasiavirranottimessa 90x100mm aukot joihin sopii PK Pratika -sarjan pistorasiat. Tarjolla myös peitelevy ja sovite 65x85mm aukolle. KNB 32CM55 Tuotenimi Pakkaus Tuotekoodi Snro Paino (kg/m) Virranotin 32A 5 modulia tyhjä 1 kpl KNB32CM ,600 Virranotin 63A 8 modulia tyhjä 1 kpl KNB63SM ,400 Virranotin 63A 12 modulia tyhjä 1 kpl KNB63SM ,700 Ohjaus lisäosa virranottimeen 1 kpl KNT63ZT ,035 Virranotin kahdelle pistorasialle tyhjä, max 32A 1 kpl KNB32CP ,700 Voimapistorasia 32A IP67 vino 90x100 1 kpl PKY32F ,270 Voimapistorasia 16A IP67 vino 90x100 1 kpl PKY16F ,200 Schuko pistorasia 10/16A 65x85 1 kpl Peitelevy 1 kpl ,040 Sovite 1 kpl ,030 Esimerkkejä valmiista virranottimista Virranotin 3P 10A VVS kalustettu 1 kpl KNB63SM48A10RSE Virranotin 3P 16A VVS kalustettu 1 kpl KNB63SM48A16RSE Virranotin 3P 20A VVS kalustettu 1 kpl KNB63SM48A20RSE Virranotin 3P 25A VVS kalustettu 1 kpl KNB63SM48A25RSE Virranotin 3P 32A VVS kalustettu 1 kpl KNB63SM48A32RSE Virranotin 3P 40A VVS kalustettu 1 kpl KNB63SM48A40RSE Virranotin 3P 50A VVS kalustettu 1 kpl KNB63SM48A50RSE Virranotin 3P 63A VVS kalustettu 1 kpl KNB63SM48A63RSE KNT 63ZT1 KNB32CP KNB 63SM4 9

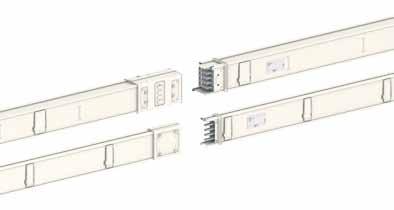

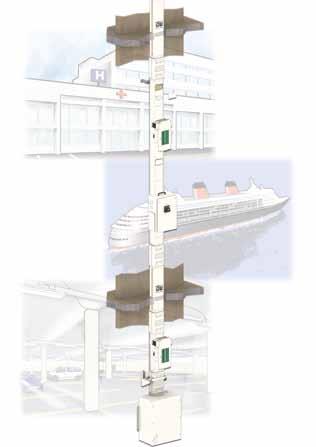

10 Canalis KS sähkönsiirtoon ja -jakeluun 100A A Valkoinen RAL9001 Kaksi kokoa, kahdeksan nimellisvirtaa. Vakiopituudet 3m ja 5m. Virranottopaikat molemmin puolin kiskoa metrin välein per puoli. Muut pituudet 1,5 ja 2m sekä määrämittainen kisko 500mm mm. Nousuihin omat kiskot joissa virranotinpaikat vain toisella puolella. Vakiopituudet kerroskorkeuden mukaan 2m tai 2,5m, 3 tai 4 virranottoa. Kiskolla voidaan lähteä suoraan keskuksesta tai syöttää kaapelilla päästä tai keskeltä. Tarjolla myös syöttökotelo katkaisijasuojauksella. KSA A KSA A Yleiskiinnike 100A päätysyöttö Keskuspää Keskisyöttökotelo Sprinkler-sarja KSA Kiskon tyyppi KSA100 4 KSA160 4,5 KSA250 5 KSA400 7 KSA KSA KSA KSA Keskimääräinen paino kg/m

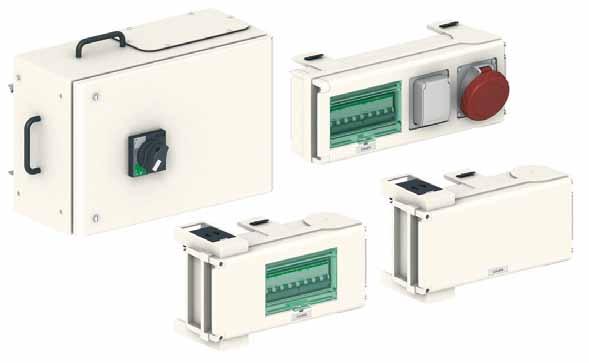

11 Vakiomittaisten kiskojen lisäksi määrämittaiset kiskot ilman virranottopaikkoja mitat 500mm mm. Suunnanmuutoksiin vakiokulmat, haaroitukseen T- ja X-haarat. Vakiokulmien lisäksi tarjolla mittojen mukaiset kulmat ja monikulmat. Kulmiin määriteltävissä pituudet sekä kulma , monikulmiin pituudet. Palo-osastoinnin läpivientiin määrämittainen kisko mm, varustettuna 120 minuutin palokatkolla. Lisäämällä sprinkler-sarja kiskon liitoskohtiin saavutetaan sprinkleritestin vaatima tiiveys. Käyttöjännite 690V. Suositeltava kiinnitysväli max.3m. Pystykulma T-haara Vaakakulma Tyhjät virranottimet moduuliaukoilla 5, 8, 12 tai 24 moduulia sekä moduuliaukolla kahdelle pistorasialle (8 moduulia). Voidaan varustaa esim. johdonsuojilla, vikavirroilla tai energiamittarilla. Virranottimet 400A asti kompaktikatkaisijoilla tai varokealustoilla. Tarjolla myös laaja valikoima valmiita virranottimia. Varustettuna esim. vikavirralla ja/tai johdonsuojilla sekä voimapistorasialla ja schukolla. Valitse valmis tai tee tyhjään koteloon haluttu kokoonpano. Kotelon maksimivirta tulee huomioida. Pistorasiavirranottimessa 90x100mm aukot joihin sopii PK -Pratika sarjan pistorasiat. Tarjolla myös peitelevy ja sovite 65x85mm aukolle. 11

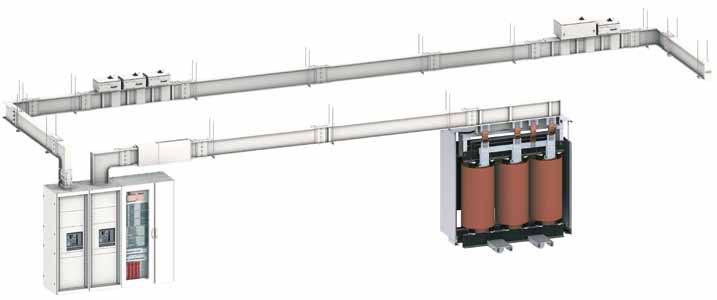

12 Canalis KT sähkönsiirtoon ja -jakeluun 800A A Valkoinen RAL9001 KTA alumiinijohtimin A, KTC kuparijohtimin A. Molemmissa kahdeksan nimellisvirtaa ja kokoa. Soveltuu niin kiskosillaksi kuin vaaka- ja pystyjakeluun. Kompaktin rakenteensa ansiosta KT-kiskoilla on suuri oikosulkukestoisuus eikä se tarvitse erillistä palokatkoa. Kolme napaisuutta 3L+PE, 3L+N+PE sekä 3L+N+PER jolloin kotelon lisäksi on PE:nä kuparijohdin. KTA Keskimääraiset painot kg/m KTA0800 KTA1000 KTA1250 KTA1600 KTA2000 KTA2500 KTA3200 KTA4000 KTA 3L + PE KTA 3L + N + PE KTA 3L + N + PER

13 Kiskoja on kolmea eri rakennetta, sähkön siirtoon ET ilman virranottoja, jakeluun ED kolmella virranotolla max 400A sekä EB kahdella virranotolla 1250A asti. Kaikilla vakiopituudet 2m ja 4m. ET lisäksi määrämittaisena 500mm mm. Suunnanmuutoksiin vakiokulmien ja Z-kulmien lisäksi määrämittaiset osat joissa haarojen pituudet tai kulma määrättävissä. Liityntöihin keskus- ja muuntajapäät vakiomitoilla tai määriteltävillä vaiheväleillä. Virranottimet 400A asti ED-kiskoon samat kuin KS:llä. Virranottimet 400A A EB-kiskoon katkaisijoilla tai varokealustoilla. KT- ja usein myös KS-kiskot mitoitetaan rakennekuvien mukaan. 13

14 Prefabricated busbar trunking Catalogue 2012 Low voltage Catalogue 2011 Low voltage Aluminium Catalogue 2011 Copper Catalogue 2011 Luettelot: DEBU022EN Canalis A Sisältää tiedot seuraaville tuotteille: KDP, KBA, KBB, KNA, KSA Low Voltage Canalis 20 to 1000 A Canalis KS DEBU026EN Canalis KS A Sisältää tiedot seuraaville tuotteille: KSA DEBU021EN Canalis KTA A Sisältää tiedot seuraaville tuotteille: KTA Canalis KTA A Busbar trunking systems Low voltage Canalis KTC A Busbar trunking systems DEBU024EN Canalis KTC A Sisältää tiedot seuraaville tuotteille: KTC E Schneider Electric Finland Oy Sokerilinnantie 11 C Espoo Schneider Electric BCANALIS13TUOTEFI.
