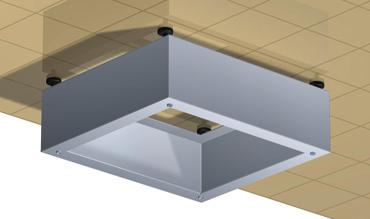

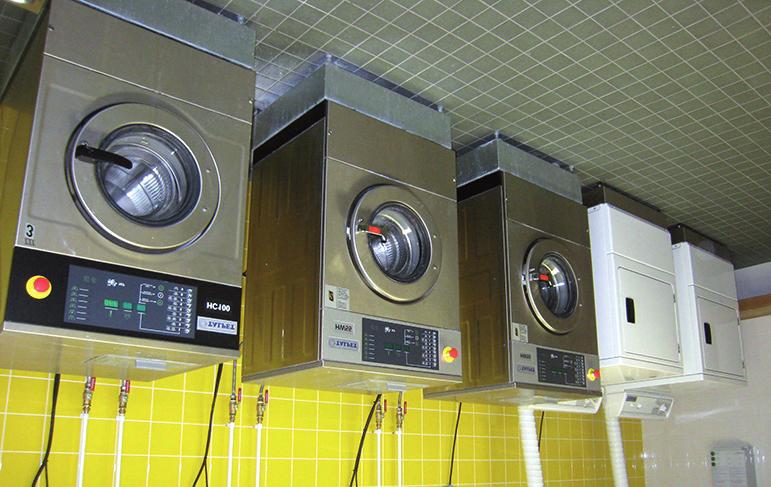

1 RT tuotetieto RT CAD/BIM tuotetieto huhtikuu 20 korvaa RT X5/646 () RT Talo Talo 0 X5 SfB Talpetpesulakoneet Talpetkuivaushuoneet Talopesulat Oy TUOTEVALIKOIMA Talpettuotevalikoima sisältää kaikki nykyaikaisessa kiinteistö ja laitospesulassa tarvittavat koneet, laitteet ja varusteet. Talopesulat Oy antaa mielellään lisätietoja tuotteistaan. KÄYTTÖKOHTEET Kaikki Talpetkoneet ja laitteet ovat kestävärakenteisia ja käyttäjäystävällisiä. Ne soveltuvat erikokoisiin taloyhtiöihin, hotelleihin, sairaaloihin ja laitospesuloihin. VALMISTUS Pyykinpesukoneita lukuun ottamatta lähes kaikki Talpetpesulakoneet on valmistettu Suomessa. PESULATILOJEN SUUNNITTELU Alustava kartoitus Jokainen pesulahanke suunnitellaan kohteen tarpeiden pohjalta. Tässä esitettyjä malliratkaisuja voidaan käyttää kartoituksen, mitoituksen ja suunnittelun pohjana. Pesukoneiden ja kuivausrumpujen asennus Pesukoneet ja kuivausruut voidaan asentaa suoraan lattiapinnalle, vakiovalmisteiselle jalustalle (TJ) tai valetulle korokkeelle. Vakiovalmisteisen jalustan tai oikein mitoitetun valetun korokkeen avulla koneet asettuvat sopivalle työskentelykorkeudelle, suojaan roiskevedeltä ja pesukoneiden vedenpoisto on helppo järjestää. Valukoroke suositellaan mitoitetuksi noin koneiden äärimittoja suureaksi ja korokkeen korkeudeksi noin Pesukoneelle Talpet HW 60 on saatavana jalustan (TJ) lisäksi avojalusta (TAJ) ja jalustaallas (TJVPA), jossa irrotettava nukkaritilällä varustettu vedenpoistoallas on sijoitettu jalustan sisälle. Koneiden taakse ja väliin jäävä tila Pesukoneiden ja kuivausrumpujen taakse suositellaan jätettäväksi tilaa vähintään 400 ja koneiden väliin vähintään 0. Koneiden taakse pitää kuitenkin jäädä esteetön pääsy. Vesiliitännät ja vedenpoisto Pesukoneiden vesiliitäntöjä varten asennetaan seinälle koneiden taakse ulkokierteellä varustetut liitännät koneen mallista riippuen kylmälle ja lämpimälle tai pelkälle kylmälle vedelle. Vesisulut sijoitetaan käyttäjäystävälliseen paikkaan. Käytettäessä vakiovalmisteista jalustaa (TJ) poistovesi johdetaan koneen taakse tai viereen sijoitettavan nukkaritilällä varustetun vedenpoistoaltaan (TVPA) kautta lattiakaivoon. Asennettaessa pesukoneet valetulle korokkeelle voidaan poistovedet johtaa lattikaivoon valuun tehdyn kourun kautta. Kondensoivien kuivausrumpujen kondenssivedet voidaan yleensä helposti johtaa pesukoneen vedenpoistoaltaaseen tai suoraan lattiakaivoon. Ilmanvaihto Suomen rakentamismääräyskokoelman mukaisesti pesulan ilmanvaihdon ohjearvo on dm /s/m 2. Kuivaushuoneen ilmanvaihdon ohjearvo on 2 dm /s/m 2, jota voidaan pienentää käytettäessä lämpöpumppuperiaatteella toimivaa kuivauskonetta, esimerkiksi Talpet Sahara Eko. Poistohormiin liitettävien kuivausrumpujen ja kuivauskaappien ilmamäärät tulee huomioida tilan ilmanvaihdon suunnittelussa. Poistohormiin liitettäviä malleja suositellaan käytettäväksi kondensoivien mallien sijaan erityisesti kohteissa, joissa koneet tulevat jatkuvaan laitoskäyttöön. Kondensoivat kuivausruut toimivat lämpöpumppuperiaatteella (LP) tai ilmakondensioperiaatteella (C), eikä niitä liitetä poistohormiin. Kondenssivesi johdetaan lattikaivoon. Lämpöpumppuperiaatteella (LP) toimivat kuivausruut voivat aiheuttaa lievää lämpökuormaa pesulatilaan, erityisesti mikäli samaan tilaan on sijoitettu useita lämpöpumppuperiaatteella toimivia laitteita. Ilmakondensioperiaatteella (C) toimivat mallit edellyttävät aina tehostetun ilmanvaihdon. Ääneneristys Talpetpesulakoneet ovat käyntiääneltään hiljaisia, mutta kiinteärumpuisia pesukoneita (IAsarja) käytettäessä on huolehdittava lattian ja koneiden alustan ääneneristyksestä runkorakenteesta. Porraspesula pieniin kiinteistöihin, joissa on..20 asuntoa tai isoan kiinteistön porraskohtaiseksi pesulaksi Porraspesula n.,5 m n. m n. 2,5 m. Talpet CW 0 pesukone ja TJ CW 0 jalusta 2. TVPAvedenpoistoallas. Talpet KR 2000 MP LP kuivausrumpu ja TJ KR 2000 jalusta 4. Talpet KM 0/00 kylmämankeli tai Talpet RI 00 lämpömankeli TPA käsinpesuallas ja RTvalutusritilä 6. TTP 000 työpöytä. TKVkuljetusvaunu. TLVlakanavedin. Talpet Sahara Eko pyykinkuivauskone 0. TOKohjauskeskus (lisävaruste, ei välttämätön). TRS S ripustussarja Lisäksi maksu ja/tai varausjärjestelmä tai vaihtoehtoisesti varaustaulu + varaustaulun lukot. SR/Grano Oy/Rakennustieto Oy Rakennustietosäätiö RTS 20 Tämän kortin asiatiedoista vastaa toimeksiantaja.

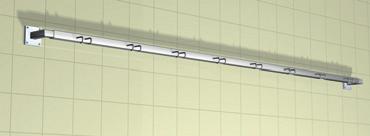

2 RT 00 tuotetieto 2 Talopesula keskikokoisiin kiinteistöihin, joissa on..40 asuntoa. Talpet CW 0 pesukone (2 kpl) ja TJ CW 0 jalusta (2 kpl) 2. TVPA pitkä vedenpoistoallas. Talpet KR 2000 MP LP kuivausrumpu ja TJ KR 2000 jalusta 4. Talpet KM 0/00 kylmämankeli tai Talpet RI 00 lämpömankeli TPA yksiosainen käsinpesuallas ja RTvalutusritilä 6. TMPAmatonpesuallas ja TVTvalutusteline. TTP 200 työpöytä. TKVkuljetusvaunu (2 kpl). TLVlakanavedin 0. Talpet Sahara Eko pyykinkuivauskone. TOKohjauskeskus (lisävaruste, ei välttämätön) 2. TRS 000 4S ripustussarja. TMKT 000 2K matonkuivaustanko 6 5 Lisäksi maksu ja/tai varausjärjestelmä tai vaihtoehtoisesti varaustaulu + varaustaulun lukot Talopesula Korttelipesula n. 4 m n. 6 m n.,5 m n. m n.,5 m n. m Korttelipesula suuriin kiinteistöihin, joissa on yli 40 asuntoa. Talpet IY 65 pesukone ja TJ IY 65 jalusta 2. Talpet IY 0 pesukone ja TJ IY 0 jalusta. Talpet IY 05 pesukone ja TJ IY 05 jalusta 4. TVPAvedenpoistoallas TVPA pitkä vedenpoistoallas 6. Talpet DR 220 ECO kuivausrumpu (huom! poistohormiliitäntä) tai Talpet KR 2000 MP LP kuivausrumpu (kondensoiva, lämpöpumppuperiaate) ja TJ KR 2000 jalusta. Talpet TS 200 LP kuivauskaappi (huom! kuivakaivo). Talpet I 2500 lämpömankeli. TPAP 000 RST V pesuallaspöytä 0. TMPAmatonpesuallas ja TVTvalutusteline. TTP 500 työpöytä 2. TKV kuljetusvaunu ( kpl). TLVlakanavedin 0 4. Talpet Sahara Eko pyykinkuivauskone TOKohjauskeskus (lisävaruste, ei välttämätön) 6. TRS 000 4S ripustussarja. TMKT 000 2K matonkuivaustanko Lisäksi maksu ja/tai varausjärjestelmä tai vaihtoehtoisesti varaustaulu + varaustaulun lukot. 6 SR/Grano Oy/Rakennustieto Oy Rakennustietosäätiö RTS 20 Tämän kortin asiatiedoista vastaa toimeksiantaja.

3 RT 00 tuotetieto Kortteli ja mattopesula suuriin kiinteistöihin, joissa tarvitaan mahdollisuus myös mattojen pesuun. Talpet IY 65 pesukone ja TJ IY 65 jalusta 2. Talpet IY 0 pesukone ja TJ IY 0 jalusta. Talpet IY05 pesukone jatjiy05 jalusta 4. Talpet IA 0 matonpesukone ja TJ IA 0 jalusta TVPA pitkä vedenpoistoallas (2 kpl) 6. Talpet DR 220 ECO kuivausrumpu (huom! poistohormiliitäntä). Talpet TS 200 LP kuivauskaappi (huom! kuivakaivo). Talpet I 2500 lämpömankeli. TPAP 200 O pesuallaspöytä 0. TTP 650 työpöytä. TKVkuljetusvaunu (2 kpl) 2. TLVlakanavedin. TPJryhmä (pöytä + 4 tuolia) 4. Talpet Sahara Eko pyykinkuivauskone TOKohjauskeskus (lisävaruste, ei välttämätön) 6. TRS 000 4S ripustussarja. TMKT 000 2K matonkuivaustanko. TMPA 500 RST matonpesuallas ja TMKTmattotanko Lisäksi maksu ja/tai varausjärjestelmä tai vaihtoehtoisesti varaustaulu + varaustaulun lukot. Kortteli ja mattopesula Huom! Kiinteärumpuisia (IAsarjan) koneita käytettäessä on huolehdittava lattian tai koneiden alustan ääneneristyksestä runkorakenteesta. Lasten päiväkoti n. m TPA +RT HW 60 TS 200 LP P RI 00 TTP 000 KR 0 C... n.,5 m n. m. TPA yksiosainen käsinpesuallas + RTvalutusritilä 2. Talpet HW 60 pesukone + Talpet KR 0 C kuivausrumpu tai Talpet KR 0 LP kuivausrumpu tai Talpet KR 0 kuivausrumpu (huom. hormiliitäntä). Talpet TS 200 LP P kuivauskaappi (päiväkotisisustus P) 4. Talpet RI 00 lämpömankeli TTP 000 työpöytä Siivouskeskus Vaihtoehto A Vaihtoehto B Vaihtoehto A. Talpet HW 60 Moppi pesukone voidaan varustaa jalustalla TJ HW 60 tai jalustaaltaalla TJVPA HW Talpet TS 600 RST kuivauskaappi. TPAP 000 L RST pesuallaspöytä Vaihtoehto B 4. Talpet HW 60 Moppi pesukone voidaan varustaa jalustalla TJ HW 60 tai jalustaaltaalla TJVPA HW 60 Talpet KR 0 C kuivausrumpu tai HW 60 TS 600 RST TPAP 000 L RST HW 60 KR 0 C Talpet KR 0 LP kuivausrumpu tai Talpet KR 0 kuivausrumpu (huom. hormiliitäntä) SR/Grano Oy/Rakennustieto Oy Rakennustietosäätiö RTS 20 Tämän kortin asiatiedoista vastaa toimeksiantaja.

4 RT 00 tuotetieto 4 Pyykinkuivaushuone Kuivaushuoneeseen asennetaan kuivauskone, esim. Talpet Sahara Eko, joka liitetään sähköverkkoon ja viemäriin. Kuivauskone imee ilmasta kosteuden ja palauttaa lämpimän ja kuivan ilman huonetilaan. Talpetkuivauskoneet Kotimaiset Talpetkuivauskoneet toimivat lämpöpumppuperiaatteella, joka on energiataloudellisin ja nopea tapa poistaa ilmasta kosteutta. Kuivaushuoneeseen ripustetuista pyykeistä haihtuva kosteus sitoutuu nopeasti kuivauskoneen puhaltamaan kuivaan ja lämpimään ilmaan. Näin syntynyt kostea läin ilma imetään takaisin kuivauskoneeseen, joka tiivistää kosteuden vedeksi. Energiaa säästäen kuiva ja kuivausprosessissa uudelleen läinnyt ilma puhalletaan takaisin pyykkiin. Optimaalisesti suunnatut kuivauskoneen eteen, sivuille ja päälikanteen sijoitetut puhallus ja imuaukot sekä tehokas puhallin takaavat tasaisen ilmankierron ja pyykin kuivumisen koko huoneessa. Suurian mahdollisen kuivaustehon aikaansaamiseksi suositellaan kuivaushuoneen varustamista ripustussarjalla TRS. Kuivauskoneen sijoittaminen Kuivauskone sijoitetaan kuivaushuoneeseen siten, että se puhaltaa pyykkinarujen suuntaisesti. Yleensä kuivauskoneen optimaalinen paikka on keskellä huoneen lyhyeällä seinällä, jolloin pyykkinarut ovat siis huoneen pideän seinän suuntaisesti. Käytön helpottamiseksi kuivauskone voidaan varustaa ohjauskeskuksella TOK, joka sijoitetaan oven viereen. Suurissa ja hankalan muotoisissa huoneissa voidaan ilmankiertoa parantaa lisätuulettimella, joka asennetaan konetta vastapäätä olevalle seinälle pyykkinarujen yläpuolelle. Ohjaus Kuivauskoneissa on vakiona ajastinohjaus, mutta ne voidaan varustaa myös kuivaushuoneen ilmankosteuteen perustuvalla jäännöskosteusohjauksella. Sekä ajastin että jäännöskosteusohjausta käytettäessä voidaan kuivaushuone varustaa erillisellä oven viereen asennettavalla ohjauskeskuksella TOK. Kuivauskoneisiin voidaan myös kytkeä kolikkorahastin TKR Euro tai puhelinrahastin Talpet Santra. Kondenssiveden poisto Kondenssivesi johdetaan lattiakaivoon, joka tulee sijoittaa kuivauskoneen välittömään läheisyyteen. Johdettaessa kondenssivesi kauempana sijaitsevaan lattiakaivoon, tulee varmistua poistoputken riittävästä kaadosta (lähtökorkeus kuivauskoneesta Sahara Eko 50 ja Eko 000/ ). Tarvittaessa esim. saneerauskohteissa poistoputki voidaan vetää myös katon kautta käyttämällä kondenssivesipumppua TKVP. Mitoitus. Talpet Sahara Eko kuivauskone 2. Kuivakaivo kuivauskoneen alla tai vieressä Kuivauskoneen lisävarusteet. TOKohjauskeskus 4. TLT lisätuuletin (vain suuriin tiloihin) Lisäksi tarvittaessa THhygrostaatti 6. TKVPkondenssivesipumppu. TKR Euro rahastin tai Talpet Santra puhelinrahastin. Maksu ja/tai varausjärjestelmä taivaihtoehtoisesti varaustaulu+ varaustaulun lukot Kuivaushuoneen varusteet. TRSripustussarja 0. TMKTmattotanko Ks. lisätiedot sivulta Kuivauskone Pyykinkuivaushuone, m TALPET Sahara Eko TALPET Eko 4000 TALPET Eko 000 Talpetpyykinkuivauskoneet Malli Talpet Eko 000 Eko 4000 Sahara Eko Vedenerotuskyky +25 C / 0 % RH +25 C / 0 % RH n. l/h n. l/h Ilmavirta m /h Äänitaso db(a) n.5 n.5 n.5 Jännite V N400V50Hz* N400V50Hz Liitäntäteho kw 2,,0 4, Sulakkeet A x0 x0 x0 Poistoputki, Ø Leveys Syvyys Korkeus Paino kg Toimii energiataloudellisella lämpöpumppuperiaatteella Ohivirtausperiaatteen mukainen ilmankierto Varustettu termostaatilla ohjatulla lisälämpövastuksella * Saatavana myös N 20 V 50 Hz (6 A) TLT asennuskorkeus noin 200 TRS asennuskorkeus noin 50 TMKT asennuskorkeus noin 550,2 2,2, 2, 4,4, x x x x x x x x x Ilmanvaihto ja läitys Suomen rakentamismääräyskokoelman mukaisesti kuivaushuoneen ilmanvaihto voidaan mitoittaa pieneäksi kuin 2 dm³/s/m², kun käytetään ilmankuivainta ja läityskauden huonelämpötilan tilakohtainen ohjearvo on 24 C. Kuivauksen aikana ovet ja ikkunat pidetään suljettuina. Pyykinkuivauskone Talpet Eko 000 ja Talpet Eko 4000 Pyykinkuivauskone Talpet Sahara Eko SR/Grano Oy/Rakennustieto Oy Rakennustietosäätiö RTS 20 Tämän kortin asiatiedoista vastaa toimeksiantaja.

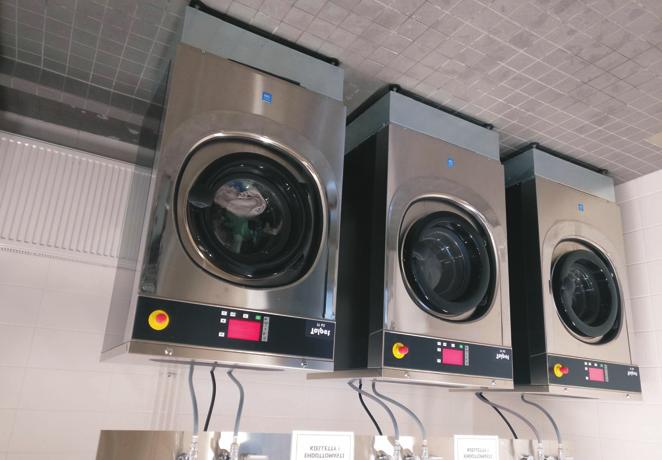

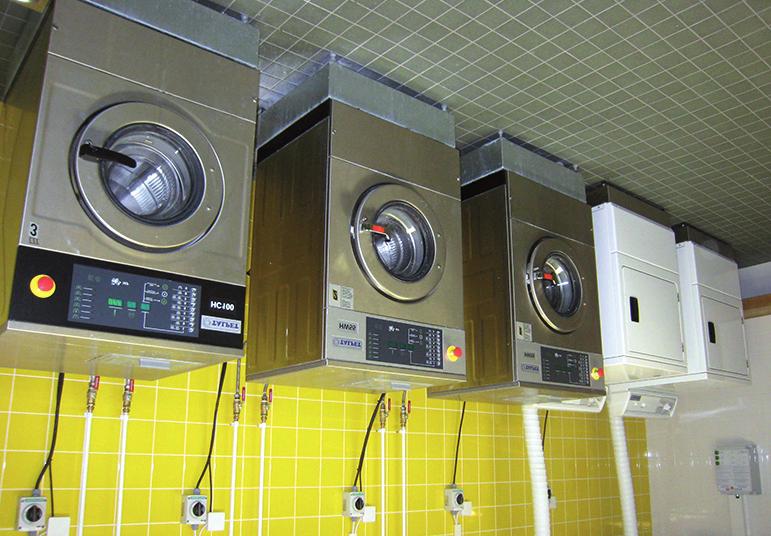

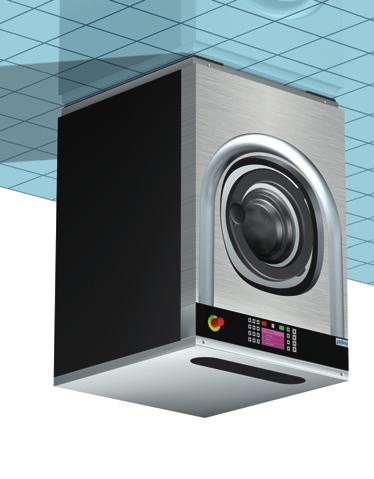

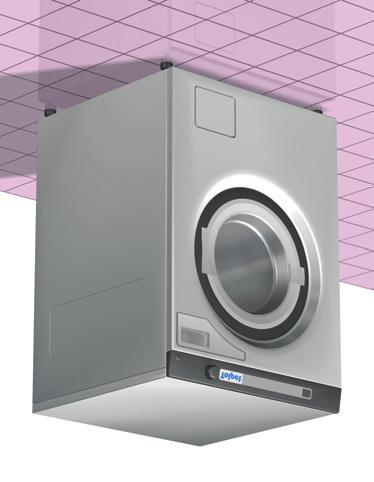

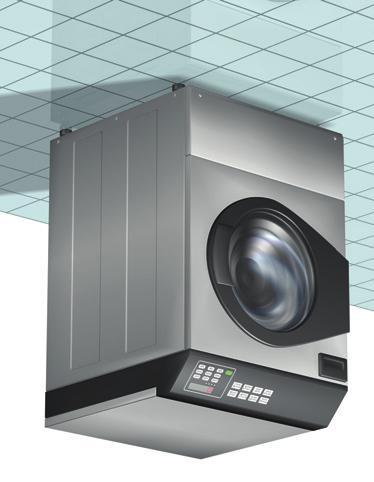

5 RT 00 tuotetieto 5 Talpet HW, CW ja IY sarja korkeateholinkoavat pesukoneet, elastinen rumpurakenne Malli Talpet HW/CW/IY HW 60 CW 0 IY 65 IY 0 IY 05 IY 5 IY 0 IY 240 Sisäruun tilavuus l Kertatäyttö (/.../) kg 4,6...6,,..., 5,0...,2 5,...,,..., 0,4...5,...20,4...26, Linkousnopeus r/min Liitäntäteho/Läitysteho* kw,2/,0 5,5/4, 6,/6 6,/6,/6,5/2,5/* 20/* ** N400V50Hz Sulakkeet A * 5* Vesiliitäntä KPa DN 20 (R /4") läin + kylmä Poistoputki, Ø 50/venttiili*** 5*** 5*** Leveys Syvyys Korkeus Paino, (netto) kg * Saatavana myös muilla läitystehoilla. ** N 400 V 50 Hz, saatavana myös N 20 V 50 Hz (6 A). *** Saatavana myös poistopumpulla, ø25. Saatavana myös suurempia malleja. Talpet IA sarja normaalilinkoavat ja kiinteärumpuiset pesukoneet Malli Talpet IA IA 0 IA 05 IA 5 IA 0 Sisäruun tilavuus l Kertatäyttö (/.../) kg 5,...,,..., 0,4...5,...20 Linkousnopeus r/min Liitäntäteho/Läitysteho kw 6,/6,/6 0,5/,5/2 N400V50Hz Sulakkeet A Vesiliitäntä kpa DN 20 (R /4") läin + kylmä Poistoputki, Ø 5* Leveys Syvyys Korkeus Paino (netto) kg * Saatavana myös poistopumpulla, ø 25. Saatavana myös suurempia malleja. Pesukone Talpet HW 60 Pesukone Talpet CW 0 Talpet IA sarja keskilinkoavat ja kiinteärumpuiset pesukoneet Malli Talpet IA IA 0 KL IA 05 KL IA 5 KL IA 0 KL Linkousnopeus Muut tekniset tiedot kuten IAsarjassa. Pesukone Talpet IY 0 Pesutorni Talpet CS 0 Talpet CS sarja pesutornit (pesukoneen ja kuivausruun kiinteä yhdistelmä) Malli Talpet CS CS 0 CS 0 LP* CS 0 C* PK KR PK KR PK KR Sisäruun tilavuus l Kertatäyttö (/.../) kg,..., 6...0,..., 6...0,..., Linkousnopeus r/min Liitäntäteho / Läitysteho kw 5,5/4, 5,/5,4 5,5/4, 4,/,2 5,5/4, 5,/5,4 N400V50Hz Sulakkeet A Vesiliitäntä** ** ** ** Poistoputki, Ø 50*** 50*** 50*** Poistoilmavirta m /h 00 Poistokanava, Ø 00 Lauhdevesi, Ø Leveys Syvyys 2 44 Korkeus Paino, (netto) kg * Pmallin lämpöpumppuyksikkö (S420xL0xK65 ) jacmallin ilmakondenssiyksikkö (S40xL425xK460) asennetaanseinälle koneen välittömäänläheisyyteen. ** kpa DN 20 (R /4") läin + kylmä. *** Saatavana myös poistopumpulla, Ø 22. SR/Grano Oy/Rakennustieto Oy Rakennustietosäätiö RTS 20 Tämän kortin asiatiedoista vastaa toimeksiantaja.

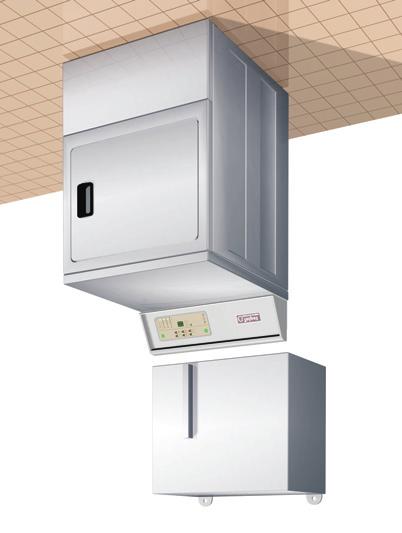

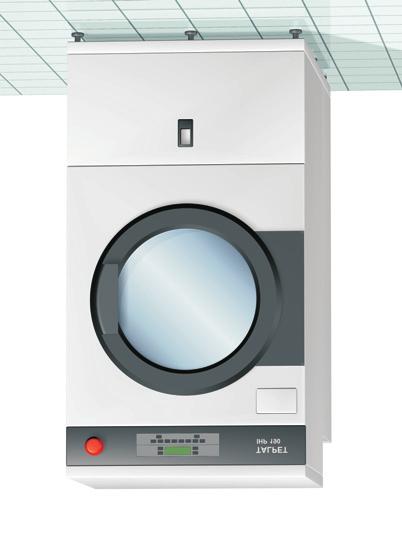

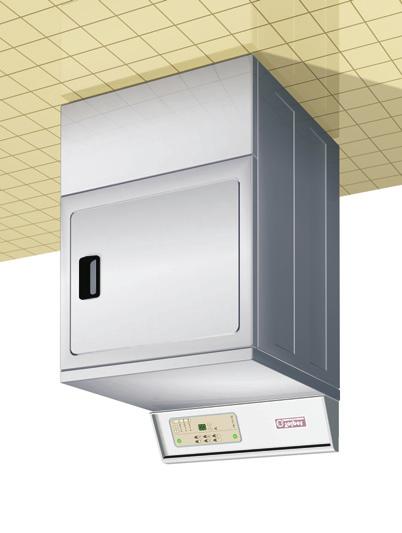

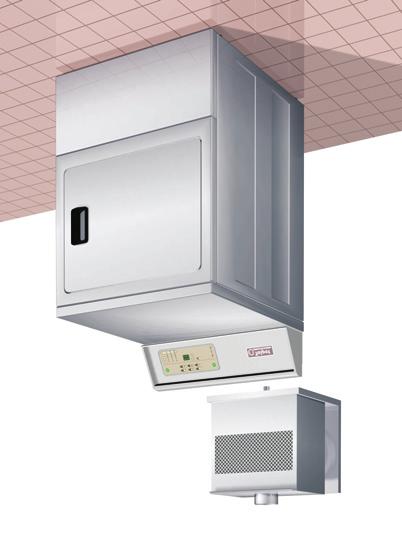

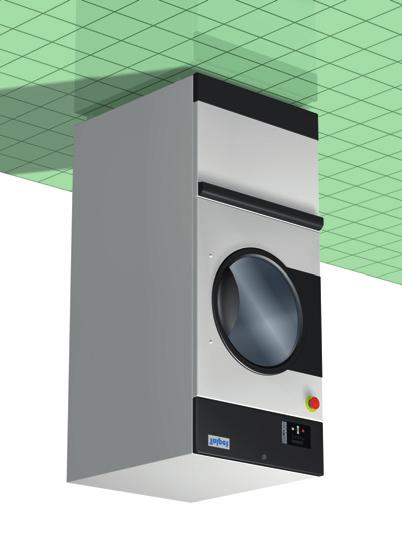

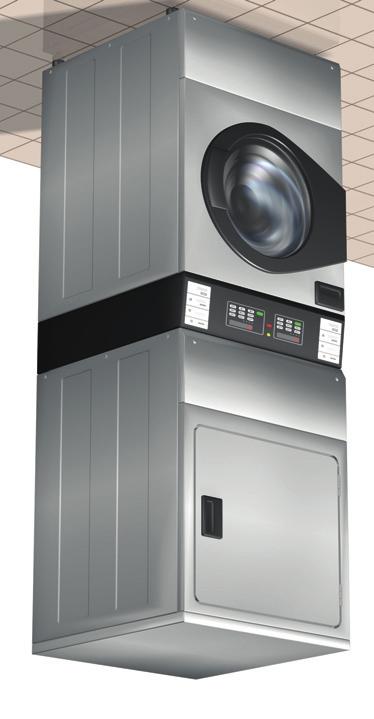

6 RT 00 tuotetieto 6 Kuivausrumpu Talpet KR 2000 MP Kuivausrumpu Talpet KR 2000 MP LP Kuivausrumpu Talpet KR 2000 MP C Talpet KR 0 ja KR 2000 sarjojen pyykinkuivausruut poistohormiin liitettävät ja kondensoivat mallit Talopesulat Oy valmistaa kolmella eri toimintaperiaatteella toimivia Talpetpyykinkuivausrumpuja: ) sähköläitteiset, poistoilmakanavaan liitettävät perusmallit 2) kondensoivat, lämpöpumppuperiaatteella toimivat LPmallit ) kondensoivat, ilmakondensioperiaatteella toimivat Cmallit. Malli Talpet KR 0 KR 0 LP KR 0 C KR 2000 MP KR 2000 MP LP* KR 2000 MP C** Rumputilavuus l Kertatäyttö kg 5,2...6,5 5,2...6,5 5,2...6, Liitäntäteho/Läitysteho kw,/, 2,/2,5 5,/4, 4,/,2 5,4/4, *** N 20 V 50 Hz *** N 400 V 50 Hz Sulakkeet A Poistoilmavirta m /h Poistokanava, Ø Lauhdevesi, Ø Leveys Syvyys Korkeus Paino kg * KR 2000 MP LP mallin lämpöpumppuyksikkö asennetaan seinälle koneen välittömään läheisyyteen (S 420 x L 0 x K 65). ** KR 2000 MP C mallin ilmakondenssiyksikkö asennetaan seinälle koneen välittömään läheisyyteen (S 40 x L 425 x K 460). *** N 400 V 50 Hz, saatavana myös N 20 V 50 Hz (6 A). Cmallit vaativat tehostetun ilmanvaihdon. Talpet DR sarjan pyykinkuivausruut poistohormiin liitettävät mallit Malli Talpet DR 220 eco DR 20 eco DR 50 eco DR 40 eco Rumputilavuus l Kertatäyttö kg,...0, 0,...,6,...,4,6...24,6 Liitäntäteho/ Läitysteho kw,5/ 2,5/2 2,5/2,/ N400V50Hz Sulakkeet A Poistoilmavirta m /h Poistokanava, Ø Leveys 00 6 Syvyys 0 65 Korkeus Paino kg Kuivausrumpu Talpet DR 20 eco Talpet IHP sarjan pyykinkuivausruut kondensoivat mallit laitoskäyttöön Kondensoivat, lämpöpumppuperiaatteella toimivat IHPmallit Malli Talpet IHP 0 IHP 250 IHP 25 IHP 45 Rumputilavuus l Kertatäyttö kg,6..., ,5,4...4,,..., Liitäntäteho kw 4,2 4, 4, 4, N400V50Hz Sulakkeet A Lauhdevesi, Ø Leveys Syvyys Korkeus Paino kg Kuivausrumpu Talpet IHP 0 SR/Grano Oy/Rakennustieto Oy Rakennustietosäätiö RTS 20 Tämän kortin asiatiedoista vastaa toimeksiantaja.

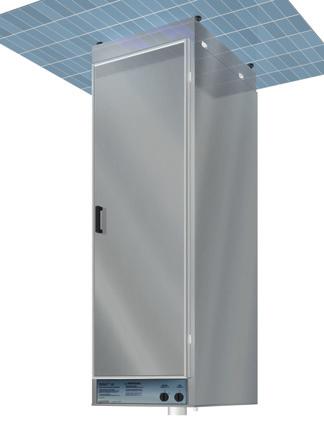

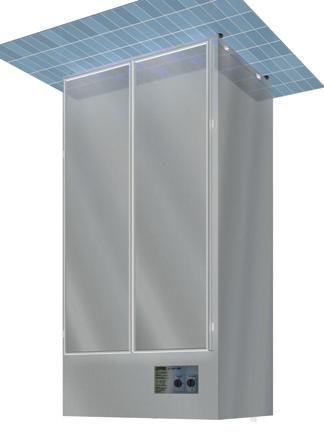

7 RT 00 tuotetieto Talpetpyykinkuivauskaapit Talopesulat Oy valmistaa kahdella toimintaperiaatteella toimivia Talpetpyykinkuivauskaappeja: Malli Talpet ) sähköläitteiset, poistoilmakanavaan liitettävät perusmallit 2) kondensoivat, lämpöpumppuperiaatteella toimivat LPmallit Tilauksesta valmistetaan myös taulukosta poikkeavia malleja. TS 600 TS 600 LP TS 600 RST TS 000 TS 000 LP TS 200 TS 200 LP TS 00 TS 00 LP Kertatäyttö kg Liitäntäteho/ Läitysteho kw 2,05/2, 2,05/2 6,2/6 2,6/,5 6,2/6 2,6/,5 6,2/6 4,2/2 A * 0 0* 0 0 Poistoilmavirta m/h n. 40 n. 40 n. 200 n. 200 n. 200 Poistokanava, Ø Poistoputki, Ø 20 24** 24** 24** Leveys /040** /240** 00 00/40** Syvyys Korkeus kg N 20 V 50 Hz Sulakkeet Paino N 400 V 50 Hz * Saatavana myös N 20 V 50 Hz (6 A). ** Kondenssiveden poistoyhde kaapin vaseassa päädyssä vaatii lisätilaa n. 40. Tilauksesta poisto myös oikeasta päädystä tai pohjasta. Lauhdevesi johdetaan esim. kuivakaivoon. Kuivauskaappi Talpet TS 600 RST Kaapit toimitetaan kokonaisina, paitsi TS 00 mallit kootaan asennuspaikalla. Kaapeista saatavana päiväkoteihin suunnitellut erikoismallit (P) sekä esim. työvaatteiden kuivatukseen soveltuvat henkariripustuksella varustetut mallit (H). Kuivauskaappi Talpet TS 000 LP Kylmämankeli Talpet KM 0/00 Talpetmankelit KM 0/00***** RI 00 Telan työleveys Telan halkaisija Liitäntäteho/ Läitysteho 0, 2,5/2,4 5,2/5 6,2/6,2/,/,2,5/6, kylmämankeli lämpömankeli 2 5*** 0*** 5*** 40*** 55**** 65**** 0 0 Malli Talpet kw Mankelityyppi Kapasiteetti kg/h Imu Sulakkeet I 2500* I 2520* I 2540** I 060** I 0200** 2000 kuivaava lämpömankeli N 400 V 50 Hz N 20 V 50 Hz A Leveys Syvyys Korkeus kg Paino Lämpömankeli Talpet RI 00 N 400 V 50 Hz * Lisävarusteet: nopeuden säätö (V) ** Lisävarusteet: nopeuden säätö (V) tai nopeuden säätö ja poistoimu (AV) *** Laskennalliset kapasiteetit sähköläitteisille malleille, jäännöskosteus 5 % **** Laskennalliset kapasiteetit sähköläitteisille malleille, jäännöskosteus 25 % ***** Kolmitelainen kylmämankeli Lämpömankelit Talpet I I 0200 AV Tuhansia toteutettuja kohteita vuodesta Niiralan Kulma / Killisenkatu, Kuopio AYhtiöt / Omenamäen palvelukeskus, Porvoo SR/Grano Oy/Rakennustieto Oy Rakennustietosäätiö RTS 20 Tämän kortin asiatiedoista vastaa toimeksiantaja. HOAS/Rantamäki, Espoo

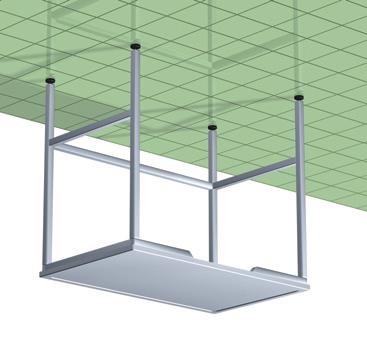

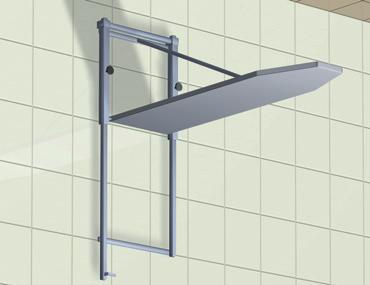

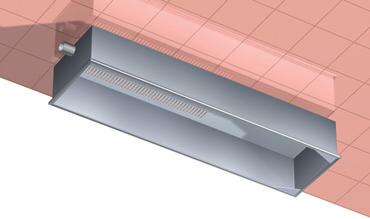

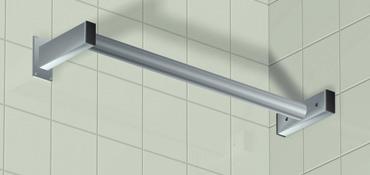

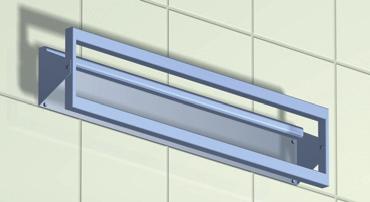

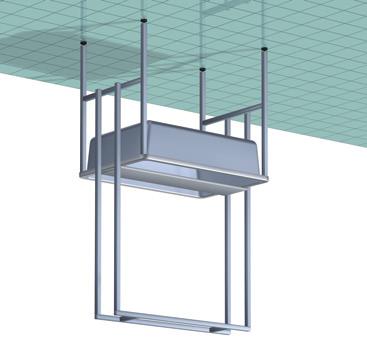

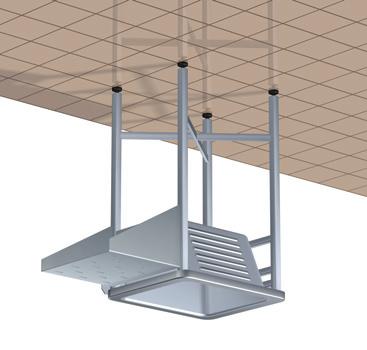

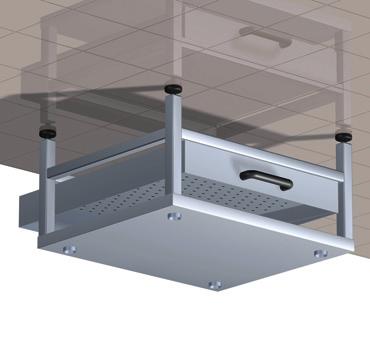

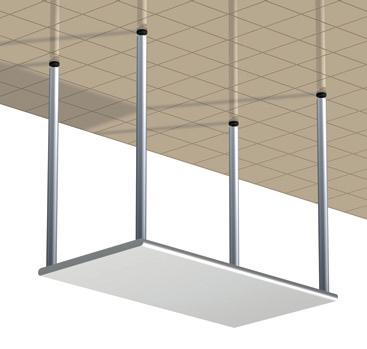

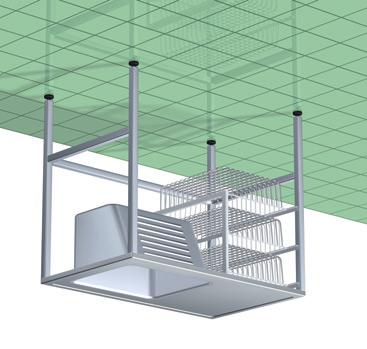

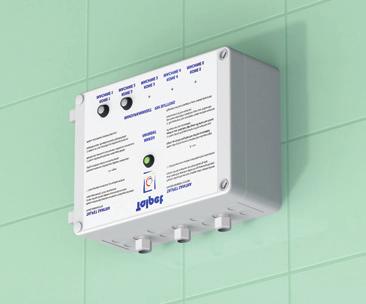

8 RT 00 tuotetieto Talpetrahastusjärjestelmät, kalusteet ja varusteet RAHASTUSJÄRJESTELMÄT KALUSTEET JA VARUSTEET Pesulan varausjärjestelmä T Nortec FlexTouch G2i Puhelinrahastin (x=ohjattavien koneiden määrä 2...5) Talpet Santra 5/x (kuva ) Kolikko ja polettirahastin TKR Euro Kolikko ja polettirahastimen murtosuoja TMS TKR Euro KALUSTEET JA VARUSTEET Leveys, Syvyys, Korkeus, Työpöydät (kuva 2) TTP TTP TTP TTP Työpöydät RST (kuva ) TTP 000 RST TTP 200 RST TTP 500 RST TTP 650 RST Pesuallaspöydät RST (kuvat 4 ja 5) TPAP 000 RST TPAP 200 RST TPAP 500 RST TPAP 650 RST allas oikealla (O) tai vasealla (V) RSTtyöpöydät ja pesuallaspöydät voidaan varustaa korilaatikoilla (L) ja/tai ritilähyllyllä (TRH) esim. työpöytä TTP 000 RST TRH esim. pesuallaspöytä TPAP 000 RST V L (kuva 5) esim. pesuallaspöytä TPAP 500 RSTVLTRH Käsinpesualtaat (kuva 6) TPA ( allas) TPA 2 (2 allasta) Käsinpesualtaan valutusritilä (kuva 6) RT valutusritilä (RT) voidaan asentaa käsinpesualtaan TPA tai käsinpesualtaikon TPA 2 molempiin tai vain toiseen päätyyn esim. TPA+2RT esim. TPA2+RT Matonpesuallas TMPA Matonpesuallas valutustelineellä (kuva ) TMPA + TVT Matonpesualtaat RST TMPA 000 RST TMPA 200 RST TMPA 500 RST RSTmatonpesualtaidenvalutustelineeksi soveltuu seinälle altaan yläpuolelle asennettava mattotanko TMKT Allasvaunut TLA TLA altaan tilavuus (l) mallimerkinnän mukaan Oikeudet muutoksiin pidätetään Leveys, Lakananvedin (kuva ) Syvyys, Korkeus, TLV Kori Kuljetusvaunut (kuva ) TKV TKV TKV Silityslaudat (kuva 0) TSLlaitos TSL Varaustaulu TVA TVALvarauslukot Classic, Exec tai Protec Penkit ja työtuoli TTPP TTPP TTPP TTPP Clippertuoli Jalustat pesukoneille ja kuivausruuille (kuva ) TJ HW 60 TJ IY 0 TJ CW/CS TJ IA 0 TJ IY 65 TJ IA 05 TJ IY 0 TJ IA 5 TJ IY 05 TJ KR 0 TJ IY 5 TJ KR 2000 mitat koneen mittojen mukaiset, korkeus n. 200 Jalustaallas (kuva 2) TJVPA HW Vedenpoistoaltaat (kuva ) TVPA TVPA pitkä KUIVAUSHUONEIDEN VARUSTEET Ripustussarjat (kuvat 4 ja 5) TRS S TRS K2S TRS K TRS 000 4S TRS K2S TRS 000 4K TRS S TRS 000 2K2S TRS K Mattotangot (kuvat 6, ja ) TMKT K TMKT 000 2K TMKT S TMKT 000 2S TMKT 2000 KS TMKT 000 KS ripustussarjojen tankojen ja mattotankojen pituus () mallimerkinnän mukaan tankoja voi lyhentää asennettaessa kiinnikkeet: K = kulmamalli, S = suoramalli ripustussarjan vaijerit asennetaan kuivauskoneen puhallussuunnan mukaisesti ripustussarjan toimitussisältö: 2 tankoa + 4 kiinnikettä + vaijerit tarvikkeineen mattotangon toimitussisältö: tanko + 2 kiinnikettä ripustussarjantankoja ja kiinnikkeitä toimitetaan tarvittaessa myös yllä mainituista toimitussisällöistä poiketen VALMISTUS, MYYNTI JA NEUVONTA Talopesulat Oy Vitikka 0260 ESPOO Puhelin info@talpet.fi suunnittelu@talpet.fi JÄLLEENMYYNTI SR/Grano Oy/Rakennustieto Oy Rakennustietosäätiö RTS 20 Tämän kortin asiatiedoista vastaa toimeksiantaja.
