1 Käyttöohje Teknocalor MagiCAD - liitosohjelma Version

2

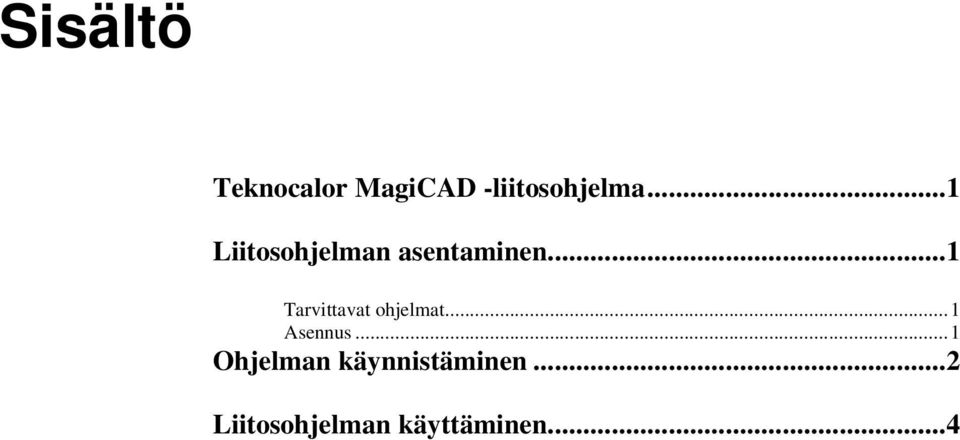

3 Sisältö Teknocalor MagiCAD -liitosohjelma... 1 Liitosohjelman asentaminen... 1 Tarvittavat ohjelmat... 1 Asennus... 1 Ohjelman käynnistäminen... 2 Liitosohjelman käyttäminen... 4

4

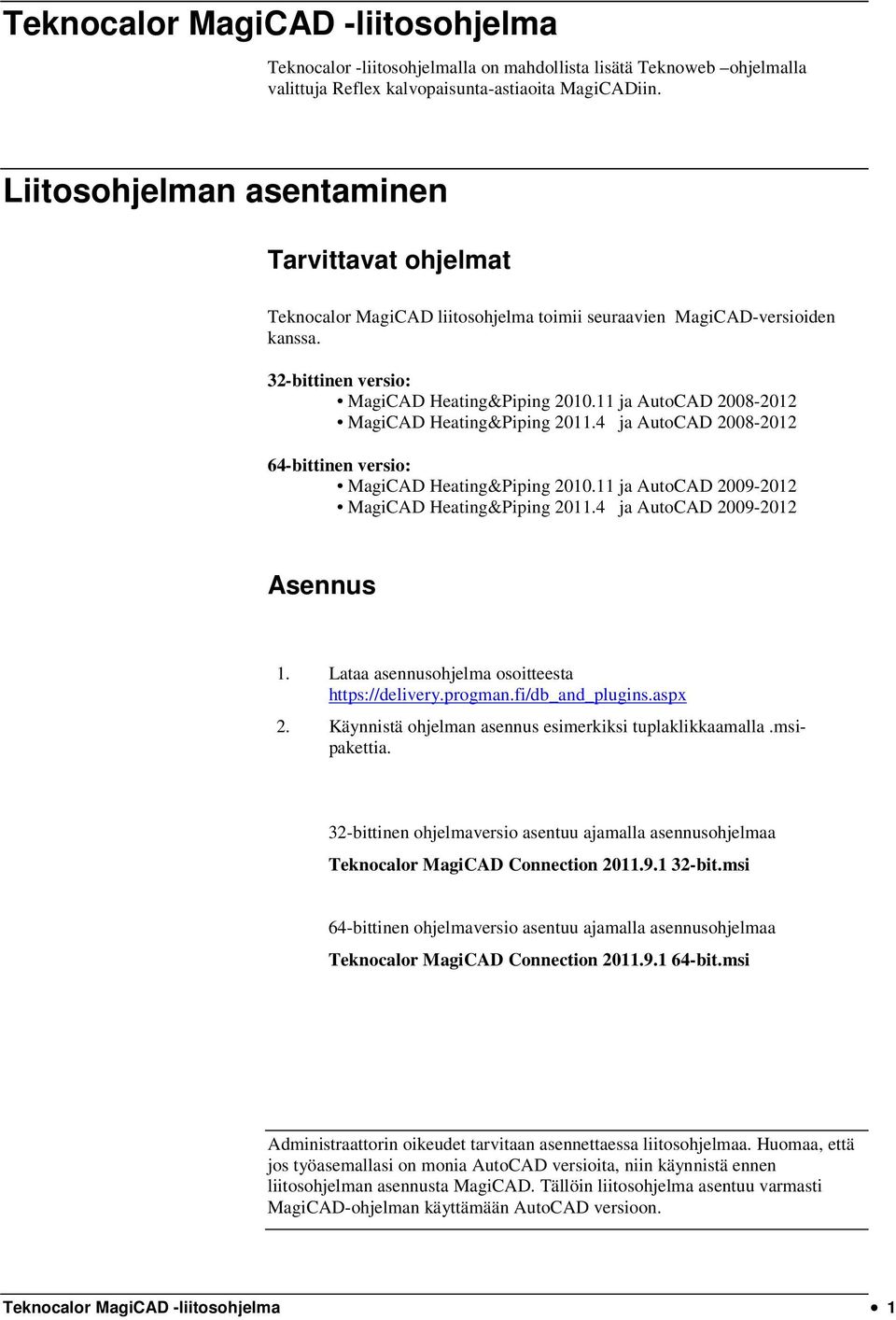

5 Teknocalor MagiCAD -liitosohjelma Teknocalor -liitosohjelmalla on mahdollista lisätä Teknoweb ohjelmalla valittuja Reflex kalvopaisunta-astiaoita MagiCADiin. Liitosohjelman asentaminen Tarvittavat ohjelmat Teknocalor MagiCAD liitosohjelma toimii seuraavien MagiCAD-versioiden kanssa. 32-bittinen versio: MagiCAD Heating&Piping ja AutoCAD MagiCAD Heating&Piping ja AutoCAD bittinen versio: MagiCAD Heating&Piping ja AutoCAD MagiCAD Heating&Piping ja AutoCAD Asennus 1. Lataa asennusohjelma osoitteesta 2. Käynnistä ohjelman asennus esimerkiksi tuplaklikkaamalla.msipakettia. 32-bittinen ohjelmaversio asentuu ajamalla asennusohjelmaa Teknocalor MagiCAD Connection bit.msi 64-bittinen ohjelmaversio asentuu ajamalla asennusohjelmaa Teknocalor MagiCAD Connection bit.msi Administraattorin oikeudet tarvitaan asennettaessa liitosohjelmaa. Huomaa, että jos työasemallasi on monia AutoCAD versioita, niin käynnistä ennen liitosohjelman asennusta MagiCAD. Tällöin liitosohjelma asentuu varmasti MagiCAD-ohjelman käyttämään AutoCAD versioon. Teknocalor MagiCAD -liitosohjelma 1

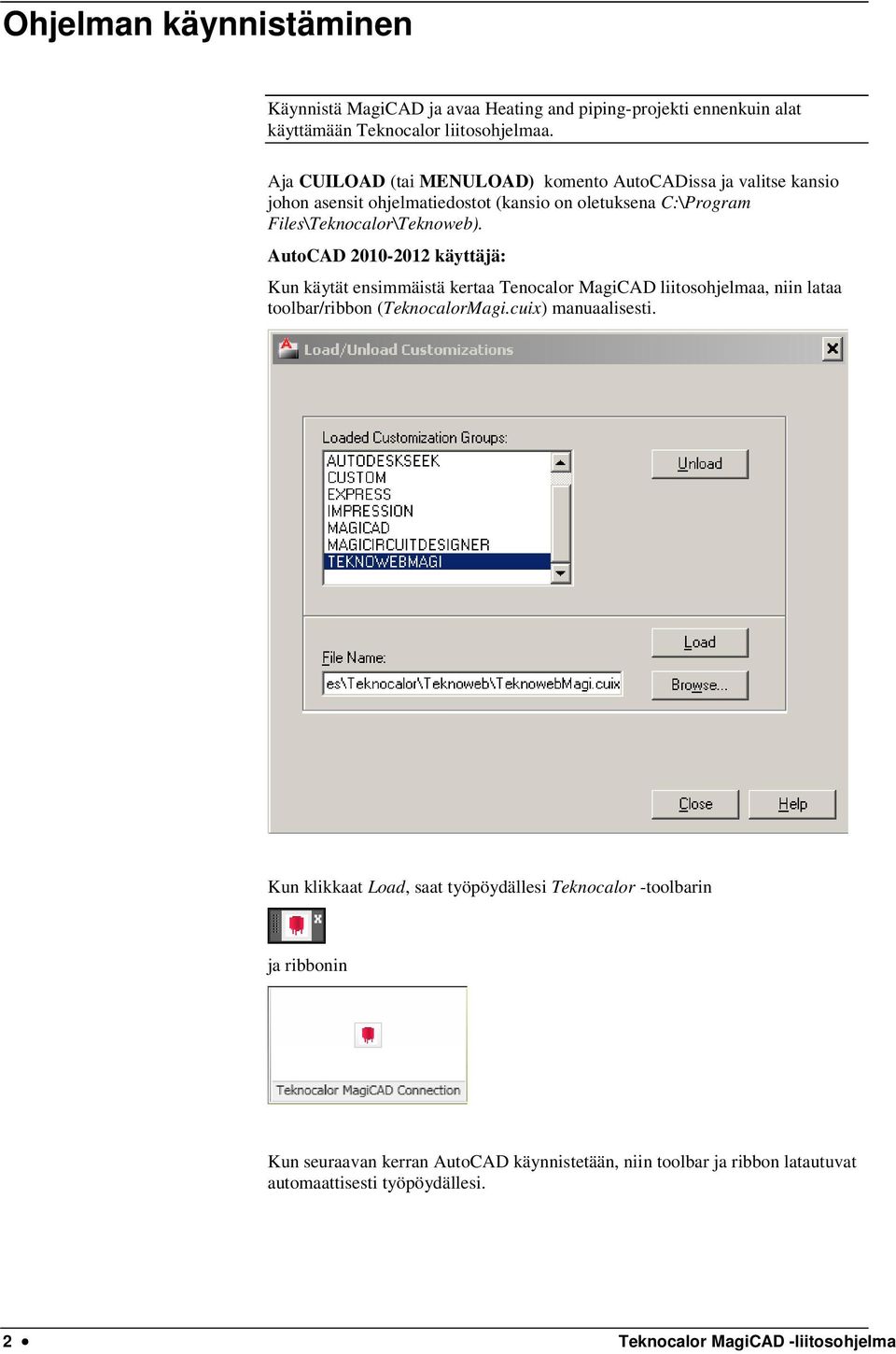

6 Ohjelman käynnistäminen Käynnistä MagiCAD ja avaa Heating and piping-projekti ennenkuin alat käyttämään Teknocalor liitosohjelmaa. Aja CUILOAD (tai MENULOAD) komento AutoCADissa ja valitse kansio johon asensit ohjelmatiedostot (kansio on oletuksena C:\Program Files\Teknocalor\Teknoweb). AutoCAD käyttäjä: Kun käytät ensimmäistä kertaa Tenocalor MagiCAD liitosohjelmaa, niin lataa toolbar/ribbon (TeknocalorMagi.cuix) manuaalisesti. Kun klikkaat Load, saat työpöydällesi Teknocalor -toolbarin ja ribbonin Kun seuraavan kerran AutoCAD käynnistetään, niin toolbar ja ribbon latautuvat automaattisesti työpöydällesi. 2 Teknocalor MagiCAD -liitosohjelma

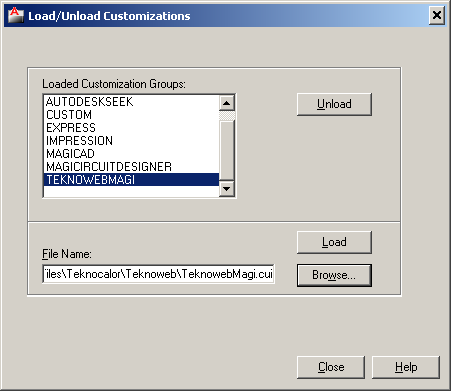

7 AutoCAD käyttäjä: Kun käytät ensimmäistä kertaa Teknocalor MagiCAD liitosohjelmaa, niin lataa toolbar (TeknocalorMagi.cui) manuaalisesti. Kun klikkaat Load, saat työpöydällesi Teknocalor -toolbarin Kun seuraavan kerran AutoCAD käynnistetään, niin toolbar latautuu automaattisesti työpöydällesi. Huomaa, että AutoCAD luo aina automaattisesti.cuix-tiedoston, jos.cui-tiedosto on ladattu. AutoCAD :n luoma.cuix-tiedosto lataa normaalisti liitosohjelman toolbarin, mutta ei ribbonia Jos olet ladannut cui.tiedoston ja haluat käyttää ribbonia, niin liitosohjelma tulee poistaa ja asentaa uudestaan. Teknocalor MagiCAD -liitosohjelma 3

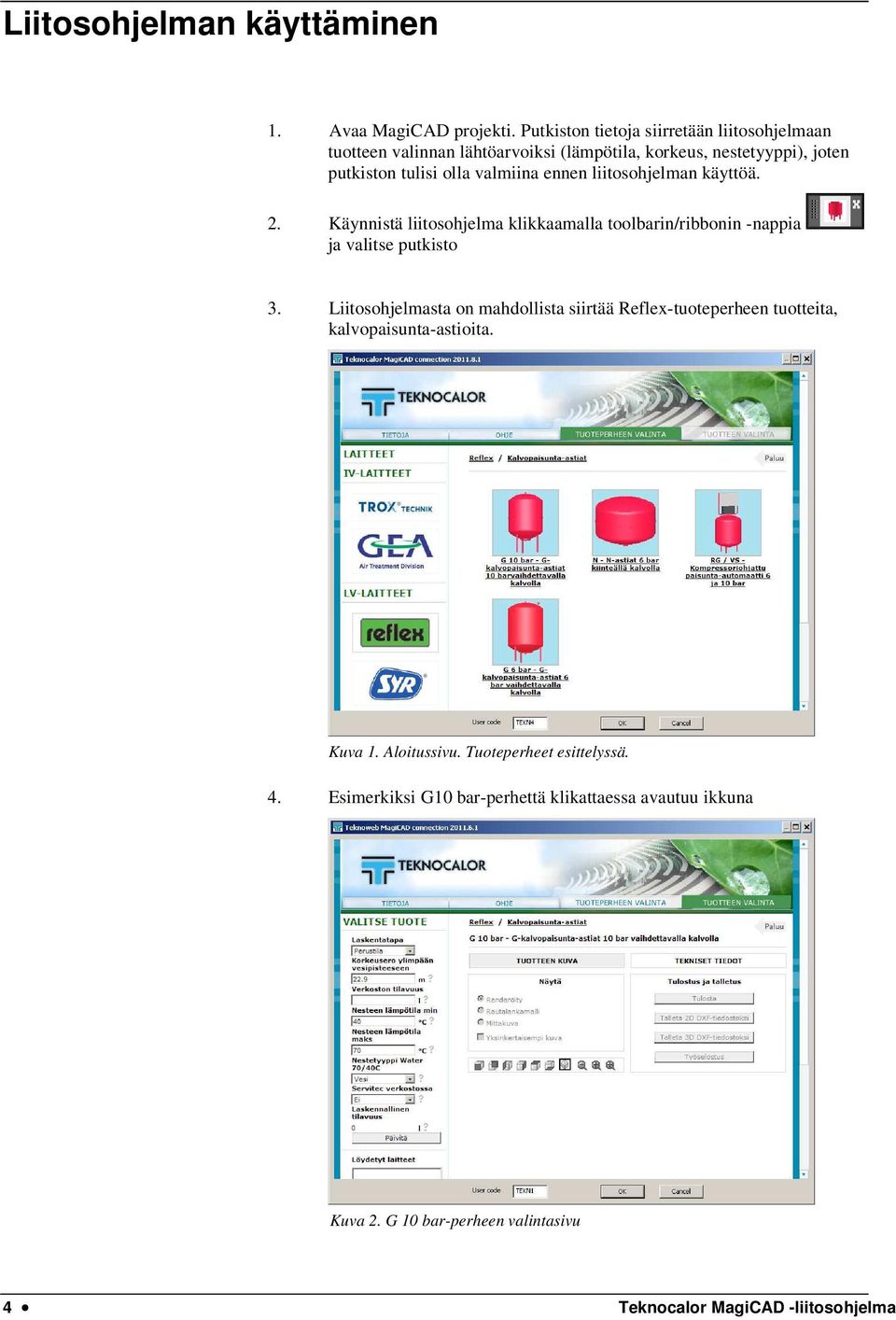

8 Liitosohjelman käyttäminen 1. Avaa MagiCAD projekti. Putkiston tietoja siirretään liitosohjelmaan tuotteen valinnan lähtöarvoiksi (lämpötila, korkeus, nestetyyppi), joten putkiston tulisi olla valmiina ennen liitosohjelman käyttöä. 2. Käynnistä liitosohjelma klikkaamalla toolbarin/ribbonin -nappia ja valitse putkisto 3. Liitosohjelmasta on mahdollista siirtää Reflex-tuoteperheen tuotteita, kalvopaisunta-astioita. Kuva 1. Aloitussivu. Tuoteperheet esittelyssä. 4. Esimerkiksi G10 bar-perhettä klikattaessa avautuu ikkuna Kuva 2. G 10 bar-perheen valintasivu 4 Teknocalor MagiCAD -liitosohjelma

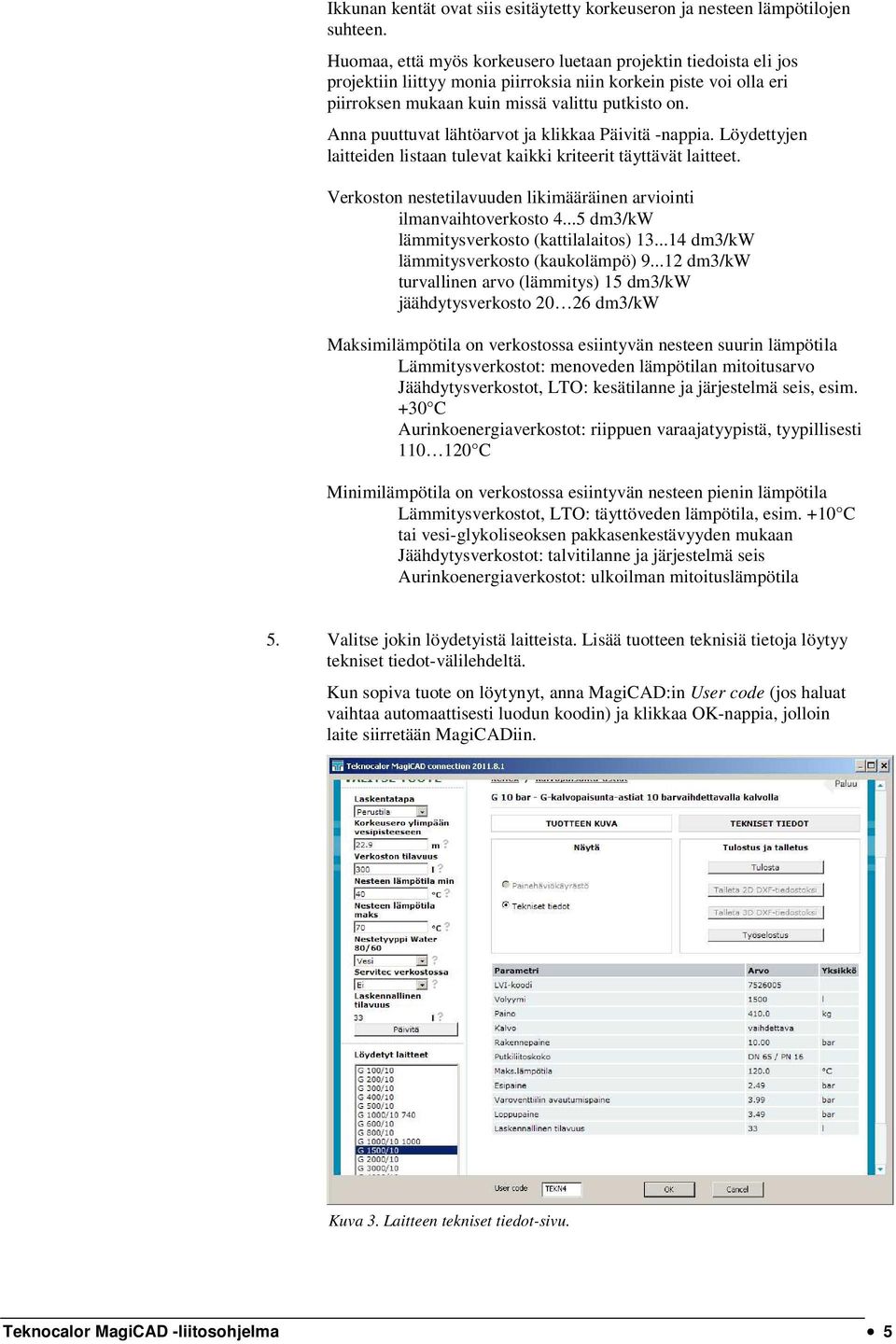

9 Ikkunan kentät ovat siis esitäytetty korkeuseron ja nesteen lämpötilojen suhteen. Huomaa, että myös korkeusero luetaan projektin tiedoista eli jos projektiin liittyy monia piirroksia niin korkein piste voi olla eri piirroksen mukaan kuin missä valittu putkisto on. Anna puuttuvat lähtöarvot ja klikkaa Päivitä -nappia. Löydettyjen laitteiden listaan tulevat kaikki kriteerit täyttävät laitteet. Verkoston nestetilavuuden likimääräinen arviointi ilmanvaihtoverkosto dm3/kw lämmitysverkosto (kattilalaitos) dm3/kw lämmitysverkosto (kaukolämpö) dm3/kw turvallinen arvo (lämmitys) 15 dm3/kw jäähdytysverkosto dm3/kw Maksimilämpötila on verkostossa esiintyvän nesteen suurin lämpötila Lämmitysverkostot: menoveden lämpötilan mitoitusarvo Jäähdytysverkostot, LTO: kesätilanne ja järjestelmä seis, esim. +30 C Aurinkoenergiaverkostot: riippuen varaajatyypistä, tyypillisesti C Minimilämpötila on verkostossa esiintyvän nesteen pienin lämpötila Lämmitysverkostot, LTO: täyttöveden lämpötila, esim. +10 C tai vesi-glykoliseoksen pakkasenkestävyyden mukaan Jäähdytysverkostot: talvitilanne ja järjestelmä seis Aurinkoenergiaverkostot: ulkoilman mitoituslämpötila 5. Valitse jokin löydetyistä laitteista. Lisää tuotteen teknisiä tietoja löytyy tekniset tiedot-välilehdeltä. Kun sopiva tuote on löytynyt, anna MagiCAD:in User code (jos haluat vaihtaa automaattisesti luodun koodin) ja klikkaa OK-nappia, jolloin laite siirretään MagiCADiin. Kuva 3. Laitteen tekniset tiedot-sivu. Teknocalor MagiCAD -liitosohjelma 5
