1 UNIVERSAL CABLE Member of the NKT Group SYSTEM Täydellinen sähkönjakelujärjestelmä

2 nkt cablesin Universal Cable on avaimet käteen - sähkönjakelujärjestelmä 12, 24 ja 36 kv:n kaapeleille. Se on suunniteltu markkinoiden kustannustehokkaimmaksi ja toimintavarmimmaksi ilma-, maaja vesistöjohtojärjestelmäksi. Universal Cable -järjestelmä Konsepti parhaat puolet eri vaihtoehdoista Kaapeli uusia mahdollisuuksia ja vähemmän rajoituksia Sähkönjakelu on perinteisesti jaettu maakaapeleihin ja ilmajohtoihin. Universal Cable -ratkaisussa yhdistyvät ilmajohtojen edut ja maakaapelien hyödyt. Universal Cable -järjetelmässä on molempien parhaat puolet. Järjestelmä kustannustehokas ja toimintavarma ratkaisu Universal Cable -järjestelmä perustuu vahvoihin, itsekantaviin kaapeleihin ja älykkäisiin kannatuspidikkeisiin, joiden ansiosta asennustyö on nopeaa ja turvallista. Kun tähän lisätään kattava lisävarustevalikoima ja projektin suunnittelutyökalut, suunnittelijalla tai sähköverkon omistajalla on ennennäkemättömät mahdollisuudet parantaa tehokkuutta. Samalla voidaan vähentää uusien sähköverkkojen rakentamisen ja asennusten kustannuksia sekä hallita kokonaisvaltaisemmin toiminnan, ylläpidon ja jakelukatkosten kustannuksia. nkt cablesin Universal Cable -järjestelmä on lanseerauksestaan 90-luvun puolivälissä lähtien osoittautunut erittäin luotettavaksi. Järjestelmä perustuu maakaapeliin eikä muovipinnoitteiseen ilmajohtoon, minkä ansiosta lopputuloksena on täysin eristetty, kosketussuojattu ja turvallinen sähköjakelujärjestelmä. Joitain Universal Cable -järjestelmän tarjoamia välittömiä hyötyjä: Tarjoaa siirtymisen ilma-, vedenalaisten - ja maanalaisten asennusten välillä ilman kalliita liitoksia ja päätteitä. Kapeampien johtokatujen ansiosta pienemmät kustannukset ja helpommat asiakasneuvottelut. Voidaan asentaa samaan pylvääseen 1 kv:n ja telekaape leiden kanssa. On turvallinen ja kosketussuojattu. Antaa johtoreittien suunnittelulle enemmän mahdollisuuksia. Ei muodosta ulkoisia sähkökenttiä ja vain erittäin heikon magneettikentän. Ei herkkä salamaniskuille. On esteettisesti miellyttävä.

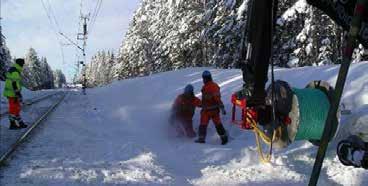

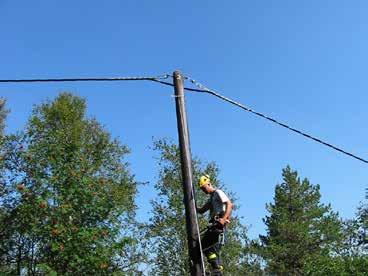

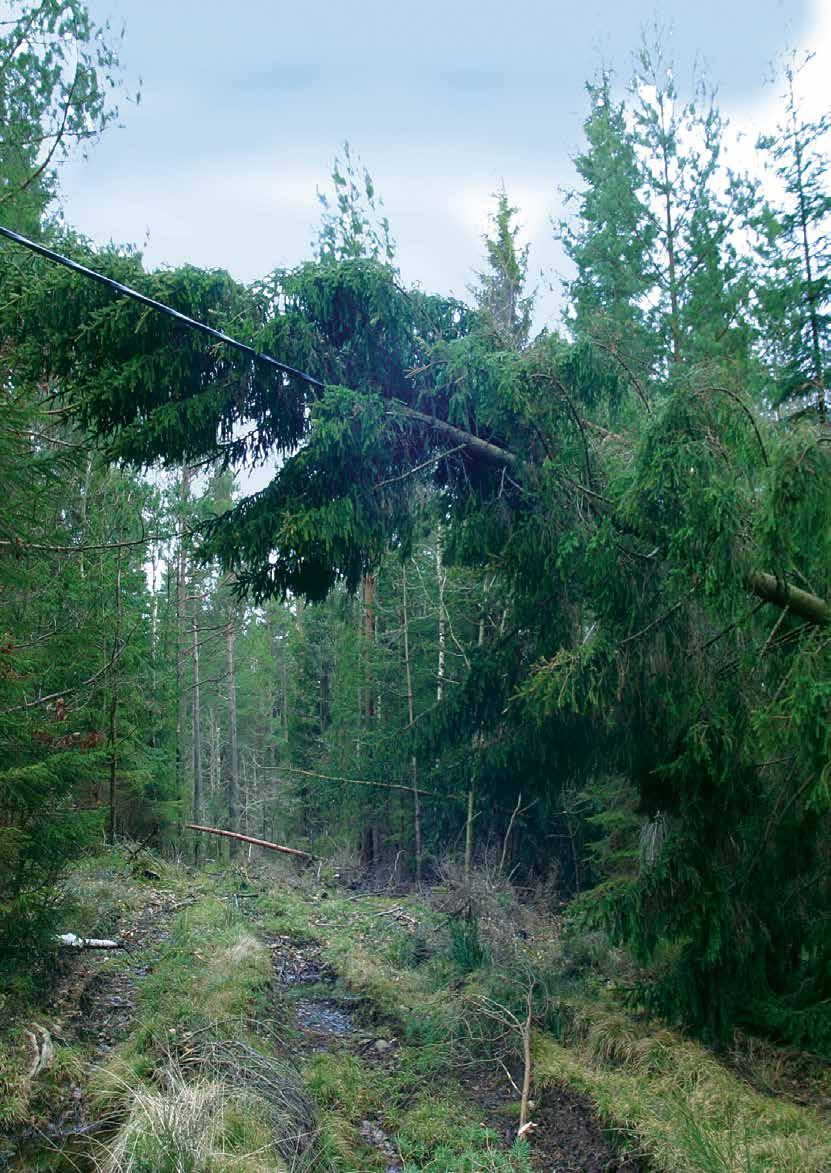

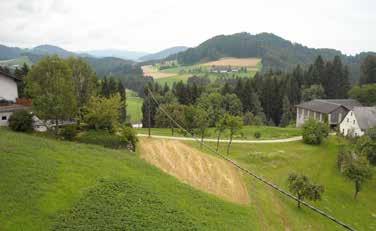

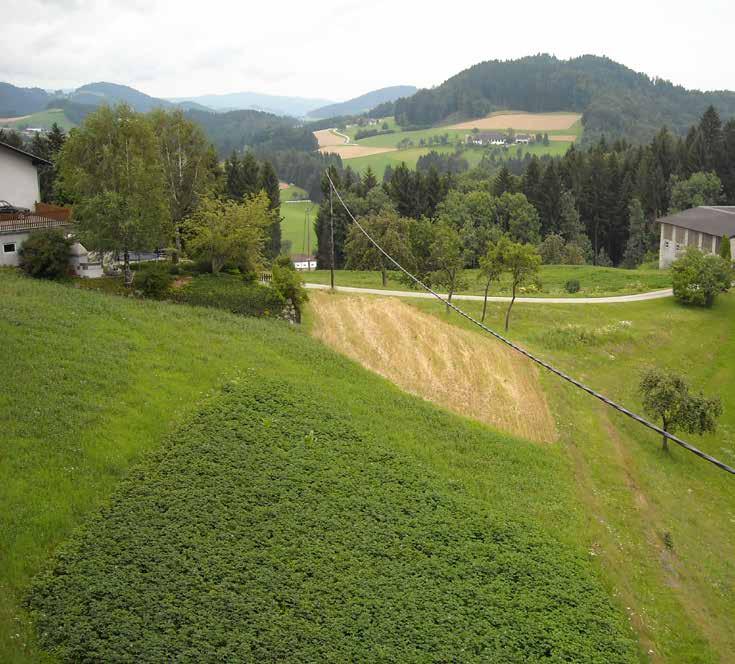

3 Vahvuus riittävän vahva kestämään ulkoisia voimia Yksinkertainen joustava, toimiva ja ergonominen nkt cablesin Universal Cable -järjestelmä selviytyy kaikenlaisista ja äärimmäisistäkin olosuhteista. Kaikki Universal Cable -järjestelmän osat kaapeleista kannatuspidikkeisiin on suunniteltu erittäin vahvoiksi ja kestäviksi. Tästä seuraa, että Universal Cable -linja selviää pitkistäkin jänneväleistä, mistä on etua mäkisissä maastoissa kestää päälle kaatuvat puut ilman katkoksia kestää rankat lumi- ja jääkuormat ilman katkoksia tuulenkesto-ominaisuuksien ansiosta sopii erino maisesti tunturiin ja rannikolle. nkt cablesin Universal Cable -järjestelmään sisältyvät kannatuspidikkeet on suunniteltu monenlaisiin sovelluksiin kattamaan asennuksen kaikki vaiheet. Sisäänrakennettu pyörä on alkuvaiheessa käytössä asennustyökaluna. Myöhemmin se toimii pysyvänä kannatuspidikkeenä. Yksinkertaisuuden ja toimivuuden ohella kaikki kannatuspidikkeet on suunniteltu sopimaan erilaisiin Universal Cable -kaapeleihin. Ne nopeuttavat asennusta, osien määrä on vähäinen ja työvoiman käyttö on mahdollisimman tehokasta. Näin vähennetään kustannuksia.

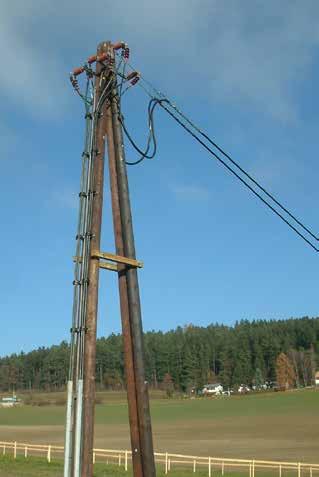

4 Taloudellisuus kokonaiskustannukset (TCO) varmistavat taloudellisuuden Luotettavuus testatusti ongelmaton omistaa nkt cablesin Universal Cable -järjestelmän ja sen tarjoamien ominaisuuksien ja mahdollisuuksien kokonaiskuvassa korostuvat selvät taloudelliset edut investoinneissa, asennus- ja käyttökustannuksissa sekä ennen kaikkea ylläpitokustannuksissa. Sähköverkon omistajille taloudellinen hyöty näkyy pääasiassa seuraavissa: häiriöntilanteiden korjaaminen normaalina työaikana. Ei ylimääräisiä kustannuksia. kapeampien johtokatujen ansiosta pienemmät kustannukset vähemmän seisokkeja, mikä takaa korkeamman käyttöasteen kustannustehokkaampi rakentaminen ja asennus. Kaikki nkt cablesin Universal Cable -järjestelmän komponentit testataan yhdessä kokonaisjärjestelmänä. Mitään osia ei siksi saisi korvata Universal Cable -järjestelmän ulkopuolisilla tuotteilla, jotka voivat vaarantaa optimaalisen toiminnan. Euroopan vaativimpiin ympäristöihin tehtyjen asennusten pohjalta tehdyt tutkimukset ovat osoittaneet, että järjestelmämme tuottaa erittäin hyvän ja luotettavan sähköjakelun.

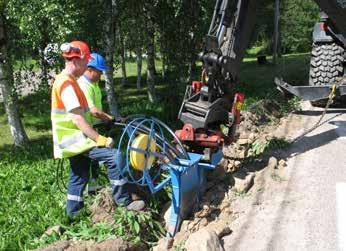

5 Kokemuksia uudet menetelmät ja sovellukset Uusia Universal Cable -konseptia hyödyntäviä ratkaisuja ja sovelluksia tulee jatkuvasti lisää. Tässä on joitakin esimerkkejä. Lyhyt seisokkiaika Korvattaessa nykyisiä voimajohtoja Universal Cable voidaan asentaa tolppiin nykyisen linjan alle, kun se on vielä toiminnassa. Kun Universal Cable on asennettu valmiiksi, virransyöttö voidaan siirtää Universal Cable -kaapeliin hyvin nopeasti. Universal Cable on kosketussuojattu, joten vanha linja voidaan nyt poistaa ja Universal Cable nostaa oikealle korkeudelle tolppiin ilman virransyötön keskeytyksiä. Varavoima tai väliaikainen virransyöttö Laajojen sähköverkon vahinkojen jälkeen Universal Cable voidaan vetää tilapäisesti suoraan maahan tai ripustaa väliaikaisesti, jolloin sähköt saadaan palautettua nopeasti. Pysyvämmät ratkaisut voidaan toteuttaa myöhemmin. Universal Cable voidaan vetää väliaikaiseksi sähkönsyöttökaapeliksi esimerkiksi rakennus- tai tunnelityömaille, festivaaleille jne. Jos tolppa on katkennut kaatuneen puun takia, kaapeli voi jäädä maahan ja olla silti edelleen toiminnassa. Uusi tolppa voidaan asentaa ja kaapeli ripustaa uudelleen keskeyttämättä sähkönjakelua. Henkilöturvallisuus Kaapeli on täysin eristetty ja kosketusturvallinen, mistä syystä se soveltuu paikkoihin joissa ihmiset muutoin saattavat altistua vaaraan kuten: leikkikentät, asuin-, kalastus- ja teollisuusalueet, joissa liikkuu korkeita ajoneuvoja ja koneita.

6 Universal Cable tuotteet EXCEL 3x10/10 6/10 (12) - 12/20 (24) kv Itsekantava XLPE-eristeinen kolmiydinkaapeli käytettäväksi ilmassa, maassa tai vedessä. Johdin: lämpökäsittelemätön kupari, pyöreä, yhtenäinen EXCEL, säikeinen FXCEL Vaippa: musta LLD PE Kosketussuoja: tinatut kuparilankapunokset ja kuparifolio FXCEL 3x16/10 6/10 (12) - 12/20 (24) kv Itsekantava XLPE-eristeinen kolmiydinkaapeli käytettäväksi ilmassa, maassa tai vedessä. Johdin: alumiiniseos, säikeinen, pitkittäin vesitiivis Vaippa: musta LLD PE Kosketussuoja: tinatut kuparilankapunokset ja kuparifolio AXCES 3x70/16 6/10 (12) - 12/20 (24) kv AXCES 3x70/25 18/30 (36) kv AXCES 3x95/25 12/20 (24) kv Itsekantava XLPE-eristeinen kolmiydinkaapeli käytettäväksi ilmassa, maassa tai vedessä. Johdin: alumiiniseos, säikeinen, pitkittäin vesitiivis Vaippa: musta LLD PE Kosketussuoja: tinatut kuparilankapunokset ja kuparifolio AXCES-O 3x70/16 6/10 (12) - 12/20 (24) kv AXCES-O 3x70/25 12/20 (24) kv AXCES-O 3x95/25 12/20(24kV) Itsekantava XLPE-eristeinen kolmiydinkaapeli ja mikrokanava standardinmukaisten enimmillään 24 kuidun Micronet-kaapeleiden asennukseen. Käytettäväksi ilmassa, maassa tai vedessä. Johdin: alumiiniseos, säikeinen, pyöreä, pitkittäin vesitiivis. Vaippa: musta LLD-PE Mikrokanava Micronet-kaapeleiden asennukseen Kosketussuoja: tinatut kuparilankapunokset ja kuparifolio

7 Universal Cable tuotteet AXCES 1x240/80, 1x400/35 AXCESQ 1x240/80, 1x400/35 18/30 (36) kv Itsekantava XLPE-eristeinen yksiydinkaapeli käytettäväksi ilmassa, maassa tai vedessä. Johdin: alumiiniseos, säikeinen, pyöreä, pitkittäin vesitiivis Kosketussuoja: hehkutetut kuparilangat Vaippa: musta LLD PE (AXCES), HFFR (AXCESQ) Kattava lisävaruste valikoima Kannatuspidikkeet ECH 12 ja ECH 14 on suunniteltu Universal-kaapeleille EXCEL, FXCEL ja AXCES. Kannatuspidike on suunniteltu sekä pidikkeeksi että asennustyökaluksi ja helpottamaan kaapelin vetoa. Spiraali Jokainen kaapeli on testattu sille kuuluvalle spiraalille takaamaan sen että kaapeli ei luista.
