1 TIETOKANTOJEN PERUSTEITA MARKKU SUNI

2 TIETOKANTOJEN SUUNNITTELU MARKKU SUNI

3 Tarkastellaan taulujen suhteita toisiinsa tietokantojen suunnittelun alkeita

4 Id enimi snimi muuta 1 Aki Joki xxx 2 Esa Elo yyy Id katuos postios maa 1 Alikatu FI 2 Ylikatu FI Id tuotenro pvm kpl Tuotenro hinta nimike metla pesti sevakko Tilauslista: enimi snimi katuos postios tuotenro nimike kpl yhthinta yhdistävinä tekijöinä: id ja tuotenro

5 Malliksi tietokanta videovuokraamon taulut Maanlaajuisessa videovuokraamossa on käynnistetty tietokannan suunnitteluprojekti, jota seuraa tietokannan käyttöönottoprojekti. Toimistoja on useita, kussakin henkilökuntaa Videoista täytyisi pitää kirjaa Videovuokraamon jäsenistä (kanta-asiakkaista) samoin Näyttelijöistä ja filmeistä myös, koska niiden perusteella kysytään Vuokrauksista tietenkin

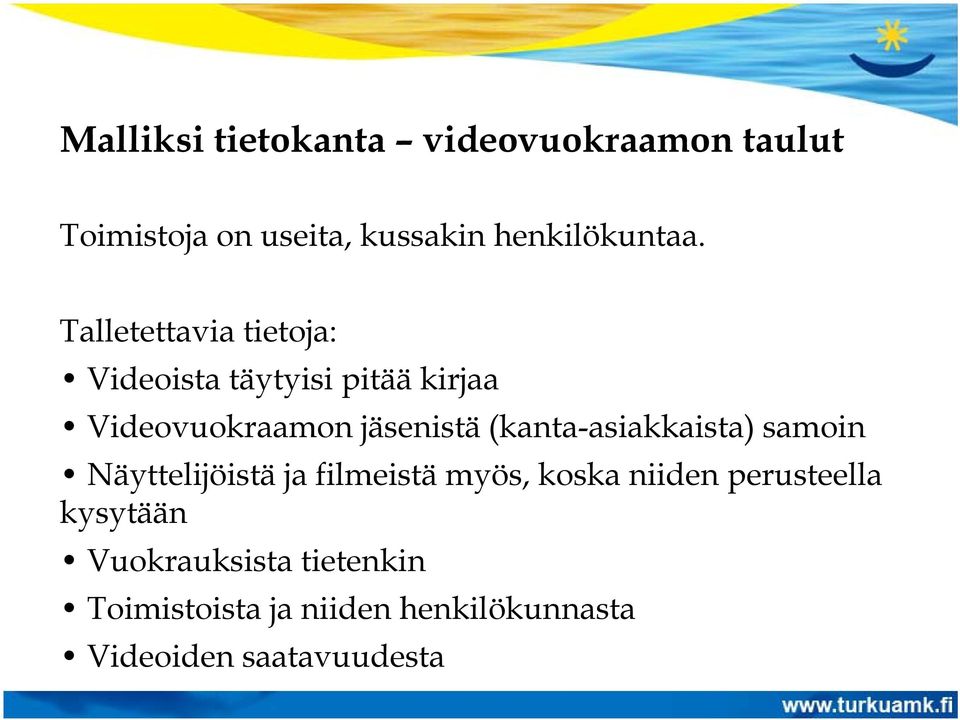

6 Malliksi tietokanta videovuokraamon taulut Toimistoja on useita, kussakin henkilökuntaa. Talletettavia tietoja: Videoista täytyisi pitää kirjaa Videovuokraamon jäsenistä (kanta-asiakkaista) samoin Näyttelijöistä ja filmeistä myös, koska niiden perusteella kysytään Vuokrauksista tietenkin Toimistoista ja niiden henkilökunnasta Videoiden saatavuudesta

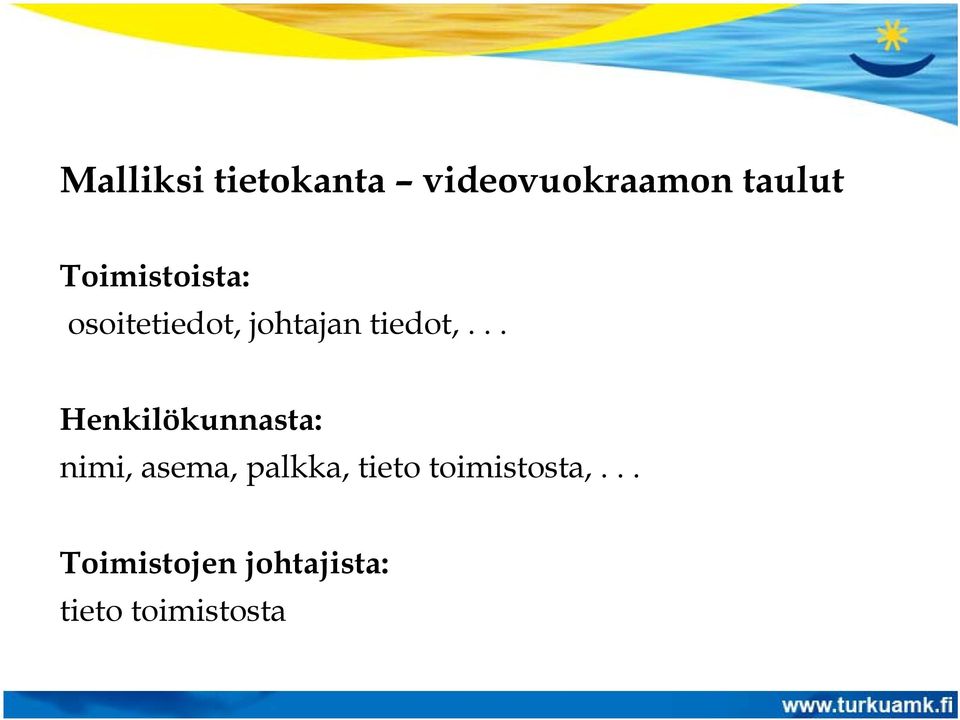

7 Malliksi tietokanta videovuokraamon taulut Toimistoista: osoitetiedot, johtajan tiedot,... Henkilökunnasta: nimi, asema, palkka, tieto toimistosta,... Toimistojen johtajista: tieto toimistosta

8 Malliksi tietokanta videovuokraamon taulut Videoista: nimi, luokittelu,hinta, luettelonumero, näyttelijä, ohjaaja, onko vuokralla, milloin, kuka vuokrasopimus Nämä vaatinevat lisää tarkennusta

9 Malliksi tietokanta videovuokraamon taulut Videoista: nimi, luokittelu,hinta, luettelonumero yksi taulu näyttelijä, ohjaaja - toinen taulu onko lainassa, milloin, kuka - kolmas taulu vuokrasopimus - neljäs taulu

10 Malliksi tietokanta videovuokraamon taulut Vuokraajista: kerhon jäsen kanta-asiakas milloin liittyi milloin vuokrasi ja mitä vuokrasi

11 Malliksi tietokanta videovuokraamon taulut Branch (branchno, street, city, state, zipcode, mgrstaffno) Staff (staffno, name, position, salary, branchno) Video (catalogno, title, category, dailyrental, price, directorno) Director (directorno, directorname) Actor (actorno, actorname) Role (actorno, catalogno, character) Member (memberno, fname, lname, address) Registration (branchno, dateout, datereturn, memberno, videono) RentalAgreement (rentalno, dateout, datereturn, memberno, videono) VideoForRent (videono, available, catalogno, branchno)

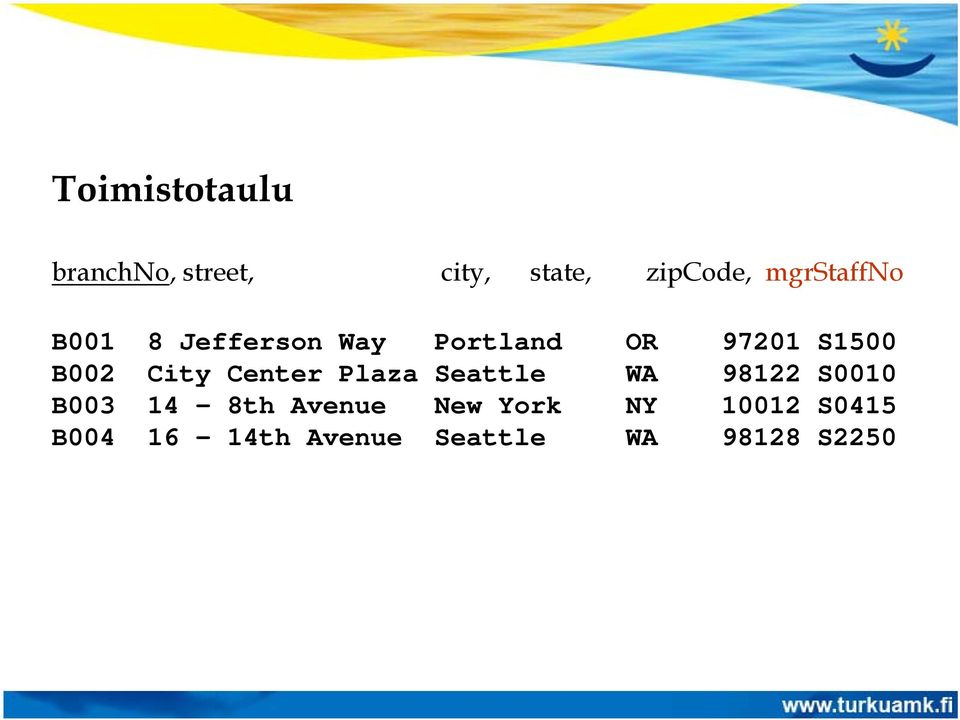

12 Toimistotaulu branchno, street, city, state, zipcode, mgrstaffno B001 8 Jefferson Way Portland OR S1500 B002 City Center Plaza Seattle WA S0010 B th Avenue New York NY S0415 B th Avenue Seattle WA S2250

13 Henkilöstötaulu staffno, name, position, salary, branchno S1500 Tom Daniels Manager B001 S0003 Sally Adams Assistant B001 S0010 Mary Martinez Manager B002 S3250 Robert Chin Supervisor B002 S2250 Sally Stern Manager B004 S0415 Art Peters Manager B003

14 Videotaulu catalogno, title, category, dailyrental, price, directorno Tomorrow Never Dies Action D Primary Colors Comedy D Face/Off Thriller D Dalmatians Children D The Rock Action D independence Day Sci-Fi D3765

15 Ohjaajataulu - Näyttelijätaulu directorno, directorname actorno, actorname D1001 Roger Spottiswoode D7824 Mike Nichols D4576 John Woo D0078 Stephen Herek D5743 Michael Bay D3765 Roland Emmerick A1001 Pierce Brosnan A3006 John Travolta A2019 Nicolas Cage A7525 Will Smith A4343 Glenn Close

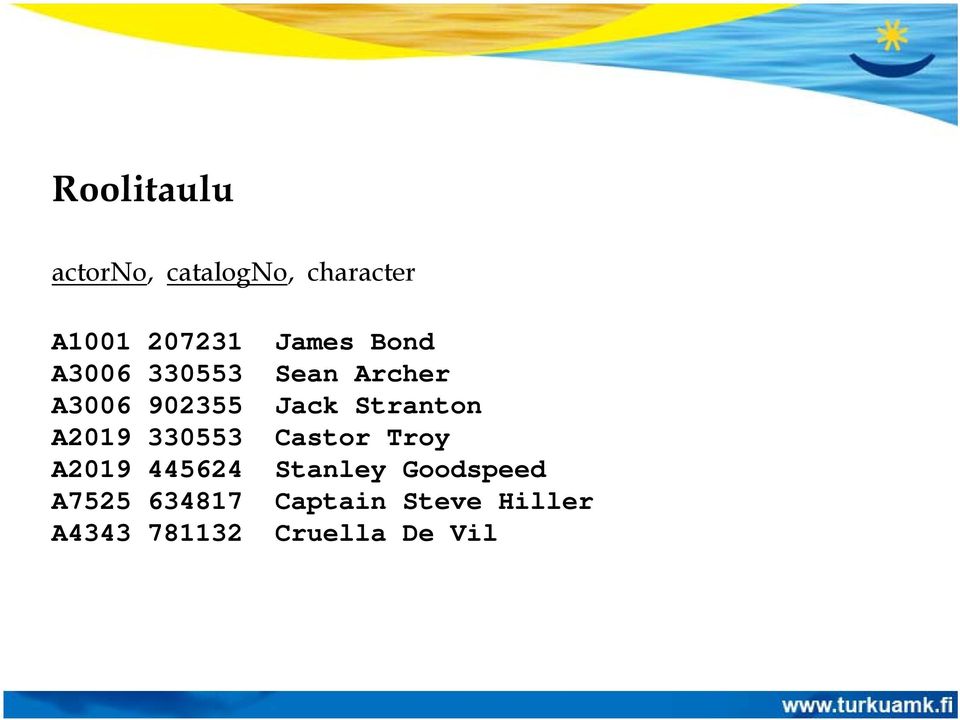

16 Roolitaulu actorno, catalogno, character A James Bond A Sean Archer A Jack Stranton A Castor Troy A Stanley Goodspeed A Captain Steve Hiller A Cruella De Vil

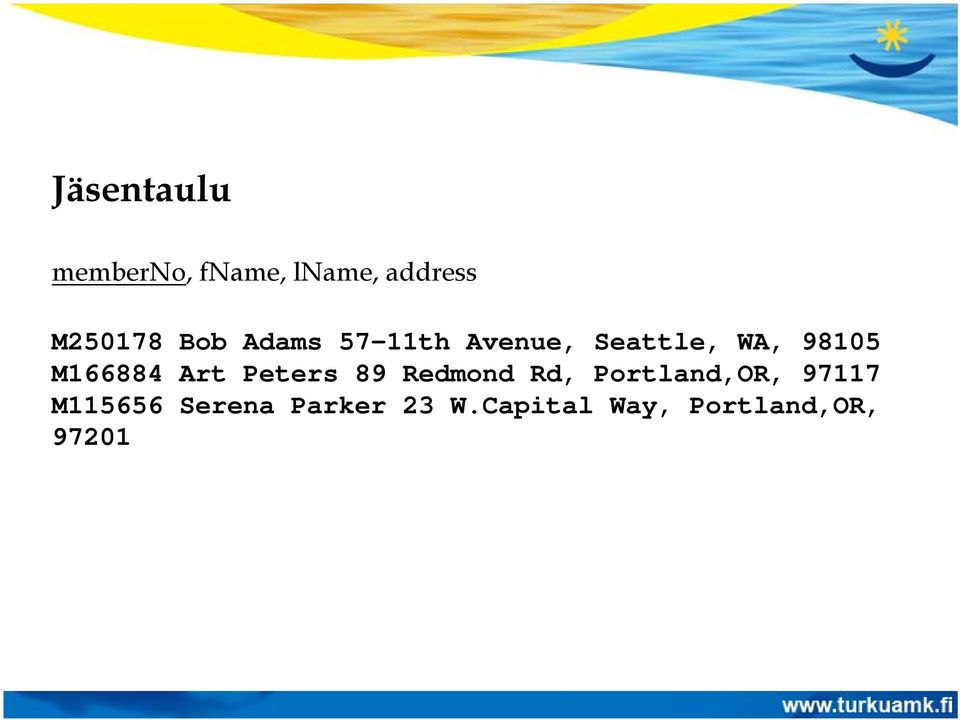

17 Jäsentaulu memberno, fname, lname, address M Bob Adams 57 11th Avenue, Seattle, WA, M Art Peters 89 Redmond Rd, Portland,OR, M Serena Parker 23 W.Capital Way, Portland,OR, 97201

18 Liittymistaulu - Registering Branch No Member Registering Staff Date Joined B001 M S B001 M S B002 M S B002 M S

19 Vuokrasopimustaulu Rental No Date Out Date Return Member No Video No R M R M R M R M R M R M R M R M R M

20 Vuokravideotaulu Video No Available Catalog No Branch No Ei B Kyllä B Kyllä B Kyllä B Kyllä B Kyllä B Kyllä B Kyllä B003

21 Tietokannan suunnittelussa On olemassa järjestelmällisiä suunnittelutapoja ja malleja Eivät aina käytössä Mahdollisia seurauksia: tietokantaprojektin vaatima aika ja resurssit aliarvioidaan tietokannat huonosti suunniteltuja eivät täytä sovellusten vaatimuksia dokumentointi on heikkoa ylläpito on vaikeaa

22 Tietomalli Malli on kuvaus todellisen maailman jostakin kohteesta Keskitytään olennaisiin piirteisiin ja ohitetaan epäolennaiset kyseisen tilanteen kannalta Tietomalli (data model) esittää kohteenaan olevaa organisaatiota tai sen osaa tiedon suhteen

23 Tietomalli Rakenneosa (structural part) säännöt, jotka määrittävät tietokannan rakenteen käsittelyosa (manipulative part) tiedolle sallitut operaatiot (saanti, päivitys, tietokannan rakenteen muutos) eheyssäännöt (integrity rules) Tietomallin tarkoitus on kuvata tiedot ja tehdä ne ymmärrettäviksi. Jos tämä onnistuu, sitä voidaan käyttää tietokannan suunnittelun pohjana

24 Eheys Yksikön eheys (entity integrity) Koska pääavain tunnistaa rivin yksikäsitteisesti, ei sillä saa olla arvoa NULL Viite-eheys (referential integrity) Jos taulussa on toiseen tauluun viittaava avain (foreign key) sille ei saa antaa arvoa, ellei toisessa taulussa ole vastaavaa pääavainta sille voi antaa arvon NULL esim. tulee uusi henkilö, jota ei ole vielä sijoitettu toimistoon

25 Eheys Liiketoiminnalliset säännöt (business rules) Muita sääntöjä, joita liiketoiminta asettaa esim. velan tai tilisaldon kokorajoitus jäsen voi vuokrata korkeintaan 10 videota kerralla

26 Informaatiosysteemi resurssit, jotka mahdollistavat tiedon / informaation keruun hallinnan valvonnan jakamisen koko organisaatiossa. Informaatiosysteemi on laaja ja hiukan abstrakti kokonaisuus. Se koostuu kaikenlaisesta tiedosta.

27 Välihuomautus: suomentajan vaikeuksia To plan - suunnitella A plan - suunnitelma Planning - suunnittelu To Design - suunnitella (myös muotoilla) A Design - suunnittelu, suunnitelma Designing - suunnittelu, muotoilu Miten siis erotetaan Database Planning Database Design

28

29 Database planning System definition Requirements collection and analysis DBMS Selection Logical Design Application Physical Design Design Prototyping Implementation Data Conversion and Loading Testing Operational Maintenance

30 Tietokannan suunnittelu Systeemin määrittely Vaatimusten keruu ja analyysi DBMS Valinta Looginen suunnittelu Sovellusten Fyysinen suunnittelu suunnittelu Protoilu Implementointi Datan konversio ja Lataaminen Testaus Operatiivinen ylläpito

31 Database Planning tietokannan suunnittelu ne johdon toiminnat, joiden seurauksena tietokantasovelluksen toteuttaminen tapahtuu tehokkaasti Tietokantaprojektin alkuna on sovelluksen tavoitteiden asettaminen (mission statement, mission objectives) Määritellään uuden tietokantasovelluksen tai järjestelmän tavoitteet, toiminnot, joita se tukee

32 Database Planning tietokannan suunnittelu Tietokantaprojektin aluksi määritellään sovelluksen tavoitteet Yleensä tietokanta muodostaa osan yrityksen informaatiosysteemistä ja siksi sen täytyy sopia yrityksen informaatiostrategiaan

33 Database Planning tietokannan suunnittelu Tässä vaiheessa voidaan myös kehittää standardeja tiedon keruuseen muodon määrittelyyn dokumentointiin (mitä ja miten) suunnittelutapoihin ja menetelmiin tiedon suojaukseen Siinä on aikamoinen työ, mutta yleensä se kannattaa

34 Database Planning tietokannan suunnittelu Standardit ovat työläitä suunnitella laatia kehittää dokumentoida ylläpitää. Niiden käyttöönotto ja käyttö on kovan työn takana

35 System Definition systeemin määrittely Ennen varsinaista järjestelmän suunnittelua on syytä tarkastella luotavan systeemin laajuutta ja rajoja mikä kuuluu tähän järjestelmään mikä ei kuulu tähän järjestelmään miten uusi systeemi suhtautuu jo olemassa oleviin mihin ja millaiset liittymät tarvitaan

36 System Definition systeemin määrittely esimerkki:

37 System Definition systeemin määrittely käyttäjien näkymät (User Views) Eri käyttäjillä on erilaisia tarpeita ja näkymiä tietokantaan Käyttäjä tarkoittaa henkilöä tai toimintoa työtehtävä tai liiketoiminnallinen alue näkymä voisi myös olla näkökulma Käyttäjien näkymien avulla voidaan helpottaa monimutkaisen tietokannan suunnittelua purkamalla se hallittaviin osiin

38 System Definition systeemin määrittely käyttäjien näkymät (User Views) Käyttäjän näkymä määrittää mitä tietoa tietokannan on pidettävä tallessa millaisia tapahtumia (toimintoja) pitää käsitellä Toisin sanoen: mitä käyttäjä tiedolle tekee ja mille tiedolle

39 System Definition systeemin määrittely käyttäjien näkymät (User Views) Tietokanta ja näkymät

40 Requirements Collection and Analysis vaatimusten keruu ja analyysi Kerätään tietoa joka käyttäjänäkymästä työtehtävä tai liiketoiminnallinen alue: kuvaus käytetystä tai muodostetusta tiedosta miten käyttö tai muodostaminen tapahtuu muut toimintaan ja tietoon kohdistuvat vaatimukset Analysoidaan näitä vaatimusten selvittämiseksi eli sovellukselle tarvittavien ominaisuuksien selvittämiseksi

41 Requirements Collection and Analysis vaatimusten keruu ja analyysi Miten ongelma tai tarve ilmaistaan ei aina kerro kaikkia: Kun eres joskus joku jotta, mukku ei ikän kukka mittä ku kaik aiv vaa. Mikä siis onkaan ongelma?

42 Requirements Collection and Analysis vaatimusten keruu ja analyysi Monen käyttäjänäkymän kyseen ollen on niitä jotenkin yhdistettävä, että saadaan yhteiset vaatimukset. keskitetty lähestymistapa näkymien yhdistäminen näiden yhdistelmä

43 Requirements Collection and Analysis vaatimusten keruu ja analyysi Keskitetty lähestymistapa Kerätään erilaiset käyttäjänäkemykset yhteen näkymään Muodostetaan tästä globaali looginen tietomalli esittää kokonaisuutta - koko organisaatiota Usein suosittu tapa milloin käyttäjänäkymissä on paljon päällekkäisyyttä tietokantasovellus ei ole kovin monimutkainen

44 Keskitetty lähestymis tapa

45 Requirements Collection and Analysis vaatimusten keruu ja analyysi Näkymien yhdistäminen Kunkin näkymän vaatimukset jätetään erilleen Luodaan kutakin näkymää vastaava tietomalli lokaalinen looginen tietomalli (paikallinen) Liitetään nämä tietomallit myöhemmin yhteen Suosittu tapa milloin käyttäjänäkymät ovat hyvin erilaisia tietokantasovellus on monimutkainen saadaan työ jaettua käsiteltäviin osiin

46 Database Design tietokannan suunnittelu Näkymien yhdistäminen Kunkin näkymän vaatimukset jätetään erilleen Luodaan kutakin näkymää vastaava tietomalli lokaalinen looginen tietomalli (paikallinen) Liitetään nämä tietomallit myöhemmin yhteen Suosittu tapa milloin käyttäjänäkymät ovat hyvin erilaisia tietokantasovellus on monimutkainen saadaan työ jaettua käsiteltäviin osiin

47 Informaatiosysteemin elinkaari Database Design tietokannan suunnittelu

48 Database Design tietokannan suunnittelu Kaksi pääosaa Looginen suunnittelu Yritetään tunnistaa ja määritellä (objects) kohteet, oliot, alkiot, tietoalkiot, joita tietokannassa tarvitaan Määritellään näiden väliset suhteet Fyysinen suunnittelu Päätetään, miten looginen suunnitelma toteutetaan tauluina

49 Application Design sovellusten suunnittelu Sovellusten suunnittelua ei voi saada valmiiksi ennen kuin tietokanta on suunniteltu Tietokannan täytyy tukea sovelluksia Näiden kahden suunnittelun lajin välillä täytyy kulkea informaatiota. Kaiken vaatimusten yhteydessä esiintyneen toiminnallisuuden tulee esiintyä sovelluksissa.

50 Application Design sovellusten suunnittelu Toiminnallisuus on tapahtumissa (transaction) Että käyttäjät voisivat toimia joustavasti ja tehokkaasti, on käyttöliittymän (user interface) oltava hyvä, selkeä ja toimiva Suunnitellaan siis näitä osin yhtä aikaa.

51 Transaction Design tapahtumien suunnittelu Tapahtumat esittävät tosimaailman tilanteita esim. uuden jäsenen rekisteröinti Näiden seurauksena tietokannan tila muuttuu tietosisältö yleensä muuttuu: lisäys poisto päivitys

52 Transaction Design tapahtumien suunnittelu Tapahtumien suunnittelun yhteydessä dokumentoidaan tiedot, joita tapahtuma käsittelee toiminnalliset ominaisuudet (mitä se tekee) tapahtuman tulostus tärkeys käyttäjille oletettu käyttötaajuus muut vaatimukset tehokkuus (vasteaika, muistitarve tms) tietoturvavaatimukset

53 User Interface Design käyttöliittymän suunnittelu Käyttöliittymän tulee olla selkeä, ymmärrettävä ja looginen Järkevä otsikko ymmärrettävät ohjeet Looginen kenttien ryhmittely ja järjestys visuaalisesti miellyttävä lomakkeen ulkoasu tutut otsakkeet kentillä konsistentti (yhtäläinen) ulkoasua terminologia: nimityskäytäntö ja lyhenteet värien käyttö lomakkeen osien koristeet

54 User Interface Design käyttöliittymän suunnittelu Käyttöliittymän tulee olla selkeä, ymmärrettävä ja looginen Tiedon syöttökenttien selkeä merkintä: rajat ja tilaa miellyttävät kursorin liikkeet virheen korjausmahdollisuudet kentissä kirjaimille/numeroille ja koko kentälle Kelpaamattomille arvoille selkeät virheilmoitukset Valinnaiset kentät merkitty selvästi Selittävät tekstit kentille Päätössignaali (milloin tuli valmista)

55 Prototyping protoilu Prototyyppi on toimiva malli, jolla ei ole lopullisen systeemin täyttä toiminnallisuutta. Prototyyppi on melko halpa ja nopea rakentaa. Sen avulla voidaan kokeilla systeemin ulkoasua, loogisuutta, toimintojen jaksottelua jne. Näin saadaan vaatimukset tarkennettua ennen lopullisen rakenteen toteutusta

56 Prototyping protoilu Requirements prototyping vaatimusten prototyyppi prototyypin käyttö vaatimusten tarkentamiseen kun vaatimukset ovat selvät, proto hylätään Evolutionary prototyping kehittävä protoilu kuin yllä, mutta prototyyppiä kehitetään koko ajan ei hävitetä protosta vähitellen muodostuu lopullinen toimiva systeemi

57 Data conversion and loading tiedon konversio ja lataus Tätä tarvitaan milloin uusi tietokanta kokonaan syrjäyttää entisen tai entistä ei ole Yleensä hoidetaan apuohjelmilla Joskus voidaan konvertoida vanhan systeemin ohjelmat käyttämään uutta tietokantaa

58 Testing testaus Ennen käyttöönottoa uusi tietokantasovellus on testattava perusteellisesti Käyttäjä on paras testaaja käyttö on paras testi Tämä on totta. Käyttö on myös kallein ja turmiollisin testi

59 Testing testaus Testaus on huolella suunniteltava mukaan. Sitä tehdään koko kehitysprosessin aikana. Tarvitaan testausstrategia Testaus osoittaa virheiden mukanaolon ei niiden poissaoloa Virheiden löytyminen hävittää luottamuksen systeemiin Paras tapa luoda luottamus systeemiin on yrittää hävittää se

60 Testing testaus Mitä aikaisemmin virheet löydetään, sitä helpompaa nopeampaa halvempaa niiden korjaus on. Testauksen aikana kerätyt tiedot systeemin toiminnasta on talletettava. Ne osoittavat systeemin laatua. Tulevien käyttäjien tulisi olla mukana testauksessa alusta asti.

61 Testing testaus Mitä testataan määritykset vaatimukset dokumentit mallit ohjelmat käyttöliittymät Siis: kaikki, mitä tässä projektissa on ihminen käsitellyt.

62 Operational Maintenance operatiivinen ylläpito Tämä täytyy suunnitella ennen systeemin käyttöönottoa Tietokannan toiminnan ja suorituskyvyn valvonta suorituskyvyn laskiessa alle rajan uudelleen organisoidaan viritetään Sovellusten ylläpito ja kehitys virheiden korjaus uusien piirteiden lisääminen
