1 Voit lukea suosituksia käyttäjän oppaista, teknisistä ohjeista tai asennusohjeista tuotteelle. Löydät kysymyksiisi vastaukset käyttöoppaasta ( tiedot, ohjearvot, turvallisuusohjeet, koko, lisävarusteet jne.). Yksityiskohtaiset käyttöohjeet ovat käyttäjänoppaassa Käyttöohje Käyttöohjeet Käyttäjän opas Omistajan käsikirja Käyttöopas

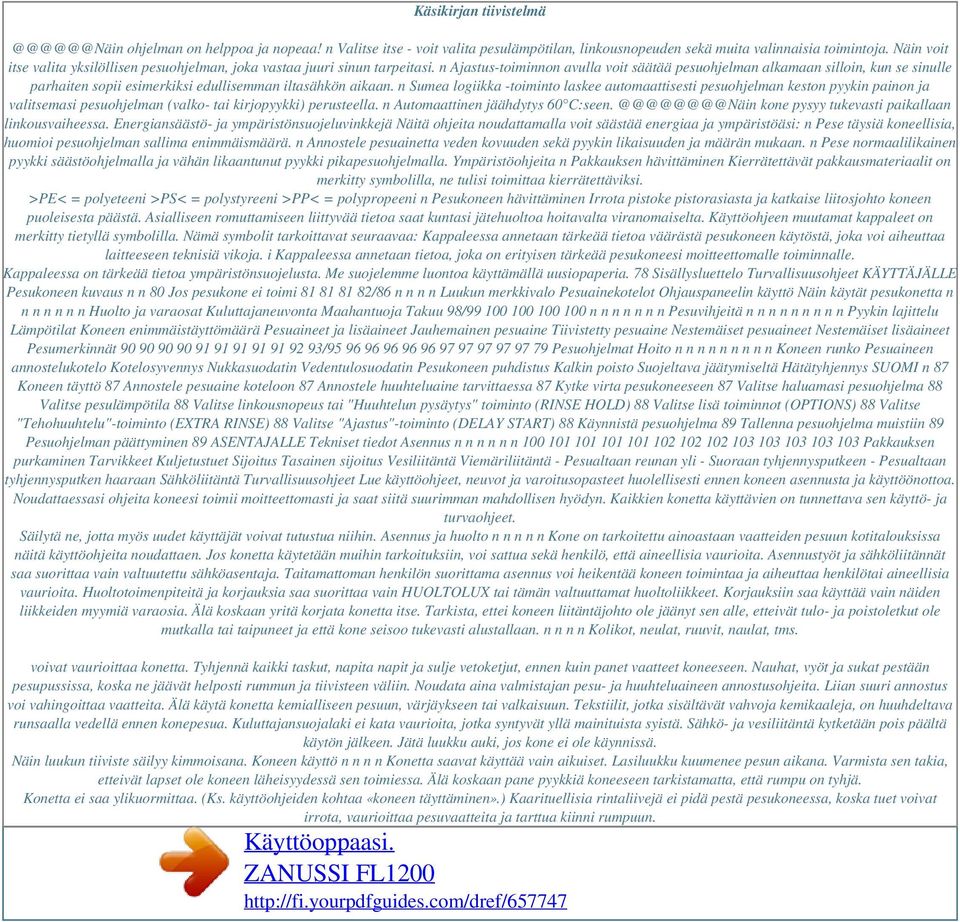

2 Käsikirjan tiivistelmä ohjelman on helppoa ja nopeaa! n Valitse itse - voit valita pesulämpötilan, linkousnopeuden sekä muita valinnaisia toimintoja. Näin voit itse valita yksilöllisen pesuohjelman, joka vastaa juuri sinun tarpeitasi. n Ajastus-toiminnon avulla voit säätää pesuohjelman alkamaan silloin, kun se sinulle parhaiten sopii esimerkiksi edullisemman iltasähkön aikaan. n Sumea logiikka -toiminto laskee automaattisesti pesuohjelman keston pyykin painon ja valitsemasi pesuohjelman (valko- tai kirjopyykki) perusteella. n Automaattinen jäähdytys 60 kone pysyy tukevasti paikallaan linkousvaiheessa. Energiansäästö- ja ympäristönsuojeluvinkkejä Näitä ohjeita noudattamalla voit säästää energiaa ja ympäristöäsi: n Pese täysiä koneellisia, huomioi pesuohjelman sallima enimmäismäärä. n Annostele pesuainetta veden kovuuden sekä pyykin likaisuuden ja määrän mukaan. n Pese normaalilikainen pyykki säästöohjelmalla ja vähän likaantunut pyykki pikapesuohjelmalla. Ympäristöohjeita n Pakkauksen hävittäminen Kierrätettävät pakkausmateriaalit on merkitty symbolilla, ne tulisi toimittaa kierrätettäviksi. >PE< = polyeteeni >PS< = polystyreeni >PP< = polypropeeni n Pesukoneen hävittäminen Irrota pistoke pistorasiasta ja katkaise liitosjohto koneen puoleisesta päästä. Asialliseen romuttamiseen liittyvää tietoa saat kuntasi jätehuoltoa hoitavalta viranomaiselta. Käyttöohjeen muutamat kappaleet on merkitty tietyllä symbolilla. Nämä symbolit tarkoittavat seuraavaa: Kappaleessa annetaan tärkeää tietoa väärästä pesukoneen käytöstä, joka voi aiheuttaa laitteeseen teknisiä vikoja. i Kappaleessa annetaan tietoa, joka on erityisen tärkeää pesukoneesi moitteettomalle toiminnalle. Kappaleessa on tärkeää tietoa ympäristönsuojelusta. Me suojelemme luontoa käyttämällä uusiopaperia. 78 Sisällysluettelo Turvallisuusohjeet KÄYTTÄJÄLLE Pesukoneen kuvaus n n 80 Jos pesukone ei toimi /86 n n n n Luukun merkkivalo Pesuainekotelot Ohjauspaneelin käyttö Näin käytät pesukonetta n n n n n n n Huolto ja varaosat Kuluttajaneuvonta Maahantuoja Takuu 98/ n n n n n n n Pesuvihjeitä n n n n n n n n n Pyykin lajittelu Lämpötilat Koneen enimmäistäyttömäärä Pesuaineet ja lisäaineet Jauhemainen pesuaine Tiivistetty pesuaine Nestemäiset pesuaineet Nestemäiset lisäaineet Pesumerkinnät / Pesuohjelmat Hoito n n n n n n n n n Koneen runko Pesuaineen annostelukotelo Kotelosyvennys Nukkasuodatin Vedentulosuodatin Pesukoneen puhdistus Kalkin poisto Suojeltava jäätymiseltä Hätätyhjennys SUOMI n 87 Koneen täyttö 87 Annostele pesuaine koteloon 87 Annostele huuhteluaine tarvittaessa 87 Kytke virta pesukoneeseen 87 Valitse haluamasi pesuohjelma 88 Valitse pesulämpötila 88 Valitse linkousnopeus tai "Huuhtelun pysäytys" toiminto (RINSE HOLD) 88 Valitse lisä toiminnot (OPTIONS) 88 Valitse "Tehohuuhtelu"-toiminto (EXTRA RINSE) 88 Valitse "Ajastus"-toiminto (DELAY START) 88 Käynnistä pesuohjelma 89 Tallenna pesuohjelma muistiin 89 Pesuohjelman päättyminen 89 ASENTAJALLE Tekniset tiedot Asennus n n n n n n Pakkauksen purkaminen Tarvikkeet Kuljetustuet Sijoitus Tasainen sijoitus Vesiliitäntä Viemäriliitäntä - Pesualtaan reunan yli - Suoraan tyhjennysputkeen - Pesualtaan tyhjennysputken haaraan Sähköliitäntä Turvallisuusohjeet Lue käyttöohjeet, neuvot ja varoitusopasteet huolellisesti ennen koneen asennusta ja käyttöönottoa. Noudattaessasi ohjeita koneesi toimii moitteettomasti ja saat siitä suurimman mahdollisen hyödyn. Kaikkien konetta käyttävien on tunnettava sen käyttö- ja turvaohjeet. Säilytä ne, jotta myös uudet käyttäjät voivat tutustua niihin. Asennus ja huolto n n n n n Kone on tarkoitettu ainoastaan vaatteiden pesuun kotitalouksissa näitä käyttöohjeita noudattaen. Jos konetta käytetään muihin tarkoituksiin, voi sattua sekä henkilö, että aineellisia vaurioita. Asennustyöt ja sähköliitännät saa suorittaa vain valtuutettu sähköasentaja. Taitamattoman henkilön suorittama asennus voi heikentää koneen toimintaa ja aiheuttaa henkilötai aineellisia vaurioita. Huoltotoimenpiteitä ja korjauksia saa suorittaa vain HUOLTOLUX tai tämän valtuuttamat huoltoliikkeet. Korjauksiin saa käyttää vain näiden liikkeiden myymiä varaosia. Älä koskaan yritä korjata konetta itse. Tarkista, ettei koneen liitäntäjohto ole jäänyt sen alle, etteivät tulo- ja poistoletkut ole mutkalla tai taipuneet ja että kone seisoo tukevasti alustallaan. n n n n Kolikot, neulat, ruuvit, naulat, tms. voivat vaurioittaa konetta. Tyhjennä kaikki taskut, napita napit ja sulje vetoketjut, ennen kuin panet vaatteet koneeseen. Nauhat, vyöt ja sukat pestään pesupussissa, koska ne jäävät helposti rummun ja tiivisteen väliin. Noudata aina valmistajan pesu- ja huuhteluaineen annostusohjeita. Liian suuri annostus voi vahingoittaa vaatteita. Älä käytä konetta kemialliseen pesuun, värjäykseen tai valkaisuun. Tekstiilit, jotka sisältävät vahvoja kemikaaleja, on huuhdeltava runsaalla vedellä ennen konepesua. Kuluttajansuojalaki ei kata vaurioita, jotka syntyvät yllä mainituista syistä. Sähkö- ja vesiliitäntä kytketään pois päältä käytön jälkeen. Jätä luukku auki, jos kone ei ole käynnissä. Näin luukun tiiviste säilyy kimmoisana. Koneen käyttö n n n n Konetta saavat käyttää vain aikuiset. Lasiluukku kuumenee pesun aikana. Varmista sen takia, etteivät lapset ole koneen läheisyydessä sen toimiessa. Älä koskaan pane pyykkiä koneeseen tarkistamatta, että rumpu on tyhjä. Konetta ei saa ylikuormittaa. (Ks. käyttöohjeiden kohtaa «koneen täyttäminen».) Kaarituellisia rintaliivejä ei pidä pestä pesukoneessa, koska tuet voivat irrota, vaurioittaa pesuvaatteita ja tarttua kiinni rumpuun.

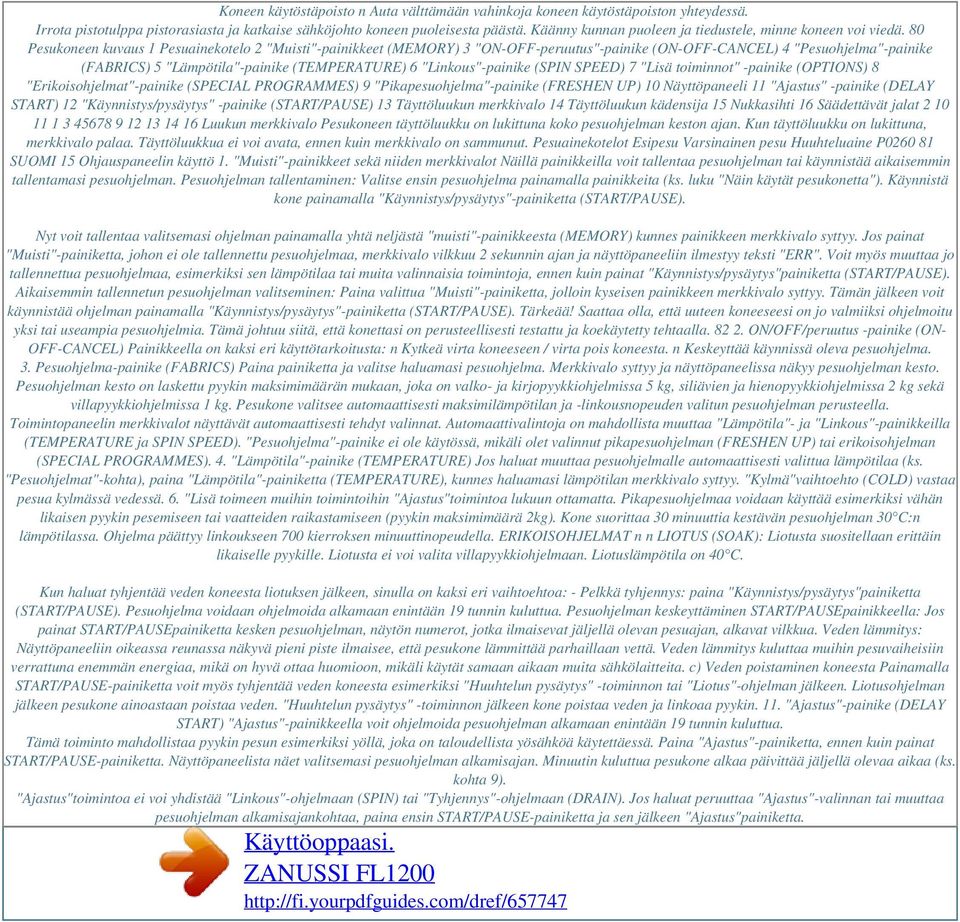

3 Koneen käytöstäpoisto n Auta välttämään vahinkoja koneen käytöstäpoiston yhteydessä. Irrota pistotulppa pistorasiasta ja katkaise sähköjohto koneen puoleisesta päästä. Käänny kunnan puoleen ja tiedustele, minne koneen voi viedä. 80 Pesukoneen kuvaus 1 Pesuainekotelo 2 "Muisti"-painikkeet (MEMORY) 3 "ON-OFF-peruutus"-painike (ON-OFF-CANCEL) 4 "Pesuohjelma"-painike (FABRICS) 5 "Lämpötila"-painike (TEMPERATURE) 6 "Linkous"-painike (SPIN SPEED) 7 "Lisä toiminnot" -painike (OPTIONS) 8 "Erikoisohjelmat"-painike (SPECIAL PROGRAMMES) 9 "Pikapesuohjelma"-painike (FRESHEN UP) 10 Näyttöpaneeli 11 "Ajastus" -painike (DELAY START) 12 "Käynnistys/pysäytys" -painike (START/PAUSE) 13 Täyttöluukun merkkivalo 14 Täyttöluukun kädensija 15 Nukkasihti 16 Säädettävät jalat Luukun merkkivalo Pesukoneen täyttöluukku on lukittuna koko pesuohjelman keston ajan. Kun täyttöluukku on lukittuna, merkkivalo palaa. Täyttöluukkua ei voi avata, ennen kuin merkkivalo on sammunut. Pesuainekotelot Esipesu Varsinainen pesu Huuhteluaine P SUOMI 15 Ohjauspaneelin käyttö 1. "Muisti"-painikkeet sekä niiden merkkivalot Näillä painikkeilla voit tallentaa pesuohjelman tai käynnistää aikaisemmin tallentamasi pesuohjelman. Pesuohjelman tallentaminen: Valitse ensin pesuohjelma painamalla painikkeita (ks. luku "Näin käytät pesukonetta"). Käynnistä kone painamalla "Käynnistys/pysäytys"-painiketta (START/PAUSE). Nyt voit tallentaa valitsemasi ohjelman painamalla yhtä neljästä "muisti"-painikkeesta (MEMORY) kunnes painikkeen merkkivalo syttyy. Jos painat "Muisti"-painiketta, johon ei ole tallennettu pesuohjelmaa, merkkivalo vilkkuu 2 sekunnin ajan ja näyttöpaneeliin ilmestyy teksti "ERR". Voit myös muuttaa jo tallennettua pesuohjelmaa, esimerkiksi sen lämpötilaa tai muita valinnaisia toimintoja, ennen kuin painat "Käynnistys/pysäytys"painiketta (START/PAUSE). Aikaisemmin tallennetun pesuohjelman valitseminen: Paina valittua "Muisti"-painiketta, jolloin kyseisen painikkeen merkkivalo syttyy. Tämän jälkeen voit käynnistää ohjelman painamalla "Käynnistys/pysäytys"-painiketta (START/PAUSE). Tärkeää! Saattaa olla, että uuteen koneeseesi on jo valmiiksi ohjelmoitu yksi tai useampia pesuohjelmia. Tämä johtuu siitä, että konettasi on perusteellisesti testattu ja koekäytetty tehtaalla ON/OFF/peruutus -painike (ON- OFF-CANCEL) Painikkeella on kaksi eri käyttötarkoitusta: n Kytkeä virta koneeseen / virta pois koneesta. n Keskeyttää käynnissä oleva pesuohjelma. 3. Pesuohjelma-painike (FABRICS) Paina painiketta ja valitse haluamasi pesuohjelma. Merkkivalo syttyy ja näyttöpaneelissa näkyy pesuohjelman kesto. Pesuohjelman kesto on laskettu pyykin maksimimäärän mukaan, joka on valko- ja kirjopyykkiohjelmissa 5 kg, siliävien ja hienopyykkiohjelmissa 2 kg sekä villapyykkiohjelmissa 1 kg. Pesukone valitsee automaattisesti maksimilämpötilan ja -linkousnopeuden valitun pesuohjelman perusteella. Toimintopaneelin merkkivalot näyttävät automaattisesti tehdyt valinnat. Automaattivalintoja on mahdollista muuttaa "Lämpötila"- ja "Linkous"-painikkeilla (TEMPERATURE ja SPIN SPEED). "Pesuohjelma"-painike ei ole käytössä, mikäli olet valinnut pikapesuohjelman (FRESHEN UP) tai erikoisohjelman (SPECIAL PROGRAMMES). 4. "Lämpötila"-painike (TEMPERATURE) Jos haluat muuttaa pesuohjelmalle automaattisesti valittua lämpötilaa (ks. "Pesuohjelmat"-kohta), paina "Lämpötila"-painiketta (TEMPERATURE), kunnes haluamasi lämpötilan merkkivalo syttyy. "Kylmä"vaihtoehto (COLD) vastaa pesua kylmässä vedessä. 6. "Lisä toimeen muihin toimintoihin "Ajastus"toimintoa lukuun ottamatta. Pikapesuohjelmaa voidaan käyttää esimerkiksi vähän likaisen pyykin pesemiseen tai vaatteiden raikastamiseen (pyykin maksimimäärä 2kg). Kone suorittaa 30 minuuttia kestävän pesuohjelman 30 C:n lämpötilassa. Ohjelma päättyy linkoukseen 700 kierroksen minuuttinopeudella. ERIKOISOHJELMAT n n LIOTUS (SOAK): Liotusta suositellaan erittäin likaiselle pyykille. Liotusta ei voi valita villapyykkiohjelmaan. Liotuslämpötila on 40 C. Kun haluat tyhjentää veden koneesta liotuksen jälkeen, sinulla on kaksi eri vaihtoehtoa: - Pelkkä tyhjennys: paina "Käynnistys/pysäytys"painiketta (START/PAUSE). Pesuohjelma voidaan ohjelmoida alkamaan enintään 19 tunnin kuluttua. Pesuohjelman keskeyttäminen START/PAUSEpainikkeella: Jos painat START/PAUSEpainiketta kesken pesuohjelman, näytön numerot, jotka ilmaisevat jäljellä olevan pesuajan, alkavat vilkkua. Veden lämmitys: Näyttöpaneeliin oikeassa reunassa näkyvä pieni piste ilmaisee, että pesukone lämmittää parhaillaan vettä. Veden lämmitys kuluttaa muihin pesuvaiheisiin verrattuna enemmän energiaa, mikä on hyvä ottaa huomioon, mikäli käytät samaan aikaan muita sähkölaitteita. c) Veden poistaminen koneesta Painamalla START/PAUSE-painiketta voit myös tyhjentää veden koneesta esimerkiksi "Huuhtelun pysäytys" -toiminnon tai "Liotus"-ohjelman jälkeen. Liotusohjelman jälkeen pesukone ainoastaan poistaa veden. "Huuhtelun pysäytys" -toiminnon jälkeen kone poistaa veden ja linkoaa pyykin. 11. "Ajastus"-painike (DELAY START) "Ajastus"-painikkeella voit ohjelmoida pesuohjelman alkamaan enintään 19 tunnin kuluttua. Tämä toiminto mahdollistaa pyykin pesun esimerkiksi yöllä, joka on taloudellista yösähköä käytettäessä. Paina "Ajastus"-painiketta, ennen kuin painat START/PAUSE-painiketta. Näyttöpaneelista näet valitsemasi pesuohjelman alkamisajan. Minuutin kuluttua pesukone alkaa päivittää jäljellä olevaa aikaa (ks. kohta 9). "Ajastus"toimintoa ei voi yhdistää "Linkous"-ohjelmaan (SPIN) tai "Tyhjennys"-ohjelmaan (DRAIN). Jos haluat peruuttaa "Ajastus"-valinnan tai muuttaa pesuohjelman alkamisajankohtaa, paina ensin START/PAUSE-painiketta ja sen jälkeen "Ajastus"painiketta.

4 Jos haluat peruuttaa toiminnon, näppäile näytölle numero "0" ja paina sen jälkeen uudelleen START/PAUSE-painiketta. Peruutettuasi "Ajastus"toiminnon aiemmin valitun pesuohjelman kesto ilmestyy jälleen näyttöpaneeliin. 12. Merkkivalot Merkkivalot syttyvät valitsemiesi toimintojen mukaan. Jos valot vilkkuvat n. 3 sekunnin ajan, olet ohjelmoinut koneeseen virheellisen pesuohjelman. Tällöin myös näyttöpaneeliin ilmestyy teksti "Err". Jo käynnistetyn pesuohjelman muuttaminen Jos haluat muuttaa jo käynnissä olevaa pesuohjelmaa, sinun täytyy ensin keskeyttää ohjelma painamalla START/PAUSE-painiketta. Voit muuttaa seuraavia asetuksia ennen vedenlämmitysvaiheen alkamista, so. valko- ja kirjopyykkiohjelmassa ensimmäisen 15 minuutin aikana, siliävien- ja hienopyykkiohjelmassa ensimmäisen 10 minuutin aikana sekä villapyykkiohjelmassa ensimmäisen 5 minuutin aikana: n Pesuohjelma (FABRICS) n Pesulämpötila (TEMPERATURE) n Säästöohjelma (ECONOMY) tai pikapesu (QUICK WASH) Koneen käynnistämisen jälkeen "Esipesu"-toiminnon voi peruuttaa, mutta sitä ei voi valita uutena toimintona. "Linkous"-toimintoon (SPIN SPEED) on mahdollista tehdä muutoksia vielä ennen kuin kone aloittaa viimeisen linkouksen. "Tehohuuhtelu"-toiminto (EXTRA RINSE) on mahdollista peruuttaa vielä ennen huuhtelun alkamista. Kun haluat käynnistää pesuohjelman uudelleen, paina uudestaan START/PAUSEpainiketta. Täyttöluukun avaaminen pesuohjelman käynnistymisen jälkeen Täyttöluukku on mahdollista avata ennen vedenlämmitysvaiheen alkamista eli pesuohjelman ensimmäisen 15:n, 10:n tai 5 minuutin aikana ohjelmasta riippuen (ks. edellinen kohta). Ennen täyttöluukun avaamista pesuohjelma on keskeytettävä painamalla START/PAUSE-painiketta. Mikäli täyttöluukku ei aukea, kone on jo aloittanut veden lämmittämisen tai veden pinta rummussa on noussut täyttöluukun alareunan tasolle. Täyttöluukun automaattinen lukitus on turvatoiminto, joka estää luukkua aukeamasta, kun rummussa on vettä. Voit avata täyttöluukun heti kun kädensijan vieressä oleva merkkivalo on sammunut. 86 i Näin käytät pesukonetta Ennen ensimmäistä pesua on hyvä käynnistää 60 C: een ohjelma ilman esipesua, jolloin koneen rumpu ja sisäosat puhdistuvat. Laita 1/2 mitallista pesuainetta varsinaisen pesun pesuainelokeroon ja vie pesuohjelma läpi ilman pyykkiä. 1. Koneen täyttö Avaa luukku. Laita pestävät vaatekappaleet yksitellen koneeseen mahdollisimman tasaisesti. Sulje luukku varmistuen siitä, että salpa naksahtaa kiinni. P Annostele pesuaine koteloon Vedä kotelo ulos ohjaustaulusta. Mittaa pesuaine annostimella ja kaada aine kotelon keskiosaan. Mikäli valitset ohjelman, johon kuuluu esipesu, annostele pesuainetta myös vasemmanpuoleiseen lokeroon. P0223 korkeintaan MAX-tasoon. P0226 lämpötilan merkkivalo syttyy. toiminnon merkkivalo syttyy. sitten pesulämpötila FAB R I S C TE R käynnistyy n. 30 sekunnin kuluttua. RT/ PAUSE STA MEMORY pesuohjelma on edelleen valittuna ja sen merkkivalot pyykki pois koneesta. Varmista, että pesukoneen rumpu on eivät lähde pois valkoiset ja värilliset vedellä pestäessä on käytettävä vain nestemäisiä pesuaineita. Koneen enimmäistäyttömäärä Tarkasti ottaen pestävä pyykki tulisi aina punnita. Rummun täyttömäärä on enint. 5 kg puuvillaa ja pellavaa. Tekokuitujen ja arkojen tekstiilien kohdalla enimmäistäyttömäärä on 2 kg, villalle 1kg. Pyykin punnitseminen on vaivalloista, joten annamme avuksi seuraavat täyttöohjeet: puuvilla ja pellava (valko- kirjopyykki): täytä rumpu, mutta ei liian tiiviisti. värinsä pitävät keinokuidut: enint. 2/3 rummun tilavuudesta. arat tekstiilit ja villa: enint. 1/2 rummun tilavuudesta. Ennen pyykin koneeseen panoa: n korjaa vaatteissa olevat repeytymät n napita napit, painonapit ja sulje vetoketjut n korjaa rispaantuneet vaatekappaleet ennen pesua n tyhjennä taskut. Neulat, naulat ja muut terävät esineet saattavat vaurioittaa pesukonetta ja pestäviä vaatteita n irrota verhokoukut n pese värilliset ja väriäpäästävät vaatekappaleet ensimmäisen kerran erikseen, sillä niistä irtoaa todennäköisesti väriä ensimmäisessä pesussa. Poista maalitahrat esim. tärpätillä. Odota, että tärpätti on täysin haihtunut ja kuivunut ennen pesua. Pesukoneen valmistaja ei ole vastuussa vahingoista, jotka aiheutuvat haihtuvien, tulenarkojen tai myrkyllisten aineiden käytöstä. Lämpötilat n n n Valkoiselle puuvillalle ja pellavalle suosittelemme 60 C 95 C:n sijasta. Jos pyykki ei ole kovin likaista, se puhdistuu yhtä tehokkaasti kuin korkeammassa lämpötilassa, ja energiaa säästyy jopa 30%. Sama koskee osittain myös väriäpäästämätöntä kirjopyykkiä, joka pestään normaalisti 60 C:ssa. Mikäli pyykki ei kuitenkaan ole erityisen likaista, riittää lämpötilaksi 40 C. Väriäpäästävät vaatekappaleet pestään korkeintaan 40 C:ssa. Jos väriäpäästäviä ja värinsä pitäviä vaatekappaleita pestään yhdessä, lämpötila valitaan väriäpäästävien vaatekappaleiden mukaan, eli enint. 40 C. Lujat valkoiset vaatekappaleet ja värilliset tekokuidut voidaan yleensä pestä 60 C:ssa, mutta normaalisti riittää tällöinkin 40 C, mikäli pyykki ei ole erityisen likaista. 90 Pesuaineet ja lisäaineet Hyvä pesutulos riippuu mm. siitä, mitä pesuainetta ja annostusta on käytetty. Sekä kirjo-, hieno- että villapesulle on olemassa omat pesuaineensa. Käytä vain ensiluokkaisia, konepesuun tarkoitettuja pesuaineita. Noudata aina valmistajan annostusohjeita. Annostus riippuu pyykin määrästä, likaisuusasteesta ja veden kovuudesta.

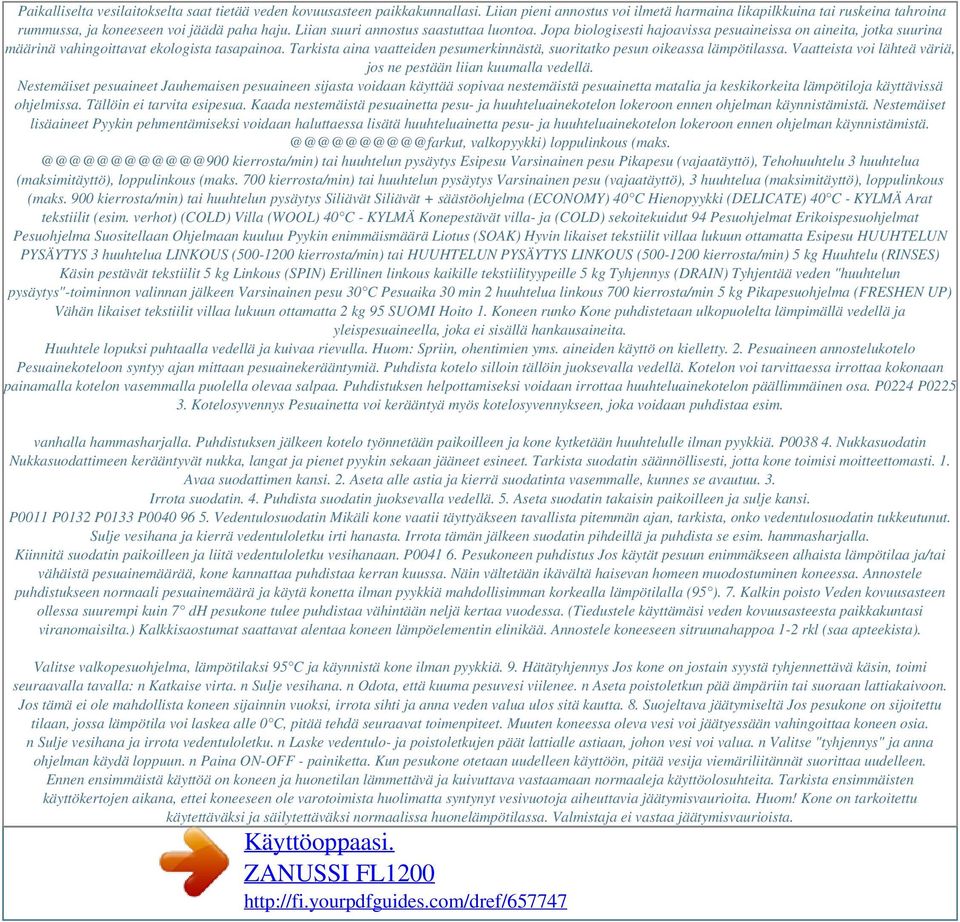

5 Paikalliselta vesilaitokselta saat tietää veden kovuusasteen paikkakunnallasi. Liian pieni annostus voi ilmetä harmaina likapilkkuina tai ruskeina tahroina rummussa, ja koneeseen voi jäädä paha haju. Liian suuri annostus saastuttaa luontoa. Jopa biologisesti hajoavissa pesuaineissa on aineita, jotka suurina määrinä vahingoittavat ekologista tasapainoa. Tarkista aina vaatteiden pesumerkinnästä, suoritatko pesun oikeassa lämpötilassa. Vaatteista voi lähteä väriä, jos ne pestään liian kuumalla vedellä. Nestemäiset pesuaineet Jauhemaisen pesuaineen sijasta voidaan käyttää sopivaa nestemäistä pesuainetta matalia ja keskikorkeita lämpötiloja käyttävissä ohjelmissa. Tällöin ei tarvita esipesua. Kaada nestemäistä pesuainetta pesu- ja huuhteluainekotelon lokeroon ennen ohjelman käynnistämistä. Nestemäiset lisäaineet Pyykin pehmentämiseksi voidaan haluttaessa lisätä huuhteluainetta pesu- ja huuhteluainekotelon lokeroon ennen ohjelman käynnistämistä. valkopyykki) loppulinkous (maks. kierrosta/min) tai huuhtelun pysäytys Esipesu Varsinainen pesu Pikapesu (vajaatäyttö), Tehohuuhtelu 3 huuhtelua (maksimitäyttö), loppulinkous (maks. 700 kierrosta/min) tai huuhtelun pysäytys Varsinainen pesu (vajaatäyttö), 3 huuhtelua (maksimitäyttö), loppulinkous (maks. 900 kierrosta/min) tai huuhtelun pysäytys Siliävät Siliävät + säästöohjelma (ECONOMY) 40 C Hienopyykki (DELICATE) 40 C - KYLMÄ Arat tekstiilit (esim. verhot) (COLD) Villa (WOOL) 40 C - KYLMÄ Konepestävät villa- ja (COLD) sekoitekuidut 94 Pesuohjelmat Erikoispesuohjelmat Pesuohjelma Suositellaan Ohjelmaan kuuluu Pyykin enimmäismäärä Liotus (SOAK) Hyvin likaiset tekstiilit villaa lukuun ottamatta Esipesu HUUHTELUN PYSÄYTYS 3 huuhtelua LINKOUS ( kierrosta/min) tai HUUHTELUN PYSÄYTYS LINKOUS ( kierrosta/min) 5 kg Huuhtelu (RINSES) Käsin pestävät tekstiilit 5 kg Linkous (SPIN) Erillinen linkous kaikille tekstiilityypeille 5 kg Tyhjennys (DRAIN) Tyhjentää veden "huuhtelun pysäytys"-toiminnon valinnan jälkeen Varsinainen pesu 30 C Pesuaika 30 min 2 huuhtelua linkous 700 kierrosta/min 5 kg Pikapesuohjelma (FRESHEN UP) Vähän likaiset tekstiilit villaa lukuun ottamatta 2 kg 95 SUOMI Hoito 1. Koneen runko Kone puhdistetaan ulkopuolelta lämpimällä vedellä ja yleispesuaineella, joka ei sisällä hankausaineita. Huuhtele lopuksi puhtaalla vedellä ja kuivaa rievulla. Huom: Spriin, ohentimien yms. aineiden käyttö on kielletty. 2. Pesuaineen annostelukotelo Pesuainekoteloon syntyy ajan mittaan pesuainekerääntymiä. Puhdista kotelo silloin tällöin juoksevalla vedellä. Kotelon voi tarvittaessa irrottaa kokonaan painamalla kotelon vasemmalla puolella olevaa salpaa. Puhdistuksen helpottamiseksi voidaan irrottaa huuhteluainekotelon päällimmäinen osa. P0224 P Kotelosyvennys Pesuainetta voi kerääntyä myös kotelosyvennykseen, joka voidaan puhdistaa esim. vanhalla hammasharjalla. Puhdistuksen jälkeen kotelo työnnetään paikoilleen ja kone kytketään huuhtelulle ilman pyykkiä. P Nukkasuodatin Nukkasuodattimeen kerääntyvät nukka, langat ja pienet pyykin sekaan jääneet esineet. Tarkista suodatin säännöllisesti, jotta kone toimisi moitteettomasti. 1. Avaa suodattimen kansi. 2. Aseta alle astia ja kierrä suodatinta vasemmalle, kunnes se avautuu. 3. Irrota suodatin. 4. Puhdista suodatin juoksevalla vedellä. 5. Aseta suodatin takaisin paikoilleen ja sulje kansi. P0011 P0132 P0133 P Vedentulosuodatin Mikäli kone vaatii täyttyäkseen tavallista pitemmän ajan, tarkista, onko vedentulosuodatin tukkeutunut. Sulje vesihana ja kierrä vedentuloletku irti hanasta. Irrota tämän jälkeen suodatin pihdeillä ja puhdista se esim. hammasharjalla. Kiinnitä suodatin paikoilleen ja liitä vedentuloletku vesihanaan. P Pesukoneen puhdistus Jos käytät pesuun enimmäkseen alhaista lämpötilaa ja/tai vähäistä pesuainemäärää, kone kannattaa puhdistaa kerran kuussa. Näin vältetään ikävältä haisevan homeen muodostuminen koneessa. Annostele puhdistukseen normaali pesuainemäärä ja käytä konetta ilman pyykkiä mahdollisimman korkealla lämpötilalla (95 ). 7. Kalkin poisto Veden kovuusasteen ollessa suurempi kuin 7 dh pesukone tulee puhdistaa vähintään neljä kertaa vuodessa. (Tiedustele käyttämäsi veden kovuusasteesta paikkakuntasi viranomaisilta.) Kalkkisaostumat saattavat alentaa koneen lämpöelementin elinikää. Annostele koneeseen sitruunahappoa 1-2 rkl (saa apteekista). Valitse valkopesuohjelma, lämpötilaksi 95 C ja käynnistä kone ilman pyykkiä. 9. Hätätyhjennys Jos kone on jostain syystä tyhjennettävä käsin, toimi seuraavalla tavalla: n Katkaise virta. n Sulje vesihana. n Odota, että kuuma pesuvesi viilenee. n Aseta poistoletkun pää ämpäriin tai suoraan lattiakaivoon. Jos tämä ei ole mahdollista koneen sijainnin vuoksi, irrota sihti ja anna veden valua ulos sitä kautta. 8. Suojeltava jäätymiseltä Jos pesukone on sijoitettu tilaan, jossa lämpötila voi laskea alle 0 C, pitää tehdä seuraavat toimenpiteet. Muuten koneessa oleva vesi voi jäätyessään vahingoittaa koneen osia. n Sulje vesihana ja irrota vedentuloletku. n Laske vedentulo- ja poistoletkujen päät lattialle astiaan, johon vesi voi valua. n Valitse "tyhjennys" ja anna ohjelman käydä loppuun. n Paina ON-OFF - painiketta. Kun pesukone otetaan uudelleen käyttöön, pitää vesija viemäriliitännät suorittaa uudelleen. Ennen ensimmäistä käyttöä on koneen ja huonetilan lämmettävä ja kuivuttava vastaamaan normaaleja käyttöolosuhteita. Tarkista ensimmäisten käyttökertojen aikana, ettei koneeseen ole varotoimista huolimatta syntynyt vesivuotoja aiheuttavia jäätymisvaurioita. Huom! Kone on tarkoitettu käytettäväksi ja säilytettäväksi normaalissa huonelämpötilassa. Valmistaja ei vastaa jäätymisvaurioista.

6 97 SUOMI Jos pesukone ei toimi Tästä löydät tietoa siitä, miten voit itse yrittää korjata pikkuvikoja ja toimintahäiriöitä, ennen kuin otat yhteyttä valtuutettuun huoltoliikkeeseen. Koneen ollessa käynnissä näyttöpaneelissa voi näkyä seuraavia virheilmoituskoodeja: - E00 = esim. vesihana on kiinni. (Ks. alla kohta "Ongelma") - E10 = esim. poistoletku on mutkalla tai suodatin pois paikoiltaan. (Ks. alla kohta "Ongelma") - E20 = täyttöluukku ei ole kunnolla kiinni. Kun olet korjannut vian, paina START/PAUSE-painiketta jatkaaksesi keskeytynyttä ohjelmaa. Jos vika ei korjaannu, ota yhteyttä valtuutettuun huoltoliikkeeseen. n n VIRHE Kone ei käynnisty: n n n n n n n n MAHDOLLINEN SYY Ovatko sulakkeet kunnossa? Onko kone liitetty sähköverkkoon? Onko täyttöluukku kiinni? (E20) Onko ohjelma valittu? Onko vesihana auki? (E00) Onko START/PAUSE - painiketta painettu? Oletko valinnut ajastustoiminnon? Onko vesihana auki? Tuleeko hanasta vettä? (E00) Onko vedenpaine riittävä? Onko vedentuloletku taipunut tai mutkalla? (E00) Onko vedentuloletkun suodatin paikoillaan? (E00) Onko täyttöluukku kiinni? (E20) Onko vedenpoistoletku sijoitettu oikein? Sen on oltava vähintään 60 cm:n korkeudella, ennen kuin se johdetaan viemäriin. Onko poistoletku mutkalla? (E10) Onko nukkasuodatin tukkeutunut? (E10) Suodatin on puhdistettava säännöllisin väliajoin. Pyykki on jakautunut rummussa epätasaisesti. Oletko valinnut huuhtelun pysäytystoiminnon? Onko kuljetustuet poistettu? Seisooko kone tasaisesti? Onko koneen ja esim. seinän välillä tarpeeksi tilaa? Onko koneessa liikaa pyykkiä? Pyykki on jakautunut rummussa epätasaisesti. Onko pesuaineen annostus väärä? (Liian paljon pesuainetta vaahtoaa liikaa.) Oletko käyttänyt väärää pesuainetta? Oliko pesuainelokero puhdas vai oliko se päässyt tukkeutumaan? Onko vedenpoistoletku kiinnitetty kunnolla? Onko nukkasuodatin paikoillaan puhdistuksen jälkeen? Onko poistoletku tiivis? Onko liitännöissä tai hanassa vaurioita? n Kone ei ota vettä: n n n n n Kone täyttyy vedellä, mutta tyhjenee välittömästi: Kone ei linkoa/vesi jää rumpuun: n n n n n n n Kone tärisee ja meluaa: n n n n n n Lattialle valuu vettä: n n n n n n 98 n Täyttöluukku ei aukea: n n n Onko pesuohjelma käynnissä? Onko täyttöluukku lukittuna? Luukun lukitus aukeaa vasta kun täyttöluukun merkkivalo sammuu. Kone lämmittää vettä tai vedenpinta rummussa ulottuu luukun alaosan tasolle. Liian alhainen pesuaineen annostus. Jos käytetään lähes aina 40 asteen ohjelmaa ja 60/95 asteen ohjelmaa tuskin koskaan. Pesukonetta ei ole käytetty pitkään aikaan. Menettelytapa: Pese tyhjällä koneella 95 asteessa normaalilla pesuainemäärällä. Koneessa oleva elektroninen valvontamekanismi reagoi pyykin jakaantumisen epätasaisesti pesurummussa. Rumpu muuttaa pyörimissuuntaansa ja linkous käynnistyy toisesta suunnasta uudelleen pyykin jakamiseksi rummussa tasaisemmin. Tätä voidaan toistaa, kunnes pyykki jakaantuu tasaisesti ja normaali linkous voidaan aloittaa. Pyykin tasaamisvaihe kestää noin 15 minuuttia. Jos pyykki ei ole rummussa tasaisesti tämänkään jälkeen, kone ei aloita linkousta. Koneessa on nykyaikainen käyttöjärjestelmä, josta voi vanhaan käyttöjärjestelmään verrattuna kuulua poikkeavia ääniä. Uusi käyttöjärjestelmä mahdollistaa pehmeän käynnistyksen ja pyykin jakautumisen tasaisemmin koneessa linkouksen aikana. Tämä parantaa tasapainoa. Nykyaikaiset pesukoneet käyttävät vettä hyvin säästeliäästi. Silti päästään riittävän hyvään pesu- ja huuhtelutulokseen. On käytetty liian vähän tai väärää pesuainetta. Pinttyneitä tahroja ei ole esikäsitelty ennen pesua. Oikeaa lämpötilaa tai ohjelmaa ei valittu. Pyykkiä oli liikaa. Tämä johtuu mitä luultavimmin siitä, että nykyiset pesuaineet sisältävät liukenemattomia aineosia. Se ei ole merkki riittämättömästä huuhtelusta. Harjaa tai pudistele vaatteet ja, mikäli tarpeen, pese ne uudestaan. Nykyiset pesuaineet voivat tuottaa vaahtoa jopa huuhtelun jälkeen, mutta tämä ei vaikuta pesutuloksen laatuun. n Pesukone haisee pahalta: n n n n Linkous käynnistyy tyhjennyksellä tai kone ei linkoa pyykkiä ohjelman lopussa: n n Epätavalliset äänet: n n Rummussa ei näy vettä: Huonot pesutulokset: n n n n n n n Pesuainejäämiä pesun jälkeen: n n Vaahtojäämiä viimeisen huuhtelun jälkeen: n 99 SUOMI Huolto ja varaosat Huollot ja mahdolliset korjaukset on annettava valtuutetun huoltoliikkeen tehtäväksi. Varmistaaksesi laitteesi moitteettoman toiminnan vaadi aina käytettäväksi sopivinta, siis alkuperäistä soittaessasi tuotteen Tuotenumero.. Sarjanumero Ostopäivä.... Mod..... Ser. Mod..... Prod. No P0042 Ser. noudattavat alan yleisiä ehtoja ja niitä on saatavissa myyjäliikkeistä tai maahantuojalta. Ostokuitti säilytetään, koska takuun alkaminen määritetään ostopäivän mukaan. Ruotsissa ovat voimassa Konsumentköp EHL ja muut EHL määräykset. Korvaus huollosta voidaan periä myös takuuaikana: aiheettomasta valituksesta ellei käyttöohjetta ole noudatettu.

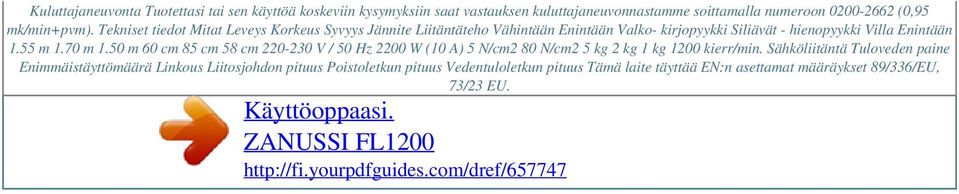

7 Kuluttajaneuvonta Tuotettasi tai sen käyttöä koskeviin kysymyksiin saat vastauksen kuluttajaneuvonnastamme soittamalla numeroon (0,95 mk/min+pvm). Tekniset tiedot Mitat Leveys Korkeus Syvyys Jännite Liitäntäteho Vähintään Enintään Valko- kirjopyykki Siliävät - hienopyykki Villa Enintään 1.55 m 1.70 m 1.50 m 60 cm 85 cm 58 cm V / 50 Hz 2200 W (10 A) 5 N/cm2 80 N/cm2 5 kg 2 kg 1 kg 1200 kierr/min. Sähköliitäntä Tuloveden paine Enimmäistäyttömäärä Linkous Liitosjohdon pituus Poistoletkun pituus Vedentuloletkun pituus Tämä laite täyttää EN:n asettamat määräykset 89/336/EU, 73/23 EU.

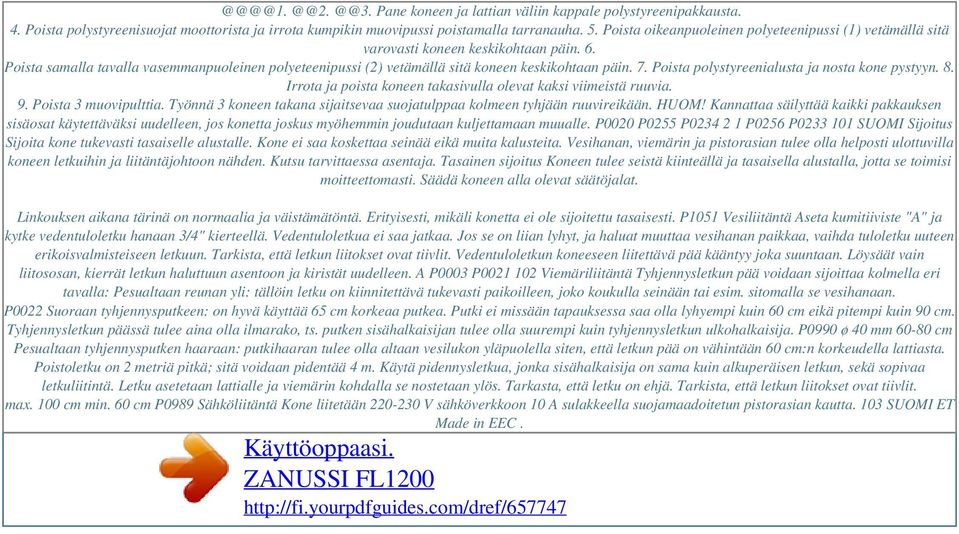

8 Powered by TCPDF ( Pane koneen ja lattian väliin kappale polystyreenipakkausta. 4. Poista polystyreenisuojat moottorista ja irrota kumpikin muovipussi poistamalla tarranauha. 5. Poista oikeanpuoleinen polyeteenipussi (1) vetämällä sitä varovasti koneen keskikohtaan päin. 6. Poista samalla tavalla vasemmanpuoleinen polyeteenipussi (2) vetämällä sitä koneen keskikohtaan päin. 7. Poista polystyreenialusta ja nosta kone pystyyn. 8. Irrota ja poista koneen takasivulla olevat kaksi viimeistä ruuvia. 9. Poista 3 muovipulttia. Työnnä 3 koneen takana sijaitsevaa suojatulppaa kolmeen tyhjään ruuvireikään. HUOM! Kannattaa säilyttää kaikki pakkauksen sisäosat käytettäväksi uudelleen, jos konetta joskus myöhemmin joudutaan kuljettamaan muualle. P0020 P0255 P P0256 P SUOMI Sijoitus Sijoita kone tukevasti tasaiselle alustalle. Kone ei saa koskettaa seinää eikä muita kalusteita. Vesihanan, viemärin ja pistorasian tulee olla helposti ulottuvilla koneen letkuihin ja liitäntäjohtoon nähden. Kutsu tarvittaessa asentaja. Tasainen sijoitus Koneen tulee seistä kiinteällä ja tasaisella alustalla, jotta se toimisi moitteettomasti. Säädä koneen alla olevat säätöjalat. Linkouksen aikana tärinä on normaalia ja väistämätöntä. Erityisesti, mikäli konetta ei ole sijoitettu tasaisesti. P1051 Vesiliitäntä Aseta kumitiiviste "A" ja kytke vedentuloletku hanaan 3/4" kierteellä. Vedentuloletkua ei saa jatkaa. Jos se on liian lyhyt, ja haluat muuttaa vesihanan paikkaa, vaihda tuloletku uuteen erikoisvalmisteiseen letkuun. Tarkista, että letkun liitokset ovat tiivlit. Vedentuloletkun koneeseen liitettävä pää kääntyy joka suuntaan. Löysäät vain liitososan, kierrät letkun haluttuun asentoon ja kiristät uudelleen. A P0003 P Viemäriliitäntä Tyhjennysletkun pää voidaan sijoittaa kolmella eri tavalla: Pesualtaan reunan yli: tällöin letku on kiinnitettävä tukevasti paikoilleen, joko koukulla seinään tai esim. sitomalla se vesihanaan. P0022 Suoraan tyhjennysputkeen: on hyvä käyttää 65 cm korkeaa putkea. Putki ei missään tapauksessa saa olla lyhyempi kuin 60 cm eikä pitempi kuin 90 cm. Tyhjennysletkun päässä tulee aina olla ilmarako, ts. putken sisähalkaisijan tulee olla suurempi kuin tyhjennysletkun ulkohalkaisija. P0990 ø 40 mm cm Pesualtaan tyhjennysputken haaraan: putkihaaran tulee olla altaan vesilukon yläpuolella siten, että letkun pää on vähintään 60 cm:n korkeudella lattiasta. Poistoletku on 2 metriä pitkä; sitä voidaan pidentää 4 m. Käytä pidennysletkua, jonka sisähalkaisija on sama kuin alkuperäisen letkun, sekä sopivaa letkuliitintä. Letku asetetaan lattialle ja viemärin kohdalla se nostetaan ylös. Tarkasta, että letku on ehjä. Tarkista, että letkun liitokset ovat tiivlit. max. 100 cm min. 60 cm P0989 Sähköliitäntä Kone liitetään V sähköverkkoon 10 A sulakkeella suojamaadoitetun pistorasian kautta. 103 SUOMI ET Made in EEC.
