Verkkodatalehti. V2D631R-MKMEB1 Flex Lector63x KAMERAPOHJAISET KOODINLUKIJAT

Transkriptio

1 Verkkodatalehti V2D631R-MKMEB1 Flex Lector63x

2 A B C D E F H I J K L M N O P Q R S T Tilaustiedot Tyyppi Tuotenumero V2D631R-MKMEB1 Flex Muita laiteversioita ja varusteita Esimerkkikuva Yksityiskohtaiset tekniset tiedot Ominaisuudet Muunnos Täydellinen laite Toiminto Säädettävä tarkennus (manuaalisesti) Anturi CMOS-matriisianturi, harmaasävyt Anturin erotuskyky px x px Sisäinen valaistus Valkoinen Valonlähde Valaistus-LEDit: valkoinen (λ = 6000 K ± 500 K) Takaisinkytkentäspotti: näkyvä vihreä valo (λ = 525 nm ± 15 nm), näkyvä punavalo (λ = 630 ± 20 nm), RG 1 Kohdelaser: näkyvä punainen valo (λ = 630 nm nm) Laserluokka 1, vastaa 21 CFR :tä poikkeuksena "Laser Notice No. 50":n, , mukaiset poikkeamat (IEC :2014) Skannaustaajuus 50 Hz, kun resoluutio 1,3 megapikseliä Koodiresoluutio 0,1 mm 1) Lukuetäisyys 50 mm mm 1) Objektiivi C-Mount Optinen formaatti 2/3" Polttoväli 16 mm f/8 1) Riippuu objektiivista, katso yksityiskohdat kuva-alakaaviosta. Suorituskyky Luettavat koodirakenteet 1D, 2D, Stacked Viivakoodilajit GS1-128 / EAN 128, UPC / GTIN / EAN, 2/5 Interleaved, Pharmacode, GS1 DataBar, Code 39, Code 128, Codabar, Code 32, Code 93, USPS (Postnet, Planet, USPS4SCB), Australian Post, Dutch KIX Post, Royal Mail, Swedish Post 2D-koodilajit Datamatriisi ECC200, GS1 Data-Matrix, MaxiCode, QR-koodi Stacked-koodilajit PDF417 2 Verkkodatalehti :44:19 Oikeus muutoksiin pidätetään

3 Koodikvalifikaatio Perustuu standardeihin ISO/IEC 16022, ISO/IEC 15415, ISO/IEC Liitännät, TCP/IP Ethernet Toiminto Host, AUX, FTP (kuvien tallennus) Tiedonsiirtonopeus 10/100/1000 Mbit/s PROFINET Kenttäväyläintegraation tyyppi Saatava optiona ulkoisen kenttäväylämoduulin kautta CDF600-2 EtherNet/IP Tiedonsiirtonopeus 10/100/1000 Mbit/s, RS-232, RS-422 Sarjamuotoinen Toiminto Host, AUX Tiedonsiirtonopeus 0,3 kbaud ,2 kbaud, AUX: 57,6 kbaud (RS-232) CAN Toiminto SICK CAN-anturiverkko CSN (master/slave, multiplekseri/palvelin) Tiedonsiirtonopeus 250 kbit/s kbit/s PROFIBUS DP Kenttäväyläintegraation tyyppi Saatava optiona ulkoisen kenttäväylämoduulin kautta CDF600-2 USB Huomautus USB 2.0 Ohjaustulot 4 ("Sensor 1", "Sensor 2", 2 tuloa valinnaisen parametrimuistin CMC600 kautta CDB650/ CDM420:ssä) Konfiguroitavat tulot Enkooderitulo, Ulkoinen liipaisin Kytkevät lähdöt 6 (CDB650: "Result 1", "Result 2", "Result 3", "Result 4", 2 ulkoista lähtöä CMC600:n tai CDM420:n kautta: "Result 1", "Result 2", 2 ulkoista lähtöä CMC600:n tai johdon kautta, jonka pää on avoin: "Result 1", "Result 2", "Result 3", "Result 4") Konfiguroitavat lähdöt Luvun vahvistus, Ulkoinen valaistuksen ohjaus, vapaasti konfiguroitava lähtöehto, "Device Ready" Lukutahdistus Ohjaustulot, ilman liipaisua, sarjaliitäntä, Ethernet, CAN, Autom. tahdistus, Presentaatiomoodi Optiset ilmaisut 11 LEDs (5 x tilanäyttö, 5 x LED-pylväsdiagrammi, 1 vihreä/punainen takaisinkytkentäspotti) Akustiset ilmaisut Äänimerkki (Konfiguroitavissa) Käyttöelementit 2 painiketta (valinta ja käynnistys tai toimintojen lopetus) Konfigurointiohjelmisto SOPAS ET Muistikortti MicroSD-muistikortti (flash-kortti) maks. 32 GB, valinnainen Datan tallennus ja haku Kuvien ja datan tallennus MicroSD-muistikortille, sisäiseen muistiin tai ulkoiselle FTP:lle Suurin enkooderitaajuus 1 khz Ulkoisen valaistuksen ohjaus Digitaalilähdön (maks. 24 V liipaisu) tai ulkoisen valaistusliitännän kautta Mekaniikka/sähkölaitteisto Sähköliitäntä 1 x M12, 17-napainen urosliitin (sarjaliitäntä, CAN, I/Ot, jännitteensyöttö) 1 x M12, 8-napainen naarasliitin (Ethernet, 1 GBit/s) 1 x M8, 4-napainen naarasliitin (USB) 1 x M12, 4-napainen naarasliitin (ulkoisen valaistuksen ohjaus) Käyttöjännite 12 V DC V DC, ± 20 % Tehonkulutus Typ. 10 W, ± 20 % Lähtövirta 100 ma :44:19 Verkkodatalehti Oikeus muutoksiin pidätetään 3

4 A B C D E F H I J K L M N O P Q R S T Kotelo Painevalettua alumiinia Kotelointiluokka IP67 (EN ( ), EN 60529/A2 ( )) Sähköturvallisuus EN ( ) Paino 590 g Mitat (p x l x k) 108 mm x 63,1 mm x 96,4 mm Ympäristötiedot Sähkömagneettinen yhteensopivuus (EMC) EN ( ) / EN ( ) + A1 (2011) Tärinänkestävyys EN ( ) Iskunkestävyys EN ( ) Käyttöympäristön lämpötila 0 C C Varastointilämpötila 20 C C Sallittu suhteellinen ilmankosteus 90 %, ei kondensoiva Luokitukset ECl@ss 5.0 ECl@ss ECl@ss 6.0 ECl@ss 6.2 ECl@ss 7.0 ECl@ss 8.0 ECl@ss 8.1 ECl@ss 9.0 ETIM 5.0 EC ETIM 6.0 EC UNSPSC Verkkodatalehti :44:19 Oikeus muutoksiin pidätetään

5 Valinta-apu Lector63x Compact C-mount Body, incl. C-mount module Compact C-mount lens Focal length 12 mm Aperture F Lector631 V2D631R-MXCXB Focal length 16 mm Aperture F Spacer screws and illumination connector Focal length 35 mm Aperture F :44:19 Verkkodatalehti Oikeus muutoksiin pidätetään Medium, white Medium 37.7 mm Medium, blue Medium 37.7 mm Medium, white Long 60 mm Medium, blue Long 60 mm Long 37 mm Lector631 V2D631D-MXCXB Focal length 25 mm Aperture F Lens protective hood Medium 15 mm Lector632 V2D632R-MXCXB Lector632 V2D632D-MXCXB Integratable illumination Narrow, white Medium 37.7 mm Narrow, blue Medium 37.7 mm Medium 15 mm Narrow, white Long 60 mm Narrow, blue Long 60 mm Long 37 mm Assembled device, incl. all mentioned parts Lector631, 12 mm, F8, white V2D631R-MKMDB Lector632, 12 mm, F8, white V2D632R-MKMDB Lector631, 16 mm, F8, white V2D631R-MKMEB Lector632, 16 mm, F8, white V2D632R-MKMEB Lector631, 25 mm, F8, white V2D631R-MWMFB Lector632, 25 mm, F8, white V2D632R-MWMFB Lector631, 35 mm, F8, white V2D631R-MWMGB Lector632, 35 mm, F8, white V2D632R-MWMGB

6 A B C D E F Body, incl. C-mount module Focal length 8 mm Focal length 12 mm Lector631 V2D631R-MXCXB H I J K L M N O P Q R S T C-mount lens Lector632 V2D632R-MXCXB Lector631 V2D631D-MXCXB Lector632 V2D632D-MXCXB Mounting bracket Lens protective hood Assembled device, incl. all ICL parts Medium 37.7mm An external, application-specific illumination is required Long 60 mm Focal length 16 mm Bracket for ICL mounting Focal length 25 mm Bracket for ICL mounting Focal length 35 mm Bracket for ICL mounting Focal length 50 mm Bracket for ICL mounting External illumination ICL280, red ICL280, infrared ICL260, red ICL280, infrared ICL300, red Hood to be used with ICL illumination ICL300, infrared ICL300, red ICL300, infrared Verkkodatalehti :44:19 Oikeus muutoksiin pidätetään

7 Räjäytyskuva ß ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ Kameran kotelo Integroitavan valaistuksen välike Valaistuksen pistoliitin Optinen suodatin (optio) Välilevy (sisältyy suodattimen toimitukseen) Kompakti C-Mount-objektiivi Integroitava valaistus C-Mount-suodatin (optio), ei käytettävissä 15 mm-objektiivien kanssa ( ) Suodattimen kannatin Optiikan suojakupu :44:19 Verkkodatalehti Oikeus muutoksiin pidätetään 7

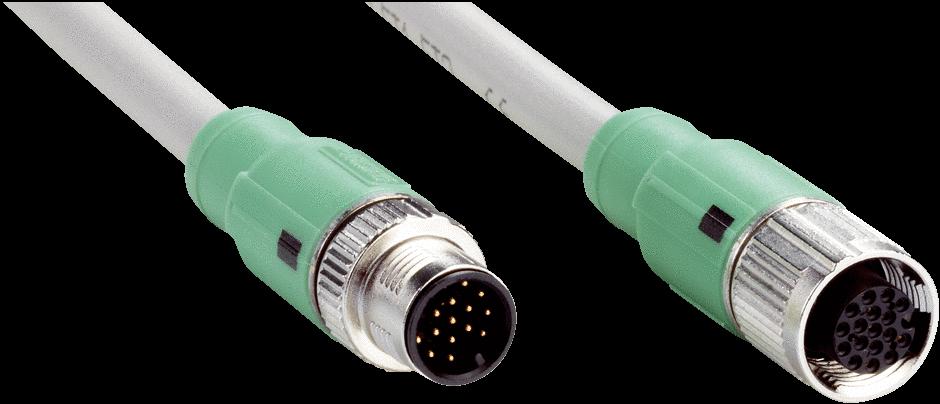

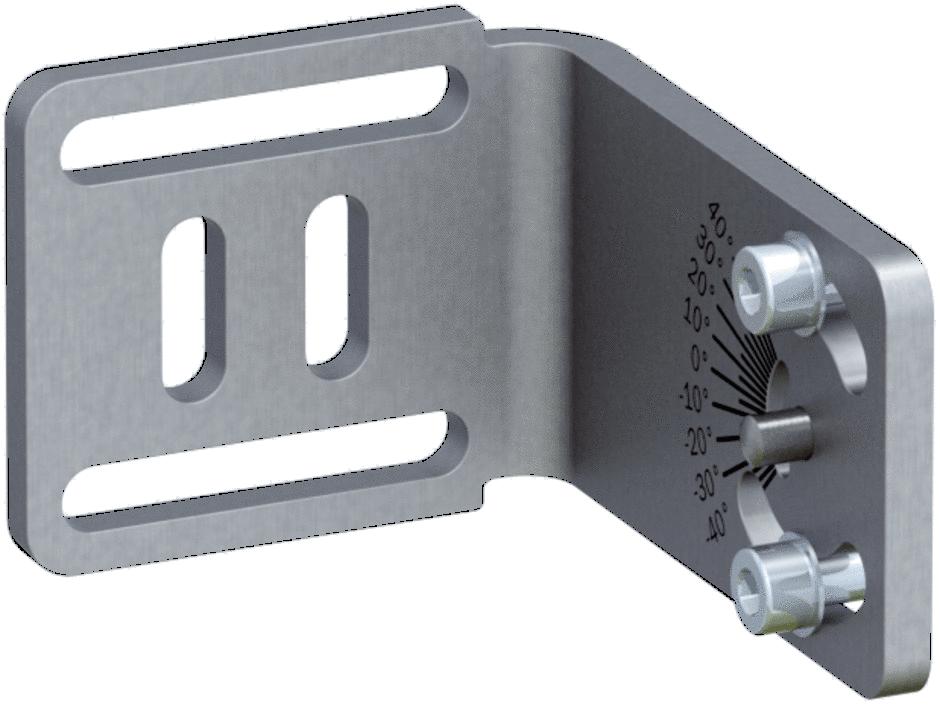

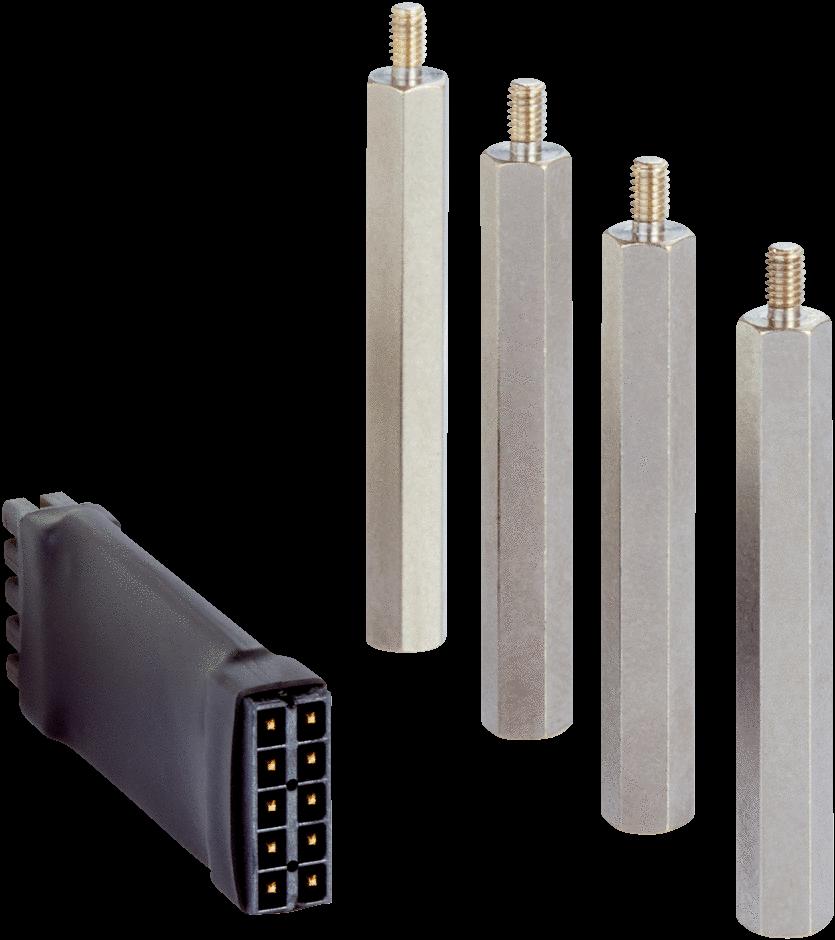

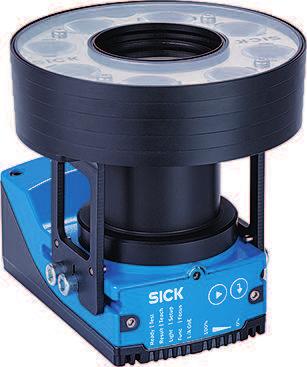

8 A B C D E F H I J K L M N O P Q R S T ① ② ③ ④ ⑤ ⑥ ⑦ Kameran kotelo C-Mount-suodin (optio) Välilevy (sisältyy suodattimen toimitukseen) C-Mount-objektiivi Pitokulma ICL-rengasvalaistukselle Objektiivin suojakupu ICL-rengasvalaistukselle ICL-rengasvalaistus Suositeltavat lisätarvikkeet Muita laiteversioita ja varusteita Lyhyt kuvaus Muut lisätarvikkeet Tyyppi Tuotenumero Mounting bracket Välike Yhdyskaapeli (urosliitin-naarasliitin) Kiinnityskulmat ja -levyt Kiinnityskulma ruuveilla, L-muoto asennukseen T-urakiinnittimillä, sisältää kulmailmaisimen kaltevuuskulman säätöä varten Puristus- ja suuntauspidikkeet Välike ja valaistuksen pistoliitin (keski) integroitavan valaistuksen asennukseen, pituus: 15 mm, käytettäväksi 12 mm tai 25 mm polttovälin C-Mount-objektiivien ja 25 mm polttovälin S-Mount-objektiivien kanssa Pistoliittimet ja johdot Pää A: naarasliitin, M12, 17-napainen, suora, A-koodattu Pää B: urosliitin, M12, 17-napainen, suora, A-koodattu Johto: Power, sarjamuotoinen, CAN, digitaalitulot/-lähdöt, energiansiirtoketjukäyttöön sopiva, 2-A-sopiva, pakkasen kestävä, suojattu, 2 m 8 Verkkodatalehti :44:19 Oikeus muutoksiin pidätetään

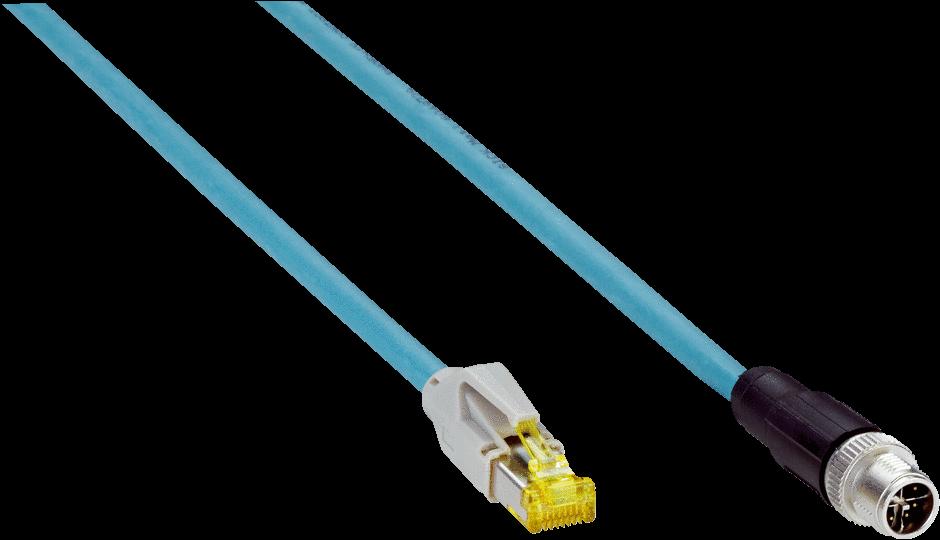

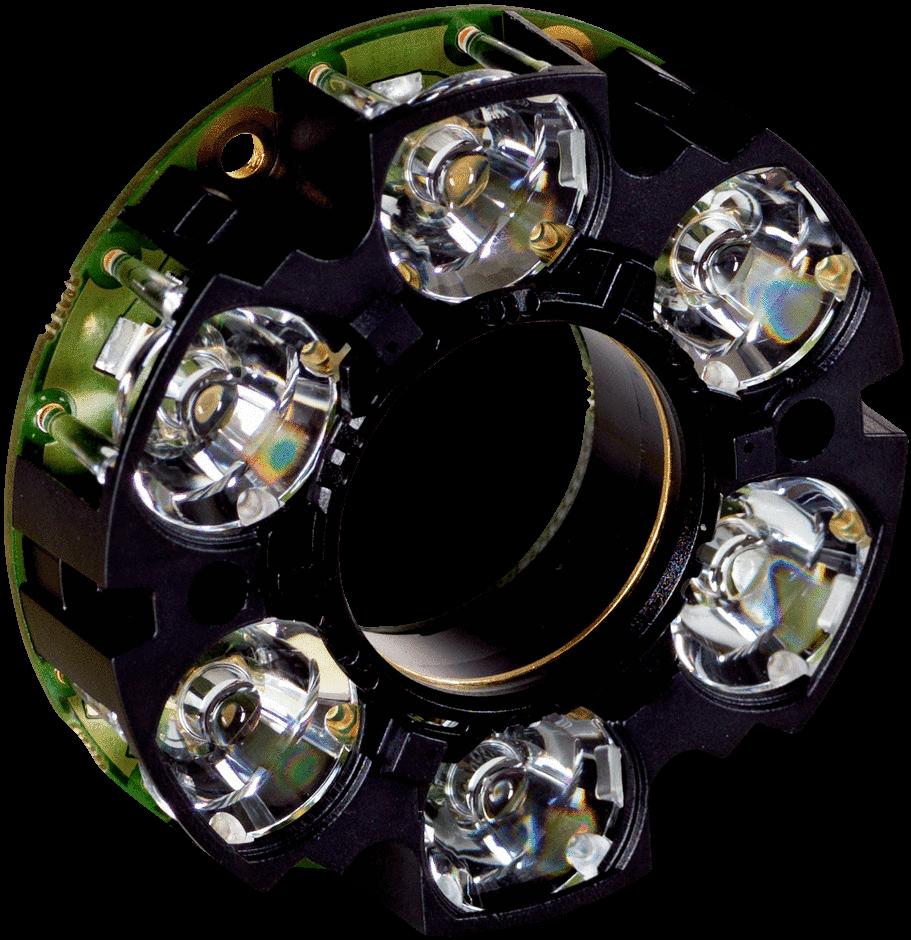

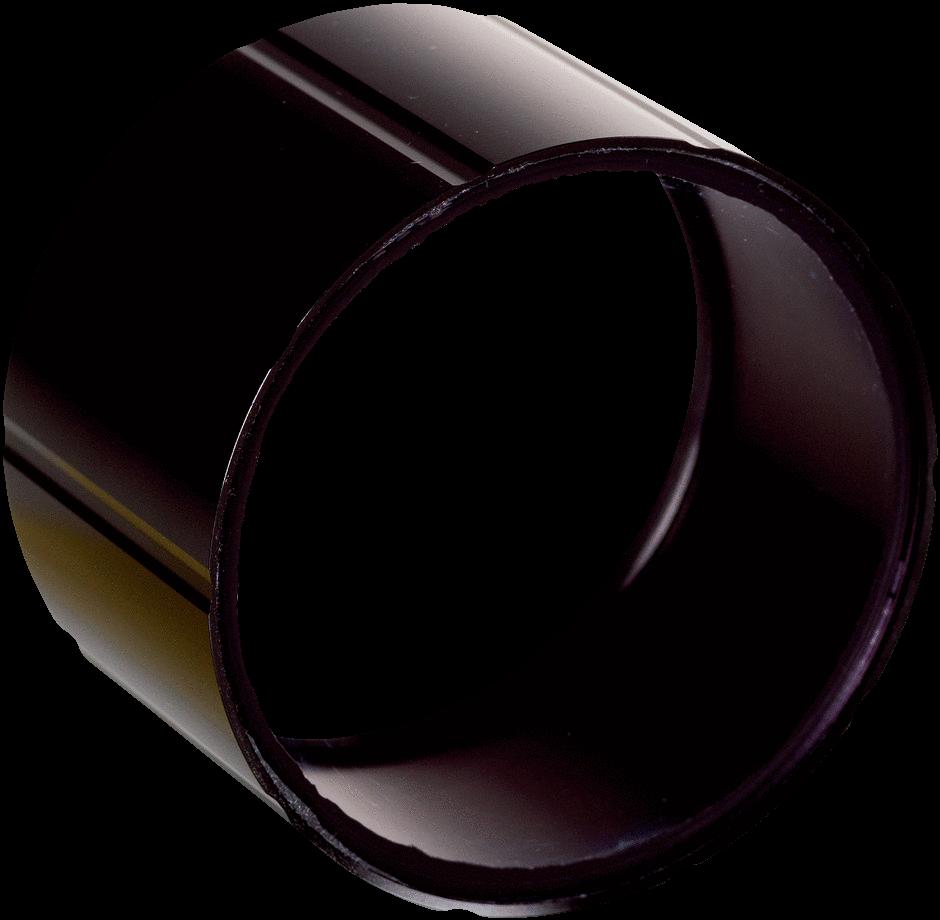

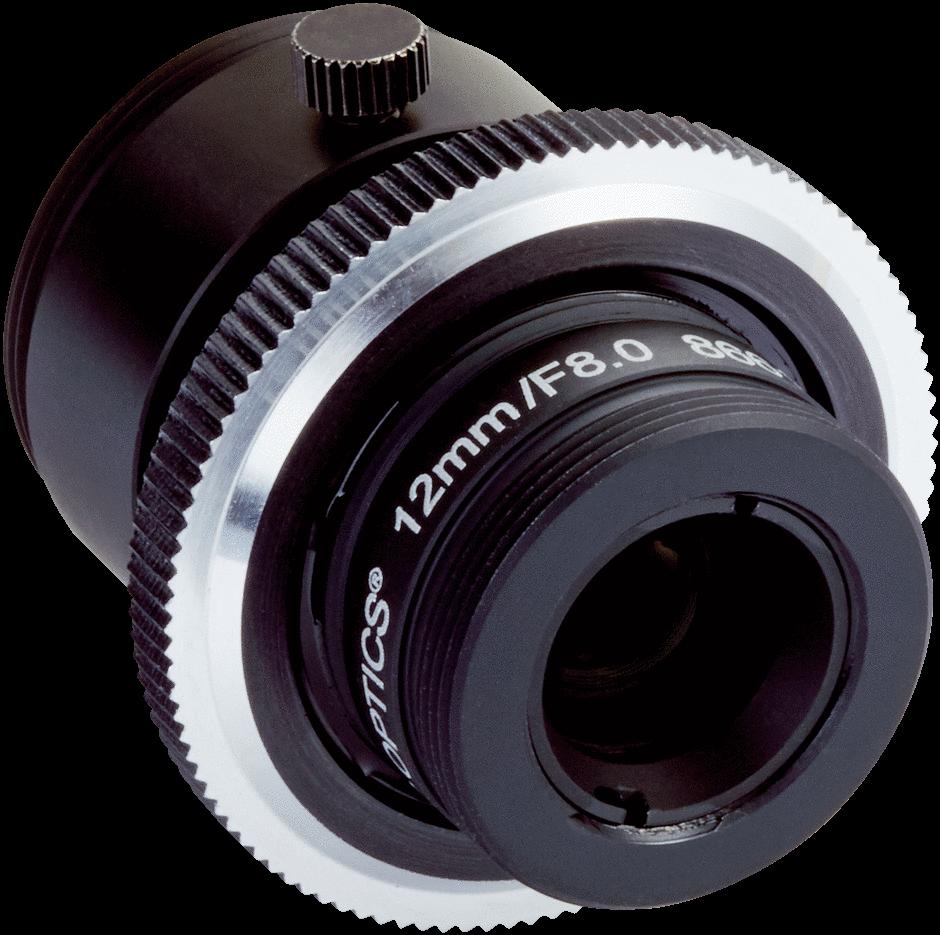

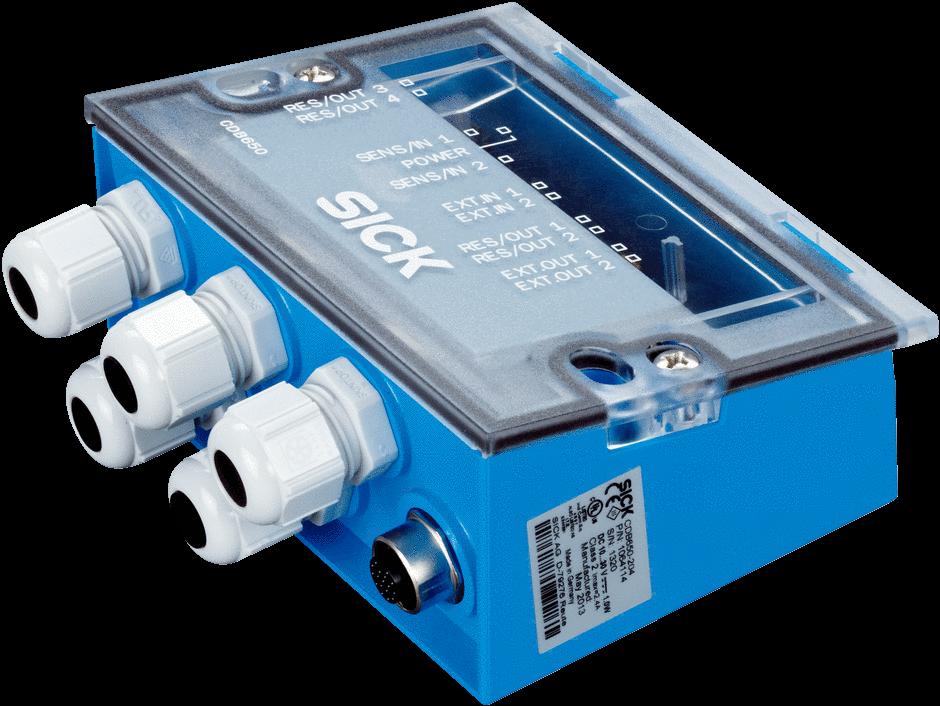

9 Lyhyt kuvaus Muut lisätarvikkeet Tyyppi Tuotenumero SSL-2J08-G02MACE Kompakti C-Mount-objektiivi 2/3", polttoväli 25 mm, himmennin 8 C-mount lens Optiikan suojus medium, kotelointiluokka IP 67, pituus: 37,7 mm, PMMA, käytettäväksi kompaktien 12 mm tai 25 mm polttovälin C-Mount-objektiivien ja 25 mm polttovälin S-Mount-objektiivin kanssa Optic protective hood VI55I-WH2023M CDB Pää A: urosliitin, M12, 8-napainen, suora, X-koodattu Pää B: urosliitin, RJ45, 8-napainen, suora Johto: Gigabitin Ethernet, parikierretty, PUR, halogeeniton, suojattu, 2 m Objektiivit ja lisätarvikkeet Valaisimet Integroitava valaisin, valaistusväri valkoinen, Narrow, käytettävissä 25 mm ja 35 mm polttovälien S-Mount- ja kompakteille C-Mount-objektiiveille Perusliitäntämoduuli anturin liittämiseen 2 A sulakkeen kanssa, 5 kaapeliläpivientiä ja RS-232-liitäntä anturiin M12:n kautta, 17-napainen naarasliitin, kaikki lähdöt puristusliittimissä :44:19 Verkkodatalehti Oikeus muutoksiin pidätetään Moduulit 9
