Verkkodatalehti. V2D632R-MISCB8 Lector63x KAMERAPOHJAISET KOODINLUKIJAT

Transkriptio

1 Verkkodatalehti V2D632R-MISCB8 Lector63x

2 A B C D E F Esimerkkikuva Tilaustiedot Tyyppi Tuotenumero V2D632R-MISCB Sisältyy toimitukseen: V2D632R-MXSXB0 (1), Optiikan suojus (PMMA) (1), S-Mount-objektiivi (1), VI55I-WH0766M0 (1) Muita laiteversioita ja varusteita H I J K L M N O P Q R S T Yksityiskohtaiset tekniset tiedot Ominaisuudet Muunnos Anturi Anturin erotuskyky Sisäinen valaistus Täydellinen laite Säädettävä tarkennus (manuaalinen) CMOS-matriisianturi, harmaasävyt px x px Valkoinen Valonlähde Valaistus-LEDit: valkoinen (λ = 6000 K ± 500 K) Takaisinkytkentäspotti: näkyvä vihreä valo (λ = 525 nm ± 15 nm), näkyvä punavalo (λ = 630 ± 20 nm), RG 1 Kohdelaser: näkyvä punainen valo (λ = 630 nm nm) Laserluokka Skannaustaajuus Koodiresoluutio 0,1 mm 1) 1, vastaa 21 CFR :tä poikkeuksena "Laser Notice No. 50":n, , mukaiset poikkeamat (IEC :2014, EN :2014) 50 Hz, kun resoluutio 1,9 megapikseliä Lukuetäisyys 50 mm mm 1) Objektiivi Polttoväli Maski f/8 S-Mount 9,6 mm 1) Riippuu objektiivista, katso yksityiskohdat kuva-alakaaviosta. Mekaniikka/sähkölaitteisto Sähköliitäntä Syöttöjännite 12 V DC V DC, ± 20 % 1 x M12, 17-napainen urosliitin (sarjaliitäntä, CAN, I/Ot, jännitteensyöttö) 1 x M12, 8-napainen naarasliitin (Ethernet, 1 GBit/s) 1 x M8, 4-napainen naarasliitin (USB) 1 x M12, 4-napainen naarasliitin (ulkoisen valaistuksen ohjaus) 2 TUNNISTUSRATKAISUT SICK Verkkodatalehti :47:49 Oikeus muutoksiin pidätetään

3 Tehonkulutus Typ. 10 W, ± 20 % Lähtövirta 100 ma Kotelo Painevalettua alumiinia Kotelointiluokka IP67 (EN ( ), EN 60529/A2 ( )) Sähköturvallisuus EN ( ) Paino 450 g Mitat (p x l x k) 108 mm x 63,1 mm x 59,1 mm Suorituskyky Luettavat koodirakenteet 1D, Stacked, 2D Viivakoodilajit GS1-128 / EAN 128, UPC / GTIN / EAN, 2/5 Interleaved, Pharmacode, GS1 DataBar, Code 39, Code 128, Codabar, Code 32, Code 93, USPS (Postnet, Planet, USPS4SCB), Australian Post, Dutch KIX Post, Royal Mail, Swedish Post 2D-koodilajit Stacked-koodilajit Datamatriisi ECC200, GS1 Data-Matrix, MaxiCode, QR-koodi PDF417 Koodikvalifikaatio Perustuu standardeihin ISO/IEC 16022, ISO/IEC 15415, ISO/IEC Liitännät Ethernet Tiedonsiirtonopeus PROFINET Tiedonsiirtonopeus EtherNet/IP Tiedonsiirtonopeus Sarjamuotoinen Tiedonsiirtonopeus CAN Tiedonsiirtonopeus PROFIBUS DP Kenttäväyläintegraation tyyppi USB Huomautus Digitaalisisäänmenot Konfiguroitavat tulot Digitaaliulostulot Konfiguroitavat lähdöt, TCP/IP Host, AUX, FTP (kuvien tallennus) 10/100/1000 Mbit/s PROFINET Single Port, PROFINET Dual Port (valinnainen ulkoisen kenttäväylämoduulin CDF600-2 kautta) 10/100 Mbit/s 10/100/1000 Mbit/s, RS-232, RS-422 Host, AUX 0,3 kbaud ,2 kbaud, AUX: 57,6 kbaud (RS-232) SICK CAN-anturiverkko CSN (master/slave, multiplekseri/palvelin) 250 kbit/s kbit/s Saatava optiona ulkoisen kenttäväylämoduulin kautta CDF600-2 USB 2.0 (vain parametrointiin) AUX 4 ("Sensor 1", "Sensor 2", 2 tuloa valinnaisen parametrimuistin CMC600 kautta CDB650/ CDM420:ssä) Enkooderitulo, Ulkoinen liipaisin 6 (CDB650: "Result 1", "Result 2", "Result 3", "Result 4", 2 ulkoista lähtöä CMC600:n tai CDM420:n kautta: "Result 1", "Result 2", 2 ulkoista lähtöä CMC600:n tai johdon kautta, jonka pää on avoin: "Result 1", "Result 2", "Result 3", "Result 4") Luvun vahvistus, Ulkoinen valaistuksen ohjaus, vapaasti konfiguroitava lähtöehto, "Device Ready" :47:49 Verkkodatalehti Oikeus muutoksiin pidätetään TUNNISTUSRATKAISUT SICK 3

4 A B C D E F H I J K L M N O P Q R S T Lukutahdistus Optiset ilmaisut Akustiset ilmaisut Käyttöelementit Konfigurointiohjelmisto Muistikortti Datan tallennus ja haku Suurin enkooderitaajuus Ulkoisen valaistuksen ohjaus Ympäristötiedot Digitaalisisäänmenot, ilman liipaisua, sarjaliitäntä, Ethernet, CAN, Autom. tahdistus, Presentaatiomoodi 11 LEDs (5 x tilanäyttö, 5 x LED-pylväsdiagrammi, 1 vihreä/punainen takaisinkytkentäspotti) Äänimerkki (Konfiguroitavissa) 2 painiketta (valinta ja käynnistys tai toimintojen lopetus) SOPAS ET MicroSD-muistikortti (flash-kortti) maks. 32 GB, valinnainen Kuvien ja tietojen tallennus MicroSD-muistikortin ja ulkoisen FTP:n kautta 1 khz Digitaalilähdön (maks. 24 V liipaisu) tai ulkoisen valaistusliitännän kautta Sähkömagneettinen yhteensopivuus (EMC) EN : / EN ( ) + A1 (2011) Tärinänkestävyys EN : Iskunkestävyys EN : Käyttöympäristön lämpötila 0 C C Varastointilämpötila 20 C C Sallittu suhteellinen ilmankosteus Luokitukset 90 %, ei kondensoiva ECl@ss ECl@ss ECl@ss ECl@ss ECl@ss ECl@ss ECl@ss ECl@ss ETIM 5.0 ETIM 6.0 EC EC UNSPSC TUNNISTUSRATKAISUT SICK Verkkodatalehti :47:49 Oikeus muutoksiin pidätetään

5 Mittapiirros (Mitat millimetreinä (mm)) min. 8 max ä ã å æ ç à ß Liitäntä ulkoinen valaistus 2 Gigabit-Ethernet-liitäntä 3 USB-liitäntä 4 Power, sarja, CAN- ja I/O -liitäntä 5 22,7 mm, 37,7 mm tai 60 mm objektiivin suojus 6 Suojukset/tulpat käyttämättömien sähköliitäntöjen tiivistämiseksi 7 Umpireikäkierre M5, syvyys 5 mm (4 x), anturin kiinnittämistä varten 8 T-urakiinnitin M5, syvyys 5,5 mm (4 x), käännettävä, anturin vaihtoehtoinen kiinnittäminen 9 Liitäntä integroitu valaistus 10 Kohdelaser (2 x) 11 S- tai C-Mount-objektiivimoduuli 12 Umpireikäkierre 2,5 mm (4 x) integroidun valaistuksen välikkeen kiinnittämiseksi 13 Optinen akseli ja kuva-anturin keskusta 14 Manuaalinen tarkennusruuvi, suojan/etiketin alla (S-Mount Flex) 15 painike (2 x) 16 Pylväsdiagramminäyttö 17 Irrotettava suojus MicroSD-muistikortinlukijalle ja manuaalinen keskitinruuvi (S-Mount) 18 LED tilanäytöille (2 tasoa), 5 x á â :47:49 Verkkodatalehti Oikeus muutoksiin pidätetään TUNNISTUSRATKAISUT SICK 5

6 A B C D E F H I J K L M N O P Q R S T Näkökenttä Field of view in mm² (sq inch) 1,200 x 900 (47.24 x 35.43) 1,000 x 750 (39.37 x 29.53) 800 x 600 (31.50 x 23.62) 600 x 450 (23.62 x 17.72) 400 x 300 (15.75 x 11.81) 200 x 150 (7.87 x 5.91) 0 0 Field of view in mm² (sq inch) 400 x 300 (15.75 x 11.81) 300 x 225 (11.81 x 8.86) 200 x 150 (7.87 x 5.91) 100 x 75 (3.94 x 2.95) (7.87) 400 (15.75) 100 (3.94) a: f = 9.6 mm b: f = 12.5 mm 600 (23.62) 800 (31.50) 200 (7.87) 1,000 (39.37) c: f = 17.5 mm d: f = 25.0 mm Optional spacer rings requiredrlich 300 (11.81) 1,200 (47.24) a 1,400 (55.12) 400 (15.75) 1,600 (62.99) Working distance/focus position in mm (inch) Working distance/focus position in mm (inch) 1,800 (70.87) a 500 (19.69) b c d 2,000 (78.74) b c d 2,200 (86.61) 600 (23.62) Min. resolution in mm (mil) 1D code 2D code 0.9 (35.4) 0.7 (27.6) 0.5 (19.7) 0.3 (11.8) 0.1 (3.9) 1.4 (55.1) 1.2 (47.2) 1.0 (39.4) 0.8 (31.4) 0.6 (23.6) 0.4 (15.7) 0.2 (7.9) Min. resolution in mm (mil) 1D code 2D code S-Mount- ja Standard-C-Mount-objektiiveille tarvitaan välirenkaat alle noin 10 kertaisen polttovälin toimintaetäisyydelle.compact-c- Mount-objektiiveille välirenkaita ei tarvita, kuitenkin integroitua valaistusta ei voida käyttää alle 300 mm etäisyyksille. 6 TUNNISTUSRATKAISUT SICK Verkkodatalehti :47: (13.7) 0.3 (11.8) 0.25 (9.8) 0.2 (7.9) 0.15 (5.9) 0.1 (3.9) 0.05 (2.0) 0.4 (15.7) 0.3 (11.8) 0.2 (7.9) 0.1 (3.9) Oikeus muutoksiin pidätetään

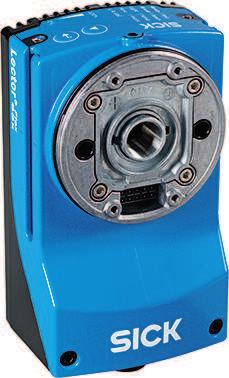

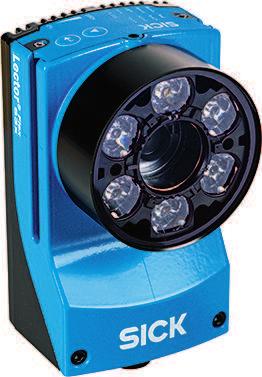

7 Valinta-apu Lector63x S-mount Body, incl. S-mount module S-mount lens Spacer screws and illumination connector Integratable illumination Lens protective hood Assembled device, incl. all mentioned parts Focal length 9.6 mm Aperture F Wide, white Wide, red Lector631, 9.6 mm, F8, white V2D631R-MISCB Lector632, 9.6 mm, F8, white V2D632R-MISCB Wide, blue Wide, IR Medium, white Lector631 V2D631R-MXSXB Lector632 V2D632R-MXSXB Lector631 V2D631D-MXSXB Lector632 V2D632D-MXSXB Focal length 12 mm Aperture F Focal length 17.5 mm Aperture F Medium, red Medium, blue Wide, IR Medium, white Medium, red Lector631, 17.5 mm, F8, white V2D631R-MKSEB Lector632, 17.5 mm, F8, white V2D632R-MKSEB Medium, blue Focal length 25 mm Aperture F Medium 15 mm Medium, IR Narrow, white Narrow, red Medium 37.7 mm Medium 37.7 mm Lector631, 25 mm, F8, white V2D631R-MWSFB Lector632, 25 mm, F8, white V2D632R-MWSFB Narrow, blue Medium 37.7 mm Medium, IR Medium 37.7 mm :47:49 Verkkodatalehti Oikeus muutoksiin pidätetään TUNNISTUSRATKAISUT SICK 7

8 A B C D E F Räjäytyskuva H I J K L M N O P Q R S T 1 Kameran kotelo 2 Integroitavan valaistuksen välike 3 Välirengas (optio) 4 Valaistuksen pistoliitin 5 S-Mount-objektiivi 6 Integroitava valaistus 7 Optinen suodatin (optio) 8 Suodattimen kannatin 9 Optiikan suojakupu Suositeltavat lisätarvikkeet Muita laiteversioita ja varusteita Kiinnityskulmat ja -levyt Pistoliittimet ja johdot Lyhyt kuvaus Tyyppi Tuotenumero Kiinnityskulma ruuveilla, L-muoto asennukseen T-urakiinnittimillä, sisältää kulmailmaisimen kaltevuuskulman säätöä varten Pää A: naarasliitin, M12, 17-napainen, suora, A-koodattu Pää B: urosliitin, M12, 17-napainen, suora, A-koodattu Johto: Power, sarjamuotoinen, CAN, digitaalitulot/-lähdöt, 2-A-sopiva, suojattu, 2 m Pää A: urosliitin, M12, 8-napainen, suora, X-koodattu Pää B: urosliitin, RJ45, 8-napainen, suora Johto: Gigabitin Ethernet, parikierretty, PUR, halogeeniton, suojattu, 2 m Mounting bracket YM2A8D- 020XXXF2A8D YM2X18-020EG2MRJA TUNNISTUSRATKAISUT SICK Verkkodatalehti :47:49 Oikeus muutoksiin pidätetään

9 Lyhyt kuvaus Tyyppi Tuotenumero Moduulit Perusliitäntämoduuli anturin liittämiseen 2 A sulakkeen kanssa, 5 kaapeliläpivientiä ja RS-232-liitäntä anturiin M12:n kautta, 17-napainen naarasliitin, kaikki lähdöt puristusliittimissä. CDB Suositeltavat palvelut Muut palvelut Takuuajan pidentäminen Tuotealue: Tunnistusratkaisut, Konenäkö, Etäisyysanturit, Havainnointi- ja mittausratkaisut Palvelun laajuus: Takuukorvaukset ovat lakisääteisen valmistajan takuun mukaiset (SICKin yleiset ostoehdot), Pitkäaikainen suoja kertamaksulla. Kestoaika: Viiden vuoden takuu ostopäivästä lukien. Koulutus ja kurssit Palvelun laajuus: SICK tarjoaa lukuisille kohderyhmille koulutuksia perustasolta aina asiantuntijatasollekoulutuksen muoto ja koulutuspaikka voidaan sopia yhdessä SICKin kanssa Huomautus: Koulutuksen muodosta riippuen määritetään osallistujien vähimmäis- ja enimmäismäärämuodosta, sisällöstä ja paikasta riippuen koulutus saattaa kestää yhden tai useamman työpäivän Kestoaika: Kiinteä hinta sisältää asiakkaan kanssa erikseen sovitun koulutuspalvelunkoulutuspalveluun vaadittu työskentelyaika sisältyy kiinteään hintaanvaadittu työaika riippuu tehtävän laajuudestalisätyöt lasketaan erikseen niihin käytetyn ajan mukaan Matkakulut: Hinnat sisältävät matkaan liittyvät kustannuksetmatkakuluja kuten esim. lentoja ja hotelleja ei lasketa mukaan Käyttöönotto Tuotealue: Kamerapohjaiset koodinlukijat Palvelun laajuus: Liitännän tarkistaminen, hienosäätö, SICK-tuotteen parametrien optimointi ja vastaanottotestit, Mahdollisen Lector6xx-valaistuksen, koodikonfiguraation, laukaisimen ja digitaalisten tulojen, liitäntöjen ja digitaalisten lähtöjen sekä tietojen käsittelyn ennalta määritettyjen toimintojen määrittäminen Dokumentaatio: Tuoteparametrien arkistointi SICK-tietokantaan, Lukutuloksen dokumentointi, Käyttöönottoprotokollan laadinta Kestoaika: Lisätyöt lasketaan erikseen niihin käytetyn ajan mukaan Huomautus: Hinnat eivät sisällä matkaan liittyviä kustannuksia Kunnossapito Tuotealue: Kamerapohjaiset koodinlukijat Palvelun laajuus: Määritettyjen toimintojen tarkistaminen, analysointi ja palauttaminen ennalleen, Mahdollisen Lector6xx-valaistuksen, koodikonfiguraation, laukaisimen ja digitaalisten tulojen, liitäntöjen ja digitaalisten lähtöjen sekä tietojen käsittelyn tarkastus ja mukauttaminen Dokumentaatio: Käyttötuntien dokumentointi ja parametrien arkistointi SICK-tietokantaan, Lukutuloksen dokumentointi, Huoltoprotokollan laadinta Kestoaika: Lisätyöt lasketaan erikseen niihin käytetyn ajan mukaan Huomautus: Hinnat eivät sisällä matkaan liittyviä kustannuksia Suorituskykytarkistus Tuotealue: Kamerapohjaiset koodinlukijat Palvelun laajuus: Määritettyjen toimintojen, esim. lukutulosten tarkistaminen Dokumentaatio: Lukutuloksen dokumentointi, Suorituskyvyn tarkastusprotokollan laadinta Kestoaika: Lisätyöt lasketaan erikseen niihin käytetyn ajan mukaan Huomautus: Hinnat eivät sisällä matkaan liittyviä kustannuksia Tyyppi Tuotenumero Viiden vuoden takuun pidennys Koulutus, Lector-sarja Käyttöönotto Lector6xx Huolto Lector6xx Suorituskykytarkistus Lector6xx :47:49 Verkkodatalehti Oikeus muutoksiin pidätetään TUNNISTUSRATKAISUT SICK 9
