1 LAATTAOPAS

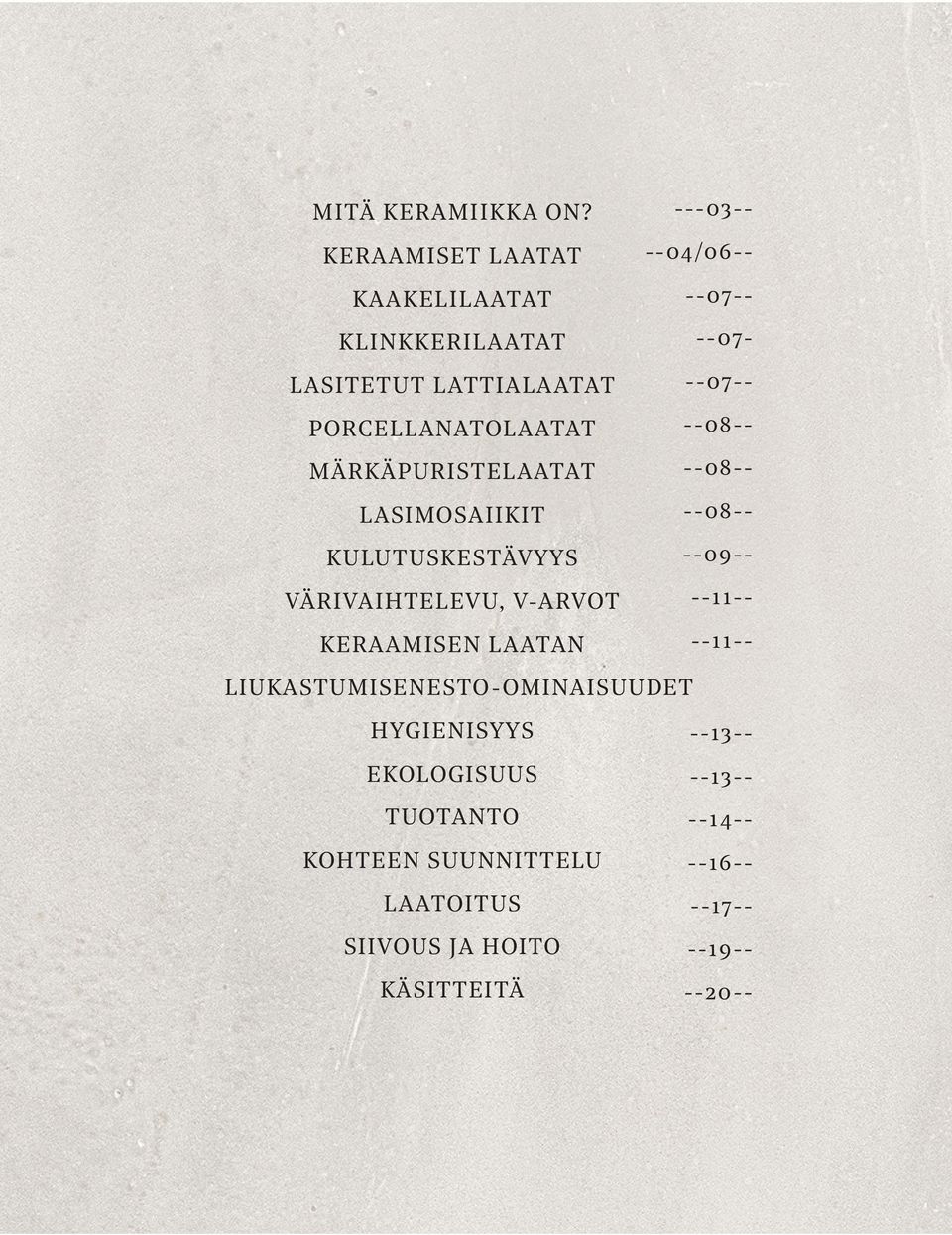

2 MITÄ KERAMIIKKA ON? KERAAMISET LAATAT KAAKELILAATAT KLINKKERILAATAT LASITETUT LATTIALAATAT PORCELLANATOLAATAT MÄRKÄPURISTELAATAT LASIMOSAIIKIT KULUTUSKESTÄVYYS VÄRIVAIHTELEVU, V-ARVOT KERAAMISEN LAATAN / LIUKASTUMISENESTO-OMINAISUUDET HYGIENISYYS EKOLOGISUUS TUOTANTO KOHTEEN SUUNNITTELU LAATOITUS SIIVOUS JA HOITO KÄSITTEITÄ

3 ABL-LAATAT LAATTAOPAS / 03 MITÄ KERAMIIKKA ON? Keramiikka on materiaali, joka valmistetaan epäorgaanisista (ei metallisista) kemikaaleista polttamalla korkeassa lämpötilassa. Keramiikan raaka-aine on hyvin korkeassa lämpötilassa sulavaa, on usein hienojakoista pulveria, josta kiinteä keramiikka muodostuu. Oxford Encyclopedia 1997 Keramiikka on puhdasmineraalinen, luonnonmukainen ja täydellisen ympäristöystävällinen tuote. Erilaisista luonnossa esiintyvien savilaatujen sekä veden sekoituksesta tehdään muotoilun ja polton avulla mm.. astioita, kulhoja, kattotiiliä, keraamisia laattoja. Keramiikan tuoteominaisuuksien perusteella sitä voidaan pitää ihmiskunnan vanhimpana sivistyksellisenä hyötytuotteena kautta historian. Mitään muuta materiaalia ei ole valmistettu niin pitkään kuin keramiikkaa. Tähän mennessä tunnetut aikaisimmat keramiikkalöydöt ajoittuvat keskisen kivikauden toiseen puoliskoon ajalle v. eaa. Nykylaatat ovat periaatteessa koostumukseltaan samanlaisia kuin vanhoissa löydöissä. Työmenetelmät ovat ssitä jalostuneemmat. Raskaan massasekoitteen käsin työstäminen sekä laattojen puristus ja poltto on nyt korvattu nykyaikaisella konekalustolla. Keraamisien laattojen massaan käytetään savea, kvartsia ja maasälpää. Massaan voidaan lisätä lisäaineita ominaisuuksien parantamiseksi ja näitä aineita ovat mm. talkki, wollastoniitti, kalsiitti ja dolomiitti. Keramiikasta on muodostunut keksimisestään lähtien ihmiselle pysyvä esimerkki ympäristöystävällisyydestä sekä hyödyllisyydestä. Keraamisia laattoja käytetään erityisesti tiloissa, joissa pintarakenteet joutuvat kovalle rasitukselle ja joissa asetetaan vaativia ominaisuuksia puhdistettavuuden, hygieenisyyden ja kuormituksen suhteen sekä kohteissa, joissa hyödynnetään keraamisen tuotteen lämpöteknisiä ominaisuuksia sekä vedenkestävyyttä. Keraamisen laatan elinikä on erittäin pitkä. Yleisesti keraamisen laattapinnan käyttökunto tai toiminnallisuus ei ole rajattu ajallisesti muuhun kuin muodin makumuutoksiin. Keraamisen laatan pitkä elinikä vähentää ympäristön kuormitusta, koska uusimistarve on vähäistä. Keraamiset laattajätteet voidaan hyödyntää uudelleen, samoin kuin muutkin mineraaliset rakennusjätteet. Ne voidaan uudelleen kierrättää esim. murskaamalla jäte kadunrakentamisen täyteraaka-aineeksi Tiesitkö, että? - Kaakelit ja klinkkerilaatat eivät haalistu. Auringonvalo (UV-säteet), alkalit eivätkä liuotinaineet saa keraamista laattapintaa muuttumaan. - Johtopäätös miksi esim. elintarviketeollisuus ja sairaalat käyttävät keraamisia laattoja, on se, että keraaminen laatta materiaalina on ehdottomasti helpoin pitää puhtaan ja hygieenisenä. - Maailmalta löytyy rakennuksia, joissa keraamiset laatoitukset ovat tuhansien vuosien ikäisiä. - Keramiikka on luonnonmateriaali, joka ei aiheuta vahingollisia päästöjä käytössä tai rikkoontuessa. - Keraamista laattaa ei edes päästöluokitella ja se on ehdottoman ympäristöystävällinen. - Keramiikka ei sisällä orgaanisia aineita ja on materiaalina hajuton.

4 04 / ABL-LAATAT LAATTAOPAS KERAAMISET LAATAT Keraamiset laatat, joihin kuuluvat kaakelit, klinkkerit ja porcellanatot, jaetaan SFS EN-tuotestandardeissa valmistustapansa ja vedenimukykynsä mukaan eri luokkiin ja ryhmiin. Nämä kolme ryhmään ovat A-, B- ja C-ryhmät. Ryhmä A koostuu märkäpuristelaatoista, jotka valmistetaan suulake-puristamalla savimassaa laatoiksi. Ryhmä B koostuu kuivapuristelaatoista, jotka valmistetaan muottipuristamalla. Ryhmä C on muilla menetelmillä valmistetut laatat, kuten esim. valamalla valmistetut laatat.standardi SFS EN on tullut voimaan vuoden 2004 alussa ja on Suomessa laattojen virallinen standardiluokitus. Tästä standardista on tullut ns. harmonisoitu standardi, eli CE merkintä (confromité Européenne). CE-merkinnällä tuotteen valmistaja vakuutta, että tuote täyttääeu direktiivien vaatimukset ja on läpikäynyt vaaditut tarkistukset. SFS EN standardi eri liiteryhmineen muodostavat perustuotestandardit. Näissä tuotestandardeissa on kussakin erikseen mainittu eri laatuvaatimusarvot mm. mittatoleranssien, pinnan tasaisuuden, kulutuslujuuden, kemikaalien kestävyyden jne. Jokaisessa SFS EN standardi ryhmässä on myös viittaukset laatuvaatimusarvojen testaamiseen.nämä laatuvaatimusarvojen testit ovat kansainvälisen standardijärjestelmä ISO:n mukaisia. Ryhmä BIII: kattaa vain lasitetut laatat (On olemassa vähäinen määrä tuotantoa, jossa tuotetta valmistetaan vedenimukyky E >10 % jota ei lueta tähän ryhmään) Ryhmät AIIa ja AIIb: jaettu kahteen osaan eri tuoteominaisuuksien / tuotteiden teknisten vaatimusten mukaan. Vedenimukyky E: Vedenimukyky laatan painon mukaan testataan standardin DIN EN ISO mukaisesti.

5 ABL-LAATAT LAATTAOPAS / 05 MÄRKÄPURISTELAATAT (A) Märkäpuristelaatat valmistetaan kosteasta, muotoiltavasta savesta. Savimassa puristetaan suukappaleen kautta tangoksi, josta laatat leikataan, kuivataan ja poltettaan. Laatat ovat lasitettuja tai lasittamattomia. Märkäpuristetut laatat kutistuvat sintraantuessaan (sintraantuminen = korkeassa lämpötilassa materiaalihiukkaset sulautuvat toisiinsa fysikaalisen prosessin ja kemiallisen reaktion myötä) kuivapuristettuja enemmän, joten niiden mittapoikkeamat ovat suuremmat. SFS-EN Ala GL: Lasitettu klinkkeri. Tuote soveltuu ulkokäyttöön. Vedenimukyky enintään 0,5 %. SFS-EN Ala UGL: Lasittamaton klinkkeri. Tuote soveltuu ulkokäyttöön. Vedenimukyky enintään 0,5 %. SFS-EN Alb GL: Lasitettu klinkkeri. Tuote soveltuu ulkokäyttöön vain pystypinnoille. Vedenimukyky yli 0,5 %, enintään 3 %. SFS-EN Alb UGL: Lasittamaton klinkkeri. Tuote soveltuu ulkokäyttöön vain pystypinnoille. Vedenimukyky yli 0,5 %, enintään 3 %. SFS-EN Alla GL: Lasitettu lattialaatta. Tuote soveltuu vain sisäkäyttöön, ei pakkasenkestoa. Vedenimukyky yli 3 %, enintään 6 %. SFS-EN Allb GL: Lasitettu lattialaatta. Tuote soveltuu vain sisäkäyttöön, ei pakkasenkestoa. Vedenimukyky yli 6 %, enintään 10 %. SFS-EN Alll GL: Lasitettu kaakeli. Tuote soveltuu vain seinään asennettavaksi vain sisäkäyttöön, ei pakkasenkestoa. Vedenimukyky yli 10 %. KUIVAPURISTEKLINKKERIT (B) Valtaosa markkinoilla olevista laatoista on kuivapuristettuja. Mittatarkat kuivapuristetut laatat valmistetaan puristamalla kovassa paineessa muotissa olevaa savimassaa. Laatat ovat lasittamattomia tai lasitettuja. Lasittamattomia laattoja saa myös kiiltäväksi hiottuna. Laattoja valmistetaan myös moduulimittaisina helpottamaan laatoituksen suunnittelua. SFS-EN Bla GL: Lasitettu porcellanato/klinkkeri. Tuote soveltuu ulkokäyttöön. Vedenimukyky enintään 0,5 %. SFS-EN Bla UGL: Lasittamaton porcellanato/klinkkeri. Tuote soveltuu ulkokäyttöön. Vedenimukyky enintään 0,5 %. SFS-EN Blb GL: Lasitettu klinkkeri. Tuote soveltuu ulkokäyttöön vain pystypinnoille. Vedenimukyky yli 0,5 %, enintään 3 %. SFS-EN Blb UGL: Lasittamaton klinkkeri. Tuote soveltuu ulkokäyttöön vain pystypinnoille. Vedenimukyky yli 0,5 %, enintään 3 %. SFS-EN Blla GL: Lasitettu lattialaatta. Tuote soveltuu vain sisäkäyttöön, ei pakkasenkestoa. Vedenimukyky yli 3 %, enintään 6 %. SFS-EN Bllb GL: Lasitettu lattialaatta. Tuote soveltuu vain sisäkäyttöön, ei pakkasenkestoa. Vedenimukyky yli 6 %, enintään 10 %. SFS-EN Blll GL: Lasitettu kaakeli. Tuote soveltuu vain seinään asennettavaksi vain sisäkäyttöön, ei pakkasenkestoa. Vedenimukyky yli 10 %.

6 06 / ABL-LAATAT LAATTAOPAS LATTIAKÄYTTÖÖN SOVELTUVAT KERAAMISET LAATAT Lattioiden laatoituksiin soveltuvat ryhmien I ja II laatat. Ryhmien I ja IIa laatat ovat lasitettuja ja/tai lasittamattomia, ryhmän IIb laatat ovat pelkästään lasitettuja. PAKKASENKESTÄVYYS Keraamisten laattojen pakkasenkestävyydessä ei ole kysymys siitä miten kylmää on, vaan miten monta kertaa olosuhteet saavuttavat tilanteen, jossa lämpötila laskee alle 0 C ja vesi jäätyy laajentuen. Mitä vähemmän vettä pääsee rakenteeseen sitä vähemmän sillä on vaikutusta.

7 ABL-LAATAT LAATTAOPAS / 07 KAAKELILAATAT Kaakelilaattoja käytetään asuinrakentamisen tiloissa, joissa usein käytetään vettä ja joiden pintojen helppoon puhtaanapitoon on kiinnitettävä huomioita. Kaakelilaatat eivät sovellu ulkokäyttöön eivätkä kohteisiin, joissa pintoihin kohdistuu kova mekaaninen rasite. Kaakelit kuuluvat kuivapuristelaattojen ryhmään B. Ne poltetaan kuivapuristelaattoja matalammassa lämpötilassa. Tämä poltto suoritetaan kerran tai kaksi kertaa. Kaakelit ovat aina lasitettuja. Kaakelilaatat ovat huokoisia johtuen alhaisemmasta polttolämpötilasta, jolloin niissä on korkeampi vedenimukyky. Tästä syystä ne eivät sovellu tiloihin, jotka altistuvat suurelle kosteudelle, kuten esimerkiksi uimahallien pesutilat. Pitkäaikainen märkärasitus voi aiheuttaa turpoamista laatassa, joka johtaa lasitteen halkeiluun ja irtoamiseen. Kaakelit ovat hyvin suosittuja kodin märkätiloissa, wc-tiloissa, keittiön välitiloissa sekä julkisissa tiloissa sisäseinien pintamateriaaleina. Valmistustapansa takia kaakelilaatat ovat usein klinkkereitä edullisempia. Kaakeleita valmistetaan myös rektifioituna, eli ne ovat kalibroitu polton jälkeen tiettyyn mittaan, jolloin ne voidaan asentaa tavallista kapeammalla saumalla. Huomioitavaa tässä on, että jokaisesta polttoerästä syntyy usein useampaa eri kaliiberia ja kaliiberi (tekniset mitat) tulee aina tarkistaa tehtäessä mahdollista lisätilausta. Laatalle ilmoitetaan usein määrämitta esim. 30*60cm, mutta laatan tarkka mitta voi olla 298*598mm. Yhtä tuotetta voi olla olemassa noin kuudessa eri kaliiberi mitassa. Kaliiberi on myös hyvä tarkistaa aina tilattaessa saman sarjan eri värejä että nämä olisivat keskenään samaa kaliiberia. KLINKKERILAATAT Klinkkerilaatat ovat lattia- ja seinälaattoja ja ne kuuluvat valmistustapansa mukaan kuivapuristelaattoihin ryhmään B. Klinkkerilaatat voivat olla lasitettuja tai lasittamattomia. Lasittamattomat klinkkerilaatat voivat olla kiiltäväksi hiottuja, mattapintaisia tai pinnaltaan karheaksi muotoiltuja. Klinkkerilaatat soveltuvat ominaisuuksiltaan lattian pintamateriaaliksi, niitä voidaan myös käyttää seinässä. Hyvä nyrkkisääntö on, että lattialaatan voi laittaa seinään, mutta seinälaattaa ei voi asentaa lattiaan. LASITETUT LATTIALAATAT Lasitetut laatat jaotellaan lasitteen käyttökestävyyden mukaan eri luokkiin. Nämä lasitteen kulutuskestävyys luokituksen ( PEI luokitus ) jaot antavat suositukset laattojen käytöstä. Suosituksia laattojen käytöstä kulutuslujuutensa suhteen voidaan antaa myös erilaisilla symboleilla merkittynä. Klinkkerilaatat soveltuvat myös hyvin seinäpintojen laatoituksiin.

8 08 / ABL-LAATAT LAATTAOPAS PORCELLANATOLAATAT Porcellanatolaatat kuuluvat valmistusmenetelmänsä mukaan myös kuivapuristelaattoihin ryhmään B. Nämä laatat ovat sintraantuneita ja siten tiiviitä laattoja. Valmistuslämpötila on n.1200 C. Näiden laattojen vedenimukyky on alle 0,5 %, joten ne ovat aina pakkasenkestäviä. Porcellanatolaattoja valmistetaan lasitettuina ja lasittamattomina. Pintavaihtoehtoja on paljon, kuten lasitettu matta, lasitettu kiiltävä ja lasitettu rustiikki sekä lasittamaton matta, lasittamaton kiiltävä ja lasittamaton rustiikki. Tämän tyyppisiä laattoja tehdään mosaiikista aina isoihin, 160x320cm kokoisiin laattoihin asti. Laatat aetaan myös kokonsa puolesta eri kaliiberiryhmiin. Tämä kaliiberiryhmä on aina merkitty yksittäiseen laattapakettiin. Kaliiberiryhmä tarkoittaa laatan kokohaarukkaa. Porcellanatolaatalle ei ole käyttörajoituksia, tuote soveltuu erinomaisesti kovalle kulutukselle altistuville pinnoille. MÄRKÄPURISTELAATAT Märkäpuristelaatat valmistetaan ns. perinteisellä tavalla eli puristamalla massa suulakkeen läpi haluttuun muotoon. Tämä mahdollistaa laatan muotoilun. Valmistukseen käytettävä raaka-aine on yleensä luonnosta saatavaa savea. Laattojen polttolämpötila on noin 1200 C. Laatta on mekaanisesti hyvin kestävä, eivätkä useimmat kemikaalit vahingoita laatan pintaa. Märkäpuristelaatat ovat normaalisti tiilen värisiä ja niiden pohjasta löytyy tartuntaurat. Tiilen väri tekee laatasta hyvin suositun entisöintikohteissa. Laatat voidaan valmistaa lasitettuina tai lasittamattomina. Valmistustavasta johtuen ne eivät ole yhtä mittatarkkoja kuivapuristelaatat, joten asennuksen yhteydessä suositellaan esiladontaa sekä laatoittamista leveämmällä saumavälillä (3-10 mm). Märkäpuristelaattoja voi käyttää missä vain, mutta niiden ominaisuudet on kuitenkin hyvä tarkistaa valmistajalta. Märkäpuristelaattoja käytetään usein uima-altaissa. Laatan pohjassa olevat urat antavat erinomaisen tartunnan laatalle. LASIMOSAIIKIT Lasimosaiikeissa ja -laatoissa sovelletaan samoja keraamisten laattojen standardeja. Lasimosaiikit ja -laatat valmistetaan valutekniikalla, mistä johtuen lasin pinta voi sisältää kuplia, rakkuloita, painumia ja juomuja. Tälläiset pinnan epätasaisuudet ovat ominaisia lasituotteille mistäs yystä niitä ei lasketa tuotevirheiksi. Lasituotteille on tyypillistä myös pienet reuna- ja nurkkalohkeamat. Lasimosaiikit ja -laatat ovat, kuten keramiikkakin, tuote jonka valmistuksessa syntyy erilaisia pintoja, ja ominaisuuksia sisältäviä tuotantoeria ja yksittäisiä kappaleita. Lasituotteiden laadun tarkastus tapahtuu 1 metrin etäisyydeltä kohtisuoraan pintaa katsoen 300 lux (noin 40 W) valaistuksessa.

9 ABL-LAATAT LAATTAOPAS / 09 KULUTUSKESTÄVYYS LASITETTUJEN LAATTOJEN KULUTUSKESTÄVYYS (PEI-luokat) Lattiakäyttöön tarkoitetut lasitetut laatat CEN-komitea luokittelee kulutuskestävyytensä perusteella viiteen PEI-luokkaan. Huomioitavaa on, että lasitetun laatan kulutuskestävyys on kuitenkin noin kertaa suurempi kuin esim. sementtilaastipinnan, valetun kipsilattian tai vahvistetun betonin. LUOKKA I ei erityisen kestävä Normaali kotikäyttö, mukaan lukien olohuone ja makuuhuone, ilman suoraa sisäänkäyntiä ulkotiloista. Eli alueet, joissa ei normaalisti käytetä kenkiä ja jotka eivät altistu hiovalle lialle (hiekka). LUOKKA II suhteellisen kestävä Muut kodin timlat paitsi keittiö, eteishalli, portaat tai terassi. Tilat, joissa vain ajoittain kävellään kengillä ja jotka altistuvat vain vähän hiovalle lialle. LUOKKA III - kestävä Yleisesti sisätilat, tilat joissa käytetään kenkiä ja jotka altistuvat vähän hiovalle lialle. Keskiraskas kulutus. Esim. kaikki kodintilat, hotellihuoneet, sairaaloiden saniteetti- ja terapiatilat, parvekkeet ja terassit. LUOKKA IV erittäin kestävä Tilat, joissa on suurehko käyttötiheys ja voivat altistua hiovalle lialle ja missä vaaditaan suurempaa kuormituksen ja kulutuksenkestoa kuin III-luokassa. Esim. koulut, pankit, toimistot, hotellit, näyttelyt jne. LUOKKA V erittäin raskasta kulutusta kestävä Raskaan liikenteen tilat. Tilat jotka altistuvat kovalle kävelykulutukselle ja joissa voi olla hiovaa likaa. Näitä tiloja ovat esim.: ostoskeskukset, sisäänkäynnit lentokentille jne. Kulutuslujuusluokka V käyttöalueille ja sitä kovempaa kulutusta tarvitseville tiloille määritellään yleensä lasittamaton kuivapuristeklinkkeri.

10 10 / ABL-LAATAT LAATTAOPAS LASITTAMATTOMIEN KUIVAPURISTEKLINKKEREIDEN KULUTUSKESTÄVYYS Harvat materiaalit kestävät hankausta ja kulutusta paremmin kuin keraamiset, lasittamattomat laatat.lasittamattomien laattojen kulutuskestävyyttä mitataan MOHS - asteikolla. Asteikko ei kuitenkaan ole tarkka eikä suoraan verrannollinen mineraaliin tai materiaalin todelliseen kovuuteen vaan on lähinnä suuntaa antava. Perusasteikolla on kymmenen mineraalia, jotka on luokiteltu pehmeimmästä kovimpaan numeroin Asteikolla kovempi mineraali naarmuttaa pehmeämpää. Mineraali Kovuus Talkki 1 Kipsi 2 Kalsiitti 3 Fluoriitti 4 Apatiitti 5 Maasälpä 6 Kvartsi 7 Topaasi 8 Korundi 9 Timantti 10

11 ABL-LAATAT LAATTAOPAS / 11 VÄRIVAIHTELU ELI V-ARVOT Keraaminen laatta on luonnontuote. Siinä ilmenee värivaihtelua polttoerien välillä ja saman polttoerän sisällä. On tuotteita, joissa sävy vaihtelee lievästä voimakkaaseen eroihin väreissä. Vaihtelua saattaa myös olla pinnan kuvioinnissa ja muissa yksityiskohdissa. Värivaihtelua kuvataan asteikolla yhdestä neljään V-arvona. V-arvo kannatta aina tarkistaa, mikäli nähtävänä on vain yksi tai pari laattaa, näin lopputulos ei pääse yllättämään. V1: Laatan värivaihtelua ei ole tai se on hyvin vähäistä. Laatan valinta voidaan tehdä yhtä laattaa tarkastelemalla. V2: Laatan värivaihtelu on vähäistä. Valinnassa kannattaa tarkastella muutamaa saman erän laattaa. Ennen laatoittamista kannattaa suorittaa esiladonta halutun pinnan saavuttamiseksi. V3: Laatan värivaihtelu on merkittävää. Laatan valinnassa kannattaa tarkastella suurta määrää saman erän laattoja. Ennen laatoittamista kannattaa suorittaa esiladonta halutun pinnan saavuttamiseksi. V4: Laatan värivaihtelu on äärimmäistä. Laatan valinnassa täytyy tarkastella suurta joukkoa saman erän laattoja. Laatan valinnasta riippuen pakkauksessa voi olla esimerkiksi eri värejä. Ennen laatoittamista tulee suorittaa esiladonta halutun pinnan saavuttamiseksi. Valmis pinta on ainutlaatuinen. KERAAMISEN LAATAN LIUKASTUMISENESTO- OMINAISUUDET Käytettäessä keraamisia laattoja märkätilojen lattioissa, portaissa, sisäänkäynneissä, erityissuunnittelua vaativien märkätilojen kuten uimahallilattioiden, uima-allaspohjien, uima-allasluiskien jne. laatoituksissa, on laattavalintaan kiinnitettävä erityistä huomiota. Kotikäyttöön soveltuvat myös ns. luokittelemattomat tuotteet. TOIMINNALLISUUS MÄRKÄTILOISSA JA MUILLA PINNOILLA, JOIHIN KOHDISTUU LIUKASTUMISVAARA Lattialaattojen käyttö märkätilojen lattioissa on liukastumisriskin vuoksi tärkeä asia käsitellä. Lasittamattomilla laatoilla liukastumisen esto tapahtuu yleensä pinnan kohokuvioinneilla. Lasitetuilla laatoilla liukastumisen esto hoidetaan mikrokarhealla lasitteella. Liukastumisen esto määritellään yleisesti paljasjalkaluokituksena märkätiloissa A-, B-, C- luokituksena ja muissa tiloissa R luokituksena (R9 R12 ). R-luokitus on testattu kengät jalassa. Kummassakin testissä on kyse kitkasta joko paljaalla jalalla tai kenkä jalassa. Liukastumisen kuvaajana on raja-arvo, missä asteluvussa liukastuminen tapahtuu ko. tuotteella. Eri asteluvuilla on konkreettiset käyttökohdesuositukset, jotka on ilmoitettu laattojen valmistajien esitteissä. Teollisuustiloissa käytettäville nappulapintaisille laatoille on oma liukastumisenestoluokituksensa. V-arvossa mitataan nappulastruktuurin väliin jäävää tyhjää tilaa, asteikko on V4-V10.

12 12 / ABL-LAATAT LAATTAOPAS A luokitus: laatta on lähinnä kuivien WC tilojen ja tilojen joissa veden rasite on olematonta. B- luokitus: laatta on märkätilojen lattioihin tarkoitettu laatta, esim. suihkutilat, pesuhuoneet, saunat ja näiden kaltaiset tilat. C luokitus: laatta on julkisen rakentamisen erikoiskohteisiin tarkoitettu lattialaattaa, esim. uima-altaan reunaosat, veteen johtavat portaat jne. Normaalissa asuinrakentamisessa käytetään yleisesti näistä luokitussuosituksista poiketen erilaisia laattatyyppejä omien mieltymysten mukaisesti, jossa pinnan puhtaanapidon helppous näyttelee suurta osaa. Suosituksia yleisten tilojen liukastumisenesto pinnoista: Sisääntulo alueet, sisällä: R9 Sisääntulo alueet, ulkona, sekä ulkoportaat: R11 Portaat sisällä: R9 Liiketilat: R9 Kampaamot: R9 Ruokakaupat: R10 Julkiset wc-tilat: R10 Asuinrakennuksissa suositellaan R9- ja R10-luokan tuotteita kuiviin tiloihin. Ulkorappusiin ja terasseille R11-luokka. Alla olevat luokitussymbolit mainitaan myös liukastumista estävien laattojen yhteydessä eri valmistajien tuotekatalogeissa.

13 ABL-LAATAT LAATTAOPAS / 13 HYGIENISYYS Keraaminen laattapinta on hygieeninen, helposti desinfioitava. Keraamiset laatat testataan tuotestandardien mukaisesti puhdistettavuus-testeillä. Lisäksi joissakin laattasarjoissamme on valmiiksi puhdistusta helpottava pinnoita, näitä ovat esim. Agrob Buchtalin HT -pinta sekä Lea Ceramichen Microban -pinta. HT -pinnoite perustuu titaanioksidiin (TiO2), joka aktivoituu valon ja veden vaikutuksesta. Veden ja valon katalyyttiseen vaikutuksen avulla toimiva erikoisviimeistelyn ansiosta laatoilla on kyky hajottaa bakteerit ja virukset, poistaa häiritseviä hajuja ja ovat mahdollisimman helppo puhdistaa. Tavanomainen sisätilojen valaistus riittää käynnistämään katalyyttisen reaktion. Happi aktivoituu, bakteerit ja virukset hapettuvat ja niiden jakautuminen estyy. HT -viimeistellyt seinä- ja lattialaatat parantavat hygieniaa ja vähentävät infektioriskiä mikä on tärkeää etenkin leikkaussaleissa, toimenpidehuoneissa ja potilashuoneissa. Pysyvästi laatan pintaan poltettu pinnoite ei kulu käytössä, siksi sille on annettu laatan elinikäinen takuu. HT -laattojen edut näkyvät erityisesti käyttökohteissa, joissa korkeatasoinen hygienia on ratkaiseva tekijä, esimerkiksi sairaaloissa, laboratorioissa, suurkeittiöissä ja kylpylöissä. HT -viimeistely perustuu siihen että, laatta vetää vettä puoleensa. Vesi ei muodosta pisaroita laatan pinnalle vaan muodostaa tasaisen, yhtenäisen vesikerroksen laatan pinnalle. Ratkaisevana etuna on, että vesi tunkeutuu lian ja laatanpinnan väliin, jolloin epäpuhtaudet voidaan vaivatta pyyhkäistä pois. Vesipisaroiden haihtuessa syntyviä jälkiä, kalkkia ja muita epäpuhtauksia ei laatan pintaan kerry.1000m² laatoitettua HT- pintaa vapauttaa ilmaan yhtä paljon happea kuin 70 isoa lehtipuuta, joten laatalla on myös ekologisia vaikutuksia. EKOLOGISUUS Puhtaasti luonnonmateriaalista valmistettuna tuotteena keraaminen laatta on hyvin ekologinen. Keraamisille laatoille on olemassa erilaisia ympäristösertifikaatteja, jotka kertovat tehtaan sekä tuotteen ympäristöystävällisyydestä. Tässä kaksi tärkeimmistä sertifikaateista: LEED tarkoittaa rakennusten maailmanlaajuista ympäristöluokitusta. Rakennusmateriaalivalmistaja voi saada Leed-luokituksen omiin tuotteisiinsa, jolloin niitä voidaan käyttää ympäristöä kunnioittavasti tuotetuissa rakennuksissa. LEED-luokituksen myöntää Green Building Council. Tuotteiden painosta 40 % tulee olla kierrätettyä materiaalia. Eurooppalainen Ecolabel on vapaaehtoinen ympäristöselvitys. Ecolabel ottaa huomioon tuotantoketjun energiankäytön koko tuotteen elinkaaren ajalta raakamateriaalista tuotantoon asti. Tuotannossa pyritään käyttämään mahdollisimman vähän energiaa. Tuotteessa ei saa olla ihmiselle tai ympäristölle haitallisia ainesosia. Tuotteen valmistuksessa on käytetty mahdollisimman vähän ympäristöhaitallisia raaka-aineita. Tuotannossa pyritään vähäisiin vesi- ja ilmansaasteisiin ja tuotteita tuottavan yrityksen jätehuolto on kehittynyttä.

14 14 / ABL-LAATAT LAATTAOPAS TUOTANTO SAVI Keraamisten laattojen saviraaka-aine ei vastaa normaalia mielikuvaa savesta. Savi on enemminkin murskeenomaista, ei hienojakoista ja pehmeää. Tämä saviraaka-aine varastoidaan ulkosalla ennen sen käyttöä valmistuksessa. Ulkovarastointi murentaa ja hienontaa raaka-aineen homogeenisemmaksi. Vasta parin vuoden kulututtua raaka-aine menee tuotantoon. Kun savierä on riittävästi muokkaantunut, siirretään se tehtaalle. Tehtaalla savierä kuivataan ja hienonnetaan. MASSAN VALMISTUS Laatan massaraaka-aine jauhetaan ja lietetään ns. kuulamyllyissä. Sylinterin muotoisissa myllyissä raaka-aineiden hienontaminen tapahtuu erikoiskovilla kivillä ja posliinikuulilla. LAATAN POHJAMASSANRAAKA-AINEEN KUIVATUS Lietetystä massasta poistetaan vesi ns. suihkukuivaamossa. Vesi poistuu lietteestä ja jäljelle jää kuiva, jauhomainen massa, jonka kosteuspitoisuus on noin 6-8 %. PURISTUSVAIHE Jauhe johdetaan puristusosastolle kuljettimilla ja syötetään puristimen laatta-aihioihin. Puristus tapahtuu ns. 2- vaihe puristuksena useamman tonnin kuormituksella. LASITUS Useimmissa tehtaissa puristettu kappale siirtyy loppukosteuden poiston jälkeen lasituslinjalle tai lasittamattomana tuotteena siirtyy sellaisenaan polton odotuslinjalle. Kyse on kertapolttotuotteista.joissain tehtaissa laatta voidaan myös polttaa ennen lasitusta, silloin puhutaan Biscuit -laatasta (raakapoltto) ja prosessina on tällöin ns. kaksoispoltto. Lasite on juoksevaa nestemäistä ainetta, jota lasituslinjalla levitetään laatan pinnalle lukuisilla erilaisilla lasituslaitteilla esim. ruisku, linko, heiluriruisku jne. POLTTOPROSESSI Nykyaikaiset uunin ovat ns. rullauuneja, joissa poltettava tuote liikkuu poltonkestävien rullien päällä kestäen huokoisten laattojen n C ja klinkkereiden n C polttolämpötilat. Polttoaineena käytetään yleensä maakaasua. Laatat syötetään uuniin toisesta päästä. Polttolämpötila noudattaa ennalta määriteltyä polttokäyrästöä kestoaikoineen. Polttoprosessin loputtua jäähdytysvaiheeseen, tulevat laatat ulos uunin toisesta päästä. Polttoprosessin kesto vaihtelee 35min- 50min. laattatyypistä riippuen.

15 ABL-LAATAT LAATTAOPAS / 15 LAADUNVALVONTA JA LABORATORIO Polton jälkeen tuotannosta otetaan erä laattoja laboratorioon laadunvalvonta-testeihin. Testauslaitteita ovat esim. autoklaavi /halkeilunkestävyys, vedenimukyvyn mittaus, mittavälineitä, koko/käyryys mittalaite. LAJITTELU Polton jälkeen laatat varastoidaan keräilyvaunuihin odottamaan tuotteiden lajittelua ja pakkaamista. Lajittelun perusteena on vertailu aiemmin lajiteltuihin tuotteisiin sävyn ja määrittämiseksi.

16 16 / ABL-LAATAT LAATTAOPAS KOHTEEN SUUNNITTELU MITÄ ERITYTISOMINAISUUKSIA PITÄÄ TARKASTELLA LAATTAVALINNOISSA Esteettisyys / Toimivuus Liukastumisen esto: kuivat tilat, R-luokitus, -ulkotilat, R-luokitus, -märkätilat A, B & C-luokitus Sään kestävyys : pakkasenkestävyys Kulutuslujuus Laatan koko : soveltuvuus kallistusten yms. seikkojen puolesta käyttöön Laatan puhdistettavuus Laattapinnan kemikaalien kestävyys - kotitalouskemikalioiden kesto teollisuudessa kemiallisten aineiden kesto Mekaaninen lujuus; etenkin teollisuuskäytössä LAATOITUSTYÖN SUUNNITTELU Laatoituksen suunnittelu: 1) Mitoitus: Ei alle ½ laatan kappaleita 2) Saumat yhdenmukaiset ja yhtenevät laatoituksen jatkuessa tilasta toiseen 3) Laatoituksen suunta oviaukkoon nähden 90 asteen kulmassa 4) Liikuntasaumajako: oviaukko on seinän jatke liikuntasauma, läpiviennit, eri rakenneosien liittymäkohdat, eri rakennusmateriaalien liittymäkohdat

17 ABL-LAATAT LAATTAOPAS / 17 LAATOITUS Laatoitus: 1) Pohjan tarkastus: käsittely, puhdistus yms. 2) Tasoitetarve: oikea aine / mahdollinen esikäsittely 3) Kallistukset 4) Laastin levitys: minimi laastikerros 3mm (mosaiikki) 5) Laastikamman koko suhteessa laattaan 6) Kaksoiskiinnitysmenetelmä suurten (>30*30cm) laattojen asennuksessa 7) Kaksoiskiinnitysmenetelmä ulkotiloissa: pyritään ehdottomaan 100 % laastin täyttöasteeseen 8) Lattioiden ehdoton täyttöaste laastille 95 % 9) Kaakelien ehdoton täyttöaste suihkun välittömässä läheisyydessä tulee olla 100 % Laattojen asennus on hetki, jolloin ratkaistaan laatoituksen kokonaistoimivuus lyhyellä ja pitkällä aikavälillä eli mahdolliset vaikeudet voivat johtua laatoitusaikaisesta huolimattomuudesta. Ennen laattojen kiinnittämistä tuotteet tulee tarkistaa mahdollisten reklamaatioiden varalta. Asennettu tuote katsotaan hyväksytyksi. On myös tarkistettava että tuote on sitä mitä tilattu, joten työmaalla olisi hyvä olla mallit tai esitteet sinne tilatuista tuotteista. Esimerkkejä: * Jos sementtijäämiä ei poisteta täysin laattojen pinnalta happopesulla, jää pinnoille helposti sementtifilmi, joka näkymättömänä kerroksena toimii kaikenlaisen lian tartuntakerroksena. Tämä kerros voi kerätä kaikenlaista likaa muuttuen epäsiistin näköiseksi. * Ojasta allikkoon mennään silloin, kun tällainen puhdistamaton sementtifilmikerros käsitellään jollain pintaa tiivistävällä käsittelyaineella. Useimmat käsittelyaineet eivät puhdistu normaaleilla hapan- eivätkä alkaalipesulla, vaan vaativat jotain liuotinpesua. Kun käsittelyaine on saatu poistettua, on puhdistus vielä suoritettava hapanpesuna - sen jälkeen voidaan taas ajatella mahdollisten hoitokäsittelyaineiden käyttöä. * Jos eteen tulee tilanne, jolloin epoksisaumajäänteet ovat kovettuneet laatoituksen pinnalle, voi pahimmassa tapauksessa joutua laattojen vaihtoon etenkin kiiltäväksi hiottujen laattojen kanssa. Epoksi on kovetuttuaan hapon- ja alkalinkestävä tuote. Puhdistus voidaan suorittaa metyleenikloridi liotinaineella (yleinen maalinpoistoaine). Jos laatat ovat kiillottamattomat, voidaan puhdistus suorittaa myös mekaanisesti. Tällöin lattialle levitetään hienojakakoista fillerihiekkaa sekä liukuaineeksi jotain yleispuhdistusainetta ja käyttää koneena lattianhoitokonetta, joko harjalla tai laikalla varustettuna.

18 18 / ABL-LAATAT LAATTAOPAS SIIVOUS JA HOITO 1) Laatoituksen jälkeen alkupuhdistus: Hapan puhdistusaine (pois lukien koristelaatat joiden esim. metallilasitus ei kestä hapanta) 2) Mahdollinen hoitokäsittely: lasittamattomille laatoille laatan vedenimukyvystä riippuva hoitokäsittelyaine 3) Päivittäinen siivous: laattatyypistä ja mahdollisesta käsittelystä riippuvainen puhdistusaine 4) Tehosiivous: ajoittain tapahtuva tehopuhdistus happamalla tai voimakkaasti alkalisella aineella. SUOJAUS ENNEN SAUMAUSTA SAUMAUKSEN JÄLKEINEN PESU SUOJAKÄSITTELY PÄIVITTÄINEN PESU TEHOPUHDISTUS TAHRANPOISTO LASITETTU KERAAMINEN LAATTA, jos jäämät eivät lähde: Service Ceramic LASITTAMATON KERAAMINEN LAATTA (matta),jos jäämät eivät lähde: Service Ceramic LASITTAMATON KERAAMINEN LAATTA (karhea) Beauty Gres,jos jäämät eivät lähde: Service Ceramic Beauty Gres LASITTAMATON KERAAMINEN LAATTA (kiillotettu) Progres No-Lux, jos jäämät eivät lähde: Service Ceramic Progres No-Lux BUCHTAL LUONNONKERAMIIKKA Basoil, jos jäämät eivät lähde: Service Ceramic Basoil Vahaus: 1 Base, 2 Woolplus matta, satiini tai kiiltävä TERRACOTTA JA COTTO Barrier 2 Cotto, jos jäämät eivät lähde: Service Ceramic Barrier 2 Cotto Vahaus: 1 Base, 2 Woolplus matta, satiini tai kiiltävä SEMENTTISAUMA Basoil, ICR17 SEMENTTILAATTA JA HIEKKAKIVI ICR17, jos jäämät eivät lähde: Service Ceramic Basoil x 2 Vahaus: 1 Base, 2 Woolplus matta, satiini tai kiiltävä LUONNONKIVI (kiillotettu) Marmo Barrier, jos jäämät eivät lähde: Marmo Barrrier Wet Look: MarmoWet Vahaus: 1 Base, 2 Woolplus matta, satiini tai kiiltävä (pesukoe ensin marmori, kalkkikivi tai slate) (pesukoe ensin marmori, kalkkikivi tai slate) LUONNONKIVI (satiini, matta ja muut pinnat) Prevent 2 Pietra Wet Look: MarmoWet, jos jäämät eivät lähde: tai Service Ceramic (ei marmori, kalkkikivi tai slate) Prevent 2 Pietra Wet Look: MarmoWet Vahaus: 1 Base, 2 Woolplus matta, satiini tai kiiltävä (pesukoe ensin marmori, kalkkikivi tai slate) (pesukoe ensin marmori, kalkkikivi tai slate) LUONNONKIVI KIVITASOT (matta, satiini) Prevent 2 Pietra Wet Look: MarmoWet, jos jäämät eivät lähde: tai Service Ceramic (pesukoe ensin marmori, kalkkikivi tai slate) Prevent 2 Pietra Wet Look: MarmoWet (pesukoe ensin marmori, kalkkikivi tai slate) (pesukoe ensin marmori, kalkkikivi tai slate) LUONNONKIVI KIVITASOT (kiillotettu) Marmo Barrier Wet Look: MarmoWet, jos jäämät eivät lähde: tai Service Ceramic (ei marmori, kalkkikivi tai slate) Marmo Barrier Wet Look: MarmoWet (pesukoe ensin marmori, kalkkikivi tai slate) (pesukoe ensin marmori, kalkkikivi tai slate) CRACKLE-PINTAISET LAATAT Progres No-Lux Service Ceramis (sementtipohjaiset sauma-aineet) HUOMIOI AINA ENNEN KÄYTTÖÄ: Varmista tuotteen soveltuvuus ja lue käyttöohjeet huolellisesti. Kysy tarvittaessa lisäohjeita. Testaa tuotteen soveltuvuus pienelle alueelle näkymättömään paikkaan ennen käyttöä. Kytke lattialämmitys pois päältä edellisenä päivänä ennen käyttöä.

19 ABL-LAATAT LAATTAOPAS / 19 KÄSITTEITÄ Keraaminen laatta savesta poltettu laatta. Kuivapuristelaatta kuivahkosta savijauheesta puristettu keraaminen laatta. Märkäpuristelaatta märästä savimassasta suukappaleen läpi puristettu keraaminen laatta. Kaakelilaatta kuivapuristettu, huokoinen ja aina lasitettu keraaminen vain seinälle sopiva laatta. Mosaiikkilaatta kooltaan korkeintaan 70*70mm kaakeli- tai klinkkerilaatta. Sintrattu laatta poltettu kuivatuksen jälkeen sulamispisteeseen saakka. Porcellanato joko kuiva- tai märkäpuristettu, sintrattu laatta. Tuote on teknisiltä ominaisuuksiltaan keramiikan huippuluokkaa. Nimellismitta laatalle ilmoitettu, esim. 30*60cm mitta josta kuitenkin syntyy noin kuutta eri kaliiberia (eri mittaa) laatta valmistaessa, jolloin esim. 30*60cm laatan todellinen koko voikin olla 29,5*59,5cm. Kalibroitu laatan valmistuserä on tarkistusmitattu ja tuotteet on jaettu mitan mukaan kaliibereihin. Rektifioitu (rettificato) laatan kulloinenkin valmistuserä on kokonaisuudessaan polton jälkeen jyrsitty samaan mittaan.
