Laattapiste Oy / Kari Honkala

Transkriptio

1

2 Laattapiste Oy / Kari Honkala Laattojen perustyypit Märkätilat; Uudet RT kortit Uudisrakentaminen Märkätilojen korjaus SisäRYL 2013 laatoituksesta huomioitavaa.. Isot seinälaatat märkätiloissa

3 Laattojen perustyypit Kaakeli Klinkkeri Porcellanato Märkäpuristelaatta

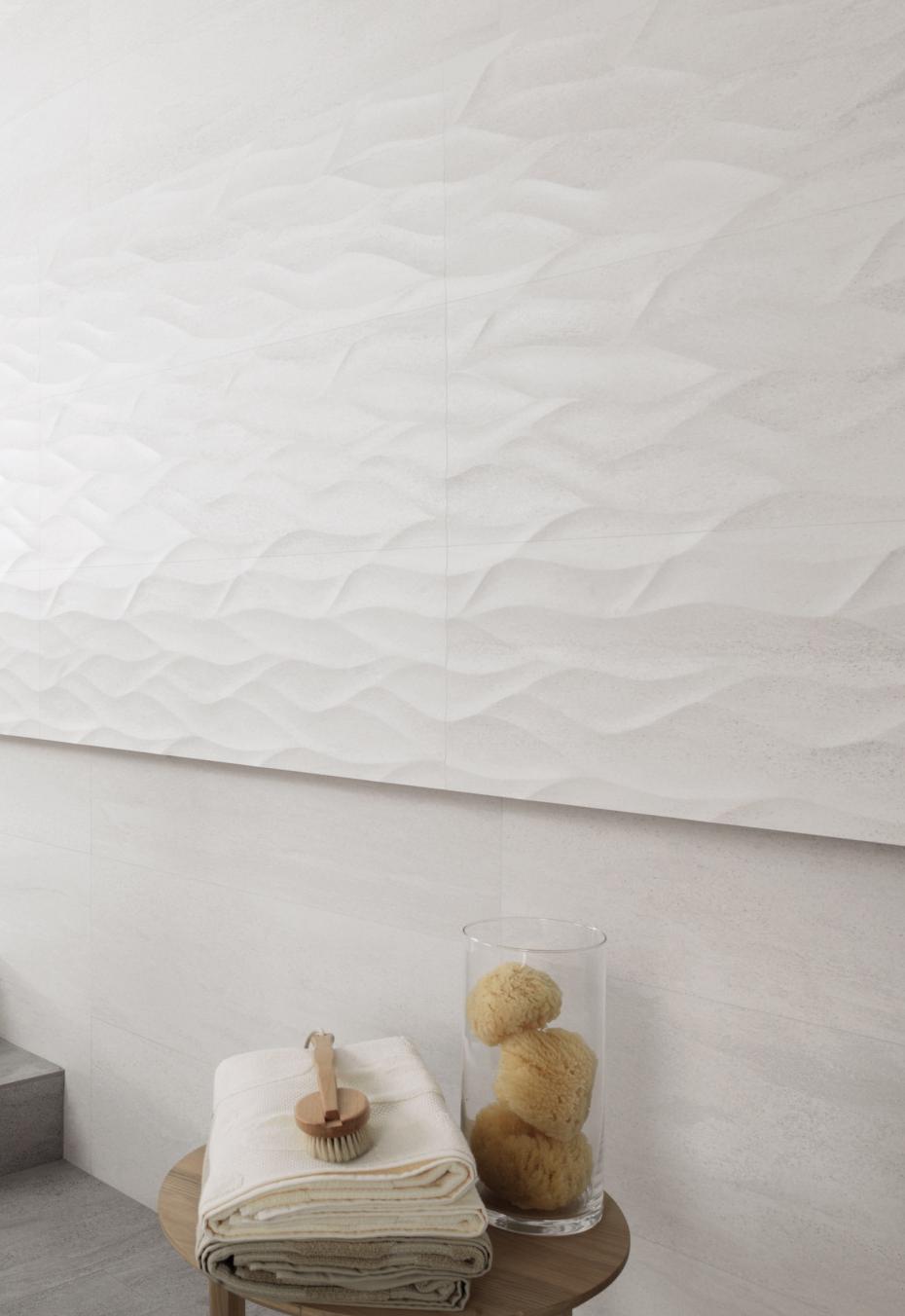

4 Kaakeli SFS EN Ryhmä BIII Vedenimukyky E > 10%

5 Kaakeli Seinälaatta Kaakeli on aina lasitettu Polttolämpötila alle 1000 ºC Käyttö Ainoastaan sisätilojen seiniin Tyypilliset käyttökohteet; pesuhuoneiden ja wc-tilojen seinät ja keittiöiden välitilat. Ei sovellu uimahalleihin Helppo leikata ja työstää

6 Klinkkeri SFS EN Ryhmä BIIb Vedenimukyky 6% < E 10% SFS EN Ryhmä BIIa Vedenimukyky 3% < E 6 % SFS EN Ryhmä BIb Vedenimukyky 0,5% < E 3%

7 Klinkkeri Lattia- ja seinälaatta lasitettuja tai lasittamattomia Polttolämpötila ºC Klinkkerit jaetaan koon mukaan kaliiberiryhmiin (=kokohaarukka). Käyttö Tyypilliset käyttökohteet; pesuhuoneiden lattiat, uima-altaat, muut lattia- ja seinäpinnat kolme eri luokkaa, varmista soveltuvuus käyttökohteeseen myyjältä Lasitettua klinkkeriä ei suositella julkisen tilan lattiapinnoille (esim. kauppakeskus) Työstäminen ammattityökaluilla

8 Porcellanato SFS EN Ryhmä BIa Vedenimukyky E 0,5% Saatavana erilaisilla pinnoilla.

9 Porcellanato Seinä- ja lattialaatta Lasitettu tai lasittamaton Polttolämpötila yli 1250 ºC Vettä imemätön laatta Kalibroituja tai rektifioituja Aina pakkasenkestävä Käyttö Tyypilliset käyttökohteet; kaikki lattia- ja seinäpinnat. Myös julkiset tilat ja rakennusten julkisivut. käytölle ei teknisesti mitään rajoitteita Runsaasti kokoja, myös hyvin suuria (esim. 60x120 cm tai 120x120 cm) Työstäminen ammattityökaluilla

10 Märkäpuriste-laatta SFS EN Ryhmä AIIa-I Vedenimukyky 3% < E 6% SFS EN Ryhmä AI Vedenimukyky E 3%

11 Märkäpuristelaatta Seinä- ja lattialaatta Lasitettu tai lasittamaton Märkä- tai suulakepuristetut laatat ovat teknisesti erittäin korkeatasoisia laattoja Polttolämpötila ºC Käyttö Tyypilliset käyttökohteet: Uima-altaat ja laitoskeittiöt (kestävät hyvin kemikaaleja, rasvoja, öljyjä ja happoja). Tyypillinen märkäpuristettu laatta on tiilenvärinen ja sen pohjassa on ns. lohenpyrstöurat Suuret mittatoleranssit Työstäminen ammattityökaluilla

12 Tekniset standardit ja normit Laatan liukkaus Kulutuksenkestävyys Värivaihtelu Laattojen mitat ja muodot Vedenimukyky/ pakkasenkestävyys

13 Laatan liukkaus R-luokitus tai A,B,C -luokitus kertoo pinnan suhteellisen liukkauden. R-lukua mitataan jalkineella märälle laatalle, jota kallistetaan tietyn asteen verran. 3-10º vähän karhea 10-19º karhea 19-27º karhea 27-35º erittäin karhea > 35º extra karhea A,B,C arvot saadaan paljaalla jalalla märälle lattialle, jota kallistetaan tietyn asteen verran > 12º vähän karhea >18º karhea >24º erittäin karhea

14 Kulutuksenkestävyys PEI -arvo Arvoa käytetään vain lasitetuilla lattialaatoilla (lasitetut klinkkerit ja porcellanatolaatat). Arvo kertoo pinnan kulumisen asteikolla rpm Kodin seinät ja lattiat, käyttö paljain jaloin 600 rpm Kodin seinät ja lattiat, käyttö pehmeäpohjaisin jalkinein 1500 rpm Kodin kaikki lattiat ja liiketilojen kevyt lattiakäyttö >1500 rpm Liiketilojen keskiraskas- ja teollisuuden kevyt käyttö >12000 rpm Erittäin kova kulutus

15 Värivaihtelu (V1 - V4) Yhdenmukainen: Jokainen laatta on valmistettu käyttäen samaa kuosia. Värivaihtelut ovat minimaalisia. Vähäinen: Tuotteessa on vähäisiä eroja yksittäisen laatan värissä. Valinta tulee tehdä useamman kappaleen perusteella. Esiladontaa suositellaan.

16 Värivaihtelu (V1 - V4) Kohtalainen: Yksittäisen laatan väri tai sävy voi vaihdella merkittävästi. Suosittelemme valintaa tehtäväksi useista kappaleista. Laatat on lajiteltava ennen asennusta. Dramaattinen: Luokan yksittäiset laatat voivat sisältää dramaattisia vaihteluita ja erittäin laajan skaalan värejä. Yhdessä laatassa voi olla värejä, joita ei toisessa laatassa ole lainkaan. Tuote on valittava useamman kappaleen muodostamasta kokonaisuudesta. Laatat on ehdottomasti lajiteltava ennen asennusta.

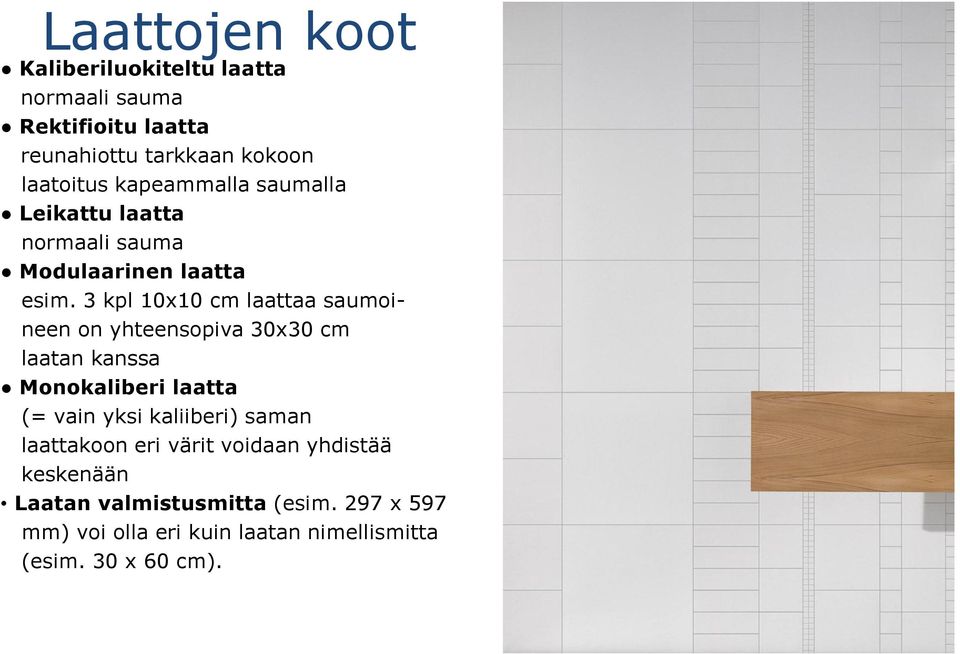

17 Laattojen koot Kaliberiluokiteltu laatta normaali sauma Rektifioitu laatta reunahiottu tarkkaan kokoon laatoitus kapeammalla saumalla Leikattu laatta normaali sauma Modulaarinen laatta esim. 3 kpl 10x10 cm laattaa saumoi- neen on yhteensopiva 30x30 cm laatan kanssa Monokaliberi laatta (= vain yksi kaliiberi) saman laattakoon eri värit voidaan yhdistää keskenään Laatan valmistusmitta (esim. 297 x 597 mm) voi olla eri kuin laatan nimellismitta (esim. 30 x 60 cm).

18 Kaliberiluokitus Lattialaatat jaetaan kokoluokkiin eli kaliberiryhmiin koska laatat eivät ole koskaan yksiselitteisesti saman kokoisia, ellei laattoja ole rektifioitu. Yhden kaliberin sisällä koko voi vaihdella esim. 1,2 mm Esim. 300 x 300 mm kokoisen laatan koko voi vaihdella kaliberin mukaan seuraavasti: Kaliberiluokka A Kaliberiluokka B Kaliberiluokka C Kaliberiluokka D 298,2 299,4 mm 299,4 300,6 mm 300,6 301,8 mm 301,8 303,0 mm Kuvassa polttamaton ja poltettu laatta. Laatta kutistuu poltossa n. 10%

19 Kaliberiluokitus Jokaiseen laattapakettiin on merkitty laatan kaliberi. Kaliberi on otettava huomioon jos: sekoitetaan värejä esim. shakkiruutu tilataan loppunutta laattaa lisää Kaliberiluokan tulee olla sama tai viereinen, muussa tapauksessa kokoero on liian suuri, ja saumaleveys ja -jako ei enää onnistu.

20 Pakkasen- kestävyys Varmistu laatan pakkasenkestävyydestä jos se asennetaan ulos, tai kylmilleen jääviin tiloihin.

21 Ennen laatoittamisen aloittamista: Varmistu että toimeksiantaja on tarkastanut laattojen oikeellisuuden (kuosin, määrän, mahdolliset kuljetusvahingot jne.) Tee tekninen tarkastus: tuotenimi, poltto ja kaliberi täsmäävät pakkauksissa, tee koeladonta tarvittaessa Pyydä asiakkaalta kirjallinen laatoitussuunnitelma Älä asenna vialliseksi epäilemääsi tuotetta Jos olet epävarma, kysy aina ennen töihin ryhtymistä Kuvan lattiaan on laatoitettu kahta eri polttoerää.

22 Ennen laatoittamisen aloittamista: Ulkokylmät laatat hikoilevat ; anna niiden lämmetä ennen asennusta Muista että I-lajitelma voi ja saa sisältää 5% ulkonäköviallisia laattoja jotka kannattaa käyttää nurkkiin ja leikkauksiin. Asennus tulee tehdä riittävässä valaistuksessa

23 Ennen laatoittamisen aloittamista: Lankkumallinen laatta voi olla kupera jolloin 50/50 juoksulimitys hammastaa ; totea mahdollinen kuperuus ennen asennusta ja esitä limitystä esim. suhteessa 80/20. Laatan pakkauksessa voi myös olla limityssuositus. 80/20 limitys

24 Asuntojen pesuhuonetilojen vesieristys ja laatoitus. Suurikokoisten laattojen asennus märkätiloissa. UUSI RT-KORTTI Märkätilojen rakenteet RT Marraskuu 2014 (uudisrakentamisen suunnitteluohjeita) UUSI RT-KORTTI Asuntojen märkätilojen korjaus RT Lokakuu 2012 SisäRYL PÄIVITETTY Rakennustöiden Yleiset Laatuvaatimukset SisäRYL 2013 (Yhteenveto perustuen yllämainittuihin teoksiin.)

25 Yleistä: Kansalliset rakennusmääräykset ja ohjeet ohjaavat rakentamista Esim. RakMK C2 RIL 107 RT- kortit SisäRyl

26 Märkätilojen rakenteet RT YLEISTÄ Märkätila voi olla myös huonetilan osa. Nk. kuraeteinen on märkätila.

27 Märkätilojen rakenteet RT Lattiarakenteet jatkuu.

28 Märkätilojen rakenteet RT jatkuu.. LATTIAN KALLISTUKSET Valmiin lattian kaltevuuden tulee olla vähintään 1:100 ja suihkun alueella vähintään 1:50 noin 500 mm säteellä lattiakaivosta. Pohjapiirustuksiin merkitään esim. nurkkapisteiden ja lattiakaivojen korkeusasemat. Kodinhoitotilan osuudella on kuitenkin suositeltavaa käyttää erillistä lattiakaivoa paikalliskallistuksin. Erillinen kodinhoitohuone varustetaan aina lattiakaivolla. Kommentti: kaltevuuden vähimmäisvaatimukset eivät aina ole riittävät.

29 Märkätilojen rakenteet RT TUOTE TAI JÄRJESTELMÄSERTIFIKAATIT Aineiden ja tarvikkeiden, vedeneristeiden ja lattiakaivojen yhteensopivuus osoitetaan esim. CE-merkinnällä tai VTT-sertifioidulla pintarakennejärjestelmällä joista VTT Expert Services Oy pitää ajan tasalla olevaa luetteloa.

30 Märkätilojen rakenteet RT Pintarakenteet Lattiakaivo sijoitetaan kohteeseen valittujen laattojen jakoon sopivasti. Kannen kehysosa kiinnitetään kiinnityslaastilla keskeisesti siten että lattiakaivon irrotettava vesilukko-osa on nostettavissa ylös kaivosta puhdistusta varten. Vedeneriste ei saa jäädä paljaaksi.

31 Asuntojen märkätilojen korjaus RT Seinät ja lattiat - Levytys tehdään märkätilaan soveltuvista rakennuslevyistä. Kommentti: wedi-levy on VTTsertifioitu seinään ja lattiaan. Levy asennetaan ohjeistuksen mukaisesti. 5.2 Lattiat - Lattian kallistukset merkitään pohjapiirustuksiin, esimerkiksi ilmoittamalla nurkkapisteiden korot ja lattiakaivon korko. - Kallistuksen tulee olla vähintään 1:100 cm ja suihkun alueella vähintään 1:50 noin 0,5 m säteellä lattiakaivosta. - Lattian kallistukset tarkastetaan mittaamalla ennen vedeneristystä ja vedeneristyksen jälkeen.

32

33 Asuntojen märkätilojen korjaus RT Vedeneristyksessä käytetään VTTsertifioituja järjestelmiä TAI CEmerkittyjä tuotteita 6.2 Alle 10 vuotta vanha siveltävä vedeneriste on paikattavissa. - Limitysvara pitää olla väh. 30 mm. - Paikkaus tehdään materiaalitoimittajan ohjeiden mukaisesti. 6.4 Vedeneristeet - Vedeneristeenä toimiva muovimatto tulee olla alkalinkestävä jos se laatoitetaan. - Yli 10 vuotta vanhaa muovimattoa ei suositella laatoitettavaksi. Vedeneristeinä toimivat rakennuslevyt ovat esim. XPS-levyt.

34 Asuntojen märkätilojen korjaus RT Päällelaatoitus laatoituskelpoisille alustoille - Päällelaatoitus on normaali toimenpide esim. kun lattiassa on vähäisiä kallistusongelmia, tai esteettisiä epäkohtia. - Vähäiset kallistuskorjaukset voidaan tehdä vedeneristeen päälle kiinnityslaastilla. HUOM! Tasoitteet asennetaan aina vedeneristeen alle. 8.2 Laatoituksen injektointikorjaus - Kopo laatoitus, joka ei ole kaareutunut irti alustastaan voidaan korjata injektoimalla, joka on myös normaali toimenpide. Kommentti: toimenpide vaatii erikoisosaamista ja -laitteita. Mapepoxy BI-IMP soveltuu tähän tarkoitukseen.

35 Asuntojen märkätilojen korjaus RT Lattiakaivo Lattiakaivon vaihtaminen - Neliökannen alle, näkyviin jäävää vähäistä osaa vedeneristeestä ei saa jättää paljaaksi. Se tulee peittää kiinnityslaastilla. Kommentti: paljas vedeneriste voi naarmuuntua puhki lattiakaivon pesun ja huollon yhteydessä. - Lattiakaivo vaihdetaan yleensä pystyviemäriin saakka. Lattiakaivon korokerenkaan vaihtaminen Seinänvieruskaivot Kommentti: Vanha ehjä valurautakaivo + uusi sertifioitu muovinen korokerengas: Mapei ohje Vanha ehjä muovikaivo + uusi sertifioitu muovinen korokerengas: Työmaalla selvitetään voidaanko käyttää em. työtapaa. - Asennetaan toimittajan ohjeiden mukaisesti. Kommentti: Unidrain- ja Blucher-kaivot ovat yhteensopivat Mapegum WPS kanssa.

36 Asuntojen märkätilojen korjaus RT Lausuma - Pääsääntöisesti ratkaisuja, joissa materiaaleja jää kahden vesitiiviin rakennekerroksen väliin tulisi välttää. Kokemusten mukaan ratkaisut, joissa kiviaineinen kuiva rakenne on jäänyt vanhan ja uuden vedeneristyksen väliin, ovat kuitenkin toimineet. Kommentti: rakenne, jossa bitumikermin päällä on kuiva vanha valu, voidaan vedeneristää ja laatoittaa normaalisti.

37 Asuntojen märkätilojen korjaus RT Höyryhuone Kommentti: uusi höyryhuoneen perusohje lisätty RT-korttiin. Peltielementtikylpyhu oneen seinien korjaus levyttämällä - Seinien levytyksessä oltava 3-4 mm ilmarako levyn ja pellin välissä. Voidaan käyttää XPS-levyä. Välipohjan korjaus kun kyseessä esim. alalaatta - Täytteenä sementtipohjainen epskevytvalu. Esim. EPSCement-massaa.

38 SISÄRYL Laatat Kiinnitysja saumausaineet Laatoituksen alusta - Teoksessa erotellaan keraamiset laatat (SFS EN 14411) ja keraamisen laatan tavoin käytettävät tuotteet (sisustuskivet, lasi, agglomeraatti jne). - Keraamisten laattojen kaltaisten tuotteiden kanssa noudatetaan materiaalitoimittajan ohjeistusta. - Keraamisten laattojen asennuksessa käytettävien laatoitusaineiden tulee olla voimassaolevien SFS EN ja SFS EN standardien mukaiset. - Lasittamattomien, karkealasitteisten ja vaaleiden himmeälasitteisten laattojen kanssa suositellaan samansävyisiä saumauslaasteja - Alustan vanhat sallitut tasaisuuspoikkeamat (± 4 mm / 2000 mm) on päivitetty vastaamaan nykypäivän suurien laattojen asettamia vaatimuksia; ± 2 mm / 2000 mm kun laatan sivun pituus 400 mm.

39 SISÄRYL Betonialusta Uudisrakentamisessa laatoituksen irtoamisen riskiin vaikuttavat mm: Betonialustan koostumuksesta johtuva kutistuma Betonialustan laatoitusajankohdan suhteellinen kosteus Joustavien saumojen määrä

40 SISÄRYL Laatoittaminen - Poistettu vanhentuneena pykälä käyttää tietynkokoisia leikattuja laattoja, koska laatat ovat nykyään suurikokoiset. Lisäksi mainitaan erilaiset laatoitusmenetelmät: Kiukaan sijoitukseen ja lämpösäteilyyn sekä kiukaan viereiseen laatoitukseen kiinnitetään huomiota. Kelluva menetelmä (floating), Allelevitysmenetelmä ( buttering), Kaksoiskiinnitysmenetelmä ( floating and buttering) CEN / TR 13548:2004 Kommentti: Lataa Mapesil 300 työtapaehdotus - Käytettävä laastikampa valitaan asennusmenetelmän, alustan, laatan koon ja muodon sekä kiinnitysainetyypin mukaisesti. CEN / TR 13548: Laatat asennetaan siten, että saadaan aikaan luja laattojen ja kiinnitysaineen tartunta.

41 SISÄRYL Kun kiinnitetään suurikokoisia laattoja tai laattoja, jotka altistuvat suurille kuormituksille tai lämpötilanvaihteluille, on suositeltavaa käyttää kaksoiskiinnitysmenetelmää. - Kun suunnitelma-asiakirjoissa vaaditaan kiinnityslaastin suurempaa peittävyysastetta kuin taulukossa 541:T4, käytetään tarvittaessa kaksoiskiinnitysmenetelmää. LAASTIN TAVOITEPEITTÄVYYSASTE - Lattialaatta noin 80-90% - Seinälaatta noin 70-75% Laatan takana olevasta tyhjästä tilasta voi syntyä seuraavia epäkohtia: - Seinäkaakeli BIII voi tummua jos sen taakse kerääntyy vettä - Sauma ei pysy tasavärisenä - Laatan takana oleva vesi voi kulkeutua ja tulla ulos muualta - Lattialaatta voi murtua pistekuormituksessa Laatoitettaessa tulee ottaa laattoja useasta pakkauksesta samanaikaisesti jotta vältytään haitallisesti näkyviltä erisävyisiltä alueilta CEN / TR 13548:2004.

42 SISÄRYL 2013 TAULUKKO 541.T5 Kalibroidut (rektifioidut) laatat voidaan yleensä asentaa normaalia kapeammin saumoin esim. 3 mm. LAATTOJEN YLEISIMMIN KÄYTETTÄVÄT SAUMALEVEYDET: - Rektifioitu laatta vähintään 2 mm - Kaliiberiluokiteltu laatta vähintään 4 mm - Kaakeli 3 mm - Märkäpuriste 5-10 mm Laatoituksen liikuntasauma Laattakentät jaetaan pienemmiksi, noin 3x3 m (9-12 m2), ts. joustavia saumoja tehdään enemmän. Joustavien saumojen määrään vaikuttavat mm: - Betonialustan koostumuksesta johtuva kutistuma - Betonialustan laatoitusajankohdan suhteellinen kosteus - Lattialämmitys - Keraamisen laatan koko - Keraamisen laatoituksen pinta-ala - Laatoituksen kohdistuva lämpösäteily (isot ikkunapinnat)

43 SISÄRYL Lattian laatoittaminen - Tasolukituskiiloja käytetään tarvittaessa Laattojen mahdolliset naarmusuojavahat ja lajittelumerkinnät - Poistetaan tarvittaessa soveltuvin menetelmin, esim. muovilastalla tai kostealla rievulla. Kiillotetut laatat on suojattava ennen saumausta Kommentti: naarmusuojavaha ei ole tuotevirhe. Kommentti: meillä MP/90-käsittely ohjeensa mukaan. Lasittamattomat laatat kostutetaan tai pintakäsitellään ennen saumausta - Pintakäsittelyaineen poistettavuus tulee varmistaa kokeilemalla. Joustavien massojen yhteensopivuus Kommentti: Laattojen ja herkkien materiaalien (puu, lasi, luonnonkivi) rajoissa käytettävää soveltuvaa massaa (meillä Mapesil LM).

44 SISÄRYL 2013 Huomioitavaa sementtilaastisaumauksessa: - Jos imukykyistä saumaa ei esikostuteta, sauma voi jäädä heikoksi. - Liian suuri pesuveden määrä voi aikaansaada kirjavuutta saumaan. - Puuttuva jälkihoito voi aiheuttaa heikon sauman. Huomioitavaa epoksisaumauksessa: - Laatoitus pestään välittömästi soveltuvalla aineella riittävän monta kertaa Puhdistus - Laattapinnan puhdistus Kommentti: Kts. laattakatalogin ohjeistus Laattapinnan jälkikäsittely - Varmistetaan asiakirjoista sen soveltuvuudesta ja tehdään ohjeiden mukaisesti.

45 SISÄRYL Valmis laatoitus - Valmiin laatoituksen häiritseville hammastuksille annetaan lukuarvo seuraavasti: 1 mm+ laatan paksuustoleranssi kun laattasauman leveys alle 6 mm 2 mm+ laatan paksuustoleranssi kun laattasauman leveys yli 6 mm Kommentti. CEN / TR 13548:2004. Laatoitetussa pinnassa ei saa olla virheitä, jotka näkyvät häiritsevinä tarkasteltaessa pintaa tilan normaalivalaistuksessa kohtisuoraan 1,5 m:n etäisyydeltä. Sivuvalotarkastelu ei ole sallittu. Koska useasti menee sekaisin laattojen hammastus ja lattian tasaisuus on SisäRYL:lin valvova toimikunta julkaissut asiasta tulkintaohjeen (liite). Kommentti. CEN / TR 13548:2004. Lähtökohta on että keraamisen laatan standardin sallimat toleranssit siirtyvät valmiiseen laatoitukseen.

46 SISÄRYL 2013 Laatoitustyön lähtökohtana on alustan tasaisuus, jolle annetaan vaatimukset kohdassa Laatoituksen alusta. Vaatimukset täyttävälle alustalle laatat asennetaan suunnitelma-asiakirjojen mukaisesti. Voidaan myös käyttää työtä edeltävää malliasennusta, jonka tilaaja hyväksyy (541.5 Valmis laatoitus). Taulukossa 541:T6 Valmiin seinän ja lattian sallitut tasaisuuspoikkeamat on annettu arvot hammastukselle ja tasaisuuspoikkeamalle. Tasaisuutta arvioitaessa otetaan huomioon laatan ominaisuuksista johtuvat mittapoikkeamat. Mittaus tehdään esimerkiksi kuperien laattojen osalta keskenään vastaavista mittauspisteistä laatan korkeimmalta kohdalta tai vaihtoehtoisesti alimmalta kohdalta laatan reunasta. Näin saadaan viitetaso, jonka tasaisuutta voidaan verrata em. taulukon 541:T6 arvoon.

47 Ison laatan asennus märkätilassa huomioitavaa : SisäRYL 2013 mukaan seinälaatoituksen peittävyys riittää kun % Ison seinälaatan taakse (kiinnityslaasti kerrokseen) saattaa jäädä kuitenkin ns. pystyurat jota pitkin suihkutusalueella vesi pääsee patoutumaan laatan taakse. Jos käytetään kapeita laattasaumoja 1..2 mm ja sauma ei ole ns. täynnä: vesi pääsee saumasta laatan takkse seinäkaakeli (BIII) voi tummua, jos sen taakse kerääntyy vettä sauma ei pysy tasavärisenä laatan takana tai alla oleva vesi voi kulkeutua ja tulla ulos muualla Laatan takana oleva kiinnityslaasti ei pääse kuivumaan, epäpuhtaus lähde?

48 BIII laatan lasitteen alla jäljet..

49 BIa laatan reuna tummuu..

50 Sopiva työtapa kiinnityslaastin levitykseen: Allelevitys + kelluvamenetelmä = tavoitellaan 100% kiinnitystä alueella jossa vettä saattaa suihkuta laatoitetulle seinäpinnalle Huolehditaan laattasaumojen täytöstä huolellisella työtekniikalla Silikonisaumaukset kuntoon nurkissa Saumalaastissa alhainen vedenimukyky! EN h esim. 0,2g jo hyvä arvo laastille

51 Kiitos!
