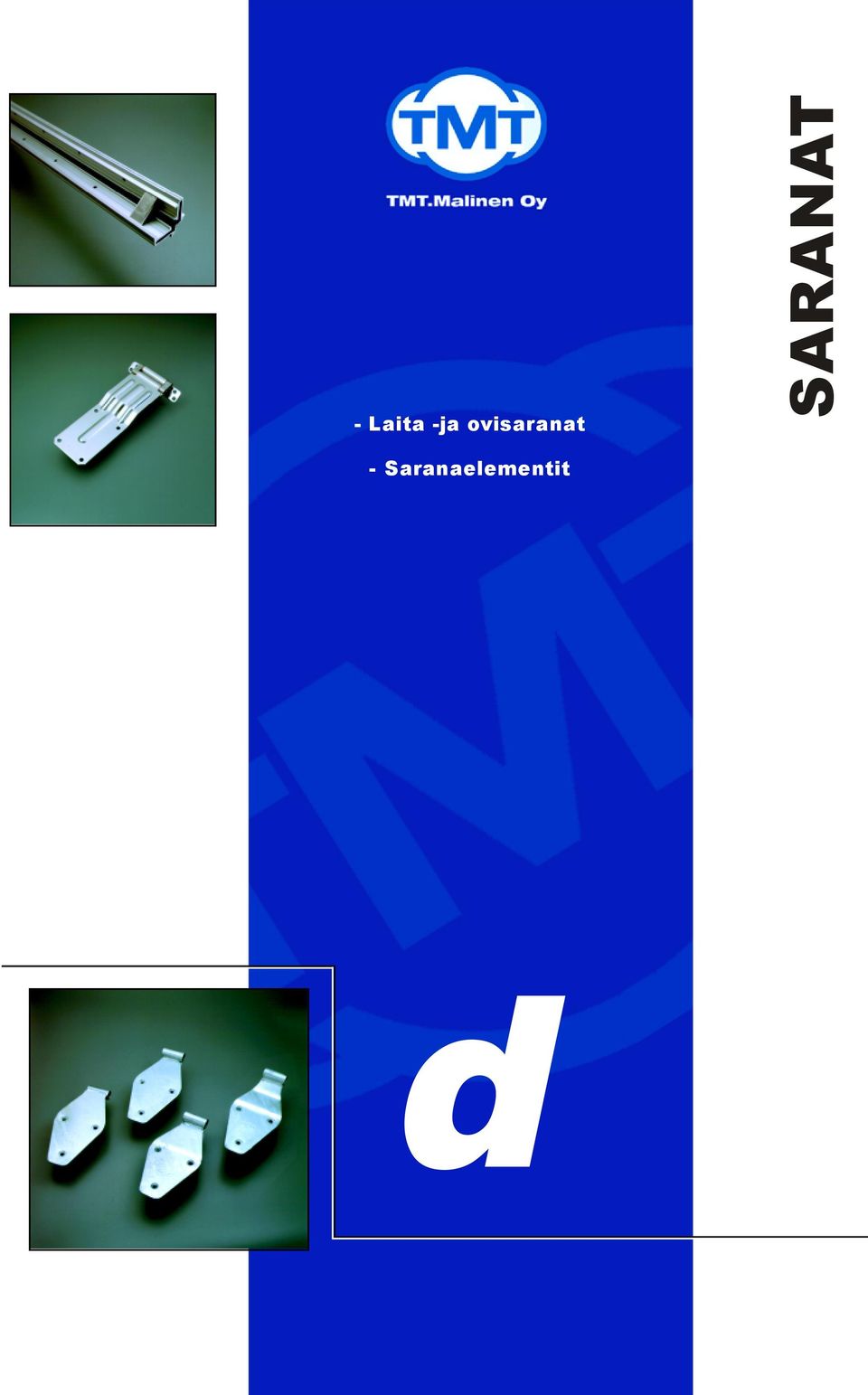

1 - Laita -ja ovisaranat SARANAT - Saranaelementit d

2 LAITASARANAT D-1 03/10 LAITASARANAT - materiaali: kuumasinkitty teräs - Paino 0,84 kg LAITASARANA LAITASARANA 320 A - holkki saranalehden ulkopuolella LAITASARANA 320 B - holkki saranalehden sisäpuolella LAITASARANA 320 BA - holkki saranalehden sisäpuolella RST LAITASARANA 320 BA, RST - holkki saranalehden sisäpuolella LAITASARANA 320 TA - pokattu takaportin sarana suuremmalla taivutuk sella

3 LAITASARANAT D /10 TMT LAITASARANAT TAPILLA : MALLI yhteensopivia TMT saranaholkin (41349) kanssa - soveltuvat laitaprofi ileihin ja asennusmitta: 69 mm laidan alareunasta tapin keskelle LAITASARANA 146 VK An - PITKÄ 0,57 - materiaali: anodisoitu alumiini / rst - vasenkätinen laitasarana pitkällä tapilla (VK) LAITASARANA 146 OK An - PITKÄ 0,57 - materiaali: anodisoitu alumiini / rst - oikeakätinen laitasarana pitkällä tapilla (OK) LAITASARANA 146 VK An - LYHYT 0,55 - materiaali: anodisoitu alumiini / rst - vasenkätinen laitasarana lyhyellä tapilla (VK) LAITASARANA 146 OK An - LYHYT 0,55 - materiaali: anodisoitu alumiini / rst - oikeakätinen laitasarana lyhyellä tapilla (OK) SARANAHOLKKI 30 x 6,25 mm 0,16 - materiaali: pintakäsittelemätön teräs - pituus: 45 mm - hitsauskiinnitys

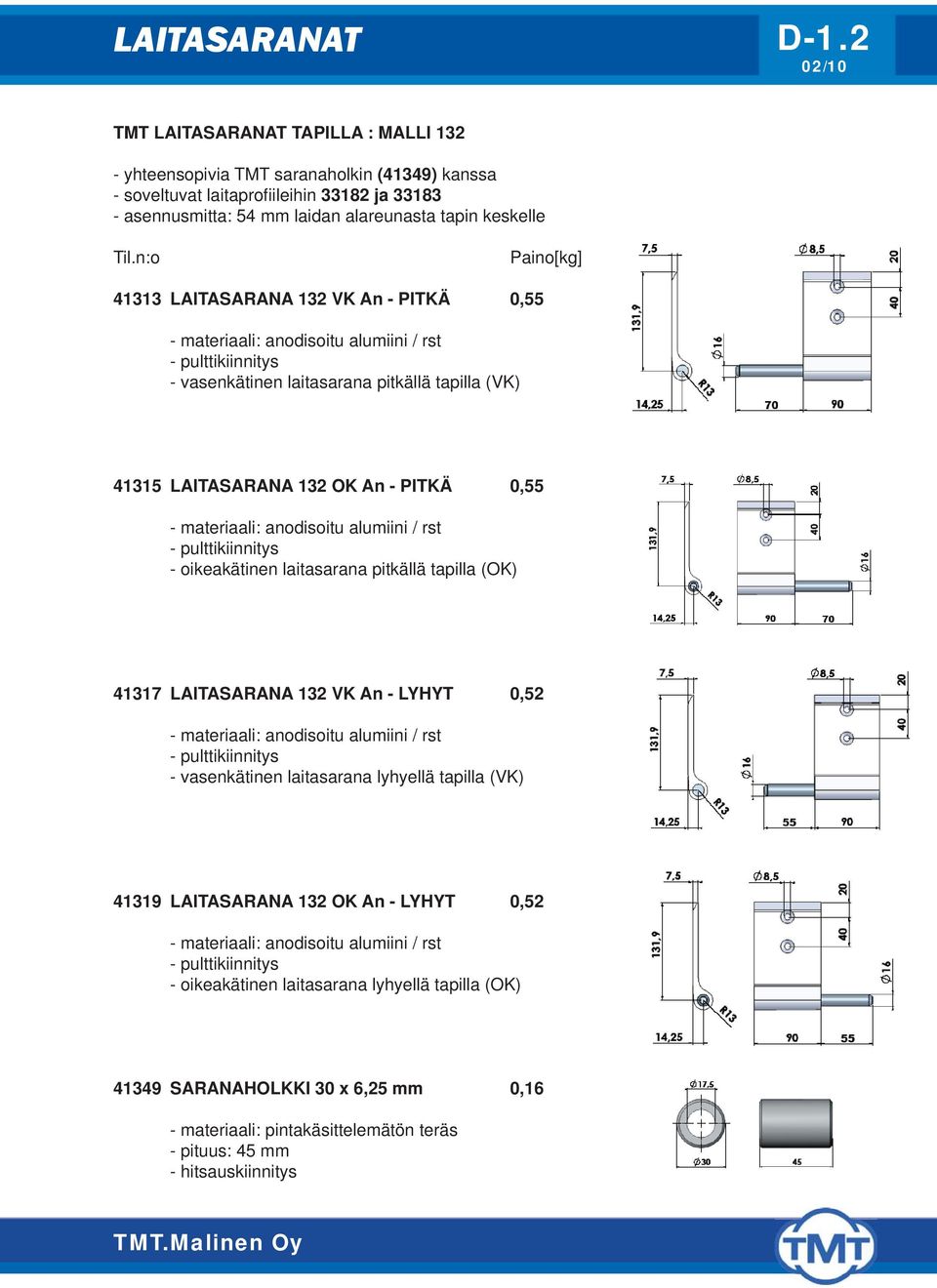

4 LAITASARANAT D /10 TMT LAITASARANAT TAPILLA : MALLI yhteensopivia TMT saranaholkin (41349) kanssa - soveltuvat laitaprofi ileihin ja asennusmitta: 54 mm laidan alareunasta tapin keskelle Paino[kg] LAITASARANA 132 VK An - PITKÄ 0,55 - materiaali: anodisoitu alumiini / rst - vasenkätinen laitasarana pitkällä tapilla (VK) LAITASARANA 132 OK An - PITKÄ 0,55 - materiaali: anodisoitu alumiini / rst - oikeakätinen laitasarana pitkällä tapilla (OK) LAITASARANA 132 VK An - LYHYT 0,52 - materiaali: anodisoitu alumiini / rst - vasenkätinen laitasarana lyhyellä tapilla (VK) LAITASARANA 132 OK An - LYHYT 0,52 - materiaali: anodisoitu alumiini / rst - oikeakätinen laitasarana lyhyellä tapilla (OK) SARANAHOLKKI 30 x 6,25 mm 0,16 - materiaali: pintakäsittelemätön teräs - pituus: 45 mm - hitsauskiinnitys

5 LAITASARANAT D LAITASARANA 220 ALU 0,31 - materiaali: alumiini LAITASARANA 220 ALU An 0,31 - materiaali: anodisoitu alumiini LAITASARANA 220 ALU 0,31 - materiaali: alumiini - ilman reikiä LAITASARANA 220 ALU An 0,31 - materiaali: anodisoitu alumiini - ilman reikiä SARANATAPIT SARANATAPPI 16mm -lyhyt 0,16 - materiaali: pintakäsittelemätön teräs SARANATAPPI 16mm -pitkä 0,18 - materiaali: pintakäsittelemätön teräs SARANATAPPI 16mm -korkea 0,27 - materiaali: pintakäsittelemätön teräs SARANATAPPI RST 16mm -lyhyt 0,16 - materiaali: ruostumaton teräs SARANATAPPI RST 16mm -pitkä 0,20 - materiaali: ruostumaton teräs SARANATAPPI RST 16mm -korkea 0,28 - materiaali: ruostumaton teräs SARANAHOLKKI 25 x 3,6 mm 0,10 - pituus: 57 mm - materiaali: pintakäsittelemätön teräs LAITASARANA ALU 0,19 - materiaali: alumiini LAITASARANA ALU An 0,19 - materiaali: anodisoitu alumiini

6 D TAKASARANA DMG-320 RST 1,45 - varustettu muovisin kulutusholkein - avautuvuus saranapukki hitsauskiinnityksellä - toimitus sisältää saranapukin ja -tapin TAKASARANA TMT-320 Zn 1,45 - materiaali: sinkitty teräs - varustettu muovisin kulutusholkein - avautuvuus saranapukki hitsauskiinnityksellä - toimitus sisältää saranapukin ja -tapin

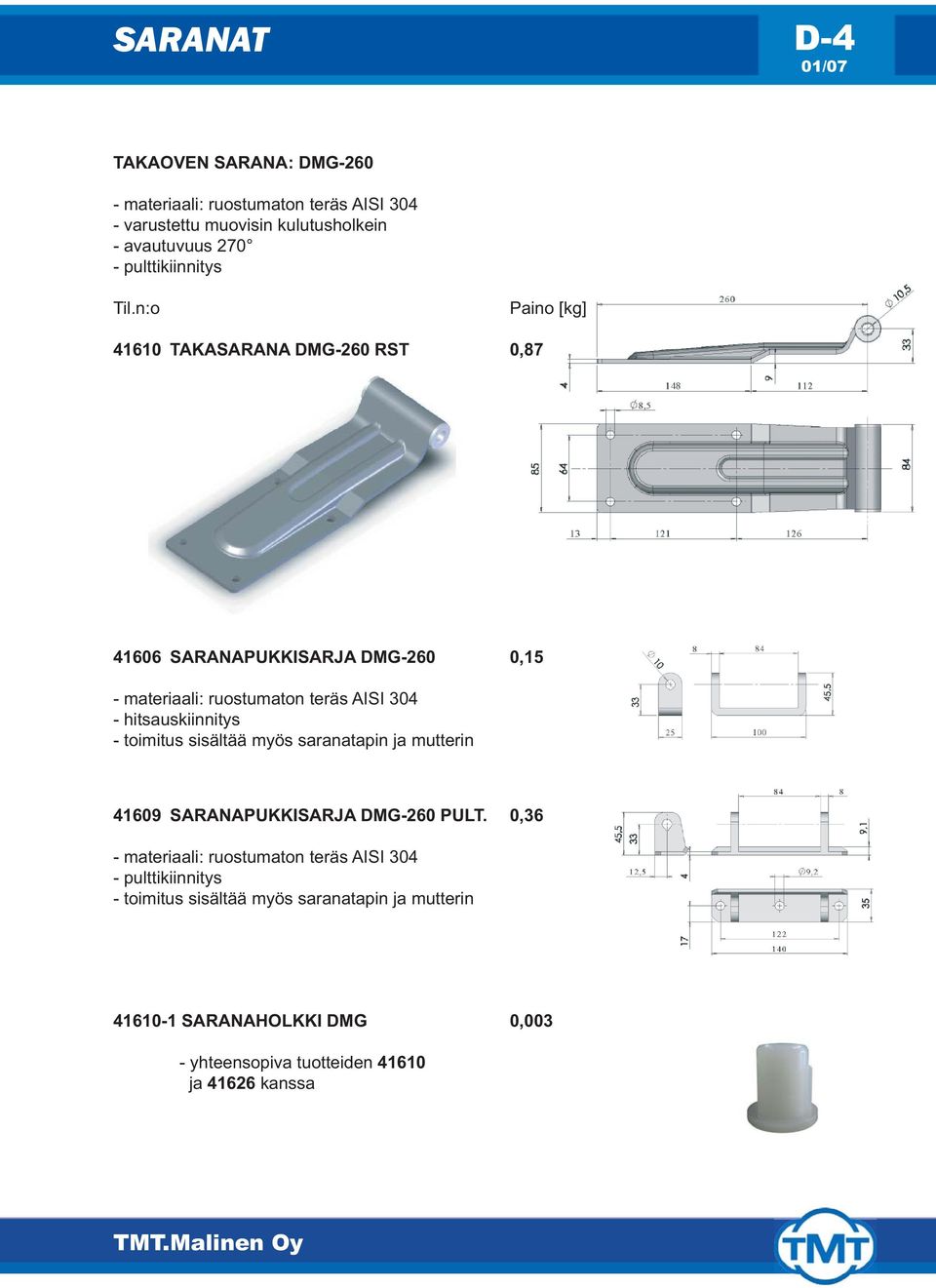

7 D-4 TAKAOVEN SARANA: DMG varustettu muovisin kulutusholkein - avautuvuus TAKASARANA DMG-260 RST 0, SARANAPUKKISARJA DMG-260 0,15 - hitsauskiinnitys - toimitus sisältää myös saranatapin ja mutterin SARANAPUKKISARJA DMG-260 PULT. 0,36 - toimitus sisältää myös saranatapin ja mutterin SARANAHOLKKI DMG 0,003 - yhteensopiva tuotteiden ja kanssa

8 D-5 03/ TAKASARANA DMG-258 RST 1,30 - avautuvuus TAKASARANA DMG-244 RST 0,74 - saranapukki hitsauskiinnityksellä - avautuvuus 270

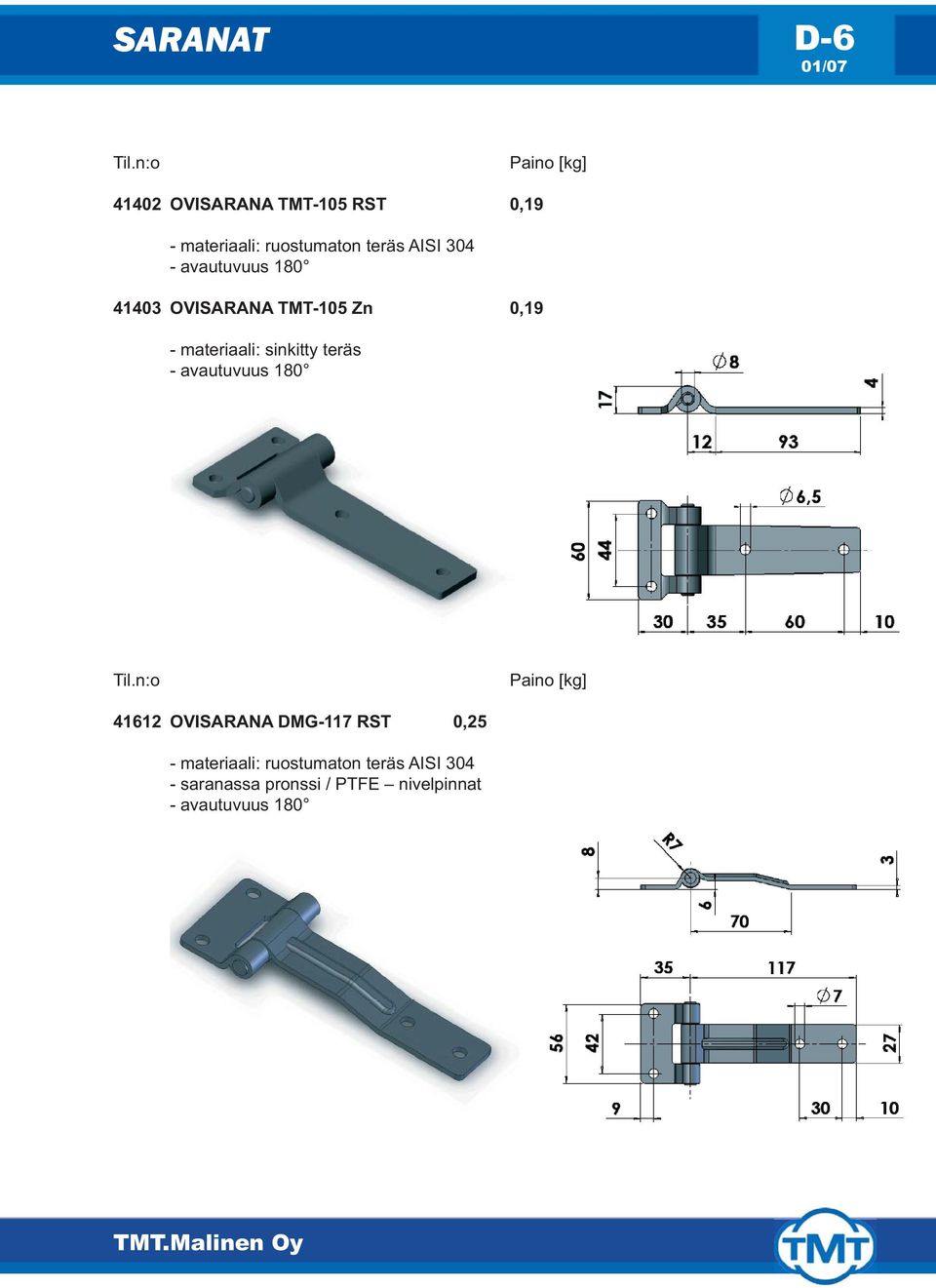

9 D OVISARANA TMT-105 RST 0, OVISARANA TMT-105 Zn 0,19 - materiaali: sinkitty teräs OVISARANA DMG-117 RST 0,25 - saranassa pronssi / PTFE nivelpinnat

10 D OVISARANA TMT-30 RST 0, OVISARANA TMT-30 ZN 0,15 - materiaali: sinkitty teräs OVISARANA , OVISARANA 1012 ZN 0,48 - materiaali: pohjamaalattu tai sähkösinkitty teräs - kuulalaakeroitu nivelakseli - voitelunippa messinkiset liukurenkaat

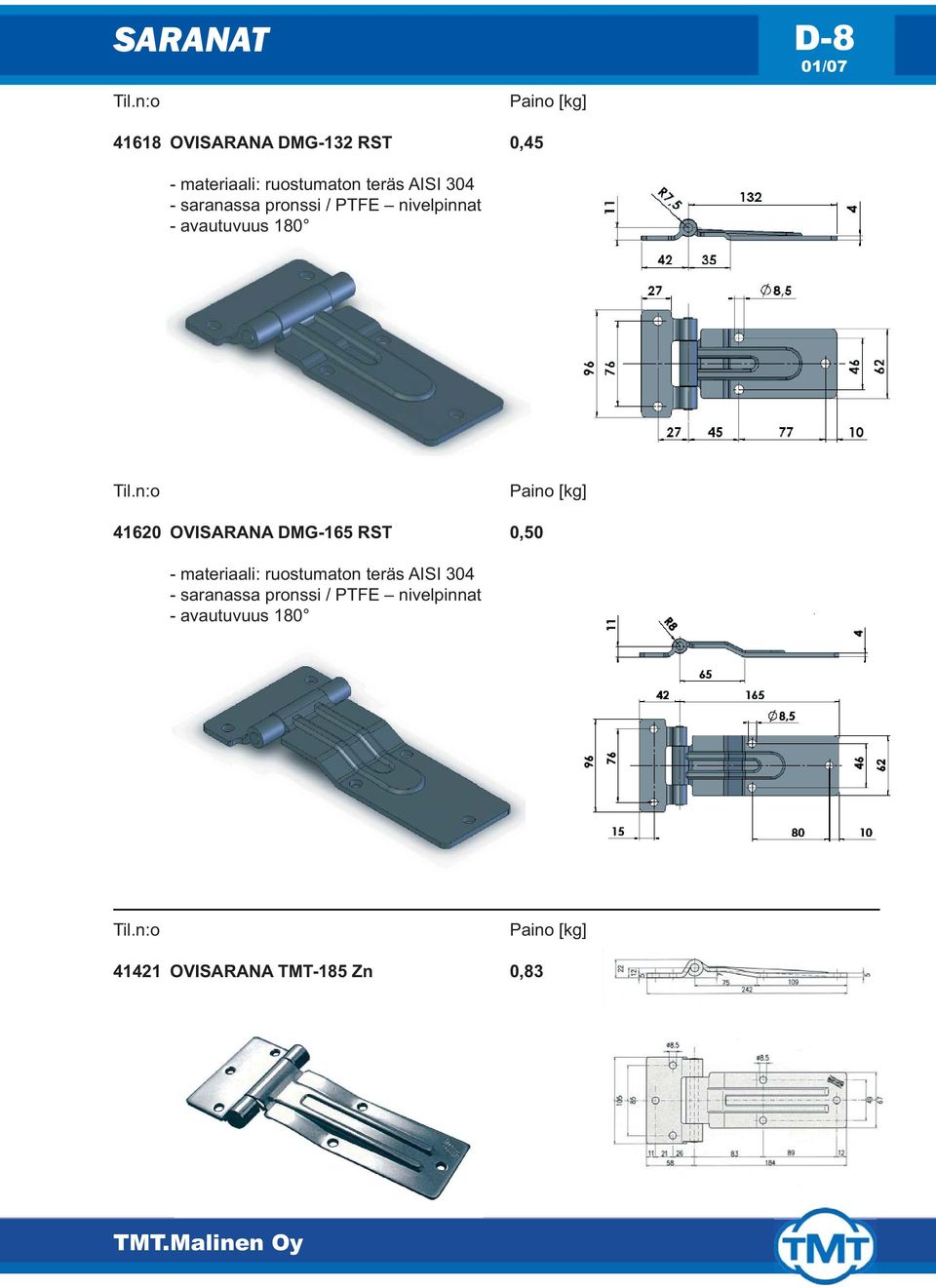

11 D OVISARANA DMG-132 RST 0,45 - saranassa pronssi / PTFE nivelpinnat OVISARANA DMG-165 RST 0,50 - saranassa pronssi / PTFE nivelpinnat OVISARANA TMT-185 Zn 0,83

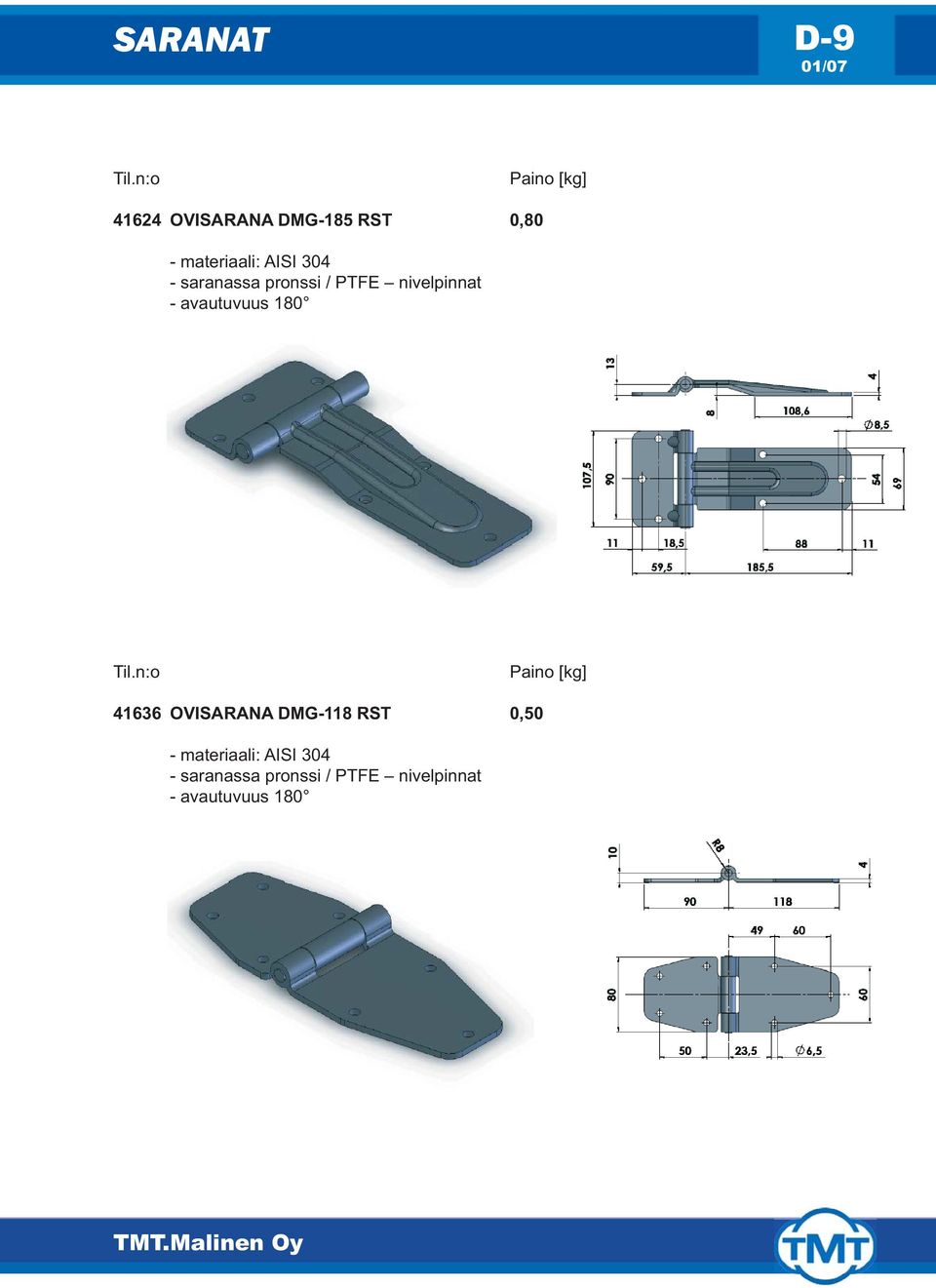

12 D OVISARANA DMG-185 RST 0,80 - materiaali: AISI saranassa pronssi / PTFE nivelpinnat OVISARANA DMG-118 RST 0,50 - materiaali: AISI saranassa pronssi / PTFE nivelpinnat

13 D-10 LAITASARANAT ALULAIDOILLE LAITASARANA 120 AS 0,94 - tappiosa kuumasinkittyä terästä - holkki pintakäsittelemätön - vastalevy sähkösinkitty - kiinnitysreiät M LAITASARANA 90 AS 0,40 - tappi ja holkki kuumasinkittyä terästä - vastalevy ruostumatonta terästä - kiinnitysreiät M8

14 D-11 TMT - ALUSARANA (PU) - materiaali: anodisoitu alumiini / polyuretaani - ruuvikiinnitys: 5 mm:n rei itys 100 mm:n jaolla - täysin huoltovapaa - kääntyvyys kylmätestattu -36 C - nivelen sallittu max. jännitys 10 N/mm 2 - erikoistilauksesta saatavilla myös muita pituusmittoja / rei ityksiä Nimike pituus [mm] paino [kg] TMT-ALUSARANA , TMT-ALUSARANA , TMT-ALUSARANA , TMT-ALUSARANA , TMT_ALUSARANA , TMT-ALUSARANA ,6 HUOM! SARANAELEMENTTIEN PUHDISTUKSESSA EI SAA KÄYTTÄÄ POLYAROMAATTISIA HIILIVETYJÄ (ASETONI JNE.)

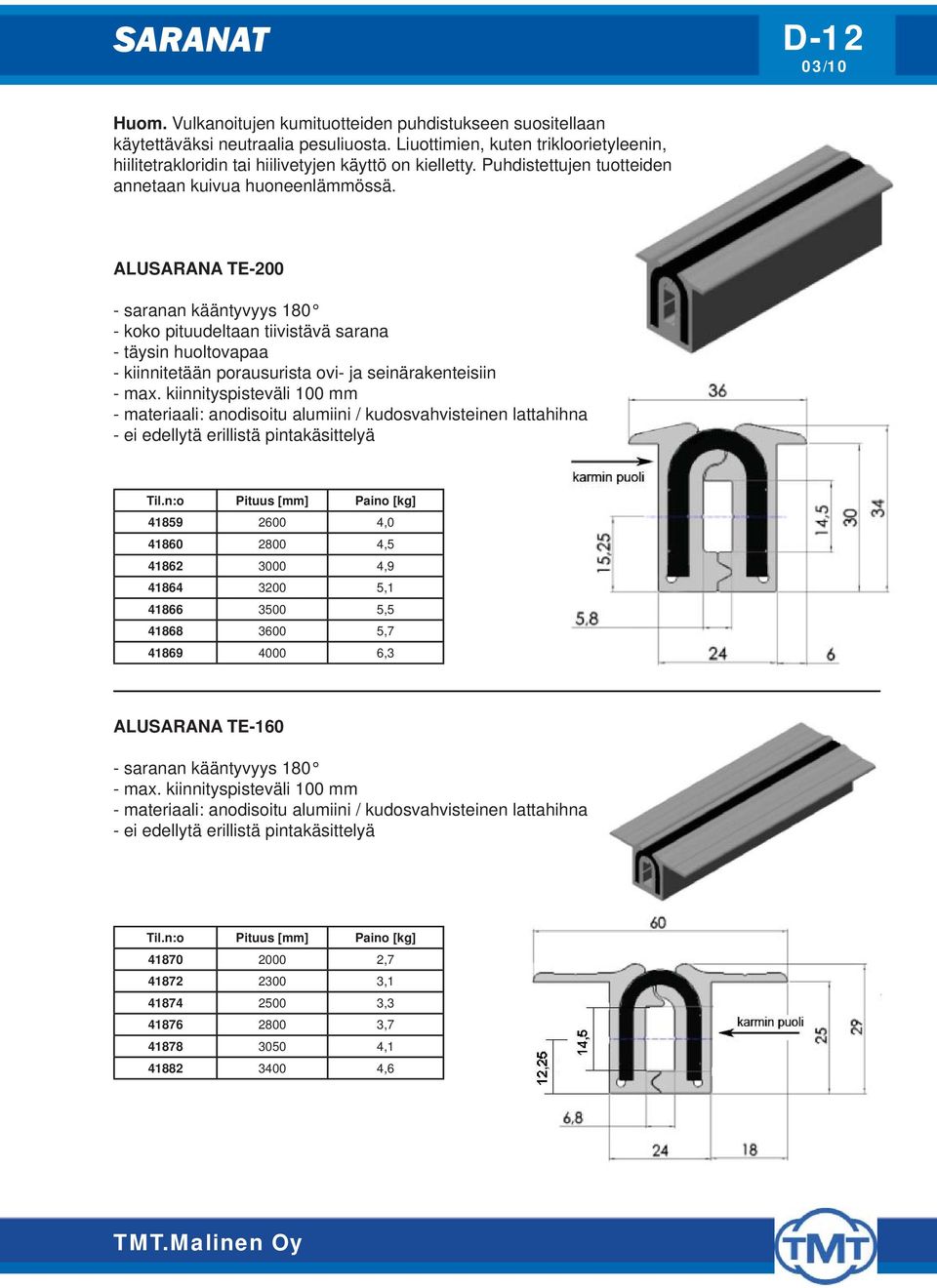

15 D-12 03/10 Huom. Vulkanoitujen kumituotteiden puhdistukseen suositellaan käytettäväksi neutraalia pesuliuosta. Liuottimien, kuten trikloorietyleenin, hiilitetrakloridin tai hiilivetyjen käyttö on kielletty. Puhdistettujen tuotteiden annetaan kuivua huoneenlämmössä. ALUSARANA TE saranan kääntyvyys koko pituudeltaan tiivistävä sarana - täysin huoltovapaa - kiinnitetään porausurista ovi- ja seinärakenteisiin - max. kiinnityspisteväli 100 mm - materiaali: anodisoitu alumiini / kudosvahvisteinen lattahihna - ei edellytä erillistä pintakäsittelyä Pituus [mm] , , , , , , ,3 ALUSARANA TE saranan kääntyvyys max. kiinnityspisteväli 100 mm - materiaali: anodisoitu alumiini / kudosvahvisteinen lattahihna - ei edellytä erillistä pintakäsittelyä Pituus [mm] , , , , , ,6

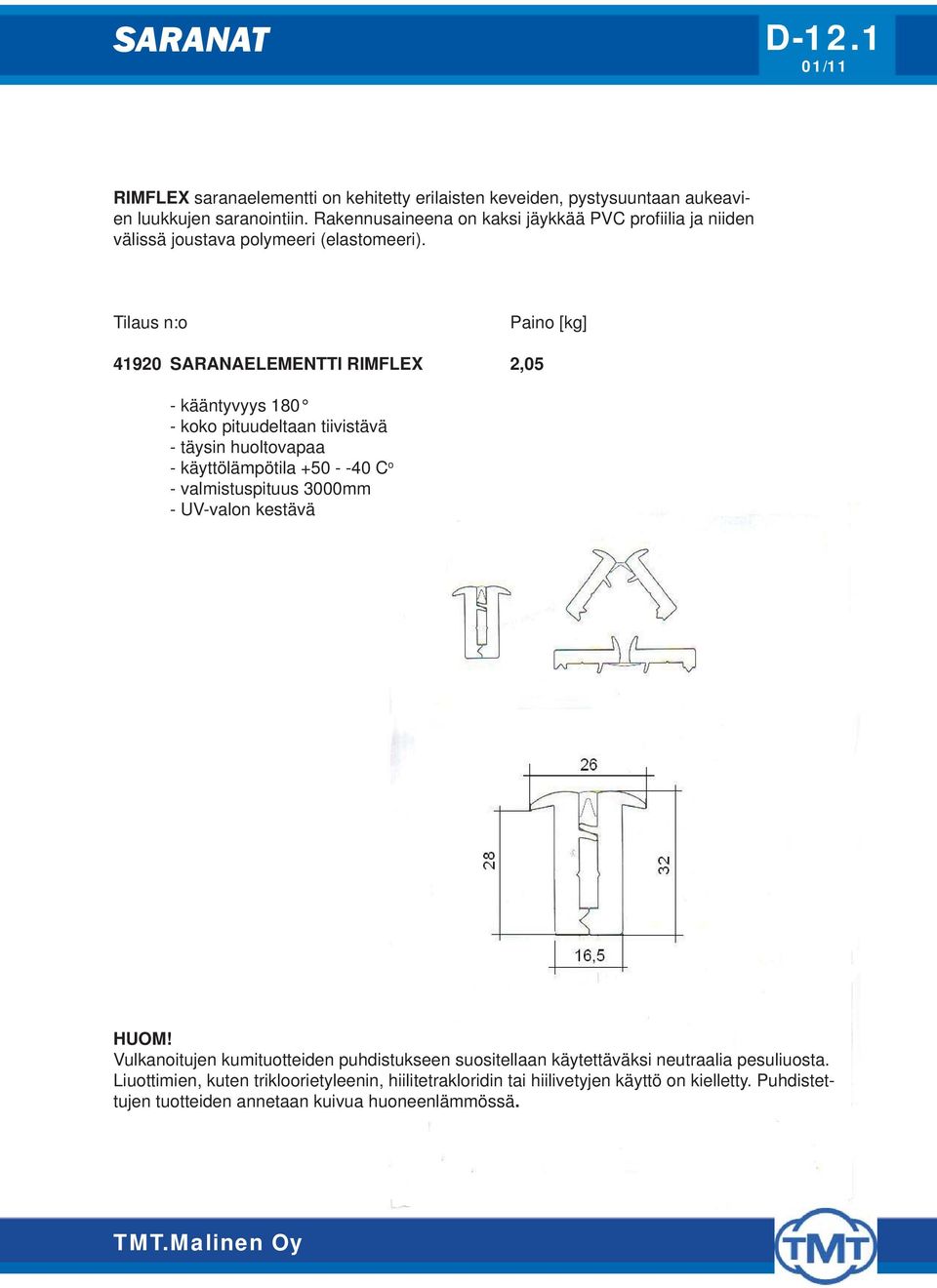

16 D /11 RIMFLEX saranaelementti on kehitetty erilaisten keveiden, pystysuuntaan aukeavien luukkujen saranointiin. Rakennusaineena on kaksi jäykkää PVC profi ilia ja niiden välissä joustava polymeeri (elastomeeri). Tilaus n:o SARANAELEMENTTI RIMFLEX 2,05 - kääntyvyys koko pituudeltaan tiivistävä - täysin huoltovapaa - käyttölämpötila C o - valmistuspituus 3000mm - UV-valon kestävä HUOM! Vulkanoitujen kumituotteiden puhdistukseen suositellaan käytettäväksi neutraalia pesuliuosta. Liuottimien, kuten trikloorietyleenin, hiilitetrakloridin tai hiilivetyjen käyttö on kielletty. Puhdistettujen tuotteiden annetaan kuivua huoneenlämmössä.

17 D-13 TEHO -LATTAHIHNAT - lattahihnan pinnat on kumioitu kitkan parantamiseksi - murtovenymä yli 10% - leveystoleranssi ± 2 mm - vahvuustoleranssi ± 0,3 mm - lämmönkesto C - toimitetaan metritavarana, tukkupakkaus 50 m - kumituotteiden ei tulisi joutua kosketuksiin liuosten tai puolijähmeiden aineiden kanssa. Erityisesti varottava liuottimia, haihtuvia aineita, öljyjä ja rasvoja. PUHDISTUS Vulkanoitujen kumituotteiden puhdistukseen suositellaan käytettäväksi neutraalia pesuliuosta. Liuottimien, kuten trikloorietyleenin, hiilitetrakloridin tai hiilivetyjen käyttö on kielletty. Puhdistettujen tuotteiden annetaan kuivua huoneenlämmössä. Paino [kg/m] TEHO-HIHNA ,84 - leveys: 63 mm - vahvuus: 2,9 mm TEHO - HIHNA ,13 - leveys: 63 mm - vahvuus: 3,8 mm TEHO-HIHNA ,43 - leveys: 80 mm - vahvuus: 3,8 mm TEHO-HIHNA ,15 - leveys: 120 mm - vahvuus: 3,8 mm
