1 OTOsuite Käyttöopas Dok. Nro FI/03 Osa nro FI

2 Tekijänoikeutta koskeva huomautus Mitään osaatästäoppaasta taiohjelmasta ei saakopioida, tallentaahakujärjestelmään taisiirtää missään muodossa tai millään tavalla,sähköisesti, mekaanisesti, valokopioimalla,tallentamalla taimitenkään muuten ilman edeltävää kirjallistalupaa, jonkaon myöntänytgn Otometrics A/S. Copyright 2015, GN Otometrics A/S JulkaissutTanskaGN Otometrics A/S, Tanska Kaikki tähän oppaaseensisältyvät tiedot, kuvat ja tekniset tiedot perustuvatviimeisimpiin julkaisuhetkellä käytettävissäolleisiin tuotetietoihin.gn Otometrics A/S varaaoikeuden tehdämuutoksia milloin tahansa ilman erillistä ilmoitusta. Rekisteröidyt tavaramerkitja tavaramerkit MADSEN Itera II,MADSEN OTOflex 100, OTOsuite,AURICAL FreeFit, AURICAL Visible Speech, MADSEN Astera², MADSEN Xeta, ICS Chartr 200 VNG/ENG, ICSChartr EP, OTOcam 300,MADSEN AccuScreen, MADSEN AccuLink,ICS AirCal, AURICAL Aud, AURICAL HIT, ICS Impulse, OTObase jamadsen Capella² ovat yhtiön GN Otometrics A/Srekisteröityjätavaramerkkejätai tavaramerkkejä. Versionjulkaisupäivä Tekninentuki Otayhteyttä toimittajaan. 2 Otometrics - OTOsuite

3 Sisällysluettelo 1 OTOsuite-laitteen kuvaus 4 2 Käyttötarkoitus 4 3 Merkinnät 4 4 Asennus 5 5 OTOsuite-ohjelmassa liikkuminen 6 6 Tietojen tallentaminen OTOsuite-ohjelmasta 6 7 OTOsuite-ohjelman käynnistäminen 7 8 Asiakkaiden valinta ja luominen OTOsuite-ohjelmassa 8 9 Tutkimustyypin valinta 9 10 Ohjauspaneelin aktivointi Tutkittavan korvan valinta Näyttö- ja mittausasetuksien muuttaminen, tallentaminen ja lataaminen Konfigurointiasetusten vieminen ja tuominen Piilotettujen viestien näyttäminen Äänesaudiogrammien syöttäminen manuaalisesti OTOsuite-ohjelman konfigurointi Tutkimustulosten tulostaminen OTOsuite-ohjelmasta Muut viitteet Valmistaja Varoitukset Symbolien merkitykset 21 Otometrics - OTOsuite 3

4 1 OTOsuite-laitteen kuvaus OTOsuite on ohjelmistotyökalu, joka yhdistää joukon kuulotutkimuksia, kuulolaitteen sovituksen toimivuuden, tulosten arvioinnin ja raportoinnin yhdeksi tehokkaaksi PC-sovellukseksi. 1.1 Noah OTOsuite toimii seuraavien kanssa: Noah-järjestelmät Noah korva-, nenä- ja kurkkulääkäreille Noah-yhteensopivat järjestelmät. Noah-järjestelmä on HIMSA-tuote asiakashallintaan, kuulotutkimussovellusten ja sovitusohjelmien käynnistämiseen, sekä audiologisten tutkimustulosten tallentamiseen. OTOsuite tallentaa tutkimustulokset Noahilla. Huomautus Kun tässä käyttöohjeessa viitataan Noahiin, sama pätee myös Noah-yhteensopiviin järjestelmiin. 1.2 Otometrics-testauslaitteet OTOsuite on suunniteltu käytettäväksi Otometricsin testauslaitteiden kanssa. Tämä opas kuvailee OTOsuite-ohjelman yleiset toiminnot. Lue myös OTOsuite-testauslaitteiden ja tiettyjen tutkimusmoduulien käyttöohjeet ja Help-osiot verkossa. 2 Käyttötarkoitus Käyttäjät: Monet eri terveydenhoitoalan ammattilaiset, kuten audionomit, kuulolaitteiden jälleenmyyjät, korva-, nenä- ja kurkkulääkärit sekä puheterapeutit. Tutustu myös yksittäisten tutkimusmoduulien ja -laitteiden asiakirjoihin. Käyttö: Yksittäisten OTOsuite-tutkimusmoduulien integrointi. 3 Merkinnät Varoitus-, tärkeää- ja huomautus-sanojen käyttö Käyttäjän huomion kiinnitetään tietoihin, jotka koskevat laitteen tai ohjelmiston turvallista ja oikeaa käyttöä, käyttämällä käyttöoppaassa varoitusilmoituksia seuraavasti: Varoitus osoittaa kuoleman tai vakavan vammautumisen vaaraa käyttäjälle tai potilaalle. 4 Otometrics - OTOsuite

5 Tärkeää osoittaa vammautumisen vaaraa käyttäjälle tai potilaalle tai vahingoittumisriskiä tiedoille tai laitteelle. Huomautus osoittaa erityisen huomion tarvetta. 4 Asennus Lisätietoja OTOsuite-laitteen asennuksesta on oppaassa OTOsuite Asennusopas, joka on OTOsuite-asennustietovälineellä (levyllä tai muistitikulla). 4.1 Testauslaitteen asennus Asenna testauslaite OTOsuite-ohjelman asennuksen jälkeen. Lue yksityiskohtaiset ohjeet laitteen käyttöohjeesta. 4.2 OTOsuite-ohjelmiston asentaminen moduulina NOAHissa Jos olet asentanut NOAH:in tietokoneellesi ja asennat sen jälkeen OTOsuite-ohjelmiston, OTOsuite-ohjelmiston ohjattu asennustoiminto kysyy, halutko asentaa OTOsuite-ohjelmiston erillisinä moduuleina Noahissa vai yhtenä moduulina. Riippuen valinnastasi NOAH näkyy joko yhtenä kuvakkeena OTOsuite-sovelluksessa tai yhtenä kuvakkeena kussakin OTOsuite-moduulissa. Jos asennat Noahin OTOsuite-ohjelmiston asentamisen jälkeen, OTOsuite-ohjelmistoa ei rekisteröidä Noahiin, eikä OTOsuite-ohjelmistoa ole mahdollista käynnistää Noahista. Voit käyttää PostNOAHInstall-työkalua lisätäksesi OTOsuiteohjelmiston Noahiin tai muuttaaksesi tapaa, jolla OTOsuite näkyy Noahissa. PostNOAHInstall-työkalun ajaminen 1. Siirry kansioon, johon OTOsuiteon asennettu (oletuskansio on c:\program Files\GN Otometrics\OTOsuite). 2. Kaksoisnapsauta PostNOAHInstall-kuvaketta. 3. Valitse, miten haluat OTOsuite-ohjelmiston näkyvän Noahissa ja klikkaa sen jälkeen OK. 4.3 Käyttöstatistiikka OTOsuite-ohjelmiston ohjattu asennustoiminto asentaa työkalun, jolla voit lähettää nimetöntä käyttöstatistiikkaa Otometricsille. Tämä auttaa meitä ymmärtämään asiakkaidemme tarpeita paremmin sekä kehittämään tuotteitamme ja palveluitamme. Työkalu lähettää nimetöntä käyttöstatistiikkaa Otometricsille, kun tietokone on yhdistetty internetiin. Voit kytkeä käyttöstatistiikkatyökalun päälle/pois päältä milloin tahansa ohjatulla konfigurointitoiminnolla. Käyttöstatistiikka koostuu seuraavista tiedoista Vain OTOsuite-ohjelman käyttöön liittyvä nimetön statistiikka, kuten kuinka usein eri toimintoja on käytetty ja kuinka usein eri painikkeita ja valikkokohtia on klikattu. Työkalu ei lähetä mitään henkilökohtaisia tietoja tai potilastietoja, eikä mitään tietoa, jonka avulla käytetty tietokone voidaan jäljittää. Otometrics - OTOsuite 5

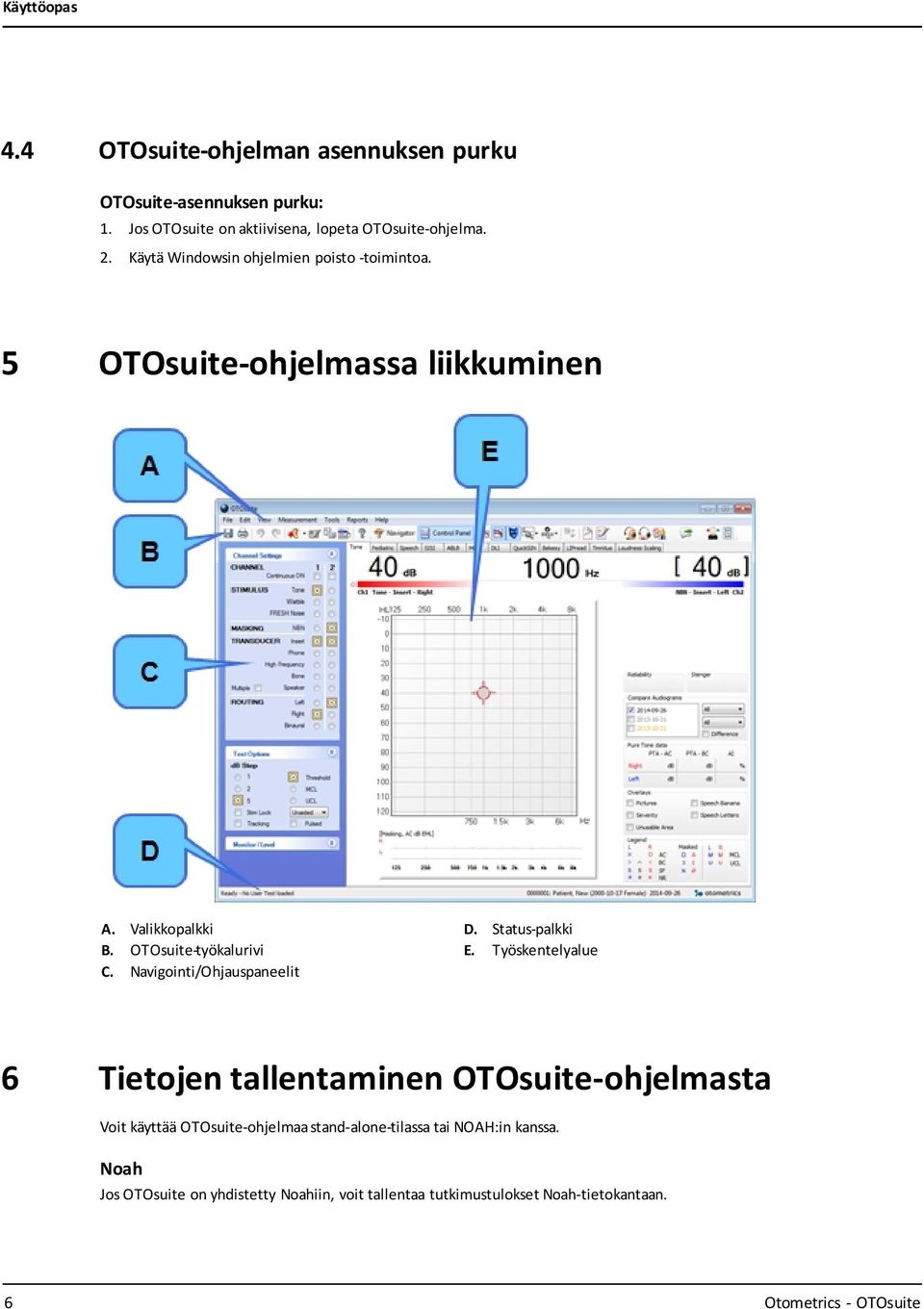

6 4.4 OTOsuite-ohjelman asennuksen purku OTOsuite-asennuksen purku: 1. Jos OTOsuite on aktiivisena, lopeta OTOsuite-ohjelma. 2. Käytä Windowsin ohjelmien poisto -toimintoa. 5 OTOsuite-ohjelmassa liikkuminen A. Valikkopalkki B. OTOsuite-työkalurivi C. Navigointi/Ohjauspaneelit D. Status-palkki E. Työskentelyalue 6 Tietojen tallentaminen OTOsuite-ohjelmasta Voit käyttää OTOsuite-ohjelmaa stand-alone-tilassa tai NOAH:in kanssa. Noah Jos OTOsuite on yhdistetty Noahiin, voit tallentaa tutkimustulokset Noah-tietokantaan. 6 Otometrics - OTOsuite

7 Stand-alone-tila Kun OTOsuite-ohjelmistoa käytetään stand-alone-tilassa, et voi tallettaa dataa NOAH-tietokantaan. Stand-alone-versiossa OTOsuite-mittaustiedot tallennetaan XML-yhteensopivassa muodossa (.GND). Nämä tiedostot voi lukea millä tahansa selainohjelmalla. 7 OTOsuite-ohjelman käynnistäminen Se, miten käynnistät OTOsuite-ohjelman, riippuu siitä, miten haluat käynnistää OTOsuite-ohjelman. stand-alone-tilassa Noahin kanssa Stand-alone Voit käyttää OTOsuite-ohjelmistoa stand-alone-tilassa seuraavissa tilanteissa: Noahia ei ole asennettu OTOsuite on asennettu Noahin kanssa, mutta Yhdistä aina NOAH-tietokantaan -vaihtoehtoa ei ole valittu ohjatussa konfigurointitoiminnossa. Käynnistääksesi OTOsuite-ohjelmiston stand-alone-tilassa: Valitse Käynnistä > Kaikki ohjelmat > Otometrics OTOsuite. tai Kaksoisnapsauta työpöydällä olevaa Otometrics OTOsuite-kuvaketta. Sinun on ehkä ensin luotava pikakuvake. Noah Se, miten käynnistät OTOsuite-ohjelmiston Noah 4:n kanssa, riippuu siitä, kuinka konfiguroit OTOsuite-ohjelmiston. Aina yhdistettynä Noahiin Jos valitsetyhdistä aina NOAH-tietokantaan -vaihtoehdon ohjatussa konfigurointitoiminnossa, OTOsuite on aina yhdistettynä Noah-tietokantaan, vaikka käynnistäisit OTOsuite-ohjelman käynnistämättä Noahia ensin. 1. Kaksoisnapsauta OTOsuite-kuvaketta työpöydällä tai valitse Käynnistä > Kaikki ohjelmat > Otometrics OTOsuite. Noahin potilasselain ilmestyy näkyviin. 2. Valitse potilas. OTOsuite avautuu ja yhdistyy Noah-tietokantaan. Toisinaan yhdistettynä Noah-tietokantaan Jos ohjatun konfigurointitoiminnon Yhdistä aina NOAH-tietokantaan -valintaruutu on tyhjä, voit käynnistää OTOsuiteohjelman joko stand-alone-tilassa tai yhdistettynä Noahiin. Jos haluat käynnistää OTOsuite-ohjelmiston stand-alone-tilassa, kaksoisnapsauta työpöydän OTOsuite-kuvaketta tai käynnistä OTOsuite Käynnistä-valikosta. Jos haluat käyttää OTOsuite-ohjelmaa Noah-tietokannan kanssa, käynnistä Noah ensin, valitse sitten asiakas tai istunto, ja käynnistä sitten OTOsuite Noahista. Otometrics - OTOsuite 7

8 7.1 OTOsuite-kuvakkeet NOAH:issa Riippuen siitä, miten OTOsuite on asennettu, Moduulivalikoima -valintaikkunassa näkyy joko yksi OTOsuite-kuvake tai kuvake kullekin moduulille OTOsuite-ohjelmassa. Moduuli Noah-kuvake Käynnistä OTOsuite käynnistysasetustesi mukaisesti Käynnistä video-otoskopia Käynnistä Otoakustiset emissiot Käynnistä impedanssi Käynnistä audiometria Käynnistä neuvonta ja simulointi Käynnistä PMM Käynnistä HIT 8 Asiakkaiden valinta ja luominen OTOsuiteohjelmassa Kun suoritat tutkimuksen ja talletat mittaukset, ne tallentuvat automaattisesti senhetkisen asiakkaan tuloksina. Kun käytät OTOsuite-ohjelmaa NOAH:in alaisuudessa, voit valita ja luoda asiakkaita NOAH:issa. Katso kohdasta Tietojen tallentaminen OTOsuite-ohjelmasta 6, miten valitset asiakkaan, kun käynnistät OTOsuite-ohjelman Noahin alaisuudessa. Asiakkaiden vaihtaminen, kun käytät OTOsuite-ohjelmaa Noah 4:n alaisuudessa Jos käytät OTOsuite-ohjelmaa Noah 4:n alaisuudessa, voit vaihtaa asiakkaita sulkematta OTOsuite-ohjelmaa. Uuden asiakkaan valinta: 1. Valitse File > New Session (Tiedosto > Uusi istunto). Noah 4 -potilashallintaikkuna avautuu. 8 Otometrics - OTOsuite

9 2. Valitse asiakas. Senhetkinen asiakasistunto sulkeutuu, ja uusi istunto avautuu nykyiseen OTOsuite-tutkimusruutuun. Asiakkaan luominen stand-alone-tilassa Käynnistettäessä Asiakkaiden välissä Mihin asiakastietoja käytetään? Kun käynnistät OTOsuite-ohjelmana, Client Details -viestiruutu (Asiakastiedot) näkyy automaattisesti. Kun valmistelet OTOsuite-ohjelmaa seuraavaa asiakasta varten, valitse File > New Session (Tiedosto > Uusi istunto) ja näet Client Details -viestiruudun (Asiakastiedot). Client Details -viestiruudun (Asiakastiedot) tietoja käytetään tulostetuissa raporteissa. Voit valita, haluatko Client Details -viestiruutuun (Asiakastiedot) lisäämiesi kommenttien näkyvän tulostetuissa raporteissa. Asiakkaan valinta stand-alone-tilassa Jos haluat valita olemassa olevan asiakkaan, avaa kyseisen asiakkaan edelliset mittaukset (File > Open (Tiedosto > Avaa)). Asiakastietojen muokkaaminen ja kommenttien lisääminen Jos haluat muokata asiakastietoja, klikkaa Muokkaa asiakastietoja -kuvaketta ( Crtl + D). Stand-alone-tilassa: Voit muokata asiakastietoja ja lisätä kommentteja nykyiseen istuntoon. Noahista: Jos OTOsuite on käynnistetty Noahin kautta, asiakastiedot noudetaan Noahista, eikä tietoja voi muokata OTOsuiteohjelmistolla. Voit kuitenkin lisätä kommentteja Kommentit-ruudussa, ja ne tallennetaan Noahissa nykyiseen istuntoon. 9 Tutkimustyypin valinta 1. Jos haluat liikkua tutkimusten välillä OTOsuite-ohjelmassa, klikkaa Navigator-kuvaketta (Navigaattori) työkalupalkissa. Navigation Panel (Navigointipaneeli) näkyy näytön vasemmassa reunassa. Otometrics - OTOsuite 9

10 2. Valitse suoritettava tutkimus. 10 Ohjauspaneelin aktivointi 1. Klikkaa Control Panel -kuvaketta (Ohjauspaneeli) työkalupalkissa. 2. Control Panel (Ohjauspaneeli) näkyy näytön vasemmassa reunassa. Voit käyttää ohjauspaneelia tutkimusparametrien ja kyseisen tutkimuslaitteen hallintaan. Yksittäiset tutkimukset on kuvattu viiteoppaissa. 11 Tutkittavan korvan valinta Ear Selection -kuvake (Korvan valinta) työkalupalkissa osoittaa valittuna olevan korvan. Klikkaa Ear Selection -kuvaketta (Korvan valinta) vaihtaaksesi valintaa. Kaavioiden reunojen ja/tai testikaavioiden käyrien väri ilmaisee myös valinnan. Oikea korva näkyy punaisella, 10 Otometrics - OTOsuite

11 Vasen korva näkyy sinisellä. Korvan valintaa koskevat kuvakkeet Ei mitään Ei valittua korvaa. Left (Vasen) Right (Oikea) Molemmat Molemmat korvat valittu. 12 Näyttö- ja mittausasetuksien muuttaminen, tallentaminen ja lataaminen 1. Klikkaa Set Options -kuvaketta (Asetusvalinnat), jos haluat nähdä kaikki OTOsuite-ohjelman näyttö- ja mittausasetukset. Asetukset, joita voit muuttaa Options-viestiruudussa (Valinnat) koskevat tiettyjä tutkimustyyppejä. Näihin eivät kuulu General-osassa (Yleistä) listatut asetukset tietylle moduulille, joka koskee kahta tai useampaa tutkimusmoduulin tutkimustyyppiä. A. Tutkimusmoduuli B. Tutkimustyyppi C. Näytä asetukset D. Asetusten kuvaukset E. Mittausasetukset 2. Valitse se tutkimusmoduuli ja tutkimustyyppi, jonka asetuksia haluat muuttaa. View settings (Näytä asetukset): määritä niiden kaavioiden ja muiden työkalujen ulkonäkö, joiden avulla esitetään Otometrics - OTOsuite 11

12 tutkimustulokset näytöllä. Measurement settings (Mittausasetukset): määritä tutkimusparametrit, joiden mukaan tutkimustoimenpiteet suoritetaan. Asetukset on selitetty yksityiskohtaisesti viestiruudun alaosassa olevissa kentissä Valinnat-viestin asetusten tallentaminen Kuvake Tiedosto-valikon valinnat Tallenna käyttäjän tutkimus Klikkaa tallentaaksesi nykyiset valinnat käyttäjän tutkimuksina. Huomautus Käyttäjän tutkimukset on asetus, joka koskee vain yhtä tutkimusmoduulia. Huomautus Tutkimus tallennetaan joko jaettuun kansioon tai My Suite - kansioon, riippuen ohjatun konfigurointitoiminnon valinnoista. Tallenna käynnistysasetuksina Tallenna käynnistysasetuksina Klikkaa tallentaaksesi nykyiset asetukset OTOsuite-käynnistysasetuksina. Huomautus Kuhunkin järjestelmään kuuluu vain yksi tiedosto käynnistysasetuksille. Jos tietokoneella on useampi käyttäjä, he jakavat myös käynnistysasetukset. Käynnistysasetukset on myös mahdollista jakaa useamman tietokoneen kesken, mikäli jaettu kansio on esimerkiksi yhteisellä verkkolevyllä. Lataa OTOsuitetehdasoletukset Klikkaa aktivoidaksesi oletusasetukset. Käyttäjän tutkimusten luominen 1. Säädä ohjauspaneeliasetukset. 2. Valitse Tools > Options > (Työkalut > Valinnat >) ja sitten se moduuli ja tutkimustyyppi, joille haluat luoda käyttäjän tutkimukset. 3. Tarkista kaikki asetukset kohdasta Tools > Options > General (Työkalut > Valinnat > Yleistä), ja Tools > Options > "Test Module" (Työkalut > Valinnat > "Tutkimusmoduuli") ja "Test Type" ("Tutkimustyyppi"). Määrittele haluamasi asetukset käyttäjän tutkimuksille, jotka haluat luoda. 4. Klikkaa Save User Test -kuvaketta (Talleta käyttäjän tutkimukset). 5. Jos et halua asetusten olevan muiden käytettävissä, poista valinta Save file in Shared folder - ruudusta (Talleta tiedosto jaettuun kansioon). Klikkaa OK. 6. Talleta käyttäjän tutkimukset haluamallasi nimellä. 12 Otometrics - OTOsuite

13 12.2 Tutkimusasetusten tai käyttäjätestien lataaminen Tutkimusvalitsimella voit ladata tutkimusasetukset, jotka soveltavat tiettyjä asetuksia ohjelmaan. OTOsuite-konfiguraatioon kuuluviin tutkimusmoduuleihin on saatavilla ennalta määriteltyjä erityistestejä. Voit myös valita käyttäjän tutkimukset, jotka on määritelty sinun tai toisen samaa työasemaa käyttävän toimesta. 13 Konfigurointiasetusten vieminen ja tuominen Voit luoda OTOsuite-konfiguraationhallintatiedoston, joka sisältää kaikki OTOsuite-asetukset, mukaan lukien kaikki moduulit. Voit sen jälkeen tuoda konfiguraatiotiedoston toiseen OTOsuite-järjestelmään. Konfiguraatiotiedoston vieminen 1. Napsauta Tiedosto > Vie määritykset. 2. Valitse sopiva vaihtoehto: Vie vain asetukset, joita voidaan käyttää muiden tietokoneiden määrittämiseen Sisällytä tietokonekohtaiset asetukset, kuten liitäntäportit ja laitevalinnat 3. Klikkaa OK. 4. Täytä Save As -viestiruudun (Tallenna nimellä) tiedot. 5. Valitse Save (tallenna). Konfiguraatiotiedoston tuominen 1. Napsauta Tiedosto > Tuo määritykset. 2. Etsi.config-päätteinen konfiguraatiotiedosto Open-viestistä (Avaa). 3. Valitse Open (avaa). 4. Valitse sopiva vaihtoehto: Säilytä nykyinen laitevalikoima Korvaa nykyiset laiteasetukset konfiguraatiohallintatiedoston asetuksilla. Tätä vaihtoehtoa suositellaan vain, jos konfiguraatiohallintatiedosto on tehty erityisesti nykyistä tietokonetta varten esimerkiksi varmuuskopioksi. 5. Klikkaa OK. 14 Piilotettujen viestien näyttäminen Jos olet klikannut viestiruudusta kohtaa Don't show this dialog again (Älä näytä tätä viestiä uudestaan), voit perua asetuksen, jotta kaikki piilotetut viestit näytetään uudestaan. Jos haluat tehdä tämän, valitse Help > Show Suppressed Dialogs (Apua > Näytä piilotetut viestit). Otometrics - OTOsuite 13

14 15 Äänesaudiogrammien syöttäminen manuaalisesti PMM ja Counseling and Simulations (Neuvonta ja simulointi) mahdollistavat viiteaudiogrammin esittämisen. Voit hakea viiteaudiogrammin Noahin tiedoista, tai luoda sen Äänesaudiometrian tutkimusnäytöllä OTOsuite-ohjelmistossa. Jos haluat lisätietoja audiogrammien manuaalisesta syöttämisestä, lue OTOsuite Viiteopas. 16 OTOsuite-ohjelman konfigurointi Ohjattu konfigurointitoiminto ohjaa sinut läpi prosessin, jolla voit kustomoida tiettyjä OTOsuite-ohjelmaa koskevia ominaisuuksia ja toimintoja. 1. Valitse Tools > Configuration Wizard... (Työkalut > Ohjattu määritys...) 2. Jos haluat poistaa moduulin Navigointipaneelista, tyhjennä valintaruutu kyseisen moduulin nimen vasemmalla puolella. (Vähintään yksi moduuli on oltava valittuna). 3. Jos haluat määrittää yleisiä OTOsuite-toimintoja, napsauta Seuraava. Lue kohta Yleisten OTOsuite-asetusten määrittäminen Jos haluat kytkeä testauslaitteen tiettyyn moduuliin ja säätää moduulikohtaista toimivuutta, klikkaa Configure... (Konfiguroi...) haluamasi moduulin vieressä. Lue kohta Sovellusten konfigurointi Yleisten OTOsuite-asetusten määrittäminen My initials: (Nimikirjaimeni) Stand-alone Nämä nimikirjaimet näkyvät Client Details -viestiruudussa (Asiakastiedot). Noahista Noah-käyttäjälle syötetyt nimikirjaimet tulevat automaattisesti käyttöön OTOsuite-ohjelmistossa. I refer to a Client as: ("Asiakas" tarkoittaa) Valitse termi, jota käytät kaiken aikaa OTOsuite-ohjelmassa. Preferred language: (Ensisijainen kieli) Valitse ensisijainen kieli. Käynnistä OTOsuite uudelleen, jos muutat kieliasetuksia. 14 Otometrics - OTOsuite

15 Tiedoston talletusasetukset Huomautus Ohjatun konfigurointitoiminnon asetukset, jotka liittyvät tiedostojen talletukseen, koskevat OTOsuiteohjelmaa stand-alone-järjestelmänä. Location of Shared folder (Jaetun kansion sijainti) Syötä polku jaetun datan kansioon. Jos haluat jakaa tiedot muiden verkon käyttäjien kanssa, järjestelmän hallinnoijan tulee muuttaa kansion asetuksia. Save measurements in Shared folder (Talleta mittaukset Jaettuun kansioon) Valitse tämä optio, jos haluat jakaa mittaustiedot muiden käyttäjien kanssa. Poista valinta, jos haluat tallettaa tiedot henkilökohtaiseen kansioon, johon muilla ei ole pääsyä. Display Client Details when starting a new Session (Näytä asiakastiedot, kun aloitetaan uusi istunto) Jos tämä optio on valittu, Client Details -viestiruutu (Asiakastiedot) avautuu automaattisesti, kun aloitetaan uusi istunto. Prompt for saving when changing Test Module (Tallennuskehotus, kun vaihdetaan tutkimusmoduulia) Jos tämä optio on valittu, sinua kehotetaan tallettamaan tiedot, jos vaihdat toiseen tutkimusmoduuliin tallentamattomilla mittauksilla. Auto-generate file names for saved files (Tallennettujen tiedostojen automaattinen nimeäminen) Jos tämä optio on valittu, tiedot talletetaan järjestelmän nimeämään kansioon. Tiedostot nimetään päivämäärä- ja aikatiedoilla, ja niitä käytetään pääasiassa kolmannen osapuolen tiedonhallintajärjestelmissä. Jos tämän option valinta on poistettu, määrität tiedostojen nimet itse. Activate Control Panel (Aktivoi ohjauspaneeli) Jos tämä optio on valittu, ohjauspaneeli aktivoituu, kun OTOsuite käynnistyy. Backup of measurements (Mittausten varmuuskopiointi) Jos tämä optio on valittu, OTOsuite-mittaukset voidaan palauttaa OTOsuite-vikatilanteessa. Sinua kehotetaan lataamaan mittaukset uudestaan, kun käynnistät OTOsuite-ohjelman. Otometrics - OTOsuite 15

16 Käyttäjästatistiikkatyökalu Allow anonymous usage statistics (Salli nimetön käyttöstatistiikka) Jos tämä optio on valittu, nimetön OTOsuite-käyttöstatistiikka kerätään ja lähetetään yritykselle Otometrics Kommenttien lisääminen tallennettaessa mittauksia NOAH-järjestelmään Pyydä mittauskuvausta tallennettaessa Jos tämä vaihtoehto valitaan, sinua pyydetään antamaan mukautettu kuvaus, joka näytetään yhdessä OTOsuite-ohjelman luoman vakiokuvauksen kanssa ja näytetään toimintakuvauksena Noah-järjestelmässä tai muussa toimistonhallintajärjestelmässä. Huomaa, että mukautettua kuvausta sovelletaan kaikkiin mittauksiin, jotka tallennetaan tietyllä hetkellä. Jos haluat antaa kullekin mittaustyypille erilaisen kuvauksen, sinun pitää tallentaa kukin mittaustyyppi, kun se on valmis Asiakastiedot-näyttö ohjatussa konfigurointitoiminnossa OTOsuite voi integroida kolmannen osapuolen potilashallintajärjestelmän kanssa asiakastietojen vaihtamiseksi. Ei, lisään asiakastiedot OTOsuite-ohjelmistossa tai Noah-yhteensopivassa järjestelmässä (oletus) Jos OTOsuite-ohjelmaa ei ole integroitu kolmannen osapuolen potilashallintajärjestelmään, tai sitä käytetään Noahin kanssa, klikkaa tätä painiketta. Kyllä, käytä asiakastietoja Noahista riippumattomasta asiakashallintajärjestelmästä Jos sinulla on Noahista riippumaton potilashallintajärjestelmä, joka on suunniteltu vaihtamaan potilastietoja OTOsuiteohjelman kanssa, klikkaa tätä painiketta. OTOsuite lukee sen jälkeen käynnistyksen yhteydessä potilastiedot tästä tiedostosta: %ALLUSERSPROFILE%\Application Data\GN Otometrics\actors.config Tiedostosta ladatut parametrit ovat: Client ID, LastName, FirstName, BirthDate, Gender, Comments ja UserInitials. Formaatin tulee noudattaa seuraavia rajoituksia: Client ID-, LastName- ja FirstName-parametrien maksimipituus on 50 merkkiä. BirthDate-parametrin tulee olla seuraavassa muodossa: vvvv-kk-pp (esim ). Sukupuoli on joko "EI TIEDOSSA", "Mies" tai "Nainen". Kommenttien maksimipituus on merkkiä. UserInitials-parametri ei saa olla yli 3 merkkiä NOAH-näyttö ohjatussa konfigurointitoiminnossa Tämä ruutu näkyy vain, jos Noah 4 on asennettu tietokoneelle OTOsuite-ohjelman ohella, ja klikkaat Seuraava Asiakastiedot-näytöllä. 16 Otometrics - OTOsuite

17 Yhdistä OTOsuite automaattisesti Noah 4 -tietokantaan, kun OTOsuite käynnistetään Noahin ulkopuolelta. Jos tämä vaihtoehto valitaan, OTOsuite yhdistyy aina Noah 4 -tietokantaan riippumatta siitä, käynnistetäänkö OTOsuite Noahin kautta. Kun käynnistät OTOsuite-ohjelmiston, Noah avautuu automaattisesti, jotta voit valita asiakkaan. Sulje OTOsuite ilman kehotusta, jos haluat käynnistää OTOsuite-ohjelmistosta riippumattoman mittausmoduulin. (Sinua kehotetaan tallettamaan kaikki tiedot.) Jos tämä vaihtoehto on valittuna ja käynnistät OTOsuite-ohjelmistosta riippumattoman mittausmoduulin Noahista, OTOsuite sulkeutuu. Jos sinulla on OTOsuite-ohjelmistossa tallentamatonta tietoa, sinua kehotetaan tallentamaan tiedot ennen kuin OTOsuite sulkeutuu Sovellusten konfigurointi Configuration Wizard - Applications -näytöllä (Ohjattu konfigurointitoiminto - Sovellukset) voit valita navigointipaneelissa näkyvät sovellusmoduulit. Voit käynnistää ohjatun konfigurointitoiminnon kullekin sovellusmoduulille, konfiguroida moduulin ja yhdistää asiaankuuluvaan laitteeseen. Jos haluat lisätietoja, lue kyseisen moduulin viiteopas. Demolaitteiden valinta Esittelytarkoituksessa tai tutustuaksesi OTOsuite-ohjelmistoon voit valita demolaitteen oikean testauslaitteen sijasta useassa OTOsuite-moduulissa. Kun demolaite on valittu, voit kokeilla lukuisia toimintoja ja simuloida tutkimustilanteen käyttämättä oikeaa testauslaitetta. Huomautus Kaikkiin moduuleihin ei kuulu demolaitetta. Näin valitset demolaitteen: 1. Valitse Tools > Configuration Wizard... (Työkalut > Ohjattu määritys...) 2. Klikkaa Configure... (Konfiguroi...) sen moduulin kohdalla, jota haluat käyttää demolaitteena. 3. Valitse näytöllä demolaite yhdistääksesi sen testauslaitteeseen. 4. Klikkaa Finish (Lopeta) poistuaksesi ohjatusta konfigurointitoiminnosta. Langattomien laitteiden yhdistäminen Jotkin laitteet, kuten FreeFit ja OTOflex, voidaan yhdistää OTOsuite-ohjelmaan langattomasti. Jos haluat aktivoida langattoman yhteyden, voit käyttää yrityksen Otometrics OTOair-sovitinta, tai OTOsuite-yhteensopivaa Bluetoothsovitinta.. Jos haluat lisätietoja, lue OTOsuite-viiteopas. 17 Tutkimustulosten tulostaminen OTOsuite-ohjelmasta Voit tulostaa tulokset raportteina OTOsuite-ohjelmasta. Otometrics - OTOsuite 17

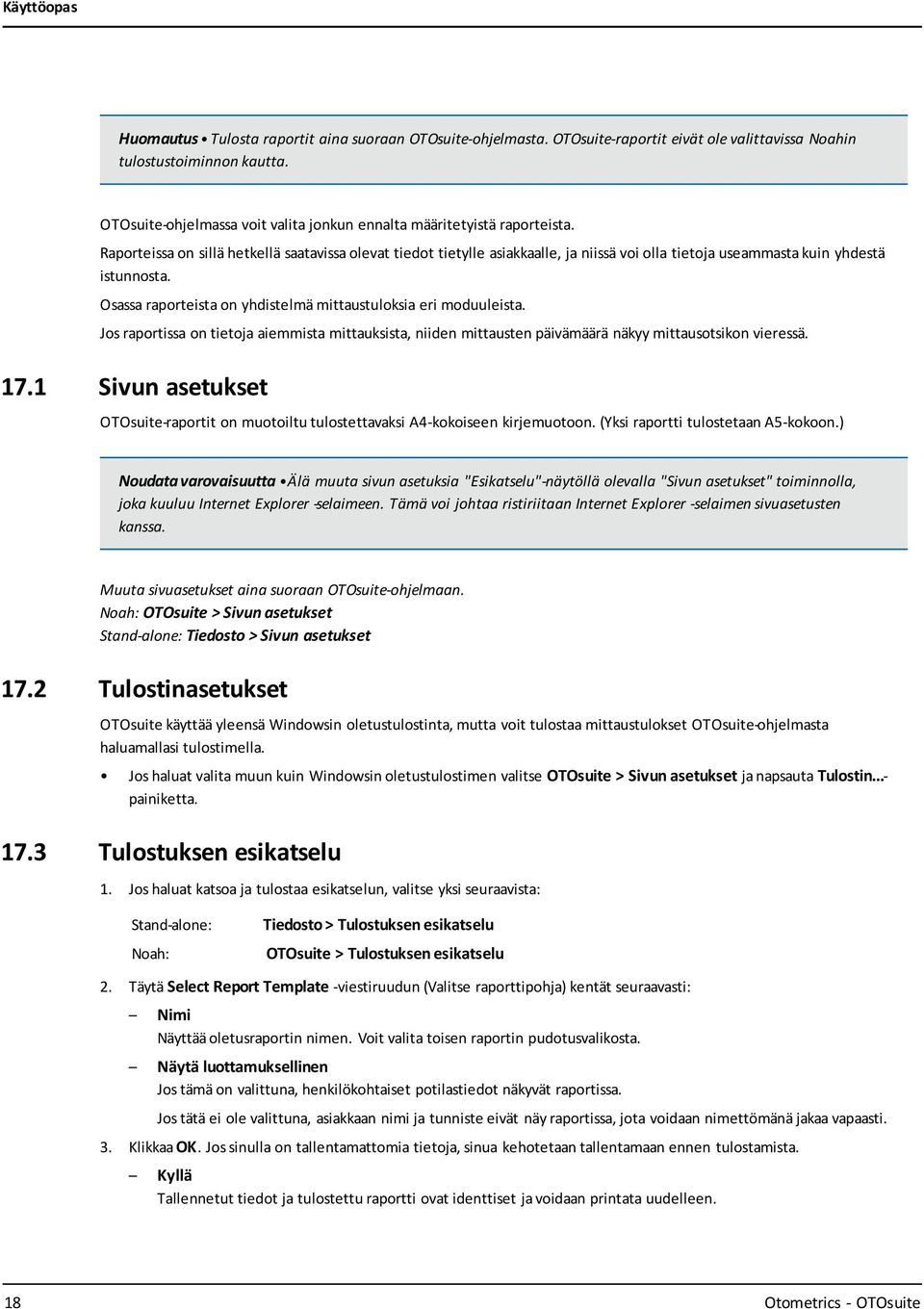

18 Huomautus Tulosta raportit aina suoraan OTOsuite-ohjelmasta. OTOsuite-raportit eivät ole valittavissa Noahin tulostustoiminnon kautta. OTOsuite-ohjelmassa voit valita jonkun ennalta määritetyistä raporteista. Raporteissa on sillä hetkellä saatavissa olevat tiedot tietylle asiakkaalle, ja niissä voi olla tietoja useammasta kuin yhdestä istunnosta. Osassa raporteista on yhdistelmä mittaustuloksia eri moduuleista. Jos raportissa on tietoja aiemmista mittauksista, niiden mittausten päivämäärä näkyy mittausotsikon vieressä Sivun asetukset OTOsuite-raportit on muotoiltu tulostettavaksi A4-kokoiseen kirjemuotoon. (Yksi raportti tulostetaan A5-kokoon.) Noudata varovaisuutta Älä muuta sivun asetuksia "Esikatselu"-näytöllä olevalla "Sivun asetukset" toiminnolla, joka kuuluu Internet Explorer -selaimeen. Tämä voi johtaa ristiriitaan Internet Explorer -selaimen sivuasetusten kanssa. Muuta sivuasetukset aina suoraan OTOsuite-ohjelmaan. Noah: OTOsuite > Sivun asetukset Stand-alone: Tiedosto > Sivun asetukset 17.2 Tulostinasetukset OTOsuite käyttää yleensä Windowsin oletustulostinta, mutta voit tulostaa mittaustulokset OTOsuite-ohjelmasta haluamallasi tulostimella. Jos haluat valita muun kuin Windowsin oletustulostimen valitse OTOsuite > Sivun asetukset ja napsauta Tulostin...- painiketta Tulostuksen esikatselu 1. Jos haluat katsoa ja tulostaa esikatselun, valitse yksi seuraavista: Stand-alone: Noah: Tiedosto > Tulostuksen esikatselu OTOsuite > Tulostuksen esikatselu 2. Täytä Select Report Template -viestiruudun (Valitse raporttipohja) kentät seuraavasti: Nimi Näyttää oletusraportin nimen. Voit valita toisen raportin pudotusvalikosta. Näytä luottamuksellinen Jos tämä on valittuna, henkilökohtaiset potilastiedot näkyvät raportissa. Jos tätä ei ole valittuna, asiakkaan nimi ja tunniste eivät näy raportissa, jota voidaan nimettömänä jakaa vapaasti. 3. Klikkaa OK. Jos sinulla on tallentamattomia tietoja, sinua kehotetaan tallentamaan ennen tulostamista. Kyllä Tallennetut tiedot ja tulostettu raportti ovat identtiset ja voidaan printata uudelleen. 18 Otometrics - OTOsuite

19 Ei Raporttiin tulostuu vesileima "PRELIMINARY", joka osoittaa, ettei se välttämättä vastaa tallennettuja tietoja. Noudata varovaisuutta Älä muuta sivun asetuksia "Esikatselu"-näytöllä olevalla "Sivun asetukset" toiminnolla, joka kuuluu Internet Explorer -selaimeen. Tämä voi johtaa ristiriitaan Internet Explorer -selaimen sivuasetusten kanssa. 4. Klikkaa OK. Näet esikatseluruudun. 5. Klikkaa tarvittaessa Print... (Tulosta) Print Preview -työkalupalkissa (Esikatselu) Raportin tulostaminen 1. Paina Ctrl+P. 2. Täytä Select Report Template -viestiruudun (Valitse raporttipohja) kentät seuraavasti: Nimi Valitse raportti, jonka haluat tulostaa. Näytä luottamuksellinen Jos tämä on valittuna, henkilökohtaiset potilastiedot näkyvät raportissa. Jos tätä ei ole valittuna, asiakkaan nimi ja tunniste eivät näy raportissa, jota voidaan nimettömänä jakaa vapaasti. 3. Klikkaa OK tulostaaksesi raportin Oletusraportin tulostaminen Oletusraportti on ensimmäinen raportti Report Manager:in (Raportinhallinta) Selected Reports -listalla (Valitut raportit). Klikkaa Print default report -kuvaketta (Tulosta oletusraportti) OTOsuite-työkalupalkissa. Huomautus Käytössä on viimeinen käytetty asetus Show confidential data -kentässä (Näytä luottamukselliset tiedot) Raportinhallinta Raportinhallinta auttaa järjestelemään OTOsuite-raporttipohjat haluamasi kaltaiseksi listaksi. Jos haluat käyttää raportinhallintaa, valitse Tools > Report Manager (Työkalut > Raportinhallinta). Valitut raportit -listan asettaminen Saatavilla olevat raportit Sisältää listan raporttiotsikoista, jotka viittaavat tiettyihin oletusraporttipohjiin. Description-kenttä (Kuvaus) tarjoaa kuvauksen valitusta raportista. Valitut raportit Lista raporteista, jotka sisältyvät Reports-valikkoon (Raportit). Otometrics - OTOsuite 19

20 Jos haluat lisätä raportin Selected Reports -listaan (Valitut raportit), valitse raportti Available Reports -listassa (Saatavilla olevat raportit) ja klikkaa. Toista kunkin raportin kohdalla, jonka haluat lisätä Selected Reports -listaan (Valitut raportit). Listan uudelleenjärjestäminen. Listan ensimmäisenä on oletusraportti, joka tulostuu automaattisesti, ellet valitse toista raporttityyppiä. Jos haluat järjestää listan uudelleen, valitse raportti ja klikkaa nuolinäppäintä tai, kunnes se on halutulla paikalla. Raportin uudelleennimeäminen Kun olet siirtänyt kopion raportista Selected Reports -listaan (Valitut raportit), voit nimetä raportin uudelleen. Jos siirrät useamman kopion samasta raportista Selected Reports -listaan (Valitut raportit), voit antaa raporteille eri nimet. Tämä on erityisen hyödyllistä, jos käytät samaa raporttia eri tarkoituksiin. Jos haluat nimetä raportin uudelleen, klikkaa raportin nimeä hiiren oikealla näppäimellä. Raportin poistaminen Valitut raportit -listasta Valitse raportti ja klikkaa Delete (Poista) Logon lisääminen raportteihin Voit lisätä raporttiin logon käyttämällä haluamaasi kuvatiedostoa (.JPG). Tee se seuraavasti: 1. Luo.JPG-tiedosto, jonka koko on 1200x Nimeä tiedosto näin: Yritys-Logo-1200x331-px.jpg 3. Tallenna tiedosto OTOsuite-ohjelmatiedostokansioon. Ellet ole määrittänyt toista polkua asennuksen aikana, kansio löytyy täältä: /Program Files/GN Otometrics/OTOsuite/Reporting/Misc. 18 Muut viitteet Jos haluat lisätietoja, tutustu verkossa ohjeen OTOsuite-osioon, joka sisältää yksityiskohtaiset viitetiedot OTOsuiteohjelmasta ja -ohjelman kanssa käytettävistä testauslaitteistaotosuite. Kun olet asentanut OTOsuite-laitteen, löydät OTOsuite-käyttöoppaat ja muun tarvittavan dokumentaation tietokoneeltasi. Avaa Start (aloita)-valikosta OTOsuite Käyttöoppaat, joka sisältää yleiskatsauksen ja linkit kaikkiin käyttöoppaisiin. 20 Otometrics - OTOsuite

21 19 Valmistaja GN Otometrics A/S Hoerskaetten 9, 2630 Taastrup Tanska ( Valmistajan vastuu Valmistaja on vastuussa laitteen käyttöturvallisuudesta, luotettavuudesta ja toimivuudesta vain, jos: laitteen kokoamisen, laajennukset, uudelleen säädöt, muokkaukset tai korjaukset on tehnyt laitteiden valmistaja tai valmistajan valtuuttama henkilöstö. sähköasennus, jonka osaksi laite on kytketty, täyttää EN/IEC-vaatimukset. laitetta käytetään käyttöohjeiden mukaan. Valmistaja varaa oikeuden irtisanoutua kaikesta vastuusta koskien muiden osapuolten huoltamien tai korjaamien laitteiden käyttöturvallisuutta, luotettavuutta ja toimivuutta. 20 Varoitukset Tässä käyttöohjeessa on tietoa ja varoituksia, joita on noudatettava OTOsuite-ohjelman turvallisen käytön varmistamiseksi. Paikallisia viranomaismääräyksiä on myös aina noudatettava. KunOTOsuite-ohjelmaa käytetään yhdessä testauslaitteen kanssa, varmista, että kaikkia käyttöohjeen tietoja ja varoituksia noudatetaan. 21 Symbolien merkitykset Käytetään virheviesteissä, jos ohjelmisto ei toimi. Katso yksityiskohtaiset tiedot dialogilaatikosta. Otometrics - OTOsuite 21
