1 Käsikirja

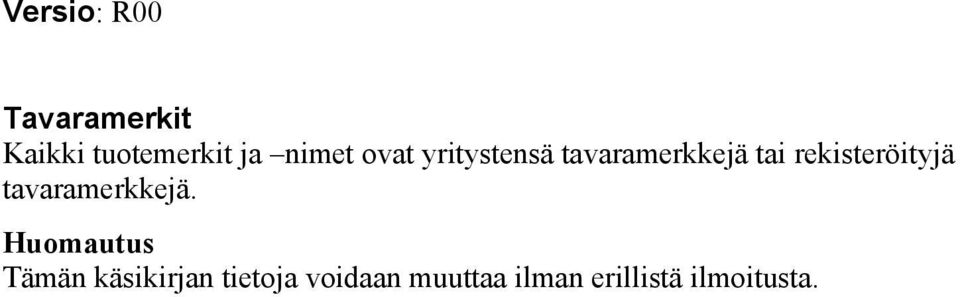

2 Versio: R00 Tavaramerkit Kaikki tuotemerkit ja nimet ovat yritystensä tavaramerkkejä tai rekisteröityjä tavaramerkkejä. Huomautus Tämän käsikirjan tietoja voidaan muuttaa ilman erillistä ilmoitusta.

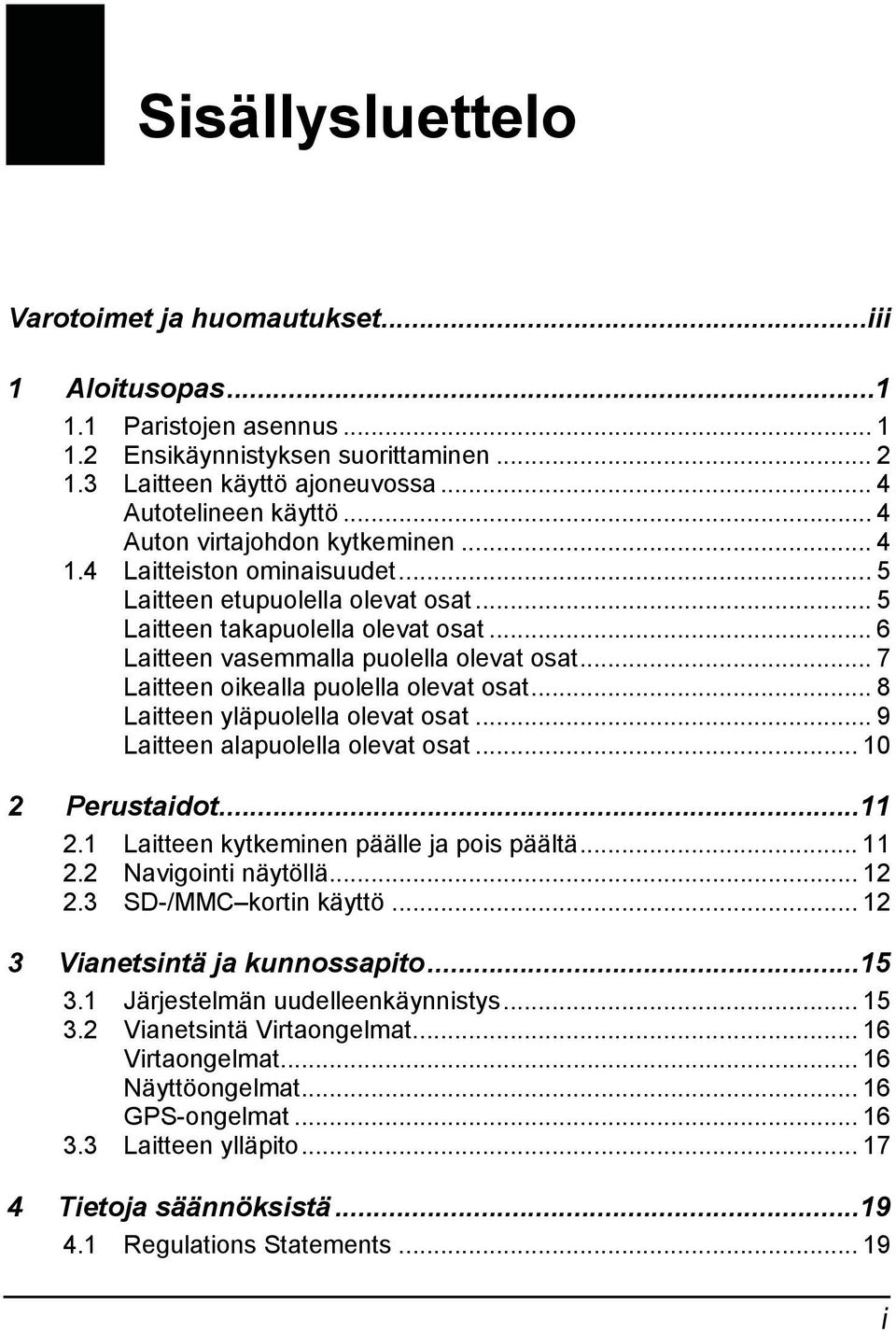

3 Sisällysluettelo Varotoimet ja huomautukset...iii 1 Aloitusopas Paristojen asennus Ensikäynnistyksen suorittaminen Laitteen käyttö ajoneuvossa... 4 Autotelineen käyttö... 4 Auton virtajohdon kytkeminen Laitteiston ominaisuudet... 5 Laitteen etupuolella olevat osat... 5 Laitteen takapuolella olevat osat... 6 Laitteen vasemmalla puolella olevat osat... 7 Laitteen oikealla puolella olevat osat... 8 Laitteen yläpuolella olevat osat... 9 Laitteen alapuolella olevat osat Perustaidot Laitteen kytkeminen päälle ja pois päältä Navigointi näytöllä SD-/MMC kortin käyttö Vianetsintä ja kunnossapito Järjestelmän uudelleenkäynnistys Vianetsintä Virtaongelmat Virtaongelmat Näyttöongelmat GPS-ongelmat Laitteen ylläpito Tietoja säännöksistä Regulations Statements i

4 ii Class B Regulations European Notice Turvatoimenpiteet... 21

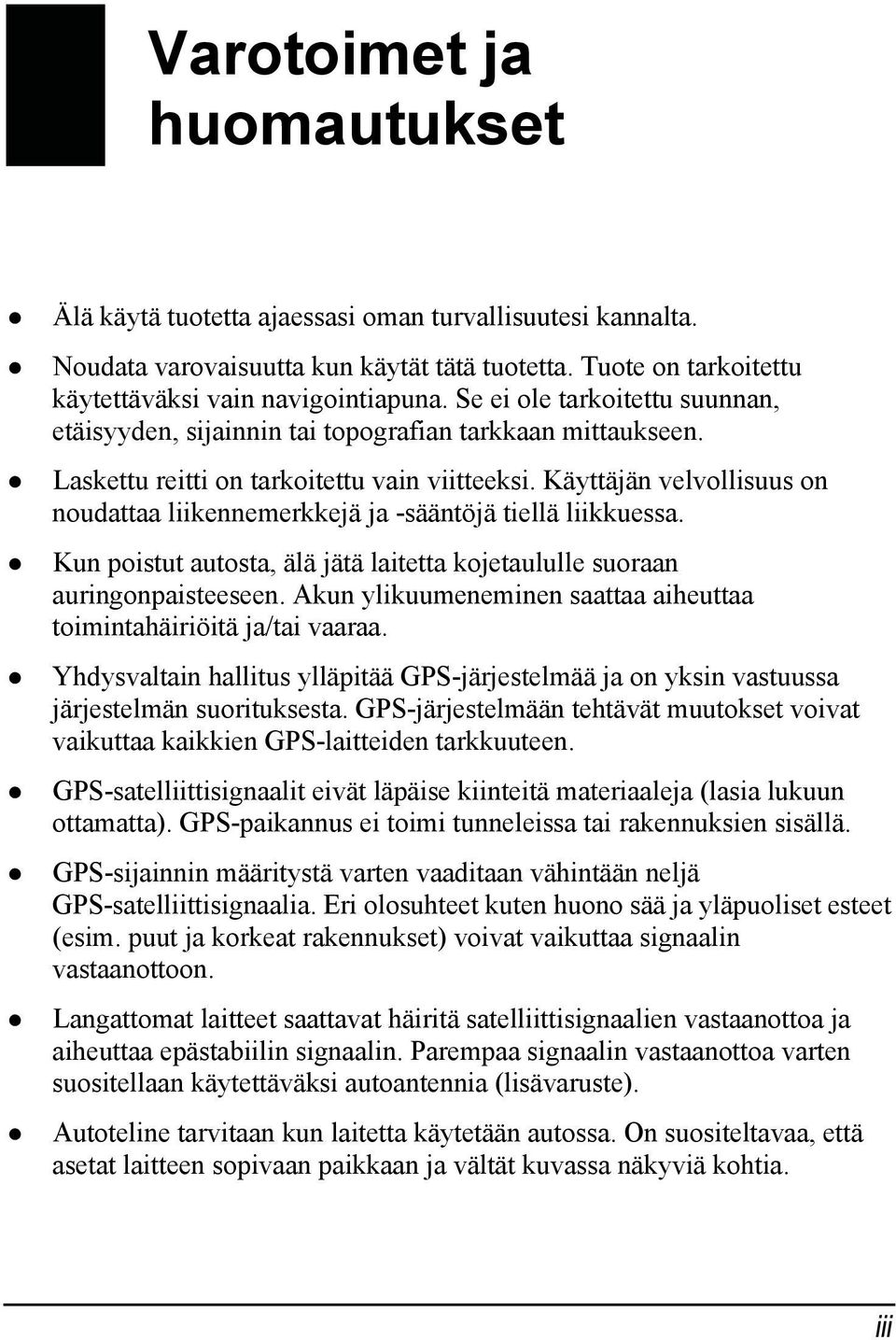

5 Varotoimet ja huomautukset Varotoimet ja huomautukset Älä käytä tuotetta ajaessasi oman turvallisuutesi kannalta. Noudata varovaisuutta kun käytät tätä tuotetta. Tuote on tarkoitettu käytettäväksi vain navigointiapuna. Se ei ole tarkoitettu suunnan, etäisyyden, sijainnin tai topografian tarkkaan mittaukseen. Laskettu reitti on tarkoitettu vain viitteeksi. Käyttäjän velvollisuus on noudattaa liikennemerkkejä ja -sääntöjä tiellä liikkuessa. Kun poistut autosta, älä jätä laitetta kojetaululle suoraan auringonpaisteeseen. Akun ylikuumeneminen saattaa aiheuttaa toimintahäiriöitä ja/tai vaaraa. Yhdysvaltain hallitus ylläpitää GPS-järjestelmää ja on yksin vastuussa järjestelmän suorituksesta. GPS-järjestelmään tehtävät muutokset voivat vaikuttaa kaikkien GPS-laitteiden tarkkuuteen. GPS-satelliittisignaalit eivät läpäise kiinteitä materiaaleja (lasia lukuun ottamatta). GPS-paikannus ei toimi tunneleissa tai rakennuksien sisällä. GPS-sijainnin määritystä varten vaaditaan vähintään neljä GPS-satelliittisignaalia. Eri olosuhteet kuten huono sää ja yläpuoliset esteet (esim. puut ja korkeat rakennukset) voivat vaikuttaa signaalin vastaanottoon. Langattomat laitteet saattavat häiritä satelliittisignaalien vastaanottoa ja aiheuttaa epästabiilin signaalin. Parempaa signaalin vastaanottoa varten suositellaan käytettäväksi autoantennia (lisävaruste). Autoteline tarvitaan kun laitetta käytetään autossa. On suositeltavaa, että asetat laitteen sopivaan paikkaan ja vältät kuvassa näkyviä kohtia. iii

6 Älä kiinnitä paikkaan, jossa laite rajoittaa kuljettajan näkökenttää. Älä aseta kojelaudalle ilman kiinnitystä. Älä kiinnitä turvatyynypaneelien eteen. Älä kiinnitä turvatyynyn laukaisualueen eteen. iv

7 1 Aloitusopas 1.1 Paristojen asennus HUOMAUTUS: Autokäyttöä varten voit myös kytkeä laitteen auton virtajohtoon. (Katso lisätietoja osiosta 1.3.) 1. Käytä neljää samantyyppistä ja saman valmistajan AA-paristoa. 2. Paina laitteen takana olevan takakannen vapautuspainiketta ( ). 3. Irrota takakansi liu'uttamalla sitä ylös ( ). 4. Asenna neljä AA-paristoa paristokoteloon. Aseta paristot niin, että merkinnät (+) ja (-) vastaavat kotelon merkintöjä. 5. Liu'uta takakansi takaisin paikalleen ja varmista, että se napsahtaa paikalleen. 1

8 HUOMIO: Vaihda paristot uusiin heti kun niiden virta on vähissä. On tärkeää, että paristoissa on virtaa laitteen käyttöön, vaikka virtaa voikin ottaa auton virtajohdon tai USB-kaapelin kautta. Jos paristoja ei vaihdeta, laite saattaa vahingoittua. Kun vaihdat paristot, käytä samantyyppisiä ja saman valmistajan paristoja. Vaihda kaikki paristot samanaikaisesti. Älä sekoita uusia ja vanhoja paristoja. Kun et käytä laitetta pitkään aikaan (yli kuukauteen), poista paristot paristokorroosion estämiseksi. Jos paristo vuotaa, pyyhi neste ja asenna uudet paristot. HUOMAUTUS: Paristojen vaihdon jälkeen virtapainiketta tulee painaa viisi sekuntia laitteen kytkemiseksi päälle. (Katso lisätietoja seuraavasta osiosta.) Eri paristotyyppien ominaisuuksien mukaan käyttöaika saattaa vaihdella. Tarkista paikalliset säännökset paristojen hävittämisestä. 1.2 Ensikäynnistyksen suorittaminen 1. Varmista, että laite saa virtaa joko paristoista tai auton virtajohdosta. 2. Paina käynnistämistä varten virtapainiketta pohjassa viisi sekuntia. HUOMAUTUS: Tavallisessa käytössä voit kytkeä laitteen päälle tai pois painamalla lyhyesti virtapainiketta. 3. Language Setting (kieliasetus) -ruutu tulee näkyviin. Voit valita kielen vasemmalla/oikealla nuolella. Jatka valitsemalla. 4. Pvm ja klonaika näyttö ilmestyy. Valitse järjestelmän aikavyöhyke, päivämäärä ja aika nuolipainikkeella. Jatka valitsemalla. 2

9 5. Päävalikko tulee näkyviin. Voit nyt aloittaa laitteen käytön. 3

10 1.3 Laitteen käyttö ajoneuvossa Autopidike ja auton virtajohto tulee laitteen mukana. Autotelineen käyttö HUOMIO: Valitse autotelineelle sopiva sijainti. Älä koskaan aseta telinettä niin, että se rajoittaa kuljettajan näkökenttää. Jos auton tuulilasissa on värisävyjä, on suositeltavaa käyttää autoantennia (lisävaruste) viemään antenni auton katolle ikkunan kautta. Varo puristamasta antennia sulkiessasi auton ikkunaa. (Ikkuna jättää automaattisesti raon autoissa, joissa on puristuksen esto muotoilu.) Kiinnitä laite tuulilasin lähelle autotelineellä. Auton virtajohdon kytkeminen Auton virtajohto antaa virtaa laitteeseen kun sitä käytetään autossa. HUOMIO: Jotta laite olisi suojassa äkillisiltä virtapiikeiltä, kytke auton virtajohto vasta kun auton moottori on käynnistetty. 1. Kytke auton virtajohdon toinen pää laitteesi mini-usb-liittimeen. 2. Kytke toinen pää auton tupakansytyttimeen niin laite saa virtaa. 4

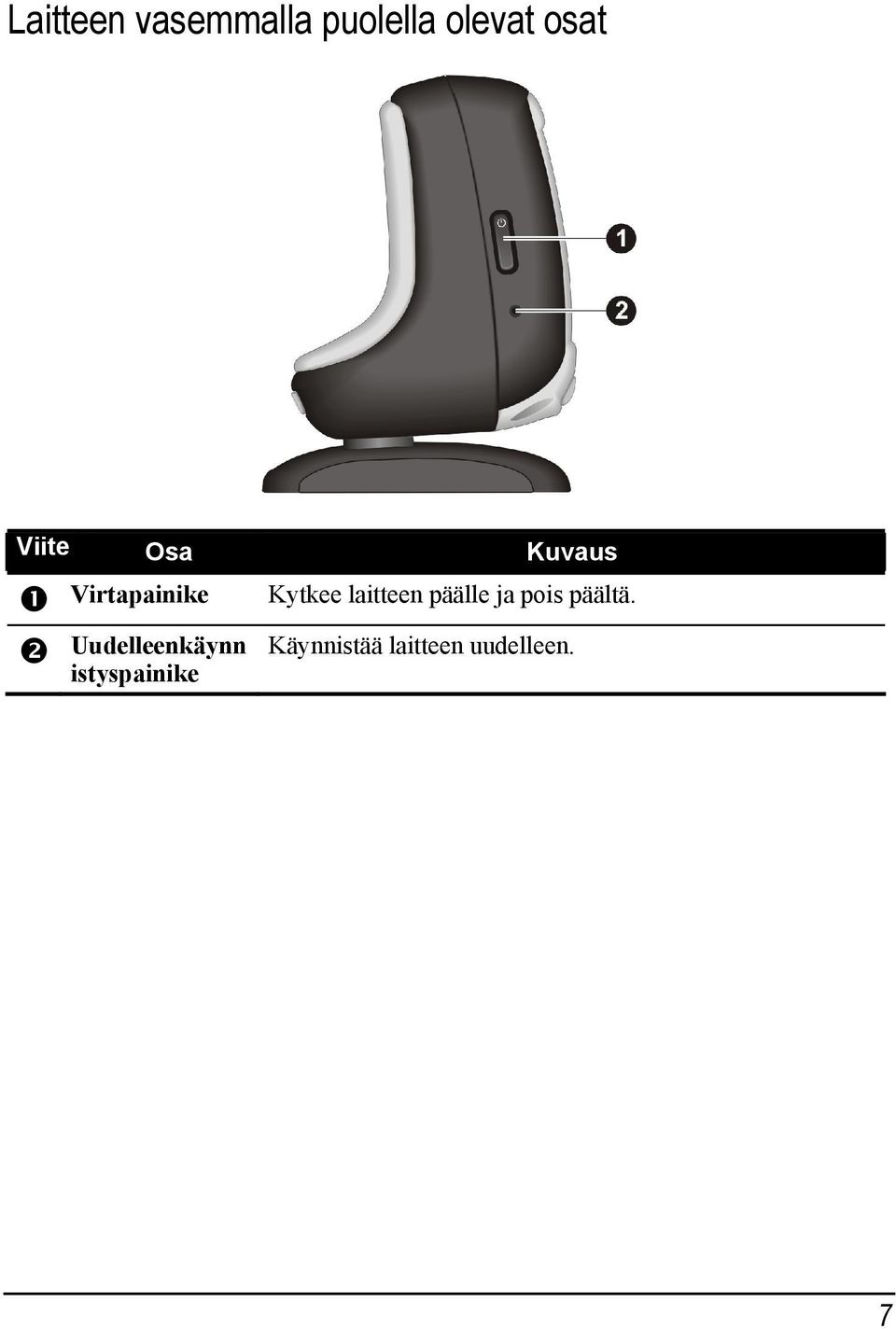

11 1.4 Laitteiston ominaisuudet HUOMAUTUS: Laitteen väri saattaa vaihdella mallista riippuen. Laitteen etupuolella olevat osat Viite Osa Kuvaus Kosketusnäyttö Virtavalo Valikkopainike Näyttää laitteen tuotoksen. Napsauta näyttöä sormellasi valikkotoimintojen valitsemiseksi tai tietojen syöttämiseksi. Loistaa vihreänä kun laite käyttää ulkoista virtaa. Vilkkuu keltaisena kun paristojen virta on vähissä. Loistaa keltaisena kun paristojen virta on kriittisen matala. Avaa päävalikon. 5

12 Laitteen takapuolella olevat osat Viite Osa Kuvaus Takakansi Takakannen vapautuspainike Kannen sisällä on paristokotelo. Painamalla tätä painiketta voit vapauttaa takakannen paristojen asentamista varten. 6

13 Laitteen vasemmalla puolella olevat osat Viite Osa Kuvaus Virtapainike Uudelleenkäynn istyspainike Kytkee laitteen päälle ja pois päältä. Käynnistää laitteen uudelleen. 7

14 Laitteen oikealla puolella olevat osat Viite Osa Kuvaus SD/MMC -aukko Seuraavat kortit käyvät laitteeseen esim. karttatietoja varten: SD (Secure Digital) MMC (MultiMediaCard). 8

15 Laitteen yläpuolella olevat osat Viite Osa Kuvaus Autoantennin kytkentä Kumisuojuksen sisällä on GPS-autoantennin (lisävaruste) liitin, jolla antenni voidaan sijoittaa auton katolle parempaa signaalivastaanottoa varten. 9

16 Laitteen alapuolella olevat osat Viite Osa Kuvaus Kuulokeliitin Mini-USB -liitin Pidike Liittimeen voidaan kytkeä stereokuulokkeet. Voidaan liittää USB-kaapeliin tai auton virtajohtoon. Voidaan liittää autopidikkeeseen. 10

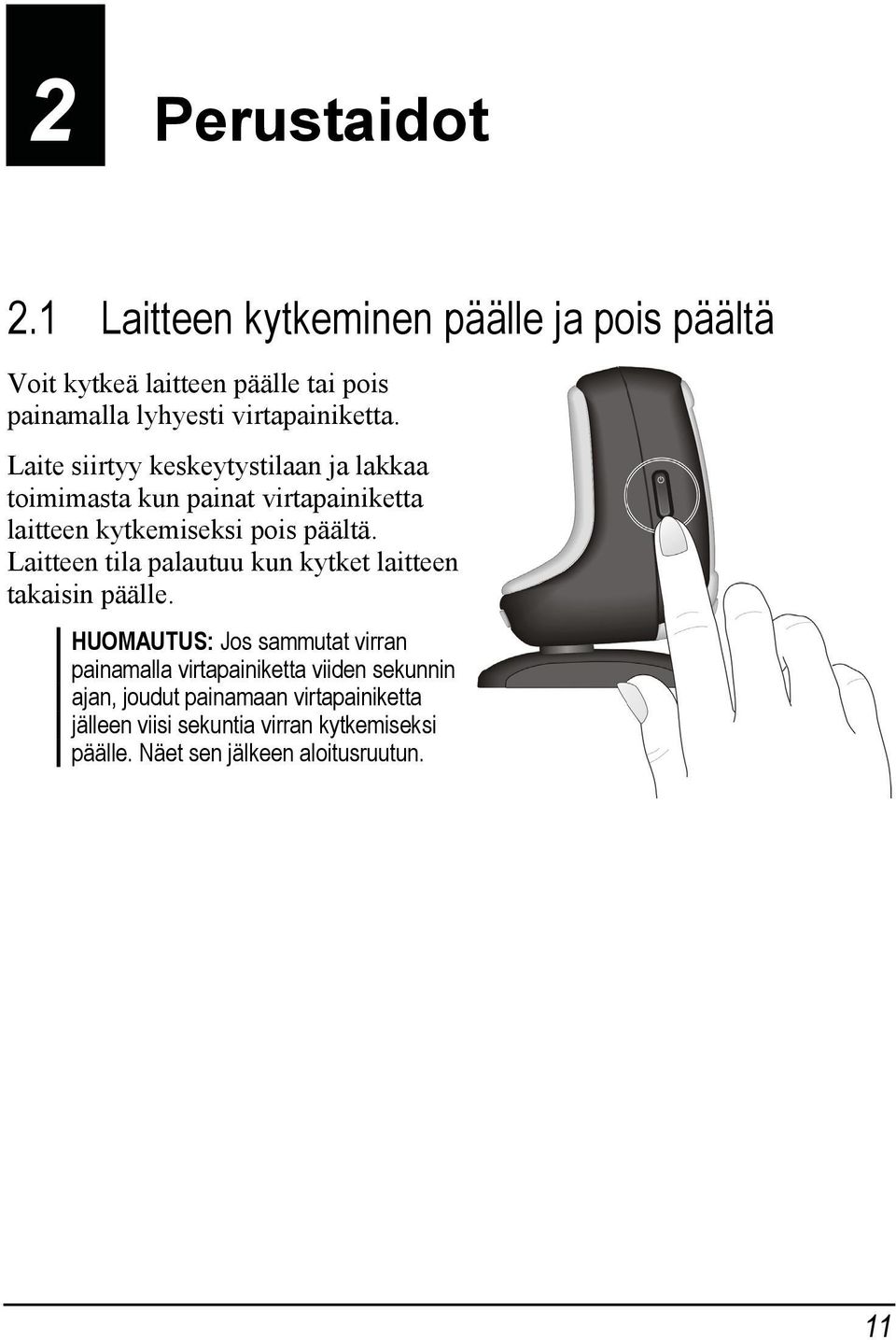

17 2 Perustaidot 2.1 Laitteen kytkeminen päälle ja pois päältä Voit kytkeä laitteen päälle tai pois painamalla lyhyesti virtapainiketta. Laite siirtyy keskeytystilaan ja lakkaa toimimasta kun painat virtapainiketta laitteen kytkemiseksi pois päältä. Laitteen tila palautuu kun kytket laitteen takaisin päälle. HUOMAUTUS: Jos sammutat virran painamalla virtapainiketta viiden sekunnin ajan, joudut painamaan virtapainiketta jälleen viisi sekuntia virran kytkemiseksi päälle. Näet sen jälkeen aloitusruutun. 11

18 2.2 Navigointi näytöllä Voit navigoida ja valita kohteita näytöltä koskettamalla ruutua sormellasi. Voit suorittaa seuraavat toiminnot Napautus Kosketa ruutua kerran yhdellä sormella jos haluat avata kohteen tai tehdä valinnan. Vedä Paina sormella ruutua ja vedä ylös, alas, vasemmalle, oikealle tai ruudun poikki. Napauta ja pidä painettuna Napsauta ja paina sormella kunnes toiminto on tehty tai tulos tai valikko näkyy. 2.3 SD-/MMC kortin käyttö Laitteessa on SD/MMC-korttipaikka, johon voidaan kytkeä valinnainen Secure Digital.kortti tai MultiMediaCard muistikortti. HUOMAUTUS: Varmista, ettei korttipaikkaan pääse vieraita esineitä. Suojaa SD- ja MMC-kortteja pölyltä ja kosteudelta säilyttämällä kortit hyvin suojatussa laatikossa silloin kun kortteja ei käytetä. Aseta SD-/MMC-kortti korttipaikkaan liittimien osoittaessa korttipaikkaan päin ja tunnuksen osoittaessa laitteen etupuolelle. 12

19 Poista kortti varmistamalla ensin, ettei mikään sovellus ole yhteydessä korttiin. Työnnä tämän jälkeen yläreunaa vapauttaaksesi se ja vedä kortti ulos korttipaikasta. 13

20

21 3 Vianetsintä ja kunnossapito Tässä kappaleessa annetaan ratkaisuja yleisiin ongelmiin. Kappaleessa annetaan myös laitteen kunnossapitoon liittyviä ohjeita. HUOMAUTUS: itse. Käänny jälleenmyyjän puoleen jos kohtaat ongelman, jota et voi ratkaista 3.1 Järjestelmän uudelleenkäynnistys Järjestelmä on silloin tällöin käynnistettävä uudelleen. Järjestelmä on esimerkiksi käynnistettävä uudelleen kun se ei vastaa komentoihin, ts. näyttää olevan jumissa ti lukkiutuneena. Käytä pientä tikkua, kuten suoristettua paperiliitintä, laitteen nollauspainikkeen painamiseen. 15

22 3.2 Vianetsintä Virtaongelmat Virtaongelmat Laite ei käynnisty akkuvirralla Akun jäljellä oleva varaus on liian alhainen laitteen käynnistystä varten. Vaihda paristot uusiin. Kytke laite päälle tämän jälkeen. Näyttöongelmat Näyttö on pois päältä Jos näyttö ei vastaa vaikka olet painanut virtapainiketta, toimi seuraavien toimenpiteiden mukaisesti kunnes ongelma on ratkaistu. Korvaa paristot uusilla tai kytke laite ulkoiseen virtalähteeseen. Käynnistä järjestelmä uudelleen. Näyttö toimii hitaasti Varmista, että laitteen akun varaus ei lähesty loppua. Käynnistä järjestelmä uudelleen jos vika ilmenee yhä. Näyttö jumiutuu Käynnistä järjestelmä uudelleen. Näyttöä on vaikea lukea Varmista, että näytön taustavalo on päällä ja säädä tarvittaessa kirkkautta. GPS-ongelmat Ota seuraavat seikat huomioon jos kelvollista signaalia ei ole käytettävissä: Huomaa, että GPS-vastaanottoon voi vaikuttaa: Huono sää Yläpuoliset esteet (esim. puut ja korkeat rakennukset) Muut autossa olevat langattomat laitteet. 16

23 Auton tuulilasin värisävyt. 3.3 Laitteen ylläpito Pitämällä hyvää huolta laitteesta takaa laitteen huolettoman toiminnan ja vähentää laitteen vaurioitumisriskiä. Älä altista laitetta kosteudelle tai äärimmäisille lämpötiloille. Älä altista laitetta suoralle auringonvalolle tai voimakkaalle uv-valolle pitkäksi ajaksi. Älä aseta tai tiputa mitään esineitä laitteen päälle. Älä pudota laitetta tai altista sitä iskuille. Älä altista laitetta äkillisille ja suurille lämpötilan muutoksille. Tämä saattaa aiheuttaa kosteuden kerääntymisen laitteen sisälle, mikä voi vahingoittaa laitetta. Anna laitteen kuivua kokonaan mikäli kosteutta tiivistyy laitteen sisälle. Varo ettet istu laitteen päälle jos laite on esim. takataskussa. Näytön pinta naarmuuntuu helposti. Vältä koskettamasta näyttöä terävillä esineillä. Liimattomia yleisiä näytönsuojia, jotka on erityisesti suunniteltu kannettavien laitteiden LCD-paneeleita varten, voidaan käyttää suojelemaan ruutua pieniltä naarmuilta. Älä koskaan puhdista laitetta kun se on päällä. Käytä näytön ja laitteen ulkoiseen puhdistukseen pehmeää, nukkaantumatonta, kosteaa riepua. Älä käytä paperipyyhkeitä näytön puhdistukseen. Älä yritä purkaa, korjata tai tehdä mitään muutoksia laitteeseen. Laitteen purku, muutokset ja korjausyritykset saattavat aiheuttaa laitteen vaurioita ja jopa ruumiinvammoja tai omaisuusvahinkoja. Älä varastoi tai kuljeta tulenarkoja nesteitä, kaasuja tai räjähteitä samassa tilassa laitteen tai sen osien tai lisälaitteiden kanssa. 17

24

25 4 Tietoja säännöksistä HUOMAUTUS: Laitteen ulkopuoliset merkinnät ilmaisevat laitteen noudattamat säännökset. Tarkista laitteen merkinnät ja katso lisätietoja tämän kappaleen vastaavista lausunnoista. Jotkin ilmoitukset ovat tarkoitettu vain tietyille malleille. 4.1 Regulations Statements Class B Regulations USA Federal Communications Commission Radio Frequency Interference Statement NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures: Reorient or relocate the receiving antenna. 19

26 Increase the separation between the equipment and receiver. Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. Consult the dealer or an experienced radio/tv technician for help. Any changes or modifications not expressly approved by the manufacturer could void the user s authority to operate the equipment. Please note: The use of a non-shielded interface cable with this equipment is prohibited. Canada Canadian Department Of Communications Radio Interference Regulations Class B Compliance Notice This Class B digital apparatus meets all requirements of the Canada Interference-Causing equipment regulations. Cet appareil numérique de Classe B respecte toutes les exigences du Règlement Canadien sur le matériel brouileur. European Notice Products with the CE marking comply with Radio & Telecommunication Terminal Equipment Directive (R&TTE) (1999/5/EEC), the Electromagnetic Compatibility Directive (89/336/EEC) and the Low Voltage Directive (73/23/EEC) as amended by Directive 93/68/ECC - issued by the Commission of the European Community. Compliance Standards: with these directives implies conformity to the following European EN : Electronic compatibility and Radio spectrum Matters (ERM), ElectroMagnetic Compatibility (EMC) standard for radio equipment and services; Part 1: Common technical requirements EN : Electronic compatibility and Radio spectrum Matters (ERM), ElectroMagnetic Compatibility (EMC) standard for radio equipment and services; Part 3: Specific conditions for Short-Range Devices (SRD) operating on frequencies between 9 khz and 40 GHz EN55022: Radio disturbance characteristics 20

27 EN55024: Immunity characteristics EN : Limits for harmonic current emissions EN : Limitation of voltage fluctuation and flicker in low-voltage supply system EN60950 / IEC 60950: Product Safety The manufacturer cannot be held responsible for modifications made by the User and the consequences thereof, which may alter the conformity of the product with the CE Marking. 4.2 Turvatoimenpiteet Käytä vain laitteen mukana tulevaa auton virtajohtoa (ATECH, ATPI-68HT0501-NC1.0). Muun auton virtajohdon käyttäminen aiheuttaa virhetoimintoja tai vaaran. Tuotteen mukana on tarkoitus toimittaa virtalähde, jossa on merkintä LPS, Limited Power Source ja + 5 V dc / 1.0 A. Älä viillä, lävistä tai hävitä paristoa tulessa. Paristo saattaa purskahtaa auki tai räjähtää ja vapauttaa vaarallisia kemikaaleja. Tärkeitä ohjeita Huomio: Räjähdysvaara jos akku korvataan vääräntyyppisellä akulla. Hävitä käytetyt akut ohjeiden mukaisesti. Korvaa akku vain samantyyppisellä tai vastaavalla valmistajan hyväksymällä akulla. Akku on kierrätettävä ja hävitettävä oikein. 21
