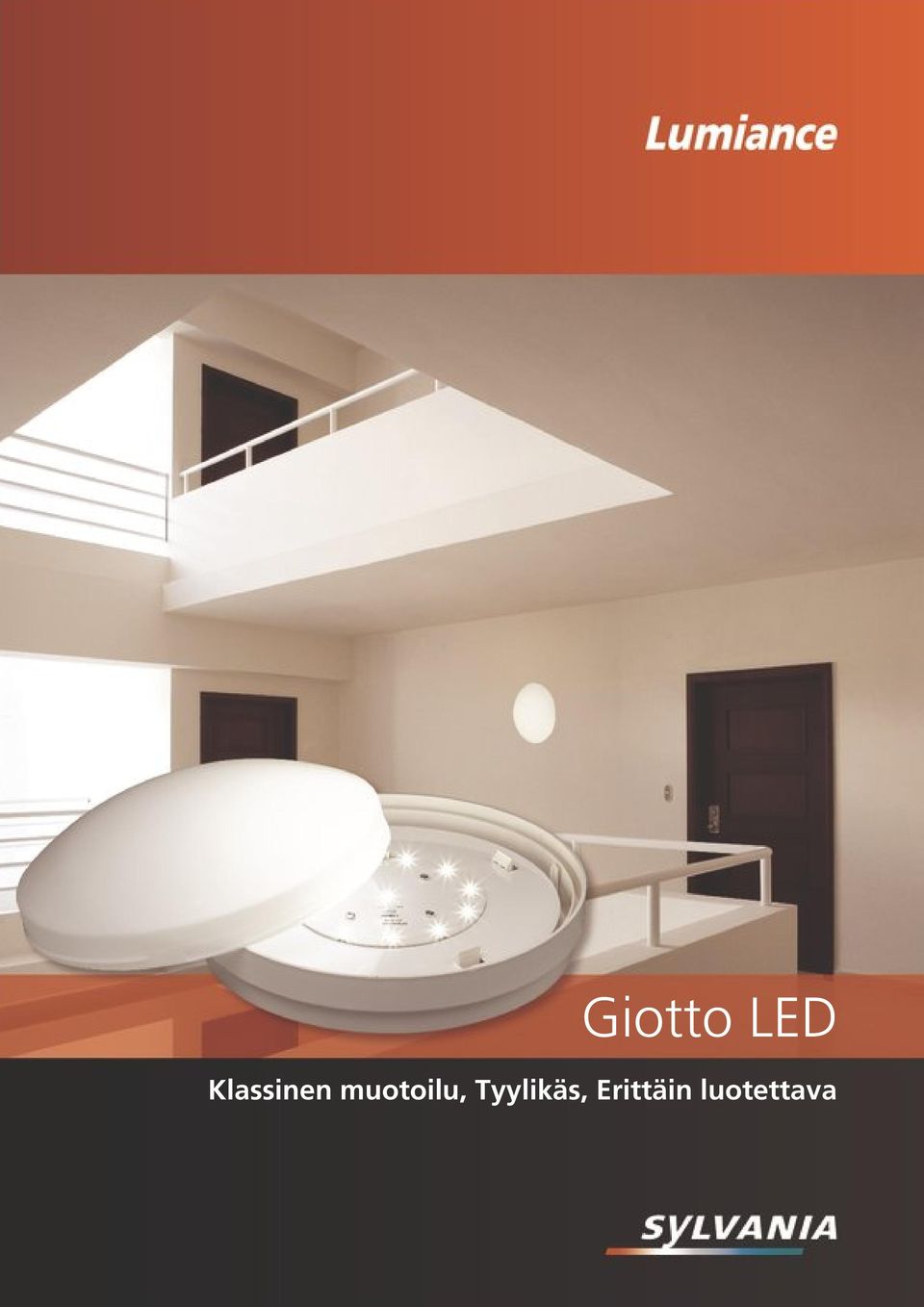

Giotto LED. Klassinen muotoilu, Tyylikäs, Erittäin luotettava

Transkriptio

1 Giotto LED Klassinen muotoilu, Tyylikäs, Erittäin luotettava

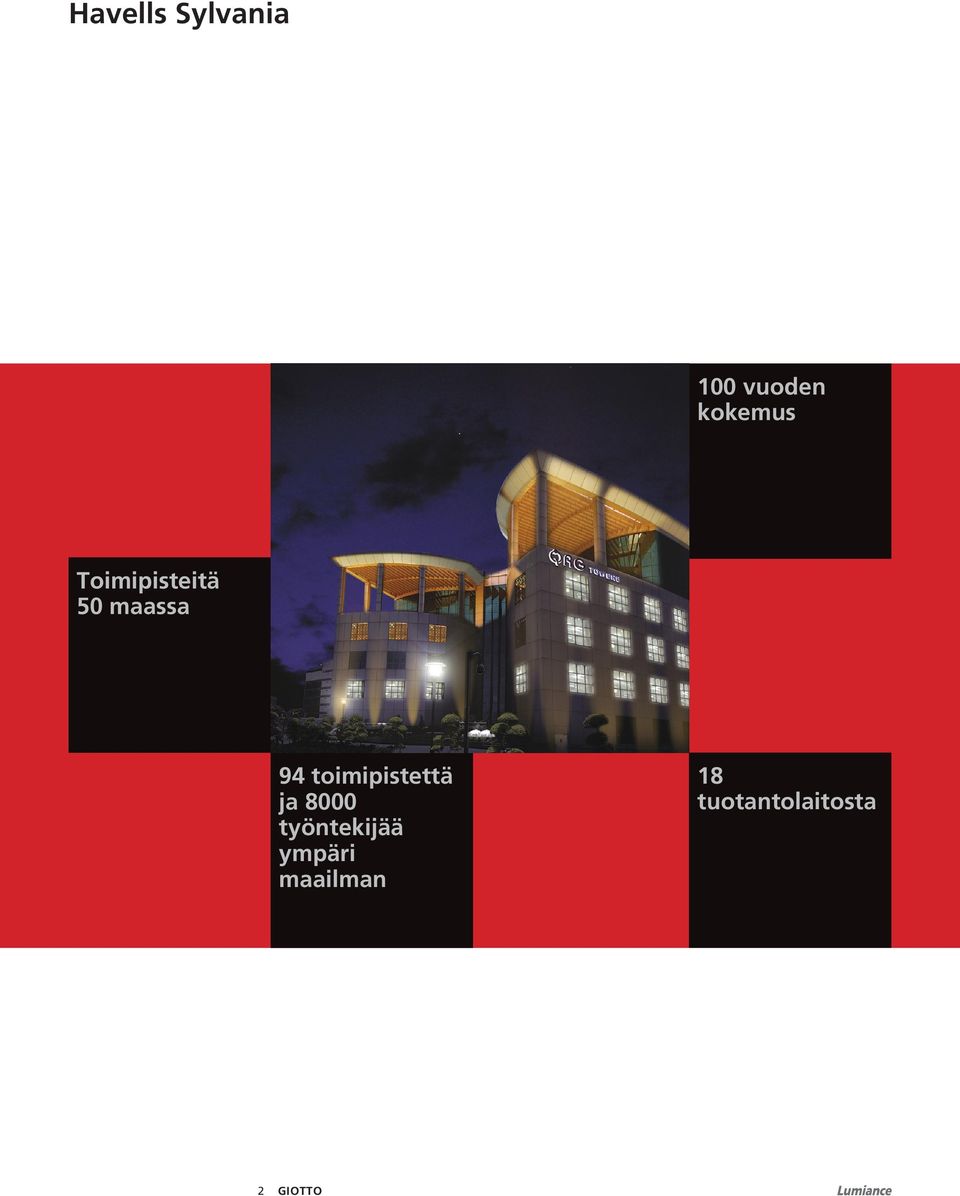

2 Havells Sylvania 100 vuoden kokemus Toimipisteitä 50 maassa 94 toimipistettä ja 8000 työntekijää ympäri maailman 18 tuotantolaitosta 2 GIOTTO

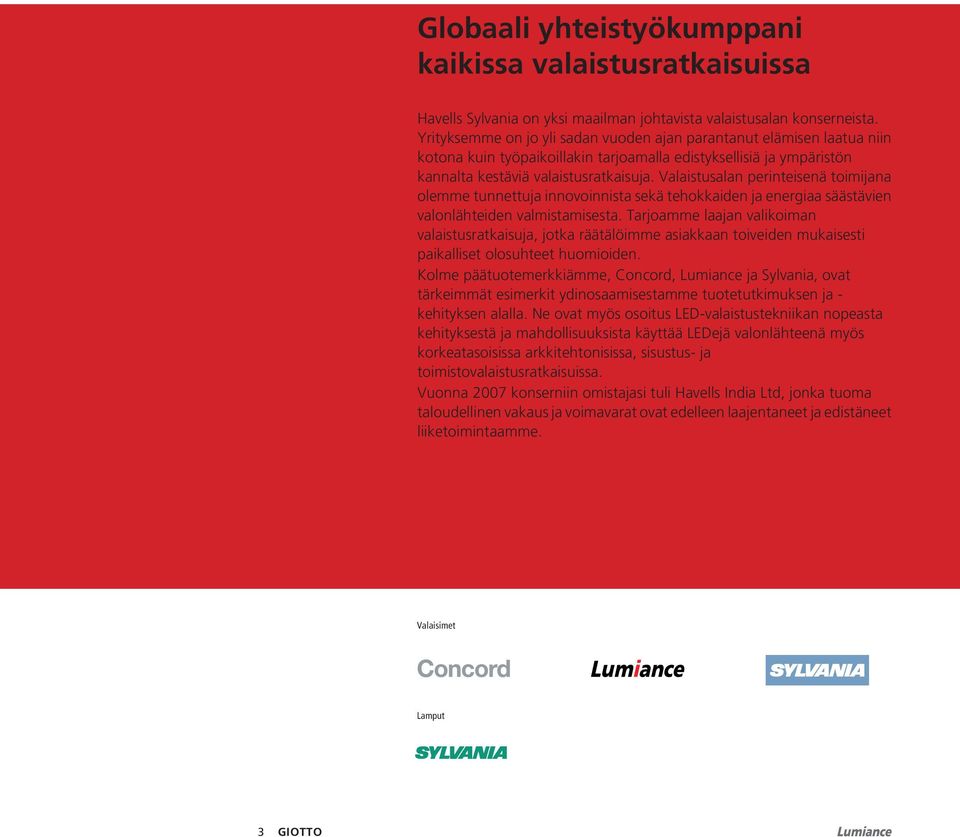

3 Globaali yhteistyökumppani kaikissa valaistusratkaisuissa Havells Sylvania on yksi maailman johtavista valaistusalan konserneista. Yrityksemme on jo yli sadan vuoden ajan parantanut elämisen laatua niin kotona kuin työpaikoillakin tarjoamalla edistyksellisiä ja ympäristön kannalta kestäviä valaistusratkaisuja. Valaistusalan perinteisenä toimijana olemme tunnettuja innovoinnista sekä tehokkaiden ja energiaa säästävien valonlähteiden valmistamisesta. Tarjoamme laajan valikoiman valaistusratkaisuja, jotka räätälöimme asiakkaan toiveiden mukaisesti paikalliset olosuhteet huomioiden. Kolme päätuotemerkkiämme, Concord, Lumiance ja Sylvania, ovat tärkeimmät esimerkit ydinosaamisestamme tuotetutkimuksen ja - kehityksen alalla. Ne ovat myös osoitus LED-valaistustekniikan nopeasta kehityksestä ja mahdollisuuksista käyttää LEDejä valonlähteenä myös korkeatasoisissa arkkitehtonisissa, sisustus- ja toimistovalaistusratkaisuissa. Vuonna 2007 konserniin omistajasi tuli Havells India Ltd, jonka tuoma taloudellinen vakaus ja voimavarat ovat edelleen laajentaneet ja edistäneet liiketoimintaamme. Valaisimet Lamput 3 GIOTTO

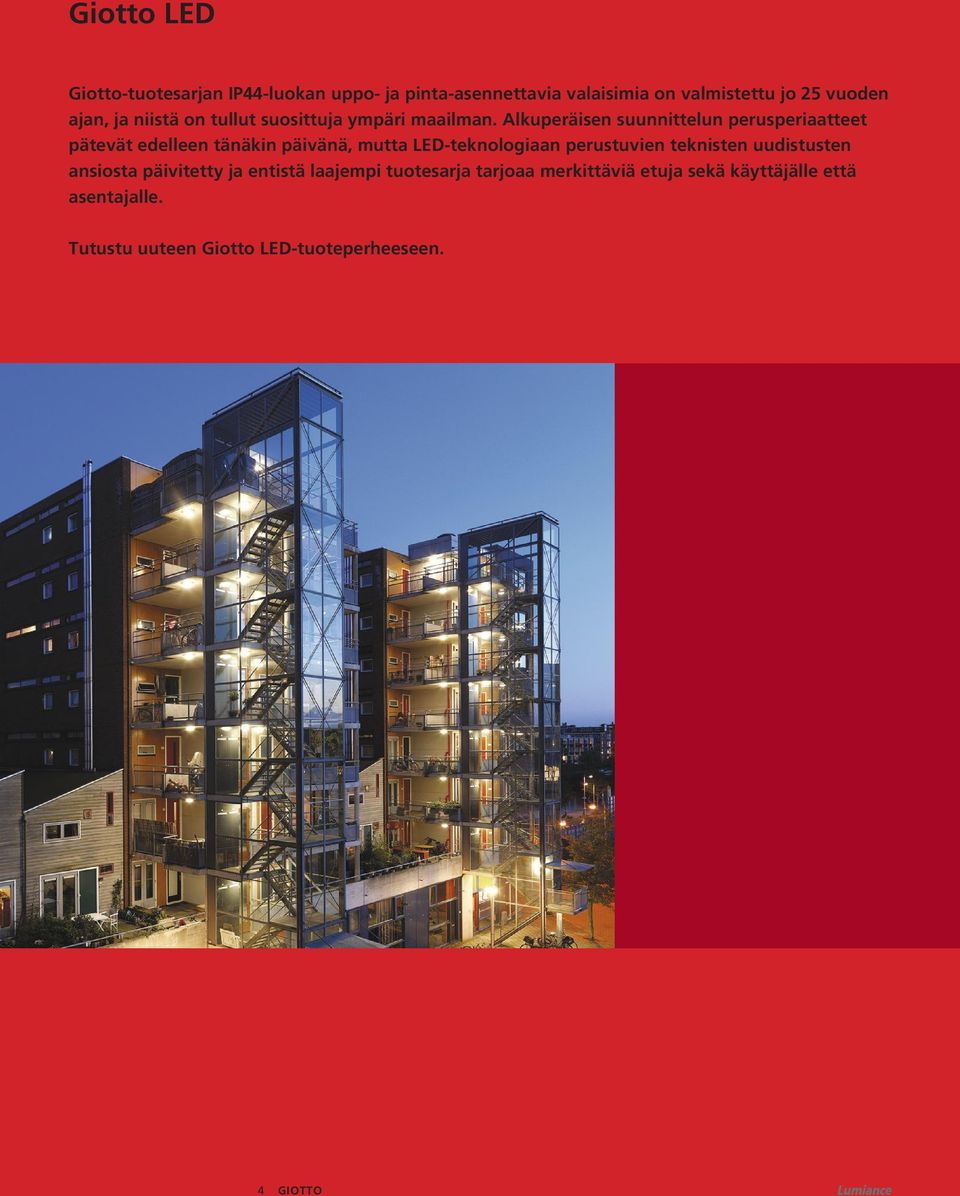

4 Giotto LED Giotto-tuotesarjan IP44-luokan uppo- ja pinta-asennettavia valaisimia on valmistettu jo 25 vuoden ajan, ja niistä on tullut suosittuja ympäri maailman. Alkuperäisen suunnittelun perusperiaatteet pätevät edelleen tänäkin päivänä, mutta LED-teknologiaan perustuvien teknisten uudistusten ansiosta päivitetty ja entistä laajempi tuotesarja tarjoaa merkittäviä etuja sekä käyttäjälle että asentajalle. Tutustu uuteen Giotto LED-tuoteperheeseen. 4 GIOTTO

5 5 GIOTTO

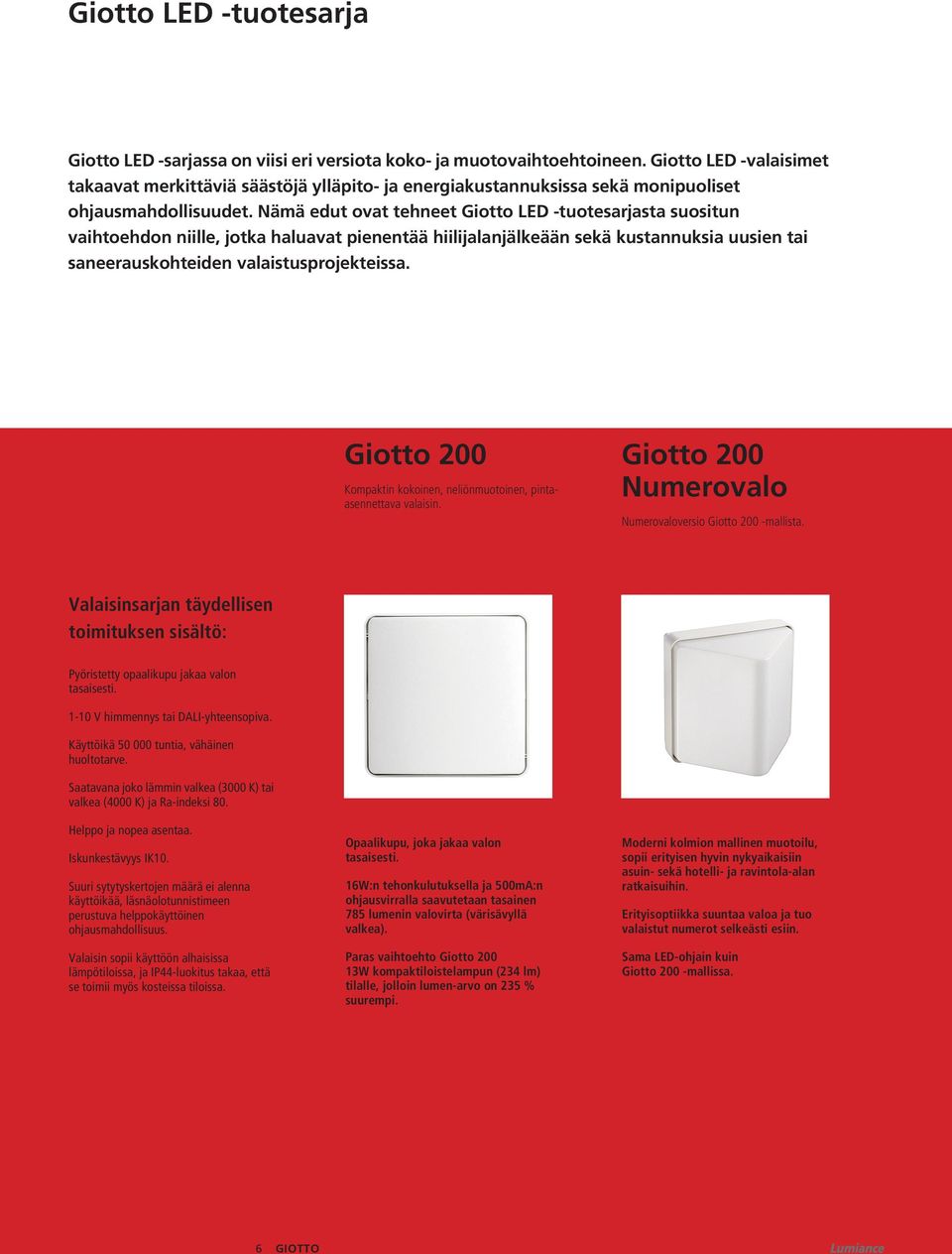

6 Giotto LED -tuotesarja Giotto LED -sarjassa on viisi eri versiota koko- ja muotovaihtoehtoineen. Giotto LED -valaisimet takaavat merkittäviä säästöjä ylläpito- ja energiakustannuksissa sekä monipuoliset ohjausmahdollisuudet. Nämä edut ovat tehneet Giotto LED -tuotesarjasta suositun vaihtoehdon niille, jotka haluavat pienentää hiilijalanjälkeään sekä kustannuksia uusien tai saneerauskohteiden valaistusprojekteissa. Giotto 200 Kompaktin kokoinen, neliönmuotoinen, pintaasennettava valaisin. Giotto 200 Numerovalo Numerovaloversio Giotto 200 -mallista. Valaisinsarjan täydellisen toimituksen sisältö: Pyöristetty opaalikupu jakaa valon tasaisesti V himmennys tai DALI-yhteensopiva. Käyttöikä tuntia, vähäinen huoltotarve. Saatavana joko lämmin valkea (3000 K) tai valkea (4000 K) ja Ra-indeksi 80. Helppo ja nopea asentaa. Iskunkestävyys IK10. Suuri sytytyskertojen määrä ei alenna käyttöikää, läsnäolotunnistimeen perustuva helppokäyttöinen ohjausmahdollisuus. Valaisin sopii käyttöön alhaisissa lämpötiloissa, ja IP44-luokitus takaa, että se toimii myös kosteissa tiloissa. Opaalikupu, joka jakaa valon tasaisesti. 16W:n tehonkulutuksella ja 500mA:n ohjausvirralla saavutetaan tasainen 785 lumenin valovirta (värisävyllä valkea). Paras vaihtoehto Giotto W kompaktiloistelampun (234 lm) tilalle, jolloin lumen-arvo on 235 % suurempi. Moderni kolmion mallinen muotoilu, sopii erityisen hyvin nykyaikaisiin asuin- sekä hotelli- ja ravintola-alan ratkaisuihin. Erityisoptiikka suuntaa valoa ja tuo valaistut numerot selkeästi esiin. Sama LED-ohjain kuin Giotto 200 -mallissa. 6 GIOTTO

7 Giotto 235 Pinta- ja uppoasennettavat mallit. Giotto 305 Pinta- tai uppoasennettavat mallit. Saatavana myös tunnistin- ja turvavalaisinmallit. Giotto 335 Pinta- tai uppoasennettavat mallit. Saatavana myös turvavaloyksiköllä ja mikroaaltotekniikkaan perustuvalla läsnäolotunnistuksella. 16W:n tehonkulutuksella ja 500mA:n ohjausvirralla saavutetaan tasainen 681 lumenin valovirta (värisävyllä valkea). Pintamalliin on saatavana kaksi erilaista koristerengasta. Energiansäästö noin 21 % verrattuna vakiotyyppiseen 2 x 9W:n kompaktiloistelamppuversioon. 22W:n tehonkulutuksella ja 500mA:n ohjausvirralla saavutetaan tasainen 1003 lumenin valovirta (värisävyllä valkea). Energiansäästö noin 30 % verrattuna vakiotyyppiseen 28W kompaktiloistelamppuversioon. Saatavana uppoasennusmalli, jossa on erillinen 3 tunnin turvavaloyksikkö. Mikroaaltotekniikkaan (päälle-/ poiskytkettävä) perustuva läsnäolotunnistus, valaistusvoimakkuuden tason asetus ja ajastustoiminnot. 25W:n tehonkulutuksella ja 3 x 400mA:n ohjausvirralla saavutetaan tasainen 1200 lumenin valovirta (värisävyllä valkea). Energiansäästö 40 % verrattuna vastaavaan 2 x 18W kompaktiloistelamppuversioon. 32 % tehokkaampi kuin vakiotyyppinen 38W kompaktiloistelamppuversio. Uppo- ja pinta-asennettavat mallit, joissa sisäänrakennettu 3 tunnin turvavalyksikkö. Mikroaaltotekniikkaan (päälle-/ poiskytkettävä) perustuva läsnäolotunnistus, valaistusvoimakkuuden tason asetus ja ajastustoiminnot. 7 GIOTTO

8 Giotto Giotto 200 Numerovalo 16W:n tehonkulutus 500 ma:n ohjausvirralla: entistä pienemmät käyttökustannukset Jopa 785 lumenin valontuotto (värisävyllä 4000K) tuo turvallisuudentunnetta julkisiin tiloihin Käyttöikä tuntia, vähäinen huollontarve Kompakti ja luja rakenne Valaisin sopii käyttöön alhaisissa lämpötiloissa, ja sillä on IP44-luokitus Iskunkestävyys IK10 Pinta-asennus Molemmat mallit sopivat erinomaisesti numerovaloiksi 8 GIOTTO

9 HAUSSA GIOTTO 200 LED 16W Kuvaus Valovirta Koodi Snro Giotto 200 LED pinta 4000K 684lm Giotto 200 LED pinta 3000K 599lm Giotto 200 LED pinta 4000K numerovalo 684lm Giotto 200 LED pinta 3000K numerovalo 599lm Giotto 200 LED pinta 4000K DALI 684lm Giotto 200 LED pinta 3000K DALI 599lm Giotto 200 LED pinta 4000K DALI numerovalo 684lm Giotto 200 LED pinta 3000K DALI numerovalo 599lm Giotto 200 GIOTTO 200 SUR NW 01 GIOTTO LED 200 NW GIOTTO 200 SUR NW 01 GIOTTO LED 200 NW cd/klm 180º cd/klm 180º º 0º 30º DLOR = 0.94 ULOR = 0.06 DFF = º 0º 30º DLOR = 0.94 ULOR = 0.06 DFF = 0.94 Giotto numerovalo Giotto 200 Giotto 200 Numerovalo 9 GIOTTO

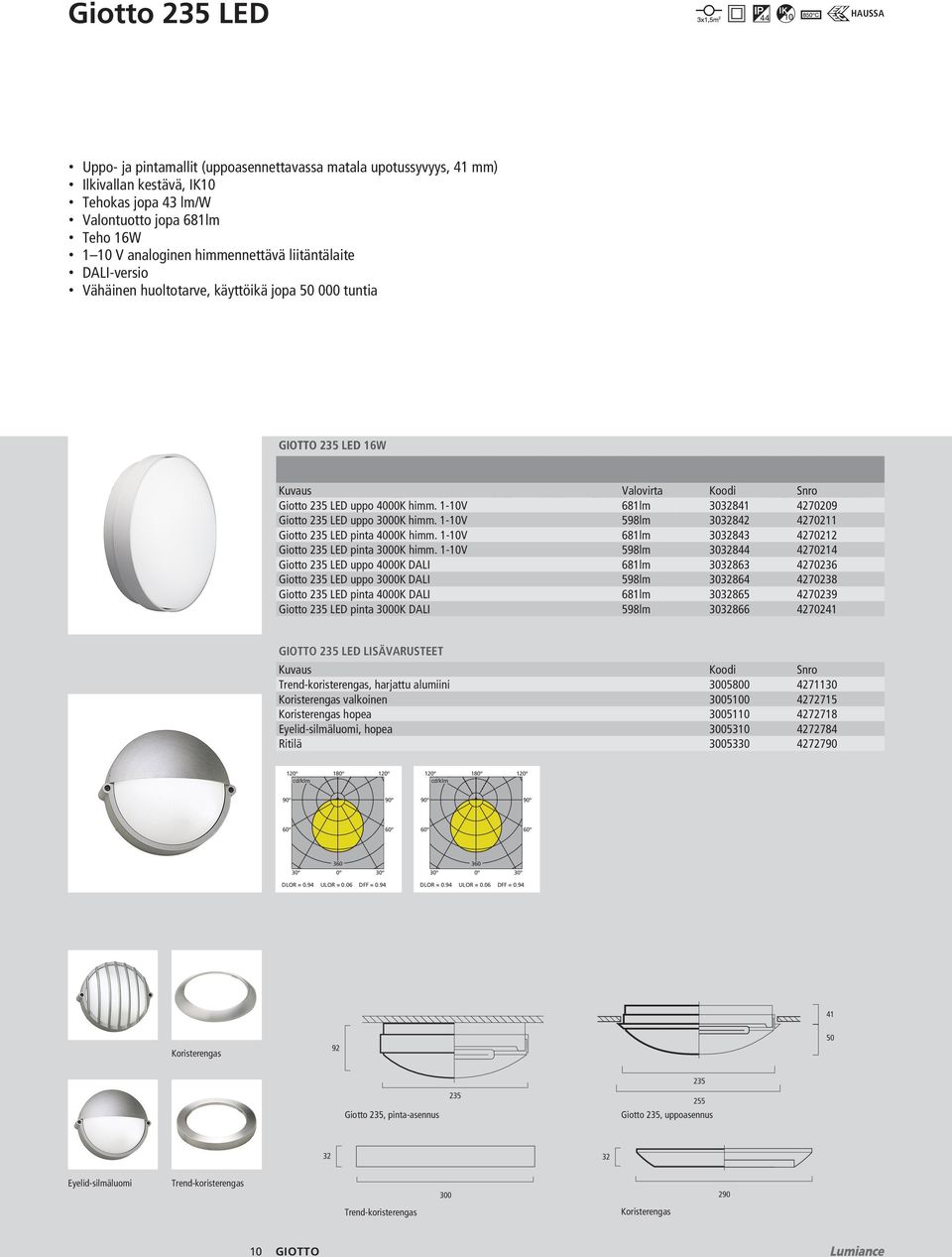

10 Giotto 235 LED HAUSSA Uppo- ja pintamallit (uppoasennettavassa matala upotussyvyys, 41 mm) Ilkivallan kestävä, IK10 Tehokas jopa 43 lm/w Valontuotto jopa 681lm Teho 16W 1 10 V analoginen himmennettävä liitäntälaite DALI-versio Vähäinen huoltotarve, käyttöikä jopa tuntia GIOTTO 235 LED 16W Kuvaus EB DB DALI MW E3 sisäänrakennettu Valovirta E3 DB Koodi E3R DALI E3R Snro DALI MW Giotto 235 LED uppo 4000K himm. 1-10V Giotto 235 LED uppo 3000K himm. 1-10V 681lmkaukoyh- 598lmteys Giotto235 uppo LED pinta 4000K 4000K - himm V lm Giotto235 uppo LED pinta 3000K 3000K - himm V lm Giotto235 pinta LED uppo 4000K 4000K - DALI lm Giotto235 pinta LED uppo 3000K 3000K - DALI lm Giotto 235 LED pinta 4000K DALI 681lm Giotto 235 LED pinta 3000K DALI 598lm GIOTTO 235 LED LISÄVARUSTEET Kuvaus Koodi Snro Trend-koristerengas, harjattu alumiini Koristerengas valkoinen Koristerengas hopea GIOTTO 235 SUR NW DB Eyelid-silmäluomi, hopea GIOTTO 235 SUR NW DB Ritilä GIOTTO 235 LED NW GIOTTO 235 LED NW cd/klm 180º cd/klm 180º º 0º 30º DLOR = 0.94 ULOR = 0.06 DFF = º 0º 30º DLOR = 0.94 ULOR = 0.06 DFF = Koristerengas Giotto 235, pinta-asennus Giotto 235, uppoasennus Eyelid-silmäluomi Trend-koristerengas Trend-koristerengas Koristerengas 10 GIOTTO

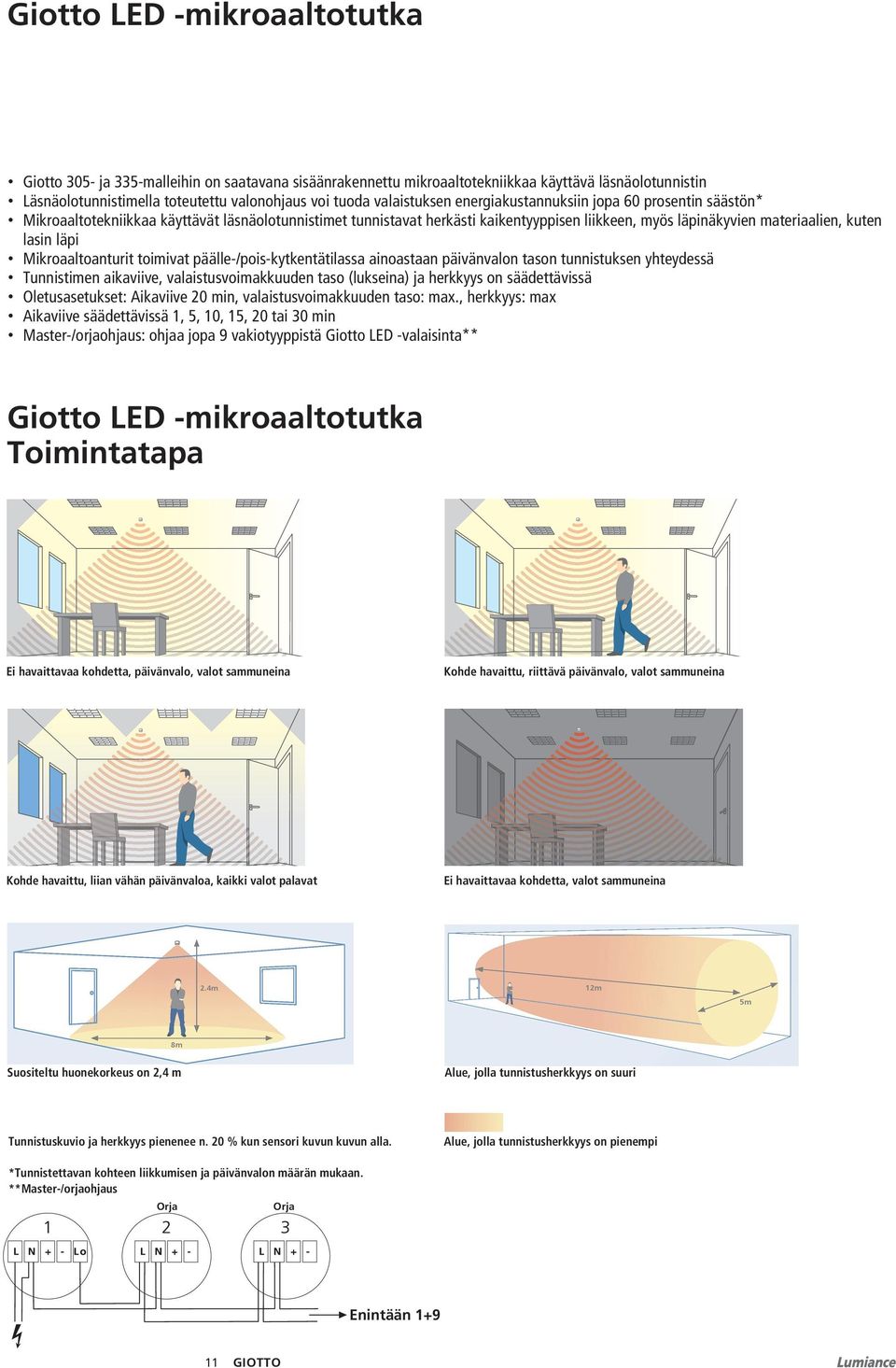

11 Giotto LED -mikroaaltotutka Giotto 305- ja 335-malleihin on saatavana sisäänrakennettu mikroaaltotekniikkaa käyttävä läsnäolotunnistin Läsnäolotunnistimella toteutettu valonohjaus voi tuoda valaistuksen energiakustannuksiin jopa 60 prosentin säästön* Mikroaaltotekniikkaa käyttävät läsnäolotunnistimet tunnistavat herkästi kaikentyyppisen liikkeen, myös läpinäkyvien materiaalien, kuten lasin läpi Mikroaaltoanturit toimivat päälle-/pois-kytkentätilassa ainoastaan päivänvalon tason tunnistuksen yhteydessä Tunnistimen aikaviive, valaistusvoimakkuuden taso (lukseina) ja herkkyys on säädettävissä Oletusasetukset: Aikaviive 20 min, valaistusvoimakkuuden taso: max., herkkyys: max Aikaviive säädettävissä 1, 5, 10, 15, 20 tai 30 min Master-/orjaohjaus: ohjaa jopa 9 vakiotyyppistä Giotto LED -valaisinta** Giotto LED -mikroaaltotutka Toimintatapa Ei havaittavaa kohdetta, päivänvalo, valot sammuneina Kohde havaittu, riittävä päivänvalo, valot sammuneina Kohde havaittu, liian vähän päivänvaloa, kaikki valot palavat Ei havaittavaa kohdetta, valot sammuneina Suositeltu huonekorkeus on 2,4 m Alue, jolla tunnistusherkkyys on suuri Tunnistuskuvio ja herkkyys pienenee n. 20 % kun sensori kuvun kuvun alla. Alue, jolla tunnistusherkkyys on pienempi *Tunnistettavan kohteen liikkumisen ja päivänvalon määrän mukaan. **Master-/orjaohjaus Orja Orja Enintään GIOTTO

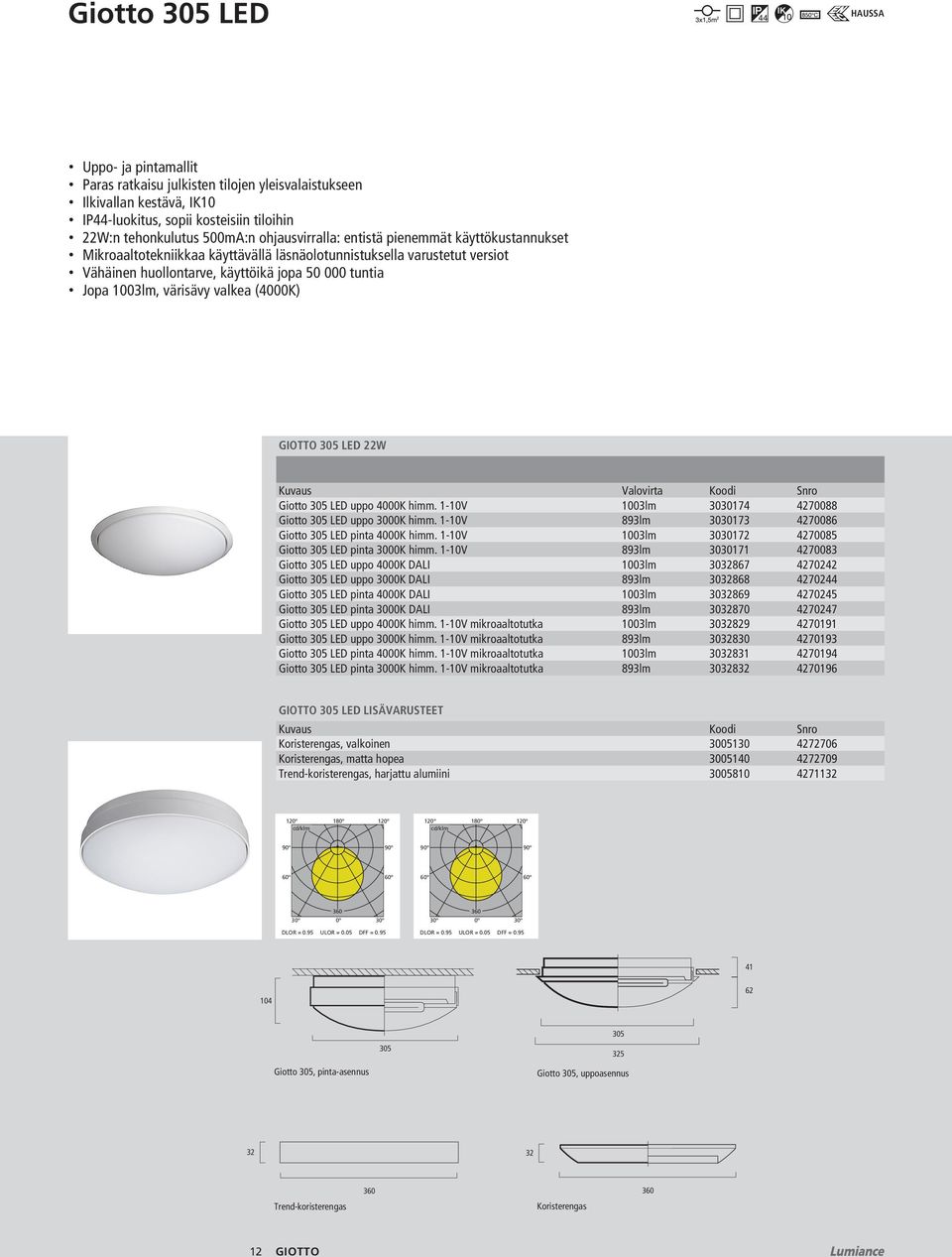

12 Giotto 305 LED HAUSSA Uppo- ja pintamallit Paras ratkaisu julkisten tilojen yleisvalaistukseen Ilkivallan kestävä, IK10 IP44-luokitus, sopii kosteisiin tiloihin 22W:n tehonkulutus 500mA:n ohjausvirralla: entistä pienemmät käyttökustannukset Mikroaaltotekniikkaa käyttävällä läsnäolotunnistuksella varustetut versiot Vähäinen huollontarve, käyttöikä jopa tuntia Jopa 1003lm, värisävy valkea (4000K) GIOTTO 305 LED 22W Kuvaus Valovirta Koodi Snro Giotto 305 LED uppo 4000K himm. 1-10V 1003lm Giotto 305 LED uppo 3000K himm. 1-10V 893lm Giotto 305 LED pinta 4000K himm. 1-10V 1003lm Giotto 305 LED pinta 3000K himm. 1-10V 893lm Giotto 305 LED uppo 4000K DALI 1003lm Giotto 305 LED uppo 3000K DALI 893lm Giotto 305 LED pinta 4000K DALI 1003lm Giotto 305 LED pinta 3000K DALI 893lm Giotto 305 LED uppo 4000K himm. 1-10V mikroaaltotutka 1003lm Giotto 305 LED uppo 3000K himm. 1-10V mikroaaltotutka 893lm Giotto 305 LED pinta 4000K himm. 1-10V mikroaaltotutka 1003lm Giotto 305 LED pinta 3000K himm. 1-10V mikroaaltotutka 893lm GIOTTO 305 LED LISÄVARUSTEET Kuvaus Koodi Snro Koristerengas, valkoinen Koristerengas, matta hopea Trend-koristerengas, GIOTTO 335 SUR harjattu WW alumiini GIOTTO 335 SUR WW GIOTTO LED 335 WW GIOTTO LED 335 WW cd/klm 180º cd/klm 180º º 0º 30º DLOR = 0.95 ULOR = 0.05 DFF = º 0º 30º DLOR = 0.95 ULOR = 0.05 DFF = Giotto 305, pinta-asennus Giotto 305, uppoasennus Trend-koristerengas Koristerengas 12 GIOTTO

13 Giotto 335 LED Uppo- ja pintamallit Paras ratkaisu julkisten tilojen yleisvalaistukseen Ilkivallan kestävä, IK10 25W:n tehonkulutus 3 x 400mA:n ohjausvirralla: entistä pienemmät käyttökustannukset Mikroaaltotekniikkaa käyttävällä läsnäolotunnistuksella varustetut versiot 3 tunnin sisäänrakennetulla akustolla ja varavaloyksiköllä varustetut turvavalaisinversiot Vähäinen huollontarve, käyttöikä jopa tuntia Jopa 1200lm, värisävy valkea (4000K) Turvavaloversioiden teho 23W (akkukäytössä 1W) GIOTTO 335 LED 25W Kuvaus Valovirta Koodi Snro Giotto 335 LED uppo 4000K himm. 1-10V 1195lm Giotto 335 LED uppo 3000K himm. 1-10V 1027lm Giotto 335 LED pinta 4000K himm. 1-10V 1195lm Giotto 335 LED pinta 3000K himm. 1-10V 1027lm Giotto 335 LED uppo 4000K DALI 1195lm Giotto 335 LED uppo 3000K DALI 1027lm Giotto 335 LED pinta 4000K DALI 1195lm Giotto 335 LED pinta 3000K DALI 1027lm Giotto 335 LED uppo 4000K mikroaaltotutka 1195lm Giotto 335 LED uppo 3000K mikroaaltotutka 1027lm Giotto 335 LED pinta 4000K mikroaaltotutka 1195lm Giotto 335 LED pinta 3000K mikroaaltotutka 1027lm Giotto 335 LED uppo 4000K 3h sisäänrakennettu turvavalo 1095lm Giotto 335 LED uppo 3000K 3h sisäänrakennettu turvavalo 944lm Giotto 335 LED pinta 4000K 3h sisäänrakennettu turvavalo 1095lm Giotto 335 LED pinta 3000K 3h sisäänrakennettu turvavalo 944lm GIOTTO 335 SUR WW GIOTTO 335 SUR WW GIOTTO LED 335 WW GIOTTO LED 335 WW GIOTTO 335 LED LISÄVARUSTEET Kuvaus Koodi Snro 335 koristerengas, valkoinen koristerengas, matta hopea Trend-koristerengas, harjattu alumiini cd/klm 180º cd/klm 180º º 0º 30º DLOR = 0.95 ULOR = 0.05 DFF = º 0º 30º DLOR = 0.95 ULOR = 0.05 DFF = Trend-koristerengas Giotto 335, uppoasennus Giotto 335, pinta-asennus 387 Minimiupotusmitat: Koristerengas mm 13 GIOTTO

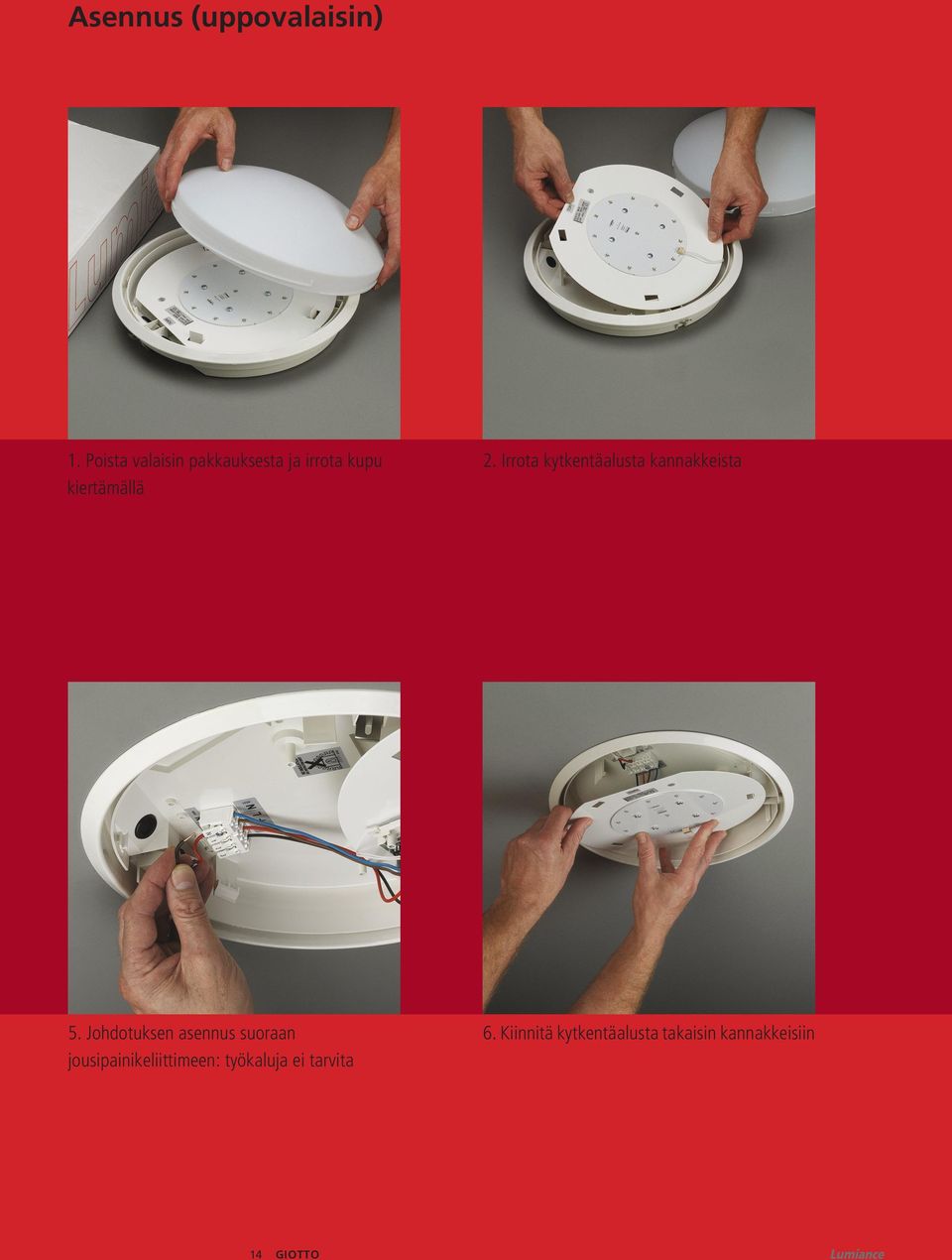

14 Asennus (uppovalaisin) 1. Poista valaisin pakkauksesta ja irrota kupu kiertämällä 2. Irrota kytkentäalusta kannakkeista 5. Johdotuksen asennus suoraan jousipainikeliittimeen: työkaluja ei tarvita 6. Kiinnitä kytkentäalusta takaisin kannakkeisiin 14 GIOTTO

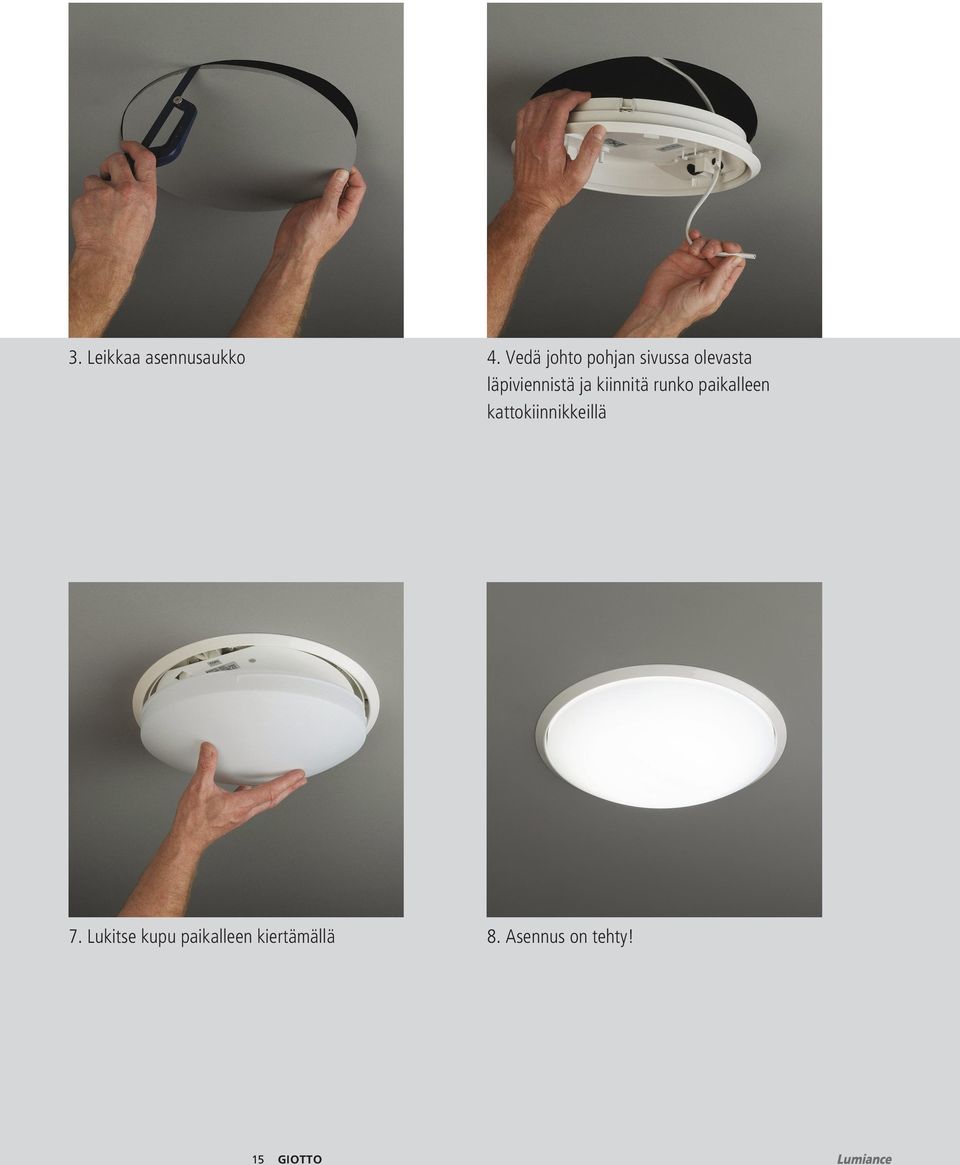

15 3. Leikkaa asennusaukko 4. Vedä johto pohjan sivussa olevasta läpiviennistä ja kiinnitä runko paikalleen kattokiinnikkeillä 7. Lukitse kupu paikalleen kiertämällä 8. Asennus on tehty! 15 GIOTTO
