1 DNA:n infotilaisuus HDTVverkosta HÄMEENLINNA, Aulanko

2 DNA DVB-T2 verkko ja TVpalvelut yleisesti Juhani Simpanen Juhani Simpanen Kehityspäällikkö DNA Oy GSM

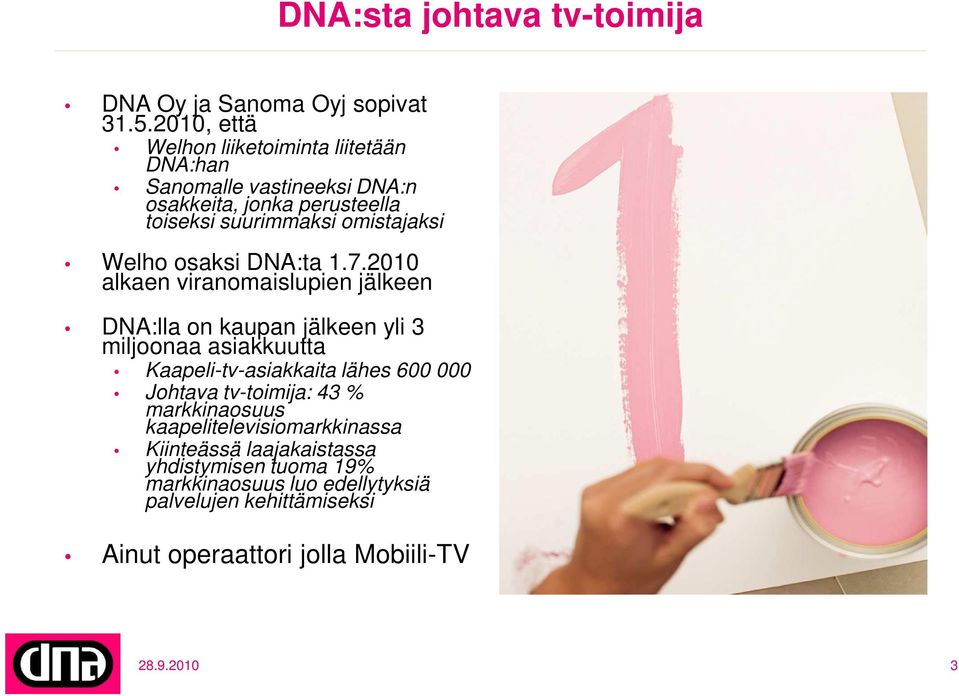

3 DNA:sta johtava tv-toimija DNA Oy ja Sanoma Oyj sopivat , että Welhon liiketoiminta liitetään DNA:han Sanomalle vastineeksi DNA:n osakkeita, jonka perusteella toiseksi suurimmaksi omistajaksi Welho osaksi DNA:ta alkaen viranomaislupien jälkeen DNA:lla on kaupan jälkeen yli 3 miljoonaa asiakkuutta Kaapeli-tv-asiakkaita lähes Johtava tv-toimija: 43 % markkinaosuus kaapelitelevisiomarkkinassa Kiinteässä laajakaistassa yhdistymisen tuoma 19% markkinaosuus luo edellytyksiä palvelujen kehittämiseksi Ainut operaattori jolla Mobiili-TV 3

4 DVB-T/T2 liiketoiminta yleisesti Asiakkaat Tuotteet Palveluliiketoiminta (PLUSTV, DNA, TDF E) Sopimukset Ohjelmistoluvan haltijat (YLE, Turner, MTVn, BBC World News Ltd, BBC Worldwide Ltd, Discovery Communications Europe Limited, Eurosport S.A., Family Channel Oy, MTV Oy, Nonstop Television AB, Sanoma Television Oy, Travel Channel International, jne. Sopimukset Tuotteet Verkkoliiketoiminta A, B, C, D, E, F, HD1, HD2 ja HD3 MUX:t (Digita, DNA, Anvia) Sopimukset Urakoitsijat, laitetoimittajat 4

5 Kanavat antenniverkossa, nyt A UHF DVB-T B UHF DVB-T C UHF DVB-T E UHF DVB-T YLE TV1 YLE TV2 YLE Teem a YLE FST5 3 radiokanava a MTV3 Nelonen Sub Jim MTV3 MAX Nelonen Sport Liv The Voice/ TV Viisi SuomiTV Klubi.tv Discovery Channel Iskelmä/ Harju & Pöntinen Eurosport Canal+ First MTV3 Fakta SVT World Sub Juniori Canal+ Hits Music Television MTV Sub Leffa Canal+ Sport 1 Nickelodeon Canal+ Sport 2 KinoTV Disney Channel Nelonen Sport Pro URHOtv DIGI- VIIHDE D UHF DVB-H MOBIILI-TV YLE TV1 YLE TV2 MTV3 Sub The Voice Maksuttomat Maksulliset 5

6 Toimiluvan muutokset DNA, Anvia (HD1, HD2, HD3) DNA ja Anvia hakivat verkkotoimilupiinsa muutoksia keväällä 2010 Valtioneuvosto myönsi muutokset DNA:n ja Anvian toimilupiin DNA Oy saa lähettää teräväpiirtolähetysten lisäksi normaalilähetyksiä valtakunnallisissa kanavanipuissa HD1 ja HD2. Vastaava lupa myönnetään Anvia Oyj:lle Etelä-Suomessa näkyvään kanavanippuun HD3. Aikaisemmin kanavaniput oli toimiluvissa osoitettu ainoastaan teräväpiirtolähetyksiin. Tällä hetkellä DNA on ilmoittanut, että se ottaa 4kpl HD-kanavia yhteen MUX:iin. Oletus on, että yksi HD-kanava vie tilaa noin 7-8Mbit/sek Verkkoon ei mahtuisi enää ylimääräistä HD-kanvaa, SD-kanavia verkkoon saattaa mahtua lisää Anvia on ilmoittanut, että sen F-MUX:iin mahtuu 5kpl HD-kanavia (6,3Mbit/sek) ja 4kpl SD-kanavia (1,5Mbit/sek) 6

7 Miten kanava pääsee antenniverkkoon? Verkkotoimiluvan haltija ilmoittaa ministeriölle kanavanipun kapasiteetin Vaihtelee riippuen verkkotopologiasta sekä käytettävästä taajuudesta (UHF, VHF) 4-5kpl HD-kanavia (6-8Mb/sek) 23-30kpl SD-kanavia (1,5-2Mb/sek) Ministeriö laittaa ohjelmistoluvat hakuun Prosessi kestää noin 1-2kk Kanavayhtiöt tekevät hakemukset ohjelmistoluvista Prosessin kesto 3kk 6kk Valtioneuvosto päättää ohjelmistolupien saajat Ohjelmistoluvissa yleisesti 6kk määräaika, jolloin kanavan pitää olla verkossa Ohjelmistoluvan haltijat tekevät sopimukset verkkotoimiluvan haltijan kanssa 7

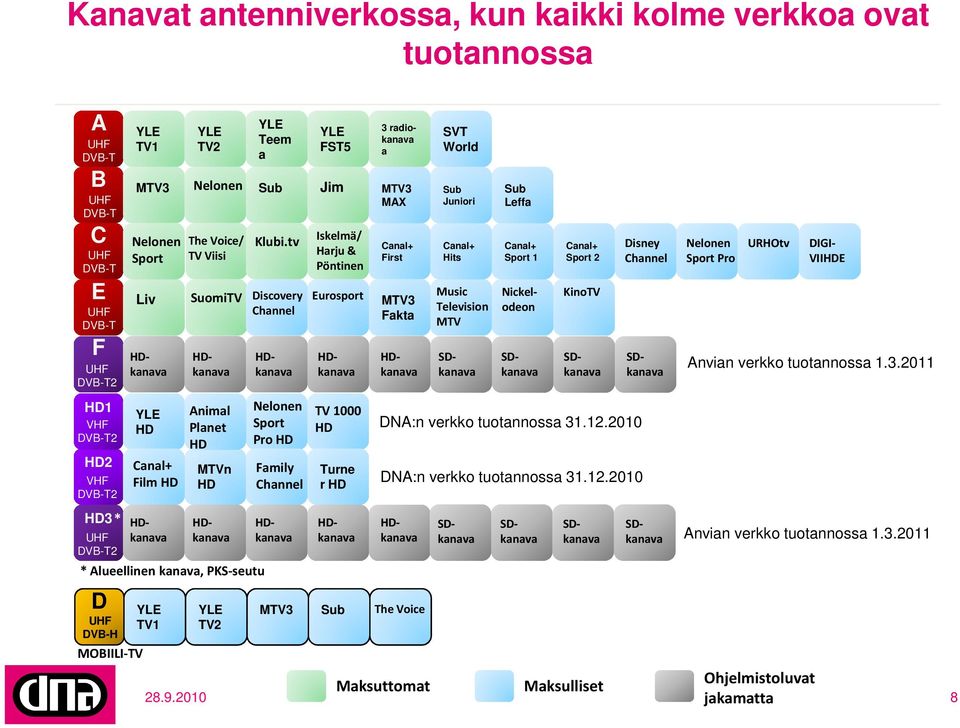

8 Kanavat antenniverkossa, kun kaikki kolme verkkoa ovat tuotannossa A UHF DVB-T B UHF DVB-T C UHF DVB-T E UHF DVB-T F UHF DVB-T2 HD1 VHF DVB-T2 HD2 VHF DVB-T2 HD3* UHF DVB-T2 D UHF DVB-H YLE TV1 YLE TV2 YLE Teem a YLE FST5 3 radiokanava a MTV3 Nelonen Sub Jim MTV3 MAX Nelonen Sport Liv The Voice/ TV Viisi SuomiTV Klubi.tv Discovery Channel Iskelmä/ Harju & Pöntinen Eurosport Canal+ First MTV3 Fakta SVT World Sub Juniori Canal+ Hits Music Television MTV Sub Leffa Canal+ Sport 1 Nickelodeon Canal+ Sport 2 KinoTV Disney Channel YLE HD Canal+ Film HD * Alueellinen kanava, PKS-seutu MOBIILI-TV YLE TV1 Animal Planet HD MTVn HD YLE TV2 Nelonen Sport Pro HD Family Channel MTV3 TV 1000 HD Turne r HD Sub DNA:n verkko tuotannossa DNA:n verkko tuotannossa HD- HD- HD- HD- HD- SD- SD- SD- SDkanavkanavkanavkanavkanavkanavkanavkanavkanava HDkanava HDkanava HDkanava HDkanava HDkanava The Voice Maksuttomat Maksulliset SDkanava SDkanava SDkanava SDkanava Nelonen Sport Pro URHOtv DIGI- VIIHDE Anvian verkko tuotannossa Anvian verkko tuotannossa Ohjelmistoluvat jakamatta 8

9 Teräväpiirto vs. perinteinen televisio Teräväpiirtotelevisio on (HDTV, High Definition Television) digitaalitelevision kehitys kohti tarkempaa televisiokuvaa Perinteiseen verrattuna HDTV-kuva muodostuu useammasta kuvapisteestä, mikä parantaa merkittävästi kuvan erottelukykyä ja sitä kautta lisää katselunautintoa HDTV-standardia vastaavat kuvakoot. Alue, joka vastaa nykyistä televisiokuvaa 1440 x 1080 (ns. Full HD) 9

10 HD-kanavat kaapelissa ja antennissa Kaapelitelevisio 20 kanavaa Antenni-televisio 8 kanavaa YLEHD Turner HD HD + Anvian verkkoon tulossa 5kpl HD-kanavia syksyllä

11 DNA HDTV-verkko (suunnitelma) Juhani Simpanen Kehityspäällikkö DNA Oy GSM

12 Verkon rakentamisaikataulu karkeasti 2010 vuoden loppuun mennessä Q mennessä Väestöpeitto +50%, noin 664t antennitaloutta Väestöpeitto ~70 % noin 886t antennitaloutta 12

13 Aikataulu yleisesti DVB-T2 signaali on ensimmäisissä lähettimissä lokakuun loppupuolella Helsinki, Lahti, Espoo Päävahvistin valmiina marraskuussa 2010 vuoden loppuun mennessä DNA rakentaa verkon ensimmäisen vaiheen valmiiksi Tavoitellaan yli 50% väestöpeittoa Verkko tullaan käynnistämään lopullisessa muodossaan joulukuun aikana Toimiluvan mukainen liikkeellelähtö oltava mennessä Kaupallinen DNA antenniverkon HD-palveluiden liikkeellelähtö tapahtuu 2011 vuoden alkupuolella 13

14 Suunnitelma tuotteistuksesta DNA:n tulee tekemään 2-3kpl HD-paketteja Katselukorttituote, sisältää mm YLE HD HDTV-kanavapaketti 3-5 kanavaa Canal+ tuotepaketti Canal+ HD sekä mahdollisesti muita kanavia Lopullinen tuotteistus kerrotaan myöhemmin 14

15 DVB-T2 päätelaitteet, tilannekatsaus Tarvitaan uuden DVB-T2 standardin mukaiset päätelaitteet Ominaisuudet Nordic spesifikaation mukainen DVB-T2- vastaanotto MPEG4-pakkaus Antenna Ready -leimaus Conax Shipset Pairing tuki CI+ tuki DVB-T2-virittimet tulossa nopeasti uusiin päätelaitteisiin Sony esitteli oman DVB-T2-piirinsä tammikuussa 2010 SONY julkisti omat DVB-T2 virittimet sisältävät Bravia-malliston syyskuussa 2010, myynnissä mm. Prismat, Sony Center -ketju Kaon julkisti ensimmäisten joukossa Conax salausta tukevan digiboksin DNA tuo oman DVB-T2 PVR digiboksin markkinoille 2011 vuoden alussa Kaikki merkittävät päätelaitevalmistajat ovat tuoneet jo DVB-T2 päätelaitteita markkinoille Suomessa Antenna Ready -sertifioinnit käynnistyvät loka-marraskuussa 2010, jonka jälkeen laitteita alkaa tulla markkinoille Sonyn ensimmäinen DVB-T2-piiri KAON KT2F-S275HDCO SONY KDL-46EX503 HUMAX HDFOXT2 BBC-malli Freewiew HD, ei toimi Suomessa 15

16 DNA:n muu TV-tarjonta Juhani Simpanen Kehityspäällikkö DNA Oy GSM

17 DNA:n KTV-palvelut DNA:n KTV-verkon liittymämäärä on yhteensä , mutta ennen Welhoa DNA:n KTV-verkkoa löytyi seuraavista kaupungeista Kuopio, Lahti, Lohja, Oulu, Pori, Raisio sekä Rauma Palvelut 20 digitaalista peruskanavaa MaksuTV kanavaa +10 HD-kanavaa Kaapelimodeemipalvelut Nopeudet 1-110Mb 17

18 DNA kanavapaketit 18

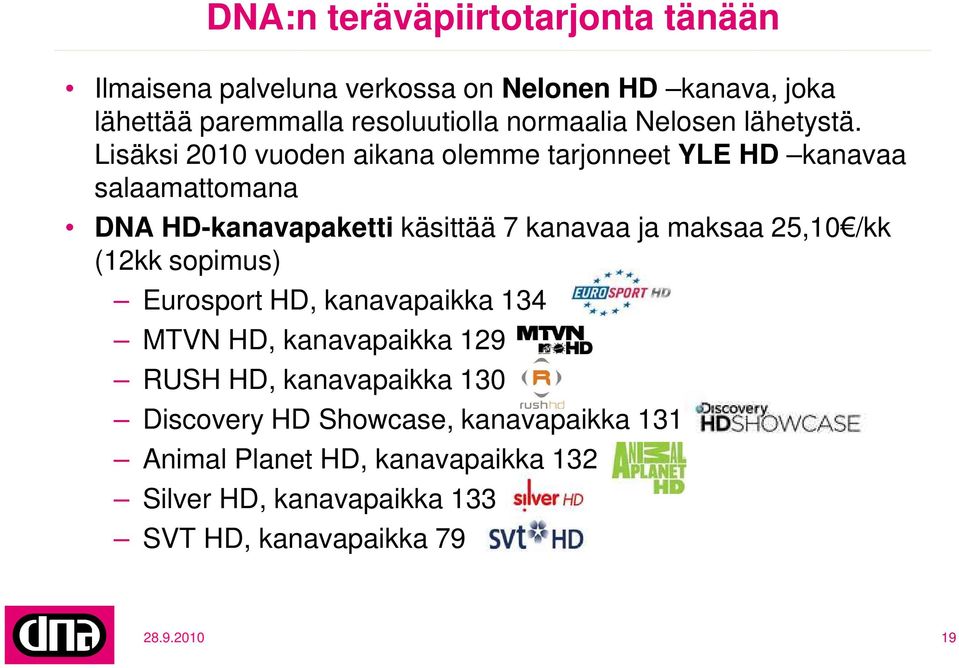

19 DNA:n teräväpiirtotarjonta tänään Ilmaisena palveluna verkossa on Nelonen HD kanava, joka lähettää paremmalla resoluutiolla normaalia Nelosen lähetystä. Lisäksi 2010 vuoden aikana olemme tarjonneet YLE HD kanavaa salaamattomana DNA HD-kanavapaketti käsittää 7 kanavaa ja maksaa 25,10 /kk (12kk sopimus) Eurosport HD, kanavapaikka 134 MTVN HD, kanavapaikka 129 RUSH HD, kanavapaikka 130 Discovery HD Showcase, kanavapaikka 131 Animal Planet HD, kanavapaikka 132 Silver HD, kanavapaikka 133 SVT HD, kanavapaikka 79 19

20 Verkko pääkaupunkiseudulla Helsinki, Espoo, Vantaa, Kauniainen ja Kerava Yli 140 digitaalista tv-kanavaa 20 HDTV-kanavaa Laajakaista > 200 Mbps Welho 20

21 Welho televisiopalvelujen edelläkävijä Maksu-tv-palvelut (Viihdekanava) ensimmäisenä Euroopassa 1978 Euroopan ensimmäinen satelliittikanavia tarjoava kaapeli-tv-yhtiö 1982 (Satellite Television/Sky Channel) Osoitteellinen kotipäätetekniikka käyttöön 1986 alussa ensimmäisenä Euroopassa Ensimmäiset digi-tv-palvelut jo toukokuusta 2001 (valtakunnallinen digialoitus elokuussa 2001) HDTV eli teräväpiirtotelevisio Testilähetykset koko verkkoon kesällä 2004 ensimmäisenä Suomessa ja Euroopan ensimmäisten joukossa Kaupallinen aloitus joulukuussa 2006 HDTV-digiboksit markkinoille ensimmäisenä Suomessa Suomen suurin HD-kanavien valikoima (toukokuussa 2010 jo 20 kpl) Welho Mix ensimmäinen aidosti räätälöitävä kanavapaketti DTV Koelähetykset joulukuusta 2009: Autostereoskooppisena kaapeliverkossa tiettävästi ensimmäisenä maailmassa Live-tennistä Ranskan avoimista touko-kesäkuussa

22 Welholla on yli 140 tv-kanavaa 22

23 Welhon HD- eli teräväpiirtopalvelut 20 teräväpiirtokanavaa Welho HD -paketti: 13 CANAL+ Total: 2 Viasat Kulta: 2 Nelonen HD, Suomi HD (maksuton) YLEn HD-ohjelmat (maksuton, ohjelmakortilla) Laadukkaat Cable Ready HD -sertifioidut HD-digiboksit 23

24 24

25 DNA:n Mobiili-TV Digitan verkon peitto, n. 2 miljoonaa suomalaista Verkkoa on rakennettu seuraaville alueille Helsinki, Espoo, Vantaa, Kerava, Järvenpää, Hyvinkää, Lahti, Tampere, Lohja, Salo, Turku ja Oulu Kanavat Yle1, Yle2, MTV3, SubTV ja The Voice. Lisäksi radiokanavista palvelussa ovat mukana Yle Radio 1 ja Yle X sekä visual radiot: Radio Nova, Iskelmäradio ja Voice Radio. Päätelaitteet Nokia 5330 Mobile TV Edition Nokia 5800 XpressMusic Nokia N97 Nokia E75 Nokia SU-33W Nokia N96 Symbian 3 puhelimet (N8, E7) Uutta! Mobiili-TV kuulokkeet Hinnoittelu DNA:n mobiilitelevisio maksaa 7,90 /kk Päätelaitteet tällä hetkellä loppu Lähde: Digitan Mobiili TVkarttapalvelu 25

26 DNA DVB-T2 suurkapasiteettiverkko Olli Knuuttila Asiantuntija DNA Oy GSM

27 DVB-T2 vrs DVB-T DVB-T2 DVB-T FEC LDPC + BCH CC + RS Code Rate 1/2, 3/5, 2/3, 3/4, 4/5, 5/6 1/2, 2/3, 3/4, 5/6, 7/8 Constellation QPSK, 16 QAM, 64 QAM, 256 QAM QPSK, 16 QAM, 64 QAM Guard Interval 1/4, 19/256, 1/8, 19/128, 1/16, 1/32, 1/128 1/4, 1/8, 1/16, 1/32 FFT size 1K, 2K, 4K, 8K, 16K, 32K 2K, 8K Scattered Pilots 1%, 2%, 4%, 8% of total 8% of total Continual Pilots 0,35% of total 2,6% of total Max. Bandwidht 50,34Mb/s 31,66Mb/s Lähde: ENENSYS Technologies 27

28 DVB-T2 MUX:n kapasiteetti (UHF, 8MHz kaistaleveys) DNA:n 7 MHz MUX kapasiteetti 37Mbit/s, josta 2Mbit/s menee ns. piikkien tasaamiseen. Tehollinen hyötykuorma noin 35Mbit/s 28

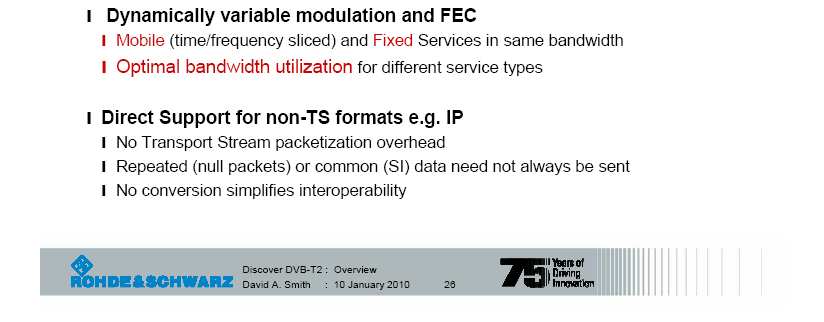

29 DVB-T2:n edut 29

30 Taajuushallinnointi Maanlaajuisesti 2 kpl VHF muxia Eli hyötykäytössä VAIN 25% spektristä Kanava 5 Kanava 6 Kanava 7 Geneve 2006 määrittää raamit TV-taajuuksien käytölle Analogisten lähettimien taajuusallokaatio perimänä Pohjoismaissa 7 MHz rasteri ja Venäjällä 8 MHz => Haasteita taajuustehokkuuden ja hallinnoinnin kanssa 30

31 DVB-T case, KPN Alankomaat >90% kaapelitalouksia km2 16,6M asukasta KPN aloitti DVB-T lähetykset 4Q : 775k asiakasta 2009: 970k asiakasta 31

32 Pilotointi kolmessa vaiheessa Ensimmäinen pilotti Lahdessa Kumppanina Mediatrade Ensimmäisten joukossa maailmassa DVB-T2-signaali ilmassa Toinen pilotti PKS-alueella Vancouver Kumppanina Ericsson ja Rohde&Schwarz DVB-T standardilla, johon DNA haki poikkeuslupaa Antennien ja lähettimien asennukset Asentamisen toteutti kaksi eri yhtiötä Testikuvaa (viikolla 4) Vancouver (viikolla 6 ja 7) Kolmas pilotti oli lähinnä verkon peittoalueen tutkimista eri parametreilla Maalis- toukokuu

33 Vancouverin pilotin peittoalue 33

34 Kokemuksia pilotista Kuvan laatu hyvä (19Mbit/sek stream) Varsinkin hidastukset tosi tarkkoja FullHD 1080i kuva tosin hänti jonkun verran, ja se näkyi mm. jääkiekossa selvästi SFN-verkon viritys alkuun haasteellinen tehtävä Siirtoyhteydet kriittisiä Yliohjautuvuuskohteita vain rajatulla aluella, syy looginen Tapauksia yhteensä noin 20kpl 34

35 HD-pilotin tyypilliset ongelmat Joissain tapauksissa kauempaa tuleva heikompi Digitan signaali UHFtaajuusalueella peittyi vahvemman, läheltä tulevan DNA:n VHF-signaalin alle. DNA:n piloteissa ilmeni n. 20 tapausta (1.5M asukasta alueella) Yleensä alle 3km VHF-lähettimestä ja etäällä UHF-lähettimistä Syyt: Yhdistelmäantenni UHF/VHF Edullinen laajakaistainen MHz vahvistin Ongelman ratkaisutapoja: Omat antennit UHF ja VHF-alueelle Kunnollinen säädettävä talovahvistin tai omat vahvistimet molemmille taajuuksille Tarvittaessa voimakkaamman VHFsignaalin vaimentaminen ennen talovahvistinta Antenniurakoitsija paikalle ja taloverkko kuntoon! Digita Transmitter in UHF 30 km DNA Transmitter in VHF 1.2 km 35

36 Antennivastaanotto Link Budget DVB-T2 Parameter Unit Rx Noise Floor PN=kTB dbm -105,7 Rx Noise Figure F db 6 C/N 256QAM, FEC 3/4 C/N db 22,8 Rx antenna gain Grx dbi 11,1 9,0 dbd Location probability Lp db 2,9 (70%) 9,0 (95%) Weather margin db Building loss LB db Minimum power outside Pmin dbm -78,2-72,1 Minimum field strength outside Emin dbuv/m 45,1 51,2 Esimerkki 9 dbd:n antennista DNA:n verkon peittoalueet laskettu 10m korkeuteen asennetulle 9 dbd:n ulkoantenneille Sarjaankytketyt vahvistimet parantavat tai pahentavat linkkibudjettia (Friisin yhtälö) 36

37 Friisin kaava vahvistinketjuille Huom. F ja G laskettava reaalisuhteina, ei db-arvoina F = 10 exp (NF/10) Esimerkkilaskelma 1: Antennilinjassa hyvälaatuinen mastovahvistin Mastovahvistin NF 1 = 3 db; G 1 = 16 db Vastaanotin NF 2 = 6 db hyöty linkkibudjetissa F total = 2 + (4 1) / 40 = 2.08 eli n db Lopputulos: Vastaanotto-ominaisuudet paranevat huomattavasti. Esimerkkilaskelma 2: Antennilinjassa aktiiviantenni, jossa suuri vahvistus ja kohinaluku Antennin vahvistin NF 1 = 7 db; G 1 = 20 db Vastaanotin NF 2 = 6 db hyöty linkkibudjetissa F total = (4 1) / 100 = 5.04 eli n db Lopputulos: Vastaanotto-ominaisuudet huononevat aktiiviantennin takia. 37

38 DVB-T2 aloitus 38

39 Yhteenveto Antenniverkot modernisoitava Yhdistelmäantennit Laajakaistaiset vahvistimet Aiheuttavat ongelmia, jos lähetteiden tasoero on suuri. VHF- ja UHF signaali käsiteltävä erillään Käytettyjen aktiivivahvistimien tulee olla hyvälaatuisia (kohinaluku << 6 db) DNA:n verkon rakentaminen etenee ripeästi vuoden vaihteeseen asti Uusia tukiasemia tulee 1-3kpl / viikko, mutta mm. sääolosuhteet saattavat tuoda suunnitelmiin muutoksia DNA:n www-sivuille ( tulee peittoalueesta lisätietoa 39

40 Kiitos. Kysymyksiä?
