1 vink passion for plastics PC Tekniset tiedot

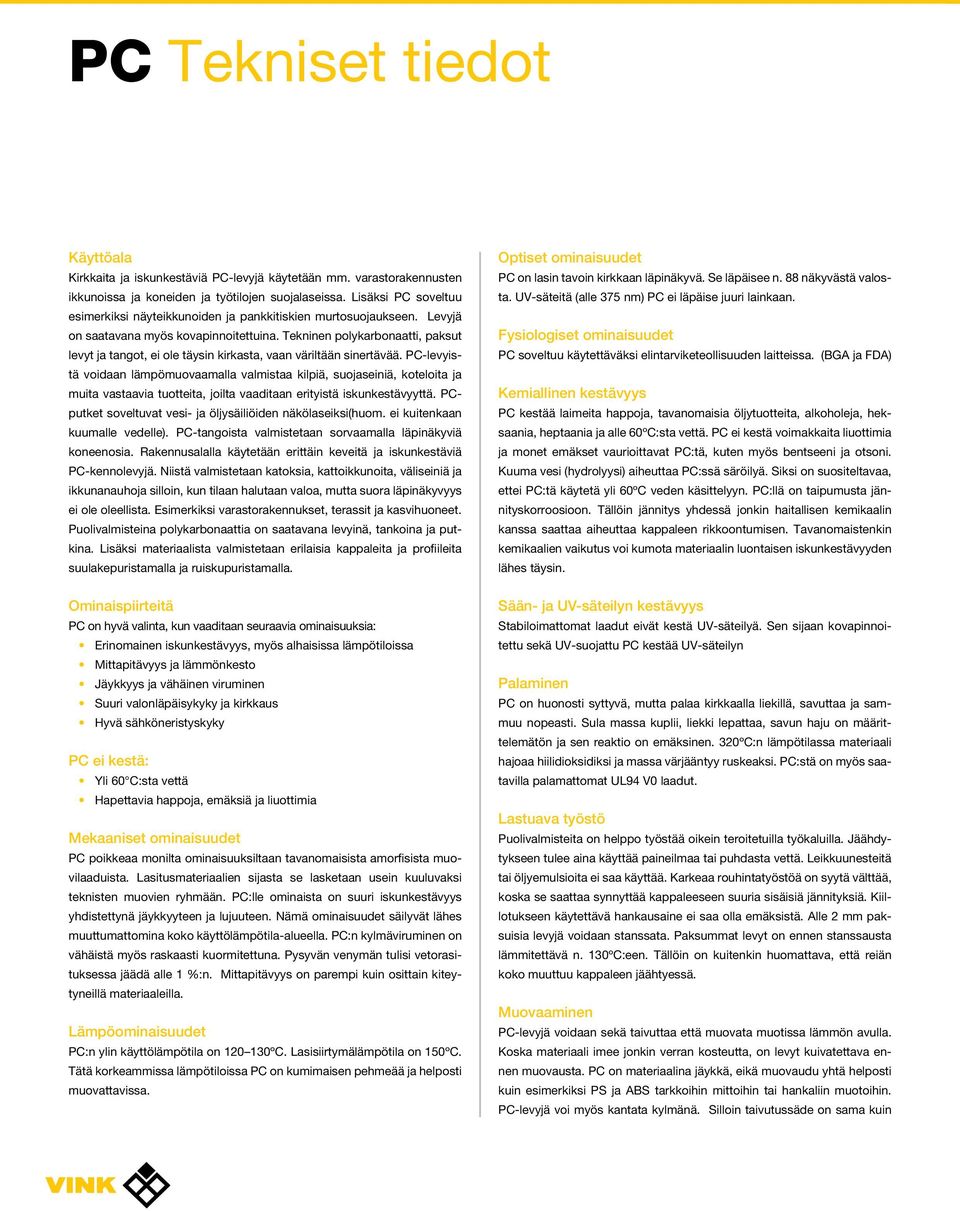

2 PC Tekniset tiedot Käyttöala Kirkkaita ja iskunkestäviä PC-levyjä käytetään mm. varastorakennusten ikkunoissa ja koneiden ja työtilojen suojalaseissa. Lisäksi PC soveltuu esimerkiksi näyteikkunoiden ja pankkitiskien murtosuojaukseen. Levyjä on saatavana myös kovapinnoitettuina. Tekninen polykarbonaatti, paksut levyt ja tangot, ei ole täysin kirkasta, vaan väriltään sinertävää. PC-levyistä voidaan lämpömuovaamalla valmistaa kilpiä, suojaseiniä, koteloita ja muita vastaavia tuotteita, joilta vaaditaan erityistä iskunkestävyyttä. PCputket soveltuvat vesi- ja öljysäiliöiden näkölaseiksi(huom. ei kuitenkaan kuumalle vedelle). PC-tangoista valmistetaan sorvaamalla läpinäkyviä koneenosia. Rakennusalalla käytetään erittäin keveitä ja iskunkestäviä PC-kennolevyjä. Niistä valmistetaan katoksia, kattoikkunoita, väliseiniä ja ikkunanauhoja silloin, kun tilaan halutaan valoa, mutta suora läpinäkyvyys ei ole oleellista. Esimerkiksi varastorakennukset, terassit ja kasvihuoneet. Puolivalmisteina polykarbonaattia on saatavana levyinä, tankoina ja putkina. Lisäksi materiaalista valmistetaan erilaisia kappaleita ja profiileita suulakepuristamalla ja ruiskupuristamalla. Ominaispiirteitä PC on hyvä valinta, kun vaaditaan seuraavia ominaisuuksia: Erinomainen iskunkestävyys, myös alhaisissa lämpötiloissa Mittapitävyys ja lämmönkesto Jäykkyys ja vähäinen viruminen Suuri valonläpäisykyky ja kirkkaus Hyvä sähköneristyskyky PC ei kestä: Yli 60:sta vettä Hapettavia happoja, emäksiä ja liuottimia Mekaaniset ominaisuudet PC poikkeaa monilta ominaisuuksiltaan tavanomaisista amorfisista muovilaaduista. Lasitusmateriaalien sijasta se lasketaan usein kuuluvaksi teknisten muovien ryhmään. PC:lle ominaista on suuri iskunkestävyys yhdistettynä jäykkyyteen ja lujuuteen. Nämä ominaisuudet säilyvät lähes muuttumattomina koko käyttölämpötila-alueella. PC:n kylmäviruminen on vähäistä myös raskaasti kuormitettuna. Pysyvän venymän tulisi vetorasituksessa jäädä alle 1 %:n. Mittapitävyys on parempi kuin osittain kiteytyneillä materiaaleilla. Lämpöominaisuudet PC:n ylin käyttölämpötila on 1 1ºC. Lasisiirtymälämpötila on 150ºC. Tätä korkeammissa lämpötiloissa PC on kumimaisen pehmeää ja helposti muovattavissa. Optiset ominaisuudet PC on lasin tavoin kirkkaan läpinäkyvä. Se läpäisee n. 88 näkyvästä valosta. UV-säteitä (alle 375 nm) PC ei läpäise juuri lainkaan. Fysiologiset ominaisuudet PC soveltuu käytettäväksi elintarviketeollisuuden laitteissa. (BGA ja FDA) Kemiallinen kestävyys PC kestää laimeita happoja, tavanomaisia öljytuotteita, alkoholeja, heksaania, heptaania ja alle 60ºC:sta vettä. PC ei kestä voimakkaita liuottimia ja monet emäkset vaurioittavat PC:tä, kuten myös bentseeni ja otsoni. Kuuma vesi (hydrolyysi) aiheuttaa PC:ssä säröilyä. Siksi on suositeltavaa, ettei PC:tä käytetä yli 60ºC veden käsittelyyn. PC:llä on taipumusta jännityskorroosioon. Tällöin jännitys yhdessä jonkin haitallisen kemikaalin kanssa saattaa aiheuttaa kappaleen rikkoontumisen. Tavanomaistenkin kemikaalien vaikutus voi kumota materiaalin luontaisen iskunkestävyyden lähes täysin. Sään- ja UV-säteilyn kestävyys Stabiloimattomat laadut eivät kestä UV-säteilyä. Sen sijaan kovapinnoitettu sekä UV-suojattu PC kestää UV-säteilyn Palaminen PC on huonosti syttyvä, mutta palaa kirkkaalla liekillä, savuttaa ja sammuu nopeasti. Sula massa kuplii, liekki lepattaa, savun haju on määrittelemätön ja sen reaktio on emäksinen. 3ºC:n lämpötilassa materiaali hajoaa hiilidioksidiksi ja massa värjääntyy ruskeaksi. PC:stä on myös saatavilla palamattomat UL94 V0 laadut. Lastuava työstö Puolivalmisteita on helppo työstää oikein teroitetuilla työkaluilla. Jäähdytykseen tulee aina käyttää paineilmaa tai puhdasta vettä. Leikkuunesteitä tai öljyemulsioita ei saa käyttää. Karkeaa rouhintatyöstöä on syytä välttää, koska se saattaa synnyttää kappaleeseen suuria sisäisiä jännityksiä. Kiillotukseen käytettävä hankausaine ei saa olla emäksistä. Alle 2 mm paksuisia levyjä voidaan stanssata. Paksummat levyt on ennen stanssausta lämmitettävä n. 1ºC:een. Tällöin on kuitenkin huomattava, että reiän koko muuttuu kappaleen jäähtyessä. Muovaaminen PC-levyjä voidaan sekä taivuttaa että muovata muotissa lämmön avulla. Koska materiaali imee jonkin verran kosteutta, on levyt kuivatettava ennen muovausta. PC on materiaalina jäykkä, eikä muovaudu yhtä helposti kuin esimerkiksi PS ja ABS tarkkoihin mittoihin tai hankaliin muotoihin. PC-levyjä voi myös kantata kylmänä. Silloin taivutussäde on sama kuin

3 levyn paksuus. Kaikissa tapauksissa kylmätaivutusta ei kuitenkaan voi suositella, koska menetelmä aiheuttaa taivutuskohtaan suuria jännityksiä. Kovapinnoitettuja PC-levyjä ei suositella muovattavaksi pinnoitteen vaurioitumisriskin vuoksi. Liitosmenetelmät Mekaaniset liitokset, kuten ruuvaus ja niittaus soveltuvat hyvin levyjen kiinnitykseen. Kiinnityksessä on otettava huomioon lämpölaajenemisesta aiheutuvat mittamuutokset. Lukkoponttiliitokset, jotka perustuvat materiaalin jousiominaisuuksiin, soveltuvat esimerkiksi kennolevyjen liittämiseen. Liimaus Liimattaessa liitospinnat on puhdistettava huolellisesti kaikesta liasta ja rasvasta. Liimaliitos tulee suunnitella siten, että siihen kohdistuu ainoastaan puhdas veto- tai leikkausrasitus. Liuottimina käytetään metyleeni- tai etyleenikloridia. Muutaman sekunnin kuluttua liiman levittämisestä kappaleet painetaan tiukasti yhteen ja siirretään kuivumaan kiertoilmauuniin. Hitsaus PC:tä voidaan hitsata kaikilla yleisillä menetelmillä, kuten ultraääni, lämpöelementti-, kitka- ja kuumailmahitsaus. Sarjatuotannossa kannattaa käyttää erityistä ultraäänihitsauslaitteistoa, jolla työaikaa voidaan lyhentää. Pintakäsittely PC-levyjä voidaan sekä maalata että painaa. Ennen käsittelyä pinta on puhdistettava huolellisesti. Maalin valinnassa on otettava huomioon, että sen sisältämät liuottimet saattavat vahingoittaa PC:tä. PC-kappaleita voidaan myös metalloida alipainekammiossa höyrystysmenetelmällä. Ennen metallointia kappaleen pinta on käsiteltävä erikoislakalla.

4 PC Fysikaaliset ominaisuudet PC-Fysikaaliset ominaisuudet (Tekninen Polykarbonaatti) Menetelmä YKS. PC PC+GF Ominaispaino 1) Veden imeytyminen 1) Palavuus Säänkesto DIN EN ISO DIN EN ISO 62 UL94 (3mm / 6mm) g/cm 3 % 1, 0, HB / HB hyvä 1,33 0,15 V0 / V0 hyvä Mekaaniset ominaisuudet Vetolujuus Murtovenymä Kimmomoduuli (veto) Lovi-iskulujuus (Charpy) Kovuus, kuulapaine Kovuus, Shore DIN EN ISO 527 DIN EN ISO 527 DIN EN ISO 527 DIN EN ISO 179 DIN EN ISO 39-1 DIN EN ISO 868 MPa % MPa kj/m 2 MPa D Lämpöominaisuudet Kidesulamislämpötila Lämmönjohtavuus Ominaislämpökapasiteetti Lin. lämpölaajenemiskerroin Lämmönkesto, jatkuva Lämmönkesto, lyhytaikainen Kylmänkesto, jatkuva Muodonmuutoslämpötila ISO DIN DIN DIN DIN EN ISO 75 (A) W/(m K) kj/(kg K) 10-6 K -1-0,21 1, , Sähköiset ominaisuudet Dielektrisyysvakio Eristehäviökerroin Ominaisvastus Pintavastus CTI-arvo Läpilyöntilujuus IEC IEC IEC IEC IEC IEC Ω cm Ω kv/mm 3,00 0, , 0, Esitteessä annetut tekniset tiedot ovat ohjearvoja, eivätkä sido materiaalin toimittajaa. Paloluokitukset Polykarbonaatilevyt Standardi Luokitus* EN B, s1, d0 NSP 92501,4 M1 (1 mm) NSP 92501,4 M2 ( mm) BS 476/7 Class 1y DIN 4102 B1, B2 CSE RF 2/75/A, CSE RF 3/77 Class 1 UL 94 V2 (File e221255) ASTM D 635 CC1 *Levyn paksuudesta riippuvainen. Tarvittaessa pyydä lisätietoja lähimmältä Vinkin edustajaltasi. Polykarbonaatilevyt FR * Standardi Luokitus* UL 94 V0 (File e221255) ASTM D L.O.I.= Syttyvyysindeksi = 9 AU Liekkien leviämisindeksi = 8 Lämmön muodostumisindeksi = 10 Savun muodostumisindeksi = 8 * FR = Fire Resistant * Levyn paksuudesta riippuvainen. Tarvittaessa pyydä lisätietoja lähimmältä Vinkin edustajaltasi.

5 PC Tekniset tiedot Jännitys-venymä diagrammi Lämmönvastus Myötöraja 62.5 N/mm Jänniytys (MPa) Murtoraja 67 N/mm 2 Muodonmuutosalue 24 N/mm 2 Kimmoraja 28 N/mm 2 Lämpötila % Venymä Aika (tunteina) 1. Ympäristön lämpötila 2. Metallirakenteen lämpötila 3. Lexan* levyn lämpötila 4. Lämpötila katon alapuolella Kimmomoduli vs lämpötila Kimmomoduli x 10 N/mm Lämpötila Optiset ominaisuudet / Valonläpäisy UV Näkyvä IR 100 Kimmomoduuli / Veto 80 Läpäisykyky % Aallonpituus (nanometriä)
