1 QSG_E85.book Page 1 Monday, October 12, :55 PM Digitaalikamera Digital Camera Pikaopas Quick Start Guide

2 QSG_E85.book Page 2 Monday, October 12, :55 PM

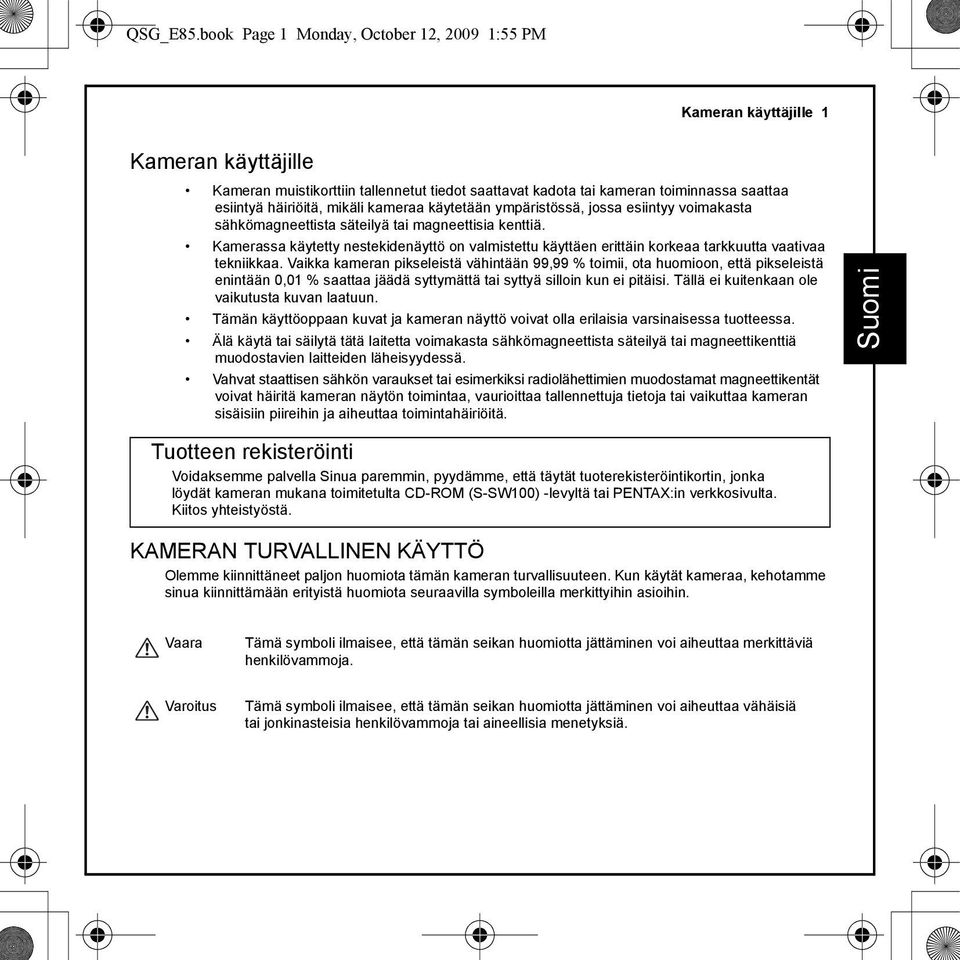

3 QSG_E85.book Page 1 Monday, October 12, :55 PM Kameran käyttäjille 1 Kameran käyttäjille Kameran muistikorttiin tallennetut tiedot saattavat kadota tai kameran toiminnassa saattaa esiintyä häiriöitä, mikäli kameraa käytetään ympäristössä, jossa esiintyy voimakasta sähkömagneettista säteilyä tai magneettisia kenttiä. Kamerassa käytetty nestekidenäyttö on valmistettu käyttäen erittäin korkeaa tarkkuutta vaativaa tekniikkaa. Vaikka kameran pikseleistä vähintään 99,99 % toimii, ota huomioon, että pikseleistä enintään 0,01 % saattaa jäädä syttymättä tai syttyä silloin kun ei pitäisi. Tällä ei kuitenkaan ole vaikutusta kuvan laatuun. Tämän käyttöoppaan kuvat ja kameran näyttö voivat olla erilaisia varsinaisessa tuotteessa. Älä käytä tai säilytä tätä laitetta voimakasta sähkömagneettista säteilyä tai magneettikenttiä muodostavien laitteiden läheisyydessä. Vahvat staattisen sähkön varaukset tai esimerkiksi radiolähettimien muodostamat magneettikentät voivat häiritä kameran näytön toimintaa, vaurioittaa tallennettuja tietoja tai vaikuttaa kameran sisäisiin piireihin ja aiheuttaa toimintahäiriöitä. Tuotteen rekisteröinti Voidaksemme palvella Sinua paremmin, pyydämme, että täytät tuoterekisteröintikortin, jonka löydät kameran mukana toimitetulta CD-ROM (S-SW100) -levyltä tai PENTAX:in verkkosivulta. Kiitos yhteistyöstä. KAMERAN TURVALLINEN KÄYTTÖ Olemme kiinnittäneet paljon huomiota tämän kameran turvallisuuteen. Kun käytät kameraa, kehotamme sinua kiinnittämään erityistä huomiota seuraavilla symboleilla merkittyihin asioihin. Vaara Tämä symboli ilmaisee, että tämän seikan huomiotta jättäminen voi aiheuttaa merkittäviä henkilövammoja. Varoitus Tämä symboli ilmaisee, että tämän seikan huomiotta jättäminen voi aiheuttaa vähäisiä tai jonkinasteisia henkilövammoja tai aineellisia menetyksiä.

4 QSG_E85.book Page 2 Monday, October 12, :55 PM 2 Tietoja kamerasta Tietoja kamerasta Vaara Älä yritä avata kameraa tai muuttaa sen rakennetta. Kamerassa on korkea jännite, minkä vuoksi sähköiskun vaara on olemassa, jos kamera avataan. Jos kameran sisäosa esimerkiksi kameran maahan putoamisen vuoksi tulee näkyviin, älä missään tapauksessa koske kameran sisäosiin, koska tällöin on olemassa sähköiskun vaara. Säilytä muistikortit poissa lasten ulottuvilta, jotta lapset eivät pääse laittamaan niitä suuhunsa. Jos muistikortti nielaistaan vahingossa, lääkäriin on hakeuduttava heti. Myös kameran hihnan kiertäminen kaulaan on vaarallista, ja on huolehdittava siitä, että pikkulapset eivät voi kiertää hihnaa kaulansa ympärille. Kamerassa on käytettävä jännitteeltään oikeaa, nimenomaan tähän kameraan tarkoitettua muuntajaa. Muun laitteen muuntajan käyttö saattaa aiheuttaa tulipalon tai sähköiskun. Jos kamerasta tulee savua tai outoa hajua tai jos tapahtuu jotain muuta epätavallista, lopeta kameran käyttö välittömästi, poista akku tai kytke verkkolaite irti ja ota yhteyttä lähimpään PENTAX-huoltoon. Kameran käytön jatkaminen voi aiheuttaa tulipalon tai sähköiskun. Irrota verkkolaite pistorasiasta ukonilman aikana. Verkkolaitteen käyttö ukonilman aikana voi aiheuttaa laitteiston vaurioitumisen, tulipalon tai sähköiskun. Varoitus Älä koskaan pura tai oikosulje paristoja. Älä myöskään hävitä paristoja polttamalla, sillä ne saattavat räjähtää. Älä lataa uudelleen muita kuin D-LI95-litium-ioniakkuja. Akku voi räjähtää tai syttyä palamaan. Älä pidä sormeasi kiinni salamassa sen välähtäessä, koska se aiheuttaa palovamman vaaran. Älä laukaise salamaa, kun se koskettaa vaatteitasi. Se saattaa haalistaa vaatteita. Jos akusta vuotanutta ainetta joutuu silmiin, älä hiero niitä. Huuhtele silmiä puhtaalla vedellä ja hakeudu välittömästi lääkäriin. Jos akusta vuotanutta ainetta joutuu iholle tai vaatteille, pese nämä alueet huolellisesti vedellä.

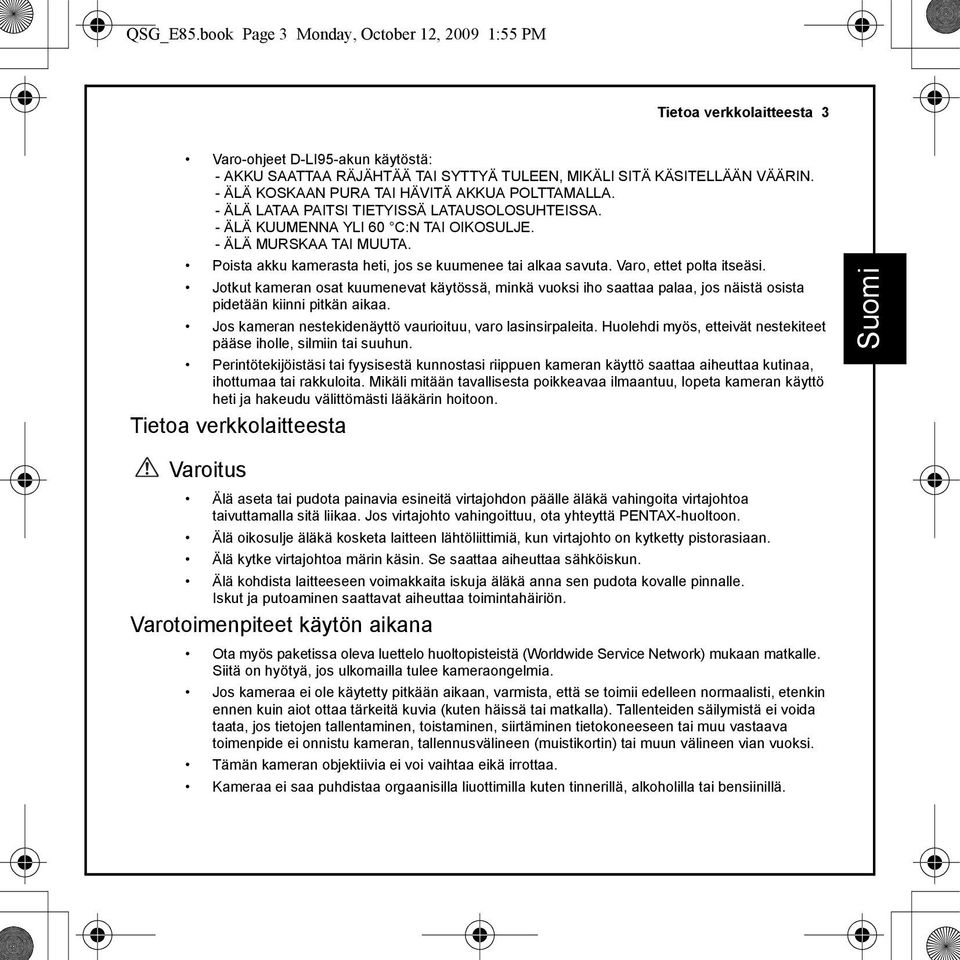

5 QSG_E85.book Page 3 Monday, October 12, :55 PM Tietoa verkkolaitteesta 3 Varo-ohjeet D-LI95-akun käytöstä: - AKKU SAATTAA RÄJÄHTÄÄ TAI SYTTYÄ TULEEN, MIKÄLI SITÄ KÄSITELLÄÄN VÄÄRIN. - ÄLÄ KOSKAAN PURA TAI HÄVITÄ AKKUA POLTTAMALLA. - ÄLÄ LATAA PAITSI TIETYISSÄ LATAUSOLOSUHTEISSA. - ÄLÄ KUUMENNA YLI 60 C:N TAI OIKOSULJE. - ÄLÄ MURSKAA TAI MUUTA. Poista akku kamerasta heti, jos se kuumenee tai alkaa savuta. Varo, ettet polta itseäsi. Jotkut kameran osat kuumenevat käytössä, minkä vuoksi iho saattaa palaa, jos näistä osista pidetään kiinni pitkän aikaa. Jos kameran nestekidenäyttö vaurioituu, varo lasinsirpaleita. Huolehdi myös, etteivät nestekiteet pääse iholle, silmiin tai suuhun. Perintötekijöistäsi tai fyysisestä kunnostasi riippuen kameran käyttö saattaa aiheuttaa kutinaa, ihottumaa tai rakkuloita. Mikäli mitään tavallisesta poikkeavaa ilmaantuu, lopeta kameran käyttö heti ja hakeudu välittömästi lääkärin hoitoon. Tietoa verkkolaitteesta Varoitus Älä aseta tai pudota painavia esineitä virtajohdon päälle äläkä vahingoita virtajohtoa taivuttamalla sitä liikaa. Jos virtajohto vahingoittuu, ota yhteyttä PENTAX-huoltoon. Älä oikosulje äläkä kosketa laitteen lähtöliittimiä, kun virtajohto on kytketty pistorasiaan. Älä kytke virtajohtoa märin käsin. Se saattaa aiheuttaa sähköiskun. Älä kohdista laitteeseen voimakkaita iskuja äläkä anna sen pudota kovalle pinnalle. Iskut ja putoaminen saattavat aiheuttaa toimintahäiriön. Varotoimenpiteet käytön aikana Ota myös paketissa oleva luettelo huoltopisteistä (Worldwide Service Network) mukaan matkalle. Siitä on hyötyä, jos ulkomailla tulee kameraongelmia. Jos kameraa ei ole käytetty pitkään aikaan, varmista, että se toimii edelleen normaalisti, etenkin ennen kuin aiot ottaa tärkeitä kuvia (kuten häissä tai matkalla). Tallenteiden säilymistä ei voida taata, jos tietojen tallentaminen, toistaminen, siirtäminen tietokoneeseen tai muu vastaava toimenpide ei onnistu kameran, tallennusvälineen (muistikortin) tai muun välineen vian vuoksi. Tämän kameran objektiivia ei voi vaihtaa eikä irrottaa. Kameraa ei saa puhdistaa orgaanisilla liuottimilla kuten tinnerillä, alkoholilla tai bensiinillä.

6 QSG_E85.book Page 4 Monday, October 12, :55 PM 4 Varotoimenpiteet käytön aikana Kameraa ei pitäisi viedä kuumiin ja hyvin kosteisiin tiloihin. Erityistä huomiota tulisi kiinnittää kulkuneuvoihin, joiden sisälämpötila saattaa kohota hyvin korkeaksi. Kameraa ei pidä säilyttää paikoissa, joissa käsitellään torjunta-aineita tai kemikaaleja. Kamera on syytä poistaa kotelostaan ja sitä tulee säilyttää hyvin tuuletetussa paikassa, jottei se homehdu säilytyksen aikana. Koska kamera ei ole vedenpitävä, älä käytä kameraa paikassa, jossa se voi altistua sateelle, vedelle tai muulle nesteelle. Varmista, ettei kameraan kohdistu suuria tärähdyksiä, iskuja tai painetta, koska se saattaa vaurioittaa kameraa tai aiheuttaa toimintahäiriöitä. Kuljetettaessa kameraa moottoripyörällä, autossa, laivassa jne. se on suojattava tärähdyksiltä asettamalla se tyynyn päälle. Mikäli kameraan kohdistuu suuria tärähdyksiä, iskuja tai painetta, vie kamerasi lähimpään PENTAXhuoltoon ja tarkistuta kameran toiminta. Kameran käyttölämpötila on 0 40 C ( F). Kameran nestekidenäyttö muuttuu mustaksi korkeassa lämpötilassa, mutta palautuu normaaliksi lämpötilan laskiessa. Nestekidenäytön vastenopeus hidastuu alhaisissa lämpötiloissa. Tämä johtuu nestekiteen ominaisuuksista eikä viasta kamerassa. Kamera on syytä tarkistuttaa joka vuosi tai joka toinen vuosi, jotta sen toiminta säilyy ennallaan. Jos kamera joutuu olosuhteisiin, joissa lämpötila muuttuu nopeasti, kameran sisä- ja ulkopinnalle voi tiivistyä kosteutta. Pidä kameraa sen vuoksi kameralaukussa tai muovipussissa ja ota se ulos sieltä, kun lämpötilaero on hävinnyt. Huolehdi ettei kameraan pääse likaa, kuraa, hiekkaa, pölyä, vettä, myrkyllisiä kaasuja tai suolaa, koska ne voivat vaurioittaa kameraa. Pyyhi sade- tai vesipisarat pois ja anna kameran kuivua. Ota huomioon, että muistikortin tai sisäisen flash-muistin alustaminen hävittää kaikki tallennetut tiedot. Ne voidaan ehkä pelastaa jollakin kaupallisella ohjelmistolla. Olet itse vastuussa kamerasi tallennusvälineiden käyttämisestä. Älä paina näyttöä voimakkaasti, koska se voi rikkoutua tai mennä epäkuntoon. Varo istuutumasta, kun kamera on takataskussasi, ettei kameran kuori tai näyttö vahingoitu. Kun käytät kameran kanssa jalustaa, varo kiristämästä jalustan kiinnitysruuvia liikaa.

7 QSG_E85.book Page 5 Monday, October 12, :55 PM Kameran yleiskuvaus Edestä Kameran yleiskuvaus 5 Rannehihnan lenkki Salama Vitkalaukaisun merkkivalo Zoomobjektiivi Mikrofoni Takaa Nestekidenäyttö Zoom-keinuvipu Toistopainike Valikkopainike 4-toimiset navigaatiopainikkeet OK-painike Aiheohjelmapainike

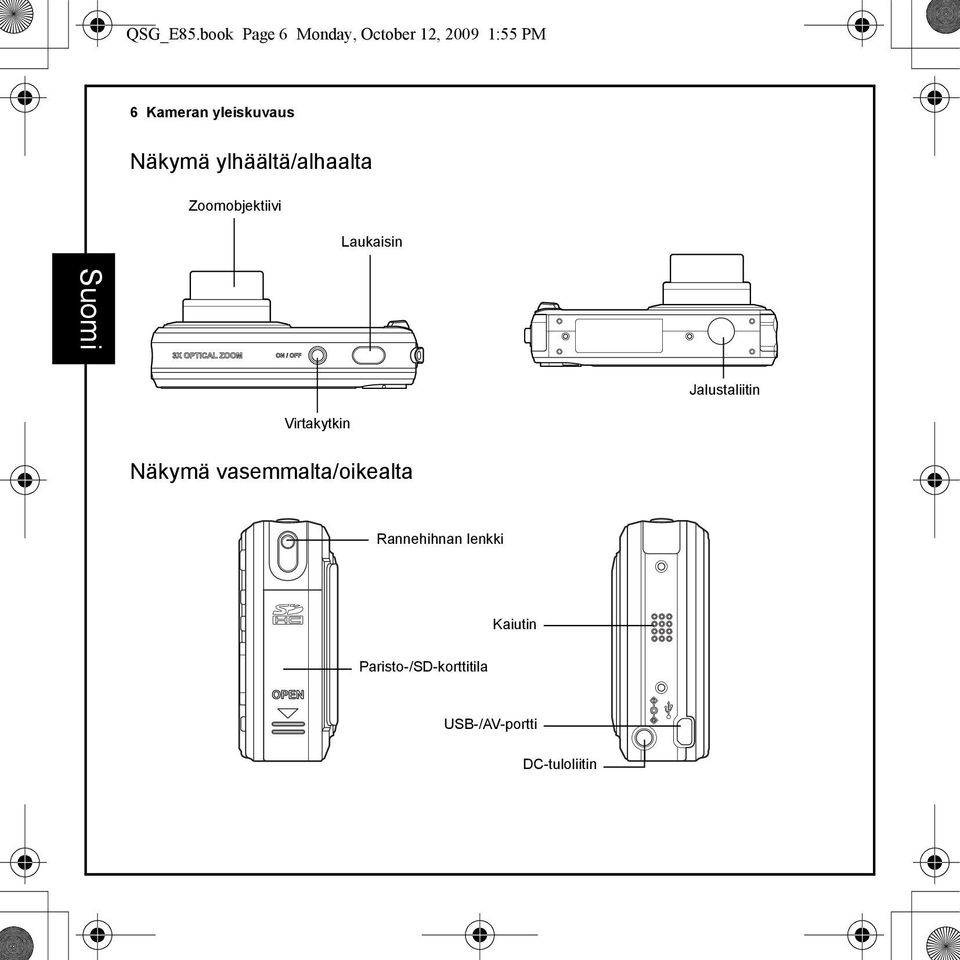

8 QSG_E85.book Page 6 Monday, October 12, :55 PM 6 Kameran yleiskuvaus Näkymä ylhäältä/alhaalta Zoomobjektiivi Laukaisin 3X OPTICAL ZOOM ON / OFF Jalustaliitin Virtakytkin Näkymä vasemmalta/oikealta Rannehihnan lenkki Kaiutin Paristo-/SD-korttitila USB-/AV-portti DC-tuloliitin

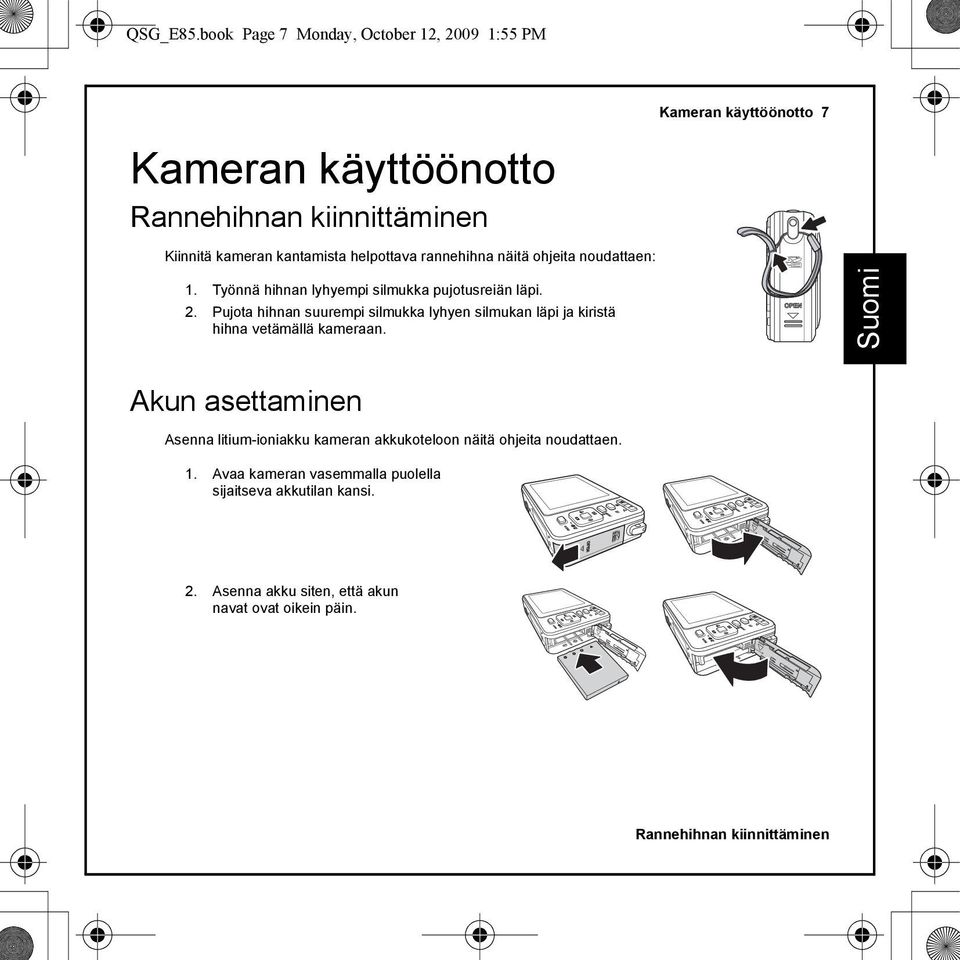

9 QSG_E85.book Page 7 Monday, October 12, :55 PM Kameran käyttöönotto 7 Kameran käyttöönotto Rannehihnan kiinnittäminen Kiinnitä kameran kantamista helpottava rannehihna näitä ohjeita noudattaen: 1. Työnnä hihnan lyhyempi silmukka pujotusreiän läpi. 2. Pujota hihnan suurempi silmukka lyhyen silmukan läpi ja kiristä hihna vetämällä kameraan. Akun asettaminen Asenna litium-ioniakku kameran akkukoteloon näitä ohjeita noudattaen. 1. Avaa kameran vasemmalla puolella sijaitseva akkutilan kansi. 2. Asenna akku siten, että akun navat ovat oikein päin. Rannehihnan kiinnittäminen

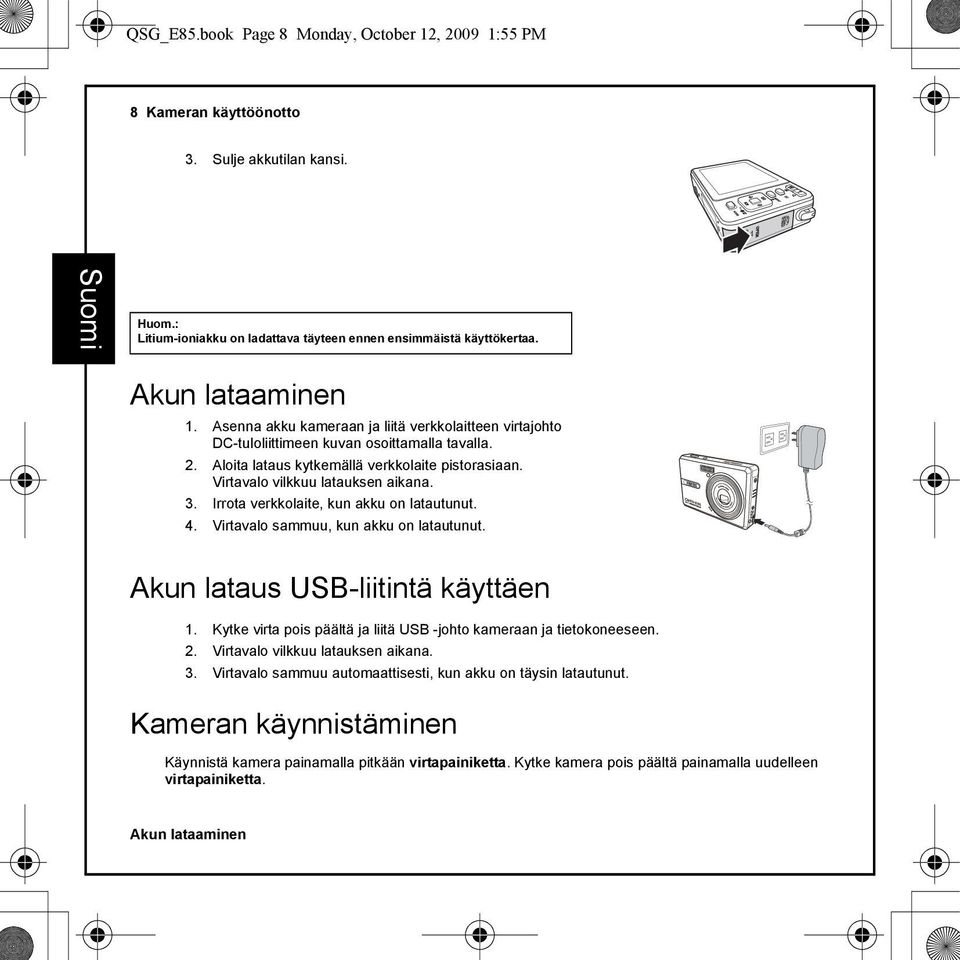

10 3X OPTICAL ZOOM QSG_E85.book Page 8 Monday, October 12, :55 PM 8 Kameran käyttöönotto 3. Sulje akkutilan kansi. Huom.: Litium-ioniakku on ladattava täyteen ennen ensimmäistä käyttökertaa. Akun lataaminen 1. Asenna akku kameraan ja liitä verkkolaitteen virtajohto DC-tuloliittimeen kuvan osoittamalla tavalla. 2. Aloita lataus kytkemällä verkkolaite pistorasiaan. Virtavalo vilkkuu latauksen aikana. 3. Irrota verkkolaite, kun akku on latautunut. 4. Virtavalo sammuu, kun akku on latautunut. Akun lataus USB-liitintä käyttäen 1. Kytke virta pois päältä ja liitä USB -johto kameraan ja tietokoneeseen. 2. Virtavalo vilkkuu latauksen aikana. 3. Virtavalo sammuu automaattisesti, kun akku on täysin latautunut. Kameran käynnistäminen Käynnistä kamera painamalla pitkään virtapainiketta. Kytke kamera pois päältä painamalla uudelleen virtapainiketta. Akun lataaminen

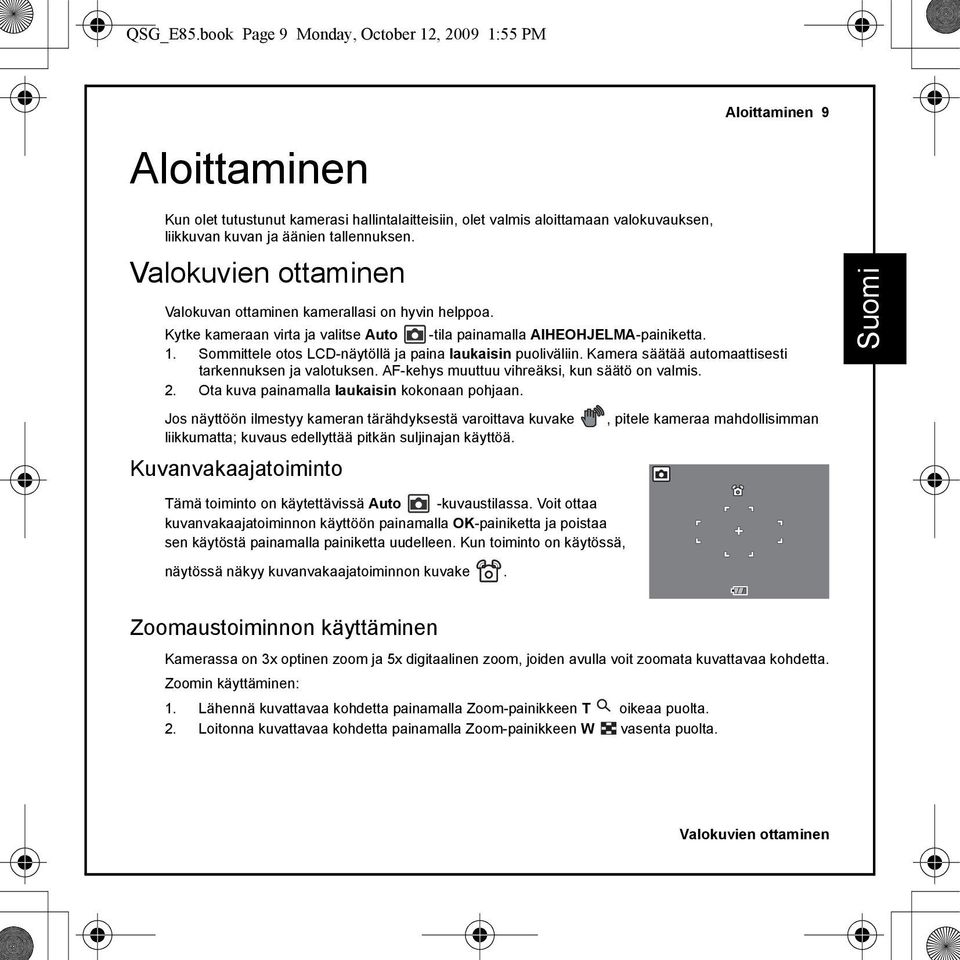

11 QSG_E85.book Page 9 Monday, October 12, :55 PM Aloittaminen Aloittaminen 9 Kun olet tutustunut kamerasi hallintalaitteisiin, olet valmis aloittamaan valokuvauksen, liikkuvan kuvan ja äänien tallennuksen. Valokuvien ottaminen Valokuvan ottaminen kamerallasi on hyvin helppoa. Kytke kameraan virta ja valitse Auto -tila painamalla AIHEOHJELMA-painiketta. 1. Sommittele otos LCD-näytöllä ja paina laukaisin puoliväliin. Kamera säätää automaattisesti tarkennuksen ja valotuksen. AF-kehys muuttuu vihreäksi, kun säätö on valmis. 2. Ota kuva painamalla laukaisin kokonaan pohjaan. Jos näyttöön ilmestyy kameran tärähdyksestä varoittava kuvake, pitele kameraa mahdollisimman liikkumatta; kuvaus edellyttää pitkän suljinajan käyttöä. Kuvanvakaajatoiminto Tämä toiminto on käytettävissä Auto -kuvaustilassa. Voit ottaa kuvanvakaajatoiminnon käyttöön painamalla OK-painiketta ja poistaa sen käytöstä painamalla painiketta uudelleen. Kun toiminto on käytössä, näytössä näkyy kuvanvakaajatoiminnon kuvake. Zoomaustoiminnon käyttäminen Kamerassa on 3x optinen zoom ja 5x digitaalinen zoom, joiden avulla voit zoomata kuvattavaa kohdetta. Zoomin käyttäminen: 1. Lähennä kuvattavaa kohdetta painamalla Zoom-painikkeen T oikeaa puolta. 2. Loitonna kuvattavaa kohdetta painamalla Zoom-painikkeen W vasenta puolta. Valokuvien ottaminen

12 QSG_E85.book Page 10 Monday, October 12, :55 PM 10 Aloittaminen Itselaukaisimen ja sarjakuvauksen käyttäminen Kameran varustukseen kuuluu itselaukaisin, jonka avulla voit ottaa valokuvia ennalta määrätyn viiveajan kuluttua. Sarjakuvaustoiminnon avulla voit ottaa useita peräkkäisiä kuvia painamalla laukaisinta ja pitämällä sen painettuna. Multi-sarjakuvaustoiminnon avulla voit ottaa useita peräkkäisiä VGA-kuvia (16) painamalla laukaisinta yhden kerran. Itselaukaisimen/sarjakuvaustilan käyttö: 1. Painamalla navigointipainiketta oikea/itselaukaisin /sarjakuvaustila voit selata LCD-näytöllä näkyviin vaihtoehdot itselaukaisin( tai ) ja sarjakuvaustoiminnot ( tai ). 2. Kun olet valinnut vaihtoehdon, sommittele ja tallenna kuva. Itselaukaisinta käytettäessä kuvake vilkkuu kuvan tallennushetkeen kestävän viiveajan umpeutumiseen saakka. 3. Kuvan ottamisen jälkeen itselaukaisin kytkeytyy automaattisesti pois päältä. Jos haluat käyttää toimintoa seuraavaankin kuvaan, aktivoi se uudelleen painamalla navigointipainiketta oikea/ itselaukaisin /sarjakuvaus. Huom.: : Sarjakuvaus Ottaa kuvia niin kauan, kunnes laukaisin vapautetaan. : Multi-sarjakuvaus Ottaa 16 peräkkäistä kuvaa yhdellä laukaisimen painalluksella. Valokuvien ottaminen

13 QSG_E85.book Page 11 Monday, October 12, :55 PM Vianetsintä Vianetsintä 11 Ongelma Ratkaisu Kamera ei kytkeydy päälle. Kamera kytkeytyy automaattisesti pois päältä. Akku voi olla tyhjentynyt. Lataa tai vaihda akku. Akku on väärin asennettu. Asenna akku uudelleen siten, että akun navat ovat oikein päin. Paina virtapainiketta uudelleen, jolloin kamera sammuu. LCD-näyttö kytkeytyy automaattisesti pois päältä. LCD-näytöllä näkyy tyhjentyneen akun kuvake, jonka jälkeen kamera sammuu. LCD-näytöllä näkyy viesti Card Requires Formatting. LCD-näytöllä näkyy viesti Card is Full. LCD-näytöllä näkyy viesti Card is Locked. Muisti ei riitä toiminnon suorittamiseksi. Kuva ei ilmesty televisioon. Muistikortilla ei ole riittävästi tilaa. Voit kytkeä LCD-näytön päälle painamalla mitä tahansa painiketta, kun AUTO LCD Off -asetus (30 SEC tai 1 MIN) on aktivoitu. Akku on tyhjä. Lataa tai vaihda akku. Kamera ei tunnista muistikorttia. Formatoi muistikortti. Muistikortti on täynnä. Vaihda tilalle uusi muistikortti tai poista kortista tarpeettomat valokuvat. Kortti on suojattu suojauskytkimellä. Poista suojaus kytkintä siirtämällä. Muistikortissa ei ole riittävästi vapaata muistia kuvan kääntämistä tai videon jakoa varten. Poista tarpeettomat valokuvat ja videotallenteet. Valittu väärä TV-lähtö. Valitse televisiota vastaava TV-lähtö. Poista tarpeettomat kuvat.

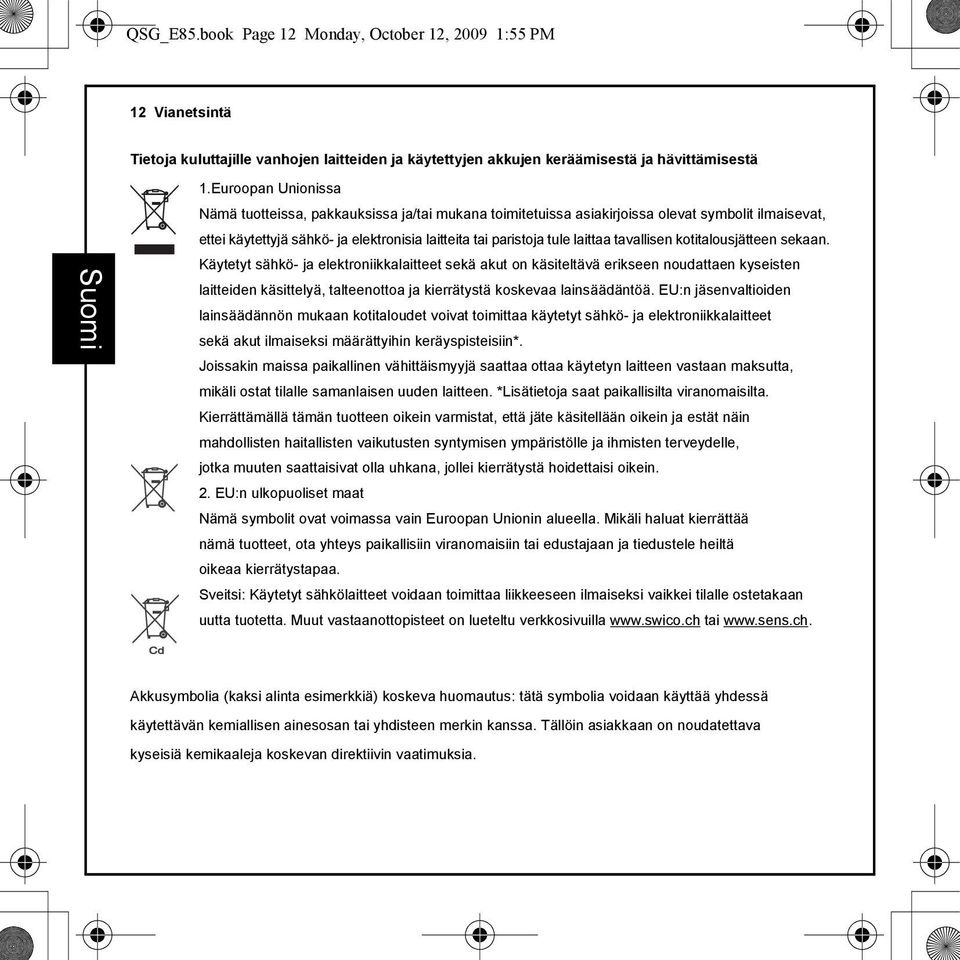

14 QSG_E85.book Page 12 Monday, October 12, :55 PM 12 Vianetsintä Tietoja kuluttajille vanhojen laitteiden ja käytettyjen akkujen keräämisestä ja hävittämisestä 1.Euroopan Unionissa Nämä tuotteissa, pakkauksissa ja/tai mukana toimitetuissa asiakirjoissa olevat symbolit ilmaisevat, ettei käytettyjä sähkö- ja elektronisia laitteita tai paristoja tule laittaa tavallisen kotitalousjätteen sekaan. Käytetyt sähkö- ja elektroniikkalaitteet sekä akut on käsiteltävä erikseen noudattaen kyseisten laitteiden käsittelyä, talteenottoa ja kierrätystä koskevaa lainsäädäntöä. EU:n jäsenvaltioiden lainsäädännön mukaan kotitaloudet voivat toimittaa käytetyt sähkö- ja elektroniikkalaitteet sekä akut ilmaiseksi määrättyihin keräyspisteisiin*. Joissakin maissa paikallinen vähittäismyyjä saattaa ottaa käytetyn laitteen vastaan maksutta, mikäli ostat tilalle samanlaisen uuden laitteen. *Lisätietoja saat paikallisilta viranomaisilta. Kierrättämällä tämän tuotteen oikein varmistat, että jäte käsitellään oikein ja estät näin mahdollisten haitallisten vaikutusten syntymisen ympäristölle ja ihmisten terveydelle, jotka muuten saattaisivat olla uhkana, jollei kierrätystä hoidettaisi oikein. 2. EU:n ulkopuoliset maat Nämä symbolit ovat voimassa vain Euroopan Unionin alueella. Mikäli haluat kierrättää nämä tuotteet, ota yhteys paikallisiin viranomaisiin tai edustajaan ja tiedustele heiltä oikeaa kierrätystapaa. Sveitsi: Käytetyt sähkölaitteet voidaan toimittaa liikkeeseen ilmaiseksi vaikkei tilalle ostetakaan uutta tuotetta. Muut vastaanottopisteet on lueteltu verkkosivuilla tai Akkusymbolia (kaksi alinta esimerkkiä) koskeva huomautus: tätä symbolia voidaan käyttää yhdessä käytettävän kemiallisen ainesosan tai yhdisteen merkin kanssa. Tällöin asiakkaan on noudatettava kyseisiä kemikaaleja koskevan direktiivin vaatimuksia.

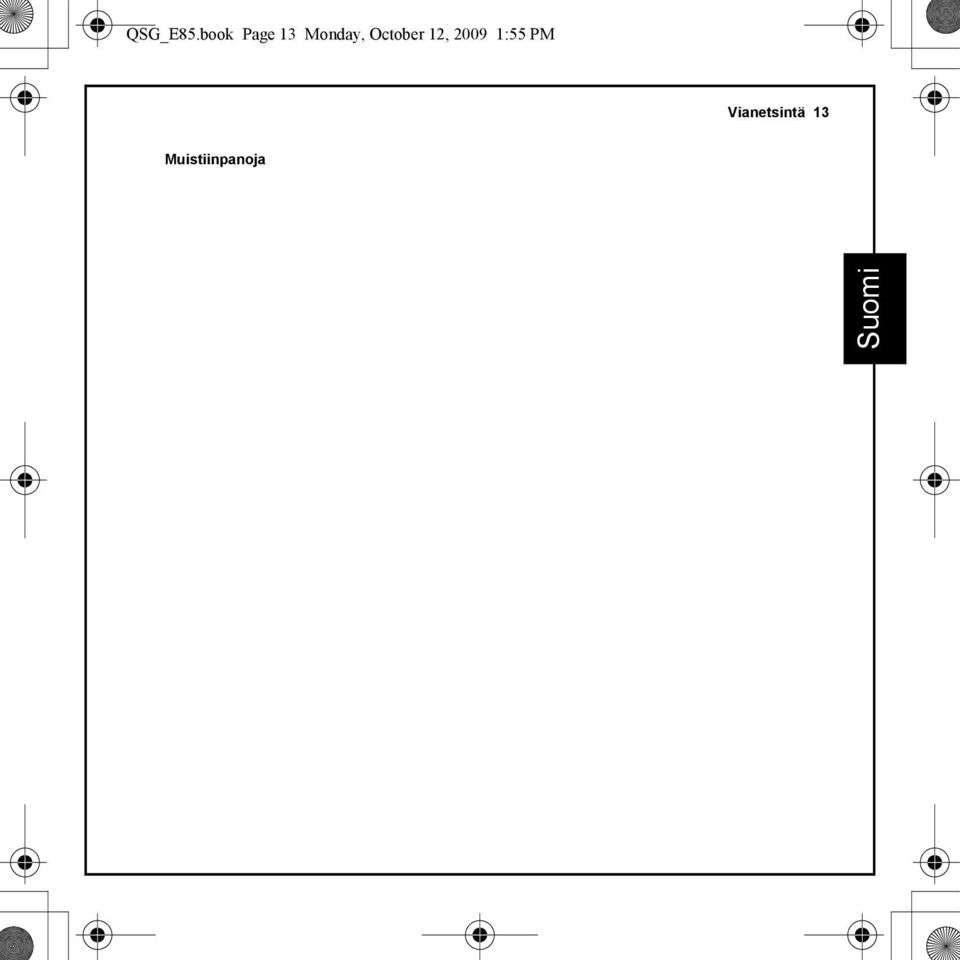

15 QSG_E85.book Page 13 Monday, October 12, :55 PM Vianetsintä 13 Muistiinpanoja

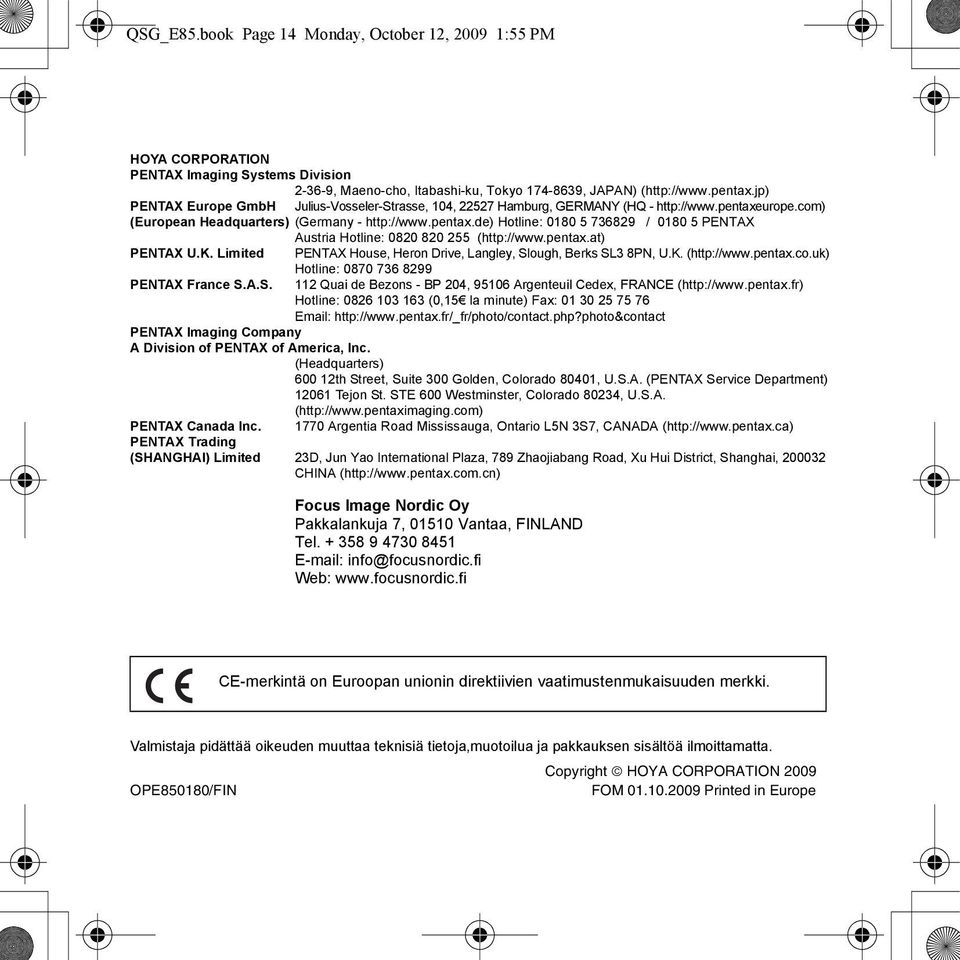

16 QSG_E85.book Page 14 Monday, October 12, :55 PM HOYA CORPORATION PENTAX Imaging Systems Division , Maeno-cho, Itabashi-ku, Tokyo , JAPAN) ( PENTAX Europe GmbH Julius-Vosseler-Strasse, 104, Hamburg, GERMANY (HQ - (European Headquarters) (Germany - Hotline: / PENTAX Austria Hotline: ( PENTAX U.K. Limited PENTAX House, Heron Drive, Langley, Slough, Berks SL3 8PN, U.K. ( Hotline: PENTAX France S.A.S. 112 Quai de Bezons - BP 204, Argenteuil Cedex, FRANCE ( Hotline: (0,15 la minute) Fax: PENTAX Imaging Company A Division of PENTAX of America, Inc. (Headquarters) th Street, Suite 300 Golden, Colorado 80401, U.S.A. (PENTAX Service Department) Tejon St. STE 600 Westminster, Colorado 80234, U.S.A. ( PENTAX Canada Inc Argentia Road Mississauga, Ontario L5N 3S7, CANADA ( PENTAX Trading (SHANGHAI) Limited 23D, Jun Yao International Plaza, 789 Zhaojiabang Road, Xu Hui District, Shanghai, CHINA ( Focus Image Nordic Oy Pakkalankuja 7, Vantaa, FINLAND Tel info@focusnordic.fi Web: CE-merkintä on Euroopan unionin direktiivien vaatimustenmukaisuuden merkki. Valmistaja pidättää oikeuden muuttaa teknisiä tietoja,muotoilua ja pakkauksen sisältöä ilmoittamatta. Copyright HOYA CORPORATION 2009 OPE850180/FIN FOM Printed in Europe
