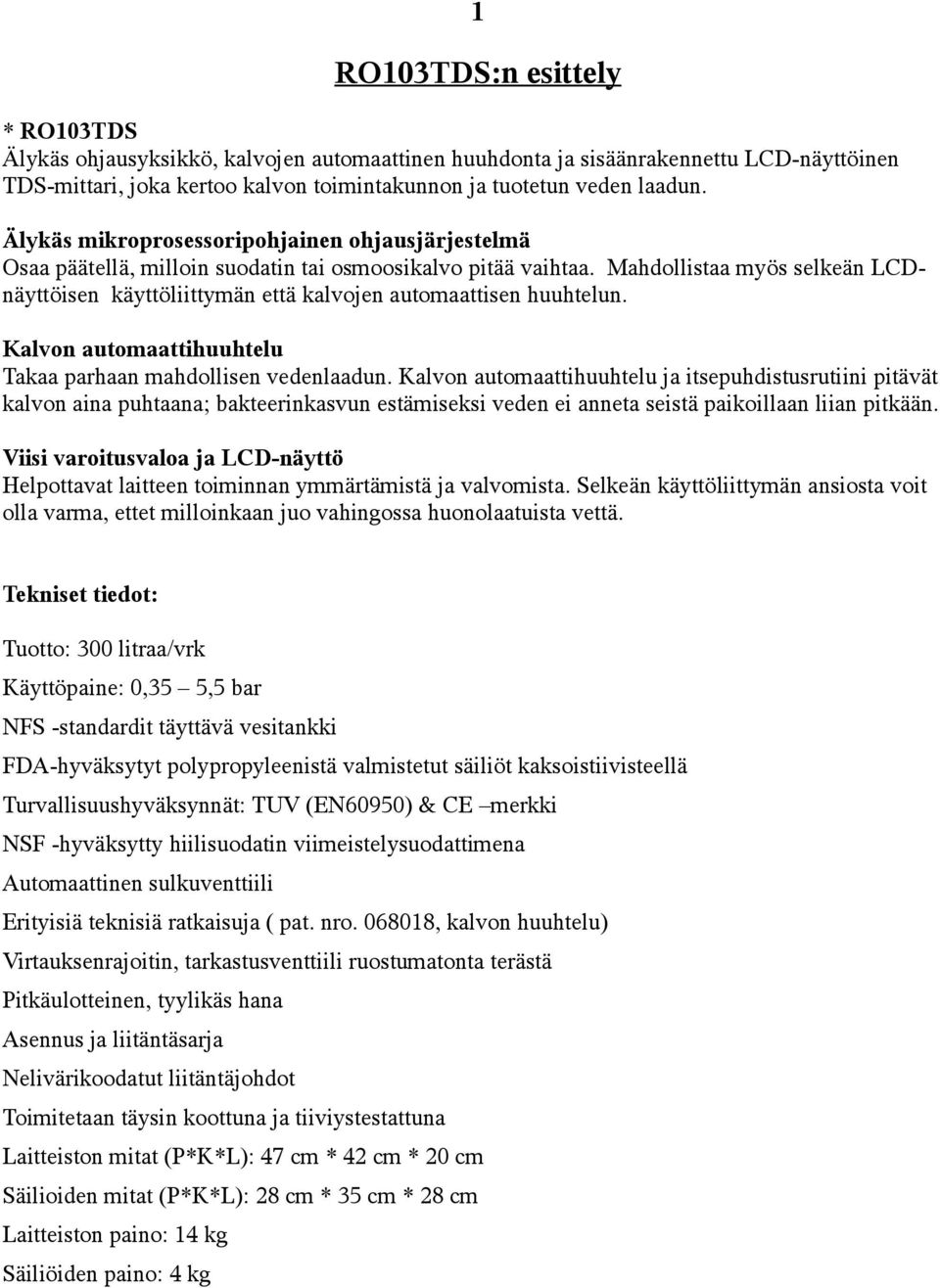

2 1 RO103TDS:n esittely * RO103TDS Älykäs ohjausyksikkö, kalvojen automaattinen huuhdonta ja sisäänrakennettu LCD-näyttöinen TDS-mittari, joka kertoo kalvon toimintakunnon ja tuotetun veden laadun. Älykäs mikroprosessoripohjainen ohjausjärjestelmä Osaa päätellä, milloin suodatin tai osmoosikalvo pitää vaihtaa. Mahdollistaa myös selkeän LCDnäyttöisen käyttöliittymän että kalvojen automaattisen huuhtelun. Kalvon automaattihuuhtelu Takaa parhaan mahdollisen vedenlaadun. Kalvon automaattihuuhtelu ja itsepuhdistusrutiini pitävät kalvon aina puhtaana; bakteerinkasvun estämiseksi veden ei anneta seistä paikoillaan liian pitkään. Viisi varoitusvaloa ja LCD-näyttö Helpottavat laitteen toiminnan ymmärtämistä ja valvomista. Selkeän käyttöliittymän ansiosta voit olla varma, ettet milloinkaan juo vahingossa huonolaatuista vettä. Tekniset tiedot: Tuotto: 300 litraa/vrk Käyttöpaine: 0,35 5,5 bar NFS -standardit täyttävä vesitankki FDA-hyväksytyt polypropyleenistä valmistetut säiliöt kaksoistiivisteellä Turvallisuushyväksynnät: TUV (EN60950) & CE merkki NSF -hyväksytty hiilisuodatin viimeistelysuodattimena Automaattinen sulkuventtiili Erityisiä teknisiä ratkaisuja ( pat. nro , kalvon huuhtelu) Virtauksenrajoitin, tarkastusventtiili ruostumatonta terästä Pitkäulotteinen, tyylikäs hana Asennus ja liitäntäsarja Nelivärikoodatut liitäntäjohdot Toimitetaan täysin koottuna ja tiiviystestattuna Laitteiston mitat (P*K*L): 47 cm * 42 cm * 20 cm Säilioiden mitat (P*K*L): 28 cm * 35 cm * 28 cm Laitteiston paino: 14 kg Säiliöiden paino: 4 kg

3 2 Mitä on käänteisosmoosi? Käänteisosmoosimenetelmä kehitettiin alunperin laivaston käyttöön meriveden tekemiseksi juomakelpoiseksi; se soveltuu erinomaisesti vähäsuolaista ruokavaliota noudattaville henkilöille. Käänteisosmoosikalvon reiät ovat paljon pienempiä kuin bakteerit, virukset tai kryptosporidioosia aiheuttava alkueläin. Oikein toimiessaan prosessi poistaa hanavedestä kaikki mikro-orgasmit ja tuottaa steriiliä vettä. Käänteisosmoosi on luonnollinen osmoosi käännettynä. Vedenpuhdistusjärjestelmissä tavoitteena ei ole suolapitoisuuden lasku vaan suolan ja muiden epäpuhtauksien erottaminen puhtaasta vedestä. Kun luontainen osmoosi käännetään, suolaliuoksen vesi pakotetaan paineen avulla kalvon läpi päinvastaiseen suuntaan kuin se kulkee luonnollisessa osmoosissa: tästä tulee koko prosessin nimi. Puhdasta vettä saadaan siis seulomalla pois suola ja muut epäpuhtaudet. Käänteisosmoosi Veden virtaussuunta

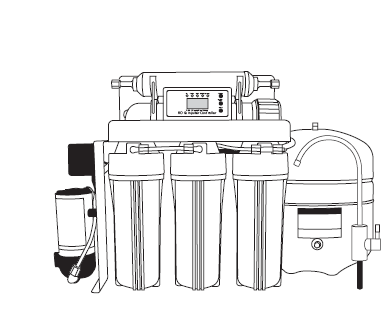

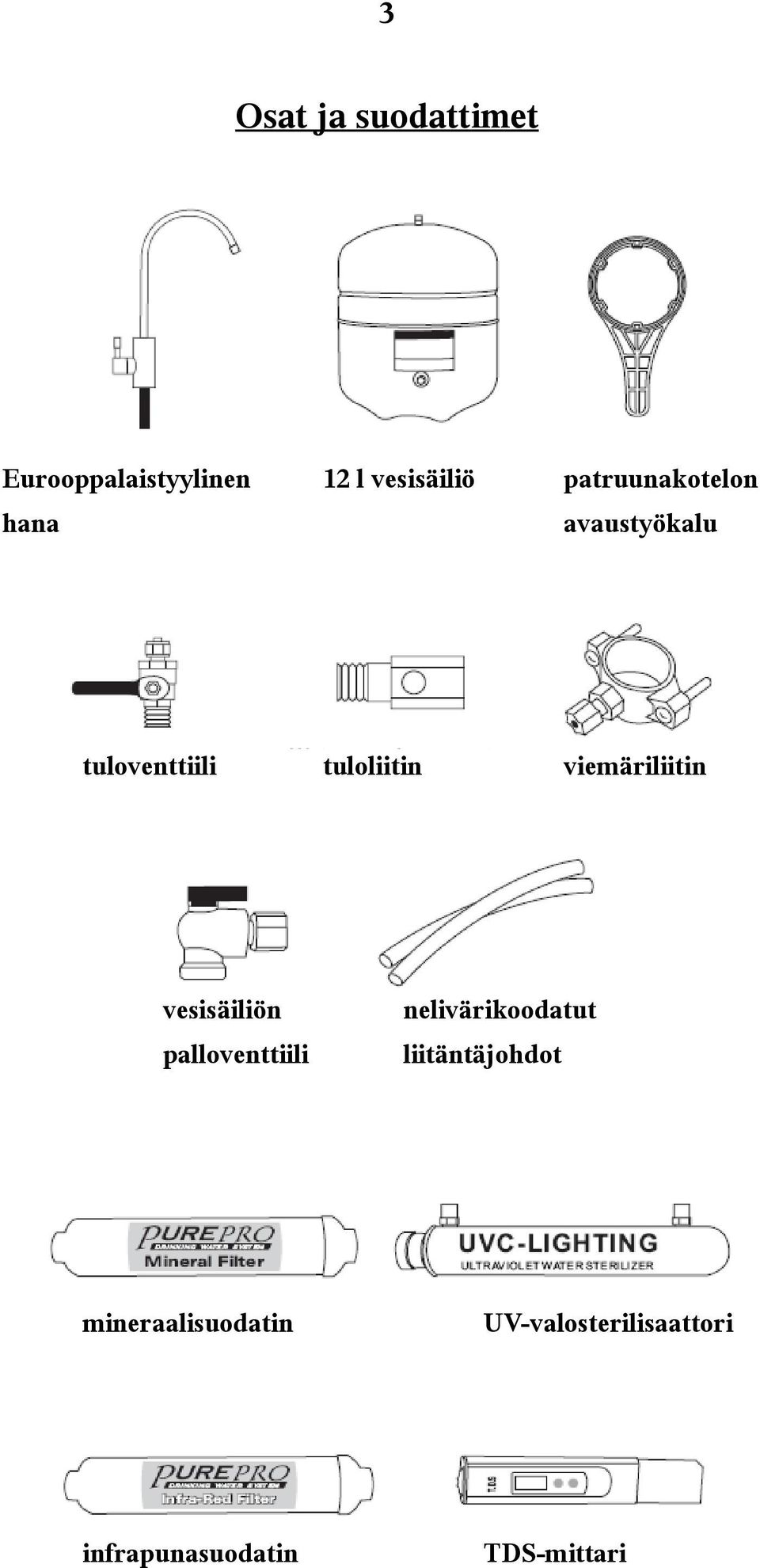

4 3 Osat ja suodattimet Eurooppalaistyylinen 12 l vesisäiliö patruunakotelon hana avaustyökalu tuloventtiili tuloliitin viemäriliitin vesisäiliön palloventtiili nelivärikoodatut liitäntäjohdot mineraalisuodatin UV-valosterilisaattori infrapunasuodatin TDS-mittari

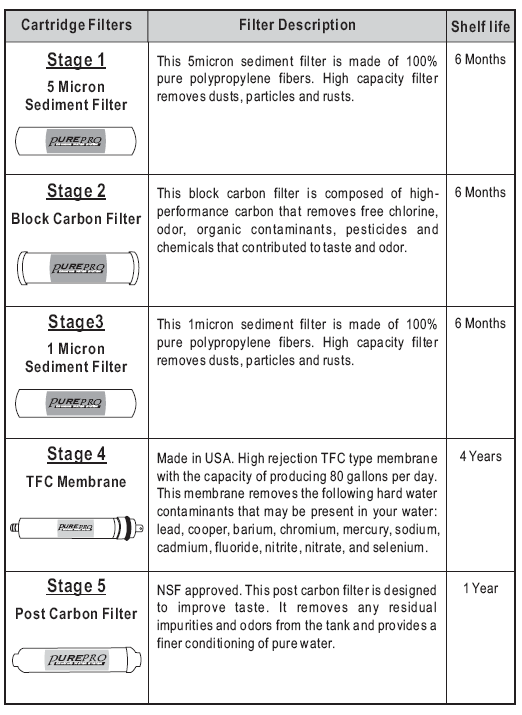

5 4 Suodatinpatruunat Suodatinpatruuna Suodattimen toiminta Kesto Vaihe 1 5 mikronin sedimenttisuodatin Tämä 5 mikronin sedimenttifiltteri on valmistettu 100%:n puhtaasta polypropyleenikuidusta. Suuritehoinen suodatin 5 mikronin poistaa pölyä, ruostetta ja muita hiukkasia. sedimenttisuodatin 6 kk Vaihe 2 1. Aktiivihiilisuodatin Tämä 5 ensimmäinen mikronin aktiivihiilisuodatin on valmistettu sedimenttisuodatin suuritehoisesta hiilestä joka poistaa ylimääräistä klooria, orgaanisia jäämiä, tuholaismyrkkyjä ja muita makuun tai hajuun vaikuttavia kemikaaleja. 6 kk Vaihe 3 1 mikronin sedimenttisuodatin Tämä 51 mikronin sedimenttifiltteri on valmistettu 100%:n sedimenttisuodatin puhtaasta polypropyleenikuidusta. Suuritehoinen suodatin poistaa pölyä, ruostetta ja muita hiukkasia. 6 kk Vaihe 4 TFC-kalvo Made 5 in mikronin USA. Suuritehoinen TFC-kalvo tuottaa jopa sedimenttisuodatin 300 l/vrk. Suodattaa pois lyijyä, kuparia, kromia, elohopeaa, natriumia, nitraatteja ja nitriittijä, seleeniä jne. 4 vuotta Vaihe 5 2. aktiivihiilisuodatin NSF-hyväksytty. 5 mikronin Jälkimmäinen aktiivihiilisuodatin sedimenttisuodatin poistaa epäpuhtausjäämiä ja hajuja vesisäiliöstä ja parantaa puhtaan veden laatua. 1 6 vuosi kk

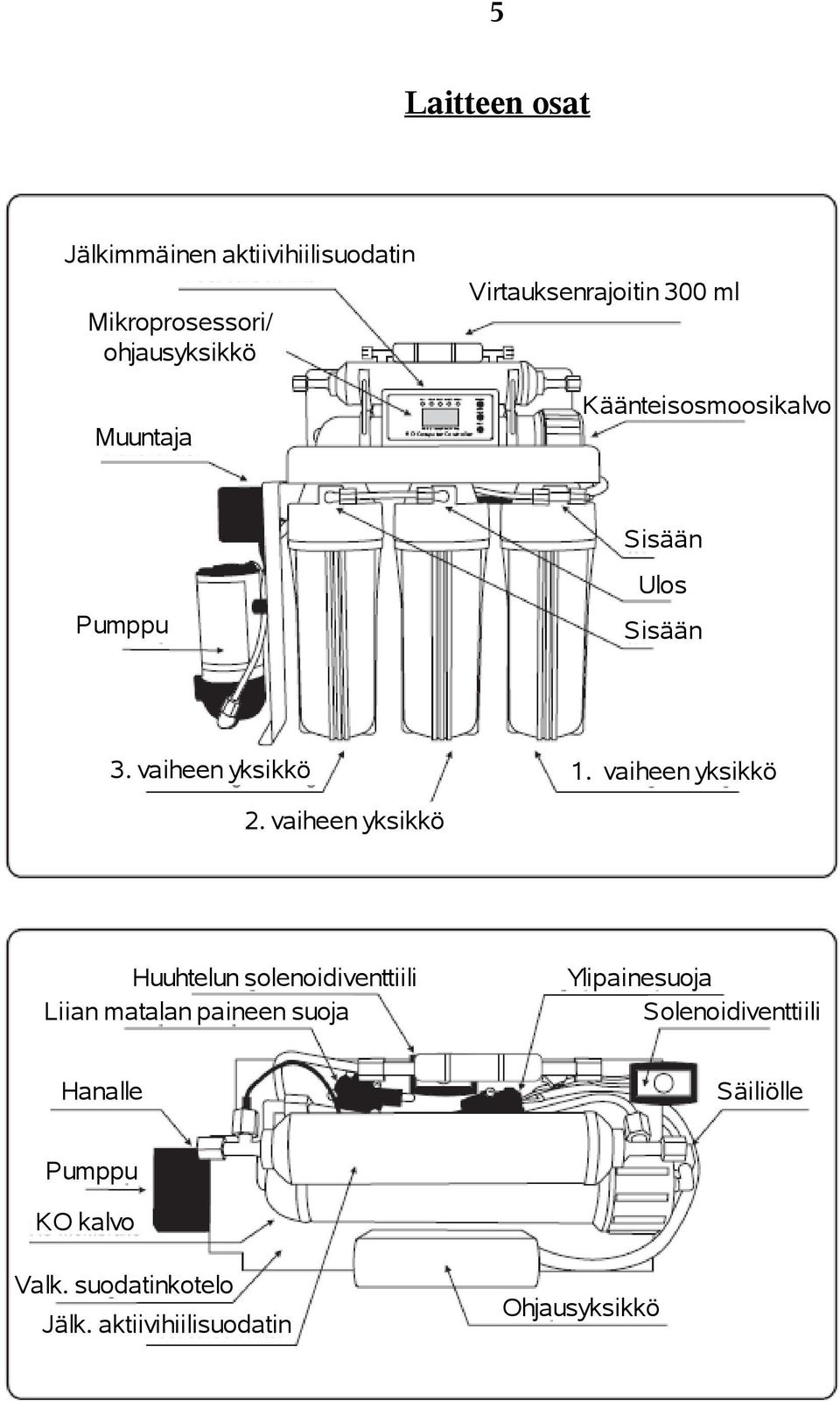

6 5 Laitteen osat Jälkimmäinen aktiivihiilisuodatin Mikroprosessori/ ohjausyksikkö Muuntaja Virtauksenrajoitin 300 ml Käänteisosmoosikalvo Pumppu Sisään Ulos Sisään 3. vaiheen yksikkö 1. vaiheen yksikkö 2. vaiheen yksikkö Huuhtelun solenoidiventtiili Liian matalan paineen suoja Ylipainesuoja Solenoidiventtiili Hanalle Säiliölle Pumppu KO kalvo Valk. suodatinkotelo Jälk. aktiivihiilisuodatin Ohjausyksikkö

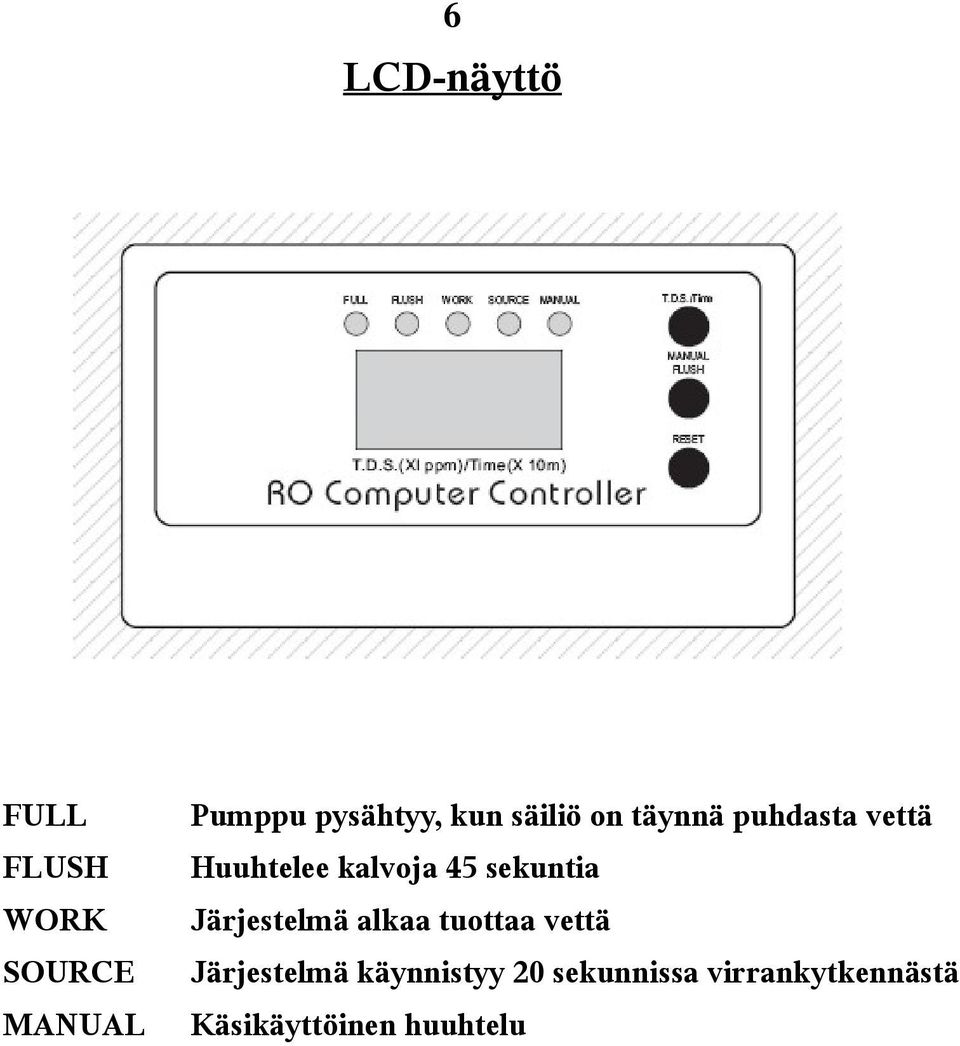

7 6 LCD-näyttö FULL FLUSH WORK SOURCE MANUAL Pumppu pysähtyy, kun säiliö on täynnä puhdasta vettä Huuhtelee kalvoja 45 sekuntia Järjestelmä alkaa tuottaa vettä Järjestelmä käynnistyy 20 sekunnissa virrankytkennästä Käsikäyttöinen huuhtelu

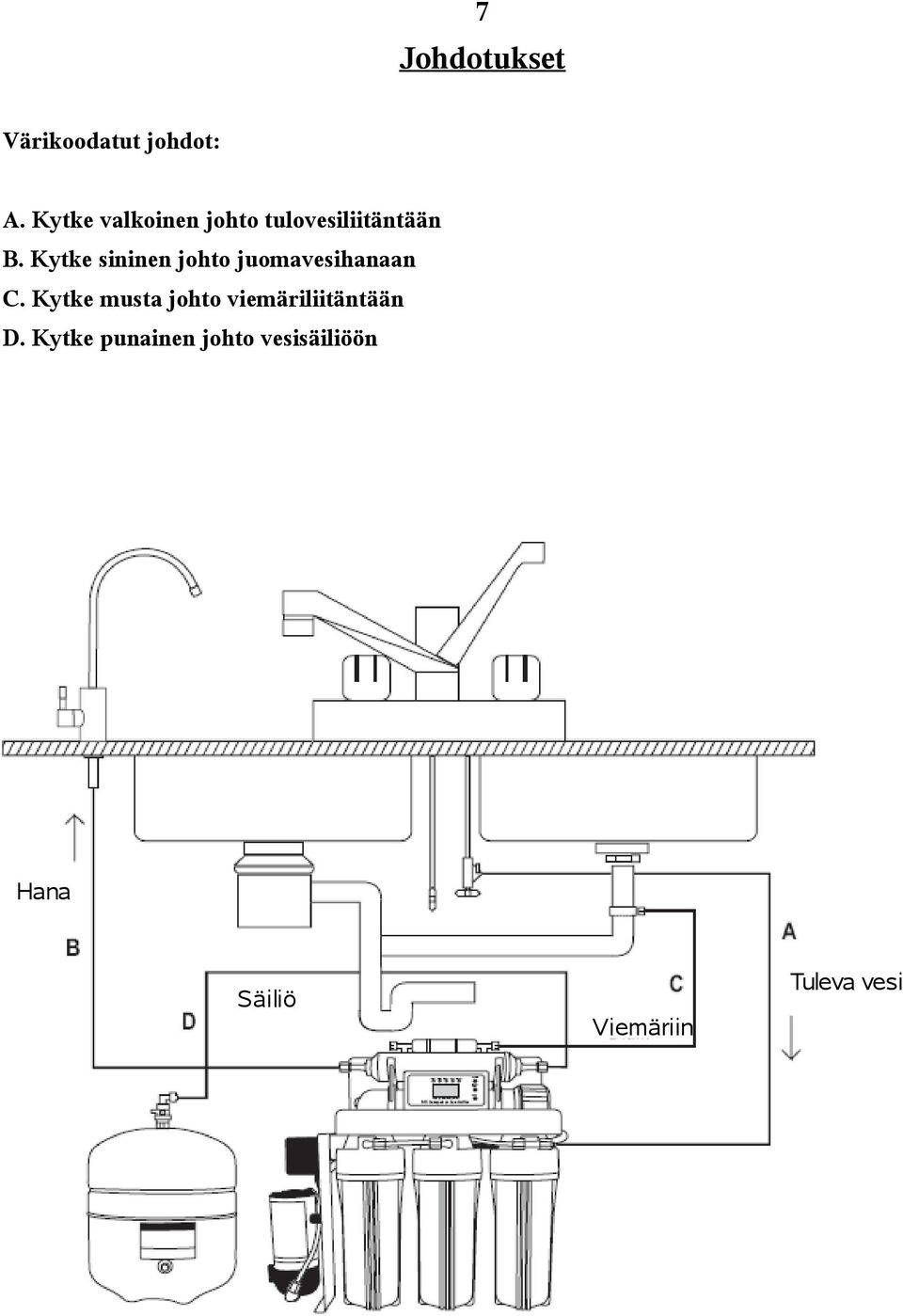

8 7 Johdotukset Värikoodatut johdot: A. Kytke valkoinen johto tulovesiliitäntään B. Kytke sininen johto juomavesihanaan C. Kytke musta johto viemäriliitäntään D. Kytke punainen johto vesisäiliöön Hana Säiliö Viemäriin Tuleva vesi

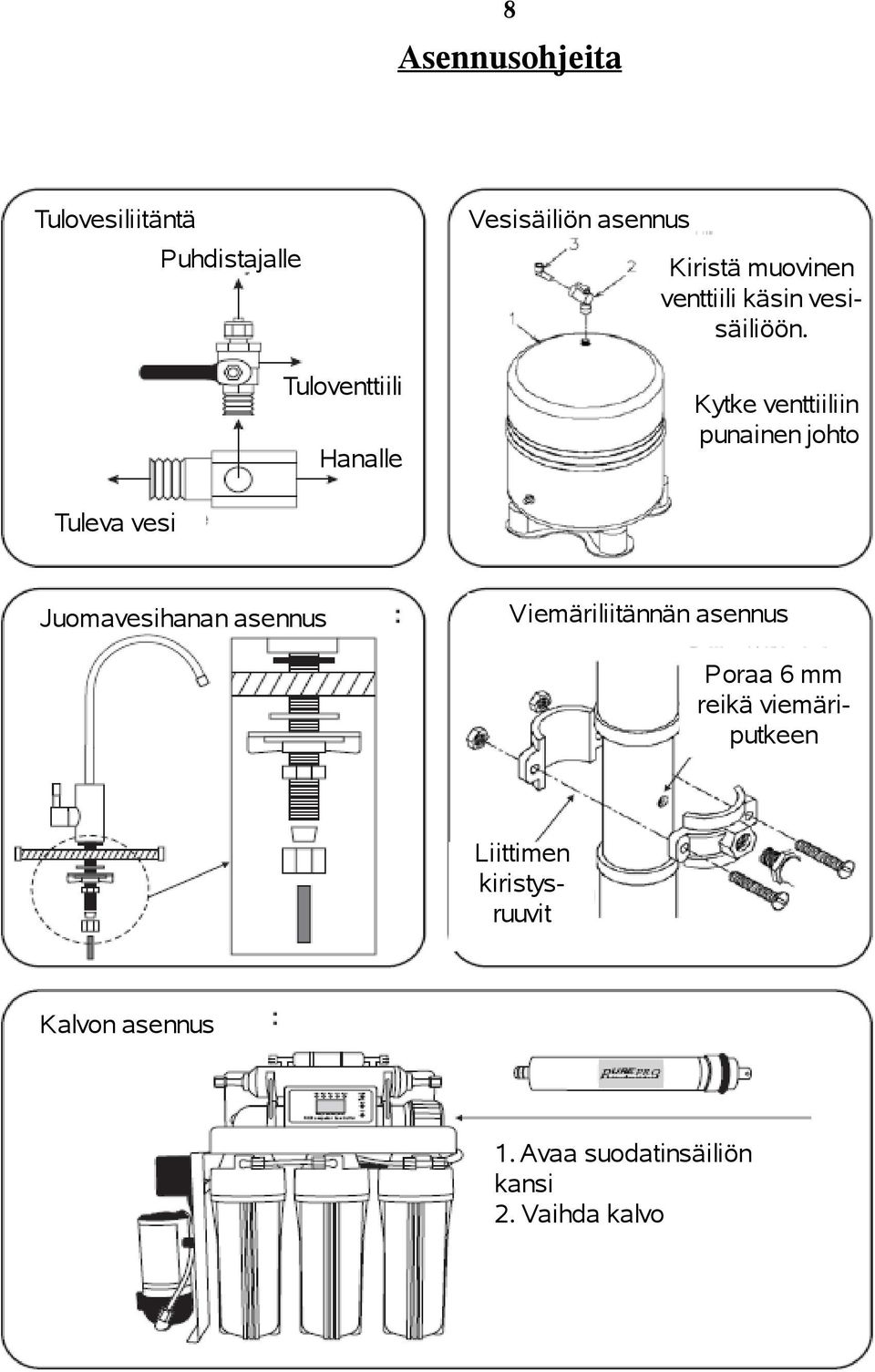

9 8 Asennusohjeita Tulovesiliitäntä Puhdistajalle Tuloventtiili Hanalle Vesisäiliön asennus Kiristä muovinen venttiili käsin vesisäiliöön. Kytke venttiiliin punainen johto Tuleva vesi Juomavesihanan asennus Viemäriliitännän asennus Poraa 6 mm reikä viemäriputkeen Liittimen kiristysruuvit Kalvon asennus 1. Avaa suodatinsäiliön kansi 2. Vaihda kalvo

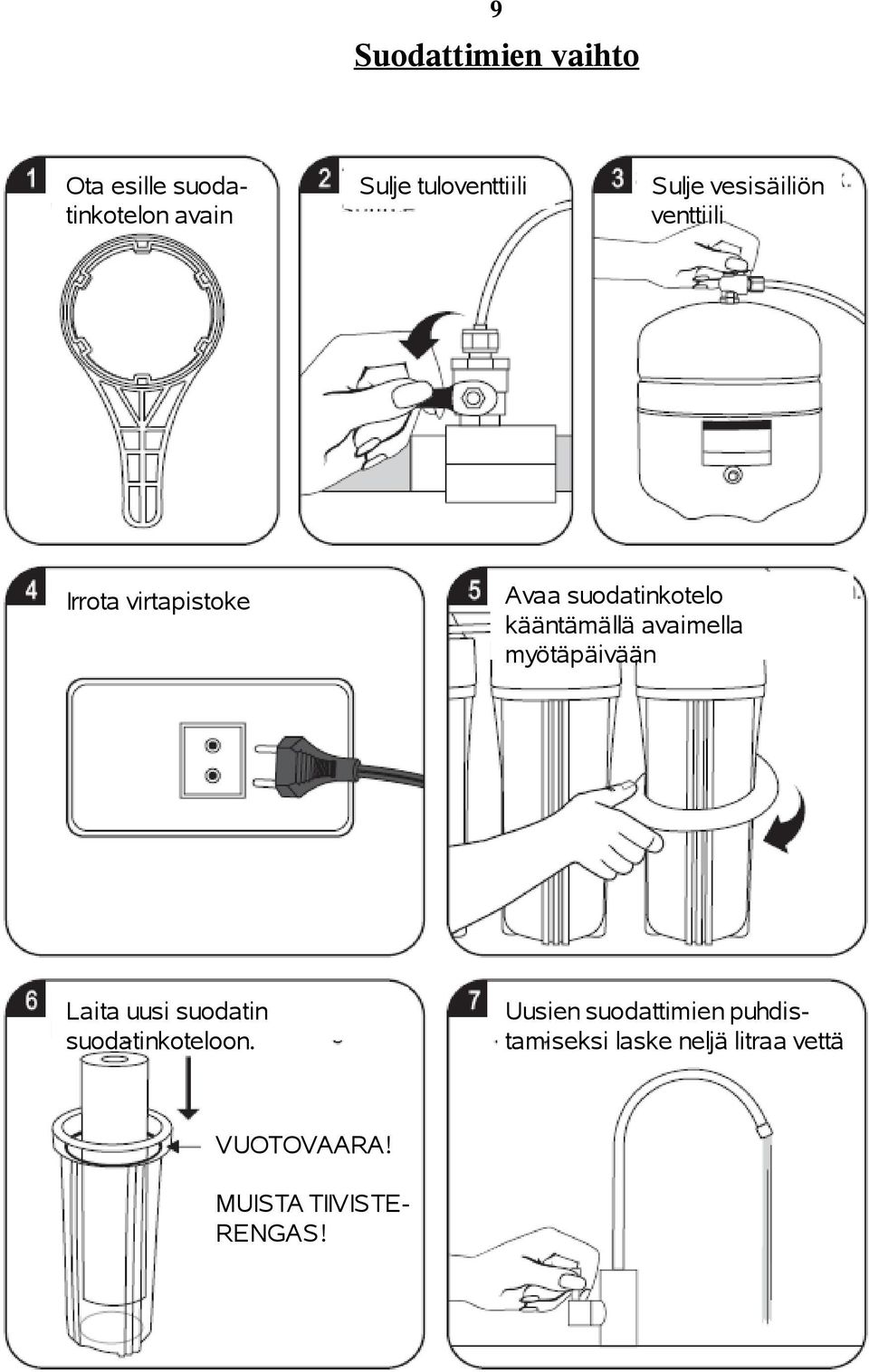

10 9 Suodattimien vaihto Ota esille suodatinkotelon avain Sulje tuloventtiili Sulje vesisäiliön venttiili Irrota virtapistoke Avaa suodatinkotelo kääntämällä avaimella myötäpäivään Laita uusi suodatin suodatinkoteloon. Uusien suodattimien puhdistamiseksi laske neljä litraa vettä VUOTOVAARA! MUISTA TIIVISTE- RENGAS!

11 10 Kalvonvaihto Irrota virtapistoke Sulje tuloventtiili Sulje vesisäiliö Löysää Jaco-liitin vastapäivään Kalvokotelon kansi aukeaa vastapäivään kiertämällä Poista vanha kalvo pihdeillä Työnnä uusi kalvo kokonaan sisään tulppapää edellä

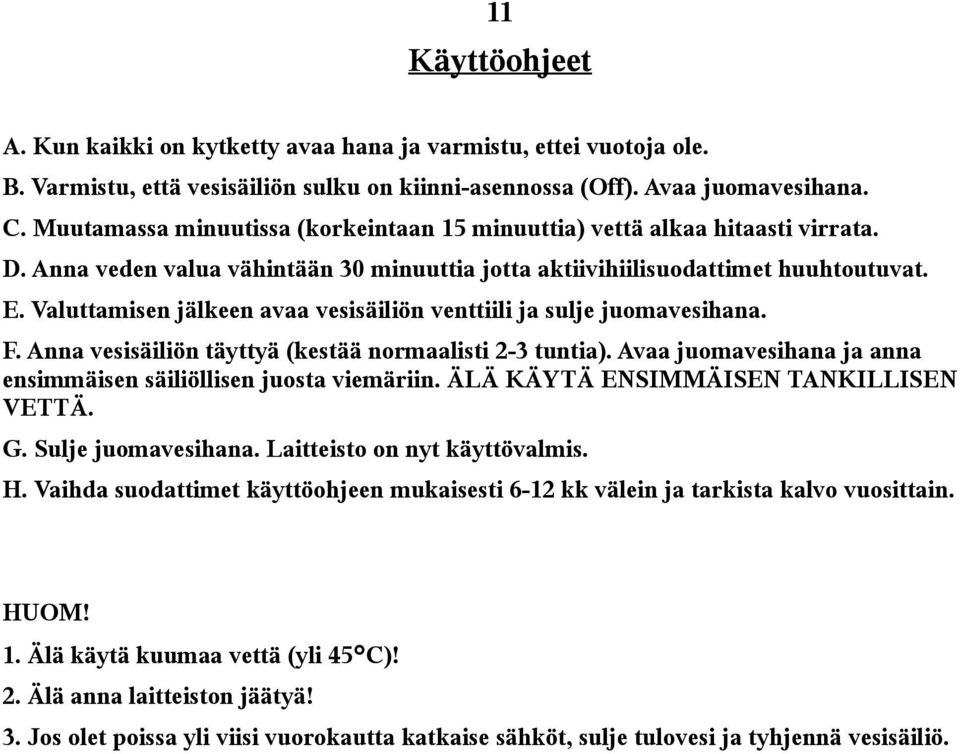

12 11 Käyttöohjeet A. Kun kaikki on kytketty avaa hana ja varmistu, ettei vuotoja ole. B. Varmistu, että vesisäiliön sulku on kiinni-asennossa (Off). Avaa juomavesihana. C. Muutamassa minuutissa (korkeintaan 15 minuuttia) vettä alkaa hitaasti virrata. D. Anna veden valua vähintään 30 minuuttia jotta aktiivihiilisuodattimet huuhtoutuvat. E. Valuttamisen jälkeen avaa vesisäiliön venttiili ja sulje juomavesihana. F. Anna vesisäiliön täyttyä (kestää normaalisti 2-3 tuntia). Avaa juomavesihana ja anna ensimmäisen säiliöllisen juosta viemäriin. ÄLÄ KÄYTÄ ENSIMMÄISEN TANKILLISEN VETTÄ. G. Sulje juomavesihana. Laitteisto on nyt käyttövalmis. H. Vaihda suodattimet käyttöohjeen mukaisesti 6-12 kk välein ja tarkista kalvo vuosittain. HUOM! 1. Älä käytä kuumaa vettä (yli 45 C)! 2. Älä anna laitteiston jäätyä! 3. Jos olet poissa yli viisi vuorokautta katkaise sähköt, sulje tulovesi ja tyhjennä vesisäiliö.

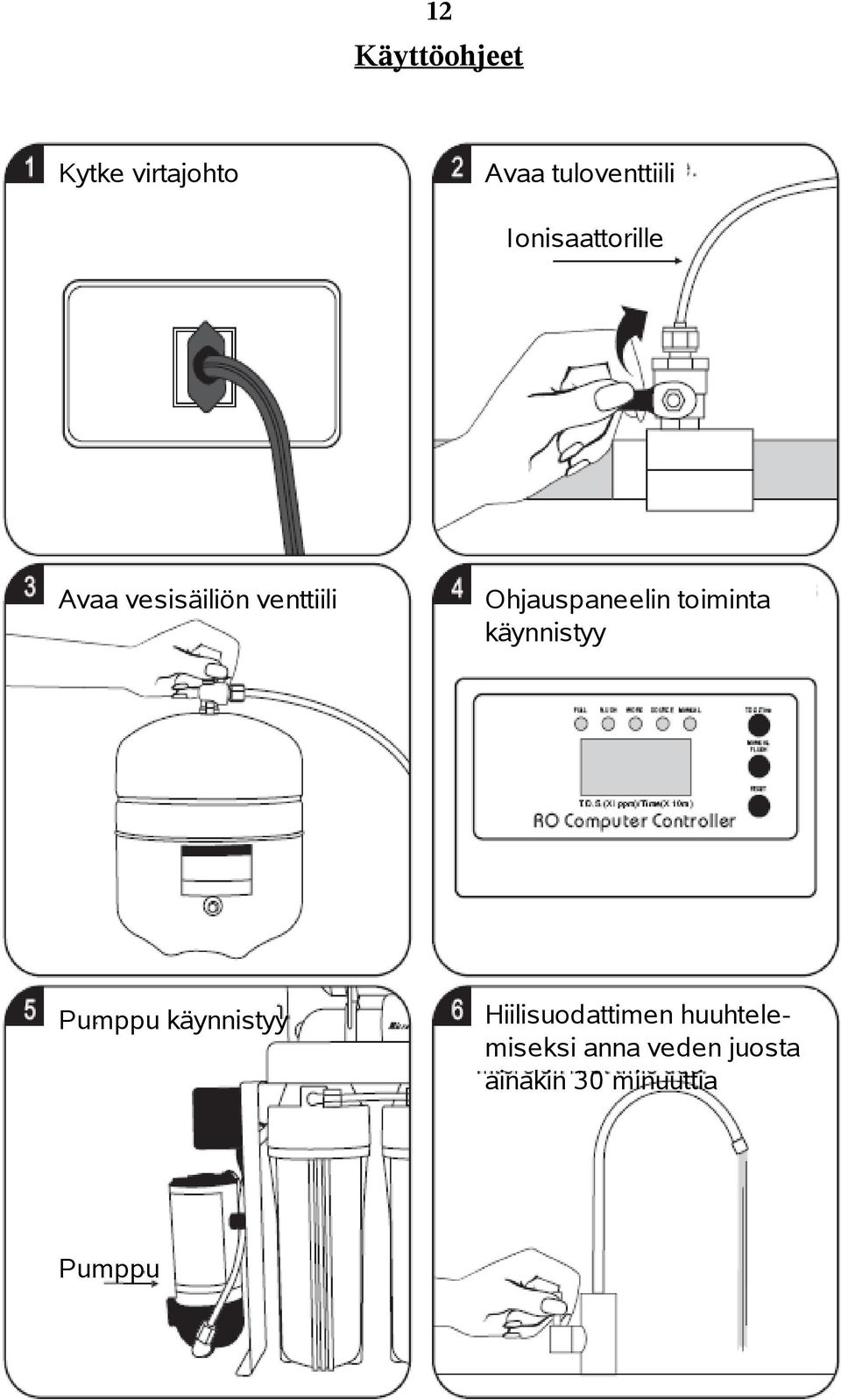

13 12 Käyttöohjeet Kytke virtajohto Avaa tuloventtiili Ionisaattorille Avaa vesisäiliön venttiili Ohjauspaneelin toiminta käynnistyy Pumppu käynnistyy Hiilisuodattimen huuhtelemiseksi anna veden juosta ainakin 30 minuuttia Pumppu

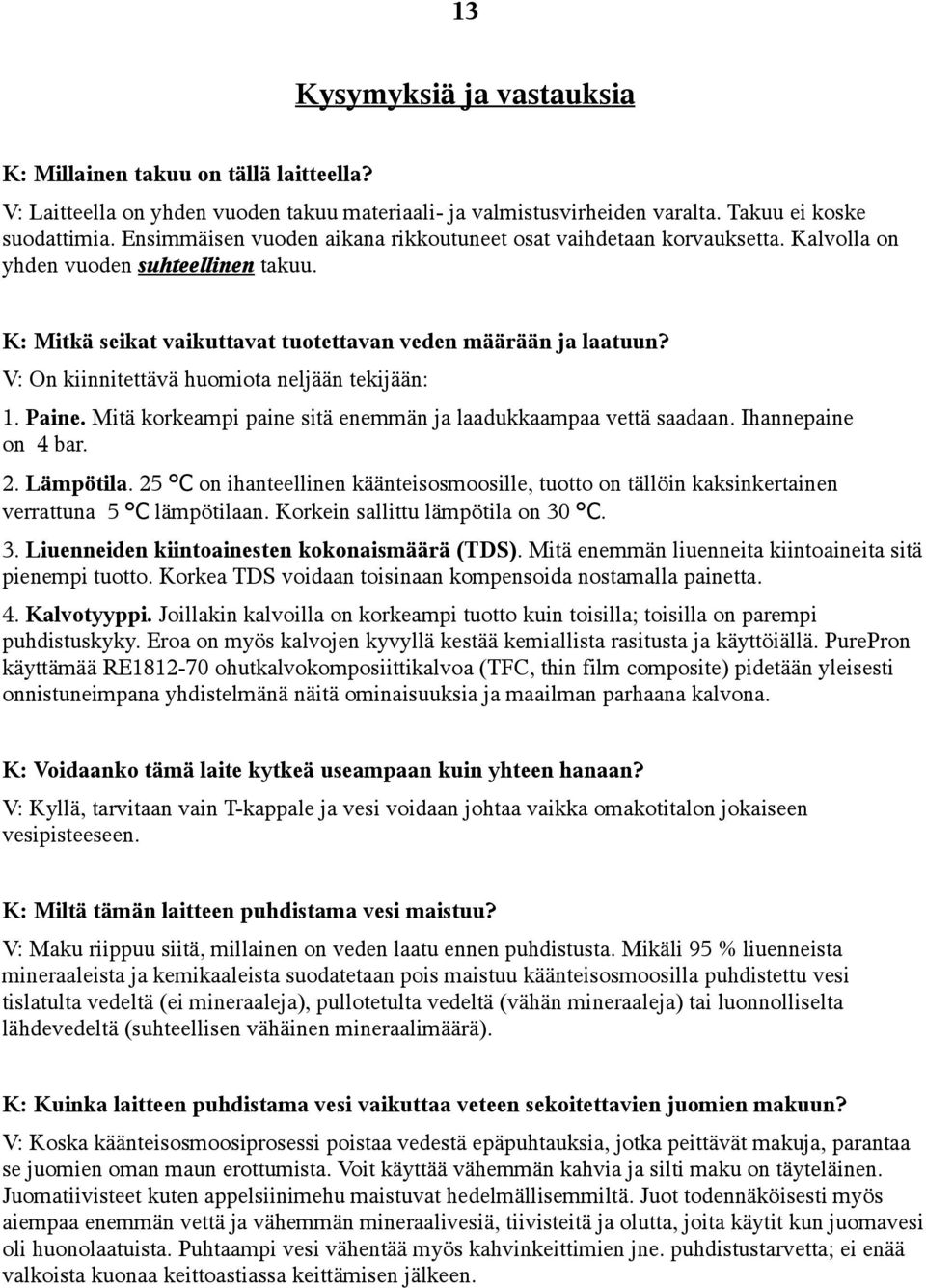

14 13 Kysymyksiä ja vastauksia K: Millainen takuu on tällä laitteella? V: Laitteella on yhden vuoden takuu materiaali- ja valmistusvirheiden varalta. Takuu ei koske suodattimia. Ensimmäisen vuoden aikana rikkoutuneet osat vaihdetaan korvauksetta. Kalvolla on yhden vuoden suhteellinen takuu. K: Mitkä seikat vaikuttavat tuotettavan veden määrään ja laatuun? V: On kiinnitettävä huomiota neljään tekijään: 1. Paine. Mitä korkeampi paine sitä enemmän ja laadukkaampaa vettä saadaan. Ihannepaine on 4 bar. 2. Lämpötila. 25 C on ihanteellinen käänteisosmoosille, tuotto on tällöin kaksinkertainen verrattuna 5 C lämpötilaan. Korkein sallittu lämpötila on 30 C. 3. Liuenneiden kiintoainesten kokonaismäärä (TDS). Mitä enemmän liuenneita kiintoaineita sitä pienempi tuotto. Korkea TDS voidaan toisinaan kompensoida nostamalla painetta. 4. Kalvotyyppi. Joillakin kalvoilla on korkeampi tuotto kuin toisilla; toisilla on parempi puhdistuskyky. Eroa on myös kalvojen kyvyllä kestää kemiallista rasitusta ja käyttöiällä. PurePron käyttämää RE ohutkalvokomposiittikalvoa (TFC, thin film composite) pidetään yleisesti onnistuneimpana yhdistelmänä näitä ominaisuuksia ja maailman parhaana kalvona. K: Voidaanko tämä laite kytkeä useampaan kuin yhteen hanaan? V: Kyllä, tarvitaan vain T-kappale ja vesi voidaan johtaa vaikka omakotitalon jokaiseen vesipisteeseen. K: Miltä tämän laitteen puhdistama vesi maistuu? V: Maku riippuu siitä, millainen on veden laatu ennen puhdistusta. Mikäli 95 % liuenneista mineraaleista ja kemikaaleista suodatetaan pois maistuu käänteisosmoosilla puhdistettu vesi tislatulta vedeltä (ei mineraaleja), pullotetulta vedeltä (vähän mineraaleja) tai luonnolliselta lähdevedeltä (suhteellisen vähäinen mineraalimäärä). K: Kuinka laitteen puhdistama vesi vaikuttaa veteen sekoitettavien juomien makuun? V: Koska käänteisosmoosiprosessi poistaa vedestä epäpuhtauksia, jotka peittävät makuja, parantaa se juomien oman maun erottumista. Voit käyttää vähemmän kahvia ja silti maku on täyteläinen. Juomatiivisteet kuten appelsiinimehu maistuvat hedelmällisemmiltä. Juot todennäköisesti myös aiempaa enemmän vettä ja vähemmän mineraalivesiä, tiivisteitä ja olutta, joita käytit kun juomavesi oli huonolaatuista. Puhtaampi vesi vähentää myös kahvinkeittimien jne. puhdistustarvetta; ei enää valkoista kuonaa keittoastiassa keittämisen jälkeen.

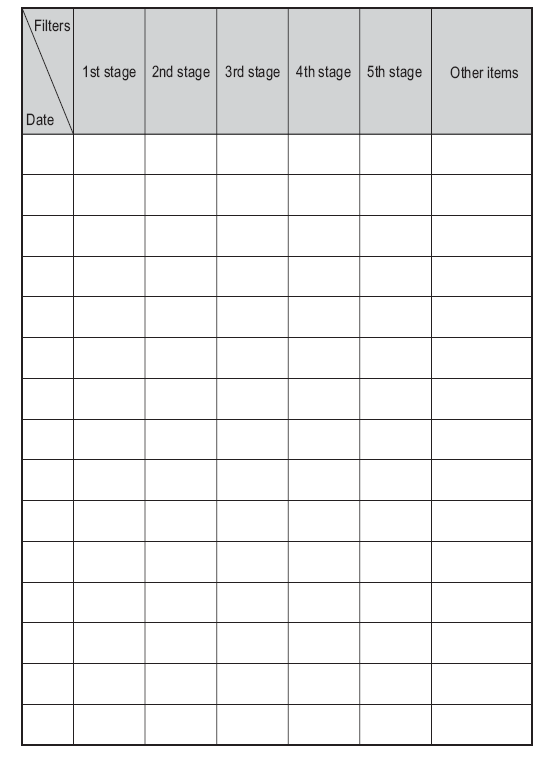

15 14 Huoltotoimenpiteiden tarkistuslista suodatin 1. vaihe 2. vaihe 3. vaihe 4. vaihe 5. vaihe Muu tarvike pvm

16 15 Muistiinpanoja Tuotetyyppi Ostopäivä Nimi Puh Osoite
