1 Palofysiikka T Yritysturvallisuuden seminaari Kalle Anttila

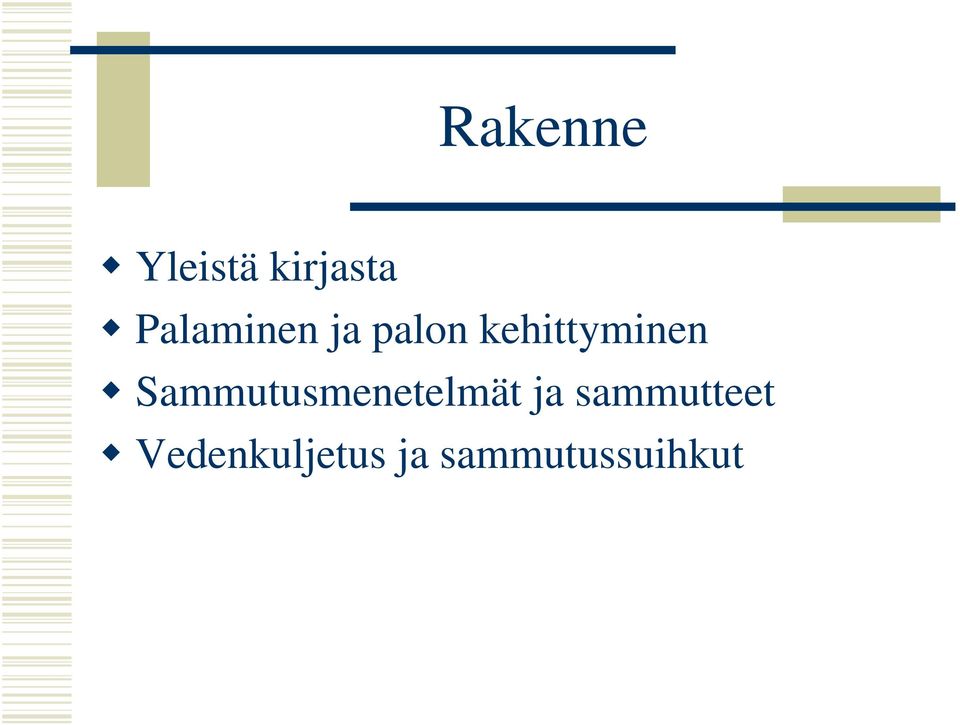

2 Rakenne Yleistä kirjasta Palaminen ja palon kehittyminen Sammutusmenetelmät ja sammutteet Vedenkuljetus ja sammutussuihkut

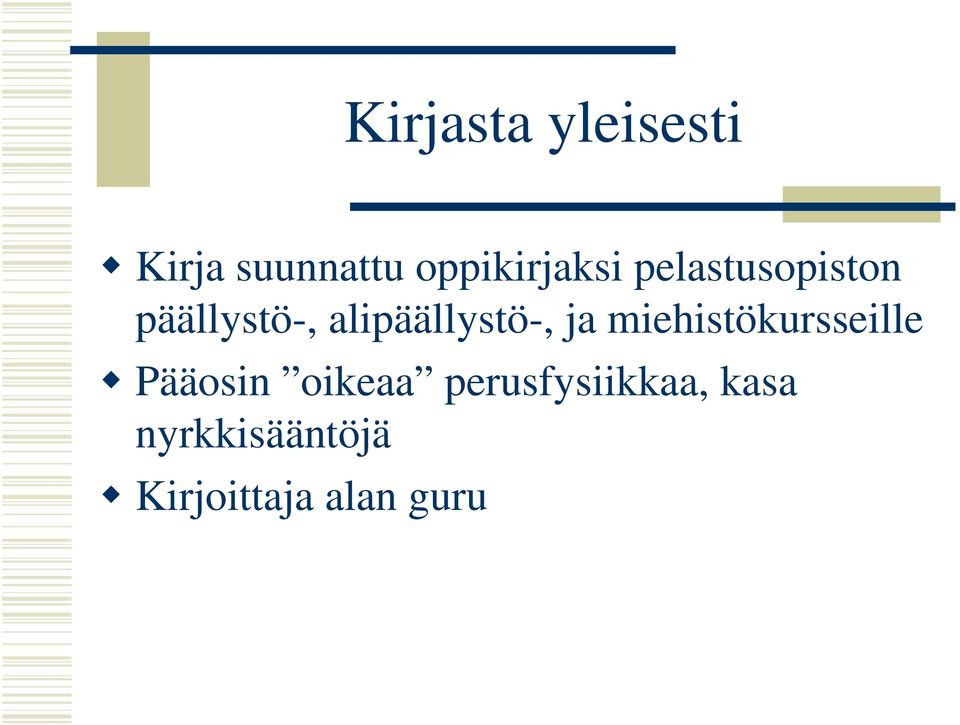

3 Kirjasta yleisesti Kirja suunnattu oppikirjaksi pelastusopiston päällystö-, alipäällystö-, ja miehistökursseille Pääosin oikeaa perusfysiikkaa, kasa nyrkkisääntöjä Kirjoittaja alan guru

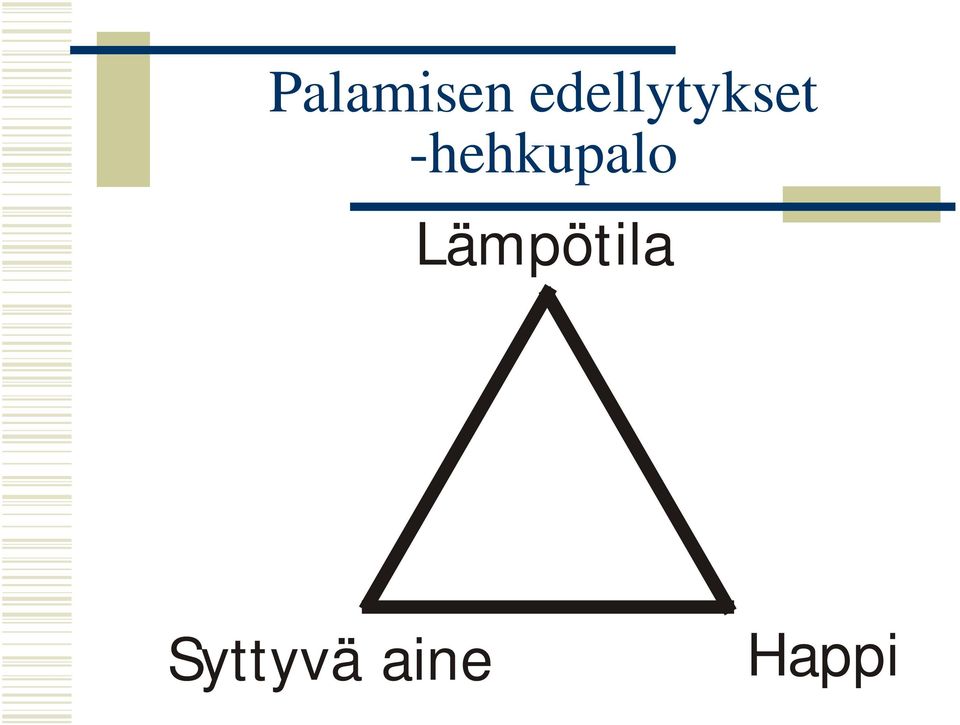

4 Palamisen edellytykset -hehkupalo Lämpötila Syttyvä aine Happi

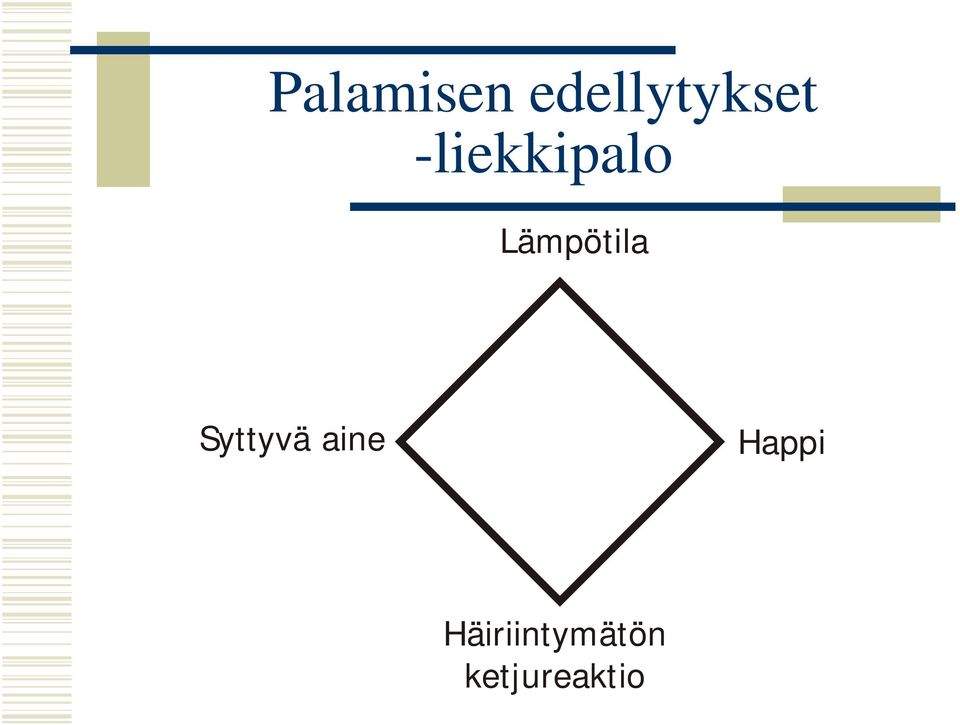

5 Palamisen edellytykset -liekkipalo Lämpötila Syttyvä aine Happi Häiriintymätön ketjureaktio

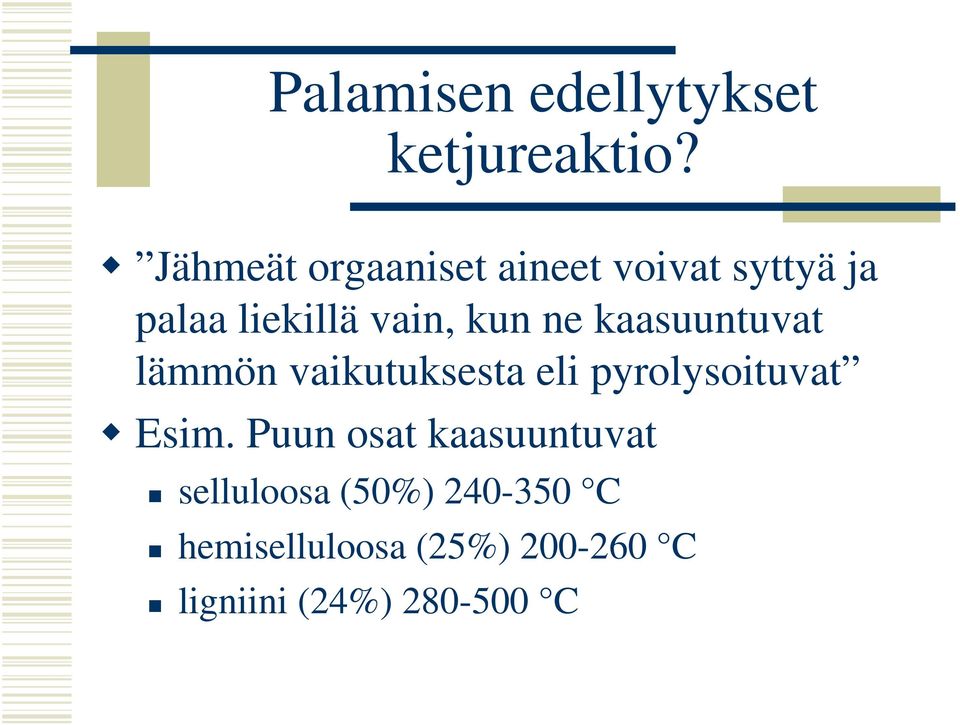

6 Palamisen edellytykset ketjureaktio? Jähmeät orgaaniset aineet voivat syttyä ja palaa liekillä vain, kun ne kaasuuntuvat lämmön vaikutuksesta eli pyrolysoituvat Esim. Puun osat kaasuuntuvat selluloosa (50%) C hemiselluloosa (25%) C ligniini (24%) C

ne kaasuuntuvat lämmön vaikutuksesta eli pyrolysoituvat Esim.

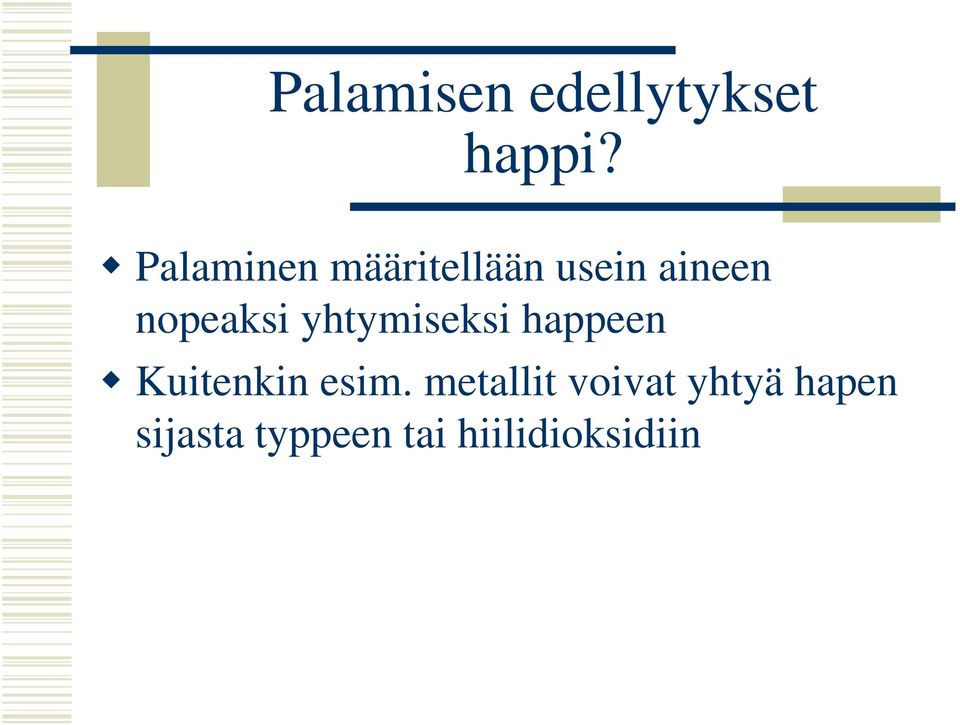

7 Palamisen edellytykset happi? Palaminen määritellään usein aineen nopeaksi yhtymiseksi happeen Kuitenkin esim. metallit voivat yhtyä hapen sijasta typpeen tai hiilidioksidiin

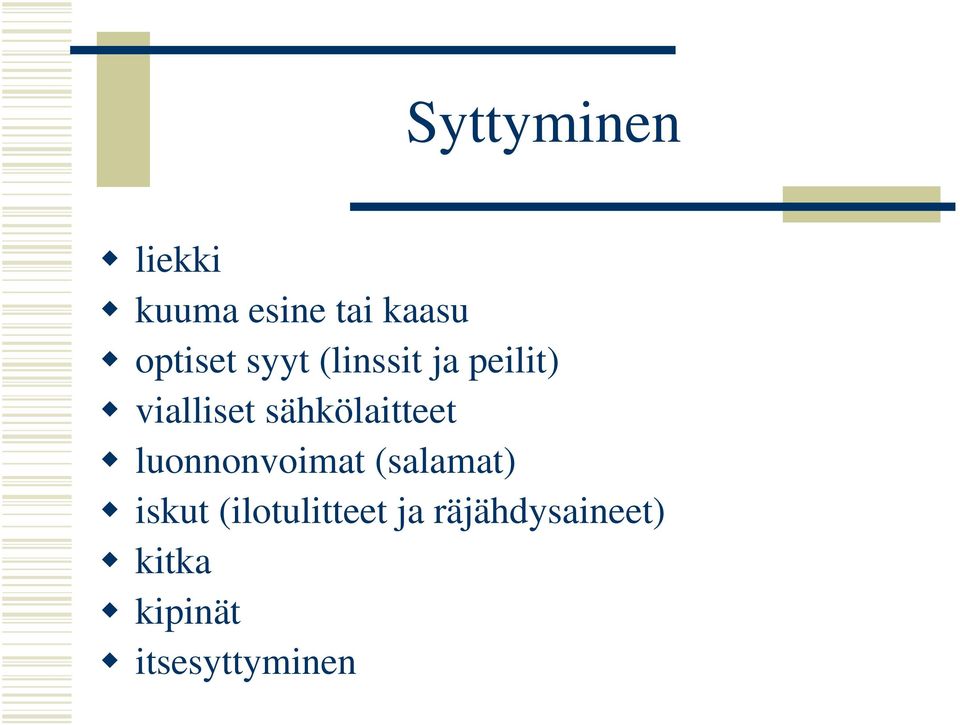

8 Syttyminen liekki kuuma esine tai kaasu optiset syyt (linssit ja peilit) vialliset sähkölaitteet luonnonvoimat (salamat) iskut (ilotulitteet ja räjähdysaineet) kitka kipinät itsesyttyminen

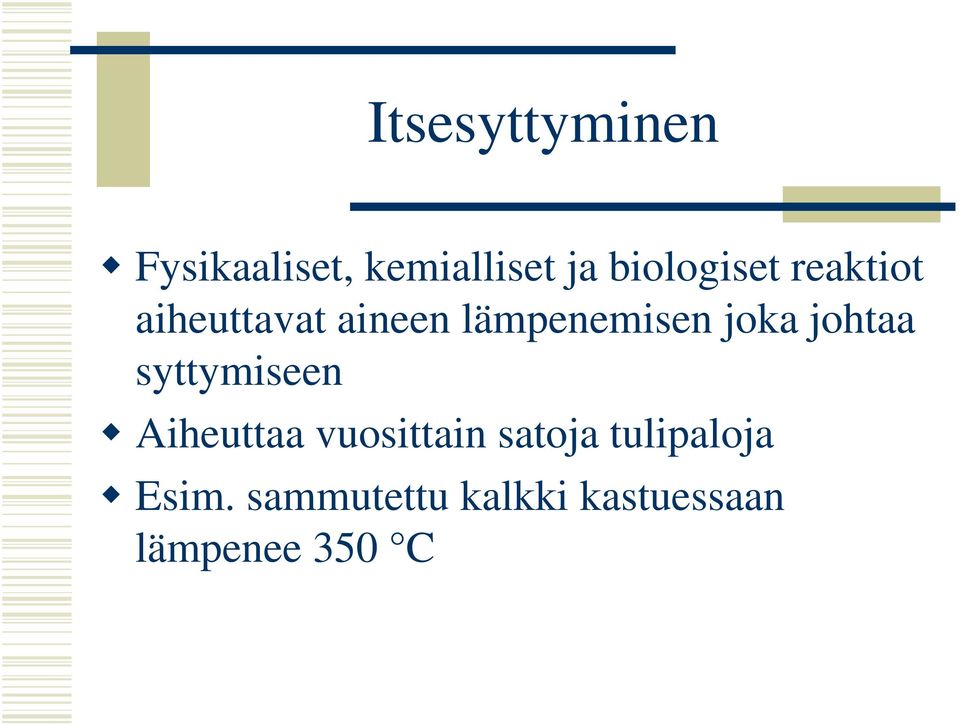

9 Itsesyttyminen Fysikaaliset, kemialliset ja biologiset reaktiot aiheuttavat aineen lämpenemisen joka johtaa syttymiseen Aiheuttaa vuosittain satoja tulipaloja Esim. sammutettu kalkki kastuessaan lämpenee 350 C

joka johtaa syttymiseen Aiheuttaa vuosittain satoja

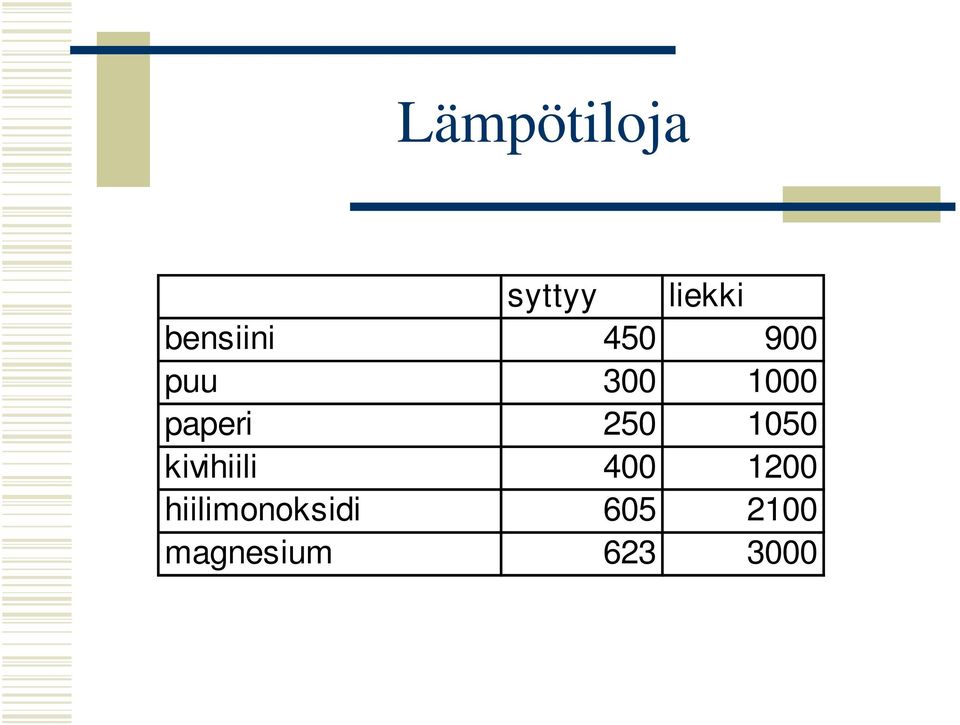

10 Lämpötiloja syttyy liekki bensiini puu paperi kivihiili hiilimonoksidi magnesium

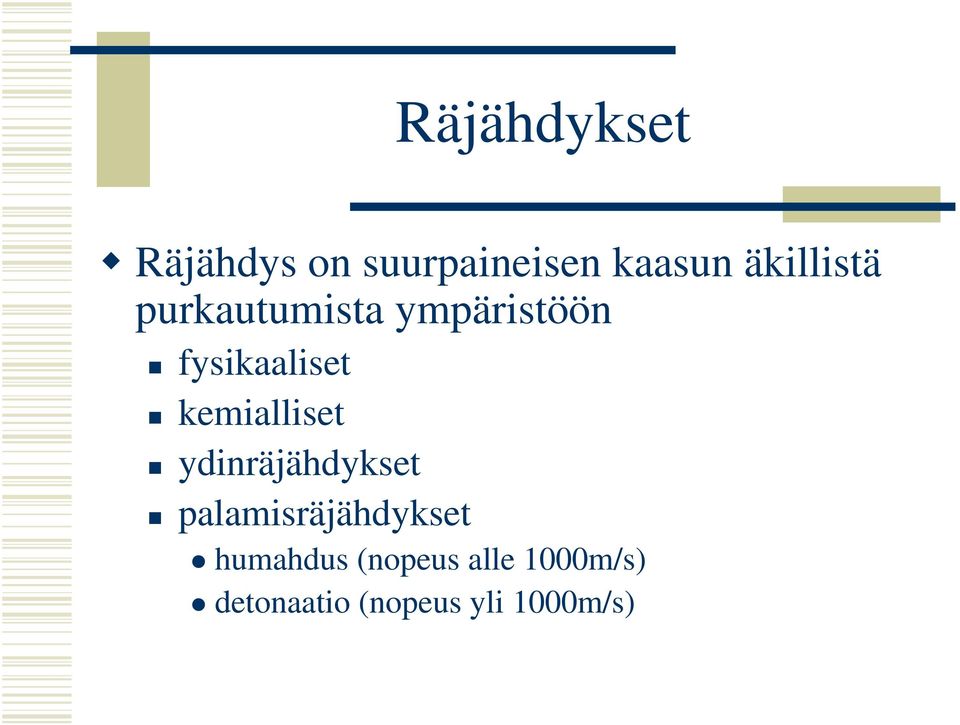

11 Räjähdykset Räjähdys on suurpaineisen kaasun äkillistä purkautumista ympäristöön fysikaaliset kemialliset ydinräjähdykset palamisräjähdykset humahdus (nopeus alle 1000m/s) detonaatio (nopeus yli 1000m/s)

kemialliset ydinräjähdykset palamisräjähdykset

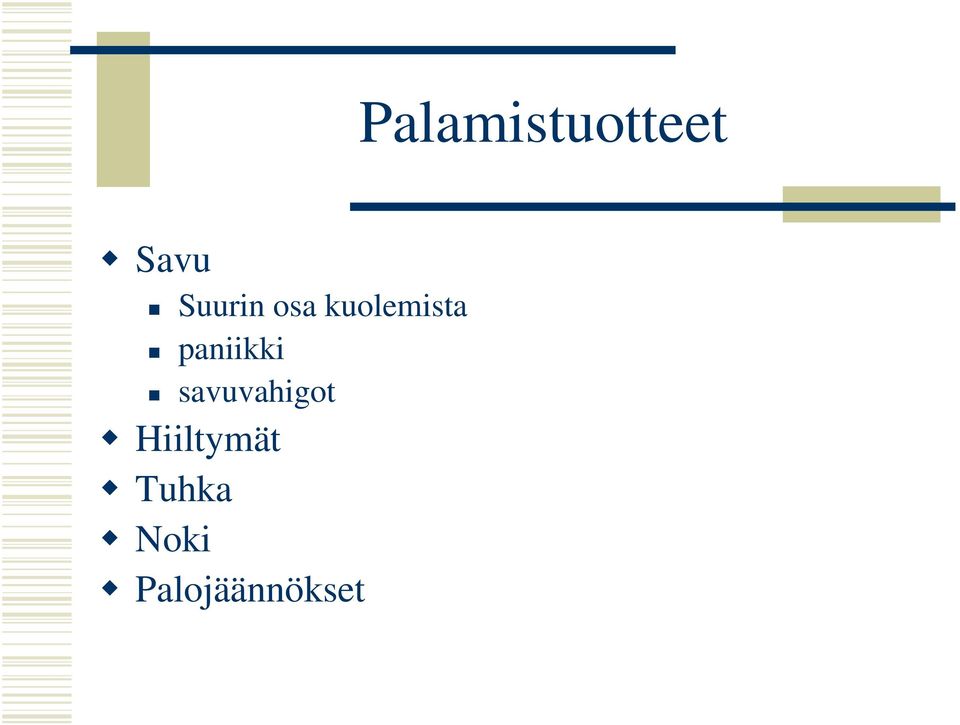

12 Palamistuotteet Savu Suurin osa kuolemista paniikki savuvahigot Hiiltymät Tuhka Noki Palojäännökset

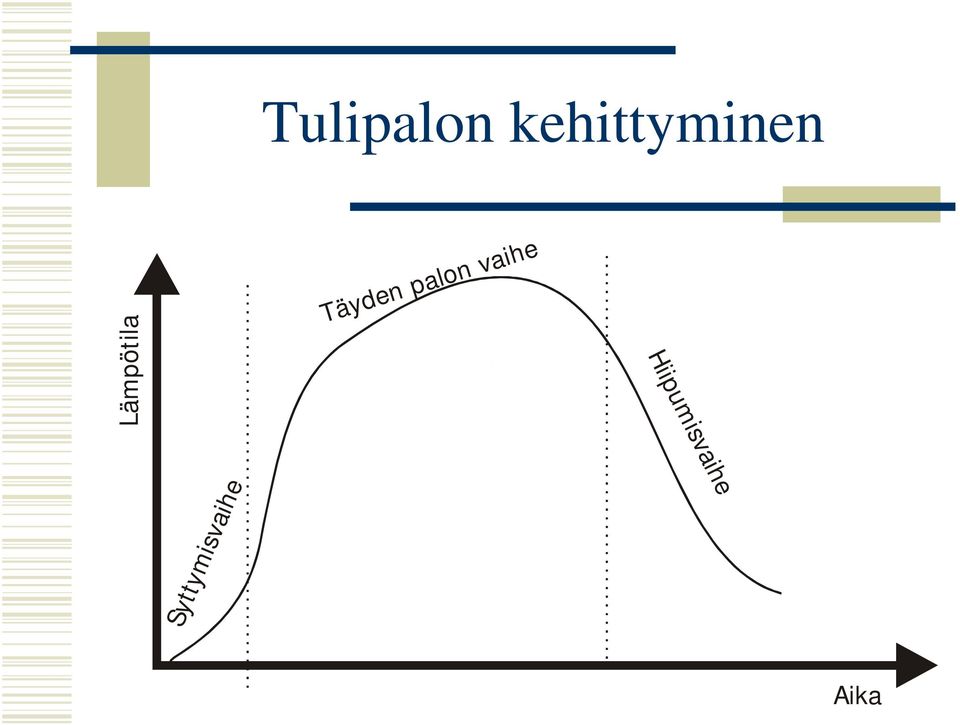

13 Täy denp alonv aihe Hi ipum aihe isv äp öt a Sy tym is v aihelian rikaseo Tulipalon kehittyminen A ika Aika Täyden palon vaihe Hiipumisvaihe Syttymisvaihe Lämpötila

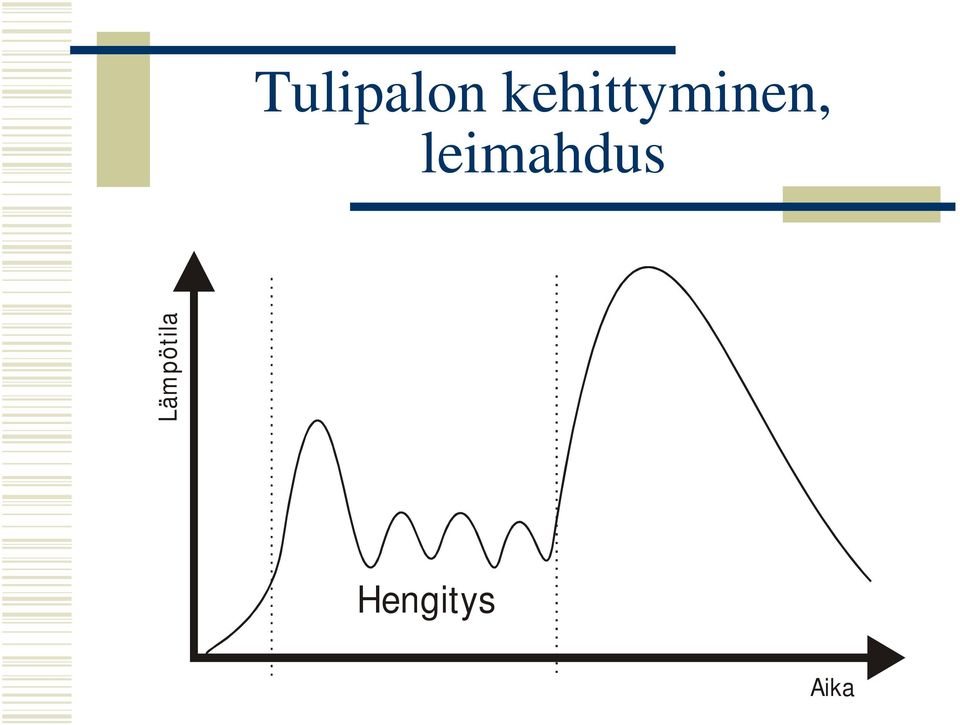

14 Tulipalon kehittyminen, leimahdus Lämpötila Hengitys Aika

15 Kaasun palaminen Stoikiometrinen seos Palamisnopeus Räjähdyspaine Palamislämpötila Liian laiha seos Syttymisväli Liian rikas seoss Kaasun pitoisuus

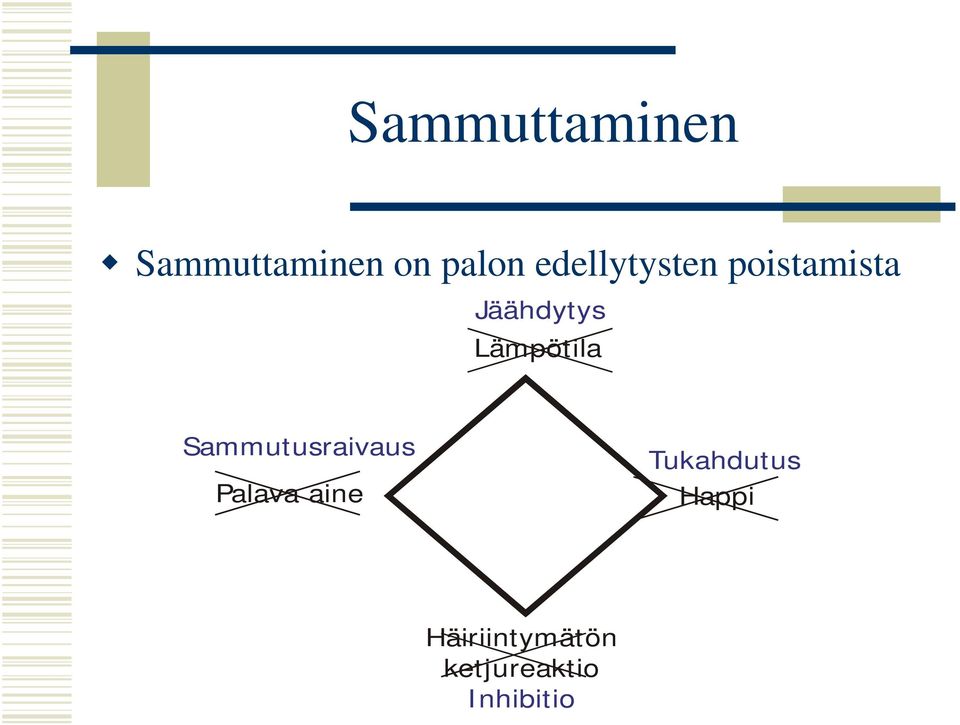

16 Sammuttaminen Sammuttaminen on palon edellytysten poistamista Jäähdytys Lämpötila Sammutusraivaus Palava aine Tukahdutus Happi Häiriintymätön ketjureaktio Inhibitio

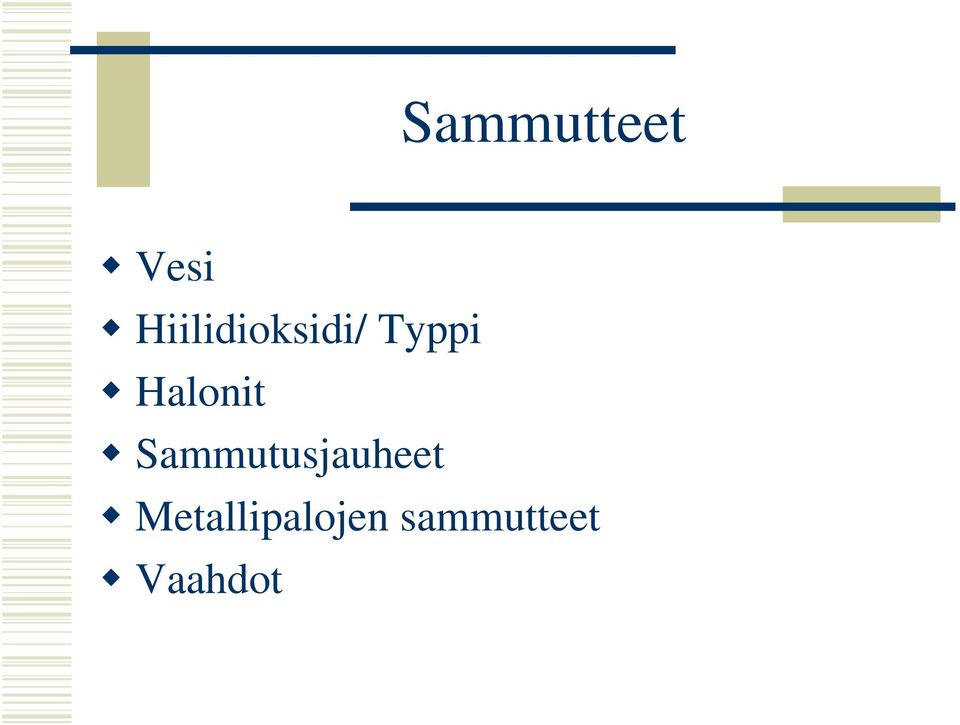

17 Sammutteet Vesi Hiilidioksidi/ Typpi Halonit Sammutusjauheet Metallipalojen sammutteet Vaahdot

18 Vesi Edut Jäähdytysvaikutus erittäin tehokas Huoneistopalossa lisäksi tukahdutus vesihöyryllä Vesi suojaa lämpösäteilyltä (4mm seinä jopa 90%) Haitat vesivahingot Reagoi useiden aineiden kanssa kemiallisesti lämpöä palon kiihtyminen/räjähdys levittää palavat nesteet

seinä jopa 90%) Haitat vesivahingot Reagoi useiden aineiden kanssa

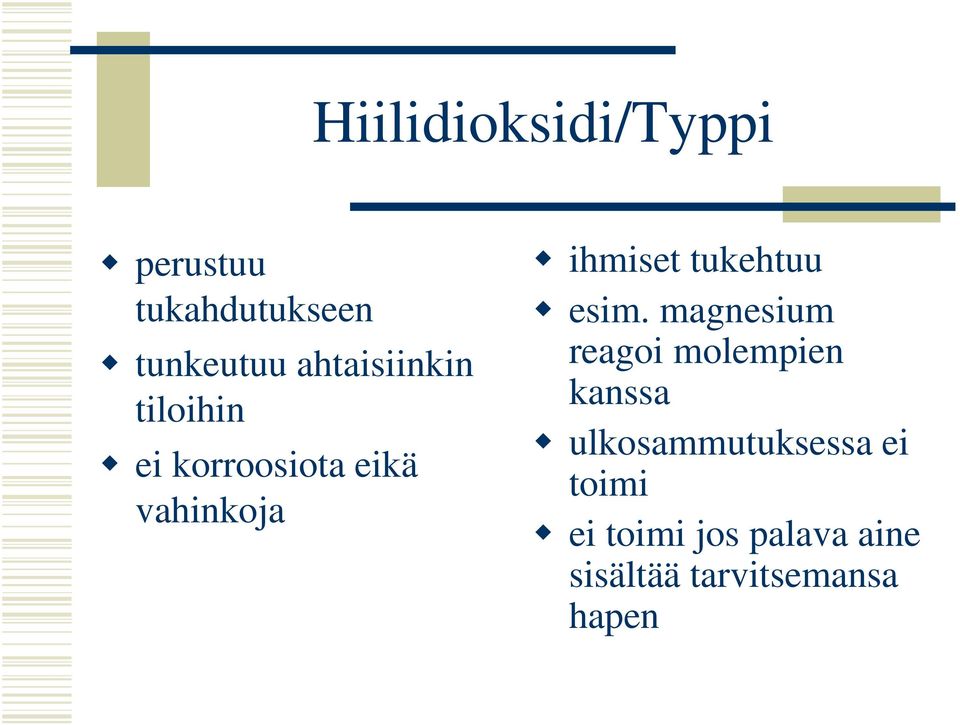

19 Hiilidioksidi/Typpi perustuu tukahdutukseen tunkeutuu ahtaisiinkin tiloihin ei korroosiota eikä vahinkoja ihmiset tukehtuu esim. magnesium reagoi molempien kanssa ulkosammutuksessa ei toimi ei toimi jos palava aine sisältää tarvitsemansa hapen

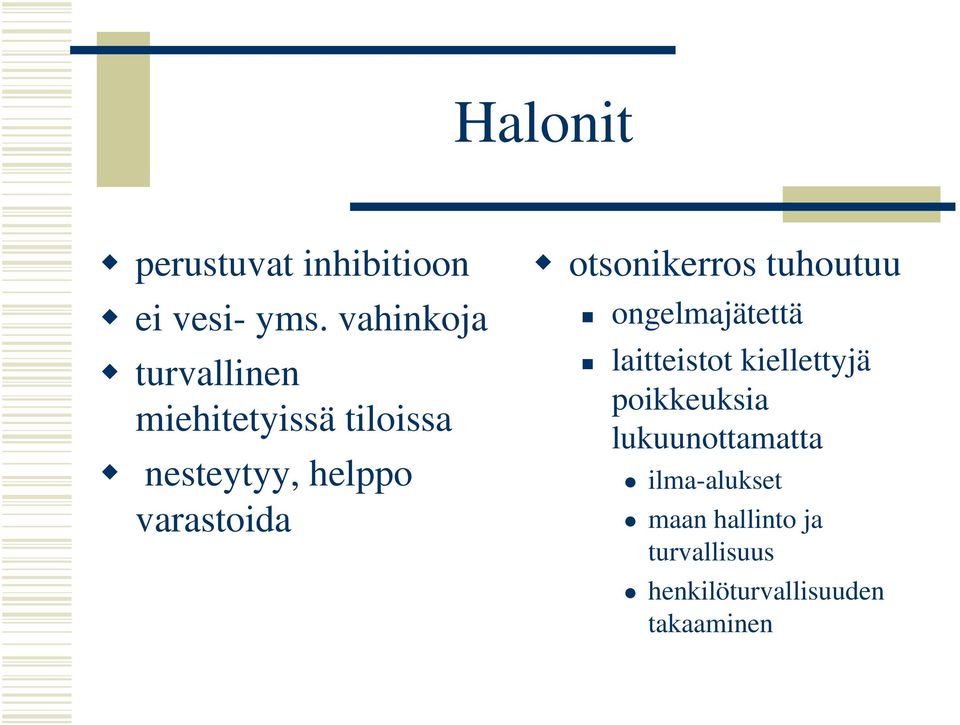

20 Halonit perustuvat inhibitioon ei vesi- yms. vahinkoja turvallinen miehitetyissä tiloissa nesteytyy, helppo varastoida otsonikerros tuhoutuu ongelmajätettä laitteistot kiellettyjä poikkeuksia lukuunottamatta ilma-alukset maan hallinto ja turvallisuus henkilöturvallisuuden takaaminen

varastoida otsonikerros tuhoutuu ongelmajätettä laitteistot

21 Inerttikaasuseokset halonien korvaajat esim. typpeä 52%, argonia 40% hiilidioksidia 8% ei nesteydy, varastointi kallista henkilöturvallisuus tyydyttävä

22 Jauheet perustuu inhibitioon tehokas&nopea sotkee tekee sähkölaitteet käyttökelvottomiksi ei toimi jos palava aine sisältää tarvitsemansa hapen aiheuttaa metallipinnoissa korroosiota

23 Metallipalojauheet tukahduttava vaikutus metallikohtaisia sammutteita vaihtoehtona jalokaasut (argon, helium)

24 Vaahdot Vesi Vaahtoliuos Vaahtoputki Vesipumppu Välisekoitin Vaahto Säiliö Vaahdote

25 Vaahdot -ominaisuudet Vaahtojen koostumus vaihtelee suuresti tiheys valmistusaineet Etuja veteen nähden pienempi nestemäärä palavien nesteiden sammutus Myrkyllisiä Sekoitus vaatii huolellisuutta ja matematiikkaa jättää jälkensä kalustoon

26 Sammutustekniikka Epäsuora sammutus Suora sammutus Savutuuletus Sammutusraivaus

27 Epäsuora sammutus Jäähdytettään ympäristöä Vesihöyryllä tukahduttamisvaikutus Turvallinen tapa aloittaa

28 Suora sammutus Useilla palokunnilla USA:ssa ainoa sammutusmenetelmä Suikutetaan vettä palavaan aineeseen huonon näkyvyyden takia aluksi voidaan sammuttaa esim. seinäin kautta nopea sammutus pitää vesivahingot rajallisina

29 Savutuuletus palon aikana alentaa lämpötilaa parantaa näkyvyyttä parantaa työskentelyolosuhteita oikein käytettynä pienentää leviämistä (ylipaine puhtaisiin tiloihin ylipaine/alipainetuuletus luonnonolot huomioitava

30 Savutuuletus palon jälkeen näkyvyyden parantaminen hajun poisto lämpötilan lasku

31 Vedenkuljetus Alkusammuttimilla sammutetaan n. 75% tulipaloista Yhden säiliöauton vedellä sammutetaan seuraavat 15% Suurempaa vesimäärää tarvitaan n. 10% paloista Suurpalojen määrä kasvaa

32 Vedenkuljetustavat letkujohto huomioitava painehäviö paloautojen vesisäiliö vuoroajo kiinteillä putkistoilla ilma-aluksilla metsäpalot tekemällä sade metsäpalot kuivilla seuduilla, ei käytetty suomessa

33 Vesisuihkut korkeuden maksimointi 80 astetta pituuden maksimointi 32 astetta käsin pideltävä vesisuihku max 5l/s 600kPa vesitykeillä enemmän sumusuihkulla rekyyli vähenee suikuseinät suojaavat hyvin lämmöltä
