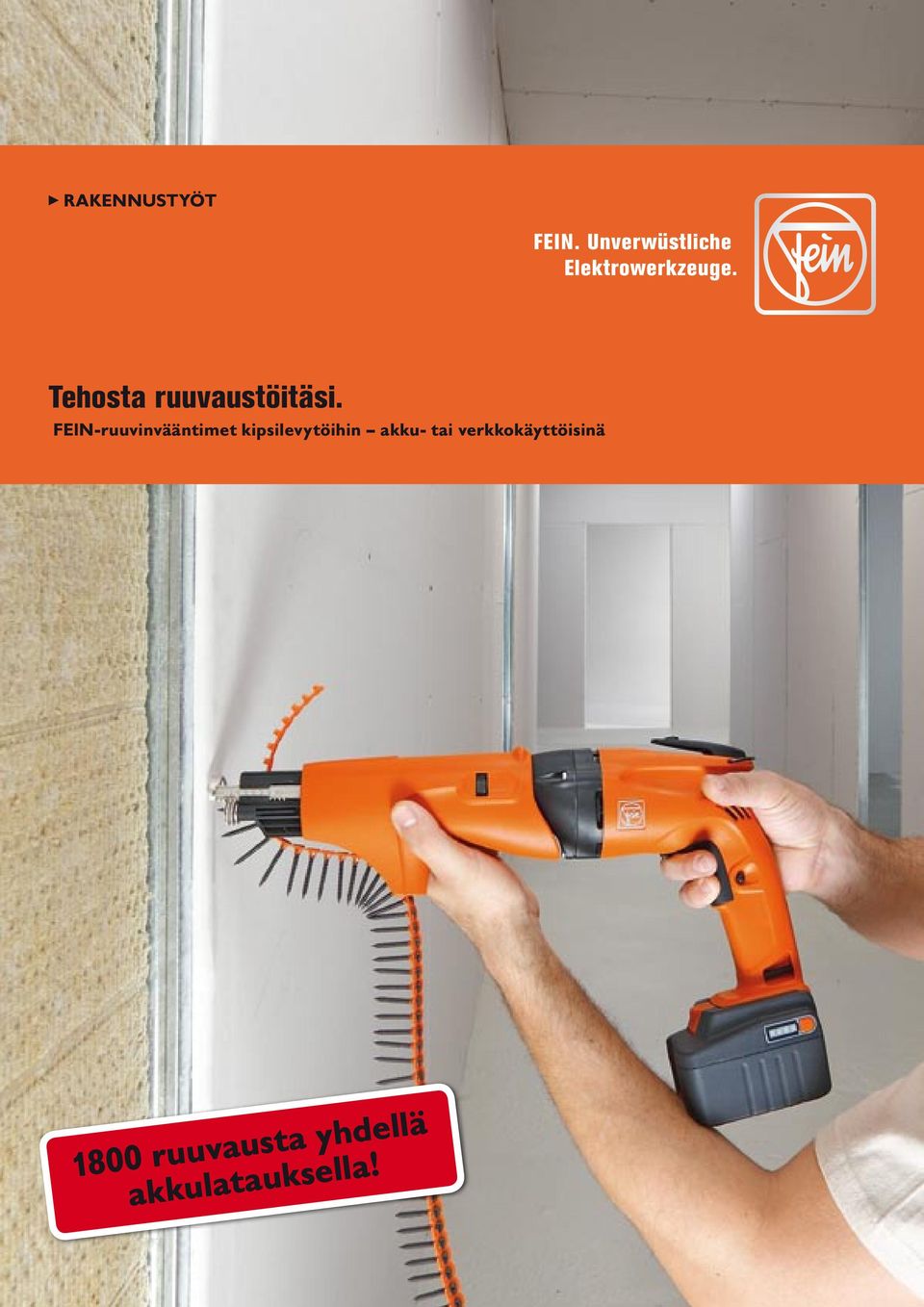

1 RAKENNUSTYÖT Tehosta ruuvaustöitäsi. FEIN-ruuvinvääntimet kipsilevytöihin akku- tai verkkokäyttöisinä 1800 ruuvausta yhdellä akkulatauksella!

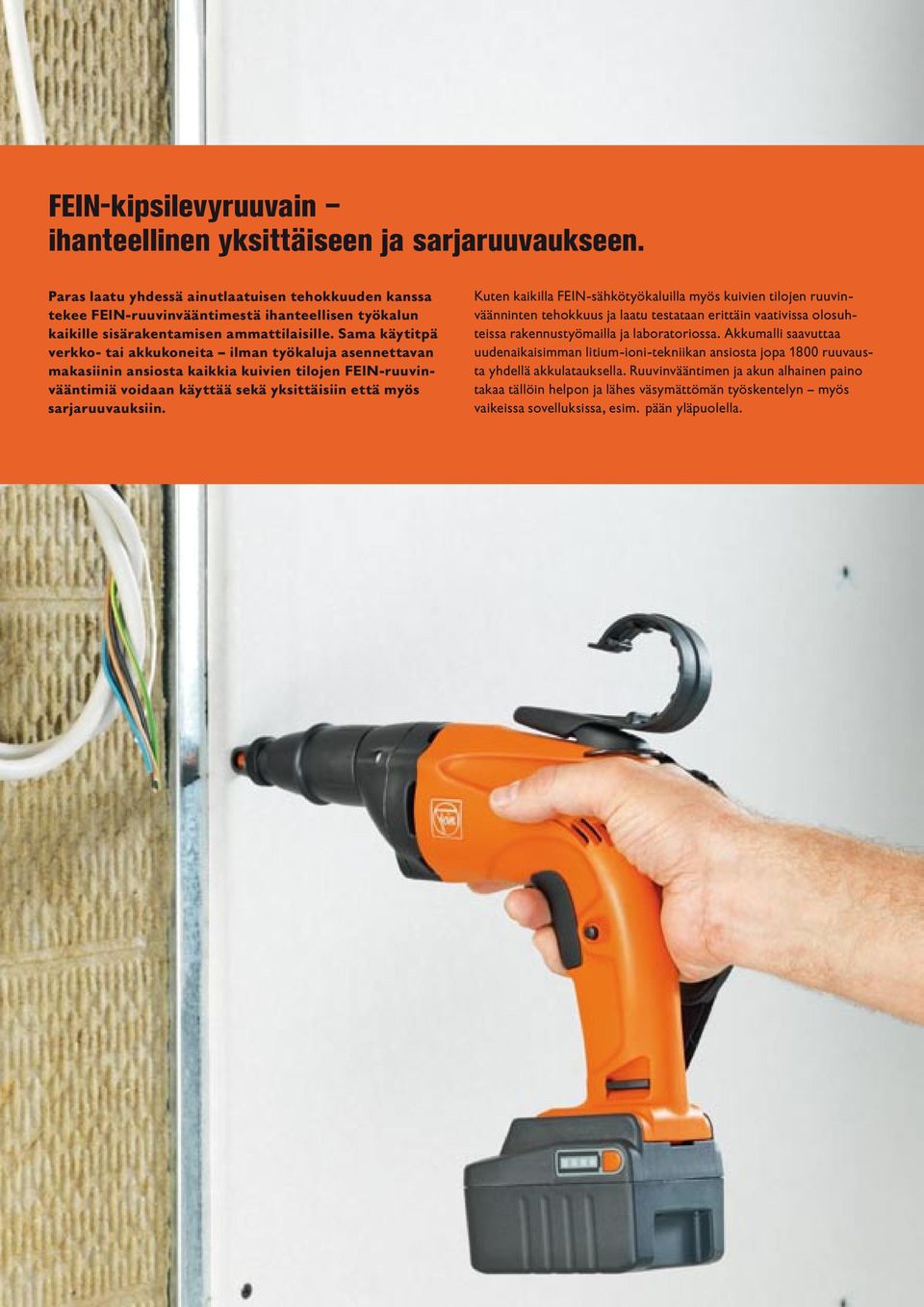

2 FEIN-kipsilevyruuvain ihanteellinen yksittäiseen ja sarjaruuvaukseen. Paras laatu yhdessä ainutlaatuisen tehokkuuden kanssa tekee FEIN-ruuvinvääntimestä ihanteellisen työkalun kaikille sisärakentamisen ammattilaisille. Sama käytitpä verkko- tai akkukoneita ilman työkaluja asennettavan makasiinin ansiosta kaikkia kuivien tilojen FEIN-ruuvinvääntimiä voidaan käyttää sekä yksittäisiin että myös sarjaruuvauksiin. Kuten kaikilla FEIN-sähkötyökaluilla myös kuivien tilojen ruuvinväänninten tehokkuus ja laatu testataan erittäin vaativissa olosuhteissa rakennustyömailla ja laboratoriossa. Akkumalli saavuttaa uudenaikaisimman litium-ioni-tekniikan ansiosta jopa 1800 ruuvausta yhdellä akkulatauksella. Ruuvinvääntimen ja akun alhainen paino takaa tällöin helpon ja lähes väsymättömän työskentelyn myös vaikeissa sovelluksissa, esim. pään yläpuolella.

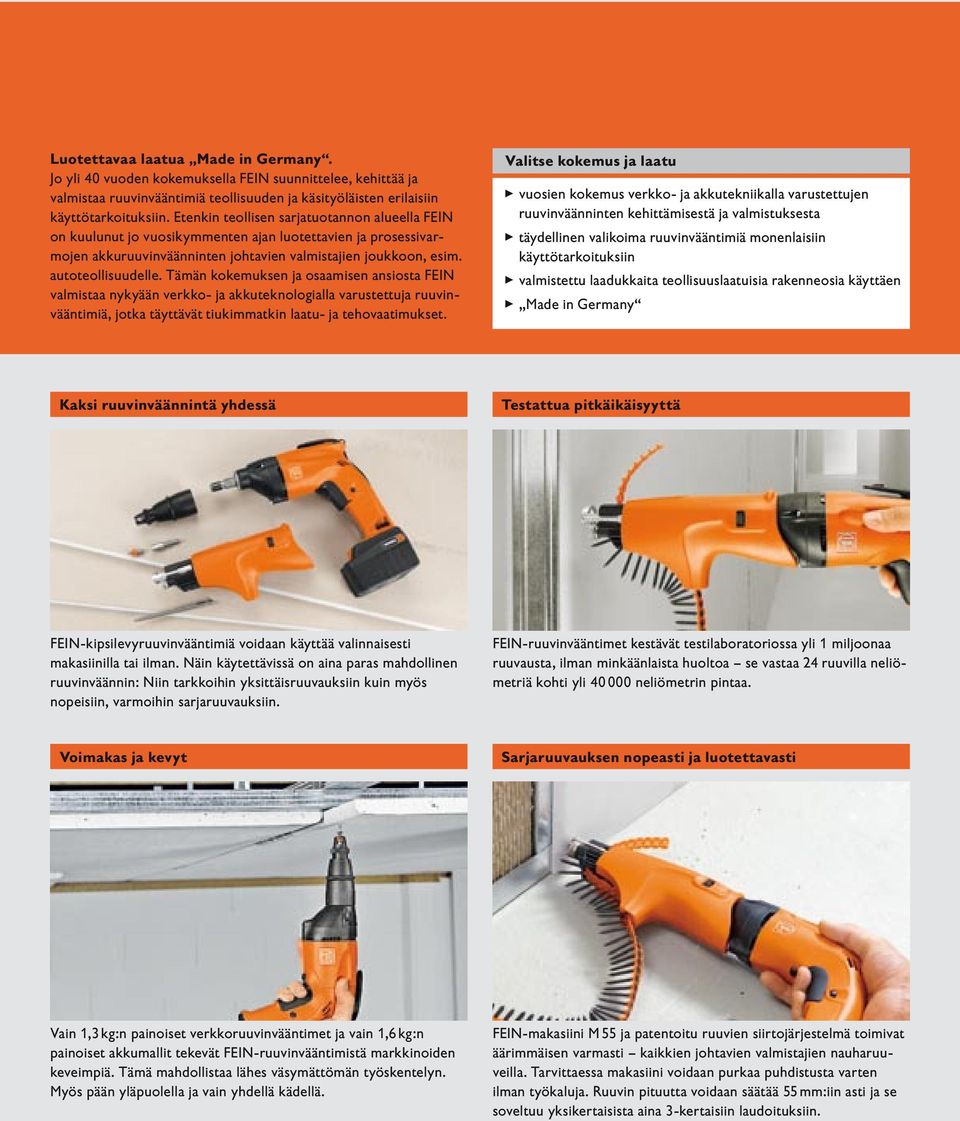

3 Luotettavaa laatua Made in Germany. Jo yli 40 vuoden kokemuksella FEIN suunnittelee, kehittää ja valmistaa ruuvinvääntimiä teollisuuden ja käsityöläisten erilaisiin käyttötarkoituksiin. Etenkin teollisen sarjatuotannon alueella FEIN on kuulunut jo vuosikymmenten ajan luotettavien ja prosessivarmojen akkuruuvinväänninten johtavien valmistajien joukkoon, esim. autoteollisuudelle. Tämän kokemuksen ja osaamisen ansiosta FEIN valmistaa nykyään verkko- ja akkuteknologialla varustettuja ruuvinvääntimiä, jotka täyttävät tiukimmatkin laatu- ja tehovaatimukset. Valitse kokemus ja laatu ɰɰvuosien kokemus verkko- ja akkutekniikalla varustettujen ruuvinväänninten kehittämisestä ja valmistuksesta ɰɰtäydellinen valikoima ruuvinvääntimiä monenlaisiin käyttötarkoituksiin ɰɰ valmistettu laadukkaita teollisuuslaatuisia rakenneosia käyttäen ɰɰ Made in Germany Kaksi ruuvinväännintä yhdessä Testattua pitkäikäisyyttä FEIN-kipsilevyruuvinvääntimiä voidaan käyttää valinnaisesti makasiinilla tai ilman. Näin käytettävissä on aina paras mahdollinen ruuvinväännin: Niin tarkkoihin yksittäisruuvauksiin kuin myös nopeisiin, varmoihin sarjaruuvauksiin. FEIN-ruuvinvääntimet kestävät testilaboratoriossa yli 1 miljoonaa ruuvausta, ilman minkäänlaista huoltoa se vastaa 24 ruuvilla neliömetriä kohti yli neliömetrin pintaa. Voimakas ja kevyt Sarjaruuvauksen nopeasti ja luotettavasti Vain 1,3 kg:n painoiset verkkoruuvinvääntimet ja vain 1,6 kg:n painoiset akkumallit tekevät FEIN-ruuvinvääntimistä markkinoiden keveimpiä. Tämä mahdollistaa lähes väsymättömän työskentelyn. Myös pään yläpuolella ja vain yhdellä kädellä. FEIN-makasiini M 55 ja patentoitu ruuvien siirtojärjestelmä toimivat äärimmäisen varmasti kaikkien johtavien valmistajien nauharuuveilla. Tarvittaessa makasiini voidaan purkaa puhdistusta varten ilman työkaluja. Ruuvin pituutta voidaan säätää 55 mm:iin asti ja se soveltuu yksikertaisista aina 3-kertaisiin laudoituksiin. 3

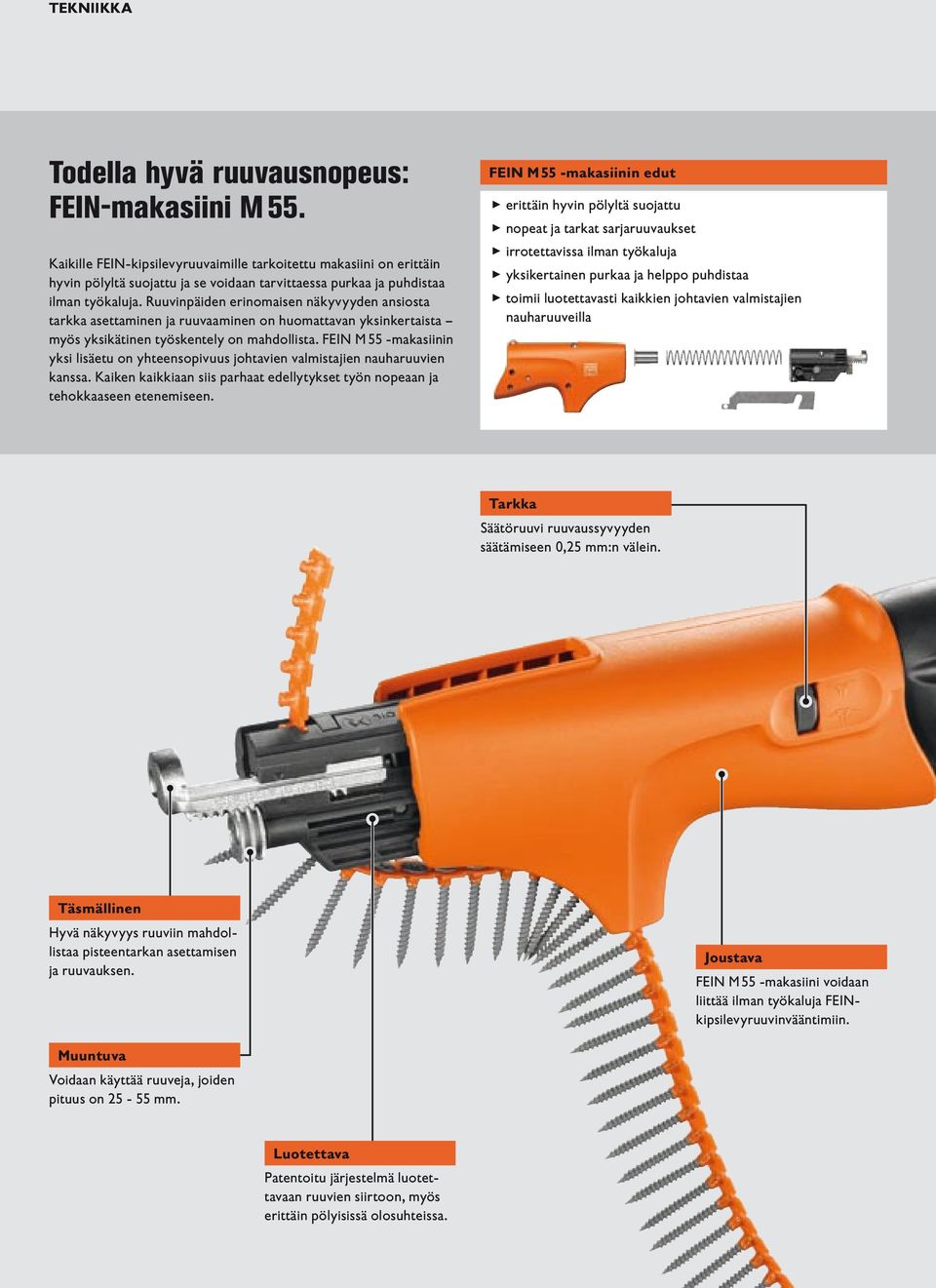

4 TEKNIIKKA Todella hyvä ruuvausnopeus: FEIN-makasiini M 55. Kaikille FEIN-kipsilevyruuvaimille tarkoitettu makasiini on erittäin hyvin pölyltä suojattu ja se voidaan tarvittaessa purkaa ja puhdistaa ilman työkaluja. Ruuvinpäiden erinomaisen näkyvyyden ansiosta tarkka asettaminen ja ruuvaaminen on huomattavan yksinkertaista myös yksikätinen työskentely on mahdollista. FEIN M 55 -makasiinin yksi lisäetu on yhteensopivuus johtavien valmistajien nauharuuvien kanssa. Kaiken kaikkiaan siis parhaat edellytykset työn nopeaan ja tehokkaaseen etenemiseen. FEIN M 55 -makasiinin edut ɰɰ erittäin hyvin pölyltä suojattu ɰɰnopeat ja tarkat sarjaruuvaukset ɰɰirrotettavissa ilman työkaluja ɰɰ yksikertainen purkaa ja helppo puhdistaa ɰɰtoimii luotettavasti kaikkien johtavien valmistajien nauharuuveilla Tarkka Säätöruuvi ruuvaussyvyyden säätämiseen 0,25 mm:n välein. Täsmällinen Hyvä näkyvyys ruuviin mahdollistaa pisteentarkan asettamisen ja ruuvauksen. Joustava FEIN M 55 -makasiini voidaan liittää ilman työkaluja FEINkipsilevyruuvinvääntimiin. Muuntuva Voidaan käyttää ruuveja, joiden pituus on mm. Luotettava Patentoitu järjestelmä luotettavaan ruuvien siirtoon, myös erittäin pölyisissä olosuhteissa. 4

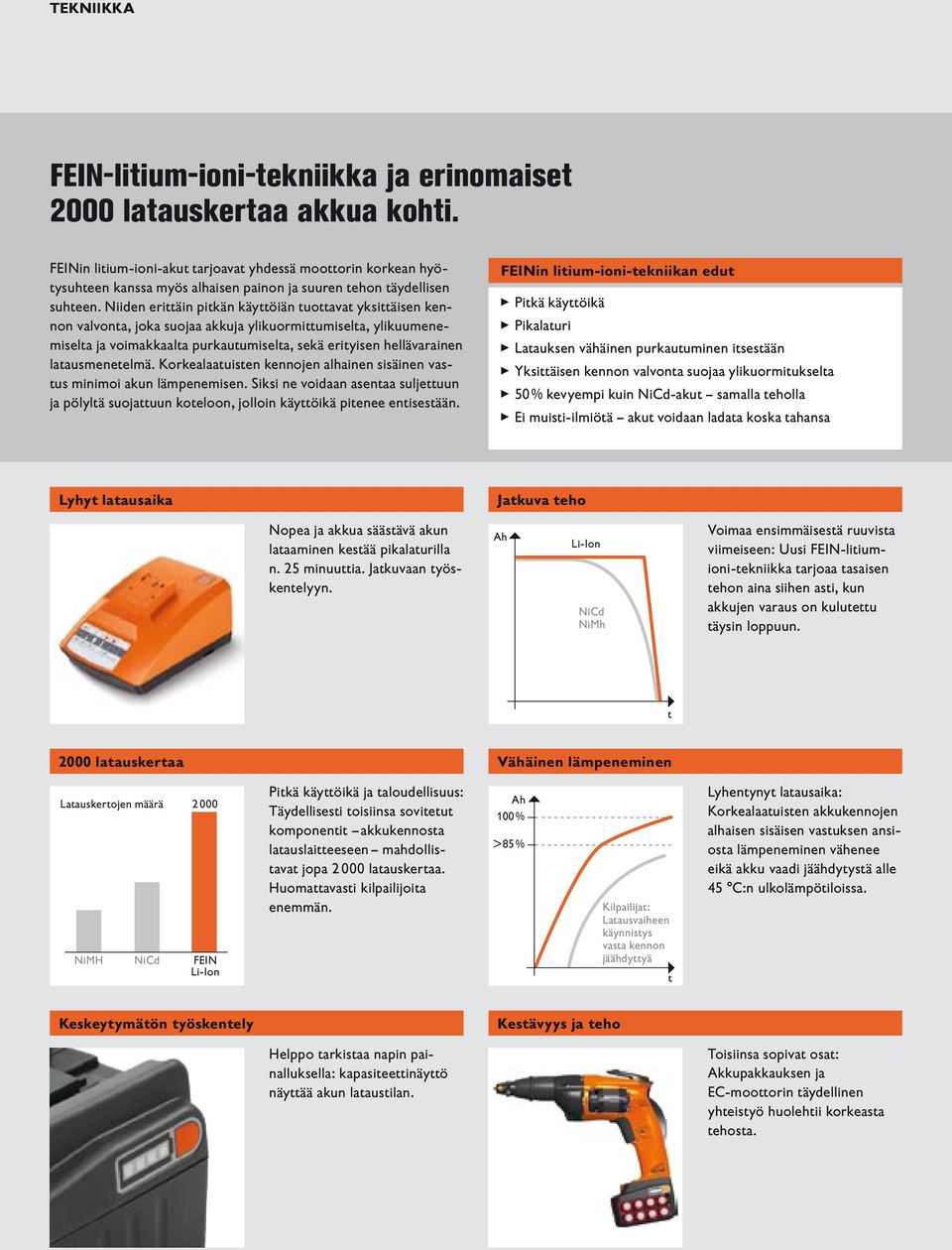

5 TEKNIIKKA FEIN-litium-ioni-tekniikka ja erinomaiset 2000 latauskertaa akkua kohti. FEINin litium-ioni-akut tarjoavat yhdessä moottorin korkean hyötysuhteen kanssa myös alhaisen painon ja suuren tehon täydellisen suhteen. Niiden erittäin pitkän käyttöiän tuottavat yksittäisen kennon valvonta, joka suojaa akkuja ylikuormittumiselta, ylikuumenemiselta ja voimakkaalta purkautumiselta, sekä erityisen hellävarainen latausmenetelmä. Korkealaatuisten kennojen alhainen sisäinen vastus minimoi akun lämpenemisen. Siksi ne voidaan asentaa suljettuun ja pölyltä suojattuun koteloon, jolloin käyttöikä pitenee entisestään. FEINin litium-ioni-tekniikan edut ɰɰ Pitkä käyttöikä ɰɰPikalaturi ɰɰ Latauksen vähäinen purkautuminen itsestään ɰɰ Yksittäisen kennon valvonta suojaa ylikuormitukselta ɰɰ 50 % kevyempi kuin NiCd-akut samalla teholla ɰɰ Ei muisti-ilmiötä akut voidaan ladata koska tahansa Lyhyt latausaika Jatkuva teho Nopea ja akkua säästävä akun lataaminen kestää pikalaturilla n. 25 minuuttia. Jatkuvaan työskentelyyn. Ah Li-Ion NiCd NiMh Voimaa ensimmäisestä ruuvista viimeiseen: Uusi FEIN-litiumioni-tekniikka tarjoaa tasaisen tehon aina siihen asti, kun akkujen varaus on kulutettu täysin loppuun. t 2000 latauskertaa Vähäinen lämpeneminen Latauskertojen määrä NiMH NiCd FEIN Li-Ion Pitkä käyttöikä ja taloudellisuus: Täydellisesti toisiinsa sovitetut komponentit akkukennosta latauslaitteeseen mahdollistavat jopa latauskertaa. Huomattavasti kilpailijoita enemmän. Ah 100 % > 85 % Kilpailijat: Latausvaiheen käynnistys vasta kennon jäähdyttyä t Lyhentynyt latausaika: Korkealaatuisten akkukennojen alhaisen sisäisen vastuksen ansiosta lämpeneminen vähenee eikä akku vaadi jäähdytystä alle 45 C:n ulkolämpötiloissa. Keskeytymätön työskentely Kestävyys ja teho Helppo tarkistaa napin painalluksella: kapasiteettinäyttö näyttää akun lataustilan. Toisiinsa sopivat osat: Akkupakkauksen ja EC-moottorin täydellinen yhteistyö huolehtii korkeasta tehosta. 5

6 Äänetön Äänetön ja kulumaton FEIN CLIC-STOP -kytkin. Pölysuojattu Bitsin suojarengas suojaa koneen sisäosia tehokkaasti pölyltä ja lialta. Tarkka 0,25 mm:n välein säädettävä syvyysrajoitin huolehtii ihanteellisesta ruuvaussyvyydestä ja takaa ruuvin täydellisen paikoillaanolon. Muuntuva Yksinkertainen vaihto yksittäisestä makasiiniruuvinvääntimeen ilman työkaluja irrotettavan rajoitinhylsyn ansiosta. 6

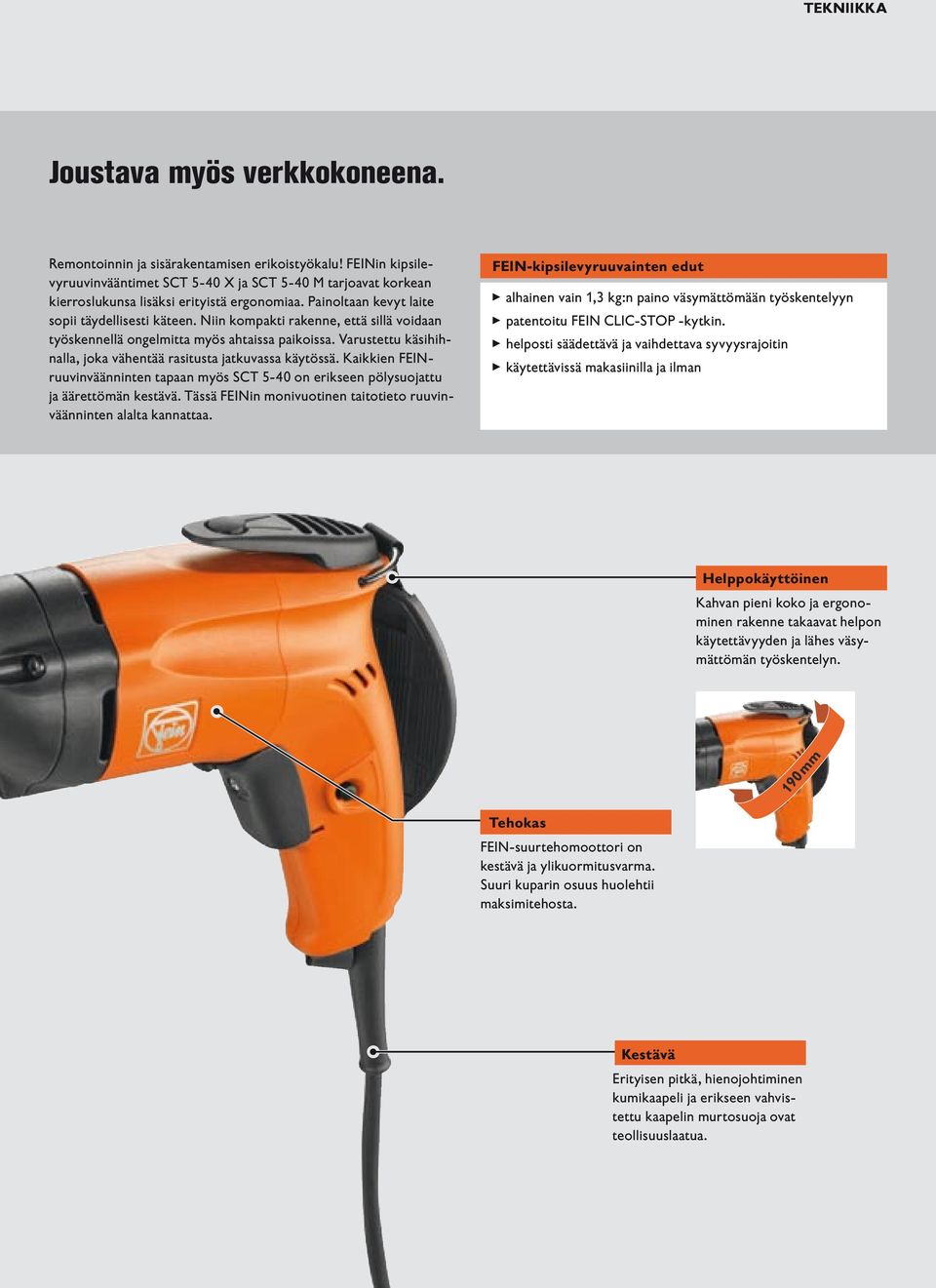

7 TEKNIIKKA Joustava myös verkkokoneena. Remontoinnin ja sisärakentamisen erikoistyökalu! FEINin kipsilevyruuvinvääntimet SCT 5-40 X ja SCT 5-40 M tarjoavat korkean kierroslukunsa lisäksi erityistä ergonomiaa. Painoltaan kevyt laite sopii täydellisesti käteen. Niin kompakti rakenne, että sillä voidaan työskennellä ongelmitta myös ahtaissa paikoissa. Varustettu käsihihnalla, joka vähentää rasitusta jatkuvassa käytössä. Kaikkien FEINruuvinväänninten tapaan myös SCT 5-40 on erikseen pölysuojattu ja äärettömän kestävä. Tässä FEINin monivuotinen taitotieto ruuvinväänninten alalta kannattaa. FEIN-kipsilevyruuvainten edut ɰɰ alhainen vain 1,3 kg:n paino väsymättömään työskentelyyn ɰɰ patentoitu FEIN CLIC-STOP -kytkin. ɰɰ helposti säädettävä ja vaihdettava syvyysrajoitin ɰɰ käytettävissä makasiinilla ja ilman Helppokäyttöinen Kahvan pieni koko ja ergonominen rakenne takaavat helpon käytettävyyden ja lähes väsymättömän työskentelyn. 190mm Tehokas FEIN-suurtehomoottori on kestävä ja ylikuormitusvarma. Suuri kuparin osuus huolehtii maksimitehosta. Kestävä Erityisen pitkä, hienojohtiminen kumikaapeli ja erikseen vahvistettu kaapelin murtosuoja ovat teollisuuslaatua. 7

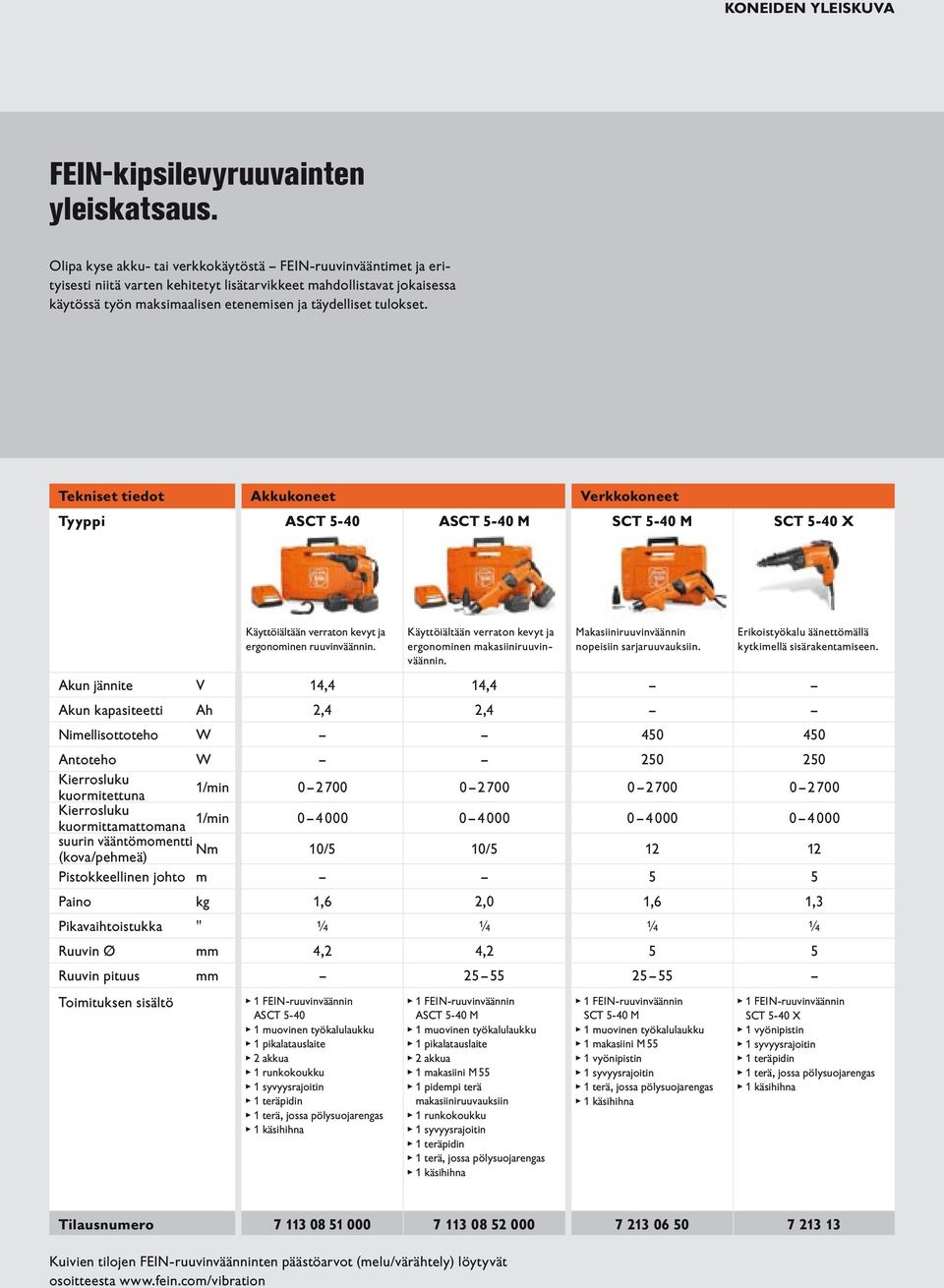

8 KONEIDEN YLEISKUVA FEIN-kipsilevyruuvainten yleiskatsaus. Olipa kyse akku- tai verkkokäytöstä FEIN-ruuvinvääntimet ja erityisesti niitä varten kehitetyt lisätarvikkeet mahdollistavat jokaisessa käytössä työn maksimaalisen etenemisen ja täydelliset tulokset. Tekniset tiedot Akkukoneet Verkkokoneet Tyyppi ASCT 5-40 ASCT 5-40 M SCT 5-40 M SCT 5-40 X Käyttöiältään verraton kevyt ja ergonominen ruuvinväännin. Käyttöiältään verraton kevyt ja ergonominen makasiiniruuvinväännin. Makasiiniruuvinväännin nopeisiin sarjaruuvauksiin. Erikoistyökalu äänettömällä kytkimellä sisärakentamiseen. Akun jännite V 14,4 14,4 Akun kapasiteetti Ah 2,4 2,4 Nimellisottoteho W Antoteho W Kierrosluku kuormitettuna 1/min Kierrosluku 1/min kuormittamattomana suurin vääntömomentti Nm (kova/pehmeä) 10/5 10/ Pistokkeellinen johto m 5 5 Paino kg 1,6 2,0 1,6 1,3 Pikavaihtoistukka " ¼ ¼ ¼ ¼ Ruuvin Ø mm 4,2 4,2 5 5 Ruuvin pituus mm Toimituksen sisältö 1 FEIN- ruuvinväännin ASCT muovinen työkalulaukku 1 pikalatauslaite 2 akkua 1 runkokoukku 1 syvyysrajoitin 1 teräpidin 1 terä, jossa pölysuojarengas 1 käsihihna 1 FEIN- ruuvinväännin ASCT 5-40 M 1 muovinen työkalulaukku 1 pikalatauslaite 2 akkua 1 makasiini M 55 1 pidempi terä makasiiniruuvauksiin 1 runkokoukku 1 syvyysrajoitin 1 teräpidin 1 terä, jossa pölysuojarengas 1 käsihihna 1 FEIN- ruuvinväännin SCT 5-40 M 1 muovinen työkalulaukku 1 makasiini M 55 1 vyönipistin 1 syvyysrajoitin 1 terä, jossa pölysuojarengas 1 käsihihna 1 FEIN- ruuvinväännin SCT 5-40 X 1 vyönipistin 1 syvyysrajoitin 1 teräpidin 1 terä, jossa pölysuojarengas 1 käsihihna Tilausnumero Kuivien tilojen FEIN-ruuvinväänninten päästöarvot (melu/värähtely) löytyvät osoitteesta 8

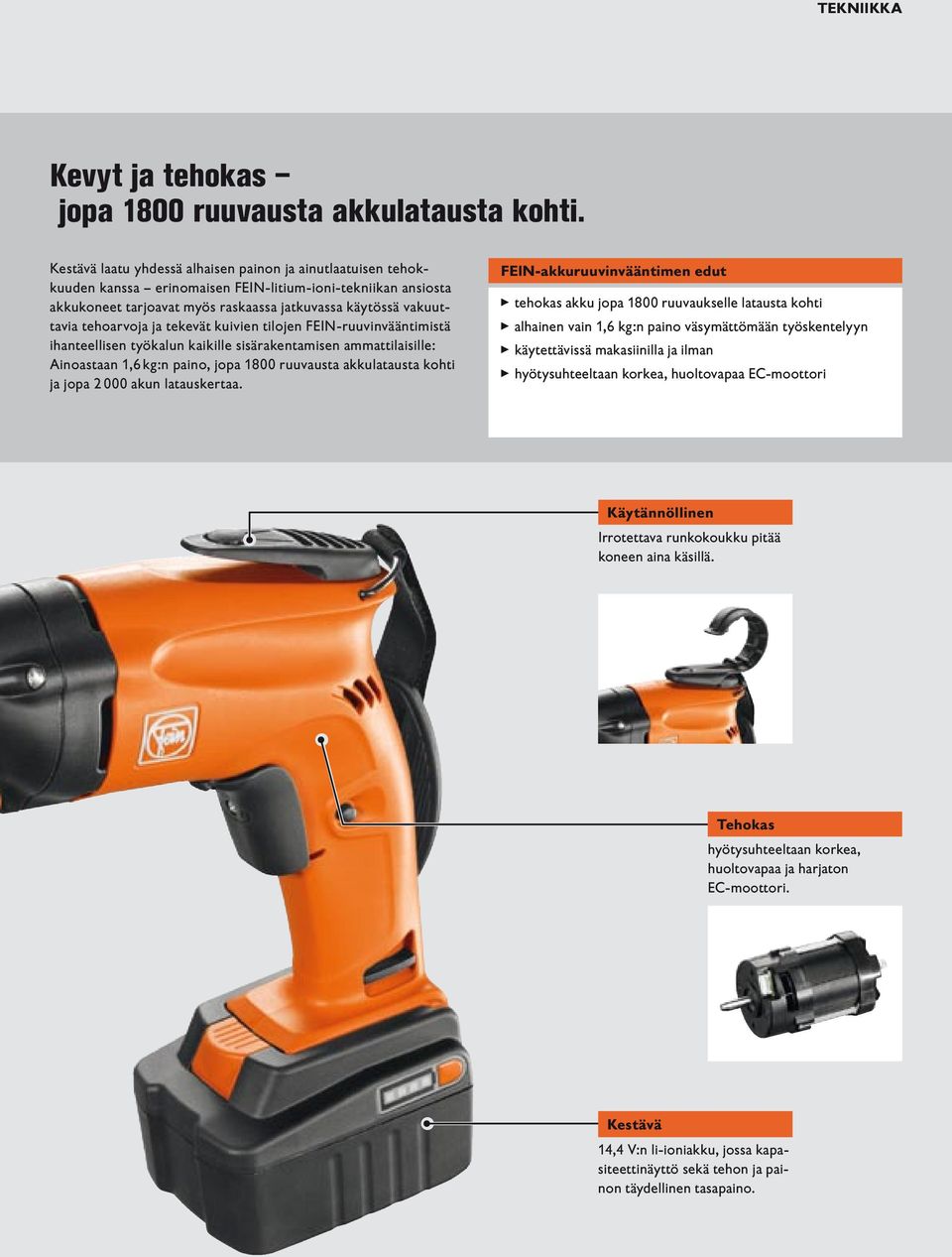

9 TEKNIIKKA Kevyt ja tehokas jopa 1800 ruuvausta akkulatausta kohti. Kestävä laatu yhdessä alhaisen painon ja ainutlaatuisen tehokkuuden kanssa erinomaisen FEIN-litium-ioni-tekniikan ansiosta akkukoneet tarjoavat myös raskaassa jatkuvassa käytössä vakuuttavia tehoarvoja ja tekevät kuivien tilojen FEIN-ruuvinvääntimistä ihanteellisen työkalun kaikille sisärakentamisen ammattilaisille: Ainoastaan 1,6 kg:n paino, jopa 1800 ruuvausta akkulatausta kohti ja jopa akun latauskertaa. FEIN-akkuruuvinvääntimen edut ɰɰ tehokas akku jopa 1800 ruuvaukselle latausta kohti ɰɰ alhainen vain 1,6 kg:n paino väsymättömään työskentelyyn ɰɰ käytettävissä makasiinilla ja ilman ɰɰ hyötysuhteeltaan korkea, huoltovapaa EC-moottori Käytännöllinen Irrotettava runkokoukku pitää koneen aina käsillä. Tehokas hyötysuhteeltaan korkea, huoltovapaa ja harjaton EC-moottori. Kestävä 14,4 V:n li-ioniakku, jossa kapasiteettinäyttö sekä tehon ja painon täydellinen tasapaino. 9

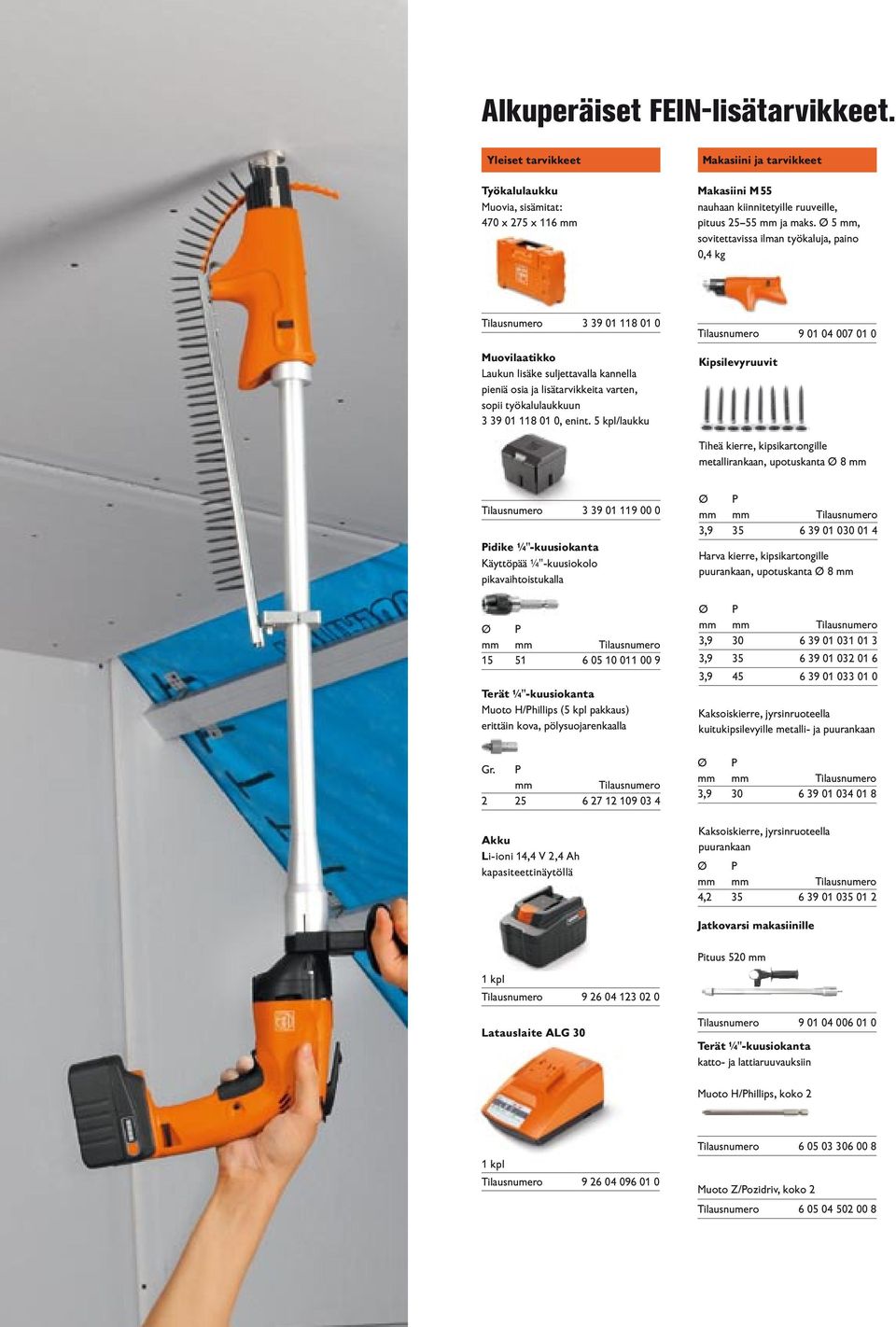

10 Alkuperäiset FEIN-lisätarvikkeet. Yleiset tarvikkeet Makasiini ja tarvikkeet Työkalulaukku Muovia, sisämitat: 470 x 275 x 116 mm Makasiini M 55 nauhaan kiinnitetyille ruuveille, pituus mm ja maks. Ø 5 mm, sovitettavissa ilman työkaluja, paino 0,4 kg Tilausnumero Muovilaatikko Laukun lisäke suljettavalla kannella pieniä osia ja lisätarvikkeita varten, sopii työkalulaukkuun , enint. 5 kpl/laukku Tilausnumero Kipsilevyruuvit Tiheä kierre, kipsikartongille metallirankaan, upotuskanta Ø 8 mm Tilausnumero Pidike ¼"-kuusiokanta Käyttöpää ¼"-kuusiokolo pikavaihtoistukalla Ø P mm mm Tilausnumero 3, Harva kierre, kipsikartongille puurankaan, upotuskanta Ø 8 mm Ø P mm mm Tilausnumero Terät ¼"-kuusiokanta Muoto H/Phillips (5 kpl pakkaus) erittäin kova, pölysuojarenkaalla Ø P mm mm Tilausnumero 3,9 3,9 3, Kaksoiskierre, jyrsinruoteella kuitukipsilevyille metalli- ja puurankaan Gr. P mm 2 25 Tilausnumero Ø P mm mm Tilausnumero 3, Akku Li-ioni 14,4 V 2,4 Ah kapasiteettinäytöllä Kaksoiskierre, jyrsinruoteella puurankaan Ø P mm mm Tilausnumero 4, Jatkovarsi makasiinille Pituus 520 mm 1 kpl Tilausnumero Latauslaite ALG 30 Tilausnumero Terät ¼"-kuusiokanta katto- ja lattiaruuvauksiin Muoto H/Phillips, koko 2 Tilausnumero kpl Tilausnumero Muoto Z/Pozidriv, koko 2 Tilausnumero

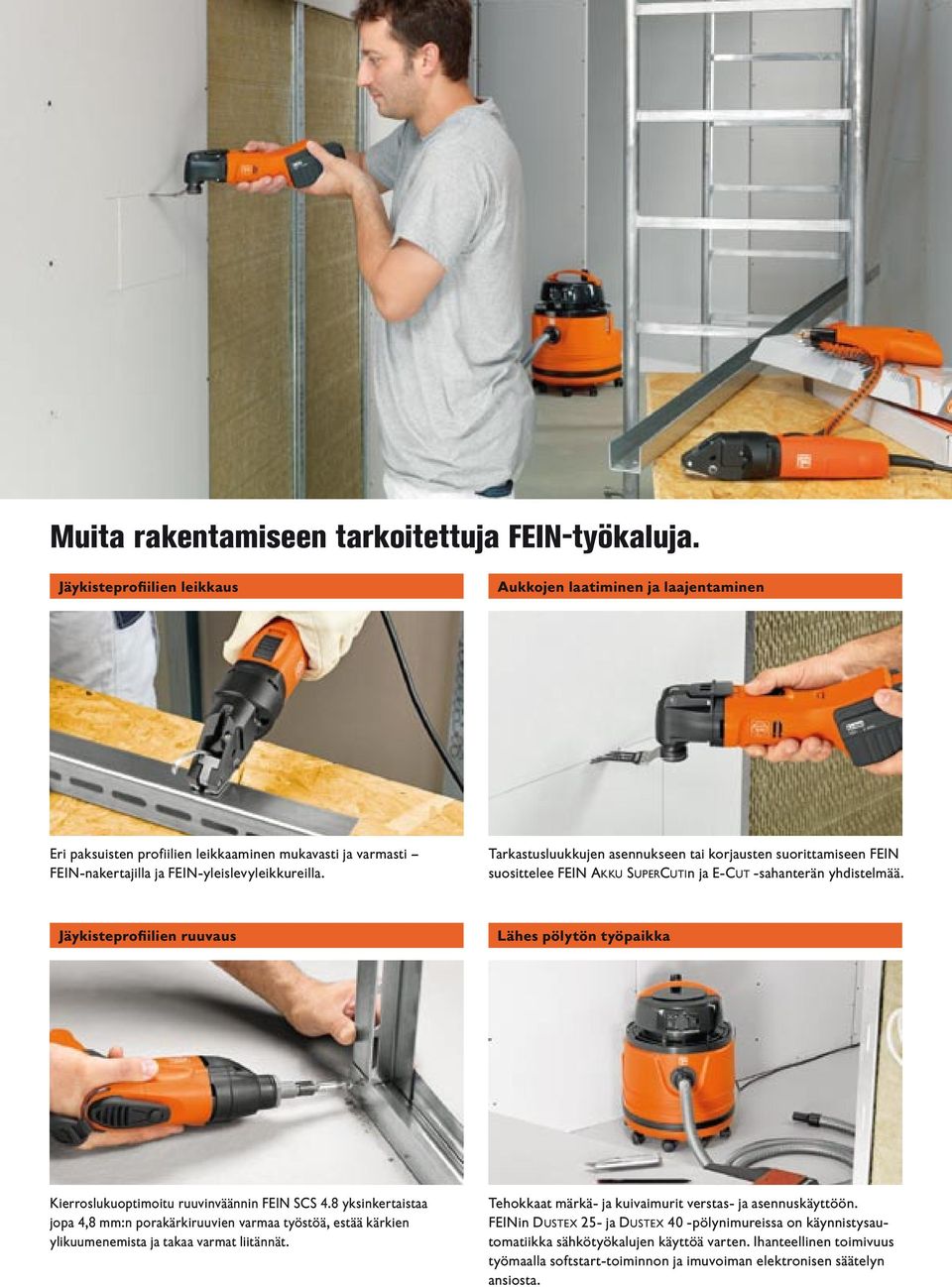

11 Muita rakentamiseen tarkoitettuja FEIN-työkaluja. Jäykisteprofiilien leikkaus Aukkojen laatiminen ja laajentaminen Eri paksuisten profiilien leikkaaminen mukavasti ja varmasti FEIN-nakertajilla ja FEIN-yleislevyleikkureilla. Tarkastusluukkujen asennukseen tai korjausten suorittamiseen FEIN suosittelee FEIN Akku Su p e rcu t in ja E-Cu t -sahanterän yhdistelmää. Jäykisteprofiilien ruuvaus Lähes pölytön työpaikka Kierroslukuoptimoitu ruuvinväännin FEIN SCS 4.8 yksinkertaistaa jopa 4,8 mm:n porakärkiruuvien varmaa työstöä, estää kärkien ylikuumenemista ja takaa varmat liitännät. Tehokkaat märkä- ja kuivaimurit verstas- ja asennuskäyttöön. FEINin Dustex 25- ja Dustex 40 -pölynimureissa on käynnistysautomatiikka sähkötyökalujen käyttöä varten. Ihanteellinen toimivuus työmaalla softstart-toiminnon ja imuvoiman elektronisen säätelyn ansiosta.

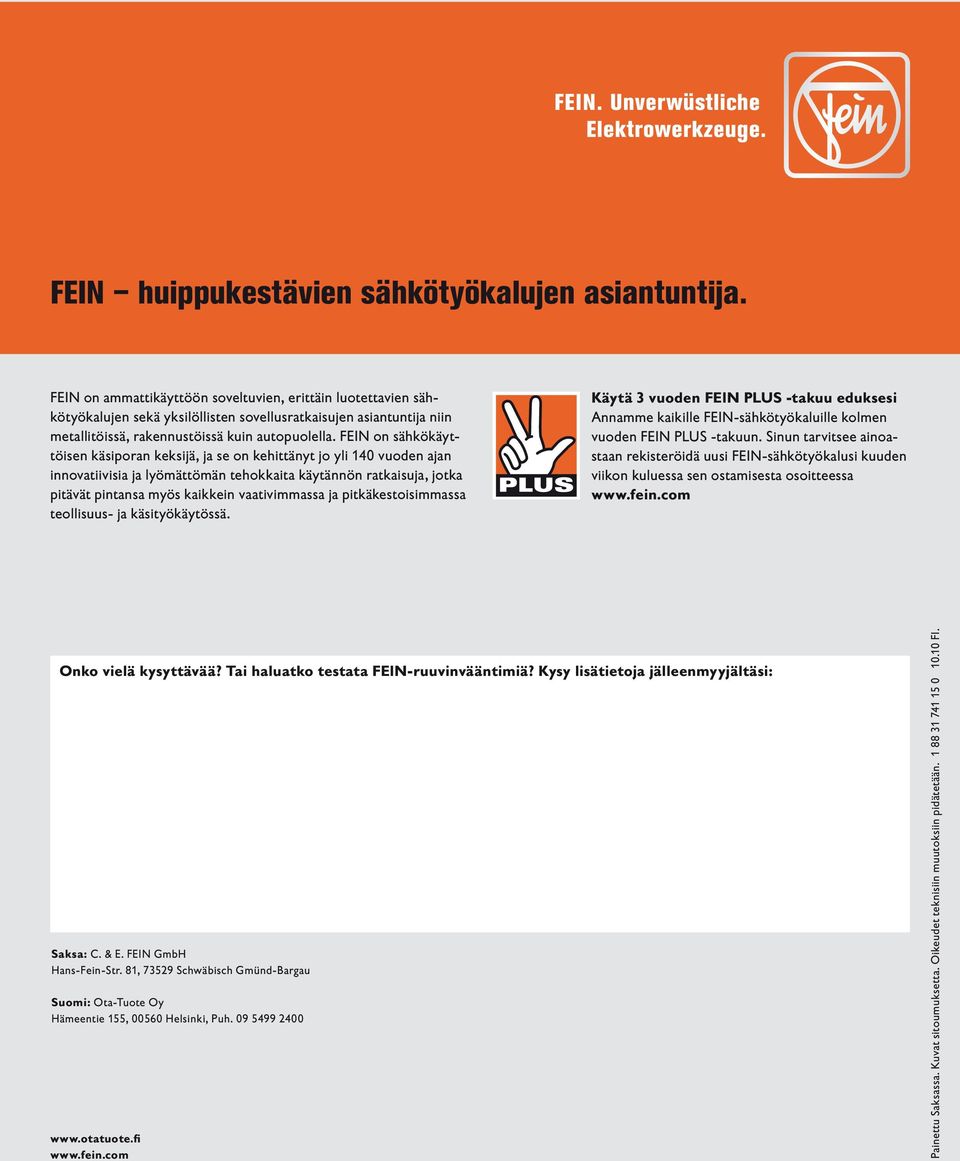

12 FEIN huippukestävien sähkötyökalujen asiantuntija. FEIN on ammattikäyttöön soveltuvien, erittäin luotettavien sähkötyökalujen sekä yksilöllisten sovellusratkaisujen asiantuntija niin metallitöissä, rakennustöissä kuin autopuolella. FEIN on sähkökäyttöisen käsiporan keksijä, ja se on kehittänyt jo yli 140 vuoden ajan innovatiivisia ja lyömättömän tehokkaita käytännön ratkaisuja, jotka pitävät pintansa myös kaikkein vaativimmassa ja pitkäkestoisimmassa teollisuus- ja käsityökäytössä. Käytä 3 vuoden FEIN PLUS -takuu eduksesi Annamme kaikille FEIN-sähkötyökaluille kolmen vuoden FEIN PLUS -takuun. Sinun tarvitsee ainoastaan rekisteröidä uusi FEIN-sähkötyökalusi kuuden viikon kuluessa sen ostamisesta osoitteessa Onko vielä kysyttävää? Tai haluatko testata FEIN-ruuvinvääntimiä? Kysy lisätietoja jälleenmyyjältäsi: Saksa: C. & E. FEIN GmbH Hans-Fein-Str. 81, Schwäbisch Gmünd-Bargau Suomi: Ota-Tuote Oy Hämeentie 155, Helsinki, Puh Painettu Saksassa. Kuvat sitoumuksetta. Oikeudet teknisiin muutoksiin pidätetään FI.
