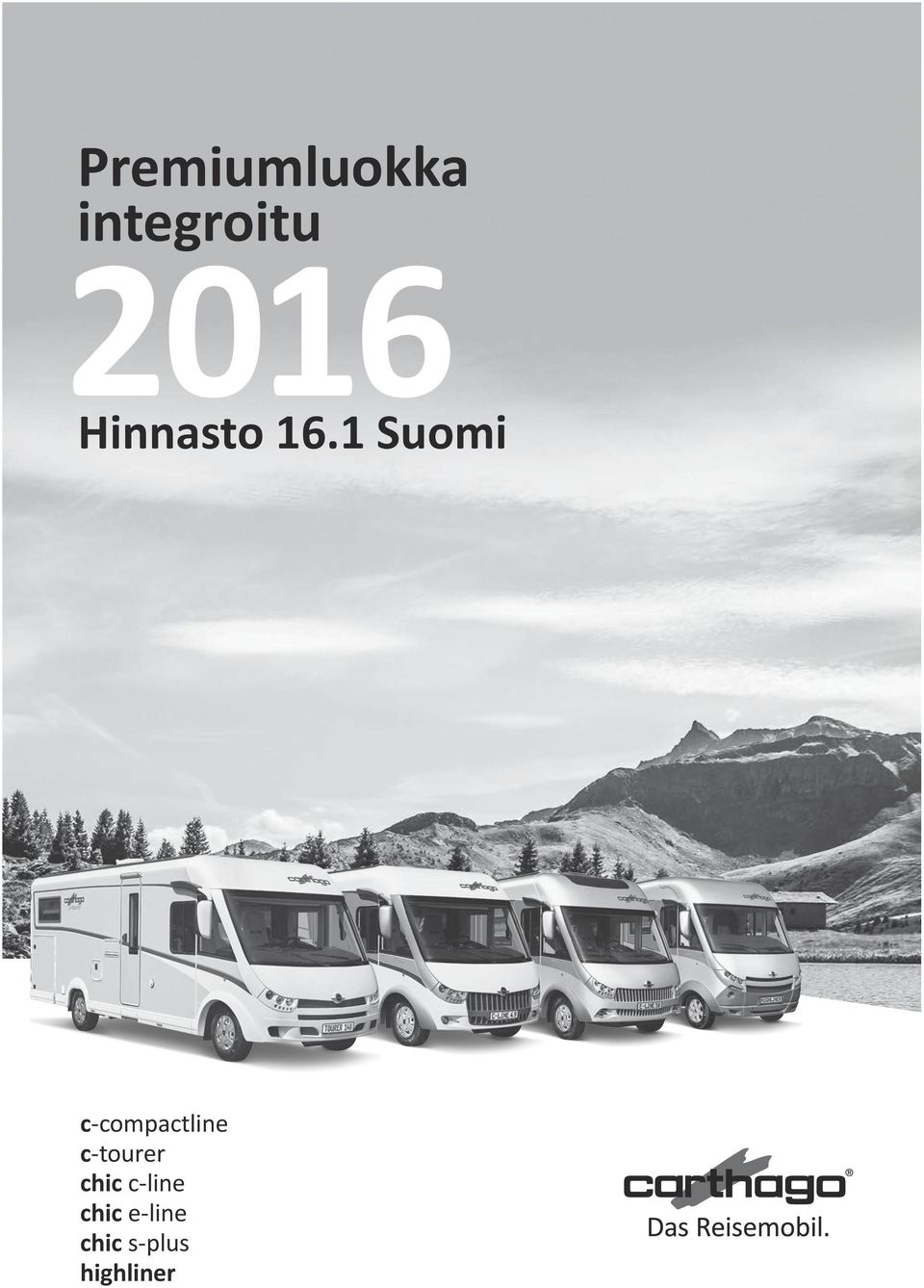

1 Premiumluokka integroitu 2016 Hinnasto 16.1 Suomi c-compactline c-tourer chic c-line chic e-line chic s-plus highliner

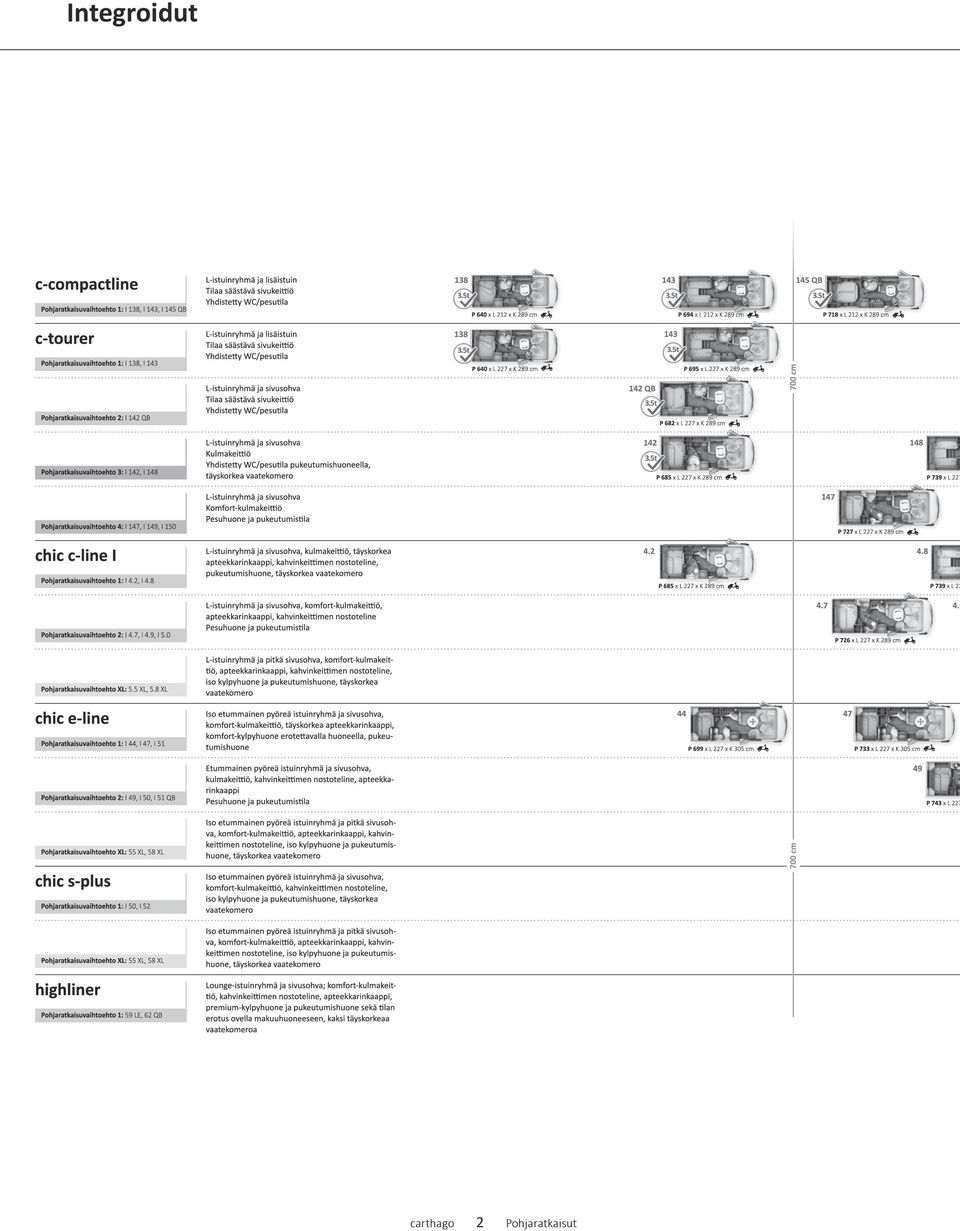

2 Integroidut 2 Pohjaratkaisut

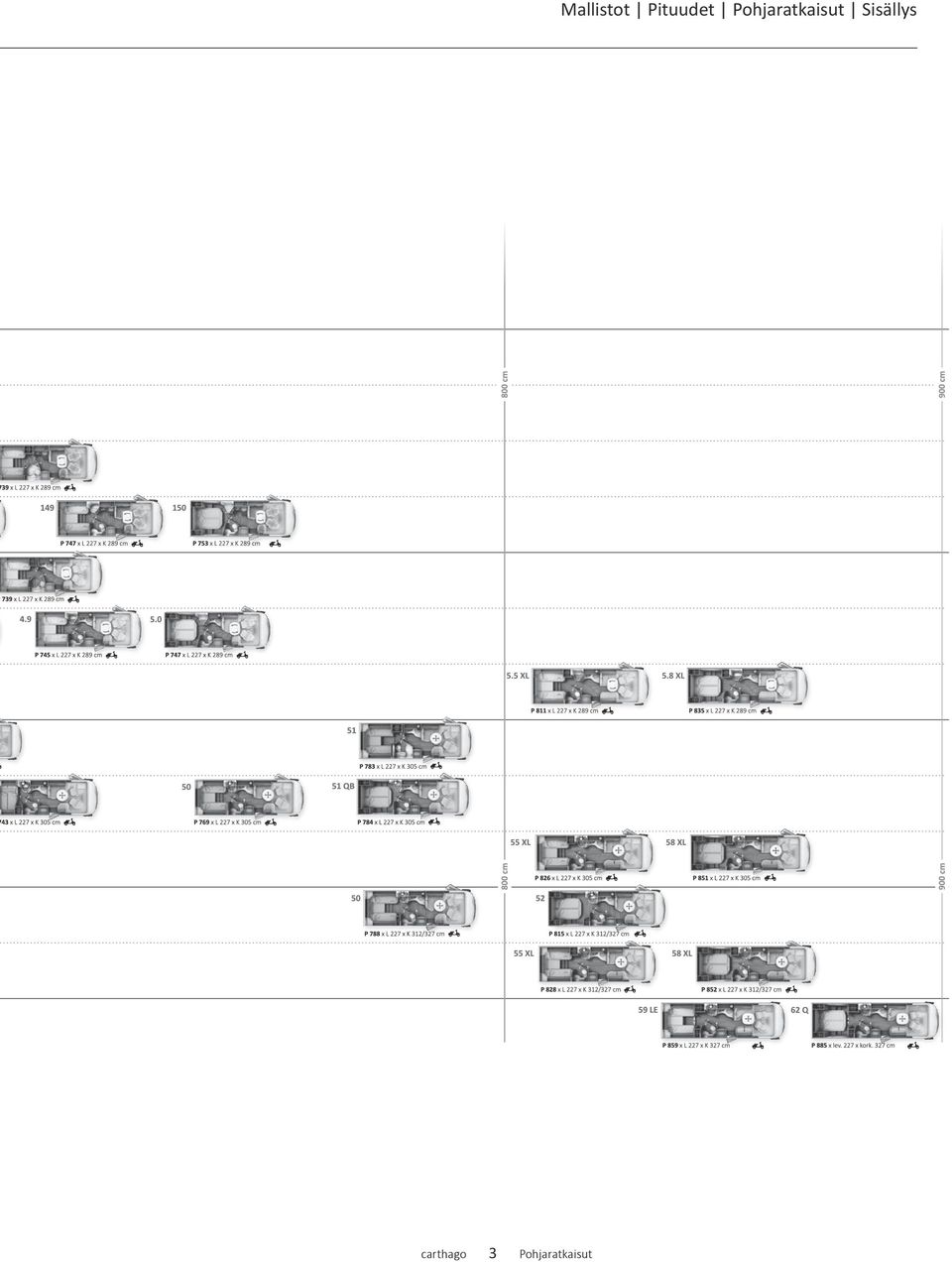

3 Mallistot Pituudet Pohjaratkaisut Sisällys 3 Pohjaratkaisut

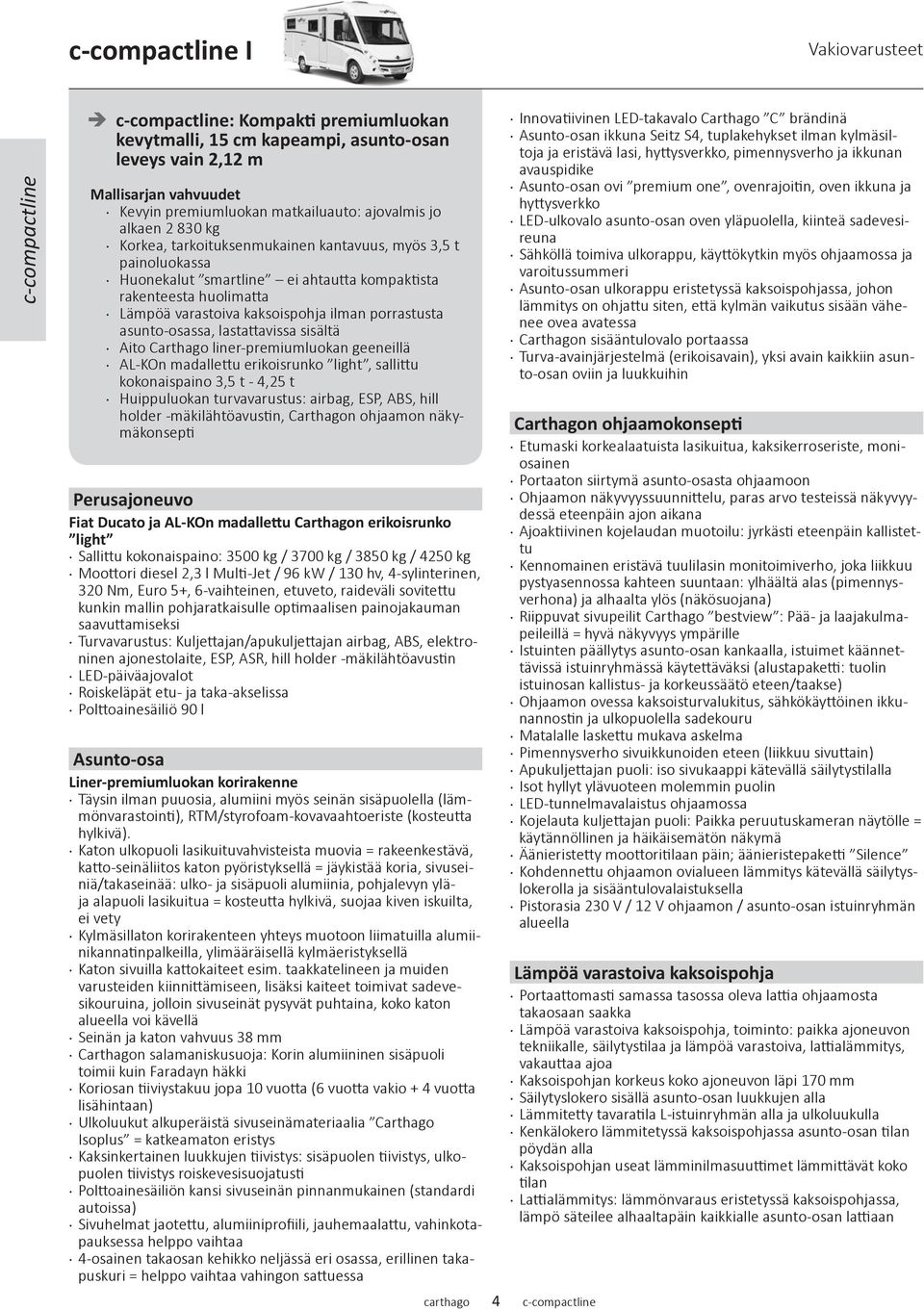

4 c-compactline I Vakiovarusteet c-compactline c-compactline: Kompakti premiumluokan kevytmalli, 15 cm kapeampi, asunto-osan leveys vain 2,12 m Mallisarjan vahvuudet Kevyin premiumluokan matkailuauto: ajovalmis jo alkaen kg Korkea, tarkoituksenmukainen kantavuus, myös 3,5 t painoluokassa Huonekalut smartline ei ahtautta kompaktista rakenteesta huolimatta Lämpöä varastoiva kaksoispohja ilman porrastusta asunto-osassa, lastattavissa sisältä Aito Carthago liner-premiumluokan geeneillä AL-KOn madallettu erikoisrunko light, sallittu kokonaispaino 3,5 t - 4,25 t Huippuluokan turvavarustus: airbag, ESP, ABS, hill holder -mäkilähtöavustin, Carthagon ohjaamon näkymäkonsepti Perusajoneuvo Fiat Ducato ja AL-KOn madallettu Carthagon erikoisrunko light Sallittu kokonaispaino: 3500 kg / 3700 kg / 3850 kg / 4250 kg Moottori diesel 2,3 l Multi-Jet / 96 kw / 130 hv, 4-sylinterinen, 320 Nm, Euro 5+, 6-vaihteinen, etuveto, raideväli sovitettu kunkin mallin pohjaratkaisulle optimaalisen painojakauman saavuttamiseksi Turvavarustus: Kuljettajan/apukuljettajan airbag, ABS, elektroninen ajonestolaite, ESP, ASR, hill holder -mäkilähtöavustin LED-päiväajovalot Roiskeläpät etu- ja taka-akselissa Polttoainesäiliö 90 l Asunto-osa Liner-premiumluokan korirakenne Täysin ilman puuosia, alumiini myös seinän sisäpuolella (lämmönvarastointi), RTM/styrofoam-kovavaahtoeriste (kosteutta hylkivä). Katon ulkopuoli lasikuituvahvisteista muovia = rakeenkestävä, katto-seinäliitos katon pyöristyksellä = jäykistää koria, sivuseiniä/takaseinää: ulko- ja sisäpuoli alumiinia, pohjalevyn yläja alapuoli lasikuitua = kosteutta hylkivä, suojaa kiven iskuilta, ei vety Kylmäsillaton korirakenteen yhteys muotoon liimatuilla alumiinikannatinpalkeilla, ylimääräisellä kylmäeristyksellä Katon sivuilla kattokaiteet esim. taakkatelineen ja muiden varusteiden kiinnittämiseen, lisäksi kaiteet toimivat sadevesikouruina, jolloin sivuseinät pysyvät puhtaina, koko katon alueella voi kävellä Seinän ja katon vahvuus 38 mm Carthagon salamaniskusuoja: Korin alumiininen sisäpuoli toimii kuin Faradayn häkki Koriosan tiiviystakuu jopa 10 vuotta (6 vuotta vakio + 4 vuotta lisähintaan) Ulkoluukut alkuperäistä sivuseinämateriaalia Carthago Isoplus = katkeamaton eristys Kaksinkertainen luukkujen tiivistys: sisäpuolen tiivistys, ulkopuolen tiivistys roiskevesisuojatusti Polttoainesäiliön kansi sivuseinän pinnanmukainen (standardi autoissa) Sivuhelmat jaotettu, alumiiniprofiili, jauhemaalattu, vahinkotapauksessa helppo vaihtaa 4-osainen takaosan kehikko neljässä eri osassa, erillinen takapuskuri = helppo vaihtaa vahingon sattuessa 4 Innovatiivinen LED-takavalo Carthago C brändinä Asunto-osan ikkuna Seitz S4, tuplakehykset ilman kylmäsiltoja ja eristävä lasi, hyttysverkko, pimennysverho ja ikkunan avauspidike Asunto-osan ovi premium one, ovenrajoitin, oven ikkuna ja hyttysverkko LED-ulkovalo asunto-osan oven yläpuolella, kiinteä sadevesireuna Sähköllä toimiva ulkorappu, käyttökytkin myös ohjaamossa ja varoitussummeri Asunto-osan ulkorappu eristetyssä kaksoispohjassa, johon lämmitys on ohjattu siten, että kylmän vaikutus sisään vähenee ovea avatessa Carthagon sisääntulovalo portaassa Turva-avainjärjestelmä (erikoisavain), yksi avain kaikkiin asunto-osan oviin ja luukkuihin Carthagon ohjaamokonsepti Etumaski korkealaatuista lasikuitua, kaksikerroseriste, moniosainen Portaaton siirtymä asunto-osasta ohjaamoon Ohjaamon näkyvyyssuunnittelu, paras arvo testeissä näkyvyydessä eteenpäin ajon aikana Ajoaktiivinen kojelaudan muotoilu: jyrkästi eteenpäin kallistettu Kennomainen eristävä tuulilasin monitoimiverho, joka liikkuu pystyasennossa kahteen suuntaan: ylhäältä alas (pimennysverhona) ja alhaalta ylös (näkösuojana) Riippuvat sivupeilit Carthago bestview : Pää- ja laajakulmapeileillä = hyvä näkyvyys ympärille Istuinten päällytys asunto-osan kankaalla, istuimet käännettävissä istuinryhmässä käytettäväksi (alustapaketti: tuolin istuinosan kallistus- ja korkeussäätö eteen/taakse) Ohjaamon ovessa kaksoisturvalukitus, sähkökäyttöinen ikkunannostin ja ulkopuolella sadekouru Matalalle laskettu mukava askelma Pimennysverho sivuikkunoiden eteen (liikkuu sivuttain) Apukuljettajan puoli: iso sivukaappi kätevällä säilytystilalla Isot hyllyt ylävuoteen molemmin puolin LED-tunnelmavalaistus ohjaamossa Kojelauta kuljettajan puoli: Paikka peruutuskameran näytölle = käytännöllinen ja häikäisemätön näkymä Äänieristetty moottoritilaan päin; äänieristepaketti Silence Kohdennettu ohjaamon ovialueen lämmitys kätevällä säilytyslokerolla ja sisääntulovalaistuksella Pistorasia 230 V / 12 V ohjaamon / asunto-osan istuinryhmän alueella Lämpöä varastoiva kaksoispohja Portaattomasti samassa tasossa oleva lattia ohjaamosta takaosaan saakka Lämpöä varastoiva kaksoispohja, toiminto: paikka ajoneuvon tekniikalle, säilytystilaa ja lämpöä varastoiva, lattialämmitys, vakauttaa ajoa Kaksoispohjan korkeus koko ajoneuvon läpi 170 mm Säilytyslokero sisällä asunto-osan luukkujen alla Lämmitetty tavaratila L-istuinryhmän alla ja ulkoluukulla Kenkälokero lämmitetyssä kaksoispohjassa asunto-osan tilan pöydän alla Kaksoispohjan useat lämminilmasuuttimet lämmittävät koko tilan Lattialämmitys: lämmönvaraus eristetyssä kaksoispohjassa, lämpö säteilee alhaaltapäin kaikkialle asunto-osan lattiaan c-compactline

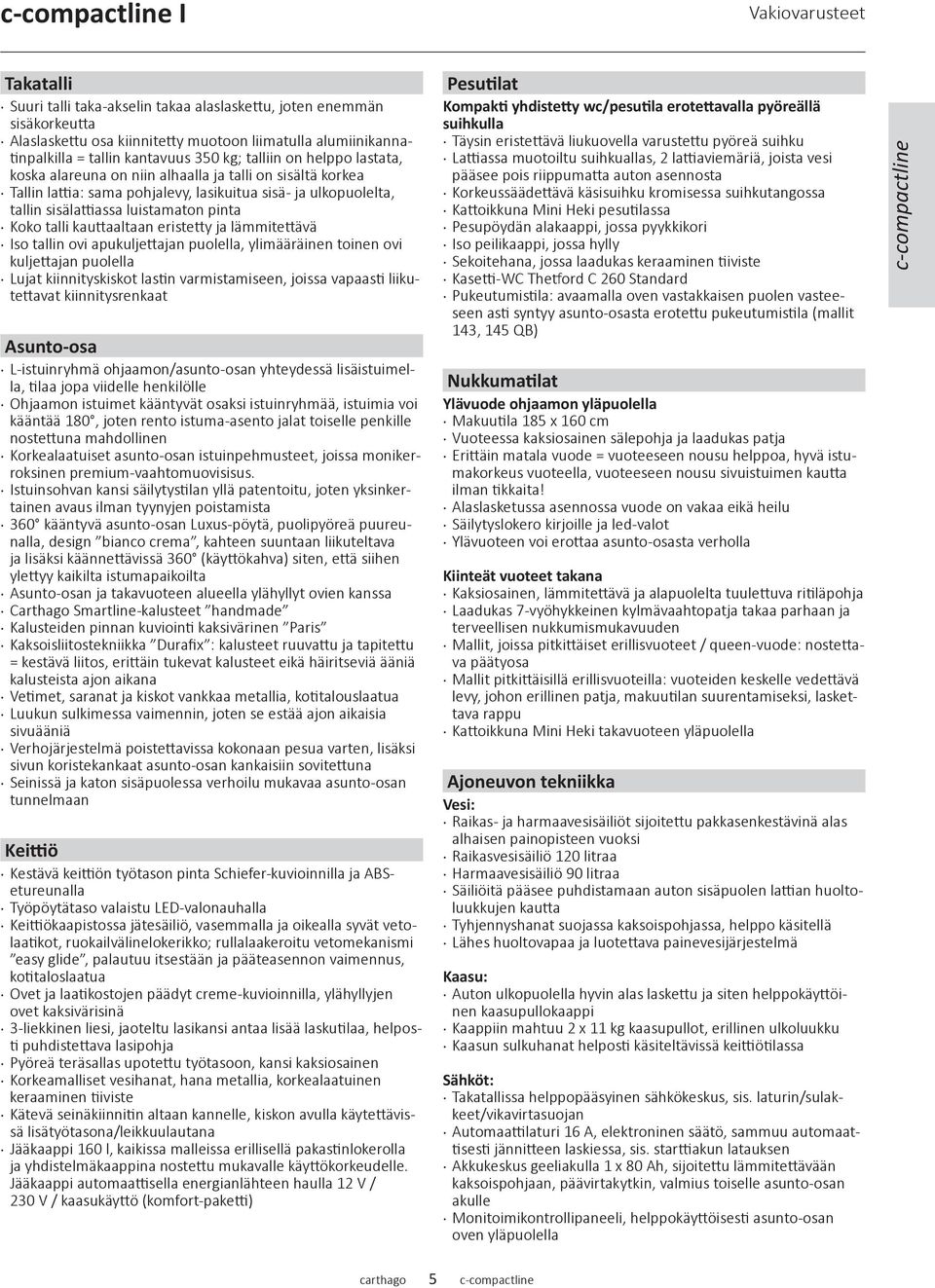

5 c-compactline I Vakiovarusteet Takatalli Suuri talli taka-akselin takaa alaslaskettu, joten enemmän sisäkorkeutta Alaslaskettu osa kiinnitetty muotoon liimatulla alumiinikannatinpalkilla = tallin kantavuus 350 kg; talliin on helppo lastata, koska alareuna on niin alhaalla ja talli on sisältä korkea Tallin lattia: sama pohjalevy, lasikuitua sisä- ja ulkopuolelta, tallin sisälattiassa luistamaton pinta Koko talli kauttaaltaan eristetty ja lämmitettävä Iso tallin ovi apukuljettajan puolella, ylimääräinen toinen ovi kuljettajan puolella Lujat kiinnityskiskot lastin varmistamiseen, joissa vapaasti liikutettavat kiinnitysrenkaat Asunto-osa L-istuinryhmä ohjaamon/asunto-osan yhteydessä lisäistuimella, tilaa jopa viidelle henkilölle Ohjaamon istuimet kääntyvät osaksi istuinryhmää, istuimia voi kääntää 180, joten rento istuma-asento jalat toiselle penkille nostettuna mahdollinen Korkealaatuiset asunto-osan istuinpehmusteet, joissa monikerroksinen premium-vaahtomuovisisus. Istuinsohvan kansi säilytystilan yllä patentoitu, joten yksinkertainen avaus ilman tyynyjen poistamista 360 kääntyvä asunto-osan Luxus-pöytä, puolipyöreä puureunalla, design bianco crema, kahteen suuntaan liikuteltava ja lisäksi käännettävissä 360 (käyttökahva) siten, että siihen ylettyy kaikilta istumapaikoilta Asunto-osan ja takavuoteen alueella ylähyllyt ovien kanssa Carthago Smartline-kalusteet handmade Kalusteiden pinnan kuviointi kaksivärinen Paris Kaksoisliitostekniikka Durafix : kalusteet ruuvattu ja tapitettu = kestävä liitos, erittäin tukevat kalusteet eikä häiritseviä ääniä kalusteista ajon aikana Vetimet, saranat ja kiskot vankkaa metallia, kotitalouslaatua Luukun sulkimessa vaimennin, joten se estää ajon aikaisia sivuääniä Verhojärjestelmä poistettavissa kokonaan pesua varten, lisäksi sivun koristekankaat asunto-osan kankaisiin sovitettuna Seinissä ja katon sisäpuolessa verhoilu mukavaa asunto-osan tunnelmaan Keittiö Kestävä keittiön työtason pinta Schiefer-kuvioinnilla ja ABSetureunalla Työpöytätaso valaistu LED-valonauhalla Keittiökaapistossa jätesäiliö, vasemmalla ja oikealla syvät vetolaatikot, ruokailvälinelokerikko; rullalaakeroitu vetomekanismi easy glide, palautuu itsestään ja pääteasennon vaimennus, kotitaloslaatua Ovet ja laatikostojen päädyt creme-kuvioinnilla, ylähyllyjen ovet kaksivärisinä 3-liekkinen liesi, jaoteltu lasikansi antaa lisää laskutilaa, helposti puhdistettava lasipohja Pyöreä teräsallas upotettu työtasoon, kansi kaksiosainen Korkeamalliset vesihanat, hana metallia, korkealaatuinen keraaminen tiiviste Kätevä seinäkiinnitin altaan kannelle, kiskon avulla käytettävissä lisätyötasona/leikkuulautana Jääkaappi 160 l, kaikissa malleissa erillisellä pakastinlokerolla ja yhdistelmäkaappina nostettu mukavalle käyttökorkeudelle. Jääkaappi automaattisella energianlähteen haulla 12 V / 230 V / kaasukäyttö (komfort-paketti) Pesutilat Kompakti yhdistetty wc/pesutila erotettavalla pyöreällä suihkulla Täysin eristettävä liukuovella varustettu pyöreä suihku Lattiassa muotoiltu suihkuallas, 2 lattiaviemäriä, joista vesi pääsee pois riippumatta auton asennosta Korkeussäädettävä käsisuihku kromisessa suihkutangossa Kattoikkuna Mini Heki pesutilassa Pesupöydän alakaappi, jossa pyykkikori Iso peilikaappi, jossa hylly Sekoitehana, jossa laadukas keraaminen tiiviste Kasetti-WC Thetford C 260 Standard Pukeutumistila: avaamalla oven vastakkaisen puolen vasteeseen asti syntyy asunto-osasta erotettu pukeutumistila (mallit 143, 145 QB) Nukkumatilat Ylävuode ohjaamon yläpuolella Makuutila 185 x 160 cm Vuoteessa kaksiosainen sälepohja ja laadukas patja Erittäin matala vuode = vuoteeseen nousu helppoa, hyvä istumakorkeus vuoteella, vuoteeseen nousu sivuistuimen kautta ilman tikkaita! Alaslasketussa asennossa vuode on vakaa eikä heilu Säilytyslokero kirjoille ja led-valot Ylävuoteen voi erottaa asunto-osasta verholla Kiinteät vuoteet takana Kaksiosainen, lämmitettävä ja alapuolelta tuulettuva ritiläpohja Laadukas 7-vyöhykkeinen kylmävaahtopatja takaa parhaan ja terveellisen nukkumismukavuuden Mallit, joissa pitkittäiset erillisvuoteet / queen-vuode: nostettava päätyosa Mallit pitkittäisillä erillisvuoteilla: vuoteiden keskelle vedettävä levy, johon erillinen patja, makuutilan suurentamiseksi, laskettava rappu Kattoikkuna Mini Heki takavuoteen yläpuolella Ajoneuvon tekniikka Vesi: Raikas- ja harmaavesisäiliöt sijoitettu pakkasenkestävinä alas alhaisen painopisteen vuoksi Raikasvesisäiliö 120 litraa Harmaavesisäiliö 90 litraa Säiliöitä pääsee puhdistamaan auton sisäpuolen lattian huoltoluukkujen kautta Tyhjennyshanat suojassa kaksoispohjassa, helppo käsitellä Lähes huoltovapaa ja luotettava painevesijärjestelmä Kaasu: Auton ulkopuolella hyvin alas laskettu ja siten helppokäyttöinen kaasupullokaappi Kaappiin mahtuu 2 x 11 kg kaasupullot, erillinen ulkoluukku Kaasun sulkuhanat helposti käsiteltävissä keittiötilassa Sähköt: Takatallissa helppopääsyinen sähkökeskus, sis. laturin/sulakkeet/vikavirtasuojan Automaattilaturi 16 A, elektroninen säätö, sammuu automaattisesti jännitteen laskiessa, sis. starttiakun latauksen Akkukeskus geeliakulla 1 x 80 Ah, sijoitettu lämmitettävään kaksoispohjaan, päävirtakytkin, valmius toiselle asunto-osan akulle Monitoimikontrollipaneeli, helppokäyttöisesti asunto-osan oven yläpuolella c-compactline 5 c-compactline

6 c-compactline I Vakiovarusteet 230 V pistorasiat keittiössä, kylpyhuoneessa ja asunto-osan oven pielessä Pistorasia 12 V ohjaamon/asunto-osan istuinryhmän alueella Muistiinpanot: c-compactline Monipuolinen valaistusjärjestelmä: LED-valospotit asunto-osassa istuinryhmän yläpuolella yläkaappien alla, sekä takavuoteen, keittiön ja etuvuoteen yläkaappien alla Lisäksi LED-valospotit kattolistassa yläkaappien yläpuolella antamassa tunnelmallista valoa Epäsuora valaistus katossa LED-valonauhoilla asunto-osassa ja ohjaamossa Valot toimivat ns. vaihtokatkaisimesta kuten kotitalouksissa, paikat: sisäänkäyntialueella, istuinryhmässä ja takaosassa TV: TV-liitäntäsarja yläkaapissa L-istuinryhmän yläpuolella näyttöruudun nostomekanismin valmistelua varten (Komfort-paketti) Lisähintaan: Näyttöruudun nostomekanismi yläkaapissa L-istuinryhmän yläpuolella Lämmitys Lämpöä varastoiva lämmitystekniikka Truma Combi 6, kaasukäyttöinen Lukuisia lämminilma-aukkoja ohjaamossa, ohjaamon kojelaudan etuosassa, asunto-osassa, kaksoispohjassa ja takatallissa Lämmitettävä kojelauta antaa lisälämpöä ohjaamoon: Kojelaudan pinta lämpenee ja se toimii kuin lämpöpatteri Lattialämmitys: lattia lämpenee alhaalta lämmitettävään kaksoispohjaan varautuvan lämmön kautta 6 c-compactline

7 c-compactline I Hinnat ja tekniset tiedot Kattava vakiovarustus: - Carthago kevytrakennetekniikka - AL-KO madallettu runko extra light - Airbag, ESP, ASR, ABS, hill holder -mäkilähtöavustin - Ohjaamon ovet kaksoissalpalukituksella - Portaaton lämpöä varastoiva kaksoispohja - Lattiasäteilylämmitys - Asunto-osan ovi premium one - LED-valaistus c-compactline Vakioalusta Perusmoottori 2,12 m 2,12 m 2,12 m c-compactline I 138 Fiat Ducato AL-KO madallettu spezial light 35 light / 40 heavy* diesel 2,3 I (130 hv / 96 kw) c-compactline I 143 Fiat Ducato AL-KO madallettu spezial light 35 light / 40 heavy* diesel 2,3 I (130 hv / 96 kw) c-compactline I 145 QB Fiat Ducato AL-KO madallettu spezial light 35 light / 40 heavy* diesel 2,3 I (130 hv / 96 kw) Kokonaispituus (mm) 1) Kokonaisleveys (mm) 2) Kokonaiskorkeus (mm) 3) Akseliväli (mm) Kaksoispohjan korkeus (mm) Seisomakorkeus asunto-osassa (mm) Takatallin sisäkorkeus (mm) Takatallin oven leveys/korkeus apukuljettajan puolella (mm) 21) 915/ / /1080 Takatallin oven leveys/korkeus kuljettajan puolella (mm) 21) 500/ / /640 Teknisesti sallittu kokonaispaino (kg) 6) 3500/3700**/4250* 3500/3850**/4250* 3500/3850**/4250* Paino ajovalmiina (kg) 6) 7) 9) 29) 2830/2870* 2895/2935* 2965/3005* Omapaino vakiovarustein (kg) 6) 8) 9) 2645/2685* 2710/2750* 2780/2820* Vetopaino maks. (kg) 10) 2000/1800* 2000/1800* 2000/1800* Ajon aikana sallitut istumapaikat, joissa 3-pisteturvavyö 5) Nukkumapaikat kiinteä/muunneltava 16) Takavuoteen mitat (mm) 1470/1350 x x 2000/ x 1950 Ylävuoteen mitat 1500 x x x 1800 Lämmitysjärjestelmä Truma Combi 6 Truma Combi 6 Truma Combi 6 Raikasvesisäiliön tilavuus (l) 120 l 120 l 120 l Harmaavesisäiliön tilavuus (l) 90 l 90 l 90 l Akkukapasiteetti 80 Ah geeli 80 Ah geeli 80 Ah geeli Tuotenro / * / * / * * Lisävaruste: alustavaihtoehto 40 heavy ** Valinnainen kokonaispaino 7 c-compactline

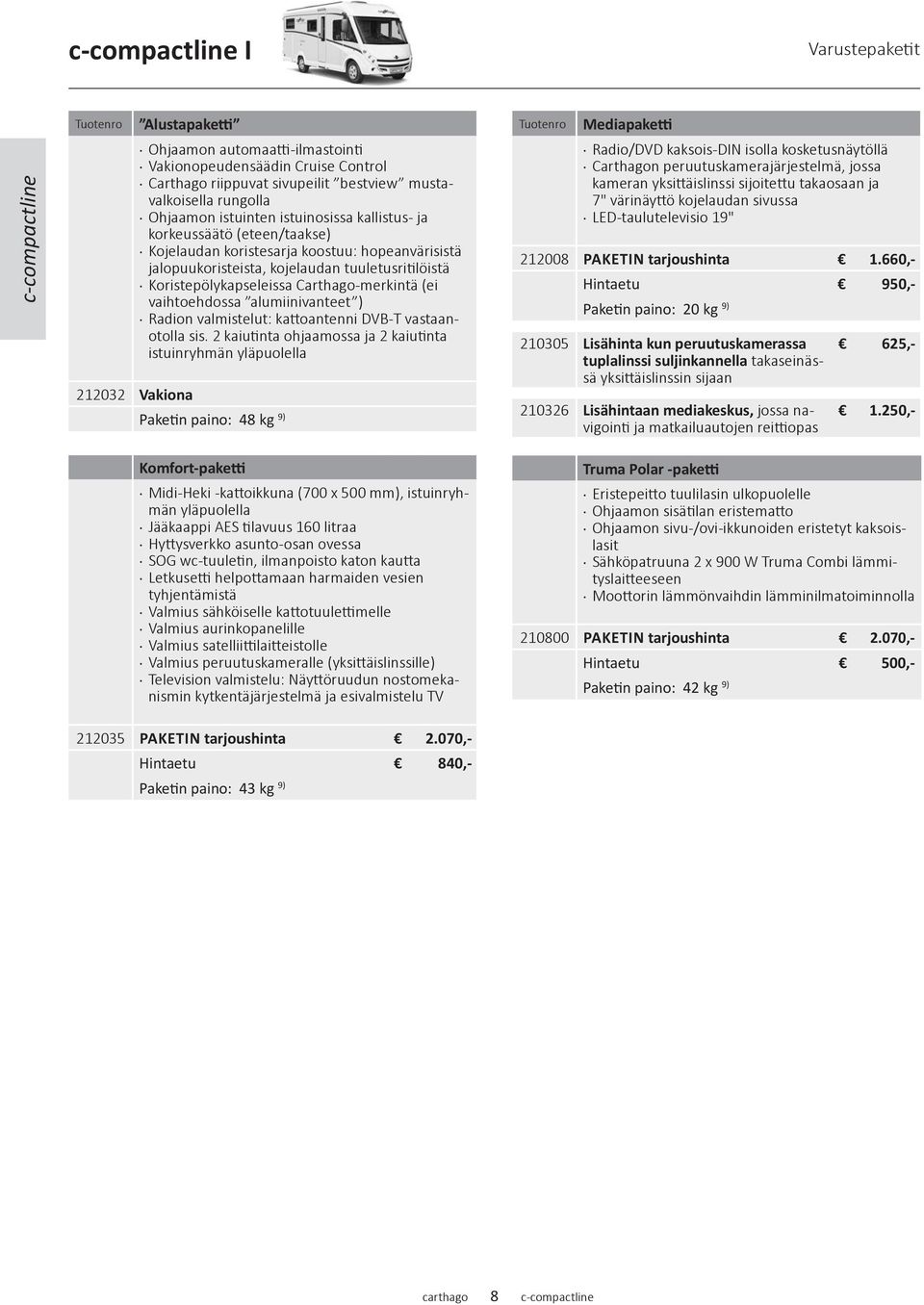

8 c-compactline I Varustepaketit c-compactline Tuotenro Alustapaketti Ohjaamon automaatti-ilmastointi Vakionopeudensäädin Cruise Control Carthago riippuvat sivupeilit bestview mustavalkoisella rungolla Ohjaamon istuinten istuinosissa kallistus- ja korkeussäätö (eteen/taakse) Kojelaudan koristesarja koostuu: hopeanvärisistä jalopuukoristeista, kojelaudan tuuletusritilöistä Koristepölykapseleissa Carthago-merkintä (ei vaihtoehdossa alumiinivanteet ) Radion valmistelut: kattoantenni DVB-T vastaanotolla sis. 2 kaiutinta ohjaamossa ja 2 kaiutinta istuinryhmän yläpuolella Vakiona Paketin paino: 48 kg 9) Komfort-paketti Midi-Heki -kattoikkuna (700 x 500 mm), istuinryhmän yläpuolella Jääkaappi AES tilavuus 160 litraa Hyttysverkko asunto-osan ovessa SOG wc-tuuletin, ilmanpoisto katon kautta Letkusetti helpottamaan harmaiden vesien tyhjentämistä Valmius sähköiselle kattotuulettimelle Valmius aurinkopanelille Valmius satelliittilaitteistolle Valmius peruutuskameralle (yksittäislinssille) Television valmistelu: Näyttöruudun nostomekanismin kytkentäjärjestelmä ja esivalmistelu TV PAKETIN tarjoushinta 2.070,- Hintaetu 840,- Paketin paino: 43 kg 9) Tuotenro Mediapaketti Radio/DVD kaksois-din isolla kosketusnäytöllä Carthagon peruutuskamerajärjestelmä, jossa kameran yksittäislinssi sijoitettu takaosaan ja 7" värinäyttö kojelaudan sivussa LED-taulutelevisio 19" PAKETIN tarjoushinta 1.660,- Hintaetu 950,- Paketin paino: 20 kg 9) Lisähinta kun peruutuskamerassa tuplalinssi suljinkannella takaseinässä yksittäislinssin sijaan Lisähintaan mediakeskus, jossa navigointi ja matkailuautojen reittiopas 625, ,- Truma Polar -paketti Eristepeitto tuulilasin ulkopuolelle Ohjaamon sisätilan eristematto Ohjaamon sivu-/ovi-ikkunoiden eristetyt kaksoislasit Sähköpatruuna 2 x 900 W Truma Combi lämmityslaitteeseen Moottorin lämmönvaihdin lämminilmatoiminnolla PAKETIN tarjoushinta 2.070,- Hintaetu 500,- Paketin paino: 42 kg 9) 8 c-compactline

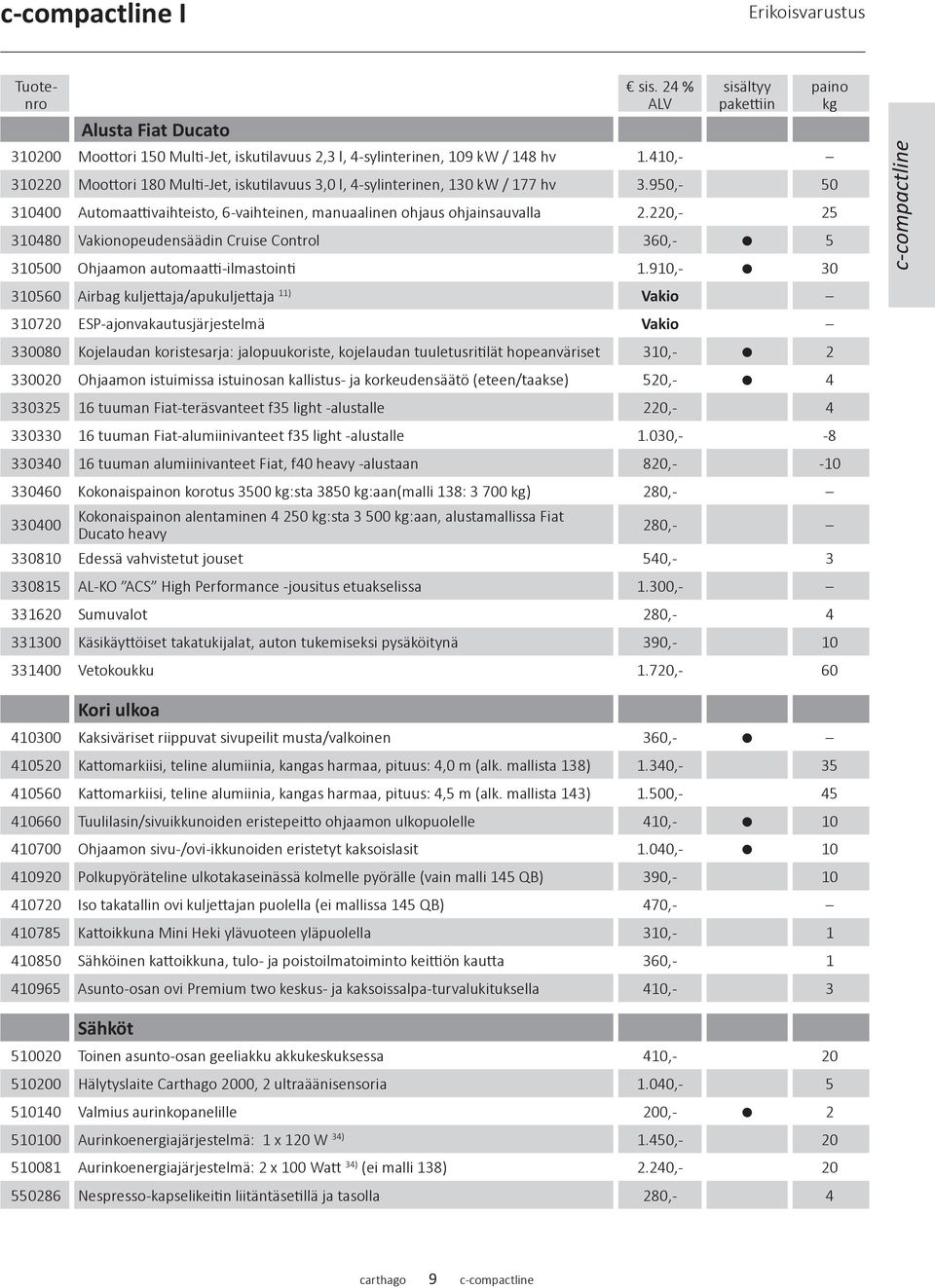

9 c-compactline I Erikoisvarustus Tuotenro sis. 24 % ALV sisältyy pakettiin Moottori 150 Multi-Jet, iskutilavuus 2,3 l, 4-sylinterinen, 109 kw / 148 hv 1.410, Moottori 180 Multi-Jet, iskutilavuus 3,0 l, 4-sylinterinen, 130 kw / 177 hv 3.950, Automaattivaihteisto, 6-vaihteinen, manuaalinen ohjaus ohjainsauvalla 2.220, Vakionopeudensäädin Cruise Control 360, Ohjaamon automaatti-ilmastointi 1.910, Airbag kuljettaja/apukuljettaja 11) Vakio ESP-ajonvakautusjärjestelmä Vakio Kojelaudan koristesarja: jalopuukoriste, kojelaudan tuuletusritilät hopeanväriset 310, Ohjaamon istuimissa istuinosan kallistus- ja korkeudensäätö (eteen/taakse) 520, tuuman Fiat-teräsvanteet f35 light -alustalle 220, tuuman Fiat-alumiinivanteet f35 light -alustalle 1.030, tuuman alumiinivanteet Fiat, f40 heavy -alustaan 820, Kokonaispainon korotus 3500 kg:sta 3850 kg:aan(malli 138: kg) 280, Alusta Fiat Ducato Kokonaispainon alentaminen kg:sta kg:aan, alustamallissa Fiat Ducato heavy paino kg 280, Edessä vahvistetut jouset 540, AL-KO ACS High Performance -jousitus etuakselissa 1.300, Sumuvalot 280, Käsikäyttöiset takatukijalat, auton tukemiseksi pysäköitynä 390, Vetokoukku 1.720,- 60 c-compactline Kori ulkoa Kaksiväriset riippuvat sivupeilit musta/valkoinen 360, Kattomarkiisi, teline alumiinia, kangas harmaa, pituus: 4,0 m (alk. mallista 138) 1.340, Kattomarkiisi, teline alumiinia, kangas harmaa, pituus: 4,5 m (alk. mallista 143) 1.500, Tuulilasin/sivuikkunoiden eristepeitto ohjaamon ulkopuolelle 410, Ohjaamon sivu-/ovi-ikkunoiden eristetyt kaksoislasit 1.040, Polkupyöräteline ulkotakaseinässä kolmelle pyörälle (vain malli 145 QB) 390, Iso takatallin ovi kuljettajan puolella (ei mallissa 145 QB) 470, Kattoikkuna Mini Heki ylävuoteen yläpuolella 310, Sähköinen kattoikkuna, tulo- ja poistoilmatoiminto keittiön kautta 360, Asunto-osan ovi Premium two keskus- ja kaksoissalpa-turvalukituksella 410,- 3 Sähköt Toinen asunto-osan geeliakku akkukeskuksessa 410, Hälytyslaite Carthago 2000, 2 ultraäänisensoria 1.040, Valmius aurinkopanelille 200, Aurinkoenergiajärjestelmä: 1 x 120 W 34) 1.450, Aurinkoenergiajärjestelmä: 2 x 100 Watt 34) (ei malli 138) 2.240, Nespresso-kapselikeitin liitäntäsetillä ja tasolla 280,- 4 9 c-compactline

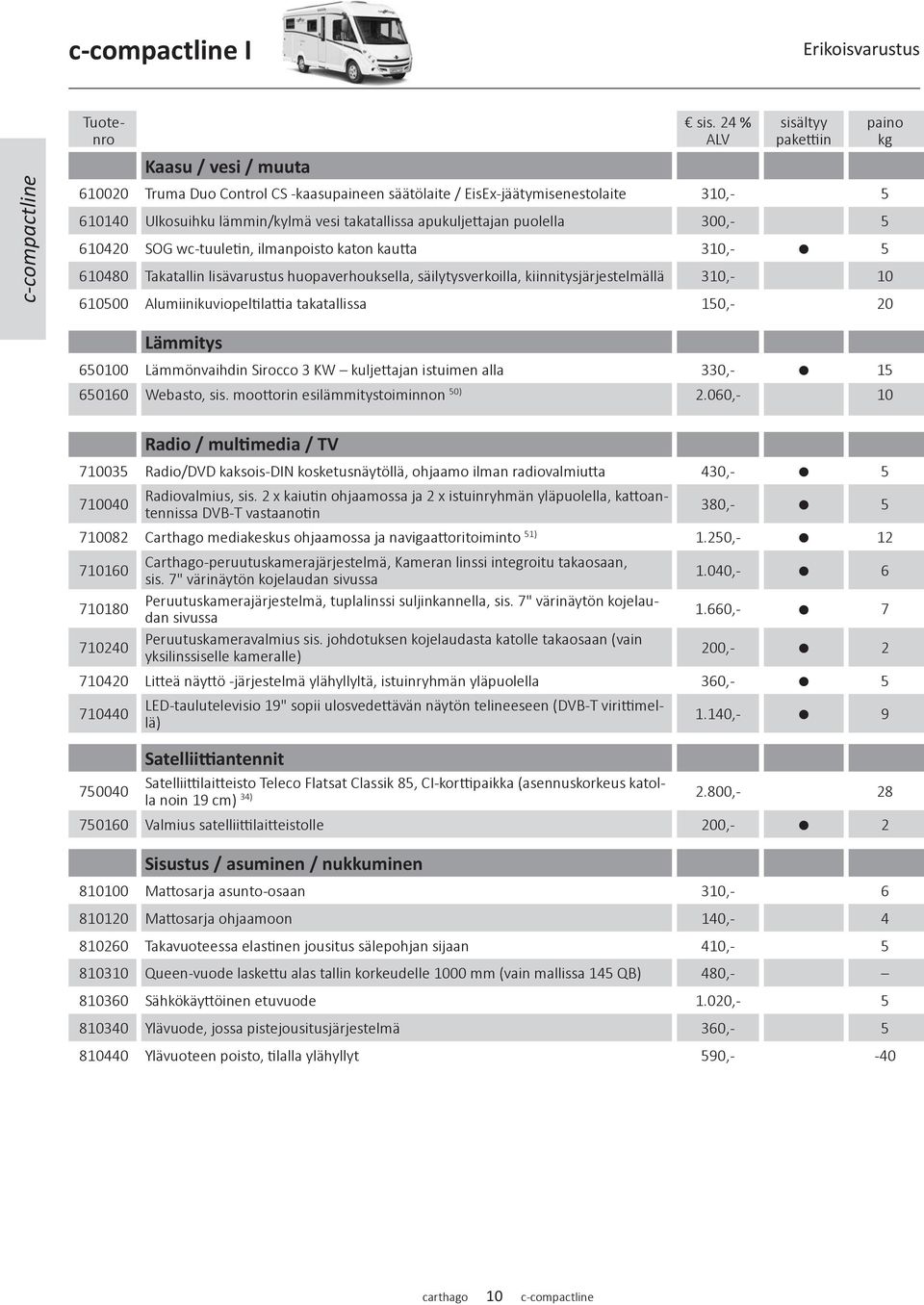

10 c-compactline I Erikoisvarustus c-compactline Tuotenro Kaasu / vesi / muuta sis. 24 % ALV sisältyy pakettiin Truma Duo Control CS -kaasupaineen säätölaite / EisEx-jäätymisenestolaite 310, Ulkosuihku lämmin/kylmä vesi takatallissa apukuljettajan puolella 300, SOG wc-tuuletin, ilmanpoisto katon kautta 310, Takatallin lisävarustus huopaverhouksella, säilytysverkoilla, kiinnitysjärjestelmällä 310, Alumiinikuviopeltilattia takatallissa 150,- 20 paino kg Lämmitys Lämmönvaihdin Sirocco 3 KW kuljettajan istuimen alla 330, Webasto, sis. moottorin esilämmitystoiminnon 50) 2.060,- 10 Radio / multimedia / TV Radio/DVD kaksois-din kosketusnäytöllä, ohjaamo ilman radiovalmiutta 430, Radiovalmius, sis. 2 x kaiutin ohjaamossa ja 2 x istuinryhmän yläpuolella, kattoantennissa DVB-T vastaanotin 380, Carthago mediakeskus ohjaamossa ja navigaattoritoiminto 51) 1.250, Carthago-peruutuskamerajärjestelmä, Kameran linssi integroitu takaosaan, sis. 7" värinäytön kojelaudan sivussa 1.040, Peruutuskamerajärjestelmä, tuplalinssi suljinkannella, sis. 7" värinäytön kojelaudan sivussa 1.660, Peruutuskameravalmius sis. johdotuksen kojelaudasta katolle takaosaan (vain yksilinssiselle kameralle) 200, Litteä näyttö -järjestelmä ylähyllyltä, istuinryhmän yläpuolella 360, LED-taulutelevisio 19" sopii ulosvedettävän näytön telineeseen (DVB-T virittimellä) 1.140,- 9 Satelliittiantennit Satelliittilaitteisto Teleco Flatsat Classik 85, CI-korttipaikka (asennuskorkeus katolla noin 19 cm) 34) 2.800, Valmius satelliittilaitteistolle 200,- 2 Sisustus / asuminen / nukkuminen Mattosarja asunto-osaan 310, Mattosarja ohjaamoon 140, Takavuoteessa elastinen jousitus sälepohjan sijaan 410, Queen-vuode laskettu alas tallin korkeudelle 1000 mm (vain mallissa 145 QB) 480, Sähkökäyttöinen etuvuode 1.020, Ylävuode, jossa pistejousitusjärjestelmä 360, Ylävuoteen poisto, tilalla ylähyllyt 590, c-compactline

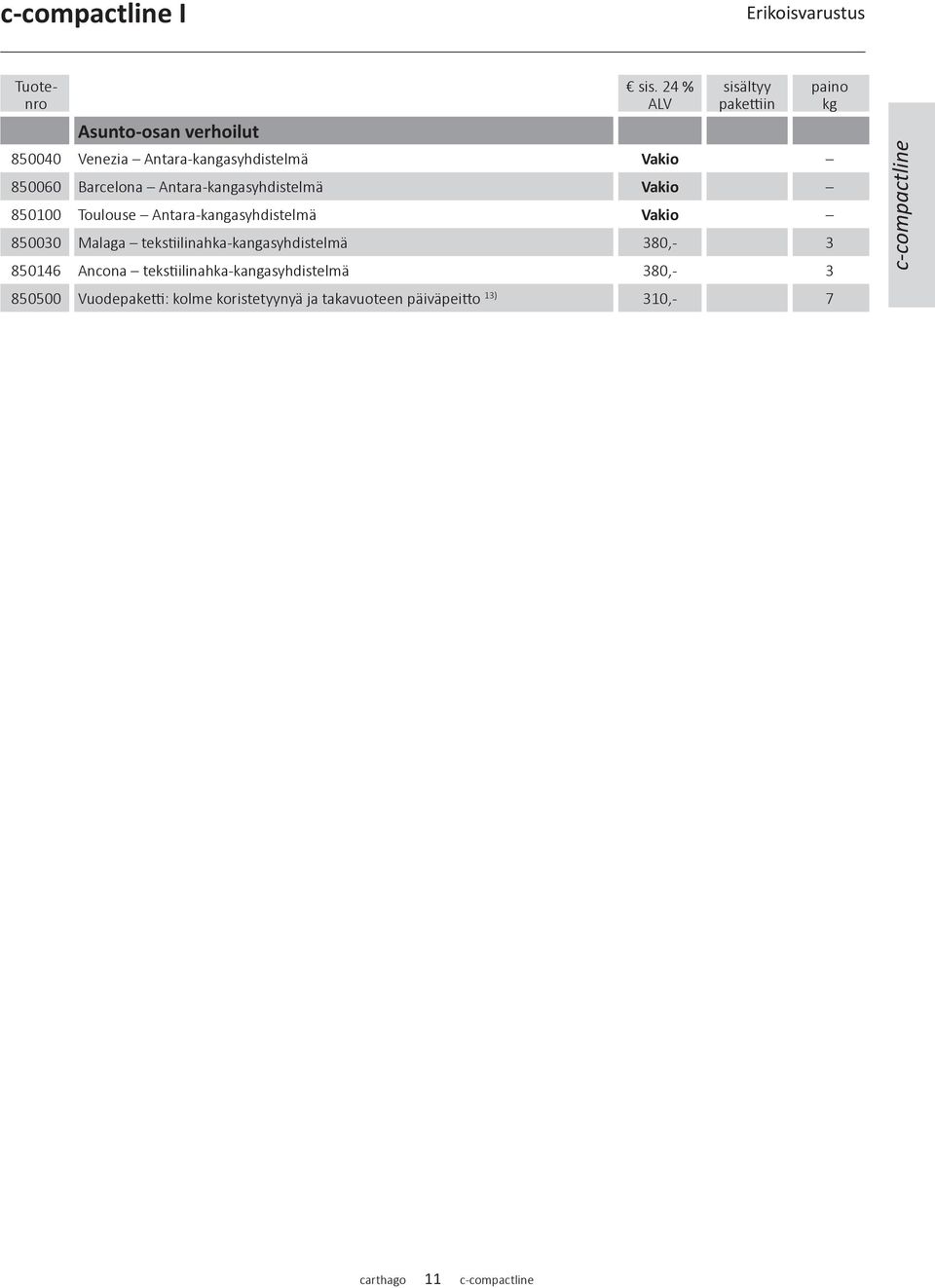

11 c-compactline I Erikoisvarustus Tuotenro Asunto-osan verhoilut sis. 24 % ALV sisältyy pakettiin Venezia Antara-kangasyhdistelmä Vakio Barcelona Antara-kangasyhdistelmä Vakio Toulouse Antara-kangasyhdistelmä Vakio Malaga tekstiilinahka-kangasyhdistelmä 380, Ancona tekstiilinahka-kangasyhdistelmä 380, Vuodepaketti: kolme koristetyynyä ja takavuoteen päiväpeitto 13) 310,- 7 paino kg c-compactline 11 c-compactline

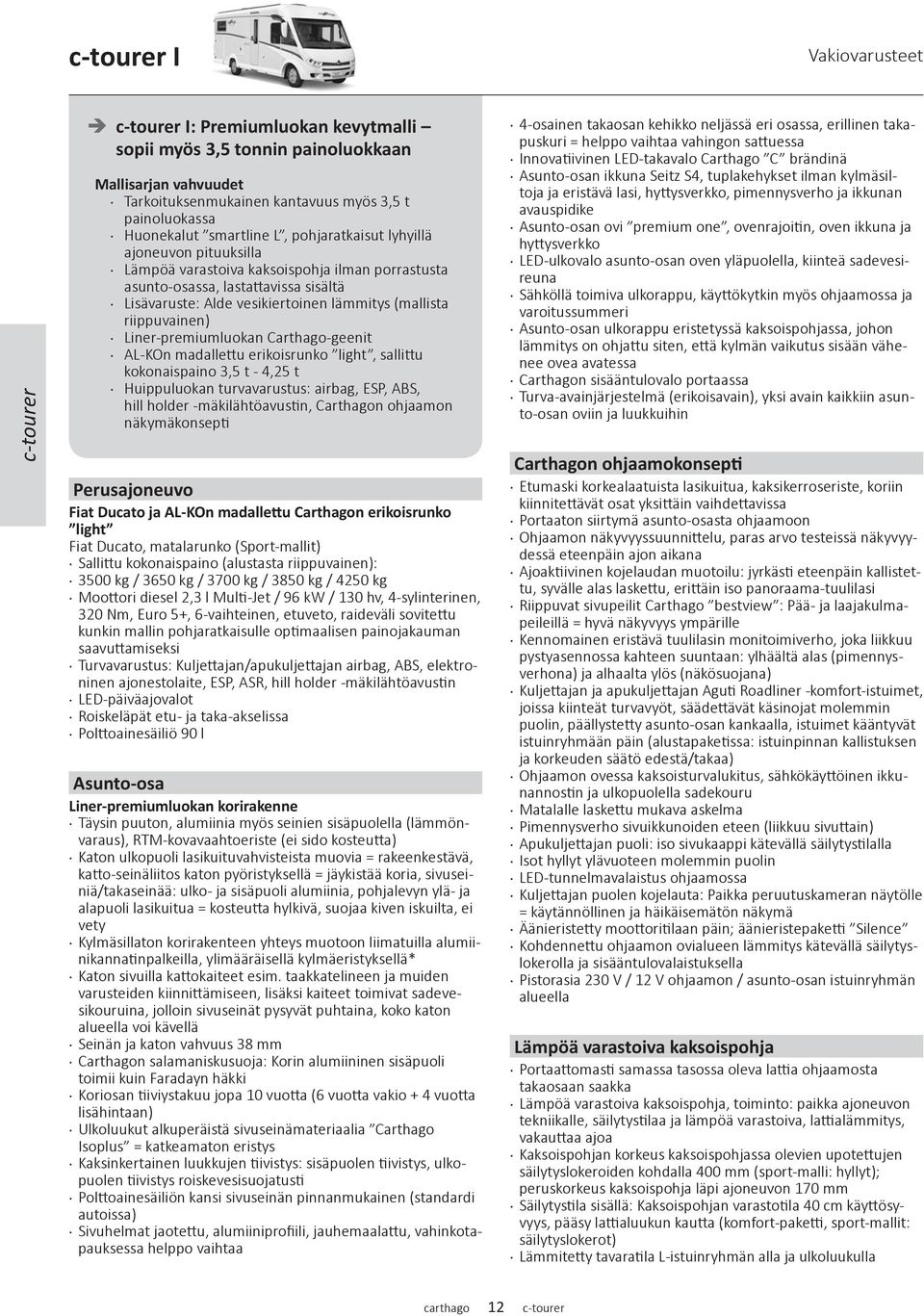

12 c-tourer I Vakiovarusteet c-tourer c-tourer I: Premiumluokan kevytmalli sopii myös 3,5 tonnin painoluokkaan Mallisarjan vahvuudet Tarkoituksenmukainen kantavuus myös 3,5 t painoluokassa Huonekalut smartline L, pohjaratkaisut lyhyillä ajoneuvon pituuksilla Lämpöä varastoiva kaksoispohja ilman porrastusta asunto-osassa, lastattavissa sisältä Lisävaruste: Alde vesikiertoinen lämmitys (mallista riippuvainen) Liner-premiumluokan Carthago-geenit AL-KOn madallettu erikoisrunko light, sallittu kokonaispaino 3,5 t - 4,25 t Huippuluokan turvavarustus: airbag, ESP, ABS, hill holder -mäkilähtöavustin, Carthagon ohjaamon näkymäkonsepti Perusajoneuvo Fiat Ducato ja AL-KOn madallettu Carthagon erikoisrunko light Fiat Ducato, matalarunko (Sport-mallit) Sallittu kokonaispaino (alustasta riippuvainen): 3500 kg / 3650 kg / 3700 kg / 3850 kg / 4250 kg Moottori diesel 2,3 l Multi-Jet / 96 kw / 130 hv, 4-sylinterinen, 320 Nm, Euro 5+, 6-vaihteinen, etuveto, raideväli sovitettu kunkin mallin pohjaratkaisulle optimaalisen painojakauman saavuttamiseksi Turvavarustus: Kuljettajan/apukuljettajan airbag, ABS, elektroninen ajonestolaite, ESP, ASR, hill holder -mäkilähtöavustin LED-päiväajovalot Roiskeläpät etu- ja taka-akselissa Polttoainesäiliö 90 l Asunto-osa Liner-premiumluokan korirakenne Täysin puuton, alumiinia myös seinien sisäpuolella (lämmönvaraus), RTM-kovavaahtoeriste (ei sido kosteutta) Katon ulkopuoli lasikuituvahvisteista muovia = rakeenkestävä, katto-seinäliitos katon pyöristyksellä = jäykistää koria, sivuseiniä/takaseinää: ulko- ja sisäpuoli alumiinia, pohjalevyn ylä- ja alapuoli lasikuitua = kosteutta hylkivä, suojaa kiven iskuilta, ei vety Kylmäsillaton korirakenteen yhteys muotoon liimatuilla alumiinikannatinpalkeilla, ylimääräisellä kylmäeristyksellä* Katon sivuilla kattokaiteet esim. taakkatelineen ja muiden varusteiden kiinnittämiseen, lisäksi kaiteet toimivat sadevesikouruina, jolloin sivuseinät pysyvät puhtaina, koko katon alueella voi kävellä Seinän ja katon vahvuus 38 mm Carthagon salamaniskusuoja: Korin alumiininen sisäpuoli toimii kuin Faradayn häkki Koriosan tiiviystakuu jopa 10 vuotta (6 vuotta vakio + 4 vuotta lisähintaan) Ulkoluukut alkuperäistä sivuseinämateriaalia Carthago Isoplus = katkeamaton eristys Kaksinkertainen luukkujen tiivistys: sisäpuolen tiivistys, ulkopuolen tiivistys roiskevesisuojatusti Polttoainesäiliön kansi sivuseinän pinnanmukainen (standardi autoissa) Sivuhelmat jaotettu, alumiiniprofiili, jauhemaalattu, vahinkotapauksessa helppo vaihtaa 4-osainen takaosan kehikko neljässä eri osassa, erillinen takapuskuri = helppo vaihtaa vahingon sattuessa Innovatiivinen LED-takavalo Carthago C brändinä Asunto-osan ikkuna Seitz S4, tuplakehykset ilman kylmäsiltoja ja eristävä lasi, hyttysverkko, pimennysverho ja ikkunan avauspidike Asunto-osan ovi premium one, ovenrajoitin, oven ikkuna ja hyttysverkko LED-ulkovalo asunto-osan oven yläpuolella, kiinteä sadevesireuna Sähköllä toimiva ulkorappu, käyttökytkin myös ohjaamossa ja varoitussummeri Asunto-osan ulkorappu eristetyssä kaksoispohjassa, johon lämmitys on ohjattu siten, että kylmän vaikutus sisään vähenee ovea avatessa Carthagon sisääntulovalo portaassa Turva-avainjärjestelmä (erikoisavain), yksi avain kaikkiin asunto-osan oviin ja luukkuihin Carthagon ohjaamokonsepti Etumaski korkealaatuista lasikuitua, kaksikerroseriste, koriin kiinnitettävät osat yksittäin vaihdettavissa Portaaton siirtymä asunto-osasta ohjaamoon Ohjaamon näkyvyyssuunnittelu, paras arvo testeissä näkyvyydessä eteenpäin ajon aikana Ajoaktiivinen kojelaudan muotoilu: jyrkästi eteenpäin kallistettu, syvälle alas laskettu, erittäin iso panoraama-tuulilasi Riippuvat sivupeilit Carthago bestview : Pää- ja laajakulmapeileillä = hyvä näkyvyys ympärille Kennomainen eristävä tuulilasin monitoimiverho, joka liikkuu pystyasennossa kahteen suuntaan: ylhäältä alas (pimennysverhona) ja alhaalta ylös (näkösuojana) Kuljettajan ja apukuljettajan Aguti Roadliner -komfort-istuimet, joissa kiinteät turvavyöt, säädettävät käsinojat molemmin puolin, päällystetty asunto-osan kankaalla, istuimet kääntyvät istuinryhmään päin (alustapaketissa: istuinpinnan kallistuksen ja korkeuden säätö edestä/takaa) Ohjaamon ovessa kaksoisturvalukitus, sähkökäyttöinen ikkunannostin ja ulkopuolella sadekouru Matalalle laskettu mukava askelma Pimennysverho sivuikkunoiden eteen (liikkuu sivuttain) Apukuljettajan puoli: iso sivukaappi kätevällä säilytystilalla Isot hyllyt ylävuoteen molemmin puolin LED-tunnelmavalaistus ohjaamossa Kuljettajan puolen kojelauta: Paikka peruutuskameran näytölle = käytännöllinen ja häikäisemätön näkymä Äänieristetty moottoritilaan päin; äänieristepaketti Silence Kohdennettu ohjaamon ovialueen lämmitys kätevällä säilytyslokerolla ja sisääntulovalaistuksella Pistorasia 230 V / 12 V ohjaamon / asunto-osan istuinryhmän alueella Lämpöä varastoiva kaksoispohja Portaattomasti samassa tasossa oleva lattia ohjaamosta takaosaan saakka Lämpöä varastoiva kaksoispohja, toiminto: paikka ajoneuvon tekniikalle, säilytystilaa ja lämpöä varastoiva, lattialämmitys, vakauttaa ajoa Kaksoispohjan korkeus kaksoispohjassa olevien upotettujen säilytyslokeroiden kohdalla 400 mm (sport-malli: hyllyt); peruskorkeus kaksoispohja läpi ajoneuvon 170 mm Säilytystila sisällä: Kaksoispohjan varastotila 40 cm käyttösyvyys, pääsy lattialuukun kautta (komfort-paketti, sport-mallit: säilytyslokerot) Lämmitetty tavaratila L-istuinryhmän alla ja ulkoluukulla 12 c-tourer

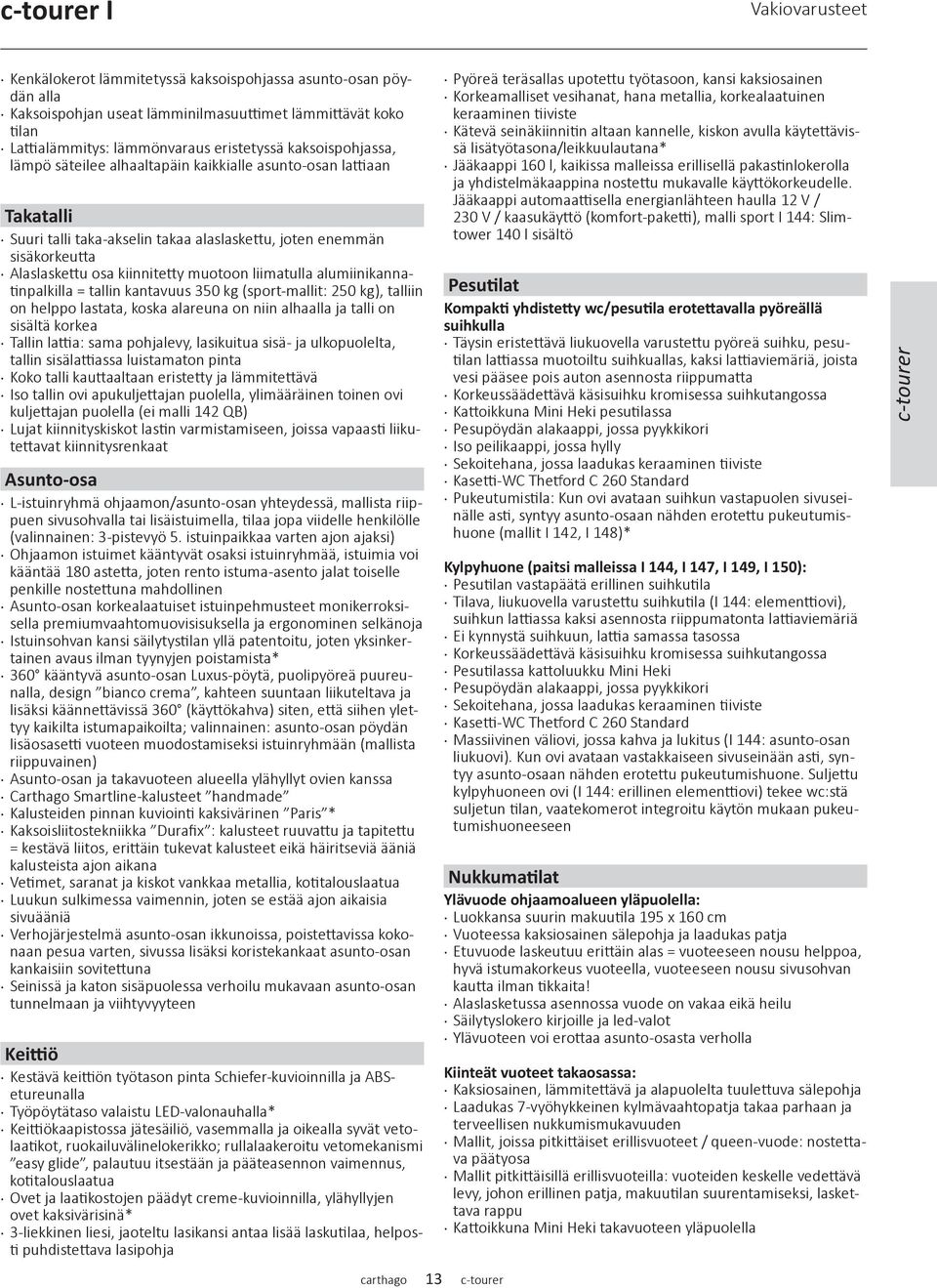

13 c-tourer I Vakiovarusteet Kenkälokerot lämmitetyssä kaksoispohjassa asunto-osan pöydän alla Kaksoispohjan useat lämminilmasuuttimet lämmittävät koko tilan Lattialämmitys: lämmönvaraus eristetyssä kaksoispohjassa, lämpö säteilee alhaaltapäin kaikkialle asunto-osan lattiaan Takatalli Suuri talli taka-akselin takaa alaslaskettu, joten enemmän sisäkorkeutta Alaslaskettu osa kiinnitetty muotoon liimatulla alumiinikannatinpalkilla = tallin kantavuus 350 kg (sport-mallit: 250 kg), talliin on helppo lastata, koska alareuna on niin alhaalla ja talli on sisältä korkea Tallin lattia: sama pohjalevy, lasikuitua sisä- ja ulkopuolelta, tallin sisälattiassa luistamaton pinta Koko talli kauttaaltaan eristetty ja lämmitettävä Iso tallin ovi apukuljettajan puolella, ylimääräinen toinen ovi kuljettajan puolella (ei malli 142 QB) Lujat kiinnityskiskot lastin varmistamiseen, joissa vapaasti liikutettavat kiinnitysrenkaat Asunto-osa L-istuinryhmä ohjaamon/asunto-osan yhteydessä, mallista riippuen sivusohvalla tai lisäistuimella, tilaa jopa viidelle henkilölle (valinnainen: 3-pistevyö 5. istuinpaikkaa varten ajon ajaksi) Ohjaamon istuimet kääntyvät osaksi istuinryhmää, istuimia voi kääntää 180 astetta, joten rento istuma-asento jalat toiselle penkille nostettuna mahdollinen Asunto-osan korkealaatuiset istuinpehmusteet monikerroksisella premiumvaahtomuovisisuksella ja ergonominen selkänoja Istuinsohvan kansi säilytystilan yllä patentoitu, joten yksinkertainen avaus ilman tyynyjen poistamista* 360 kääntyvä asunto-osan Luxus-pöytä, puolipyöreä puureunalla, design bianco crema, kahteen suuntaan liikuteltava ja lisäksi käännettävissä 360 (käyttökahva) siten, että siihen ylettyy kaikilta istumapaikoilta; valinnainen: asunto-osan pöydän lisäosasetti vuoteen muodostamiseksi istuinryhmään (mallista riippuvainen) Asunto-osan ja takavuoteen alueella ylähyllyt ovien kanssa Carthago Smartline-kalusteet handmade Kalusteiden pinnan kuviointi kaksivärinen Paris * Kaksoisliitostekniikka Durafix : kalusteet ruuvattu ja tapitettu = kestävä liitos, erittäin tukevat kalusteet eikä häiritseviä ääniä kalusteista ajon aikana Vetimet, saranat ja kiskot vankkaa metallia, kotitalouslaatua Luukun sulkimessa vaimennin, joten se estää ajon aikaisia sivuääniä Verhojärjestelmä asunto-osan ikkunoissa, poistettavissa kokonaan pesua varten, sivussa lisäksi koristekankaat asunto-osan kankaisiin sovitettuna Seinissä ja katon sisäpuolessa verhoilu mukavaan asunto-osan tunnelmaan ja viihtyvyyteen Keittiö Kestävä keittiön työtason pinta Schiefer-kuvioinnilla ja ABSetureunalla Työpöytätaso valaistu LED-valonauhalla* Keittiökaapistossa jätesäiliö, vasemmalla ja oikealla syvät vetolaatikot, ruokailuvälinelokerikko; rullalaakeroitu vetomekanismi easy glide, palautuu itsestään ja pääteasennon vaimennus, kotitalouslaatua Ovet ja laatikostojen päädyt creme-kuvioinnilla, ylähyllyjen ovet kaksivärisinä* 3-liekkinen liesi, jaoteltu lasikansi antaa lisää laskutilaa, helposti puhdistettava lasipohja 13 Pyöreä teräsallas upotettu työtasoon, kansi kaksiosainen Korkeamalliset vesihanat, hana metallia, korkealaatuinen keraaminen tiiviste Kätevä seinäkiinnitin altaan kannelle, kiskon avulla käytettävissä lisätyötasona/leikkuulautana* Jääkaappi 160 l, kaikissa malleissa erillisellä pakastinlokerolla ja yhdistelmäkaappina nostettu mukavalle käyttökorkeudelle. Jääkaappi automaattisella energianlähteen haulla 12 V / 230 V / kaasukäyttö (komfort-paketti), malli sport I 144: Slimtower 140 l sisältö Pesutilat Kompakti yhdistetty wc/pesutila erotettavalla pyöreällä suihkulla Täysin eristettävä liukuovella varustettu pyöreä suihku, pesutilan lattiassa muotoiltu suihkuallas, kaksi lattiaviemäriä, joista vesi pääsee pois auton asennosta riippumatta Korkeussäädettävä käsisuihku kromisessa suihkutangossa Kattoikkuna Mini Heki pesutilassa Pesupöydän alakaappi, jossa pyykkikori Iso peilikaappi, jossa hylly Sekoitehana, jossa laadukas keraaminen tiiviste Kasetti-WC Thetford C 260 Standard Pukeutumistila: Kun ovi avataan suihkun vastapuolen sivuseinälle asti, syntyy asunto-osaan nähden erotettu pukeutumishuone (mallit I 142, I 148)* Kylpyhuone (paitsi malleissa I 144, I 147, I 149, I 150): Pesutilan vastapäätä erillinen suihkutila Tilava, liukuovella varustettu suihkutila (I 144: elementtiovi), suihkun lattiassa kaksi asennosta riippumatonta lattiaviemäriä Ei kynnystä suihkuun, lattia samassa tasossa Korkeussäädettävä käsisuihku kromisessa suihkutangossa Pesutilassa kattoluukku Mini Heki Pesupöydän alakaappi, jossa pyykkikori Sekoitehana, jossa laadukas keraaminen tiiviste Kasetti-WC Thetford C 260 Standard Massiivinen väliovi, jossa kahva ja lukitus (I 144: asunto-osan liukuovi). Kun ovi avataan vastakkaiseen sivuseinään asti, syntyy asunto-osaan nähden erotettu pukeutumishuone. Suljettu kylpyhuoneen ovi (I 144: erillinen elementtiovi) tekee wc:stä suljetun tilan, vaatekomerot integroitu käytön mukaan pukeutumishuoneeseen Nukkumatilat Ylävuode ohjaamoalueen yläpuolella: Luokkansa suurin makuutila 195 x 160 cm Vuoteessa kaksiosainen sälepohja ja laadukas patja Etuvuode laskeutuu erittäin alas = vuoteeseen nousu helppoa, hyvä istumakorkeus vuoteella, vuoteeseen nousu sivusohvan kautta ilman tikkaita! Alaslasketussa asennossa vuode on vakaa eikä heilu Säilytyslokero kirjoille ja led-valot Ylävuoteen voi erottaa asunto-osasta verholla Kiinteät vuoteet takaosassa: Kaksiosainen, lämmitettävä ja alapuolelta tuulettuva sälepohja Laadukas 7-vyöhykkeinen kylmävaahtopatja takaa parhaan ja terveellisen nukkumismukavuuden Mallit, joissa pitkittäiset erillisvuoteet / queen-vuode: nostettava päätyosa Mallit pitkittäisillä erillisvuoteilla: vuoteiden keskelle vedettävä levy, johon erillinen patja, makuutilan suurentamiseksi, laskettava rappu Kattoikkuna Mini Heki takavuoteen yläpuolella c-tourer c-tourer

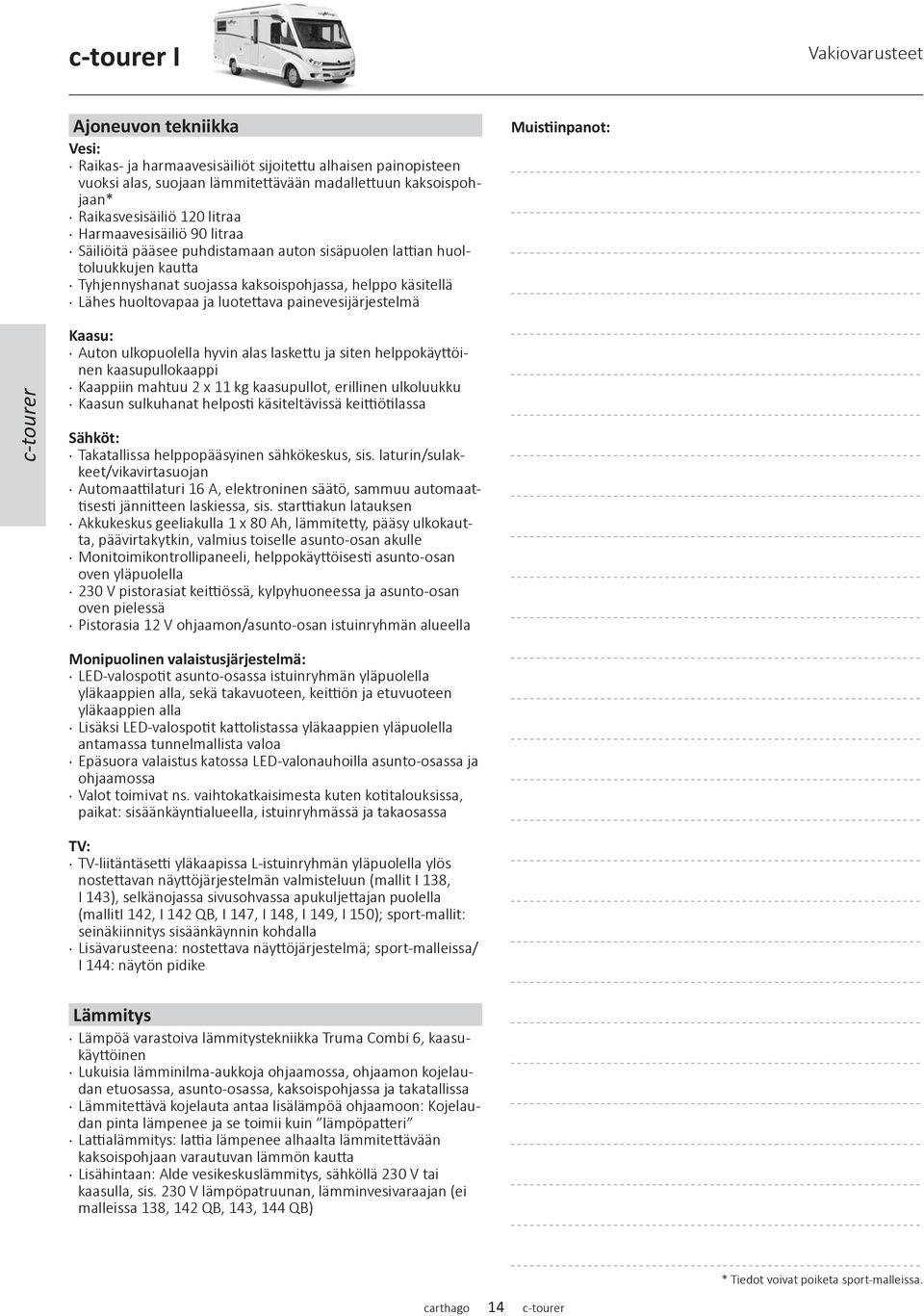

14 c-tourer I Vakiovarusteet Ajoneuvon tekniikka Vesi: Raikas- ja harmaavesisäiliöt sijoitettu alhaisen painopisteen vuoksi alas, suojaan lämmitettävään madallettuun kaksoispohjaan* Raikasvesisäiliö 120 litraa Harmaavesisäiliö 90 litraa Säiliöitä pääsee puhdistamaan auton sisäpuolen lattian huoltoluukkujen kautta Tyhjennyshanat suojassa kaksoispohjassa, helppo käsitellä Lähes huoltovapaa ja luotettava painevesijärjestelmä Muistiinpanot: c-tourer Kaasu: Auton ulkopuolella hyvin alas laskettu ja siten helppokäyttöinen kaasupullokaappi Kaappiin mahtuu 2 x 11 kg kaasupullot, erillinen ulkoluukku Kaasun sulkuhanat helposti käsiteltävissä keittiötilassa Sähköt: Takatallissa helppopääsyinen sähkökeskus, sis. laturin/sulakkeet/vikavirtasuojan Automaattilaturi 16 A, elektroninen säätö, sammuu automaattisesti jännitteen laskiessa, sis. starttiakun latauksen Akkukeskus geeliakulla 1 x 80 Ah, lämmitetty, pääsy ulkokautta, päävirtakytkin, valmius toiselle asunto-osan akulle Monitoimikontrollipaneeli, helppokäyttöisesti asunto-osan oven yläpuolella 230 V pistorasiat keittiössä, kylpyhuoneessa ja asunto-osan oven pielessä Pistorasia 12 V ohjaamon/asunto-osan istuinryhmän alueella Monipuolinen valaistusjärjestelmä: LED-valospotit asunto-osassa istuinryhmän yläpuolella yläkaappien alla, sekä takavuoteen, keittiön ja etuvuoteen yläkaappien alla Lisäksi LED-valospotit kattolistassa yläkaappien yläpuolella antamassa tunnelmallista valoa Epäsuora valaistus katossa LED-valonauhoilla asunto-osassa ja ohjaamossa Valot toimivat ns. vaihtokatkaisimesta kuten kotitalouksissa, paikat: sisäänkäyntialueella, istuinryhmässä ja takaosassa TV: TV-liitäntäsetti yläkaapissa L-istuinryhmän yläpuolella ylös nostettavan näyttöjärjestelmän valmisteluun (mallit I 138, I 143), selkänojassa sivusohvassa apukuljettajan puolella (malliti 142, I 142 QB, I 147, I 148, I 149, I 150); sport-mallit: seinäkiinnitys sisäänkäynnin kohdalla Lisävarusteena: nostettava näyttöjärjestelmä; sport-malleissa/ I 144: näytön pidike Lämmitys Lämpöä varastoiva lämmitystekniikka Truma Combi 6, kaasukäyttöinen Lukuisia lämminilma-aukkoja ohjaamossa, ohjaamon kojelaudan etuosassa, asunto-osassa, kaksoispohjassa ja takatallissa Lämmitettävä kojelauta antaa lisälämpöä ohjaamoon: Kojelaudan pinta lämpenee ja se toimii kuin lämpöpatteri Lattialämmitys: lattia lämpenee alhaalta lämmitettävään kaksoispohjaan varautuvan lämmön kautta Lisähintaan: Alde vesikeskuslämmitys, sähköllä 230 V tai kaasulla, sis. 230 V lämpöpatruunan, lämminvesivaraajan (ei malleissa 138, 142 QB, 143, 144 QB) 14 c-tourer * Tiedot voivat poiketa sport-malleissa.

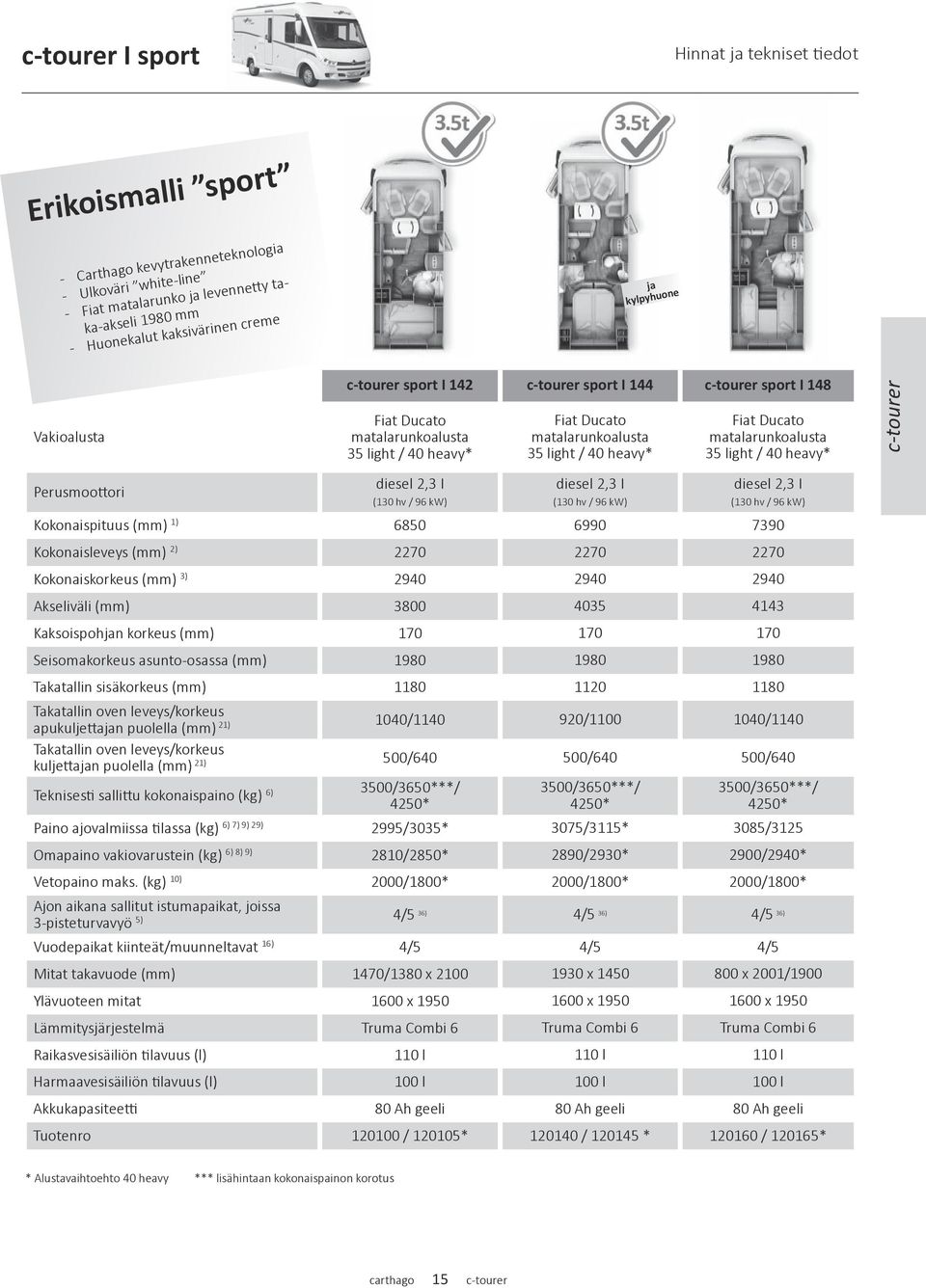

15 c-tourer I sport Hinnat ja tekniset tiedot Erikoismalli sport - Carthago kevytrakenneteknologia - Ulkoväri white-line - Fiat matalarunko ja levennetty taka-akseli 1980 mm - Huonekalut kaksivärinen creme ja kylpyhuone Vakioalusta Perusmoottori c-tourer sport I 142 c-tourer sport I 144 c-tourer sport I 148 Fiat Ducato matalarunkoalusta 35 light / 40 heavy* diesel 2,3 I (130 hv / 96 kw) Fiat Ducato matalarunkoalusta 35 light / 40 heavy* diesel 2,3 I (130 hv / 96 kw) Fiat Ducato matalarunkoalusta 35 light / 40 heavy* diesel 2,3 I (130 hv / 96 kw) Kokonaispituus (mm) 1) Kokonaisleveys (mm) 2) Kokonaiskorkeus (mm) 3) Akseliväli (mm) Kaksoispohjan korkeus (mm) Seisomakorkeus asunto-osassa (mm) Takatallin sisäkorkeus (mm) Takatallin oven leveys/korkeus apukuljettajan puolella (mm) 21) 1040/ / /1140 Takatallin oven leveys/korkeus kuljettajan puolella (mm) 21) 500/ / /640 Teknisesti sallittu kokonaispaino (kg) 6) 3500/3650***/ 4250* 3500/3650***/ 4250* 3500/3650***/ 4250* Paino ajovalmiissa tilassa (kg) 6) 7) 9) 29) 2995/3035* 3075/3115* 3085/3125 Omapaino vakiovarustein (kg) 6) 8) 9) 2810/2850* 2890/2930* 2900/2940* Vetopaino maks. (kg) 10) 2000/1800* 2000/1800* 2000/1800* Ajon aikana sallitut istumapaikat, joissa 3-pisteturvavyö 5) 4/5 36) 4/5 36) 4/5 36) Vuodepaikat kiinteät/muunneltavat 16) 4/5 4/5 4/5 Mitat takavuode (mm) 1470/1380 x x x 2001/1900 Ylävuoteen mitat 1600 x x x 1950 Lämmitysjärjestelmä Truma Combi 6 Truma Combi 6 Truma Combi 6 Raikasvesisäiliön tilavuus (l) 110 l 110 l 110 l Harmaavesisäiliön tilavuus (l) 100 l 100 l 100 l Akkukapasiteetti 80 Ah geeli 80 Ah geeli 80 Ah geeli Tuotenro / * / * / * c-tourer * Alustavaihtoehto 40 heavy *** lisähintaan kokonaispainon korotus 15 c-tourer

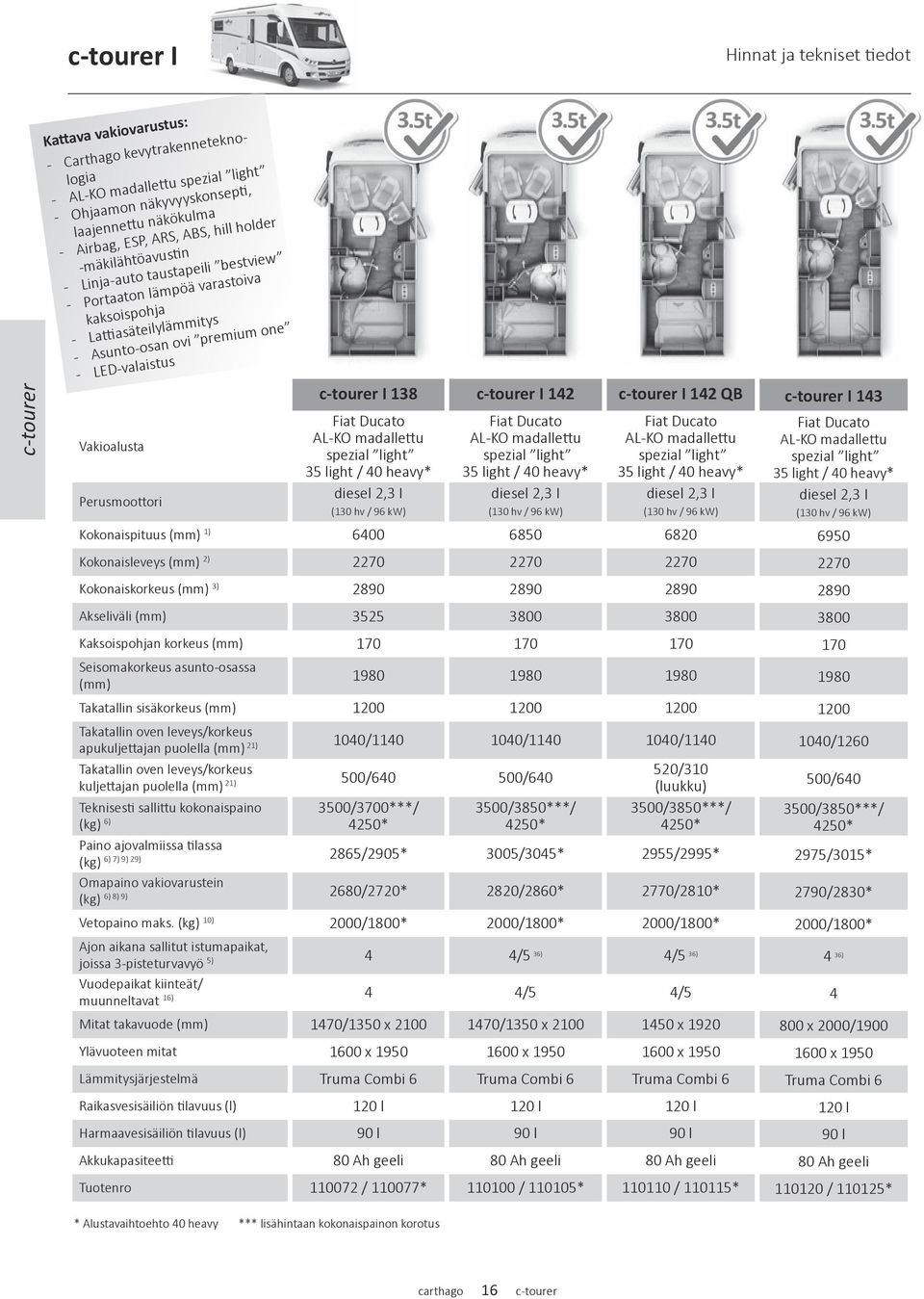

16 c-tourer I Hinnat ja tekniset tiedot c-tourer Kattava vakiovarustus: - Carthago kevytrakenneteknologia - AL-KO madallettu spezial light - Ohjaamon näkyvyyskonsepti, laajennettu näkökulma - Airbag, ESP, ARS, ABS, hill holder -mäkilähtöavustin - Linja-auto taustapeili bestview - Portaaton lämpöä varastoiva kaksoispohja - Lattiasäteilylämmitys - Asunto-osan ovi premium one - LED-valaistus Vakioalusta Perusmoottori c-tourer I 138 c-tourer I 142 c-tourer I 142 QB c-tourer I 143 Fiat Ducato AL-KO madallettu spezial light 35 light / 40 heavy* diesel 2,3 I (130 hv / 96 kw) Fiat Ducato AL-KO madallettu spezial light 35 light / 40 heavy* diesel 2,3 I (130 hv / 96 kw) Fiat Ducato AL-KO madallettu spezial light 35 light / 40 heavy* diesel 2,3 I (130 hv / 96 kw) Fiat Ducato AL-KO madallettu spezial light 35 light / 40 heavy* diesel 2,3 I (130 hv / 96 kw) Kokonaispituus (mm) 1) Kokonaisleveys (mm) 2) Kokonaiskorkeus (mm) 3) Akseliväli (mm) Kaksoispohjan korkeus (mm) Seisomakorkeus asunto-osassa (mm) Takatallin sisäkorkeus (mm) Takatallin oven leveys/korkeus apukuljettajan puolella (mm) 21) 1040/ / / /1260 Takatallin oven leveys/korkeus 520/ / /640 kuljettajan puolella (mm) 21) (luukku) 500/640 Teknisesti sallittu kokonaispaino 3500/3700***/ (kg) 6) 4250* 3500/3850***/ 4250* 3500/3850***/ 4250* 3500/3850***/ 4250* Paino ajovalmiissa tilassa (kg) 6) 7) 9) 29) 2865/2905* 3005/3045* 2955/2995* 2975/3015* Omapaino vakiovarustein (kg) 6) 8) 9) 2680/2720* 2820/2860* 2770/2810* 2790/2830* Vetopaino maks. (kg) 10) 2000/1800* 2000/1800* 2000/1800* 2000/1800* Ajon aikana sallitut istumapaikat, joissa 3-pisteturvavyö 5) 4 4/5 36) 4/5 36) 4 36) Vuodepaikat kiinteät/ muunneltavat 16) 4 4/5 4/5 4 Mitat takavuode (mm) 1470/1350 x /1350 x x x 2000/1900 Ylävuoteen mitat 1600 x x x x 1950 Lämmitysjärjestelmä Truma Combi 6 Truma Combi 6 Truma Combi 6 Truma Combi 6 Raikasvesisäiliön tilavuus (l) 120 l 120 l 120 l 120 l Harmaavesisäiliön tilavuus (l) 90 l 90 l 90 l 90 l Akkukapasiteetti 80 Ah geeli 80 Ah geeli 80 Ah geeli 80 Ah geeli Tuotenro / * / * / * / * * Alustavaihtoehto 40 heavy *** lisähintaan kokonaispainon korotus 16 c-tourer

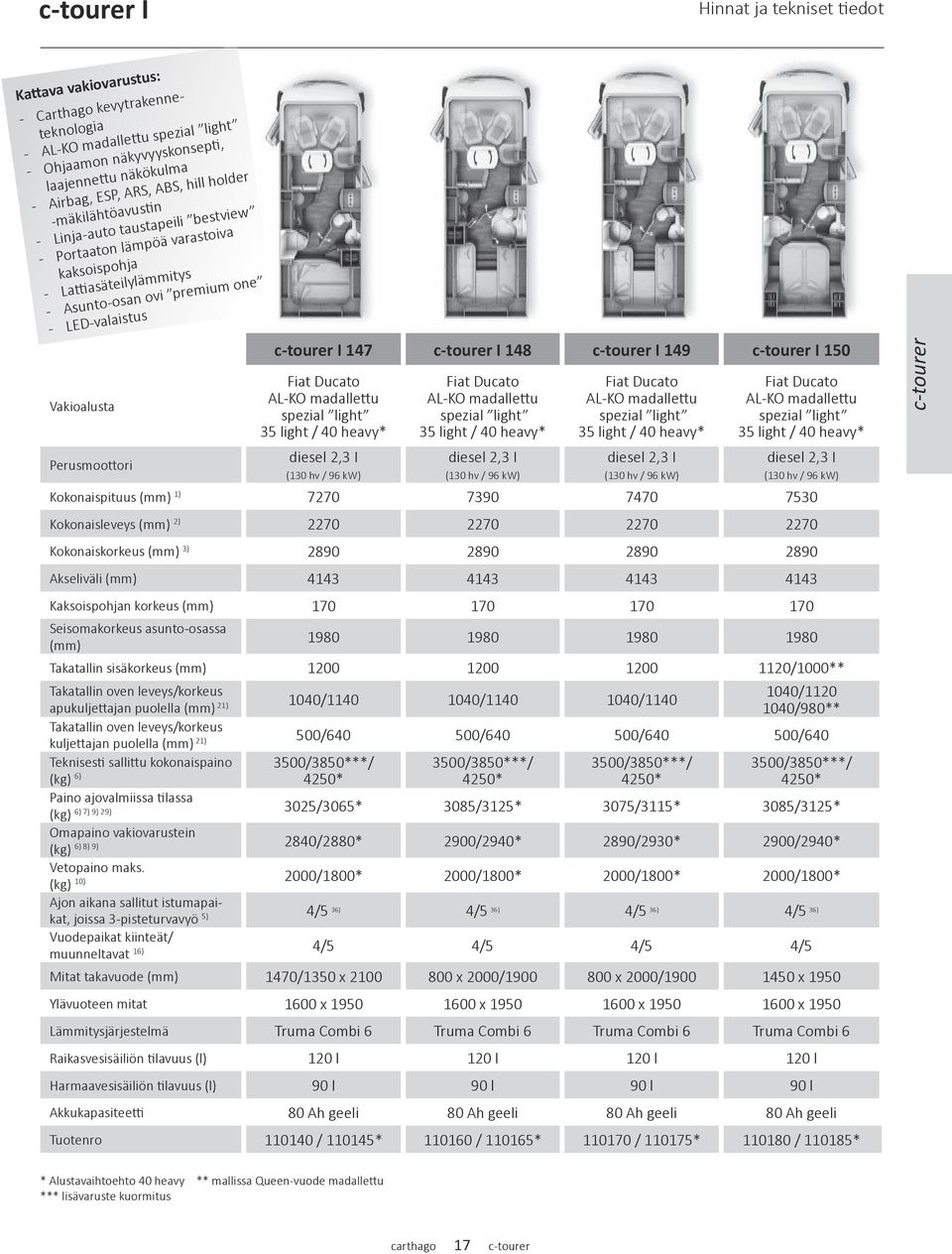

17 c-tourer I Hinnat ja tekniset tiedot Kattava vakiovarustus: - Carthago kevytrakenneteknologia - AL-KO madallettu spezial light - Ohjaamon näkyvyyskonsepti, laajennettu näkökulma - Airbag, ESP, ARS, ABS, hill holder -mäkilähtöavustin - Linja-auto taustapeili bestview - Portaaton lämpöä varastoiva kaksoispohja - Lattiasäteilylämmitys - Asunto-osan ovi premium one - LED-valaistus Vakioalusta Perusmoottori c-tourer I 147 c-tourer I 148 c-tourer I 149 c-tourer I 150 Fiat Ducato AL-KO madallettu spezial light 35 light / 40 heavy* diesel 2,3 I (130 hv / 96 kw) Fiat Ducato AL-KO madallettu spezial light 35 light / 40 heavy* diesel 2,3 I (130 hv / 96 kw) Fiat Ducato AL-KO madallettu spezial light 35 light / 40 heavy* diesel 2,3 I (130 hv / 96 kw) Fiat Ducato AL-KO madallettu spezial light 35 light / 40 heavy* diesel 2,3 I (130 hv / 96 kw) Kokonaispituus (mm) 1) Kokonaisleveys (mm) 2) Kokonaiskorkeus (mm) 3) Akseliväli (mm) Kaksoispohjan korkeus (mm) Seisomakorkeus asunto-osassa (mm) Takatallin sisäkorkeus (mm) /1000** Takatallin oven leveys/korkeus 1040/ / / /1140 apukuljettajan puolella (mm) 21) 1040/980** Takatallin oven leveys/korkeus kuljettajan puolella (mm) 21) 500/ / / /640 Teknisesti sallittu kokonaispaino (kg) 6) 3500/3850***/ 4250* 3500/3850***/ 4250* 3500/3850***/ 4250* 3500/3850***/ 4250* Paino ajovalmiissa tilassa (kg) 6) 7) 9) 29) 3025/3065* 3085/3125* 3075/3115* 3085/3125* Omapaino vakiovarustein (kg) 6) 8) 9) 2840/2880* 2900/2940* 2890/2930* 2900/2940* Vetopaino maks. (kg) 10) 2000/1800* 2000/1800* 2000/1800* 2000/1800* Ajon aikana sallitut istumapaikat, joissa 3-pisteturvavyö 5) 4/5 36) 4/5 36) 4/5 36) 4/5 36) Vuodepaikat kiinteät/ muunneltavat 16) 4/5 4/5 4/5 4/5 Mitat takavuode (mm) 1470/1350 x x 2000/ x 2000/ x 1950 Ylävuoteen mitat 1600 x x x x 1950 Lämmitysjärjestelmä Truma Combi 6 Truma Combi 6 Truma Combi 6 Truma Combi 6 Raikasvesisäiliön tilavuus (l) 120 l 120 l 120 l 120 l Harmaavesisäiliön tilavuus (l) 90 l 90 l 90 l 90 l Akkukapasiteetti 80 Ah geeli 80 Ah geeli 80 Ah geeli 80 Ah geeli Tuotenro / * / * / * / * c-tourer * Alustavaihtoehto 40 heavy ** mallissa Queen-vuode madallettu *** lisävaruste kuormitus 17 c-tourer

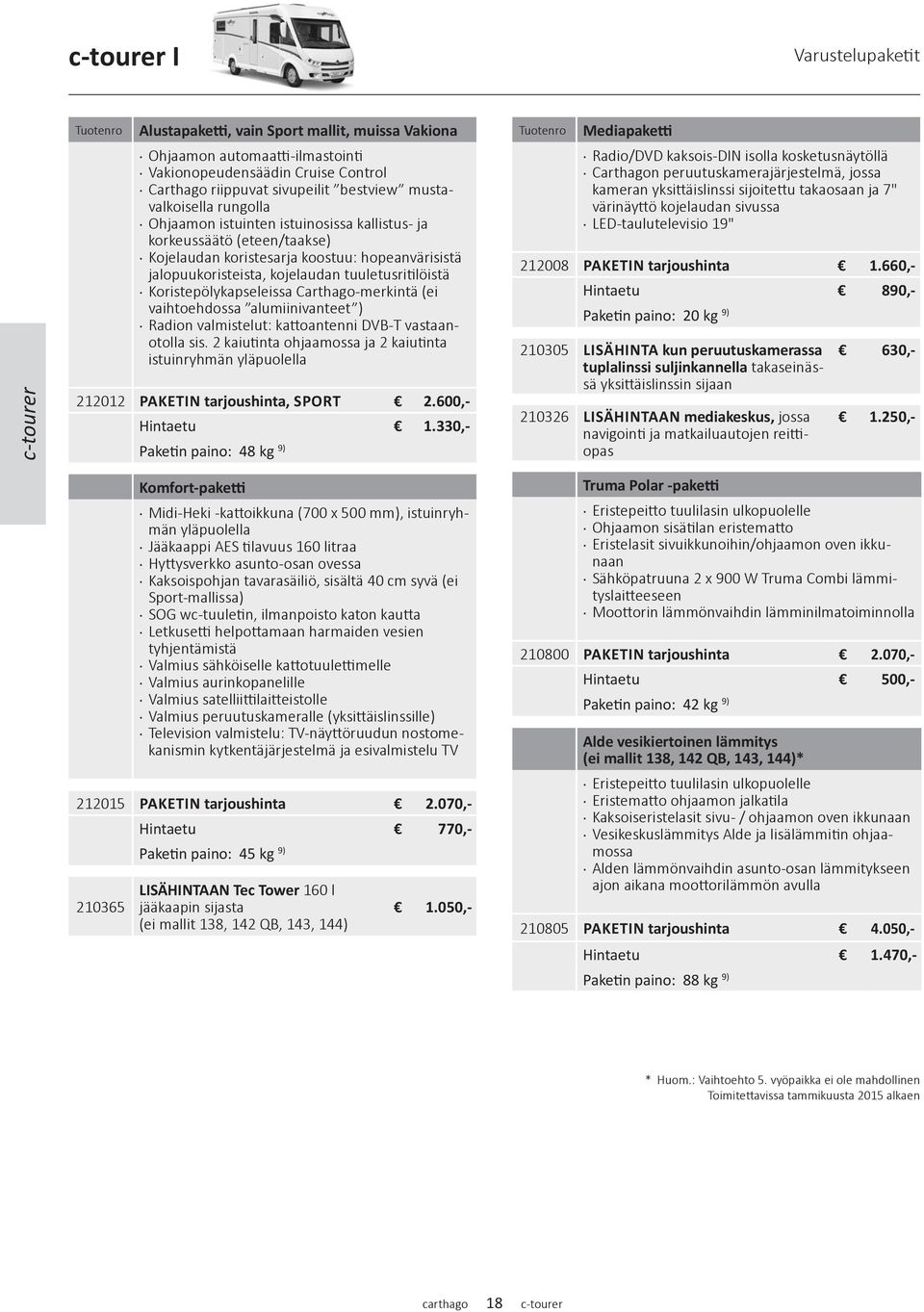

18 c-tourer I Varustelupaketit c-tourer Tuotenro Alustapaketti, vain Sport mallit, muissa Vakiona Ohjaamon automaatti-ilmastointi Vakionopeudensäädin Cruise Control Carthago riippuvat sivupeilit bestview mustavalkoisella rungolla Ohjaamon istuinten istuinosissa kallistus- ja korkeussäätö (eteen/taakse) Kojelaudan koristesarja koostuu: hopeanvärisistä jalopuukoristeista, kojelaudan tuuletusritilöistä Koristepölykapseleissa Carthago-merkintä (ei vaihtoehdossa alumiinivanteet ) Radion valmistelut: kattoantenni DVB-T vastaanotolla sis. 2 kaiutinta ohjaamossa ja 2 kaiutinta istuinryhmän yläpuolella PAKETIN tarjoushinta, SPORT 2.600,- Hintaetu 1.330,- Paketin paino: 48 kg 9) Komfort-paketti Midi-Heki -kattoikkuna (700 x 500 mm), istuinryhmän yläpuolella Jääkaappi AES tilavuus 160 litraa Hyttysverkko asunto-osan ovessa Kaksoispohjan tavarasäiliö, sisältä 40 cm syvä (ei Sport-mallissa) SOG wc-tuuletin, ilmanpoisto katon kautta Letkusetti helpottamaan harmaiden vesien tyhjentämistä Valmius sähköiselle kattotuulettimelle Valmius aurinkopanelille Valmius satelliittilaitteistolle Valmius peruutuskameralle (yksittäislinssille) Television valmistelu: TV-näyttöruudun nostomekanismin kytkentäjärjestelmä ja esivalmistelu TV PAKETIN tarjoushinta 2.070,- Hintaetu 770,- Paketin paino: 45 kg 9) LISÄHINTAAN Tec Tower 160 l jääkaapin sijasta (ei mallit 138, 142 QB, 143, 144) 1.050,- Tuotenro Mediapaketti Radio/DVD kaksois-din isolla kosketusnäytöllä Carthagon peruutuskamerajärjestelmä, jossa kameran yksittäislinssi sijoitettu takaosaan ja 7" värinäyttö kojelaudan sivussa LED-taulutelevisio 19" PAKETIN tarjoushinta 1.660,- Hintaetu 890,- Paketin paino: 20 kg 9) LISÄHINTA kun peruutuskamerassa tuplalinssi suljinkannella takaseinässä yksittäislinssin sijaan LISÄHINTAAN mediakeskus, jossa navigointi ja matkailuautojen reittiopas 630, ,- Truma Polar -paketti Eristepeitto tuulilasin ulkopuolelle Ohjaamon sisätilan eristematto Eristelasit sivuikkunoihin/ohjaamon oven ikkunaan Sähköpatruuna 2 x 900 W Truma Combi lämmityslaitteeseen Moottorin lämmönvaihdin lämminilmatoiminnolla PAKETIN tarjoushinta 2.070,- Hintaetu 500,- Paketin paino: 42 kg 9) Alde vesikiertoinen lämmitys (ei mallit 138, 142 QB, 143, 144)* Eristepeitto tuulilasin ulkopuolelle Eristematto ohjaamon jalkatila Kaksoiseristelasit sivu- / ohjaamon oven ikkunaan Vesikeskuslämmitys Alde ja lisälämmitin ohjaamossa Alden lämmönvaihdin asunto-osan lämmitykseen ajon aikana moottorilämmön avulla PAKETIN tarjoushinta 4.050,- Hintaetu 1.470,- Paketin paino: 88 kg 9) * Huom.: Vaihtoehto 5. vyöpaikka ei ole mahdollinen Toimitettavissa tammikuusta 2015 alkaen 18 c-tourer

19 c-tourer I Lisävarusteet Tuotenro Alusta Fiat Ducato sis. 24 % ALV sisältyy pakettiin Moottori 150 Multi-Jet, iskutilavuus 2,3 l, 4-sylinterinen, 109 kw / 148 hv 1.410, Moottori 180 Multi-Jet, iskutilavuus 3,0 l, 4-sylinterinen, 130 kw / 177 hv 3.950, Automaattivaihteisto, 6-vaihteinen, manuaalinen ohjaus ohjainsauvalla 2.220, Vakionopeudensäädin Cruise Control 360, Ohjaamon automaatti-ilmastointi 1.910, Airbag kuljettaja/apukuljettaja 11) Vakio ESP-ajonvakautusjärjestelmä Vakio Kojelaudan koristesarja: jalopuukoriste, kojelaudan tuuletusritilät hopeanväriset 310, Ohjaamon istuimissa istuinosan kallistus- ja korkeudensäätö (eteen/taakse) 520, tuuman Fiat-teräsvanteet f35 light -alustalle 220, tuuman Fiat-alumiinivanteet f35 light -alustalle 1.030, tuuman alumiinivanteet Fiat, f40 heavy -alustaan 820, Kokonaispainon korotus kg:sta kg:aan, alusta Fiat Ducato light (Sport-mallit) 280, Kokonaispainon korotus kg:sta kg:aan AL-KOn alustassa (malli 138: kg) 280, Kokonaispainon alentaminen kg:sta kg:aan, alustamallissa Fiat Ducato heavy 280, Vahvistettu etujousitus (ei Sport-mallissa) 540, AL-KO ACS High Performance -jousitus etuakselissa (ei Sport-malleissa) 1.300, AL-KO ALC Level Controller -taka-akseli (ei malleissa 138, 143, sport) 1.590, Sumuvalot 300, Käsikäyttöiset takatukijalat, auton tukemiseksi pysäköitynä 390, Vetokoukku 1.720,- 60 paino kg c-tourer Kori ulkoa Kaksiväriset riippuvat sivupeilit musta/valkoinen 360, Kattomarkiisi, teline alumiinia, kangas harmaa, pituus: 4,0 m (alk. mallista 138) 1.340, Kattomarkiisi, teline alumiinia, kangas harmaa: pituus 4,5 m (alkaen mallista 143) 1.500, Tuulilasin/sivuikkunoiden eristepeitto ohjaamon ulkopuolelle 410, Ohjaamon sivuikkunoiden eristetyt kaksoislasit 1.040, Kattoikkuna Mini Heki ylävuoteen yläpuolella 310, Sähköinen kattoikkuna, tulo- ja poistoilmatoiminto keittiön kautta 360, Polkupyöräteline ulkotakaseinässä kolmelle pyörälle (vain malli 150) 390, Iso takatallin ovi kuljettajan puolella (ei malleissa 142 QB, 150) 470, Asunto-osan ovi Premium two keskus- ja kaksoissalpa-turvalukituksella 410, Tiiviystakuuajan pidentäminen 10 vuoteen (vakio 6 vuotta), vain Sport mallit 820,- Sähköt Toinen asunto-osan geeliakku akkukeskuksessa 410, Hälytyslaite Carthago 2000, 2 ultraäänisensoria 1.040, c-tourer

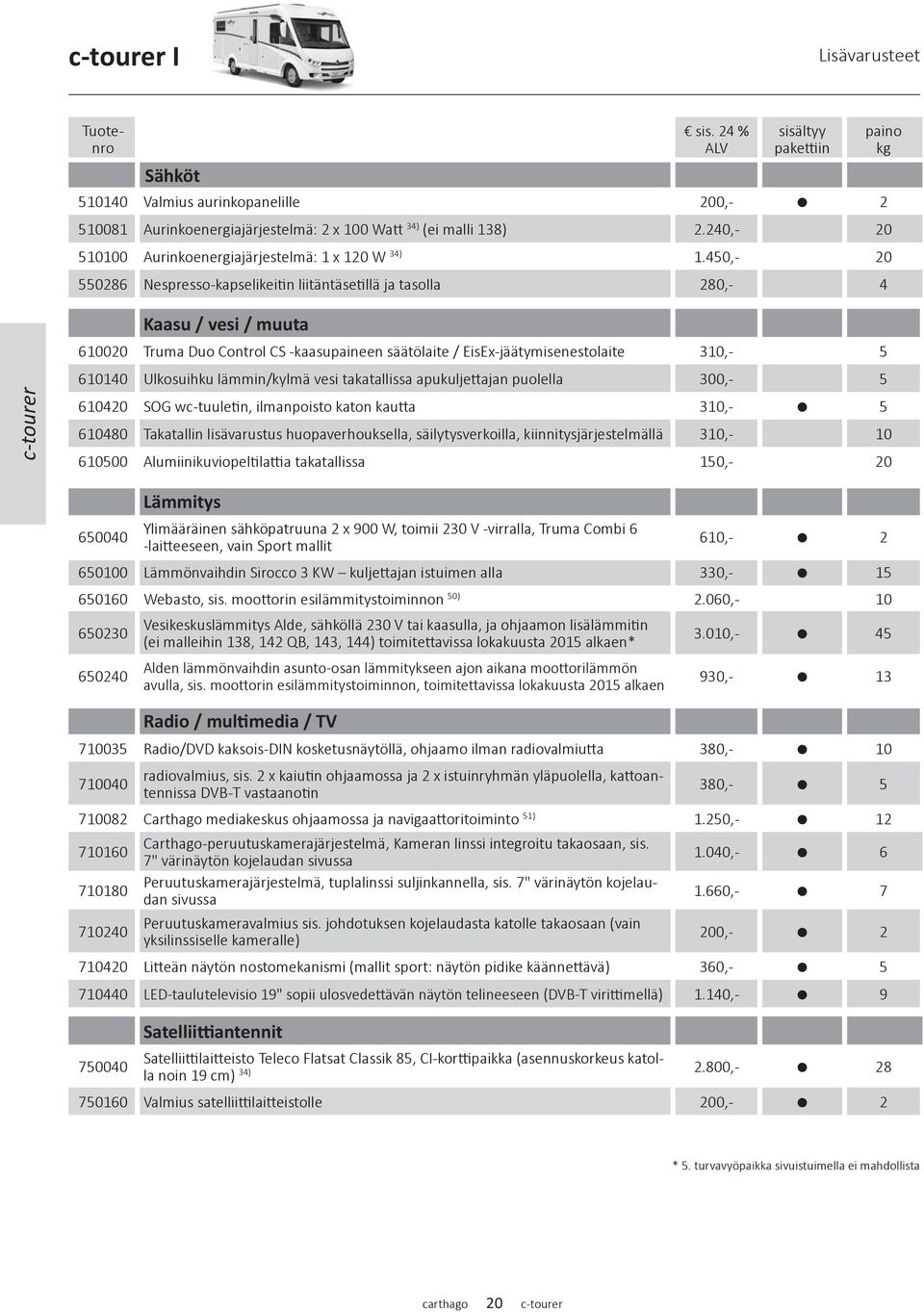

20 c-tourer I Lisävarusteet Tuotenro Sähköt sis. 24 % ALV sisältyy pakettiin Valmius aurinkopanelille 200, Aurinkoenergiajärjestelmä: 2 x 100 Watt 34) (ei malli 138) 2.240, Aurinkoenergiajärjestelmä: 1 x 120 W 34) 1.450, Nespresso-kapselikeitin liitäntäsetillä ja tasolla 280,- 4 paino kg c-tourer Kaasu / vesi / muuta Truma Duo Control CS -kaasupaineen säätölaite / EisEx-jäätymisenestolaite 310, Ulkosuihku lämmin/kylmä vesi takatallissa apukuljettajan puolella 300, SOG wc-tuuletin, ilmanpoisto katon kautta 310, Takatallin lisävarustus huopaverhouksella, säilytysverkoilla, kiinnitysjärjestelmällä 310, Alumiinikuviopeltilattia takatallissa 150,- 20 Lämmitys Ylimääräinen sähköpatruuna 2 x 900 W, toimii 230 V -virralla, Truma Combi 6 -laitteeseen, vain Sport mallit 610, Lämmönvaihdin Sirocco 3 KW kuljettajan istuimen alla 330, Webasto, sis. moottorin esilämmitystoiminnon 50) 2.060, Vesikeskuslämmitys Alde, sähköllä 230 V tai kaasulla, ja ohjaamon lisälämmitin (ei malleihin 138, 142 QB, 143, 144) toimitettavissa lokakuusta 2015 alkaen* 3.010, Alden lämmönvaihdin asunto-osan lämmitykseen ajon aikana moottorilämmön avulla, sis. moottorin esilämmitystoiminnon, toimitettavissa lokakuusta 2015 alkaen 930,- 13 Radio / multimedia / TV Radio/DVD kaksois-din kosketusnäytöllä, ohjaamo ilman radiovalmiutta 380, radiovalmius, sis. 2 x kaiutin ohjaamossa ja 2 x istuinryhmän yläpuolella, kattoantennissa DVB-T vastaanotin 380, Carthago mediakeskus ohjaamossa ja navigaattoritoiminto 51) 1.250, Carthago-peruutuskamerajärjestelmä, Kameran linssi integroitu takaosaan, sis. 7" värinäytön kojelaudan sivussa 1.040, Peruutuskamerajärjestelmä, tuplalinssi suljinkannella, sis. 7" värinäytön kojelaudan sivussa 1.660, Peruutuskameravalmius sis. johdotuksen kojelaudasta katolle takaosaan (vain yksilinssiselle kameralle) 200, Litteän näytön nostomekanismi (mallit sport: näytön pidike käännettävä) 360, LED-taulutelevisio 19" sopii ulosvedettävän näytön telineeseen (DVB-T virittimellä) 1.140,- 9 Satelliittiantennit Satelliittilaitteisto Teleco Flatsat Classik 85, CI-korttipaikka (asennuskorkeus katolla noin 19 cm) 34) 2.800, Valmius satelliittilaitteistolle 200,- 2 * 5. turvavyöpaikka sivuistuimella ei mahdollista 20 c-tourer

21 c-tourer I Lisävarusteet Tuotenro sis. 24 % ALV sisältyy pakettiin Sisustus / asuminen / nukkuminen Mattosarja asunto-osaan 310, Mattosarja ohjaamoon 140, Takavuoteessa elastinen jousitus ritiläpohjan sijaan 410, Queen-vuode laskettu alas tallin korkeudelle 1000 mm (vain mallissa 150) 480, Takasängyt alaslaskettu n. 200 mm (vain malli 148) saatavissa alkane 12/ , Sähkökäyttöinen etuvuode 1.020, Ylävuode, jossa pistejousitusjärjestelmä 360,- 5 paino kg Ylävuoteen poisto, tilalla ylähyllyt 590, istumapaikka sivusohvalla, 3-pistevyö (ei mallit 138, 143, 144) 610, Asunto-osan istuinryhmä muutettavissa vuodepaikaksi (ei mallissa 138, 143) 440,- 10 c-tourer Asunto-osan verhoilut Venezia Antara-kangasyhdistelmä Vakio Barcelona Antara-kangasyhdistelmä Vakio Toulouse Antara-kangasyhdistelmä (ei suositella sport-malleille) Vakio Malaga tekstiilinahka-kangasyhdistelmä 380, Ancona tekstiilinahka-kangasyhdistelmä 380, Vuodepaketti: kolme koristetyynyä ja päiväpeitto 13) 310, c-tourer
