1 ST 1800 Bedienungsanleitung Operating instructions Mode d emploi Istruzioni d uso Gebruiksaanwijzing Manual de instruções Manual de instrucciones Brugsanvisning Käyttöohje Bruksanvisning Bruksanvisning Οδηγιες χρησεως Kasutusjuhend Lietošanas pamācība Instrukcija Пайдалану бойынша басшылық de en fr it nl pt es da no sv el et lv lt ar kk

2

3 I. II. III.

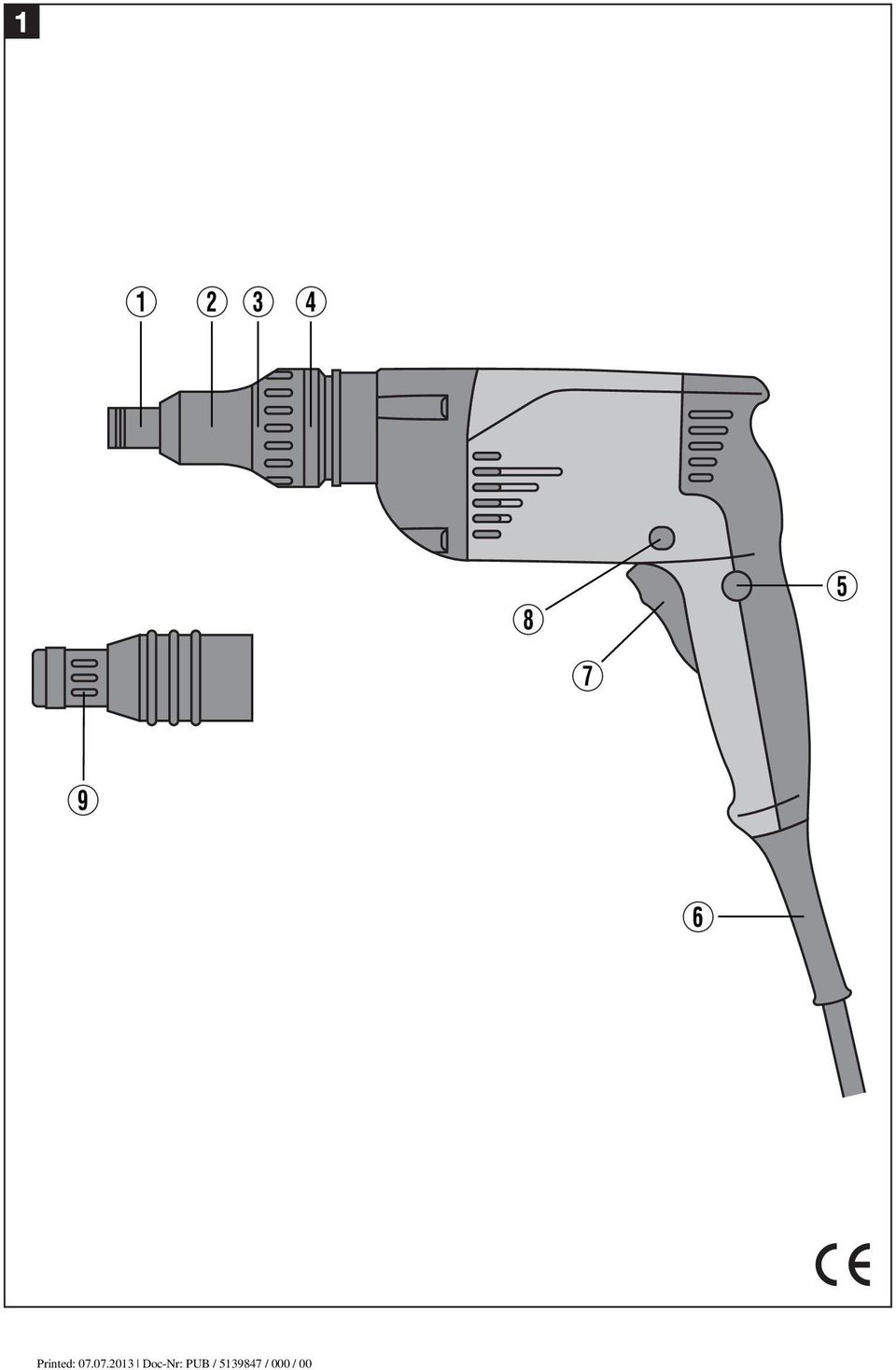

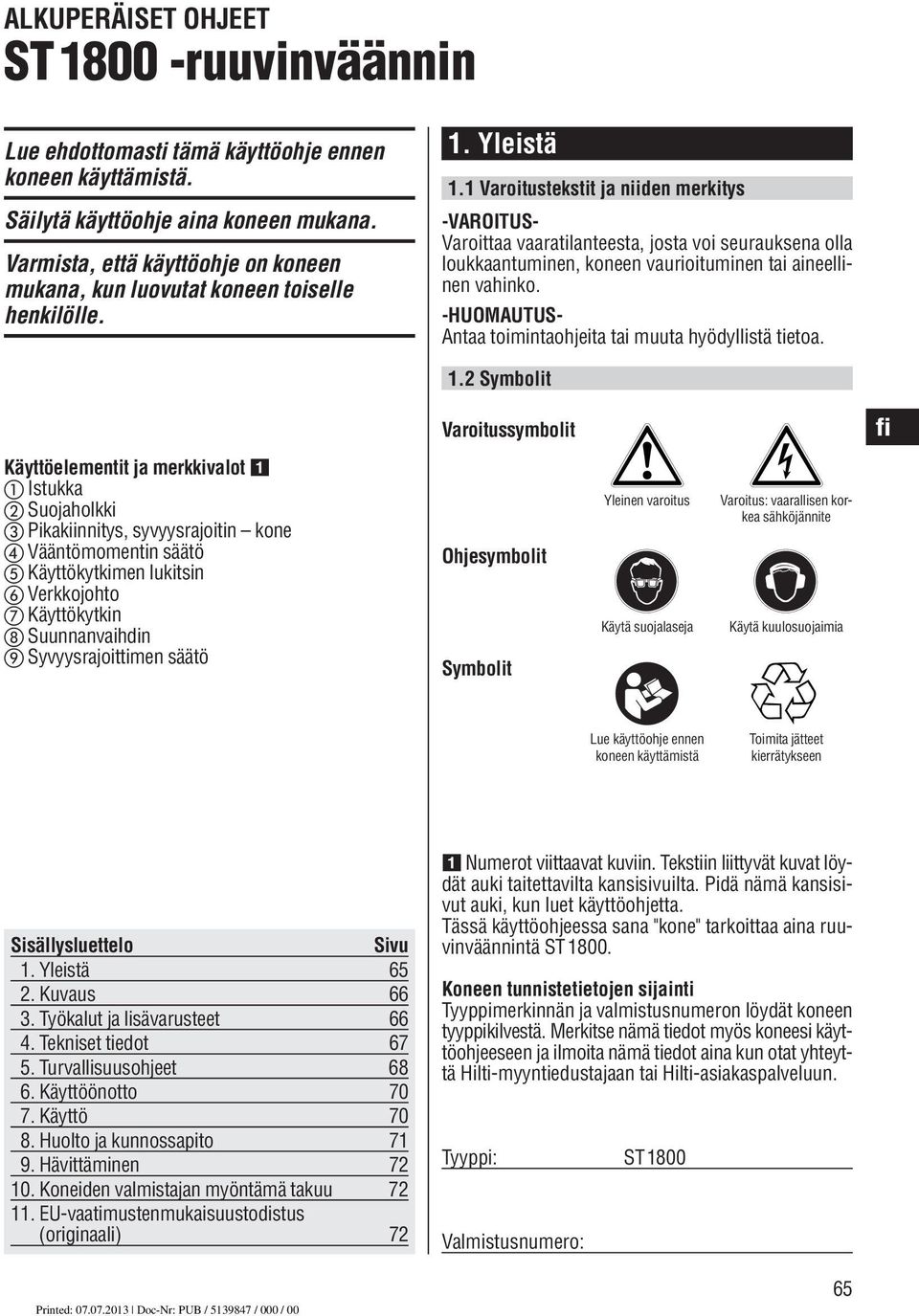

4 ALKUPERÄISET OHJEET ST1800 -ruuvinväännin Lue ehdottomasti tämä käyttöohje ennen koneen käyttämistä. Säilytä käyttöohje aina koneen mukana. Varmista, että käyttöohje on koneen mukana, kun luovutat koneen toiselle henkilölle. 1. Yleistä 1.1 Varoitustekstit ja niiden merkitys -VAROITUS- Varoittaa vaaratilanteesta, josta voi seurauksena olla loukkaantuminen, koneen vaurioituminen tai aineellinen vahinko. -HUOMAUTUS- Antaa toimintaohjeita tai muuta hyödyllistä tietoa. 1.2 Symbolit Varoitussymbolit Käyttöelementit ja merkkivalot Istukka Suojaholkki Pikakiinnitys, syvyysrajoitin kone Vääntömomentin säätö Käyttökytkimen lukitsin Verkkojohto Käyttökytkin Suunnanvaihdin Syvyysrajoittimen säätö Ohjesymbolit Symbolit Yleinen varoitus Käytä suojalaseja Varoitus: vaarallisen korkea sähköjännite Käytä kuulosuojaimia Lue käyttöohje ennen koneen käyttämistä Toimita jätteet kierrätykseen Sisällysluettelo Sivu 1. Yleistä Kuvaus Työkalut ja lisävarusteet Tekniset tiedot Turvallisuusohjeet Käyttöönotto Käyttö Huolto ja kunnossapito Hävittäminen Koneiden valmistajan myöntämä takuu EU-vaatimustenmukaisuustodistus (originaali) 72 Numerot viittaavat kuviin. Tekstiin liittyvät kuvat löydät auki taitettavilta kansisivuilta. Pidä nämä kansisivut auki, kun luet käyttöohjetta. Tässä käyttöohjeessa sana "kone" tarkoittaa aina ruuvinväännintä ST1800. Koneen tunnistetietojen sijainti Tyyppimerkinnän ja valmistusnumeron löydät koneen tyyppikilvestä. Merkitse nämä tiedot myös koneesi käyttöohjeeseen ja ilmoita nämä tiedot aina kun otat yhteyttä Hilti-myyntiedustajaan tai Hilti-asiakaspalveluun. Tyyppi: Valmistusnumero: ST

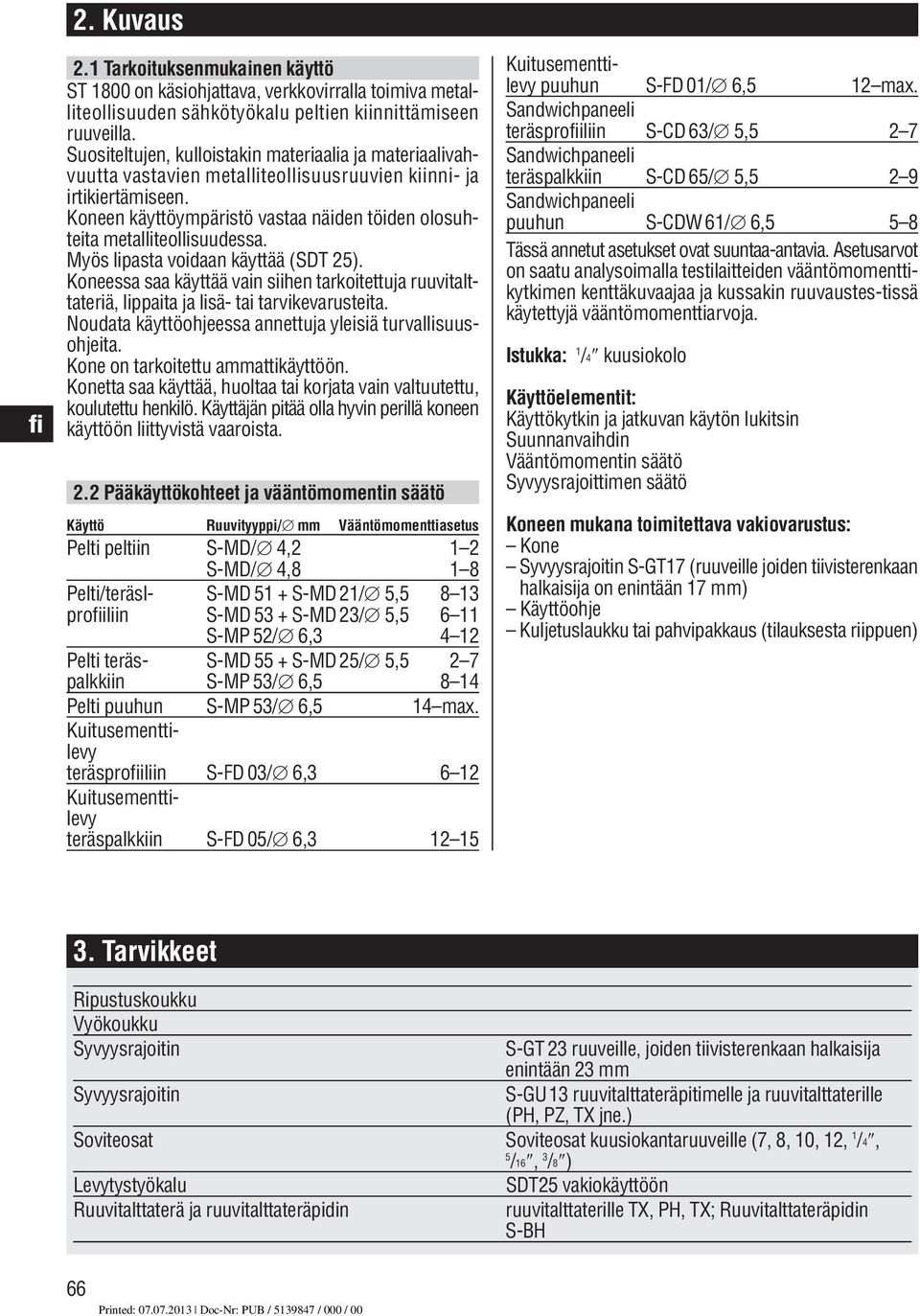

5 2. Kuvaus 2.1 Tarkoituksenmukainen käyttö ST 1800 on käsiohjattava, verkkovirralla toimiva metalliteollisuuden sähkötyökalu peltien kiinnittämiseen ruuveilla. Suositeltujen, kulloistakin materiaalia ja materiaalivahvuutta vastavien metalliteollisuusruuvien kiinni- ja irtikiertämiseen. Koneen käyttöympäristö vastaa näiden töiden olosuhteita metalliteollisuudessa. Myös lipasta voidaan käyttää (SDT 25). Koneessa saa käyttää vain siihen tarkoitettuja ruuvitalttateriä, lippaita ja lisä- tai tarvikevarusteita. Noudata käyttöohjeessa annettuja yleisiä turvallisuusohjeita. Kone on tarkoitettu ammattikäyttöön. Konetta saa käyttää, huoltaa tai korjata vain valtuutettu, koulutettu henkilö. Käyttäjän pitää olla hyvin perillä koneen käyttöön liittyvistä vaaroista. 2.2 Pääkäyttökohteet ja vääntömomentin säätö Käyttö Ruuvityyppi/ mm Vääntömomenttiasetus Pelti peltiin S-MD/ 4,2 1 2 S-MD/ 4,8 1 8 Pelti/teräsl- S-MD 51 + S-MD 21/ 5, proiliin S-MD 53 + S-MD 23/ 5, S-MP 52/ 6, Pelti teräs- S-MD 55 + S-MD 25/ 5,5 2 7 palkkiin S-MP 53/ 6, Pelti puuhun S-MP 53/ 6,5 14 max. Kuitusementtilevy teräsproiliin S-FD 03/ 6, Kuitusementtilevy teräspalkkiin S-FD 05/ 6, Kuitusementtilevy puuhun S-FD 01/ 6,5 12 max. Sandwichpaneeli teräsproiliin S-CD 63/ 5,5 2 7 Sandwichpaneeli teräspalkkiin S-CD 65/ 5,5 2 9 Sandwichpaneeli puuhun S-CDW 61/ 6,5 5 8 Tässä annetut asetukset ovat suuntaa-antavia. Asetusarvot on saatu analysoimalla testilaitteiden vääntömomenttikytkimen kenttäkuvaajaa ja kussakin ruuvaustes-tissä käytettyjä vääntömomenttiarvoja. Istukka: 1 /4 kuusiokolo Käyttöelementit: Käyttökytkin ja jatkuvan käytön lukitsin Suunnanvaihdin Vääntömomentin säätö Syvyysrajoittimen säätö Koneen mukana toimitettava vakiovarustus: Kone Syvyysrajoitin S-GT17 (ruuveille joiden tiivisterenkaan halkaisija on enintään 17 mm) Käyttöohje Kuljetuslaukku tai pahvipakkaus (tilauksesta riippuen) 3. Tarvikkeet Ripustuskoukku Vyökoukku Syvyysrajoitin S-GT 23 ruuveille, joiden tiivisterenkaan halkaisija enintään 23 mm Syvyysrajoitin S-GU13 ruuvitalttateräpitimelle ja ruuvitalttaterille (PH, PZ, TX jne.) Soviteosat Soviteosat kuusiokantaruuveille (7, 8, 10, 12, 1 /4, 5 /16, 3 /8 ) Levytystyökalu SDT25 vakiokäyttöön Ruuvitalttaterä ja ruuvitalttateräpidin ruuvitalttaterille TX, PH, TX; Ruuvitalttateräpidin S-BH 66

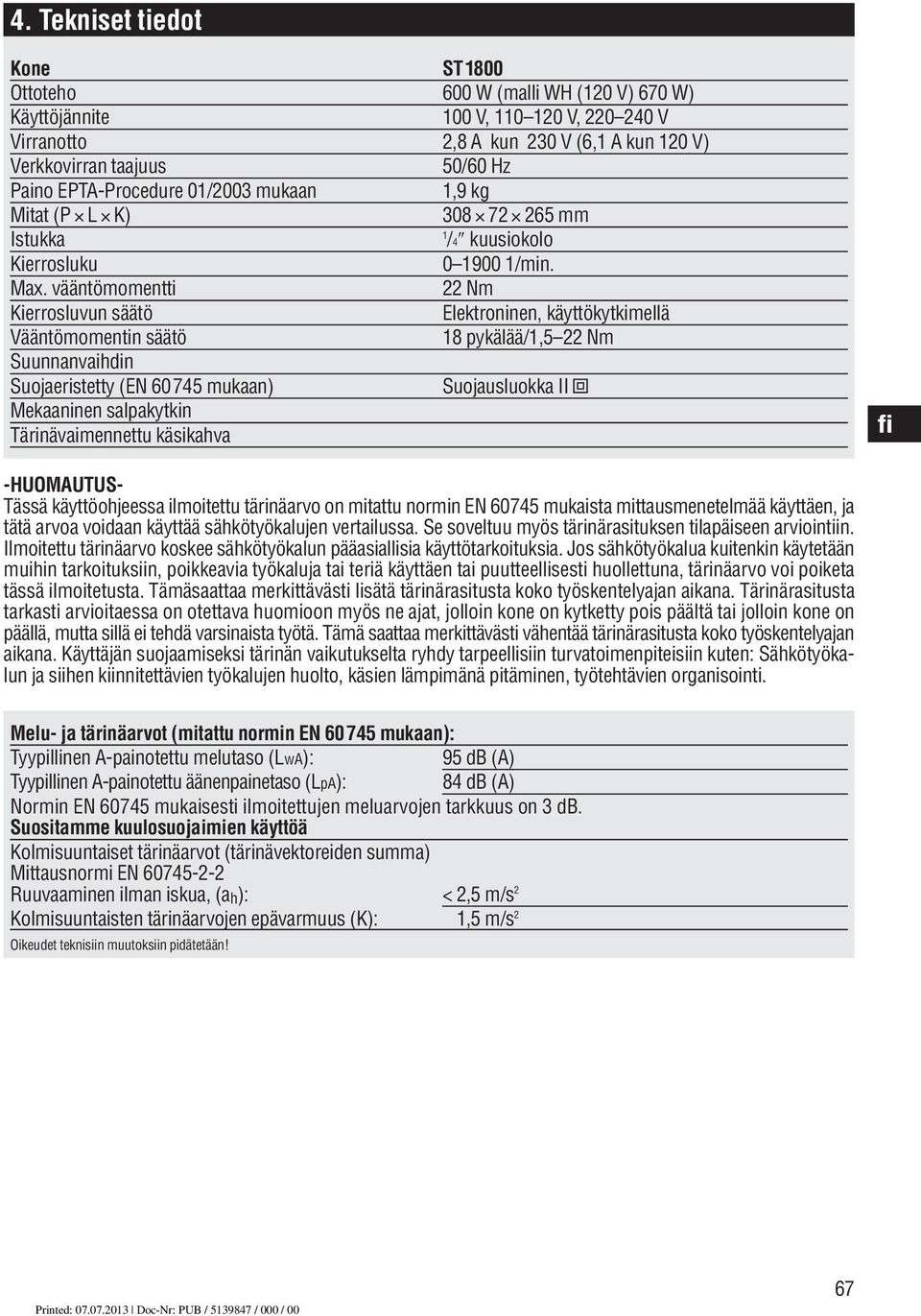

6 4. Tekniset tiedot Kone ST1800 Ottoteho 600 W (malli WH (120 V) 670 W) Käyttöjännite 100 V, V, V Virranotto 2,8 A kun 230 V (6,1 A kun 120 V) Verkkovirran taajuus 50/60 Hz Paino EPTA-Procedure 01/2003 mukaan 1,9 kg Mitat (P L K) mm Istukka 1 /4 kuusiokolo Kierrosluku /min. Max. vääntömomentti 22 Nm Kierrosluvun säätö Elektroninen, käyttökytkimellä Vääntömomentin säätö 18 pykälää/1,5 22 Nm Suunnanvaihdin Suojaeristetty (EN mukaan) Suojausluokka II Z Mekaaninen salpakytkin Tärinävaimennettu käsikahva -HUOMAUTUS- Tässä käyttöohjeessa ilmoitettu tärinäarvo on mitattu normin EN mukaista mittausmenetelmää käyttäen, ja tätä arvoa voidaan käyttää sähkötyökalujen vertailussa. Se soveltuu myös tärinärasituksen tilapäiseen arviointiin. Ilmoitettu tärinäarvo koskee sähkötyökalun pääasiallisia käyttötarkoituksia. Jos sähkötyökalua kuitenkin käytetään muihin tarkoituksiin, poikkeavia työkaluja tai teriä käyttäen tai puutteellisesti huollettuna, tärinäarvo voi poiketa tässä ilmoitetusta. Tämäsaattaa merkittävästi lisätä tärinärasitusta koko työskentelyajan aikana. Tärinärasitusta tarkasti arvioitaessa on otettava huomioon myös ne ajat, jolloin kone on kytketty pois päältä tai jolloin kone on päällä, mutta sillä ei tehdä varsinaista työtä. Tämä saattaa merkittävästi vähentää tärinärasitusta koko työs kentelyajan aikana. Käyttäjän suojaamiseksi tärinän vaikutukselta ryhdy tarpeellisiin turvatoimenpiteisiin kuten: Sähkötyökalun ja siihen kiinnitettävien työkalujen huolto, käsien lämpimänä pitäminen, työtehtävien organisointi. Melu- ja tärinäarvot (mitattu normin EN mukaan): Tyypillinen A-painotettu melutaso (LwA): 95 db (A) Tyypillinen A-painotettu äänenpainetaso (LpA): 84 db (A) Normin EN mukaisesti ilmoitettujen meluarvojen tarkkuus on 3 db. Suositamme kuulosuojaimien käyttöä Kolmisuuntaiset tärinäarvot (tärinävektoreiden summa) Mittausnormi EN Ruuvaaminen ilman iskua, (a h): < 2,5 m/s 2 Kolmisuuntaisten tärinäarvojen epävarmuus (K): 1,5 m/s 2 Oikeudet teknisiin muutoksiin pidätetään! 67

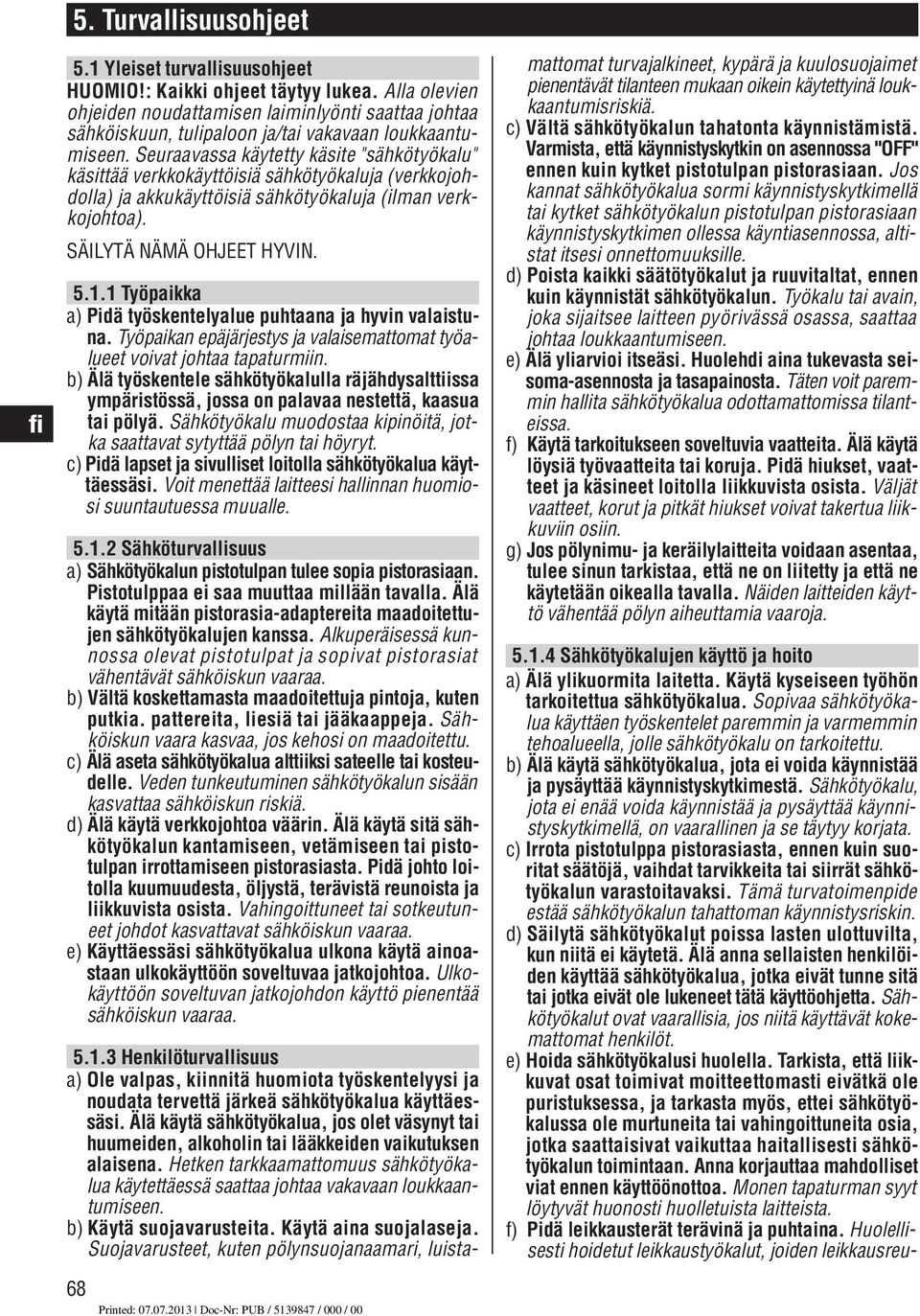

7 5. Turvallisuusohjeet 5.1 Yleiset turvallisuusohjeet HUOMIO!: Kaikki ohjeet täytyy lukea. Alla olevien ohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. Seuraavassa käytetty käsite "sähkötyökalu" käsittää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akkukäyttöisiä sähkötyökaluja (ilman verkkojohtoa). SÄILYTÄ NÄMÄ OHJEET HYVIN Työpaikka a) Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys ja valaisemattomat työalueet voivat johtaa tapaturmiin. b) Älä työskentele sähkötyökalulla räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryt. c) Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää laitteesi hallinnan huomiosi suuntautuessa muualle Sähköturvallisuus a) Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä mitään pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa olevat pistotulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa. b) Vältä koskettamasta maadoitettuja pintoja, kuten putkia. pattereita, liesiä tai jääkaappeja. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu. c) Älä aseta sähkötyökalua alttiiksi sateelle tai kosteudelle. Veden tunkeutuminen sähkötyökalun sisään kasvattaa sähköiskun riskiä. d) Älä käytä verkkojohtoa väärin. Älä käytä sitä sähkötyökalun kantamiseen, vetämiseen tai pistotulpan irrottamiseen pistorasiasta. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot kasvattavat sähköiskun vaaraa. e) Käyttäessäsi sähkötyökalua ulkona käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa Henkilöturvallisuus a) Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus sähkötyökalua käytettäessä saattaa johtaa vakavaan loukkaantumiseen. b) Käytä suojavarusteita. Käytä aina suojalaseja. Suojavarusteet, kuten pölynsuojanaamari, luistamattomat turvajalkineet, kypärä ja kuulosuojaimet pienentävät tilanteen mukaan oikein käytettyinä loukkaantumisriskiä. c) Vältä sähkötyökalun tahatonta käynnistämistä. Varmista, että käynnistyskytkin on asennossa "OFF" ennen kuin kytket pistotulpan pistorasiaan. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan käynnistyskytkimen ollessa käyntiasennossa, altistat itsesi onnettomuuksille. d) Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin käynnistät sähkötyökalun. Työkalu tai avain, joka sijaitsee laitteen pyörivässä osassa, saattaa johtaa loukkaantumiseen. e) Älä yliarvioi itseäsi. Huolehdi aina tukevasta seisoma-asennosta ja tasapainosta. Täten voit paremmin hallita sähkötyökalua odottamattomissa tilanteissa. f) Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin. g) Jos pölynimu- ja keräilylaitteita voidaan asentaa, tulee sinun tarkistaa, että ne on liitetty ja että ne käytetään oikealla tavalla. Näiden laitteiden käyttö vähentää pölyn aiheuttamia vaaroja Sähkötyökalujen käyttö ja hoito a) Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopivaa sähkötyökalua käyttäen työskentelet paremmin ja varmemmin tehoalueella, jolle sähkötyökalu on tarkoitettu. b) Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei enää voida käynnistää ja pysäyttää käynnistyskytkimellä, on vaarallinen ja se täytyy korjata. c) Irrota pistotulppa pistorasiasta, ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai siirrät sähkötyökalun varastoitavaksi. Tämä turvatoimenpide estää sähkötyökalun tahattoman käynnistysriskin. d) Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät tunne sitä tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät kokemattomat henkilöt. e) Hoida sähkötyökalusi huolella. Tarkista, että liikkuvat osat toimivat moitteettomasti eivätkä ole puristuksessa, ja tarkasta myös, ettei sähkötyökalussa ole murtuneita tai vahingoittuneita osia, jotka saattaisivat vaikuttaa haitallisesti sähkötyökalun toimintaan. Anna korjauttaa mahdolliset viat ennen käyttöönottoa. Monen tapaturman syyt löytyvät huonosti huolletuista laitteista. f) Pidä leikkausterät terävinä ja puhtaina. Huolellisesti hoidetut leikkaustyökalut, joiden leikkausreu-

8 nat ovat teräviä, eivät tartu helposti kiinni ja niitä on helpompi hallita. g) Käytä sähkötyökaluja, tarvikkeita, vaihtotyökaluja jne. näiden ohjeiden mukaisesti ja tavalla, joka on määrätty erityisesti kyseiselle sähkötyökalulle. Ota tällöin huomioon työolosuhteet ja suoritettava toimenpide. Sähkötyökalun käyttö muuhun kuin sille määrättyyn käyttöön, saattaa johtaa vaarallisiin tilanteisiin Huolto a) Anna koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain alkuperäisiä varaosia. Täten varmistat, että sähkötyökalu säilyy turvallisena. 5.2 Tuotekohtaiset turvallisuusohjeet Henkilöturvallisuus a)käytä kuulosuojaimia. Muutoin melu saattaa heikentää kuuloasi. b)ohjaa koneen verkkojohto ja pölynpoistoletku aina koneesta pois taaksepäin, jotta et kompastu johtoon tai letkuun. c)pidä aina kiinni koneen käsikahvasta ja/tai kotelon muovisista osista. d)varo koskemasta koneen pyöriviin osiin. e)varmista, että ripustuskoukku ja vyökoukku ovat kunnolla kiinni. f) Laite ei ole tarkoitettu lasten tai vajaakykyisten henkilöiden käyttöön ilman opastusta ja valvontaa. g)lapsille on opetettava, ettei tällä laitteella saa leikkiä. h)tiettyjen materiaalien kuten lyijypitoisen maalin, joidenkin puulajien, mineraalien ja metallien pölyt voivat olla terveydelle vaarallisia. Pölyjen ihokosketus tai hengittäminen saattaa aiheuttaa allergisia reaktioita ja/tai hengitystiesairauksia koneen käyttäjälle tai lähellä oleville henkilöille. Tietyt pölyt kuten tammen tai pyökin pöly on luokiteltu syöpää aiheuttaviksi, erityisesti jos niihin liittyy puunkäsittelyn lisäaineita (kromaatti, puunsuoja-aineet). Asbestia sisältäviä materiaaleja saavat työstää vain erikoiskoulutetut henkilöt. Käytä mahdollisuuksien mukaan hengityssuojainta. Jotta pölynpoisto on mahdollisimman tehokas, käytä soveltuvaa, Hiltin suosittelemaa liikuteltavaa pölynpoistovarustusta, joka on tarkoitettu puu- ja/tai mineraaliainespölyille ja tälle sähkötyökalulle. Varmista työpisteesi hyvä ilmanvaihto. Suositamme suodatusluokan P2 hengityssuojaimen käyttämistä. Noudata maakohtaisia eri materiaalien työstöstä annettuja ohjeita ja määräyksiä Sähkötyökalujen käyttö ja hoito a)kiinnitä työkappale kunnolla. Käytä työkappaleen kiinnittämiseen sopivia kiinnittimiä tai ruuvipenkkiä. Näin varmistat, että työkappale pysyy turvallisemmin paikallaan kuin käsin pideltäessä, ja lisäksi molemmat kätesi ovat vapaat koneen käyttämiseen. b)varmista, että terä sopii koneen istukkaan ja että terä on kunnolla kiinni istukassa. c)jos virransaanti katkeaa: Kytke kone pois päältä ja irrota sen verkkopistoke. Näin estät koneen käynnistymisen vahingossa, kun virransaanti jälleen on kunnossa. d)pidä koneesta kiinni eristetyistä kahvoista, sillä rakenteiden sisällä olevat sähköjohdot tai koneen verkkojohto voivat aiheuttaa vakavan vaaratilanteen, jos ne konetta käytettäessä vaurioituvat. Jos terä osuu jännitteelliseen sähköjohtoon, koneen suojaamattomiin metalliosiin johtuu jännite, mikä aiheuttaa koneen käyttäjälle vakavan sähköiskun vaaran Sähköturvallisuus a) Ennen työhön ryhtymistä tarkasta esimerkiksi metallinpaljastimella, ettei työstökohdassa ole piilossa sähköjohtoja tai kaasu- tai vesiputkia. Koneen ulkokuoren metalliosat saattavat johtaa sähköä, jos terä osuu vahingossa esimerkiksi sähköjohtoon. Tämä merkitsee vakavan sähköiskun vaaraa. b)tarkasta koneen verkkojohdon kunto säännöllisesti, ja jos havaitset vaurioita, vaihdata verkkojohto erikois korjaamossa. Tarkasta mahdollisen jatkojohdon kunto säännöllisesti, ja vaihda johto, jos havaitset vaurioita. Jos koneen verkkojohto tai jatkojohto vaurioituu työskentelyn aikana, älä kosketa johtoa. Irrota koneen pistoke verkkopistorasiasta. Vaurioitunut verkkojohto tai jatkojohto aiheuttaa vakavan sähköiskun vaaran. c)tarkastuta likaantunut kone säännöllisin välein Hilti-huollossa, etenkin jos usein työstät sähköä johtavia materiaaleja. Koneen pintaan kertynyt pöly, etenkin sähköä johtavien materiaalien pöly, tai kosteus saattavat epäsuotuisissa tilanteissa aiheuttaa sähköiskun Työpaikka a)varmista työpaikan hyvä valaistus. b)varmista työpaikan hyvä tuuletus. Työpaikan huonon tuuletuksen vuoksi pölystä voi tulla terveysriski Henkilökohtaiset suojavarusteet Koneen käyttämisen aikana koneen käyttäjän ja välittömässä läheisyydessä olevien henkilöiden on käytettävä suojalaseja ja kuulosuojaimia. Käytä suojalaseja Käytä kuulosuojaimia 69

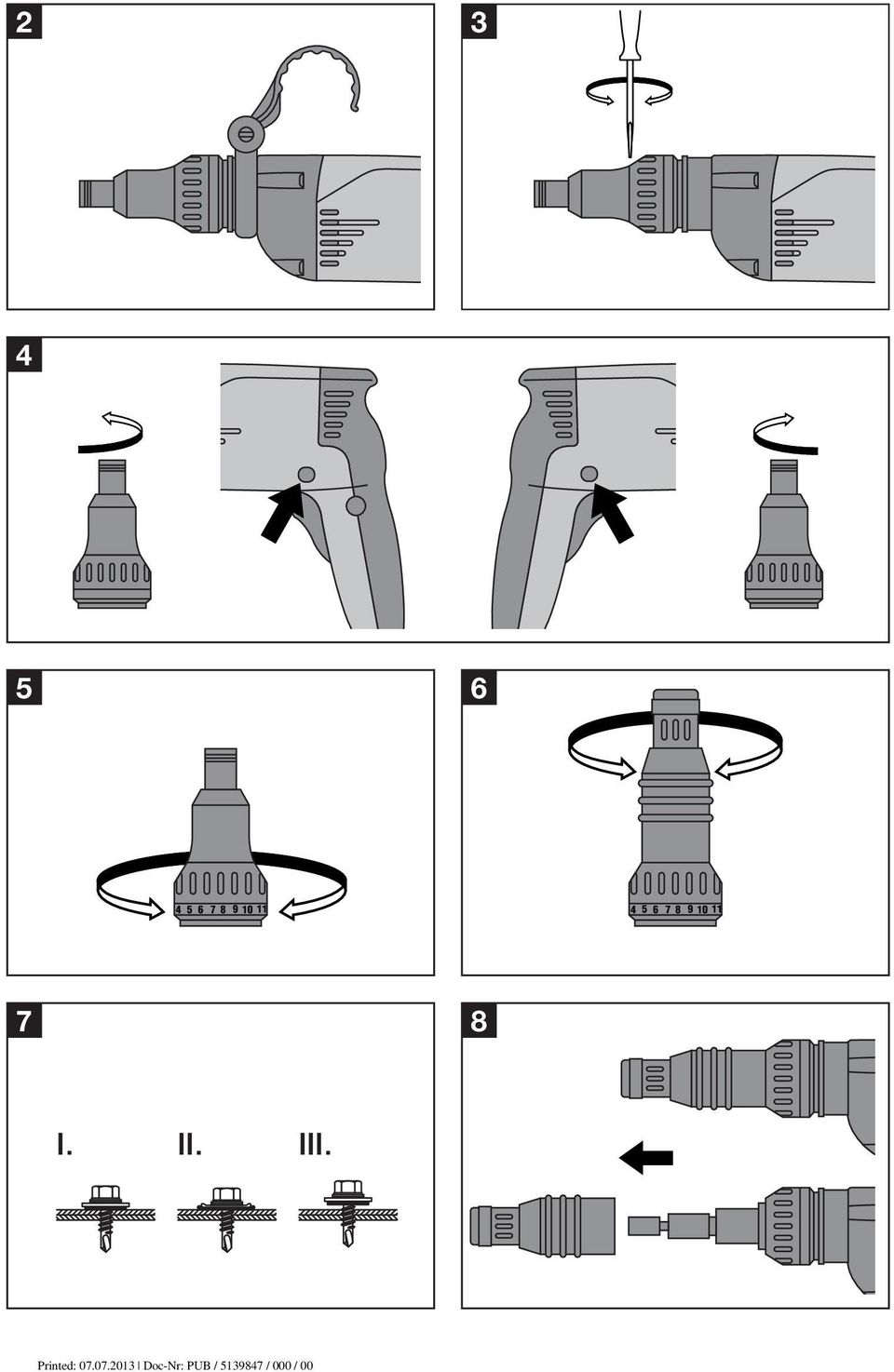

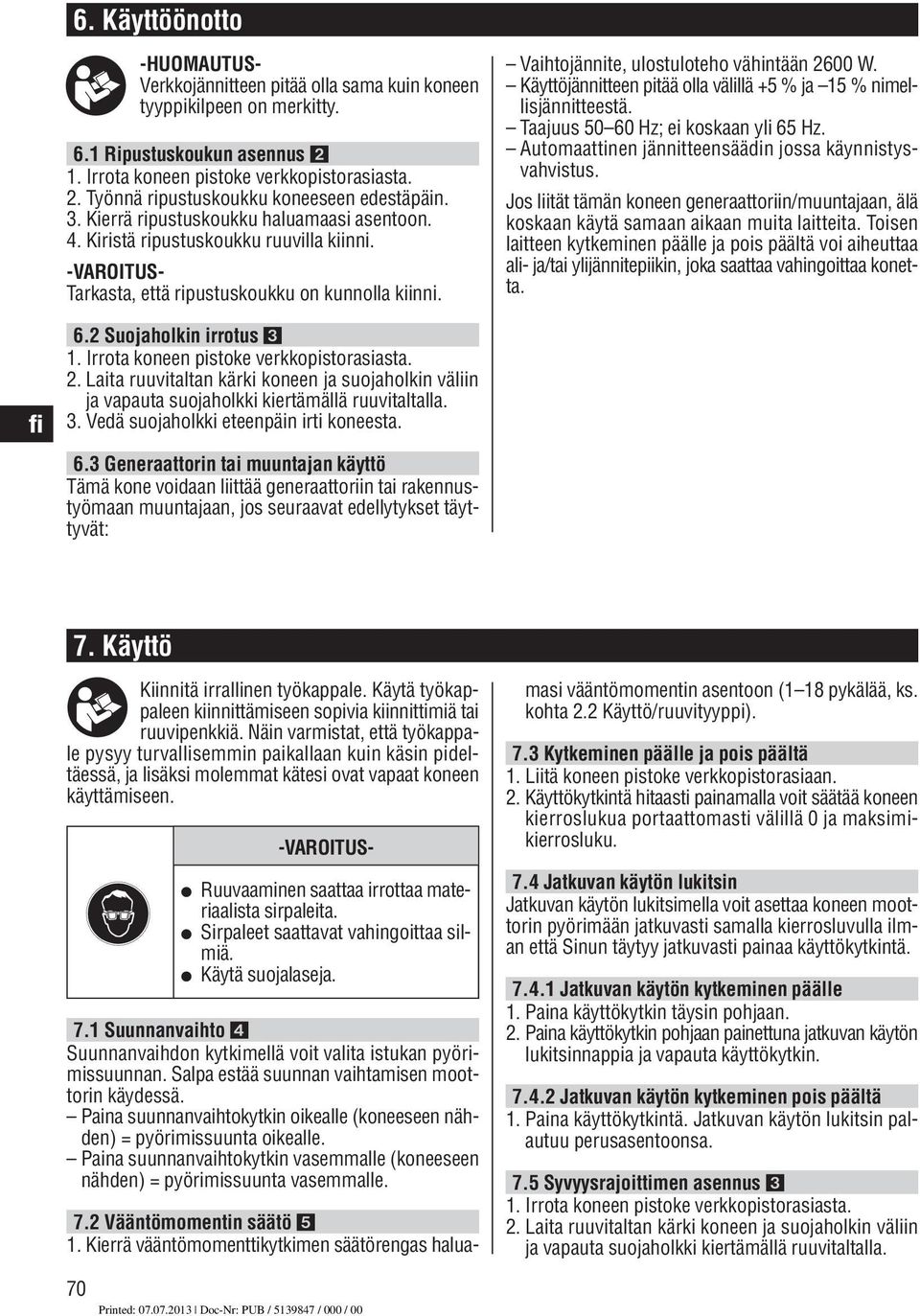

9 6. Käyttöönotto -HUOMAUTUS- Verkkojännitteen pitää olla sama kuin koneen tyyppikilpeen on merkitty. 6.1 Ripustuskoukun asennus 1. Irrota koneen pistoke verkkopistorasiasta. 2. Työnnä ripustuskoukku koneeseen edestäpäin. 3. Kierrä ripustuskoukku haluamaasi asentoon. 4. Kiristä ripustuskoukku ruuvilla kiinni. -VAROITUS- Tarkasta, että ripustuskoukku on kunnolla kiinni. Vaihtojännite, ulostuloteho vähintään 2600 W. Käyttöjännitteen pitää olla välillä +5 % ja 15 % nimellisjännitteestä. Taajuus Hz; ei koskaan yli 65 Hz. Automaattinen jännitteensäädin jossa käynnistysvahvistus. Jos liität tämän koneen generaattoriin/muuntajaan, älä koskaan käytä samaan aikaan muita laitteita. Toisen laitteen kytkeminen päälle ja pois päältä voi aiheuttaa ali- ja/tai ylijännitepiikin, joka saattaa vahingoittaa konetta. 6.2 Suojaholkin irrotus 1. Irrota koneen pistoke verkkopistorasiasta. 2. Laita ruuvitaltan kärki koneen ja suojaholkin väliin ja vapauta suojaholkki kiertämällä ruuvitaltalla. 3. Vedä suojaholkki eteenpäin irti koneesta. 6.3 Generaattorin tai muuntajan käyttö Tämä kone voidaan liittää generaattoriin tai rakennustyömaan muuntajaan, jos seuraavat edellytykset täyttyvät: 7. Käyttö Kiinnitä irrallinen työkappale. Käytä työkappaleen kiinnittämiseen sopivia kiinnittimiä tai ruuvipenkkiä. Näin varmistat, että työkappale pysyy turvallisemmin paikallaan kuin käsin pideltäessä, ja lisäksi molemmat kätesi ovat vapaat koneen käyttämiseen. 7.2 Vääntömomentin säätö 1. Kierrä vääntömomenttikytkimen säätörengas halua- -VAROITUS- Ruuvaaminen saattaa irrottaa materiaalista sirpaleita. Sirpaleet saattavat vahingoittaa silmiä. Käytä suojalaseja. 7.1 Suunnanvaihto Suunnanvaihdon kytkimellä voit valita istukan pyörimissuunnan. Salpa estää suunnan vaihtamisen moottorin käydessä. Paina suunnanvaihtokytkin oikealle (koneeseen nähden) = pyörimissuunta oikealle. Paina suunnanvaihtokytkin vasemmalle (koneeseen nähden) = pyörimissuunta vasemmalle. masi vääntömomentin asentoon (1 18 pykälää, ks. kohta 2.2 Käyttö/ruuvityyppi). 7.3 Kytkeminen päälle ja pois päältä 1. Liitä koneen pistoke verkkopistorasiaan. 2. Käyttökytkintä hitaasti painamalla voit säätää koneen kierroslukua portaattomasti välillä 0 ja maksimikierrosluku. 7.4 Jatkuvan käytön lukitsin Jatkuvan käytön lukitsimella voit asettaa koneen moottorin pyörimään jatkuvasti samalla kierrosluvulla ilman että Sinun täytyy jatkuvasti painaa käyttökytkintä Jatkuvan käytön kytkeminen päälle 1. Paina käyttökytkin täysin pohjaan. 2. Paina käyttökytkin pohjaan painettuna jatkuvan käytön lukitsinnappia ja vapauta käyttökytkin Jatkuvan käytön kytkeminen pois päältä 1. Paina käyttökytkintä. Jatkuvan käytön lukitsin palautuu perusasentoonsa. 7.5 Syvyysrajoittimen asennus 1. Irrota koneen pistoke verkkopistorasiasta. 2. Laita ruuvitaltan kärki koneen ja suojaholkin väliin ja vapauta suojaholkki kiertämällä ruuvitaltalla. 70

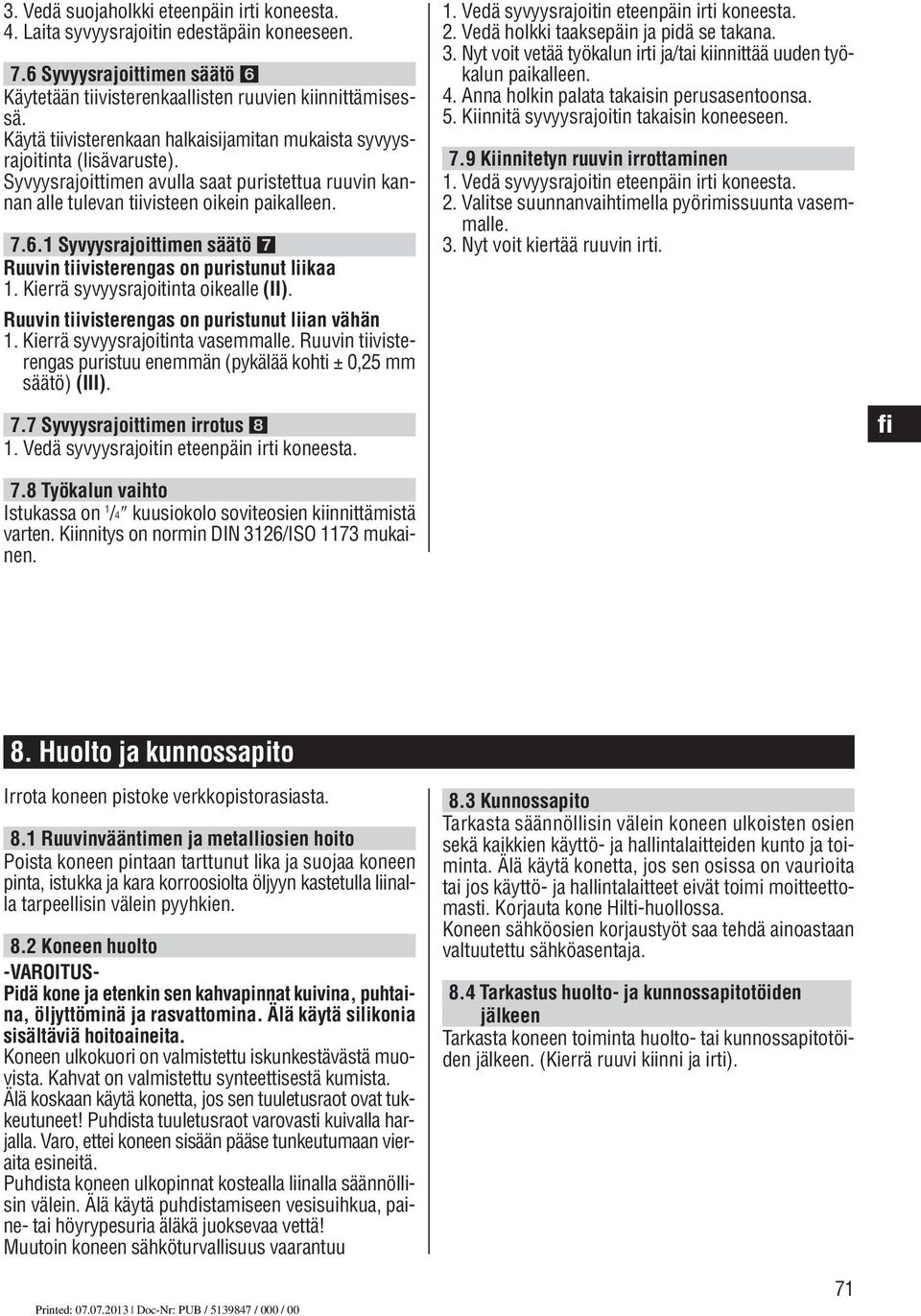

10 3. Vedä suojaholkki eteenpäin irti koneesta. 4. Laita syvyysrajoitin edestäpäin koneeseen. 7.6 Syvyysrajoittimen säätö Käytetään tiivisterenkaallisten ruuvien kiinnittämisessä. Käytä tiivisterenkaan halkaisijamitan mukaista syvyysrajoitinta (lisävaruste). Syvyysrajoittimen avulla saat puristettua ruuvin kan - nan alle tulevan tiivisteen oikein paikalleen Syvyysrajoittimen säätö Ruuvin tiivisterengas on puristunut liikaa 1. Kierrä syvyysrajoitinta oikealle (II). Ruuvin tiivisterengas on puristunut liian vähän 1. Kierrä syvyysrajoitinta vasemmalle. Ruuvin tiivisterengas puristuu enemmän (pykälää kohti ± 0,25 mm säätö) (III). 7.7 Syvyysrajoittimen irrotus 1. Vedä syvyysrajoitin eteenpäin irti koneesta. 7.8 Työkalun vaihto Istukassa on 1 /4 kuusiokolo soviteosien kiinnittämistä varten. Kiinnitys on normin DIN 3126/ISO 1173 mukainen. 1. Vedä syvyysrajoitin eteenpäin irti koneesta. 2. Vedä holkki taaksepäin ja pidä se takana. 3. Nyt voit vetää työkalun irti ja/tai kiinnittää uuden työkalun paikalleen. 4. Anna holkin palata takaisin perusasentoonsa. 5. Kiinnitä syvyysrajoitin takaisin koneeseen. 7.9 Kiinnitetyn ruuvin irrottaminen 1. Vedä syvyysrajoitin eteenpäin irti koneesta. 2. Valitse suunnanvaihtimella pyörimissuunta vasemmalle. 3. Nyt voit kiertää ruuvin irti. 8. Huolto ja kunnossapito Irrota koneen pistoke verkkopistorasiasta. 8.1 Ruuvinvääntimen ja metalliosien hoito Poista koneen pintaan tarttunut lika ja suojaa koneen pinta, istukka ja kara korroosiolta öljyyn kastetulla liinalla tarpeellisin välein pyyhkien. 8.2 Koneen huolto -VAROITUS- Pidä kone ja etenkin sen kahvapinnat kuivina, puhtaina, öljyttöminä ja rasvattomina. Älä käytä silikonia sisältäviä hoitoaineita. Koneen ulkokuori on valmistettu iskunkestävästä muovista. Kahvat on valmistettu synteettisestä kumista. Älä koskaan käytä konetta, jos sen tuuletusraot ovat tukkeutuneet! Puhdista tuuletusraot varovasti kuivalla harjalla. Varo, ettei koneen sisään pääse tunkeutumaan vieraita esineitä. Puhdista koneen ulkopinnat kostealla liinalla säännöllisin välein. Älä käytä puhdistamiseen vesisuihkua, paine- tai höyrypesuria äläkä juoksevaa vettä! Muutoin koneen sähköturvallisuus vaarantuu 8.3 Kunnossapito Tarkasta säännöllisin välein koneen ulkoisten osien sekä kaikkien käyttö- ja hallintalaitteiden kunto ja toiminta. Älä käytä konetta, jos sen osissa on vaurioita tai jos käyttö- ja hallintalaitteet eivät toimi moitteettomasti. Korjauta kone Hilti-huollossa. Koneen sähköosien korjaustyöt saa tehdä ainoastaan valtuutettu sähköasentaja. 8.4 Tarkastus huolto- ja kunnossapitotöiden jälkeen Tarkasta koneen toiminta huolto- tai kunnossapitotöiden jälkeen. (Kierrä ruuvi kiinni ja irti). 71

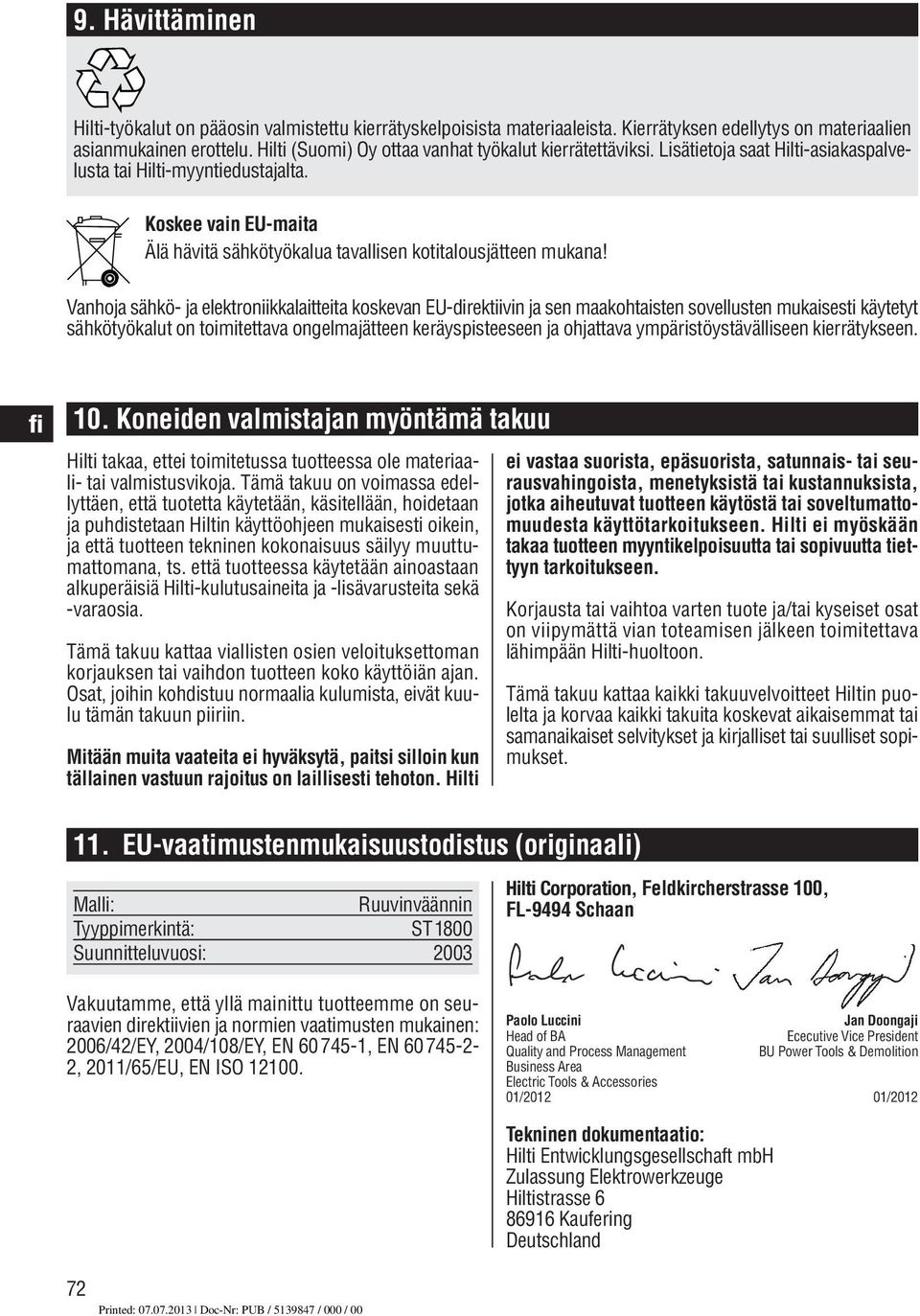

11 9. Hävittäminen Hilti-työkalut on pääosin valmistettu kierrätyskelpoisista materiaaleista. Kierrätyksen edellytys on materiaalien asianmukainen erottelu. Hilti (Suomi) Oy ottaa vanhat työkalut kierrätettäviksi. Lisätietoja saat Hilti-asiakaspalvelusta tai Hilti-myyntiedustajalta. Koskee vain EU-maita Älä hävitä sähkötyökalua tavallisen kotitalousjätteen mukana! Vanhoja sähkö- ja elektroniikkalaitteita koskevan EU-direktiivin ja sen maakohtaisten sovellusten mukaisesti käytetyt sähkötyökalut on toimitettava ongelmajätteen keräyspisteeseen ja ohjattava ympäristöystävälliseen kierrätykseen. 10. Koneiden valmistajan myöntämä takuu Hilti takaa, ettei toimitetussa tuotteessa ole materiaali- tai valmistusvikoja. Tämä takuu on voimassa edellyt täen, että tuotetta käytetään, käsitellään, hoidetaan ja puhdistetaan Hiltin käyttöohjeen mukaisesti oikein, ja että tuotteen tekninen kokonaisuus säilyy muuttumat tomana, ts. että tuotteessa käytetään ainoastaan alku peräisiä Hilti-kulutusaineita ja -lisävarusteita sekä -varaosia. Tämä takuu kattaa viallisten osien veloituksettoman korjauksen tai vaihdon tuotteen koko käyttöiän ajan. Osat, joihin kohdistuu normaalia kulumista, eivät kuulu tämän takuun piiriin. Mitään muita vaateita ei hyväksytä, paitsi silloin kun tällainen vastuun rajoitus on laillisesti tehoton. Hilti ei vastaa suorista, epäsuorista, satunnais- tai seurausvahingoista, menetyksistä tai kustannuksista, jotka aiheutuvat tuotteen käytöstä tai soveltumatto - muudesta käyttötarkoitukseen. Hilti ei myöskään takaa tuotteen myyntikelpoisuutta tai sopivuutta tiettyyn tarkoitukseen. Korjausta tai vaihtoa varten tuote ja/tai kyseiset osat on viipymättä vian toteamisen jälkeen toimitettava lähimpään Hilti-huoltoon. Tämä takuu kattaa kaikki takuuvelvoitteet Hiltin puolelta ja korvaa kaikki takuita koskevat aikaisemmat tai samanaikaiset selvitykset ja kirjalliset tai suulliset sopimukset. 11. EU-vaatimustenmukaisuustodistus (originaali) Malli: Ruuvinväännin Tyyppimerkintä: ST1800 Suunnitteluvuosi: 2003 Vakuutamme, että yllä mainittu tuotteemme on seuraavien direktiivien ja normien vaatimusten mukainen: 2006/42/EY, 2004/108/EY, EN , EN , 2011/65/EU, EN ISO Hilti Corporation, Feldkircherstrasse 100, FL-9494 Schaan Paolo Luccini Jan Doongaji Head of BA Ececutive Vice President Quality and Process Management BU Power Tools & Demolition Business Area Electric Tools & Accessories 01/ /2012 Tekninen dokumentaatio: Hilti Entwicklungsgesellschaft mbh Zulassung Elektrowerkzeuge Hiltistrasse Kaufering Deutschland 72

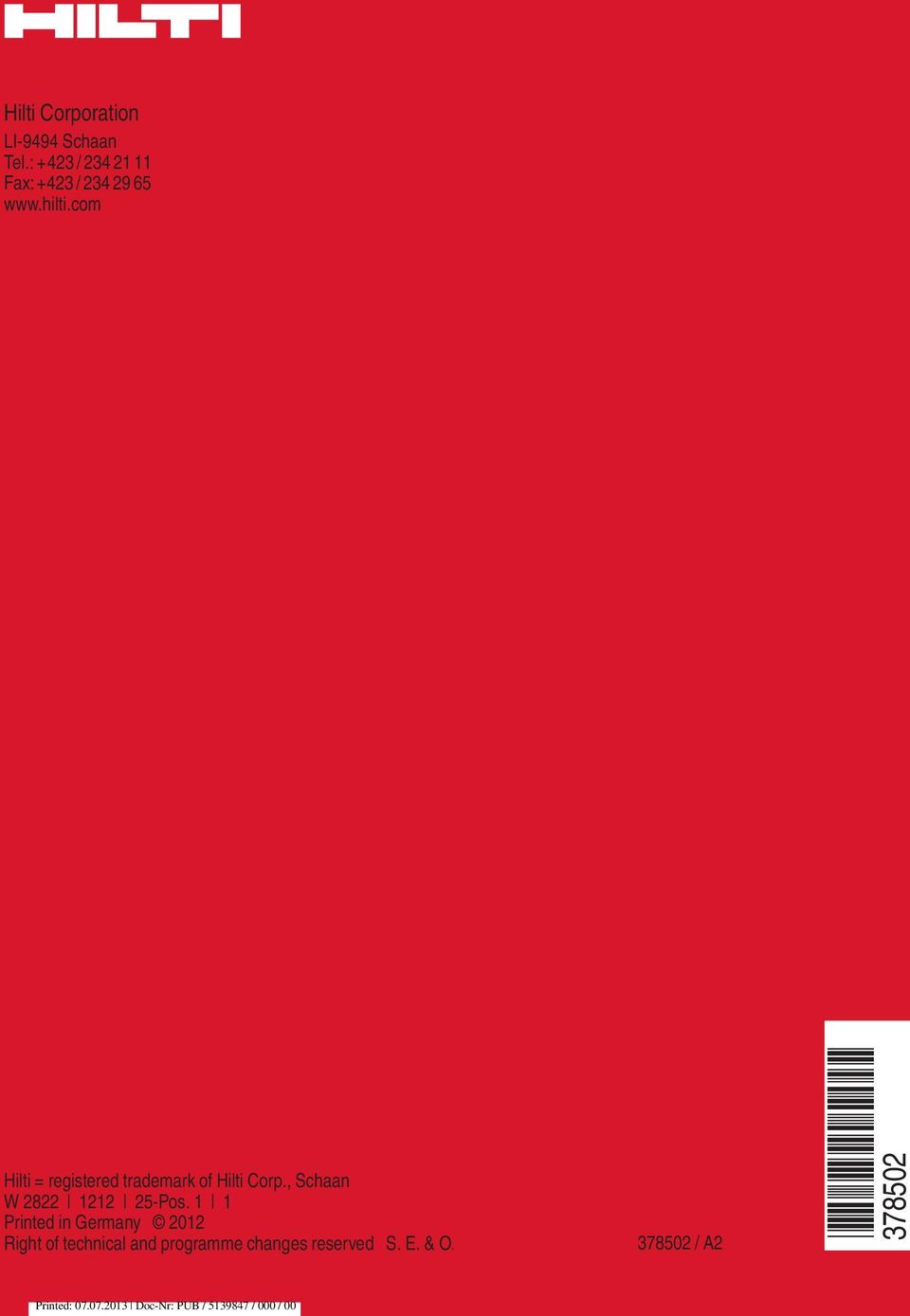

12 Hilti Corporation LI-9494 Schaan Tel.:+423 / Fax:+423 / Hilti = registered trademark of Hilti Corp., Schaan W Pos. 1 1 Printed in Germany 2012 Right of technical and programme changes reserved S. E. & O / A2 *378502*
