1 Pikaopas

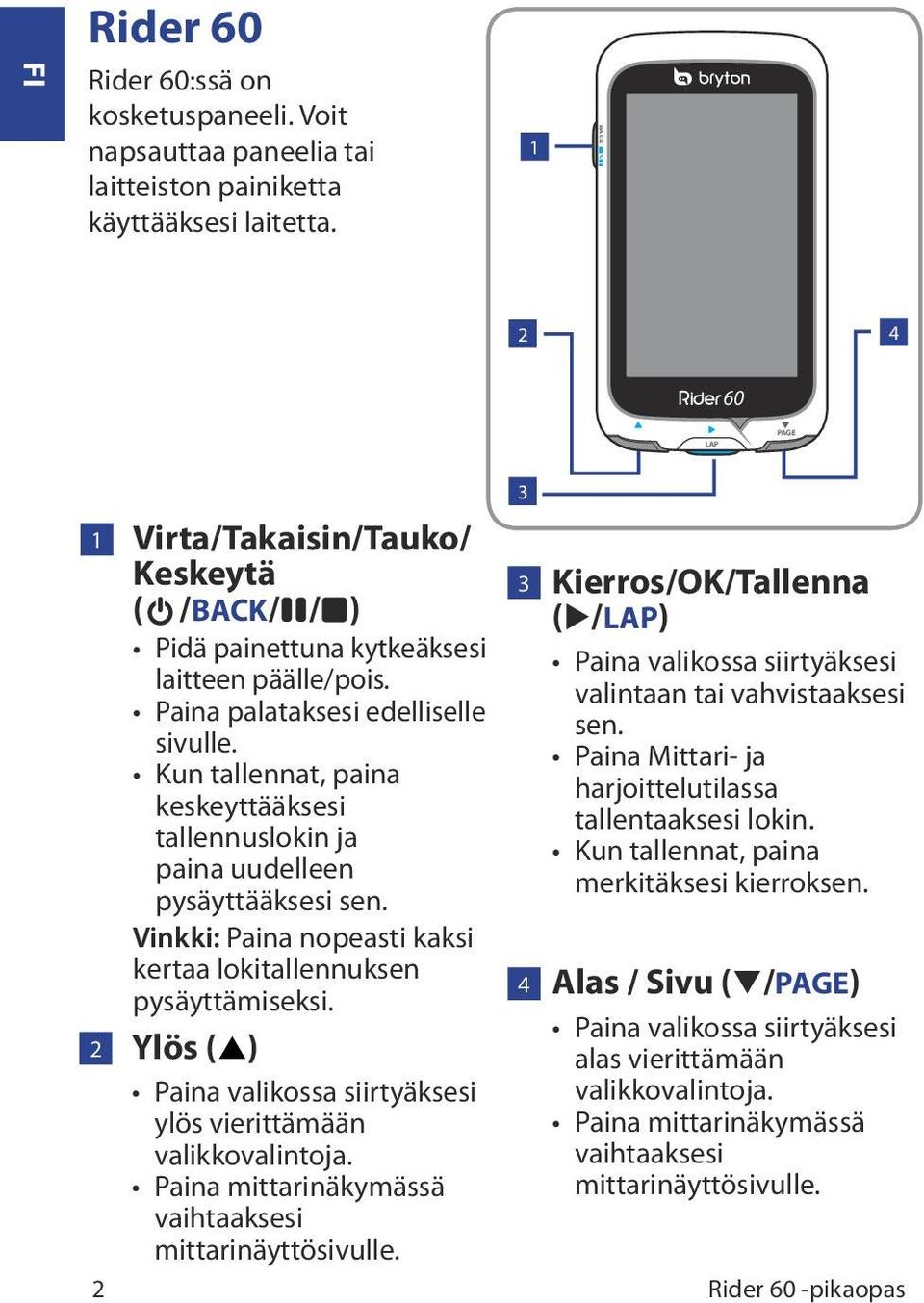

2 Rider Rider :ssä on kosketuspaneeli. Voit napsauttaa paneelia tai laitteiston painiketta käyttääksesi laitetta. 1 BACK 2 4 LAP PAGE 1 Virta/Takaisin/Tauko/ Keskeytä ( /BACK/ / ) Pidä painettuna kytkeäksesi laitteen päälle/pois. Paina palataksesi edelliselle sivulle. Kun tallennat, paina keskeyttääksesi tallennuslokin ja paina uudelleen pysäyttääksesi sen. Vinkki: Paina nopeasti kaksi kertaa lokitallennuksen pysäyttämiseksi. 2 Ylös (p) 2 Paina valikossa siirtyäksesi ylös vierittämään valikkovalintoja. Paina mittarinäkymässä vaihtaaksesi mittarinäyttösivulle. 3 3 Kierros/OK/Tallenna (u/lap) Paina valikossa siirtyäksesi valintaan tai vahvistaaksesi sen. Paina Mittari- ja harjoittelutilassa tallentaaksesi lokin. Kun tallennat, paina merkitäksesi kierroksen. 4 Alas / Sivu (q/page) Paina valikossa siirtyäksesi alas vierittämään valikkovalintoja. Paina mittarinäkymässä vaihtaaksesi mittarinäyttösivulle. Rider -pikaopas

3 BACK LAP P A GE Lisävarusteet Rider :n toimitukseen kuuluvat seuraavat lisävarusteet: Verkkolaite Valinnaiset nimikkeet: Pistokkeet Nopeus- tai kadenssianturi USB-kaapeli Nopeus- ja kadenssi -kaksoisanturi Pyöräkiinnike Sykemonitorisetti Kuminauhat Sykevyö Etunäkymäkiinnitys Katso lisätietoja valinnaisista lisävarusteista Bryton Eshop sivustosta tai ota yhteys paikalliseen Bryton-jälleenmyyjään. Aloittaminen Vaihe 1: Lataa akku Lataa Rider :tä vähintään 4 tuntia ennen kuin alat käyttää sitä. 1. Avaa USB-kansi. 2. Liitä USB-kaapelin mini-usb-pää Rider :n mini-usb-porttiin. 3. Liitä toinen pää tietokoneeseen. Huomautus: Ladattaessa akkua tietokoneella, on suositeltavaa kytkeä Rider pois päältä, jotta varmistetaan akun latautuminen kokonaan. Voit ladata laitteen myös verkkolaitetta käyttämällä. Rider :n pakkauksessa voi olla erilaisia pistokkeita, jotka ovat sopivia maassa, josta ostit laitteen. Rider -pikaopas 3

4 Vaihe 2: Käynnistä Rider Kytkeminen Päälle/Pois Pidä -painiketta painettuna kytkeäksesi laitteen päälle tai pois. Vaihe 3: Ensimmäinen asetus Kun Rider käynnistetään ensimmäistä kertaa, näkyviin tulee ohjattu asetus. Suorita asetus loppuun noudattaen näytön ohjeita. 1. Valitse näytön kieli. 2. Valitse yksi luettelon käytettävissä olevista alueellisista kartoista. TÄRKEÄÄ: Karttavalikossa voit valita vain yhden ilmaisen alueellisen kartan (esim. UK). Aktivoinnin jälkeen et voi enää korvata oletusalueellista karttaa. (Lisä-alueelliset kartat ovat valinnaisia) 3. Valitse mittayksikkö. 4. Anna "käyttäjäprofiilisi". 4 (On suositeltavaa syöttää tiedot. Tietojen tarkkuudella on suuri vaikutus harjoitusanalyysiisi.) 5. Lue ja hyväksy Turvallisuussopimus. Vaihe 4: Satelliittisignaalin hakeminen Kun Rider käynnistetään, se alkaa automaattisesti hakea satelliittisignaaleja. Signaalien hakeminen saattaa kestää 30- sekuntia. Kun GPS on kiinnitetty, GPS-tilana näkyy näytössä "HYVÄ"-viesti. Siirry ulos saadaksesi paremman GPSsignaalivastaanoton. Vaihe 5: Pyöräile ja käytä Rider :tä Harjoituksen tai harjoittelun aikana Rider antaa mitata ja tallentaa aktiviteetteja ja näyttää nykyisen suorituskykysi. Napauta pääsivulla Mittari ja Kartta ja käynnistä tallennus painamalla u-painiketta. Rider -pikaopas

5 Info-sivu Info-sivu näyttää pyörän ODO-tilan, akun varauksen, ANT+-anturit, GPS-signaalin ja Bluetooth-yhteyden. Voit valita minkä tahansa kuvakkeen muuttaaksesi asetuksia. Näyttääksesi info-sivun, napauta Pääsivun alareunassa. Huomautus: Pyörä 1 ODO (kuljettu matka yhteensä) ANT+ Anturi -tila Näytä laitepariksi tehdyn anturin nykyiset tiedot. Merkinnän "---" näkyminen näytössä tarkoittaa, että Rider ei pysty tunnistamaan anturia. Jos näin käy, tarkista onko anturin asennettu oikein. Katso lisätietoja sivuilta 8 ja 9. Etäis HR Teho Kadenssi BT Päällä Hyvä Nopeus Akun varaustaso Bluetooth-tila GPS-tila Ei kiinnitetty Heikko Hyvä Etäis. HR Kadenssi BT Pois GPS Pois Te ho Nopeus Rider -pikaopas 5

6 Jaa pyöräilysi Brytonsport.comissa 1. Lataa Bryton Bridge 2 a. Siirry osoitteeseen ja lataa Bryton Bridge 2. b. Asenna Bryton Bridge 2 -sovellus noudattamalla näytön ohjeita. 2. Rekisteröi tili Siirry osoitteeseen ja rekisteröi tili. 3. Liitä PC:hen Käynnistä Rider ja liitä se tietokoneeseen USB-kaapelilla. 4. Jaa kokemuksiasi muiden pyöräilijöiden kanssa Kun Oma laitehallinta -ikkuna käynnistyy, tee jokin seuraavista: a. Napsauta "Hallitse reittejäni" -painiketta. Napsauta sitten "Tallenna reitit tietokoneelle"-painiketta tallentaaksesi tietosi tietokoneelle. TAI b. Napsauta "Siirry Brytonsport.comiin"-painiketta. Napsauta sitten "Siirrä tiedostot" jakaaksesi pyöräilysi Brytonsportweb-sivustolla. Huomautus: Älä irrota USB-kaapelia tiedostojen siirron ollessa kesken. Muuten tiedostot voivat vahingoittua. Kun olet asentanut Bryton Bridgen, Oma laitehallinta käynnistyy automaattisesti, kun laite liitetään tietokoneeseen. Jollei, napsauta BRYTON-kuvaketta ( ) tietokoneen työkalurivin ylä- tai alaosassa ja valitse sitten "Avaa Oma laitehallinta. 6 Rider -pikaopas

7 Lisätietojen hakeminen Käyttöoppaan hakeminen Voit ladata käyttöoppaan osoitteesta > Tuki > Lataaminen. Pyöräkiinnityksen asentaminen Kiinnitä Rider pyörääsi seuraavasti: PAGE LAP Rider -pikaopas 7

8 CAD SPD CAD LAP PAGE Nopeus- ja kadenssi -kaksoisanturin asentaminen (valinnainen) 1 2 SPD SPD CAD SPD CAD CAD 3 4 3mm CAD SPD 3mm 5 6 Anturit Kadenssi Syke Nopeus Nopeus/Kadenssi BACK Anturit Kadenssi Syke Nopeus Nopeus/Kadenssi ---: Antureita ei tunnistettu Harmaa: eiaktiivinen Vilkkuva oranssi: antureiden skannaus Vihreä: aktiivinen Huomautus: Kohdista sekä anturi että magneetti kuten kuvassa (3) ja (4). Kiinnitä huomiota kohdistuspisteisiin. Varmista, että anturin ja magneetin välimatka on 3 mm:n sisällä. 8 Rider -pikaopas

9 OPEN OPEN LAP PAGE Tee ensimmäisellä käytöllä seuraavaa: (1) Paina -painiketta. LED-merkkivalo vilkkuu punaisena ja vihreänä ilmaisten, että anturi toimii. (2) Aloita polkeminen. (3) Kun kadenssimagneetti tulee anturin kohdalle, punainen LED-merkkivalo vilkkuu. Kun nopeusmagneetti tulee anturin kohdalle, vihreä LED-merkkivalo vilkkuu. (4) LED-merkkivalo vilkkuu vain ensimmäisten 10 ohituksen ajan painikkeen painamisen jälkeen. (5) Jos haluat tarkistaa kohdistuksen tilan 10 ohituksen jälkeen, paina -painiketta. Sykemittarin asentaminen (lisävaruste) CLOSE CLOSE 4 5 BACK Anturit Kadenssi Syke Nopeus Nopeus/Kadenssi Huomautus: Pidä kylmällä säällä asianmukaista vaatetusta pitääksesi sykevyön lämpimänä. Vyön tulee olla suoraan kiinni rinnan kohdalla kehossa. Säädä anturin sijainti kehon keskiosan kohdalle (pidä sitä hieman rintakehän alapuolella). Anturin Bryton-logon tulee näkyä ulospäin. Kiristä joustava hihna niin, että se pääse löystymään harjoituksen aikana. Jos anturia ei voi tunnistaa, tai jos lukema on poikkeava, lämmittele noin 5 minuuttia. Jos sykevyötä ei käytetä pitkään aikaan, irrota anturi sykevyöstä. Rider -pikaopas 9

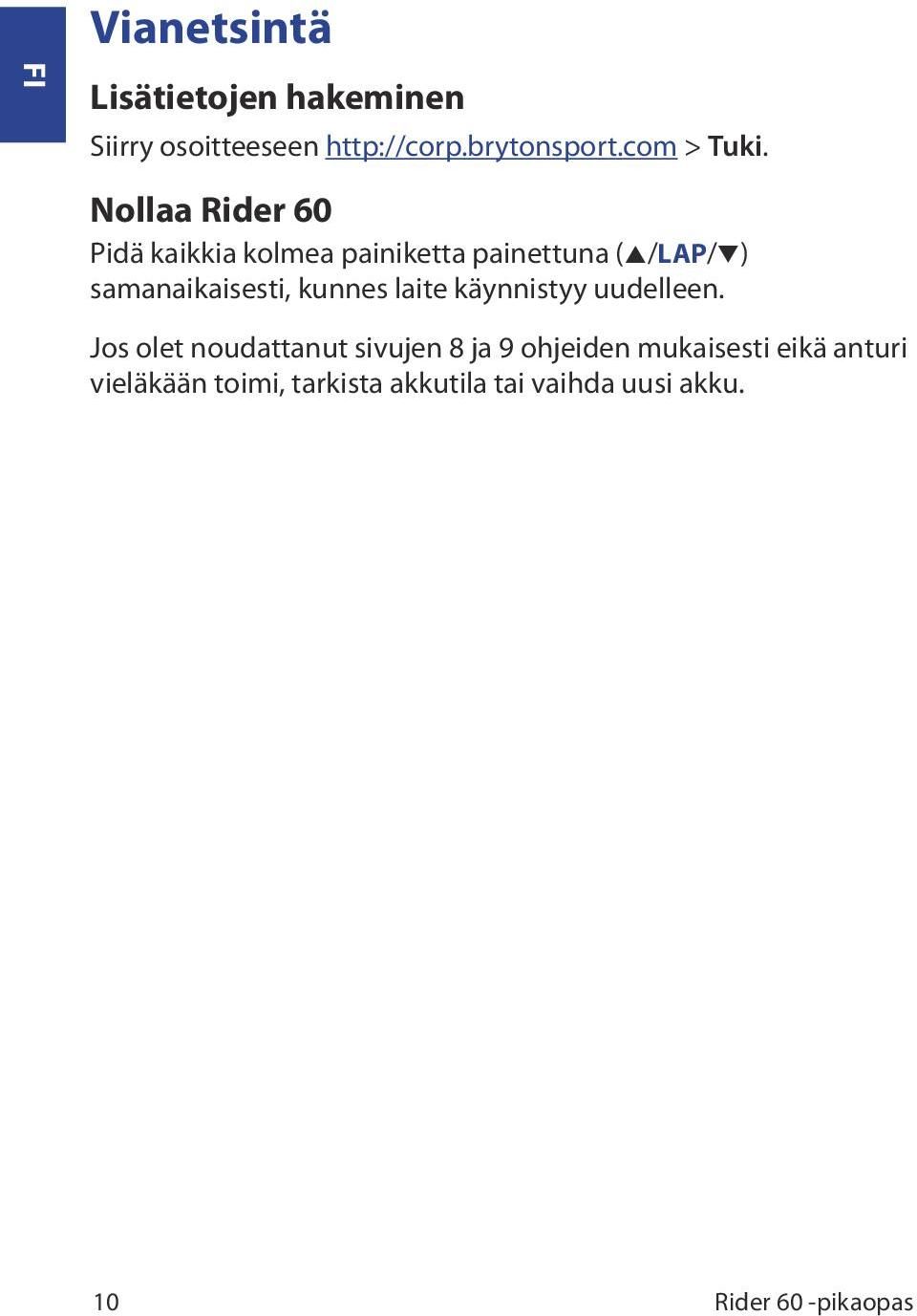

10 Vianetsintä Lisätietojen hakeminen Siirry osoitteeseen > Tuki. Nollaa Rider Pidä kaikkia kolmea painiketta painettuna (p/lap/q) samanaikaisesti, kunnes laite käynnistyy uudelleen. Jos olet noudattanut sivujen 8 ja 9 ohjeiden mukaisesti eikä anturi vieläkään toimi, tarkista akkutila tai vaihda uusi akku. 10 Rider -pikaopas

11 Rider _R001_MAY
