1

2 PROJEKTIKUVASTO

3

4 Projektikuvasto ammattilaisen työkaluna Kaakelikeskuksen kunnia-asia on tuoda teknisesti huippulaatuisia ja esteettisesti kauniita keraamisia laattoja Suomeen. Kaakelikeskus kuuluu Suomen suurimpiin keraamisten laattojen maahantuojiin. Tuomme laattoja noin 40 valmistajalta Euroopasta ja Aasiasta. Tehtaisiimme kuuluvat yksinoikeudella esimerkiksi maailman laadukkaimpina laattavalmistajina tunnetut Eiffelgres, Emilceramica ja Danto. Ammattilaisasiakkaamme käytössä on yli 5000 varastotuotteen lisäksi tehdastilaustuotteen laattavalikoima. Tarjoamme keramiikkaa kaikkiin kohteisiin. Projektiasiakkaitamme palvelee Helsingistä käsin kymmenen henkilön projektiosasto. Projektiosasto on erikoistunut arkkitehtien, sisustussuunnittelijoiden, rakennusliikkeiden, urakoitsijoiden ja taloyhtiöiden tarpeisiin. Kohteet vaihtelevat rivitaloista kerrostaloihin ja julkisiin rakennuksiin. Projektiosaston palveluihin kuuluu laattauutuuksien lanseeraus kohderyhmille ja apu laatoitusteknisissä kysymyksissä. Autamme löytämään kestävät ja tyylikkäät laatoitusratkaisut sekä tarjoamme rakennusliikkeille ja urakoitsijoille muutoslaattapalvelun. Toiminta-alueenamme on koko Suomi. Projektikuvasto apuna suunnittelussa Kaakelikeskus on kehittänyt projektikuvaston auttamaan ammattilaisasiakkaita luomaan kestäviä ja kauniita tiloja. Kuvastoon on sisällytetty jo paikkansa vakiinnuttaneita tuoteperheitä sekä uutuuksia, joita laattateollisuudella on tarjota. Tässä kuvastossa on esitelty yli 50 laattasarjaa teknisine ominaisuuksineen. Projektikuvaston tarkoitus on palvella ammattilaisia monipuolisesti helpottamalla ja nopeuttamalla suunnitteluun käytettävää työtä.

5 TEKNISET TIEDOT Laattojen tekniset tiedot ovat tärkeitä määriteltäessä laatan sopivuutta tiettyyn tilaan. Lattialaatat on tehty kestämään paljon kovempaa kulutusta kuin seinälaatat. Ensin määritetään laatoitettava kohde, minkä jälkeen punnitaan laatalta vaadittavia ominaisuuksia. Kriteerejä saattavat olla esimerkiksi pinnan kovuus, pakkasluokitus ja kitkakerroin. Seinälaatat Seinälaatat ovat useimmiten kuivapuristettuja lasitettuja laattoja. Ne ovat teknisiltä ominaisuuksiltaan suunniteltu käytettäviksi sisäseinien laatoituksiin. Kuvastossamme valkoinen käsi tarkoittaa normaalia seinälaattaa. Musta käsi symboloi seinälaattaa kovaan kulutukseen, siitä esimerkkinä uimahallit, suurkeittiöt ja taloyhtiöiden saunatilat. Pakkasenkestävä laatta Pakkasenkestäväksi laatta luokitellaan silloin, kun sen vedenimukyky on alhainen. Pakkasluokittamaton laatta on huokoisempi, kastuneena jäätyessään laatta voi rikkoutua. Laattojen pakkasenkesto on määritelty euronormein. Porraslaatta Porraslaattasymboli tarkoittaa, että laattasarjaan on saatavilla myös askelmalaattoja. Askelmalaatoissa ainakin yksi reuna on pyöristetty tai viimeistelty muulla tavoin. Laatan paksuus Laatan vahvuus ilmoitetaan paksuus-symbolilla. Paksuus on ilmoitettu pääasiassa lattialaatoille. Symboli ilmoittaa laatan paksuuden millimetreinä. Laatan paksuus korreloi piste- ja viivakuormien kanssa. Kotitalouksissa lattialaattoihin ei kohdistu suuria pistekuormia. Tämä mahdollistaa hyvin ohuen laatan käytön. Teollisuustiloissa ja myymälöissä, joiden lattialaattoihin kohdistuu suuria pistekuormia, tulee käyttää paksuja lattialaattoja. Laatan lopulliseen piste- ja viivakuormaan vaikuttaa myös valmistusmenetelmä. Lattialaatta Lattialaatat on tehty kestämään kovaa kulutusta, mutta niissäkin on eroja. Käytetty lasitusmassa määrittää lasitetun pinnan kovuuden, se ilmaistaan PEI -arvolla. Lasittamattomat lattialaatat ovat yleensä kauttaaltaan samaa massaa, niiden kovuus ilmaistaan MOHS-arvolla. Ulkotiloissa tulee käyttää pakkasenkestäviä lattialaattoja. 10 mm Uima-altaaseen soveltuva laatta Uima-allaslaatat soveltuvat paitsi uima-altaisiin myös pesu- ja suihkuhuoneisiin. Olennaista uima-allaslaatoille on, että niiden tulee kestää veden liikettä, kovaa ja pehmeää vettä sekä uimaallaskemikaaleja. Haponkestävä laatta Haponkestävät laatat sietävät happoja ja emäksisiä aineita euronormien vaatimusten mukaisesti. Haponkestäviä laattoja on syytä käyttää esimerkiksi uimahalleissa, elintarviketeollisuudessa ja laitoskeittiöissä. Rektifioitu laatta Laattatehtaat valmistavat rektifioituja, eli mitallistettuja lattialaattoja useita eri kokoja. Rektifioidut laatat sahataan valmistuksen jälkeen suorareunaisiksi, joka mahdollistaa normaalia kapeamman laattasauman. Sauma voidaan tuoda laattapinnan tasolle, joten siivottavuus helpottuu. Laitoskeittiöissä ja myymälätiloissa suorakulmainen reuna vähentää myös mahdollisia ostoskärryjen meluhaittoja. V1 V2 V3 V4 Väriarvo V1: Laatan värivaihtelua ei ole tai se on vähäistä. Laatan valinta voidaan tehdä yhtä laattaa tarkastelemalla. V2: Laatan värivaihtelu on vähäinen. Valinnassa kannattaa tarkastella muutamaa saman erän laattaa. V3: Laatan värivaihtelu on merkittävä. Laatan valinnassa kannattaa tarkastella suurta määrää saman erän laattoja. V4: Laatan värivaihtelu on äärimmäinen. Laatan valinnassa kannattaa tarkastella suurta joukkoa saman erän laattoja. Laatan designista riippuen pakkauksessa voi olla esimerkiksi eri värejä. Kovan kulutuksen lattialaatta Lasitetut PEI IV ja PEI V -laatat sekä porcellanatolaatat.

6 5 Lasitetun laatan kovuus PEI-arvolla (1 5) Keraamiset laatat jaotellaan viiteen ryhmään kulutuskestävyyden mukaan (Standardi SFS-EN 154). PEI 1: Lattiat hyvin kevyeen kulutukseen Normaali perhekäyttö. Käytetään tiloissa, joissa ei kävellä kengillä. PEI 2: Lattiat kevyeen kulutukseen Normaali perhekäyttö. Käytetään WC-tiloissa, pesuhuoneissa, saunoissa, takkahuoneissa tai vastaavissa tiloissa. PEI 3: Lattiat kaikkiin yksityiskoteihin Kengillä kuljettavat tilat. Kaikki asuintilat, hotellihuoneet ja terassit. PEI I PEI II PEI III Lasittamattoman laatan kovuus MOHS-asteikolla (1 10) Lasittamattomien laattojen kulutuskestävyyttä mitataan MOHSasteikolla.. Samaa asteikkoa käytetään mineraalien kovuuksien mittaamiseen. Asteikkoon kuuluu kymmenen helposti tunnistettavaa mineraalia, jotka on luokiteltu asteikolla. Asteikon edellinen mineraali naarmuttaa sitä asteikolla alempana olevaa seuraavaa materiaalia. Timantti: 10 Kidesärmä leikkaa lasia Korundi: 9 Naarmuttaa helposti kvartsia ja heikosti topaasia Topaasi: 8 Naarmuttaa kvartsia PEI 4: Lattiat kovahkoon kulutukseen Tilat, joissa on melko raskas kulutus. Esimerkiksi liiketilat, koulut ja hotellit. PEI 5: Lattiat kovaan kulutukseen Raskaan kulutuksen tilat. Esimerkiksi teollisuustilat ja huoltoasemat. IV PEI PEI V Kvartsi: 7 Naarmuttaa lasia ja maasälpää Maasälpä: 6 Veitsi ei pysty, mutta mineraali naarmuttaa heikosti lasia Apatiitti: 5 Veitsen kärki naarmuttaa heikosti Fluoriitti: 4 Veitsen kärki naarmuttaa Laatan liukkaus R-arvolla Laatat jaotellaan niiden pinnan kitkan mukaan. Jokainen R-luokka on tarkoitettu tietylle lattian kaltevuusasteelle. Luokittelun avulla pyritään minimoimaan kaatumisen riski. Luokittelematonta laattaa ei saa käyttää julkisessa tilassa. Kalsiitti: 3 Veitsen kärki uurtaa helposti Kipsi: 2 Kynsi naarmuttaa Talkki: 1 Kynsi uurtaa helposti R9: Normaali tai vähän karhea pinta (6º-10º), julkiset tilat R10: Karhea pinta (10º 19º), kylpyhuoneet R11: Karhea pinta (19º 27º), kylpyhuoneet R12: Hyvin karhea pinta (27º 35º), uimahallit R13: Äärimmäisen kalteva pinta (>35º), erikoistilat R9 R10 R11 R12 R13

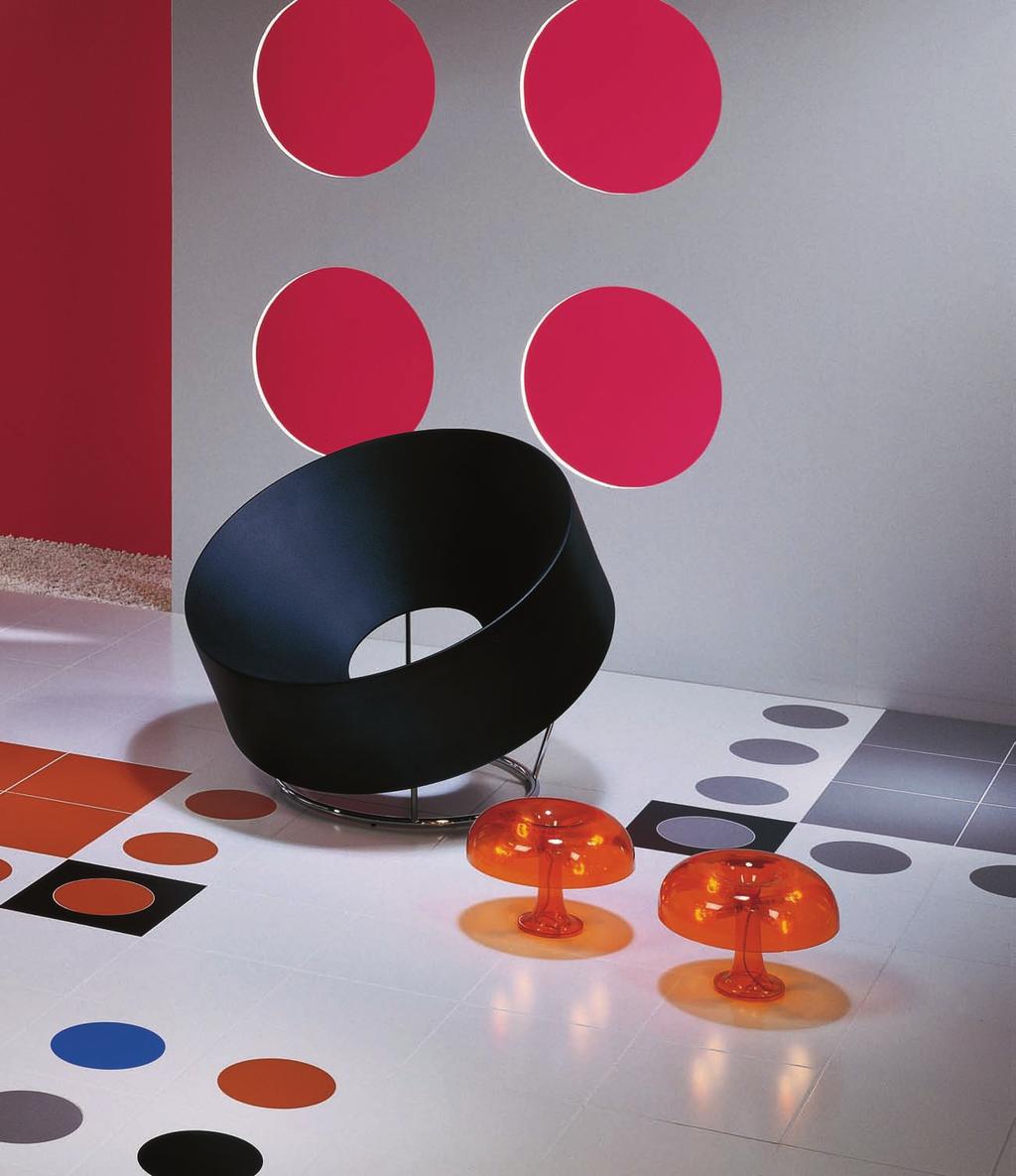

7 APARICI sincro

8 7

9 VÄRIT JA KOOT APARICI sincro V1 8,5 mm BLANCO 316 x 316 mm PEI-V BLANCO INSERTO NEGRO 316x316 mm PEI-III NEGRO INSERTO PERLA 316 x 316 mm PEI-III PERLA INSERTO LIMA 316x316 mm PEI-III LIMA INSERTO INDIGO 316 x 316 mm PEI-II INDIGO INSERTO MAR 316x316 mm PEI-III MAR INSERTO ORANGE 316x316 mm PEI-III ORANGE INSERTO MELOCOTON 316x316 mm PEI-III MELOCOTON INSERTO ROJO 316x316 mm PEI-III ROJO INSERTO SAFARI 316x316 mm PEI-II SAFARI INSERTO

10 9 BLANCO B-INSERT 316x316 mm NEGRO B-INSERT 316x316 mm BEIGE 316x316 mm PEI-IV AQUA 316x316 mm PEI-IV BURDEOS 316x316 mm PEI-III MALVA 316x316 mm PEI-III SAFARI 316x316 mm PEI-II GRAFITO 316x316 mm PEI-II Aparici sincro -sarjan laatat ovat saatavilla mattapintaisina.

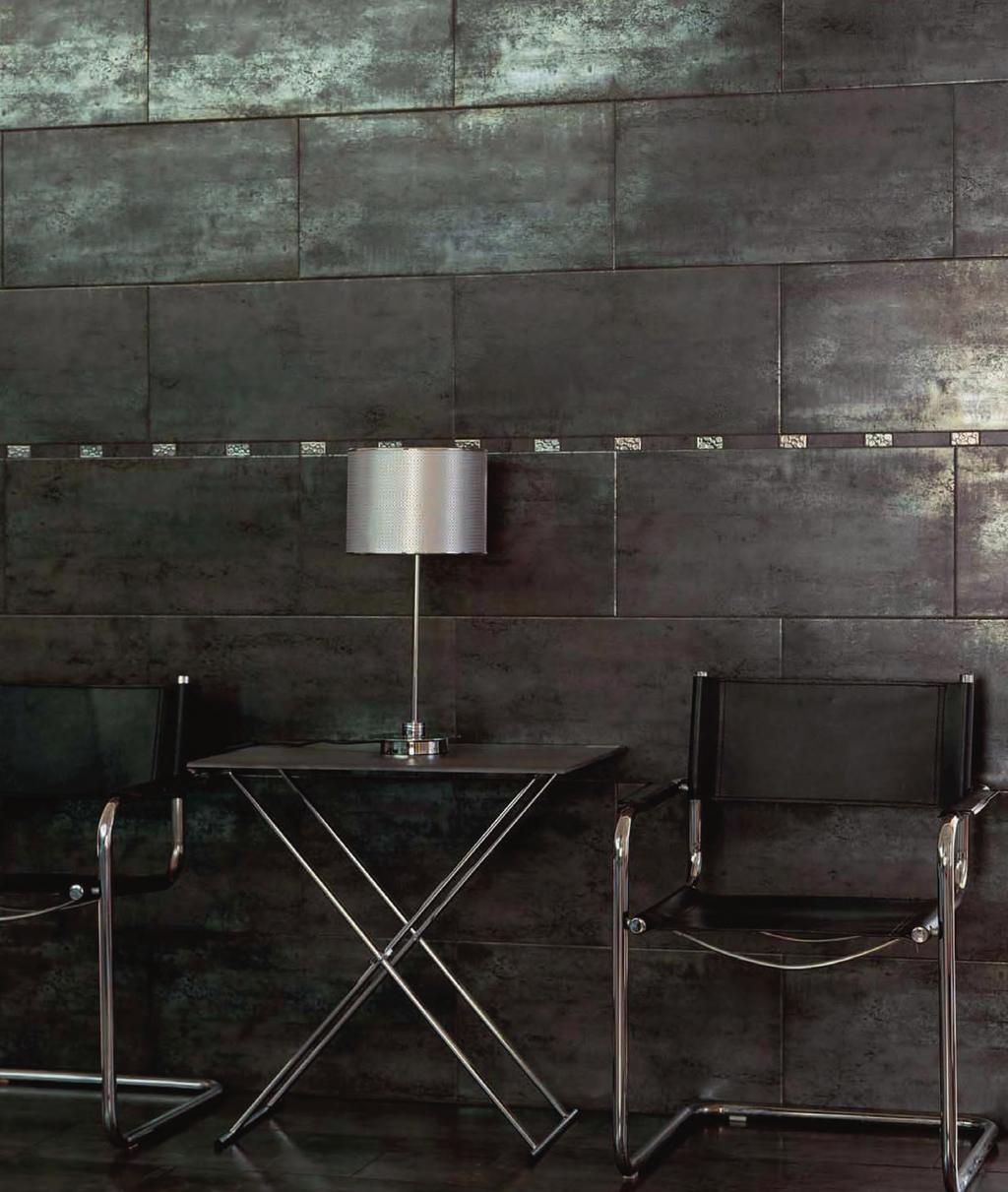

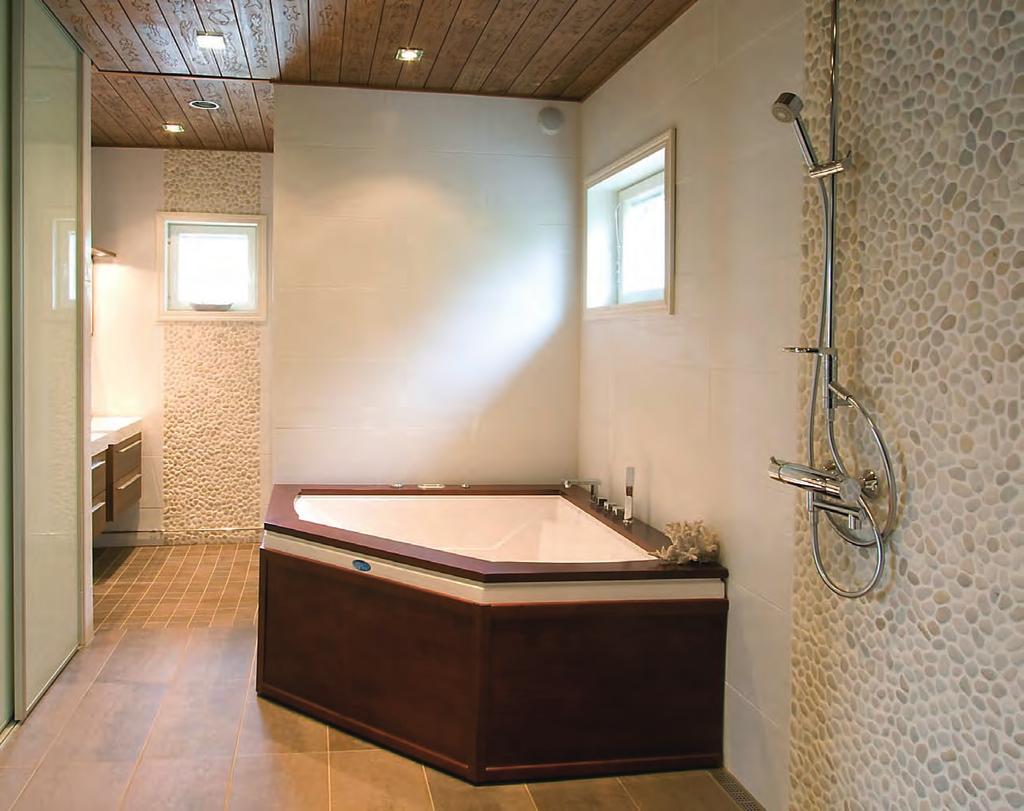

11 APE balance Asuntomessut 2008, kohde 32 As. Oy Vedenjakaja Loiste

12 VÄRIT JA KOOT APE balance 5 R10 V3 11 APE BALANCE MOSA CON 1 WHITE VAIHTELEVA 300 x 300 mm APE BALANCE MOSA CON 1 ROSA 300 x 300 mm APE BALANCE PEBBLES WHITE 330 x 330 mm APE BALANCE MOSA CON 1 GREY 300 x 300 mm APE BALANCE MOSA CON 1 GREY WHITE 300 x 300 mm APE BALANCE PEBBLES GREY WHITE 330 x 330 mm Ape Balance -sarjan mosaiikit ovat luonnonkiviä. Laattapinnat on hyvä käsitellä Mira 7130 Ceramic Oililla saumauksen jälkeen. Ceramic Oil helpottaa laatan puhdistusta huomattavasti ja ehkäisee likaantumista. Tuotteita ei saa käyttää saunassa mikäli pinnan lämpötila nousee yli 70 C (lähinnä kiukaan tausta).

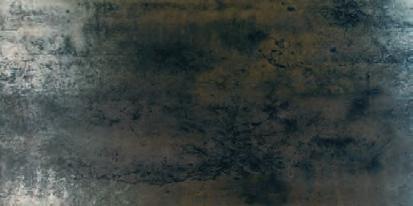

13 AZULEJERA ALCORENSE argos

14 VÄRIT JA KOOT AZULEJERA ALCORENSE argos PEI 6 III R9 V3 13 ARGOS BM LIGHT BEIGE 300 x 600 mm ARGOS DARK GREY 300 x 600 mm ARGOS G D GREY MOSA CUAD 47 x 47 mm ARGOS G D GREY MOSA RECTANG 35 x 97 mm ARGOS DARK BROWN 300 x 600 mm ARGOS G D BROWN MOSA CUAD 47 x 47 mm ARGOS G D BROWN MOSA RECTANG 35 x 97 mm

15 AZULEJERA ALCORENSE mate

16 VÄRIT JA KOOT AZULEJERA ALCORENSE mate 15 BLANCO GRIS ROSA AZUL CREMA TABACO AA mate BLANCO GRIS ROSA AZUL CREMA TABACO 250x400 mm 250x400 mm 250x400 mm Mattapinta

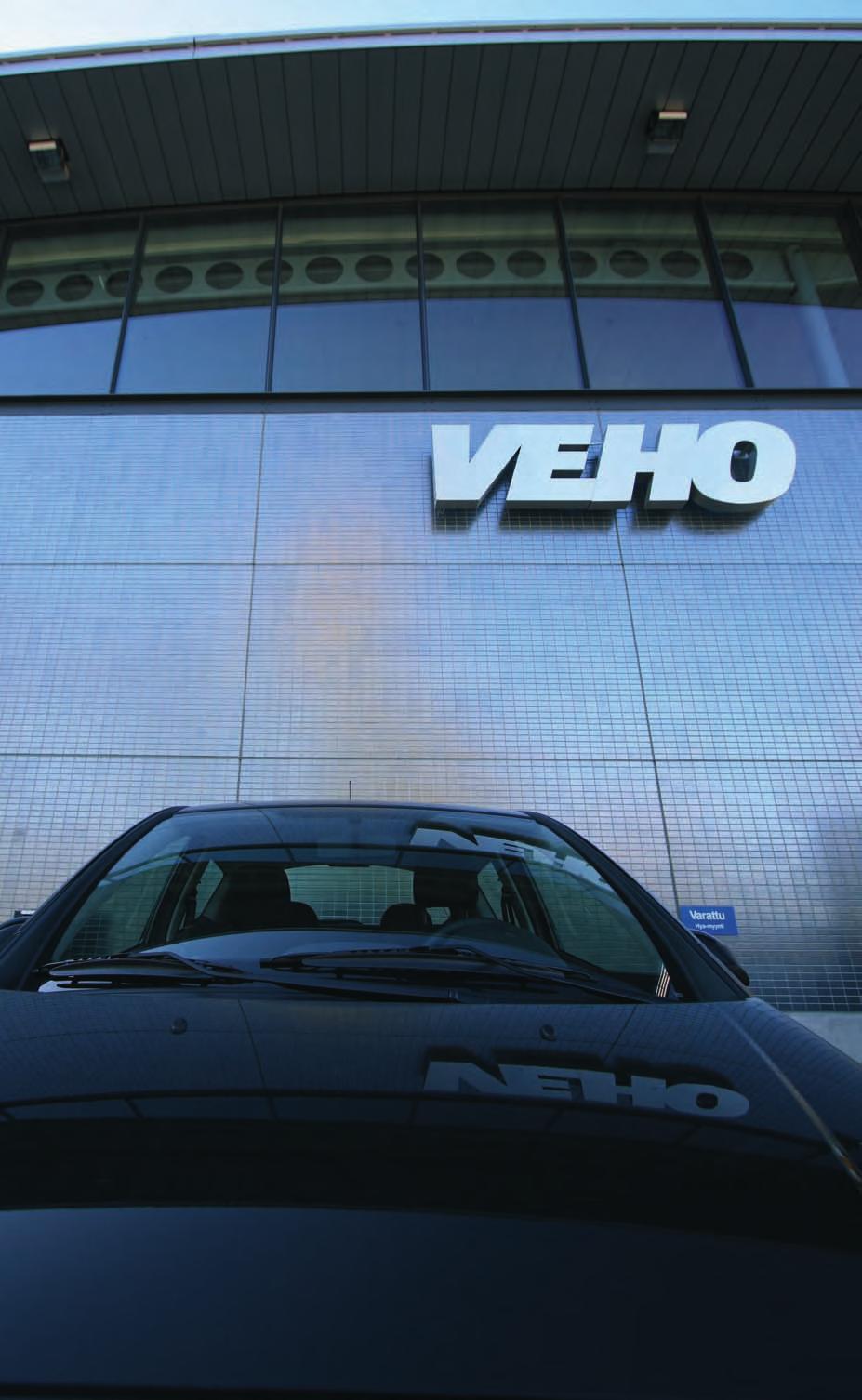

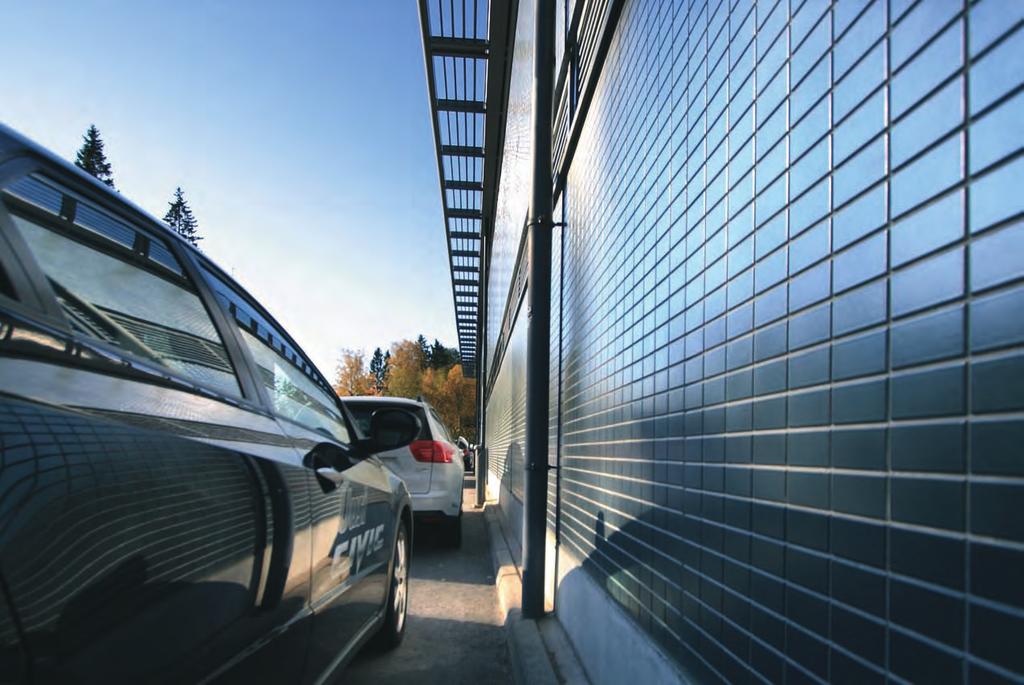

17 Kohde: Veho Olari, Espoo DANTO GT LM LX PL

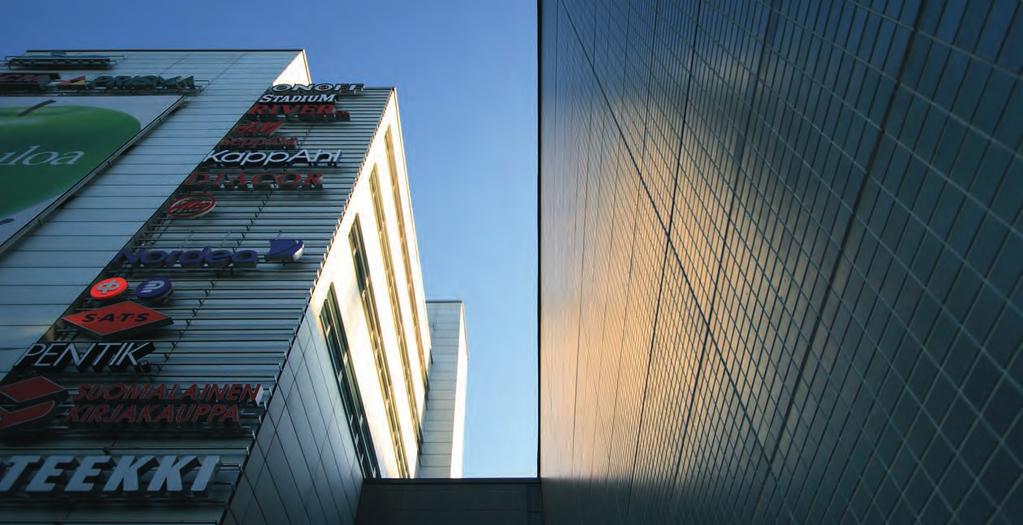

18 Kohde: Kauppakeskus Iso Omena, Espoo 17

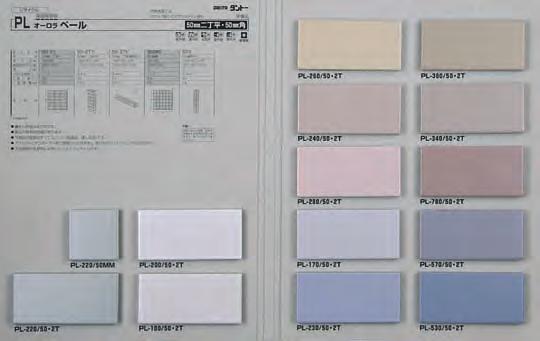

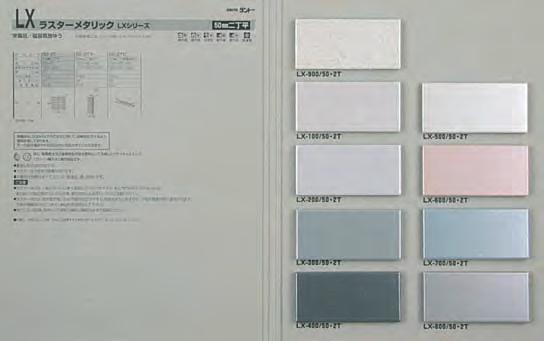

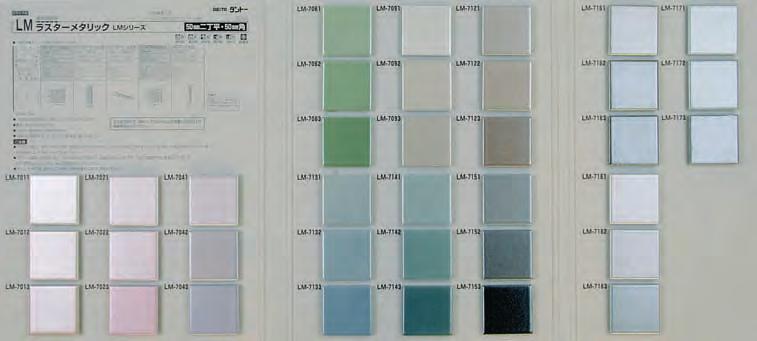

19 VÄRIT JA KOOT DANTO GT LM LX PL -julkisivulaatat 7 mm GT-sarja R10 V1 Huom! Danton tuotteet soveltuvat käytettäviksi betonijulkisivuissa, VTT-tartuntapotentiaalitestattu. Voit tilata oheiset mallilaattakansiot yrityksellesi sähköpostitse osoitteesta projekti@kaakelikeskus.fi. LM-sarja LX-sarja PL-sarja R10 V1 Huom! itsepuhdistuva key back -tartunta julkisivuissa 5 mm saumamoduli saatavilla nurkkapaloja solukumisauma/kontaktimuovimahdollisuus

20 19 kaikki värit kaikki värit GT LM LX PL GT LM LX PL leveys korkeus (syvyys) paksuus 227 x 60 x 9 mm 145 x 145 mm arkkikoko 300 x 300 x 7 mm ( )x 60 x 9 mm ( )x 60 x 9 mm ( )x 45 x 7,2 mm ( )x 300 mm ( )x 227 x 9 mm ( )x 145 x72 mm ( )x 300 mm) 108 x 60 x 8,5 mm ( )x 60 x 8,5 mm 95 x 45 mm, arkkikoko 300 x 300 x 7 mm (60 x 50)x 108 x 8,5 mm ( )x 45 x 7 mm ( )x 300 mm 92 x 92 x 10 mm ( )x 95 x 7 mm ( )x 300 mm) 300 x 300 x 10 mm 45 x 45 mm, arkkikoko 300 x 300 x 7 mm ( )x 60 x 10 mm (92 x 92)x 92 x 10 mm ( )x 45 x 7 mm ( )x 300 mm) PINNAT: metallinhohto

21 EGE nature

22 21

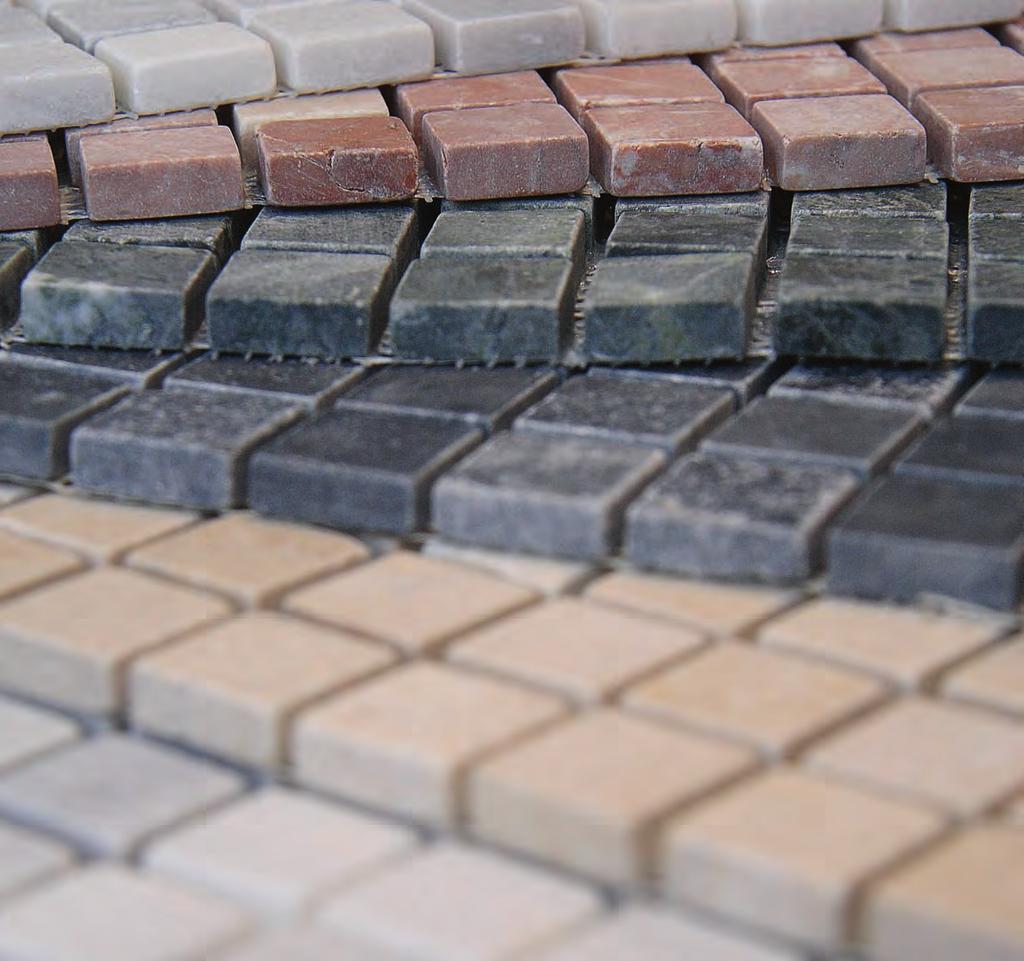

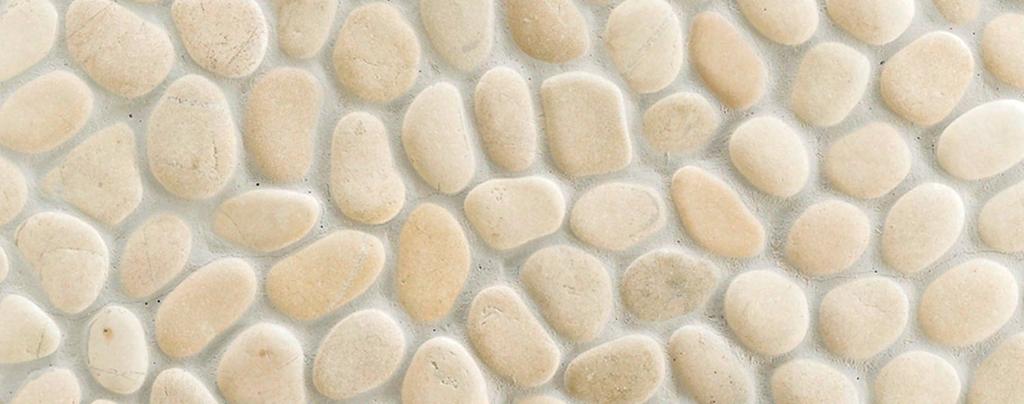

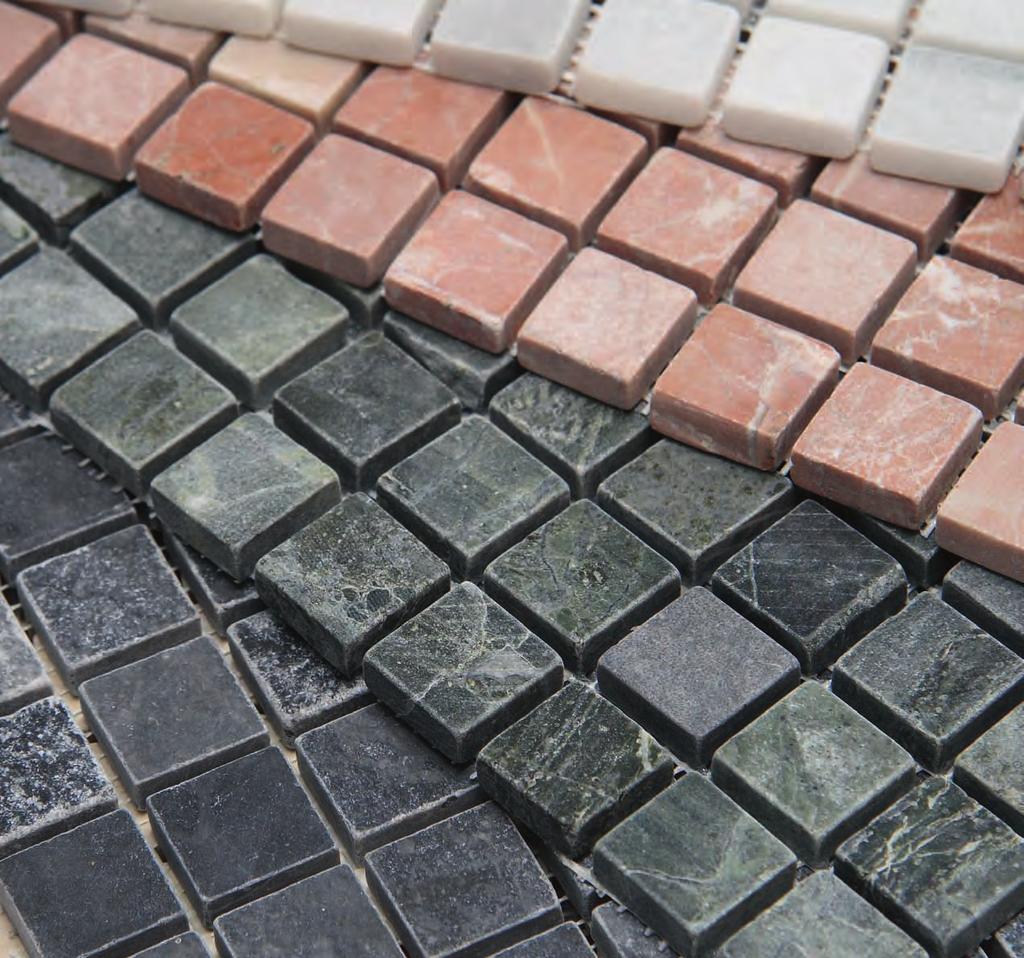

23 TUMBLED EGE nature 10 mm KOOT: 10 x 10 mm 15 x 15 mm 25 x 25 mm 50 x 50 mm 100 x 100 mm White Travertine 100 x 100 x 10 mm Yellow Travertine 100 x 100 x 10 mm Red Travertine 100 x 100 x 10 mm Noce Travertine 100 x 100 x 10 mm ei pakkasenkestävä Golden Tobacco 100 x 100 x 10 mm Sunny Oro 100 x 100 x 10 mm Kemalpasha White 100 x 100 x 10 mm Afyon White 100 x 100 x 10 mm Fantastic Brown 100 x 100 x 10 mm Thoros Black 100 x 100 x 10 mm Burdur Brown 100 x 100 x 10 mm Verde Laguna 100 x 100 x 10 mm Teos Green 100 x 100 x 10 mm Rosso Laguna 100 x 100 x 10 mm Elazig Cheery 100 x 100 x 10 mm Honey Onyx 100 x 100 x 10 mm LISÄVÄRIT: Mugla 100 x 100 x 10 mm Marmara Grey 100 x 100 x 10 mm Shile Beige 100 x 100 x 10 mm Green Marple 100 x 100 x 10 mm

24 MOSAICS EGE nature 10 mm KOOT: 10 x 10 mm 15 x 15 mm 25 x 25 mm 50 x 50 mm 100 x 100 mm 23 White Travertine Yellow Travertine Red Travertine Noce Travertine ei pakkasenkestävä Golden Tobacco Sunny Oro Kemalpasha White Afyon White Fantastic Brown Thoros Black Burdur Brown Verde Laguna Teos Green Rosso Laguna Elazig Cheery Honey Onyx LISÄVÄRIT: Mugla Marmara Grey Shile Beige Green Marple

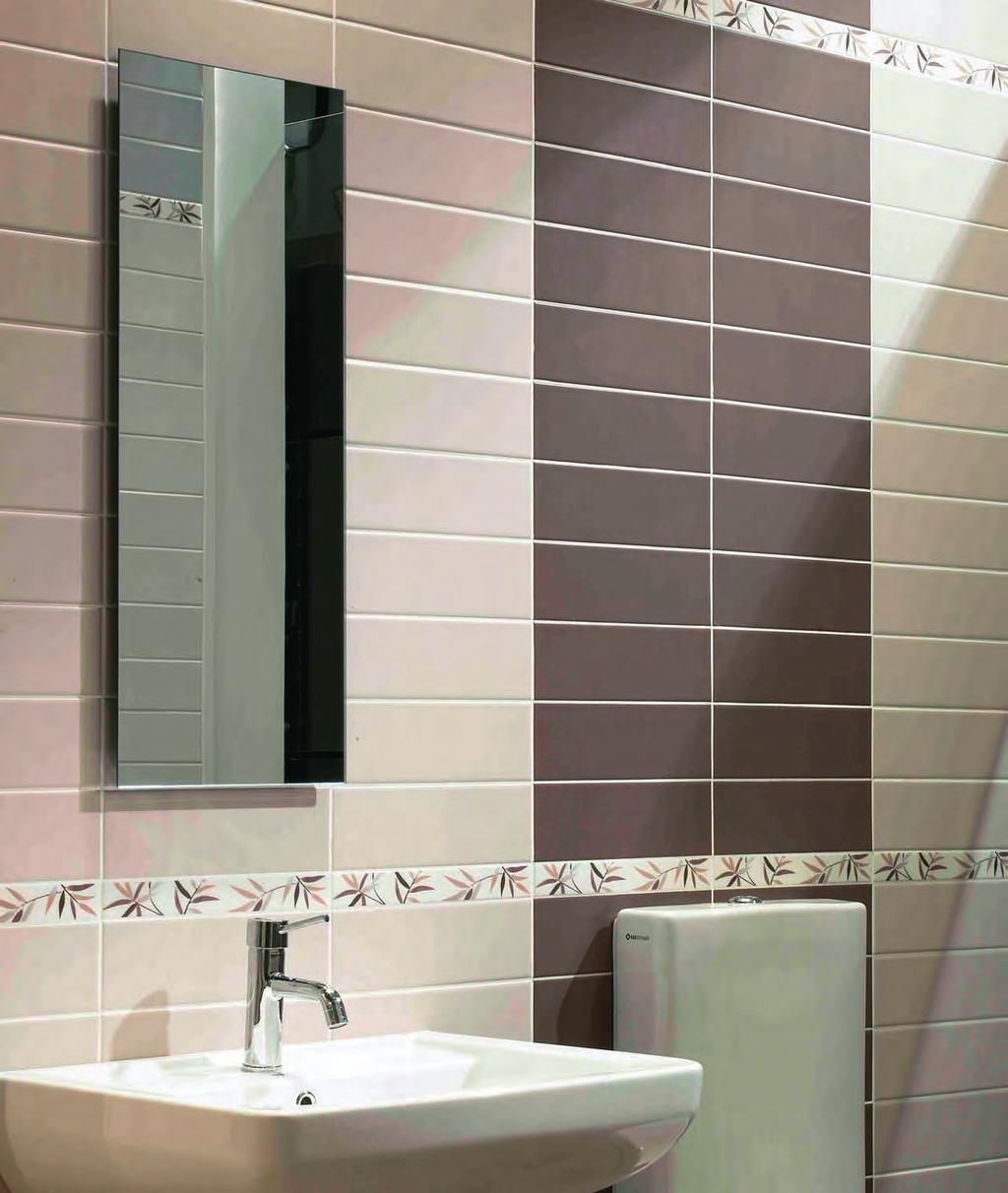

25 EGE pastel

26 VÄRIT JA KOOT EGE pastel V1 25 Seinälaatat Lattialaatat PEI III GREY MATT 100 x 330 mm ANTRACITE MATT 100 x 330 mm ANTRACITE MATT 100 x 100 mm GREY MATT 200 x 330 mm PEI III IVORY MATT 100 x 330 mm RED BROWN MATT 100 x 330 mm RED BROWN MATT 100 x 100 mm IVORY MATT 200 x 330 mm PEI III BROWN MATT 100 x 330 mm ROSE MATT 100 x 330 mm BROWN MATT 100 x 100 mm BROWN MATT 200 x 330 mm PEI III WHITE MATT 200 x 330 mm WHITE MATT 100 x 330 mm Saatavana myös kiiltäväpintaisena MOCHA MATT 100 x 100 mm PEI III SMOKE GREY MATT 100 x 100 mm

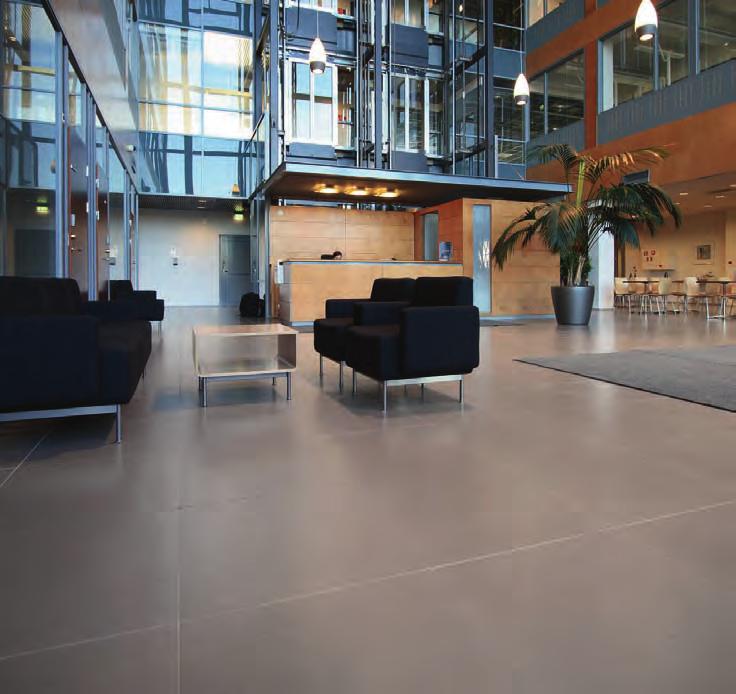

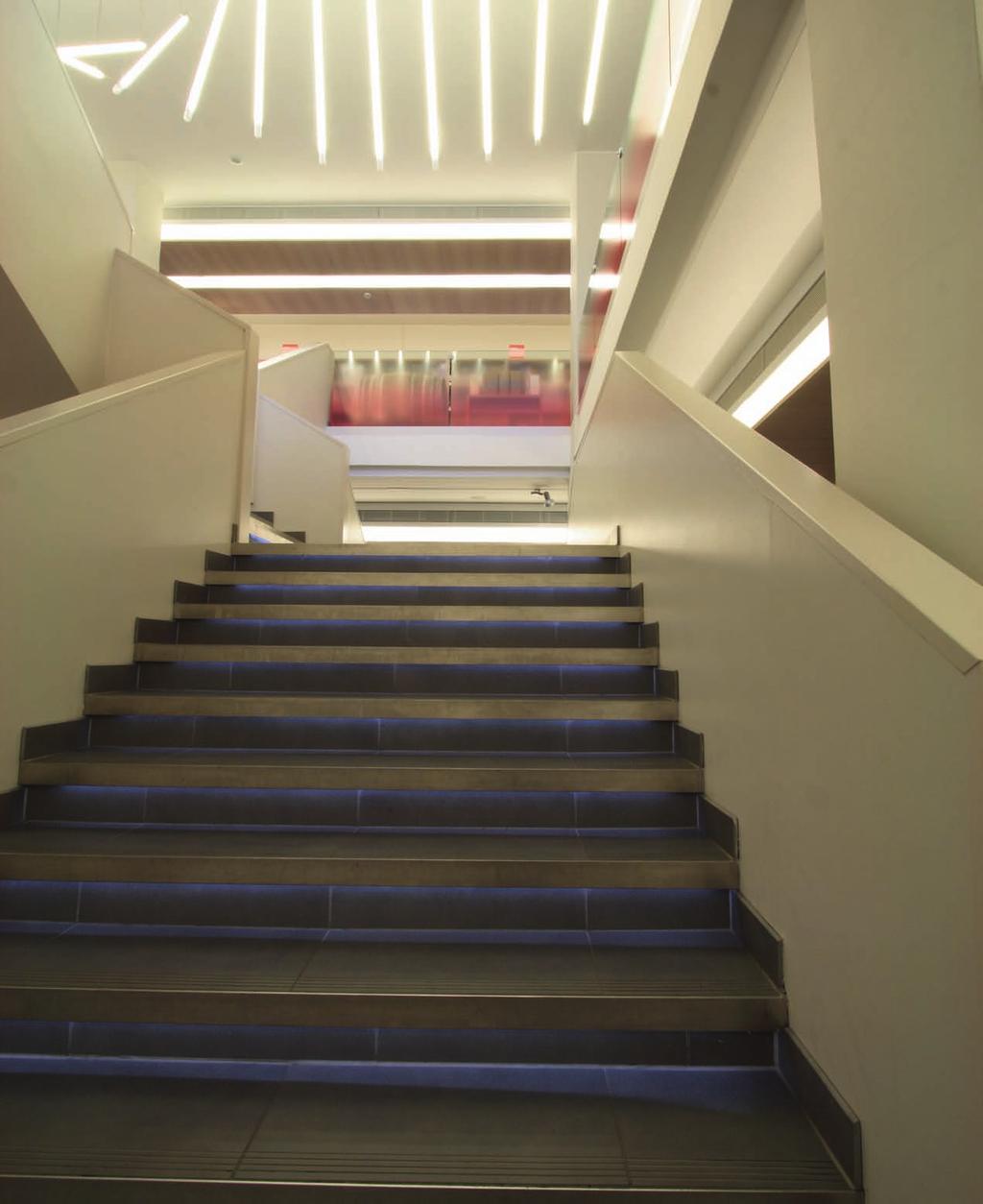

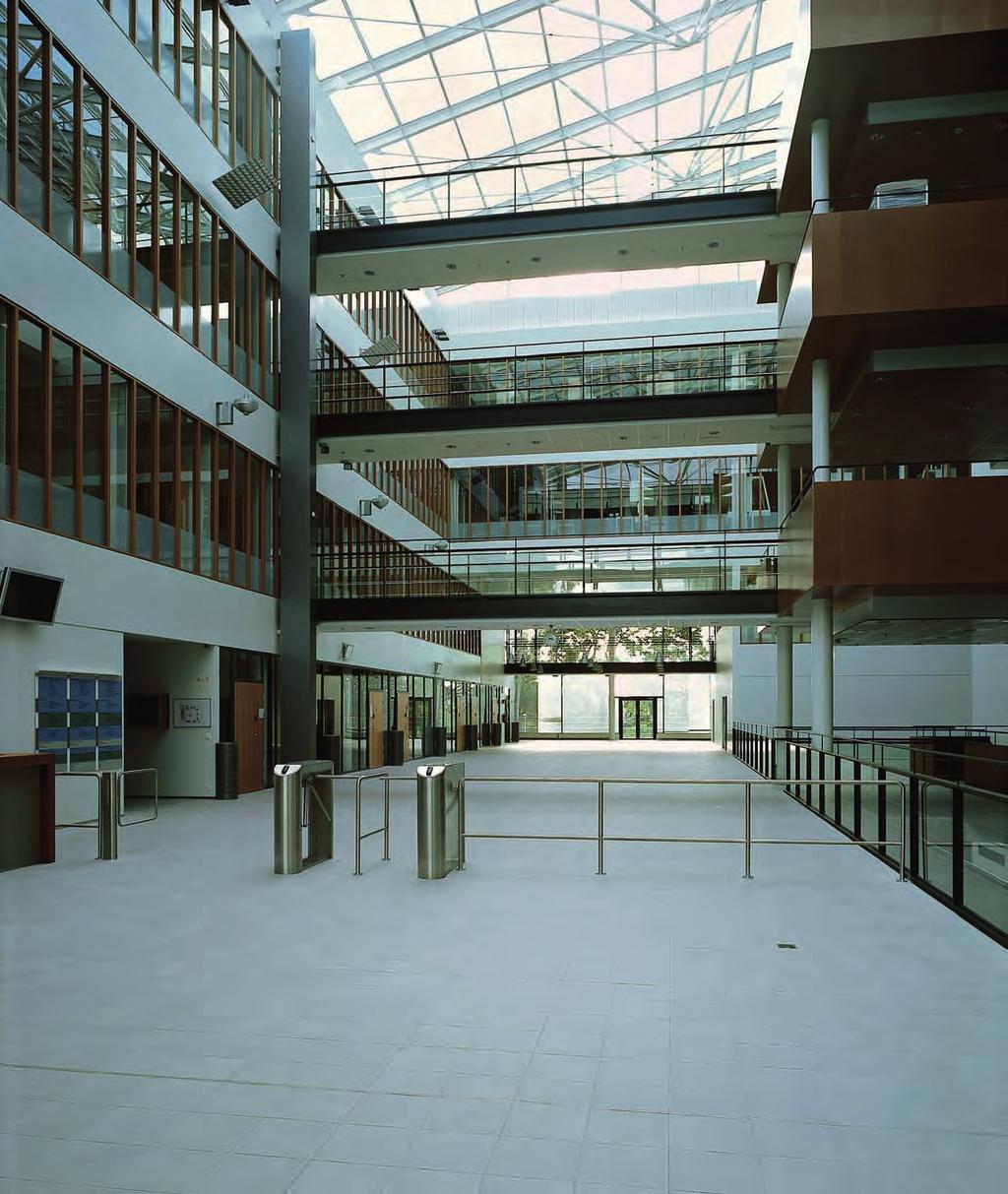

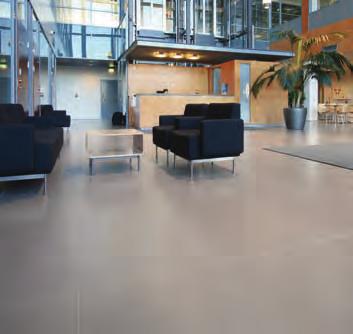

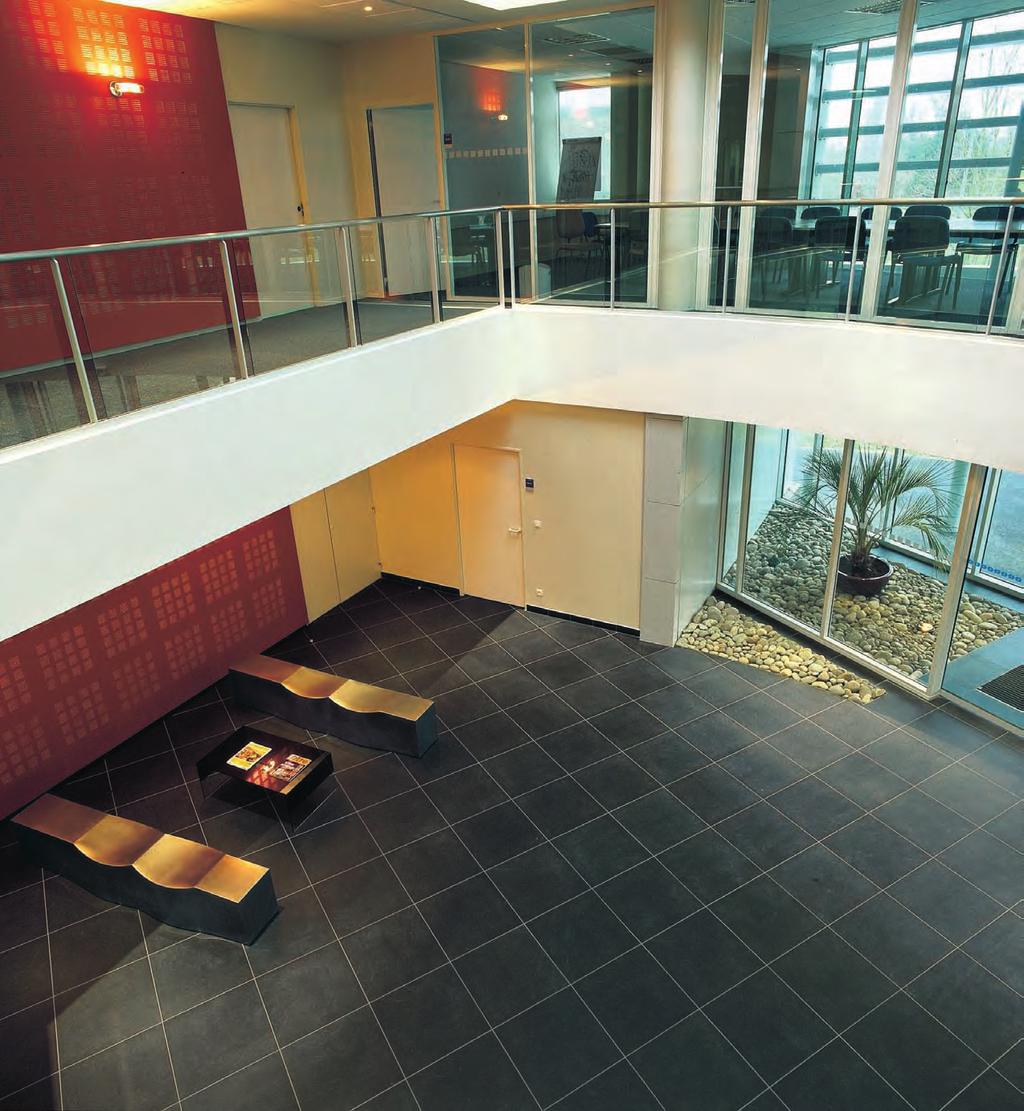

27 EIFFELGRES eiffelgres Kohde: Dynamicum-toimitalo, Ilmatieteen laitos, Helsinki

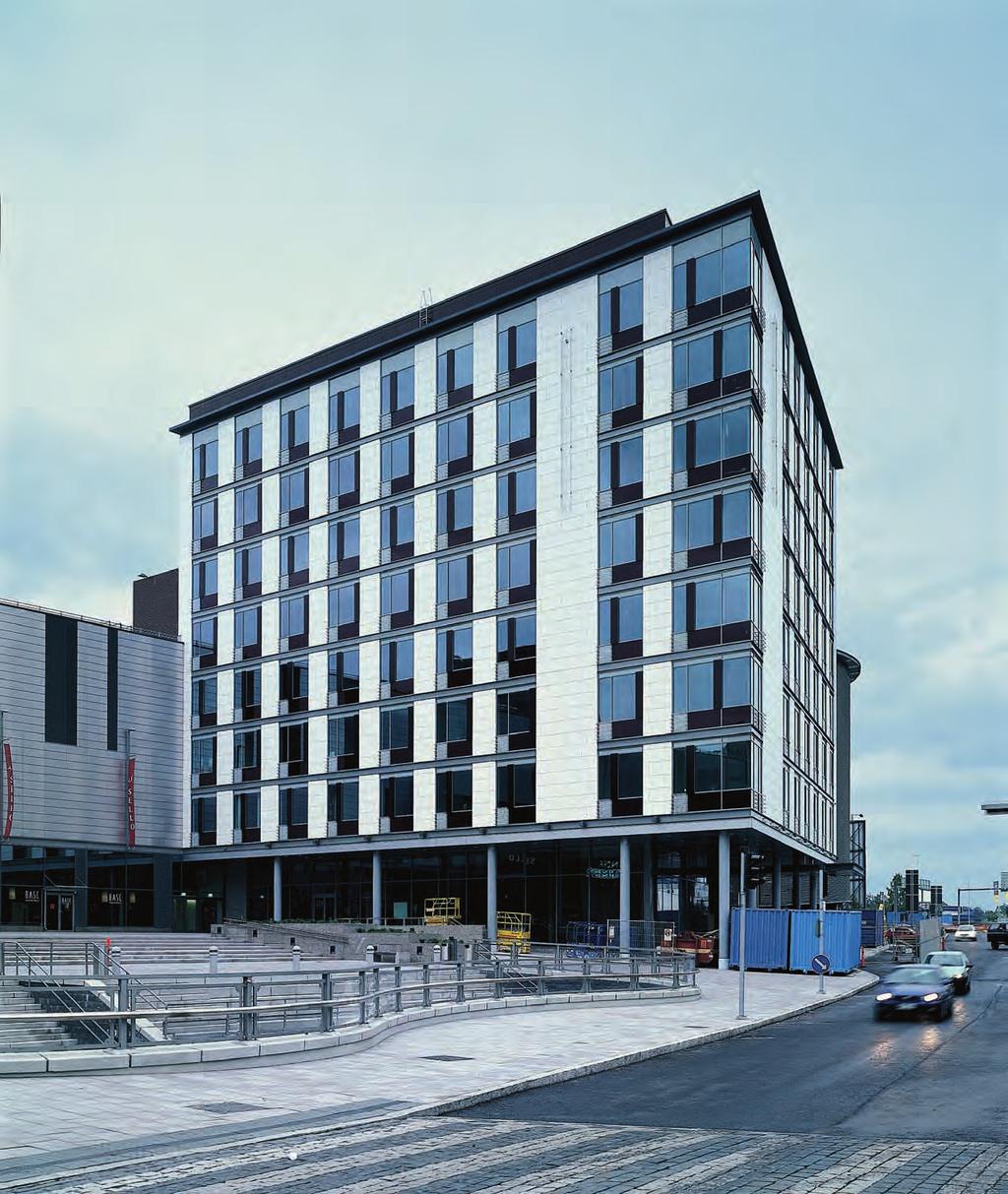

28 Kohde: Palace Hotel Sello, Espoo 27

29

30 VÄRIT JA KOOT EIFFELGRES eiffelgres 11 mm 200 vuoden tuotetakuu Valmistettu SFS-EN 1441 Ryhmä B1a UGL mukaan Huom! Eiffelgres-laatat ovat lasittamattomia ja rektifioituja III:n sukupolven sisä- ja ulkotilojen porcellanatolaattoja. Tuotteiden esikuvina toimivat luonnonkivet. Jokainen laatta on yksilöllisesti erilainen ja kovempi kuin graniitti. CORTON ARGENT GRAFITE LASTRANERA VUOLUKIVI

31 EIFFELGRES eiffelgres ARGENT GRAFITE CORTON LASTRANERA VUOLUKIVI ARGENT GRAFITE CORTON LASTRANERA VUOLUKIVI 600 x 900 mm Modulo x 300 mm 900 x 300 mm Modulo x 300 mm 900 x 150 mm Modulo x 300 mm 600 x 600 mm Mosaico 300 x 300 mm 457 x 457 mm Mattoncino 300 x 300 mm 600 x 300 mm 300 x 300 mm Stick 300 x 300 mm 600 x 150 mm 600 x 100 mm 600 x 50 mm

32 ARGENT GRAFITE CORTON LASTRANERA VUOLUKIVI 31 Step B + R 300 x 300 mm PINNAT: Naturale (mattapinta) R9 Gradone 300 x 300 x 30 mm Anticato reale (antiikkikiilto) Gradone angolare 300 x 300 x 30 mm Patinato (patinoitu) Bocciardato (vasaroitu) Step B + R 300 x 600 mm Grafite Lastranera Vuolukivi Gradone 300 x 600 x 30 mm Gradone angolare 300 x 600 x 30 mm Step B + R 900 x 300 mm Elemento a L 150 x 300 x 60 mm Battiscopa 90 x 300 mm Battiscopa 90 x 600 mm

33

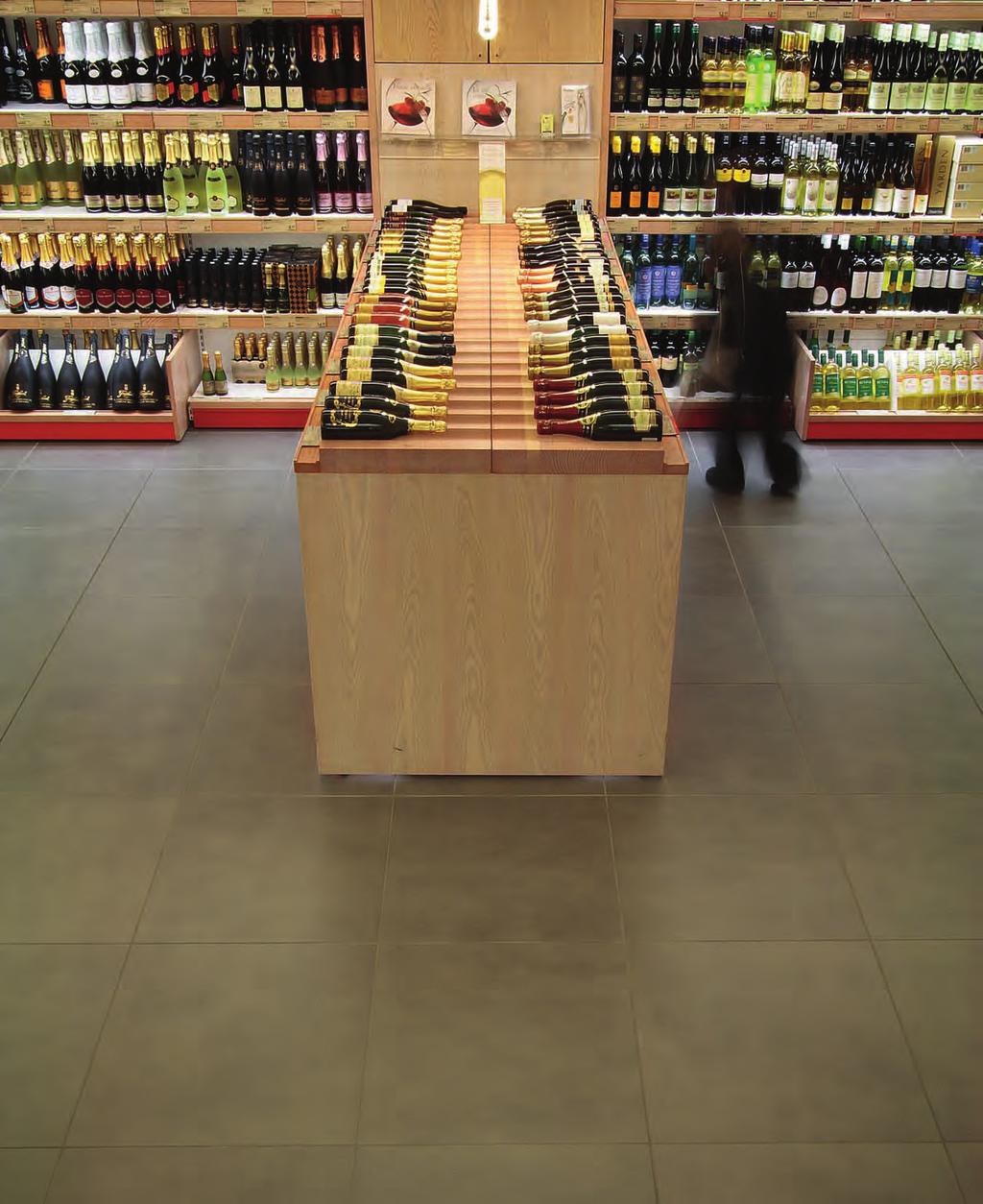

34 Aukeaman kohde: Alko päämyymälä, Helsinki 33

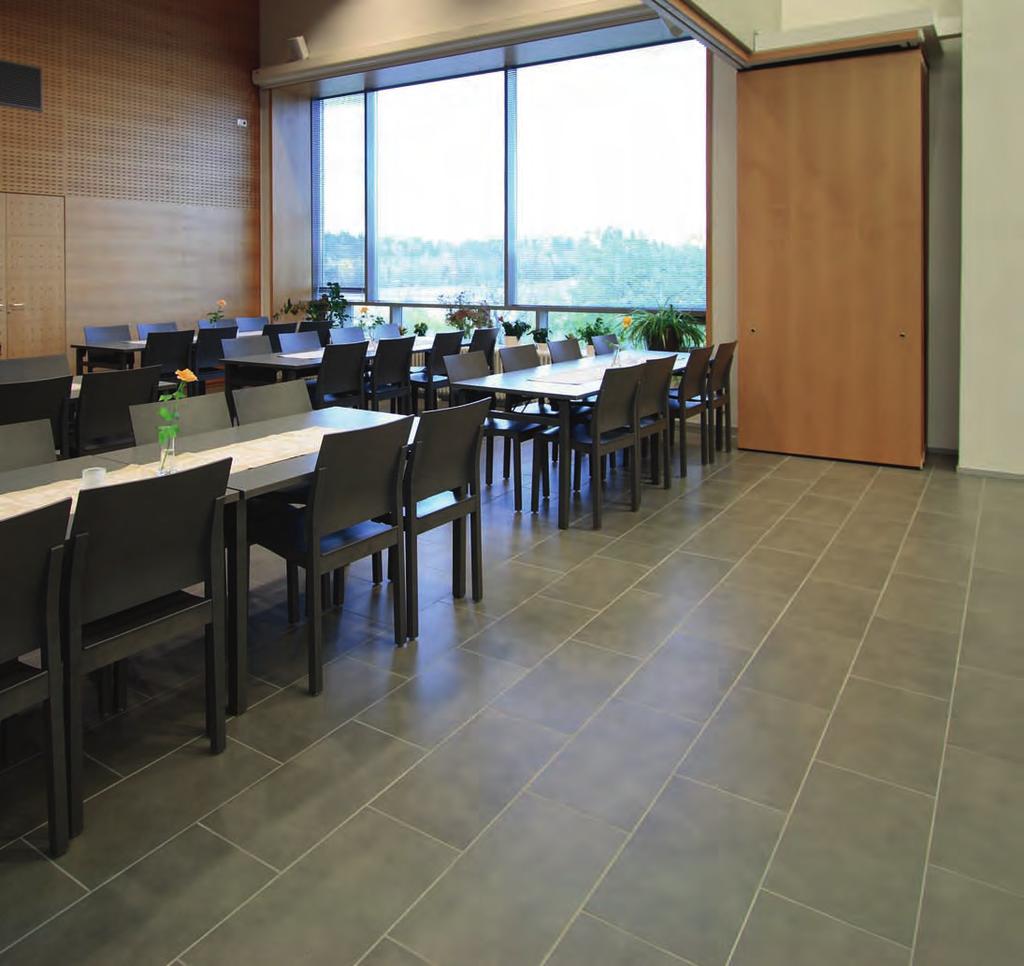

35 Aukeaman kohde: Pitäjänmäen kappeli, Helsinki

36

37 VÄRIT JA KOOT EIFFELGRES atmosphere 11 mm 200 vuoden tuotetakuu Valmistettu SFS-EN 1441 Ryhmä B1a UGL mukaan. 8 Huom! Eiffelgres-laatat ovat lasittamattomia ja rektifioituja III:n sukupolven sisäja ulkotilojen porcellanatolaattoja. Tuotteiden esikuvina toimivat luonnonkivet. Jokainen laatta on yksilöllisesti erilainen ja kovempi kuin graniitti. ATMOSPHERE ARCTIC ATMOSPHERE EARTH Kaikki laattakoot ovat modulimittaisia. Koot sisältävät 2 mm:n saumavälin. ATMOSPHERE ASH ATMOSPHERE GROUND ATMOSPHERE SPACE

38 EIFFELGRES atmosphere ARCTIC EARTH ASH GROUND SPACE ARCTIC EARTH ASH GROUND SPACE x 900 mm Step B + R 300 x 600 mm 900 x 300 mm Step B + R 300 x 900 mm 900 x 150 mm Gradone 300 x 600 x 30 mm 600 x 600 mm Gradone Angolare 300 x 600 x 30 mm 600 x 300 mm Battiscopa 90 x 300 mm 600 x 150 mm Battiscopa 90 x 600 mm 600 x 100 mm Quadrotta 150 x 600 mm 600 x 50 mm PINNAT: Mosaico 300 x 300 mm Naturale (mattapinta) Chiselled (harjattu) Patinato (patinoitu) Mattoncino 300 x 300 mm

39 VÄRIT JA KOOT EIFFELGRES autentika 11 mm 200 vuoden tuotetakuu Valmistettu SFS-EN 1441 Ryhmä B1a UGL mukaan. 8 Huom! Eiffelgres-laatat ovat lasittamattomia ja rektifioituja III:n sukupolven sisäja ulkotilojen porcellanatolaattoja. Tuotteiden esikuvina toimivat luonnonkivet. Jokainen laatta on yksilöllisesti erilainen ja kovempi kuin graniitti. AUTENTIKA SNOW AUTENTIKA SILVERGREY Kaikki laattakoot ovat modulimittaisia. Koot sisältävät 2 mm:n saumavälin. AUTENTIKA RUST AUTENTIKA GREENRAIS AUTENTIKA MOOR

40 EIFFELGRES autentika SNOW SILVERGREY RUST GREENRAIS MOOR SNOW SILVERGREY RUST GREENRAIS MOOR x 600 mm Gradone 300 x 600 x 30 mm 600 x 300 mm Gradone angolare 300 x 600 x 30 mm 600 x 150 mm Step B + R 300 x 600 mm 600 x 100 mm Battiscopa 90 x 300 mm 600 x 50 mm Battiscopa 90 x 600 mm Mosaico 300 x 300 mm Mattoncino 300 x 300 mm PINNAT: Naturale (mattapinta) Quadrotta Sfalsata 300 x 300 mm Chiselled (harjattu) Patinato (patinoitu) Rolling 150 x 600 mm

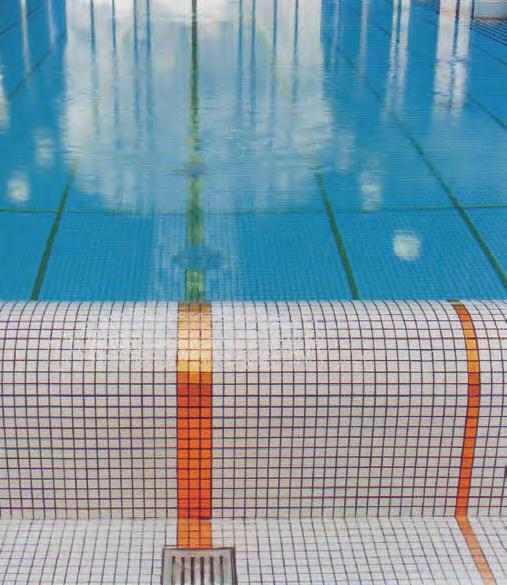

41 VÄRIT JA KOOT EIFFELGRES pietralavica 11 mm 200 vuoden tuotetakuu Valmistettu SFS-EN 1441 Ryhmä B1a UGL mukaan. 8 PIETRALAVICA STARWHITE PIETRALAVICA SAND PIETRALAVICA PEARLGREY PIETRALAVICA DARKGREY PIETRALAVICA CHOCOLATE PIETRALAVICA BROWN Huom! Eiffelgres-laatat ovat lasittamattomia ja rektifioituja III:n sukupolven sisäja ulkotilojen porcellanatolaattoja. Tuotteiden esikuvina toimivat luonnonkivet. Jokainen laatta on yksilöllisesti erilainen ja kovempi kuin graniitti. Kaikki laattakoot ovat modulimittaisia. Koot sisältävät 2 mm:n saumavälin. Kohde: Polaris Business Park, Espoo

42 EIFFELGRES pietralavica STARWWHITE SAND PEARLGREY DARKGREY CHOCOLATE BROWN STARWWHITE SAND PEARLGREY DARKGREY CHOCOLATE BROWN x 900 mm Gradone 300 x 600 x 30 mm 900 x 300 mm Step B + R 300 x 600 mm 900 x 150 mm Step B + R 900 x 300 mm 600 x 600 mm 300 x 600 mm Gradone angolare 300 x 600 x 30 mm 600 x 150 mm Battiscopa 90 x 300 mm 600 x 100 mm Battiscopa 90 x 600 mm 600 x 50 mm PINNAT: Quadrotta 150 x 600 mm Naturale (mattapinta) Patinato (patinoitu) Mosaico 300 x 300 mm Chiselled (harjattu)

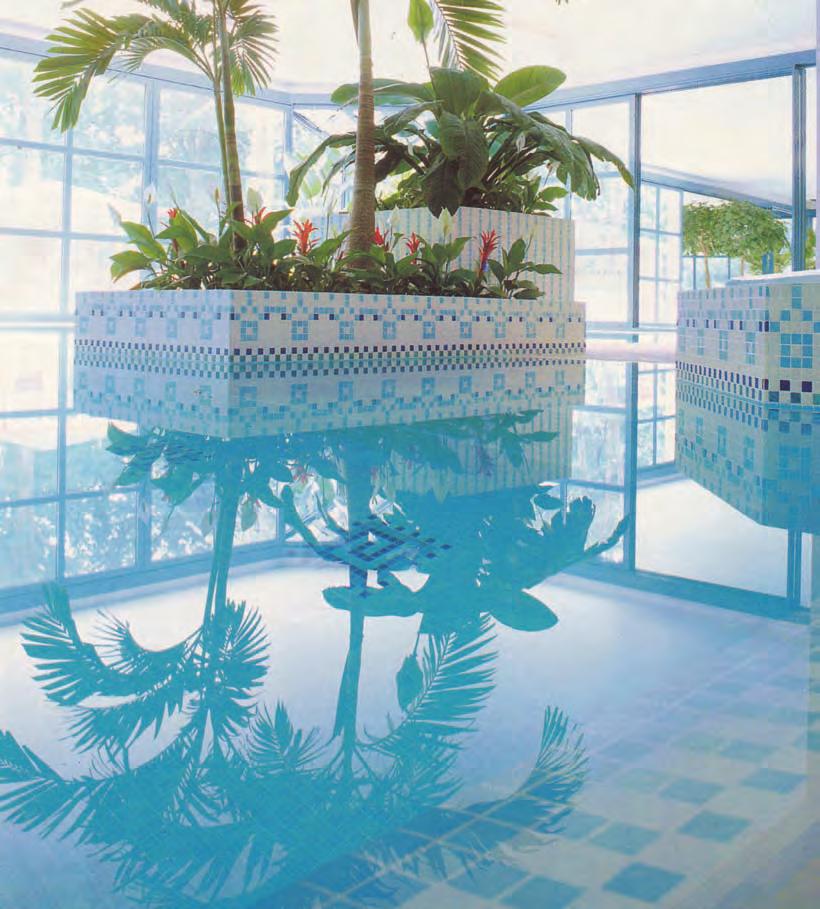

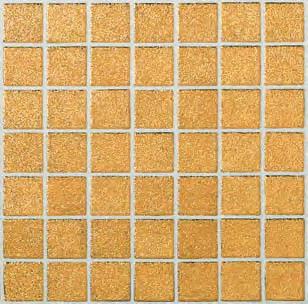

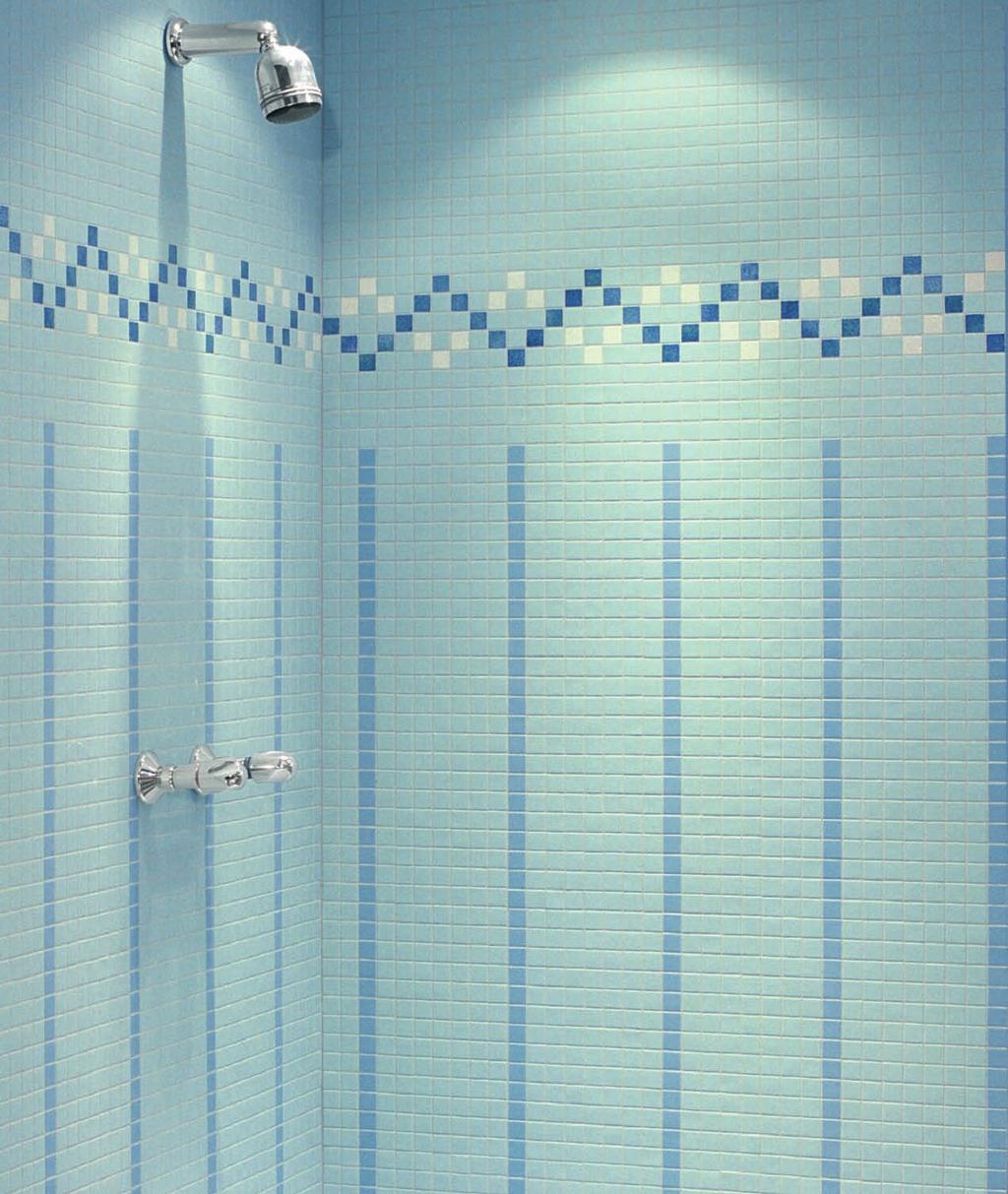

43 EMAUX DE BRIARE harmonies mazurka

44 43

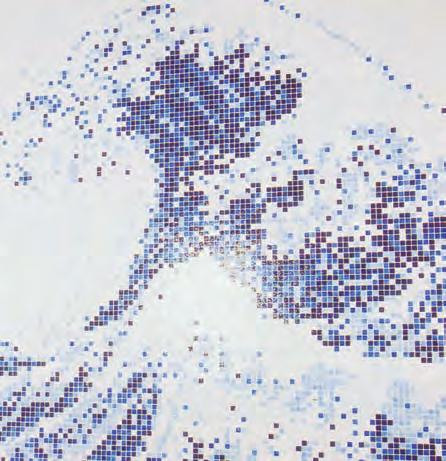

45 EMAUX DE BRIARE harmonies Kohde: Lappeenrannan Kylpylä

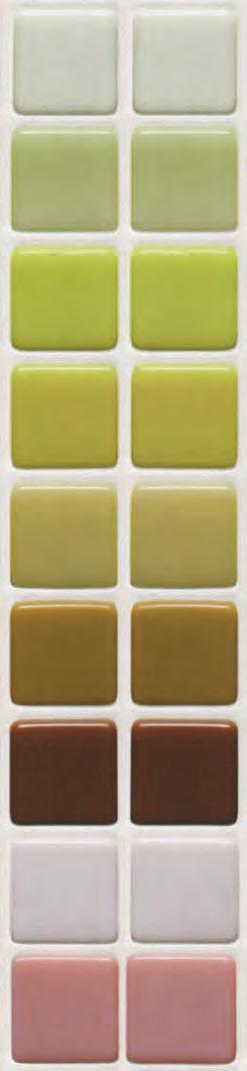

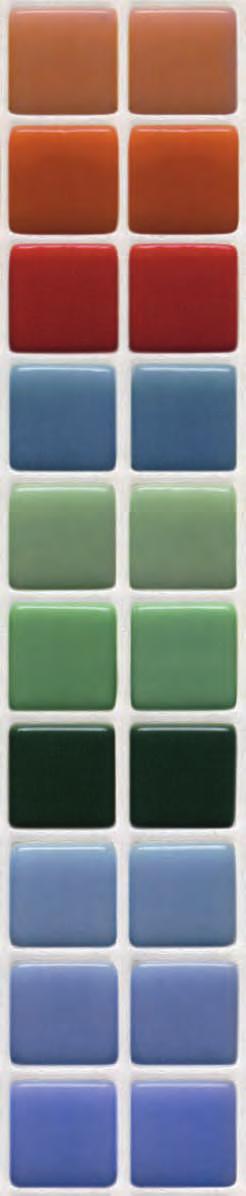

46 VÄRIT EMAUX DE BRIARE harmonies 45 **Cristaux (s) AG 61 *Muguet (IV) *Lotus (IV) *Gravier (IV) *Pierre (IV) *Petale (IV) AG 1 AG 3 AG 20 AG2 AG 19 Mouette (III) *Lavande (III) *Californie (IV) AG 4 AG 18 AG 17 Bahia (II) AG 73 Camel (IV) AG 13 Camelia (III) AG 71 Noisetier (II) Egee (III) *Bahamas (III) Clairiere (IV) Genet (IV) Zinnia (I) AG 72 AG 5 AG 75 AG 21 AG 10 AG 70 Schiste (I) *Aster (III) Fidji (II) *Ivraie (III) Pollen (IV) AG 36 AG 34 AG 74 AG 24 AG 22 Pivoine (s) AG 23 *Prunelle (s) *Danube (I) *Galapagos (III) Buis (III) Coriandre (III) Fuchia (I) AG 11 AG 33 AG 32 AG 31 AG 35 AG 37 **Fusain (s) Carabais (I) *Marguises (IV) Tuile (I) Quetsche (s) AG 64 AG 6 AG 25 AG 16 AG 30 Lasitetut posliinimosaiikkilaatat sisä- ja ulkoseiniin nailonverkolla Koko: 25 x 25 x 4 mm Sauman leveys: 1,6 mm s = laatta soveltuu vain seinäkäyttöön * Saatavana karhennettuna (B.C-karhennus, esim. uima-altaan pohjat). ** Mattapinta Sulkeissa pinnan kovuus PEI-arvolla. Emaux Oro -kultalaatta tehdastilaustuote (kuva edellisellä aukeamalla).

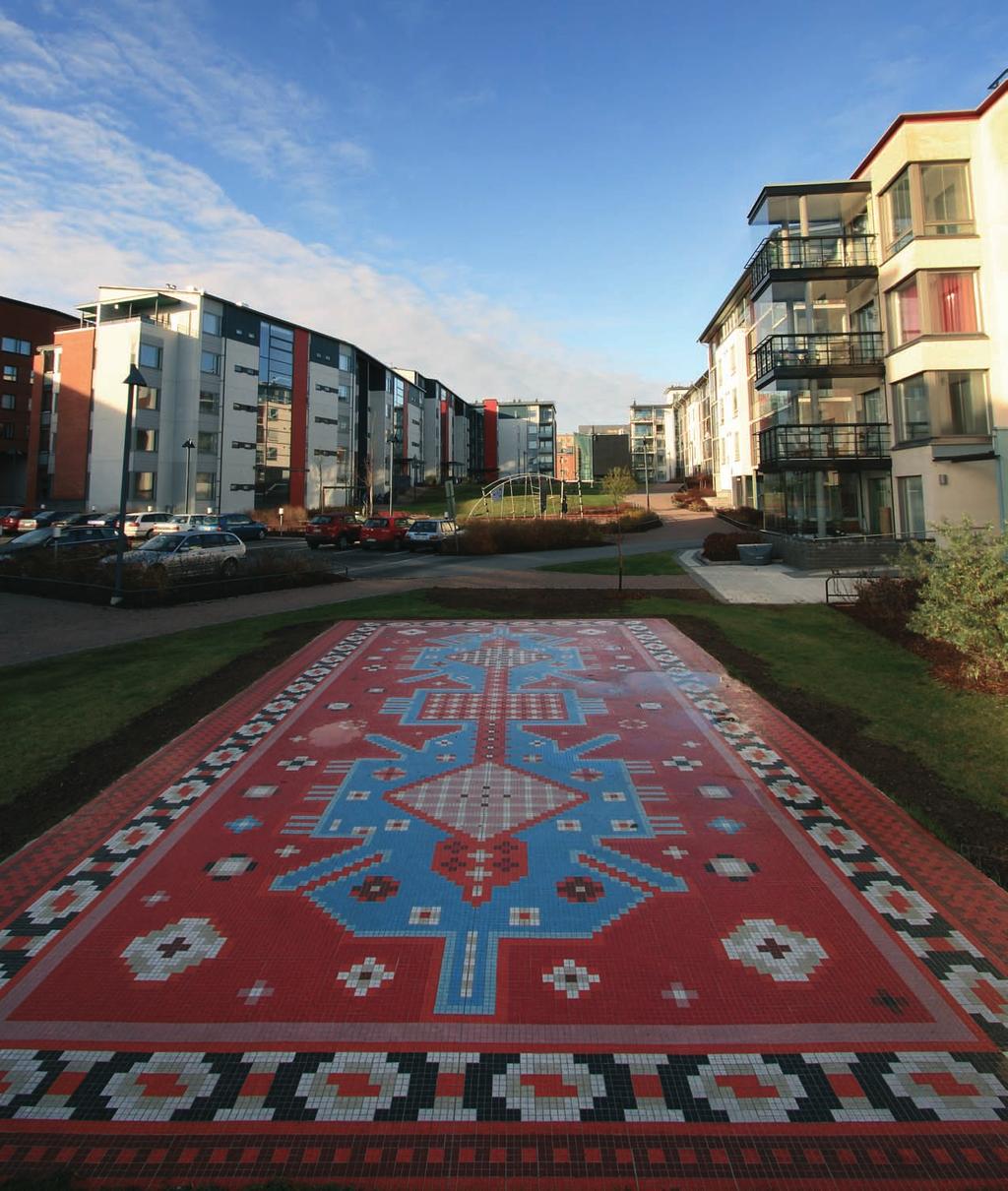

47 EMAUX DE BRIARE mazurka Vuoden Ympäristötaidekohde 2007, Arabianranta, Helsinki. Design Elina Aalto.

48 VÄRIT EMAUX DE BRIARE mazurka 47 Lasitettamattomat posliinimosaiikkilaatat nailonverkolla Koko: 25 x 25 x 4 mm (345,8 x 345,8 mm/arkki) Sauman leveys: 1,6 mm

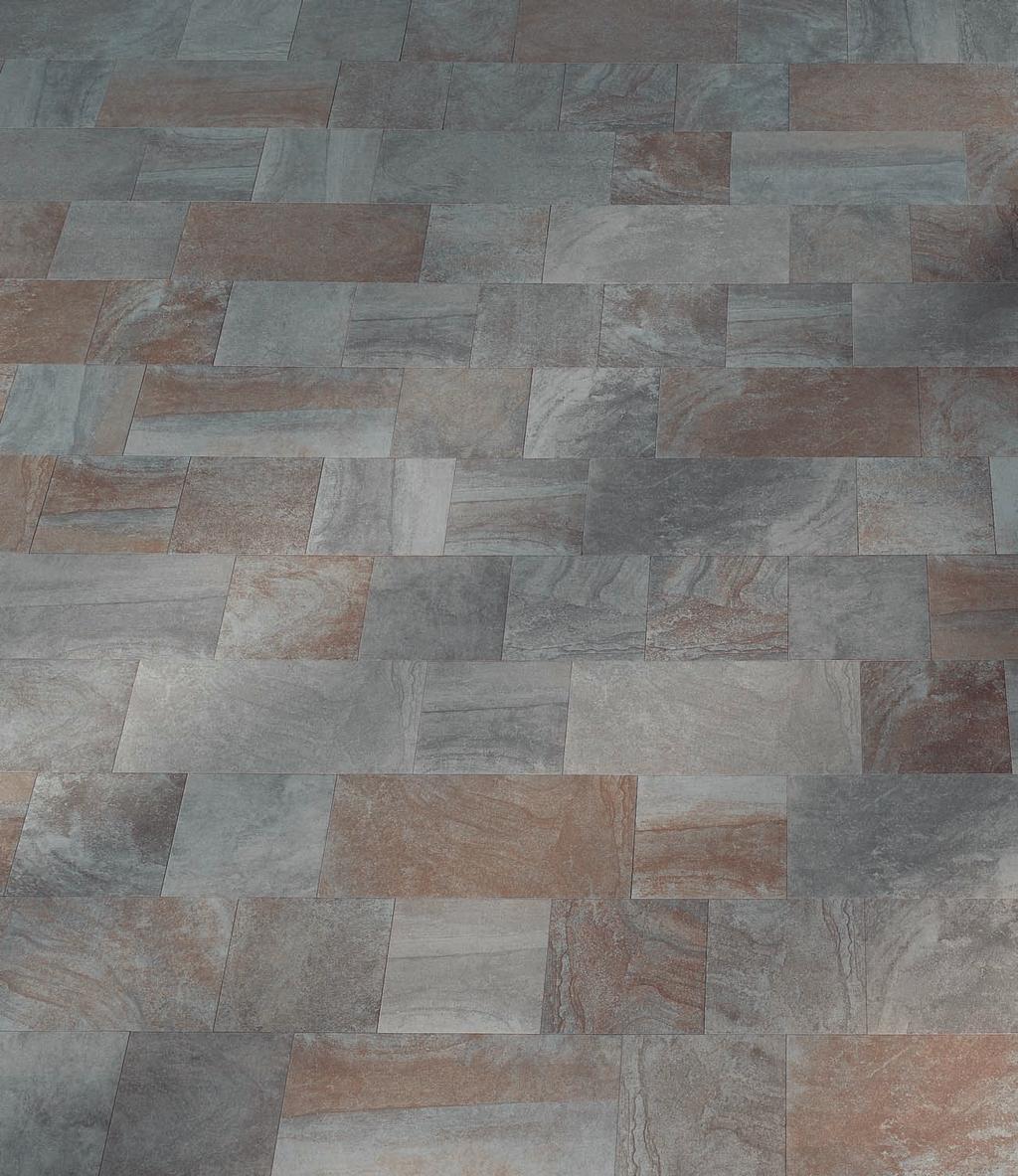

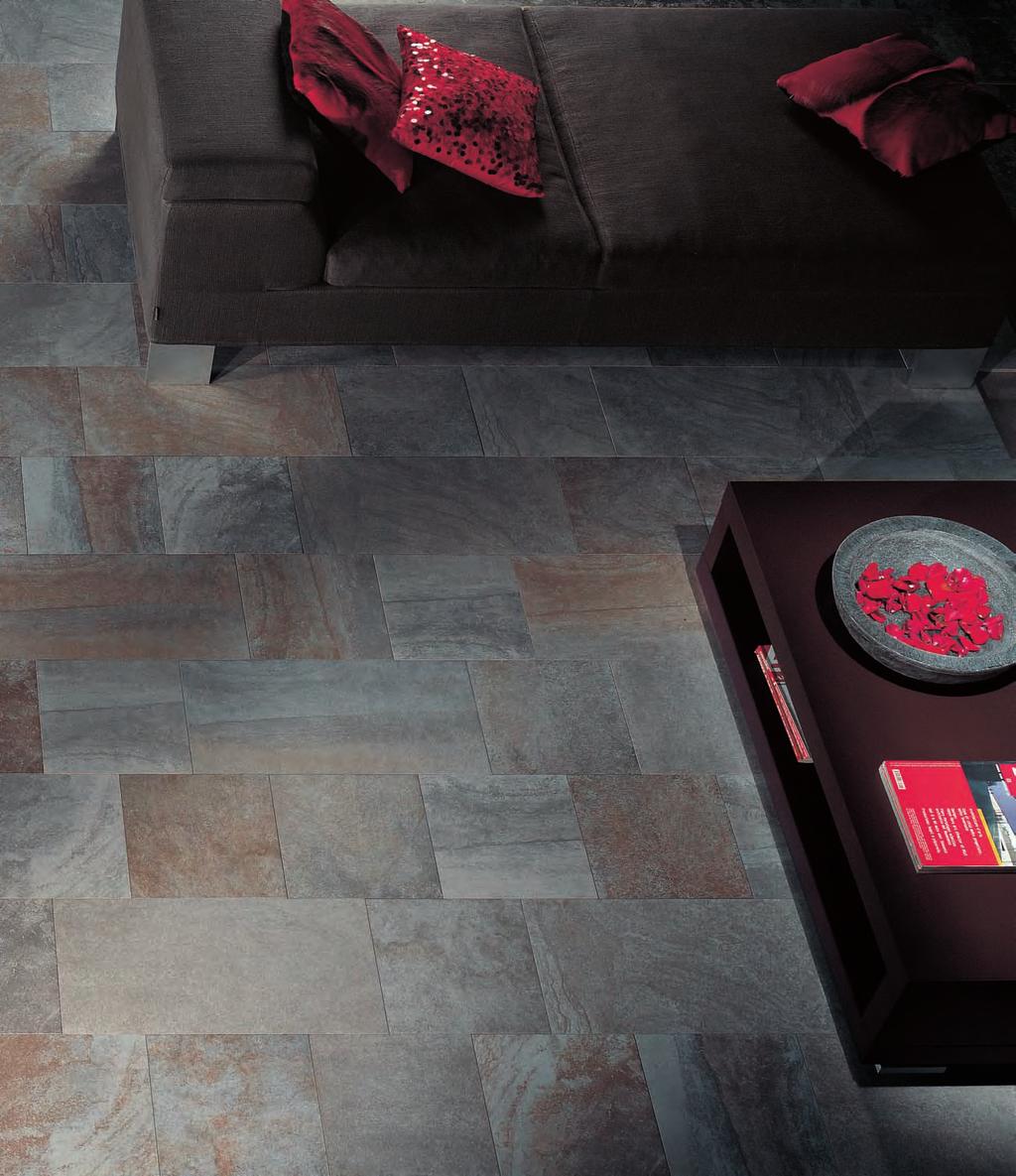

49 EMILCERAMICA prairie stone

50 49

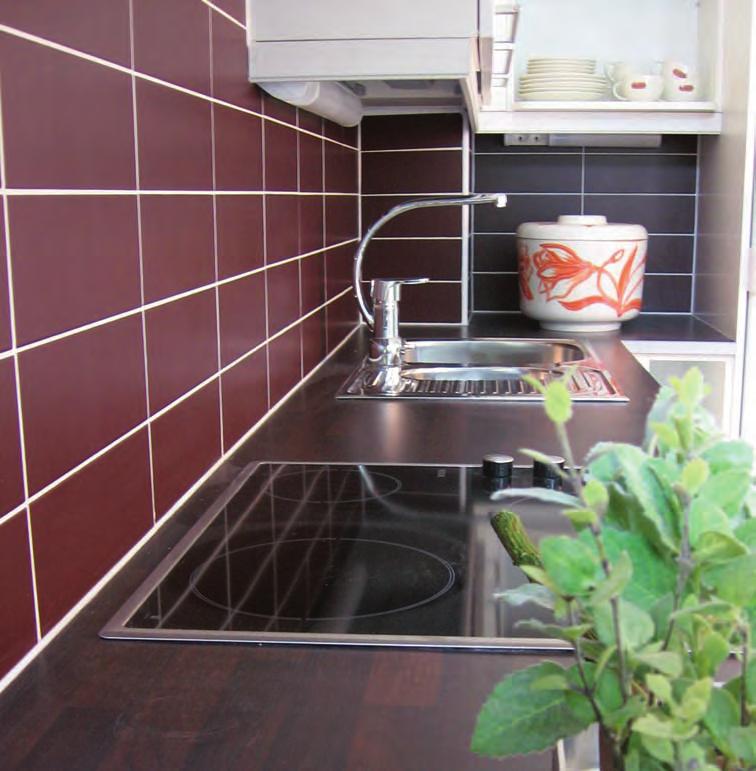

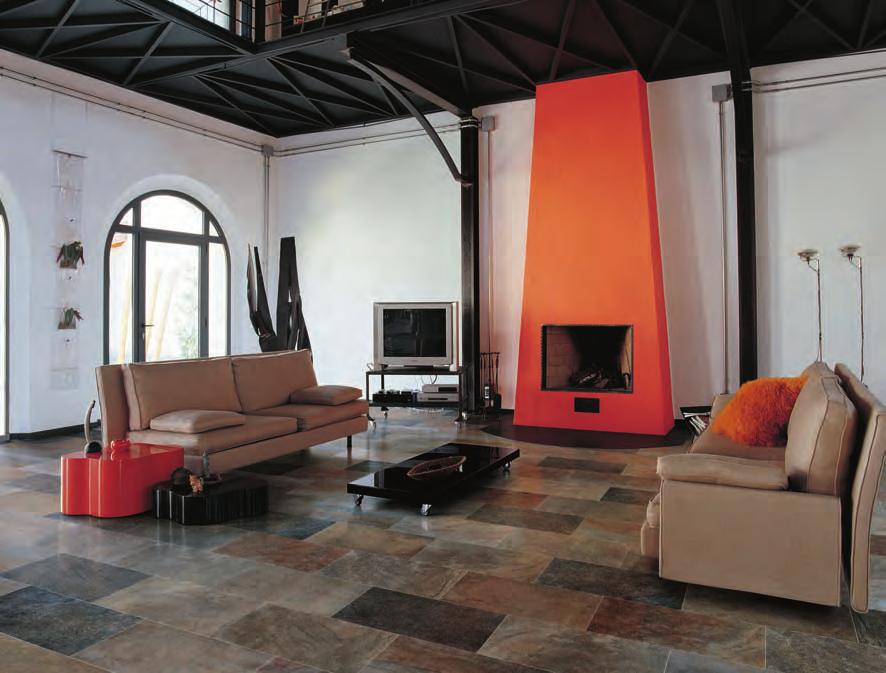

51 VÄRIT EMILCERAMICA prairie stone IV PEI V4 GRIGIO JUNGLA VERDE FORESTA

52 EMILCERAMICA prairie stone GRIGIO JUNGLA VERDE FORESTA x 600 mm Mattoncino 300 x 300 mm Mosaiikki 300 x 300 mm Gradone Angolare 315 x 315 x 105 mm Gradone 300 x 300 mm Gradone 300 x 315 x 105 mm Elemento a L 150 x 300x38 x 105 mm Cove Base 160 x 300 mm Battiscopa 95 x 300 mm Angolo Cove Base Interno Angolo Cove Base Estermo Naturale (mattapinta)

53 ES DUNE mahon

54 VÄRIT JA KOOT ES DUNE mahon 53 ALABASTER BLANCO BLANCO MATE GRAFITO GRIS CLARO GRIS CLARO MATE DECO 100 x 300 mm Kaikki värit Tähän sopivat mm. Voguen 50 x 50 mm laatat tai kaikki Kaakelikeskuksen 50 x 50 mm lasilaatat. Ota yhteyttä ja kysy! MAHON 100 x 300 mm Kaikki värit MOSAICO 100 x 300 mm Kaikki värit

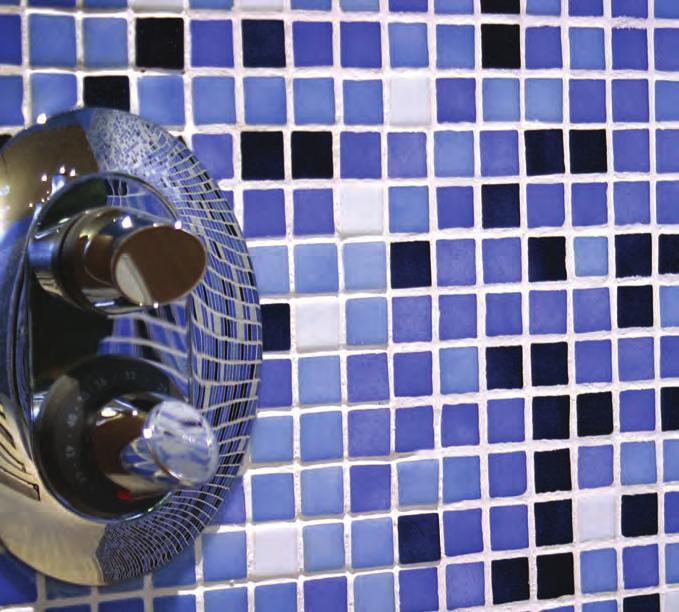

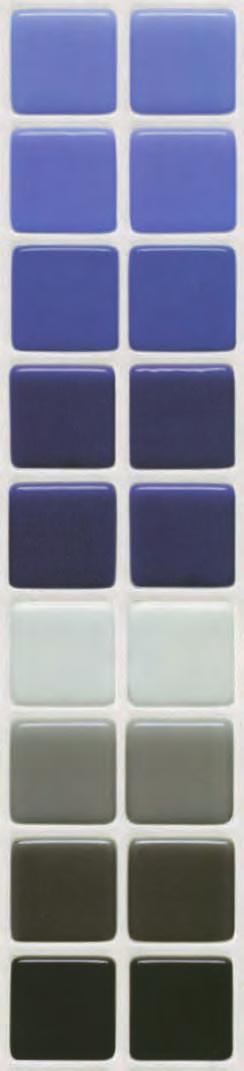

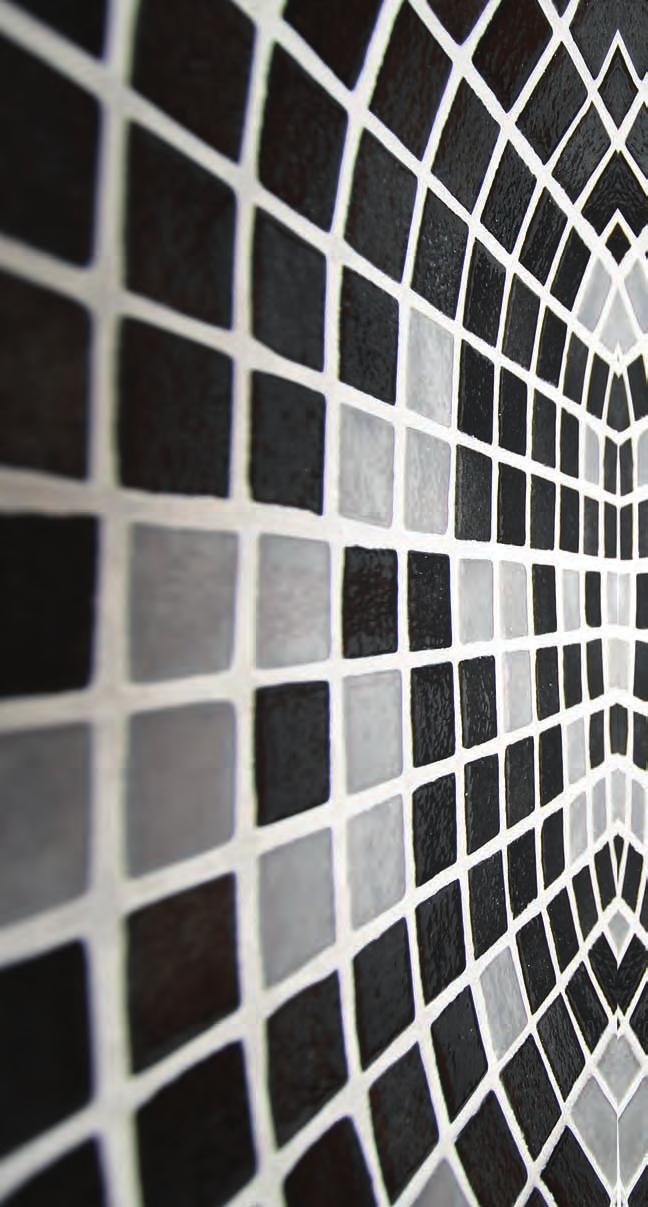

55 EZARRI lisa niebla mix fade out

56 55

57 EZARRI lisa

58 VÄRIT JA KOOT EZARRI lisa PEI III R10 V A 25 x 25 mm* 36 x 36 mm* 2558-B 25 x 25 mm* 36 x 36 mm 2542-B 25 x 25 mm* 36 x 36 mm 2546-A 25 x 25 mm* 36 x 36 mm 2538-D 25 x 25 mm* 36 x 36 mm 2536-C 25 x 25 mm* 36 x 36 mm* 2554-C 25 x 25 mm* 36 x 36 mm 2537-E 25 x 25 mm* 36 x 36 mm 2557-D 25 x 25 mm* 36 x 36 mm 2539-B 25 x 25 mm* 36 x 36 mm 2547-A 25 x 25 mm* 36 x 36 mm 2556-C 25 x 25 mm* 36 x 36 mm 2533-A 25 x 25 mm* 36 x 36 mm* 2549-A 25 x 25 mm* 36 x 36 mm 2543-D 25 x 25 mm* 36 x 36 mm* 2532-B 25 x 25 mm* 36 x 36 mm 2548-C 25 x 25 mm* 36 x 36 mm* 2545-A 25 x 25 mm* 36 x 36 mm* 2531-B 25 x 25 mm* 36 x 36 mm 2555-C 25 x 25 mm* 36 x 36 mm 2544-A 25 x 25 mm* 36 x 36 mm 2552-A 25 x 25 mm* 36 x 36 mm 2534-A 25 x 25 mm* 36 x 36 mm 2559-B 25 x 25 mm* 36 x 36 mm 2553-B 25 x 25 mm* 36 x 36 mm 2541-A 25 x 25 mm* 36 x 36 mm 2530-D 25 x 25 mm* 36 x 36 mm 2535-A 25 x 25 mm* 36 x 36 mm *) tehtaan varastotuote Muiden kuin varastotuotteiden minimitoimituserä 108 m 2.

59 EZARRI niebla

60 VÄRIT JA KOOT EZARRI niebla PEI III R10 V B 25 x 25 mm* 36 x 36 mm 50x 50 mm 2564-B 25 x 25 mm* 36 x 36 mm 50x 50 mm 2510-A 25 x 25 mm* 36 x 36 mm 50x 50 mm 2525-B 25 x 25 mm* 36 x 36 mm* 50x 50 mm* 2524-B 25 x 25 mm* 36 x 36 mm 50x 50 mm 2505-A 25 x 25 mm* 36 x 36 mm* 50x 50 mm* 2509-C 25 x 25 mm* 36 x 36 mm* 50x 50 mm 2529-B 25 x 25 mm* 36 x 36 mm* 50x 50 mm* 2512-C 25 x 25 mm* 36 x 36 mm 50x 50 mm 2506-C 25 x 25 mm* 36 x 36 mm* 50x 50 mm 2507-A 25 x 25 mm* 36 x 36 mm 50x 50 mm 2562-B 25 x 25 mm* 36 x 36 mm* 50x 50 mm 2597-C 25 x 25 mm* 36 x 36 mm* 50x 50 mm 2585-B 25 x 25 mm* 36 x 36 mm 50x 50 mm 2503-D 25 x 25 mm* 36 x 36 mm* 50x 50 mm* 2596-B 25 x 25 mm* 36 x 36 mm* 50x 50 mm 2586-B 25 x 25 mm* 36 x 36 mm 50x 50 mm 2522-B 25 x 25 mm* 36 x 36 mm* 50x 50 mm* 2511-A 25 x 25 mm* 36 x 36 mm* 50x 50 mm 2502-A 25 x 25 mm* 36 x 36 mm* 50x 50 mm* 2560-A 25 x 25 mm* 36 x 36 mm* 50x 50 mm 2513-A 25 x 25 mm* 36 x 36 mm* 50x 50 mm 2521-B 25 x 25 mm* 36 x 36 mm* 50x 50 mm* 2516-B 25 x 25 mm* 36 x 36 mm 50x 50 mm 2504-A 25 x 25 mm* 36 x 36 mm* 50x 50 mm 2508-A 25 x 25 mm* 36 x 36 mm* 50x 50 mm* 2501-B 25 x 25 mm* 36 x 36 mm* 50x 50 mm 2523-B 25 x 25 mm* 36 x 36 mm 50x 50 mm* *) tehtaan varastotuote Muiden kuin varastotuotteiden minimitoimituserä 108 m 2.

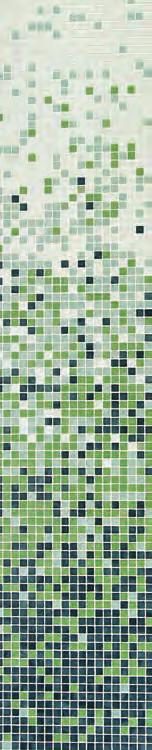

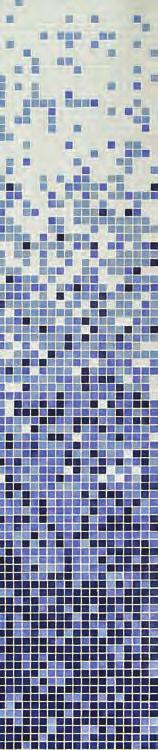

61 VÄRIT JA KOOT EZARRI mix PEI III R10 V B 25 x 25 mm* 36 x 36 mm* 2518-B 25 x 25 mm* 36 x 36 mm* 2514-B 25 x 25 mm* 36 x 36 mm* D 25 x 25 mm* 2578-B 25 x 25 mm* 36 x 36 mm 2577-C 25 x 25 mm* 36 x 36 mm C 25 x 25 mm* B 25 x 25 mm* C 25 x 25 mm* B 25 x 25 mm* C 25 x 25 mm* D 25 x 25 mm* EZARRI mix

62 D 25 x 25 mm* E 25 x 25 mm* D 25 x 25 mm* D 25 x 25 mm* E 25 x 25 mm* D 25 x 25 mm* D 25 x 25 mm* D 25 x 25 mm* C 25 x 25 mm* *) tehtaan varastotuote Muiden kuin varastotuotteiden minimitoimituserä 108 m 2.

63 EZARRI fade out

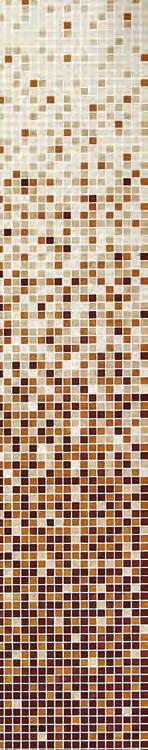

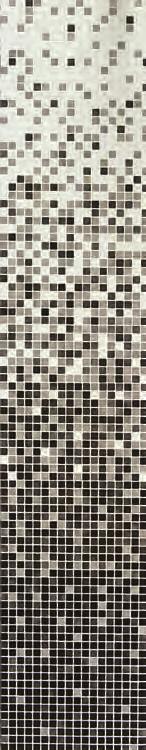

64 VÄRIT JA KOOT EZARRI fade out PEI III R10 V mm Alue 1 Alue 2 Alue 3 Alue mm Alue 5 Alue 6 Alue 7 Alue 8 Ezarri Liukuvärit Ezarri-tehtaan liukuvärisiä mosaiikkiarkkeja on saatavilla mustan, vihreän, sinisen, oranssin ja ruskean sävyissä. Jokainen 2,48 x 0,5 metrin liukuvärimosaiikki koostuu kahdeksasta alueesta, joissa on eri määrä tummia ja vaaleita värejä. Jokaisen alueen mosaiikkiarkkeja voidaan käyttää myös erikseen suuremmilla pinnoilla.

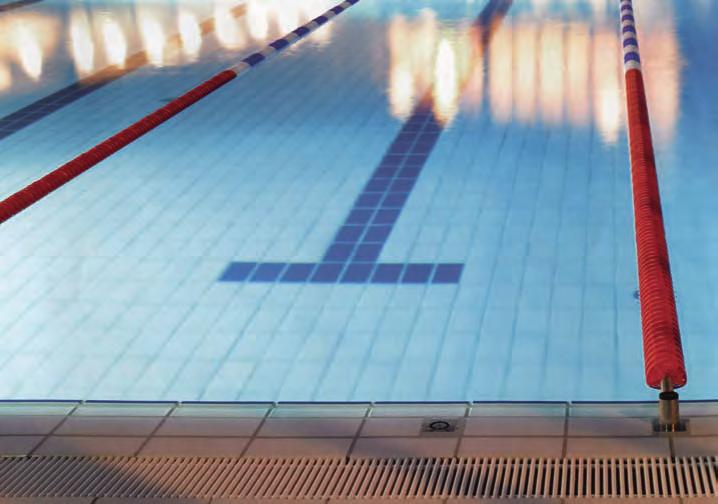

65 MODERNIT UIMA-ALTAAN REUNAT GAIL Systemaattinen suunnittelu, innovatiivinen muotoilu Altaan reunaratkaisun valintaan vaikuttavat veden korkeus sekä visuaaliset ja käytännölliset asiat. Kaakelikeskus vastaa kaikkiin uima-altaisiin liittyviin vaatimuksiin laajalla laattojen väriskaalalla ja toimivilla reunaratkaisuilla. Alla on esitelty neljä yleisimmin uima-altaissa käytettyä reunajärjestelmää. Lisätietoa uima-allastuotteistamme saat Kaakelikeskuksen projektiosastolta. Lähetämme mielellämme uima-allaslaattavalmistajamme koko katalogin helpottamaan työtänne. Kuvaston voitte tilata osoitteesta Antislip extruded tile, size 1100 Expansion joint Parallel grille, No 0937 Extruded tile, long side finished, size 1102 Waterbar 240 mm Slip layer Grooved tile (with shank), size 9039 Caulking to intercept capillaries Cove, size 4100 Angle tile (with shank), size 9039 Extruded tile, glazed, size 1100 Grooved tile with hand grip, size 5730 Safety lines Extruded tile, glazed. Size 1100 FINNISH-reunaratkaisu Finnish-reunaratkaisussa on kävelytasolle ulottuva vedenpinta, kuin uimarannalla. Tässä allasratkaisussa käytetään siihen soveltuvia kulmapaloja sekä turvallisuuden takaamiseksi hyvin karkeita reunalaattoja. Tämän reunaratkaisun hyviä puolia ovat esteettisesti kaunis lopputulos, hyvä näkyvyys uimavalvojille ja altaan käyttäjille sekä vähäiset kloorin höyryongelmat. Lisäksi poistoaukon siivous on helppoa kävelytasolta käsin. Antislip extruded tile, size 1100 Expansion joint Parallel grille, No 0937 Waterbar 240 mm Caulking to intercept capillaries, e.g. epoxy resin mortar Half-section stoneware channel, dia. 200 mm, size 0983 Angle tile (with shank), size 9039 Edging tile, Size 5450 Extruded tile, glazed. Size 1100 ZURICH-reunaratkaisu Zurich-kanavassa käytetään edellisen ratkaisun lisäksi ulkonevia reunalaattoja. Tällä tavalla myös veden pinta nousee hieman kävelytason yläpuolelle. Ylimenevä vesi ei pääse takaisin altaaseen, vaan valuu poistokanavaan. Zurichreunaratkaisussa on myös hyvä näkyvyys altaan yli ja kloorin epämiellyttävät höyryt vältetään. Allas on käytettävissä aivan reunaan saakka. Altaan käyttäjän on myös helppo saada ote reunasta. Reunaote lisää turvallisuutta. GAIL combi color

66 65 Antislip extruded tile, size 1100 Moisture seal Expansion joint Heating screed Heating pipe Thermal insulation WIESBADEN korkeareunainen reunaratkaisu Weisbaden-reunaratkaisussa poistokanava on aivan reunan läheisyydessä. Zurich-reunaratkaisuun verrattuna altaan poistokanava on aivan kiinni reunassa. Parallel grille, No 0937 Waterbar 240 mm Slip layer Caulking to intercept capillaries, e.g. epoxy resin mortar Extruded tile, glazed. Size 1100 Antislip extruded tile, size 1100 Edging tile, size 5400 Extruded tile, glazed, size 1100 Expansion joint Waterbar 240 mm Scum channel, size 5100 Extruded tile, glazed. Size 1100 WIESBADEN matalareunainen reunaratkaisu Matalareunaisessa reunaratkaisussa altaan poistokanava on rakennettu altaan seinämään, jolloin altaan reuna jää kävelytilaksi. Allasratkaisun hyviä puolia ovat mm. aaltojen rikkoutuminen seiniin, altaan käyttäjien on helppo saada ote reunasta, selkeästi nähtävä reuna sekä hyvät kiinnitysmahdollisuudet kilpailunaruille ja muille uintivälineille.

67 VÄRIT GAIL combi color 3400 kiiltävä PEI I 3117 matta 5302 kiiltävä 3740 matta PEI II PEI III PEI I 3731 matta PEI I 3102 matta IV PEI 5221 kiiltävä PEI I 3700 matta PEI III 3100 matta PEI III 5210 kiiltävä PEI II 3701 matta PEI III 2114 matta IV PEI 5104 kiiltävä PEI II 3739 matta PEI II 2115 matta IV PEI 5131 kiiltävä PEI II 3730 matta PEI III 2180 matta IV PEI 3112 matta PEI III 3738 matta PEI III 2113 matta IV PEI 3735 matta IV PEI 2902 matta IV PEI 3315 kiiltävä PEI II 2290 matta IV PEI 3401 matta PEI II 2220 kiiltävä PEI III 3407 matta PEI I 3402 kiiltävä PEI I 3304 kiiltävä PEI I

68 V1 67 PEI-arvo väristä riippuen I IV 3815 matta PEI I 5636 kiiltävä PEI I 5522 matta PEI I 3804 matta PEI III 3605 matta PEI I 3513 matta PEI II 3823 matta PEI II 5623 kiiltävä PEI I 3501 matta PEI II 3801 matta PEI II 3621 matta PEI III 3507 matta PEI III 3111 matta PEI III 3619 matta PEI III 3514 matta PEI II 3119 matta PEI III 3613 matta PEI II 3519 kiiltävä PEI II 3825 matta PEI I 5515 kiiltävä PEI II 3512 matta PEI I 3505 matta PEI III 3500 kiiltävä PEI III 3627 matta PEI III 3518 matta PEI II 3521 matta PEI II

69 KOOT GAIL combi color saatavuus/väri 240 x 115 x 10 mm Saatavilla neljä eri reunalasitusvaihtoehtoa: 1. lyhyt reuna 2. pitkä reuna 3. vasen kulma 4. oikea kulma Saatavilla kaikissa väreissä. 240 x 115 x 10 mm reuna pyöristetty Saatavilla neljä eri reunapyöristysvaihtoehtoa: 1. pitkä sivu 2. lyhyt sivu 3. vasen kulma 4. oikea kulma x 52 x 10 mm Saatavilla neljä eri reunalasitusvaihtoehtoa: 1. lyhyt reuna 2. pitkä reuna 3. vasen kulma 4. oikea kulma Saatavilla kaikissa väreissä. 240 x 150 x 10 mm Saatavilla neljä eri reunalasitusvaihtoehtoa: 1. lyhyt reuna 2. pitkä reuna 3. vasen kulma 4. oikea kulma x 115 x 10 mm Saatavilla kaksi eri reunalasitusvaihtoehtoa: 1. reuna 2. kulma

70 UIMA-ALLASKOHTEIDEN LATTIALAATAT GAIL grip star soft 10 mm B Huom! Pyydä Gail-uima-allaslaattavalmistajan katalogi sähköpostitse osoitteesta Katalogin avulla suunnittelet yksityiskohtaisesti uima-allaskohteen laatoitukset Gail-tehtaan Grip Star Soft -lattialaatat Gail Combi Colour -laattojen yhteydessä lattialaattoina. Laatoissa on karhea pinta, joka estää liukastumisen. Laattakokoja on useita ja sarjaan kuuluu myös monenlaisia kulma- ja porraskappaleita. Laattojen R-arvot (liukkaus) vaihtelevat välillä R10 R13.

71 IMPRONTA era

72 71

73 VÄRIT JA MALLIT IMPRONTA era ARKÉ OLOS EOS PINNAT: Naturale (mattapinta) 10,0 mm R9 Levigato (kiiltävä) 9,0 mm Bocciardato (karkea) 10,0 mm R11 TRIAS MESOS FASCIA H 100 x 600 mm MOSAICO A (Naturale) 300 x 300 mm MOSAICO B (Levigato) 300 x 300 mm Bocciardato (karkea) GEO DECORO 300 x 600 mm 4 erilaista laattaa / erä MOSAICO C 300 x 300 mm MOSAICO D 300 x 300 mm

74 IMPRONTA era ARKÉ OLOS EOS TRIAS MESOS X 600 mm 300 X 600 mm 450 X 450 mm Geo Decoro 300 x 600 mm 4x Mosaico A 300 x 300 mm Mosaico B 300 x 300 mm Mosaico C 300 x 300 mm Mosaico D 300 x 300 mm Fascia H 100 x 600 mm Skirting, rectified 85 x 450 mm Step treat, rectified, 450 x 450 mm Step treat with full skirting, 450 x 325 x 45 mm V-Cap, 165 x 450 x 45 mm Bocciardato rektifioitu Corner step with full skirting 325 x 325 x 45 mm

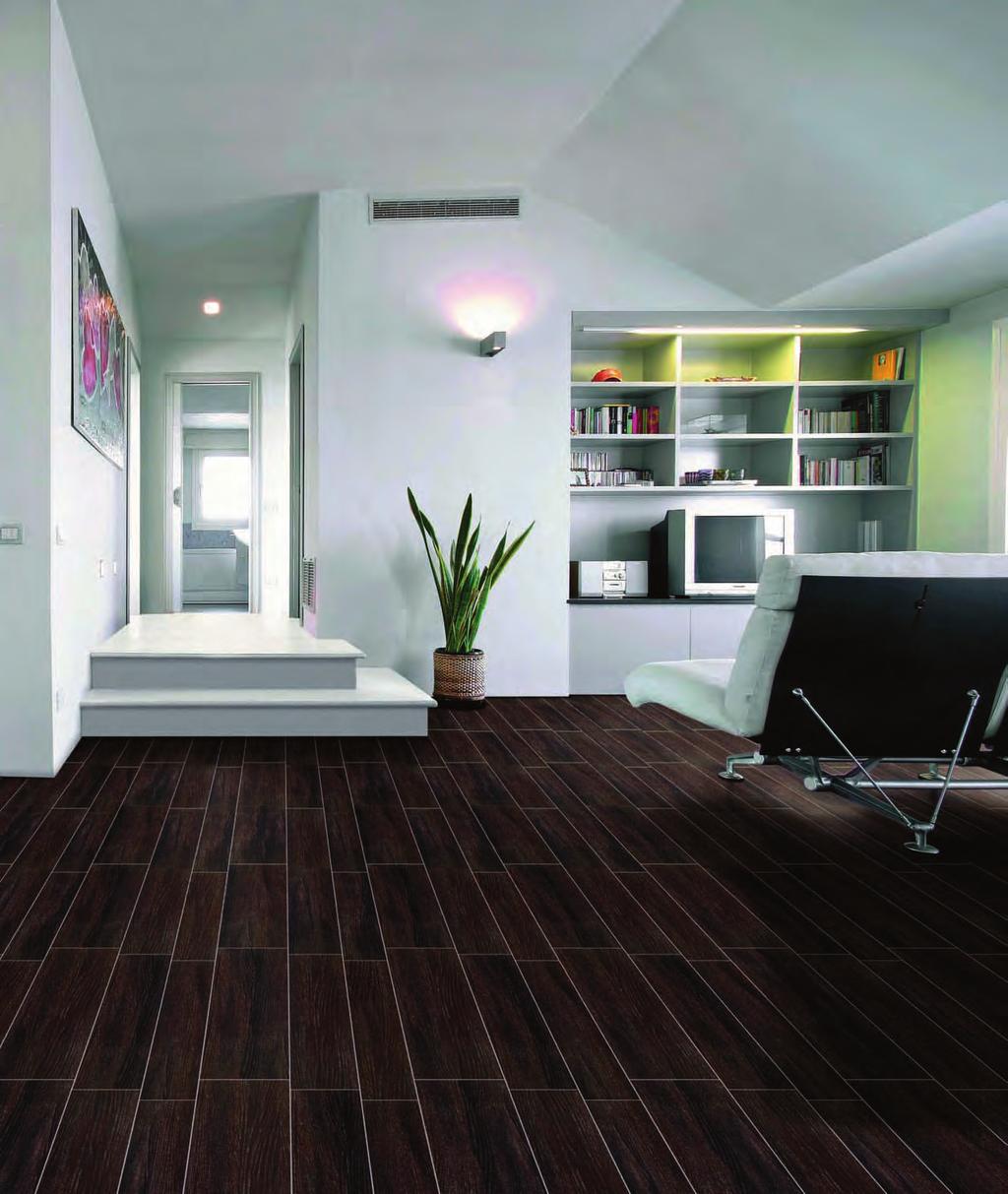

75 IMPRONTA esko

76 75

77 VÄRIT IMPRONTA esko V3 IV PEI IV PEI SALIX 140 x 410 mm SALIX MOSAICO 410 x 410 mm ALNUS 140 x 410 mm ALNUS MOSAICO 410 x 410 mm IV PEI PEI III QUERCUS 140 x 410 mm QUERCUS MOSAICO 410 x 410 mm JUGLANS 140 x 410 mm JUGLANS MOSAICO 410 x 410 mm

78 IMPRONTA esko SALIX ALNUS QUERCUS JUGLANS x 410 x 10 mm 100 x 410 x 10 mm 140 x 410 x 10 mm 410 x 410 x 10 mm 100 x 100 x 10 mm PINNAT: Lappato (puolikiiltävä) Huom. Osa Impronta Esko -sarjan laatoista on saatavana rektifioituina eli mittaan sahattuina. Kysy lisää projektiosastoltamme. 200 x 200 x 10 mm 120 x 900 x 12 mm 150 x 900 x 12 mm 200 x 900 x 12 mm 600 x 900 x 12 mm Mosaico 410 x 410 x 10 mm Fascia 100 x 900 x 12 mm Fascia 100 x 410 x 10 mm Battiscopa 80 x 410 mm Torello Gradino 40 x 410 mm Torello Set Angolo 40 x 425 mm

79 IMPRONTA gitana

80 79

81 VÄRIT IMPRONTA gitana 8 R10 V2 BIANCO GRIGIO ANTRACITE OCRA CARDINALE

82 IMPRONTA gitana BIANCO GRIGIO ANTRA- CITE OCRA CARDINALE x 600 x 11 mm 600 x 600 x 11 mm rektifioitu 300 x 300 x 9 mm 300 x 300 x 9 mm rektifioitu 150 x 300 x 9 mm rektifioitu 150 x 150 x 9 mm rektifioitu Step tread 300 x 300 x 9 mm rektifioitu Skirting 100 x 600 x 11 mm rektifioitu Skirting 100 x 300 x 9 mm rektifioitu PINNAT: Naturale (mattapinta) Huom. Osa Impronta Gitana -sarjan laatoista on saatavana rektifioituina eli mittaan sahattuina. Kysy lisää projektiosastoltamme. Lappato (puolikiiltävä)

83 IMPRONTA i marmi

84 83

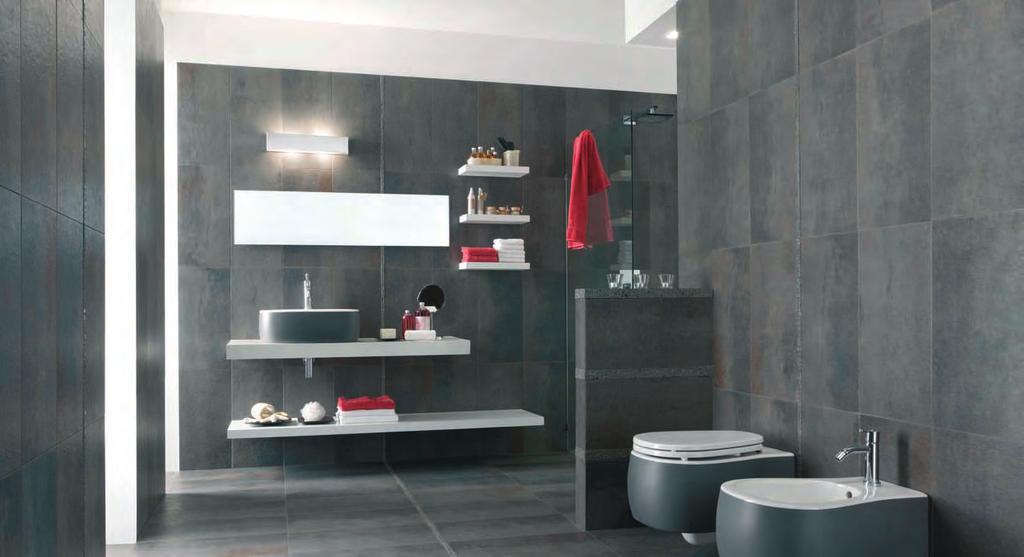

85 VÄRIT IMPRONTA i marmi Impronta I Marmi -laattasarjaan kuuluu yhteensopivia seinä- ja lattialaattoja. Seinälaatat ovat kiiltäväpintaisia ja lattialaatat mattapintaisia. BIANCONE COLD CREAM BIANCO CARRARA ROSA PORTOCALLO CREMA MARFIL STATUARIO PERLINO DESERT CREMA AZUL MACAUBAS STATUARIO ROSSO VERONA BIANCO PRESTIGE VERDE VENATO VERDE ALPI GIALLO PERSIANO DARK IMPERATOR BLUE SKY NERO MARQUINA

86 IMPRONTA i marmi Seinälaatat Lattialaatat R9 V x 560 mm 340 x 340 mm 80 x 340 mm Battiscopa 340 x 340 mm Gradino BIANCONE CREMA MARFIL DESERT CREAM GIALLO PERSIANO COLD CREAM ROSA PORTOCALLO PERLINO ROSSO VERONA PEI III IV PEI IV PEI IV PEI IV PEI IV PEI IV PEI PEI III BIANCO PRESTIGE DARK IMPERATOR BIANCO CARRARA STATUARIO AZUL MACAUBAS PEI III IV PEI IV PEI IV PEI VERDE VENATO BLUE SKY VERDE ALPI NERO MARQUINA PEI III PEI III PEI III PINNAT: Naturale (mattapinta) Levigato (kiiltävä)

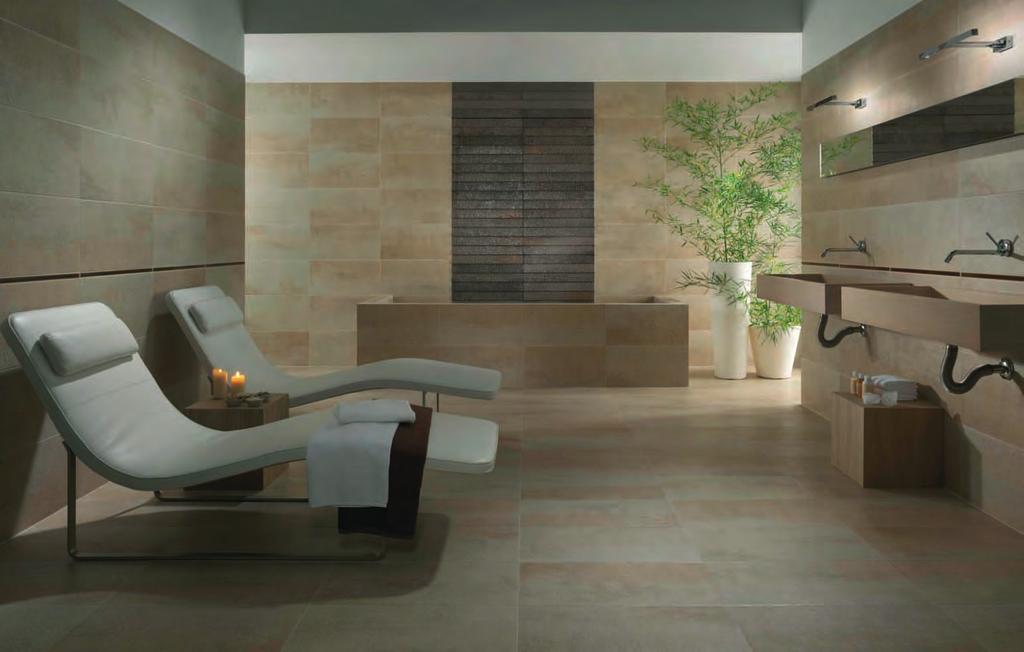

87 IMPRONTA pietra di vesale

88 VÄRIT IMPRONTA pietra di vesale 8 R10 V3 87 VESALE CHIARA VESALE QUARZO VESALE ROSSA VESALE FERRO VESALE NATURALE VESALE SCURA Hoito- ja huoltohelppouden takaamiseksi sarjan pinta on sinetöity.

89 ERIKOISLAATAT IMPRONTA pietra di vesale 8 R10 V3 VESALE CHIARA RITMO DECORO 300 x 600 mm VESALE QUARZO RITMO DECORO 300 x 600 mm VESALE ROSSA RITMO DECORO 300 x 600 mm VESALE NATURALE RITMO DECORO 300 x 600 mm VESALE FERRO RITMO DECORO 300 x 600 mm VESALE SCURA RITMO DECORO 300 x 600 mm VESALE CHIARA/QUARZO STRATO MOSAICO 300 x 600 mm VESALE NATURALE/SCURA STRATO MOSAICO 300 x 600 mm VESALE ROSSA STRATO MOSAICO 300 x 600 mm VESALE FERRO STRATO MOSAICO 300 x 600 mm

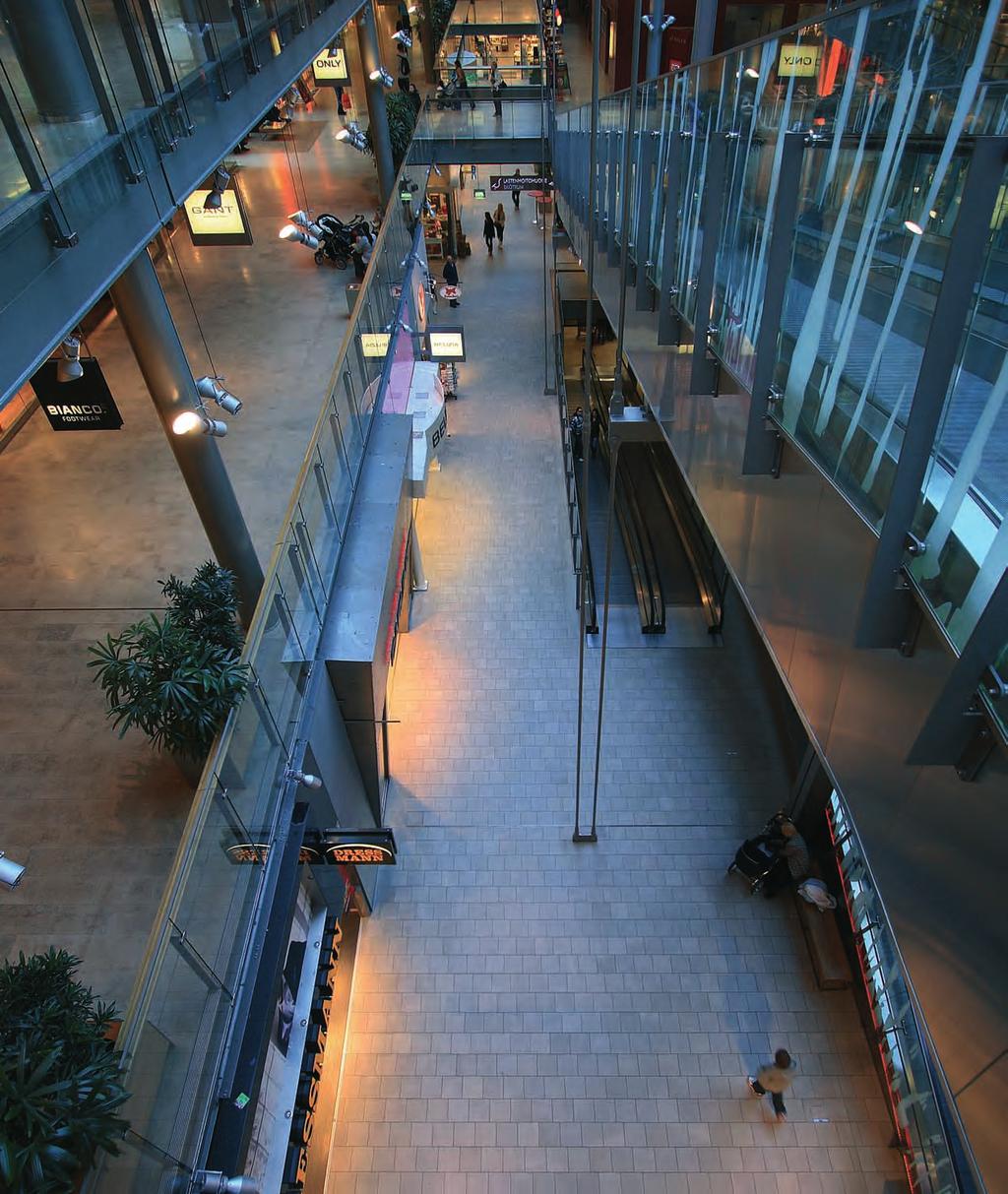

90 IMPRONTA pietra di vesale CHIARA QUARZO ROSSA FERRO NATURALE SCURA x 600 x 10 mm rectified 300 x 600 x 10 mm rectified 300 x 600 x 10 mm 200 x 600 x 10 mm rectified 300 x 300 x 10 mm 100 x 100 x 10 mm rectified Skirting 100 x 300 mm Skirting 100 x 600 mm Step tread 300 x 300 mm V-Cap 165 x 600 x 45 mm rectified Torello set for corner step tread 55 x 315 mm Torello for step tread 55 x 300 mm PINNAT: Naturale (mattapinta) Lappato (puolikiiltävä)

91 IMPRONTA stone gallery

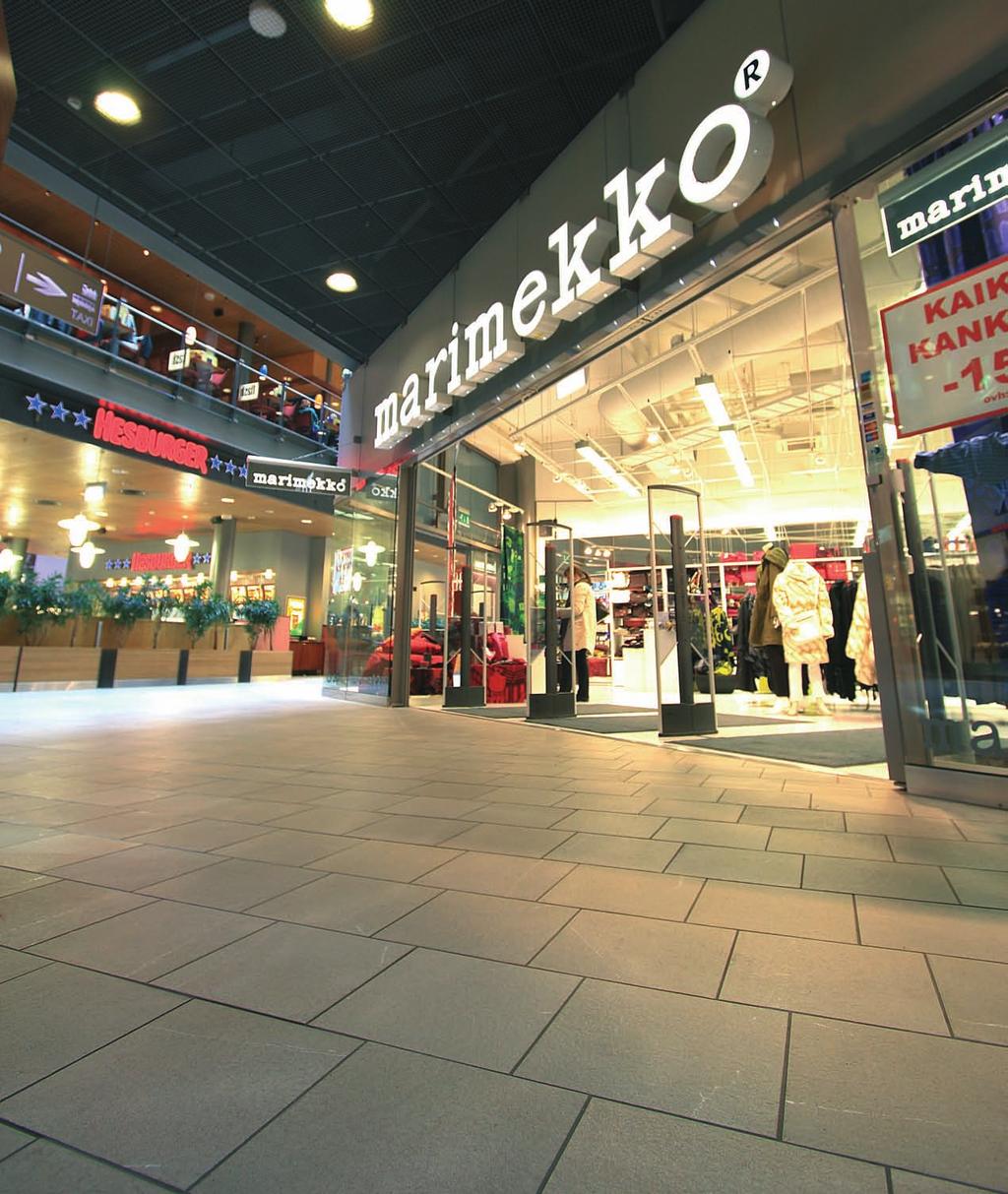

92 Aukeaman kohde: Kauppakeskus Sello, Espoo 91

93

94 VÄRIT IMPRONTA stone gallery R10 10 mm V3 93 INDIAN WHITE INDIAN GOLD PIETRA DI QUARZITE DONEGAL BROWN DONEGAL GREY PIETRA DI CARDOSO PIETRA DI LUSERNA KOTA GREY Huom. Osa Impronta Stone Gallery -sarjan laatoista on saatavana rektifioituina eli mittaan sahattuina. Kysy lisää projektiosastoltamme. INDIAN BLACK INDIAN GREY ERIKOISLAATTAMALLIT MOSAICO A 30 x 30 / 300 x 300 mm MOSAICO B 60 x 60 / 300 x 300 mm INDIAN MIX MOSAICO C 30 x 30 / 300 x 300 mm Naturale-pinta INDIAN MIX MOSAICO D 60 x 60 / 300 x 300 mm Naturale-pinta FASCIA DIAGONAL 150 x 300 mm TOZZETTO DIAGONAL 150 x 150 mm FASCIA URBAN 100 x 300 mm TOZZETTO URBAN 100 x 100 mm

95 IMPRONTA stone gallery INDIAN WHITE INDIAN GOLD PIETRA DI QUARZITE DONEGAL BROWN DONEGAL GREY PIETRA DI CARDOSO PIETRA DI LUSERNA KOTA GREY INDIAN BLACK INDIAN GREY 300 x 600 mm 450 x 450 mm 300 x 300 mm 150 x 300 mm 150 x 150 mm FASCIA DIAGONAL 150 x 300 mm TOZZETTO DIAGONAL FASCIA URBAN 100 x 300 mm TOZZETTO URBAN 100 x 100 mm PINNAT: Naturale (mattapinta) rektifioituna ja ei-rektifioituna 10,0 mm Levigato (kiiltävä) rektifioitu 10,0 mm Bocciardato (karkea) 10,0 mm

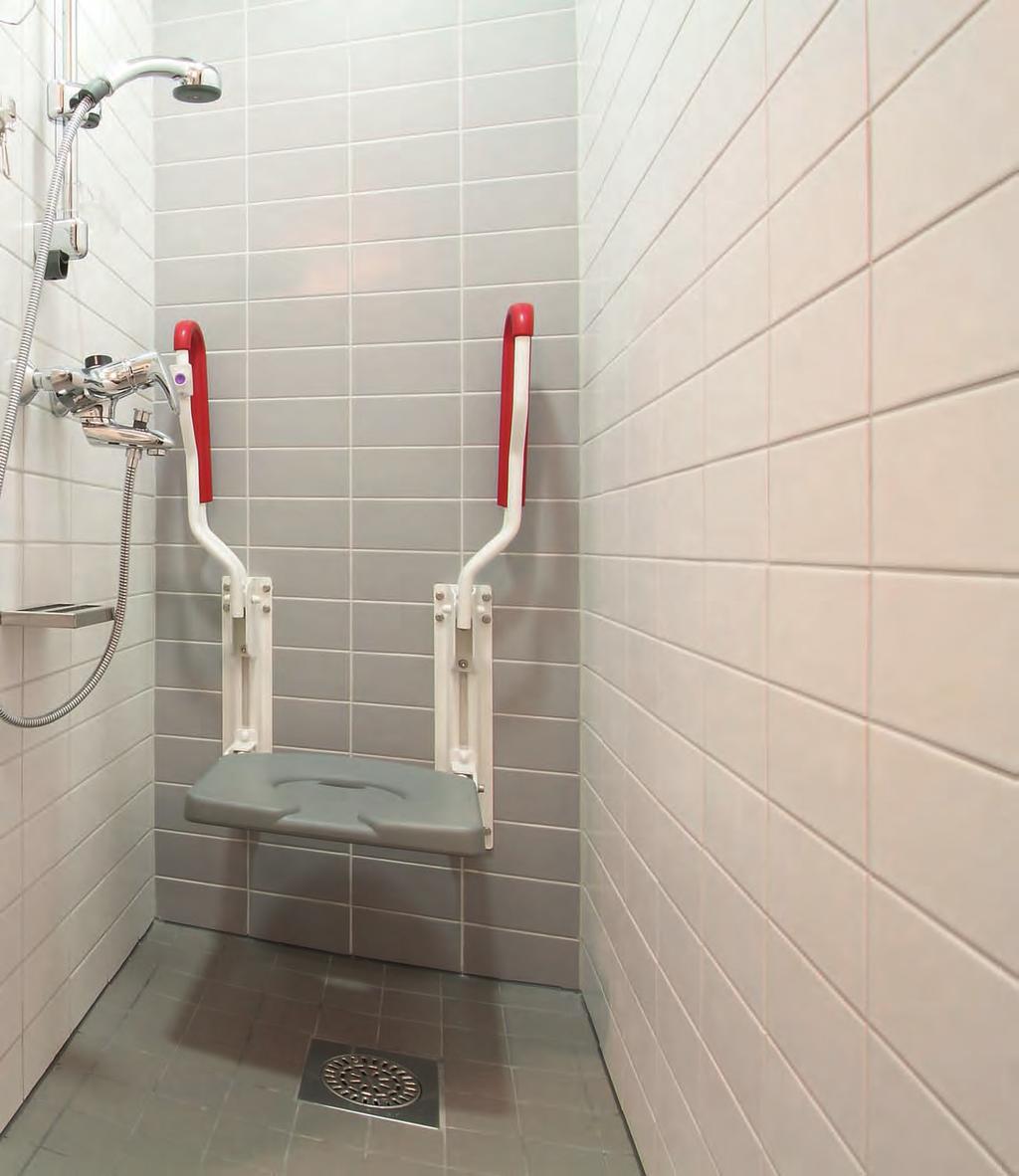

96 IMPRONTA stone gallery INDIAN WHITE INDIAN GOLD PIETRA DI QUARZITE DONEGAL BROWN DONEGAL GREY PIETRA DI CARDOSO PIETRA DI LUSERNA KOTA GREY INDIAN BLACK INDIAN GREY 95 MOSAICO A 30 x 30 / 300 x 300 mm MOSAICO B 60 x 60 / 300 x 300 mm SKIRTING 100 x 300 mm STEP TREAD 300 x 300 mm V-CAP 165 x 300 x 3,0 mm V-CAP 165 x 300 x 4,5 mm V-CAP 165 x 450 x 4,5 mm V-CAP 165 x 600 x 4,5 mm STEP TREAD WITH FULL SKIRTING 300 x 330 mm CORNER STEP TREAD WITH FULL SKIRTING 300 x 330 mm

97 KAKE colour

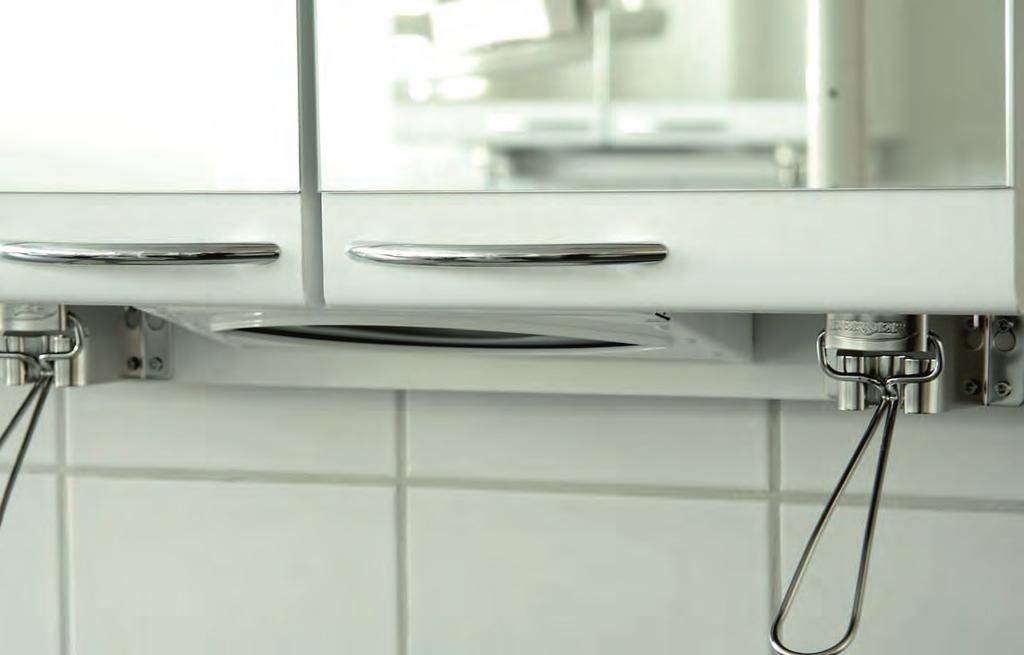

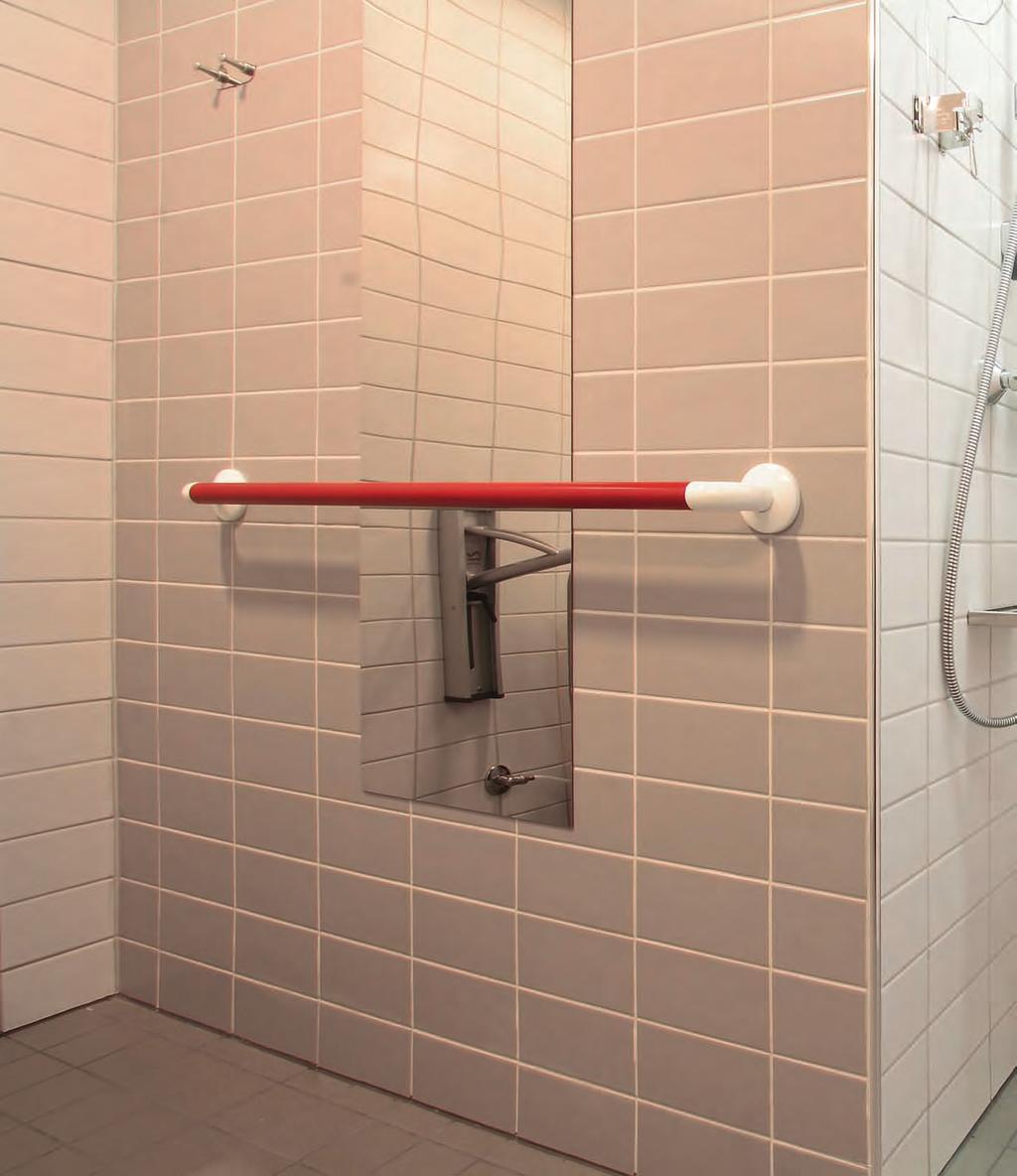

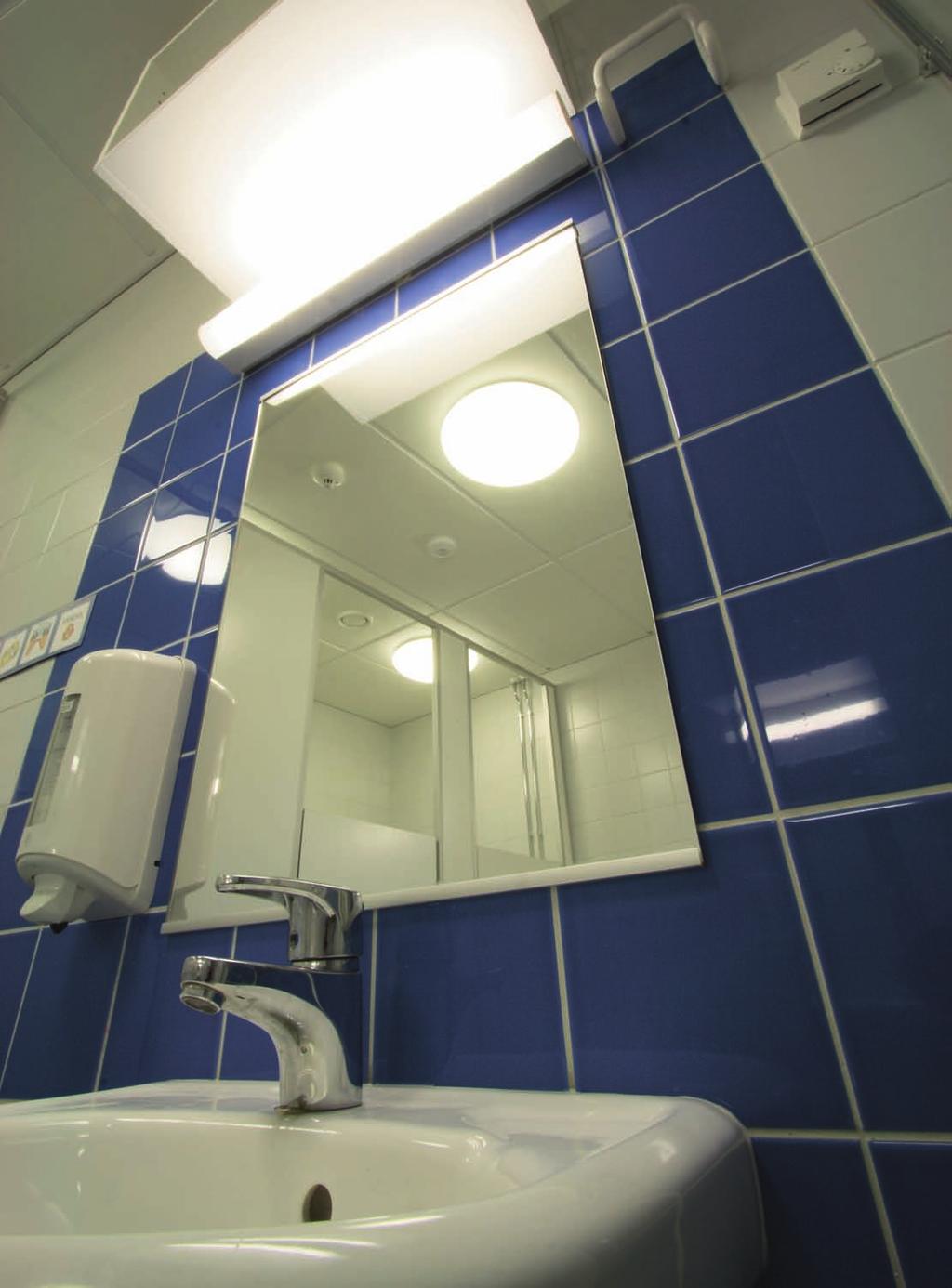

98 Kohde: Haartmanin sairaala (Läntinen päivystyssairaala), Helsinki 97

99

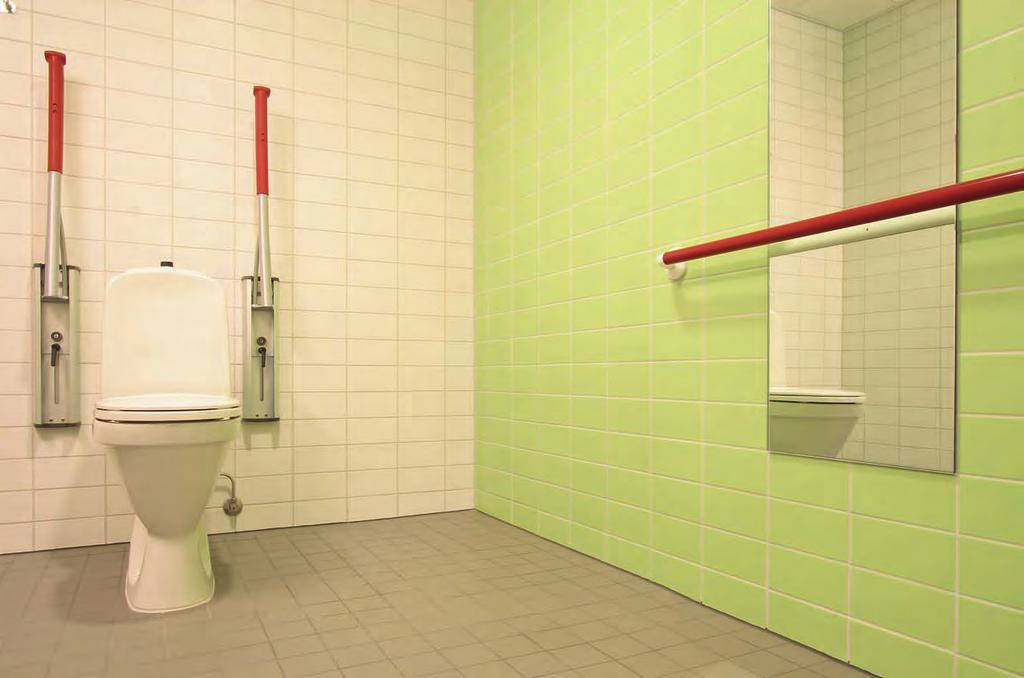

100 Aukeaman kohde: Haartmanin sairaala (Läntinen päivystyssairaala), Helsinki 99

101 VÄRIT JA KOOT KAKE colour Valmistettu EN Ryhmä BIIa -standardin mukaisesti. M 100 HR1 M 145 HR1 M 171 HR2 M 256 HR2 M 190 HR1 M 150 HR2 M 121 HR1 M 146 HR2 M 161 HR2 M 254 HR1 M 180 HR1 M 153 HR3 M 124 HR2 M 140 HR2 M 162 HR2 M 251 HR3 M 112 HR1 M 151 HR3 M 122 HR1 M 1149 HR4 M 163 HR2 M 252 HR3 M 110 HR1 M 157 HR4 M 123 HR2 M 1150 HR4 M 165 HR4 M 257 HR5 M 111 HR3 M 152 HR3 M 470 HR3 M 142 HR3 M 172 HR5 M 253 HR3 M 131 HR3 M 450 HR2 M 200 HR3 M 144 HR3 M 300 HR6 M 500 HR3 M 132 HR3 M 400 HR3 M 148 HR2 M 141 HR3 M 1151 HR4 M 130 HR2 M 490 HR4 M 501 HR6

102 M 20 x 20 cm (197 x 197 x 6,5 mm) M 10 x 20 cm (97 x 197 x 6,5 mm) M 15 x 15 cm (147 x 147 x 6,5 mm) M 10 x 10 cm (97 x 97 x 6,5 mm) PEI-ARVO (I-V) 101 M 100 M 121 M 122 M 123 M 124 M 470 M 200 M 145 M 146 M 140 M 1149 M 1150 M 142 M 144 M 148 M 141 M 1151 M 171 M 161 M 162 M 163 M 165 M 172 M 256 M 254 M 251 M 252 M 257 M 253 M 500 M 130 M 190 M 180 M 112 M 110 M 111 M 131 M 132 IV IV II II III IV III II II II II II II II IV III III II II IV IV IV IV III III II II IV IV IV III III II II PINNAT: Mattapinta M 490 M 150 M 153 M 151 M 157 M 152 M 450 M 501 M 300 M 400 III III III II II III III II III

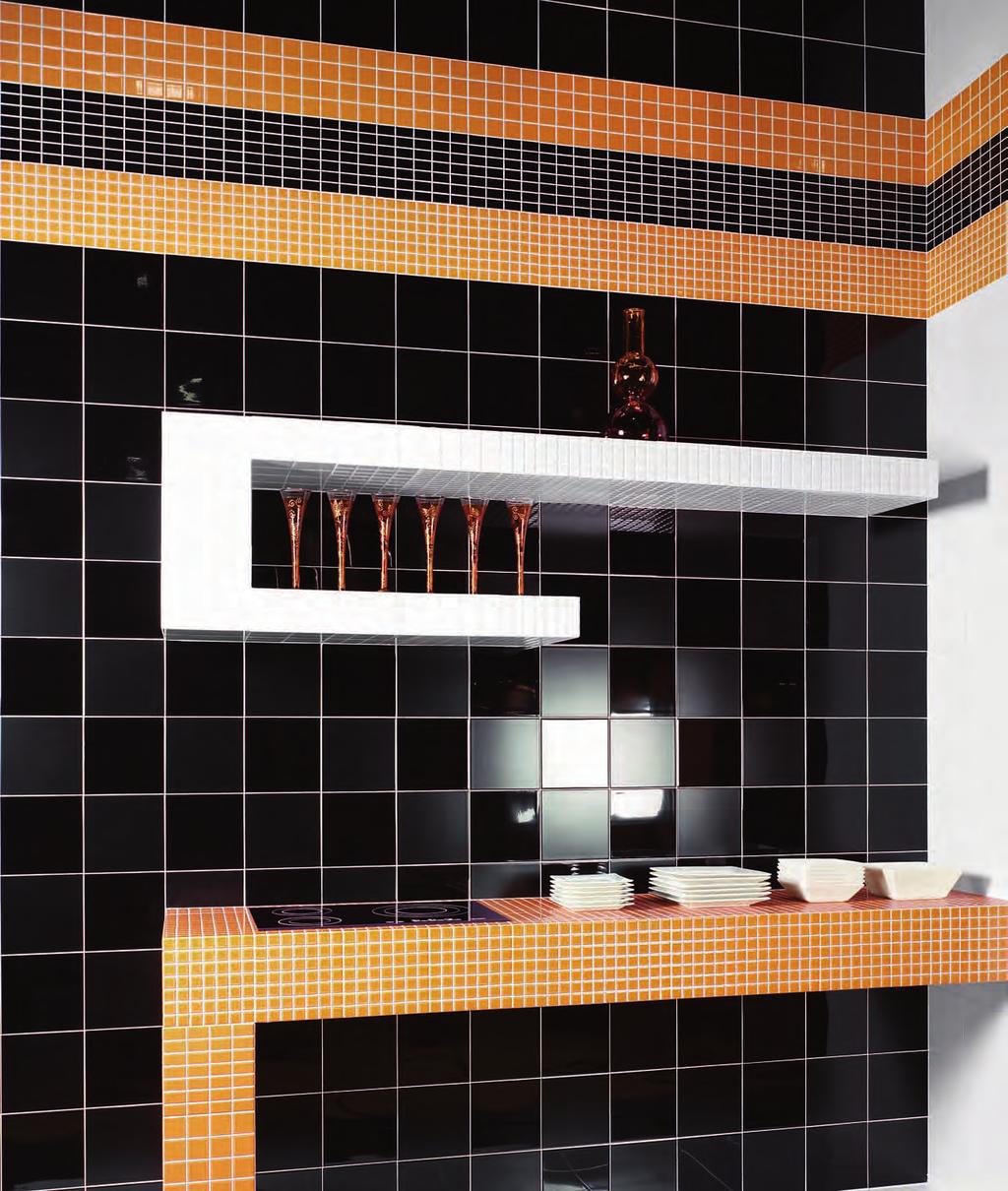

103 KAKE harmonia

104 103

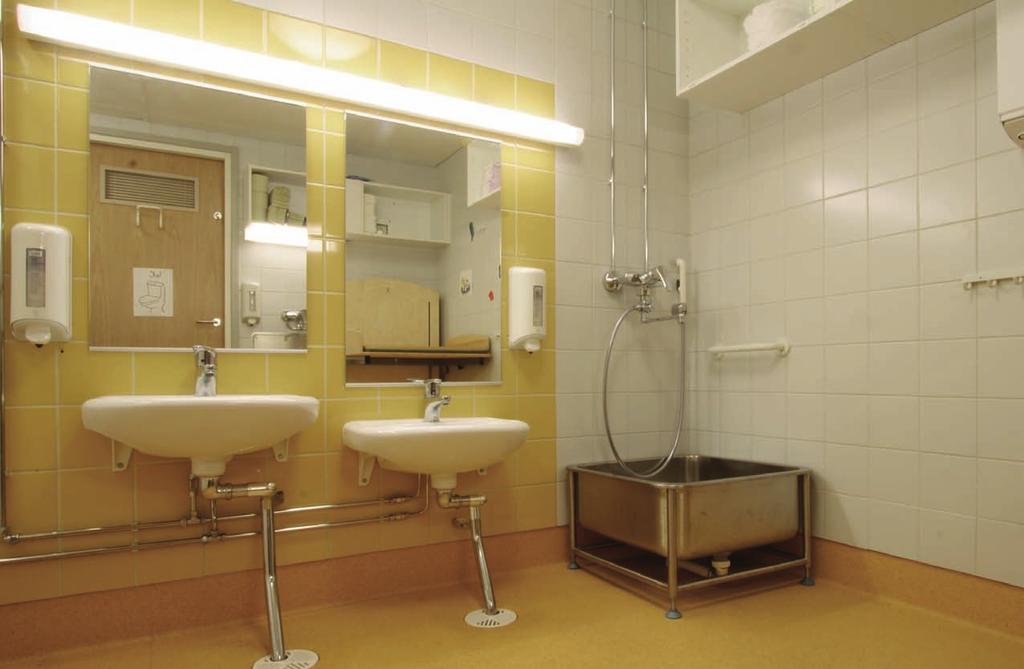

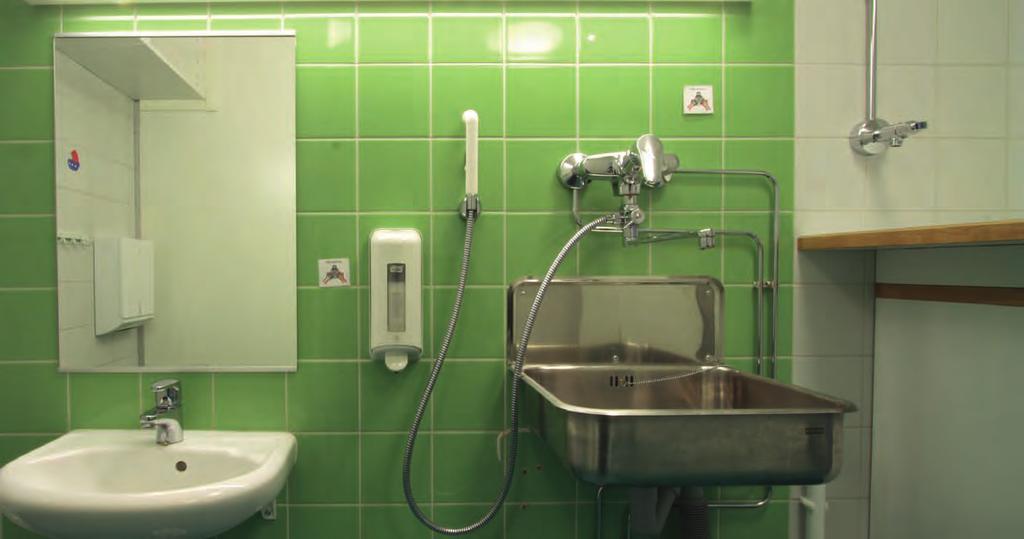

105 VÄRIT KAKE harmonia Valmistettu EN 159 BIII -standardin mukaisesti. BLANCO GRIS PERLA GRIS GRIS PLATA GRIS MARENGO NACAR CANELA BEIGE AVENA OCRE HUESCO CREMA PAJA MOSTAZA AMARILLO MICHELIN TURQUESA VERDE ALGA VERDE MANZANA VERDE HIERBA VERDE BOTELLA AZUL PISCINA CELESTE AZUL MAR AZUL ZAFIRO AZUL COBALTO SALMON ROSA CORAL BURDEOS ROJO CRISTALINA NEGRO MORADO NARANJA MARRON PISTACHO

106 105 Kaikki koot, värit ja esisahaukset saatavina sekä kiiltävä- että mattalasitteisina. Peruslaatat 100 x 200 x 7 mm 150 x 150 x 6 mm 200 x 200 x 7 mm Esisahatut 200 x 200 mm sauman leveys 2,5 mm 25 x 25 mm 50 x 50 mm 100 x 100 mm 25 x 50 mm 25 x 100 mm 25 x 200 mm 50 x 100 mm 50 x 200 mm Määritysesimerkki esisahatuille: Kake Harmo + väri 200 x 200/25 x 25 Brillo Tehdastilaustuotteiden minimitoimituserä on 105 m 2

107 Kohde: Lyckoslanten, Folkhälsanin Vantaan päiväkoti

108 107

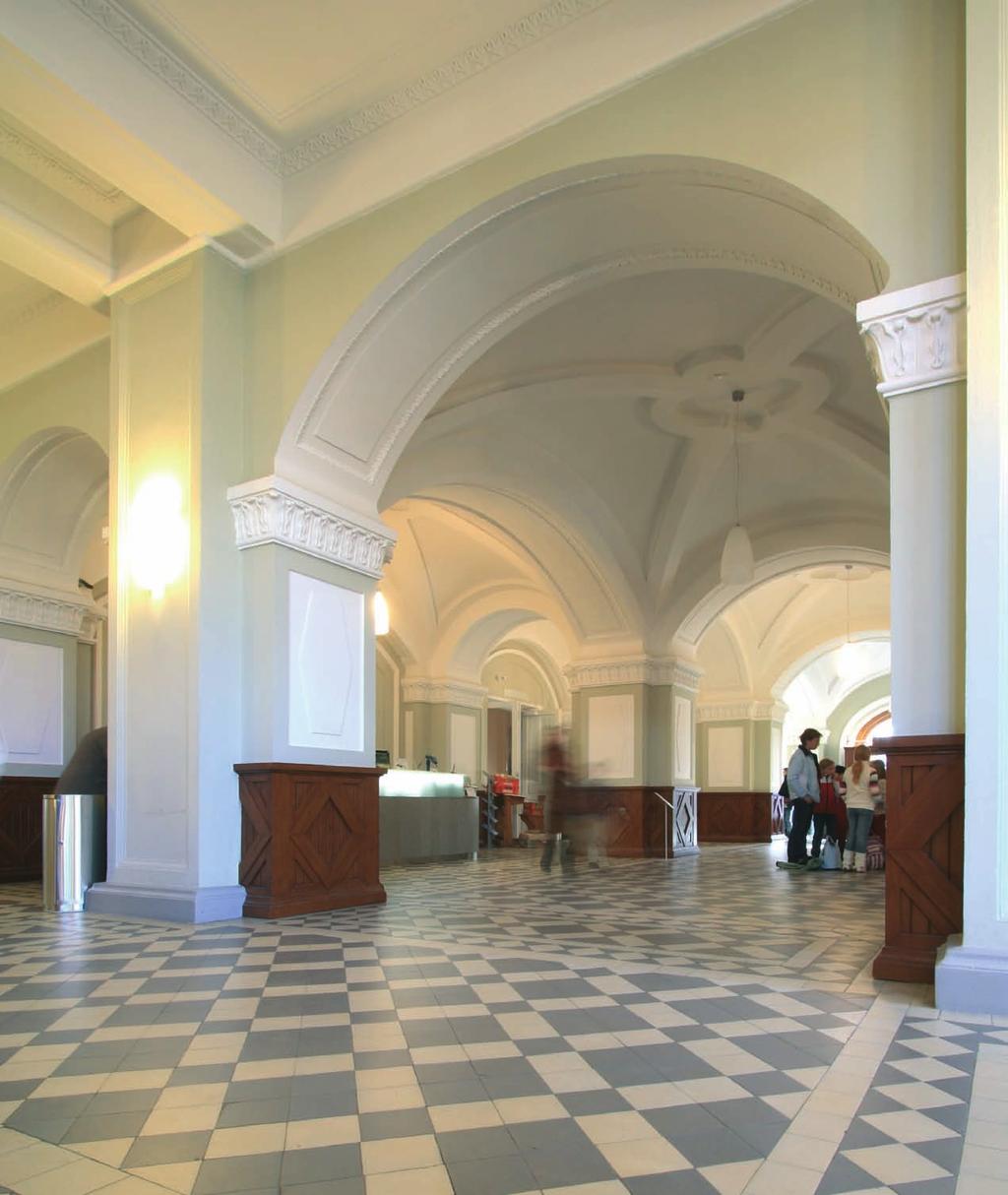

109 KAKE natura Kohde: Luonnonhistoriallinen museo, Helsinki

110 VÄRIT KAKE natura 8 R9 Valmistettu SFS EN176 BI -standardin mukaisesti. 109 Bleu Pale HR3 Bleu HR4 Bleu Fonce HR5 Bleu Nuit HR6 Pistache HR4 Vert Pale HR3 Vert HR4 Vert Fonce HR5 Gris Perle HR3 Gris Pale HR2 Gris HR2 Anthracite HR3 Noir HR2 Super Blanc HR3 Blanc HR2 Ontario HR2 Lin HR3 Cafe HR3 Jaune HR2 Caramel HR2 Havane HR2 Rouge HR1 Brun/Chocolate HR1 Vanille HR4 Ivoire HR3 Cognac HR3 Vieux Rose HR4 Rose HR3 Parme HR4 Pyrenees HR2 Bretagne 201 HR1 Emeraude HR2 Calvados HR4 Loire HR4 Maritime HR3 Amazonie HR4 503 Pierre HR1 501 Gris HR1 505 Noir HR2 510 Rouge HR1 504 Brun HR1 506 Rouille HR1

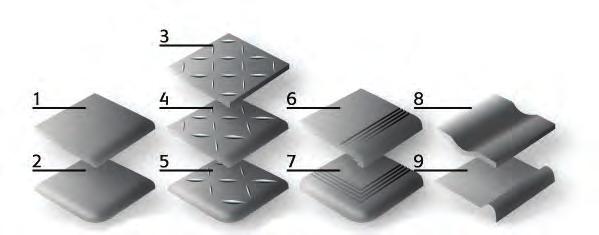

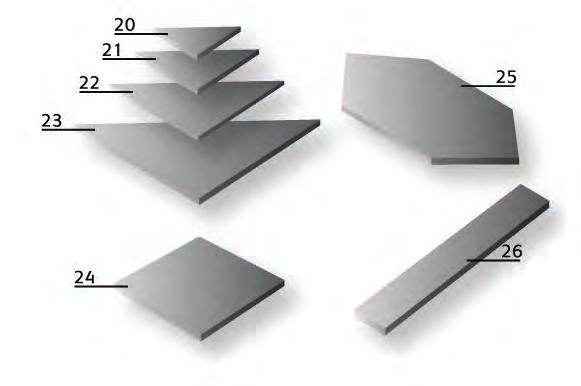

111 KOOT KAKE natura 100x100x9 mm 100x100x ekstrapaksuus (11, 13, 15, 18 mm) 150x150x10 mm 50x50x5 mm 23,5x50x5 mm 20x20x3,8 mm 50x50x9 mm (kahdeksankulmaiseen) 150x150x10 mm (kahdeksankulmainen) 35x35x9 mm (kahdeksankulmaiseen) 100x100x9 mm (kahdeksankulmainen) 100x100x9 mm (kuusikulmainen) 50x50x5 mm (kuusikulmainen) KAKE NATURA -sarja: Rouge Brun/Chocolate Blanc Noir Jaune Gris Pale Gris Havane Ontario Caramel Lin Cognac Ivoire Bleu Pale Vert Pale Anthracite Rose Gris Perle Cafe Super Blanc Bleue Vert Vanille Pistache Parme Bleue Fonce Vert Fonce Bleue Nuit Vieux Rose Bretagne Emeraude Pyrenees Maritime Loire Amazonia Calvados 501 Gris 503 Pierre 504 Brun 505 Noir 506 Rouille 510 Rouge PINNAT: Naturale (mattapinta) Varastotuote Tehdastilaustuote (6-8 viikkoa)

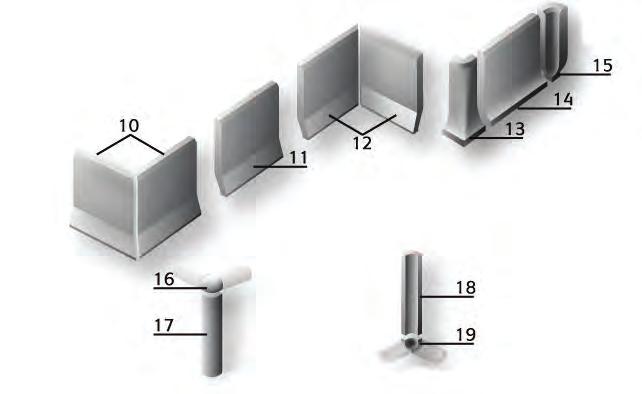

112 111 Liukuestelaattaa saatavana kaikissa väreissä. Tuotteiden 16 ja 19 valmistus lopetettu Reuna pyöristetty 50x50 mm & 100x100 mm 2. Reuna pyöristetty kulmalaatta 50x50 & 100x100 mm 3. Liukuestepinta 50x50 & 100x100 mm 4. Liukuestepinta, reuna pyöristetty 50x50 & 100x100 mm 5. Liukuestepinta, reuna pyöristetty kulmalaatta 50x50 & 100x100 mm 6. Askellaatta, uritettu 50x50 & 100x100 mm 7. Askellaatta, uritettu 50x50 & 100x100 mm 8. Kourulaatta 100x100 mm 9. Altaanreunalaatta 100x100 mm 10. Päälle asetettava holkkaulkokulmapari 11. Päälle asetettava holkkakulmapari 100x100 mm 12. Päälle asetettava holkkasisäkulmapari 13. Korkea holkkajalkalista (ulkokulma) 14. Korkea holkkajalkalista (ulkokulma) 50x50 & 100x100 mm 15. Korkea holkkajalkalista (sisäkulma) 16. Ulkokulma sormiholkka päätekappale (lopetettu tuote) 17. Ulkokulma sormiholkka 18. Sisäkulma sormiholkka 19. Sisäkulma sormiholkka päätekappale (lopetettu tuote) 20. Kolmio 35x35x50 mm 21. Kolmio 50x50x70 mm 22. Kolmio 70x70x100 mm 23. Kolmio 100x100x140mm 24. Neliö 70x70 mm kulm. laatta 150x70 mm 26. Listalaatta 154x24 mm.

113 KAKE rkl

114 VÄRIT JA KOOT KAKE rkl 5,8 mm Valmistetaan EN 159III -standardien mukaisesti WHITE KIIL GLOSS 150 x 150 mm 1228 LIGHT BONE 150 x 150 mm 1018/1742 IVORY 150 x 150 mm 1016 LIGHT GREY 150 x 150 mm 1020 LIGHT GREEN 150 x 150 mm 1023 BLUE SKY 150 x 150 mm 1030 CREAM 150 x 150 mm 1031 PINK 150 x 150 mm 1017 DARK TURQUESE 150 x 150 mm 1032 GREEN BLUE 150 x 150 mm 1034/3349 GREY/BLUE 150 x 150 mm 1036 DARK GREEN 150 x 150 mm 1209 COBALT LIGHT 150 x 150 mm 1212 DARK GREY 150 x 150 mm 1219 GREY 150 x 150 mm 1310 TERRA 150 x 150 mm 1037 BLACK 150 x 150 mm

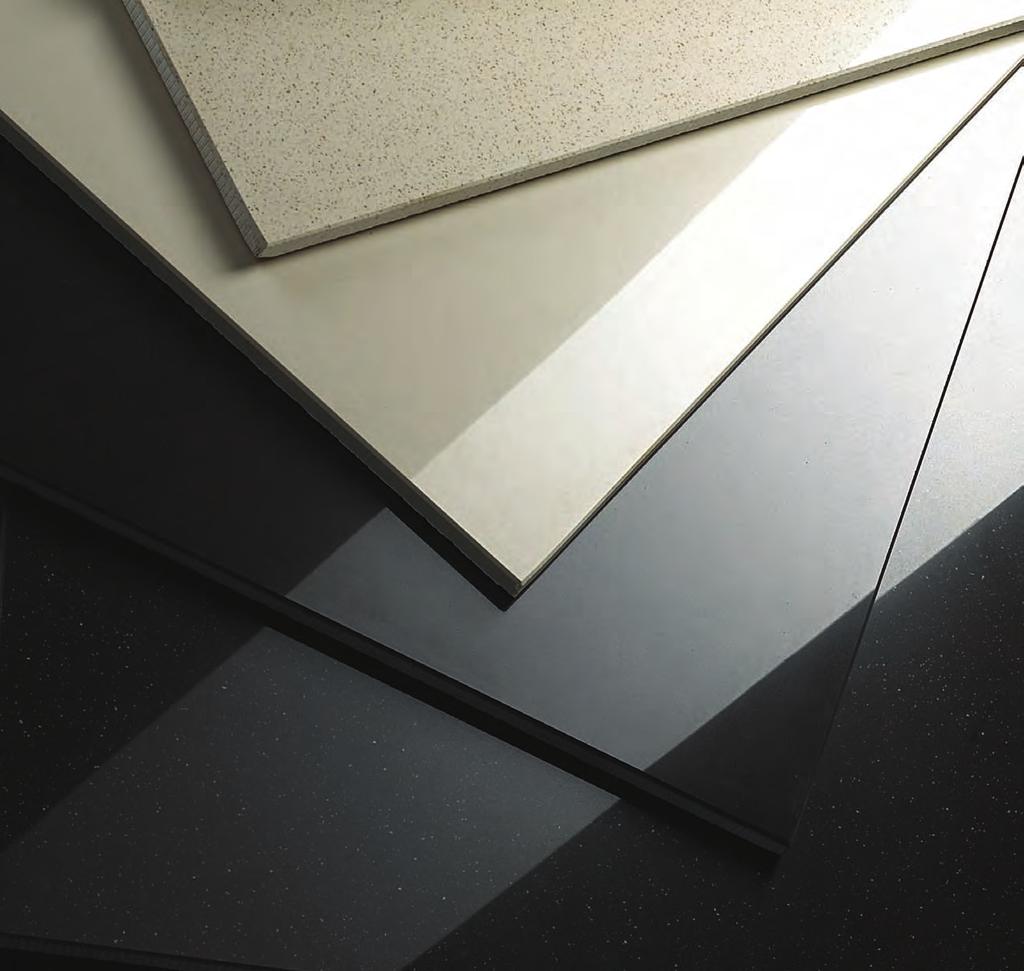

115 VÄRIT JA KOOT KAKE rkl natura 8 R9 UNI SUPER BLANC UNI IVORY UNI BLEU UNI NOIR UNI VERT CLAIR UNI GRIS UNI BLEUE FONCE UNI GRAFFITE GREY GRANITE PLUS SUPER BLANC GRANITE IVOIRE GRANITE PLUS GRIS PERLE GRANITE GRIS CLAIR GRANITE VERT GRANITE PLUS GRIS GRANITE BLEU GRANITE ROUGE Kake RKL Natura -klinkkerit valmistetaan SFS EN 176 B1 -standardien mukaisesti. GRANITE PLUS ANTHRACITE UNI SUPER NOIR

116 115 KAKE RKL NATURA -sarja: UNI SUPER BLANC UNI IVORY UNI GRIS UNI NOIR UNI SUPER NOIR UNI BLEU UNI BLEUE FONCE UNI VERT CLAIR UNI GRAFFITE GREY GRANITE PLUS SUPER BLANC GRANITE IVOIRE GRANITE GRIS CLAIR GRANITE BLEU GRANITE VERT GRANITE ROUGE GRANITE PLUS GRIS PERLE GRANITE PLUS GRIS GRANITE PLUS ANTHRACITE 25 x 25 x 6 mm (23 x 23 mm) 50 x 50 x 6 mm (47 x 47 mm) 100 x 100 x 6 mm (97 x 97 mm) 150 x 150 x 8 mm (147 x 147 mm) 200 x 200 x 8 mm (197 x 197 mm) Naturale (paksuus 8 mm) 300 x 300 mm (297 x 297 mm) Levigato (paksuus 7,5 mm) Naturale (paksuus 8 mm) 400 x 400 mm (397 x 397 mm) Levigato (paksuus 7,5 mm) Naturale (paksuus 9 mm) 300 x 600 mm (297 x 597 mm) Levigato (paksuus 8,5 mm) Naturale (paksuus 9 mm) 600 x 600 mm (597 x 597 mm) Levigato (paksuus 8,5 mm) ERIKOISKAPPALEET TOIMITUSMYYNNISSÄ: Varastotuote Tehdastilaustuote (4-6 viikkoa) PINNAT: Naturale (mattapinta) Levigato (kiiltävä) 70 x 300 mm Skirting 30 x 30 mm (24,7x24,7 cm) 300 x 300 mm (29,7x29,7 cm) 100 x 200 mm Cove skirting (9,7x19,7 mm) 100 x 150 mm Cove skirting (9,7x14,7 cm) 100 x 100 mm Cove skirting (9,7x9,7 cm) 20 x 100 mm Internal Corner 30 x 100 mm External Corner 100 x 200 mm Cove Skirting (9,7x19,7 cm) 20 x 100 mm Internal Corner 30 x100 mm External Corner Huom! Kaikkiin kokoihin ja väreihin ei ole saatavilla erikoiskappaleita. Varmista saatavuus Kaakelikeskuksen projektiosastolta.

117 KAKE stone

118 117

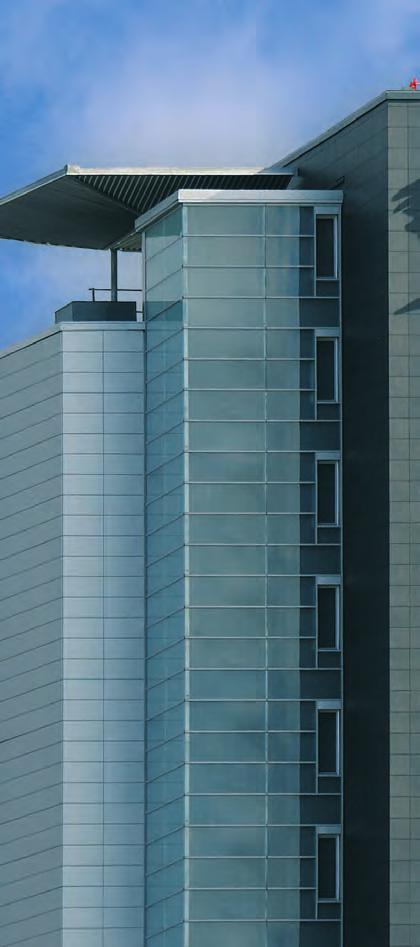

119 VÄRIT KAKE stone Valmistetaan EN 176 Bl-standardien mukaisesti. Teflonpinta. 8 MASCIA APUANE AZUL LARA BASALTO BLU ACQUAMARINA CARNIGLIA SERPENTINO BIANCO GRIGIO QUARZITE ARDESIA NERO GIALLO PINNAT Vedenimukyky < 0,03% Ei tarvitse vahausta. NATURALE, TEFLONPINNOITETTU LEVIGATO SLATE

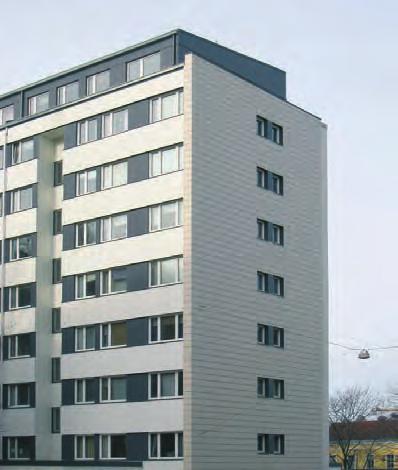

120 KAKE stone APUANE CARNIGLIA BASALTO SERPENTINO AZUL ARDESIA LARA MASCIA QUARZITE BIANCO GRIGIO GIALLO NERO ACQUAMAR. BLU x 600 x 11,0 mm 600 x 600 x 10,5 mm 450 x 450 x 9,5 mm 450 x 450 x 9,0 mm 300 x 300 x 8,5 mm 300 x 300 x 8,0 mm 200 x 200 x 8,5 mm Skirting 100 x 200 x 8,5 mm 100 x 300 x 8,5 mm 100 x 450 x 9,5 mm Skirting 100 x 300 x 8,0 mm 100 x 450 x 9,0 mm Sit on cove base 100 x 200 x 8,5 mm 100 x 300 x 8,5 mm Cove base 100 x 200 x 8,5 mm 100 x 300 x 8,5 mm Internal angle sit on 100 x 30 mm External angle sit on 100 x 30 mm Internal angle cove 100 x 30 mm External angle cove 100 x 30 mm Step tread matte 300 x 300 mm Step tread polished 300 x 300 mm Naturale (mattapinta) R9 Levigato (kiiltävä) Slate (karkea, strukturoitu) R11

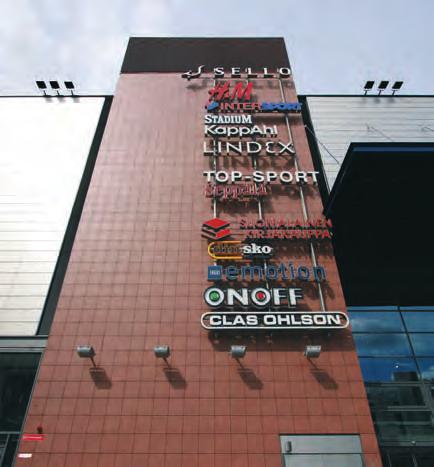

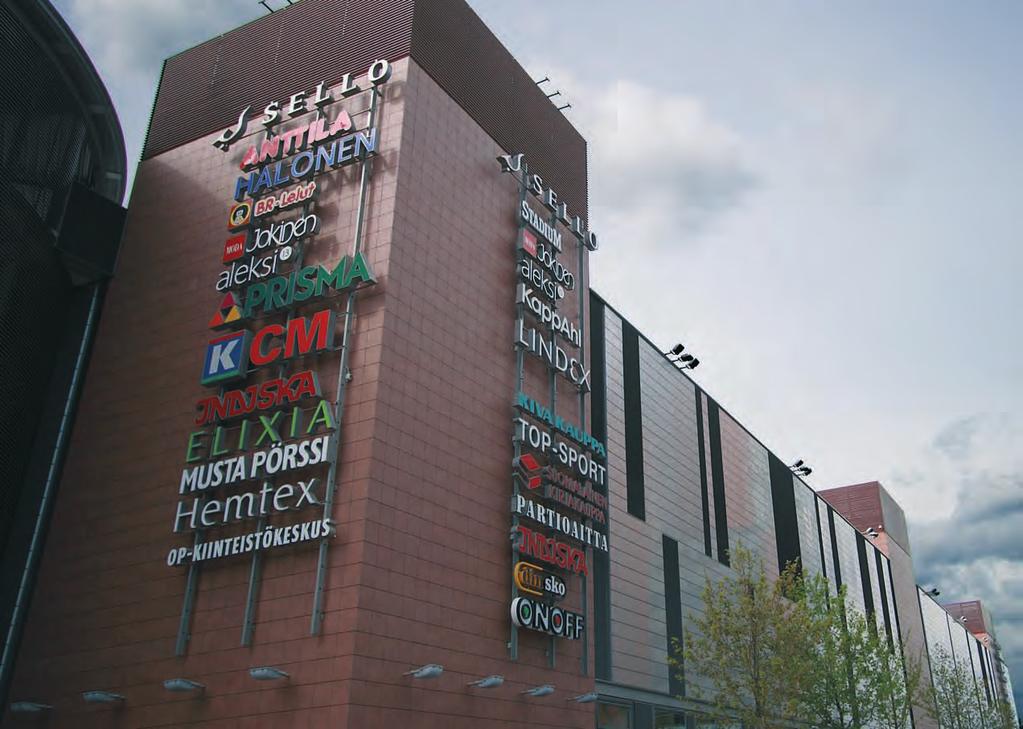

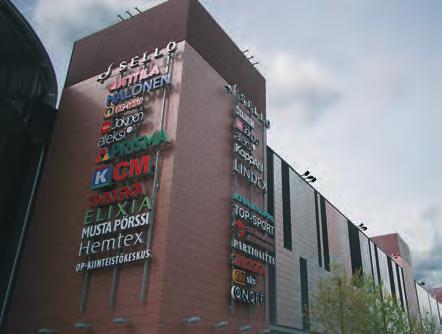

121 Kohde: Kauppakeskus Sello, Espoo

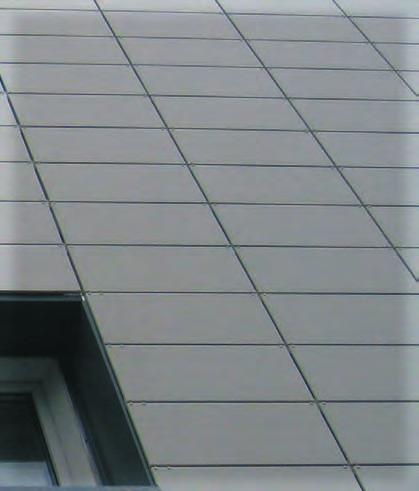

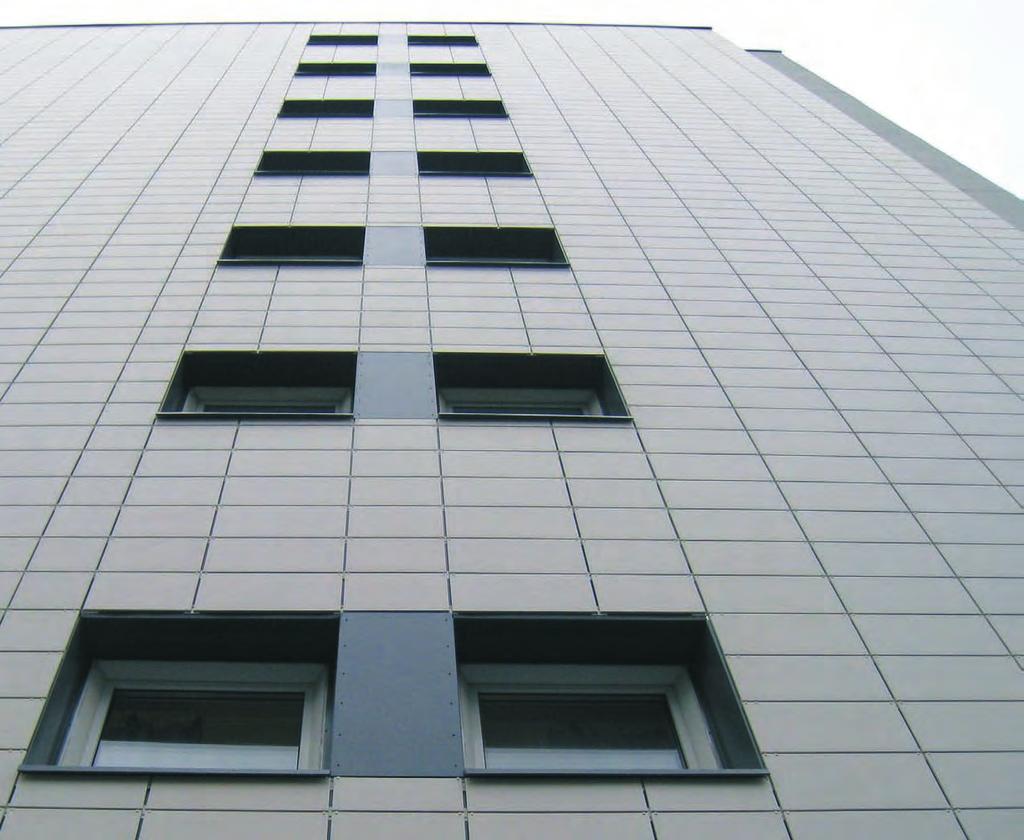

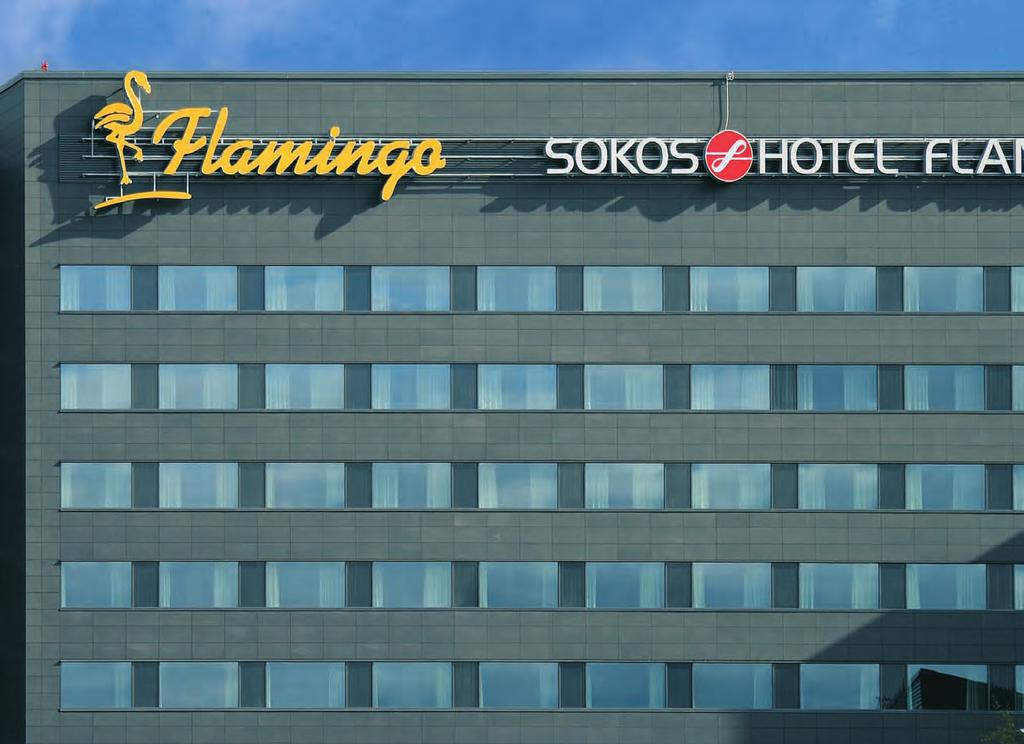

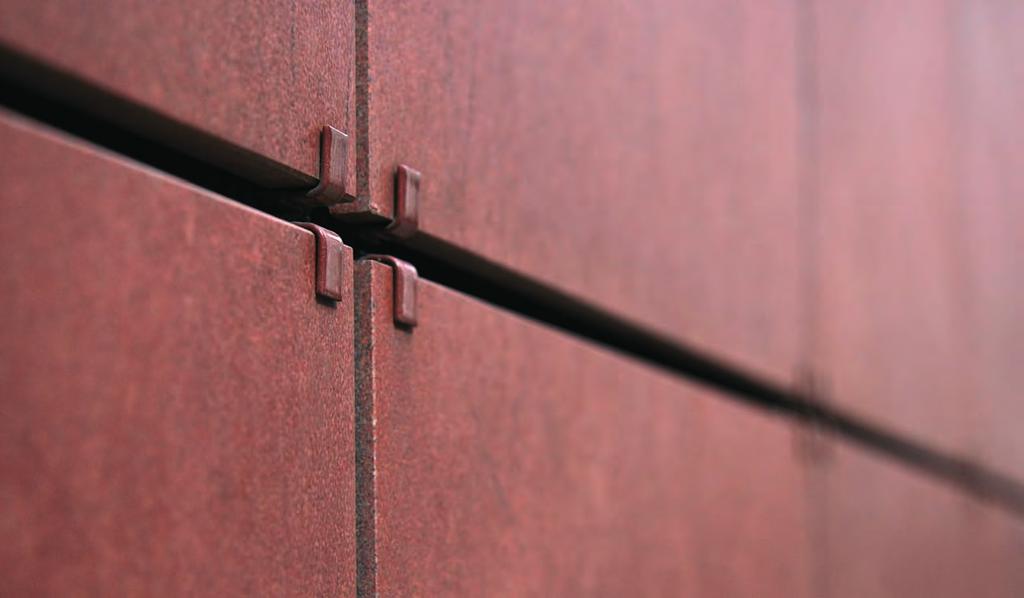

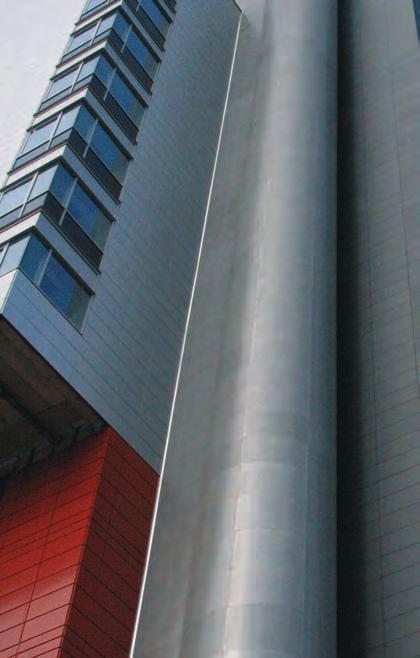

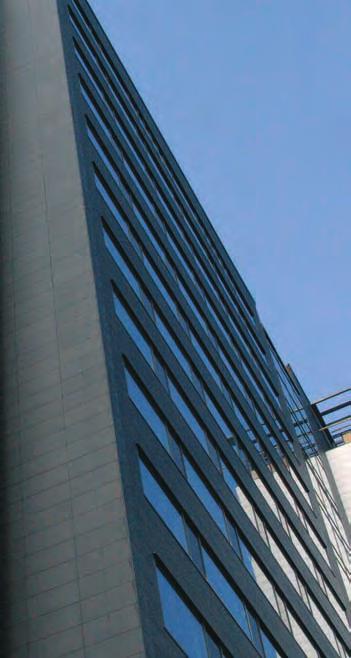

122 TUULETTUVAT KERAAMISET JULKISIVUT Tuulettuva keraaminen julkisivu kestää aikaa Tuulettuvia keraamisia julkisivuja käytetään Suomessa tänä päivänä niin suurten kauppakeskusten kuin kerrostalojenkin julkisivuissa. Korjausrakentamisen myötä tuulettuvista keraamisista julkisivuista on tullut erityisen suosittuja nopean ja kustannustehokkaan asennuksen sekä esteettisesti ja teknisesti laadukkaan lopputuloksen vuoksi. Tuulettuvalla keraamisella julkisivulla tarkoitetaan suurikokoisten keraamisten laattojen käyttöä julkisivuissa niin, että laatat kiinnitetään rakenteeseen mekaanisilla kiinnikkeillä, jotka voivat olla näkyviä tai piilossa. Laasteja ei käytetä. Rakenneratkaisu on yksinkertainen ja se etenee kolmessa eri vaiheessa. Laatat kiinnitetään julkisivuun klipsikiinnityksillä Ensimmäisessä vaiheessa vanhaan tai uuteen seinäpintaan asennetaan aloituskiinnikkeet keraamisia laattoja varten (kuvassa kohdat 1 ja 2). Seuraavaksi seinä lämmöneristetään (kohta 3) ja viimeisenä vaiheena laatat asennetaan paikoilleen käyttäen klipsikiinnitystä (näkyvät kiinnikkeet, kohdat 4 ja 5) tai piilokiinnitystä. Laattojen saumat toimivat tuuletusväleinä, jotka auttavat rakennuksen julkisivua kestämään sääolosuhteita paremmin. 5 8 millimetrin avoimet laattasaumat varmistavat tehokkaan tuuletuksen. Vanha tai uusi seinäpinta 1. Kiinnikkeet tuulettuvalle julkisivulle 2. T-profiili 3. Lämmöneriste 4. Klipsikiinnikkeet keraamisille laatoille Julkisivussa käytetään 5-8 mm leveitä avoimia saumoja. 5. Keraaminen laatta Mikäli lisälämmöneristettä ei tarvita, voidaan klipsit kiinnittää myös seinään asennettavaan hattulistaan.

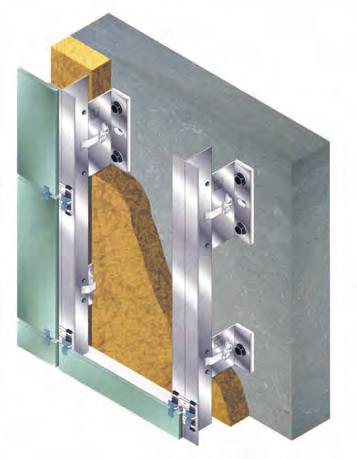

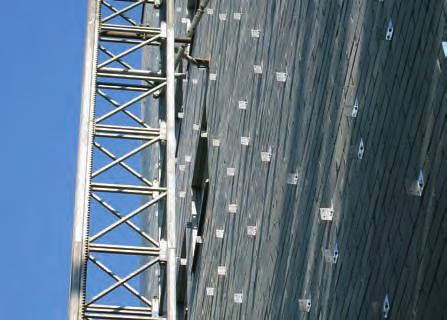

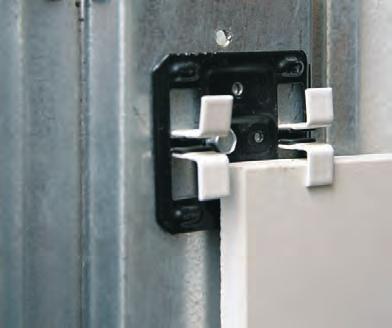

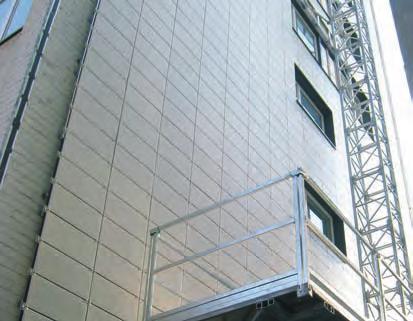

123 TUULETTUVAN KERAAMISEN JULKISIVUN ETUJA Tuulettuva keraaminen julkisivu antaa tilaa luovuudelle ja mahdollistaa satojen erilaisten keraamisten laattojen käytön julkisivuissa. Tällä tavalla asennetuissa julkisivuissa on myös merkittäviä etuja perinteisiin julkisivuihin verrattuna. Edullisuus Keraaminen tuulettuva julkisivu voidaan asentaa melkein mille julkisivu-pinnalle tahansa: esimerkiksi puurunkoon, Thermo- ja Paroc-elementtien pintaan jne. Vanhaa pintaa ei tarvitse purkaa, jos se on rakenteeltaan hyvässä kunnossa. Asennus on nopeaa, helppoa ja edullista. Jos yksi laatta jostakin syystä vaurioituu (esimerkiksi ilkivaltatapauksissa), uuden voi asentaa helposti vanhan tilalle. Julkisivulaatoiksi käyvät kaikki Kaakelikeskuksen ulkolaatoiksi soveltuvat laatat. Energiansäästö Keraaminen tuulettuva julkisivu voidaan asentaa terveen vanhan julkisivun päälle, joten säästytään vanhan pinnan purulta. Vanha julkisivu voidaan myös lisälämmöneristää, jolloin lämmöneristys parantuu. Näin säästyy myös lämmityskustannuksia. Käyttömukavuus Julkisivu tuulettuu tehokkaasti, jolloin vältytään kosteus- ja mikrobivaurioilta. Lisäksi kesähelteillä talo pysyy tuuletetun rakenteen ansiosta viileänä. Pitkäikäisyys/huoltovapaus Keraamiset klinkkerilaatat ovat hapon, emäksen ja pakkasenkestäviä eli huoltovapaita. Keraamiset laatat kestävät Suomen sääolosuhteita erin-omaisesti ja eivät vaurioidu iän mukana. Keraamisilla laatoilla on mahdollista päällystää nopeasti ja tehokkaasti kaikenlaisia julkisivuja. Samalla luodaan rakennukselle esteettisesti miellyttävä ulkoasu. Keraamisen laatan etuja julkisivussa Edullisuus Huoltovapaus Pitkäikäisyys Tuotteet ovat mittatarkkoja, joten pintaviimeistely on helppoa. Keraamisten laattojen väri ei muutu sään tai auringon ultraviolettivalon vaikutuksesta. Keraamiset laatat kestävät hyvin eri puhdistuskemikaaleja.

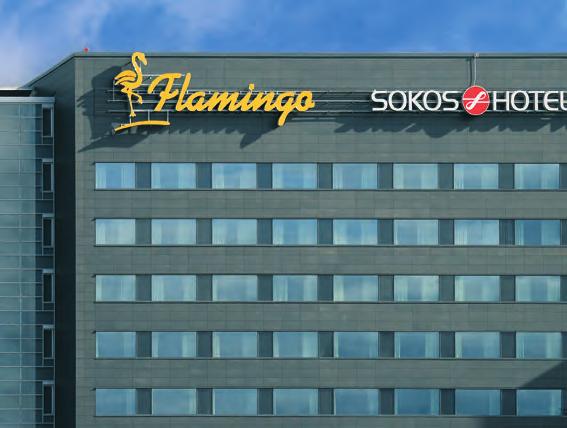

124 Kohde: Sokos Hotel Flamingo, Vantaa Julkisivulaattojen kokoja Kaakelikeskuksen laattavalikoimasta löydät satoja eri värisiä julkisivuun soveltuvia laattoja. Julkisivulaataksi käyvät kaikki pakkasenkestävät laatat. Saatavana on myös monilla eri pintakuvioilla valmistettuja laattoja. Keraamisten laattojen valikoima on yksi Suomen suurimmista. Yleisimmin käytettyjä laattakokoja: 120x60 cm 90x60 cm 60x60 cm 45x45 cm 30x30 cm

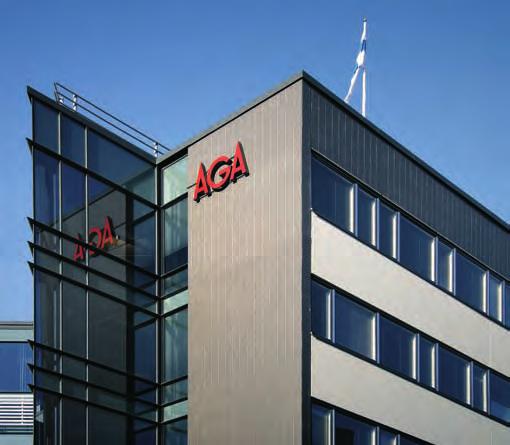

125 TUULETTUVAN KERAAMISEN JULKISIVUN ASENNUS VAIHE 1 T-profiilien kiinnikkeet asennetaan julkisivuun. VAIHE 2 T-profiililistat asennetaan kiinnikkeisiin. Jos lisälämmöneristeitä ei tarvita, voidaan asennus tehdä ilman kiinnikkeitä hattulistoilla. VAIHE 3 Klipsikiinnikeet ja laatat asennetaan T-profiililistoihin. Klipsit voidaan toimittaa maalattuina laattojen värisiksi. Kohde: As. Oy Kiikartorni, Turku

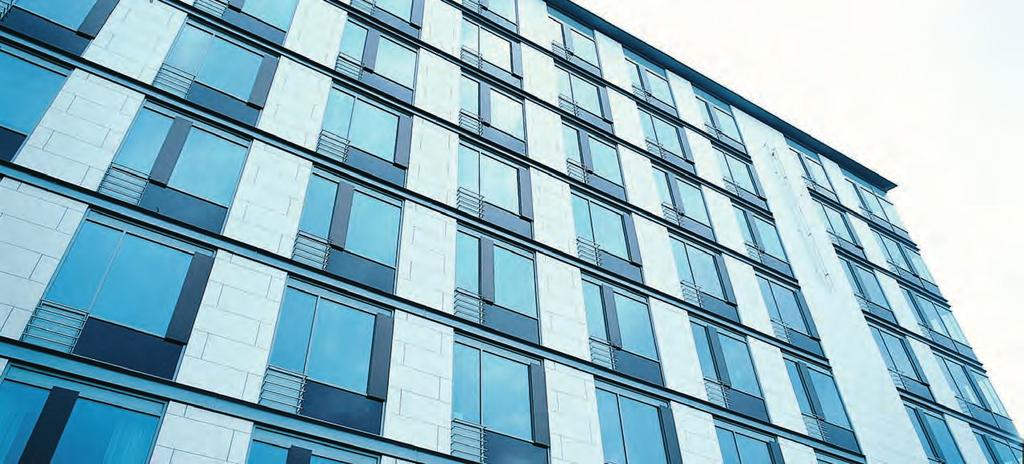

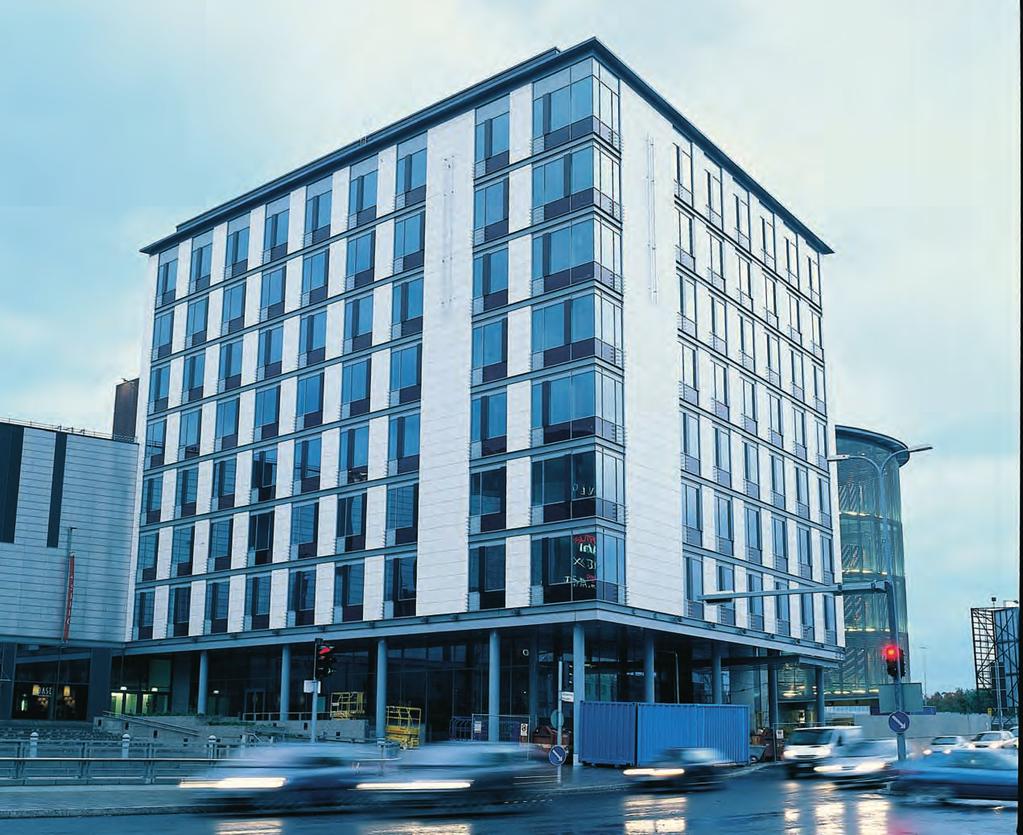

126 Kohde: Palace Hotel Sello, Espoo

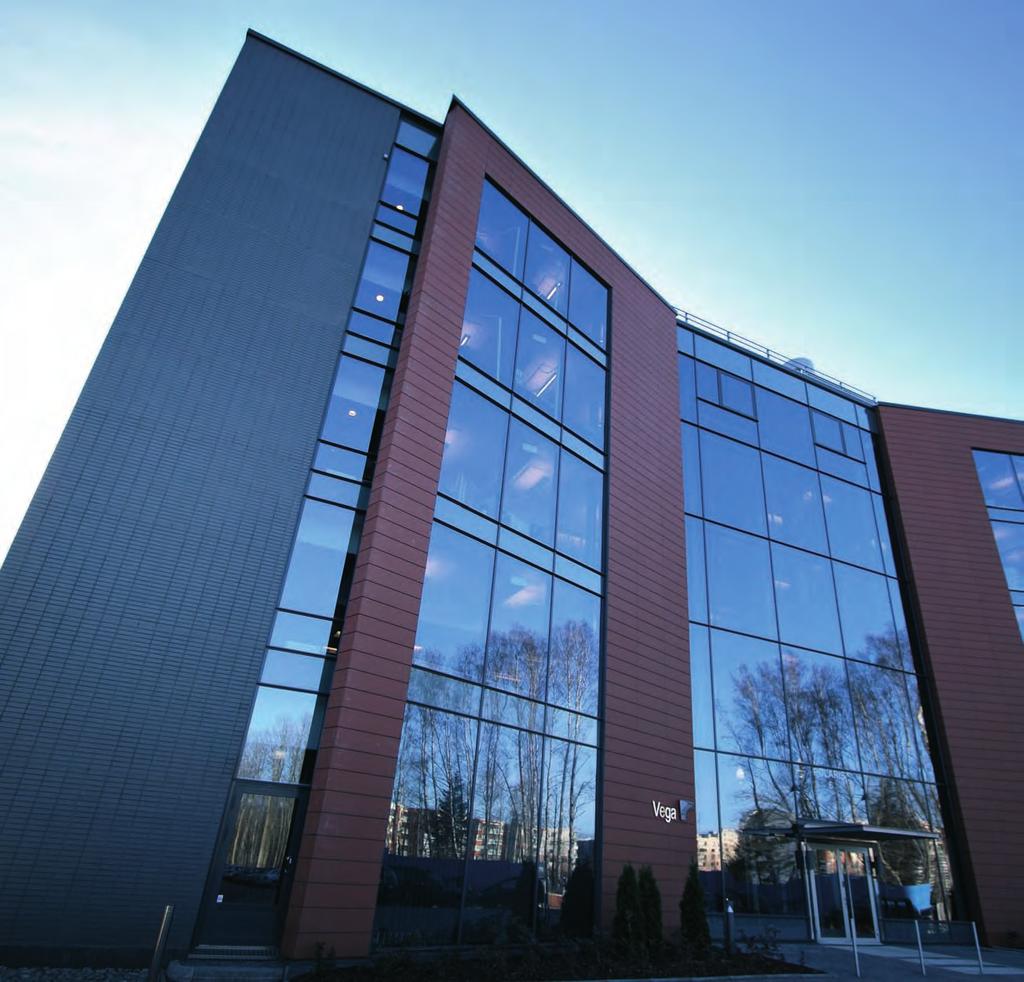

127 KERATEC keratec Kohde: Polaris Business Park, Espoo

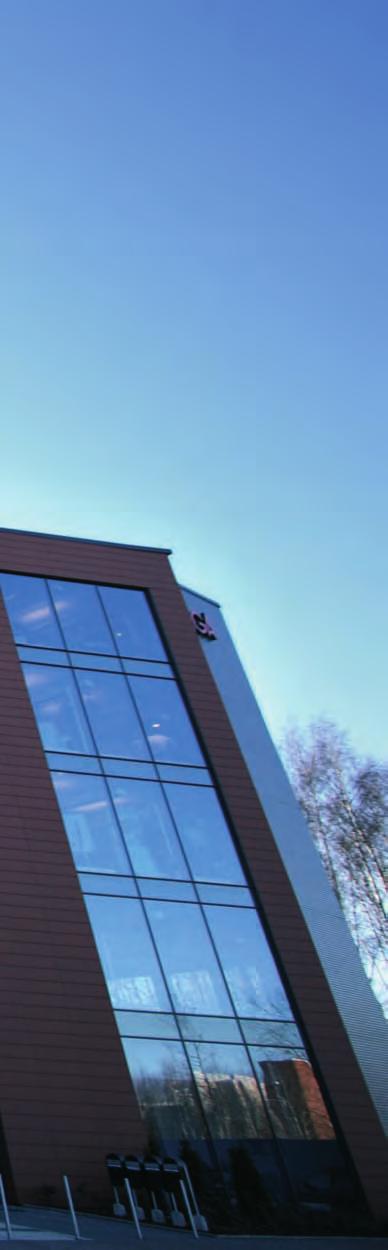

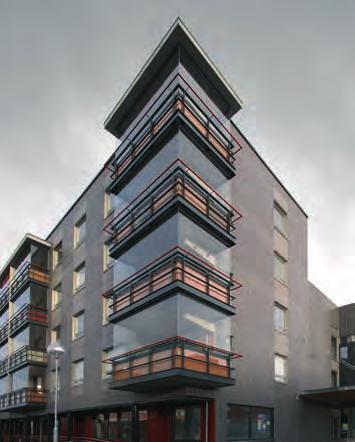

128 Kohde: NCC Ankkuri, Lahti 127

129 VÄRIT KERATEC BRANCO 1010 PÉROLA 1015 TURQUESA 1080 ROSA VELHO 1075 CINZA CLARO 1020 BEGE 1035 VERDE PASTEL 1092 VERMELHO 1065 CINZA ESCURO 1025 AMARELO 1045 VERDE ESCURO 1095 CASTANHO 1055 PRETO 1030 SALMÃO 1040 AZUL CLARO 1082 OURO 1050 NEGRO 1032 BRONZE 1058 AZUL ESCURO 1085

130 VTT tartuntapotentiaalitestattu. Betonielementtijulkisivut. BRANCO 1010 CINZA CLARO 1020 CINZA ESCURO 1025 PRETO 1030 NEGRO 1032 PÉROLA 1015 BEGE 1035 AMARELO 1045 SALMÃO 1040 BRONZE 1058 TURQUESA 1080 VERDE PASTEL 1092 VERDE ESCURO 1095 AZUL CLARO 1082 AZUL ESCURO 1085 ROSA VELHO 1075 VERMELHO 1065 CASTANHO 1055 OURO x 240 x 7 mm 80 x 240 x 7 mm 200 x 200 x 7 mm 200 x 200 x 12 mm 300 x 300 x 8 mm 294 x 294 x 8 mm 400 x 400 x 8 mm 392 x 392 x 8 mm 300 x 600 x 8 mm 294 x 591 x 8 mm 294 x 888 x 11 mm Porraskappale 300 x 300 mm Porraskappale 400 x 400 mm Jalkalista 80 x 300 mm Jalkalista 80 x 400 mm Holkkajalkalista 80 x 200 x 20 mm 80 x 300 x 20 mm Märkäpuristettujen Keratec-laattojen mittapoikkeamiksi sallitaan 1 % sivun mitasta (ISO ). 300 x 300 mm ja sitä suuremmat klinkkerit suositellaan tilaamaan rektifioituina ( =kalibroituina). Keratec-tuotteet ovat antigraffitikäsiteltyjä (=teflonpinta). Pinnan kovuus: MOHS 8 Vedenimuprosentti: 0,05 % Murtolujuus: Min. 50 N/mm2 Pakkasenkestävä Haponkestävä PINNAT: Naturale (mattapinta) Satinato Vain (puolikiiltävä) rektifioituna

131 LABICER granity jazz urban

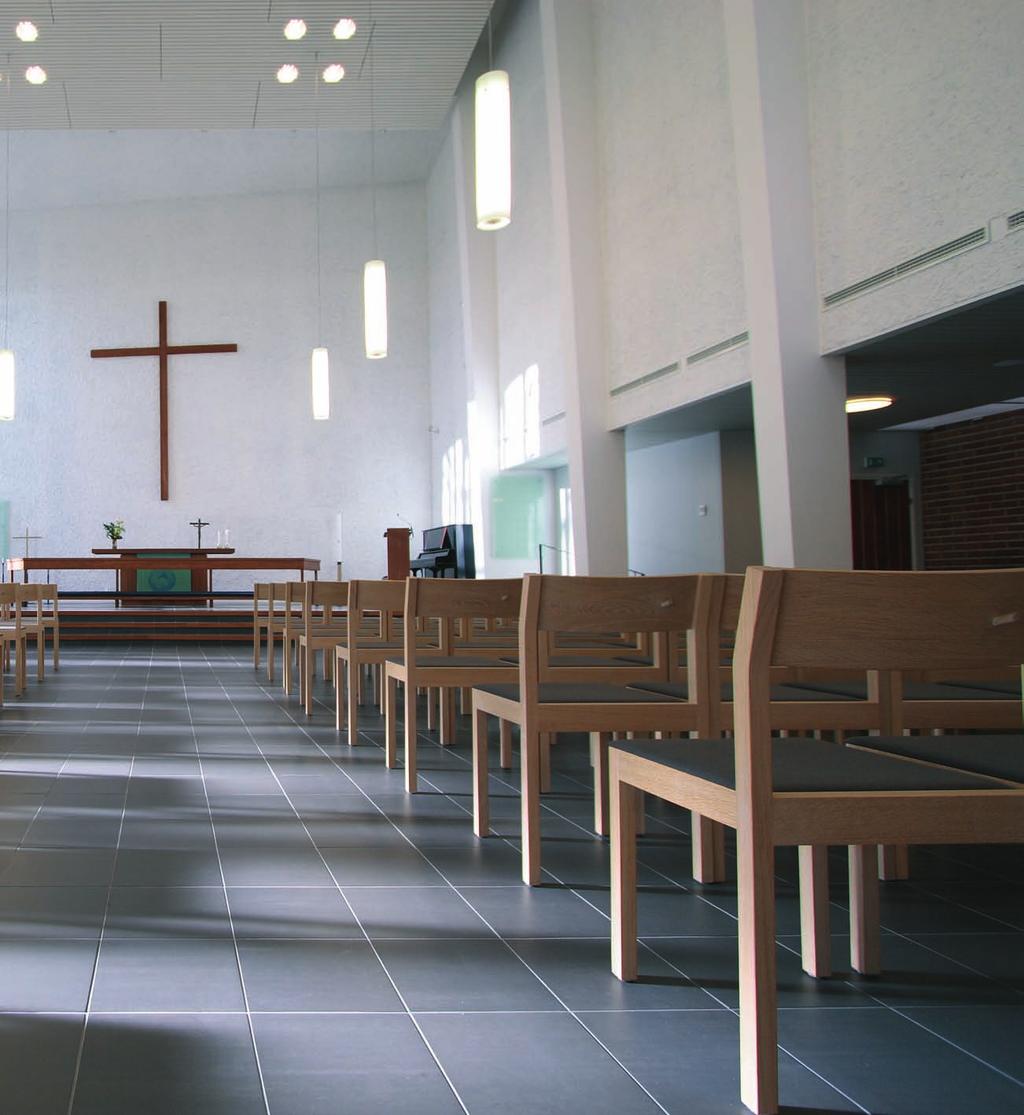

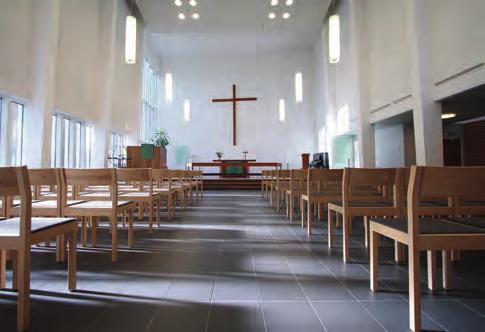

132 Kohde: Pitäjänmäen kirkko, Helsinki 131

133 Kohde: Pitäjänmäen kappeli, Helsinki

134 Kohde: Laajasalon kappeli, Helsinki 133

135 VÄRIT LABICER granity 7 V2 ARCTIC FROST SILVER SNOW BIRCH COAL SAND DESERT SUN DUNE TAUPE LAND

136 135 GRAPE FIELD WINE TREE FOREST OCEAN STEEL LEAD SEA

137 VÄRIT LABICER jazz 7 V2 BLUES TRAD BEBOP FREE COOL CHILL LATIN FUNK SOUL ACID AFRO FUSION

138 VÄRIT LABICER urban 7 V2 137 GHOST SKY SHADOW DARK MILK CREAM CAPUCCINO MOKA

139 LABICER granity jazz urban Kaikki laattakoot ovat modulimittaisia. Koot sisältävät 2 mm:n saumavälin. GRANITY JAZZ URBAN GRANITY JAZZ URBAN 600 x 600 mm Mesh A 25 x 600 mm 300 x 600 mm 150 x 600 mm 100 x 600 mm 50 x 600 mm Mesh B 50 x 600 mm 300 x 300 mm Mesh C 25 x 600 mm/50 x 600 mm Mesh 1 25 x 100 mm Mesh D 25 x 600 mm/50 x 600 mm Mesh 2 50 x 50 mm Skirting A 95x600 mm Skirting B 95x300 mm Mesh 3 50 x 100 mm Bullnose step tread 1 600x600 mm Bullnose step tread 2 300x600 mm Mesh x 100 mm Bullnose step tread 3 300x300 mm Bullnose step corner x 600 mm Bullnose step corner x 300 mm

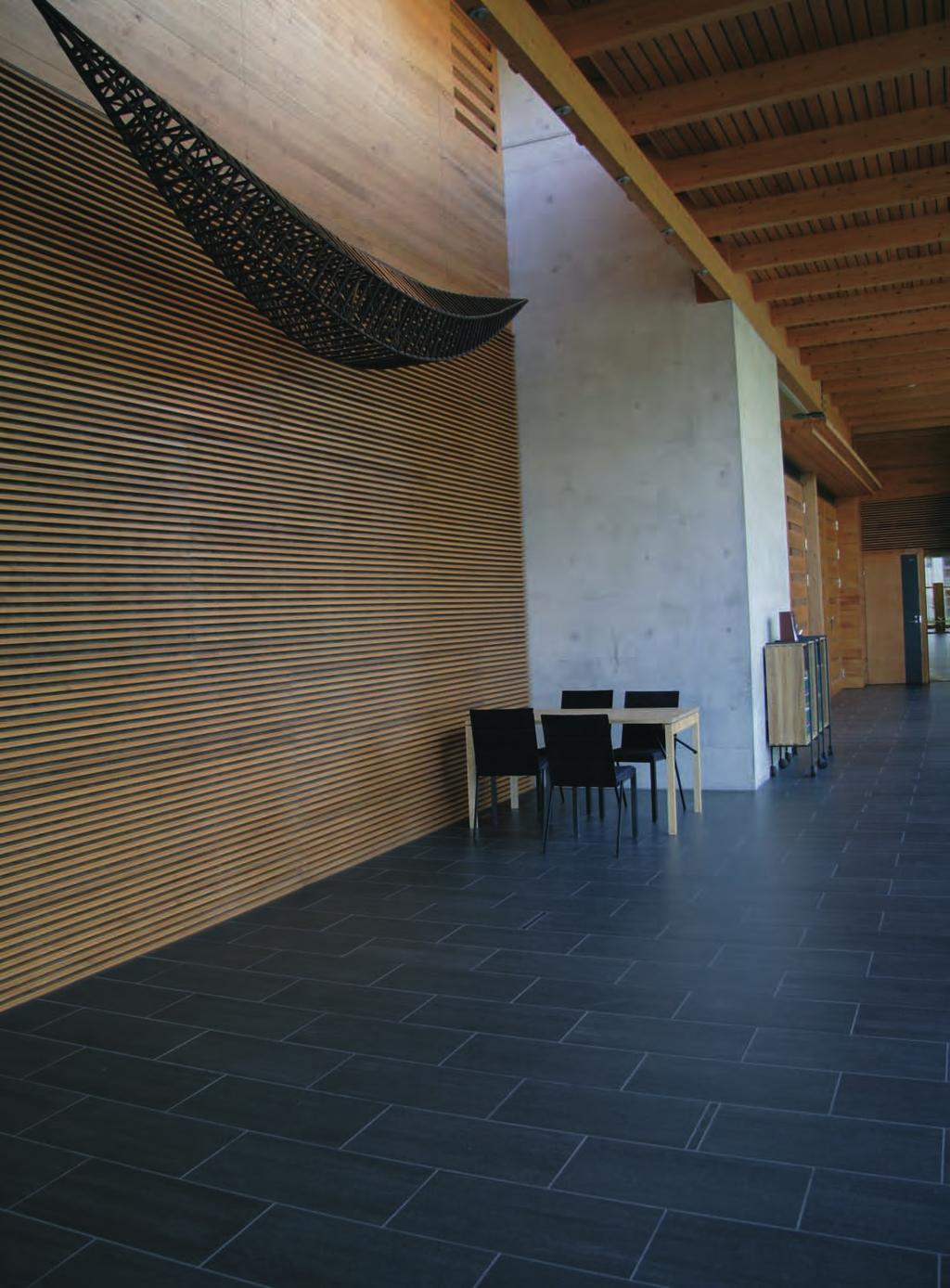

140 GRANITY JAZZ URBAN GRANITY JAZZ URBAN 139 Step with rised piece x 600 mm Step with rised piece x 600 mm Inca Step with rised piece x 300 mm Step with rised piece x 600 mm Maya Step with rised piece x 300 mm Grooved Bullnose step tread x 600 mm PINNAT: Naturale (mattapinta) 9,7 mm R9 Grooved Bullnose step tread x 600 mm Grooved Bullnose step tread x 300 mm Satin (puolikiiltävä) Levigato (kiiltävä) Strutturato (karkea) 9,5 mm 9,0 mm 9,7 mm R10 Grooved cove x 600 mm Grooved cove x 300 mm Grooved step corner with riser piece x 600 mm Grooved step corner with riser piece x 300 mm Grooved step with rised piece x 600 mm Grooved step with rised piece x 600 mm Grooved step with rised piece x 300 mm

141

142 Aukeaman kohde: Laajasalon kappeli, Helsinki

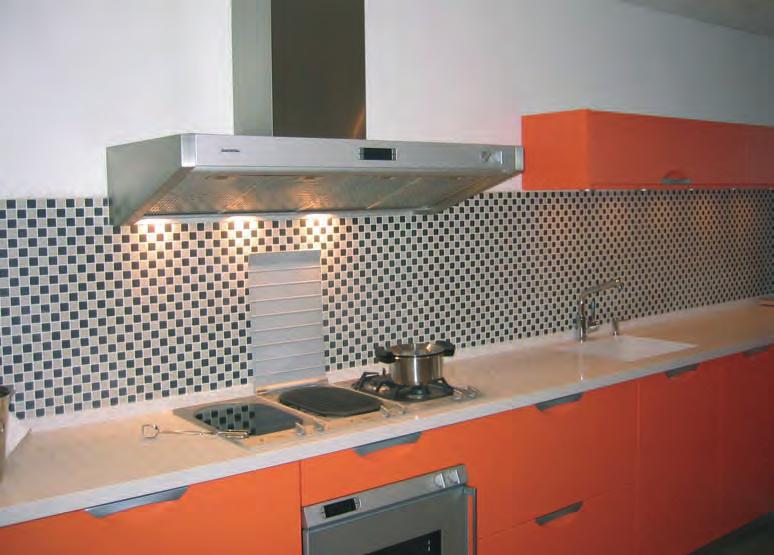

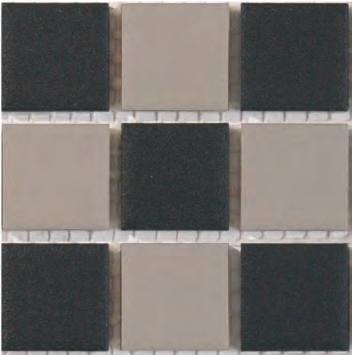

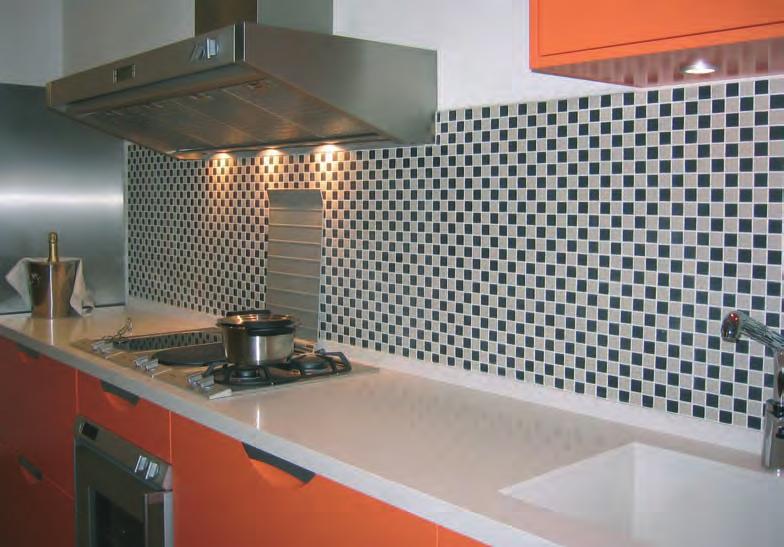

143 UCI barcelona

144 VÄRIT JA KOOT UCI barcelona Extra White 050 White 010 White 063 Light Grey 004 Light Grey 327 Grey 007 Grey 044 Cream 436 Vanilla la 090 Cotto 091 Dark Cottoto 343 Mustard 018 Bordeaux 046 Deepep Purple 008 Extra Light blue 012 Light Blue 075 Blue 084 Dark Blue 321 Light Green 028 Dark Greenen 317 Black 051 Extra White 050 White 063 Light Grey 327 Grey 010 White 004 Light Grey 317 Black 044 Cream 436 Vanilla 090 Cotto 091 Dark Cotto 343 Mustard 018 Bordeaux 008 Extra Light Blue 012 Light Blue 075 Blue 084 Dark Blue 321 Light Green 028 Dark Green 007 Grey 046 Deep Purple 25 x 25 mm 48 x 48 mm kiiltävä (AF) matta (AM)

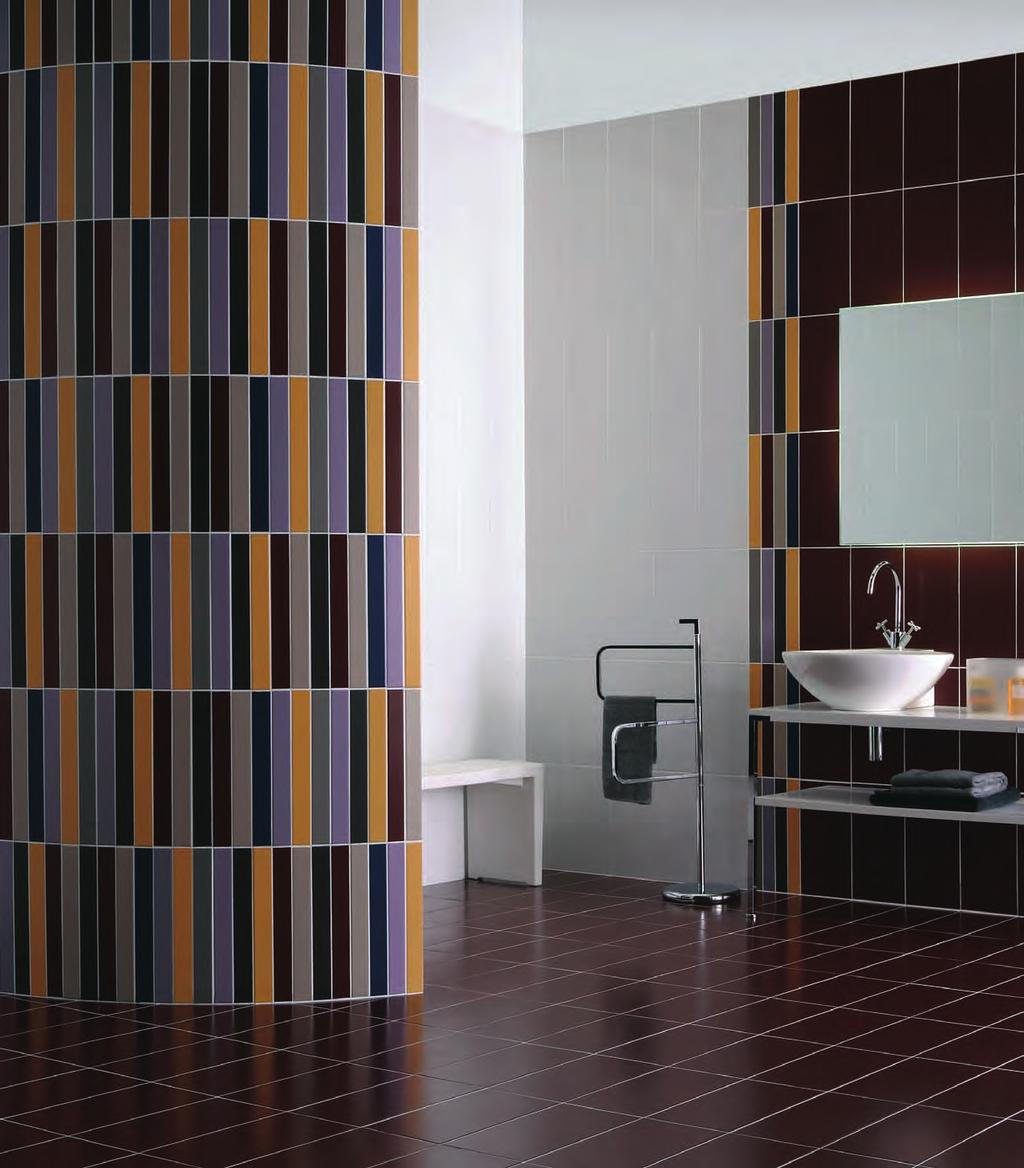

145 UCI london

146 VÄRIT JA KOOT UCI london 145 LO2031 LO2015 LO2017 LO2010 LO2009 LO2029 LO2030 LO2010 LO2009 LO2029 LO2030 LO2018 KOOT kaikki värit: 25 x 25 mm 48 x 48 mm 100 x 100 mm LO2010/17 arkki 25 x 25 mm/ 302 x 302 mm LO2050 arkki 25 x 25 mm/302 x 302 mm

147 VOGUE system

148 147

149 VÄRIT JA KOOT VOGUE system Valmistettu EN Ryhmä BIIa -standardin mukaisesti. GHIACCIO RAL 9003 LATTE RAL 9010 SETA RAL 1015 BEIGE RAL 1001 TORTORA RAL 1019 PERLA RAL 7004 ROSA BORDEAUX RAL 3005 ROSSO RAL 3020 CORALLO RAL 2012 MANDARINO RAL 1034 ARANCIO RAL 8023 ALBICOCCA RAL 1034 GIALLO RAL 1002 POMPELMO GIRASOLE PAPAYA CEDRO RAL 1018 Vogue System -sarjan laatoissa on kahdeksan eri modulikokoa, jotka soveltuvat asennettavaksi keskenään niin, että saumat kohtaavat. Laatat ovat saatavilla viidellä eri pintavaihtoehdolla. Suurin osa väreistä ovat RAL-värikartan mukaisia. Sarjaan on saatavilla erikoiskulmakappaleita, boordeja ja tehostevärejä. Kaikki klinkkerit ovat pakkasluokiteltuja pystypinnoilla, ja soveltuvat julkisen tilan käyttöön.

150 149 GIADA PISTACCIO SMERALDO OLIVE MENTA RAL 6028 TURCHESE RAL 6034 CIELO BLU AVIO RAL 5014 OLTREMARE RAL 5005 COBALTO RAL 5022 AZZURRO LAGUNA LILLA RAL 7047 LAVANDA RAL 4009 GRIGIO RAL 7006 NOCCIOLA RAL 8025 ARGENTO RAL 7044 FERRO RAL 8019 CAFFE NERO RAL 9004

151 VÄRIT JA KOOT VOGUE system Valmistettu EN Ryhmä BIIa -standardin mukaisesti. Sisäaltaat VOGUE SYSTEM-sarja: GHIACCIO LATTE SETA BEIGE TORTORA LILLA ROSA ALBICOCCA ARANCIO PERLA BORDEAUX ROSSO CORALLO MANDARINO GIALLO CEDRO SMERALDO 40x40 cm 20x40 cm 5x40 cm 20x20 cm 10x10 cm 10x20 cm 5x5 cm 5x20 cm 1,2x20 cm 2,5x20 cm N 2,5x10 cm K 2,5x20 cm F 2,5x2,5 cm E 2,5x2,5 cm M 2,5x20 cm W 2,5x10 cm C 2,5x2,5 cm D 2,5x2,5 cm Battiscopa Z 10x10 cm Battiscopa I 10x20 cm H 2,5x10 cm G 2,5x10 cm Battiscopa U 10x10 cm Battiscopa X 10x20 cm Battiscopa X 10x40 cm matta kiiltävä meleerattu karkea liukueste tactile carpet RF IG

152 151 VOGUE SYSTEM-sarja: MENTA TURCHESE GIADA LAGUNA GRIGIO LAVANDA COBALTO CIELO BLU AVIO OLTREMARE AZZURRO FERRO NERO CAFFE GIRASOLE OLIVA PAPAYA PISTACCIO POMPELMO NOCCIOLA ARGENTO 40x40 cm 20x40 cm 5x40 cm 20x20 cm 10x10 cm 10x20 cm 5x5 cm 5x20 cm 1,2x20 cm 2,5x20 cm N 2,5x20 cm K 2,5x10 cm F 2,5x2,5 cm E 2,5x2,5 cm M 2,5x20 cm W 2,5x10 cm C 2,5x2,5 cm D 2,5x2,5 cm Battiscopa Z 10x10 cm Battiscopa I 10x20 cm H 2,5x10 cm G 2,5x10 cm Battiscopa U 10x10 cm Battiscopa X 10x20 cm Battiscopa X 10x20 cm

153 VOGUE linea vetro

154 VÄRIT JA KOOT VOGUE linea vetro 153 GHIACCIO RAL 9003 SETA RAL 1015 BEIGE RAL 1001 ROSSO RAL 3020 MANDARINO RAL 1034 CEDRO RAL 1018 SMERALDO MENTA RAL 6028 GIADA AZZURRO CIELO BLU AVIO RAL 5014 COBALTO RAL 5022 ANTRACITE PERLA RAL7004 GRIGIO RAL 7006 NERO 9004 Kaikkia kokoja ja värejä on saatavana sekä kiiltävä- että mattapintaisina. 30 x 30 cm 298,7 x 298,7 mm 10 x 10 cm 98,2 x 98,2 mm 10 x 30 cm 98,3 x 298,7 mm 15 x 60 cm 148,3 x 599,4 mm 30 x 120 cm 298,7 x 1194,8 mm

155 KULMALISTAT GENESIS YKSIVÄRISET KULMALISTAT 01 Valkoinen (100) 10 Ivory/norsunluu 11 Harmaa (120) 12 Peach/persikka (131) 14 Buff (132) 15 Pink 16 Musta 17 Slate/siniharmaa 19 Jade 20 Ruskea 21 Blue (182) 25 Beige (131) 26 Cream/kerma (112) 28 Vihreä 30 Punainen (2900) 34 Soft Grey (115) 36 Sage/havunvihreä 37 Kanerva ALUMIINISET KULMALISTAT 01 Valkoinen 10 Ivory 11 Harmaa 12 Persikka TP63 TP64 TPXL 6 mm 9 mm 11 mm Mattahopea Kiiltävä hopea NELIKULMAISET LAATTALISTAT Kiiltävä kulta 15 Pink 16 Musta 17 Slate/siniharmaa 19 Jade 20 Ruskea 21 Blue 25 Beige 26 Cream/kerma 28 Vihreä 30 Punainen 34 Soft Grey 36 Sage/havun vihreä 37 Kanerva Valkoinen ROSTERILISTAT LATTIOIHIN JA SEINIIN Alumiiniset kulmalistat AT63 AT64 AT65 AT66 6 mm 8 mm 10 mm 12 mm Kromi matta / hopea matta Kromi kiiltävä / hopea kiiltävä Kulta alumiini / kulta kiiltävä AKT AKT 8,5 mm 10,5 mm Kiiltävä hopea Nelikulmaiset laattalistat 9 mm 11 mm Valkoinen No: 510 No: 506 No: 511 No: 508 No: 512 Paksuus: Leveys: Pituus: 10 mm 40 mm 2500 mm 10 mm 11 mm 2500 mm 10 mm 10 mm 2500 mm 10 mm 5 mm 1000 mm 48 x 48 mm metallilaatta

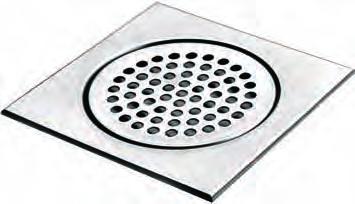

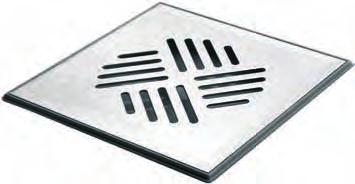

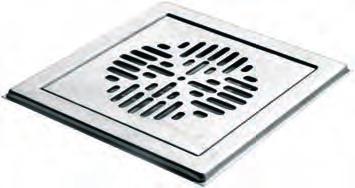

156 ROSTERIKAIVONKANNET MERISER E-P 155 Meriser rosterikaivonkansi 197 x 197 x 4 mm Meriser rosterikaivonkansi 197 x 197 x 7 mm raskaaseen julkiseen käyttöön Meriser rosterikaivonkansi 197 x 197 x 4 mm putkiläpiviennillä E-P rosterikaivonkansi matta 196 x 196 x 4 mm E-P rosterikaivonkansi kiiltävä 196 x 196 x 4 mm E-P rosterikaivonkansi Aurora matta 196 x 196 x 4 mm muovisovitekehyksellä
