SUUNTO EON CORE KÄYTTÖOPAS

Transkriptio

1 SUUNTO EON CORE KÄYTTÖOPAS

2 1. Turvallisuus Näin pääset alkuun Näyttötilat ja näkymät Kuvakkeet Asetusten määrittäminen Tuotteen yhteensopivuus Ennen sukellusta Ominaisuudet Hälytykset, varoitukset ja ilmoitukset Algoritmilukko Nousunopeus Akku Kirjanmerkki Kalenterikello Kompassi Kompassin kalibroiminen Erannon asettaminen Suuntiman lukitseminen Sukellustilojen mukauttaminen DM5:llä Etappisukellukset Viimeisen pysähdyksen syvyys Näytön kirkkaus Sukellushistoria Laitetiedot Sukellustilat Sukellussuunnittelija Näytön kääntäminen Kaasunkulutus Kaasuaika Kaasuseokset Kieli ja mittajärjestelmä Lokikirja Movescount-mobiilisovellus Kaasuseossukellus Kaasujen muokkaaminen sukelluksen aikana Isobaarinen vastadiffuusio (ICD) Henkilökohtaiset ja korkeusasetukset Happilaskennat Suljetun kierron sukellus Suljetun kierron kaasut

3 Avoimen kierron kaasut Asetuspisteet Bailout-kaasut Turva- ja syväpysähdykset Näytteenottonopeus Valmiustila ja syvä lepotila Pinta- ja lentokieltoaika Suunto DM5 ja Movescount Lokien ja asetusten synkronoiminen Laiteohjelmiston päivittäminen Suunto Fused RGBM Sukeltajan turvallisuus Korkealla sijaitsevissa paikoissa sukeltaminen Happialtistus Säiliöpaine Ajastin Vesitunnistimet Huolto ja tuki Käsittelyohjeet Näytönsuojuksen asentaminen Rannekkeen vaihtaminen joustokiinnikkeeseen Akun lataaminen Tuotetuki Hävittäminen ja kierrätys Referenssi Tekniset tiedot Vaatimustenmukaisuus EU:n radiodirektiivi Henkilökohtaiset suojavarusteet EU:ssa EU:n sukellussyvyysmittaristandardi FCC-säännöstenmukaisuus IC Tavaramerkki Patentti-ilmoitus Kansainvälinen rajoitettu takuu Tekijänoikeudet Sukellustermit

4 1. Turvallisuus Turvallisuusvarotoimia koskevat merkinnät VAROITUS: - käytetään osoittamaan menettelyä tai tilannetta, joka voi aiheuttaa vakavan vamman tai kuoleman. HUOMIO: - käytetään osoittamaan sellaista menettelyä tai tilaa, joka aiheuttaa tuotteen vahingoittumisen. HUOMAUTUS: - käytetään tärkeiden tietojen korostamiseen. VINKKI: - käytetään antamaan lisävinkkejä laitteen ominaisuuksien ja toimintojen käyttöön. Ennen sukellusta Varmista, että ymmärrät täysin sukellusinstrumenttiesi käytön, näytöt ja rajoitukset. Jos sinulla on kysyttävää tästä käsikirjasta tai sukellustietokoneesta, ota yhteys Suunto-jälleenmyyjääsi ennen sukellusta. Muista aina, että OLET ITSE VASTUUSSA OMASTA TURVALLISUUDESTASI! Tämä sukellustietokone on tarkoitettu käytettäväksi ainoastaan paineilman kanssa. Turvallisuusvarotoimet VAROITUS: SUKELLUSTIETOKONEET ON TARKOITETTU VAIN KOULUTETTUJEN SUKELTAJIEN KÄYTTÖÖN! Riittämätön koulutus mihin tahansa sukellustapaan, mukaan lukien vapaasukellus, saattaa johtaa käyttäjän virheisiin, kuten virheellisten kaasuseosten käyttöön tai väärin suoritettuun dekompressioon, mikä puolestaan voi aiheuttaa vakavan loukkaantumisen tai kuoleman. VAROITUS: Lue sukellustietokoneen painettu pikaohje ja verkossa oleva käyttöopas. Lukematta jättäminen voi johtaa epäasianmukaiseen käyttöön sekä aiheuttaa vakavan vamman tai kuoleman. VAROITUS: SUKELTAJANTAUDIN (DCS) VAARA ON AINA OLEMASSA KAIKISSA SUKELLUKSISSA, VAIKKA NOUDATTAISIT SUKELLUSTAULUKOIDEN TAI -TIETOKONEEN SUKELLUSSUUNNITELMAA. MIKÄÄN TOIMENPIDE, SUKELLUSTIETOKONE TAI SUKELLUSTAULUKKO EI POISTA SUKELTAJANTAUDIN TAI HAPPIMYRKYTYKSEN MAHDOLLISUUTTA! Yksilön fysiologinen tila voi vaihdella eri päivinä. Sukellustietokone ei voi tietää näistä vaihteluista. Sinun on erittäin suositeltavaa pysytellä selvästi laitteen ilmoittamien altistusrajojen sisäpuolella, jotta sukeltajantaudin riski olisi minimaalinen. Lisävarotoimena sinun kannattaa ottaa yhteyttä lääkäriin ja keskustella soveltuvuudestasi sukeltamiseen. VAROITUS: Jos käytät sydämentahdistinta, emme suosittele laitesukellusta. Laitesukellus kohdistaa kehoon fyysistä rasitusta, joka ei ehkä ole hyväksi tahdistimille. 4

5 VAROITUS: Jos käytät sydämentahdistinta, kysy neuvoa lääkäriltä ennen tämän laitteen käyttöä. Laitteen induktiivinen kommunikointitaajuus saattaa aiheuttaa häiriöitä tahdistimiin. VAROITUS: Tuotteemme ovat alan standardien mukaisia, mutta ihokosketus tuotteeseen voi aiheuttaa allergisia reaktioita tai ihon ärtymistä. Lopeta tässä tapauksessa tuotteen käyttäminen heti ja hakeudu lääkärin vastaanotolle. VAROITUS: Ei ole tarkoitettu ammattikäyttöön! Suunto-sukellustietokoneet on tarkoitettu vain harrastekäyttöön. Kaupallisen tai ammatillisen sukelluksen vaatimukset voivat altistaa sukeltajan syvyyksille ja olosuhteille, joilla on taipumus suurentaa sukeltajantaudin (DCS) vaaraa. Tästä syystä Suunto suosittelee voimakkaasti, että laitetta ei käytetä mihinkään kaupallisiin tai ammatillisiin sukelluksiin. VAROITUS: KÄYTÄ VARALAITTEITA! Käytä varalaitteita, kuten syvyysmittaria, veden alla toimivaa painemittaria, ajastinta tai kelloa, ja varmista, että sinulla on pääsy dekompressiotaulukoihin aina, kun sukellat sukellustietokoneen kanssa. VAROITUS: Turvallisuussyistä ei koskaan pidä sukeltaa yksin. Sukella aina ennalta sovitun parin kanssa. Sukelluksen jälkeen kannattaa myös pysytellä muiden läheisyydessä jonkin aikaa, koska mahdolliset sukeltajantaudin oireet voivat ilmetä viiveellä tai alkaa vasta sukelluksen jälkeisten toimiesi vuoksi. VAROITUS: TEE ESITARKISTUKSET! Tarkista aina ennen sukellusta, että sukellustietokoneesi toimii ja että sen asetukset on tehty oikein. Tarkista, että näyttö toimii, paristossa on virtaa ja niin edelleen. VAROITUS: Tarkista sukellustietokoneesi säännöllisesti sukelluksen aikana. Jos uskot tai päättelet, että tietokoneen joissain toiminnoissa on ongelma, lopeta sukellus välittömästi ja palaa turvallisesti takaisin pinnalle. Soita Suunnon asiakastukeen ja palauta tietokone valtuutettuun Suunto-huoltoliikkeeseen tarkastettavaksi. VAROITUS: SUKELLUSTIETOKONETTA EI SAA KOSKAAN VAIHTAA TAI JAKAA KÄYTTÄJIEN KESKEN, KUN SE ON TOIMINNASSA! Laitteen tiedot eivät päde henkilöön, joka ei ole käyttänyt sitä koko sukelluksen tai peräkkäisten sukellusten ajan. Sukellusprofiilien on vastattava käyttäjän profiilia. Jos sukellustietokone jätetään pinnalle jonkin sukelluksen ajaksi, sen myöhemmissä sukelluksissa tarjoamat tiedot ovat epätarkkoja. Mikään sukellustietokone ei pysty huomioimaan ilman tietokonetta tehtyjä sukelluksia. Tästä syystä kaikki neljän päivän sisällä ennen tietokoneen ensimmäistä käyttökertaa tehdyt sukellukset voivat aiheuttaa harhaanjohtavia tietoja ja siksi niitä on vältettävä. VAROITUS: ÄLÄ ALTISTA MITÄÄN SUKELLUSTIETOKONEEN OSAA MILLEKÄÄN KAASUSEOKSELLE, JOKA SISÄLTÄÄ YLI 40 % HAPPEA! Rikastettu ilma, jonka happipitoisuus on suurempi, aiheuttaa tulipalon tai räjähdyksen ja vakavan vamman tai kuoleman vaaran. VAROITUS: ÄLÄ SUKELLA KÄYTTÄEN KAASUA, JOS ET OLE HENKILÖKOHTAISESTI VARMISTANUT SEN SISÄLTÖÄ JA SYÖTTÄNYT ANALYSOITUA ARVOA SUKELLUSTIETOKONEESEEN! Jos kaasupullon sisältöä ei tarkisteta ja asianmukaisia kaasuarvoja syötetä sukellustietokoneeseen, sukellussuunnitelman tiedot ovat virheelliset. 5

6 VAROITUS: Sukellussuunnitteluohjelmiston, kuten Suunto DM5 -ohjelmiston, käyttäminen ei korvaa asianmukaista sukelluskoulutusta. Kaasuseosten kanssa sukeltamiseen liittyy vaaroja, joita ilman kanssa sukeltavat eivät tunne. Sukeltaminen Trimix-, Triox-, Heliox- ja Nitrox-kaasuseoksen tai kaikkien niiden kanssa edellyttää sukeltajilta kyseisen sukellustyypin mukaista erikoiskoulutusta. VAROITUS: Älä käytä Suunto-USB-kaapelia tiloissa, joissa on syttyviä kaasuja. Tämä voi aiheuttaa räjähdyksen. VAROITUS: Älä pura tai muokkaa Suunto-USB-kaapelia millään tavalla. Tämä voi aiheuttaa sähköiskun tai tulipalon. VAROITUS: Älä käytä Suunto-USB-kaapelia, jos kaapeli tai sen osat ovat vaurioituneet. HUOMIO: USB-kaapelin liitinnastat EIVÄT SAA koskettaa mitään johtavaa pintaa. Tällöin kaapeliin voi tulla oikosulku eikä sitä voi enää käyttää. Hätänousut Siinä epätodennäköisessä tapauksessa, että sukellustietokoneesi menee epäkuntoon sukelluksen aikana, noudata niitä hätätoimenpiteitä, jotka olet saanut sertifioidulta sukelluskoulutusjärjestöltäsi koskien välitöntä ja turvallista hätänousua. 6

7 2. Näin pääset alkuun 2.1. Näyttötilat ja näkymät Suunto EON Core -laitteessa on kaksi päänäkymää pinta- ja sukellustiloissa: aika/suoranousu ja kompassi. Voit vaihtaa päänäkymää painamalla keskipainiketta. Oikeassa alakulmassa on useita tietoja, mukaan lukien enimmäissyvyys, säiliöpaine, ajastin ja sukellettaessa myös suoranousuaika ja pysähdykset. Voit vaihtaa näytettäviä tietoja painamalla alapainiketta. HUOMAUTUS: Päänäkymiä voi mukauttaa. Katso 3.8. Sukellustilojen mukauttaminen DM5:llä. Suunto EON Core vaihtaa automaattisesti pinta- ja sukellustilan välillä. Jos olet syvemmällä kuin 1,2 m vedenpinnasta, sukellustila aktivoituu. Seuraava näyttö näkyy Suunto EON Core -laitteessa, kun säiliöpainenäyttö on käytössä: Tämänhetkinen syvyys on 19,0 m Sukellusaika on 22 minuuttia Säiliöpainetta on jäljellä 125 bar Suoranousuaika on 50 minuuttia Turvapysähdys on tulossa 3,0 metrin syvyydessä 16 tuntia sukellusaikaa jäljellä, ennen kuin lataus on tarpeen 2.2. Kuvakkeet Suunto EON Core käyttää seuraavia kuvakkeita: Lentokieltoaika Pinta-aika (aikaväli) Akun tila (laitteelle: lataa, ok, alhainen; Tank POD: ok, alhainen) 7

8 Akun varaustaso - numero ilmoittaa jäljellä olevan ajan ennen lataustarvetta Säiliö- / kaasunpainetiedot 2.3. Asetusten määrittäminen Saat eniten hyötyä Suunto EON Core -sukellustietokoneestasi käyttämällä hiukan aikaa ominaisuuksien ja näyttöjen muokkaamiseen. Varmista ehdottomasti, että tunnet tietokoneesi ja että olet määrittänyt sen asetukset haluamallasi tavalla, ennen kuin laskeudut veteen. Käytön aloittaminen 1. Herätä laite liittämällä USB-kaapeli PC-/Mac-tietokoneeseen (tai mahdolliseen USBvirtalähteeseen). 2. Määritä laitteen asetukset noudattamalla ohjattua käynnistystoimintoa. Kun laite on valmis, se siirtyy pintatilaan. 3. Lataa täyteen ennen ensimmäistä sukellusta. Ohjattu käynnistystoiminto opastaa sinua seuraavien asetusten määrittämisessä: Kieli Yksiköt Ajan muoto (12 h / 24 h) Päivämäärän muoto (pp.kk / kk.pp) Liittäminen DM5-ohjelmistoon (valinnainen) 8

9 2.4. Tuotteen yhteensopivuus Suunto EON Core -laitetta voi käyttää yhdessä Suunto Tank PODin kanssa säiliön paineen langattomaan siirtoon sukellustietokoneeseen. Kaasuseossukellusta varten sukellustietokoneeseen voidaan yhdistää yksi tai useampia Tank POD -laitteita. Tämä sukellustietokone voidaan myös liittää Suunto Movescount -ohjelmaan Bluetoothin kautta. Sovelluksen avulla voit muuttaa laitteen asetuksia ja siirtää sukelluslokeja Suunto Movescountiin. Voit myös liittää sukellustietokoneen PC- tai Mac-tietokoneeseen mukana toimitetulla USBkaapelilla ja muokata laitteen asetuksia, suunnitella sukelluksia ja päivittää sukellustietokoneen ohjelmiston Suunto DM5 -ohjelmiston avulla. Lisävarusteena Suunto EON Core -laitteeseen saatavan joustokiinnikesovitinpakkauksen avulla voit halutessasi korvata rannekkeen joustokiinnikkeellä. Älä käytä tätä sukellustietokonetta hyväksymättömien lisälaitteiden kanssa tai yritä muodostaa langatonta yhteyttä mobiilisovelluksiin tai laitteisiin, joita Suunto ei ole hyväksynyt tai joita se ei tue virallisesti Ennen sukellusta Varmista, että ymmärrät sukellusinstrumenttiesi käyttötavan, näytöt ja rajoitukset täysin. Jos sinulla on kysyttävää tästä käsikirjasta tai sukellustietokoneesta, ota yhteys Suuntojälleenmyyjään ennen sukellusta. Muista aina, että OLET ITSE VASTUUSSA OMASTA TURVALLISUUDESTASI! Tämä sukellustietokone on tarkoitettu käytettäväksi ainoastaan paineilman kanssa. Sitä ei saa käyttää minkään muun tyyppisessä laitesukelluksessa. Paineilman syötön on oltava EUstandardin EN12021:2014 vaatimusten mukainen. Ennen kuin lähdet sukellusmatkalle, on erittäin suositeltavaa tarkastaa sukellustietokoneesi huolellisesti ja varmistaa, että kaikki toimii oikein. Sukelluskohteessa on tehtävä manuaaliset tarkistukset ennen veteen menoa. Tarkista sukellustietokoneesta seuraavat asiat: 1. Suunto EON Core Laite on oikeassa tilassa ja näyttö toimii odotetulla tavalla. 2. Korkeusasetus on oikein. 3. Henkilökohtainen asetus on oikein. 4. Syväpysähdykset on asetettu oikein. 5. Yksikköjärjestelmä on oikein. 6. Kompassi on kalibroitu. Käynnistä kalibrointi manuaalisesti vahvistaaksesi, että myös sukellustietokoneen äänimerkit toimivat. Onnistuneen kalibroinnin jälkeen tulee kuulua äänimerkki. 7. Akku on täyteen ladattu. 8. Kaikki ensisijaiset ja varamittarit ajan, paineen ja syvyyden mittaamiseen (digitaaliset ja mekaaniset) näyttävät virheettömiä, johdonmukaisia lukemia. 9. Jos käytetään Suunto Tank POD -laitteita, varmista, että yhteydet toimivat ja kaasun valinnat ovat oikein. 9

10 3. Ominaisuudet 3.1. Hälytykset, varoitukset ja ilmoitukset Suunto EON Core -laitteen hälytykset, varoitukset ja ilmoitukset ovat värikoodattuja. Ne näkyvät selvästi näytössä äänihälytyksen yhteydessä (jos äänet ovat käytössä). Hälytykset ovat aina punaisia. Varoitukset voivat olla punaisia tai keltaisia. Ilmoitukset ovat aina keltaisia. Kun järjestelmä antaa hälytyksen, varoituksen tai ilmoituksen, näyttöön avautuu viesti. Nämä ponnahdusviestit voi kuitata painamalla mitä tahansa painiketta. Huomiota edellyttävät tiedot pysyvät näytössä tai vieritettävänä elementtinä alakentässä, kunnes tilanne normalisoituu. Hälytykset ovat kriittisiä tapahtumia, jotka edellyttävät aina välittömiä toimia. Kun hälytystilanne normalisoituu, hälytys loppuu automaattisesti. Hälytys Selite Nousunopeus on ylittänyt turvallisen 10 metrin (33 jalan) minuuttinopeuden vähintään viiden sekunnin ajan. Dekompression kattosyvyys on ohitettu yli 0,6 metrillä (2 jalalla) etappisukelluksessa. Laskeudu välittömästi takaisin kattosyvyyden alapuolelle ja jatka nousemista normaalisti. Hapen osapaine ylittää turvallisen tason (>1,6). Nouse välittömästi tai vaihda kaasuun, jonka happipitoisuus on pienempi. Hapen osapaine alle turvallisen tason (<0,18). Laskeudu välittömästi tai vaihda kaasuun, jonka happipitoisuus on suurempi. Varoitukset ilmoittavat tilanteista, jotka voivat vaikuttaa terveyteesi ja turvallisuuteesi, jos et reagoi niihin. Kuittaa varoitus painamalla mitä tahansa painiketta. Varoitus CNS100 % OTU300 Syvyys Selite Keskushermoston myrkytystaso 100%:n rajalla Suositeltu päivittäinen happitoleranssiyksikön raja on saavutettu Syvyys ylittää syvyyshälytysrajan 10

11 Varoitus Sukellusaika Diluentin hapen osapaine (PO2) korkea Diluentin hapen osapaine (PO2) matala Kaasuaika Selite Sukellusaika ylittää sukellusajan hälytysrajan Diluentin hapen osapaine ylittää turvallisen tason (>1.6); ei välitöntä vaaraa, ellei diluenttia käytetä esim. pelastuskaasuna Diluentin hapen osapaine alle turvallisen tason (<0,18); ei välitöntä vaaraa, ellei diluenttia käytetä esim. pelastuskaasuna Kaasuaika ylittää kaasuajan hälytysrajan tai säiliön paine on alle 35 bar (~ 510 psi), jolloin kaasuaika on nolla. Turvapysähdys ohitettu Turvapysähdyksen kattosyvyys ohitettu yli 0,6 metrillä (2 jalalla) Säiliöpaine Säiliön paine on säiliöpaineen hälytysrajan alapuolella. Muokattavissa olevan kaasuaikahälytyksen lisäksi sukellustietokoneesi näyttää hälytyksen, kun jäljellä oleva paine on 75 bar ja 50 bar. Säiliöpaineluku tulee näyttöön ja muuttuu keltaiseksi, kun paine on 75 bar, ja punaiseksi, kun paine on 50 bar. Ilmoitukset kertovat tilanteista, jotka edellyttävät ennalta ehkäiseviä toimia. Kuittaa ilmoitus painamalla mitä tahansa painiketta. Ilmoitus CNS80 % OTU250 Change gas (Vaihda kaasu) Low battery (Akku vähissä) Re-charge needed (Lataus tarpeen) Setpoint switched (Asetuspiste vaihdettu) Tank POD low battery (Tank PODin paristo vähissä) Selite Keskushermoston myrkytystaso 80 %:n rajalla Noin 80 % OTU:n suositellusta päivittäisestä rajasta saavutettu Kaasuseoksia käytettäessä on nousun aikana turvallista vaihtaa seuraavaan käytettävissä olevaan kaasuseokseen optimaalisen dekompressioprofiilin saavuttamiseksi Sukellusaikaa jäljellä noin kolme tuntia Akussa on varausta noin kahdeksi tunniksi, se on ladattava ennen seuraavaa sukellusta Asetuspiste vaihdettu automaattisesti suljetun kierron sukelluksella Katso Asetuspisteet Tank POD -laitteen pariston käyttöikä on lopussa ja se on vaihdettava 11

12 3.2. Algoritmilukko Suunto Fused RGBM -algoritmi lukitaan 48 tunnin ajaksi, jos jätät dekompressiopysähdyksiä tekemättä yli kolmen (3) minuutin ajan. Kun algoritmi on lukittu, algoritmitietoja ei ole saatavilla ja sen sijaan näytetään LOCKED (LUKITTU). Algoritmin lukitus on turvaominaisuus, joka korostaa, että algoritmin tiedot eivät ole enää voimassa. Jos nouset yli 0,6 m (2 jalkaa) dekompressiokaton yläpuolelle, kattoparametri muuttuu punaiseksi, sen viereen tulee alaspäin osoittava nuoli ja laite antaa äänihälytyksen. Tällaisessa tilanteessa sinun pitää laskeutua takaisin kattosyvyyden alapuolelle jatkamaan dekompressiota. Jos et tee niin kolmen (3) minuutin kuluessa, Suunto EON Core lukitsee algoritmilaskennan ja näyttää sen sijaan tekstin LOCKED (LUKITTU), kuten kuvassa. Huomaa, että kattoarvoa ei enää ole. Tässä tilassa suurennat sukeltajantaudin (DCS) riskiäsi merkittävästi. Dekompressiotiedot eivät ole saatavilla seuraavaan 48 tuntiin pintaan nousemisen jälkeen. Laitteen kanssa on mahdollista sukeltaa, kun algoritmi on lukittu, mutta dekompressiotietojen sijasta näytetään LOCKED (LUKITTU). Sukellustilaan siirtyminen algoritmin ollessa lukittuna nollaa algoritmilukon ajan takaisin 48 tuntiin, kun tulet pintaan Nousunopeus Sukelluksen aikana vasemmalla oleva palkki ilmaisee nousunopeutta. Yksi palkin askel vastaa 2 metriä minuutissa. Palkki on myös värillinen: Vihreä osoittaa, että nousunopeus on ok, alle 8 m (26,2 jalkaa) minuutissa Keltainen osoittaa, että nousunopeus on kohtalaisen suuri, 8-10 m (26-33 jalkaa) minuutissa Punainen osoittaa, että nousunopeus on liian suuri, yli 10 m (33 jalkaa) minuutissa Kun suurin sallittu nousunopeus ylittyy viiden sekunnin ajan, laite laukaisee hälytyksen. Nousunopeusrikkomukset pidentävät turvapysähdysaikoja. 12

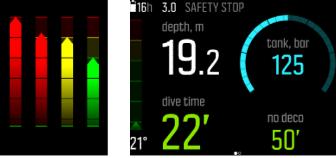

13 VAROITUS: ÄLÄ YLITÄ ENIMMÄISNOUSUNOPEUTTA! Nopeat nousut lisäävät vammojen vaaraa. Sinun on aina tehtävä pakolliset ja suositellut turvapysähdykset, kun olet ylittänyt suositellun enimmäisnousunopeuden. Jos tätä pakollista turvapysähdystä ei tehdä, dekompressiomalli rankaisee seuraavia sukelluksiasi Akku Suunto EON Core -laitteessa on ladattava litium-ioni-akku. Lataa akku kytkemällä Suunto EON Core virtalähteeseen mukana toimitetulla USB-kaapelilla. Käytä virtalähteenä joko tietokoneen USB-liitäntää tai seinälaturia. Akkukuvake on näytön vasemmassa yläkulmassa ja ilmaisee akun tilan. Akkukuvakkeen oikealla puolella on arvioitu jäljellä oleva sukellusaika tunteina. Kuvake Selite Arvioitu jäljellä oleva sukellusaika on 16 tuntia; ei välitöntä tarvetta ladata Arvioitu jäljellä oleva sukellusaika on kolme (3) tuntia tai vähemmän; lataaminen tarpeen Arvioitu jäljellä oleva sukellusaika on alle yksi (1) tunti; lataa välittömästi Akku latautuu ja näyttää nykyisen lataustason mukaisen jäljellä olevan sukellusajan Kun lataustaso laskee alle kahden (2) tunnin, et voi aloittaa sukellusta Suunto EON Corelaitteella. Ponnahdusikkunan viesti kertoo, että lataaminen on tarpeen Kirjanmerkki Voit lisätä aktiiviseen lokiin tarvittaessa kirjanmerkin (aikaleima) pitämällä alapainiketta painettuna. Jos tallennat kirjanmerkin kompassinäkymässä, kirjanmerkki koostuu aikaleimasta ja senhetkisestä kompassisuunnasta Kalenterikello Aika- ja päivämääräasetukset ovat kohdassa General (Yleinen) / Device settings (Laitteen asetukset) / Time & date (Aika ja päivämäärä). 13

14 Ajan ja päivämäärän muoto ovat kohdassa General (Yleinen) / Device settings (Laitteen asetukset) / Units and formats (Yksiköt ja muodot). Ajan ja päivämäärän muuttaminen 1. Avaa valikko pitämällä keskipainike painettuna. 2. Selaa kohtaan General (Yleinen) / Device settings (Laitteen asetukset) / Time & date (Aika ja päivämäärä). 3. Vieritä kohtaan Set time (Aseta aika) tai Set date (Aseta päivämäärä) ylä- tai alapainikkeella. 4. Avaa asetus painamalla keskipainiketta. 5. Säädä asetusta ylä- tai alapainikkeella. 6. Siirry seuraavaan asetukseen painamalla keskipainiketta. 7. Kun viimeinen arvo on säädetty, tallenna painamalla keskipainiketta uudelleen ja siirry takaisin Time & date (Aika ja päivämäärä) -valikkoon. 8. Poistu, kun olet valmis, pitämällä keskipainiketta painettuna. Ajan ja päivämäärän muodon vaihtaminen 1. Avaa valikko pitämällä keskipainike painettuna. 2. Selaa kohtaan General (Yleinen) / Device settings (Laitteen asetukset) / Units and formats (Yksiköt ja muodot). 3. Vieritä kohtaan Time format (Ajan muoto) tai Date format (Päivämäärän muoto) ylä- tai alapainikkeella. 4. Muuta muotoja, ja tallenna ne noudattamalla edellä olevien vaiheiden 5 8 ohjeita Kompassi Suunto EON Core sisältää kallistuskompensoidun digitaalisen kompassin, jota voidaan käyttää päänäkymänä Kompassin kalibroiminen Kompassi on kalibroitava Suunto EON Core -laitteen ensimmäisellä käyttökerralla. Suunto EON Core näyttää kalibrointikuvakkeen, kun siirryt kompassinäkymään. Kalibroi kompassi tekemällä sillä kädessäsi hitaasti suurta kahdeksikkoa. Kalibroinnin aikana kompassi säätää itsensä ympäröivän magneettikentän mukaan. Ympäröivän magneettikentän muutosten vuoksi kompassi on suositeltavaa kalibroida uudelleen aina ennen sukeltamista. Kalibroinnin aloittaminen manuaalisesti: 14

15 1. Siirry valikkoon pitämällä keskipainiketta painettuna. 2. Selaa kohtaan General (Yleiset) / Compass (Kompassi). 3. Siirry kohtaan Compass (Kompassi) painamalla keskipainiketta. 4. Valitse Calibrate (Kalibroi) vierittämällä ylös- tai alaspäin. 5. Aloita kalibrointi liikuttamalla laitetta kolmiulotteisen kahdeksikon suuntaisesti kuten kuvassa. 6. Äänimerkki ilmoittaa, että kalibrointi on onnistunut, ja näyttö palaa takaisin Compass (Kompassi) -valikkoon. HUOMAUTUS: Jos kalibrointi epäonnistuu useita kertoja peräkkäin, saatat olla alueella, jossa on voimakkaita magneettilähteitä, kuten suuria metalliesineitä. Siirry toiseen paikkaan ja yritä kompassin kalibroimista uudelleen Erannon asettaminen Säädä aina kompassin eranto sille alueelle, jolla sukellat, niin saat tarkat suuntimat. Tarkista paikallinen eranto luotettavasta lähteestä ja aseta arvo Suunto EON Core -laitteeseen. Erannon asettaminen: 1. Avaa valikko pitämällä keskipainiketta painettuna. 2. Selaa kohtaan Yleiset / Kompassi. 3. Siirry kohtaan Kompassi painamalla keskipainiketta. 4. Paina keskipainiketta uudelleen siirtyäksesi kohtaan Eranto. 5. Aseta erantokulma vierittämällä ylös/alas: Aloita lukemasta 0,0º vierittäen ylöspäin kohti itää tai alaspäin kohti länttä. Jos haluat kytkeä erannon pois päältä, aseta erantokulmaksi 0.0º. 6. Tallenna muutokset painamalla keskimmäistä painiketta ja palaa takaisin Kompassivalikkoon. 7. Poistu pitämällä keskimmäistä painiketta painettuna Suuntiman lukitseminen Suuntima on pohjoisen ja kohteesi välinen kulma. Yksinkertaisesti sanottuna se on suunta, johon haluat kulkea. Kulkusuuntasi sen sijaan on todellinen suunta, johon kuljet. Asettamalla suuntiman lukituksen voit helpottaa suunnistamista ja oikean kulkusuunnan säilyttämistä veden alla. Voit esimerkiksi lukita suuntiman kohti riuttaa ennen veneestä poistumista. Suuntimalukon voi nollata milloin tahansa, mutta sen voi poistaa vain pinnalla. Suuntimalukon asettaminen: 1. Vaihda kompassinäkymään painamalla keskipainiketta. 2. Pidä Suunto EON Core vaakatasossa edessäsi siten, että sen yläosa osoittaa kohteeseesi. 3. Pidä alapainiketta painettuna, kunnes näet Bearing locked (Suuntima lukittu) -ilmoituksen. Kun suuntima on lukittu, lukitusasento näkyy kompassiruusussa alla olevan kuvan mukaisesti. 15

16 Kulkusuuntasi alapuolella (suuri numero kompassin keskellä) näet myös suuntiman ja kulkusuunnan suhteellisen eron. Jos siis haluat esimerkiksi liikkua tarkasti suuntimasi suuntaan, alemman numeron tulee olla 0. Jos haluat asettaa uuden suuntimalukon, toista edelliset vaiheet. Jokainen suuntimalukko tallentuu sukelluslokiin aikaleimalla. Jos haluat poistaa suuntimalukon kompassinäkymästäsi, sinun on palattava pintaan. Suuntimalukon poistaminen: 1. Siirry pintatilassa päävalikkoon painamalla keskipainiketta pitkään. 2. Vieritä kohtaan GENERAL (YLEISET) ylä- tai alapainikkeilla ja paina keskipainiketta. 3. Siirry kohtaan Compass (Kompassi) painamalla keskipainiketta. 4. Valitse Clear bearing (Poista suuntima) keskipainikkeella. 5. Poistu pitämällä keskipainiketta painettuna Sukellustilojen mukauttaminen DM5:llä Voit mukauttaa Suunto EON Core -näkymät ja ominaisuudet Suunto DM5:llä. Voit luoda jopa 10 erilaista sukellustilaa, joissa on kussakin enintään neljä mukautettua näkymää. Katso video YouTubessa. Suunto EON Core -laitteen mukauttaminen: 1. Lataa ja asenna Suunto DM5 osoitteesta 2. Kytke Suunto EON Core tietokoneeseesi USB-kaapelilla. 3. Valitse laiteikkunasta Suunto EON Core. 4. Valitse Mukautus-välilehti. Voit luoda uusia sukellustiloja ja muuttaa olemassa olevia. HUOMAUTUS: Kun luot tai muokkaat sukellustiloja, sinun on synkronoitava muutokset Suunto EON Core -laitteen kanssa ennen USB-kaapelin irrottamista, jotta muutokset tallentuvat laitteeseesi. Mukauttaminen on jaettu neljään luokkaan: Sukellustilan nimi Sukellusalgoritmi Kaasuasetukset Mukauta näkymiä Sukellustila (nimi) Nimen enimmäispituus on 15 merkkiä. Käytä sopivaa lyhyttä ja yksinkertaista nimeä, jolla voit helposti tunnistaa tässä tilassa mukauttamasi ominaisuudet ja tiedot. Sukellusalgoritmi Voit valita Suunto Fused RGBM:n käytön tai käytön ilman algoritmia (katso Suunto Fused RGBM). Jos valitset käytön ilman algoritmia, Suunto EON Core toimii mittarina (pohjaajastin) kyseisessä tilassa. Jos valitset Suunto Fused RGBM:n, sinulla on kaksi lisävaihtoehtoa: henkilökohtainen asetus (konservatiivinen algoritmi) ja korkeusasetus. 16

17 Kaasuasetukset Tässä määrität sen mitä näet Kaasu(t)-valikossa Suunto EON Core. Usean kaasun vaihtoehto voidaan kytkeä päälle tai pois päältä. Kytke se päälle, jotta voit sukeltaa useilla kaasuilla. Kun se on kytketty pois päältä, kaasuvalikko on yksinkertaisempi ja helpompi käyttää vain yhdellä kaasulla. Helium voidaan kytkeä päälle tai pois. Jos kytket tämän pois päältä, et näe minkään kaasun heliumkomponenttia. Kaasun max po 2 -asetus voi olla manuaalinen tai kiinteä. Kiinteä vaihtoehto tarkoittaa, että valittua arvoa käytetään kaikille kaasuille ja vaihtoehto Kaasu(t) -valikon manuaaliseen muokkaamiseen ei ole käytössä. Kun manuaalinen on valittu, voit muokata kaasun max po 2 - asetusta kullekin kaasulle erikseen Kaasu(t) -valikossa. Mukauta näkymiä Voit luoda jokaiselle sukellustilalle enintään neljä mukautettua näkymää. Kussakin näytössä on kaksi mukautettavaa ominaisuutta: tyyli ja sisältö. Tilan tyyli voi olla selkeä, graafinen tai klassinen. Selkeä tyyli näyttää tärkeät tiedot suurin numeroin: Graafinen tyyli näyttää lisäksi visuaalisia elementtejä: Klassinen näyttää tiedot perinteisellä tavalla numeroin: Kunkin tilan näkymässä voit määrittää, mitä tietoja mukautettavissa kentissä näytetään. Kun muokkaat näkymää DM5:ssä, saat esikatselun siitä, miltä se näyttää sinun Suunto EON Core - laitteessasi. Jokaisessa näkymässä voidaan määrittää useita mukautettuja kenttäpareja vasemmassa ja oikeassa alakulmassa näytettäviä tietoja varten. Kun käytät näkymään Suunto EON Core - laitteessa, voit selata näitä kenttäpareja painamalla alapainiketta Etappisukellukset Jos ylität suoranousurajan sukelluksen aikana, Suunto EON Core näyttää nousua varten tarvittavat dekompressiotiedot. Nousutietojen mukana näkyy aina kaksi arvoa: 17

18 katto: syvyys, jota ei pidä ylittää nousuaika: optimaalinen pintaannousuaika minuutteina annetuilla kaasuilla VAROITUS: ÄLÄ KOSKAAN NOUSE KATTOSYVYYDEN YLÄPUOLELLE! Et saa koskaan nousta kattosyvyyden yläpuolelle dekompression aikana. Jotta et tekisi niin vahingossa, pysyttele jonkin verran kattosyvyyden alapuolella. Etappisukelluksessa voi olla kolmenlaisia pysähdyksiä: Turvapysähdys Syväpysähdys Dekompressiopysähdys Voit ottaa syväpysähdykset käyttöön tai poistaa ne käytöstä kohdassa Dive settings (Sukellusasetukset) / Parameters (Parametrit). Lisäksi voit säätää turvapysähdyksen ajaksi 3, 4 tai 5 minuuttia. Alla olevassa kuvassa esitetään, kuinka dekompressio näkyy Suunto EON Core -laitteessa. Kun nouset lähelle kattosyvyyttä ja saavut dekompressioalueelle, kattosyvyyden eteen ilmestyy kaksi nuolta. Dekompressioalue on kattosyvyys + 3,0 metriä (9 jalkaa). Tämä on alue, jolla dekompressiota tapahtuu. Mitä lähempänä kattoa pysyttelet, sitä optimaalisempi dekompressioaikasi on. Kattosyvyyden yli noustaessa on vielä pieni turvamarginaalialue, kattosyvyys 0,6 metriä (2 jalkaa). Tällä turvamarginaalialueella dekompressiolaskenta jatkuu edelleen, mutta sinua kehotetaan laskeutumaan kattosyvyyden alapuolelle. Tämä ilmaistaan siten, että kattosyvyyden lukema muuttuu keltaiseksi ja sen eteen tulee alaspäin osoittava nuoli. Jos ylität turvamarginaalialueen, dekompressiolaskenta keskeytetään, kunnes palaat takaisin rajan alle. Dekompression turvarajojen rikkominen ilmaistaan äänihälytyksellä ja alaspäin osoittavalla nuolella sekä sillä, että kattosyvyyslukema muuttuu punaiseksi. Jos sivuutat hälytyksen ja pysyt turvamarginaalialueen yläpuolella kolme minuuttia, Suunto EON Core lukitsee algoritmilaskennan, eivätkä dekompressiotiedot enää ole käytettävissä sukelluksen aikana. Katso Algorithm_lock. Seuraavassa on tyypillinen etappisukellusnäkymä, jossa näkyy nousuaika ja ensimmäinen pakollinen syväpysähdys 20,3 metrin kohdalla: 18

19 Suunto EON Core näyttää kattosyvyysarvon aina syvimmästä pysähdyksestä alkaen. Syvä- ja turvapysähdysten kattoarvot pysyvät aina vakioina, kun olet pysähdyskohdassa. Pysähdysaika lasketaan minuutteina ja sekunteina. Alla on esimerkki siitä, mitä Suunto EON Core näyttää syväpysähdyksen aikana: Alla on esimerkki siitä, mitä Suunto EON Core näyttää turvapysähdyksen aikana: Dekompressiopysähdyksissä kattosyvyys pienenee aina, kun olet lähellä kattosyvyyttä, jolloin dekompressio on jatkuvaa ja nousuaika optimaalinen. Alla on esimerkki siitä, mitä Suunto EON Core näyttää dekompressiopysähdyksen aikana: HUOMAUTUS: Noustaessa on aina suositeltavaa pysytellä lähellä dekompression kattosyvyyttä. Nousuaika on aina pinnan saavuttamiseen tarvittava vähimmäisaika. Se sisältää: syväpysähdyksiin tarvittavan ajan nousuajan syvyydestä 10 metrin (33 jalan) minuuttivauhdilla dekompressioon tarvittavan ajan. VAROITUS: TODELLINEN NOUSUAIKASI VOI OLLA PIDEMPI KUIN SUKELLUSTIETOKONEESSA NÄKYVÄ AIKA! Nousuaika suurenee, jos (1) pysyt syvällä, (2) nouset hitaammin kuin 10 m/min, (3) teet dekompressiopysähdyksen kattosyvyyden alapuolella ja/tai (4) unohdat vaihtaa käytettävän kaasuseoksen. Nämä tekijät saattavat myös suurentaa pinnan saavuttamiseen tarvittavan hengityskaasun määrää Viimeisen pysähdyksen syvyys Voit säätää etappisukellusten viimeisen pysähdyksen syvyyttä kohdassa Dive settings (Sukellusasetukset) / Parameters (Parametrit) / Last stop depth (Viimeisen pysähdyksen syvyys). Vaihtoehtoja on kolme: 3 m, 4,5 m ja 6 m (10, 15 ja 20 jalkaa). 19

20 Oletusarvoisesti viimeisen pysähdyksen syvyys on 3 m (10 jalkaa). Tämä on suositeltu viimeisen pysähdyksen syvyys. HUOMAUTUS: Asetus ei vaikuta etappisukelluksen kattosyvyyteen. Viimeinen kattosyvyys on aina 3 m (10 jalkaa) Näytön kirkkaus Näytön kirkkautta voidaan säätää kohdassa Yleiset» Laiteasetukset» Kirkkaus. Oletusarvo on 50 %. Tämän arvon säätäminen vaikuttaa suoraan akun käyttöikään. VINKKI: Voit pidentää akun käyttöikää huomattavasti säätämällä näytön kirkkautta pienemmäksi Sukellushistoria Sukellushistoria on yhteenveto kaikista sukelluksista Suunto EON Core -laitteellasi. Historia on jaettu sukeltamiseen käytetyn sukellustilan mukaan. Jokaisen sukellustyypin yhteenveto sisältää sukellusten määrän, kumulatiiviset sukellustunnit ja maksimisyvyyden. HUOMAUTUS: Jos käytettävissä on enemmän historiatietoja kuin yksittäisessä näkymässä voidaan näyttää, tietoja voidaan selata ylä- ja ala-painikkeilla Laitetiedot Tiedot Suunto EON Core -laitteestasi löytyvät kohdasta Yleistä / Tiedot, EON. Nämä tiedot sisältävät laitteen historian, ohjelmistoversion ja radioyhteensopivuudet. Pääsy Suunto EON Core -tietoihin 1. Pääset päävalikkoon pitämällä keskipainiketta painettuna. 2. Vieritä kohtaan YLEISTÄ ala- tai yläpainikkeilla ja paina keskipainiketta. 3. Siirry kohtaan Tiedot, EON painamalla keskipainiketta. 4. Palaa takaisin ja poistu valikosta pitämällä keskipainiketta painettuna Sukellustilat Oletuksena Suunto EON Core -laitteessa on kaksi sukellustilaa: Ilma/nitroksi ja mittari (pohjaajastin). Valitse sukellukseesi soveltuva tila kohdassa Dive settings (Sukellusasetukset)» Mode (Tila). HUOMAUTUS: Ilma/nitroksi-tila on yhden kaasun tila. Gas(es) (Kaasut) -valikossa ei tässä tilassa voi lisätä kuin yhden kaasun. Tätä voi kuitenkin muuttaa mukauttamalla. Katso 3.8. Sukellustilojen mukauttaminen DM5:llä. Sukellustilan oletustyyli on hyvin erottuva tyyli. Voit muuttaa tyyliä ja muita asetuksia sekä luoda uusia sukellustiloja Suunto DM5:n avulla. Katso 3.8. Sukellustilojen mukauttaminen DM5:llä. 20

21 DM5:ssä voit myös ottaa usean kaasun tilan käyttöön trimiksisukelluksia ja muita edistyneitä dekompressiosukelluksia varten. Suunto EON Core -laitteen käyttämä dekompressioalgoritmi on Suunto Fused RGBM. Lisätietoja algoritmista on kohdassa Suunto Fused RGBM. Mittari on pohja-ajastintila eikä siinä siksi ole dekompressiotietoja eikä laskentaa. HUOMAUTUS: Mittaritilassa sukeltamisen jälkeen dekompression laskenta on lukittuna 48 tunnin ajan. Jos sukellat uudelleen tämän ajan kuluessa, dekompressiolaskenta ei ole käytettävissä ja dekompressiotietokentissä näkyy LUKITTU Sukellussuunnittelija Suunto EON Core -laitteen sukellussuunnittelija auttaa sinua suunnittelemaan nopeasti seuraavan sukelluksesi. Suunnittelija näyttää suoranousuajan ja kaasuajat sukelluksellesi syvyyden ja kaasuseoksen perusteella. Sukellussuunnittelija voi myös auttaa sinua suunnittelemaan sukellussarjoja ottamalla huomioon aikaisempien sukellusten jäännöstypen määrän syöttämäsi suunnitellun pinta-ajan perusteella. Ennen kuin suunnittelet ensimmäistä sukellustasi, varmista, että olet käynyt läpi suunnittelijaasetukset ja määrittänyt ne henkilökohtaisten mieltymystesi mukaan. Voit tarkastella suunnittelijaa ja säätää asetuksia Sukellussuunnittelija-valikossa. Näihin asetuksiin sisältyvät säiliön koko ja paine sukelluksen alkaessa sekä henkilökohtainen kaasun kulutuksesi (pintakaasun kulutus). Jos et ole varma, kuinka suuri henkilökohtainen kaasunkulutuksesi on, suosittelemme käyttämään oletusarvoa 25 l/min (0,90 kuutiojalkaa/ min). HUOMAUTUS: Arvioitu kaasuaika lasketaan säiliöpaineen perusteella siten, että aloitussäiliöpaineesta vähennetään 35 baria (510 psi). Suoranousuajan laskenta perustuu sukellussyvyyteen ja kaasuseokseen. Mahdollinen aikaisempien sukellusten jäännöstyppi ja pinta-aika huomioidaan. KAASUAIKA riippuu sukellussyvyydestä, henkilökohtaisesta kulutuksesta ja säiliön koosta/paineesta. Sukelluksen suunnittelijanäytössä voidaan muokata syvyyttä ja seosta. Jos syötät esimerkiksi sarjan ensimmäiselle sukellukselle 18 metriä ja käytät 21 % happea, näet seuraavat tiedot: Tässä esimerkissä lasketut arvot ovat: Sukellusnumero sukellussarjassa: 1 Jäljellä oleva suoranousuaika: 51 minuuttia Jäljellä oleva kaasuaika: 41 minuuttia Kun suunnittelet sarjaan lisää sukelluksia, voit säätää pinta-aikaa sukellussuunnittelijalla. Alla olevassa esimerkissä pinta-aika ennen toista sukellusta on 1:37 minuuttia. Pinta-aikaa säätämällä näet, miten se vaikuttaa suoranousuaikaan. 21

22 3.15. Näytön kääntäminen Voit kääntää Suunto EON Core -sukellustietokoneen näytön niin että painikkeet ovat joko oikealla tai vasemmalla puolella, mikä helpottaa sen käyttöä kummassa tahansa kädessä. Vaihda painikkeiden suunta kohdassa Yleiset» Laiteasetukset» Näytön kääntö. Valitse Painikkeet oikealla ja saat painikkeet oikealle puolelle tai Painikkeet vasemmalla saadaksesi painikkeet vasemmalle puolelle Kaasunkulutus Kaasunkulutus viittaa reaaliaikaiseen kaasun kulutusnopeuteen sukelluksen aikana. Toisin sanoen luku ilmaisee kaasumäärän, jonka sukeltaja kuluttaisi minuutissa pinnalla. Luku tunnetaan nimellä ilmankulutus pinnalla eli SAC-arvo. Kaasunkulutusnopeus mitataan litroina minuutissa (kuutiojalkoina minuutissa). Tämä on valinnainen kenttä, joka on lisättävä DM5:n avulla mukautettuun sukellusnäkymään. Perinteisessä näkymässä kaasunkulutusnopeus näkyy oikeassa alakulmassa. Kaasunkulutuksen käyttöönotto 1. Lisää kaasunkulutuskenttä DM5:n avulla mukautettuun sukellustilaasi. Lisätietoja on kohdassa 3.8. Sukellustilojen mukauttaminen DM5:llä. 2. Asenna ja yhdistä Suunto Tank POD. Lisätietoja on kohdassa Tank pressure. 3. Kun olet valinnut oikean kaasun ja palannut ajan päänäkymään, voit siirtyä valikkoon pitämällä keskipainiketta painettuna. 4. Siirry alapainikkeella kohtaan Gases (Kaasut) ja valitse keskipainikkeella. 5. Selaa Tank POD -laitteesta valitsemaasi kaasuun ja valitse kaasu keskipainikkeella. 6. Selaa kohtaan Tank size (Säiliön koko) ja valitse keskipainikkeella. 7. Tarkista säiliön koko ja muuta kokoa tarpeen mukaan ylä- tai alapainikkeella. Vahvista muutos keskipainikkeella. 8. Poistu valikosta pitämällä keskipainiketta painettuna. HUOMAUTUS: Määrittele säiliön koko saadaksesi tarkat kaasunkulutuslukemat. Säiliön koon määrittelemättä jättäminen johtaa vääriin kaasunkulutuslukemiin Kaasuaika Kaasuaika viittaa jäljellä olevaan ilmaan (kaasuun) nykyistä kaasuseosta käytettäessä. Arvo ilmoitetaan minuutteina. Aika perustuu säiliön painearvoon ja nykyiseen ilmankulutukseesi. 22

23 Kaasuaika riippuu myös hyvin pitkälti senhetkisestä sukellussyvyydestä. Jos esimerkiksi kaikki muut tekijät ovat vakioita (ilmankulutus, säiliöpaine ja säiliön koko), syvyys vaikuttaa kaasuaikaan seuraavasti: 10 m:n syvyydessä (33 jalkaa, ympäröivä paine 2 bar) kaasuaika on 40 minuuttia. 30 m:n syvyydessä (99 jalkaa, ympäröivä paine 4 bar) kaasuaika on 20 minuuttia. 70 m:n syvyydessä (230 jalkaa, ympäröivä paine 8 bar) kaasuaika on 10 minuuttia. Kaasuaika on oletussukellustiloissa oikean alakulman oletuskenttä. Jos et ole yhdistänyt kelloosi Suunto Tank POD -anturia, kaasuaikakentässä lukee n/a. Jos olet yhdistänyt PODanturin, mutta siitä ei vastaanoteta tietoja, kentässä lukee. Tämä saattaa johtua siitä, että POD-anturi ei ole kantoalueella, säiliön venttiili on kiinni tai POD-anturin paristo on vähissä Kaasuseokset Jos nitroksi- tai trimiksitila valitaan, on määritettävä kaasut, jotta dekompressioalgoritmi toimii oikein. Kaasut määritetään kohdassa Gas(es) (Kaasut). Nitroksitilassa kaasuna on vain happi (O 2 %). Jos helium on otettu käyttöön sukellusasetuksissa, myös He% on käytettävissä. Trimiksisukellustila on oletusarvoisesti pois käytöstä, joten helium ei ole käytettävissä. Voit ottaa trimiksin käyttöön DM5:n kautta ja valita useita kaasuja valitsemalla usean kaasun valinnan sukellusasetuksissa. HUOMAUTUS: Pyöristä kaasun analysoinnin tulos alaspäin, ennen kuin syötät sen Suunto EON Core -laitteeseen. Jos esimerkiksi analysoidussa kaasussa on 31,8 % happea, määritä kaasuksi 31 %. Tämä tekee dekompressiolaskennasta turvallisemman. Myös happilaskennat (po 2, OTU, CNS%) pysyvät turvallisempina, koska niissä käytetyt happipitoisuudet ovat O 2 % + 1. VAROITUS: SUKELLUSTIETOKONEESEEN VOI SYÖTTÄÄ HAPPIPITOISUUKSIA VAIN KOKONAISLUKUINA. HAPPIPITOISUUKSIA EI SAA PYÖRISTÄÄ YLÖSPÄIN! Jos pyöristys tehdään ylöspäin, typpipitoisuus jää liian pieneksi, mikä puolestaan vaikuttaa dekompressiolaskelmiin. HUOMAUTUS: Voit muokata Gas(es) (Kaasut) -valikossa näkyviä tietoja. Katso 3.8. Sukellustilojen mukauttaminen DM5:llä. On tärkeää ymmärtää Gas(es) (Kaasut) -valikon toiminta trimiksitilassa, jossa voit käyttää useita kaasuja. Sinulla voi esimerkiksi olla seuraavat kaasut sukeltaessasi 55 metriin: tx18/45, MOD 58 m tx50/10, MOD 21 m happi, MOD 6 m Alla olevassa kuvakaappauksessa valikossa on kolme kaasua ja tx18/45 on valittu aktiiviseksi kaasuksi. Vaikka vain yksi kaasu on aktiivinen, dekompressioalgoritmi laskee nousuajan (sukelluksen aika) käyttämällä kaikkia näitä kolmea kaasua. 23

24 Toisen aktiivisen kaasun valitseminen: 1. Paina Gas(es) (Kaasut) -valikossa keskipainiketta nähdäksesi kaasuvaihtoehdot. 2. Korosta kohta Select (Valitse) vierittämällä ylä- tai alapainikkeella. 3. Vahvista painamalla keskipainiketta uudelleen. Jos sukellat vain yhdellä kaasulla, varmista, että Gas(es) (Kaasut) -valikossa on vain yksi kaasu. Muussa tapauksessa Suunto EON Core olettaa, että käytät kaikkia luettelon kaasuja ja kehottaa sinua vaihtamaan kaasua sukelluksen aikana Kieli ja mittajärjestelmä Voit vaihtaa laitteen kieltä ja mittajärjestelmää asetuksissa kohdassa Yleiset (Yleiset)» Laitteen asetukset (Laitteen asetukset). Voit muokata asetuksia milloin tahansa. Suunto EON Core ottaa muutokset välittömästi käyttöön. Mittajärjestelmän asetuksissa voit valita yleisasetukseksi joko metrisen tai brittiläisen mittajärjestelmän. Asetusta käytetään kaikissa mittauksissa. Vaihtoehtoisesti voit valita Yksitellen (Lisäasetukset) -vaihtoehdon määrittääksesi mittayksikön erikseen tiettyjä mittauksia varten. Voit esimerkiksi käyttää metristä järjestelmää syvyyden ilmaisemiseen ja brittiläistä järjestelmää säiliön paineelle Lokikirja Sukelluslokit ovat kohdassa Logs (Lokit). Ne luetellaan oletuksena päivämäärä- ja aikajärjestyksessä ja jokaisessa kohdassa näytetään sukelluksen enimmäissyvyys ja sukellusaika. Sukelluslokin tietoja ja profiilia voi selata vierittämällä lokia ylä- tai ala-painikkeella ja valitsemalla sen keskipainikkeella. Kukin sukellusloki sisältää kiintein 10 sekunnin välein kerättyjä tietoja. Sukellusprofiilissa on kohdistin kerättyjen tietojen selaamiseen, ja sitä voi vierittää ylä- ja alapainikkeilla. Jos haluat tarkempia lokianalyysejä, lataa sukellukset Suunto DM5 -ohjelmistoon (katso Suunto DM5 ja Movescount). Kun lokikirjan muisti täyttyy, vanhimmat sukellukset poistuvat uusien tieltä. 24

25 HUOMAUTUS: Jos saavut pintaan ja sukellat uudelleen viiden minuutin sisällä, Suunto EON Core laskee sen yhdeksi sukellukseksi Movescount-mobiilisovellus Suunto Movescount App -sovelluksella voit helposti siirtää sukelluslokisi Movescountiin, jossa voit seurata ja jakaa sukellusretkiäsi. Yhdistäminen Suunto Movescount App -sovellukseen ios-käyttöjärjestelmässä: 1. Lataa ja asenna Suunto Movescount -sovellus yhteensopivaan Apple-laitteeseen itunes App Store kautta. Yhteensopivuustiedot löytyvät sovelluksen kuvauksesta. 2. Käynnistä Suunto Movescount -sovellus ja kytke Bluetooth-toiminto päälle, mikäli se ei vielä ole päällä. Jätä sovellus auki näytölle. 3. Jos et vielä ole määrittänyt Suunto EON Core -laitettasi, tee se nyt (katso Näin pääset alkuun). 4. Napauta oikean yläkulman asetuskuvaketta ja lisää uusi laite napauttamalla '+'-kuvaketta. 5. Valitse sukellustietokoneesi löytyneiden laitteiden luettelosta ja anna Suunto EON Core - laitteen näytössä näkyvä salasana. Yhdistäminen Suunto Movescount App -sovellukseen Android-käyttöjärjestelmässä: 1. Lataa ja asenna Suunto Movescount App yhteensopivaan Android-laitteeseen Google Playstä. Yhteensopivuustiedot löytyvät sovelluksen kuvauksesta. 2. Käynnistä Suunto Movescount -sovellus ja kytke Bluetooth-toiminto päälle, mikäli se ei vielä ole päällä. Jätä sovellus auki näytölle. 3. Jos et vielä ole määrittänyt Suunto EON Core -laitettasi, tee se nyt (katso Näin pääset alkuun). 4. Android-laitteessa avautuu ponnahdusikkuna. Valitse [Pair]. 5. Syötä sukellustietokoneen näytöllä näkyvä salasana mobiililaitteesi yhdistyspyynnön salasanakenttään ja napauta [OK] -painiketta Kaasuseossukellus Suunto EON Core mahdollistaa Gas(es) (Kaasut) -valikossa määritettyjen kaasujen välillä vaihtamisen sukelluksen aikana. Noustessasi saat aina ilmoituksen kaasun vaihtamisesta, kun parempi kaasu on saatavilla. Sinulla voi esimerkiksi olla seuraavat kaasut sukeltaessasi 55 metriin: tx18/45, MOD 58 m tx50/10, MOD 21 m happi, MOD 6 m Noustessasi saat ilmoituksen vaihtaa kaasua 21 metrissä ja 6 metrissä kaasun enimmäiskäyttösyvyyden (MOD) mukaan. Ponnahdusikkuna ilmoittaa, milloin on aika vaihtaa kaasua, kuten seuraavassa: 25

26 VAROITUS: Kun käytät sukeltaessasi useita kaasuja, muista, että nousuaika lasketaan aina sillä oletuksella, että käytät Gas(es) (Kaasut) -valikossa olevia kaasuja. Varmista, että määritettyinä ovat aina vain senhetkiselle sukellukselle suunnitellut kaasut. Poista ne kaasut, jotka eivät ole käytettävissä sukelluksella Kaasujen muokkaaminen sukelluksen aikana Kaasujen muokkaus on tarkoitettu vain hätätilanteisiin. Ennalta arvaamattoman tilanteen vuoksi voisi esimerkiksi käydä niin, että jokin kaasuseos ei olekaan käytettävissä, jolloin sukeltaja voi mukautua tilanteeseen poistamalla kyseisen kaasuseoksen Suunto EON Core - laitteen kaasuluettelosta. Näin sukeltaja voi jatkaa sukellusta ja sukellustietokone laskee dekompressiotiedot edelleen oikein. Toinen mahdollinen tilanne on, että sukeltajalta loppuu jostain syystä hengityskaasu ja hänen on käytettävä sukellusparinsa kaasuseosta. Tällöin Suunto EON Core mukautuu tilanteeseen, kun uusi kaasuseos lisätään luetteloon. Suunto EON Core laskee dekompressiotiedot uudelleen ja näyttää sukeltajalle oikeat tiedot. HUOMAUTUS: Tämä toiminto ei ole käytössä oletuksena, vaan se on otettava erikseen käyttöön ja se lisää uuden vaiheen kaasuvalikkoon sukelluksen aikana. Se on käytettävissä vain, jos sukellustilassa on valittu useita kaasuja. Voit ottaa kaasujen muokkaustoiminnon käyttöön asetusvalikon kohdassa Sukellusasetukset (Sukellusasetukset) / Parametrit (Parametrit) / Kaasujen muokkaus (Kaasujen muokkaus). Kun toiminto on käytössä, voit monikaasusukelluksen aikana lisätä uuden kaasun tai valita kaasuluettelossa olevan kaasun ja poistaa sen Isobaarinen vastadiffuusio (ICD) Isobaarinen vastadiffuusio (ICD) on ilmiö, jota esiintyy, kun erilaiset inertit kaasut (kuten typpi ja helium) siirtyvät eri suuntiin sukelluksen aikana. Toisin sanoen toista kaasua imeytyy kehoon samalla, kun toista vapautuu. ICD on riskitekijä, kun sukelletaan trimiksiseoksilla. Sitä voi esiintyä sukelluksen aikana, esimerkiksi kun trimiksikaasusta vaihdetaan nitroksiin tai kevyeen trimiksiin. Kun vaihto on tehty, helium ja typpi siirtyvät nopeasti vastakkaisiin suuntiin. Tämä aiheuttaa inertin kaasun kokonaispaineen väliaikaisen nousun, mikä saattaa johtaa sukeltajantautiin (DCS). Tällä hetkellä mikään algoritmi ei voi korjata ICD:tä. Siksi se on otettava huomioon suunniteltaessa trimiksisukelluksia. Voit suunnitella Suunto EON Core -laitteella trimiksin turvallisen käytön. GASES (Kaasut) - valikossa voit säätää happi- (O 2 )- ja helium (He) -prosentteja nähdäksesi muutoksen typen (ppn2) ja heliumin (pphe) osapainearvoissa. Osapaineen nousu ilmaistaan positiivisella luvulla ja lasku negatiivisella luvulla. Muutokset ppn2- ja pphe-arvoissa näytetään kullekin kaasuseokselle, johon haluat vaihtaa. Enimmäiskäyttösyvyydeksi (MOD) oletetaan syvyys, jossa kaasuseoksen käyttö aloitetaan. Laite antaa ICD-varoituksen, jos kaasunvaihtosyvyys on suurempi kuin 10 m (30 jalkaa) ja joko: 1. ppn2 kasvaa enemmän kuin +0,5 tai 2. pphe kasvaa enemmän kuin +0,5 ja ppn2 laskee enemmän kuin -0,25. Jos nämä rajat ylitetään kaasunvaihdossa, ilmoittaa Suunto EON Core ICD:n riskistä seuraavasti: 26

27 Tässä esimerkissä syvään trimiksisukellukseen käytettävissä olevat kaasuseokset ovat: trimiksi 15/55 trimiksi 35/10 trimiksi 50/10 happi. Suunto EON Core korostaa ICD:n vaaran, jos vaihdetaan 15/55-kaasuseoksesta 35/10- seokseen 34,4 m:n syvyydessä. Jos tällainen kaasunvaihto tehdään, ppn2- ja pphe-arvot ovat kaukana turvallisten rajojen ulkopuolella. Yksi tapa välttää ICD:n riski on lisätä 35/10-kaasuseoksen heliumin osuutta siten, että siitä tulee 35/25-trimiksiseos. Tämä pitäisi osapaineen muutokset turvallisella tasolla ja poistaisi äkillisen ICD:n vaaran Henkilökohtaiset ja korkeusasetukset Useat tekijät voivat vaikuttaa alttiuteesi sairastua sukeltajantautiin. Nämä tekijät vaihtelevat sukeltajien kuten myös eri päivien välillä. Henkilökohtaisia tekijöitä, jotka yleensä lisäävät sukeltajantaudin todennäköisyyttä: altistuminen alhaiselle lämpötilalle veden lämpötila alle 20 C keskitasoa heikompi peruskunto väsymys elimistön kuivuminen stressi ylipaino patent foramen ovale (PFO) -oireyhtymä fyysinen rasitus ennen sukeltamista tai sen jälkeen. VAROITUS: MÄÄRITÄ OIKEA HENKILÖKOHTAINEN ASETUS! Aina kun on syytä olettaa, että sukeltajantaudin mahdollisuutta lisääviä tekijöitä on olemassa, on suositeltavaa, että käytät tätä asetusta, jotta laskelmat olisivat varovaisempia. Väärän henkilökohtaisen asetuksen valitseminen aiheuttaa virheellisiä sukellus- ja suunnittelutietoja. Henkilökohtaisella asetuksella voidaan säätää algoritmin varovaisuustaso oman sukeltajantautialttiutesi mukaan. Siirry asetukseen kohdassa Dive settings (Sukellusasetukset) / Parameters (Parametrit) / Personal (Henkilökohtainen). Henkilökohtainen taso Aggressiivisempi ( 2) Selitys Ihanteelliset olosuhteet, erinomainen fyysinen kunto, erittäin kokenut sukeltaja, joka on tehnyt useita sukelluksia lähiaikoina 27

28 Henkilökohtainen taso Aggressiivinen ( 1) Oletus (0) Varovainen (+1) Varovaisempi (+2) Selitys Ihanteelliset olosuhteet, hyvä fyysinen kunto, kokenut sukeltaja, joka on tehnyt sukelluksia lähiaikoina Ihanteelliset olosuhteet (oletusarvo) Joitakin riskitekijöitä tai -olosuhteita Useita riskitekijöitä tai -olosuhteita VAROITUS: Henkilökohtainen säätöasetus 0, -1 tai -2 lisää merkittävästi sukeltajantaudin, muun vamman ja kuoleman riskiä. Henkilökohtaisen asetuksen lisäksi Suunto EON Corea voi säätää eri korkeuksissa sukeltamista varten. Tämä asetus säätää dekompressiolaskentaa automaattisesti annetun korkeusalueen mukaan. Avaa asetus kohdasta Dive settings (Sukellusasetukset) / Parameters (Parametrit) / Altitude (Korkeus) ja valitse kolmesta alueesta: m (0 980 jalkaa) (oletus) m ( jalkaa) m ( jalkaa) VAROITUS: Korkeammalle matkustaminen voi aiheuttaa väliaikaisen muutoksen elimistöön liuenneen typen tasapainossa. On suositeltavaa, että sopeudut uuteen ilmatilaan ennen sukeltamista Happilaskennat Sukelluksen aikana Suunto EON Core laskee hapen osapaineen (po 2 ), keskushermoston myrkytystason (CNS%) ja keuhkojen happimyrkytyksen, jota seurataan happimyrkytysyksiköinä (OTU). Happilaskennat perustuvat tämänhetkiseen hyväksyttyihin altistusaikarajataulukoihin ja -periaatteisiin. Oletusarvoisesti ilma/nitroksi-sukellustilassa CNS%- ja OTU-arvot eivät näy, ennen kuin ne saavuttavat 80 %:n tason suositelluista rajoista. Kun jompikumpi arvo saavuttaa 80 %:n rajan, Suunto EON Core antaa ilmoituksen ja arvo jää näkyviin. Trimiksitilassa CNS%- ja OTU-arvot näkyvät näytön oikeassa alakulmassa vieritettävinä tietoina. HUOMAUTUS: Voit mukauttaa näkymiä niin, että CNS% ja OTU näkyvät aina Suljetun kierron sukellus Voit käyttää Suunto EON Core -laitetta suljetun kierron sukellukseen mukauttamalla laitettasi DM5-ohjelmassa. Suunto suosittelee perinteisen tai graafisen tyylin käyttämistä suljetun kierron sukelluksen yhteydessä. Voit kuitenkin käyttää erottuvaa näkymää ja muokata kenttiä halutessasi. Kiinteän asetuspisteen laskennan ansiosta Suunto EON Core voi toimia varasukellustietokoneena suljetun kierron sukelluksessa. Se ei säädä tai valvo suljetun kierron sukelluslaitteita mitenkään. 28

29 Kun valitset mukautetun kaasuseostilan CCR-sukellukselle sukellustilassa, kaasuvalikko jakautuu kahteen osaan: CC-kaasut (suljetun kierron kaasut) ja OC-kaasut (avoimen kierron kaasut). HUOMAUTUS: Suljetun kierron sukelluksilla Suunto EON Core -laitetta tulee käyttää vain varalaitteena. Kaasuseosten hallinta ja säätö on hoidettava ensisijaisesti varsinaisessa suljetun kierron sukelluslaitteistossa Suljetun kierron kaasut CCR-sukelluksessa on käytettävä vähintään kahta CCR-kaasua: yksi on puhtaan hapen säiliö ja toinen on diluentti. Voit määrittää lisädiluentteja tarpeen mukaan. Kudos- ja happilaskelmien tarkkuus edellyttää aina diluenttisäiliöiden sisältämien diluenttikaasujen oikean happi- ja heliumpitoisuuden syöttämistä sukellustietokoneeseen (tai DM5:n kautta). CCR-sukelluksessa käytettävien diluenttikaasujen asetukset löytyvät päävalikon CC gases (CC-kaasut) -kohdasta Avoimen kierron kaasut Diluenttien tavoin kudos- ja happilaskelmien tarkkuus edellyttää aina joka säiliön (ja lisäkaasujen) bailout-kaasu(je)n oikean happi- ja heliumpitoisuuden määrittämisen. Suljetun kierron sukelluksessa käytettävien bailout-kaasujen asetukset löytyvät päävalikon OC gases (OC-kaasut) -kohdasta Asetuspisteet Mukautettavalla suljetun kierron sukellustilalla on kaksi asetuspistearvoa, alhainen ja korkea. Molemmat ovat määritettävissä: Ala-asetuspiste: 0,4 0,9 (oletus: 0,7) Yläasetuspiste: 1,0 1,6 (oletus: 1,3) Yleisesti ottaen oletusasetuspisteitä ei tarvitse muuttaa. Tarvittaessa niiden muuttaminen on kuitenkin mahdollista joko DM5:ssä tai päävalikossa. Asetuspistearvojen muuttaminen kohdassa Suunto EON Core: 1. Pintatilassa voit siirtyä päävalikkoon pitämällä keskimmäistä painiketta painettuna. 2. Siirry ylemmällä painikkeella kohtaan Asetuspiste ja valitse keskimmäisellä painikkeella. 3. Siirry Ala-asetuspisteeseen tai Yläasetuspisteeseen ja valitse keskipainikkeella. 4. Säädä asetuspisteen arvoa ala- tai yläpainikkeella ja hyväksy keskimmäisellä painikkeella. 5. Poistu valikosta pitämällä keskipainiketta painettuna. Asetuspisteen vaihtaminen Asetuspisteet voidaan vaihtaa automaattisesti syvyyden mukaan. Oletusarvoisesti alaasetusarvo kytkeytyy päälle 4,5 m:n syvyydessä (15 jalkaa), yläasetusarvo 21 m:n syvyydessä (70 jalkaa). Automaattinen asetuspisteen vaihto on oletuksellisesti pois käytöstä ala-asetuspisteelle ja käytössä yläasetuspisteelle. Automaattisen asetuspisteen muuttaminen Suunto EON Core -sukellustietokoneessa: 1. Pintatilassa voit siirtyä päävalikkoon pitämällä keskimmäistä painiketta painettuna. 2. Siirry ylemmällä painikkeella kohtaan Asetuspiste ja valitse keskimmäisellä painikkeella. 29

30 3. Siirry kohtaan Kytke ala tai Kytke ylä ja valitse keskipainikkeella. 4. Säädä asetuspisteen syvyysarvoa ala- tai yläpainikkeella ja hyväksy keskimmäisellä painikkeella. 5. Poistu valikosta pitämällä keskipainiketta painettuna. Ponnahdusilmoitukset ilmoittavat, kun asetuspiste kytketään. Suljetun kierron sukelluksen aikana voit myös vaihtaa mukautettuun asetuspisteeseen milloin tahansa. Mukautetun asetuspisteen muuttaminen: 1. Kun sukellat suljetun kierron tilassa, voit siirtyä päävalikkoon pitämällä keskimmäistä painiketta painettuna. 2. Vieritä kohtaan Mukautettu asetuspiste ja valitse keskimmäisellä painikkeella. 3. Säädä asetuspisteen arvo tarvittaessa ala- tai yläpainikkeella ja hyväksy keskimmäisellä painikkeella. Ponnahdusilmoitus vahvistaa mukautetun asetuspisteen vaihdon. HUOMAUTUS: Kun vaihdat mukautettuun asetuspisteeseen, automaattinen asetuspisteen vaihto on pois päältä loppusukelluksen ajan Bailout-kaasut Jos epäilet suljetun kierron sukelluksen aikana jonkinlaista toimintavikaa, vaihda välittömästi bailout-kaasuun ja keskeytä sukellus. Bailout-kaasuun vaihtaminen: 1. Avaa päävalikko pitämällä keskipainike painettuna. 2. Selaa kohtaan OC gases (OC-kaasut) ja valitse keskipainikkeella. 3. Selaa tarvittavan bailout-kaasun kohdalle ja valitse keskipainikkeella. Kun olet valinnut bailout-kaasun, osapainekenttä korvautuu valitun avoimen kierron kaasun po 2 -arvolla. Jos toimintahäiriö korjaantuu tai tilanne palautuu muutoin normaaliksi, voit vaihtaa takaisin diluenttiin alla kuvatulla tavalla, paitsi että sinun on valittava CC gases (CC-kaasut). 30

31 3.26. Turva- ja syväpysähdykset Kolmen (3) minuutin turvapysähdystä suositellaan kaikissa yli 10 metrin sukelluksissa. Turvapysähdyksen aika lasketaan, kun olet 2,4 6 metrin välissä. Tämä ilmaistaan pysähdyssyvyyden edessä olevalla ylä- tai alanuolella. Turvapysähdysaika näkyy minuutteina ja sekunteina. Aika voi ylittää kolme (3) minuuttia, jos nouset liian nopeasti. Syväpysähdykset aktivoituvat, kun sukellat yli 20 metrin syvyyteen (65,6 jalkaa). Syväpysähdykset ilmaistaan samoin kuin turvapysähdykset. Olet syväpysähdysalueella, kun syväpysähdyksen syvyyden edessä on ylä- tai alanuoli ja syväpysähdysaika kuluu. HUOMAUTUS: Turvallisuussyistä syväpysähdyksiä ei voi poistaa käytöstä, jos käytettävässä sukellustilassa on otettu käyttöön helium (trimiksikaasuseokset) Näytteenottonopeus Suunto EON Core käyttää kiinteää 10 sekunnin näytteenottonopeutta kaikissa lokitallennuksissa Valmiustila ja syvä lepotila Valmiustila ja syvä lepotila ovat toimintoja, jotka on suunniteltu pidentämään akun käyttöikää. Valmiustila on säädettävä tila, joka sammuttaa näytön määrätyn ajan kuluttua, jos Suunto EON Core sitä ei käytetä. Valmiusajan säätäminen: 1. Avaa valikko pitämällä keskipainiketta painettuna. 2. Selaa kohtaan Yleiset» Laitteen asetukset» Valmiustila. 3. Siirry valmiustilaan painamalla keskimmäistä painiketta. 4. Valitse haluamasi valmiustilan viive minuutteina vierittämällä ylös/alas. 5. Tallenna muutokset ja palaa Laiteasetukset -valikkoon painamalla keskipainiketta. 6. Poistu pitämällä keskimmäistä painiketta painettuna. Syvä lepotila Syvä lepotila on toiminto, joka pidentää akun kestoa, kun Suunto EON Core on ollut käyttämättä jonkin aikaa. Syvä lepotila aktivoituu, kun kaksi päivää on kulunut siitä kun: painikkeita ei ole painettu Suunto EON Core on kiinnitetty henkilökohtaiseen tietokoneeseen/laturiin sukelluslaskenta on päättynyt. 31

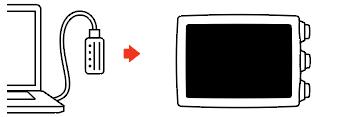

32 Suunto EON Core herää, kun se liitetään tietokoneeseen/laturiin, kun painiketta painetaan, tai kun vesikosketin kastuu Pinta- ja lentokieltoaika Suunto EON Core näyttää pinta-ajan edellisestä sukelluksesta ja suositellun lentokielto-ajan laskurin. Lentokieltoaikana lentämistä tai matkustamista korkeammalle pitäisi välttää. Lentokieltoaika on aina vähintään 12 tuntia ja vastaa desaturaatioaikaa, kun se on yli 12 tuntia. Kun desaturaatioaika on alle 70 minuuttia, lentokieltoaikaa ei näy. Jos dekompressio jätetään huomiotta sukelluksen aikana niin, että Suunto EON Core siirtyy pysyvästi virhetilaan (katso Algorithm_lock), lentokieltoaika on aina 48 tuntia. Samoin jos sukellus tehdään mittaritilassa (pohja-ajastin), lentokieltoaika on 48 tuntia. VAROITUS: ON SUOSITELTAVAA OLLA LENTÄMÄTTÄ, KUN TIETOKONE LASKEE LENTOKIELTOAJAN. AKTIVOI TIETOKONE AINA ENNEN LENTÄMISTÄ, JOTTA SAAT SELVILLE JÄLJELLÄ OLEVAN LENTOKIELTOAJAN! Lentäminen tai matkustaminen korkeammalle lentokieltoaikana voi suurentaa sukeltajantaudin vaaraa merkittävästi. Tutustu DAN (Divers Alert Network) -verkoston antamiin suosituksiin. Mikään sukelluksen jälkeisen lentokieltoajan noudattaminen ei voi koskaan täysin ehkäistä sukeltajantautia! Suunto DM5 ja Movescount Suunto DM5 -ohjelmistolla voit seurata ja analysoida kaikkia sukelluslokejasi ja suunnitella tulevia sukelluksia. DM5:llä voit mukauttaa Suunto EON Core in asetuksia ja päivittää sen laiteohjelmiston. Lataa Suunto DM5 osoitteesta HUOMAUTUS: DM5-ohjelmiston käyttämiseen Mac-tietokoneessa tarvitaan Monokehitysympäristö. Movescount on urheilijoiden verkkoyhteisö, joka käyttää Suunto DM5 -ohjelmistoa. Movescountilla voit jakaa sukelluksiasi muiden kanssa Lokien ja asetusten synkronoiminen Jotta voit synkronoida lokeja ja asetuksia, sinun on ensin asennettava Suunto DM5 (katso Suunto DM5 ja Movescount). Lataa lokit Suunto EON Core istä ja synkronoi asetukset: 1. Käynnistä Suunto DM5. Jos käytät myös Suunto Moveslinkiä, sulje se ennen jatkamista. 2. Liitä Suunto EON Core tietokoneeseen USB-kaapelilla. 3. Odota, että järjestelmä saa synkronoinnin valmiiksi. Uudet sukelluslokit tulevat näkyviin DM5-ohjelmistoon Dives (Sukellukset) -luetteloon vasemmalle päivämäärän ja ajan mukaisessa järjestyksessä. 32
