KLAPIKONEET.

Transkriptio

1 KLAPIKONEET

2 SISÄLTÖ Klapi-info...4 HakkiPilke Easy Parasta klapikonetekniikkaa maailmalle HakkiPilke Easy HakkiPilke Easy HakkiPilke Expert KLAPIKONEET Maaselän Kone Oy:llä on runsaan 30 vuoden kokemus ja osaaminen puunpilkontakoneiden valmistajana. Tänä aikana tuotteemme ovat tulleet tunnetuiksi yli kolmessakymmenessä maassa. Asiakkaiden tuotteitamme ja toimintaamme kohtaan osoittaman luottamuksen ansiosta koneemme ovat markkinajohtajia useilla markkinoilla omissa luokissaan. Maaselän Koneen tuotteet ovat jo vuosien ajan viestineet uusista innovaatioista ja edistyksellisistä kiinteän polttopuun valmistuslaitteista sekä osaamisesta. Useat tuotteemme ovat osoittautuneet käytännön testeissä ja kilpailuissa luokissaan kilpailijoitaan tehokkaammiksi. Koneemme ovat saaneet kiitosta käytettävyydestään ja luotettavuudestaan. Pitkäaikaisen kehitystyön tuloksena koneemme ovat tehokkuuteensa nähden poikkeuksellisen keveitä ja ketteriä. Tavoitteenamme on vahvistua edelleen uusiutuviin luonnonvaroihin lukeutuvan kiinteän polttopuuvalmistuksen osaajana. Tuotteemme ja palvelumme auttavat maapallon eri puolilla asuvia asiakkaitamme hyödyntämään puuta niin lämmityksessä, ruuanlaitossa kuin tunnelmakäytössäkin. HakkiPilke Expert HakkiPilke OH HakkiPilke Expert HakkiPilke Hawk HakkiPilke HH HakkiPilke Eagle...17 Lisävarusteet...18 Tekniset tiedot...19

3 KLAPIKONEET Maksimoi puutavarasi arvo Alalla on käytössä tiukkojakin laatuvaatimuksia, jotka vaikuttavat suoraan lopputuotteen hintaan. HakkiPilke -klapikoneen valmistuksessa on otettu huomioon nämä laatuvaatimukset Sinun hyväksesi. Olitpa klapinteon ammattilainen tai kotikäyttäjä, hyödyt laadukkaasta, tasamittaisesta ja tehokkaasti tuotetusta klapista. Ammattilaisena maksimoit puutavarasi arvon, kotikäyttäjänä vältyt ylimääräiseltä siivoukselta ja varastointikin helpottuu. Klapin anatomia Klapi (pilke, lapu, klappi) on karsitusta pyöreästä puusta valmistettu 0,2 0,5 metriseksi katkaistu ja halkaistu tai aisattu polttopuu. Yleisimmin pilke pilkotaan 25:n, 33:n tai 50 cm:n pituuteen. Lyhyemmät, 25 ja 33 cm pitkät polttopuut on yleensä tarkoitettu saunan ja takkojen lämmittämiseen, kun taas pidemmät, 50 cm pitkät puut ovat leivinuuneissa ja keskuslämmityskattiloissa käytettäviä polttopuita. Klapin laatuluokat Klapierän laatuluokkaan vaikuttavat pilkkeiden puulaji, pituus, paksuus, kosteus, katkaisupinta, halonta, puhtaus, väri sekä laho- ja home-esiintymät. Mikäli luokiteltavassa pilke-erässä on useiden laatutunnusten raja-arvoja, putoaa erä alempaan laatuluokkaan. (Finbio) Pilkkeen laatuluokat (Finbio): 1. luokka 2. luokka 3. luokka 25 cm:n pilke: 25 ± 1 cm 25 ± 3 cm 25 ± 4 cm 33 cm:n pilke: 33 ± 2 cm 33 ± 4 cm 33 ± 6 cm 50 cm:n pilke: 50 ± 2 cm 50 ± 4 cm 50 ± 6 cm Maksimoi puutavarasi arvo HakkiPilke klapikoneella olet aina korkeimmassa laatuluokassa. HakkiPilke-klapikoneella tehty lopputuote on roskaton ja siinä on siisti ja tasainen katkaisupinta. Klapisi saat mittatilaustyönä - voit valita klapin pituuden sentilleen. Klapien teko on tehokasta niin ajankäytöllisesti kuin energiataloudellisestikin, ja konetta on mukavan vaivaton käyttää. 4 5

4 Easy 50 Maaselän Kone Oy:n edelläkävijyys pilkekoneiden kehittäjänä ja valmistajana näkyy parhaimmillaan HakkiPilke Easy 50:ssä, markkinoiden ylivoimaisessa ammatilaiskoneessa: kuutio halkoja syntyy seitsemällä männän työnnöllä. Automaattisesti (4-30 t) säätyvän halkaisuvoiman ansiosta kone on tehokas ja tuottoisa. HakkiPilke Easy 50 on ammattilaisen ergonominen työjuhta. Syöttöä, katkaisua ja halkaisua hallitaan yhdellä joystickillä. Umpipohjaisen halkaisukourun ja integroidun purunpoistajan ansiosta työympäristö pysyy siistinä ja työskentely on turvallista. Uuden turvahäkin optisesti oikein suunniteltu rei itys ja väritys helpottaa työnseurantaa. Kokoluokkaansa nähden keveää ja painojakaumaltaan ihanteellista konetta voidaan kuljettaa turvallisesti keskikokoisen traktorin kolmipistenostolaitteissa. Ominaisuuksiensa ansiosta HakkiPilke Easy 50 on kovistakin puulajeista pilkettä valmistavien ammattilaisten suosima kone ympäri maailman. Puun katkaisu 20 ketjusahalla. Integroitu, tehokas purunpoisto. Innovatiivinen ja tehokkaasti puhdistava kuljetin. Klapitehdas. Max puun halk. 470 mm Max.halk.voima 30 tn Terälaippa mm 3100 mm 1520 mm 2100 kg 6 Lisävarusteet ja tarkemmat tekniset tiedot sivulla 19. 7

5 Easy 42 HakkiPilke Easy 42 on ketterä ja tehokas ammattilaisluokan pilkekone. Koneella voidaan katkoa ja pilkkoa halkaisijaltaan yli 40 cm puita. Patentoidun kaksisylinteritekniikan ansiosta pilkkeen valmistus on tehokasta myös pienemmistä puista. Halkaisuvoima muuttuu automaattisesti 3-13,2 tonnin välillä, jolloin ohuempia puita halottaessa kone työskentelee pienellä voimalla nopeammin. Ominaisuuden ansiosta HakkiPilke Easy 42 onkin luokkansa tuottoisin kone. Tehokkuudestaan huolimatta HakkiPilke Easy 42 painaa vain runsaat 1000 kg. Kone on ketterästi liikuteltavissa ja kuljetettavissa keskikokoisen traktorin kolmipistenostolaitteessa. Puhdistavalla poistokuljettimella ja tukkipöydällä varustettuna HakkiPilke Easy 42:sta saadaan tehokas ja toimiva tuotantolinja vaativampaankin ammattikäyttöön. Puun halkaisu jopa 12 osaan. Nopeutta pienille puille. Voimaa suurille puille. Max puun halk. 420 mm Max.halk.voima 13,5 tn Terälaippa mm 2700 mm 1360 mm 1170 kg 8 Lisävarusteet ja tarkemmat tekniset tiedot sivulla 19. 9

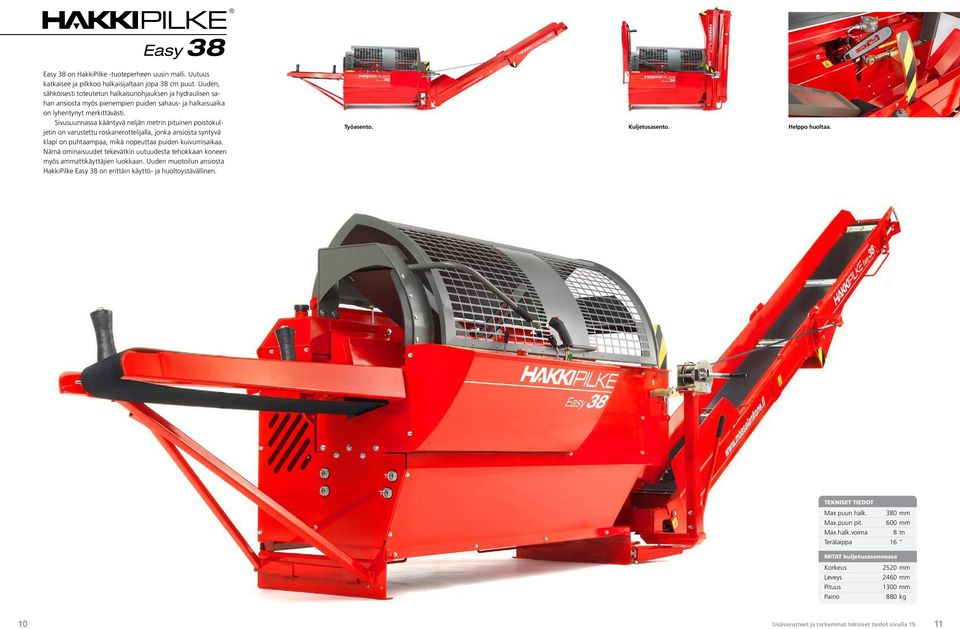

6 Easy 38 Easy 38 on HakkiPilke -tuoteperheen uusin malli. Uutuus katkaisee ja pilkkoo halkaisijaltaan jopa 38 cm puut. Uuden, sähköisesti toteutetun halkaisunohjauksen ja hydraulisen sahan ansiosta myös pienempien puiden sahaus- ja halkaisuaika on lyhentynyt merkittävästi. Sivusuunnassa kääntyvä neljän metrin pituinen poistokuljetin on varustettu roskanerottelijalla, jonka ansiosta syntyvä klapi on puhtaampaa, mikä nopeuttaa puiden kuivumisaikaa. Nämä ominaisuudet tekevätkin uutuudesta tehokkaan koneen myös ammattikäyttäjien luokkaan. Uuden muotoilun ansiosta HakkiPilke Easy 38 on erittäin käyttö- ja huoltoystävällinen. Työasento. Kuljetusasento. Helppo huoltaa. Max puun halk. 380 mm Max.halk.voima 8 tn Terälaippa mm 2460 mm 1300 mm 880 kg 10 Lisävarusteet ja tarkemmat tekniset tiedot sivulla

7 Expert 37 HakkiPilke Expert 37 soveltuu ammattikäyttöön, mutta on erinomainen vaihtoehto vaativaan kotitarvekäyttöön tai kimppakoneeksi, kun valmistetaan suurempia polttopuueriä. Vaikka koneen tehontarve on ainoastaan 7,5 kw ja kone painaa vain 750 kg, sillä voidaan pilkkoa tehokkaasti halkaisijaltaan lähes 40 cm paksuisia puita. Koneen poikkeuksellinen tehokkuus ilmenee parhaiten silloin, kun valmistetaan pilkettä vaihtelevan kokoisista puista. Koneen nopeus säätyy automaattiseti pilkottavan puun koon mukaan. Huipputuotos kevyesti Easy varusteilla Hakki Pilke Expert 37 voidaan varustaa käyttömukavuutta ja tuottavuutta lisäävällä Easy -toiminnolla, jota varsinkin ammattikäyttäjät arvostavat. Easy -varustellussa koneessa puun siirto eteen ja taakse, katkaisu sekä terän korkeus hallitaan kevyesti hydraulivivuilla. Max puun halk. 370 mm Max.halk.voima 7 tn Terälaippa mm 2480 mm 1150 mm 810 kg Ergonominen ja helppo hallittavuus. Expert 30 HakkiPilke 2X oli yli 15 vuotta sitten markkinoiden ensimmäinen ketjusahalla varustettu klapikone. Tämän päivän HakkiPilke Expert 30 on jalostunut käyttäjien palautteen ja kokemusten myötä vaativan omatarvevalmistajan helppokäyttöiseksi tehokoneeksi, joka soveltuu Easy -varusteltuna myös ammattikäyttöön. HakkiPilke Expert 30:n hyvä tuottavuus vaihtelevakokoisia puita pilkottaessa perustuu koneen kahden halkaisusylinterin tekniikkaan. Easy -varustellussa koneessa pilkottavan puun eteen ja taakse siirto, katkaisu ja halkaisuterän säätö hoituvat kevyesti kahdella hydraulivivulla. HakkiPilke Expert 30 on erittäin ketterä kone, jolla voidaan valmistaa pilkettä jopa 30 cm läpimittaisista puista. Max puun halk. 300 mm Max.halk.voima 5,5 tn Terälaippa mm 2480 mm 1150 mm 860 kg Kahdella halkaisuyksiköllä suuri tuottavuus 12 myös pienillä puilla. Lisävarusteet ja tarkemmat tekniset tiedot sivulla

8 OH 27 HakkiPilke OH 27 on kotitarvekäyttöön tarkoitettu helppokäyttöinen pilkekone. Se voidaan varustaa omalla sähkömoottorilla tai sitä voidaan käyttää traktorilla. OH 27 on varustettu siirtokuljettimella, jolla pilkkeet on helppo valmistaa suoraan liiteriin, kasalle tai kärryyn. Käytettävästä terästä riippuen puu voidaan halkaista jopa kuuteen osaan, jolloin järeämmästäkin puusta saadaan uuniin hyvin sopivia klapeja. HakkiPilke OH 27:n pyörösirkkelissä on kovapalaterä, joka sallii myös epäpuhtaiden puiden sahauksen. HakkiPilke OH 27:aan on saatavilla lisävarusteena halkaisua automaattisesti nopeuttava venttiili. Sen ansiosta vähemmän voimaa tarvitsevien puiden halkaisuliike nopeutuu jopa 33%. Max puun halk. Max.puun pit. Katkaisuterä ø Kovapalaterä 270 mm 600 mm 700 mm vakio 2480 mm 2550 mm 800 mm 560 kg Vakiovarusteena kovapalaterä. Lisävarusteena 6 osaan halkaiseva terä. Expert 25 HakkiPilke Expert 25 on erityisesti kotitarvevalmistajalle tarkoitettu ketjusahalla varustettu vaihtoehto. Koneen puunsyöttötoimintoja on yksinkertaistettu tinkimättä tehokkaasta klapintekoon vaadittavista voimavaroista. Ratkaisun ansiosta kotitarvekäyttäjälle voidaan tarjota ylivoimaista tehokkuutta erittäin kilpailukykyisellä hinnalla. Max puun halk. 250 mm Max.halk.voima 3,5 tn Terälaippa 13 Kahdella halkaisuyksiköllä suuri tuottavuus myös pienillä puilla mm 2520 mm 1150 mm 830 kg Puun syöttö metallisella piikkirullalla. Lisävarusteet ja tarkemmat tekniset tiedot sivulla

9 Hawk 25 Hakki Pilke Hawk 25 on ketterä klapikone koti- ja mökkikäyttöön. Muun muassa kuljetusalustan avulla kone on helppo ja kevyt kuljettaa sinne, missä puutkin ovat vaikkapa mönkijän perässä. Hydraulisten toimintojen ansiosta (ei kiilahihnoja) kone on erittäin huoltovapaa. Hakki Pilke Hawk 25 on käyttäjäystävällinen ja hintaansa nähden tehokas klapikone. Hawk 25 on saatavissa traktorikäyttöisenä, sähkömoottorikäyttöisenä sekä 13 hp bensiinimoottorilla. Max puun halk. 250 mm Max.puun pit. 400 mm Max.halk.voima 3,5 tn Terälaippa 13 MITAT PTO SÄHKÖ/POLTTOkulj.asennossa MOOTTORI 2550 mm 2550 mm 1000 mm 1400 mm 2400 mm 2400 mm Traktorikäyttöinen malli 3-pistesovitteisena. Huoltovapaa ja turvallinen kone (saha ja halkaisu eivät käynnisty suojan ollessa auki). Hawk 25 -mobiilimallit rekisteröitävissä tieliikennekäyttöön. 415 kg 475 kg HH100 Eagle Kun on tarve tehdä pitkiä halkoja tai pilkottavat puut ovat erityisen järeitä, traktorikäyttöinen HakkiPilke HH100 -hydraulihalkoja on oikea vaihtoehto niin omatoimi- kuin ammattikäyttäjällekin. Halkaisuliikkeen pituutta voidaan säätää halkaistavan puun mukaan ja halonteko on tehokasta ja helppoa. Halkaisuterän asentoa vaihtamalla voidaan valita kuinka moneen osaan puu halkaistaan. HakkiPilke HH100 voidaan varustaa venttiilillä, jonka ansiosta halkaisuliike nopeutuu 33% halkaistaessa puita, jotka eivät vaadi suurta voimaa. Lisävarusteena automaattinen nopeutusventtiili. Halkaisuterän korkeuden pikasäätö. HakkiPilke Eagle -pilkkojasirkkelillä puiden katkaiseminen ja pilkkominen on yksinkertaista ja helppoa. Konetta on saatavana traktori- ja sähkökäyttöisenä. Pilkkojasirkkeli on varustettu kovametalliterällä, joka sallii epäpuhtaiden puiden sahauksen. HakkiPilke Eagle voidaan varustaa liikuttelua helpottavilla siirtopyörillä. Turvallinen halkaisu. Kehtokatkaisu. Lisävarusteena siirtopyörät. Max puun halk. Max.puun pit. Max. halk.voima 450 mm 1100 mm 7,0 tn Max puun halk. Max.puun pit. Katkaisuterä ø Kovapalaterä 270 mm 450 mm 700 mm vakio 1100 mm 950 mm 2700 mm 230 kg 1300 mm 950 mm 1700 mm 185 kg 16 Lisävarusteet ja tarkemmat tekniset tiedot sivulla 19, Lisävarusteet ja tarkemmat tekniset tiedot sivulla 19, 17

10 Lisävarusteet ja tekniset tiedot Puun nostimet HAKKILIFT mm 70 kg 1100 mm Nostoalue 50/850 mm HAKKILIFT mm 70 kg 1100 mm Nostoalue 50/1000 mm HAKKILIFT mm n.80 kg 1150 mm Nostoalue 50/1000 mm MALLI Easy 50 Easy 42 Easy 38 Easy 37 Expert 37 Easy 30 Expert 30 OH 27 Expert 25 Hawk 25 Eagle HH100 Ominaisuudet Käyttösuositus - kotitarve - ammattikäyttö - teollinen tuotanto Max puun halkaisija, mm Puun katkaisupituus, mm Katkaisutapa - pyöröterä, Ø mm ketjusaha, terälaippa tuumaa Halkaisuvoima, tonnia ,5-13,5 8,0 7,0 7,0 5,5 5,5 5,5 3,5 3,5 7,0 muuntuva muuntuva Puupöydät Voimanlähde Traktori Traktori/sähkömoottori Sähkömoottori 15 kw 15 kw 10 kw 10 kw 7,5 kw 10 kw 7,5 kw 7,5 kw 4,0 kw 4,0 kw Polttomoottori 13 hp Tehontarve 50 hp 50 hp 35 hp 35 hp 30 hp 35 hp 30 hp 30 hp 30 hp 20 hp 20 hp Sulakekoko 35 A 35 A 25 A 25 A 20 A 25 A 20 A 20 A 16 A 16 A HAKKIFEED mm 200 kg 2080 mm 880/1220 mm - säädettävät jalat HAKKIFEED mm 238 kg Peveys 2120 mm 880/1230 mm - hydraulinen annostelija - säädettävät jalat HAKKIFEED mm 285 kg 2280 mm, sääd mm mm - hydraulinen annostelija - säädettävät jalat - 2 vetorullaa Sähkö/ Koneen mitat kuljetusasennossa PTO polttomoottori, mm , mm Syvyys, mm Koneen paino, kg Poistokuljettimen pituus, m 4,0** 4,0** 4,0** 4,0** 4,0* 4,0 4,0 3,2 4,0 2,0 2,0 *) malleja saatavana sivusuunnassa kääntyvällä poistokuljettimella **) malleissa vakiona sivusuunnassa kääntyvä poistokuljetin LISÄVARUSTEET Easy 50 Easy 42 Easy 38 Easy 37 Expert 37 Easy 30 Expert 30 OH 27 Expert 25 Hawk 25 Eagle HH100 Halkaisuterät 2/ HAKKIFEED mm HAKKIFEED mm 616 kg 925 kg, sääd mm 2200 mm, sääd mm, sääd mm HAKKIPILKE CLEANER - 2 vetorullaa - säädettävät jalat - mekaaninen erottelija - lisävaruste jatkettavuus 2-6 m - 3 vetorullaa - säädettävät jalat - mekaaninen erottelija - lisävaruste jatkettavuus 2-6 m 2870 mm 500 kg 1190 mm Puurungon käsittely Puun nostimet - HakkiLift Hakkilift HakkiLift 421 Puupöydät - HakkiFeed HakkiFeed HakkiFeed HakkiFeed HakkiFeed 472 Koneen valmistaja pidättää oikeuden mallimuutoksiin mm vaatii lisäventtiilin ja pöydän erikoisvarustelun 19

11 Jälleenmyyjä PAIKKAKUNTA LIIKE lähiosoite PUH. PAIKKAKUNTA LIIKE lähiosoite PUH. Alavus K-maatalous Alavus Talankuja Eura K-maatalous Eura Filppulantie Forssa Rautia K-maatalous Forssa Lepistönkatu Haapajärvi Rautia K-maatalous Haapajärvi Vitikantie Huittinen Rautia K-maatal ous Huittinen Kauppiaskatu Häijää K-maatalous Häijää Tupurlantie 7 D Hämeenlinna Rautia K-maatalous Hämeenlinna Luukkaankatu Iisalmi K-maatalous Iisalmi Kivirannantie Ilmajoki K-maatalous Ilmajoki Aamukuja Jalasjärvi Rautia K-maatalous Jalasjärvi Keskustie Joensuu K-maatalous Joensuu Kaltimontie Juuka Rautia K-maatalous Juuka Kirkkotie Juva K-maatalous Juva Juvantie Jyväskylä K-maatalous Jyväskylä Kankitie Jämsä Rautia K-maatalous Jämsä Ekosentie Kaavi Rautia K-maatalous Kaavi Kaavintie Kalajoki Rautia K-maatalous Kalajoki Merenojantie Kankaanpää Rautia K-maatalous Kankaanpää Rautatienkatu Kannus K-maatalous Kannus Asematie Karjaa Rautia K-maatalous Karjaa Ratakatu Kauhajoki Rautia K-maatalous Kauhajoki Savikyläntie Kauhava K-maatalous Kauhava Kehätie Keitele Rautia K-maatalous Keitele Asematie Kemijärvi Rautia K-maatalous Kemijärvi Varastotie Keuruu Rautia K-maatalous Keuruu Teollisuustie Kitee Rautia K-maatalous Kitee Puhoksentie Kiuruvesi Rautia K-maatalous Kiuruvesi Topintie Kokkola K-maatalous Kokkola Kosilankatu Konnevesi Rautia K-maatalous Konnevesi Vainiontie Kouvola K-maatalous Kouvola Kaitilankatu KUOPIO/TOIVALA K-maatalous Kuopio/Toivala Tietäjäntie Kuortane K-maatalous Kuortane Vesterintie Kuusamo Rautia K-maatalous Kuusamo Luomantie Lahti K-maatalous Lahti Heloittajankatu Lappeenranta K-maatalous Lappeenranta Mäntysuonkatu Lappfjärd Rautia K-maatalous Lappfjärd Hallvägen Lapua K-maatalous Lapua Myllykyläntie Leppävirta Rautia K-maatalous Leppävirta Teollisuustie Lieksa Rautia K-maatalous Lieksa Energiatie Lohja K-maatalous Lohja Tynninkuja Lohtaja K-maatalous Lohtaja Lohtajantie Loimaa Rautia K-maatalous Loimaa Aleksis Kivenkatu Mikkeli K-maatalous Mikkeli Otavankatu Mäntsälä Rautia K-maatalous Mäntsälä Maisalantie Nilsiä Rautia K-maatalous Nilsiä Nilsiäntie Nivala Rautia K-maatalous Nivala Hanketie Nurmes Rautia K-maatalous Nurmes Porokyläntie Nurmijärvi Rautia K-maatalous Nurmijärvi Ojakkalantie Orimattila K-maatalous Orimattila Vesitornintie Oulainen Rautia K-maatalous Oulainen Nurmelankatu Oulu K-maatalous Oulu Tikkasentie Peräseinäjoki K-maatalous Peräseinäjoki Keskustie Pieksämäki Rautia K-maatalous Pieksämäki Selkiöntie Pielavesi Rautia K-maatalous Pielavesi Puustellintie Pori Rautia K-maatalous Pori Pohjoisväylä Porvoo K-maatalous Porvoo Mestarintie Pudasjärvi Rautia K-maatalous Pudasjärvi Petäjäkankaantie Rantsila K-maatalous Rantsila Paavolantie Reisjärvi K-maatalous Reisjärvi Levonperäntie Riihimäki K-maatalous Riihimäki Teollisuuskatu Rovaniemi K-maatalous Rovaniemi Paljetie Saarijärvi Rautia K-maatalous Saarijärvi Myllymäentie Salo Rautia K-maatalous Salo Meriniitynkatu Savonlinna K-maatalous Savonlinna Pajatie Seinäjoki K-maatalous Seinäjoki Hautomonkatu Sodankylä Rautia K-maatalous Sodankylä Sumatie Somero Rautia K-maatalous Somero Turuntie Suonenjoki Rautia K-maatalous Suonenjoki Lintikonkatu Tampere K-maatalous Tampere Pyrynkatu Toholampi K-maatalous Toholampi Kannustie Tornio K-maatalous Tornio Kisällinkatu Turku Rautia K-maatalous Oriketo Vanha Tampereentie Vaala Rautia K-maatalous Vaala Vaalantie Varkaus Rautia K-maatalous Varkaus Käsityökatu Veteli K-maatalous Veteli Äijäpatintie Vieremä Rautia K-maatalous Vieremä Vieremäntie Viitasaari Rautia K-maatalous Viitasaari Kauppakaari Virolahti Rautia K-maatalous Virolahti Virojoentie 17 B Virrat Rautia K-maatalous Virrat Meijeritie Vörå Rautia K-maatalous Vöyri/Vörå Larvvägen Ylivieska K-maatalous Ylivieska Ruutihaantie Suomussalmi Rautia K-maatalous Suomussalmi Risteentie Övermalax K-maatalous Maalahti/Övermalax Malaxvägen Valmistaja Valimotie 1 FI Haapajärvi FINLAND Tel Fax info@maaselankone.fi
