Jabra BIZ 2400 USB KÄYTTÖOHJE

Transkriptio

1 Jabra BIZ 2400 USB KÄYTTÖOHJE 1

2 2015 GN Netcom A/S. Kaikki oikeudet pidätetään. Tämän käyttöohjeen julkaisija on GN Netcom A/S. Tämän käyttöohje on tarkoitettu vain käyttäjälle tiedoksi, ja tietoihin saattaa tulla muutoksia ilman eri ilmoitusta. GN Netcom A/S on toimittanut nämä tiedot sitoumuksetta. GN Netcom A/S ei vastaa tämän käyttöohjeen mahdollisesti sisältämistä virheistä tai epätarkkuuksista. Esitteen on toimittanut ja suunnitellut GN Netcom A/S, Lautrupbjerg 7, 2750 Ballerup, Tanska, DUO- JA MONO-KUULOKE Pääsanka Kaiutin Kuuloke Kaiutin Mikrofoni Ohjelmistopainike (O) USB-liitin Vastaa/lopeta -painike Mykistyspainike Vaateklipsi Äänenvoimakkuuden säätö 2 Ohjelmistopainike ( )

3 PÄÄSANGAN KOKOAMINEN Pääsanka Korvapehmuste KORVAPIDIKKEEN KOKOAMINEN NISKASANGAN KOKOAMINEN Korvapidikkeen tukirengas Korvageeli Niskasanka 8 Niskasangan tukirengas VAATEKLIPSI Korvapidikkeet (pieni/suuri) Nimikyltti Läpinäkyvä suojalevy 3

4 KUULOKKEEN LIITTÄMINEN PC-TIETOKONEESEEN Kytke kuuloke suoraan PC-tietokoneesi vapaana olevaan USB-liitäntään. Kun kuuloke on kytketty, sen mykistys- ja linjakytkinpainikkeet syttyvät. Kun kytket laitteen ensimmäistä kertaa PC-tietokoneeseesi, näyttöruudun tehtäväpalkkiin avautuu pieni ilmoitusikkuna, joka ilmoittaa, että uusi laite on löydetty. Kuuloke on nyt käyttövalmis. DUO- JA MONO-KUULOKKEEN KÄYTTÖ Pääsangan pituuden säätö. Voit pidentää/lyhentää pääsankaa päähäsi sopivaksi. Lyhennä tai pidennä pääsangan yläosaa, kunnes pääsanka asettuu mukavasti päähäsi. Kuulokkeen käyttö. Duo: Aseta kuulokkeet korvillesi siten, että pääsanka asettuu pääsi päälle, kuten perinteisiä kuulokkeita käyttäessäsi. Mono: Aseta pääsanka päähäsi niin, että kuuloke asettuu haluamallesi korvalle ja T-palkki asettuu vastakkaisen korvasi yläpuolelle. Säädä pääsanka sopivan kokoiseksi. Säädä mikrofoni. Voit säätää mikrofonia kiertämällä sitä kuulokkeen ympäri ja taivuttamalla mikrofonin vartta, kunnes mikrofoni on alle 2 cm:n etäisyydellä suustasi.. 2 cm:n 4

5 Mikrofonin varren kiertäminen. Mikrofonin vartta voi kiertää vapaasti 360 o. Korvapehmusteen kiinnitys. Aseta korvapehmuste yhteen niskasangan korvalevyn kanssa siten, että korvapehmusteessa oleva ura asettuu kuulokkeen korvalevyn kohouman ympärille. Korvapehmuste lukittuu paikoilleen kiertämällä (irrotus samalla tavalla). MONO-KUULOKKEEN KÄYTTÖ PÄÄSANGALLA Mono Jabra BIZ TM malli sisältää pääsangan. Pääsangan poistaminen. Irrota korvapehmike vetämällä se varovasti pois korvalevyltä. Työnnä sisäosaa peukalollasi, kunnes kuuloke naksahtaa irti pääsangasta. 5

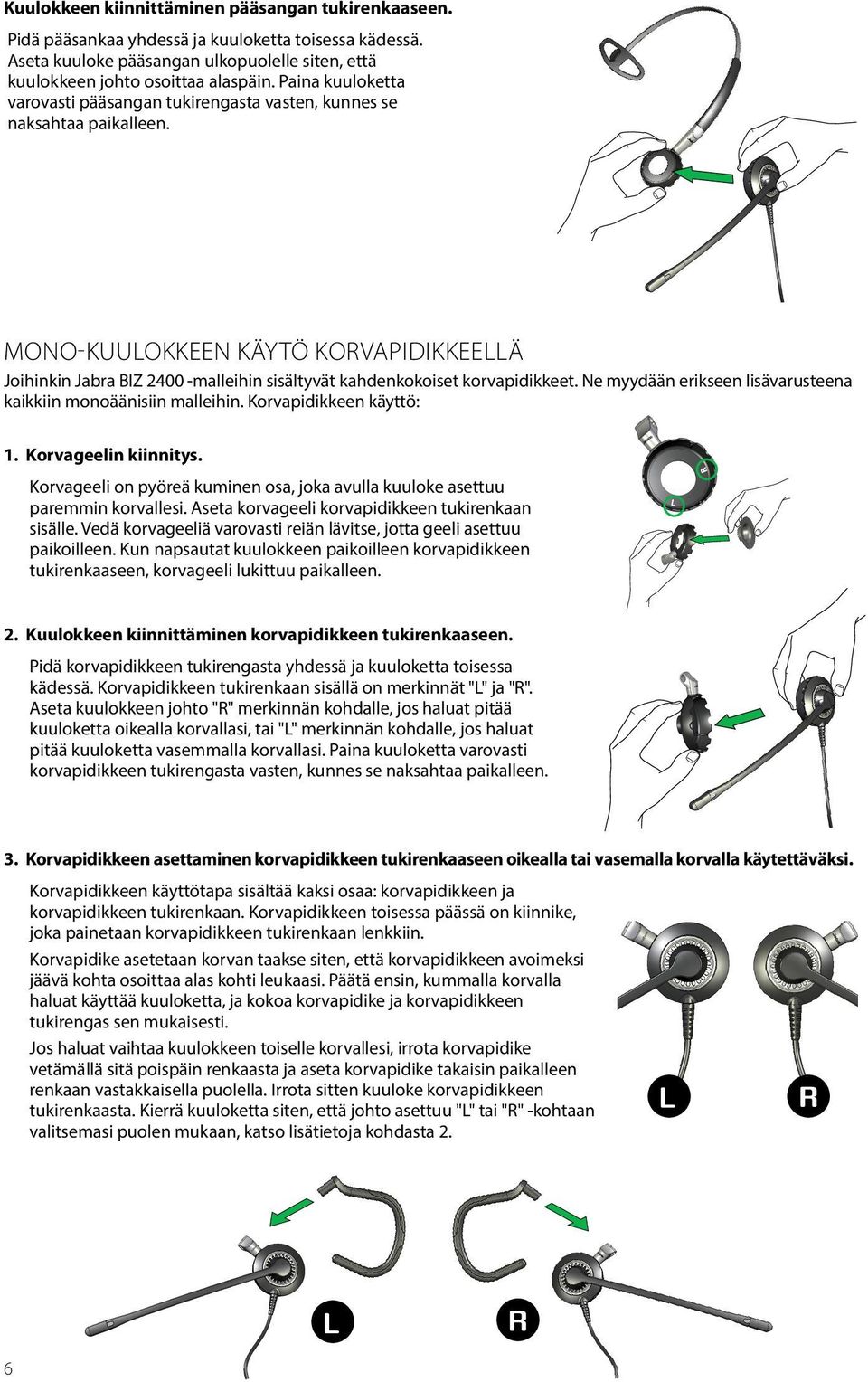

6 Kuulokkeen kiinnittäminen pääsangan tukirenkaaseen. Pidä pääsankaa yhdessä ja kuuloketta toisessa kädessä. Aseta kuuloke pääsangan ulkopuolelle siten, että kuulokkeen johto osoittaa alaspäin. Paina kuuloketta varovasti pääsangan tukirengasta vasten, kunnes se naksahtaa paikalleen. MONO-KUULOKKEEN KÄYTÖ KORVAPIDIKKEELLÄ Joihinkin Jabra BIZ malleihin sisältyvät kahdenkokoiset korvapidikkeet. Ne myydään erikseen lisävarusteena kaikkiin monoäänisiin malleihin. Korvapidikkeen käyttö: 1. Korvageelin kiinnitys. Korvageeli on pyöreä kuminen osa, joka avulla kuuloke asettuu paremmin korvallesi. Aseta korvageeli korvapidikkeen tukirenkaan sisälle. Vedä korvageeliä varovasti reiän lävitse, jotta geeli asettuu paikoilleen. Kun napsautat kuulokkeen paikoilleen korvapidikkeen tukirenkaaseen, korvageeli lukittuu paikalleen. 2. Kuulokkeen kiinnittäminen korvapidikkeen tukirenkaaseen. Pidä korvapidikkeen tukirengasta yhdessä ja kuuloketta toisessa kädessä. Korvapidikkeen tukirenkaan sisällä on merkinnät "L" ja "R". Aseta kuulokkeen johto "R" merkinnän kohdalle, jos haluat pitää kuuloketta oikealla korvallasi, tai "L" merkinnän kohdalle, jos haluat pitää kuuloketta vasemmalla korvallasi. Paina kuuloketta varovasti korvapidikkeen tukirengasta vasten, kunnes se naksahtaa paikalleen. 3. Korvapidikkeen asettaminen korvapidikkeen tukirenkaaseen oikealla tai vasemalla korvalla käytettäväksi. Korvapidikkeen käyttötapa sisältää kaksi osaa: korvapidikkeen ja korvapidikkeen tukirenkaan. Korvapidikkeen toisessa päässä on kiinnike, joka painetaan korvapidikkeen tukirenkaan lenkkiin. Korvapidike asetetaan korvan taakse siten, että korvapidikkeen avoimeksi jäävä kohta osoittaa alas kohti leukaasi. Päätä ensin, kummalla korvalla haluat käyttää kuuloketta, ja kokoa korvapidike ja korvapidikkeen tukirengas sen mukaisesti. Jos haluat vaihtaa kuulokkeen toiselle korvallesi, irrota korvapidike vetämällä sitä poispäin renkaasta ja aseta korvapidike takaisin paikalleen renkaan vastakkaisella puolella. Irrota sitten kuuloke korvapidikkeen tukirenkaasta. Kierrä kuuloketta siten, että johto asettuu "L" tai "R" -kohtaan L R valitsemasi puolen mukaan, katso lisätietoja kohdasta 2. L R 6

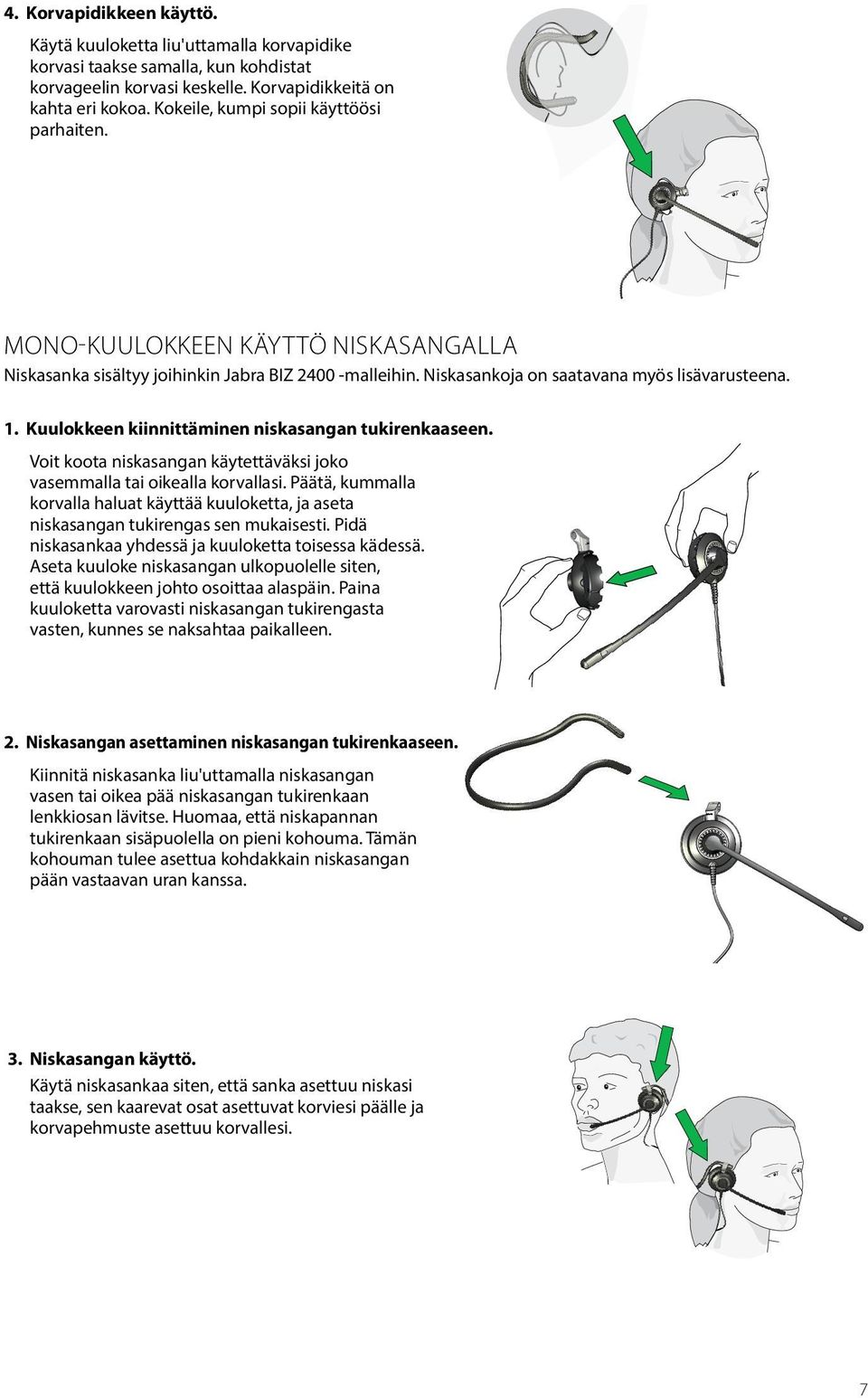

7 4. Korvapidikkeen käyttö. Käytä kuuloketta liu'uttamalla korvapidike korvasi taakse samalla, kun kohdistat korvageelin korvasi keskelle. Korvapidikkeitä on kahta eri kokoa. Kokeile, kumpi sopii käyttöösi parhaiten. MONO-KUULOKKEEN KÄYTTÖ NISKASANGALLA Niskasanka sisältyy joihinkin Jabra BIZ malleihin. Niskasankoja on saatavana myös lisävarusteena. 1. Kuulokkeen kiinnittäminen niskasangan tukirenkaaseen. Voit koota niskasangan käytettäväksi joko vasemmalla tai oikealla korvallasi. Päätä, kummalla korvalla haluat käyttää kuuloketta, ja aseta niskasangan tukirengas sen mukaisesti. Pidä niskasankaa yhdessä ja kuuloketta toisessa kädessä. Aseta kuuloke niskasangan ulkopuolelle siten, että kuulokkeen johto osoittaa alaspäin. Paina kuuloketta varovasti niskasangan tukirengasta vasten, kunnes se naksahtaa paikalleen. 2. Niskasangan asettaminen niskasangan tukirenkaaseen. Kiinnitä niskasanka liu'uttamalla niskasangan vasen tai oikea pää niskasangan tukirenkaan lenkkiosan lävitse. Huomaa, että niskapannan tukirenkaan sisäpuolella on pieni kohouma. Tämän kohouman tulee asettua kohdakkain niskasangan pään vastaavan uran kanssa. 3. Niskasangan käyttö. Käytä niskasankaa siten, että sanka asettuu niskasi taakse, sen kaarevat osat asettuvat korviesi päälle ja korvapehmuste asettuu korvallesi. 7

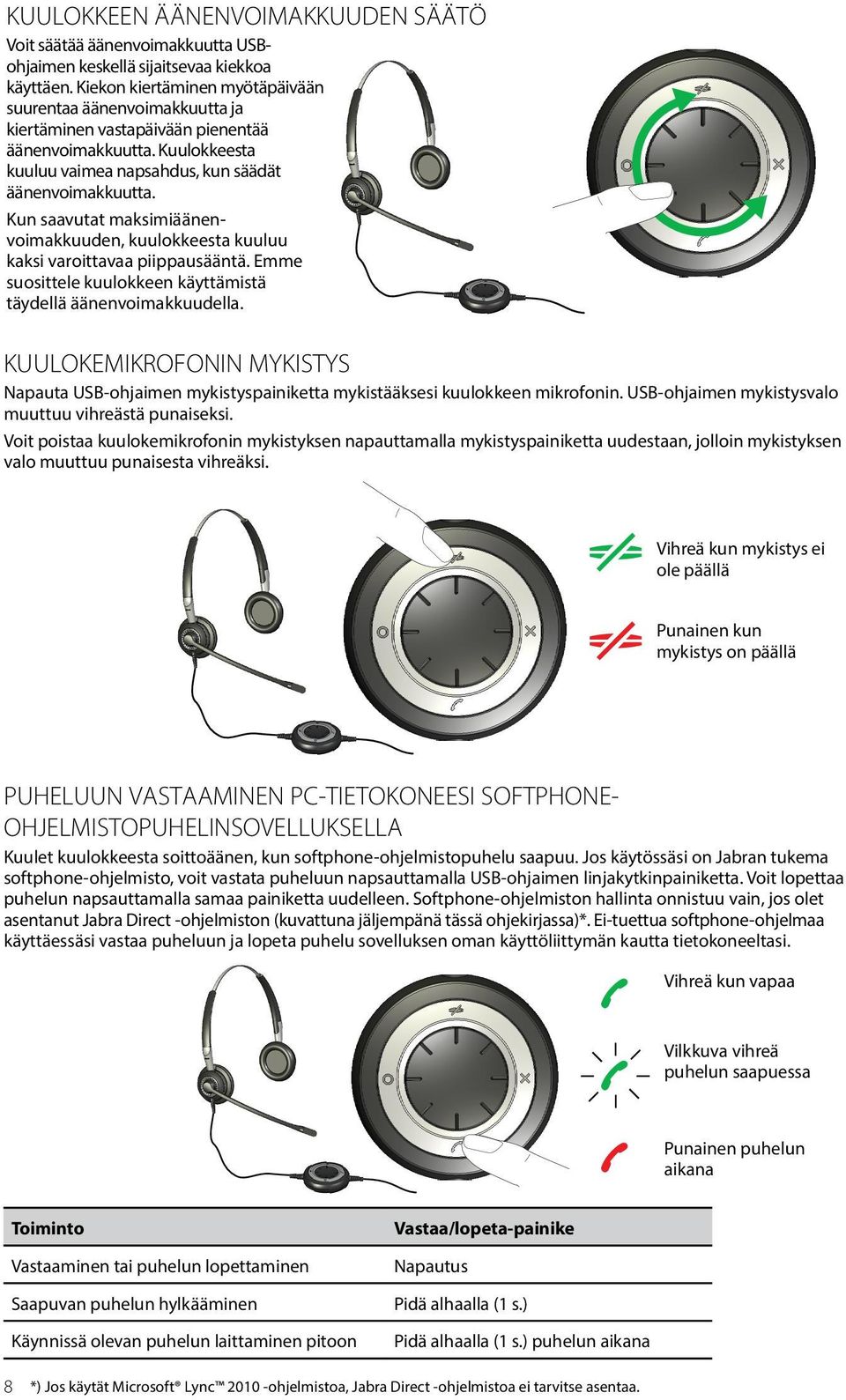

8 KUULOKKEEN ÄÄNENVOIMAKKUUDEN SÄÄTÖ Voit säätää äänenvoimakkuutta USBohjaimen keskellä sijaitsevaa kiekkoa käyttäen. Kiekon kiertäminen myötäpäivään suurentaa äänenvoimakkuutta ja kiertäminen vastapäivään pienentää äänenvoimakkuutta. Kuulokkeesta kuuluu vaimea napsahdus, kun säädät äänenvoimakkuutta. Kun saavutat maksimiäänenvoimakkuuden, kuulokkeesta kuuluu kaksi varoittavaa piippausääntä. Emme suosittele kuulokkeen käyttämistä täydellä äänenvoimakkuudella. KUULOKEMIKROFONIN MYKISTYS Napauta USB-ohjaimen mykistyspainiketta mykistääksesi kuulokkeen mikrofonin. USB-ohjaimen mykistysvalo muuttuu vihreästä punaiseksi. Voit poistaa kuulokemikrofonin mykistyksen napauttamalla mykistyspainiketta uudestaan, jolloin mykistyksen valo muuttuu punaisesta vihreäksi. Vihreä kun mykistys ei ole päällä Punainen kun mykistys on päällä PUHELUUN VASTAAMINEN PC-TIETOKONEESI SOFTPHONE- OHJELMISTOPUHELINSOVELLUKSELLA Kuulet kuulokkeesta soittoäänen, kun softphone-ohjelmistopuhelu saapuu. Jos käytössäsi on Jabran tukema softphone-ohjelmisto, voit vastata puheluun napsauttamalla USB-ohjaimen linjakytkinpainiketta. Voit lopettaa puhelun napsauttamalla samaa painiketta uudelleen. Softphone-ohjelmiston hallinta onnistuu vain, jos olet asentanut Jabra Direct -ohjelmiston (kuvattuna jäljempänä tässä ohjekirjassa)*. Ei-tuettua softphone-ohjelmaa käyttäessäsi vastaa puheluun ja lopeta puhelu sovelluksen oman käyttöliittymän kautta tietokoneeltasi. Vihreä kun vapaa Vilkkuva vihreä puhelun saapuessa Punainen puhelun aikana Toiminto Vastaaminen tai puhelun lopettaminen Saapuvan puhelun hylkääminen Käynnissä olevan puhelun laittaminen pitoon Vastaa/lopeta-painike Napautus Pidä alhaalla (1 s.) Pidä alhaalla (1 s.) puhelun aikana 8 *) Jos käytät Microsoft Lync ohjelmistoa, Jabra Direct -ohjelmistoa ei tarvitse asentaa.

9 VALINNAISTEN OMINAISUUKSIEN KYTKEMINEN OHJELMISTOPAINIKKEIDEN KÄYTTÖ USB-ohjain sisältää kaksi ohjelmistopainiketta, jotka on merkitty merkeillä ja O. Voit ohjelmoida kuulokkeen käyttämään näitä kahta painiketta mihin tahansa useista toimintovaihtoehdoista. Voit esimerkiksi määrittää yhden painikkeen ohjaamaan Bluetooth-yhteyttä matkapuhelimeen. Lue lisätietoja Jabra Direct -ohjelmistoa koskevasta kohdasta alta. JABRA DIRECT -OHJELMISTON ASENNUS JA KÄYTTÖ Jabra Direct on joukko ohjelmia, jotka tukevat ja laajentavat kuulokkeen toimintoja. Se on ladattavissa ilmaiseksi osoitteesta Jabra Direct -ohjelmiston avulla voit: - Ohjata useita softphone-ohjelmistoja kuulokkeestasi käsin niitä varten tehtyjen ajureiden avulla. - Määrittää toiminnon USB-ohjaimen ohjelmoitaviin ja O -painikkeisiin. - Määrittää kuulokkeen kuulonsuojaustason. - Päivittää kuulokkeen laiteohjelman. JABRA DIRECT -OHJELMISTON ASENNUS Jabra Direct -ohjelmiston asennus: 1. Jos et ole vielä asentanut softphone-ohjelmistoasi, suosittelemme, että suoritat asennuksen ennen Jabra Direct -ohjelmiston asennusta. Näin varmistetaan, että Jabran tuki lisätään softphone-ohjelmistosovellukseen oikein. 2. Lataa Jabra Direct osoitteesta 3. Seuraa tietokoneesi näyttöruudulla näkyviä ohjeita. Asennus on hyvin yksinkertainen, eikä sen pitäisi kestää muutamaa minuuttia kauempaa. Ota huomioon seuraava seikka, kun suoritat ohjattua asennusta: - Jos käytät Microsoft Windows Vista -käyttöjärjestelmää, saatat saada käyttäjätilin hallinta -viestin. Napsauta Salli -painiketta ja jatka asennusta. - Jos käytät 64-bittistä PC-tietokonetta, laiteohjelmistoa ei voida päivittää. Suorita päivitys 32-bittisellä PCtietokoneella. KUULOKKEEN KÄYTTÄMINEN YHDESSÄ MATKAPUHELIMEN KANSSA Kuulokkeessa oleva USB-ohjain sisältää Bluetooth-piirin, joka tarjoaa jopa 10 metrin kantaman kuulokkeen ja matkapuhelimen välillä. Bluetooth-ominaisuuden avulla kuuloke voidaan liittää suoraan langattomasti matkapuhelimeen tai muuhun Bluetooth-äänilähteeseen. Kun kuuloke on yhdistetty matkapuhelimeen, voit vastata puheluihin ja lopettaa puhelut käyttäen Jabra BIZ 2400 USB-ohjainta. Kuulokemikrofonin muodostaminen matkapuhelimen laitepariksi Voit käyttää kuuloketta yhdessä matkapuhelimen kanssa muodostamalla laiteparin matkapuhelimen kanssa. Kun laitepari on muodostettu, kuuloke luo yhteyden automaattisesti matkapuhelimeen sen ollessa kantaman sisällä. Laiteparin muodostus on tarpeen suorittaa vain ensimmäisellä kerralla, jonka jälkeen kuuloke luo yhteyden automaattisesti matkapuhelimeen sen ollessa alle 10 metrin etäisyydellä. Kuulokkeen on oltava edelleen yhdistettynä tietokoneeseesi, koska se tarvitsee virtaa USB-liitännästä. 9

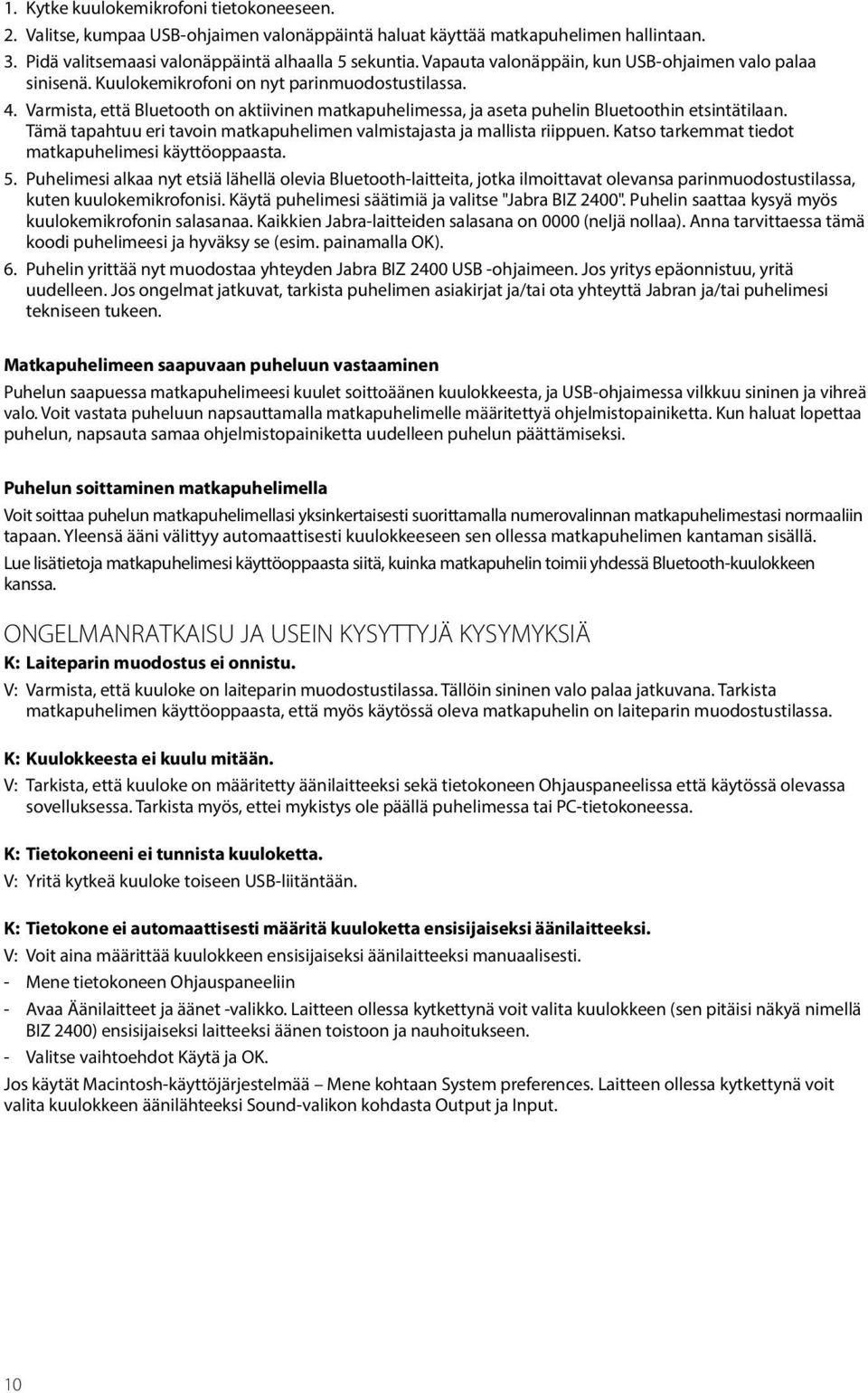

10 1. Kytke kuulokemikrofoni tietokoneeseen. 2. Valitse, kumpaa USB-ohjaimen valonäppäintä haluat käyttää matkapuhelimen hallintaan. 3. Pidä valitsemaasi valonäppäintä alhaalla 5 sekuntia. Vapauta valonäppäin, kun USB-ohjaimen valo palaa sinisenä. Kuulokemikrofoni on nyt parinmuodostustilassa. 4. Varmista, että Bluetooth on aktiivinen matkapuhelimessa, ja aseta puhelin Bluetoothin etsintätilaan. Tämä tapahtuu eri tavoin matkapuhelimen valmistajasta ja mallista riippuen. Katso tarkemmat tiedot matkapuhelimesi käyttöoppaasta. 5. Puhelimesi alkaa nyt etsiä lähellä olevia Bluetooth-laitteita, jotka ilmoittavat olevansa parinmuodostustilassa, kuten kuulokemikrofonisi. Käytä puhelimesi säätimiä ja valitse "Jabra BIZ 2400". Puhelin saattaa kysyä myös kuulokemikrofonin salasanaa. Kaikkien Jabra-laitteiden salasana on 0000 (neljä nollaa). Anna tarvittaessa tämä koodi puhelimeesi ja hyväksy se (esim. painamalla OK). 6. Puhelin yrittää nyt muodostaa yhteyden Jabra BIZ 2400 USB -ohjaimeen. Jos yritys epäonnistuu, yritä uudelleen. Jos ongelmat jatkuvat, tarkista puhelimen asiakirjat ja/tai ota yhteyttä Jabran ja/tai puhelimesi tekniseen tukeen. Matkapuhelimeen saapuvaan puheluun vastaaminen Puhelun saapuessa matkapuhelimeesi kuulet soittoäänen kuulokkeesta, ja USB-ohjaimessa vilkkuu sininen ja vihreä valo. Voit vastata puheluun napsauttamalla matkapuhelimelle määritettyä ohjelmistopainiketta. Kun haluat lopettaa puhelun, napsauta samaa ohjelmistopainiketta uudelleen puhelun päättämiseksi. Puhelun soittaminen matkapuhelimella Voit soittaa puhelun matkapuhelimellasi yksinkertaisesti suorittamalla numerovalinnan matkapuhelimestasi normaaliin tapaan. Yleensä ääni välittyy automaattisesti kuulokkeeseen sen ollessa matkapuhelimen kantaman sisällä. Lue lisätietoja matkapuhelimesi käyttöoppaasta siitä, kuinka matkapuhelin toimii yhdessä Bluetooth-kuulokkeen kanssa. ONGELMANRATKAISU JA USEIN KYSYTTYJÄ KYSYMYKSIÄ K: Laiteparin muodostus ei onnistu. V: Varmista, että kuuloke on laiteparin muodostustilassa. Tällöin sininen valo palaa jatkuvana. Tarkista matkapuhelimen käyttöoppaasta, että myös käytössä oleva matkapuhelin on laiteparin muodostustilassa. K: Kuulokkeesta ei kuulu mitään. V: Tarkista, että kuuloke on määritetty äänilaitteeksi sekä tietokoneen Ohjauspaneelissa että käytössä olevassa sovelluksessa. Tarkista myös, ettei mykistys ole päällä puhelimessa tai PC-tietokoneessa. K: Tietokoneeni ei tunnista kuuloketta. V: Yritä kytkeä kuuloke toiseen USB-liitäntään. K: Tietokone ei automaattisesti määritä kuuloketta ensisijaiseksi äänilaitteeksi. V: Voit aina määrittää kuulokkeen ensisijaiseksi äänilaitteeksi manuaalisesti. - Mene tietokoneen Ohjauspaneeliin - Avaa Äänilaitteet ja äänet -valikko. Laitteen ollessa kytkettynä voit valita kuulokkeen (sen pitäisi näkyä nimellä BIZ 2400) ensisijaiseksi laitteeksi äänen toistoon ja nauhoitukseen. - Valitse vaihtoehdot Käytä ja OK. Jos käytät Macintosh-käyttöjärjestelmää Mene kohtaan System preferences. Laitteen ollessa kytkettynä voit valita kuulokkeen äänilähteeksi Sound-valikon kohdasta Output ja Input. 10

11 SERTIFIOINNIT JA TURVALLISUUSHYVÄKSYNNÄT CE Tämä tuote on CE-merkitty radio- ja telepäätelaitedirektiivin (99/5/EY) ehtojen mukaisesti. GN vakuuttaa, että tuote on yhdenmukainen direktiivin (99/5/EY) olennaisten vaatimusten ja muiden ehtojen kanssa. Saat lisätietoja osoitteesta FCC Tämä laite on FCC-sääntöjen osan 15 mukainen. Käyttöä koskee kaksi seuraavaa ehtoa: (1) Tämä laite ei saa aiheuttaa haitallista häiriöitä, ja (2) tämän laitteen täytyy kestää kaikki häiriöt, mukaan luettuina häiriöt, jotka saattavat aiheuttaa tämän laitteen ei-toivottua toimintaa. Käyttäjät eivät saa tehdä muutoksia tai muunnella laitetta millään tavalla. Muutokset ja muunnelmat, jotka eivät ole Jabran nimenomaisesti hyväksymiä, johtavat käyttäjän laitteenkäyttöoikeuden mitätöitymiseen. Tämä laite on testattu ja todettu FCC:n säännösten osassa 15 luokan B digitaaliselle laitteelle asetettujen rajoitusten mukaiseksi. Nämä rajoitukset antavat riittävän suojan haitallisia häiriöitä vastaan normaalissa kotikäytössä. Tämä laitteisto tuottaa, käyttää ja voi säteillä radiotaajuusenergiaa. Jos laitetta ei asenneta ja käytetä ohjeiden mukaisesti, se voi aiheuttaa haitallista häiriötä radioviestinnälle. Ei voida kuitenkaan taata, että tietyssä laitekokoonpanossa häiriöitä ei esiintyisi. Jos laite aiheuttaa haitallista häiriötä radio- tai TV-vastaanottimiin (häiriö voidaan todeta katkaisemalla laitteesta virta ja kytkemällä se uudelleen), käyttäjää kehotetaan korjaamaan häiriöt jollakin seuraavista tavoista: - Suuntaa vastaanottava antenni toisaalle tai sijoita se toiseen paikkaan. - Siirrä vastaanotin ja laitteisto kauemmaksi toisistaan. - Kytke laite eri virtapiirissä olevaan pistorasiaan muihin elektronisiin laitteisiin nähden. - Pyydä apua jälleenmyyjältä tai kokeneelta radio- tai TV-teknikolta. Industry Canada Käyttöä koskee kaksi seuraavaa ehtoa: (1) Tämä laite ei saa aiheuttaa häiriöitä, ja (2) tämän laitteen täytyy kestää kaikki häiriöt, mukaan luettuina häiriöt, jotka saattavat aiheuttaa tämän laitteen ei-toivottua toimintaa. Termi IC : ennen sertifiointi-/rekisteröintinumeroa merkitsee vain, että rekisteröinti on suoritettu perustuen yhdenmukaisuusilmoitukseen, joka osoittaa, että noudatetaan Industry Canadan teknisiä spesifikaatioita. Se ei tarkoita, että Industry Canada on hyväksynyt laitteen. Bluetooth Bluetooth -sanamerkki ja logot ovat Bluetooth SIG, Inc:n omaisuutta, ja Jabra käyttää kaikkia näitä merkkejä lisenssillä. Kaikki muut tavaramerkit ja tuotenimet ovat omistajiensa omaisuutta. 11

12 2015 GN Netcom A/S. All rights reserved. Jabra is a registered trademark of GN Netcom A/S. All other trademarks included herein are the property of their respective owners. The Bluetooth word mark and logos are owned by the Bluetooth SIG, Inc. and any use of such marks by GN Netcom A/S is under license. (Design and specifications subject to change without notice). VALMISTETTU KIINASSA E
