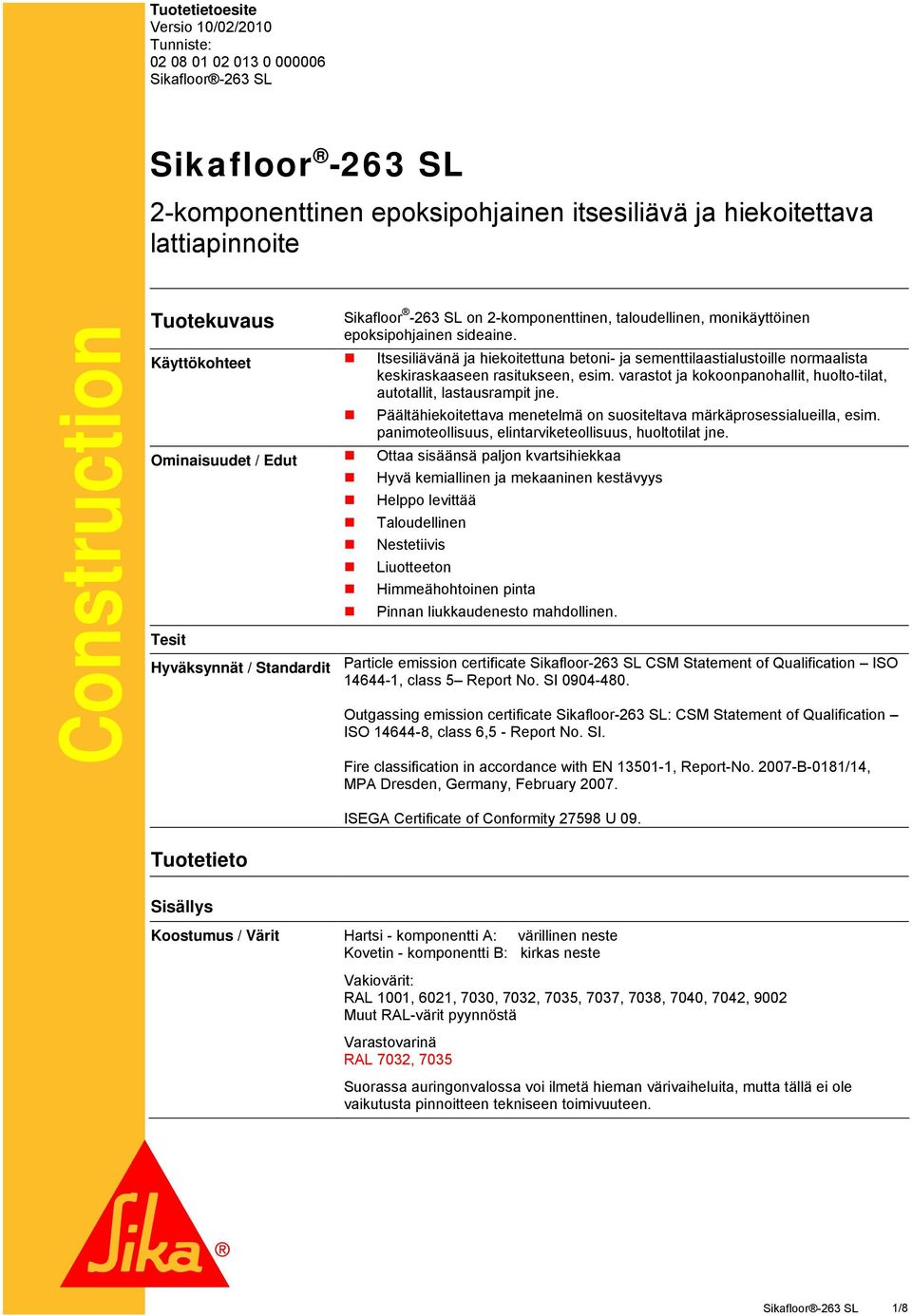

1 Tuotetietoesite Versio 10/02/2010 Tunniste: Sikafloor -263 SL 2-komponenttinen epoksipohjainen itsesiliävä ja hiekoitettava lattiapinnoite Construction Tuotekuvaus Sikafloor -263 SL on 2-komponenttinen, taloudellinen, monikäyttöinen epoksipohjainen sideaine. Käyttökohteet Itsesiliävänä ja hiekoitettuna betoni- ja sementtilaastialustoille normaalista keskiraskaaseen rasitukseen, esim. varastot ja kokoonpanohallit, huolto-tilat, autotallit, lastausrampit jne. Päältähiekoitettava menetelmä on suositeltava märkäprosessialueilla, esim. panimoteollisuus, elintarviketeollisuus, huoltotilat jne. Ominaisuudet / Edut Ottaa sisäänsä paljon kvartsihiekkaa Hyvä kemiallinen ja mekaaninen kestävyys Helppo levittää Taloudellinen Nestetiivis Liuotteeton Himmeähohtoinen pinta Pinnan liukkaudenesto mahdollinen. Tesit Hyväksynnät / Standardit Particle emission certificate Sikafloor-263 SL CSM Statement of Qualification ISO , class 5 Report No. SI Outgassing emission certificate Sikafloor-263 SL: CSM Statement of Qualification ISO , class 6,5 - Report No. SI. Fire classification in accordance with EN , Report-No B-0181/14, MPA Dresden, Germany, February ISEGA Certificate of Conformity U 09. Tuotetieto Sisällys Koostumus / Värit Hartsi - komponentti A: värillinen neste Kovetin - komponentti B: kirkas neste Vakiovärit: RAL 1001, 6021, 7030, 7032, 7035, 7037, 7038, 7040, 7042, 9002 Muut RAL-värit pyynnöstä Varastovarinä RAL 7032, 7035 Suorassa auringonvalossa voi ilmetä hieman värivaiheluita, mutta tällä ei ole vaikutusta pinnoitteen tekniseen toimivuuteen. 1/8

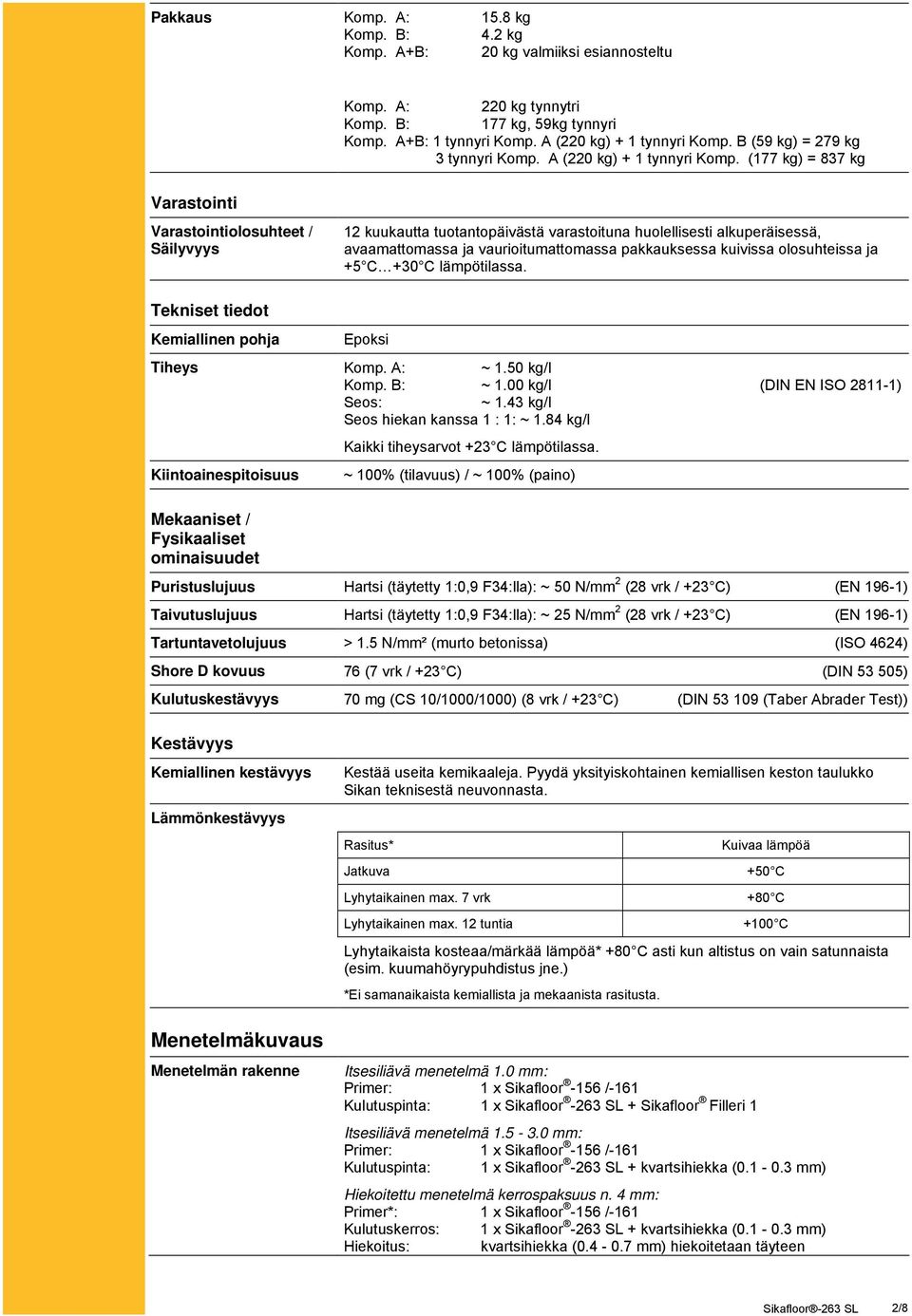

2 Pakkaus Komp. A: 15.8 kg Komp. B: 4.2 kg Komp. A+B: 20 kg valmiiksi esiannosteltu Varastointi Komp. A: 220 kg tynnytri Komp. B: 177 kg, 59kg tynnyri Komp. A+B: 1 tynnyri Komp. A (220 kg) + 1 tynnyri Komp. B (59 kg) = 279 kg 3 tynnyri Komp. A (220 kg) + 1 tynnyri Komp. (177 kg) = 837 kg Varastointiolosuhteet / Säilyvyys 12 kuukautta tuotantopäivästä varastoituna huolellisesti alkuperäisessä, avaamattomassa ja vaurioitumattomassa pakkauksessa kuivissa olosuhteissa ja +5 C +30 C lämpötilassa. Tekniset tiedot Kemiallinen pohja Epoksi Tiheys Komp. A: ~ 1.50 kg/l Komp. B: ~ 1.00 kg/l (DIN EN ISO ) Seos: ~ 1.43 kg/l Seos hiekan kanssa 1 : 1: ~ 1.84 kg/l Kaikki tiheysarvot +23 C lämpötilassa. Kiintoainespitoisuus Mekaaniset / Fysikaaliset ominaisuudet ~ 100% (tilavuus) / ~ 100% (paino) Puristuslujuus Hartsi (täytetty 1:0,9 F34:lla): ~ 50 N/mm 2 (28 vrk / +23 C) (EN 196-1) Taivutuslujuus Hartsi (täytetty 1:0,9 F34:lla): ~ 25 N/mm 2 (28 vrk / +23 C) (EN 196-1) Tartuntavetolujuus > 1.5 N/mm² (murto betonissa) (ISO 4624) Shore D kovuus 76 (7 vrk / +23 C) (DIN ) Kulutuskestävyys 70 mg (CS 10/1000/1000) (8 vrk / +23 C) (DIN (Taber Abrader Test)) Kestävyys Kemiallinen kestävyys Lämmönkestävyys Menetelmäkuvaus Menetelmän rakenne Kestää useita kemikaaleja. Pyydä yksityiskohtainen kemiallisen keston taulukko Sikan teknisestä neuvonnasta. Rasitus* Jatkuva Lyhytaikainen max. 7 vrk Lyhytaikainen max. 12 tuntia Kuivaa lämpöä +50 C +80 C +100 C Lyhytaikaista kosteaa/märkää lämpöä* +80 C asti kun altistus on vain satunnaista (esim. kuumahöyrypuhdistus jne.) *Ei samanaikaista kemiallista ja mekaanista rasitusta. Itsesiliävä menetelmä 1.0 mm: Primer: 1 x Sikafloor -156 /-161 Kulutuspinta: 1 x Sikafloor -263 SL + Sikafloor Filleri 1 Itsesiliävä menetelmä mm: Primer: 1 x Sikafloor -156 /-161 Kulutuspinta: 1 x Sikafloor -263 SL + kvartsihiekka ( mm) Hiekoitettu menetelmä kerrospaksuus n. 4 mm: Primer*: 1 x Sikafloor -156 /-161 Kulutuskerros: 1 x Sikafloor -263 SL + kvartsihiekka ( mm) Hiekoitus: kvartsihiekka ( mm) hiekoitetaan täyteen 2/8

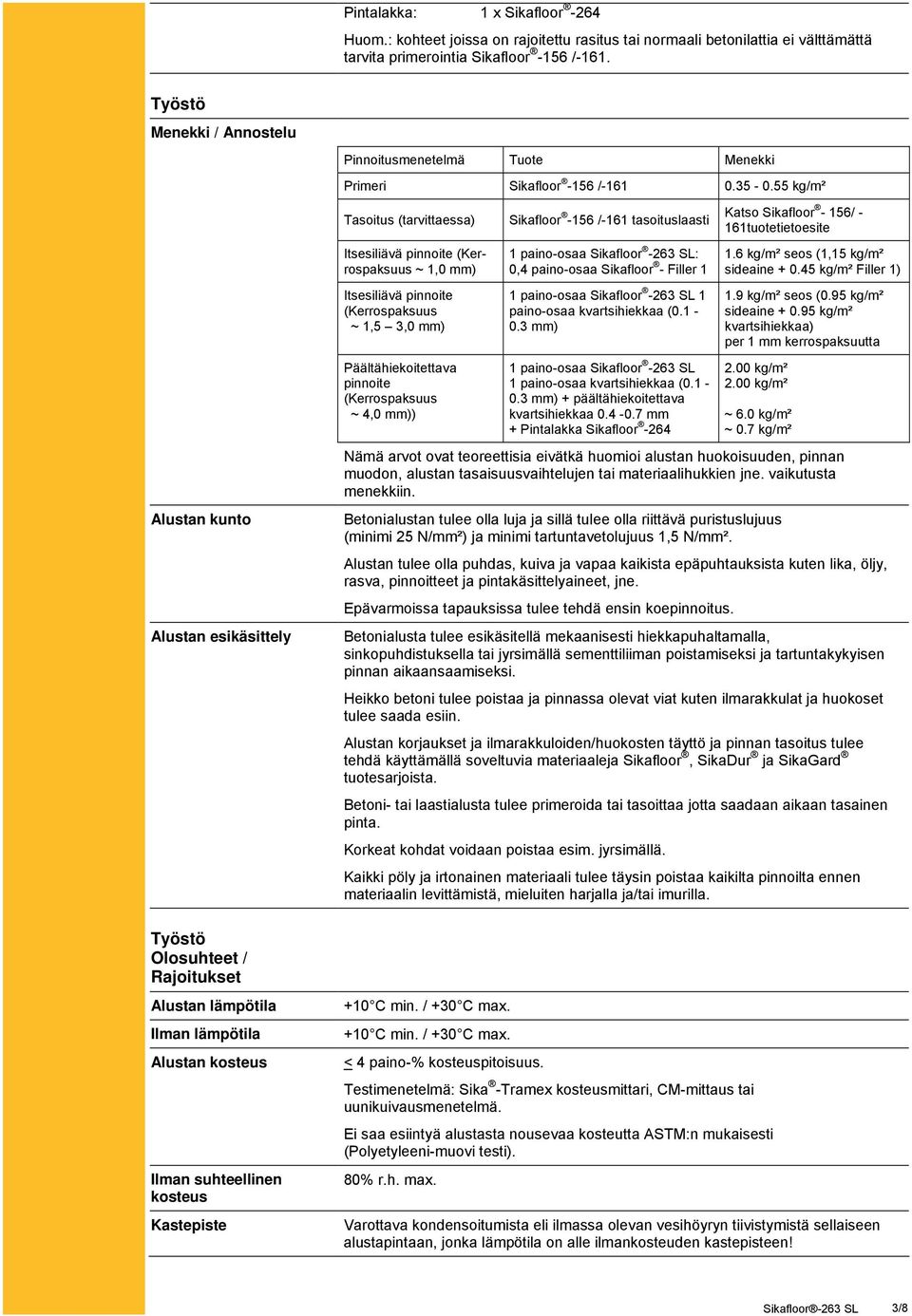

3 Pintalakka: 1 x Sikafloor -264 Huom.: kohteet joissa on rajoitettu rasitus tai normaali betonilattia ei välttämättä tarvita primerointia Sikafloor -156 /-161. Työstö Menekki / Annostelu Pinnoitusmenetelmä Tuote Menekki Primeri Sikafloor -156 / kg/m² Alustan kunto Alustan esikäsittely Tasoitus (tarvittaessa) Itsesiliävä pinnoite (Kerrospaksuus ~ 1,0 mm) Itsesiliävä pinnoite (Kerrospaksuus ~ 1,5 3,0 mm) Päältähiekoitettava pinnoite (Kerrospaksuus ~ 4,0 mm)) Sikafloor -156 /-161 tasoituslaasti 1 paino-osaa Sikafloor -263 SL: 0,4 paino-osaa Sikafloor - Filler 1 1 paino-osaa Sikafloor -263 SL 1 paino-osaa kvartsihiekkaa ( mm) 1 paino-osaa Sikafloor -263 SL 1 paino-osaa kvartsihiekkaa ( mm) + päältähiekoitettava kvartsihiekkaa mm + Pintalakka Sikafloor -264 Katso Sikafloor - 156/ - 161tuotetietoesite 1.6 kg/m² seos (1,15 kg/m² sideaine kg/m² Filler 1) 1.9 kg/m² seos (0.95 kg/m² sideaine kg/m² kvartsihiekkaa) per 1 mm kerrospaksuutta 2.00 kg/m² 2.00 kg/m² ~ 6.0 kg/m² ~ 0.7 kg/m² Nämä arvot ovat teoreettisia eivätkä huomioi alustan huokoisuuden, pinnan muodon, alustan tasaisuusvaihtelujen tai materiaalihukkien jne. vaikutusta menekkiin. Betonialustan tulee olla luja ja sillä tulee olla riittävä puristuslujuus (minimi 25 N/mm²) ja minimi tartuntavetolujuus 1,5 N/mm². Alustan tulee olla puhdas, kuiva ja vapaa kaikista epäpuhtauksista kuten lika, öljy, rasva, pinnoitteet ja pintakäsittelyaineet, jne. Epävarmoissa tapauksissa tulee tehdä ensin koepinnoitus. Betonialusta tulee esikäsitellä mekaanisesti hiekkapuhaltamalla, sinkopuhdistuksella tai jyrsimällä sementtiliiman poistamiseksi ja tartuntakykyisen pinnan aikaansaamiseksi. Heikko betoni tulee poistaa ja pinnassa olevat viat kuten ilmarakkulat ja huokoset tulee saada esiin. Alustan korjaukset ja ilmarakkuloiden/huokosten täyttö ja pinnan tasoitus tulee tehdä käyttämällä soveltuvia materiaaleja Sikafloor, SikaDur ja SikaGard tuotesarjoista. Betoni- tai laastialusta tulee primeroida tai tasoittaa jotta saadaan aikaan tasainen pinta. Korkeat kohdat voidaan poistaa esim. jyrsimällä. Kaikki pöly ja irtonainen materiaali tulee täysin poistaa kaikilta pinnoilta ennen materiaalin levittämistä, mieluiten harjalla ja/tai imurilla. Työstö Olosuhteet / Rajoitukset Alustan lämpötila Ilman lämpötila Alustan kosteus Ilman suhteellinen kosteus Kastepiste +10 C min. / +30 C max. +10 C min. / +30 C max. < 4 paino-% kosteuspitoisuus. Testimenetelmä: Sika -Tramex kosteusmittari, CM-mittaus tai uunikuivausmenetelmä. Ei saa esiintyä alustasta nousevaa kosteutta ASTM:n mukaisesti (Polyetyleeni-muovi testi). 80% r.h. max. Varottava kondensoitumista eli ilmassa olevan vesihöyryn tiivistymistä sellaiseen alustapintaan, jonka lämpötila on alle ilmankosteuden kastepisteen! 3/8

4 Alustan ja kovettumattoman lattiapinnoitteen lämpötilan tulee olla vähintään 3 C kastepisteen yläpuolella, jotta vältetään kondensoitumisen riski ja valmiin lattiapinnan hikoilun/kirjavoitumisen riski. Huomioi että matala lämpötila ja korkea ilman suhteellinen kosteus nostavat mahdollisuutta pinnoitteen kuplimiseen Työstöohjeita Sekoitus Sekoitusaika Sekoitusvälineet Työstömenetelmät / Välineet Työvälineiden puhdistus Työstöaika Komponentti A : komponentti B = 79 : 21 (paino-osina) Ennen komponenttien sekoittamista keskenään sekoita komponentti A mekaanisesti. Kun koko komponentti B on lisätty komponenttiin A sekoita jatkuvasti 2 minuutin ajan kunnes on saavutettu tasalaatuinen seos. Kun komponentit A ja B on sekoitettu, lisää kvartsihiekka 0,08 0,25 mm ja/tai Sikafloor Filleri 1 (kvartsijauho) ja sekoita 2 minuutin ajan kunnes tasainen seos on saatu aikaan. Jotta varmistetaan materiaalin sekoittuminen kauttaaltaan kaadetaan seos toiseen astiaan ja sekoitetaan uudelleen tasaiseksi seokseksi. Liiallista sekoittamista tulee välttää, jotta minimoidaan ilman sekoittuminen materiaaliin. Sikafloor -263 SL tulee sekoittaa läpikotaisin matalakierroksisella sähkökäyttöisellä sekoittajalla ( rpm) tai muulla soveltuvalla laitteella. Ennen levitystyötä tutki alustan kosteuspitoisuus, ilman suhteellinen kosteus r.h. ja kastepiste. Jos alustan kosteus > 4 paino-%, Sikafloor EpoCem voidaan levittää tilapäisenä kosteudeneristyskerroksena. Tasoitus: Karkeat pinnat tulee tasoittaa ensin. Siksi käytä esim. Sikafloor -161 tasoituslaastia (katso tuotetietoesite). Sileä tasainen pinta: Sikafloor -263 SL kaadetaan ja levitetään tasaiseksi säätölastalla esteettisesti siistiksi kerrokseksi. Telaa välittömästi piikkitelalla ristiin, jotta varmistetaan tasainen kerrospaksuus ja ilmakuplien poistuminen. Päältähiekoitettava menetelmä: Sikafloor -263 SL kaadetaan ja levitetään tasaiseksi säätölastalla. Tämän jälkeen telataan piikkitelalla ristiin, jotta saadaan aikaan tasainen pinta ja varmistetaan ilmakuplien poistuminen. Noin 15 minuutin kuluttua (+20 C lämpötilassa) mutta ennen kuin 30 minuuttia on kulunut (+20 C lämpötilassa) hiekoitetaan päältä kvartsihiekalla ensin kevyesti ja sen jälkeen täyteen. Puhdista kaikki työkalut ja levitysvälineet Ohennin C:llä välittömästi käytön jälkeen. Kovettunut materiaali voidaan poistaa vain mekaanisesti. Lämpötila +10 C +20 C +30 C Työstöaika ~ 50 minuuttia ~ 25 minuuttia ~ 15 minuuttia Odotusaika kerrosten välillä / Pinnoitettavuus Ennen Sikafloor -263 SL:n levittämistä Sikafloor -161:n päälle on odotettava: Alustan lämpötila Minimi Maksimi +10 C 24 tuntia 3 vuorokautta +20 C 12 tuntia 2 vuorokautta +30 C 8 tuntia 1 vuorokausi 4/8

5 Ennen Sikafloor -263 SL levittämistä Sikafloor -263 SL päälle on odotettava: Alustan lämpötila Minimi Maksimi +10 C 30 tuntia 3 vuorokautta +20 C 24 tuntia 2 vuorokautta +30 C 16 tuntia 1 vuorokausi Ajat ovat noin-arvoja ja niihin vaikuttavat ympäristön vaihtelevat olosuhteet, erityisesti lämpötila ja ilman suhteellinen kosteus. Huomioitavaa / Rajoitukset Älä levitä Sikafloor -263 SL:tä alustoille, joilla voi ilmetä vesihöyryn painetta. Primeriä tulee levittää niin pinnan huokoset sulkeutuvat. Tuore levitetty Sikafloor -263 SL pitää suojata kosteudelta, kondensaatiolta (eli ilman vesihöyryn tiivistymiseltä pintaan) ja vedeltä vähintään 24 tuntia. Vältä primerin lätäköitymistä alustapintaan. Kun rasitus on vähäistä ja alustapinta on normaali imukykyinen betonialusta ei ole välttämätöntä suorittaa primerointia Sikafloor -156 / -161:lla päältähiekoitettaville menetelmille. Telattavat / kuvioidut pinnoitteet: Epätasaisia alustoja kuten myös likaisia alustoja ei voida eikä pidä pinnoittaa ohuella pintalakkakerroksella. Siksi sekä alustapinta että ympäröivät rakenteet tulee aina esikäsitellä ja puhdistaa perusteellisesti ennen pinnoitteen levittämistä. Välineet Suositeltavat työvälinetoimittajat: PPW-Polyplan-Werkzeuge GmbH, Phone: / , Säätölasta tasaiselle pinnalle: Esim. Suurienpintojen kaavin No. 565, hammastettu terä No. 25 Säätölasta kuvioidulle pinnalle: Esim. Lasta No. 999 tai liiman levitin No.777, hammastettu terä No. 23 Epäkorrekti halkeamien arviointi ja käsittely voi johtaa lyhentyneeseen käyttöikään ja halkeamien nousemiseen läpi lattiapinnoitteesta. Jotta värisävyt soveltuvat toisiinsa tarkasti, varmista että jokaisella alueella levitettävässä Sikafloor -263 SL:ssä on sama valmistuseränumero (batch number). Tietyissä olosuhteissa, lattialämmitys tai nopea ympäristön lämpötilan nouseminen yhdistettynä korkeaan pistekuormaan voi johtaa painaumiin pinnoitteessa. Mikäli lämmitystä tarvitaan, suosittelemme lämmitykseen ainoastaan elektronista lämminilmapuhallinta. Lämmitykseen ei saa käyttää kaasu, öljy, parafiini tai muita fossiilisia lämmitysaineita, sillä nämä tuottavat suuren määrän CO 2 ja H 2 O jotka voivat vaikuttaa pinnoitteeseen. Kovettuminen Käyttöönotto Lämpötila Jalankulku Kevyt rasitus Täysin kovettunut +10 C ~ 72 tuntia ~ 6 vuorokautta ~ 10 vuorokautta +20 C ~ 24 tuntia ~ 4 vuorokautta ~ 7 vuorokautta +30 C ~ 18 tuntia ~ 2 vuorokautta ~ 5 vuorokautta Huomio: Ajat ovat noin-arvoja ja niihin vaikuttavat ympäristön vaihtelevat olosuhteet. Puhdistus / Ylläpito Menetelmät Huomioitavaa Jotta säilytetään Sikafloor -263 SL lattiapinnoitteen ulkonäkö, tulee kaikki roiskeet poistaa välittömästi ja pinnoite tulee säännöllisesti puhdistaa käyttämällä pyörivää harjausta, mekaanisia lattianhoitokoneita ja yhdistelmäkoneita, korkeapainepesuria, pesu- ja kuivaustekniikoita jne. ja niiden yhteydessä käyttäen soveltuvia puhdistusaineita ja vahoja. Kaikki tekniset tiedot tässä tuotetietoesitteessä perustuvat laboratoriotesteihin. Käytännössä saadut mittausarvot voivat vaihdella johtuen olosuhteista, jotka eivät ole Sikan kontrolloitavissa. 5/8

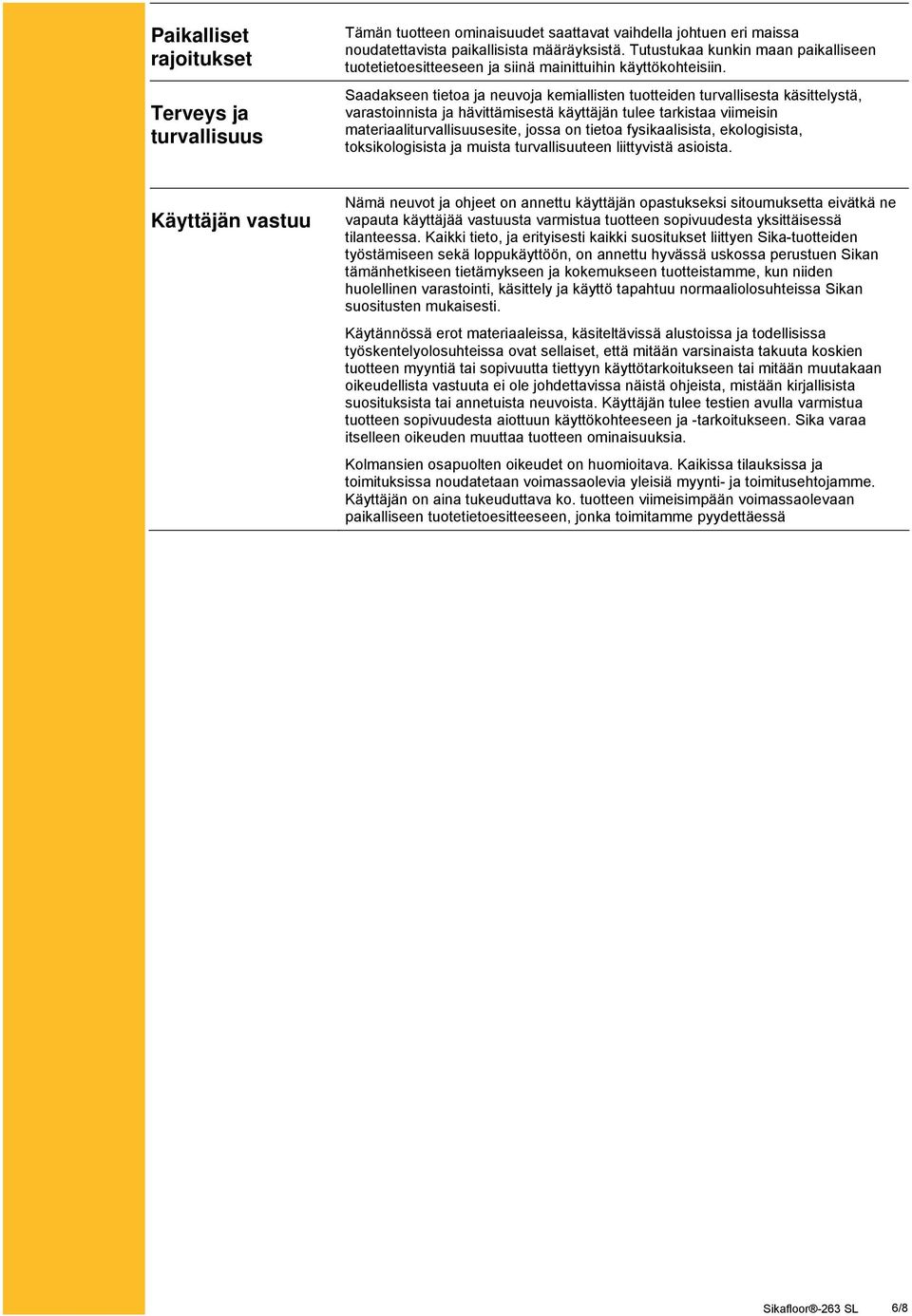

6 Paikalliset rajoitukset Terveys ja turvallisuus Tämän tuotteen ominaisuudet saattavat vaihdella johtuen eri maissa noudatettavista paikallisista määräyksistä. Tutustukaa kunkin maan paikalliseen tuotetietoesitteeseen ja siinä mainittuihin käyttökohteisiin. Saadakseen tietoa ja neuvoja kemiallisten tuotteiden turvallisesta käsittelystä, varastoinnista ja hävittämisestä käyttäjän tulee tarkistaa viimeisin materiaaliturvallisuusesite, jossa on tietoa fysikaalisista, ekologisista, toksikologisista ja muista turvallisuuteen liittyvistä asioista. Käyttäjän vastuu Nämä neuvot ja ohjeet on annettu käyttäjän opastukseksi sitoumuksetta eivätkä ne vapauta käyttäjää vastuusta varmistua tuotteen sopivuudesta yksittäisessä tilanteessa. Kaikki tieto, ja erityisesti kaikki suositukset liittyen Sika-tuotteiden työstämiseen sekä loppukäyttöön, on annettu hyvässä uskossa perustuen Sikan tämänhetkiseen tietämykseen ja kokemukseen tuotteistamme, kun niiden huolellinen varastointi, käsittely ja käyttö tapahtuu normaaliolosuhteissa Sikan suositusten mukaisesti. Käytännössä erot materiaaleissa, käsiteltävissä alustoissa ja todellisissa työskentelyolosuhteissa ovat sellaiset, että mitään varsinaista takuuta koskien tuotteen myyntiä tai sopivuutta tiettyyn käyttötarkoitukseen tai mitään muutakaan oikeudellista vastuuta ei ole johdettavissa näistä ohjeista, mistään kirjallisista suosituksista tai annetuista neuvoista. Käyttäjän tulee testien avulla varmistua tuotteen sopivuudesta aiottuun käyttökohteeseen ja -tarkoitukseen. Sika varaa itselleen oikeuden muuttaa tuotteen ominaisuuksia. Kolmansien osapuolten oikeudet on huomioitava. Kaikissa tilauksissa ja toimituksissa noudatetaan voimassaolevia yleisiä myynti- ja toimitusehtojamme. Käyttäjän on aina tukeuduttava ko. tuotteen viimeisimpään voimassaolevaan paikalliseen tuotetietoesitteeseen, jonka toimitamme pyydettäessä 6/8

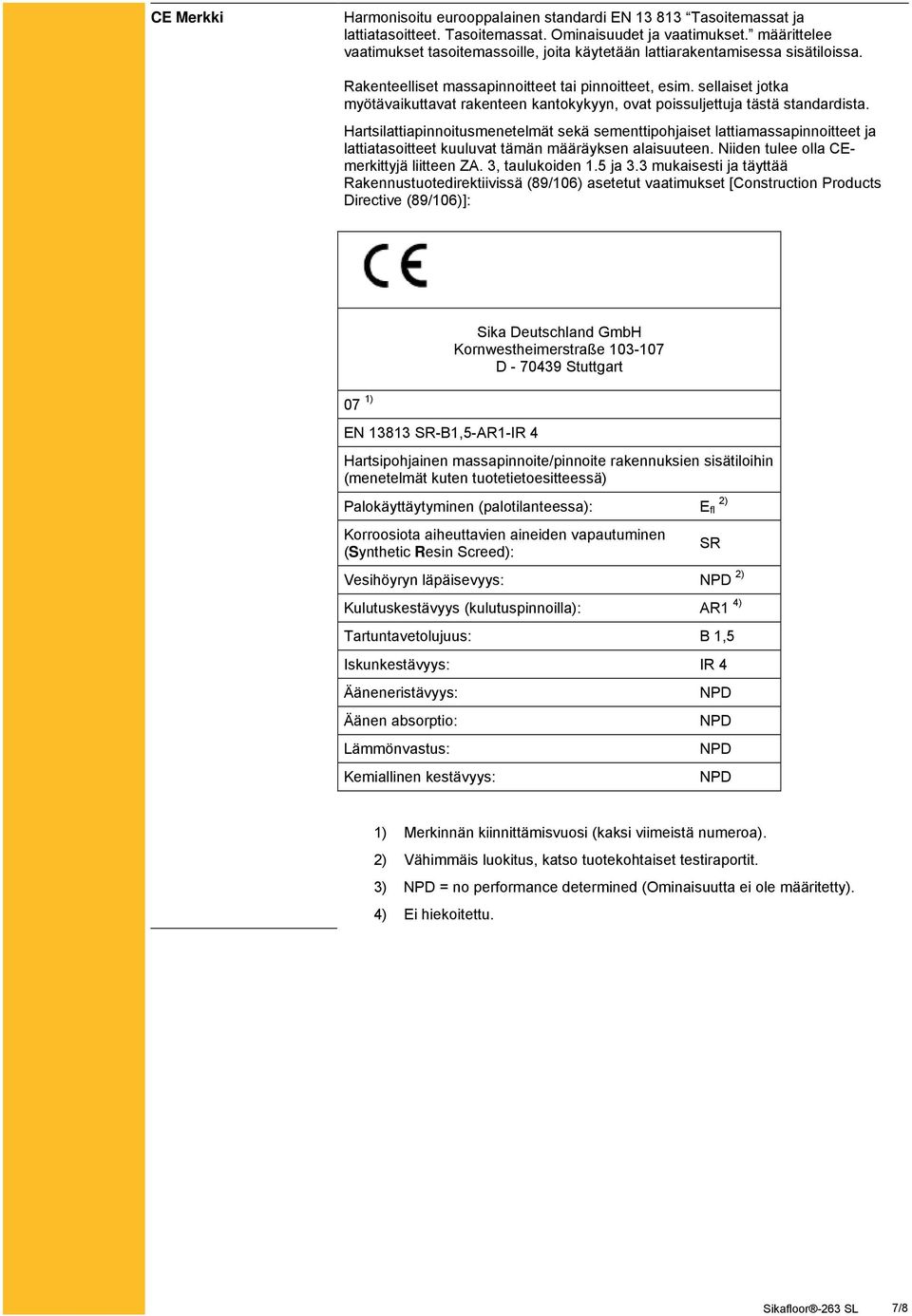

7 CE Merkki Harmonisoitu eurooppalainen standardi EN Tasoitemassat ja lattiatasoitteet. Tasoitemassat. Ominaisuudet ja vaatimukset. määrittelee vaatimukset tasoitemassoille, joita käytetään lattiarakentamisessa sisätiloissa. Rakenteelliset massapinnoitteet tai pinnoitteet, esim. sellaiset jotka myötävaikuttavat rakenteen kantokykyyn, ovat poissuljettuja tästä standardista. Hartsilattiapinnoitusmenetelmät sekä sementtipohjaiset lattiamassapinnoitteet ja lattiatasoitteet kuuluvat tämän määräyksen alaisuuteen. Niiden tulee olla CEmerkittyjä liitteen ZA. 3, taulukoiden 1.5 ja 3.3 mukaisesti ja täyttää Rakennustuotedirektiivissä (89/106) asetetut vaatimukset [Construction Products Directive (89/106)]: Sika Deutschland GmbH Kornwestheimerstraße D Stuttgart 07 1) EN SR-B1,5-AR1-IR 4 Hartsipohjainen massapinnoite/pinnoite rakennuksien sisätiloihin (menetelmät kuten tuotetietoesitteessä) Palokäyttäytyminen (palotilanteessa): E fl 2) Korroosiota aiheuttavien aineiden vapautuminen (Synthetic Resin Screed): SR Vesihöyryn läpäisevyys: NPD 2) Kulutuskestävyys (kulutuspinnoilla): AR1 4) Tartuntavetolujuus: B 1,5 Iskunkestävyys: IR 4 Ääneneristävyys: Äänen absorptio: Lämmönvastus: Kemiallinen kestävyys: NPD NPD NPD NPD 1) Merkinnän kiinnittämisvuosi (kaksi viimeistä numeroa). 2) Vähimmäis luokitus, katso tuotekohtaiset testiraportit. 3) NPD = no performance determined (Ominaisuutta ei ole määritetty). 4) Ei hiekoitettu. 7/8

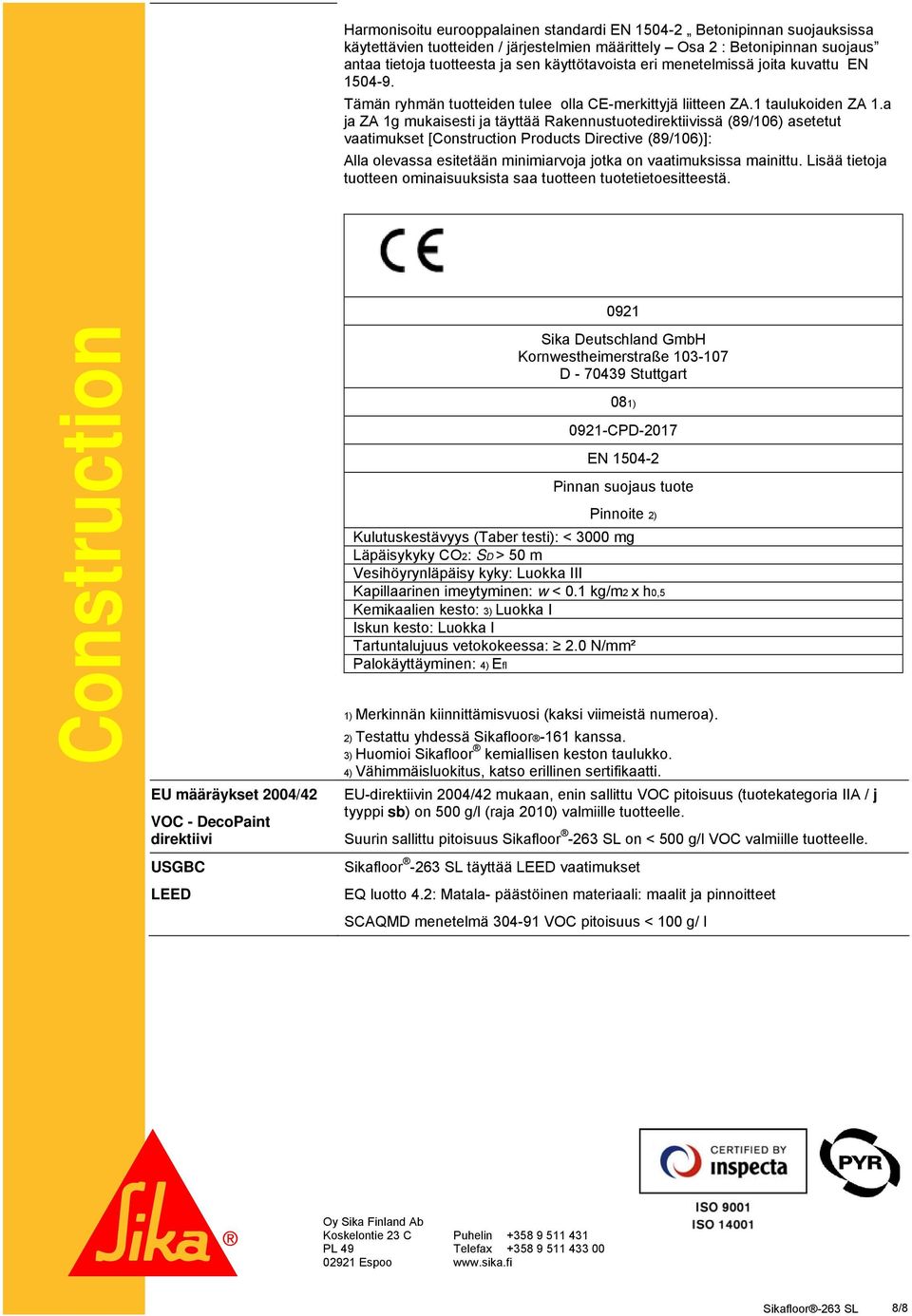

8 Harmonisoitu eurooppalainen standardi EN Betonipinnan suojauksissa käytettävien tuotteiden / järjestelmien määrittely Osa 2 : Betonipinnan suojaus antaa tietoja tuotteesta ja sen käyttötavoista eri menetelmissä joita kuvattu EN Tämän ryhmän tuotteiden tulee olla CE-merkittyjä liitteen ZA.1 taulukoiden ZA 1.a ja ZA 1g mukaisesti ja täyttää Rakennustuotedirektiivissä (89/106) asetetut vaatimukset [Construction Products Directive (89/106)]: Alla olevassa esitetään minimiarvoja jotka on vaatimuksissa mainittu. Lisää tietoja tuotteen ominaisuuksista saa tuotteen tuotetietoesitteestä. Construction EU määräykset 2004/42 VOC - DecoPaint direktiivi USGBC LEED 0921 Sika Deutschland GmbH Kornwestheimerstraße D Stuttgart 081) 0921-CPD-2017 EN Pinnan suojaus tuote Pinnoite 2) Kulutuskestävyys (Taber testi): < 3000 mg Läpäisykyky CO2: SD > 50 m Vesihöyrynläpäisy kyky: Luokka III Kapillaarinen imeytyminen: w < 0.1 kg/m2 x h0,5 Kemikaalien kesto: 3) Luokka I Iskun kesto: Luokka I Tartuntalujuus vetokokeessa: 2.0 N/mm² Palokäyttäyminen: 4) Efl 1) Merkinnän kiinnittämisvuosi (kaksi viimeistä numeroa). 2) Testattu yhdessä Sikafloor -161 kanssa. 3) Huomioi Sikafloor kemiallisen keston taulukko. 4) Vähimmäisluokitus, katso erillinen sertifikaatti. EU-direktiivin 2004/42 mukaan, enin sallittu VOC pitoisuus (tuotekategoria IIA / j tyyppi sb) on 500 g/l (raja 2010) valmiille tuotteelle. Suurin sallittu pitoisuus Sikafloor -263 SL on < 500 g/l VOC valmiille tuotteelle. Sikafloor -263 SL täyttää LEED vaatimukset EQ luotto 4.2: Matala- päästöinen materiaali: maalit ja pinnoitteet SCAQMD menetelmä VOC pitoisuus < 100 g/ l Oy Sika Finland Ab Koskelontie 23 C PL Espoo Puhelin Telefax /8
