1 RAKENNESUUNNITTELIJAN TYÖTURVALLI Korjausrakentaminen PÄIVÄYS PROJEKTI TILAAJA Lahden Seurakuntayhtymä KOHDE Salpausselän kirkko

2 2(14) Sisältö 1. YHTEYSTIEDOT Kohde Tilaaja Rakennesuunnittelu HANKKEEN KUVAUS JA KIINTEISTÖN TIEDOT Käyttäjät RAKENNUSHANKKEEN TURVALLISUUSASIAKIRJA Turvallisuusasiakirjan tarkoitus Rakennushankkeen luonne Vaarallisten ja terveydelle haitallisten aineiden esiintyminen kohteessa RAKENNUSHANKKEEN TURVALLISUUSSÄÄNNÖT Päätoteuttaja ja velvollisuudet Työmaan turvallisuussuunnittelu Työmaan työturvallisuuden yleisjohto ja vastuuhenkilöt Päätoteuttajan työturvallisuuden yleisjohto Turvallisuuskoordinaattori Suunnitelmien tarkastaminen Henkilökortti Turvallisuutta koskevat ohjeet ja työntekijöiden perehdytys työmaalla Henkilöluettelo Tiedottaminen Työmaan turvallisuustarkastukset Aikataulu Työmaapäiväkirja Työntekijöiden työturvallisuus ja -olosuhteet Henkilökohtaiset suojavarusteet ja -välineet Käsinsiirrot Työvälineet ja laitteet sekä koneet Onnettomuudet ja hätätilanteet Työntekijöiden sosiaali- ja peseytymistilat Työturvallisuuskortti CE- merkki Tupakointi... 10

3 3(14) 4.17 Käyttäjän turvavaatimukset RAKENNUSHANKKEEN MENETTELYOHJEET Työmaan ympäristö Sijainti ja käyttäjät Työmaanvartiointi ja kulunvalvonta Pölyntorjunta ja osastointi Telineet Nostotyöt Laadittavat suunnitelmat Ajoneuvo- ja torninosturien kuljettaminen Henkilönostimet Nostot Siirrot Tulityöt ja paloturvallisuus Sähköturvallisuus Purkutyöt Laitteiden ja kaapeleiden sijoitus Purkutyöt ja rakennusjäte PCB- ja lyijy-yhdisteiden purkutyöt Asbestipurkutyöt PAH-yhdisteitä sisältävien materiaalien purkutyöt Kosteus- ja mikrobivaurioituneiden materiaalien purkutyöt Jätteiden keräys ja poiskuljetus LIITTEET... 14

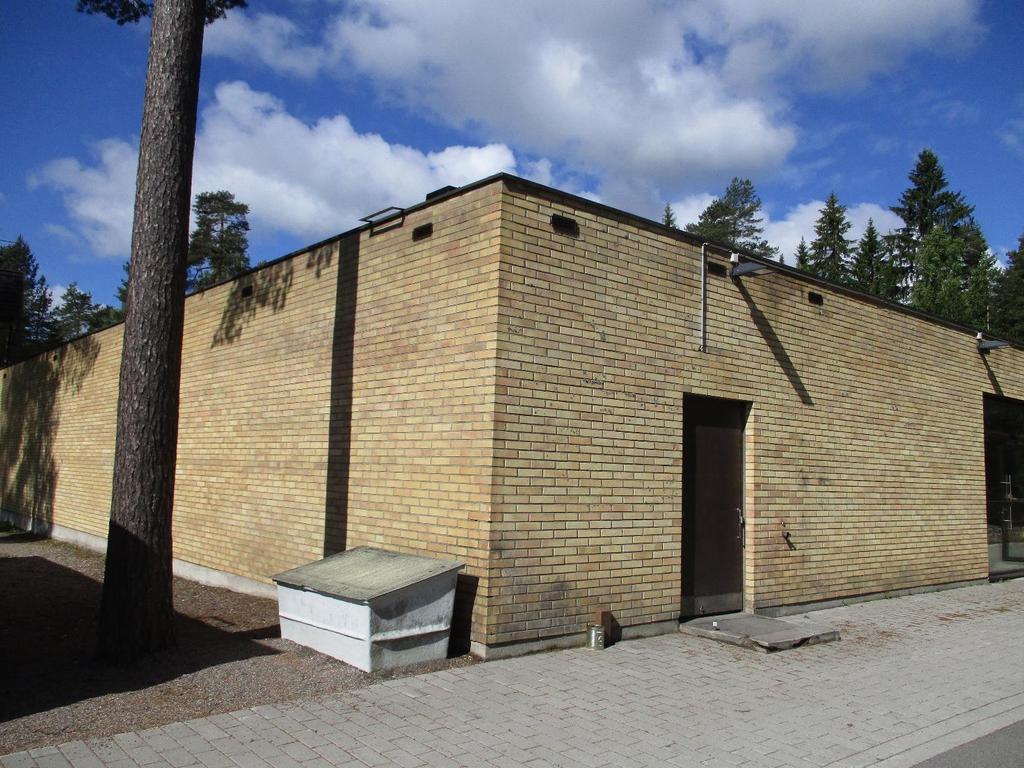

4 4(14) 1. YHTEYSTIEDOT 1.1 Kohde Salpausselän kirkko Petsamonkatu 10 Lahti 1.2 Tilaaja Lahden seurakuntayhtymä Pasi Suontama Kirkkokatu lahti Pasi Suontama puh pasi.suontama@evl.fi 1.3 Rakennesuunnittelu Wise Group Finland Oy Askonkatu 9 E 4. krs Lahti Jarmo Kärkäs RI puh jarmo.karkas@wisegroup.fi 2. HANKKEEN KUVAUS JA KIINTEISTÖN TIEDOT Hankkeen nimi on seurakuntayhtymän Salpausselän kirkko. Rakennus on valmistunut 1970 luvun alkupuolella. Rakennuksen yläpohja, jossa peruskorjaus tehdään, on puurunkoinen umpilaudoituksella. 2.1 Käyttäjät Rakennushankkeen aikana kirkko on käytössä. 3. RAKENNUSHANKKEEN TURVALLISUUSASIAKIRJA 3.1 Turvallisuusasiakirjan tarkoitus Tämä asiakirja ei korvaa rakennuttajan laatimaa rakennushankkeen turvallisuusasiakirjaa. Tällä esityksellä vastaava rakennesuunnittelija haluaa osaltaan huolehtia ja varmistaa, että tämän hankkeen työturvallisuusasiat voidaan ottaa oikealla tavalla huomioon rakennushankkeen suunnittelussa, toteutuksessa, valmisosien tuotannossa ja työmaalla Rakennuttajan laatima turvallisuusasiakirja on Valtioneuvoston rakennustyön turvallisuutta koskevan asetuksen VNa 205/ :n mukainen rakennustyön suunnittelua ja valmistelua varten laadittu asiakirja.

5 5(14) Asiakirja sisältää erityiset riskit, jotka aiheutuvat rakennuskohteen luonteesta, itse rakennustoiminnasta ja rakennushankkeelle ominaisista olosuhteista sekä ympäristöstä. Asiakirjan tarkoituksena on toimia apuna päätoteuttajalle suunniteltaessa työmaan työturvallisuutta. 3.2 Rakennushankkeen luonne Kiinteistö on käytössä korjaushankkeen aikana. Kirkkorakennuksessa on normaalia kirkkotoimintaa. Kerhorakennuksessa on mm. lasten iltapäiväkerhoja. Kaikki sisäänkäynteihin on varattava vapaa pääsy rakennuksessa tapahtuville toiminnoille Kohteen erityiset turvallisuusriskit: Kohde on käytössä ja kiinteistössä asioidaan Kohde on kirkkorakennus Aikataulu Tulityöt Rakennustöistä aiheutuvia haittatekijöitä käyttäjille sekä kiinteistössä asioiville ovat: Melu Työmaa-alueen aiheuttamat väliaikaiset kulkutiet Työmaaliikenteen aiheuttamat vaaratekijät 3.3 Vaarallisten ja terveydelle haitallisten aineiden esiintyminen kohteessa Kohteessa on suoritettu haitta-ainekartoitus. Raportti on liitetty tarjousasiakirjojen liitteeksi. Alkuperäisten materiaalien osalta on suoritettu haitta-ainekartoitus Wise Group Finland Oy:n toimesta (kanavien putkieristeet). Valtioneuvoston asetus asbestityön turvallisuudesta (798/2015) velvoittaa, että purettaviksi tarkoitettujen materiaalien ja rakennusosien mahdollisesti sisältävän asbestin laatu ja määrä on selvitettävä. Mikäli työn aikana rakenteissa havaitaan viitteitä terveydelle vaarallisista aineista joista ei ole ollut ennakkotietoa, on urakoitsijan ilmoitettava siitä viipymättä tilaajalle ja ryhdyttävä tarvittaviin suojaustoimenpiteisiin. Vaaralliseksi jätteeksi luokitellun aineen purkutyössä ja käsittelyssä noudatetaan voimassa olevia viranomaismääräyksiä. Asbestipitoisen ja muun terveydelle vaarallisen jätteen käsittelyssä on lisäksi huomioitava Valtioneuvoston ja työsuojeluviranomaisten voimassa olevat päätökset. 4. RAKENNUSHANKKEEN TURVALLISUUSSÄÄNNÖT 4.1 Päätoteuttaja ja velvollisuudet Rakennuskohteeseen valitaan pääurakoitsija, joka vastaa VNa 205/2009 mukaisista kaikista päätoteuttaja velvollisuuksista. Pääurakoitsija vastaa töiden yhteensovittamisesta ja työsuojeluorganisaatiosta. Rakennuttajalle ei siirry tämän asiakirjan tai muiden urakka-asiakirjojen kautta mitään päätoteuttajan työmaata koskevia velvoitteita.

6 6(14) 4.2 Työmaan turvallisuussuunnittelu Pääurakoitsijan on laadittava työmaan turvallisuussuunnittelussa seuraavat asiakirjat: Työturvallisuussuunnitelma Työmaan alue- ja käyttösuunnitelma Poistumis- ja pelastautumissuunnitelma Purkusuunnitelma Pölynhallintasuunnitelma Nostosuunnitelma Putoamissuojaussuunnitelma Turvallisuusohjeet (toimitettava kirjallisena työntekijöille) Tulityösuunnitelma Muut turvallisuusasiakirjassa mainitut suunnitelmat Suunnitelmat tulee toimittaa rakennuttajalle ennen rakennustöiden aloittamista. Pääurakoitsijan tulee pitää suunnitelmat ajan tasalla. 4.3 Työmaan työturvallisuuden yleisjohto ja vastuuhenkilöt Päätoteuttajan työturvallisuuden yleisjohto Työmaan työturvallisuuteen liittyvä yleisjohto on päätoteuttajan vastuuhenkilöllä. Yleisjohtoon asetettavalla vastuuhenkilöllä tulee olla riittävä pätevyys ja asiantuntemus huolehtia päätoteuttajalle säädetyistä työturvallisuustehtävistä. Pääurakoitsijan tulee nimetä työmaan turvallisuudesta vastaava henkilö, ja työntekijöiden valita keskuudestaan työsuojeluvaltuutettu ennen työmaan aloitusta Turvallisuuskoordinaattori Kohteen turvallisuuskoordinaattorina toimii rakennuttajan nimeämä luonnollinen henkilö tai oikeushenkilö, jolla on riittävä pätevyys hankkeen vaativuuteen nähden. Turvallisuuskoordinaattori nimetään viimeistään työmaan aloituskokouksessa. Turvallisuuskoordinaattori vastaa VNa 205/ :ssä tarkoitetuista turvallisuutta ja terveyttä koskevista toimenpiteistä. 4.4 Suunnitelmien tarkastaminen Urakoitsijat ovat velvollisia tarkastamaan suunnitelmat ottamalla huomioon myös työturvallisuus sekä erityiset purku- ja työnaikaiset rakennesuunnitelmat. Mikäli suunnitelmissa ilmenee työturvallisuutta vaarantavia seikkoja, ovat urakoitsijat velvollisia ilmoittamaan siitä suunnittelijoille. Ilmoitukset kirjataan työmaapäiväkirjaan. Tästä palautteesta suunnitelmat muutetaan ja tarkastetaan yhteisesti ennen työn aloittamista sekä kirjataan hyväksyntä työmaapäiväkirjaan. Kaikki huomautukset käsitellään työmaapalavereissa ja kirjataan pöytäkirjaan. 4.5 Henkilökortti Kaikilla työmaan työnjohdolla ja työntekijöillä mukaan lukien sivu- ja aliurakoitsijat tulee olla kuvalla varustettu kulkulupa/yrityksen henkilökortti, jossa on esitetty:

7 7(14) Henkilön nimi Veronumero Henkilön edustaman yrityksen nimi Rakennuttaja tai valvoja voi poistaa työmaalta henkilön, jolla ei ole em. korttia. Pääurakoitsija tarkastaa jokaisen työmaalla työskentelevän veronumeron oikeellisuuden veronumerorekisteristä ja pitää em. työntekijöistä henkilöluetteloa, jossa on esitetty henkilökortteihin vaaditut tiedot. Urakoitsija tiedottaa rakennuttajaa luettelon muutoksista. 4.6 Turvallisuutta koskevat ohjeet ja työntekijöiden perehdytys työmaalla Pääurakoitsija laatii työmaalle kaikille yhteiset turvallisuusohjeet. Jokainen urakoitsija vastaa, että jokainen omaan tai aliurakoitsijan henkilöstöön kuuluva on perehdytetty työmaan turvallisuusohjeisiin ennen heidän tuloaan työmaalle. Työntekijät perehdytetään työhön, työkohteeseen sekä työmaan olosuhteisiin, esimerkiksi työkohteen välittömässä läheisyydessä käynnissä oleviin töihin, työturvallisuustoimiin, nousuteiden, nostolaitteiden ja henkilönostimien käyttöön. Työntekijöiden opastuksessa käydään läpi työntekijöiden ammattitaito, purkukohteen esittely, purkutyön opastus, henkilökohtaisten suojainten käyttö, toiminta onnettomuuden aikana, vaarojen havainnointi ja muut asiat. Pääurakoitsija vastaa työmaalla työskentelevien perehdyttämisestä työmaalle. Perehdytys on suoritettava ennen töiden aloitusta työmaalla ja perehdytyksestä on laadittavat muistio, jonka työntekijä allekirjoituksellaan vahvistaa. Perehdytyksen on oltava työtehtäväkohtainen. Mikäli työntekijä siirtyy työmaalla toiseen työtehtävään, tulee hänet olla perehdytetty myös ko. tehtävään. Perehdytyksestä tulee olla työntekijän allekirjoituksella vahvistettu merkintä henkilöluettelossa. 4.7 Henkilöluettelo Pääurakoitsijan tulee pitää kirjaa jokaisesta työmaalla työskentelevästä ja sinne perehdytetyistä työntekijöistä. Henkilöluettelossa tulee olla esitettynä henkilökortteihin vaaditut tiedot, työntekijän allekirjoituksella vahvistettu merkintä perehdytyksestä ja kopiot työturvallisuuskortista sekä mahdollisista tulityökorteista. 4.8 Tiedottaminen Urakoitsija tiedottaa tarvittavin osin kiinteistön käyttäjiä sekä siellä asioivia henkilöitä rakennustöihin liittyvistä turvallisuusasioista. Rakennustöiden aloitusilmoitus ja yhteystiedot tulee jakaa kiinteistön käyttäjille ennen töiden aloittamista. 4.9 Työmaan turvallisuustarkastukset Työmaalla tulee suorittaa työturvallisuus- ja kunnossapitotarkastus viikoittain. Tarkastuksessa tulee katselmoida vähintään seuraavat kohteet: Telineet, kulkusillat ja tikkaat Koneet ja välineet Putoamissuojaus Työskentely ja henkilökohtaiset suojavälineet Sähkö ja valaistus Järjestys ja jätehuolto

8 8(14) Paloturvallisuus Kemikaalien käyttöturvallisuus Osastoinnit Pölynhallinta Nostolaitteet Tarkastuskierrokseen osallistuvat päätoteuttajan vastuuhenkilö, urakoitsijoiden työsuojeluedustajat sekä työmaan työsuojeluvaltuutettu. Turvallisuuskoordinaattori osallistuu tarkastuksiin tarvittaessa. Pääurakoitsija vastaa tarkastuksen järjestämisestä ja tarkastuspöytäkirjan laatimisesta. Tarkastuspöytäkirjan malli on hyväksytettävä turvallisuuskoordinaattorilla ennen työmaan aloitusta. Työturvallisuus- ja kunnossapitotarkastuksen pöytäkirjat käydään läpi työmaakokouksissa ja liitetään työmaakokouksien pöytäkirjoihin. Urakoitsijan on korjattava välittömästi kuntoon kaikki turvallisuustarkastuksissa, työmaavalvonnan yhteydessä tai muussa yhteydessä havaitut työturvallisuuteen liittyvät virheet ja puutteet. Puutteiden korjauksen vastuullinen henkilö tulee olla kirjattuna tarkastuslomakkeeseen. Tilaajalla on oikeus keskeyttää työt ja korjauttaa työturvallisuuspuutteet kuntoon urakoitsijan kustannuksella, ellei urakoitsija ole korjannut työturvallisuuspuutteita itse kuntoon tilaajalta saadun kirjallisen huomauksen jälkeen Aikataulu Urakoitsijan tulee laatia hankkeen toteutusta varten urakkaohjelmassa esitetyt aikataulut toteutuksen ohjaamiseksi ja seuraamiseksi. Aikatauluseurantaa pidetään urakoitsija- ja työmaakokouksissa Työmaapäiväkirja Työmaapäiväkirja laaditaan ensisijaisesti sähköisenä. Kaikki työn laatuun vaikuttavat asiat ja laadunvarmistuksen edellyttämät toimenpiteet kirjataan työmaapäiväkirjaan. Kirjattavia asioita ovat esim. sää, ilman lämpötila ja suhteellinen kosteus, käsiteltävien pintojen esikostutukset, jälkihoitoajat ja menetelmät, tehdyt laadunvarmistuskokeet ja mittaukset, näytteenottokohdat ja niiden tulokset. Työmaapäiväkirja laaditaan kahtena kappaleena, joista toinen luovutetaan tilaajalle työn päätyttyä Työntekijöiden työturvallisuus ja -olosuhteet Henkilökohtaiset suojavarusteet ja -välineet Kaikilla työmaan työntekijällä tulee olla henkilökohtaiset suojavarusteet: Työasu/haalari Huomiovaate Turvajalkineet Kypärä Suojakäsineet Suojalasit Kuulosuojaimet

9 9(14) Turvavaljaat Kaikkien varusteiden tulee olla rakennushankkeen mukaisiin töihin soveltuvia. Turvavaljaiden tulee olla asianmukaisesti tarkastettuja. Henkilösuojaimet tulee olla valittu VNa 205/2009:n ja päätoteuttajan suorittaman turvallisuuden ja terveydelle aiheutuvien vaarojen arvioinnin perusteella Käsinsiirrot Työntekijät tulee olla perehdytetty työergonomian kannalta suositeltaviin työskentelymenetelmiin ja -asentoihin. Työt tulee suunnitella siten, että käsin tehtävien nostojen ja siirtojen vaarat tunnistetaan ja poistetaan. Pitkien käsin tehtävien siirtojen määrä tulee työmaan alue- ja tuotantosuunnittelulla pitää mahdollisimman vähäisenä Työvälineet ja laitteet sekä koneet Urakoitsijat vastaavat kaikkien työmaalla käyttämiensä työvälineiden ja -laitteiden sekä koneiden asianmukaisista tarkastuksista ja huolloista. Työvälineiden, koneiden ja muiden rakennusvälineiden tulee olla tarkoituksen mukaiset ja niiden tulee täyttää työturvallisuudelle asetettavat vaatimukset. Ne on varustettava tarpeen mukaan sellaisilla apulaitteilla, ettei käsiteltäville tarvikkeille, rakennusosille tai ympäristölle aiheuteta vahinkoa. Paineletkuista tulee poistaa paine ja työnaikaiset kaapelit pihamaalla tulee kytkeä jännitteettömiksi yö- ja viikonloppujen ajaksi. Kaikki työmaakeskukset tulee olla varustettu vikavirtasuojakytkimillä Onnettomuudet ja hätätilanteet Pääurakoitsijan tulee suunnitella ennen työmaan aloitusta poistumis- ja pelastautumisreitit. Poistumis- ja pelastusreitit tulee olla riittävän selvästi merkitty ja niiden tulee olla esteettömiä. Työmaalla on oltava riittävät ensiapuvälineet ja tarpeellinen määrä ensiavun antamiseen perehdytettyjä henkilöitä. Ensiapupiste on merkittävä aluesuunnitelmaan. Työmaalla on oltava esillä erikseen sovitussa paikassa yleiset hätänumerot ja hätäpuhelin. Kaikki työntekijät tulee olla perehdytetty toimimaan vaaratilanteissa Työntekijöiden sosiaali- ja peseytymistilat Työntekijöillä tulee järjestää työmaalle henkilöstötilat. Henkilöstötilojen osalta edellytetään, että: Tilat sijaitsevat työmaalla tai välittömässä läheisyydessä Tiloissa on saatavilla puhdasta vettä ja puhtaat tarkoituksen mukaiset juomalaitteet Riittävän lämmintä pesuvettä ja peseytymislaitteita Henkilöstön pukuhuone tai kaapit vaatteiden vaihtoa varten erikseen miehillä ja naisille Erillinen ruokailutila ja laitteet ruoan ja juoman lämmittämistä ja säilyttämistä varten Asianmukaiset ja puhtaana pidettävät käymälät

10 10(14) Riittävä ilmanvaihto ja sopiva ilmanlämpötila (vähintään 18 o C) Huoneistotila(t) on siivottava päivittäin 4.14 Työturvallisuuskortti Rakennuttaja edellyttää kaikilta työmaa-alueella liikkuvilta urakoitsijan ja aliurakoitsijoiden työntekijöiltä työturvallisuuskorttia, josta on esitetty kopio henkilöluettelossa CE- merkki Kaikkia kone- ja laitetoimittajia edellytetään käyttävän ja toimittamaan koneet, laitteet ja varusteet CE- merkinnällä ja hyväksynnällä varustettuna Tupakointi Tupakointi on kielletty vesikatoilla. Urakoitsija esittää tilaajan hyväksyttäväksi tupakointipaikan urakka-alueella Käyttäjän turvavaatimukset Käyttäjän rakennuskohteeseen asettamia erityisiä turvallisuusvaatimuksia ovat: Liuottimet yms. vaaralliset rakennustarvikkeet on säilytettävä lukitussa varastossa. Tarpeetonta kulkua muualla kuin työkohteessa tulee välttää 5. RAKENNUSHANKKEEN MENETTELYOHJEET 5.1 Työmaan ympäristö Sijainti ja käyttäjät Työmaa-alueiden merkitsemiseen ja rajaamiseen tulee kiinnittää erityistä huomiota ja ulkopuolisten pääsy työmaalle on estettävä. Työmaa-alue ja kulkutiet tulee rajata asianmukaisilla teräsverkkoaidoilla. Rakennustyömaa on pidettävä hyvässä järjestyksessä. Puretut ja uudet tarvikkeet on varastoitava ja suojattava siten, etteivät ne aiheuta vaaratilanteita ohikulkijoille. Työn edistyessä poistetaan työkohteista sellaiset tarvikkeet, välineet ja suojaukset, joita ei enää tarvita. Työalueen ulkopuolinen alue tulee pitää puhtaana. Pihan tiealueita ei käytetä työmaa-alueina lukuun ottamatta lyhytaikaista varastointia ja taakkojen nostoa. Työmaan ulkopuolisilla katualueilla ei saa säilyttää rakennustarvikkeita yms. niin, että kadun käyttö estyy tai vaikeutuu. Pelastustiet tulee pitää jatkuvasti avoimena Työmaanvartiointi ja kulunvalvonta Pääurakoitsija vastaa työmaan vartioinnista työvuoron aikana. Työvuoron päättyessä pääurakoitsijan on huolehdittava, että rakennuksen käyttö- ja paloturvallisuus on varmistettu tarkastuskierroksella. Erityisesti on huomioitava: Työmaan työnjohto vastaa päivittäisestä kulunvalvonnasta työmaa-alueella. Tulitöiden vartiointi

11 11(14) 5.2 Pölyntorjunta ja osastointi Rakennustyöt kohdistuvat ulkotiloihin. Purkutyön pölyntorjunta suunnitellaan etukäteen. Pölyn leviäminen sisätiloihin ja osastojen välillä estetään. Pölyn leviäminen raitisilma-aukkoihin tulee estää. Tarvittaessa koneet sammutetaan ja raitisilmasäleiköt tulpataan. Nämä suojaukset tehdään yhteistyössä tilaajan kanssa. Työskenneltäessä käytetään vähän pölyäviä työmenetelmiä ja kohdepoistoja. 5.3 Telineet Pääurakoitsija vastaa telineiden, nostimien ja tukirakenteiden suunnittelusta ja rakentamisesta sekä myös aliurakoitsijoille tekemiensä vastaavien rakenteiden osalta. Työ- ja suojatelineiden sekä niille johtavien kulkusiltojen rakenne on ennen telineiden käyttöönottoa tarkastettava. Tarkastettuun telineeseen on kiinnitettävä tarkastuksen osoittava säänkestävä telinekortti. Tarkastus on uusittava, jos telineet ovat olleet kovassa tuulessa, voimakkaassa sateessa tai muussa erityisessä rasituksessa taikka käyttämättöminä olosuhteisiin nähden pitkähkön aikaa. Ulkopuolisten henkilöiden pääsy telineille on estettävä telineportaiden alaosaan rakennettavalla vanerisuojaseinällä ja lukittavalla ovella. Sisäänkäyntien päälle on rakennettava vanerirakenteiden putoavien esineiden suojaus. 5.4 Nostotyöt Pääurakoitsija vastaa nostotyön suunnittelusta ja työnjohdosta sekä nostotyön suorittamisesta myös aliurakoitsijoita käytettäessä Laadittavat suunnitelmat Nostotöistä tulee laatia nostosuunnitelma, jossa on esitetty: Olosuhteet Nostopaikat ja suunnat Taakan nostokohdat Välivarastointipaikat katolla Maapohjan kantavuus Tukijalkojen sijoitus Sijoittuminen avojohtoihin Työvaiheet Erityiset turvallisuustoimenpiteet mm. vaara-alueen erottaminen Vastuuhenkilöt Torninostureita tai mastolavoja käytettäessä on laadittava myös pystytyssuunnitelma.

12 12(14) Ajoneuvo- ja torninosturien kuljettaminen Ajoneuvo- ja torninosturinkuljettajalla on oltava työministeriön vahvistaman ohjelman mukainen turvallisen koneen käytön koulutus. Kuljettajalla on oltava osoituksena koulutuksesta ja ammattitaidosta kuljettajan kortti tai ammattikirja Henkilönostimet Nostot Siirrot Käytettävien henkilönostimien tulee olla tarkoitettuun nostotyöhön soveltuvia. Työnjohdon tulee varmistaa, että työntekijät osaavat käyttää henkilönostinta turvallisesti käyttöohjeiden mukaisesti. Henkilönostimesta ei saa käytönaikana poistua ja nostimen käyttäjillä oltava turvavaljaat kytkettyinä nostokoriin työskentelyn aikana. Nosturi tai muu nostolaite on tarkastettava ja turvalaitteiden toiminta on kokeiltava päivittäin ennen käytön aloitusta sekä tarvittaessa myös muulloin. Henkilöiden kuljetus nostimella mitä ei ole suunniteltu henkilökuljetukseen on kielletty. Noston yhteydessä on taakan liikkumista valvottava. Mikäli jatkuva valvonta ei ole mahdollista, on käytettävä merkinantajaa. Nosto on pyrittävä suorittamaan yhdellä riittävän suuren kapasiteetin nosturilla. Mahdollisista yhteisnostoista tulee laatia erillinen nostosuunnitelma. Liikenteenohjauksessa on kiinnitettävä huomiota riittävän suojavyöhykkeen säilyttäminen nostoalueeseen. Taakan kiinnityksessä on kiinnitettävä erityisesti huomiota kiinnikkeiden kuntoon, työskentelypaikan olosuhteisiin, vaara-alueen tyhjänä pitoon ja yhteydenpitoon kuljettajan kanssa. Nostoissa on huomioitava sääolosuhteet, erityisesti tuulen ja lämpötilan sekä lumen ja jään vaikutus noston turvallisuuteen. Noston alapuolinen alue on eristettävä. Siirtojen yhteydessä on kiinnitettävä erityisesti huomiota maapohjan kantavuuteen ja mahdollisten kaivantojen reunojen lähestymiseen. 5.5 Tulityöt ja paloturvallisuus Työmaalle tehdään vakituinen tulityöpaikka, joka merkitään työmaasuunnitelmaan. Tulityöpaikka hyväksytetään tilaajalla. Vakituiseen tulityöpaikkaan annetaan työmaan ajaksi tulityölupa. Tilaaja myöntää tulityöluvat työmaalle. Urakoitsijalla tulee olla työmaan alkusammutuskalustona tulitöiden edellyttämän määrän lisäksi kaksi vaahtosammutinta sijoitettuna keskeiseen paikkaan työmaalla. Tulitöissä noudatetaan voimassa olevaa vakuutusyhtiöiden tulitöiden suojeluohjetta. Palosuojelu järjestetään päätoteuttajan laatiman tulityösuunnitelman mukaisesti. Tulitöitä suorittavilla työntekijöillä on oltava voimassa oleva tulityökortti, josta on kopio henkilöluettelossa.

13 13(14) Tulitöiden työnaikainen palo- ja jälkivartiointi kuuluu tulityöohjeiden mukaisesti työtä suorittavalle urakoitsijalle. Tulitöiden vartiointiaika työmaalla on 2 tuntia. 5.6 Sähköturvallisuus Purkutyöt Ennen purkutöiden suorittamista jännitteelliset sähkölaitteet ja kaapelit on tehtävä jännitteettömiksi. Mikäli työalueella on johtoja, joita ei voida kytkeä jännitteettömiksi, tulee sähkötapaturman vaara estää esim. suojarakenteella Laitteiden ja kaapeleiden sijoitus Sähkölaitteiden ja kaapelien sijoituksessa on huomioitava, että laitteet tai kaapelit eivät vaurioidu eivätkä aiheuta sähköiskun vaaraa. Kaapelit on pyrittävä sijoittamaan niin, etteivät ne aiheuta kaatumisvaaraa. 5.7 Purkutyöt ja rakennusjäte Purkutyöt on hoidettava siten, että purkujäte voidaan siirtää hallitusti ja kuljettaa kaatopaikalle tai muuhun viranomaisten osoittamaan paikkaan ilman tarpeetonta välivarastointia PCB- ja lyijy-yhdisteiden purkutyöt PCB-yhdisteitä on lisätty rakennusten saumauksissa käytettyihin elastisiin polysulfidipohjaisiin saumausmassoihin ainakin luvun lopulle asti. Yleiset tutkimusvelvoitteet: Mahdolliset PCB-yhdisteet on tutkittavat saumausmassasta vuonna 1979 ja sitä ennen valmistuneista rakennuksista. Mahdolliset lyijy-yhdisteet on tutkittava vuonna 1989 ja sitä ennen valmistuneista rakennuksista. Vuonna 1957 tai sitä ennen valmistuneita rakennuksia ei ole tarpeen tutkia, ellei näihin ole tehty tai 1970-luvuilla sellaisia julkisivujen korjaustoimenpiteitä joissa on käytetty elastisia saumausmassoja. PCB- ja lyijy-yhdisteiden purkutyöt ja jätteen hävitys on suoritettava voimassa olevan lainsäädännön ja RATU ohjeiden mukaisesti Asbestipurkutyöt Asbestipurkutyön saa suorittaa vain asbestipurkutyöluvan omaava urakoitsija. Purkutyö ja jätteen hävitys on suoritettava voimassa olevan lainsäädännön ja RATU ohjeiden mukaisesti. Ennen asbestipurkutyön aloitusta tulee suorittavan urakoitsijan tehdä asbestipurkutyöilmoitus työsuojelun aluehallintovirastoon (rakennuskohteen sijainnin mukaan) PAH-yhdisteitä sisältävien materiaalien purkutyöt PAH-yhdisteitä sisältävien materiaalien purkutyöt ja jätteen hävitys on suoritettava voimassa olevan lainsäädännön ja RATU ohjeiden mukaisesti.

14 14(14) Kosteus- ja mikrobivaurioituneiden materiaalien purkutyöt Mikrobivaurioituneiden materiaali purkutyöt ja jätteen hävitys on suoritettava voimassa olevan lainsäädännön ja RATU ohjeiden mukaisesti Jätteiden keräys ja poiskuljetus Pääurakoitsija vastaa työmaan jätehuollosta laatuselvityksiensä mukaisesti noudattaen myös voimassaolevia kaupungin jätehuoltomääräyksiä. Purkujätteen käsittely ja siirtoreitit suunnitellaan etukäteen. Purkujäte pakataan sitä mukaa, kun sitä syntyy polyeteenipusseihin, suljettaviin jätekärryihin tai -vaunuihin ja kuljetetaan suoraan suojatulle jätelavalle. Työmaalta purettavat materiaalit kerätään toisistaan erilleen hyötykäyttötarkoituksen mukaan. Seuraavat jätelajit eritellään työmaalla: Bitumijätteet Betonijäte Metallijätteet Sekajäte Ongelmajätteet (esim. käyttämättä jääneet maalit, liuottimet) Ongelmajätteet kuljetetaan välittömästi pois työkohteesta tai välivarastoidaan työmaalla lukittavaan säilytystilaan. 6. LIITTEET Liite 1: Liite 2: Rakennesuunnittelun vaaratekijöiden arviointi- ja tarkastuslista (3 sivua) Putoamissuojat

15 Rakennuttaja Turvallisuuskoordinaattori Pääsuunnittelija Vastaava rakennesuunn Rungon tuoteosatoimittaja Valmisosasuunnittelija Geotekninen suunnittelija Rakennustyön valvoja Päätoteuttaja Asennusurakoitsija Elementtivalmistaja Tulee laatia viimeistään Tarkastettu Ei koske kohdetta Edellyttää lisätoimia 1/3 WISE GROUP FINLAND Oy Salpauselän kirkko LIITE 1 RAKENNESUUNNITTELUN VAARATEKIJÖIDEN ARVIOINTI- JA TARKASTUSLISTA v2.1 Vastuujako Suoritus Liitetään urakka-asiakirjoihin Vesikaton peruskorjaus Vaaratekijä, S= suunnittelee, O=osallistuu, V=vastaa, T=tarkastaa A Maarakennus ja perustukset: A1 valitaan väärä rakenneratkaisu O T O T O SV O A3 maasortuma T O SV A4 sähköisku, kaapelivauriot, putkivauriot O T O SV A6 nostolaitteen kaatuminen T O T SV A7 maaperän sortuma, putkivauriot T O T SV A9 sairastuminen O T O T SV Huomautuksia B Runko: B1 henkilön putoaminen T O O O O SV O O B2 vaaralliset työmenetelmät T O O O O V O O B5 rakenteen sortuminen T O S O T V O O B6 henkilön putoaminen T O O O T V O O B7 rakenteen sortuminen T T V O T T O B8 rakenteen sortuminen T SV O O O O O B9 kiinnityksen pettäminen/epäonnistuminen T T SV O T O O C Putoamissuojaus: C1 henkilön putoaminen T O O T SV C2 henkilön putoaminen T O O T SV C7 henkilön putoaminen T O O T SV C8 T O O T SV E Valmisosat: E1 kaluston kaatuminen T O S S T SV O O Painot suunnitelmissa ja elementeissä Nostokalusto mitoitetaan valmisosien mukaisesti E2 kaluston kaatuminen T SV T O O E3 elem. kaatuminen käännettäessä T T O SV O O Merkittynä suunnitelmiin E4 elementin kaatuminen tai putoaminen T O SV O O Merkittynä suunnitelmiin E5 vaaralliset työmenetelmät T SV O T O WISE_Rakennesuunnittelun vaaratekijöiden arviointi ja tarkastuslista Salpausselän kirkko liite 1.xlsx / Vaaka A4-malli 3 sivua

16 Rakennuttaja Turvallisuuskoordinaattori Pääsuunnittelija Vastaava rakennesuunn Rungon tuoteosatoimittaja Valmisosasuunnittelija Geotekninen suunnittelija Rakennustyön valvoja Päätoteuttaja Asennusurakoitsija Elementtivalmistaja Tulee laatia viimeistään Tarkastettu Ei koske kohdetta Edellyttää lisätoimia 2/3 WISE GROUP FINLAND Oy Salpauselän kirkko LIITE 1 RAKENNESUUNNITTELUN VAARATEKIJÖIDEN ARVIOINTI- JA TARKASTUSLISTA v2.1 Vastuujako Suoritus Liitetään urakka-asiakirjoihin Vesikaton peruskorjaus Vaaratekijä, S= suunnittelee, O=osallistuu, V=vastaa, T=tarkastaa Huomautuksia E6 henkilön putoaminen T O S T SV O O Suunnittelija tekee ehdotuksen E7 rakenteen sortuminen T O S O T V O O E8 elementin putoaminen T T SV O O O O E9 elementin kaatuminen tai putoaminen T T SO O O SV O O E10 asennusvaiheisiin: asennusaikaisen stabiliteetin asettamat eritysvaatimukset rakenteen sortuminen T T SV O T T O E11 elementin kaatuminen tai putoaminen T O SV O T O E12 henkilön putoaminen T O O S T SV O E13 T O O SV T T O S E14 T O O O T O O SV esim siirrettävät vinotukien anturat maassa suunnitelmissa F Vesikatto: F2 henkilön putoaminen T O O T SV O F3 vaaralliset työmenetelmät T O V O T O O F4 henkilön putoaminen T O O T SV O Vast. RAK-suunnittelija tekee esityksen F5 ristikon kaatuminen tai putoaminen T O SV T T O G Korjausrakentaminen: G1 rakenteen sortuminen T SV T O G2 rakenteisiin rakenteen sortuminen V T O OT O päätoteuttajalla on velvollisuus tarkailla haitallisten aineiden esiintymistä G3 henkilön altistuminen haitallisille aineille V T O O G4 henkilön putoaminen T O T SV O Vast. RAK-suunnittelija tekee esityksen G5 rakenteen sortuminen T SV T T G6 rakenteen sortuminen T O SV O G7 palovaara T SV T O G8 sairastuminen O T O O SV G9 H Työmaavaiheen aikaiset toimenpiteet: WISE_Rakennesuunnittelun vaaratekijöiden arviointi ja tarkastuslista Salpausselän kirkko liite 1.xlsx / Vaaka A4-malli 3 sivua

17 Rakennuttaja Turvallisuuskoordinaattori Pääsuunnittelija Vastaava rakennesuunn Rungon tuoteosatoimittaja Valmisosasuunnittelija Geotekninen suunnittelija Rakennustyön valvoja Päätoteuttaja Asennusurakoitsija Elementtivalmistaja Tulee laatia viimeistään Tarkastettu Ei koske kohdetta Edellyttää lisätoimia 3/3 WISE GROUP FINLAND Oy Salpauselän kirkko LIITE 1 RAKENNESUUNNITTELUN VAARATEKIJÖIDEN ARVIOINTI- JA TARKASTUSLISTA v2.1 Vastuujako Suoritus Liitetään urakka-asiakirjoihin Vesikaton peruskorjaus Vaaratekijä, S= suunnittelee, O=osallistuu, V=vastaa, T=tarkastaa Huomautuksia H1 työmaavalvonnan avulla henkilö- ja materiaalivahinko O T V O O O O T Suunnitelmakatselmus H2 rakenteen sortuminen T T V H3 elementin kaatuminen, rakent. sortuminen T T T V H4 rakenteen sortuminen T T T V H5 rakenteen sortuminen T T T T T T T SV kaikki osallistuvat laadintaan H6 rakenteen sortuminen T T T SV H7 henkilö- ja materiaalivahinko T T SV H8 henkilö- ja materiaalivahinko O T V O O O T O Suunnitelmakatselmus H10 henkilö- ja materiaalivahinko O T V O O O T T jokainen osapuoli tarkastaa osaltaan H11 henkilö- ja materiaalivahinko V O O O O O O H12 Päiväys ja tarkastajan allekirjoitus: Muutospäiväys: Rakennuttajan edustaja WISE_Rakennesuunnittelun vaaratekijöiden arviointi ja tarkastuslista Salpausselän kirkko liite 1.xlsx / Vaaka A4-malli 3 sivua

18

19

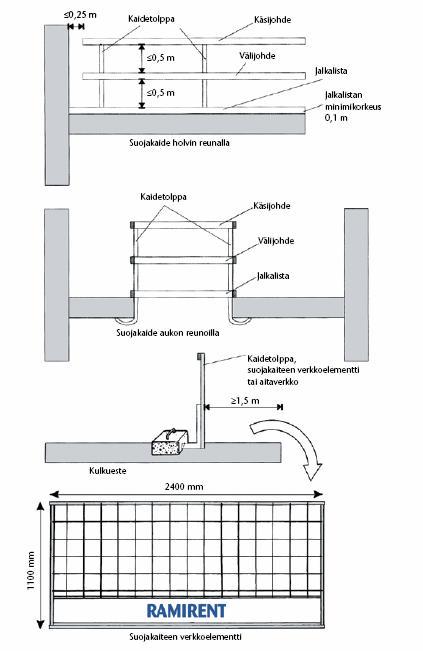

20 SUOJAKAITEET Suojakaide on rakennettava silloin, kun putoamiskorkeus on yli 2 m. Putoamiskorkeudesta riippumatta portaat ja porrastasot on varustettava kaiteella. Turvakaiteen suojauskorkeuden on oltava vähintään 1,0 m. Kaiteeseen kuuluu välijohde, joka sijoitetaan siten, ettei pystysuora vapaa tila ole 0,5 m suurempi. Jalkalistan korkeuden tulee olla vähintään 0,15 m. Tarvittaessa on käytettävä suurempaa korkeutta. Jalkalistaa on käytettävä aina, kun putoavat esineet voivat aiheuttaa vaaraa ja aina kulku- ja nousuteiden yläpuolella olevissa turvakaiteissa. Turvakaiteen on oltava pituussuunnassa niin yhtenäinen, ettei vaakajohteiden pään ja seinän muun vastaavan rakenteen välinen rako ylitä 0,25 m. Puukaiteen 50 x 100 mm2 suurin sallittu jänneväli sallittujen jännitysten menetelmällä laskettuna on seuraava:

21 Suojakaiteiden turvallisuus Suojarakenteiden rakenne ja kunto on tarkistettava ennen niiden käyttöönottoa ja mahdolliset viat on korjattava välittömästi.turvallisuustarkastus on annettava pätevän henkilön tehtäväksi. Kaiteiden turvallisuutta seurataan viikottaisissa kunnossapitotarkastuksissa sekä päivittäisen valvonnan yhteydessä. Tarkastus on suositeltavaa tehdä myös käytön jälkeen ennen tuotteiden siirtoa varastoon. Tarkastuksessa tarkistetaan ainakin että yhtään osaa ei ole katkaistu tai jatkettu, yksikään osa ei ole taipunut voimakkaasti tai vääntynyt muulla tavoin (osissa ei ole uusia poranreikiä, osissa ei ole ruostetta, joka voi vaikuttaa lujuuteen, hitsauksissa tai materiaaleissa ei ole halkeamia ja että osat sopivat yhteen).tarkastuksista on laadittava pöytäkirja vastuuhenkilön toimesta. Suojakaiteen poikkeamat, esim.vauriot tai poistetut osat, on välittömästi ilmoitettava vastuuhenkilölle. Tarkista kaiteet ja varusteet ennen käyttöä (vain tarkastettuja suojaustuotteita saa käyttää) Älä käytä vioittunutta tai ruostunutta kaidetta (Jos kaiteeseen kohdistuu esim. putoamisesta aiheutuva suuri kuormitus, on kaide tarkistettava pätevän hekilön toimestaennen uudeleen käyttöä) Käytä aina henkilökohtaisia putoamissuojavarusteita kun on olemassa putoamisvaara (koskee myös henkilönostimesta työskentelyä) Eri turvakaidejärjestelmän tuotteiden yhdistäminen keskenään ei ole sallittua Suojakaiteita on aina käytettävä yhdessä kyseisen tuotteen voimassa olevan järjestelmäkuvauksen ja teknisen esitteen kanssa Laadi aina riskianalyysi ja menetelmäkuvaus turvakaidejärjestelmän turvallisen asennuksen varmistamiseksi Suojakaiteet on tarkoitettu käytettäviksi vain tilapäisenä putoamissuojana (tuotteita ei saa käyttää suojaamaan yleisöä tai ajoneuvoja esim. suurilta materiaali- tai lumimääriltä) Työskentelypaikalle on järjestettävä hyvä ja turvallinen kulkutie ja se on aidattava alapuolelta ja ympäriltä kaiteella niin, etteivät putoavat työkalut tai materiaalit aiheuta henkilövahinkoja ja asennuspaikan ympäristö on pidettävä järjestyksessä Ruuvit on kiristettävä ja lukitukset tarkastettava ja työhön saa käyttää vain siihen tarkoitettuja työkaluja Tarkasta, että suojakaide täyttää EN 13374:n vaatimukset: Valittu kaidetyyppi täyttää turvallisuusluokan vaatimukset Puurimoissa käytetyn puutavaran laatu ja koko ovat oikeat Sallittu k/k-etäisyys ei ylity Kaiteen korkeus on vähintään 1,0 m Käsijohde ja välijohde/välisuoja on asennettu, jos suojakaiteessa ei ole verkkoa Suojakaiteessa on jalkalista, jonka korkeus on vähintään 150 mm Rimat ja jalkalistat on kiinnitetty nauloilla tai ruuveilla Suojakaiteen aukot ovat vaatimusten mukaiset Kiinnitysosat on kiinnitetty oikein rakennuksen rakenteeseen Tolpat on kiinnitetty oikein kiinnitysosiin Suojakaiteeseen ei kohdistu liian suuria tuulikuormia Asennus- ja käyttöohjeet: Tarkista kaidetolpan kunto Ää käytä vioittunutta tolppaa Varmista talviaikana, ettei tolpan kiinnityskohdassa ole lunta eikä jäätä Tarkista puutavaran kunto Kiristä lyöntilukot kunnolla vasaralla lyöden Asenna tarvittaessa jalkalista (erillistä jalkalistaa ei tarvita jos suojakaiteen verkkoelementti asennettu) Tarkasta kaiderakenne ennen käyttöönottoa Käytä turvavaljaita kaidetolppien irrotuksessa Asenna kaidetolpat paikalleen jo maassa Säilytä tuotteet kuivassa, tuulettuvassa tilassa suojassa ulkoisilta rasituksilta, esim. säätilan vaihteluilta ja syövyttäviltä aineilta Kaiteiden käytöstä on annettava työntekijöille opetusta ja ohjausta Noudata aina kunkin kaiteen omia asennusohjeita Huom! Älä heittele suojakaidetolppia

22 Valtioneuvoston asetus rakennustyön turvallisuudesta Rakennustyömaalla on työn aikana ainakin kerran viikossa, suoritettavissa unnossapitotarkastuksissa tarkastettava putoamissuojaus. Tarkastuksissa todetut, työturvallisuutta vaarantavat viat on korjattava välittömästi ja aina ennen työvälineen käyttöönottamista. Putoamisen estävien suojakaiteiden, on oltava suojausvaikutukseltaan mahdollisimman yhtenäisiä. Jos työn tekeminen edellyttää, että suojakaide väliaikaisesti poistetaan, on käytettävä muita korvaavia suojatoimia. Kaide on palautettava paikalleen heti sen jälkeen, kun kyseinen työ on päättynyt tai keskeytynyt. Sellaisten työtasojen ja kulkuteiden vapailla sivuilla, joilta voidaan pudota kahta metriä korkeammalta, sekä muulloinkin, milloin on olemassa erityinen tapaturman tai hukkumisen vaara, on oltava suojakaiteet.telineiden työtasot on varustettava kaiteilla, jos putoamiskorkeus on yli 2 metriä. Tehtäessä valutöitä yli 2 metrin korkeudella siirrettävän muotin yläreunasta, valua varten on järjestettävä kaitein suojattu työtaso. Portaat ja porrastasot on vapailta sivuiltaan varustettava koko pituudeltaan suojakaiteilla. Portaat, joissa ei tarvita suojakaidetta, on tarvittaessa varustettava erillisellä käsijohteella. Putoamisen estämiseksi tehtävissä työtasojen ja kulkuteiden suojakaiteissa on oltava käsi- ja välijohde sekä jalkalista Telineiden kaiteissa on oltava jalkalista. Kaiteen korkeuden on oltava vähintään 1 metri. Johteet on sijoitettava siten, ettei minkään johteen alapuolella oleva pystysuora vapaa tila ole 0,5 metriä suurempi. Kaiteet saa korvata vastaavan turvallisuuden antavilla muilla suojarakenteilla, kuten tarkoituksenmukaisilla levyillä ja verkoilla. Kaikki kuilut ja muut aukot, joihin henkilöt tai tavarat saattavat pudota, on joko suojattava jalkalistallisilla. Jos työskentelypaikoille tai kulkuteille voi pudota rakennustarvikkeita tai -jätteitä, on suojaksi järjestettävä tarkoituksenmukaisia kaiteita, aitauksia, suojakatoksia tai muita turvallisuuslaitteita. Työnantajan on annettava työntekijälle työnopastus sekä riittävät tiedot ja ohjeet elementtirakentamisen vaaroista ja niiden torjunnasta. Työnantajan on huolehdittava siitä, että työntekijä perehdytetään mm. putoamissuojaukseen ja putoamissuojaussuunnitelman toteuttamiseen. Kaide on oltava sellainen, ettei se ei aiheuta vaaraa kuljetuksen, kuormasta purkamisen, varastoinnin, noston tai asennuksen aikana. Purkutyössä on ryhdyttävä erityisiin toimenpiteisiin työntekijöiden putoamisen estämiseksi. Kaiteen saa asentaa, purkaa ja muuttaa vain pätevän henkilön johdolla sellainen työntekijä, jolle on annettu suunniteltuihin tehtäviin liittyvä ja erityisiä vaaroja koskeva erityisopastus ja ohjeet seuraavista seikoista: 1) pystyttämisen, käytön ja purkamisen suunnitellut työvaiheet 2) turvallisuus kaiteen pystytyksen, purkamisen tai muuttamisen aikana 3) toimenpiteet henkilöiden tai esineiden putoamisvaaran ehkäisemiseksi 4) turvallisuutta heikentäviin sääolosuhteiden muutoksiin liittyvät turvatoimet 5) sallitut kuormitukset 6) muut pystytykseen, purkamiseen tai muuttamiseen liittyvät mahdolliset vaarat. Pystytettäessä, purettaessa tai muutettaessa putoamissuojaa, on keskeneräinen osa merkittävä käytön kieltävin varoitusmerkein ja pääsy vaaralliselle alueelle on suljettava asianmukaisin estein. Pätevän henkilön on suunniteltava suojaverkon tukirakenteet, asentaminen ja käyttö. Suunnittelussa on selvitettävä verkon käyttöedellytykset, verkon asentaminen, verkon kiinnitys, tukirakenteiden soveltuvuus ja kestävyys sekä verkon kunnon valvonta.
