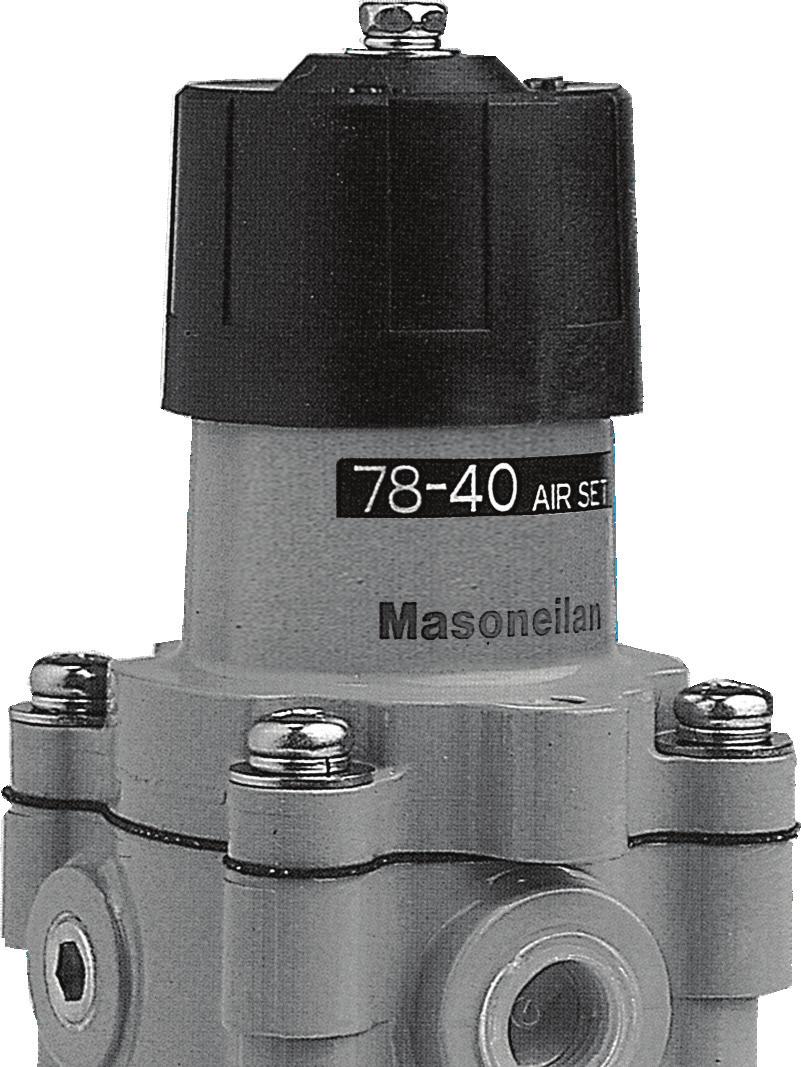

1 GE Oil & Gas 78-sarja Masoneilan* Paineenalennin-suodin Käyttöopas (Rev.D) GE:n tietojen luokittelu: Julkinen

2 NÄMÄ OHJEET ANTAVAT ASIAKKAALLE/KÄYTTÄJÄLLE TAVALLISTEN KÄYTTÖ- JA HUOLTOTOIMIEN LISÄKSI TÄRKEITÄ PROJEKTIA KOSKEVIA VIITETIETOJA. KOSKA KÄYTTÖ- JA HUOLTOTAVAT VAIHTELEVAT, GE (GENERAL ELECTRIC JA SEN TYTÄRYHTIÖT JA YHTEISTYÖKUMPPANIT) EI HALUA MÄÄRITTÄÄ ERITYISMENETTELYJÄ VAAN ANTAA VAIN LAITTEISTOTYYPIN ASETTAMAT PERUSRAJOITUKSET JA VAATIMUKSET. NÄISSÄ OHJEISSA EDELLYTETÄÄN, ETTÄ KÄYTTÄJÄLLÄ ON JO YLEISTIEDOT MEKAANISTEN JA ELEKTRONISTEN LAITTEIDEN TURVALLISESTA KÄYTÖSTÄ POTENTIAALISESTI VAARALLISESSA YMPÄRISTÖSSÄ. NÄITÄ OHJEITA SIIS TULISI TULKITA JA SOVELTAA YHDESSÄ KÄYTTÖPAIKAN TURVALLISUUSOHJEIDEN JA -MÄÄRÄYSTEN JA MUIDEN PAIKASSA KÄYTETTÄVIEN LAITTEISTOJEN ERITYISVAATIMUSTEN KANSSA. NÄMÄ OHJEET EIVÄT KATA KAIKKIA LAITTEEN YKSITYISKOHTIA TAI VARIAATIOITA EIVÄTKÄ NE ANNA OHJEITA JOKAISTA MAHDOLLISTA TILANNETTA VARTEN, JOKA VOI SYNTYÄ ASENNUKSEN, KÄYTÖN TAI HUOLLON AIKANA. MIKÄLI HALUAT LISÄTIETOJA TAI JOS ILMENEE ERITYISONGELMIA, JOISTA EI LÖYDY TARPEEKSI TIETOA ASIAKASTA/KÄYTTÄJÄÄ VARTEN, OTA YHTEYTTÄ GE:HEN. GE:N JA ASIAKKAAN/KÄYTTÄJÄN OIKEUDET, VELVOITTEET JA VASTUUT ON RAJOITETTU AINOASTAAN NIIHIN, JOTKA LAITTEEN HANKINTASOPIMUKSESSA ERITYISESTI MAINITAAN. NÄIDEN OHJEIDEN JULKAISEMINEN EI SUORAAN TAI VÄLILLISESTI VELVOITA GE:TÄ ANTAMAAN MUITA LAITETTA TAI SEN KÄYTTÖÄ KOSKEVIA KUVAUKSIA TAI TAKUITA. NÄMÄ OHJEET SISÄLTÄVÄT TIETOJA, JOTKA TOIMITETAAN ASIAKKAALLE/KÄYTTÄJÄLLE VAIN AVUKSI KUVATUN LAITTEEN ASENNUSTA, TESTAUSTA, KÄYTTÖÄ JA/TAI HUOLTOA VARTEN. TÄMÄN ASIAKIRJAN SISÄLTÖÄ EI SAA PALJASTAA KOLMANSILLE OSAPUOLILLE KOKONAAN TAI OSITTAIN ILMAN GE:N KIRJALLISTA SUOSTUMUSTA. 2 GE Oil & Gas 2015 General Electric Company. Kaikki oikeudet pidätetään.

3 Turvallisuustiedot Tärkeää - Lue ennen asentamista Malli 78-sarjan ilmansuodattimen säätimen ohjeet sisältävät tarpeen mukaan VAARA-, VAROITUS- ja HUOMIO-merkintöjä, joiden tarkoituksena on muistuttaa sinua turvallisuuteen tai muuhun tärkeään asiaan liittyvästä tiedosta. Lue ohjeet huolellisesti ennen säätöventtiilin asentamista ja huoltamista. VAARA ja VAROITUS ilmaisevat vaaroja, joihin liittyy henkilökohtaisen loukkaantumisen mahdollisuus. HUOMIO ilmoittaa laite- tai omaisuusvahinkoon liittyvää vaaraa. Vahingoittuneen laitteen käyttäminen voi tietyissä olosuhteissa heikentää prosessin suorituskykyä ja aiheuttaa loukkaantumisen tai kuoleman. VAARA, VAROITUS- ja HUOMIOtarroissa esitetyt huomautukset on ehdottomasti huomioitava turvallisen käytön takaamiseksi. V Tämä on turvavaroitussymboli. Se varoittaa sinua mahdollisista henkilökohtaisen loukkaantumisen vaaroista. Noudata kaikkia tätä merkkiä seuraavia, turvallisuuteen liittyviä ohjeita mahdollisten vahinkojen tai hengenvaaran välttämiseksi. VAARA Osoittaa mahdollista vaarallista tilannetta, ja mikäli sitä ei vältetä, seurauksena voi olla kuolema tai vakava loukkaantuminen. VAROITUS Osoittaa mahdollista vaarallista tilannetta, ja mikäli sitä ei vältetä, seurauksena voi olla vakava loukkaantuminen. HUOMIO Tätä käsikirjaa koskevia tietoja Tässä käsikirjassa olevat tiedot voivat muuttua siitä etukäteen erillisesti ilmoittamatta. Tässä käsikirjassa annettuja tietoja ei saa toisintaa kopioida kokonaisuudessaan tai osittain ilman GE:n myöntämää kirjallista lupaa. Pyydämme ilmoittamaan mahdollisista virheistä tai esittämään käsikirjaa koskevat kysymykset paikalliselle myyntiedustajalle. Nämä ohjeet on laadittu nimenomaisesti mallin 78 ilmansuodattimen säätimelle, eivätkä koske muiden mallisarjojen venttiilejä. Takuu General Electricin toimittamilla tuotteilla on materiaali- ja työvirheet kattava yhden vuoden kestävä takuu, joka alkaa toimituspäivästä ja edellyttää, että kyseisiä tuotteita käytetään GE:n ohjeiden ja suositusten mukaisesti. GE pidättää itsellään oikeuden lopettaa minkä tahansa tuotteen valmistus tai muuttaa tuotteen materiaaleja, rakenteita tai ominaisuuksia siitä etukäteen ilmoittamatta. Huomautus: Ennen asentamista Välineen asennus, käyttöönotto ja huolto tulee antaa valtuutetun, asianmukaisesti koulutetun ammattihenkilön tehtäväksi. Kaikki ympäröivät putkistot on huuhdeltava perusteellisesti sen varmistamiseksi, ettei järjestelmään jää likaa tai roskia. Tietyissä olosuhteissa vahingoittuneen laitteen käyttäminen voi heikentää prosessin suorituskykyä ja aiheuttaa loukkaantumisen tai kuoleman. Ominaisuuksien, rakenteen ja komponenttien vaihtuminen ei välttämättä johda tämän käsikirjan uuden version julkaisemiseen, elleivät kyseiset muutokset vaikuta tuotteen toimintaan ja suorituskykyyn. Osoittaa mahdollista vaarallista tilannetta, ja mikäli sitä ei vältetä, seurauksena voi olla lievä tai kohtalainen loukkaantuminen. HUOMIO Kun tämä esitetään ilman turvavaroitussymbolia, se ilmoittaa mahdollista vaarallista tilannetta, ja mikäli sitä ei vältetä, seurauksena voi olla omaisuusvahinkoja. Huomautus: Tämä osoittaa tärkeää asiaa tai olosuhdetta General Electric Company. Kaikki oikeudet pidätetään. Masoneilan Malli 78-sarjan Paineenalennin-suodin Käyttöopas 3

4 Mallin 78 Ilmansuodattimen säätimet Tuotekuvaus Malli 78-sarjan paineensäätimet ovat kompakteja, kevyitä ja korkean suorituskyvyn omaavia paineenalennusvälineitä. Niitä käytetään ensisijaisesti vakaan ilmalähteen toimittamiseksi prosessiohjauslaitteelle kuten virtaa pneumaattisille muuntimille tai ohjausventtiilin asennoittimille. Numerointijärjestelmä Tekniset tiedot Älä asenna tätä säädintä ilmaputkiin, joiden paine ylittää 215 psi (1,5 Mpa, 15 bar). Asennus Malli nro Painealue Kuvaus Syöttöpaineen lukema Paineen asetusalue Liitäntä 5-40 psi ( kpa), ( bar) psi ( kpa), ( bar) Arvioitu Cv 0,25 Suodatinelementti Ympäristön lämpötilaalue Ilmankulutus Paino Valmistusmateriaalit Ilmansyöttö varoventtiilillä ja suodattimella Ilmansyöttö varoventtiilillä ja suodattimella 210 psi (1.5 MPa, 14.5 bar) maks psi ( kpa, bar) psi ( kpa, bar) 1/4" NPT-liitäntä Sintrattu huokoinen polietyleeni (5μ) C ( F) 0,004 scfm (100 sccm) 0,4 kg (14 unssia) VAROITUS Katso taulukko seuraavalla sivulla Puhdista putket perusteellisesti poistaaksesi kaiken lian, kalkin tai muun vieraan aineen ennen säätimen asentamista. Asenna virtaus säätimen rungossa merkittyjen virtausnuolien suuntaan. Säädin tulee asentaa tyhjennyshana alaspäin. Säädin tulee asentaa mahdollisimman lähelle ohjattavaa laitetta painehäviön minimoimiseksi. Älä käytä säätimen liittimiin nähden pienempiä putkistoja tai putkia, sillä se rajoittaa virtausta ja vähentää kapasiteettia. Käyttö Ennen syöttöpaineen kytkemistä, löysää lukitusruuvin nuppi (ks. kuva 1) ja käännä paineen säätönuppi vastapäivään. Laita syöttöpaine päälle. Lähtöpaineen tulee olla nolla. Käännä asetusnuppia hitaasti myötäpäivään, kunnes haluttu paine saavutetaan. Kiristä lukitusruuvin nuppia varmistaaksesi, että paine jää haluttuun arvoon. Kun lähtöpainetta muutetaan korkeammasta matalampaan paineeseen, aseta paine aluksi kohdepaineeseen nähden alempaan arvoon ja vasta sitten haluamallesi painetasolle. Kiristä lukitusruuvin nuppi uudelleen. Huolto Tyhjennyshanan avaamista suositellaan säännöllisin väliajoin nesteen poistamiseksi Tyhjennysjaksot on määritettävä nesteen todelliseen kertymisnopeuteen perustuen. Painemittareiden asennusta suositellaan sekä säätimen syöttöettä poistopuolelle avuksi paineen säätöön ja työpaineiden valvontaan. Varoventtiilin ominaisuutta ei saa sekoittaa aputurvaventtiilin ominaisuuteen, jota voidaan vaatia ilmakäyttöisen laitteen täydelliseen suojaamiseen. Sen tarkoituksena on antaa yhtenäisempi valvottu paine ja sallia poistopaineen säätö alasuuntaan ilmastamatta linjaa. Ennen säätimen huoltoa, sulje syöttö- ja poistopaineet ja poista jousen paine kääntämällä asetusnuppi täysin vastapäivään. Avaa tyhjennyshana huolella jäljelle jäävän paineen poistamiseksi ja tiputusaltaan tyhjentämiseksi. Korjaustoimenpiteitä varten säätimen irrottamista suositellaan linjasta. Kun tiputusallasta tyhjennetään, avaa tyhjennyshana hitaasti ja kerää neste sopivaan astiaan sen turvallista hävittämistä varten. HUOMAUTUS: VAROITUS VAROITUS HUOMIO Ottaen huomioon sisäisten osien vaihtoon kuuluvat korkeat työkustannukset, on taloudellisempaa säilyttää varastossa täydellisiä yksikköjä. Ole varovainen, ettet vahingoita tulppaa ja varren kokoonpanoa. Painemittareiden asennusta suositellaan sekä säätimen syöttö- että poistopuolelle avuksi paineen säätöön ja työpaineiden valvontaan. 4 GE Oil & Gas 2015 General Electric Company. Kaikki oikeudet pidätetään.

5 Vianmääritys Aina kun säätimen toiminnassa esiintyy ongelmia sen vaihtamista suositellaan mieluummin kuin sen korjaamista. 5 Varaosalista ja valmistusmateriaalit 4 Nro Osa Vakiomateriaali 1 Runko Painevalettu alumiini 2 Jousen kuori Painevalettu alumiini 3 Pohjalaippa Painevalettu alumiini 4 Nuppi VALOX Lukitusruuvi Ruostumaton teräs 6 Säätöruuvi Ruostumaton teräs 7 Pidätinrengas VALOX Jousen kuppi Zn-Cr-pinnoitettu hiiliteräs 9 Jousi Pinnoitettu teräsjousi 10 1 Kalvo NBR 15 Ohjausholkki VALOX Tulppa Neopreeni/416 ruostumaton teräs 17 1 Suodatin Sintrattu polyeteeni 18 1 Portin jousi Ruostumaton teräs 19 1 O-rengas NBR - 21 Tyhjennyshana Ruostumaton teräs 22 Ruuvi Ruostumaton teräs 23 Injektori tulppa Sinkitty hiiliteräs 24 Imuri VALOX Arvokyltti Alumiini 1 Suositeltavat varaosat General Electric Company. Kaikki oikeudet pidätetään. Masoneilan Malli 78-sarjan Paineenalennin-suodin Käyttöopas 5

6 Mitat Kierteitetyt reiät kiinnitystelineelle(m5) L U K K O Näkymä päältä 81 mm (3.19 in.) 52 mm (2.05 in.) 141 mm (5.55 in.) 60 mm (2.36 in.) 55 mm (2.17 in.) 78-sarjan paineensäätimen leikkauskuva Lukitusruuvi Jousen kuppi Asetusnuppi Säätöruuvi Jousen kuori Pohjalaippa Purkausventtiili Kalvo Tukilevy Runko TULO Tulppa Suodatin Portin jousi Injektori ULOSTULO Syöttöventtiilli Pohja Tyhjennyshana 6 GE Oil & Gas 2015 General Electric Company. Kaikki oikeudet pidätetään.

7 2015 General Electric Company. Kaikki oikeudet pidätetään. Masoneilan Malli 78-sarjan Paineenalennin-suodin Käyttöopas 7
