1 Kuva: opyright Simona AG TEKNISET MUOVIT 8/2012

2 TEKNISET MUOVIT 8/2012 Sisällysluettelo Sivu Kuinka luet taulukoita 3 PE-HD (PEH, 300) korkeatiheyksinen polyeteeni 4 PE-HMW (PEH500) suurmolekyylinen polyeteeni 5 PE-UHMW (PEH-1000) suurmolekyylinen polyeteeni 6 PP (PP-H, PP-) polypropeeni 7 PV, polyvinyylikloridi 8 PA (Nylon), polyamidi 9 POM, polyoksimetyleeni, polyasetaali 10 PETP (PET) polyeteenitereftalaatti 11 HP, paperibakeliitti, Etronit IIQ 12 HGW, kudosbakeliitti, Etronax MF 13 LM, lasikuitulaminaatti, G-Etronax EP11 14 PMMA, polymetyylimetakrelaatti 15 P, polykarbonaatti 16 Fluorotech, yhteystiedot 17

3 KUINKA LUET TAULUKOITA Tässä esitteessä on taulukot eri materiaalien ominaisuuksista. Taulukoiden arvot ovat suunta-antavia. Tiedot on kerätty monista eri lähteistä, joissa on käytetty eri testausmenetelmiä, joten arvot eivät ole kaikilta osin vertailukelpoisia keskenään. Taulukoiden tarkoituksena on antaa kuva materiaalin ominaisuuksista, eikä niitä voi suoraan käyttää sellaisinaan koskemaan kaikkia puolivalmisteita. Lisätietoja saat asiakaspalvelustamme. Fysikaaliset Ominaispaino Kitkakerroin Veden imeytyminen Mekaaniset Vetolujuus Murtovenymä Kimmomoduli Maksimi taivutusjännitys Iskulujuus Kuulapainekovuus Kuluminen Dielektrisyysvakio Eristehäviökerroin Ominaisvastus Pintavastus Maksimi käyttölämpötila Kidesulamislämpötila Lämmönjohtavuus Montako grammaa yksi cm 3 ainetta painaa Arvot yleensä terästä vasten Arvot yleensä normaalissa ilmankosteudessa Vetokokeessa vaadittava voima jolla kappale murtuu Vetokokeessa syntyvä venymä ennen murtumista Jäykkyysarvo kuvaa materiaalin jäykkyyttä. Mitä suurempi lukuarvo, sitä jäykempää on materiaali Taivutuskokeessa vaadittu voima, jolla materiaali ei vielä murru. Mitä suurempi lukuarvo, sitä jäykempää on materiaali Kuvaa iskukokeessa vaadittua voimaa, jolla kappale murtuu Voima, jolla hyvin kovasta aineesta tehty kärki painuu tiettyyn syvyyteen materiaalissa. Mitä suurempi lukuarvo on sitä kovempaa on materiaali Kulutuskokeessa saatu kulumisarvo. Useampia testausmenetelmiä Mitä suurempi lukuarvo on, sitä parempaa materiaali on eristeenä Dielektrisyyshäviö kuvaa materiaalin poolisuutta. Dielektrisyyshäviö * Eristehäviökerroin = Dieletrisyyshäviö Materiaalin antama vastus sähkövirralle, joka koostuu aineen sisäisestä vastuksesta ja pintavastuksesta Ks. Ominaisvastus, riippuu materiaalin pinnan laadusta puhtaudesta Kuvaa vaadittua jännitettä (jännite-eroa), jolla sähkö lyö läpi materiaalista Materiaalille korkein sallittu käyttölämpötila normaaliolosuhteissa Kuinka paljon materiaali supistuu / laajenee lämpötilan muuttuessa Korkein lämpötila, jota materiaali kestää menettämättä ominaisuuksiaan / muotoaan pysyvästi Lämpötila, jossa muovi pehmenee käyttökelvottomaksi Kuvaa lämmönjohtavuutta / -eristettävyyttä. Mitä pienempi arvo on, sitä parempaa materiaali on lämmöneristeenä Lisätietoja: Oy Fluorotech Ltd, Kivipyykintie 4, VANTAA, p ,

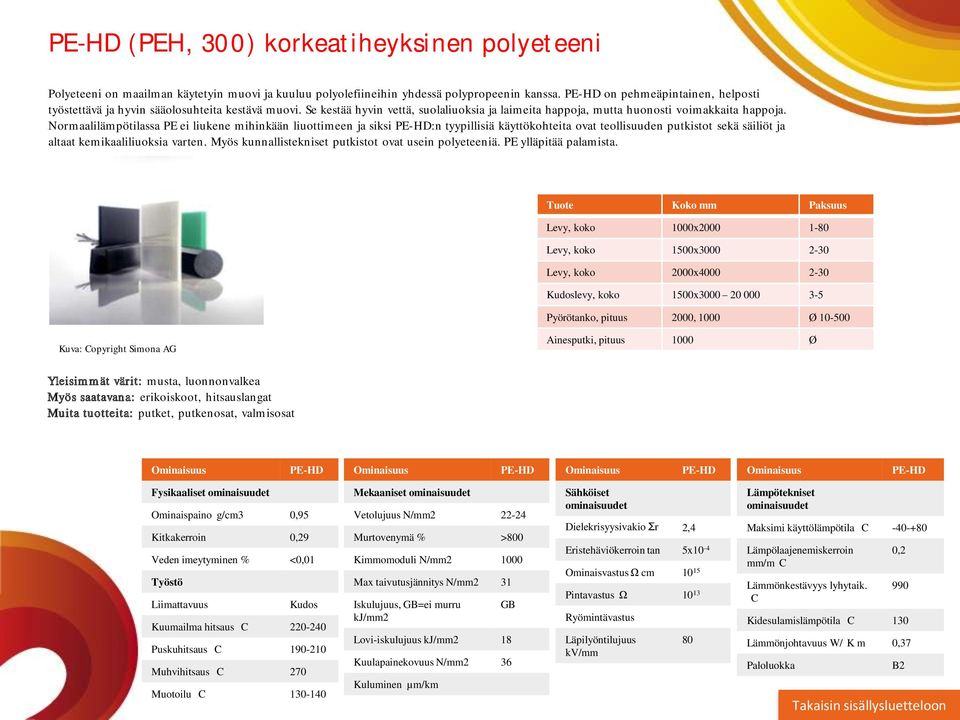

4 PE-HD (PEH, 300) korkeatiheyksinen polyeteeni Polyeteeni on maailman käytetyin muovi ja kuuluu polyolefiineihin yhdessä polypropeenin kanssa. PE-HD on pehmeäpintainen, helposti työstettävä ja hyvin sääolosuhteita kestävä muovi. Se kestää hyvin vettä, suolaliuoksia ja laimeita happoja, mutta huonosti voimakkaita happoja. Normaalilämpötilassa PE ei liukene mihinkään liuottimeen ja siksi PE-HD:n tyypillisiä käyttökohteita ovat teollisuuden putkistot sekä säiliöt ja altaat kemikaaliliuoksia varten. Myös kunnallistekniset putkistot ovat usein polyeteeniä. PE ylläpitää palamista. Levy, koko 1000x Levy, koko 1500x Levy, koko 2000x Kudoslevy, koko 1500x Pyörötanko, pituus 2000, 1000 Ø Kuva: opyright Simona AG Ainesputki, pituus 1000 Ø Yleisimmät värit: musta, luonnonvalkea Myös saatavana: erikoiskoot, hitsauslangat Muita tuotteita: putket, putkenosat, valmisosat PE-HD PE-HD PE-HD PE-HD Fysikaaliset Ominaispaino g/cm3 0,95 Kitkakerroin 0,29 Veden imeytyminen % <0,01 Kudos Kuumailma hitsaus Puskuhitsaus Muhvihitsaus 270 Muotoilu Mekaaniset Vetolujuus N/mm Murtovenymä % >800 Kimmomoduli N/mm Max taivutusjännitys N/mm2 31 Lovi-iskulujuus 18 Kuulapainekovuus N/mm2 36 Kuluminen µm/km Dielekrisyysivakio Ʃr 2,4 Eristehäviökerroin tan 5x10-4 Ominaisvastus Ω cm Pintavastus Ω Ryömintävastus 80 Maksimi käyttölämpötila mm/m 0,2 990 Kidesulamislämpötila 130 Lämmönjohtavuus W/ K m 0,37 Paloluokka B2 Takaisin sisällysluetteloon

5 PE-HMW (PEH500) suurmolekyylinen polyeteeni Polyeteeni 500 eli PE-HMW on PE-HD:n ja PE-UHMW:n välissä molekyylipainoltaan ja sen mekaaniset lujuus ovat huomattavasti paremmat kuin PE-HD:llä. PE-HMW:tä on saatavana erityisesti leikkuualustalevyksi tarkoitettua laatua, joka on valmistettu siten, että sisäiset jännitykset ovat minimissään ja pinta hyvin tasainen. Käyttökohteita ovat muun muassa elintarviketeollisuus, panimoteollisuus ja erilaiset leikkulaudat. Fluorotechin tarjoamilla laaduilla on FDA hyväksyntä elintarviketeollisuuteen. Levy, koko 1000x Levy, koko 1500x Levy, koko 2000x Kudoslevy, koko - - Pyörötanko, pituus 2000, 1000 Ø Kuva: opyright Simona AG Ainesputki, pituus 1000 Ø Yleisimmät värit: luonnonvalkea, musta, vihreä Myös saatavana: erikoiskoot, hitsauslangat, regeneroidut laadut Muita tuotteita: työstetyt valmisosat PE- HMW PE- HMW PE- HMW PE- HMW Fysikaaliset Ominaispaino g/cm3 0,95 Kitkakerroin 0,25 Veden imeytyminen % <0,01 Kuumailma hitsaus - Puskuhitsaus - Muhvihitsaus - Muotoilu - Ei Mekaaniset Vetolujuus N/mm2 28 Murtovenymä % >600 Kimmomoduli N/mm Max taivutusjännitys N/mm2 Lovi-iskulujuus 40 Kuulapainekovuus N/mm2 45 Kuluminen µm/km 1,0 Dielekrisyysivakio Ʃr 2,3 Eristehäviökerroin tan 2x10-4 Ominaisvastus Ω cm Pintavastus Ω Ryömintävastus K> Maksimi käyttölämpötila mm/m 0,2 120 Kidesulamislämpötila 136 Lämmönjohtavuus W/ K m 0,43 Paloluokka B2

6 PE-UHMW (PEH-1000) suurmolekyylinen polyeteeni Polyeteeni-UHMW:n iskulujuudet ja kulutuskestävyydet kuuluvat korkeimpiin mitä muoveilla on. PE-1000 säilyttää ominaisuutensa hyvin myös erittäin alhaisissa lämpötiloissa. Liukkaan pintansa ansiosta PE-UHMW soveltuu erinomaisesti liuku- ja kulutuspinnoiksi erilaisissa koneissa ja kuljettimissa. Muita käyttökohteita ovat esimerkiksi kuiva-aineiden siilojen vuoraukset ja erilaiset hammas- ja hihnapyörät. Fluorotechin tarjoamilla laaduilla on FDA hyväksyntä elintarviketeollisuuteen. Levy, koko 1000x Levy, koko 1500x Levy, koko 2000x Kudoslevy, koko - - Pyörötanko, pituus 2000, 1000 Ø Kuva: opyright Simona AG Ainesputki, pituus 1000 Ø Yleisimmät värit: luonnonvalkea, vihreä Myös saatavana: erikoiskoot, hitsauslangat, regeneroidut laadut Muita tuotteita: työstetyt valmisosat PE-1000 PE-1000 PE-1000 PE-1000 Fysikaaliset Ominaispaino g/cm3 0,94 Kitkakerroin 0,25 Veden imeytyminen % <0,01 Kuumailma hitsaus - Puskuhitsaus - Muhvihitsaus - Muotoilu - Ei Mekaaniset Vetolujuus N/mm2 22 Murtovenymä % 450 Kimmomoduli N/mm2 Max taivutusjännitys N/mm2 27 Lovi-iskulujuus 65 Kuulapainekovuus N/mm2 38 Kuluminen µm/km Dielekrisyysivakio Ʃr 2,3 Eristehäviökerroin tan 2,5x10-4 Ominaisvastus Ω cm >5x10 16 Pintavastus Ω Ryömintävastus K> Maksimi käyttölämpötila mm/m 0,2 120 Kidesulamislämpötila 138 Lämmönjohtavuus W/ K m 0,42 Paloluokka B2

7 PP (PP-H, PP-) polypropeeni Polypropeeni on nykyään useissa suurissa teollisuusmaissa kolmannella tilalla muovien käyttötilastossa. PP:n kemiallinen kesto on hyvä ja se on kovapintaisempaa ja kestää korkeampia lämpötiloja kuin PE. PP:n tyypillisimmät käyttökohteet ovat teollisuudessa prosessiputkistoina ja säiliöiden rakenne- tai vuorausmateriaalina. PP:a on myös saatavana itsestääns ammuvana PPs ( paloluokka B1) materiaalina. Fluorotechin tarjoamilla laaduilla on FDA hyväksyntä elintarviketeollisuuteen. Levy, koko 1000x2000 0,8-150 Levy, koko 1500x Levy, koko 2000x Kudoslevy, koko 1500x Pyörötanko, pituus 2000, 1000 Ø Kuva: opyright Simona AG Ainesputki, pituus - Ø Yleisimmät värit: harmaa, luonnonvalkea Myös saatavana: erikoiskoot, hitsauslangat, ainesputket, kalvot Muita tuotteita: putket, putkenosat, venttiilit, virtausmittarit, valmisosat, PP PP PP PP Fysikaaliset Ominaispaino g/cm3 0,91 Kitkakerroin 0,30 Veden imeytyminen % <0,01 Kudos Kuumailma hitsaus Puskuhitsaus Muhvihitsaus 270 Muotoilu Mekaaniset Vetolujuus N/mm2 33 Murtovenymä % 800 Kimmomoduli N/mm Max taivutusjännitys N/mm2 43 Lovi-iskulujuus 11 Kuulapainekovuus N/mm2 64 Kuluminen µm/km 11 Dielekrisyysivakio Ʃr 2,25 Eristehäviökerroin tan 3x10-4 Ominaisvastus Ω cm >10 16 Pintavastus Ω >10 13 Ryömintävastus K> Maksimi käyttölämpötila mm/m 0, Kidesulamislämpötila 163 Lämmönjohtavuus W/ K m 0,22 Paloluokka B2

8 PV, polyvinyylikloridi PV on toiseksi eniten käytetty muovi heti polyeteenin jälkeen. PV on helposti liimattavaa ja itsestään sammuvaa muovia. PV:a valmistetaan hyvin montaa laatua, aina solumuoveista (Vaahto-PV), kirkkaaseen PV-GLAS:iin ja teollisuuden eniten käyttämään kovaan PV:hen. Tästä syystä PV:n käyttösektori on muovien laajimpia - keinonahasta ja ikkunakehikoista aina putkistojärjestelmiin ja muovitapetteihin asti. Teollisuuden käytössä tyypillisimmät käyttökohteet ovat putkistot ja säiliöt, sekä esimerkiksi sähköteollisuuden eristelevyt. PV:stä valmistetaan myös jälkikloorattua -PV:a jonka käyttölämpötila-alue nousee aina +100 :n. Levy, koko 1000x Levy, koko 1500x Levy, koko 2000x Kudoslevy, koko 1500x Pyörötanko, pituus 2000, 1000 Ø Kuva: opyright Simona AG Ainesputki, pituus - Ø Yleisimmät värit: tummanharmaa, valkoinen, musta, punainen, kirkas Myös saatavana: erikoiskoot, hitsauslangat, vaahto-pv, -PV, pehmeä PV Muita tuotteita: putket, putkenosat, venttiilit, virtausmittarit, valmisosat, PV PV PV PV Fysikaaliset Ominaispaino g/cm3 1,40 Kitkakerroin 0,60 Veden imeytyminen % 3,5 Mekaaniset Vetolujuus N/mm2 50 Murtovenymä % >40 Kimmomoduli N/mm Dielekrisyysivakio Ʃr 3,3 Eristehäviökerroin tan 0,02-0,04 Maksimi käyttölämpötila mm/m 0,08 Kyllä Kuumailma hitsaus Puskuhitsaus Muhvihitsaus ei Muotoilu Max taivutusjännitys N/mm2 70 Lovi-iskulujuus >2 Kuulapainekovuus N/mm2 Kuluminen µm/km 5,6 Ominaisvastus Ω cm >10 15 Pintavastus Ω >10 13 Ryömintävastus K> Kidesulamislämpötila Lämmönjohtavuus W/ K m 0,16 Paloluokka B1

9 PA (Nylon), polyamidi Polyamideja voidaan pitää ensimmäisinä koneistusmuoveina niiden mekaanisten ja lämpöteknisten ominaisuuksien ansiosta. Polyamideja valmistetaan monia eri laatuja, joista yleisimmin käytetty on PA 6. PA:sta valmistetut kappaletuotteet ovat pinnaltaan kovia ja kulutuksen kestäviä. Niitä käytetään esimerkiksi äänettöminä laakereina ja hammaspyörinä, eikä niissä - jos kuormitus ei ole suuri - tarvita voitelua. PA 6:n melko suuri veden imeytyminen saattaa aiheuttaa ongelmia joissain sovelluksissa, mutta esimerkiksi PA 11:llä imeytyminen on huomattavasti pienempää. Fluorotechin tarjoamilla laaduilla on FDA hyväksyntä elintarviketeollisuuteen. Kuva: opyright Ensinger GmbH. Yleisimmät värit: luonnonvalkea, musta Myös saatavana: erikoiskoot, PA66, PA12, erikoisseosteet Muita tuotteita: työstetyt valmisosat, Levy, koko 500x Levy, koko 1000x Levy, koko 2000x Kudoslevy, koko 1500x Pyörötanko, pituus 1000, 3000 Ø Ainesputki, pituus - Ø PA 6 PA 6 PA 6 PA 6 Fysikaaliset Ominaispaino g/cm3 1,14 Kitkakerroin 0,38-0,4 Veden imeytyminen % 2,5-3,0 ei Kuumailma hitsaus Puskuhitsaus Muhvihitsaus Muotoilu Mekaaniset Vetolujuus N/mm2 50 Murtovenymä % >160 Kimmomoduli N/mm Max taivutusjännitys N/mm2 40 Lovi-iskulujuus Kuulapainekovuus N/mm2 70 Kuluminen µm/km 0,23 Dielekrisyysivakio Ʃr 7,0 Eristehäviökerroin tan 0,3 Ominaisvastus Ω cm Pintavastus Ω Ryömintävastus K> Maksimi käyttölämpötila mm/m 0,16-0, Kidesulamislämpötila Lämmönjohtavuus W/ K m 0,23 Paloluokka B2

10 POM, polyoksimetyleeni, polyasetaali Polyoksimetyleeni eli Polyasetaali on 1960-luvulla kehitetty luja, kova ja jäykkä, mutta samalla iskunkestävä muovi. Yleisimmin käytetty laatu on POM- (kopolymeeri), jolla on alhainen kitkakerroin ja lisäksi kulutuskestävyys, virumisvastus ja väsymislujuus ovat parempia kuin useimmilla muilla muoveilla. Siksi POM:ia käytetään korvaamaan metalleja erilaisissa koneen osissa, kuten hammaspyörissä ja muissa tarkkatoleranssisissa osissa. Fluorotechin tarjoamilla POM- laadulla on FDA hyväksyntä elintarviketeollisuuteen. Levy, koko 500x Levy, koko 1000x Pyörötanko, pituus 3000 Ø Pyörötanko, pituus 2000 Ø Ainesputket, pituus 3000 Ø Kuva: opyright Ensinger GmbH. Ainesputket, pituus 2000 Ø Yleisimmät värit: luonnonvalkea, musta Myös saatavana: erikoiskoot, erikoisseosteet, POM-H, POM ELS Muita tuotteita: työstetyt valmisosat, POM- POM- POM- POM- Fysikaaliset Ominaispaino g/cm3 1,41 Kitkakerroin 0,32 Veden imeytyminen % 0,25 ei Kuumailma hitsaus Puskuhitsaus Muhvihitsaus Muotoilu Mekaaniset Vetolujuus N/mm2 65 Murtovenymä % >30 Kimmomoduli N/mm Max taivutusjännitys N/mm2 117 Lovi-iskulujuus 10 Kuulapainekovuus N/mm2 150 Kuluminen µm/km 8,9 Dielekrisyysivakio Ʃr 3,8 Eristehäviökerroin tan 35x10-4 Ominaisvastus Ω cm Pintavastus Ω Ryömintävastus K> Maksimi käyttölämpötila mm/m 0, Kidesulamislämpötila 165 Lämmönjohtavuus W/ K m 0,31 Paloluokka B2

11 PETP (PET) polyeteenitereftalaatti PolyetPolyeteenitereftalaatti on luja, kova ja alhaisen kitkakertoimen omaava muovi. PETP (käytetään myös lyhennettä PET) on vielä POM:iakin paremmin mittapysyvä materiaali, jonka hyvin pieni vedenimeytyminen ei vaikuta materiaalin mekaanisiin tai sähköisiin ominaisuuksiin. PETP:n tyypillisimpiä käyttökohteita ovat hyvin mittatarkat koneiden osat ja liukulevyt. PETP on myrkytön ja itsestään sammuva materiaali, jota valmistetaan myös läpinäkyvänä PET-G:nä. Fluorotechin tarjoamilla laaduilla on FDA hyväksyntä elintarviketeollisuuteen. Kuva: opyright Simona AG Yleisimmät värit: luonnonvalkea, kirkas Myös saatavana: erikoiskoot, kirkkaat PET-G levyt ja hitsauslangat Muita tuotteita: työstetyt valmisosat Levy, koko 500x Levy, koko 1000x Pyörötanko, pituus 3000 Ø Pyörötanko, pituus - - Ainesputket, pituus - - Ainesputket, pituus - - PETP PETP PETP PETP Fysikaaliset Ominaispaino g/cm3 1,37 Kitkakerroin 0,22 Veden imeytyminen % <0,01 Ei Kuumailma hitsaus Puskuhitsaus Muhvihitsaus Muotoilu Mekaaniset Vetolujuus N/mm2 74 Murtovenymä % >20 Kimmomoduli N/mm Max taivutusjännitys N/mm2 125 Lovi-iskulujuus >4 Kuulapainekovuus N/mm2 130 Kuluminen µm/km 0,35 Dielekrisyysivakio Ʃr 4,0 Eristehäviökerroin tan 0,019 Ominaisvastus Ω cm 4x10 16 Pintavastus Ω 5x10 12 Ryömintävastus K325 >70 Maksimi käyttölämpötila mm/m 0,07-0, Kidesulamislämpötila 255 Lämmönjohtavuus W/ K m 0,21 Paloluokka -

12 HP, paperibakeliitti, Etronit IIQ (paperilaminaatti fenolihartsilla) Paperibakeliitit valmistetaan laminoimalla ohuita paperikerroksia hartseilla, jonka jälkeen kappale puristetaan muotoonsa kovassa paineessa. Bakeliitit ovat kertamuoveja, joten niitä ei voi jälkikäteen muotoilla lämmön tai paineen avulla. Paperibakeliittejä käytetään lähinnä niiden hyvien eristysominaisuuksien ansiosta. Eri hartsit tuovat erilaisia ominaisuuksia paperibakeliitille. Paperibakeliiteistä löytyy vaihtoehtoja niin pieni-, kuin suurjännitesovelluksille. Yleisimmin käytetty paperibakeliitti on Etronit IIQ, jolla on paperibakeliiteistä parhaat mekaaniset ja se soveltuu hyvin eristysmateriaaliksi pienjännitesovelluksiin. Levy, koko 1250x Levy, koko 1250x2500 0,3-8 Pyörötanko, pituus 1000 Ø Pyörötangot, pituus - - Ainesputket, pituus - - Ainesputket, pituus - - Yleisimmät värit: ruskea Myös saatavana: erikoiskoot, erikoisseosteet Muita tuotteita: työstetyt valmisosat HP IIQ HP IIQ HP IIQ HP IIQ Fysikaaliset Ominaispaino g/cm3 1,3-1,4 Kitkakerroin Veden imeytyminen % 300 Mekaaniset Vetomurtolujuus N/mm2 140 Taivutuslujuus N/mm2 160 Puristuslujuus N/mm2 300 Dielekrisyysivakio Ʃr 6,0 Eristehäviökerroin 50 Hz tan 0,05 Maksimi käyttölämpötila +120 PituudenLämpölaajenemiske rroin 10-6 /K Kuumailma hitsaus Puskuhitsaus Muhvihitsaus Muotoilu Max taivutusjännitys N/mm2 Lovi-iskulujuus 15 Kuulapainekovuus N/mm2 Kuluminen µm/km Eristehäviökerroin 1 MHz tan 0,06 Pintavastus K 100 Eristysvastus Ω 10 6 Kidesulamislämpötila Lämmönjohtavuus W/ K m 0,2 Paloluokka -

13 HGW, kudosbakeliitti, Etronax MF (kudoslaminaatti fenolihartsilla) Kudosbakeliitti valmistetaan laminoimalla ohuita puuvillakuitukerroksia hartseilla, jonka jälkeen kappale puristetaan muotoonsa paineessa. Bakeliittien käyttö perustuu niiden hyviin eristysominaisuuksiin ja hyvin pieneen lämpölaajenemiseen. Materiaalin mekaaniset käyttökohteet yleistyvät edelleen. Kudosbakeliittejä käytetään lähinnä mekaanisissa, kulutuskestävyyttä ja kovuutta vaativissa sovelluksissa. Kudosbakeliittien eri vaihtoehdoista löytyy hyviä materiaaleja tarkkatoleranssisiin mekaanisiin osiin. Etronax MF on yleisimmin käytetty kudosbakeliitti, jonka tyypillisimmät käyttökohteet ovat: mekaaniset kulutuspinnat ja esim. äänettömät hammaspyörät. Levy, koko 1250x1250 0,2-0,9 Levy, koko 1250x Levy, koko 1250x2750 1,25 Levy, koko 1000x Pyörötanko, pituus 1000 Ø 4-60 Ainesputket, pituus 1000 Ø Yleisimmät värit: ruskea Myös saatavana: erikoiskoot, erikoisseosteet Muita tuotteita: työstetyt valmisosat MF MF MF MF Fysikaaliset Ominaispaino g/cm3 1,3-1,4 Kitkakerroin Veden imeytyminen % 120 Mekaaniset Vetomurtolujuus N/mm2 80 Taivutuslujuus N/mm2 125 Puristuslujuus N/mm2 300 Dielekrisyysivakio Ʃr 6,0 Eristehäviökerroin 50 Hz tan 0,05 Maksimi käyttölämpötila +110 PituudenLämpölaajenemiske rroin 10-6 /K Kuumailma hitsaus Puskuhitsaus Muhvihitsaus Muotoilu Max taivutusjännitys N/mm2 Lovi-iskulujuus 20 Kuulapainekovuus N/mm2 Kuluminen µm/km Eristehäviökerroin 1 MHz tan 0,06 Pintavastus K 100 Eristysvastus Ω 10 6 Kidesulamislämpötila Lämmönjohtavuus W/ K m 0,2 Paloluokka UL94 HB

14 LM, lasikuitulaminaatti, G-Etronax EP11 (lasikuitu epoksihartsilla) Lasikuitulaminaateissa yhdistyvät erittäin hyvät sähköiset eristys ja mekaaniset lujuus. Hyvä mittapysyvyys korkeissakin lämpötiloissa ja hyvin pieni veden imeytyminen takaavat materiaalille laajan käyttösektorin. Monista eri vaihtoehdoista löytyy sopivia niin vaativiin eristyskohteisiin, kuin mekaanisesti vaativiin olosuhteisiin. G-Etronax EP11 on erittäin hyvä rakenne- ja eristysmateriaali sähköteollisuudessa. Levy, koko 1250x1250 0,2-150 Levy, koko 1250x2500 0,2-0,9 Levy, koko Levy, koko Pyörötanko, pituus Ainesputket, pituus 1000 Ø Yleisimmät värit: valkea, vihertävä, ruskea, punainen Myös saatavana: erikoiskoot, erikoisseosteet, pyörötangot ja profiilit Muita tuotteita: työstetyt valmisosat EP 11 EP 11 EP 11 EP 11 Fysikaaliset Ominaispaino g/cm3 1,7-1,9 Kitkakerroin Veden imeytyminen % 21 Mekaaniset Vetomurtolujuus N/mm2 320 Taivutuslujuus N/mm2 450 Puristuslujuus N/mm2 500 Dielekrisyysivakio Ʃr 5,0 Eristehäviökerroin 50 Hz tan 0,006 Maksimi käyttölämpötila +180 PituudenLämpölaajenemiske rroin 10-6 /K Kuumailma hitsaus Puskuhitsaus Muhvihitsaus Muotoilu Max taivutusjännitys N/mm2 Lovi-iskulujuus 120 Kuulapainekovuus N/mm2 Kuluminen µm/km Eristehäviökerroin 1 MHz tan 0,03 Pintavastus K 200 Eristysvastus Ω 5X10 10 Kidesulamislämpötila Lämmönjohtavuus W/ K m 0,3 Paloluokka -

15 PMMA, polymetyylimetakrelaatti (Akryyli) Akryylit kehitettiin korvaamaan lasia ja sen käyttö perustuu ennen kaikkea hyvään läpinäkyvyyteen, keveyteen, hyvään säänkestoon ja helppoon lämpömuovattavuuteen. Akryyli on melko kovaa pinnaltaan, mutta samalla sen iskunkestävyys on verrattain alhainen. Koneistettavissa kappaleissa kannattaa käyttää valettua akryyliä sen parempien mekaanisten ominaisuuksien vuoksi. Tyypillisimmät käyttökohteet ovat mainoskyltit, katteet, lasitukset ja suihkukaappien seinämät. PMMA Akryyli levy Yleisimmät värit: kirkas, laaja värivalikoima Myös saatavana: erikoiskoot, katelevyt Muita tuotteita: valmisosat, putket PMMA Valettu akryyli levy Paksuus Levykoko Levypaino mm mm kg 5,0 2030x ,05 6,0 2030x ,86 8,0 2030x ,49 10,0 2030x ,10 12,0 2030x ,73 15,0 2030x ,16 20,0 2030x ,0 2030x ,0 2030x Paksuus Levykoko Levypaino mm mm kg 2,0 2030x ,62 2,5 2030x ,03 3,0 2030x ,63 4,0 2030x ,51 5,0 2030x ,39 6,0 2030x ,27 8,0 2030x ,02 PMMA pörätanko Standardipituus Halkaisija Ø mm mm PMMA PMMA PMMA PMMA Fysikaaliset Ominaispaino g/cm3 1,1 Kitkakerroin 0,54 Veden imeytyminen % 0,31 + Normaali hitsaus 300 Puskuhitsaus - Muhvihitsaus - Mekaaniset Vetomurtolujuus N/mm2 73,6 Taivutuslujuus N/mm2 5 Puristuslujuus N/mm Max taivutusjännitys N/mm2 120 Lovi-iskulujuus - Kuulapainekovuus N/mm2 - - Dielektrisyysvakio Ʃr 2,6 Eristehäviökerroin 50 Hz tan Ominaisvastus Ω 0,03 Pintavastus K Maksimi käyttölämpötila mm/ m 0,07 80 Kidesulamislämpötila 168 Lämmönjohtavuus W/ K m 0,21 Paloluokka B2 Muotoilu - Kuluminen µm/km 4,8

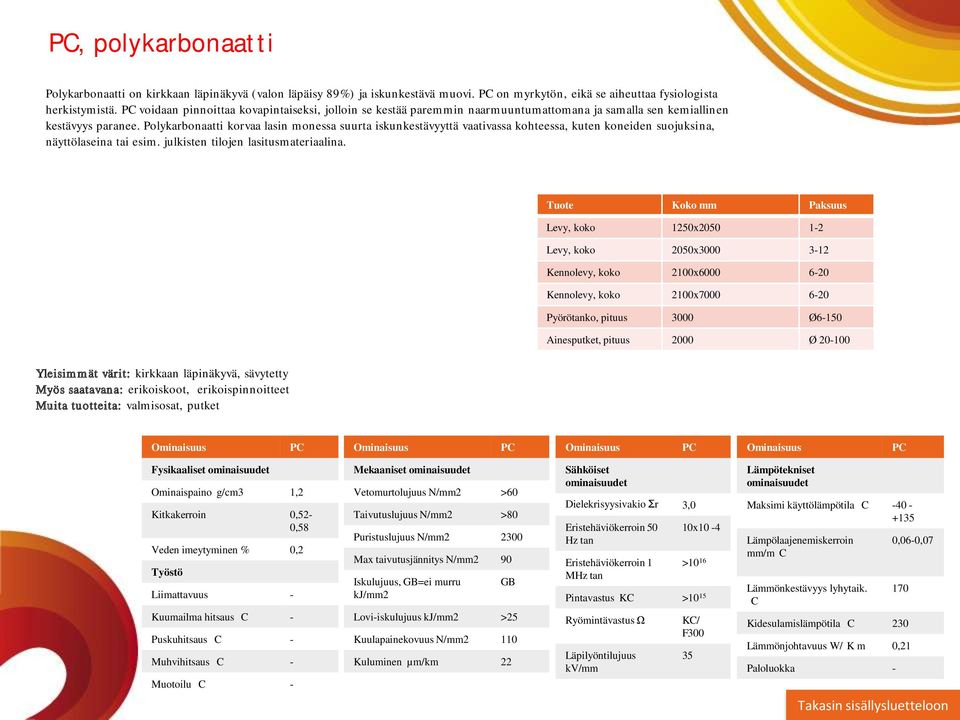

16 P, polykarbonaatti Polykarbonaatti on kirkkaan läpinäkyvä (valon läpäisy 89%) ja iskunkestävä muovi. P on myrkytön, eikä se aiheuttaa fysiologista herkistymistä. P voidaan pinnoittaa kovapintaiseksi, jolloin se kestää paremmin naarmuuntumattomana ja samalla sen kemiallinen kestävyys paranee. Polykarbonaatti korvaa lasin monessa suurta iskunkestävyyttä vaativassa kohteessa, kuten koneiden suojuksina, näyttölaseina tai esim. julkisten tilojen lasitusmateriaalina. Levy, koko 1250x Levy, koko 2050x Kennolevy, koko 2100x Kennolevy, koko 2100x Pyörötanko, pituus 3000 Ø6-150 Ainesputket, pituus 2000 Ø Yleisimmät värit: kirkkaan läpinäkyvä, sävytetty Myös saatavana: erikoiskoot, erikoispinnoitteet Muita tuotteita: valmisosat, putket P P P P Fysikaaliset Ominaispaino g/cm3 1,2 Kitkakerroin 0,52-0,58 Veden imeytyminen % 0,2 - Kuumailma hitsaus - Puskuhitsaus - Muhvihitsaus - Muotoilu - Mekaaniset Vetomurtolujuus N/mm2 >60 Taivutuslujuus N/mm2 >80 Puristuslujuus N/mm Max taivutusjännitys N/mm2 90 Lovi-iskulujuus >25 Kuulapainekovuus N/mm2 110 Kuluminen µm/km 22 Dielekrisyysivakio Ʃr 3,0 Eristehäviökerroin 50 Hz tan Eristehäviökerroin 1 MHz tan 10x10-4 >10 16 Pintavastus K >10 15 Ryömintävastus Ω K/ F Maksimi käyttölämpötila mm/m 0,06-0, Kidesulamislämpötila 230 Lämmönjohtavuus W/ K m 0,21 Paloluokka -

17 Yhteystiedot Oy Fluorotech Ltd Kivipyykintie 4, VANTAA, FINLAND puhelin kotisivu: tai
