1 Käyttöjärjestelmät t I Luento 10: TIEDOSTOJÄRJESTELM RJESTELMÄ OSA 2 Stallings, Luku PALVELUPYYNNÖT KJ-I S2005 / Tiina Niklander, kalvot Auvo Häkkinen 10-1 Sisält ltöä Peruskäsitteistöä, tehtäviä ja tavoitteita Järjestelmän rakenne Tiedostojen organisointi u saantimenetelmät Hakemistot Yhteiskäyttö Levykirjanpito UNIX-esimerkki Palvelupyynnöt KJ-I S2005 / Tiina Niklander, kalvot Auvo Häkkinen

2 Käyttöjärjestelmät I Pikakertaus tiedostojärjestelmistä KJ-I S2005 / Tiina Niklander, kalvot Auvo Häkkinen 10-3 KJ:n tiedostojärjestelm rjestelmä Tdstojen käsittely suojaussyistä aina KJ:n tdstojärjestelmän kautta u käyttöoikeudet osa tdstomääreitä (attribuutteja) Huolehtii tallennuksen ja käytön yks.kohdat u kirjanpito vapaista lohkoista (taltiolla!) u hierarkkinen hakemistorakenne: kirjanpito tdstoista Fnimeäminen ja attribuutit, tdstoon kuuluvat lohkot u tdstojen käyttö Favoimet tdstot, luku / kirjoituspositio Fyhteiskäyttö Ei ota kantaa tdston loogiseen rakenteeseen u tdsto KJ:lle vain pötkö tavuja / lohkoja u sovellus tietää tulkinnan KJ-I S2005 / Tiina Niklander, kalvot Auvo Häkkinen

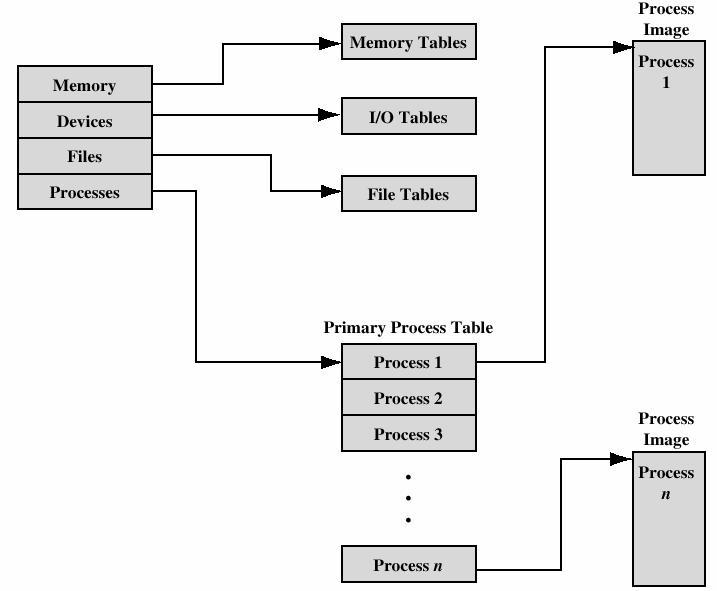

3 KJ:n perustietorakenteita Kuva 3.10 KJ-I S2005 / Tiina Niklander, kalvot Auvo Häkkinen 10-5 KJ:n perustietorakenteita Tiedostokuvaajat (+levypartitiot) u kirjanpito vapaista / varatuista levylohkoista Fpysyvä kirjanpito levyllä, KJ tuo muistiin käsittelyä varten Fhakemistoalkio per tdsto (myös hsto on tdsto!) mitkä lohkot kuuluvat tdstoon muut tdston attribuutit (mm. omistaja, käyttöoikeudet) u kirjanpito avatuista tiedostoista Fprosessikohtaista PCB:ssä + yhteistä tietoa Fkäyttöoikeuksien tarkistaminen Fluku / kirjoituspositio Fyhteiskäyttö: poissulkeminen / synkronointi KJ-I S2005 / Tiina Niklander, kalvot Auvo Häkkinen

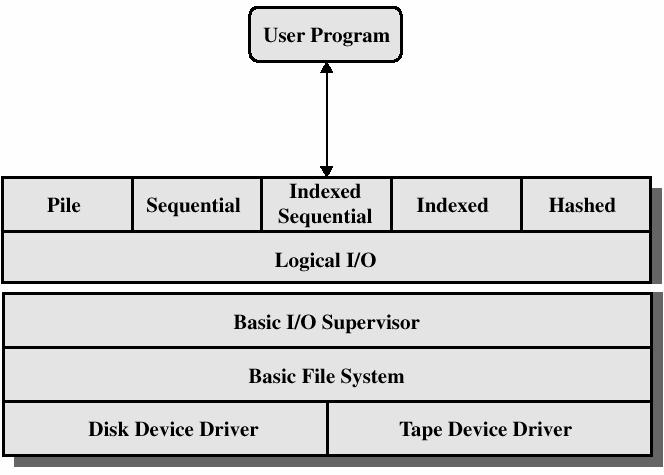

4 Järjestelmän n rakenne Kuva 12.1 Tiedonhallintajärjestelmä Laiteriippumaton Laiteriippuva Järjestelmän n rakenne Tan01 Kuva KJ-I S2005 / Tiina Niklander, kalvot Auvo Häkkinen

5 Tiedostonhallinnan elementit KJ-I S2005 / Tiina Niklander, kalvot Auvo Häkkinen 10-9 Tiedostojen organisointi Nopea saanti u tärkeä yksittäistä tietuetta käsiteltäessä u ei tärkeä koko tdstoa erätyönä päivitettäessä Päivittämisen helppous u esim. CD-ROMilla oleva tdsto ei muutettavissa Talletustilan tehokas käyttö u ei moninkertaista / ylimääräistä talletusta u mutta ylimääräiset indeksit nopeuttavat käyttöä Ylläpidon yksinkertaisuus Luotettavuus KJ-I S2005 / Tiina Niklander, kalvot Auvo Häkkinen

6 Saantimenetelmät Sovelluksella standardoidut operaatiot tdston käsittelemiseksi u open(), close(), read(), write(), seek() Tdstojen erilaista käsittelyä varten voi olla niitä tukevia lisätietorakenteita u kekorakenne u peräkkäisrakenne u indeksoitu peräkkäisrakenne u indeksoitu rakenne u hajautettu rakenne Vaikuttavat tdstojen talletustapaan, käyttötapaan ja käytön tehokkuuteen KJ-I S2005 / Tiina Niklander, kalvot Auvo Häkkinen Hakemistorakenteena hierarkinen puurakenne Juurihakemisto, kotihakemistot, alihakemistot Myös prosessit voivat luoda alihakemistoja Juurihstolla kiinteä paikka levyllä KJ-I S2005 / Tiina Niklander, kalvot Auvo Häkkinen

7 Tiedostojen yhteiskäytt yttö Käyttöoikeudet merkitty attribuutteihin Käyttäjien jaottelu (UNIX: u g o) Oikeuksien jaottelu ryhmittäin (UNIX: rwx) Hakemiston oikeudet (UNIX: rwx) Omistaja voi muuttaa käyttöoikeuksia Muita mahdollisia oikeuksia Eräissä järjestelmissä mahdollista määritellä myös käyttäjäkohtaisia oikeuksia KJ-I S2005 / Tiina Niklander, kalvot Auvo Häkkinen Tiedostojen yhteiskäytt yttö KJ tarkistaa käyttöoikeudet yleensä vain tdstoa avattaessa u PCB:ssä omistaja (uid) ja ryhmä (gid) u hstoalkiossa omistaja (uid) ja ryhmä (gid) Oikeudet oltava kaikkiin polkunimen osiin Käyttäjän uid ja gid käyttäjätietokannasta u UNIX: passwd-tdsto: uid ja ensisijainen gid group-tdsto: käyttäjän muut ryhmänumerot uid ja gid periytyvät lapsiprosesseille ja edelleen luoduille tdstoille KJ-I S2005 / Tiina Niklander, kalvot Auvo Häkkinen

8 Käyttöjärjestelmät I Tilanvaraus KJ-I S2005 / Tiina Niklander, kalvot Auvo Häkkinen Tilanvaraus Ennaltavaraus u maksimikoko kerrottava etukäteen Fonnistuu, jos esim. kopioidaan tdsto Fluojilla taipumus arvioida yläkanttiin Fhukkaa tilaa u sijoitettavissa käytön kannalta tehokkaasti Fminimoi hakuajan Varaus tarvittaessa u järkevämpää ja yleisempää u ei hukkaa tilaa u hakuajan minimoimiseksi joskus uudelleenjärjestelyä KJ-I S2005 / Tiina Niklander, kalvot Auvo Häkkinen

9 Tilanvaraus Pidettävä kirjaa taltion vapaista alueista u kirjanpito taltiolla u lue muistiin muuttamista varten Pidettävä kirjaa tdstolle varatuista alueista u kirjanpito tdstokohtaisesti u löytyy hstoalkiosta / tdston attribuuteista Varaus yhtenä tai useampana erillisenä alueena Kerralla varattavan alueen koko vaikuttaa u kirjanpitoalueiden kokoon u hukkatilan määrään KJ-I S2005 / Tiina Niklander, kalvot Auvo Häkkinen Varausyksikön koko Jos tdston osat sopivasti peräkkäin, käsittely tehokasta u väh. hakuvarren siirtoja ja pyörähdysviipeitä Pientä varausyksikköä käytettäessä kirjanpitoalueet vievät enemmän tilaa Kiinteän varausyksikkökoon käyttö yksinkertaistaa varausta ja vapautusta u vrt. virtuaalimuisti ja sivutus Vaihtelevanmittaisen varausyksikön käyttö minimoi hukkatilaa u vrt. segmentointi u kirjanpito työläämpää KJ-I S2005 / Tiina Niklander, kalvot Auvo Häkkinen

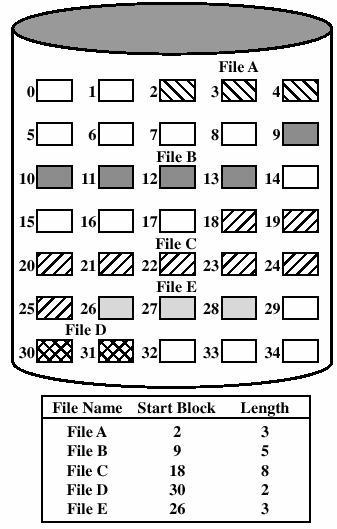

10 Koko tdsto yhdelle alueelle Hstoalkiossa vain ens. lohkon numero sekä tdston koko (pituus) Koon muuttaminen vaikeaa u arvioitava varausta tehtäessä u saatetaan joutua kopioimaan uudelle alueelle KJ-I S2005 / Tiina Niklander, kalvot Auvo Häkkinen Koko tdsto yhdelle alueelle Pirstoutuminen u tdstojen väliin jää tyhjää tilaa Vapaista alueista linkitetty lista u ens. vapaa lohkonumero, montako vapaata peräkkäin Vrt. yksinkertainen muistinhallinta u samat ongelmat ja heikkoudet KJ-I S2005 / Tiina Niklander, kalvot Auvo Häkkinen

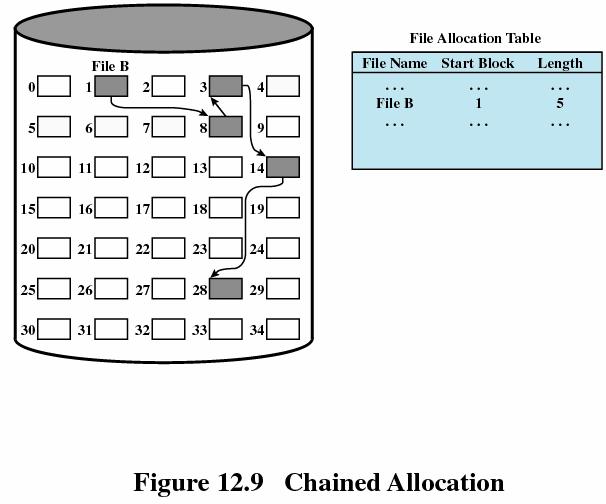

11 Lohkojen ketjutus Varaus lohko kerrallaan vasta tarvittaessa Hstoalkiossa viite tdston ensimm. lohkonumeroon sekä tdston koko Ketjutukselle tav. erillinen varaustaulu FAT, file allocation table u ketjutus ei syö tilaa datalohkoista u tdston lohkot muodostavat hstoalkiosta alkavan ketjun Falkiossa srvan lohkon numero tai loppumerkki u myös vapaat lohkot voidaan merkitä samaan tauluun KJ-I S2005 / Tiina Niklander, kalvot Auvo Häkkinen Lohkojen ketjutus Lohkojen varaus ja vapautus helppoa u mikä tahansa vapaa lohko kelpaa, u ei yhdistelemistä, ei järjestelemistä Saattaa aiheuttaa tdston pirstoutumista u peräkkäiset lohkot kaukana toisistaan Fhidastaa hakua u lohkojen järjestäminen lähemmäs toisiaan (consolidation) u levyn tiivistäminen (defragmentation) KJ-I S2005 / Tiina Niklander, kalvot Auvo Häkkinen

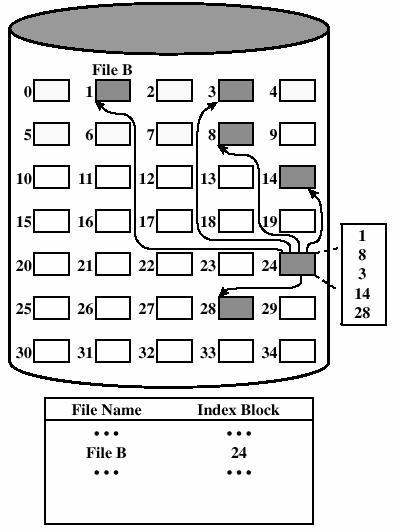

12 Lohkojen ketjutus KJ-I S2005 / Tiina Niklander, kalvot Auvo Häkkinen Lohkohakemisto Erillinen hakemisto tdstolle varatuista lohkoista Usein erillään omassa lohkossa u hstoalkiossa vain hstolohkon numero KJ-I S2005 / Tiina Niklander, kalvot Auvo Häkkinen

13 Vapaan tilan hallinta Tan KJ-I S2005 / Tiina Niklander, kalvot Auvo Häkkinen Vapaan tilan hallinta Bittikartta u 0=vapaa, 1=varattu Vapaiden lohkojen listat u lohkoja, joihin talletettu vapaiden lohkojen numeroita u lohkon viimeinen numero viite seuraavaan lohkoon, jossa lisää vapaiden numeroita u esim. vanha UNIX Lohkojen varaus ja vapautus helppoa Saattaa aiheuttaa tdston pirstoutumista KJ-I S2005 / Tiina Niklander, kalvot Auvo Häkkinen

14 Käyttöjärjestelmät I Esimerkki: Wanha perinteinen UNIX KJ-I S2005 / Tiina Niklander, kalvot Auvo Häkkinen UNIX Hstoalkiossa vain tdstonimi ja i-solmun numero (inode, information node) u tdstolla voi olla useita nimiä! Tdston muut attribuutit i-solmussa (64 B) u omistaja (uid), ryhmä (gid) u linkkien lukumäärä u koko tavuina u tdstotyyppi Fhsto, tavallinen, lohkolaite, merkkilaite, putki... u käyttöoikeusbitit Fomistaja rwx, ryhmä rwx ja muut rwx u aikaleimoja: muutettu, käytetty, inodea muutettu KJ-I S2005 / Tiina Niklander, kalvot Auvo Häkkinen

15 UNIX i-solmussa myös 13 alkion lohkohakemisto u 10 suoraa tdston lohkonroa u lohkonro, jossa 256 tdston lohkonroa u lohkonro, jossa 256 lohkonroa, joissa 256 tdston lohkonroa u lohkonro, jossa 256 lohkonroa, joissa 256 lohkonroa, joissa 256 tdston lohkonroa Pääosa UNIX-tdstoista kooltaan alle 10 kiloa u lohkonumerot nopeasti selvillä Suurin tiedostokoko > 16 GB u mutta i-nodessa vain 32-bittiä koolle => max 4GB KJ-I S2005 / Tiina Niklander, kalvot Auvo Häkkinen UNIX Tan KJ-I S2005 / Tiina Niklander, kalvot Auvo Häkkinen

16 UNIX Tan KJ-I S2005 / Tiina Niklander, kalvot Auvo Häkkinen UNIX Tan vapaat lohkot ketjutettu aiemmin kuvatulla tavalla taltiota alustettaessa i-solmussa merkintä vapaa/varattu superlohkossa mm. laitenro, partition koko, vapaiden lohkojen listan alku, vapaiden i-solmujen numeroita KJ-I S2005 / Tiina Niklander, kalvot Auvo Häkkinen

17 UNIX PCB i-node nbr device nbr n = read(fd, buf, count) q laitenumeron perusteella KJ löytää laitekuvaajan ja ajurin KJ-I S2005 / Tiina Niklander, kalvot Auvo Häkkinen UNIX: Lohkopuskuri Tan Tunnussolmu laite#, lohko#, linkkejä, Modified, Free Puskurit kokonaisina erillisellä alueella tunnussolmussa viite varsinaiseen puskuriin Hajautustaulu etsinnän nopeuttamiseksi avaimena laite#, lohko# KJ-I S2005 / Tiina Niklander, kalvot Auvo Häkkinen

18 LINUX Virtual File System Toteutukset usein sekoituksia useista eri malleista. Linuxissakin on useita mahdollisia tiedostojärjestelmiä (Käyttö)järjestelmän ylläpitäjä päättää mitä todella käytetään. KJ-I S2005 / Tiina Niklander, kalvot Auvo Häkkinen Käyttöjärjestelmät I PALVELUPYYNNÖT KJ-I S2005 / Tiina Niklander, kalvot Auvo Häkkinen

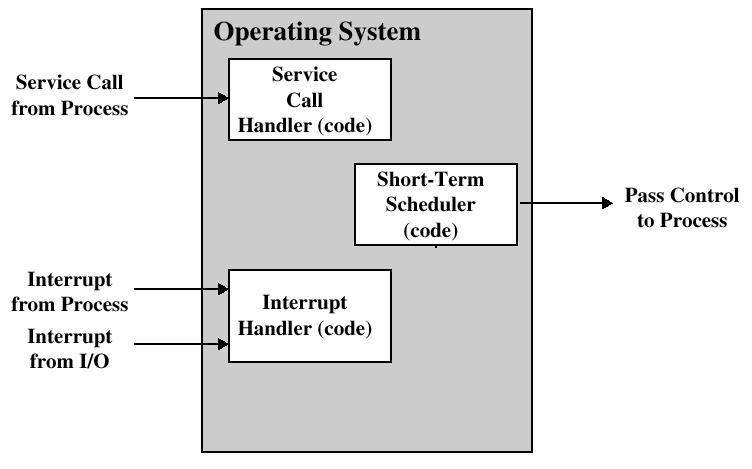

19 Palvelupyyntö KJ-I S2005 / Tiina Niklander, kalvot Auvo Häkkinen Palvelupyynnöt Sovellus pyytää KJ:n palvelua käskykantaan kuuluvan käskyn välityksellä u Prosessit ja niiden välinen kommunikointi u Muisti u Tiedostot ja tiedostojärjestelmä u Siirräntä u Ym. Parametrit pinoon, sitten käsky esim. SVC Palvelupyyntö aiheuttaa keskeytyksen u CPU etuoikeutettuun tilaan u CPU suorittamaan KJ:tä KJ-I S2005 / Tiina Niklander, kalvot Auvo Häkkinen

20 read(fd,, buffer, nbytes) Tan KJ-I S2005 / Tiina Niklander, kalvot Auvo Häkkinen POSIX palvelupyyntöjä Portable Operating System ("UNIX Style") KJ-I S2005 / Tiina Niklander, kalvot Auvo Häkkinen

21 POSIX palvelupyyntöjä Tan KJ-I S2005 / Tiina Niklander, kalvot Auvo Häkkinen Käyttöesimerkki Tan Riisuttu komentotulkki KJ-I S2005 / Tiina Niklander, kalvot Auvo Häkkinen

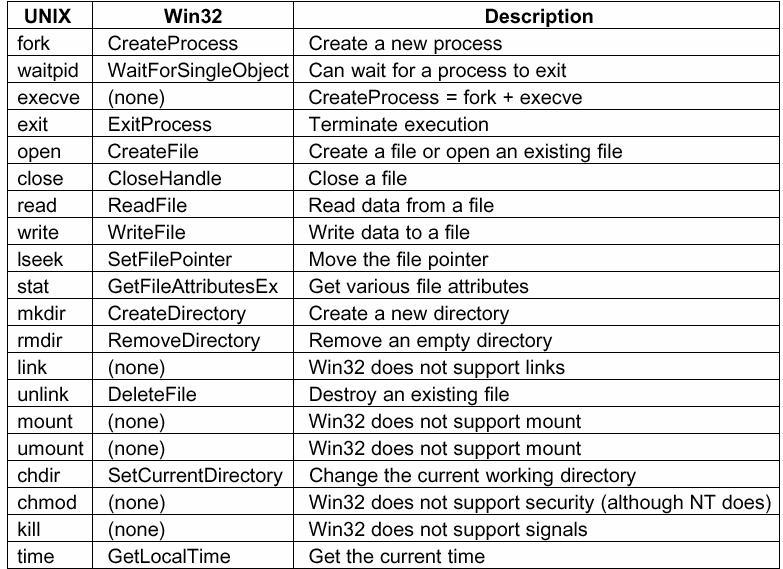

22 WIN32 API palvelupyyntöjä KJ-I S2005 / Tiina Niklander, kalvot Auvo Häkkinen Kertauskysymyksiä Mitä tehtäviä kuuluu KJ:n tdstojen hallintaan? Mitä laiteajuri tekee? Miksi jokaiseen tdstoon liittyvään palvelupyyntöön ei liity siirräntää? Mitä tietoja tdston attribuuteissa? Mitä tdstojärjestelmän käyttöön liittyviä tietoja PCB:ssä? Miten tdstojen käyttöoikeudet tavallisimmin määritellään? Milloin ne tarkistetaan? KJ-I S2005 / Tiina Niklander, kalvot Auvo Häkkinen
